Схема подключения двухконтурного газового котла к системе отопления

Газовые отопительные установки продолжают оставаться самым распространенным видом отопительного оборудования частных домов. Они применяются как в качестве единственного источника тепловой энергии, так и в связке с отопителями на других видах топлива. При этом важную роль играет правильный монтаж и схема подключения двухконтурного газового котла ко всем коммуникациям и его связь с остальным оборудованием.

Подключение к самотечной системе отопления

Бытовые газовые агрегаты присоединяются к коммуникациям:

• подающему и обратному трубопроводам отопления;
• дымоходу;
• трубе газопровода;
• электрической сети дома – при необходимости;
• к водопроводной сети и трубопроводу подачи горячей воды потребителям – при наличии функции ее нагрева.

Способов присоединения к домовой сети отопления существует несколько, выбор обвязки агрегата зависит от функциональных особенностей газовой установки, а также сложности и разветвленности самой системы. Самая простая схема подключения газового отопительного котла – к самотечной сети трубопроводов. Здесь уместен теплогенератор, работающий без электричества, тогда сохранится энергонезависимость всей системы.

Самотечная система отопления

Патрубки водяной рубашки присоединяются к трубопроводам отопления напрямую, любой функциональный элемент создаст дополнительное сопротивление, что будет мешать свободному протоку теплоносителя. Приведем ряд рекомендаций о том, как осуществить правильное подключение газового котла к гравитационной системе отопления:

1. Подающий трубопровод ни в коем случае не должен поворачивать вниз на выходе из агрегата. Он может выходить горизонтально, а потом подниматься к самой высокой точке, где устанавливается расширительный бак.

2. Перед присоединением к патрубку на обратном трубопроводе по возможности не следует делать вертикальный участок, чтобы теплоносителю не пришлось по нему подниматься. Если этого избежать никак нельзя, то этот участок надо сделать как можно короче. Идеальный вариант – когда труба обратки и соответствующий патрубок на котле совмещаются без подъема.

3. Трубы в помещении топочной надо прокладывать так, чтобы они делали как можно меньше поворотов, избегая создания лишних местных сопротивлений протоку воды.

4. Мембранный закрытый расширительный бак здесь не подойдет, система не сможет нормально функционировать при избыточном давлении. Емкость должна сообщаться с атмосферой через сливной патрубок, подключенный к ее верхней части.

5. Уклоны подающей и обратной магистралей в помещении топочной надо соблюдать такие же, как и в остальных комнатах, то есть, не менее чем 5 мм на каждый метр трубы.

Совет: чтобы совместить патрубки обратного трубопровода и отопительной установки, в полу топочной можно устроить небольшое углубление или приямок, в который помещается котел. Его патрубок в результате может оказаться несколько ниже уровня трубы, что вполне допустимо.

Схемы с принудительной циркуляцией

Если предусмотрено принудительное побуждение движения теплоносителя в сети, то предыдущая схема обвязки напольного газового котла дополняется циркуляционным насосом. Как правило, в сетях с 1—2 ветвями насос устанавливается на обратной магистрали перед входом в отопитель, а до него рекомендуется ставить сетчатый фильтр. В этом случае диаметры труб будут меньше, как и уклоны (не менее 2 мм на 1 м магистрали). Расширительный бачок можно применить закрытый и тоже присоединить его к обратке:

1 – напольный газовый отопитель; 2- предохранительный сбросной клапан; 3 – радиаторный термостатический регулятор; 4 – радиатор; 5 – балансировочный кран; 6 – расширительный бак; 7 – байпас с шаровым краном; 8 – фильтр – грязевик; 9 – циркуляционный насос.

Множество моделей современных отопительных котлов оснащается встроенным циркуляционным насосом, что упрощает их подключение. В ситуации, когда в доме присутствуют несколько разных систем отопления (радиаторы, греющие полы, бойлер косвенного подогрева воды), рекомендуется схема обвязки газового котла отопления с гидравлическим разделением на контуры (гидрострелкой).

Разделение на контуры необходимо по двум причинам:

1. Для контуров отопления А, В и С требуется теплоноситель с различной температурой, при этом его расход в каждой ветви разный.
2. Устройство гидрострелки – наилучший способ сбалансировать всю систему.

В идеале работой всех ветвей (кроме ГВС) управляет единый блок автоматики (контроллер). С ним связаны датчики, расположенные во всех помещениях и фиксирующие температуру воздуха. Они передают импульсы на контроллер, а тот поддерживает температуру в доме, включая или отключая циркуляционные насосы каждой ветви. Котловой контур работает гидравлически независимо, нагревая теплоноситель по мере необходимости.

В последнее время все более популярными становятся теплогенераторы настенного типа. Они компактны, удобны в эксплуатации и, как правило, имеют функцию подогрева воды для хозяйственных нужд. Функциональная схема подключения навесного газового котла выглядит следующим образом:

1 – настенный газовый котел; 2 – шаровой кран подающей / обратной магистрали отопления; 3 – запорный вентиль подачи холодной воды; 4 – дымоход; 5 – группа безопасности с предохранительным клапаном; 6 – сетчатый фильтр; 7 – мембранный расширительный бак; 8 – подводки к отопительным приборам; 9 – секционные радиаторы; 10 – подающая и обратная магистрали теплоносителя; 11 – трубопровод нагретой воды к потребителям ГВС; 12 – запорные краны; 13 – подпитка холодной воды.

Подразумевается, что двухконтурная отопительная установка укомплектована собственным циркуляционным насосом и расширительным бачком для ГВС. В противном случае эти элементы придется установить дополнительно.

С целью использования для обогрева своих жилищ разных видов топлива домовладельцы стали устанавливать в помещениях топочных несколько разных отопителей. Соответственно, возникает вопрос, как подключить настенный газовый котел совместно с твердотопливным? Последний тип теплогенераторов набирает все большую популярность, поэтому стоит на схеме рассмотреть именно такой тандем:

Данная схема подключения электрического котла отопления предложена по причине своей эффективности и экономичности в использовании энергоресурсов. Бак теплоаккумулятора накапливает тепловую энергию во время работы твердотопливного агрегата, а после прогорания дров начинает ее отдавать в магистраль отопления и для нужд ГВС. И только по истечении большого промежутка времени теплоноситель в трубах остынет и в действие вступит газовая настенная установка.

Подключение коммуникаций

Подводку к газовой магистрали и монтаж соединений выполняют представители соответствующих служб, поскольку нормы подключения газового котла предусматривают выполнение этих работ организациями или лицами, имеющими специальное разрешение. Своими руками выполнять эти работы не допускается, нужно только приобрести и узаконить счетчик, а также купить газовый фильтр.

Другой важный этап – это подключение газового котла к дымоходу надлежащим образом. Агрегаты, работа которых зависит от естественной тяги, должны быть врезаны в вертикальную шахту либо присоединены к вертикальной дымоходной трубе высотой не менее 5—6 м. Выполняя монтаж горизонтального участка дымохода из отдельных элементов, надо следить, чтобы они входили один в другой по ходу движения продуктов горения, а не наоборот. Врезка в вертикальный канал тщательно герметизируется материалами, стойкими к высокой температуре.

Поскольку средства автоматизации, электроприводы и циркуляционный насос, которыми снабжается подавляющее большинство отопителей, питаются электроэнергией, понадобится выполнить подключение газовых котлов к электросети. Здесь больших сложностей не возникает, важно правильно и безопасно подвести электроэнергию в помещение топочной и поставить там несколько розеток. Требования просты:

• Розетки должны быть заземлены, то есть, в помещение нужно завести 3 провода, один из которых — заземление.
• Не следует располагать розетки вблизи запорной арматуры или предохранительного клапана.
• Степень изоляции проводов нужно соблюдать в соответствии с инструкцией по эксплуатации отопительного оборудования.
• Штепсельные или другие розетки надо установить так, чтобы включаемые в них провода не свисали и не касались горячих поверхностей или оборудования.

Не стоит забывать о зависимости газовой установки от электричества, особенно когда в вашем районе происходят частые ее отключения. В связи с чем рекомендуем приобрести источник бесперебойного питания для котла. В противном случае вы рискуете остаться не только без света, но и без тепла в доме.

Заключение

Современные модели отопителей, сжигающих метан, могут оказаться достаточно сложны для самостоятельного их подсоединения к инженерным сетям. Не все работы удастся выполнить самому, поэтому можно взяться за обвязку аппарата и настройку работы отопительной сети дома после монтажа остальных коммуникаций.

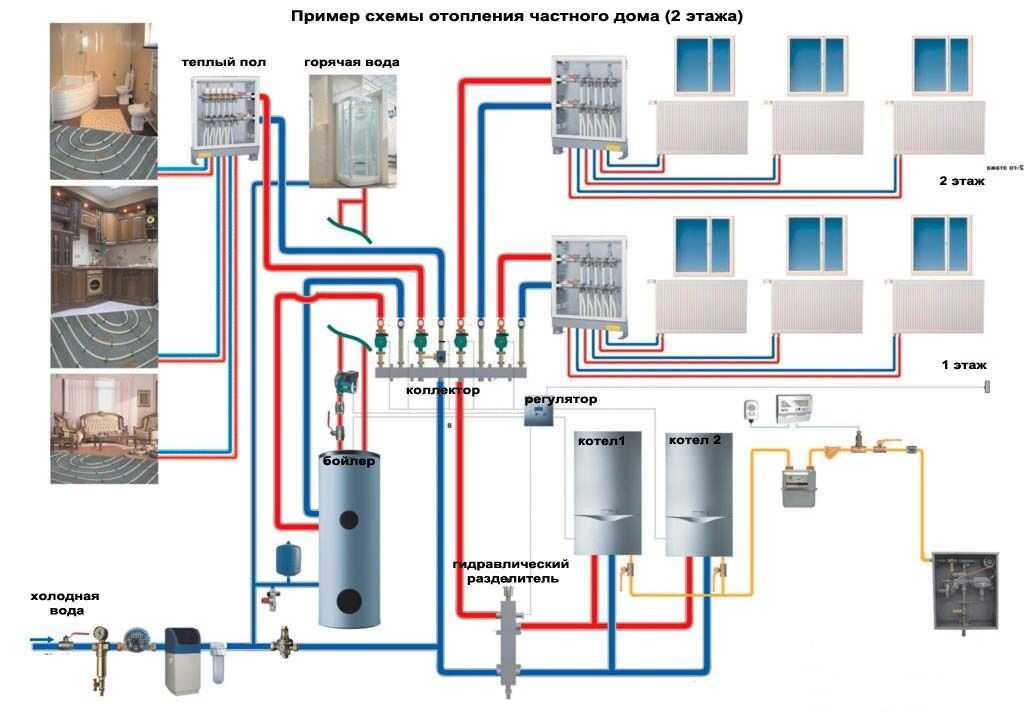

Схема отопления двухэтажного дома с принудительной циркуляцией

Итак, здесь мной приводится схема отопления двухэтажного дома с принудительной циркуляцией. Почему именно на принудительной циркуляции останавливаемся, давайте поясню.

Электроснабжение сейчас есть в 100 процентах поселков, которые строятся. Вопросами резервного электроснабжения озабочен практически каждый первый домовладелец.

Поэтому более актуальна схема отопления двухэтажного дома с принудительной циркуляцией теплоносителя, нежели с естественной.

Кроме того, схема отопления двухэтажного дома с принудительной циркуляцией более эффективна, что в нашу эпоху тотальной экономии и энергосбережения является гораздо более действенным аргументом, чем, например, энергонезависимость СО.

Да и скажите мне, давно ли вы видели энергонезависимый современный котел – будь то газовый или дизельный, или даже твердотопливный теплогенератор.

Варианты системы отопления двухэтажного дома с принудительной циркуляцией

Как водится, все неоднозначно, и даже для системы отопления возможны варианты. Что мы рассматриваем? Систему отопления с принудительной циркуляцией. У нас есть два этажа, которые надо отапливать.

Итак, какие варианты возможны:

1. Вариант с последовательным отоплением сначала первого, а затем и второго этажа. В этом варианте вода от котла проходит по первому этажу, а потом попадает на второй.
2. Вариант с параллельным отоплением сразу первого и второго этажа. В этом варианте горячий теплоноситель делится после выхода из котла и направляется в радиаторы первого и второго этажа.
3. Коллекторная система, когда горячий теплоноситель делится коллектором на отдельные ветки для каждого радиатора или группы радиаторов и нет разницы, на какой этаж отправляется тепло.

Третий вариант актуален также, когда идет речь об отоплении теплыми полами, а не радиаторами. Коллектор позволяет точно дозировать теплоноситель в этой системе.



Особенности СО для двухэтажного дома

Как видим, принудительная циркуляция теплоносителя, обеспечиваемая одним или несколькими циркуляционными насосами, позволяет выбрать несколько вариантов схем.

Если бы у нас была система с естественной циркуляцией, то горячая вода самотеком отправлялась бы сразу на второй этаж и оттуда бы постепенно спускалась на первый.

Либо потребовалось бы располагать котел ниже уровня 1 этажа, в приямке, цоколе или подвале, чтобы можно было делить теплоноситель на 2 потока – для 1 и 2 этажа отдельно.

А ЦН позволяют отправить нам теплоноситель «куда угодно», естественно в разумных пределах.

Есть, однако, некоторые особенности, которые стоит знать про такую систему.

Во-первых, если вы используете систему с параллельным разделением теплоносителя на 1 и 2 этаж, и при этом у вас стоит 1 циркуляционный насос на обратке, стоит поставить регулирующую запорную арматуру на линии 1 и 2 этажа.

В противном случае вы будете иметь жару на 2 этаже и относительный холод на 1 этаже.

Естественно, вы снабдили каждый радиатор на 1 и 2 этаже запорной арматурой, которая может отсекать радиатор от подающего трубопровода. Значит, вы также можете контролировать теплоотдачу на первом и втором этажах двухэтажного дома при помощи отключения и подключения отдельных радиаторов в комнатах.

Соответствие котла – Здания

Цикл осмотра котла – с 1 января по 31 декабря. Внутренние и внешние осмотры котлов низкого и высокого давления должны проводиться в рамках этого цикла (т.е. календарного года). Все отчеты об инспекции должны быть представлены в течение четырнадцати (14) календарных дней с даты проведения инспекции. Например, проверка, проведенная 31 декабря, должна быть получена ДОБ не позднее 14 января следующего года.

Отраслевые уведомления и обновления

• ОБНОВЛЕНИЕ: Изменения в отчетах о проверке котлов в DOB СЕЙЧАС: Безопасность

Соответствие требованиям котлов низкого давления

Владельцы недвижимости обязаны нанять лицензированного специалиста для проведения проверок. Осмотры котлов низкого давления могут выполняться только квалифицированными установщиками, имеющими лицензию Департамента строительства (DOB) или уполномоченной страховой компанией котлов.

Должны проводиться ежегодные проверки , а отчеты о проверках должны храниться в течение H-штамп и E-штамп котлы (не водонагреватели с клеймом ВАО), расположенные в следующих типах собственности:

• жилые дома с шестью и более семьями
• коммерческие и многофункциональные здания, независимо от мощности котла в БТЕ
  ПРИМЕЧАНИЕ: Многофункциональное здание имеет как коммерческие, так и 1-5 жилых единиц.
• любые жилые здания, классифицируемые как жилые дома с одноместным размещением (SRO)

Следующие зарегистрированы котлы низкого давления НЕ требуют ежегодного осмотра:

• котлы в жилых домах с 5 семьями и менее
• Одиночный котел, расположенный в пределах одной жилой единицы и снабжающий теплом только эту единицу

ПРИМЕЧАНИЕ: Котлы низкого давления с теплопроизводительностью 100 000 БТЕ или менее подлежат проверке , если они расположены вне одной квартиры в пределах 6 или более жилых помещений, коммерческих, или многофункциональная недвижимость (коммерческая плюс 1-5 жилых помещений), независимо от количества обслуживаемых жилых единиц.

Отчетность

• Отчет о проверке котла должен быть подан в ДОБ СЕЙЧАС: Безопасность в течение 14 дней проведения проверки.
• Отчеты, представленные после истечения 14-дневного срока подачи, но не позднее 14 января календарного года, непосредственно следующего за циклом проверки, будут считаться просроченными. Будет наложен гражданско-правовой штраф за несвоевременную подачу документов в размере 50 долларов США в месяц за котел, начиная со дня, следующего за истечением срока подачи, но не более 600 долларов США за котел.
• Отчеты, представленные после позднего периода подачи, будут считаться просроченными, и за непредставление будет наложен гражданско-правовой штраф в размере 1000 долларов США за котел.
• Если в ходе проверки выявляется какое-либо опасное состояние котла, которое угрожает жизни или безопасности и требует немедленного отключения котла, инспектор должен уведомить об этом котельное отделение DOB по электронной почте в течение 24 часов после обнаружения состояния.
• Если при осмотре обнаружены дефекты, дефекты должны быть устранены в течение 90 дней с даты первоначального осмотра. Последующий отчет о проверке должен быть подан в DOB NOW: Safety в течение 14 дней с даты последующей проверки. Подтверждение исправления, поданное в DOB NOW:
  Safety более чем через 104 календарных дня с даты первоначальной проверки, будет считаться просроченным, и отчет будет отклонен.
• Если последующий отчет о проверке будет подан после установленного срока исправления, за непредставление Подтверждение исправления будет наложен гражданско-правовой штраф в размере 1000 долларов США за котел. Также будет наложен дополнительный гражданско-правовой штраф за несвоевременную подачу документов в размере 50 долларов США в месяц за котел, начиная со дня, следующего за датой внесения исправлений, до даты подачи последующего отчета о проверке, но не более 600 долларов США за котел.
• Владелец или лицензиат может запросить продление до двух 45-дневных сроков последующего срока подачи инспекционных документов на основании критериев, изложенных в 1 RCNY 103-01.
  Запрос на продление должен быть отправлен в DOB NOW: Safety . Каждый запрос должен быть подан не позднее текущего крайнего срока исправления, в противном случае он будет отклонен, и дальнейшие запросы на продление будут невозможны. Запрос на продление не считается удовлетворенным, пока не будет одобрен DOB.
• Владелец может запросить отказ от гражданских штрафов за непредставление документов, подав запрос в Нарушения Портал в ДОБ СЕЙЧАС: Безопасность. Критерии отказа изложены в 1 RCNY 103-01.

Соответствие котлов высокого давления

Котлы высокого давления, включая электрические котлы высокого давления, должны проходить две проверки: внутреннюю и внешнюю. Эти проверки должны проводиться в рамках одного и того же цикла, но с интервалом примерно в шесть месяцев. Проверки может проводить только уполномоченная страховая компания. Владельцы должны нанять уполномоченную страховую компанию для проведения ежегодных проверок котлов высокого давления.

Отчетность

• Отчет о проверке котла для каждого типа проверки должен быть подан в DOB NOW: Безопасность в течение 14 дней проведения каждой проверки.
• Инспекторы должны уведомить DOB не менее чем за 10 дней до проведения внутренней проверки. Эти уведомления об инспекциях должны быть поданы в DOB NOW: Safety .
• Отчеты, представленные после 14-дневного срока подачи, но не позднее 14 января календарного года, непосредственно следующего за циклом проверки, будут считаться просроченными. Будет наложен гражданско-правовой штраф за несвоевременную подачу документов в размере 50 долларов США в месяц за котел для каждого типа проверки, начиная со дня, следующего за истечением срока подачи, но не более 600 долларов США за котел для каждого типа проверки.
• Отчеты, представленные после позднего срока подачи, будут считаться просроченными, и за непредставление будет наложен гражданско-правовой штраф в размере 1000 долларов США за котел для каждого типа проверки.
• Если в результате проверки в котле обнаруживается какое-либо опасное состояние, которое угрожает жизни или безопасности и требует немедленного отключения котла, инспектор должен уведомить об этом котельное отделение DOB по электронной почте в течение 24 часов после обнаружения состояния.
• Если при осмотре обнаружены дефекты, дефекты должны быть устранены в течение 90 дней с даты первоначального осмотра. Последующий отчет о проверке должен быть подан в DOB NOW: Safety в течение 14 дней после даты последующей проверки. Подтверждение исправления, поданное в DOB NOW: Safety
  более чем через 104 календарных дня с даты первоначальной проверки, будет считаться просроченным, и отчет будет отклонен.
• Если последующий отчет о проверке будет подан после установленной даты исправления, за непредставление Подтверждение исправления будет наложен гражданско-правовой штраф в размере 1000 долларов США за котел для каждого типа проверки. Также будет наложен дополнительный гражданско-правовой штраф за несвоевременную подачу в размере 50 долларов США в месяц за котел, за тип проверки, начиная со дня, следующего за датой внесения исправлений, до даты подачи последующего отчета о проверке, но не более 600 долларов США за котел. .
• Владелец или лицензиат может запросить продление до двух 45-дневных сроков последующего срока подачи инспекционных документов на основании критериев, изложенных в 1 RCNY 103-05. Запрос на продление необходимо отправить онлайн в DOB NOW: Safety не позднее текущего крайнего срока исправления, иначе он будет отклонен, и дальнейшие запросы на продление не будут разрешены. Запрос на продление не считается удовлетворенным, пока не будет одобрен DOB.
• Владелец может запросить отказ от гражданских штрафов за непредставление документов, подав запрос в Нарушения портал в ДОБ СЕЙЧАС: Безопасность . Критерии отказа изложены в 1 ​​RCNY 103-05.

Регистрация НОВОГО или ЗАМЕНЕННОГО котла (низкого и высокого давления)

Новые или замененные котлы перед использованием должны быть проверены Департаментом. Эта инспекция известна как Первая тестовая инспекция .

По вопросам соблюдения Кодекса регистрации котла обращайтесь в Котельный технический отдел по телефону (212) 393-2784 или по электронной почте: котлотехника@buildings.nyc.gov .

Пройденные инспекции

После прохождения первой тестовой инспекции Департаментом выдается одобрение котла. Не требуется подавать ежегодный отчет об инспекции в течение этого инспекционного года.

Неудачные проверки

Если установка котла не соответствует Кодексу города Нью-Йорка, котел не пройдет Первую контрольную проверку. Проблемы соответствия Кодексу должны быть устранены до запроса еще одной первой тестовой проверки. После устранения проблем с соблюдением Кодекса и запроса проверки через DOB NOW: Инспекции , можно запросить подтверждение Департамента.

Глоссарий котлов

• Незарегистрированные котлы: Котлов (т. е. со штампом H, штампом E, штампом S и т. д.), для которых требуется одобрение котлоагрегата DOB, но которые не прошли первую контрольную проверку.
• Зарегистрированный котел: котлов (т. е. с H-штампом, E-штампом, S-штампом и т. д.), одобренных DOB Boiler Unit после первой контрольной проверки.
• H-Stamp: Котлы низкого давления, отмеченные H-штампом Американского общества инженеров-механиков (ASME).
• E-Stamp: Электрические котлы, отмеченные E-штампом Американского общества инженеров-механиков (ASME).
• Штамп S: Котлы высокого давления, отмеченные штампом S Американского общества инженеров-механиков (ASME).
• HLW-Stamp: Водонагреватели, отмеченные HLW-штампом Американского общества инженеров-механиков (ASME). Водонагреватели марки HLW обеспечивают горячую воду для бытовых нужд.
  • Водонагреватели со штампом HLW не могут законно использоваться для обогрева помещений в зданиях Нью-Йорка.
  Водонагреватели с клеймом
  • ВАО не считаются котлами.

Полезные ссылки

• Плата за регистрацию и штрафы
• Справочная таблица гражданских штрафов для котлов низкого и высокого давления
• Устранение нарушений котла DOB
• Часто задаваемые вопросы по котлам
• Формы котлов
• Дата рождения: Безопасность Ресурсы котла
• 1 RCNY 103-01
• 1 RCNY 103-05
