Отопление дома твердотопливным и электрическим котлом

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

Желательно оформить «ночной тариф» электроснабжения, который значительно дешевле дневного.
Тогда автоматизированный электрический котел сможет разогревать дом ночью, а не только поддерживать температуру.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка.

Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм. , обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

Схема подключения двух котлов



Установка твердотопливного котла – это первый шаг к эффективному и экономному поддержанию тепла в доме. Следующие шаги заключаются в регулярном подбрасывании дров либо других видов твердого топлива. Поддерживать температуру теплоносителя системы отопления в рабочих пределах необходимо и в ночное время. Как правильно подключить и реализовать своими руками схему подключения твёрдотопливного и электрического котла отопления?И даже когда дом посещается только в выходные дни, требуется поддержание минимальной температуры, во избежание конденсации влаги на внутренних поверхностях в помещении. Если наличие конденсата не критично, то при отъезде после выходных, нужно дождаться остановки котла и слить воду из системы отопления во избежание замерзания системы. В случае слива воды, все металлические элементы подвергаются коррозии при контакте с воздухом. Слив теплоносителя не понадобиться, если вместо воды используется антифриз. Однако при использовании антифриза, из-за высокой текучести, выдвигаются высокие требования к резьбовым уплотнениям и к запорной арматуре.

Самым распространенным решением для поддержания температуры в отопительном контуре, является установка электрического котла совместно с твердотопливным. Минимальное количество дополнительного оборудования позволит электро котлу в автоматическом режиме принять на себя функции обогрева, а твердотопливному – отключиться, без риска закипания. Также применение электро котла избавляет от необходимости проводить любые манипуляции с системой отопления, покидая загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электро котлом, существует GSM модуль. который контролирует режим работы отопительного оборудования.

Виды электрических котлов

Выбирая электро котел для установки в дополнение к твердотопливному, достаточно бегло ознакомиться с основами нагрева воды при помощи электрического тока, что бы не попасться в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит на своей системе отопления проверять правдивость заверений производителя о несравненно высоком КПД именно их приборов – это может стоить лишних денег, и окупятся они не скоро. Есть три основных типа котлов:

1. ТЭНовые котлы.

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружен непосредственно в теплоноситель. В контуре такого котла может циркулировать, как вода, так и антифриз. Неприхотлив в эксплуатации, но периодически требует замены ТЭНа по причине образования накипи, уменьшающей теплоотдачу.

2. Электродные котлы.

Теплоносителем в них выступает вода. Нагрев происходит за счет энергии выделяемой при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электронасоса в контуре. Обеспечивает плавный нагрев воды в системе. Со временем, в результате электролитических реакций, электроды растворяются и требуется их замена.

3. Индукционные котлы.

Разогревают любой вид теплоносителя колебаниями вызванными индукционной катушкой. Температура от нагревательного элемента равномерно распределена по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла требуется качественная автоматика управления.

Индукционные котлы из-за высокой цены уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрического котла, вопрос окупаемости вложений в передовые технологии отходит на второй план. Основными критериям выбора остаются: мощность, качество материалов исполнения прибора, качество сборки и комплектация.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЭК) котлов является параллельная. Подача в систему отопления обоих котлов осуществляется в одной точке, равно как и обратка. Данная схема исключает несогласованность работы насосов и потери тепла в теплообменнике ТТК при работающем ЭК. Алгоритм работы такой системы можно описать следующим образом:

работающий ТТК поддерживает комфортную температуру воздуха в помещении;

топливо прогорело, теплоноситель остывает, и при достижении заданной минимальной температуры термостат выключает насос;

температура воздуха в помещении опускается ниже комфортной (заданной пользователем) и включается ЭК.

Для правильной работы системы необходимо учесть некоторые особенности подключения приборов и арматуры. Производительность насоса Т.Т.К должна быть больше, чем у насоса ЭК для того чтобы одновременная работа котлов не повлияла на скорость движения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен стоять обратный клапан для исключения противотока.




Для управления работой насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче до обратного клапана. Выносной датчик температуры воздуха, управляющий включением ЭК должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются блоки дистанционного контроля. которые позволяют, с помощью мобильной связи, задавать температурный режим включения или отключения котла. Данный способ позволит запрограммировать включение котла только в ночное время для экономии электроэнергии и максимального использования преимуществ много зонного тарифицироваться.

Также с помощью SMS можно установить требуемую температуру воздуха, например, за несколько часов до приезда в коттедж.

При правильном выборе оборудования и арматуры для котельной, мощность двух котлов, соединенных по предложенной схеме, обеспечит бесперебойную подачу тепла, создавая уют и комфорт в доме. А для владельцев загородных домов -дополнительное удобство контроля системы отопления.

Добавить комментарий Отменить ответ

Подключение электрокотла к системе отопления: инструкция

Из всех современных способов обустройства отопительной системы в жилом доме, наиболее эффективным, экологичным и безопасным специалисты считают обогрев с использованием электрического оборудования. Правильное подключение электрокотла к системе отопления является важным этапом монтажных работ.

Электрические нагревательные приборы имеют высокий КПД, что позволяет обеспечивать в любом помещении оптимальный температурный режим. Большинство моделей котлов, представленных на отечественном рынке, производители оснащают контрольными и регулировочными приборами. Благодаря этим устройствам, отопительное оборудование функционирует в оптимальном рабочем режиме, что позволяет значительно снизить потребление энергоносителей.

Электрокотлы для систем обогрева зданий не имеют деталей, механически воздействующих друг на друга. По этой причине риск поломки приборов значительно снижается. Схема подключения электрического котла отопления отличается от способов установки нагревательных устройств, работающих на других видах топлива.

Особенности покупки и установки электрокотлов


При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.

Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.

Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.

Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.

Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент – монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.

Особенности подключения электрокотла к сети



Выполняя подключение электрокотла к электросети, следует делать медную проводку. В заводской инструкции по установке прибора, которая прилагается к нему, содержится информация о рекомендуемом сечении провода (прочитайте также: Подключение котла к системе отопления – делаем правильно ).

Электрические соединения оборудования внешнего типа необходимо производить путем использования специальных выводов для кабелей, они должны находиться в левом нижнем углу. Здесь же следует располагать латуниевую клемму заземления с болтом, имеющим размер М6.

При проведении работ по врезке котла в отопительную систему и обустройстве заземления нужно обратить внимание на обеспечение надежного контакта между металлическим корпусом прибора и болтом из латуни. Прежде, чем закрепить болт на раме, место соединения тщательно зачищают.

Когда электрическое оборудование используют для отопления здания большой площади, то при его покупке следует делать выбор в пользу устройства, в конструкции которого предусмотрена возможность каскадного подключения. Чтобы приборы нормально функционировали в каскаде, клеммы управляющего устройства необходимо соединять с управляемым агрегатом. Если руководство отопительной системой выполняется при помощи регулятора комнатного варианта, тогда контакты управления следует присоединить к клеммам аппарата управления.

Подключение электрокотла к сети предполагает, что прибор нужно осмотреть визуально и убедиться в его правильном расположении. Кроме этого, необходимо проверить, находится ли давление теплоносителя в системе в норме и в том, что все коммуникации присоединены.

Завершение монтажа отопительной системы


На этапе, когда завершено подключение электрокотла к системе отопления и электросети, выполняют следующие действия:

проверяют исправность арматуры трубопровода, находящегося перед прибором. Для этого ее переключают из положения «закрыто» в «открыто» и обратно;

трубопроводную арматуру теплового генератора, работающего на электроэнергии, переводят в положение «закрыто». В этом же режиме должна быть установлена арматура систем водоснабжения и отопления;

на трубопроводах, подающих холодную воду к нагревательному котлу, необходимо открыть запорную арматуру. При использовании электрической отопительной системы не следует применять незамерзающие жидкие теплоносители, поскольку они негативным образом влияют на функционирование оборудования. В их составе имеются компоненты, которые со временем приводят к износу резиновых элементов. Для отопительной системы следует применять воду, имеющую минимальный показатель жесткости;

перед входом в прибор на обратном трубопроводе необходимо поставить грязевик или фильтр или обе эти детали;

после наполнения отопительной системы теплоносителем, нужно проверить ее герметичность.

После завершения монтажа электрокотла и радиаторов отопления, требуется проверить работоспособность датчиков, контролирующих и регулирующих состояние элементов отопительной конструкции.

Особенности системы отопления, детальное видео:

Подключение электрокотла к ТТ котлу






При необходимости обеспечить теплоснабжение загородного дома, специалисты считают, что наиболее надежным и выгодным способом является подключение электрокотла к твердотопливному котлу. Прибор, работающий, например, на дровах будет резервным энергонезависимым источником тепла.

Чаще всего конструкцию электрический + твердотопливный котел монтируют в домах, площадь которых составляет от 100 до 200 «квадратов», когда в населенном пункте отсутствует магистральный газопровод. Главное, чтобы к зданию была подведена необходимая электрическая мощность.
Такая комбинация нагревательного оборудования выгодна тем, что цена на электрический и ТТ неавтоматизированный котел класса эконом в несколько раз ниже, чем стоимость устройства, работающего на жидком топливе. В случае поломки электрического генератора тепла до приезда ремонтной бригады дом можно отапливать, к примеру, дровами. Читайте также: Подключение твердотопливного котла к закрытой системе отопления .

Как подключить электрический котёл одновременно с твёрдотопливным

Это наиболее часто встречающиеся сочетания в комбинированных системах. Твёрдотопливный котёл даёт не дорогой способ отопить дом, дрова, брикеты, пеллеты и т д. служат основным видом топлива. На нем котёл работает постоянно. Электрический агрегат даёт нам удобство в отоплении дома. Обычно это используется так. Днём топиться твёрдотопливный котёл. Вечером, когда мы ложимся спать, чтобы не подниматься и не подбрасывать дрова вступает в дело электрический котёл.

Когда древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и подхватывает отопление, когда температура падает.

Как сделать так чтобы электрический котёл работал согласованно с твёрдотопливным

Включаем котлы параллельно. И это основной вид включения. В электрическом котле насос встроен внутри котла. У твёрдотопливного котла насос обычно устанавливается снаружи. Для того чтобы они не мешали друг другу работать нам нужно обеспечить движение теплоносителя без паразитных потоков. Для этого нам нужно установить в систему обратный клапан, перед твёрдотопливным и электрическим котлом.

Обратный клапан позволяет теплоносителю двигаться только в одну сторону. Когда работает твёрдотопливный котёл теплоноситель двигается по системе отопления. Он возвращается в котел, не образуя противотока, из-за обратного клапана. Так происходит и при работе электрического котла.

Как добиться правильной работы насосов

Надо добиться согласованной работы насосов 1 и 2. Производительность первого насоса должны быть всегда больше Q1. чем производительность насоса Q2. Почему? Если у нас производительность насоса в электрическом котле Q2 будет больше, то насос твёрдотопливного котла не сможет передавить насос электрического. (Смотри схему)Теплоноситель в твёрдотопливном котле будет застаиваться, а это приведёт к перегреву и закипанию, вплоть до взрыва. Для того чтобы этого не произошло должно быть всегда обеспечено движение теплоносителя. В электрическом котле ничего страшного нет, он выключится.

· Параллельное подключение котлов в систему отопления;

· Устанавливаем обратные клапана на подаче на обоих котлах;

· Установка насоса на обратке, желательно после расширительного бачка, он будет тянуть из бачка и тем самым повышает свою производительность;

· Обязательно иметь ИБП (источник бесперебойного питания), для насоса №1;

· Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла.

Здесь нам потребуются датчики температуры. Датчик комнатной температуры для котла электрического и датчик температуры горения в котле для твёрдотопливного котла. Когда не топится твёрдотопливный котёл не выгодно гонять теплоноситель. В дымоходе обязательно есть движение воздуха. Часть тепла через теплообменник будет улетать в трубу.

Чтобы этого не было насос твёрдотопливного котла нужно выключить. На подаче твёрдотопливного котла ставится термостат, который при достижении определённой температуры отключит работу насоса. Как это выглядит в нормальных условиях? Вы приезжаете домой начинаете топить котёл. Как только вы его растопили датчик, увидел повышение температуры, он включает насос и твёрдотопливный котёл начинает работать на подогрев системы отопления.

Температура в доме постепенно растёт. Электрический котёл продолжает работать. Как только термостат комнатный увидел, что температура в комнате достигла заданных параметров, термостат отключает работу электрического котла. Дальше тепло будет поддерживаться работой твёрдотопливного котла.

Последняя топка. Температура начинает падать. Термостат включает электрический котёл. Он поддерживает установленную температуру в ночном режиме. Когда в твёрдотопливном насосе все угли прогорят. Реле выключит насос и исключит весь твёрдотопливный котёл из системы отопления. Закроет возможность терять тепло через теплообменник котла в дымоход.

Электрический котёл одновременно с твёрдотопливным позволяет экономить на отоплении дома. По этой схеме, возможно, добавить и подключить любое сочетание видов отопительных агрегатов. Если уже есть какой-нибудь работающий котёл, то достаточно будет добавить ещё один, который позволит снизить затраты.

Как подключить твердотопливный и газовый котлы в одну систему



  • Ещё статьи из этой рубрики:

Published on  November 17th, 2017

Схема подключения твердотопливного котла в систему отопления

Отопительные агрегаты, работающие на различных видах твердого топлива, в эксплуатации существенно отличаются от электрического, газового и жидкотопливного теплогенератора. В связи с этим подключение твердотопливного котла имеет ряд особенностей. Рассмотрим, как правильно установить агрегат для обогрева, чтобы его работа была эффективна и безопасна, а также как монтируется система отопления с двумя котлами.

Твердотопливный котел в системе отопления

Особенности твердотопливных котлов

Отличие твёрдотопливного теплогенератора от котлов, работающих на других энергоносителях, базируется на особенностях горения древесины, угля и иных видов твердого топлива.

1. Инерционность. Твердое топливо, разгоревшееся в камере сгорания, невозможно резко затушить, поэтому всегда сохраняется риск перегрева теплоносителя. Вскипание воды в рубашке котла ведет к скачкообразному повышению давления в системе и ее разгерметизации. Чтобы избежать аварийной ситуации в обвязку твердотопливного котла в обязательном порядке включают автоматический клапан, предназначенный для сброса давления.

По причине инерционности сложнее управлять нагревом теплоносителя – после срабатывания термостата задвижка перекрывается, уменьшая поток воздуха в камеру сгорания, но какое-то время горение продолжается в прежнем режиме и температура жидкости в контуре успевает подняться еще как минимум на 2-3 градуса прежде чем стабилизироваться.

Внимание! Такого недостатка, как высокая инерционность, лишен пеллетный котёл, поскольку конструкцией предусмотрена подача топлива в камеру сгорания мелкими порциями. Прекращение подачи ведет к быстрому угасанию пламени.

2. Конденсация влаги в топливнике. Конденсат образуется в случае, если в водяную рубашку агрегата поступает сильно остывший теплоноситель с температурой ниже 50 градусов. Выпадение конденсата чревато быстрой коррозией металла, из которого изготовлены стенки камеры сгорания, поскольку эта влага представляет собой агрессивную среду. Кроме того, конденсат, смешанный с пеплом, образует клейкую субстанцию, которую трудно счистить с внутренней поверхности топки.

Схема подключения твердотопливного котла должна включать смесительный узел, благодаря которому в остывший теплоноситель обратки подмешивается нагретая котлом жидкость.

Внимание! Чугунный котел, работающий на твёрдом топливе, устойчив к коррозии и не боится конденсата. Тем не менее, в обвязку такого агрегата также добавляют смесительный узел, поскольку поступление остывшего теплоносителя в водяную рубашку раскаленного котла может привести к разрушению чугуна по причине температурного шока.

Базовые принципы подключения твердотопливного агрегата

Рассматривая, как правильно подключить твердотопливный котел, необходимо обратить внимание на базовые элементы обвязки, обеспечивающие безопасность функционирования теплогенератора. Речь идет о группе безопасности и смесительном узле.

Группа безопасности, в состав который входит манометр, а также предохранительный клапан и воздухоотводчик, смонтированные на одном коллекторе, устанавливается непосредственно на выходном патрубке котельного агрегата. Манометр помогает следить за давлением в системе, воздухоотводчик служит для удаления воздушных пробок, а предохранительный клапан сбрасывает излишки пароводяной смеси, когда давление превышает заданные параметры.

Важно! Между патрубком и группой безопасности запрещается устанавливать циркуляционный насос, запорную арматуру.

Смесительный узел на основе трехходового клапана с термоголовкой устанавливается совместно с байпасом (перемычкой), соединяющим трубу подачи и обратки, за счет чего формируется малый циркуляционный контур.

Работает система, предохраняющая котел от конденсата и температурного шока, по следующей схеме:

  1. Пока топливо разгорается, клапан перекрывает поток остывшего теплоносителя из большого контура системы отопления. В результате циркуляционный насос гоняет по малому кругу ограниченный объем теплоносителя.
  2. На трубе обратки установлен датчик, соединенный с термоголовкой трехходового клапана. Когда теплоноситель в обратном трубопроводе нагревается до 50-55 градусов, термоголовка срабатывает и нажимает на шток клапана.
  3. Клапан плавно приоткрывается и остывший теплоноситель начинает понемногу поступать в рубашку котла, смешиваясь с нагретым из байпаса.
  4. Когда все радиаторы прогреваются и температура обратки повышается до безопасных для котла значений, трехходовой клапан перекрывает байпас, полностью открывая проход потоку теплоносителя по обратному трубопроводу.

Базовая схема подключения твердотопливного котла к отопительной системе максимально проста и надежна, монтаж обвязки можно выполнить самостоятельно.

Важно знать, как подключить твердотопливный котел с использованием полимерных труб, чтобы избежать распространенных проблем:

  • Полимерные трубы небезопасно использовать для обвязки котла – они могут не выдержать аварийного повышения температуры и давления. Поэтому обвязку рекомендуется выполнить сталью или медью, а полимерные трубы подсоединять уже к коллектору, распределяющему теплоноситель по отопительным контурам. В крайнем случае, металлическую трубу монтируют только между подающим патрубком котла и группой безопасности.
  • Использование толстостенной полипропиленовой трубы для обратного трубопровода на участке между трехходовым клапаном и патрубком котла приводит к тому, что накладной температурный датчик реагирует на нагрев теплоносителя с заметным запозданием. Лучше установить металлическую трубу.
Подключение твердотопливной установки с гидрострелой

Насос для системы отопления с принудительной подачей теплоносителя устанавливается на трубу обратки между трехходовым клапаном и котлом. Такое расположение позволяет ему обеспечить циркуляцию воды или антифриза по малому кругу. Ставить циркуляционный насос на трубу подачи нельзя, поскольку устройство не рассчитано на работу с пароводяной смесью, которая образуется при перегреве теплоносителя. Остановка насоса ускорит или спровоцирует взрыв отопительного котла, поскольку в него перестанет поступать остывший теплоноситель.

Как удешевить обвязку

Базовая схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и накладным датчиком. Это оборудование достаточно дорого стоит, и его можно заменить более дешевым вариантом – трехходовым клапаном с вмонтированным термостатическим элементом. Такое устройство отличается фиксированной настройкой – клапан срабатывает, когда температур среды достигает 55 или 60 градусов (в зависимости от модели).

Установка клапана, поддерживающего фиксированную температуру, снижает финансовые затраты на монтаж защиты твердотопливного агрегата от конденсата и термических перепадов. Теряется возможность гибко управлять температурой теплоносителя, отклонения от заданного значения могут достигать 1-2 градусов, но это не является критичным.

Обвязка с теплоаккумулятором

Чтобы твердотопливный агрегат работал в оптимальном режиме и его КПД приближался к паспортным значениям, необходимо использовать буферную емкость, которая служит аккумулятором излишков тепловой энергии, остающихся после нагревания теплоносителя в отопительном контуре до рабочих температур.

Если котел на дровах или угле работает без теплоаккумулятора, тягу приходится уменьшать, чтобы дрова не горели слишком жарко и теплоноситель не перегревался. Но из-за недостатка кислорода образуется повышенное количество угарного газа, который попадает в атмосферу. В передовых европейских странах по этой причине запрещается эксплуатировать твердотопливные обогреватели без монтажа буферной емкости.

Установка теплоаккумулятора имеет и еще одно преимущество: топливо, сгорающее при оптимальной подаче кислорода, отдает максимум тепловой энергии, и ее излишки не улетают в дымовую трубу, а накапливаются в буферной емкости. Это позволяет поддерживать высокую температуру теплоносителя в контуре отопления в течение нескольких часов после прогорания закладки топлива.

Обвязка твердотопливного котла с теплоаккумулятором предусматривает подсоединение буферной емкости следующим образом:

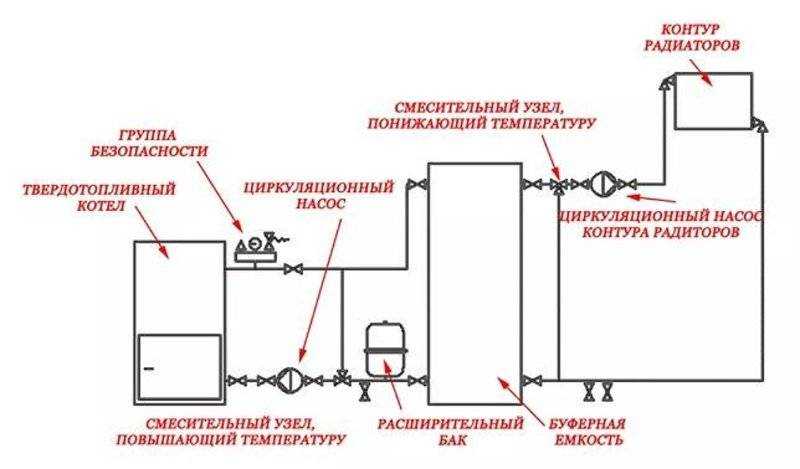

Схема обвязки теплоаккаумлятора с твердотопливным котлом

Чтобы управлять температурой теплоносителя, который подается в радиаторы, предусмотрена установка второго трехходового клапана и второго циркуляционного насоса на линии подачи после подключенного к системе бака-теплоаккумулятора.

Время остывания теплоносителя в системе с теплоаккумулятором после затухания котла зависит от объема резервуара и температуры нагрева. Для частного дома площадью 150-200 кв. м требуется буферная емкость объемом от 1 куб. м. Можно приобрести готовый теплоаккумулятор подходящего объема или изготовить его самостоятельно – он представляет собой прямоугольную или цилиндрическую емкость из стального листа, снабженную надежной теплоизоляцией.

Важно! Установка теплоаккумулятора должна быть предусмотрена на этапе разработки проекта отопительной системы. Чтобы котёл мог одновременно нагревать воду в контуре отопления, системе ГВС и в буферной емкости, его мощность должна вдвое превышать расчетную.

Установка с электрическим или газовым агрегатом

В одну систему отопления можно установить два теплогенератора, основной из которых является твердотопливным агрегатом, а дополнительный – котлом, работающим на газе или электричестве. Такой вариант удобен тем, что на ночь можно включать котел, функционирующий в автоматическом режиме. Газ в баллонах неудобно использовать в качестве основного энергоносителя из-за необходимости заботиться о регулярных поставках топлива. Электричество – самый дорогой энергоноситель и выгоднее всего эксплуатировать такой котельный агрегат только по ночам, если в регионе действует система дешевых ночных тарифов.

Как подключить твердотопливный и газовый котлы в одну систему для отопления большого дома? Самый простой вариант – подсоединение двух теплогенераторов параллельно через теплоаккумулятор, который будет дополнительно выполнять функцию гидравлического разделителя.

Газовый котел функционирует в режиме ожидания, пока вода буферной емкости нагревается твердотопливным агрегатом. После прогорания топлива теплоноситель начинает остывать, и как только термодатчик передает соответствующий сигнал контроллеру газового агрегата, тот автоматически включается. При новом запуске твердотопливного теплогенератора происходит обратный процесс – нагрев теплоносителя выше определенной температуры приводит к отключению газовой горелки.

Систему с электрическим котлом в домах большой площади монтируют по аналогичному принципу. Но для небольших частных домов актуален более простой и дешевый вариант подключения ТТ и электрокотла(см. схему).

Схема подключения твердотопливного котла и электрокотла

Котельные агрегаты подсоединяются параллельно с установкой обратных клапанов на каждом выходе. Электрический котел снабжен встроенным циркуляционным насосом, который невозможно отключить, поэтому для твердотопливного теплогенератора необходимо подобрать более мощный насос, чтобы ТТ котел имел преимущество перед электрическим при совместном функционировании.

Система дополняется:

  • термостатом, который отключает циркуляционный насос ТТ котла при остывании теплоносителя;
  • комнатным датчиком температуры, который включает электрический котел, когда температура в помещении падает после прогорания топлива в ТТ агрегате.

Метод первичных и вторичных колец

Как подключить два котла в одну систему, используя минимальное количество электроники? Применение метода первичных и вторичных колец циркуляции позволяет выполнить совместную обвязку ТТ агрегата и электрокотла. Гидравлическое разделение потоков осуществляется без установки гидрострелки.

Вариант подлючения двух видов котлов к одной системе отопления

Оба котла, бойлер ГВС, а также все отопительные контуры, подключаются и подающим и обратным трубопроводом к единому циркуляционному кольцу – они является первичным. Минимальный перепад давлений обеспечивается за счет небольшого расстояния между каждой парой подключения (не более 300 мм). Напор насоса, установленного на главном контуре, обеспечивает движение теплоносителя по первичному кольцу, при этом на интенсивность потока не влияют насосы вторичных контуров (к которым подсоединены потребители тепла).

Чтобы система исправно функционировала, требуется выполнить сложные гидравлические расчеты и подобрать оптимальный диаметр трубопроводов для всех контуров. Также важно рассчитать производительность насосов. Реальная производительность насосного агрегата на главном контуре должен превышать расход теплоносителя на самом «объемном» вторичном контуре. Оба котла оснащаются отключающими термостатами, чтобы они могли работать, замещая друг друга.

Заключение

Перед тем как приступать к самостоятельному монтажу обвязки твердотопливного котла, рекомендуется обратиться к профессионалам, которые выполнят грамотный расчет системы и дадут консультацию по грамотному расположению ее элементов. Схема подключения должна обеспечивать безопасное функционирование твердотопливного котла и создавать оптимальные условия для эффективного расход топлива.

Видео по теме:

Типовая схема отопления с буферной емкостью

Рекомендации к применению:

  • Отопление без газа!
  • Твердотопливный котел для дневного залпового обогрева
  • Электрический котел предназначен для отопления по ночному тарифу и сохранения избытка тепла в буферной емкости.
  • Днем отопление осуществляется из буферной емкости, а в случае недостатка тепла запускается твердотопливный котел.

Применяемое оборудование GIDRUSS:

MK-100-2 (до 100 кВт, 2 магистр. подкл. G 1¼″, 2 контура G 1″ вверх или вниз), MK-100-3 (до 100 кВт, 2 магистр. подкл. G 1¼″, 3 контура G 1″ вверх или вниз), MK-100-4DU (до 100 кВт, 2 магистр. подкл. G 1¼″, 2 контура G 1″ вверх и 2 вниз), MK-1000-2×50 (до 1 мВт, 2 магистр. подкл. Фл.Ду100, 2 контура G 2″ вверх или вниз), MK-1000-3×50 (до 1 мВт, 2 магистр. подкл. Фл.Ду100, 3 контура G 2″ вверх или вниз), MK-1000-5×32 (до 1 мВт, 2 магистр. подкл. Фл.Ду100, 5 контуров G 1¼″ вверх или вниз), MK-150-2×25 (до 150 кВт, 2 магистр. подкл. G 1½″, 2 контура G 1″ вверх или вниз), MK-150-2×32 (до 150 кВт, 2 магистр. подкл. G 1½″, 2 контура G 1¼″ вверх или вниз), MK-150-3×25 (до 150 кВт, 2 магистр. подкл. G 1½″, 3 контура G 1″ вверх или вниз), MK-150-4DUx25 (до 150 кВт, 2 магистр. подкл. G 1½″, 2 контура G 1″ вверх и 2 вниз), MK-150-6DUx25 (до 150 кВт, 2 магистр. подкл. G 1½″, 3 контура G 1″ вверх и 3 вниз), MK-2000-3×50 (до 2 мВт, 2 магистр. подкл. Фл.Ду150, 3 контура G 2″ вверх), MK-2000-3x65F (до 2 мВт, 2 магистр. подкл. Фл.Ду150, 3 контура Фл.Ду65 вверх), MK-2000-4×50 (до 2 мВт, 2 магистр. подкл. Фл.Ду150, 4 контура G 2″ вверх), MK-250-2×32 (до 250 кВт, 2 магистр. подкл. G 2″, 2 контура G 1¼″ вверх или вниз), MK-250-3×25 (до 250 кВт, 2 магистр. подкл. G 2″, 3 контура G 1″ вверх или вниз), MK-250-3×32 (до 250 кВт, 2 магистр. подкл. G 2″, 3 контура G 1¼″ вверх или вниз), MK-250-4DU (до 250 кВт, 2 магистр. подкл. G 2″, 2 контура G 1″ вверх и 2 вниз), MK-250-6DU (до 250 кВт, 2 магистр. подкл. G 2″, 3 контура G 1″ вверх и 3 вниз), MK-400-2×50 (до 400 кВт, 2 магистр. подкл. Фл.Ду65, 2 контура G 2″ вверх или вниз), MK-400-3×32 (до 400 кВт, 2 магистр. подкл. Фл.Ду65, 3 контура G 1¼″ вверх или вниз), MK-400-3×50 (до 400 кВт, 2 магистр. подкл. Фл.Ду65, 3 контура G 2″ вверх или вниз), MK-400-5×25 (до 400 кВт, 2 магистр. подкл. Фл.Ду65, 5 контуров G 1″ вверх или вниз), MK-600-2×50 (до 600 кВт, 2 магистр. подкл. Фл.Ду80, 2 контура G 2″ вверх или вниз), MK-600-3×32 (до 600 кВт, 2 магистр. подкл. Фл.Ду80, 3 контура G 1¼″ вверх или вниз), MK-600-3×50 (до 600 кВт, 2 магистр. подкл. Фл.Ду80, 3 контура G 2″ вверх или вниз), MK-600-5×32 (до 600 кВт, 2 магистр. подкл. Фл.Ду80, 5 контуров G 1¼″ вверх или вниз), MKSS-100-2 (до 100 кВт, 2 магистр. подкл. G 1¼″, 2 контура G 1″ вверх или вниз, кронштейны K.UF), MKSS-100-3 (до 100 кВт, 2 магистр. подкл. G 1¼″, 3 контура G 1″ вверх или вниз, кронштейны K.UF), MKSS-100-4DU (до 100 кВт, 2 магистр. подкл. G 1¼″, 2 контура G 1″ вверх и 2 вниз, кронштейны K.UF), MKSS-150-2×25 (до 150 кВт, 2 магистр. подкл. G 1½″, 2 контура G 1″ вверх или вниз), MKSS-150-2×32 (до 150 кВт, 2 магистр. подкл. G 1½″, 2 контура G 1¼″ вверх или вниз), MKSS-150-3×25 (до 150 кВт, 2 магистр. подкл. G 1½″, 3 контура G 1″ вверх или вниз), MKSS-150-4DUx25 (до 150 кВт, 2 магистр. подкл. G 1½″, 2 контура G 1″ вверх и 2 вниз), MKSS-150-6DUx25 (до 150 кВт, 2 магистр. подкл. G 1½″, 3 контура G 1″ вверх и 3 вниз), MKSS-250-2×32 (до 250 кВт, 2 магистр. подкл. G 2″, 2 контура G 1¼″ вверх или вниз), MKSS-250-3×25 (до 250 кВт, 2 магистр. подкл. G 2″, 3 контура G 1″ вверх или вниз), MKSS-250-3×32 (до 250 кВт, 2 магистр. подкл. G 2″, 3 контура G 1¼″ вверх или вниз), MKSS-250-4DU (до 250 кВт, 2 магистр. подкл. G 2″, 2 контура G 1″ вверх и 2 вниз), MKSS-250-6DU (до 250 кВт, 2 магистр. подкл. G 2″, 3 контура G 1″ вверх и 3 вниз), MKSS-40-3D (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ из них 2 вертикальных), MKSS-40-3DU (до 40 кВт, магистраль G ¾″, 3 контура G ¾″ звездочкой), MKSS-40-4D (до 40 кВт, магистраль G ¾″, 4 контура G ¾″ из них 3 вертикальных), MKSS-40-5DU (до 40 кВт, магистраль G ¾″, 5 контуров G ¾″ из них 3 в сторону), MKSS-40-5V (до 40 кВт, магистраль G ¾″, 5 контуров G ¾″ звездочкой), MKSS-400-2×50 (до 400 кВт, 2 магистр. подкл. Фл.Ду65, 2 контура G 2″ вверх или вниз), MKSS-400-3×32 (до 400 кВт, 2 магистр. подкл. Фл.Ду65, 3 контура G 1¼″ вверх или вниз), MKSS-400-3×50 (до 400 кВт, 2 магистр. подкл. Фл.Ду65, 3 контура G 2″ вверх или вниз), MKSS-400-5×25 (до 400 кВт, 2 магистр. подкл. Фл.Ду65, 5 контуров G 1″ вверх или вниз), MKSS-60-3D (до 60 кВт, магистраль G 1″, 3 контура G 1″ из них 2 вертикальных, кронштейны K. UF), MKSS-60-3DU (до 60 кВт, магистраль G 1″, 3 контура G 1″ звездочкой, кронштейны K.UF), MKSS-60-4D (до 60 кВт, магистраль G 1″, 4 контура G 1″ из них 3 вертикальных, кронштейны K.UF), MKSS-60-5DU (до 60 кВт, магистраль G 1″, 5 контуров G 1″ звездочкой, кронштейны K.UF), NGSS-20 (¾″, прямая, нерж.), NGSS-20C (¾″, с поворотным смесителем, нерж.), NGSS-20CTS (¾″, с термостатическим смесителем, нерж.), NGSS-25 (нерж., 1″, 125 мм, прямая группа), NGSS-25 (нержавеющая, 1″, прямая, краны LD, термометры WATTS), NGSS-25C (нерж., 1″, 125 мм, смеситель под сервопривод ESBE VRG 131 KVs 10), NGSS-25C (нержавеющая, 1″, поворотный смеситель Esbe VRG132 KVs 6.3, краны LD, термометры WATTS), NGSS-25C(V) (1″, с ротационным смесителем Kvs 11.9), NGSS-25CTS (нерж., 1″, 125 мм, термостат. смеситель ESBE VTA 372 KVs 3.4 20-55℃), NGSS-25CTS (нержавеющая, 1″, смеситель термостат. Esbe VTA372 KVs 3.4, 20-55°С, краны LD, термометры WATTS),

Электрокотел с твердотопливным котлом в одной системе отопления

Содержание

  • В чем отличие твердотопливных котлов
  • Как подключить твердотопливный котел
  • Вариант обвязки с буферной емкостью
  • Совместное подключение двух котлов
  • Обвязка методом первичных и вторичных колец
  • Заключение
  • Функции электрического котла в системе отопления твёрдотопливным агрегатом
  • Комбинированные котлы отопления
  • Как добиться совместной работы электрического и твердотопливного агрегатов
  • В итоге
  • Конструкция и принцип действия комбинированных котлов
  • Преимущества и недостатки
  • Совместная работа электрического и твердотопливного котла
  • Использование котлов длительного горения
  • Заключение

От того, насколько правильно сделана обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов на других видах топлива, потому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа отопительной разводки подключить котел на твердом топливе, в том числе – своими руками. Описание различных схем подключения ТТ-котла к системе отопления  вы сможете найти в данном материале.

В чем отличие твердотопливных котлов

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от остальных источников тепла. Эти особенности нужно воспринимать как данность и всегда учитывать при обвязке твердотопливного котла с системой водяного отопления. В чем они заключаются:

  1. Высокая инерционность. На данный момент не существует способов резко потушить разгоревшееся твердое топливо в камере сжигания.
  2. Образование конденсата в топливнике во время прогрева. Особенность проявляется из-за поступления в котловой бак теплоносителя с низкой температурой (ниже 50 °С).

Примечание. Явление инерционности отсутствует только у одного вида агрегатов на твердом топливе – пеллетных котлов. В них имеется горелка, куда древесные гранулы подаются дозировано, после прекращения подачи пламя угасает почти сразу же.

Схема устройства ТТ-котла прямого горения с принудительным нагнетанием воздуха

Инерционность создает опасность перегрева водяной рубашки отопителя, вследствие чего теплоноситель в ней вскипает. Образуется пар, который создает высокое давление, разрывающее корпус агрегата и часть подающего трубопровода. Как результат, в помещении топочной много воды, куча пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Подобная ситуация может возникнуть, когда обвязка теплогенератора выполнена неправильно. Ведь на самом деле нормальный режим работы дровяных котлов – максимальный, именно в это время агрегат выходит на свой паспортный КПД. Когда термостат реагирует на достижение теплоносителем температуры 85 °С и прикрывает воздушную заслонку, горение и тление в топке еще продолжается. Температура воды повышается еще на 2—4 °С, а то и больше, прежде чем ее рост остановится.

Во избежание превышения давления и последующей аварии, в обвязке твердотопливного котла всегда участвует важный элемент – группа безопасности, подробнее о ней будет сказано ниже.

Другая неприятная особенность работы агрегата на дровах – появление конденсата на внутренних стенках топливника из-за прохождения через водяную рубашку еще не разогретого теплоносителя. Этот конденсат – вовсе не божья роса, поскольку представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сжигания. Потом смешавшись с пеплом, конденсат превращается в липкую субстанцию, отодрать ее от поверхности не так легко. Проблема решается установкой смесительного узла в схему обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла

Владельцам теплогенераторов с чугунными теплообменниками, не боящимися коррозии, рано вздыхать с облегчением. Их может ожидать другая беда – возможность разрушения чугуна от температурного шока. Представьте, что в частном доме на 20—30 минут отключили электроэнергию и циркуляционный насос, прогоняющий воду через твердотопливный котел, остановился. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (из-за той же инерционности).

Появляется электричество, включается насос и направляет в разогретый котел остывший теплоноситель из закрытой системы отопления. От резкого перепада температур у теплообменника случается температурный шок, чугунная секция дает трещину, на пол бежит вода. Отремонтировать весьма сложно, заменить секцию удается не всегда. Так что и при таком раскладе узел подмеса предотвратит аварию, о чем будет сказано далее.

Аварийные ситуации и их последствия описаны не с целью напугать пользователей твердотопливных котлов или побудить их к покупкам ненужных элементов схем обвязки. Описание основано на практическом опыте, который необходимо учитывать всегда. При правильном подключении теплового агрегата вероятность подобных последствий чрезвычайно низка, почти такая же, как у теплогенераторов на других видах топлива.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:

Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен к насосу и теплогенератору, иначе циркуляции в малом котловом контуре не будет

Примечание. Здесь условно не показан расширительный бак — он должен подключаться к обратной линии отопительной системы перед насосом (по направлению течения воды).

Представленная схема показывает, как подключить агрегат правильно и применяется с любыми котлами на твердом топливе, в том числе — пеллетными. Вы можете найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Способ защиты от выпадения влаги в топке подробно рассматривается на видео:

Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.

Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры. Если вы поставили шаровой кран для отсечения и ремонта деталей группы, снимите со штока рукоятку.

Как работает схема

Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:

  1. Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
  3. Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
  4. По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.

Важный нюанс. В паре с 3-ходовым вентилем ставится специальная головка с датчиком и капилляром, рассчитанная на регулирование температуры воды в определенном диапазоне (например, 40…70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:

  1. Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Подключение медными трубами не защитит полипропилен от разрушения в случае перегрева ТТ-котла. Зато позволит корректно работать термодатчику и предохранительному клапану на группе безопасности

Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар.

Насос неспособен перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.

Способ удешевления обвязки

Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки.  В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:

Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.

Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердых видах топлива и вот почему. Чтобы агрегат функционировал эффективно и производил тепло с заявленным в паспорте КПД (от 75 до 85% у разных типов), он должен действовать на максимальном режиме. Когда прикрывается воздушная заслонка с целью замедлить горение, в топке наблюдается недостаток кислорода и КПД сжигания дров снижается. При этом возрастают выбросы в атмосферу угарного газа (СО).

Для справки. Именно из-за выбросов в большинстве европейских стран запрещается эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном горении температура теплоносителя в современных теплогенераторах достигает 85 °С, а одной закладки дров хватает всего часа на 4. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку ТТ-котла таким образом, чтобы она служила баком-аккумулятором. Схематично это выглядит так:

Измеряя температуру Т1 и Т2, можно настроить послойную загрузку емкости балансировочным вентилем

Когда топка горит вовсю, буферная емкость накапливает тепло (на техническом языке – загружается), а после затухания отдает его в отопительную систему. Для управления температурой теплоносителя, подающегося в радиаторы, с другой стороны от бака-аккумулятора тоже ставится трехходовой смесительный клапан и второй насос. Теперь вовсе не обязательно бегать к котлу каждые 4 часа, ведь после затухания топки обогрев дома какое-то время будет обеспечивать буферная емкость. Как долго – зависит от ее объема и температуры нагрева.

Справка. На основании практического опыта вместительность теплоаккумулятора можно определить так: на частный дом площадью 200 м² понадобится бак объемом не менее 1 м³.

Есть парочка важных нюансов. Чтобы схема обвязки благополучно работала, нужен твердотопливный котел, чьей мощности хватит на одновременное отопление и загрузку буферной емкости. Значит, потребуется мощность в 2 раза выше расчетной. Другой момент – подбор производительности насосов таким образом, чтобы расход в котловом контуре немного превышал количество протекающей воды в контуре отопительном.

Интересный вариант стыковки ТТ-котла с самодельным буферным резервуаром (он же — бойлер косвенного нагрева) без насоса продемонстрирован нашим экспертом в видеосюжете:

Совместное подключение двух котлов

Для повышения комфорта отопления частного дома многие хозяева устанавливают два и более источника тепла, работающие на разных энергоносителях. На данный момент наиболее актуальны сочетания котлов на:

  • природном газе и дровах;
  • твердом топливе и электричестве.

Соответственно, газовый и твердотопливный котел надо подключить таким образом, чтобы второй автоматически замещал первый после сжигания очередной порции дров. Такие же требования выдвигаются и к обвязке электрокотла с дровяным. Это сделать достаточно просто, когда в схеме обвязки участвует буферная емкость, поскольку она одновременно играет роль гидрострелки, что и показано на рисунке.

Подающие линии котлов присоединяются к верхним патрубкам теплоаккумулятора, обратные – к нижним

Совет. Информацию о расчете объема буферного резервуара вы найдете в отдельной публикации.

Как видите, благодаря наличию промежуточного бака-аккумулятора 2 разных котла могут обслуживать сразу несколько распределительных контуров отопления – батареи и теплые полы, и вдобавок загружать бойлер косвенного нагрева. Но теплоаккумулятор с ТТ-котлом ставят далеко не все, поскольку это недешевое удовольствие. На этот случай существует простая схема, причем ее можно смонтировать своими руками:

В схеме учтена особенность электрокотла – встроенный циркуляционный насос всегда работает

Примечание. Схема справедлива как для электрического, так и для газового теплогенератора, работающего вместе с твердотопливным.

Здесь основным источником тепла является дровяной отопитель. После прогорания закладки дров температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает нагрев электрокотлом. Без новой загрузки дров температура в подающей трубе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если спустя какое-то время его разжечь, то все произойдет в обратном порядке. Подробно об этом способе совместного подключения рассказано на видео:

Обвязка методом первичных и вторичных колец

Существует еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого числа потребителей. Это  метод первичных и вторичных колец циркуляции, который предусматривает гидравлическое разделение потоков, но без использования гидрострелки. Также для надежной работы системы требуется минимум электроники, а контроллер не нужен вообще, невзирая на кажущуюся сложность схемы:

Хитрость в том, что все потребители и котлы подсоединяются к одному первичному кольцу циркуляции как подающим трубопроводом, так и обратным. За счет малого расстояния между подключениями (до 300 мм) перепад давлений выходит минимальным по сравнению с напором насоса главного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов колец вторичных. Меняется лишь температура теплоносителя.

Теоретически в главный контур может быть включено сколько угодно источников тепла и вторичных колец. Главное, верно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать расход в самом «прожорливом» вторичном контуре.

Чтобы этого добиться, необходимо выполнить гидравлический расчет и только потом удастся верно подобрать насосы, так что без помощи специалистов обычному домовладельцу не обойтись. Кроме того, надо увязать работу твердотопливного и электрического котлов путем установки отключающих термостатов, о чем рассказано в следующем видео:

Заключение

Как вы могли убедиться, правильно сделать обвязку котла на твердом топливе не так уж просто. К вопросу надо отнестись ответственно и перед выполнением работ по монтажу и подключению дополнительно проконсультироваться со специалистом, чья квалификация не вызывает сомнений. Например, с таким, кто дает пояснения в представленных видеороликах.

В этой статье мы подключим электрокотел с твердотопливным котлом к одному контуру радиаторов. То есть, вероятно, такая схема для домов небольшой площади. Многоконтурную схему — с несколькими ветками радиаторов — разберём в следующей статье.

Электрокотел и твердотопливный котел в одной системе ставят ради того, чтобы первый сглаживал неудобства от пользования вторым. Как правило, при таком сочетании твердотопливный котёл является основным, а электрический — вспомогательным. Наоборот бывает, но редко.

Какие же удобства от добавления в систему электрокотла?

Не секрет, что время топки твердотопливного ограничено горением топлива. Ложась с вечера спать в тёплом доме, к утру можно проснуться в остывшем. Тогда из-под одеяла придётся выбираться, как прыгать в холодную воду… Вот тут-то и поможет электрокотёл, который, включившись в заданное время к нашему пробуждению, нагонит в доме температуру.

Наличие электрокотла позволит хозяевам даже зимой съездить в отпуск, на выходные или в командировку без боязни, что трубы и радиаторы замёрзнут и полопаются. То же можно сказать о домах с временным проживанием. Электрокотёл будет включаться по сигналу от комнатного термостата и поддерживать в доме плюсовую температуру.

Электрокотлом можно топить в межсезонье — осенью и весной, когда сильно натапливать не имеет смысла, а лишь поддерживать нормальную жилую температуру.

Если электрокотёл только как вспомогательный, что чаще всего и бывает, то в радиаторных.

Потому что время горения твердотопливного небольшое, и плита тёплого пола не будет успевать прогреваться.

Как обычно, начнём с общей схемы, чтобы дать общее же представление:

В такой схеме каждый котёл может работать как самостоятельно, так и одновременно со вторым.

На схеме электрокотел самый простой: без встроенной автоматики и без циркуляционного насоса, а собственно ёмкость с приваренными патрубками и ТЭНами внутри. Поэтому на схеме насос снаружи. Возможно, вы купите другую модель, что-то вроде этого:

В него «всё включено», остаётся лишь присоединить трубы. Ну и вентили на подаче и обратке перед котлом обязательны.

Та же схема подробно:

На схеме местами не хаватает некоторых переходников, но, полагаю, вы, как человек взрослый, легко определите, где их нужно добавить.

Обратите внимание, если вы купили электрокотёл с расширительным баком внутри: его объёма может не хватать, тогда надо ставить дополнительный бак, как на схеме.

Несколько правил, которые нужно соблюдать при монтаже приведённой здесь системы отопления.

1. Перед запуском твердотопливного котла включить циркуляционный насос.

2. Наличие обратных клапанов обязательно! (см. схему)

3. Хотя бы часть радиаторов нужно оставить без термоголовок, чтобы, в случае прекращения циркуляции теплоносителя, котёл (твердотопливный) не перегрелся.

4. Трубы от твердотопливного котла до тройников применяем только металлические (стальные или медные).

5. Регулировать работу циркуляционного насоса твердотопливного котла при помощи комнатного термостата НЕЛЬЗЯ! Этот насос должен быть всегда включен.

6. То же другими словами: комнатным термостатом можно управлять только электрокотлом.

Ну, вот, вроде бы, и всё, электрокотел с твердотопливным котлом смонтировали… (было б всё так же быстро на деле:)). В следующей статье сделаем то же самое для системы с несколькими ветками радиаторов.

Отопление дома твердотопливным котлом обходится не дорого. Но оно хлопотное. Электричество, наоборот подороже, но самое комфортное из всех видов энергоносителей.

Твердотопливный котел неплохо дополнить электрическим, что позволит намного упростить обслуживание отопления в доме и удобство проживания. Можно будет не просыпаться ночью для поддержания обогрева твердым топливом, а также покидать дом на длительное время без замораживания здания, или же просто поддерживать тепло электричеством, когда некогда заниматься дровами.

В общем, отопление двумя котлами – твердотопливным и электрическим – удобная схема, которая набирает популярность.

Остается разобраться, как сделать обогрев жилища с помощью двух теплогенераторов — твердотопливного и электрического, как правильно подключить, какая автоматизация потребуется, чтобы работа агрегатов была согласованной и поочередной.

Особенности подбора насосов для схемы с двумя котлами

Электрический автоматический аппарат снабжен внутренним циркуляционным насосом, а для твердотопливного этот насос нужно устанавливать отдельно, на обратке, после очистительного фильтра и расширительного бачка. Установка этого насоса на подаче не желательна, так как в случае закипания жидкости, этот насос не сможет перекачивать пар, движение теплоносителя в системе остановится. Поэтому процесс кипения будет развиваться, температура в теплообменнике будет нарастать, пока не выйдет из строя либо сам теплообменник, либо подключенный пластиковый трубопровод.

С твердотопливным котлом циркуляционный насос устанавливается на обратке, где он сохранит работоспособность даже при закипании жидкости и предотвратит развитие этого опасного процесса.

Необходимо обратить внимание и на давление, которое должны развивать насосы. Как правило, электрический котел снабжается насосом, развивающим давления до 0,4 или максимум до 0,5атм., обозначающийся, например, 15/50 (первая цифра указывает на диаметр подключаемых трубопроводов, вторая – давление). Этот насос работает постоянно, гоняя теплоноситель по системе.

Но при одновременной работе двух насосов, в случае если электрический «передавит» твердотопливный, то в последнем движение жидкости остановится или опрокинется. Она закипит, что приведет к серьезной аварии. Если же «передавит» твердотопливный, то ничего страшного не произойдет – автоматизированный электрокотел просто отключится, если температура воздуха или теплоносителя превысит определенное заданное значение.

Поэтому аппарат с твердым топливом должен комплектоваться насосом, развивающим большее давление, чем насос в электрокотле, например 25/60 – 0,6 атм.

Превосходство насоса твердотопливного теплогенератора по давлению – обязательно условия включения по данной схеме.

Схема подключения, обратные клапаны

Твердотопливный и электрический котлы включаются в магистральные трубопроводы подачи и обратки параллельно.

Но, чтобы работа одного из них не влияла бы на работу другого, на выходе подачи каждого из них, после кранов устанавливаются обратные клапаны.

Тогда нагнетание жидкости одним насосом не повлияет на другой агрегат, а точнее, не произойдет опрокидывание струи и возникновение малого круга циркуляции с самыми негативными последствиями.

Система отопления дома из двух котлов обязательно снабжается группой безопасности на подаче, которая включает в себя манометр, аварийный клапан превышения давления, и воздухоспускной клапан.

На обратке должны устанавливаться фильтр-грязевик развернутый шламосборником вниз, или, по крайней мере, наклонно вниз, а также кран слива в канализацию, кран закачки системы (подключение к водопроводу), и расширительный бачок, компенсирующий увеличение давления при нагревании жидкости. Его первоначальное давление (накачивается воздушным насосом) – обычно в 1,5 атм. А объем должен быть не менее 0,1 от количества жидкости в системе.

Средства автоматики

Котел твердотопливный оснащается термостатом, который размыкает электрические контакты управляя насосом, а его выносной датчик устанавливается на выходе из теплообменника. Если теплоноситель остынет, т.е. если дрова прогорят, термостат отключит насос. Настройка — не более 30 градусов.

Зачем он нужен? Дело в том, что тяга через дымоход будет всегда. Когда котел погаснет, то он превратится в хороший радиатор охлаждения для теплоносителя, тепло от которого уносится в небо. Если насос продолжит гонять жидкость, то теплоноситель будет ускоренно охлаждаться.

При растапливании котла температура жидкости на выходе быстро повысится, и термостат сразу же включит этот насос.

Также этот насос обязательно оснащается бесперебойным электропитанием – бесперебойником. Отключение электроэнергии даже на 15 минут, может привести к закипанию жидкости и разрушению оборудования. Движение жидкости не должно останавливаться.

Для электрического автоматизированного аппарата подключается датчик комнатной температуры. Он регистрирует температуру воздуха в помещении и в соответствии с настройками автоматизации дает команду на включение, когда воздух остынет, например, ниже 20 град, а затем на выключение, если температура, к примеру, достигнет 22 град. Т.е. когда заработает твердотопливный котел, то температура в доме будет быстро расти.

Электрический теплогенератор от датчика воздуха узнает «что он больше не нужен» и остановится. С уменьшением температуры, когда твердотопливный погаснет, электрический включается в заданном ему режиме и будет поддерживать температуру в помещении выше 20 град С (ночной режим).

Сделать подобную схему отопления дома с двумя котлами можно и своими руками, если есть навыки слесарных работ. А наладка системы сведется к подбору температуры на датчиках, чтобы электрический включался вовремя, а насос твердотопливного, не выключался бы раньше, чем пламя окончательно погаснет.

Обеспечение постоянства работы насоса схемы с твердым топливом – приоритет использования таких теплогенераторов в любых схемах, в том числе и в паре не только с электрическим, но и с газовым котлом… Также можно прочитать о подключении к твердотопливному котлу бойлер косвенного нагрева.

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов.

Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт.   Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

  • отопительные радиаторы — требуют 30 кВт;
  • система отопления «теплый пол» — до 15 кВт;
  • накопительная емкость для системы ГВС — в среднем 300 л.

Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.

Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Комбинированные котлы отопления

Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.

Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т.д.), основную работу по подогреву теплоносителя для отопления выполняет электричество. Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.

На практике это выглядит примерно так: закладка топлива уже полностью прогорела, соответственно котел потух. Котловая вода соответственно начинает терять свою температуру. На смену твердому топливу приходит электрический подогрев. Теперь отопительный механизм работает как обычный электрокотел до тех пор, пока топка не будет заполнена  очередной партией дров или угля.

После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.

Преимущества и недостатки комбинированного отопительного оборудования

Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:

  • прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
  • комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
  • отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
  • весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.

Однако, у данной техники есть и недостатки.

Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.

Важно! При монтаже оборудования необходимо учесть потенциал домашней электропроводки, которая может не быть рассчитана на мощность монтируемого оборудования. Наличие автоматов защиты малого ампеража приведет к постоянным перебоям с электричеством в доме. Перед установкой убедитесь, что отведенный для вас лимит электропотребления способен удовлетворить работу нагревательного оборудования.

В отличие от традиционных твердотопливных приборов, у которых КПД достигает 70-80%, комбинированные изделия имеют меньший коэффициент — приблизительно на 3-5%.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

На что надо обратить внимание при монтаже:

  • оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
  • оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
  • агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
  • основной нагревательный агрегат оснащается трехходовым клапаном;
  • для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

</ul>

</ul>

Обвязка двух котлов

Конструкция и принцип действия комбинированных котлов

Конструкция комбинированной установки отличается от классической твердотопливной введением в резервуар агрегата электрического ТЭНа или группы таких нагревателей, которые в сумме дают необходимую тепловую мощность. К ним добавлены элементы автоматики, которые призваны управлять нагревом элементов в зависимости от температуры теплоносителя.

Котел на дровах и электричестве

Принцип действия, по которому работают отопительные котлы на дровах и электричестве, прост: дрова служат основным видом топлива, на нем агрегат работает постоянно.

Если древесина сгорела, а новая загрузка топлива не производится, температура теплоносителя в рубашке начинает падать, на что реагирует соответствующий датчик. Он подает сигнал на автоматический блок управления и тот включает электрические нагреватели. В идеальном случае это происходит еще до того, как топка окончательно потухла, ведь температура воды начнет снижаться раньше.

Дальше теплоноситель в системе отопления нагревается исключительно электричеством, пока в камеру сгорания не загрузят новую порцию топлива. После ее прогрева блок управления отключит ТЭНы и котел снова полностью перейдет на дрова.

Преимущества и недостатки

Системы отопления, работающие с котлами для отопления на дровах и электричестве, обладают значительными достоинствами:

  • Главное преимущество – исключено остывание теплоносителя и всего здания. Самый лучший вариант для тех, кто превыше всего ценит комфорт или у кого в доме есть маленькие дети. Актуален такой котел и в районах с суровым климатом либо слабым утеплением стен дома. В обоих случаях без второго источника энергии температура в помещениях будет падать очень быстро.
  • Работа такого источника тепла более экологична, так как выбросов вредных веществ в атмосферу значительно меньше, чем у прочих твердотопливных установок.
  • При первом и последующих розжигах топки на ее стенках не образуется конденсат, поскольку первый нагрев водяной рубашки идет совместно от дров и электронагревателей, а при последующих теплоноситель не остывает. Конденсат появляется на стенках, когда в котел поступает холодная вода из системы. Он вредит работе котла, так как смешивается с золой и оседает на поверхностях камеры в виде черного налета, который очень трудно удалить.

Котельная с двумя котлами

Как и любые универсальные изделия, комбинированные отопительные котлы на твердом топливе и электричестве имеют свои недостатки:

  • Могут применяться в определенных условиях, а именно: при надежном электроснабжении и достаточной мощности ввода электричества. Без соблюдения этих требований покупка такого аппарата теряет смысл. Перед приобретением стоит убедиться в том, что лимита электричества, отведенного вам энергетической компанией, достаточно для работы установки. Определить потребляемую электрическую мощность просто — она равна тепловой.
  • Универсальные твердотопливные котлы с электротеном имеют КПД на 2—5% ниже, чем у классических собратьев, это обусловлено конструктивными особенностями всех гибридных установок.
  • Стоимость изделия выше по причине добавления в него новых узлов и деталей, что вполне закономерно.

Совместная работа электрического и твердотопливного котла

Если в топочном помещении вашего дома уже стоит электрический отопитель, но есть желание перейти на твердое топливо, то проблема остывания теплоносителя уже решена изначально. Здесь важно, чтобы правильно была выполнена обвязка твердотопливного котла и электрокотла. Первый должен функционировать как основной источник тепла, работающий постоянно. Второй агрегат будет служить ему подстраховкой на случай затухания топки или отключения с целью вычистить камеру и дымогарные трубы.

Большинство современных электрических отопительных установок комплектуются встроенными циркуляционными насосами. Если же таковой отсутствует, его придется купить и установить в трубопровод обратной воды на входе в электрический аппарат. Простейшее подключение электрокотла к твердотопливному котлу можно увидеть ниже.

Схема комбинированного котла

Оба котла подключаются к системе отопления параллельно, каждый со своим циркуляционным насосом. Для твердотопливной установки предусматривается малый круг движения теплоносителя с термостатическим трехходовым клапаном. На входе трубопроводов обратной воды в каждый котел сразу после насоса рекомендуется установить обратный клапан. Это нужно для предотвращения циркуляции воды между агрегатами, а в случае аварии трубопровода не позволит опорожниться водяной рубашке. Для горизонтальных участков труб принимается клапан лепестковой конструкции, а для вертикальных – пружинной.

Если термостат твердотопливной установки поставить на рабочую температуру 60 или 70 ⁰С, а электрической – на 40 ⁰С, то можно экономить электроэнергию, поскольку вспомогательный аппарат включится в работу не сразу, а после понижения температуры в системе, которую он и будет поддерживать. Ниже представлена более сложная схема обвязки твердотопливного котла с электрокотлом и применением теплоаккумулятора в качестве буферной емкости.

Подключение электрокотла к твердотопливному котлу

В этом случае работа всей топочной будет более экономичной, так как температуру в системе отопления после того, как дрова сгорят, какое-то время будет поддерживать тепловой аккумулятор. И только спустя это время включится электрический источник тепла. Для оптимизации работы системы рекомендуется задействовать выносной контроллер с набором датчиков. Он будет управлять циркуляционными насосами на основании сигналов датчиков температуры, установленных на подающем и обратном трубопроводах теплоносителя. Это позволит постоянно использовать один насос для циркуляции, а не два.

Использование котлов длительного горения

Чтобы избежать частых загрузок топки и увеличить интервал между ними до 12—18 часов, можно применять котлы для отопления на дровах длительного горения. Они работают по принципу сжигания дров «сверху вниз», используя естественную тягу или принудительное нагнетание воздуха. Размеры камеры позволяют загрузить в нее большое количество дров, а способ сжигания увеличит время работы настолько, что закладку нужно будет делать пару раз в сутки.

Конструктивные особенности таких отопительных установок не позволяют подбрасывать полена в топку, пока вся предыдущая порция полностью не сгорит. И не факт, что это случится днем, а не ночью. В последнем случае загрузить новую порцию будет некому, значит, подстраховка электрического котла в любом случае не помешает. Поэтому, следуя предыдущим рекомендациям, котел длительного горения на дровах нужно подключить параллельно с электрическим. Благодаря долгому горению твердотопливного котла его электрический помощник будет включаться достаточно редко, это даст дополнительную экономию электричества.

Заключение

Приобретение источника тепла для дома нужно рассматривать в каждом случае индивидуально. В недавно построенном доме, в котором еще нет отопителя, можно задуматься о покупке гибридной установки дров с электричеством. Если же имеется электроустановка для обогрева дома, то можно в качестве основного источника использовать котлы отопления на дровах, а существующий агрегат будет служить подстраховкой.

Используемые источники:

  • https://otivent.com/obvyazka-tverdotoplivnogo-kotla
  • http://vodotopim.ru/radiatornoe-otoplenie/elektrokotel-s-tverdotoplivnym.php
  • http://teplodom1.ru/domotopl/133-otoplenie-doma-tverdotoplivnym-i-elektricheskim-kotlom-kak-sdelat.html
  • https://znatoktepla.ru/kotly/elektricheskij-i-tverdotoplivnyj-kotel. html
  • https://cotlix.com/universalnye-kotly-dlya-otopleniya-na-drovax-i-elektrichestve-osobennosti-sovmestnoj-raboty

Схемы подключения и обвязка твердотопливного котла отопления

Система отопления, кроме твердотопливного котла, содержит в себе еще много различных отопительных устройств элементов. Правильно подключить и настроить все устройства данной системы задача не простая. В этой статье мы разберем различные схемы подключения , взвесим преимущества и недостатки, а также различные нюансы и тонкости.

Надеемся, данная статья поможет Вам безопасно и эффективно сделать обвязка твердотопливного котла. Данную обвязка Вы сможете сделать своими руками, но наша компания рекомендует для установки и обвязка твердотопливного котла выполнялась опытными специалистами, которые имеют большой опыт в установке теплотехнического оборудования, потому неправильно выполнена обвязка котла понесет за собой не эффективную и не правильную работу всей системы отопления. Рассмотрим принцип действия и схемы подключения твердотопливных котлов.

данная отопительная система производит тепло за счет сжигания твердого топлива (древесина, уголь, торф, пеллеты). Отличается своими особенностями, которые непосредственно влияют на ее эфективность и безопасность:

Инерционность. Твердотопливный котел невозможно остановить сразу. После прекращения подачи кислорода система продолжает работу до тех пор, пока не закончится воздух в середине топки, или пока топливо не сгорит. Это может привести к перегреву теплоносителя и образованию большого количества пара. Как следствие-разрушение котла или системы отопления.

Конденсат. Появляется когда котел подключен напрямую, через аккумулятивную емкость по которой теплоноситель проходит невысокой температуры. Это все приводит к коррозии, неправильной работе, а также образованию сажи в твердотопливном котле.

Чтобы исключить выше перечисленные проблемы, следует правильно организовать обвязка котла с обов’обязательными элементами. Рассмотрим более подробно, для чего нужна правильная обвязка твердотопливного котла, а также основные схемы установки.

Самое главное назначение обвязка – это обезопасить эффективное, безопасную и экономичную работу котла.

Элементы обвязки твердотопливного котла и их правильный монтаж будут отображаться на отличной и безопасной работе Вашего отопительного оборудования.

К числу основных элементов относятся:

Самая простая обвязка с минимальным количеством устройств и полной независимостью от электроэнергии. Поток теплоносителя по системе проходит естественным образом из-за общего расположения трубопроводов под небольшим наклоном. Котел устанавливается ниже уровня радиаторов с минимальным количеством запорных и регулировочных элементов.

Такая схема эффективная для маленького дома с небольшим количеством потребителей тепловой энергии. Расширительный бак открытого типа устанавливается как можно выше, например на чердаке. При этом температуру теплоносителя откорректировать невозможно. А через открытый расширительный бак, часто попадает воздух, который воздействует на внутреннюю поверхность трубопроводов.

Также довольно простая схема обвязка с малым количеством потребителей. По схеме очень похожа на открытый тип. Отличие включением закрытого расширительного бака с мембранной, который устанавливается на обратном трубопроводе.

расширительный бак должен быть 10% от общего объема теплоносителя в системе. Есть несколько важных моментов при обвязка котла трубопроводами из полипропилена. Труба от твердотопливного котла до группы безопасности должна быть из металла. Также участок обратного трубопровода с установленным трехходовым клапаном должен быть из металла.

Круговорот теплоносителя осуществляется с помощью насоса. Это позволяет решить проблему низкой температуры на обратном трубопроводе, путем добавления в него горячей воды из линии подачи с помощью трехходового клапана. Также достигаются более комфортные условия отопление, благодаря возможности регулирования температуры отопительными устройствами. Однако есть и минусы:

При отсутствии питания, циркуляционный насос не будет выполнять свою функцию, а значит движение теплоносителя прекратится и это может привести к перегреву. Для решения данной проблемы необходимо включить в схему подключения буферный бак (теплоаккумулятор) или установить аккумуляторную батарею и блок бесперебойного питания.

Гидравлическая стрелка необходима для балансировки системы отопления. Она предотвратить котлу возможных тепловых ударов. Также гидрострелка, обеспечивает вашу систему отопления от повреждений при автоматическом отключении контуров.

Гидравлический выравниватель работает по принципу гребенки и в случае багатоконтурних систем отопления, распределяет равномерную подачу горячей воды в систему отопления, чтобы выровнять давление при неодинаковых затратах в основном контуре котла. Гидрострелка также выполняет роль как отстойника и собирает Различный шлам, накипь и грязь, за счет этого продолжает работу котла, так и системы отопления в целом.

Бойлер косвенного нагрева дает возможность получать горячую воду, которая используется в быту. Данный бойлер сам по себе не нагревает воду, а берет энергию от твердотопливного котла. Нагрев воды для водопровода происходит от воды из отопления. При этом теплоносители между собой не смешиваются. Поэтому при выборе типа системы и ее комплектации будет меняться и схема подключения с учетом каждого из источников тепла и его потребителей.

Данная обвязка актуально и пользуется спросом у жителей загородных домов. Она дает возможность организовать круглосуточный комфорт в доме, включая в общую обвязку несколько источников обогрева. Как правило, устанавливается пара из газового или электрического котла и твердотопливного котла.

Схема обвязка газового и электрического устройства с дров’деревянным одинакова, довольно проста, потому что использует теплоаккумулятор одновременно как гидравлическую стрелку. Это позволяет снабжать теплом эффективно сразу большое количество отопительных контуров (радиаторы, теплый пол, бойлер, полотенцесушитель, и т.д.). При этом тепло газового или электрического котла и традиционного твердотопливного заряжают буферный бак, а затем уже потребляют тепловой энергией конечные точки обогрева.

Существует также другой метод совместного подключения газового (электрического) котла и твердотопливного без использования буферного бака. Здесь главным источником выступает твердотопливный котел, а газовый вспомогательный. Принцип действия таков: после сгорания твердого топлива, температура воздуха уменьшается. Это фиксирует установленный в комнате датчик и сразу запускает газовый котел. Остывающий главный котел отключается автоматически . Газовый работает до тех пор, пока котел не начнет работать с последующей загрузкой топлива. Теперь уже все в обратном порядке, датчик комнатной температуры отключает газовое устройство нагрева.

При использовании буферной ємности во время работы твердотопливного котла, горячая вода поступает в теплоаккумулятор. Аккумулятивная емкость накапливает избыточную тепловую энергию а затем отдает ее в систему отопления и отопительным устройствам. После этого как твердотопливный котел завершил сжигание топлива, система отопления будет потребляться горячей водой из аккумулятивного бака< / strong>.

Теплоаккумулятор будет поддерживать систему до того момента пока Вы не загрузите в котел топлива. За счет этого вы будете экономить топливо для котла, а также ваши средства. Буферная емкость защищает систему отопления от перегрева, за счет отбора избыточного тепла на себя, а также работает как гидравлический выравниватель, стабилизирует давление в системе.

Некоторые монтажники говорят что теплоаккумулятор не нужен для пеллетного котла, Мы как производители пеллетных котлов и буферных емкостей рекомендуем обязательно монтировать данную емкость в систему за счет таких особенностей:

Дает возможность работать котлу на максимальной мощности на постоянной основе, это в свою очередь увеличивает срок эксплуатации котла, уменьшение образования конденсата, а также способствует полному сгоранию топлива, а это снижает количество вредных выбросов, то есть уменьшается период его очистки.

Каждая из рассмотренных нами схем имеет свои плюсы и минусы. Например, гравитационная обвязка проста и не требует высоких затрат, однако обеспечивает недостаточный тепловой комфорт и опасные условия функционирования твердотопливного котла. В настоящее время схема с принудительной циркуляцией теплоносителя нуждается в дополнительном оборудовании но обеспечивает высокий тепловой комфорт и управления отопительными контурами, а также является более безопаснойчем открытая система отопления. Оценив все преимущества и недостатки каждой из схем, наша компания надеется, что вы сможете выбрать наиболее подходящую и надежную схему именно для вашего случая.

Рекомендуем посмотреть твердотопливные котлы от производителя

Схема отопления частного дома с электрокотлом: порядок действий, установка

Содержание статьи:

  • Достоинства и недостатки
  • Выбор котла
  • Выбор места установки
  • Дополнительное оборудование
  • Схемы системы отопления с электрокотлом
  • Подключение и запуск своими руками

Для современного пользователя схема отопления частного дома с электрокотлом представляет практический интерес, когда необходимо самостоятельно смонтировать купленное оборудование. Еще до его приобретения вам нужно будет разобраться с видами котлов отопления, а также с особенностями их установки и подключения. Также важно правильно оценить преимущества и недостатки котельного оборудования, установленного в загородном доме.

Преимущества и недостатки

Электрический котел не требует отвода продуктов сгорания с той же эффективностью

К преимуществам отопления в частных домах электрическими котлами относятся:

  • комфорт, создаваемый условиями обогрева при минимальных затратах;
  • высокая эффективность при относительно небольших размерах;
  • простота установки с учетом грамотно подобранного места;
  • неприхотливость в уходе и безопасность эксплуатации бойлера;
  • широкий выбор мощностей и экологичность.

Благодаря этим характеристикам пользователю легко подобрать модель, оптимально подходящую для обогрева помещений любой категории. К преимуществам электрических котлов можно отнести их относительно невысокую стоимость. Эксплуатационная безопасность проявляется в отсутствии открытого пламени, как это наблюдается в газовых котлах, а экологичность – в отсутствии продуктов горения, загрязняющих окружающую среду.

Минусом электрических котлов считается большое энергопотребление и необходимость заземления корпуса. Для решения первой проблемы можно приобрести оборудование со встроенным буфером хранения. Второй устраняется устройством надежного заземляющего контура, расположенного на приусадебном участке одно- или двухэтажного дома.

Выбор котла

Основными критериями выбора агрегатов для личного потребления являются их тепловая мощность, характеристики питающей сети и способ электрического отопления. По последнему признаку все электрические котлы имеют следующие конструкции:

  • отопительные приборы со встроенными нагревательными элементами;
  • электродные сборки
  • ;
  • Индукционные котлы
  • .
индукция
Нагревательный элемент – ТЭН

Первые модели в списке являются наиболее распространенными, благодаря их низкой стоимости и простоте обслуживания. Неоспоримым преимуществом таких котлов является безопасность эксплуатации. В случае разгерметизации системы отопления и утечки из нее теплоносителя защитный механизм отключает водонагреватель от сети, после чего нагрев воды прекращается до ее повторного заполнения.

В электродных котлах реализуется известное физическое явление, называемое электролизом. Когда переменный ток проходит через электролит из-за случайного столкновения ионов, электрическая энергия преобразуется непосредственно в тепло. Благодаря прямому производству тепла КПД таких котлов очень высок. С другой стороны, эти агрегаты нуждаются в постоянном контроле за состоянием тепловой среды, что усложняет систему управления и удорожает оборудование.

Принцип действия индукционных котлов основан на явлении электромагнитной индукции. При протекании тока по обмотке, намотанной на керамическую трубку, расположенный внутри ферромагнитный элемент нагревается под действием вихревого поля. Тепло от него передается водоносителю.

К преимуществам индукционных котлов относятся их относительно небольшие габариты и долговечность. Подобно оборудованию, оснащенному ТЭНами, данные изделия способны работать с любым типом теплоносителя (вода, антифриз, дистиллят и т.д.).

Выбор места установки

Существующие стандарты не предусматривают ограничений на конкретное место установки электрокотла. Он выбирается из соображений безопасности эксплуатации с учетом его экстремальных характеристик (максимальной мощности) и должен удовлетворять следующим требованиям:

  • возможность ограничения доступа жильцов к силовому оборудованию;
  • наличие отдельной линии с распределительной коробкой, позволяющей подключать мощное силовое оборудование;
  • возможность заземления корпуса котла.

Для выполнения первого требования имеет смысл установить мощный наружный блок изолированно – в гараже или подсобном помещении. Компактные настенные модели можно разместить на кухне или рядом с устройством ввода. Особое внимание обращается на возможность подключения теплотрассы с аккумуляторной проводкой. Кроме того, выбранное место должно обеспечивать легкий доступ к агрегату в случае ремонта или технического обслуживания.

Дополнительное оборудование

Из дополнительного оборудования – расширительный бак и циркуляционные насосы

Обвязка электрокотлов комплектуется с учетом применения следующих обязательных элементов:

  • Циркуляционный насос, используемый для перемещения теплоносителя по контуру отопления в для того, чтобы передать тепловую энергию батареям, которые могут обогреть окружающее пространство.
  • Бачок расширительный, предназначен для временного накопления излишков охлаждающей жидкости при ее перегреве.
  • Манометр, используемый для контроля давления в системе.
  • Автоматический воздухоотводчик (кран Маевского).
  • Предохранительный клапан, срабатывающий только в аварийных ситуациях – при закипании водовоза, при остановке насоса или полном баке.

Порядок работы последнего элемента предусматривает слив излишков теплоносителя в канализацию.

По стандартам при установке электрокотла обязательна установка группы безопасности, дублирующей функции некоторых устройств.

Схемы системы отопления с электрокотлом

В сочетании с газовыми или твердотопливными котлами применяются разные схемы подключения

В зависимости от конструкции агрегата и его функциональных возможностей схемы подключения электрокотла к системам отопления будет отличаться. Возможны следующие варианты:

  • При наличии насосного оборудования и расширительного бака потребуется более сложная схема электрокотла для отопления.
  • Востребована его упрощенная разновидность, если этих компонентов нет.
  • Совершенно другой вариант необходим, если в системе трубопроводов имеется буферный бак или требуется подключение к бойлеру косвенного нагрева.
  • При использовании схемы подключения твердотопливного котла и электрического котла в одной системе используется специальный метод переключения.

Совершенно другой подход потребуется при совмещении оборудования с газовым котлом. При выборе двухконтурного агрегата в схемном решении придется предусмотреть линию подключения к линиям отопления и ГВС.

Подключение и запуск своими руками

Требования к сечению алюминиевых и медных проводников для подключения котла

Конкретная схема подключения электрокотла к системе отопления выбирается с учетом следующих соображений:

  • Допускается для подключения отопительных приборов мощностью до 3,5 кВт к розетке.
  • Чтобы отапливать дом электрокотлом до 7 кВт, потребуется подключить его силовой кабель напрямую к автомату, установленному в распределительном щите.
  • Образцы котельного оборудования заявленной мощностью до 12 кВт обычно подключаются к однофазной сети напряжением 220 вольт.
  • Для агрегатов большей энергоемкости потребуется трехфазная питающая линия на 380 вольт.

Перед вводом в эксплуатацию обязательно проверить подключение соответствующих компонентов электрокотла к отопительному контуру.

Согласно требованиям ПУЭ подключение установки к электросети осуществляется через связку УЗО плюс автоматический выключатель, выбранный из расчета номинального тока потребления. Значение последнего указывается в паспорте устанавливаемого оборудования и учитывается по фазам. Сечение жил силового кабеля выбирается по специальным таблицам и зависит от мощности подключаемого агрегата.

Пробный пуск

Перед запуском котла необходимо:

  1. Проверить надежность электрических контактов и герметичность муфт, а также отсутствие утечек в арматуре и соединениях труб.
  2. Заполнить систему отопления теплоносителем через подпиточный кран.
  3. Выпустить воздух из системы через кран Маевского или аналогичное устройство.

При запуске давление в системе необходимо контролировать с помощью встроенного в нее манометра.

Подключение второго котла к системе отопления.

Как правильно подключить два котла в одну систему параллельно

Классическая схема отопления с одним теплогенератором хорошо знакома каждому домовладельцу. Однако, совместив в одной системе газовый и электрический котел, можно добиться гораздо большего практического эффекта. Говорят, что такое подключение гораздо экономичнее обычного. Звучит заманчиво, не так ли?

При логических рассуждениях возникают сомнения: как электричество поможет сэкономить бюджет, ведь его стоимость намного выше газа? И зачем вообще это делать с точки зрения целесообразности повышения мощности агрегатов? Не проще ли купить всего один эффективный котел?

На самом деле проект такой комбинации вполне оправдан. Мы подробно расскажем, как собрать отопление с электрическими и газовыми приборами. Вы узнаете о структуре этой системы и ее осуществимости. Мы поможем вам составить схему и не упустить важные нюансы обустройства комбинированной теплотрассы.

Зачем ставить сразу два котла?

Роль ведущего в соединении «газ+электро» обычно выполняет газовый блок. Это логично хотя бы из-за более низкой стоимости топлива, используемого при подаче. Но слово «сэкономить» было упомянуто выше, и непонятно, что такое снижение себестоимости.

Дело в том, что во многих регионах тариф на электроэнергию установлен по системе день/ночь. В некоторых случаях получается хоть и совсем немного, но это экономичнее, чем платить за газ. Разница сомнительная, однако может служить дополнительным поводом для накопления аргументов за двойную ссылку.

Установка электрокотла совместно с газовым котлом может играть резервную или дополнительную роль в общей организации теплоснабжения. При выборе мощности оборудования следует ориентироваться на цель его использования.

Конечно, это не такой уж веский повод сразу проектировать систему отопления с 2-мя котлами. Основными преимуществами схемы являются усиление мощности и бесперебойная работа. При выборе и установке теплогенератора необходимо четко понимать, что любое устройство и запас топлива не будут вечными.

Отключают подачу электроэнергии, могут перекрыть газопровод из-за утечки, упадет напряжение в сети или произойдет банальная поломка самого агрегата. В этом случае вы рискуете остаться без тепла и горячей воды в холодное время года.

Для обеспечения бесперебойной работы отопительного оборудования или увеличения мощности системы в целом, можно допустить работу сразу 2-х котлов, работающих на разных видах топлива

Это называется подключением доп. ) или резервного питания, в зависимости от целей и возникающих ситуаций.

Характеристики твердотопливных котлов

Очень часто твердотопливные котлы устанавливают в загородных домах, где поблизости нет газоснабжения. Источником энергии в таких устройствах служат дрова, уголь или прессованные древесные отходы.

Твердотопливные котлы могут работать на угле, дровах или пеллетах

Твердотопливная система отопления имеет много преимуществ:

  • экономия – в качестве топлива можно использовать не только дрова, но и дешевые древесные отходы – стружку, опилки,
  • безопасность – процесс нагрева не требует использования электроэнергии,
  • экологичность – коэффициент сгорания топлива в котле более восьмидесяти процентов, что позволяет свести к минимуму образование золы и сажи,
  • долговечность – многие котлы имеют срок службы более пятнадцати лет. Использование твердотопливных отопительных агрегатов имеет свои недостатки:
  • установка котла включает в себя сооружение высокотягового дымохода,
  • обязательное наличие отдельного помещение для каменки,
  • необходимость регулярной загрузки топлива,
  • необходимость постоянной чистки котла.

Широкий диапазон ценовой политики позволяет подобрать твердотопливные котлы для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене вы можете на сайте https://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.

Characteristic indicators Gas boiler Solid fuel boiler
Efficiency level High – over 90% Medium – 70% to 90%
Temperature control The equipment is automated as по возможности Не имеет устройств для поддержания температуры
Сервис Чистка котла один раз в год. Необходимо регулярно очищать дымоход и топку от золы, смолы и копоти.
Безопасность Питание от электричества, возможность утечки газа, повышенный выброс CO при сгорании Низкий выброс CO, прочная конструкция, работа в автономном режиме
Дополнительные функции Выпускаются двухконтурные котлы, обеспечивающие отопление воды вне зависимости от работы всей системы отопления Некоторые модели котлов требуют дополнительной установки баков для нагрева воды
Подача топлива Газ поступает в котел автоматически Требуется постоянная загрузка топлива в топку – от двух до пяти загрузок в день

Многие газовые котлы можно установить на кухне. Твердотопливные обогреватели требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.

Совместное подключение

Спроектировать обычную газовую систему отопления не так-то просто. То есть создать рабочую схему легко, а вот утвердить ее проблематично. С электрокотлами дело обстоит менее плачевно с точки зрения затрат, времени и проблем с получением подтверждающих процедуру документов.

А вот и объединение двух многотопливных агрегатов. Казалось бы, проблемы не обойдешь и будешь буквально годами ходить по инстанциям, за разрешительными документами. Но это не так.

Ограничений по совместному использованию газового и электрического котла в нормативных документах нет. Однако все же необходимо согласовать такой проект в газовой службе и получить разрешение, если вы превысите установленный лимит в общей мощности оборудования по использованию электроэнергии.

Строительные нормы и правила вполне поддерживают такие схемы. Точнее, запретов нет.

Счетчики энергии и топлива разные. Расход ресурсов не превышен, взрывоопасная ситуация не спровоцирована – устанавливайте котлы, соблюдая стандартные нормы, инструкция по установке каждого. Не должно быть никаких проблем.

Напоминаем, что монтаж газовых котлов должен производиться в соответствии с СП 402.1325800.2018 (причем данный документ является обязательным, а не рекомендательным).

Как подключить 2 котла в систему?

Нельзя просто взять и произвольно соединить 2 устройства, система либо не будет работать, либо будет работать некорректно. Необходимо использовать тщательно спроектированные, грамотно спроектированные с инженерной точки зрения.

Существуют две основные схемы соединения, это:

  • Согласованное когда все элементы соединены друг с другом без дополнительных узлов. В этом случае один прибор будет нагревать теплоноситель, а второй – нагревать его;
  • Параллельный , в котором приборы, включенные в схему, имеют 2 узла подключения и котлы работают независимо друг от друга.

Последовательная система больше подходит для маломощных котельных установок и применяется редко.

Последовательное подключение считается нецелесообразным хотя бы потому, что невозможно снять один котел, не затрагивая второй. Фактически проблема решается установкой байпасов и запорной арматуры, но все же параллельное подключение выгодно.

Между тем, параллельное включение в единую систему газового и электрического котлов имеет массу преимуществ. Поэтому чаще всего используется именно она, несмотря на то, что такая компоновка требует больше материалов и считается более дорогой.

В таком устройстве можно в любой момент отключить одно из устройств и даже снять его для замены или ремонта, второе продолжит нормально работать.

Параллельные функции

Рассмотрим подробнее, как выглядит стандартная схема параллельного подключения газового и электрического котлов:

  • К каждому агрегату подключены контуры подачи охлаждающей жидкости. Они соединяются в общую линию.
  • В этом случае обязательно наличие групп безопасности и запорной арматуры.
  • Другая линия подсоединяется к петлям обратки, также оснащена запорной арматурой.
  • Циркуляционный насос устанавливается на обратке (или на подаче), перед агрегатом для согласования контуров трубопроводов.
  • Сети обоих тепловых пунктов подключены к коллекторам.
  • На одном из распределительных коллекторов установлен расширительный бачок. К его патрубку также подключен контур подпитки, оборудованный обратным клапаном и запорной арматурой.
  • От распределительных коллекторов идут магистральные ответвления на теплый пол, на каждом установлены радиаторы, бойлер, циркуляционные насосы и краны для слива теплоносителя из системы.

Это не принципиальная схема, а только ее основные характеристики. В общих чертах дает представление, как лучше подключить дополнительный электрокотел к основному газовому котлу. Вариант сборки можно усложнить и улучшить, например, с системой автоматики и сервоприводом.

При параллельном подключении также можно установить гидравлическую стрелку и блок автоматики, но перед этим тщательно обдумайте это решение, их установка не всегда целесообразна

Использование теплоаккумулятора

Схема подключения газов и твердотопливный котел в одну систему выглядит так: газовый котел, тепловой аккумулятор и отопительные приборы объединены в общий замкнутый контур, а твердотопливный агрегат передает всю энергию на тепловой аккумулятор, от которого уже подается теплоноситель к закрытой системе.

Такая сеть может работать в нескольких режимах:

  • от двух котлов одновременно;
  • только от газа;
  • только от твердого топлива через аккумулятор тепла;
  • от твердого топлива, минуя тепловой аккумулятор, при выключенном газовом котле.

Как подключить два котла к одной системе отопления по этой схеме. На патрубках дровяного котла установлены запорные вентили. В самой высокой точке этого контура установлен открытый расширительный бак, соединенный с подающей трубой котла. Далее врезаются отводы в патрубки подачи/обратки теплоаккумулятора и соединяются патрубками с остальным контуром.

Чтобы котел можно было использовать без теплоаккумулятора, возле запорной арматуры последней врезаются две трубки и на них устанавливается запорная арматура. Трубы подачи и обратки соединяются байпасом: к перемычке подачи они присоединяются с помощью штуцера или сварки, к обратному – через трехходовой кран.

Между трехходовым краном и котлом в контур встроен циркуляционный насос с фильтром. В этом месте, вокруг помпы тоже рекомендуется сделать байпас: при отключении электричества теплоноситель сможет двигаться за счет естественной циркуляции.

Монтаж «газового» контура производится как по обычной схеме с тепловым аккумулятором. Расширительный бак с предохранительным клапаном обычно уже включен в конструкцию котла. К подающему трубопроводу через запорную арматуру подключается труба, которая ведет к отопительным приборам. Обратка также подключается к котлу через запорный вентиль. Насос установлен на обратном трубопроводе.

Перемычки подключаются от обеих труб к теплоаккумулятору: одна – перед циркуляционным насосом, вторая – перед отопительными приборами. В тех же местах подсоединяются трубы, которые были установлены в первом контуре (для движения теплоносителя от котла ТД без теплоаккумулятора). Все новые соединения оснащены клапанами для перекрытия потока.

Варианты ручного запуска/автоматического управления

Управление системой резервирования котлов или отключение отказавших может осуществляться вручную или в автоматическом режиме. Оставлять систему работающей с одним выключенным котлом нецелесообразно, так как вода будет продолжать циркулировать.

Представьте, что будет, когда остывшая обратка пойдет в обратном направлении и начнет смешиваться с подачей, охлаждая теплоноситель и заставляя насос работать напрасно.

Если по каким-то причинам вы не хотите оснащать котлы сложными устройствами, вы запустите агрегат самостоятельно. То есть все стандартно: нужно включить прибор – повернуть все необходимые вентили и включить. При отсоединении действуйте в обратном порядке.

Если требуется, чтобы резервное оборудование запускалось в автоматическом режиме, система оснащается автоматикой, термостатами, датчиками температуры воздуха в помещении и на улице, датчиками температуры теплоносителя, сервоприводами.

На принципиальной схеме автоматического резервного пуска отопительного агрегата все запорные краны должны быть в открытом положении. По схеме счетчика система снабжена обратными клапанами во избежание паразитной циркуляции теплоносителя через не работающий в определенное время котел.

Однако, несмотря на удобство, система может вызывать определенные проблемы, например, гидравлическое сопротивление обратных клапанов, что вызывает нагрузку на насосы, загрязнение и износ самих устройств.

Для автоматического включения котла отопления система оснащена термостатом, который посылает команды на блок управления в зависимости от температурного режима в доме. Время включения для ночного режима ожидания устанавливается на таймере. Циркуляционный насос отключается магнитным пускателем.

Автоматика для электрокотлов может быть встроенной, самодельной или приобретаться отдельно. Однако не стоит устанавливать его своими руками только по советам из интернета, не имея должных навыков. Пригласить мастера для установки и правильной настройки системы

При выборе управления, которое будет комплектоваться электрокотлом, установленным параллельно с газовым котлом, следует сделать выбор в пользу автоматики, если:

  • Резервный котел включается ночью, когда неудобно запускать вручную.
  • В случае длительных отъездов из дома в отопительный сезон.
  • Если газовый котел ненадежен.

В остальных случаях вполне можно использовать простейшую ручную схему.

Двухтопливные отопительные котлы

Стремясь получить высокую производительность системы отопления, избежать перебоев в напряжении в электрической сети и в работе агрегата, многие обращаются к установке двухтопливных котлов. Несмотря на свои большие размеры и солидный вес, пароконвектоматы хорошо функционируют за счет использования разных видов топлива и минимальных затрат на обслуживание.

Схема, при которой для нагрева теплоносителя используются газ и дрова, считается наиболее популярной и удобной, так как работает при открытой системе отопления. Если вы хотите установить закрытую систему, то рекомендуется поставить дополнительный контур системы отопления в баке универсального котла.

Статья по теме: Изогнутые потолки из гипсокартона своими руками: простор для творческой фантазии!

Производители отопительных котлов выпускают несколько видов двухтопливных комбинированных котлов:

  • газовые с жидким топливом;
  • газ твердый топливный;
  • твердое топливо с электричеством.

Котел на твердом топливе и электричество

Одним из финансово обоснованных и функционально удобных комбинированных котлов считается твердотопливный котел с электронагревателем, позволяющим контролировать и регулировать температуру в доме. Благодаря использованию ТЭНов такие котлы имеют ряд преимуществ и положительных характеристик. Рассмотрим подробнее принцип работы системы отопления комбинированного котла.

Комбинированный котел работает только на одном виде твердого топлива. Вода в контуре начинает нагреваться, когда загружаемое сырье сгорает. Как только топливо выгорает, срабатывает термостат и отключаются электронагреватели, вода начинает остывать. В результате снижения температуры автоматически включается ТЭН для нагрева воды. Процесс нагрева и охлаждения цикличен, поэтому в доме постоянно поддерживается комфортная температура.

Для оптимизации работы контуров производители предлагают использовать тепловые аккумуляторы в системах отопления. Внешне они представляют собой емкость объемом от 1,5 до 2 кубометров. Принцип работы: трубы контура проходят через бак-аккумулятор и нагревают имеющуюся воду. После окончания работы котла горячая вода медленно отдает тепловую энергию в систему отопления. Благодаря батареям температурный режим поддерживается стабильно длительное время.

Подводя итоги, можно отметить, что для снижения затрат на отопление частного дома, обеспечения бесперебойной и стабильной работы системы отопления установка двухтопливного котла является оптимальным и проверенным вариантом.

Гидрострелка в системе параллельного подключения

Гидрострелка – устройство, обеспечивающее гидравлическую развязку потоков, подаваемых на отдельные контуры системы отопления. Он играет роль буферной емкости, принимающей поток нагретого котлами теплоносителя и распределяющего его по потребителям в разветвленной системе.

Часто объем необходимого для них теплоносителя отличается, отличаются скорость движения нагретой воды и ее напор. А в рассматриваемой ситуации движение нагретой воды от каждого из котлов стимулирует еще и собственный циркуляционный насос.

При включении мощного насоса происходит неравномерное распределение теплоносителя по контурам. Итак, задача гидрострелки – уравнять это давление. Благодаря тому, что внутри него практически нет гидравлического сопротивления, он свободно будет принимать и распределять потоки теплоносителя от обоих котлов.

Разберемся, действительно ли он нужен в параллельной системе для подключения 2-х котлов, тем более, что если гидроразделитель купить и установить с помощью мастера, а не своими руками, то итоговая сумма неприятно удивит .

Устройство представляет собой отрезок трубы с насадками, полый или с фильтрующими сетками для удаления пузырьков и отсеивания примесей. Его можно установить в любом положении, но чаще вертикально, оснастив сверху воздухоотводчиком и запорным краном для очистки снизу. Гидрострелка устанавливается между котлом и отопительными контурами

В классической схеме подключения гидроразделитель обычно не требуется, так как без этого устройства можно нивелировать конфликт 2-3 насосов. Соответственно, если у вас 2 котла используются исключительно как резервные и в системе не более 3-4 насосов, особой необходимости в этом нет.

Но если контуров с принудительной циркуляцией больше или котлы отопления работают одновременно на мощности, то лучше установить это устройство. Опять же, неизвестно, будете ли вы использовать второй котел постоянно или только в режиме ожидания, так что лучше перестраховаться.

Параллельное и последовательное включение котлов – отзывы

А вот пара отзывов пользователей о параллельном и последовательном включении теплогенераторов в систему отопления:

Антон Кривозванцев, Хабаровский край: У меня стоит, он основной и греет всю систему отопления. Руснитом доволен, нормальный котел, за 4 года эксплуатации сгорел 1 ТЭН, сам менял, там все дела на 30 минут с перекуром.

К нему подключен котел КЧМ-5, в который я его встроил. Паровоз получился благородный, хорошо греет и, самое главное, автоматизация процесса почти такая же, как у автоматического пеллетного котла.

У меня эти 2 котла работают парами, один за другим. За водой, которую Руснит не нагрел, следуют КЧМ-5 и пеллетная горелка Пеллетрон-15. Система получилась такой, какой она должна быть.

Есть еще один отзыв, теперь о параллельном подключении 2-х котлов в котельной:

Евгений Скоморохов, Москва: Котел у меня основной, работает в основном на дровах. Мой резервный котел – это самый обычный ДОН, который включается в систему с первым параллельно. Он редко зажигается, и действительно, он достался мне по наследству вместе с домом, который я купил.

Но раз-два в год, в январе, старый ДОН приходится затапливать, когда вода в системе почти кипит, а в доме еще прохладно. Это все из-за плохого утепления, стены я еще не закончил утеплять, а чердачные перекрытия хорошо бы утеплить получше.

Когда изоляция будет закончена, думаю старый котел ДОН топить вообще не буду, а оставлю как резервный.

Если у вас есть замечания по данному материалу, пишите их в форму для комментариев ниже.

Еще по этой теме на нашем сайте:

  1. Слова «одноконтурные напольные газовые котлы отопления» неискушенному человеку незнакомы и звучат до безобразия непонятно. Между тем интенсивное загородное строительство популяризирует…
  2. Жидкотопливные котлы Buderus Logano G-125 выпускаются трех мощностей – 25, 32 и 40 киловатт. Их основные…
  3. Принцип работы любого газового котла заключается в том, что в результате сгорания газового топлива образуется тепловая энергия, которая передается теплоносителю…
  4. Водяные конвекторы напольного отопления равномерно и за короткое время прогреют помещение любой площади. С точки зрения эстетики интерьера такое…

Последовательное подключение котлов экономически целесообразнее

– в этом случае используется расширительный бак и группа безопасности, встроенная в газовый котел. При этом меньше сложностей с подключением и требуется меньше комплектующих, материалов и арматуры, что в среднем
удешевляет
общие затраты на материалы
40 $ ~ 80 $
.

Данный вариант оправдан при подключении электродного котла (далее ЭК) в паре с твердотопливным котлом (далее ТТК) или газовым котлом (далее ГК) – котлы с малым рабочим объемом ( до 50 литров

) в в целях экономии материала на комплектующих. Котел можно подключать последовательно как до, так и после газового котла – все зависит от физической возможности врезки. Рекомендуется врезать котел так, чтобы циркуляционный насос располагался на «обратке» как одного, так и второго котла. То есть, если используется циркуляционный насос, который устанавливается в магистральный газопровод, то логичнее организовать врезку ЭК перед магистральным газопроводом (т.е. на магистральном газоснабжении).

Однако ключевым моментом при подключении котла к существующему является то, что должно быть реализовано общее подключение системы ГК и ЭК к группе безопасности и расширительному баку.

Выводы и полезное видео по теме

Синхронизация работы и отключения котлов в параллельной установке:

Установка 2-х котлов отопления, газового и электрического, это мудрое решение для увеличения мощности отопительного оборудования, а также для резервного отопления здания. Параллельная установка агрегатов не так сложна, как может показаться сначала.

Главное правильно подобрать схему расстановки и правильно рассчитать полную или резервную мощность оборудования. Если вы не уверены в своих силах и не можете справиться самостоятельно, лучше всего обратиться к сантехнику. Они помогут вам быстро и качественно установить систему для надежного и комфортного теплоснабжения вашего дома.

Соединение твердотопливных печей | Связи с системами центрального отопления

В связи с продолжающимся ростом цен на мазут и другое топливо для отопления нас постоянно спрашивают о подключении автоматических топливных котлов к сжиганию древесины для управления эксплуатационными расходами.

Мы снова и снова говорим одно и то же. Вот краткое изложение наиболее часто повторяющихся моментов, которые следует учитывать.

Системы под давлением.

Нет, нельзя! (Технически это можно сделать, но вы нарушаете так много правил и принципов по пути, что это не стоит риска и усилий!)

Стоимость

Вы не можете сделать это по дешевке! Возникают технические проблемы, для решения которых требуется относительно дорогой комплект и услуги хорошо обученного инженера-теплотехника.

Плита против котла

Самые большие водонагревательные печи на рынке генерируют около 80 тыс. БТЕ, но они огромны! Небольшой котел для кухни или пристройки будет предлагать большую эффективность, более высокий диапазон мощности, часто при сопоставимой стоимости.

НДС Обратите внимание, с января 2007 года НДС на новые системы котлов на дровах составляет 5%

Технический

Я так часто вижу, что это делается неправильно, это страшно!

Нельзя полностью прокачивать твердотопливную систему отопления.

Подумай об этом. Если вы используете жидкотопливный или газовый котел и происходит отключение электроэнергии, не только останавливается насос центрального отопления, но и котел перегревается и гаснет.

Большинство систем являются «отказоустойчивыми». Твердотопливная система будет производить горячую воду до тех пор, пока в огне есть топливо для сжигания.

Вы должны спроектировать «гравитационный контур», то есть часть вашей системы отопления, которая не зависит от работы насоса, что позволяет горячей воде циркулировать от котла и охлаждаться.

Предотвращение обратной циркуляции

Ваши котлы подключены к системе отопления трубами большого диаметра. Часто 28 мм, а иногда и 35 мм в более крупных системах.

Поставьте себя на место воды в вашей системе. Если вы просто взяли две большие трубы для подключения нового котла к вашей системе, собираетесь ли вы выбрать трудный путь вниз по трубам с микротрубками к радиаторам, когда есть простая, большая труба? Если вашему жидкотопливному или газовому котлу постоянно разрешается нагревать водяную рубашку твердотопливного котла, то конечным результатом может быть увеличение, а не уменьшение счета за отопление.

Элементы управления

Большинство из нас очень привыкли к нашим техническим игрушкам, большинство из которых (вы не захотите это слышать) бесполезны! Конечно, вы можете установить часы на твердотопливную систему, но поскольку вам все равно придется вставать утром, чтобы вести журнал, какой в ​​этом смысл?!

Комнатный термостат также может вызывать подогрев, когда вас нет дома, чтобы питать огонь. Производители твердотопливных котлов параноидально относятся к элементам управления, и на то есть веские причины.

Плохо установленная система управления не только выведет вас из строя, но и может вывести из строя ваш котел, если не настроить систему для предотвращения образования конденсата.

Альтернативы:

Вам действительно нужно подключиться к системе центрального отопления, чтобы снизить расходы на нефть/газ? Небольшая печь в средней гостиной будет генерировать столько тепла, что радиатор в этой комнате будет выключен. (Термостатические радиаторные клапаны обязательны!)

Печь большего размера с открытыми дверцами в другие комнаты вполне может отапливать значительную часть вашего имущества, опять же радиаторы выпадают из системы, когда дом нагревается. Результат, уровень комфорта повышается. Счета за топливо снижаются!

Обратите внимание, я НЕ инженер-теплотехник и не сантехник, и не претендую на это, но вышеизложенные пункты не высшая математика, а простая логика.

НЕОБХОДИМО проконсультироваться с обученным (предпочтительно HETAS) инженером. Он или она вложили много времени, усилий и часто денег в то, чтобы научиться делать эти вещи правильно и безопасно.

И еще один простой, но часто игнорируемый пункт. Как найти такого инженера? СПРОСИТЬ! Спросите своих друзей, родственников, желтые страницы, HETAS, кого угодно! Затем попросите инженера дать рекомендации. Если он/она успешно делал это раньше, то у них где-то есть счастливый клиент, который будет рад рассказать об этом. СПРОСИТЬ!

Контактная форма и проезд до выставочного зала Тел. 01501 823006

ОЧЕНЬ полезные ссылки

Ассоциация твердого топлива

Ассоциация твердого топлива Веб-сайт ассоциации твердого топлива. Просмотрите меню «Литература» и загрузите или закажите (FOC) «Руководство по подключению». Превосходный документ и почти библия для проекта.

HETAS

HETAS Руководящий орган промышленности по производству твердого топлива в Англии, но управляет общебританской схемой регистрации инженеров по твердому топливу.

Районы, которые мы охватываем: Глазго, Эдинбург, Западный Лотиан, Мидлотиан, Стерлинг, Перт, Файф, Северный Ланаркшир, Южный Ланаркшир, Шотландские границы Печи DEFRA Бездымные печи Дровяные печи Эдинбургские печи Castelmonte Галереи печей Дровяная печь для пиццы Фотографии установщика печи Запасные части и аксессуары Дизайн печи Инновации Поставщики и производители печей, опросы Часто задаваемые вопросы Ссылки на другие системы Нет дымохода Отзывы Политика в Интернете Полезные ссылки Блог

Как подключить газовый котел на твердом топливе в одну систему. Система отопления с двумя котлами – лучшая альтернатива для непрерывного отопления здания

Двухкотловая схема в последнее время очень широко применяется и вызывает достаточно большой интерес. Когда в одной котельной появляются два тепловых агрегата, сразу возникает вопрос, как согласовать их работу друг с другом. Попробуем ответить на вопрос о подключении двух котлов к одной системе отопления.

Эта информация будет интересна тем, кто собирается строить свою котельную, кто хочет избежать ошибок и для тех, кто не собирается строить своими руками, а хочет донести свои потребности до тех, кто будет монтировать котельная. Не секрет, что у каждого монтажника свои представления о том, как должна выглядеть котельная и зачастую они не совпадают с потребностями заказчика, но важнее в данной ситуации желание заказчика.

Разберем примеры, почему в одном случае котельная работает в автоматическом режиме (котлы согласовываются друг с другом без участия потребителя), а в другом требуется ее включение.

Здесь ничего не требуется, кроме запорной арматуры. Переключение между котлами осуществляется ручным открытием/закрытием двух кранов, расположенных на теплоносителе. А не четыре, чтобы полностью отключить неработающий котел от системы. В обоих котлах чаще всего есть встроенные и использовать их оба одновременно выгоднее, ведь объем системы отопления очень часто превышает возможности одного расширительного бака, взятого отдельно. Во избежание бесполезной установки дополнительного (внешнего) расширительного бака не следует полностью отключать котлы от системы. Необходимо перекрыть их по движению теплоносителя и оставить одновременно включенными в расширительную систему.

Схема подключения двух котлов с автоматическим управлением

Важно! Клапаны должны работать навстречу друг другу, тогда теплоноситель от двух котлов будет двигаться только в одну сторону, в сторону системы отопления.

Для автоматической системы одновременной работы двух котлов необходима дополнительная деталь – это термостат, который отключит циркуляционный насос, если в системе есть дровяной котел или любой другой котел с ручной загрузкой. Необходимо отключить насос на котле. Потому что, когда в нем сгорает топливо, нет смысла гнать теплоноситель через этот котел впустую, мешая работе второго котла. Который подхватит работу, когда первый остановится. При максимальном диаметре и самой высокой марке термостата для отключения помпы вы потратите не более 4000 рублей и получите автоматическую систему.

Видео реализации двух котлов в одной котельной

Возможность использования автоматического и ручного переключения между двумя котлами

Рассмотрим следующие пять вариантов с разными агрегатами в связке с электрокотлом, который находится в резерве и должен включаться в нужный момент:

  • Газ+Электро
  • Дрова + Электроэнергия
  • СНГ + Электро
  • Солнечная + Электро
  • Пеллет (гранулированный) + Электро

Пеллетный и электрический котел

Комбинация из двух котлов – пеллетного и электрического котла – лучше всего подходит для автоматического включения и ручного включения.

Пеллетный котел может остановиться из-за того, что в нем закончились топливные пеллеты. Он испачкался и не был убран. Электрика должна быть готова к включению вместо остановленного котла. Это возможно только при автоматическом подключении. Ручное подключение в этом варианте подходит только в том случае, если вы постоянно проживаете в доме, где установлена ​​такая система отопления.

Котлы на дизельном топливе и электричестве

Если вы проживаете в доме с такой системой подключения двух котлов отопления, то вам вполне подойдет ручное подключение. Электрический котел будет работать как аварийный в случае, если котлы по каким-то причинам вышли из строя. Не просто остановился, а сломался и нуждается в ремонте. Также возможно автоматическое включение в зависимости от времени. Электрический котел может работать в паре со сжиженным газом и солнечным котлом по ночному тарифу. В связи с тем, что ночной тариф дешевле 1 кВт/час, чем 1 литр дизельного топлива.

Комбинация электрического котла и дровяного котла

Эта комбинация подключения двух котлов больше подходит для автоматического подключения и меньше для ручного подключения. В качестве основного используется дровяной котел. Днём он обогревает помещение, а ночью включается электричество. Или в случае длительного пребывания в доме – электрический котел поддерживает температуру, чтобы не заморозить дом. Ручной также можно сэкономить электроэнергию. Электрический котел включится вручную, когда вы уйдете, и выключится, когда вы вернетесь и начнете отапливать дом дровяным котлом.

Комбинация газового и электрического котлов

В данной комбинации подключения двух котлов электрический котел может выступать как в качестве резервного, так и в качестве основного. В этой ситуации больше подходит ручная схема подключения, чем автоматическая. Газовый котел – проверенный и надежный агрегат, способный работать длительное время без поломок. Параллельно не желательно подключать электрокотел к системе подстраховки в автоматическом режиме. В случае выхода из строя газового котла всегда можно включить второй агрегат вручную.

В целях экономии часто используется подключение двух котлов к одной системе отопления. Приобретая несколько тепловых приборов, следует заранее узнать, какие существуют способы их соединения между собой.

Так как дровяной котел работает в открытой системе, совместить его с газовой колонкой, имеющей закрытую систему, непросто. При трубопроводе открытого типа вода нагревается до температуры сто градусов и более при самом высоком высоком давлении. Для защиты от перегрева жидкости ставится расширительный бачок.

Часть горячей воды отводится через баки открытого типа, что способствует снижению давления в системе. Но использование таких спусковых баков иногда приводит к попаданию частиц кислорода в теплоноситель.

Соединение двух котлов в одну систему возможно двумя способами:

  • параллельное подключение газового и твердотопливного котла вместе с предохранительными устройствами;
  • последовательное подключение двух котлов разных типов с использованием теплоаккумулятора.

При параллельной системе отопления в больших домах каждый котел обогревает свою половину дома. Последовательное сочетание газового и дровяного агрегата образуют два отдельных контура, которые объединены тепловым аккумулятором.

Применение теплового аккумулятора

Система отопления с двумя котлами имеет следующую структуру:

  • тепловой аккумулятор и газовый котел объединены с отопительными приборами в замкнутый контур;
  • От дровяного обогревателя к аккумулятору тепла поступает
  • энергий, которые передаются в замкнутую систему.

С помощью теплоаккумулятора можно осуществлять работу системы одновременно от двух котлов или только от газового и дровяного теплового агрегата.

Параллельный замкнутый контур

Для объединения систем дровяного и газового котла применяются следующие устройства:

  • предохранительный клапан;
  • мембранный бак
  • ;
  • манометр;
  • клапан сброса воздуха.

В первую очередь на трубы двух котлов монтируется запорная арматура. Возле дровяного агрегата установлены предохранительный клапан, устройство для выпуска воздуха, манометр.

На ответвление от твердотопливного котла ставится выключатель для функционирования оборота малого круга. Закрепите его на расстоянии одного метра от дровяной каменки. К перемычке добавлен обратный клапан, перекрывающий доступ воды к части контура вакуумируемого твердотопливного агрегата.

Обратка подключена к радиаторам. Обратный поток теплоносителя разделен двумя патрубками. Один подключается через трехходовой клапан к перемычке. Перед разветвлением этих труб монтируют бак и насос.

Тепловой аккумулятор можно использовать в системе параллельного отопления. Схема установки прибора при таком подключении заключается в подключении к нему обратки и подачи, подающего и обратного трубопроводов в систему отопления. Для совместной или раздельной работы котлов на всех узлах системы устанавливаются задвижки, перекрывающие поступление теплоносителя.


Можно комбинировать два обогревателя с ручным и автоматическим управлением.

Подключение с ручным управлением

Включение и выключение котлов осуществляется вручную за счет двух кранов на теплоносителе. Обвязка осуществляется с помощью запорной арматуры.

Расширительные баки устанавливаются в оба котла, которые используются одновременно. Специалисты рекомендуют не отключать бойлеры от системы полностью, а просто подключить их одновременно к расширительному баку, перекрыв движение воды.

Соединение с автоматическим управлением

Установлен обратный клапан для автоматической регулировки двух котлов. Защищает отключения теплового узла от вредных потоков. В остальном способ циркуляции теплоносителя в системе ничем не отличается от ручного управления.

В автоматической системе нельзя блокировать все основные линии. Насос рабочего котла прогоняет теплоноситель через нерабочий агрегат. Вода движется по малому кругу от места подключения котлов к системе отопления через неработающий котел.

Чтобы не расходовать большую часть теплоносителя для неиспользуемого котла, устанавливаются обратные клапаны. Их работа должна быть направлена ​​друг на друга, чтобы вода от двух тепловых устройств направлялась в систему отопления. Клапаны можно поставить на обратку. Также при автоматическом управлении необходим термостат для регулирования насоса.

Автоматическое и ручное управление применяется при комбинировании различных типов отопителей:

  • газовых и твердотопливных;
  • электрические и дровяные;
  • газ и электричество.

Также возможно подключение двух газовых или электрических котлов к одной системе отопления. Установка более двух подключенных тепловых пунктов приводит к снижению эффективности системы. Поэтому больше трех котлов не подключают.

Преимущества двухкотловой системы

Основным положительным моментом установки двух котлов в одной системе отопления является непрерывное поддержание тепла в помещении. Газовый котел удобен тем, что его не нужно постоянно обслуживать. Но на случай аварийного отключения или в целях экономии дровяной котел станет незаменимым дополнением к отоплению.

Система отопления из двух котлов позволяет значительно повысить уровень комфорта. К преимуществам сдвоенного теплового устройства можно отнести:

  • выбор основного вида топлива;
  • возможность управления всей системой отопления;
  • увеличение времени работы оборудования.

Подключение двух котлов к одной системе отопления – оптимальное решение для отопления зданий любых размеров. Такое решение позволит вам долгие годы непрерывно сохранять тепло в доме.

Рассмотрим системы отопления, состоящие из газового и электрического котла. Зачем устанавливать такие системы? Есть несколько вариантов, либо для дублирования системы отопления, если она по какой-то причине выйдет из строя из приборов, то потребитель сможет использовать другую. Но в большинстве случаев установка электрокотла используется для его использования в ночное время, когда тариф на электроэнергию минимальный, при условии оформленного тарифа на электроотопление и наличии 2-х тарифного электросчетчика. Экономический эффект от использования электрокотла в ночное время составляет 2,52 раза. Если электрообогрев используется как вспомогательная система.

Сравним производительность и стоимость электрического отопления с газовым.

Если КПД электрических котлов составляет около 98%, то большинство газовых котлов имеют КПД около 90%, за исключением конденсационных котлов, которые имеют КПД более 100%. Однако следует учитывать, что при расчете КПД большинства газовых котлов (особенно импортных из Германии, Италии и др.) теплотворная способность газа учитывалась порядка 8250 ккал на 1 куб. газа.Однако в сложившейся ситуации газ подается по смешанной системе.Минимальная калорийность смешанного газа должна быть не ниже 7600 ккал.Как показывает практика, многие потребители газа в отопительный период заявляют, что подаваемый им газ значительно ниже 7600 ккал.Поэтому при низкокалорийном газе КПД фирменных газовых котлов будет заявлен производителем.

В расчетах будем использовать теплотворную способность газа 7600 ккал, так как это минимально допустимая калорийность по действующему законодательству. Если сравнить теплотворную способность газа и электроэнергии с КПД, равным 100%, то получим

7600 ккал = 8,838 кВт = 1 кубометр газа.

На практике 100% можно получить только на конденсационных котлах, все остальные будут работать по факту 82% и меньше. То есть при использовании низкокалорийного газа для получения 7600 ккал тепла потребуется затратить не 1 кубометр газа, а 1,18 кубометра газа.

Если электрическое отопление используется в качестве вспомогательной системы.

7600 ккал Топливо эффективность % Расход Цена Результат Преимущество
Газ 82 1,18 у.е. 6 879 8,11 2,52 раза
Электро 98 9,014 кВт 0,357* 3 217

* В расчете использован тариф 0,357 грн за 1кВт при условии оформления тарифа на электроотопление, и основная нагрузка на котел приходится с 23. 00 до 7.00, те электроотопление выступает в качестве доп. система.

На что нужно обратить внимание при установке электрокотла, при его установке в существующую систему отопления, где основным источником отопления был газовый котел.

Рис. 1 Схема последовательного соединения электрокотла Т с газовым котлом без встроенной группы безопасности и расширительного бака. КЭ1 – электрокотел, КГ1 – газовый котел без встроенной группы безопасности и расширительного бака, БР1 – расширительный бак, РО – радиаторы отопления, В – запорная арматура, ВР – регулирующая арматура, КЗ1 – предохранительный клапан, ПВ – автоматический нагнетатель воздуха , М1 – манометр, фильтр Ф1.

В большинстве случаев каждая система отопления индивидуальна. Очень часто у потребителя газовый котел устанавливается единым модулем, т.е. циркуляционный насос и расширительный бак уже установлены в котле. Многие установщики очень часто предлагают сэкономить и предлагают установить электрокотел последовательно, т. е. оба котла работают в общем потоке. Смысл экономии заключается в том, что вам предложат приобрести дешевый котел, в котором нет ни расширительного бака, ни циркуляционного насоса. Такой электрический котел действительно будет дешевле, чем полностью укомплектованный. Многие не задумываясь соглашаются на такое предложение. Однако это сомнительный способ экономии, так как большинство функций в такой схеме выполняет газовый котел, и в случае аварийного отключения газового котла, например, выхода из строя циркуляционного насоса, или расширительного бака и т.д. и т.п. Вся система остановится.

С одной стороны у вас два источника для отопления, а с другой стороны вы сильно зависите от производительности газового котла. Вывод – последовательное подключение электрокотла не всегда обеспечит вам полный комфорт.

Второй способ установки электрокотла в систему отопления с газовым котлом – параллельная установка.


Такой способ установки считается наиболее правильным, так как вы получаете два независимых друг от друга источника отопления, а в случае выхода из строя одного, можете полноценно использовать другой. При несколько больших первоначальных вложениях вы получите максимально надежную и комфортную систему отопления.

Установка твердотопливного котла – первый шаг к эффективному и экономичному поддержанию тепла в доме. Следующими шагами будет регулярное добавление дров или другого твердого топлива. Необходимо поддерживать температуру теплоносителя системы отопления в рабочих пределах даже в ночное время. И даже при посещении дома только в выходные дни требуется поддерживать минимальную температуру во избежание конденсации влаги на внутренних поверхностях в помещении.

Если наличие конденсата не критично, то при выезде после выходных нужно дождаться остановки котла и слить воду из системы отопления, чтобы не допустить замерзания системы. В случае слива воды все металлические элементы подвергаются коррозии при контакте с воздухом.

Слив охлаждающей жидкости не требуется, если вместо воды используется антифриз. Однако при использовании антифризов из-за высокой текучести к резьбовым уплотнениям и к клапанам предъявляются высокие требования.

Наиболее распространенным решением для поддержания температуры в контуре отопления является установка электрического котла вместе с твердотопливным. Минимальное количество дополнительного оборудования позволит электрическому котлу автоматически взять на себя функции отопления, а твердотопливному котлу отключиться, без риска закипания. Также использование электрокотла избавляет от необходимости проводить какие-либо манипуляции с системой отопления, оставляя загородный дом до следующих выходных. Для отслеживания аварийных ситуаций и дистанционного управления электрокотлом есть контролирующий режим работы отопительного оборудования.

Типы электрокотлов

При выборе электрокотла для установки в дополнение к твердотопливному достаточно кратко ознакомиться с основами нагрева воды с помощью электрического тока, чтобы не попасть в сети маркетологов. Электрические котлы работают с КПД около 95%. Не стоит проверять на своей системе отопления правдивость заверений производителя о несравненно высоком КПД их устройств – это может стоить лишних денег, и окупятся они не скоро. Существует три основных типа котлов:

Нагрев в них осуществляется электрическим нагревательным элементом (ТЭНом), который погружается непосредственно в теплоноситель. В контуре такого котла может циркулировать как вода, так и антифриз. Он неприхотлив в эксплуатации, но периодически требует замены ТЭНа из-за образования накипи, снижающей теплоотдачу.

Теплоносителем в них является вода. Нагрев происходит за счет энергии, выделяющейся при протекании электрического тока через теплоноситель в котле между электродами, которые находятся внутри. Может работать без электрического насоса в цепи. Обеспечивает плавный нагрев воды в системе. Со временем в результате электролитических реакций электроды растворяются и требуют замены.

Любая охлаждающая жидкость нагревается за счет вибрации, создаваемой индукционной катушкой. Температура от нагревательного элемента равномерно распределяется по поверхности проточной емкости, что практически полностью исключает возможность образования накипи. Для эффективного использования котла необходима качественная автоматика управления.

Из-за высокой цены индукционные котлы уступают ТЭНовым и электродным. Учитывая вспомогательную функцию электрокотла, вопрос окупаемости инвестиций в передовые технологии отходит на второй план. Основными критериями выбора остаются: мощность, качество материалов устройства, качество сборки и комплектации.

Схема подключения твердотопливного котла

Наиболее эффективная схема подключения твердотопливного (ТТК) и электрического (ЕС) котла – параллельная. Подача в систему отопления обоих котлов осуществляется в одну точку, как и обратка. Данная схема исключает несогласованность работы насоса и потери тепла в теплообменнике ТТК при работе ЭК. Алгоритм работы такой системы можно описать так:

  1. работающий ТТК поддерживает комфортную температуру в помещении;
  2. топливо сгорело, охлаждающая жидкость остывает, при достижении заданной минимальной температуры термостат отключает насос;
  3. температура воздуха в помещении падает ниже комфортной (устанавливается пользователем) и включается ЭК.

Для корректной работы системы необходимо учитывать некоторые особенности подключения устройств и арматуры. Производительность T.T.K. насос должен быть больше, чем у насоса ЭК, чтобы одновременная работа котлов не влияла на скорость прохождения теплоносителя через теплообменник ТТК. В системе отопления на подаче каждого котла должен быть установлен обратный клапан для предотвращения обратного потока.


Для контроля работы насоса ТТК используется термостат, измеряющий температуру теплоносителя на подаче на обратный клапан. Выносной датчик температуры воздуха, контролирующий включение ЭК, должен быть размещен в одном из отапливаемых помещений.

Для управления ЭК также используются, которые позволяют с помощью мобильной связи устанавливать температурный режим включения или выключения котла. Этот способ позволит запрограммировать котел на включение только ночью, чтобы сэкономить электроэнергию и максимально использовать преимущества многозонной тарификации. Также можно задать необходимую температуру воздуха, например, за несколько часов до прибытия на дачу.

При правильном выборе оборудования и фурнитуры для котельной мощность двух котлов, подключенных по предложенной схеме, обеспечит бесперебойное теплоснабжение, создание уюта и комфорта в доме. А для владельцев загородных домов – дополнительное удобство управления системой отопления.

От того, насколько правильно произведена обвязка твердотопливного котла, зависит эффективность его дальнейшей работы и срок службы. В эксплуатации дровяные и угольные теплогенераторы отличаются от агрегатов, использующих другие виды топлива, поэтому требуют особого подхода.

Предлагается подробно рассмотреть, как после монтажа разводки отопления подключить твердотопливный котел, в том числе и своими руками. Описание различных схем подключения котла ТТ к системе отопления вы найдете в этом материале.

Чем отличаются твердотопливные котлы

Помимо сжигания различных видов твердого топлива, теплогенераторы имеют ряд отличий от других источников тепла. Эти особенности следует принимать как данность и всегда учитывать при обвязке твердотопливного котла с водяной системой отопления. Какие они:

  1. Высокая инерция. На данный момент не существует способов резкого тушения горящего твердого топлива в камере сгорания.
  2. Образование конденсата в топке при прогреве. Особенность проявляется из-за поступления в бак котла теплоносителя с низкой температурой (ниже 50°С).

Примечание. Явление инерции отсутствует только у одного типа твердотопливных агрегатов – пеллетных котлов. У них есть горелка, куда дозировано подаются древесные пеллеты, после прекращения подачи пламя гаснет практически сразу.

Схема устройства ТТ-котла прямого сгорания с принудительным впрыском воздуха

Инерционность создает опасность перегрева водяной рубашки подогревателя, вследствие чего в ней закипает теплоноситель. Образуется пар, который создает высокое давление, разрывая корпус агрегата и часть подающего трубопровода. В результате в топочном помещении много воды, много пара и непригодный к дальнейшей эксплуатации твердотопливный котел.

Аналогичная ситуация может возникнуть при неправильном подключении теплогенератора. Ведь по сути нормальный режим работы дровяных котлов является максимальным, именно в это время агрегат достигает своего паспортного КПД. Когда термостат реагирует на достижение теплоносителем температуры 85°С и закрывает воздушную заслонку, горение и тление в топке все равно продолжается. Температура воды повышается еще на 2-4°С и даже больше, прежде чем прекращается ее рост.

Во избежание избыточного давления и последующей аварии в обвязке твердотопливного котла всегда задействован важный элемент – группа безопасности, подробнее о ней будет рассказано ниже.

Еще одной неприятной особенностью эксплуатации агрегата на дровах является появление конденсата на внутренних стенках топки из-за прохождения через водяную рубашку ненагретого теплоносителя. Этот конденсат вовсе не божья роса, так как представляет собой агрессивную жидкость, от которой быстро корродируют стальные стенки камеры сгорания. Затем, смешавшись с золой, конденсат превращается в липкое вещество, оторвать его от поверхности не так-то просто. Проблема решается установкой смесительного узла в контур обвязки твердотопливного котла.

Такой налет служит теплоизолятором и снижает КПД твердотопливного котла.

Владельцам теплогенераторов с чугунными теплообменниками, не боящихся коррозии, рано вздыхать с облегчением. Их может ожидать еще одна беда – возможность разрушения чугуна от температурного удара. Представьте, что в частном доме на 20-30 минут отключили электричество и остановился циркуляционный насос, который гонит воду через твердотопливный котел. За это время вода в радиаторах успевает остыть, а в теплообменнике – нагреться (за счет той же инерции).

Появляется электричество, включается насос и направляет остывший теплоноситель из замкнутой системы отопления в прогретый котел. От резкого перепада температуры в теплообменнике происходит температурный шок, чугунная секция трескается, вода стекает на пол. Ремонтировать очень сложно, не всегда есть возможность заменить секцию. Так что даже в этом случае смесительный узел предотвратит аварию, о которой речь пойдет позже.

Аварийные ситуации и их последствия не описываются с целью отпугивания пользователей твердотопливных котлов или побуждения их к приобретению ненужных элементов трубопроводных схем. Описание основано на практическом опыте, который необходимо всегда учитывать. При правильном подключении теплового агрегата вероятность таких последствий крайне мала, практически такая же, как и для теплогенераторов, использующих другие виды топлива.

Как подключить твердотопливный котел

Каноническая схема подключения твердотопливного котла содержит два основных элемента, позволяющих надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе датчика температуры, показанный на рисунке:


Всегда открытый выход смесительного клапана (левый патрубок на схеме) должен быть направлен на насос и теплогенератор, иначе в малом котловом контуре 9 циркуляции не будет0003

Примечание. Расширительный бак здесь условно не показан – его необходимо подключить к обратке системы отопления перед насосом (по ходу движения воды).

Представленная схема показывает, как правильно подключить агрегат и используется с любыми твердотопливными котлами, в том числе и пеллетными. Можно найти различные общие схемы отопления – с тепловым аккумулятором, бойлером косвенного нагрева или гидравлической стрелкой, на которых этот узел не показан, но он должен быть. Способ защиты от потери влаги в печи подробно рассмотрен в видео:

Задача группы безопасности, устанавливаемой непосредственно на выходе входной трубы твердотопливного котла, состоит в автоматическом сбросе давления в сети при его повышении выше установленного значения (обычно 3 бар). Он это делает, а кроме этого элемент еще и оснащен манометром. Первый выпускает воздух, появляющийся в теплоносителе, второй служит для регулирования давления.

Внимание! На участке трубопровода между группой безопасности и котлом не допускается установка запорной арматуры. Если у вас установлен шаровой кран для отсечки и ремонта деталей группы, снимите ручку со штока.

Как работает схема

Смесительный узел, защищающий теплогенератор от конденсата и температурных перепадов, работает по следующему алгоритму, начиная с растопки:

  1. Дрова только разгораются, насос включен, вентиль со стороны системы отопления закрыта. Охлаждающая жидкость циркулирует по малому кругу через байпас.
  2. При повышении температуры в обратном трубопроводе до 50-55°С, где расположен датчик накладной выносного типа, термоголовка по его команде начинает прижимать шток трехходового клапана.
  3. Клапан медленно открывается и в котел постепенно поступает холодная вода, смешиваясь с горячей водой из байпаса.
  4. По мере прогрева всех радиаторов общая температура повышается, после чего клапан полностью перекрывает байпас, пропуская весь теплоноситель через теплообменник блока.

Важный нюанс. В паре с 3-ходовым клапаном устанавливается специальная головка с датчиком и капилляром, предназначенная для регулирования температуры воды в определенном диапазоне (например, 40. ..70 или 50…80 градусов). Обычная радиаторная термоголовка не подойдет.

Данная схема обвязки самая простая и надежная, вы можете смело установить ее самостоятельно и тем самым обеспечить безопасную работу твердотопливного котла. По этому поводу есть пара рекомендаций, особенно при обвязке дровяного обогревателя в частном доме полипропиленовыми или другими полимерными трубами:

  1. Сделайте участок трубы от котла до металла, а потом проложите пластик.
  2. Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик будет откровенно врать, а трехходовой клапан опаздывать. Для правильной работы агрегата участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.

Соединение медными трубами не защитит полипропилен от разрушения в случае перегрева котла ТТ. Зато позволит корректно работать датчику температуры и предохранительному клапану на предохранительной группе

Еще один момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он показан на схеме – на обратке перед дровяным котлом. В общем, можно поставить насос на подачу, но помните, что было сказано выше: в аварийной ситуации в подающей трубе может появиться пар.

Насос не в состоянии перекачивать газы, поэтому при заполнении камеры паром крыльчатка остановится, циркуляция теплоносителя прекратится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться водой, текущей с обратки.

Способ удешевления обвязки

Удешевить схему защиты от конденсата можно за счет установки трехходового смесительного клапана упрощенной конструкции, не требующей подключения навесного датчика температуры и термоголовки. В нем уже установлен термостатический элемент, настроенный на фиксированную температуру смеси 55 или 60°С, как показано на рисунке:


Клапан специальный трехходовой для твердотопливных котлов ГЕРЦ-Тепломикс

Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первом контуре твердотопливного котла, производятся многими известными брендами – Herz Armaturen, Danfoss, Regulus и другими.

Установка такого элемента однозначно позволяет сэкономить на обвязке котла ТТ. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, и ее отклонение на выходе может достигать 1-2 °С. В большинстве случаев эти недостатки не существенны.

Вариант обвязки с буферной емкостью

Наличие буферной емкости крайне желательно для работы котла на твердом топливе, и вот почему. Чтобы агрегат эффективно функционировал и производил тепло с заявленным в паспорте КПД (от 75 до 85% для разных типов), он должен работать на максимальном режиме. Когда воздушная заслонка закрыта для замедления горения, в топке не хватает кислорода и снижается эффективность горения дров. При этом увеличиваются выбросы оксида углерода (СО) в атмосферу.

Для справки. Именно из-за выбросов в большинстве европейских стран запрещено эксплуатировать твердотопливные котлы без буферной емкости.

С другой стороны, при максимальном сгорании температура теплоносителя в современных теплогенераторах достигает 85°С, а одна закладка дров длится всего 4 часа. Это не устраивает многих владельцев частных домов. Решение проблемы – поставить буферную емкость и включить ее в обвязку котла ТТ так, чтобы она служила накопительной емкостью. Схематично это выглядит так:


Измеряя температуру Т1 и Т2, можно регулировать послойную загрузку бака балансировочным вентилем

Когда топка горит вовсю, буферная емкость аккумулирует тепло (в техническом плане это загружается), и после затухания отдает его в систему отопления. Для контроля температуры теплоносителя, подаваемого в радиаторы, с другой стороны накопительного бака также установлены трехходовой смесительный клапан и второй насос. Теперь совсем не обязательно каждые 4 часа бегать к котлу, ведь после затухания топки буферная емкость какое-то время будет обеспечивать отопление дома. Как долго – зависит от его объема и температуры нагрева.

Ссылка. Исходя из практического опыта, емкость теплоаккумулятора можно определить следующим образом: для частного дома площадью 200 м² потребуется бак объемом не менее 1 м³.

Есть пара важных нюансов. Чтобы схема обвязки работала безопасно, необходим твердотопливный котел, мощности которого хватит для одновременного обогрева и загрузки буферной емкости. Это означает, что требуемая мощность в 2 раза выше расчетной. Еще один момент – подбор производительности насоса таким образом, чтобы расход в контуре котла немного превышал количество воды, протекающей в контуре отопления.

Интересный вариант стыковки ТТ-котла с самодельной буферной емкостью (он же бойлер косвенного нагрева) без насоса был продемонстрирован нами на видео:

Совместное подключение двух котлов

Для увеличения комфорт отопления частного дома, многие хозяева устанавливают два и более источников тепла, работающих на разных энергоносителях. На данный момент наиболее актуальны комбинации котлов на:

  • природный газ и дрова;
  • твердое топливо и электричество.

Соответственно, газовый и твердотопливный котел необходимо подключать таким образом, чтобы второй автоматически заменял первый после сжигания очередной порции дров. Такие же требования выдвигаются к обвязке электрокотла на дровах. Это достаточно просто сделать, когда в схеме обвязки участвует буферная емкость, так как она одновременно играет роль гидропистолета, что показано на рисунке.


Подающие линии котлов подключаются к верхним патрубкам теплоаккумулятора, обратки – к нижним.

Консультации. Вы найдете информацию о расчете объема буферного резервуара.

Как видите, благодаря наличию промежуточного накопительного бака, 2 разных котла могут обслуживать сразу несколько контуров разводки отопления – батареи и теплые полы, и дополнительно нагружать бойлер косвенного нагрева. Но не все ставят теплоаккумулятор с котлом ТТ, так как это недешевое удовольствие. На этот случай есть простая схема, и смонтировать ее можно самостоятельно:


В схеме учтена особенность электрокотла – встроенный циркуляционный насос работает всегда

Примечание. Схема справедлива как для электрических, так и для газовых теплогенераторов, работающих совместно на твердом топливе.

Здесь основным источником тепла является дровяной обогреватель. После того, как дровяная загрузка прогорает, температура воздуха в доме начинает падать, что регистрирует датчик комнатного термостата и тут же включает отопление электрокотлом. Без новой загрузки дров температура в подающем трубопроводе снижается и накладной механический термостат отключает насос твердотопливного агрегата. Если через какое-то время он воспламенится, то все произойдет в обратном порядке. Подробно об этом способе соединения стыков рассказывается в видео:

Обвязка методом первичных и вторичных колец

Есть еще один способ совместной обвязки твердотопливного котла с электрическим для обеспечения большого количества потребителей. Это способ первичных и вторичных циркуляционных колец, предусматривающий гидравлическое разделение потоков, но без применения гидравлической стрелы. Также для надежной работы системы требуется минимум электроники, а контроллер вообще не нужен, несмотря на кажущуюся сложность схемы:

Фишка в том, что все потребители и котлы подключены к одному первичному циркуляционному кольцу как подающим, так и обратным трубопроводом. Благодаря небольшому расстоянию между штуцерами (до 300 мм) перепад давления минимален по сравнению с напором насоса основного контура. Благодаря этому движение воды в первичном кольце не зависит от работы насосов вторичного кольца. Меняется только температура охлаждающей жидкости.

Теоретически в основной контур может быть включено любое количество источников тепла и вторичных колец. Главное правильно подобрать диаметры труб и производительность насосных агрегатов. Фактическая производительность главного кольцевого насоса должна превышать подачу в самом «прожорливом» вторичном контуре.

Для этого необходимо выполнить гидравлический расчет и только тогда можно будет правильно подобрать насосы, поэтому без помощи специалистов обычному домовладельцу не обойтись. Кроме того, необходимо связать работу твердотопливных и электрических котлов путем установки термостатов отключения, как описано в следующем видео:

Вывод

Как видите, правильно провести обвязку твердотопливного котла не так-то просто топливный котел. К вопросу нужно отнестись ответственно и перед выполнением работ по установке и подключению дополнительно проконсультироваться со специалистом, квалификация которого не вызывает сомнений. Например, с тем, кто дает пояснения в представленных видеороликах.

Твердотопливные обогреватели поблизости | Дровяные печи, печи на пеллетах и ​​дровяные печи

Главная»Отопление»Твердотопливные обогреватели

Установка каминной топки, печи на пеллетах и ​​т. д.

Пеллеты могут быть изготовлены из различных источников биомассы, включая опилки лиственных пород, сосновые и семена подсолнечника .

Вам нужна новая система отопления для вашего дома к зиме или вы хотите отремонтировать существующую систему? Нагреватели на твердом топливе могут уменьшить вашу зависимость от традиционных ископаемых видов топлива, таких как нефть и природный газ. Они доступны в виде котлов, печей и многотопливных агрегатов для отопления всего дома, а также в виде печей и каминных топок, которые могут обогревать небольшие площади.

Дилеры Dr. Energy Saver специализируются на твердотопливных обогревателях, а также на всех других типах домашних систем отопления. Эти виды обогревателей, как правило, хорошо подходят для жизни в пригороде, если вы хотите содержать свою систему в чистоте и безопасности. Мы можем помочь вам выбрать лучший обогреватель для вашего дома, и мы позаботимся о том, чтобы у вас всегда была поддержка, необходимая для обслуживания и ремонта.

Если вас интересуют твердотопливные обогреватели для вашего дома, Dr. Energy Saver может помочь вам выбрать и установить подходящую систему. Запланируйте энергоаудит дома у местного дилера уже сегодня!

Получите бесплатную оценку!

Типы твердотопливных обогревателей

Каминные топки

Каминные топки предназначены для установки в существующий камин и работают на дровах, пеллетах или газе. Если вы выберете модель, сертифицированную EPA, каминная топка будет гореть чище, чем обычный открытый камин. Вставка, работающая на природном газе или пропане, позволяет мгновенно разжечь огонь.

Для тех, кто хочет сэкономить на отоплении с помощью каминной топки, есть только два варианта: топка на дровах и топка на пеллетах. Вставки для пеллет предназначены для работы в течение продолжительных периодов времени с использованием автоматической системы подачи энергии для подачи пеллет с постоянной скоростью. Для более прерывистого использования лучшим выбором будет дровяная вставка.

Дровяные печи

Сжигание дров в дровяной печи более эффективно и, как правило, безопаснее, чем в обычных каминах. При сжигании дров в открытом камине большое количество тепла от сгорания и из вашего жилого помещения уходит вверх по дымоходу вместе с сажей и другими вредными побочными продуктами сгорания. Это не только создает опасные условия вокруг камина, но и менее экологично.

Дровяная печь, сертифицированная EPA, будет гореть чище и полнее, производя больше тепла из заданного количества дров. Сегодняшние дровяные печи часто включают мыльный камень для более удобного распределения лучистого тепла.

Печи на пеллетах

Напоминающие корм для кроликов, топливные пеллеты изготавливаются из опилок и древесных отходов — материалов, которые иначе были бы выброшены на свалку. Несмотря на то, что пеллетная печь выглядит как дровяная, она работает по-другому, требуя небольшого количества электроэнергии для работы шнека и вентиляторов. Выхлопные газы из печи можно вывести через узкую дымоходную трубу или даже через стену. Более продвинутые пеллетные печи оснащены термостатом, поэтому можно использовать низкую скорость подачи топлива ночью или при низкой потребности в тепле.

Несмотря на то, что пеллетная печь может не создавать такой романтической атмосферы, как дровяная печь или дровяной камин, это разумный способ отопления, если вы заинтересованы в экономии денег и отказе от ископаемого топлива. Однако имейте в виду, что это вариант отопления, который требует работы со стороны домовладельца. Вам нужно будет держать бункер печи заполненным пеллетами и найти сухое и надежное место для хранения топлива.

Дровяные печи

Доступны различные типы дровяных печей. Домашние дровяные печи обычно устанавливаются в подвале и подключаются к системе воздуховодов, как и любой другой тип печи с принудительной подачей воздуха. Некоторые внутренние дровяные печи могут быть оборудованы для нагрева воды, что устраняет необходимость в отдельном водонагревателе.

Некоторые внутренние дровяные печи модифицированы для сжигания других видов топлива помимо дров. Так называемые многотопливные печи характеризуются комбинацией видов топлива, которые они могут сжигать: дрова/мазут, дрова/газ и т. д. Преимущество многотопливной печи состоит в том, что вы можете использовать древесину в качестве основного топлива, но переключиться на жидкое топливо или газ, которые обеспечивают автоматическую работу печи, когда вас нет дома или когда дрова не используются.

Наружные дровяные печи не являются печами в прямом смысле этого слова, потому что они предназначены для нагрева воды или раствора антифриза. Нагретая жидкость закачивается внутрь, где ее затем можно использовать в качестве источника тепла для системы лучистого отопления или гидровоздушной системы. Независимо от того, какую дровяную печь вы используете, вы получите доступ к комфорту и экономии энергии.

Прочие твердотопливные обогреватели

  • Угольные печи
  • Дровяные котлы
  • Газовые, угольные, дровяные, многотопливные печи и котлы
  • Нефть, уголь, дрова, многотопливные печи и котлы

Чистее, безопаснее и эффективнее

Наконечники для твердотопливного нагрева

  • Подберите обогреватель подходящего размера
  • Содержите помещение и дымоход в чистоте и сухости
  • Выберите профессиональную установку
  • Установите потолочные вентиляторы для распределения теплого воздуха

Твердотопливные обогреватели всех типов намного эффективнее своих предшественников. Например, новые дровяные печи на 30% эффективнее старых. Сегодня они также намного чище.

Новая печь, сертифицированная EPA, в худшем случае производит менее 7,5 граммов в час (г/ч) по сравнению с 40-60 г/ч старых дровяных печей. Если вы используете экологически чистые дрова, вы не будете способствовать глобальному потеплению. Это связано с тем, что оставшиеся выбросы CO2 поглощаются ростом новых деревьев примерно с той же скоростью, с которой они сжигаются.

Твердотопливные обогреватели помогут вам сэкономить деньги уже сегодня

Установка эффективного твердотопливного обогревателя, предлагаемого Dr. Energy Saver, или ремонт существующей системы наверняка повысит комфорт вашего дома и снизит расходы на электроэнергию. Позвоните или свяжитесь с местным дилером через Интернет, если вы готовы установить этот продукт у себя дома!

Найдите местного подрядчика Dr. Energy Saver

ALAKAZARCACOCTDEDCFLGAHIIDILINIAKSKYLAMEMDMAMIMNMSMOMTNENVNHNJNMNYNCNDOHOKORPARISCSDTNTXUTVTVAWAWWVWIWY

Обслуживаемые районы

Дровяные печи и отопление на твердом топливе

Угольные котлы и дровяные печи распространены по всей Великобритании. Современные котлы на биомассе (которые сжигают дрова, пеллеты или древесную щепу) могут быть одним из наиболее дальновидных предлагаемых решений для отопления.

Отопление на твердом топливе особенно важно в сельской местности, где нет подключения к центральному газоснабжению. В этих районах доступность древесины и других материалов из биомассы может сделать твердое топливо наиболее устойчивым и экономичным способом отопления дома и воды в нем.

Дровяные печи

Дровяные печи обычно используются для обогрева помещения, в котором установлен обогреватель. Обычно у них стеклянная дверь и дрова. У них может быть дымоход или дымоход, который проходит через собственность, чтобы отводить тепло в другие области.

Их можно использовать для обогрева радиаторов или горячей воды, если они подключены к вашей системе отопления.

Первоначальные затраты на установку дровяных печей варьируются в зависимости от того, есть ли у вас существующий дымоход, как он облицован и планируете ли вы отапливать только одну комнату или использовать его для нагрева других вещей, таких как вода.

Преимущества

  • Хорошо выглядеть и создавать прекрасную атмосферу
  • Может обеспечивать обогрев при отключении электроэнергии
  • Низкие эксплуатационные расходы, если у вас есть бесплатный или дешевый источник древесины
  • Выбросы углерода ниже, чем у нефти и угля
  • Топливо широкодоступно, возобновляемо и экологично
  • Цены на топливо относительно стабильны

Недостатки

  • Может быть дорого в эксплуатации, особенно при покупке высушенных бревен
  • Требуется постоянный запас журналов и место для хранения
  • Потенциально неудобно, так как вам нужно принести топливо, зажечь и почистить костер
  • Повышенное количество пыли в доме – высокие выбросы частиц
  • Отработанная зола должна утилизироваться должным образом и безопасно
  • Печи, которые работают только на дровах, обычно не горят долго — это можно исправить, установив правильную настройку заслонки или используя многотопливную печь
  • .

Котлы на биомассе

Большинство котлов на биомассе сжигают древесные гранулы или щепу. В некоторых котлах загрузка и розжиг могут быть автоматизированы, а тепло может регулироваться автоматически. Для отопления всего дома это самые простые в использовании и самые популярные котлы на дровах.

Котлы на биомассе больше, чем газовые комбинированные котлы, и вам нужно будет освободить место для хранения пеллет. Первоначальная стоимость также может быть высокой. Но с меньшим счетом за топливо и доступными государственными схемами, такими как RHI, это может быть разумным вложением.

Советы по экономии денег при использовании дровяных горелок и других источников энергии на твердом топливе

Если вы используете твердое топливо, вам необходимо постоянно пополнять запасы, чтобы у вас был источник тепла. И поиск подходящей цены не так прост, как для тех, кто полагается на газовую сеть. Тем не менее, есть еще способы сэкономить на счетах за электроэнергию.

  • Изучите свою печь или котел – некоторые из них позволяют регулировать продолжительность горения дров, и вы будете тратить меньше тепла
  • Присмотритесь к источнику топлива — найдите доступных поставщиков и стравите их друг с другом
  • Торгуйтесь с поставщиком, чтобы получить лучшую цену — никогда не думайте, что цена установлена ​​
  • Соберитесь с друзьями и семьей — групповая покупка поможет вам сэкономить на доставке и получить скидку
  • Ищите возможности – вы можете бесплатно получать древесину или другую биомассу со своей земли или из других источников
  • Сроки имеют решающее значение — покупать топливо летом обычно дешевле, чем в середине зимы
  • Не опаздывайте – если твердое топливо закончится и вам необходимо организовать срочную доставку, возможно, вам придется заплатить дополнительный сбор
  • Подумайте о том, как вы платите — платите за топливо так, как вам выгодно. Если вы достаточно дисциплинированы, чтобы выплачивать компенсацию каждый месяц, кредитная карта с кэшбэком может быть вариантом
  • .

Могут ли потребители твердого топлива сменить источник тепла?

Если вы подключены к магистральной газовой сети, то переход на газ должен быть относительно простым, хотя изначально и дорогим.

Сетевой газ должен быть дешевле твердого топлива, но это не обязательно относится к биомассе — это зависит от эффективности вашей системы и доступа к топливному материалу.

Переход на газ также может упростить покупку энергии. Это может даже повысить ценность вашей собственности.

Если вы ищете эффективность, переход на газ для отопления всего дома при сохранении дровяной печи для обогрева небольших площадей вашего дома может стать ответом.

Если вы не подключены к центральному газу, есть другие варианты:

Электрическое отопление

Это не обязательно более дешевый вариант, но он может быть более удобным и легким для бюджета и поиска. Электричество также может быть лучшим вариантом в долгосрочной перспективе с ростом тарифов на время использования, Умной экспортной гарантией (SEG) и смарт-счетчиками.

По тарифу SEG вы платите за избыточную электроэнергию из возобновляемых источников, которую вы отдаете в Национальную энергосистему.

Первоначальные затраты на установку такой генерации энергии могут быть высокими. Однако домохозяйства, не подключенные к сети, могут получить максимальную выгоду от собственной гидро-, ветровой или солнечной энергии.

Топочный мазут и сжиженный нефтяной газ (СНГ)

Сжиженный нефтяной газ имеет много недостатков, присущих твердотопливным вариантам, и может быть дорогим способом обогрева дома, но мазут, безусловно, стоит рассмотреть.

Печное топливо не без проблем, но считается одним из наиболее доступных вариантов для тех, кто не подключен к газовой сети.

Воздействие систем отопления на твердом топливе на окружающую среду

Сжигание древесины и угля в открытых огнях и печах приводит к выбросу мелких твердых частиц (PM2,5) и вредного диоксида серы (SO 2 ) также выделяется углем, сжигаемым на открытом огне.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
