Схема подключения тепловентиляторов Volcano VR (Вулкано)

ВНИМАНИЕ! Перед началом подключения тепловентиляторов необходимо отключить питание электросети! Подключение кабельных соединений должно выполняться квалифицированным персоналом в соответствии с инструкцией. В связи с тем, что VTS Euroheat обновила свою линейку водяных тепловентиляторов VOLCANO VR, и теперь все они имеют трехскоростной электродвигатель, на наш взгляд целесообразно использовать 3-и наиболее популярные методы электрического подключения тепловентиляторов VOLCANO VR.

Номинальное сечение подключаемого провода 1.5мм2, например, ПВС 3х1.5.

Метод №1 Прямое подключение тепловентиляторов VOLCANO VR к сети

На схеме наглядно показано как подключить тепловентилятор VOLCANO VR напрямую к сети. Где:

«L» — ФАЗА;

«N» — НОЛЬ;

«PE» — ЗЕМЛЯ.

Разберем детально:

Под номером 1 у нас 1-фазное питание сети 220В-50Гц, тепловентиляторы VOLCANO VR питаются от обычной бытовой сети 220В что расширяет сферу их применения.

Под номером 2 находится главный выключатель, предохранители. Рекомендуемое предохранение: от перенапряжения (тепловентилятор VOLCANO VR — 4 A), а также дифференциальное предохранение.

В зависимости от того куда подключить питающий провод фазы, будет зависеть выбор скорости вращения электродвигателя и его производительность в м3/час (расход воздуха):

• Максимальная мощность, фазу подключаем к разъёму №8;
• Средняя мощность, фазу подключаем к разъёму №7;
• Минимальная мощность, фазу подключаем к разъёму №6.

Метод №2 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B)

Преимущество:

• Удобное переключение между скоростями (расходом воздуха) тепловентилятора, по своей структуре, он просто переключает подачу напряжения через фазу, между;
• Управление температурой помещения, при достижении заданной температуры на регуляторе скорости и температуры WING/VR (TR110C-B) он отключает питание вентиляторов;
• Возможность включать и выключать тепловентиляторы через выключатель на панели TR110C-B.

Максимально на один такой регулятор скорости и температуры TR110C-B можно подключить:

• 4 шт. х Volcano V20 (mini) или,
• 2 шт. х Volcano VR1 или,
• 2 шт. х Volcano VR2 или,
• 1 шт. х Volcano VR3 или,
• 1 шт. х Volcano VR-D дестратификатор.

Рекомендуется использовать кабель 5х1мм2.

Максимальная длина кабеля от VOLCANO до регулятора TR110C-B не должно превышать 100м.

Для наших регуляторов скорости и температуры что мы завезли специально для себя, немного иная схема подключения.

Немного изменена нумерация подключения вентиляторов к регулятору скорости и температуры. Данный регулятор является АКЦИОННЫМ, стоит намного дешевле чем регулятор VTS, для хороших клиентов можем его подарить.

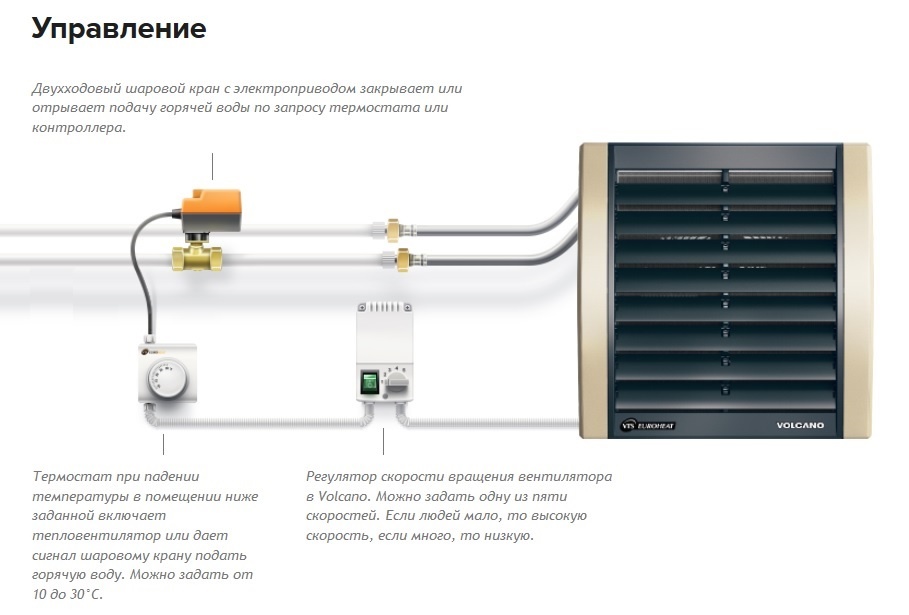

Метод №3 Подключение Тепловентиляторов VOLCANO VR через регулятор скорости и температуры WING/VR (TR110C-B) + двухходовой клапан с сервоприводом

Дополнительным преимуществом применением двухходового сервопривода в системе отопления при помощи водяных тепловентиляторов VOLCANO VR, кроме тех что описано при методе подключения №2, есть возможность перекрыть подачу горячего теплоносителя (воды) на теплообменник тепловентилятора, тем самым если у Вас стоит система автоматики на Вашем котле, есть возможность сэкономить, газ или электричество перекрыв источник потери тепла в системе.

Если у Вас остались вопросы или возникло желание купить водяные тепловентиляторы VOLCANO VR, звоните нам и мы Вас проконсультируем.

---

Скачать прайс в PDF
Прайс с последними актуальными ценами

Сравнение Volcano
Таблица со сравнением всех моделей Volcano

Сравнение автоматики
Таблица со сравнением всех моделей автоматики

Программа подбора
Расчет количества тепловентиляторов для вашего помещения

---

Возврат или обмен
Бесплатный обмен или возврат в течении 14 дней

Гарантия 5 лет
Бесплатная замена или ремонт оборудования

Оплата
Мы принимаем любую форму оплаты

---

---

Как правильно подключить тепловентилятор Volcano

Домой > В помощь строителю > Оборудование и инструменты > Как правильно подключить тепловентилятор Volcano

28. 01.2021 в рубрике “Оборудование и инструменты” Оставить комментарий

Тепловентиляторы Volcano считаются одними из лучших в мире, в том числе и в нашей стране. Спрос на них очень высокий. Это было бы невозможно, если бы не высокое качество, которым славится польский бренд.

Особое внимание на себя обращают стационарные тепловентиляторы, интегрирующиеся с системой отопления. Это водяные модели, которые своим появлением на рынке произвели настоящий фурор. Подключение устройств к системе отопления не такое сложное, как кажется многим. Подробнее ознакомиться с особенностями тепловентиляторов Volcano VR3 EC 13-75 кВт можно на сайте novosibirsk.volcano-pl.ru.

Как подключить тепловентилятор Volcano



В комплекте идёт специальная монтажная консоль. Можно установить и без нее, но с ней намного удобнее потом обслуживать устройство, осматривать, вытирать элементарно пыль.

Кроме того, монтажная консоль позволяет поворачивать устройство в горизонтальном положении на 180 градусов, что тоже удобно, когда необходимо менять направление потока воздуха. Сначала необходимо определиться с местом, где будет установлен водяной стационарной тепловентилятор Volcano.

Он может быть установлен:

• На стене
• На потолке
• В углу помещения.

Также это может быть сразу несколько тепловентиляторов, если площадь помещения большая.

На стене сначала делается разметка для крепления консоли. Затем высверливают отверстия соответствующего диаметра с применением дрели. Далее на корпусе устройства делаются отверстия для консоли.

В них помещают специальные втулки, которые надеваются плечи консоли. Всё это фиксируется надежно специальными крепежными элементами, которые идут в комплекте с устройством. Основные монтажные работы самого устройства завершены. Осталось только подключить его к системе отопления.

Подключение тепловентилятора в системе отопления

Это не так сложно, как кажется. Лучше не спешить и подробно изучить инструкцию. Необязательно чтобы трубы находились где-то рядом. Можно подвести их, используя специальные гибкие трубы. Они соединяются с патрубками в боковой части устройства на входе и выходе.

Схема того, как всё это должно выглядеть, есть в официальной инструкции. Если нет уверенности в своих силах, либо речь идёт о каком-то крупном серьезном объекте, лучше не пытаться подключить устройства самостоятельно.

Это должны делать профессионалы, чтобы никаких ошибок допущено не было. Это важно. Иначе придется все переделывать, что подразумевает временные и дополнительные финансовые затраты. Грамотно подобранные по мощности тепловентиляторы прекрасно будут справляться со своими функциями.
