Электроприводы для запорной арматуры – задвижек, кранов, вентилей, затворов, шибера
Электропривод для запорной арматуры – это электромеханическое оборудования для дистанционного управления открытием и закрытием задвижек, кранов, вентилей, клапанов, затворов, шиберов и другой трубопроводной арматуры. Напряжение питания от трехфазной сети 380В с частотой 50 Гц. Классифицируются по степени защиты – общепромышленные, взрывозащищенные, типу действия – многооборотные, неполнооборотные (однооборотные, четвертьоборотные), прямоходные, рычажные. Производители – ГЗ Электропривод, AUMA (АУМА), Belimo, Тулаэлектропривод.
Цена
от 8710 грн
Каталог
| Многооборотные | Однооборотные | Четвертьоборотные | Взрывозащищенные |
Технические характеристики электроприводов запорной арматуры
В таблице указаны основные технические характеристики многооборотных общепромышленных и взрывозащищенных электрических приводов типа ГЗ для задвижек, вентилей, кранов: тип присоединения к арматуре по ОСТ 26-07- 763-73, номинальный крутящий момент на выходном валу, параметры двигателя, скорость вращения вала, настраиваемое число оборотов выходного вала, необходимое для закрытия/открытия арматуры, масса.
| Маркировка | Тип | Номинальный крутящий момент, Нм | Частота вращения вала, об/мин. | Настраиваемое число оборотов выходного вала. | Характеристики электродвигателя | Вес, кг | ||
| Мощность, кВт | Номинальный ток, А | Пусковой ток, А | ||||||
| ГЗ-А.70 | А | 70 | 24 | 1-26 | 0.18 | 1.2 | 5 | 23 |
| ГЗ-А.100 | 100 | 1-300 | 0.25 | 1.5 | 6 | 38 | ||
| ГЗ-ВА.100 | 57 | |||||||
| ГЗ-А.150 | 150 | 0.37 | 1.6 | 7 | 38 | |||
ГЗ-ВА. 150 | 57 | |||||||
| ГЗ-Б-200 | Б | 200 | 0.55 | 2.3 | 12 | 52 | ||
| ГЗ-ВБ.200 | 71 | |||||||
| ГЗ-Б.300 | 300 | 24,36 | 0.75 | 2.8 | 16 | 53 | ||
| ГЗ-ВБ.300 | 73 | |||||||
| ГЗ-В.600 | В | 600 | 1-400 | 1.5 | 6 | 32 | 115 | |
| 138 | ||||||||
| ГЗ-В.900 | 900 | 2.2 | 9.8 | 50 | 120 | |||
| ГЗ-ВВ.900 | 138 | |||||||
| ГЗ-Г.2500 | Г | 2500 | 24 | 5.5 | 16 | 105 | 195 | |
ГЗ-ВГ. 2500 | 241 | |||||||
| ГЗ-Д.5000 | Д | 5000 | 12 | 16 | 258 | |||
| ГЗ-ВД.5000 | 305 | |||||||

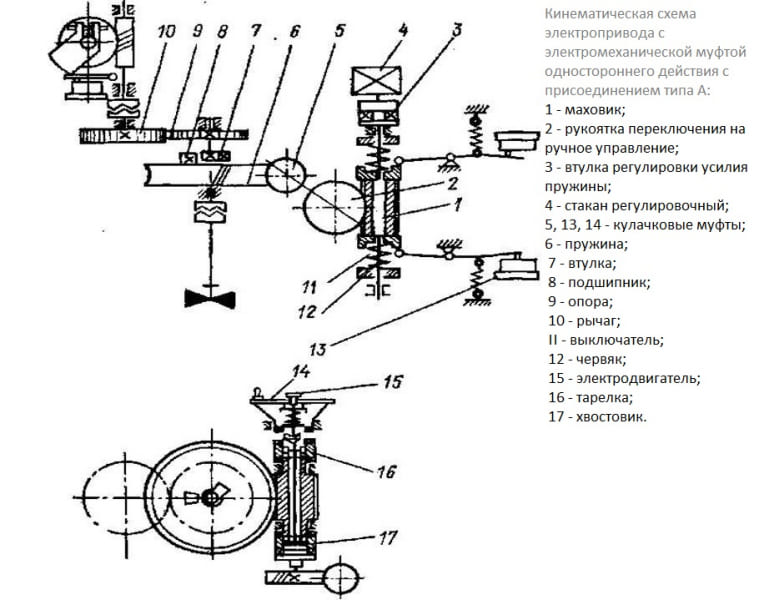

Принцип работы и устройство электрического привода
Основные элементы конструкции электропривода: трехфазный электродвигатель, понижающий редуктор, моментные и концевые микровыключатели. Тип передачи редуктора может быть червячный, планетарный, цилиндрический, кулисно-винтовой, комбинированный. При подаче питания, двигатель электропривода начинает вращения передавая крутящий момент, через редуктор, на шпиндель запорной арматуры.
Дистанционное управление, регулировка, настройка выполняется блоком управления электроприводом БУЭП.
В таблице детали конструкции электропривода для арматуры.
| № | Деталь привода | № | Деталь привода |
| 1 | Электродвигатель | 11 | Набор тарельчатых пружин |
| 2 | Маховик ручного дублера | 12 | Корпус клеммной коробки |
| 3 | Прямозубая цилиндрическая шестерня | 13 | Двухсторонняя муфта ограничения крутящего момента |
| 4 | Корпус IP65, IP66, IP67, IP68, 1ExdllBT4. | 14 | Ограничитель хода выходного вала |
| 5 | Переходной вал ограничителя хода | 15 | Индикатор положения затвора арматуры |
| 6 | Рычаг переключения режимов | 16 | Клеммная колодка |
| 7 | Выходной вал | 17 | Передняя крышка корпуса |
| 8 | Пружина полуавтоматической муфты | 18 | Окно индикатора положения затвора арматуры |
| 9, 10 | Червячная передача | 19 | Крышка клеммной коробки |
Электрическая схема подключения эл привода
| Контакт | Расшифровка | Контакт | Расшифровка | Контакт | Расшифровка |
| М | Электродвигатель | 2ВМО | Микровыключатель индикатора моментной муфты | ЛМ | Сигнальная лампа «Перегрузка» |
| 1КВО | Концевой выключатель ОТКРЫТО | 2ВМЗ | Н | Нагревательное сопротивление | |
| 1КВЗ | Концевой выключатель ЗАКРЫТО | МО | Магнитный пускатель открытия | R | Потенциометр |
| 2КВО | Концевой выключатель индикатора положений ОТКРЫТО | МЗ | Магнитный пускатель закрытия | F | Предохранитель |
| 2КВЗ | Концевой выключатель индикатора положений ЗАКРЫТО | ЛЗ | Сигнальная лампа ЗАКРЫТО | БТ | Блок тепловой защиты |
| 1ВМО | Моментный выключатель открытия | КО | Кнопка управления «Открыть» | ТС | Термореле электродвигателя |
| 1ВМЗ | Моментный выключатель закрытия | КЗ | Кнопка управления «Закрыть» | П | Переключатель цепей управления |
| ЛО | Сигнальная лампа ОТКРЫТО | КС | Кнопка управления «Стоп» | СК | Микропереключатель, блокирующий запуск двигателя при работе в ручном режиме |
Обозначение и расшифровка маркировки
Маркировка электропривода содержит информацию о производителе, степени защиты, типе монтажа, номинальном крутящем моменте на валу, климатическом исполнении, категории размещения, дополнительных устройствах:
- Условное обозначение;
- Взрывобезопасный;
- Тип присоединения к арматуре;
- Крутящий момент;
- Электронный блок концевых выключателей.
Купить электропривод для задвижки, крана, вентиля, затвора, шибера
У Систем Качества можете купить электроприводы многооборотные, неполнооборотные, однооборотные, четвертьоборотные, прямоходные, рычажные в общепромышленных и взрывозащищенных исполнениях. Подберем электрические приводы для задвижек, кранов, вентилей, клапанов, затворов, шиберов и другой запорной арматуры. Всегда на складе оприводы производства заводов Украины, Китая, России, Польши, Испании, Португалии, Турции, Словакии, торговых марок ГЗ Электропривод, АУМА, Белимо, Тулаэлектропривод, Avk, Hawle, Vag. Все оборудование и узлы проходят испытания, проверку на стенде на соответствие параметрам указанным в ГОСТ. В комплекте поставки: электропривод, паспорт совмещенный с инструкцией по эксплуатации и обслуживанию, сертификат (может прилагаться в зависимости от фирмы производителя и серии).
Выполним диагностику и ремонт эл приводов, обратных клапанов, шаровых кранов, затворов баттерфляй, вентилей, задвижек, затворов дисковых поворотных, устраним неисправности и дефекты, проведем ревизию.
Гарантия 12 месяцев при условии соблюдения условий эксплуатации.
Цена электроприводов в Украине
Цена электропривода для трубопроводной арматуры зависит от производителя, степени защиты, крутящего моента и года выпуска (новая, складское хранение, после ревизии). Для опта действует система скидок 5-15% от прайса. Для подбора электрического привода для кранов, затворов, задвижек, вентилей, шиберов, клапанов и другой запорной арматуры – обратитесь к менеджеру или отправьте запрос на почту.
Компания Системы Качества поставщик надежных электроприводов
Задвижки 30с941нж с электроприводом стальные, цены на сайте
* цены на сайте розничные. Возможна скидка до 30% от суммы счета. Присылайте заявку!
| Задвижка 30с941нж с электроприводом стальная фланцевая Ду-50 Ру-16Задвижка 30с941нж с электроприводом стальная (сталь) фланцевая Ду-50 Ру-16 Артикул: 2100130 Под заказ | |||
| Задвижка 30с941нж с электроприводом стальная фланцевая Ду-80 Ру-16Задвижка 30с941нж с электроприводом стальная (сталь) фланцевая Ду-80 Ру-16 Артикул: 2100131 Под заказ | 117 276 р. | ||
| Задвижка 30с941нж с электроприводом стальная фланцевая Ду-100 Ру-16Задвижка 30с941нж с электроприводом стальная (сталь) фланцевая Ду-100 Ру-16 Артикул: 2100132 Под заказ | 145 106 р. | ||
| Задвижка 30с941нж с электроприводом стальная фланцевая Ду-150 Ру-16Задвижка 30с941нж с электроприводом стальная (сталь) фланцевая Ду-150 Ру-16 Под заказ | |||
| Задвижка 30с941нж с электроприводом стальная фланцевая Ду-200 Ру-16Задвижка 30с941нж с электроприводом стальная (сталь) фланцевая Ду-200 Ру-16 Артикул: 2100134 Под заказ | 288 479 р. | ||
| Задвижка 30с941нж с электроприводом стальная фланцевая Ду-250 Ру-16Задвижка 30с941нж с электроприводом стальная (сталь) фланцевая Ду-250 Ру-16 Артикул: 2100135 Под заказ | 380 054 р. | ||
| Задвижка 30с941нж с электроприводом стальная фланцевая Ду-300 Ру-16Задвижка 30с941нж с электроприводом стальная (сталь) фланцевая Ду-300 Ру-16 Артикул: 2100136 Под заказ |
org/Offer”>109 349 р.
org/Offer”>204 172 р.
org/Offer”>464 949 р.| Оформляйте заказы — привезем очень быстро! | ЗАПРОСИТЬ СЧЕТ |
Экспресс заявка
Не забудьте прикрепить реквизиты или указать ФИО полностью, если делаете заказ как частное лицо!
Напишите или прикрепите заявку и свои реквизиты – и мы сможем выслать Вам счет в течение 30-60 минут.
Я ознакомлен и согласен с условиями политики конфиденциальности
Ответ на заявку с позициями из наличия в течение 30-60 минут!
Ответ по нестандартным заказным позициям в течение дня.
Документация:
Паспорт
Описание:
Технические характеристики задвижек 30с941нж с электроприводом
| Наименование параметра | Значение | ||||||
| Диаметр номинальный DN, мм | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| Давление номинальное, МПа(кгс/см2) | 1,6 (16) | ||||||
| Рабочая среда | вода, пар, масло, нефть, природный газ, жидкие неагрессивные нефтепродукты, неагрессивные жидкие и газообразные среды, по отношению к которым материалы, применяемые в задвижке, коррозионностойкие | ||||||
| Температура рабочей среды, oC | От +40 до +450 | ||||||
| Минимальная температура окружающего воздуха, oC | -40 | ||||||
| Класс герметичности | А по ГОСТ 9544-2005 | ||||||
| Присоединение | фланцевое | ||||||
| Конструкция шпинделя | выдвижной | ||||||
| Условия эксплуатации | У1 | ||||||
Устройство задвижек 30с941нж под электропривод
| DN | D | L | h3 |
| 50 | 160 | 180 | 303 |
| 80 | 195 | 210 | 346 |
| 100 | 215 | 230 | 399 |
| 150 | 280 | 280 | 577 |
| 200 | 335 | 330 | 690 |
| 250 | 405 | 450 | 838 |
| 300 | 460 | 500 | 986 |
Совместимость задвижек 30с941нж с электроприводом
| Диаметр номинальный DN, мм | Условное обозначение электропривода | Момент, Н*м | Количество оборотов шпинделя |
| 50 | ГЗ-А. 70 | 52 | 15 |
| 80 | ГЗ-А.100 | 84 | 23 |
| 100 | ГЗ-А.100 | 84 | 24 |
| 150 | ГЗ-А.150 | 100 | 33 |
| 200 | ГЗ-Б.200 | 160 | 43 |
| 250 | ГЗ-Б.300 | 280 | 43 |
| 300 | ГЗ-Б.300 | 300 | 53 |
Основные технические данные электропривода
| Условное обозначение | Тип присоедин. к арматуре по ОСТ 26-07-763-73 | Номинальный крутящий момент на выходном валу | Частота вращения вала, об/мин. | Электродвигатель | Вес | |||
| Мощность | Номинальный ток | Пусковой ток | ||||||
| Нм (кгс*м) | Стандарт | По заказу | кВт | А | А | кг, ± 8% | ||
ГЗ-А. 70 | A | 70 (7) | 24 | 12, 18 | 0,18 | 1,6 | 3,18 | 25 |
| ГЗ-А.100 | A | 100 (10) | 24 | 18, 36, 48 | 0,25 | 1,8 | 7 | 32 |
| ГЗ-А.150 | A | 150 (15) | 24 | 18, 36, 48 | 0,37 | 2,5 | 8,84 | 32 |
| ГЗ-Б.200 | Б | 200 (20) | 24 | 18, 36, 48 | 0,55 | 2,4 | 12,8 | 47 |
| ГЗ-Б.300 | Б | 300 (30) | 24, 36 | 18, 36, 48 | 0,75 | 2,8 | 16,5 | 47 |
Условия эксплуатации электропривода
Электропривод ГЗ-А.70
Электроприводы ГЗ-А, ГЗ-Б
| Наименование параметра | Значение |
| Климатическое исполнение | по ГОСТ 15150 |
| Среда | воздух |
| Рабочий диапазон температур: | от -45 oС до +60 oС (У1) от -60 oС до +60 oС (УХЛ1) от -10 oС до +65 oС (T1) |
| Относительная влажность (верхнее значение) | 100% при oС |
Возможные места установки:
- стационарные;
- в помещении;
- на открытом воздухе, под навесом.
Степень защиты корпуса по ГОСТ 14254 – IP65!
по заказу для ГЗ-А.100, ГЗ-А.150, ГЗ-Б.200, ГЗ-Б.300:
- IP67 – погружение на глубину не более 1,5 метра, не более чем на 1 час 30 минут;
- IP68 – погружение на глубину не более 3 метров, не более чем на 3 часа.
Устройство электропривода ГЗ-А.70
| №, п/п | Наименование детали |
| 1 | Электродвигатель |
| 2 | Предохранительный колпак |
| 3 | Прямозубая цилиндрическая шестерня |
| 4 | Основной корпус |
| 5 | Шестерня червячной пары ограничителя хода выходного вала |
| 6 | Рычаг переключения режимов работы |
| 7 | Выходной вал |
| 8 | Пружина муфты выходного вала |
| 9 | Червячное колесо |
| 10 | Червячный вал |
| 11 | Набор тарельчатых пружин муфты перегруза |
| 12 | Ограничитель крутящего момента |
| 13 | Индикатор положения затвора арматуры |
| 14 | Ограничитель хода выходного вала |
| 15 | Клеммная колодка контактных соединений |
| 16 | Крышка клеммной колодки |
| 17 | Окошко индикатора положения затвора арматуры |
| 18 | Крышка |
Устройство электроприводов ГЗ-А.
100, ГЗ-А.150, ГЗ-Б.200, ГЗ-Б.300| №, п/п | Наименование детали |
| 1 | Электродвигатель |
| 2а | Вал маховика ручного дублера |
| 3 | Прямозубая цилиндрическая шестерня |
| 4 | Основной корпус |
| 5 | Переходной вал ограничителя хода |
| 6а | Рычаг переключения режимов |
| 7 | Выходной вал |
| 8а | Пружина полуавтоматической муфты |
| 9 | Червячное колесо |
| 10 | Червячный вал |
| 11 | Набор тарельчатых пружин муфты |
| 12 | Монтажный фланец |
| 13 | Двухсторонняя муфта ограничения крутящего момента |
| 14 | Ограничитель хода выходного вала |
| 15 | Индикатор положения затвора арматуры |
| 16 | Клеммные колодки контактных соединений |
| 17 | Передняя крышка корпуса |
| 18 | Окошко индикатора положения затвора арматуры |
| 19 | Кнопки местного управления ОТКРЫТЬ (open) ЗАКРЫТЬ (close) |
| 20 | Заглушка |
Электрическая схема управления электроприводом ГЗ-А.
.gif)
70В случае использования для дистанционного управления электроприводом ГЗ-А.70 блока БУЭП-2 применяется схема, приведенная ниже.
| Обозначение | Расшифровка |
| М | Электродвигатель |
| 1КВО | Конечный микровыключатель ОТКРЫТО |
| 1КВЗ | Конечный микровыключатель ЗАКРЫТО |
| 1МВО | Муфтовый микровыключатель открытия |
| 1МВЗ | Муфтовый микровыключатель закрытия |
| МО | Магнитный пускатель открытия |
| МЗ | Магнитный пускатель закрытия |
| ЛО | Сигнальная лампа ОТКРЫТО |
| ЛЗ | Сигнальная лампа ЗАКРЫТО |
| 2КВО | Конечный микровыключатель индикатора положений ОТКРЫТО |
| 2КВЗ | Конечный микровыключатель индикатора положений ЗАКРЫТО |
| КО | Кнопка управления «Открыть» |
| КЗ | Кнопка управления «Закрыть» |
| КС | Кнопка управления «Стоп» |
| ЛМ | Сигнальная лампа «Муфта» («Перегрузка») |
| Н | Нагревательный элемент |
| R | Омический датчик (опционально) |
| F | Предохранитель |
| БТ | Блок тепловой защиты |
| ТС | Термореле электродвигателя |
При достижении предварительно установленной величины крутящего момента в положении ЗАКРЫТО или ОТКРЫТО, либо в случае аварийного заклинивания штока затвора арматуры в промежуточном положении, выходной вал с червячным колесом останавливается, а червячный вал, ввинчиваясь в венец червячного колеса, вследствие продолжающегося вращения ротора электродвигателя, начинает перемещаться в осевом направлении, сжимая тарельчатые пружины.
Величина сжатия тарельчатых пружин определена необходимым усилием уплотнения затвора арматуры и устанавливается при настройке электропривода. Поступательное движение червячного вала приводит к перемещению вала ограничителя крутящего момента. Вал ограничителя крутящего момента поворачивает моментные эксцентрики, нажимая кнопки муфтовых микровыключателей, размыкает цепь управления питанием двигателя электропривода.
Для управления электроприводом применяется электрическая схема.
При достижении затвором арматуры конечных положений ОТКРЫТО или ЗАКРЫТО, срабатывают конечные микровыключатели 1КВО и 1КВЗ, отключая питание двигателя электропривода.
При превышении установленного максимального крутящего момента при открытии или закрытии затвора арматуры, срабатывают муфтовые микровыключатели 1МВЗ и 1МВО, отключая питание двигателя электропривода. Муфтовые микровыключатели 1МВЗ и 1МВО после срабатывания возвращаются в первоначальное положение при вращении вала в обратную сторону.
Электрическая схема управления электроприводами ГЗ-А.100, ГЗ-А.150, ГЗ-Б.200, ГЗ-Б.300
В случае использования для дистанционного управления электроприводом серии ГЗ блока БУЭП применяется схема, приведенная ниже.
| Обозначение | Расшифровка |
| М | Электродвигатель |
| 1КВО | Конечный микровыключатель ОТКРЫТО |
| 1КВЗ | Конечный микровыключатель ЗАКРЫТО |
| 1МВО | Муфтовый микровыключатель открытия |
| 1МВЗ | Муфтовый микровыключатель закрытия |
| МО | Магнитный пускатель открытия |
| МЗ | Магнитный пускатель закрытия |
| ЛО | Сигнальная лампа ОТКРЫТО |
| ЛЗ | Сигнальная лампа ЗАКРЫТО |
| 2КВО | Конечный микровыключатель индикатора положений ОТКРЫТО |
| 2КВЗ | Конечный микровыключатель индикатора положений ЗАКРЫТО |
| КР | Дискретный переключатель |
| КО | Кнопка управления «Открыть» |
| КЗ | Кнопка управления «Закрыть» |
| КС | Кнопка управления «Стоп» |
| ЛМ | Сигнальная лампа «Муфта» («Перегрузка») |
| Н | Нагревательный элемент |
| R | Омический датчик (опционально) |
| F | Предохранитель |
| БТ | Блок тепловой защиты |
| П | Переключатель цепей управления |
| ТС | Термореле электродвигателя |
| СК | Микропереключатель, блокирующий запуск электродвигателя при работе электропривода в ручом режиме |
В корпусе электропривода установлены: червячный редуктор, состоящий из червячного вала и червячного колеса, размещенного на выходном валу, ограничитель хода выходного вала, двухсторонняя муфта ограничения крутящего момента (моментная муфта), клеммная колодка контактных соединений.
К корпусу крепятся: электродвигатель и монтажный фланец. Для обеспечения управления приводом от маховика ручного дублера на выходном валу установлена полуавтоматическая муфта с пружиной, позволяющая производить операции по открытию и закрытию арматуры при отсутствии электропитания электропривода.
При пуске электропривода вращение от электродвигателя передается выходному валу через прямозубую цилиндрическую шестерню, червячный вал и червячное колесо. Через переходный вал вращение также передается на ограничитель хода выходного вала и индикатор положения затвора арматуры, что позволяет автоматически выключаться электродвигателю при достижении электроприводом заданных параметров.
При достижении затвором арматуры крайних положений ОТКРЫТО или ЗАКРЫТО, срабатывают конечные микровыключатели 1КВО или 1КВЗ, отключая питание электродвигателя электропривода.
При превышении установленного крутящего момента при закрытии и открытии затвора арматуры, срабатывают муфтовые микровыключатели ВМЗ и ВМО, отключая питание электродвигателя электропривода.
Муфтовые микровыключатели ВМЗ и ВМО после срабатывания возвращаются в первоначальное положение при вращении выходного вала в обратную сторону.
Установка и эксплуатация стальных задвижек 30с941нж с электроприводом
К эксплуатации задвижек допускается персонал, изучивший принцип работы данных устройств и знающий правила техники безопасности. Место установки должно быть свободно для беспрепятственного доступа персонала.
Задвижка 30с941нж присоединяется к трубопроводу посредством фланцевого соединения – в соответствии с требованиями ГОСТ 12820-80. На лицевой стороне корпуса изделия нанесена маркировка, указывающая на условное давление рабочей среды («PN», измеряется в кгс/см2) и диаметр условного прохода («ДУ», измеряется в мм). Монтаж производится с полностью закрытым затвором. Установочное положение – электроприводом вверх. Направление движение рабочего потока может осуществляться с любой стороны магистральных фланцев. стальная задвижка с электроприводом 30с941нж оснащена металлической уплотнительной поверхностью.
Коррозионностойкая сталь, наплавленная на уплотнительную поверхность клина и корпуса, обеспечивает необходимую герметичность и увеличивает эксплуатационный ресурс изделия.
Стальные клиновые задвижки 30с41нж и 30с941нж с электроприводом представлены в нашем каталоге. На сайте размещена подробная техническая информация об изделиях, сертификаты соответствия и паспорта. Мы предлагаем конкурентные цены на задвижки 30с941нж и выгодные условия сотрудничества.
Электрические приводы и редукторы от ведущего мирового производителя приводов.
из
- 0
- 1
- 2
- 3
- 4
- 5
Как мы справляемся с самыми разнообразными задачами на благо наших клиентов
подробнее
Приводы PROFOX проверены в очистке воды в Кейптауне
Почти 200 приводов AUMA PROFOX для холодильной установки в Дубае
Приводы AUMA решают задачи геотермальной энергетики
больше новостей
AUMA разрабатывает и производит электрические приводы и редукторы клапанов уже 50 лет и в настоящее время является одним из ведущих производителей в отрасли.
