Схема рециркуляции гвс через полотенцесушитель: Рециркуляция ГВС в частном доме: схема обвязки водонагревателя

Инструкция по подключению полотенцесушителя к бойлеру

Содержание

1. Плюсы и минусы запитывания полотенцесушителя от бойлера
2. Какой водонагреватель надо для полотенцесушителя
3. Как правильно подсоединить бойлер к полотенцесушителю

Подключение полотенцесушителя к водонагревателю – неоднозначное решение, вызывающее много скептицизма, но все же является реальным применением технических возможностей и затребовано в условиях отключения отопления.

Подразумевается соединение бойлера так, чтобы вода поступала через полотенцесушитель, включение стандартного водяного змеевика в ванной в линию подачи ГВС водонагревателя сразу же на выходе от бака, чтобы по пути к точкам водоразбора горячая жидкость сначала нагревала его.

Конечно, можно поставить полностью электрические сушилки или водяные с ТЭНом. Но в ряде случаев нагрев полотенцесушителя при отключении отопления хотя бы частично решают, подсоединив его к подводке водонагревателя.

Плюсы и минусы запитывания полотенцесушителя от бойлера

Горячая вода в змеевик поступает от системы центрального отопления, но его включают только в отопительный сезон. Возникает необходимость задействования конструкции каким-либо способом в неотапливаемое время, и можно ли запитать полотенцесушитель от водонагревателя.

Технически к линии подачи от бойлера возможно подключить все что угодно: не только полотенцесушитель, но и теплый пол, и подобное. Но возможностей водонагревателя не хватит на полноценный нагрев, результат будет создаваться, скорее, «попутно» и будет минимальным, но все же в случае со змеевиком в небольшом помещении его может хватить.

Минусы:

• возрастают теплопотери у водонагревателя, так как вода, попадая в полотенцесушитель, охлаждается, снимается достаточно много тепла с ЭВН. Решение: предел нагрева повышают, например, с выставляемого в обычной ситуации +55 до +65° C. Но это добавляет еще один минус: чем выше температура, тем интенсивнее образовывается накипь;
• повышаются энергозатраты;
• изначально некоторое количество воды из крана будет холоднее, так как она идет через дополнительную конструкцию;
• малая эффективность, нагрев позволит сушить вещи, отапливать ванную, но на минимальных температурах;
• установка не сложная, но трудозатратная: потребуется врезка в трубы с установкой отсекающих кранов, тройников.

При запитывании полотенцесушителя от бойлера горячей воды прогреваться змеевик полностью будет только при открытии смесителей, результат будет минимальным, и все-таки, надо отметить, ощутимым, так как помещение ванной небольшое, закрытое. Особенно нагрев будет заметен при заполнении и принятии ванны – удастся немного прогреть комнату и даже высушить пару полотенец.

По температуре только при открытии кранов надо уточнить. Емкостный водонагреватель работает так: первичный цикл до выставленного предела, затем режим поддержания. Бак как термос, остывает на 1 – 2 градуса в час. То есть, жидкость в полотенчике, поскольку он связан с емкостью, будет сохранять некоторое количество тепла, хотя и небольшое из-за отдаленности и отсутствия протока.

Плюсы:

• уровень эффективности минимальный, ощутимый летом. Необходимость в электросушителе может отпасть, что позволит немного сэкономить;
• круглогодичная работа – при включении отопления змеевик легко отсекается и переключается.

Есть две категорично противоположные позиции:

Против	За
Бессмысленное решение, так как для полноценной работы требуется постоянная циркуляция горячей жидкости.	Все краны точек водозабора – после полотенцесушителя. Где бы ни открывался клапан – горячая вода течет через него, происходит нагрев.
Не успевает прогревать помещение или сушить, так как работает, только когда открыты краны водоразбора.	Результативность заметная, так как усиливается следующим: режим поддержания водонагревателя сохраняет определенный уровень тепла в трубе; ванная комната маленькая, закрытая, тепло сохраняется.
Полотенчик будет забирать много тепла от бойлера, а эффекту будет мало.	Теплопотери не пропадают, используются – они остаются в помещении. Утраты для ГВС компенсируются небольшим увеличением предела нагрева термостатом.
Ставят, лишь, когда нет иного варианта.	Способ реализуется в квартирах, домах, но не заменяет полноценно стандартные решения, дает возможность чаще отключать электрические полотенцесушители, особенно летом.   Если уже есть водонагреватель, то почему бы не использовать его таким способом, тем более, что это не особо будет мешать основной функции.

Какой водонагреватель надо для полотенцесушителя

Есть только один вариант запитывания от бытового бойлера (накопительного) – подсоединение сразу после выходного штуцера, интеграция в линию подачи теплой воды сразу перед точками водоразбора.

Иные способы подключения к электрическому водонагревателю (если это не БКС) с созданием отдельного контура для замкнутой циркуляции невыгодны, в них нет смысла, так как бойлер будет слишком загружен, а система сложная. Будет намного проще и экономнее поставить отдельный змеевик, полностью электрический или водяной с ТЭНом.

Проточные водонагреватели для подключения к ним змеевика не рассматриваются однозначно: значительные теплопотери, пользователь будет получать прохладную воду. Для ощутимого результата потребуется мощная модель водогрейного оборудования, от 13 кВт. Логичнее, выгоднее и проще поставить отдельный электрополотенцесушитель.

Если в частном доме есть бак косвенного нагрева с котлом (газ, твердое топливо), иными источниками тепла (тепловые насосы, солнечные коллекторы), проблема автоматически отпадает: подключают к контуру ГВС БКС.

Установка полотенцесушителя от водогрейного бойлера косвенного нагрева использует рециркуляцию, присутствующую в оборудовании, поэтому, это лучший вариант, схема полностью эффективная, работает эффективно круглый год. Но если БКС греется от электричества, то выгоднее отдельный змеевик со своим ТЭН.

Для подключения полотенцесушителя к системе горячего водоснабжения от бойлера подойдут стандартные модели напорных накопительных ЭВН, рекомендуемая вместимость от 50 л, иначе змеевик будет ощутимо забирать тепло от водонагревателя.

Для БКС с циркуляцией размер имеет менее важный. Но во всех случаях чем больший объем, тем лучше, так как теплопотери будут менее заметными.

Как правильно подсоединить бойлер к полотенцесушителю

Создание отдельного контура циркуляции от накопительного бойлера не рассматривается из-за нецелесообразности.

Схема подключения будет последовательной и простой: змеевик подключается первым на выходную линию водонагревателя, идущую через него к точкам разбора. То есть, контур ГВС подсоединяют через дополнительный начальный пункт – полотенцесушитель, поток «на смеситель» проходит через него.

Циркуляция ГВС от активного бойлера через полотенцесушитель происходит, как только пользователями открывается кран любой точки ГВС, только тогда теплая вода заполняет конструкцию. Отсюда и основной минус – нерегулярность работы, стойки и перемычки устройства нагреваются только при отборе теплой воды.

Подключение, обвязка через бойлер производится самым простым способом – врезая полотенчик в выходную линию:

• водонагреватель подсоединяют к холодному отводу стояка как обычно;
• затем выходную подводку – через тройники к змеевику;
• на самом устройстве ставят байпас (перемычку), отсекающую змеевик, два шаровых крана для перекрытия. Таким образом, систему можно будет отключать. На байпасе можно поставить еще один проходной кран;
• надо также установить вентили, отсекающие от системы отопления, чтобы полотенцесушитель можно было снова подключить в нее.

Вариант, обсуждаемый на формах, нерабочий: закольцевать, сделать петлю от горячего выхода в змеевик, а из него в обратку, подключенную к холодному вводу в бойлер, выход которой отсекается от магистрали обратным клапаном. Но такая схема работает только при открытом смесителе и то малоэффективно, не будет нормальной циркуляции. Потребуется насос, но смысла не будет – лучше поставить отдельный электрополотенцесушитель.

Как выглядит в работе описываемая схема:

• пока есть центральное отопление, полотенцесушитель работает от него;
• при отключении отопления вентилями отсекают конструкцию от стояка, который пускают центральным клапаном напрямую, чтобы не нарушилась циркуляция на случай тех.работ на трубопроводе;
• после отключения змеевика от стояка установленными вентилями, включают в линию подачи водонагревателя для последовательного запитывания.

Итог: подключение штатного полотенцесушителя, запитываемого от системы отопления к накопительному водонагревателю малорезультативно, но все же функционально и имеет право на жизнь. Применяется чаще как крайняя мера или как дополнение, для работы нагревателя «попутно».

Схема была бы эффективной, если бы емкостный ЭВН имел, как баки косвенного нагрева, второй контур с насосом для циркуляции теплоносителя, но таких моделей нет из-за нецелесообразности – проще и выгоднее поставить отдельный электрополотенчик.

Для сравнения перечислим возможные схемы:

Система рециркуляции ГВС

Гольфстрим

Информация

Система рециркуляции ГВС

В индивидуальных системах отопления, особенно если дом имеет два и более этажей разводка может иметь достаточную протяженность.  В данном случае может возникнуть неудобство длительного ожидания горячей воды.  Если в доме живет небольшая семья (3 – 5 человек), то горячая вода в течение дня включается не так уж и часто.   Между включениями она успевает остыть и при последующем включении некоторое время из крана льется холодная или просто теплая вода до тех пор, пока она не сольется на пути от  котла до точки разбора. Таким образом, ожидание горячей воды может занять минуту, а за это время в канализацию уйдет до 12 литров воды и сгорит порядка 0.04 куба газа.  На эту проблему давно обратили внимание в технически развитых странах и подсчитали,  что обычная среднестатистическая семья из 4-х человек может “спустить” в сток до 14 000 литров холодной воды в год только в ожидании появления горячей!!!! Кроме растраты воды, расходуется и энергия, что в конечном итоге отрицательно влияет и на Ваш кошелек.

                Жители Европы, у которых вода стоит на много  больше  чем  у нас, перестраивают системы ГВС, внедряя в них систему рециркуляции. Следует сразу оговориться, что система рециркуляции оправдывает себя  только при длине труб ГВС более 10 метров.   Сам по себе принцип рециркуляции прост и может иметь незначительные различия в зависимости от способа разводки ГВС.

                При коллекторной системе разводки рециркуляция ГВС осуществляется последовательно через все коллекторы, а затем возвращается к водонагревателю.  При двухтрубной разводке труба горячей воды проходит параллельно трубе холодной воды, при этом на дальнем потребителе  она не заканчивается, а возвращается к водонагревателю.  В стандартной системе используются  отдельные обратные  лини, ведущие от самой удаленной точки забора воды к водонагревателю. Обратная линия имеет подсоединение у спускного вентиля  водонагревателя  к тройнику или же к линии подачи холодной воды в бак.  Благодаря этому горячая вода постоянно перекачивается  и поступает к потребителю сразу же после открытия крана.

Рециркуляционный насос устанавливается  в обратную линию с дополнительным, встроенным в него устройством, которое повторяет поток.   Регулировка такого устройства осуществляется благодаря таймеру или температурному датчику.  Таймер на насосе включается в заранее заданное время, которое, как правило, выпадает на пиковое использование горячей воды.

                Для систем отопления и водоснабжения  используют одни и те же центробежные насосы. Но для

системы рециркуляции ГВС  частного дома нет смысла использовать  насос слишком большой производительности.  Должный комфорт вполне можно обеспечить и насосом с меньшими показателями.  Для среднестатистического дома  вполне достаточно центробежного насоса с мокрым ротором, мощностью не более 25 Вт.  Его следует дополнить датчиком температуры, таймером или недельным программатором.



Дом, м?	Мощность/ производительность насоса
80 – 120	15 – 50
120 – 160	15 – 60
160 – 299	15 – 60
200 – 240	25 – 80
240 – 280	25 – 80



Температурный датчик помогает поддерживать нужную температуру всей линии в пределах заранее заданного диапазона (около 55 градусов). Важно знать, что рециркуляция возможна  только в том случае, если водонагревательный бак имеет дополнительное отверстие для трубы.

                Рециркуляция  ГВС обеспечивает горячую воду уже через 1 – 2 секунды, причем неважно, на каком этаже открыли кран.  Когда вода во всей системе прогреется до заданной температуры, циркуляционный насос отключается и вся система становится в режим ожидания.

                Для достижения максимального режима экономии, линия подачи воды и обратная линия должны быть хорошо теплоизолированы для уменьшения излучения тепла. В противном случае можно получить дополнительную систему обогрева с постоянно работающим циркуляционным насосом.  Не стоит использовать рециркуляционный контур  в качестве полотенцесушителя, если у Вас  стоит двухконтурный котел.

                Как показывает практика, без дополнительного бойлера сложно добиться должного комфорта.  Система комфортного ГВС может быть такая – с выхода ГВС вода поступает в накопительный бойлер, из него в магистраль, затем от дальнего крана на рециркуляционный насос и с него на вход холодной воды  котла или колонки.   Подпитка системы осуществляется через обратный клапан.  Рециркуляционный насос

подключаем вместо нагревательного ТЭНа.  Когда температура воды в бойлере низкая, насос начинает гонять воду по кругу через котел, датчик протока котла “видит” воду и включает режим ГВС.  После прогрева воды во всей системе до температуры заданной датчиком бойлера, рециркуляционный насос отключается, и система переходит в режим “ожидание”.

Смотреть все статьи »

Рециркуляция горячей воды через накопительный электроводонагреватель в квартире

Рециркуляция горячей воды через накопительный электроводонагреватель в квартире

Рециркуляция горячей воды через накопительный электроводонагреватель в квартире

Система рециркуляции нужна для «мгновенного» получения горячей воды после открытия смесителя.

Сразу схема и описание к ней:



Идём по трубе холодной воды к баку:

1. Запорный кран, чтобы можно было отключить от воды водонагреватель для ремонта или замены.
   2. Обратный клапан, чтобы из бака не ушла вода в случае отключения. (в баке электротэны и без воды включать их нельзя ибо жахнет внутри бака.)
2. Аварийный сбросной клапан (подрывник), или штатное устройство сброса с клапаном. Без него может случайно разнести весь дом.
3. Тройник на расширительный бак, чтобы компенсировать расширение воды при нагреве.
   Давления воздуха в пустом баке должно быть равным или на 0,2-0,3 бара выше чем давление в системе. Давление выше, так как бак должен быть пустым + в центральной сети водоснабжения давление можно немного колебаться в ту или иную сторону. С баке должно оставаться достаточно места для расширенной воды.
4. Тройник от обратной линии рециркуляции.

Линия рециркуляции к баку:

1. Кран, чтобы отключить насос от системы.
2. Циркуляционный насос в латунном корпусе или из нержи. (чугунный не годится из-за наличия свободного кислорода в воде)
3. Обратный клапан, чтобы давление системы не передавило насос рециркуляции против «его воли».
4. Тройник
   Второй кран для отключения насоса не требуется, так как можно закрыть подающий кран с холодной водой подачи в водогрей

Сам бойлер к системе подключается через быстроразъёмные соединения, американки (американки, болгарки, шведки — не понимаю, где россиянки, белоруски или украинки…) в общем нужны для демонтажа бака от системы.

Горячая вода на схеме слева. Перед системой заканчивается запорным краном для, того чтобы можно было перекрыть бак от системы для ремонта или замены.
Для симметрии тройников, можно расширительный бак перенести на горячую воду, между краном и баком.

Для удобства слива, можно включить в систему ещё тройник с краном, на трубку горячей воды, между краном горячей воды и баком, если крана нет, то слив осуществляется легко после откручивания накиданной гайки (американки) с патрубка ГВС от бака.

Если в системе будет использован штатный аварийный клапан, тогда на холодную воду можно добавить тройник и кран для слива воды из бака.
Если делать ка кна схеме, то сливается бак через аварийный клапан.

И да, ты это — про магниевые аноды не забудь!

Приятной работы тебе мастер и безосных систем для тебя и твоих людей, если ты просто читатель.

Варианты обеспечения горячего водоснабжения

Чтобы обеспечить наличие горячей воды в кране в частном доме существует несколько возможностей:

Есть возможность выбрать проточный, либо накопительный нагреватель воды, который будет работать от отопительного котла или автономно от него. Можно выбрать газовый, электрический водонагреватель.Проточный водонагреватель, работающий на газу, принято называть газовой колонкой.



Установка системы водоснабжения горячей воды в частном доме либо коттедже, прежде всего, предполагает установку водонагревателя.

Использование двухконтурного газового котла

Когда число водоразборных точек частного дома невелико и предполагается одновременное использование исключительно умывальников, тогда  лучше всего выбрать двухконтурный котел с проточным нагревом воды. Подобные котлы способны производить горячей воды до двадцати литров в минуту. Именно этот вариант самый простой и экономичный.



Для того чтобы смонтировать данную систему горячего водоснабжения, нужно сделать подвод трубы с холодной водой и на выходе из котла уже можно будет получать горячую воду. Необходимо учитывать то, что за определенное время горячая вода будет остывать в трубопроводе и поэтому, для того, чтобы с крана полилась горячая вода, надо будет ждать какое-то время.

Газовый котел со встроенным бойлером

По сравнению с вариантом, описанным ранее, этот  тип горячего водоснабжения дает возможность получить лучший по стабильности нагрев и он на порядок удобнее для получения горячей воды.

Этот вариант дает возможность постоянно иметь в резерве от сорока до шестидесяти литров горячей воды. Но данная система, кроме преимуществ имеет и свои минусы:

• Крупные габариты и вес.
• Большие затраты топливных ресурсов для того, чтобы поддержать стабильную температуру воды в бойлере.
• Большая цена.

Подобные системы используются довольно нечасто.

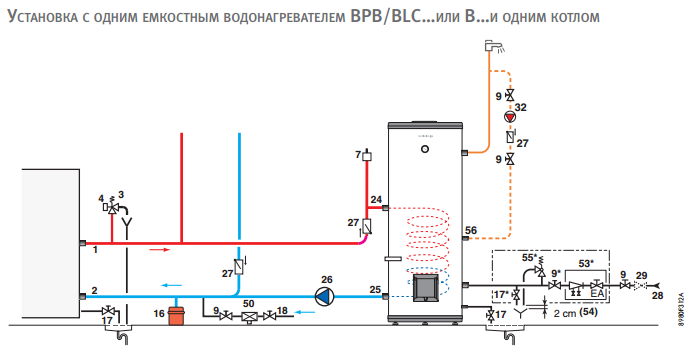

Рециркуляция через бойлер косвенного нагрева

Одноконтурный котел с внешним бойлером косвенного нагрева – наиболее оптимальный вариант организации рециркуляции, который достаточно часто используют в условиях довольно интенсивного потребления горячей воды. В такой связке и используют обычно рециркуляцию горячей воды

Такая система дает возможность одновременного использования двух или большего числа душевых, ванной, джакузи. В собственных домах обычно устанавливают бойлер косвенного нагрева, имеющий объем от ста до тысячи литров.



Водонагреватели от 300 до 3000 л

В подобной системе нагрев воды происходит благодаря прохождению через бойлер, бак большого размера, имеющий трубчатую спираль. По спирали бойлера проходит циркуляция теплоносителя отопительной системы, которая таким образом и производит нагревание воды в бойлере. В данной системе, в отличие от вариантов проточного или накопительного водонагревателя, отопительный котел функционирует круглогодично.

У большинства бойлеров косвенного нагрева бак сделан из эмалированной стали. А отдельные модели премиум класса имеют внутренний бак материал, которого – нержавеющая сталь.

Рециркуляция системы горячего водоснабжения ГВС.

Рециркуляция горячей воды устроена следующим образом:

Горячая вода из накопительного бака, бойлера, идет по внутреннему трубопроводу к кранам наряду с холодной водой. Учитывая то, что трубы горячей воды обязательно имеют теплоизоляцию, через восемь, десять часов, если ею не пользоваться, вода в трубах охлаждается.

При условии же, что кран от бойлера находится на большем расстоянии, например на верхнем этаже, то для того, чтобы полилась горячая вода, ее нужно спускать около пяти минут.

Если нет желания все время спускать воду из крана, то следует выбрать систему с рециркуляцией горячей воды. Подобная система имеет трубопроводы подачи и обратки, но система очень удобная и комфортная.

Циркуляция горячей воды в бойлере

Для движения воды от бойлера по трубам и в обратную сторону применяют рециркуляционный насос для горячего водоснабжения, запрещается применять насос для отопительной системы. Насос постоянно подключен к сети и расходует мало электроэнергии.

Работа насоса не оказывает никакого влияния на то, с какой скоростью вытекает из крана вода. Он только обеспечивает ее движение от бойлера и обратно.



В системе с рециркуляцией ГВС, последовательно в цепь трубопровода присоединяют полотенцесушитель. Такое подключение обеспечивает нагрев полотенцесушителя, даже когда отключена система отопления в помещении, но система ГВС включена.

Определенные модели бойлеров укомплектованы электронагревательным тэном. Это очень удобно в случае, когда отключен газ или проводится профилактика котла, поскольку тогда этот бойлер способен функционировать как накопительный электронагреватель воды.

Трубопровод, подающий холодную санитарную воду в бойлерную систему, должен подсоединяться через группу безопасности, которая должна быть оснащена:

• Отсекающим краном.
• Обратным клапаном.
• Предохранительным клапаном.
• Расширительным баком системы горячего водоснабжения, при этом он должен иметь необходимый объем.

В том случае, если летом нет надобности в нагревании полетенцесушителя, то следует произвести отключение циркуляционного насоса от электрической сети, а также перекрыть шаровый кран на циркуляционном трубопроводе. Монтируя систему горячего водоснабжения, нужно иметь ввиду, что все сантехнические приборы, потребляющие горячую воду, должны быть подсоединены к ветке подачи горячего водоснабжения. При этом полотенцесушитель и циркуляционный насос монтируются на трубопроводе обратки. Если систему не смонтировать, таким образом, то при пользовании горячей водой, будет нагреваться полотенцесушитель и воздух в комнате, где он расположен.

Система с циркуляцией горячей воды и бойлером является наиболее удобной и комфортной для пользователей, но при этом она на порядок больше стоит, чем простая система.

Подключение полотенцесушителя к системе горячего водоснабжения

Установленный в ванной полотенцесушитель не только сушит белье, но и создает благоприятный микроклимат, препятствующий образованию неприятных запахов, грибков и сырости. Сегодня рынок этой сантехники насыщен моделями с различным дизайном и функциями. Из этой статьи вы узнаете, как правильно подключить полотенцесушитель к стояку горячей воды. Схема и подробное описание этого сантехнического оборудования также есть в этой публикации.

Особенности конструкции

Полотенцесушитель водяной может быть в различных конфигурациях. Самым простым среди них является змеевик, который подключается к общей системе горячего водоснабжения. Обычно такой вариант предусматривался в домах советской постройки. В относительно новых домах возможно подключение полотенцесушителя к стояку горячей воды (схема ниже) через отдельный выход. Это позволяет устанавливать данное оборудование различных модификаций – от классического П-образного полотенцесушителя до популярной «лесенки».

Чаще всего отдают предпочтение последнему варианту: хозяйки уже оценили его удобство в повседневном использовании и функциональность. Подключение лестничного полотенцесушителя осуществляется с помощью следующих элементов:

• Водозапорная арматура.
• Система циркуляции воды – трубопроводы подачи и обратки.
• Заглушка.
• Клапан воздухоотводчик (при установке клапан Маевского располагается сверху).
• Кронштейн для настенного монтажа.

Схемы подключения

У нас есть три сценария для анализа:

1. Многоквартирный дом с тупиковым горячим водоснабжением;
2. Жилой дом с оборотным горячим водоснабжением;
3. Частный дом или автономный водонагреватель в квартире. В этом случае у нас есть полная свобода действий: системы горячего водоснабжения с полотенцесушителями можно проектировать с нуля.

Котельная с котлом в частном доме

Видео в этой статье поможет вам узнать больше о том, как монтируются полотенцесушители: вашему вниманию будет представлена ​​схема подключения, вспомогательная арматура и схема подключения ГВС.

Тупик ГВС

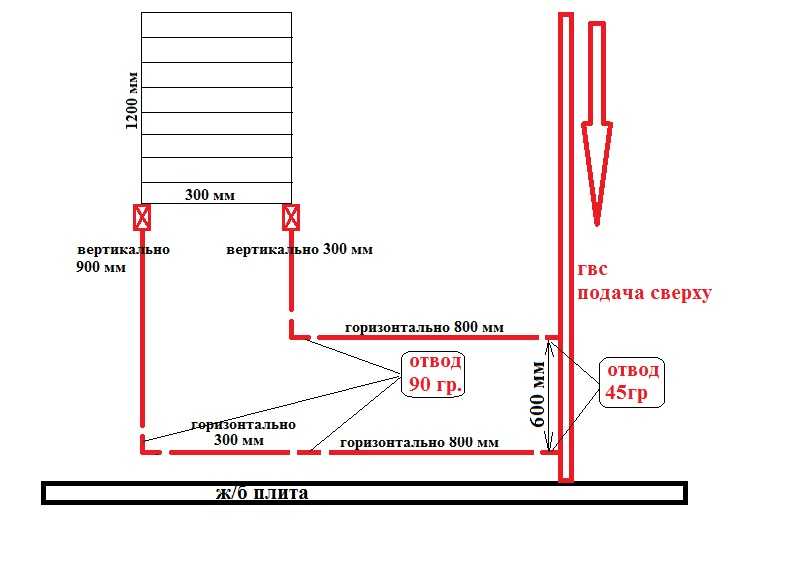

Полотенцесушитель подключается между стояком и подводом горячей воды. На входе подачи воды в осушитель установлен запорный вентиль. По понятным причинам нагрев змеевика возможен только при течении воды через ваши краны.

Санузел в хрущевке: горячее водоснабжение подключено к стояку через змеевик

Неужели нельзя реализовать непрерывную циркуляцию через змеевик – хотя бы создав замкнутый контур и снабдив его циркуляционным насосом?

Это возможно, но в этом нет никакого смысла.

Есть две причины:

1. Циркуляционная система должна иметь источник тепла для нагрева воды, чтобы компенсировать потери тепла через трубы. Очевидным кандидатом на роль такого источника является стояк горячей воды. Только – вот проблема! – он, как и сам змеевик, остывает при отсутствии протяжки;
2. Недорогой циркуляционный насос стоит около 2000 рублей и потребляет 50-70 Вт. Недорогой электрический полотенцесушитель стоит столько же и имеет энергопотребление 30-80 Вт. Принцип бритвы Оккама, не рекомендующий излишне усложнять задачу, отсекает оборотное горячее водоснабжение как неоправданно сложное решение.

Электроприбор на фото потребляет не более 80 Вт.

Циркуляция ГВС

Подробная инструкция по подключению сушилки к циркуляционному водопроводу содержится в уже упомянутом СП 30.13330.2012. Согласно тексту документа полотенцесушители должны подключаться к подающим трубопроводам горячего водоснабжения (читай – ставится в разрыв стояков горячей воды, соединенных с заправкой подачи). Подключение к циркуляционным стоякам (обратка) допускается при условии установки запорной арматуры и байпаса.

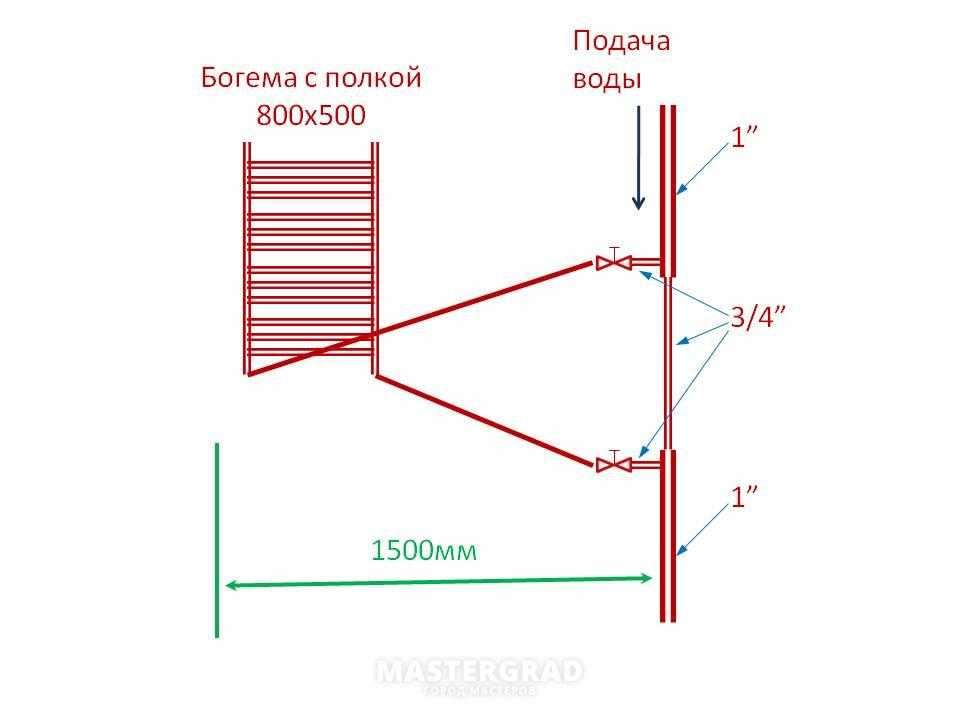

Подключение змеевика с байпасом и клапанами

Обратите внимание: автор настоятельно рекомендует придерживаться данной схемы подключения даже при установке змеевика на питание. Запорная арматура обеспечит возможность отключения осушителя в летнюю жару, а байпас исключит остановку циркуляции в группе стояков при его отключении.

Практическая реализация подключения

Автономная система горячего водоснабжения

Как реализовать горячее водоснабжение с полотенцесушителем в системе с автономным приготовлением горячей воды при самостоятельном монтаже?

Устройство устанавливается в промежутке между закольцованным розливом или подводом горячей воды. Циркуляция в них обеспечивается насосом.

Циркуляционный насос ГВС

Подключение контура к источнику тепла определяется не столько его типом, сколько наличием или отсутствием дополнительного выхода для подключения циркуляционного трубопровода.

Вот два примера электрических схем.

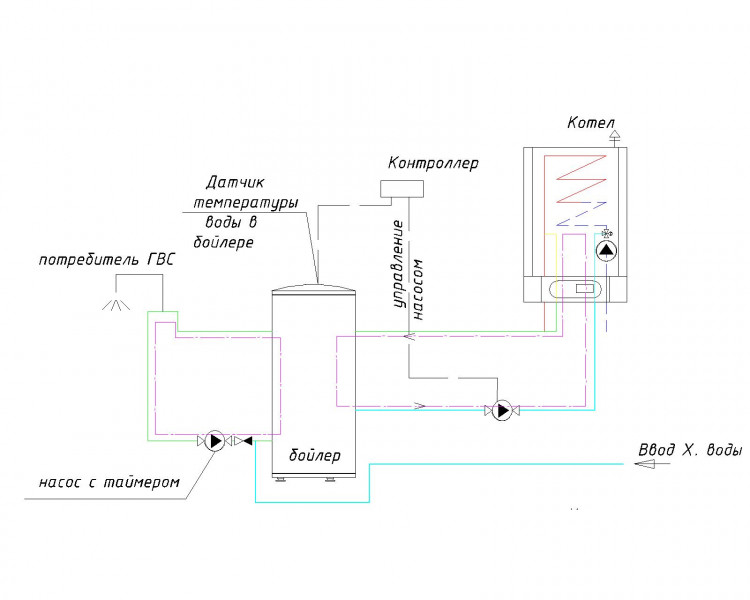

Циркуляция ГВС в системе с одноконтурным котлом и бойлером косвенного нагрева

Насос заставляет воду циркулировать по замкнутому контуру между входами котла. Котел (в данном случае косвенного нагрева) должен иметь три врезки: две для подключения контура ГВС и одну для подпитки.

Котел в системе с рециркуляцией ГВС

Капитан Судьба подсказывает: подключение электрокотла с циркуляционным трубопроводом полностью идентично показанному на схеме.

ГВС с термостатическим смесителем

Если котел или любой другой прибор (газовая колонка, двухконтурный котел, проточный электронапорный нагреватель) не имеет циркуляционной врезки, схема с реализован трехходовой термостатический смеситель: горячая вода циркулирует по замкнутому контуру и нагревается для компенсации потерь тепла. По мере потребления воды контур питается от системы холодного водоснабжения.

Aquatic

Этот вариант известен нам еще со времен СССР, когда такое оборудование было установлено во всех ванных комнатах. Такие модели остаются самыми популярными и по сей день. В этом случае полотенцесушитель подключается к стояку горячей воды (схема поможет сделать это правильно) или к системе отопления.

На самом устройстве установлены вентили, с помощью которых происходит перекрытие воды при замене. Эти модели обычно доступны из нержавеющей стали, латуни и меди. И самое главное, у них низкая стоимость.

Схема дна

Полотенцесушитель, соединенный с помощью вкладыша, расположенного внизу, выглядит интересно и эстетично. Правда, его эффективность несколько ниже, чем при других вариантах подключения. Однако этот вариант достаточно популярен. Существует несколько рабочих схем подключения такой модели:

• с прямым байпасом. Непременным условием является установка на одной из вертикалей крана Маевского. Как правило, он входит в комплектацию оборудования. Сливные краны необходимы для того, чтобы можно было избавиться от наличия воздуха в системе после отключения подачи воды. Чтобы эти детали не нарушали внешний вид помещения, их обычно маскируют специальной декоративной заглушкой;
• с удлиненной вертикальной нижней подводкой. Эта схема практически не отличается от предыдущей. Необходим для тех случаев, когда необходимо расположить горизонтальные трубы подающей линии как можно ниже к полу;
• с зауженным байпасом. При этом верхняя ветка должна иметь небольшой подъем в сторону полотенцесушителя, этот показатель должен составлять от 5 до 20 миллиметров на метр трубы;
• со смещенным байпасом. При этом его диаметр должен быть равен диаметру стояка.

Электрический

Данная модель используется, если нет возможности подключения водяного полотенцесушителя. Есть два основных варианта – настенный и напольный. Первый из них имеет самый разнообразный дизайн и используется в небольших помещениях. Отдав предпочтение этому варианту, особое внимание необходимо уделить потребляемой мощности, чтобы заранее рассчитать примерную стоимость электроэнергии. В этом случае схемы подключения полотенцесушителя могут быть такими:

• Открыто – вилка и розетка используются.
• Закрытый – проводка укладывается в конструкцию стены.

Основные характеристики электрических полотенцесушителей:

• Часто эти устройства оснащены регулятором температуры.
• Их можно устанавливать не только в ванной, но и в других комнатах.
• Благодаря разнообразию дизайнерских решений можно подобрать модель, идеально вписывающуюся в дизайн помещения.

Демонтаж современной конструкции

Если правильно установлено современное оборудование, с разъемными соединениями, то заменить его будет несложно. Важно, чтобы новый сантехнический прибор был таким же, как и старый, и имел те же размеры в центрах соединительных труб.

Новое оборудование должно быть выровнено по центру соединений. Необходимо снять полотенцесушитель, который уже отслужил свое, а затем установить новый на ответные разъемы, подключить его к системе и закрепить на стене.

Разновидности конструкций полотенцесушителей

На рынке предлагается несколько форм полотенцесушителей, различающихся по способу нагрева:

• электрические – автономные обогреватели в виде полотенцесушителя, которые работают от электрической сети;
• комбинированные – автономные, работающие на водяном ТЭНе;
• вода – подключенная к системе отопления или горячего водоснабжения.

Первые два типа полотенцесушителей продаются готовыми к использованию. Для их установки вам понадобятся кронштейны, которые идут в комплекте. Третий тип, водяной, требует использования дополнительных деталей не только для крепления на стене, но и для подключения к водопроводу.

Внимание! Водяной полотенцесушитель – самый распространенный вид и самый экономичный. После установки не требует дополнительных затрат, так как интегрируется в центральные коммуникации.

Водяные полотенцесушители могут иметь различную геометрическую форму:

• классический змеевик;
• U-образный;
• в виде лестницы разных размеров;
• угловой.

Форма полотенцесушителя не влияет на подключение к центральным коммуникациям и является делом вкуса владельца.

Металл для полотенцесушителя разный. Поскольку он имеет постоянный контакт с влагой и теплом, он должен быть коррозионностойким металлом.

Производители предлагают следующие варианты:

• нержавеющая сталь;
• медь;
• хромистая сталь;
• латунь.

Все перечисленные металлы и сплавы устойчивы к коррозии и имеют привлекательный внешний вид.

Внимание! Помимо красоты и цены, главным критерием при выборе полотенцесушителя должен быть его диаметр и совместимость импортных моделей с отечественной резьбой на фурнитуре.

Диаметр полотенцесушителя должен соответствовать диаметру трубы отопления (или горячего водоснабжения), к которой он будет подключен. Наиболее распространенные варианты: 32 мм или дюйм; 25 мм или ¾ дюйма. Если змеевик меньше центральной трубы, он может лопнуть из-за скачка давления в системе.

Рекомендуем ознакомиться: Нажимные фитинги – новейшая разработка для надежного соединения труб

Удаление старого змеевика

Заменить старый советский змеевик намного сложнее. В этом случае вместе с заменой стояка устанавливается полотенцесушитель с боковым подключением. Причем он может быть частичным (в вашей квартире) или полным. Однако менять часть старого трубопровода нецелесообразно; желательно полностью заменить стояк. Для этого вам нужно будет договориться с соседями снизу и сверху, чтобы они подключили новый стояк. Это обычная практика, так как оставлять старые трубы в потолке очень опасно.

Установка водяного полотенцесушителя своими руками

Для установки нового устройства в первую очередь необходима схема подключения полотенцесушителя с указанием размеров каждой секции и расположением арматуры, затем будет производиться сборка оказаться точнее.

Установка полотенцесушителя в ванной своими руками теперь требует паяльника для сварки пластиковых труб. В комплекте должны быть насадки стандартных размеров. При правильном выполнении всех инструкций процесс сварки легко освоить самостоятельно. Полезно посмотреть видеоурок на эту тему, чтобы не упустить важные технологические моменты.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Выбор экранов для ванной: описание и особенности установки

Трубы можно протянуть в любое место, где будет установлено устройство. Не стоит просто вешать полотенцесушитель над ванной. На это есть несколько причин:

1. Сушильные машины никогда не размещают там, где есть избыток влаги.
2. Попадание воды на горячие трубы спровоцирует повышенную влажность и оседание на них солей кальция.
3. Неудобно принимать душ и тянуться за вещами по трубам через ванну.

Подготовка труб

Ход работ будет следующим:

• Труборез используется для резки пластиковых труб необходимого размера. На концах снимают фаску с уклоном 150 и длиной 2-3 мм. С кромок реза удаляются заусенцы и крошки для качественного соединения.
• Необходимо перекрыть вентиль подачи горячей воды на стояк и отрезать старый полотенцесушитель от труб.

Важно! Вопрос об установке устройства должен быть предварительно согласован с ЖЭКом.

• Стояк может износиться, тогда желательно заменить его частично или поставить новый целиком. Старые трубы в перекрытиях желательно не оставлять, а места подключения новых должны быть доступны для ремонта. Работу по замене стояка и установке ответвлений от него следует доверить специалистам.
• Следующим этапом является установка шаровых кранов и байпаса – участка трубопровода с арматурой.

Крепление полотенцесушителя к стене

Как повесить полотенцесушитель в ванной? Для этого используются скобки. Сначала они прикручиваются к прибору, затем выравниваются уровнем и делаются отметки на стене.

В ванной нужно просверлить отверстия в плитке, для чего используется специальная дрель. Устройство следует закрепить на стене с помощью пластиковых дюбелей.

Важно решить, на какой высоте вешать полотенцесушитель, и правильно подобрать зазор. Расстояние от стены до оси трубы полотенцесушителя по норме составляет:

• от 5 до 5,5 см диаметром до 2″;
• 3,5 см в диаметре до 1″.

Крепление может быть фиксированным или с регулируемым зазором благодаря шпильке, ввернутой в кронштейн. Таким образом может быть создана необходимая циркуляция воздуха для обеспечения быстрой сушки белья. Слишком частые регулировки не рекомендуются, так как трубы постоянно находятся под давлением. Они работают надежно, когда они постоянно закреплены.

Устройство не должно быть жестко закреплено, чтобы несущие участки стены не нагружались при термических деформациях труб.

Как установить полотенцесушитель для удобства использования? Стандартом оговаривается, что высота установки полотенцесушителя по правилам составляет 120 см. Если размер невозможно выдержать, нижний предел составляет 95 см, а верхний – 170 см.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Современные ванные комнаты: дизайн, фото

Прежде чем правильно подключить полотенцесушитель, следует подобрать соответствующую фурнитуру. Резьба герметизируется навивкой из льна, а затяжка производится аккуратно, чтобы не повредить резьбовые соединения.

Соединение труб

Полипропиленовые трубы привариваются к муфтам паяльником. Нарезаются патрубки необходимой длины. Концы скошены, а края зачищены. В гильзу вставляют трубу, а гильзу надевают на штифт, после чего нагревают. Время прогрева определяется по таблице.

Дополнительный контроль: элемент считается горячим, если его можно легко повернуть и снять с насадки.

После снятия с паяльника нагретые детали сразу соединяются. Они располагаются точно друг относительно друга с небольшим нажимом. Через 3-5 секунд соединение труб схватывается.

Установите устройство так, чтобы вода проходила через него сверху вниз. Для этого водяной полотенцесушитель сначала соединяется со стояком с верхним входным патрубком. Подключив и закрепив прибор, систему проверяют на герметичность, для чего открывают краны и включают подачу горячей воды. Установленные устройства не должны иметь утечек.

Установка перемычки

Перемычка – своего рода спасатель в непредвиденных ситуациях. Его установка необязательна, но крайне желательна. Так, например, в месте соединения полотенцесушителя образовалась течь, которая с каждой минутой становится все интенсивнее. И совсем нет времени звонить в экстренную службу и ждать больше часа их приезда.

Итак, чтобы не зависеть от таких ситуаций, установлен байпас. Внешне это обычный участок трубопровода. Для его установки на концы полотенцесушителя монтируются обычные шаровые краны, с помощью которых можно при необходимости перекрыть подачу воды.

Водяной полотенцесушитель: боковое подключение

Данный вариант конструкции позволяет установить сантехнику в стандартный стояк полотенцесушителя или в существующую сеть горячего водоснабжения. Иными словами, не требует подготовки дополнительной дренажной системы. Однако водяные полотенцесушители с боковым подключением имеют один небольшой недостаток – наличие сварных элементов. Но при должном качестве сантехнического оборудования эта модель прослужит долго.

При подключении данного устройства учитывайте следующие параметры:

• Соответствие диаметров трубопроводов.
• Межосевое расстояние – расстояние между выпускным и входным отверстиями.

Допускается боковое подключение полотенцесушителя «лесенка» с применением водяных муфт. При этом запрещается производить переход с трубопроводов большого диаметра на трубы меньшего сечения, так как это может привести к повышению давления в устройстве, что спровоцирует протечки или даже разрыв сварных соединений.

Кроме того, водяные полотенцесушители с боковым подключением устанавливаются в ситуациях, когда планируется закрытие водопроводных труб плиткой. В процессе монтажа необходимо обеспечить надежную гидроизоляцию трубопровода и подключаемого устройства. Для этого используются прокладки и муфты, которые стягиваются при помощи разводного ключа соответствующего диаметра.

При установке полотенцесушителя с боковым подключением важно помнить, что подача воды осуществляется под давлением, соответственно места подключения должны выдерживать резкие перепады и сильный напор водопровода.

Как правильно подключиться?

Оборудование должно быть установлено в ванной комнате в соответствии с принятыми нормами. Таким образом, схема подключения полотенцесушителя к стояку горячего водоснабжения должна соответствовать требованиям СНиП 2-04-01-85. Подобная конструкция подключается к системе отопления в частных домах, оборудованных индивидуальной системой отопления.

В многоквартирных домах монтаж целесообразнее производить в полном соответствии с проектом, при необходимости – на отдельный стояк. Такой подход вполне оправдан, ведь система центрального отопления функционирует только в холодное время года, а подача воды осуществляется постоянно.

На принцип подключения не влияет тип полотенцесушителя: важно правильно обеспечить подачу и отток. В результате будет производиться регулярная подача воды. В зависимости от конструктивных особенностей возможны следующие способы подключения:

• Устройство с верхним подключением.
• Полотенцесушитель с нижним подключением.
• В нижней части сантехнического прибора.
• Диагональное соединение (используется для лестниц).

Таким образом, схема подключения полотенцесушителя к стояку напрямую зависит от условий монтажа и типа конструкций.

Технология подключения полотенцесушителя

Процесс установки полотенцесушителя зависит от типа устройства. Водяные полотенцесушители требуют особого подхода к подключению. Электрические аксессуары легко подключаются.

Материалы и инструменты

Перед подключением полотенцесушителя необходимо ознакомиться со схемой подключения, предложенной производителем в инструкции. Также проверьте комплектацию купленного устройства.

Для установки сушки потребуются следующие инструменты и материалы:

• строительный уровень;
• карандаш;
• рулетка;
• молоток;
• Разводной ключ;
• отвертка;
• паяльник и нож для ПВХ труб;
• Кран Маевского;
• два тройника;
• сцепление;
• крепеж, кронштейны;
• Трубы поливинилхлоридные диаметром 32 мм;
• пакля или уплотнительная лента;
• штуцер.

Если необходимо установить перемычку, необходимо приобрести еще два шаровых крана.

Этапы монтажа водяного полотенцесушителя

Полотенцесушитель чаще всего подключается к системе горячего водоснабжения. Вы можете самостоятельно установить устройство, следуя выбранной схеме подключения и пошаговой инструкции:

• перекрыть подачу воды;
• обозначают с помощью строительного уровня участки крепления сушки на поверхности стены, соблюдая необходимое расстояние от подступенка и уклон гильзы 5 – 10 миллиметров;
• установить и закрепить полотенцесушитель;
• смонтировать перемычку, установив тройники и шаровые краны на концах трубы;
• с помощью угловых и прямых штуцеров соединить и отрегулировать направление патрубков подачи и обратки теплоносителя;
• установить кран Маевского на полотенцесушитель.

Все стыки уплотнены паклей или специальной лентой. Перед подачей воды в систему, а также после запуска теплоносителя проверяют герметичность соединений.

Подключение электрического полотенцесушителя

Этот тип полотенцесушителя можно установить в любом помещении, независимо от расположения горячего или отопительного трубопровода. Процесс установки устройства состоит из закрепления конструкции в выбранном месте и подключения ее к сети.

Правильно подключенный электрический полотенцесушитель

Монтаж электрического полотенцесушителя в ванной или в другом помещении с повышенной влажностью осуществляется с учетом соблюдения норм безопасности:

• подключение должно осуществляться трехжильным кабелем;
• должно присутствовать заземление;
• допускается установка только скрытой изолированной проводки;
• необходимо использовать УЗО.

Требования к установке полотенцесушителей:

• расстояние от пола – не менее 20 сантиметров;
• предметы мебели должны располагаться на расстоянии 75 сантиметров;
• между стеной и сушкой должно быть пространство 30 сантиметров;
• Расстояние от санузла и умывальника – не менее 60 сантиметров.

Розетка должна находиться на безопасном расстоянии от горячей поверхности для сушки полотенец. Подключение полотенцесушителя в загородном доме

Для обеспечения сушки банных полотенец в загородном доме применяются различные способы подключения. Если отопление осуществляется на даче, то отличным вариантом будет врезка в контур системы отопления. Но при такой установке следует учитывать, что устройство будет функционировать только в холодное время года.

Если вы предполагаете регулярно пользоваться полотенцесушителем, то оптимальным вариантом станет электрическая конструкция. Эту сушку можно включать и выключать по мере необходимости.

Подключение водяных приборов в загородном доме осуществляется по типовым схемам. Чаще всего при подключении к отопительному контуру используют боковую или диагональную врезку.

Основные моменты

Для подключения любой техники в ванной необходимо иметь профессиональные навыки. Так как ошибки в измерениях в несколько миллиметров могут привести к большим неприятностям и проблемам с эксплуатацией. Если есть необходимость установить полотенцесушитель, стоит обратиться к опытному специалисту.

Важно учитывать особенности и тонкости работы:

• Произведение точных замеров.
• Определение местоположения конструкции.
• Наличие муфт, фитингов, кронштейнов и других дополнительных деталей.
• Выбор способа подключения.

Установка полотенцесушителя в ванной относится к разряду сложных сантехнических работ. Поэтому, если вы не уверены, не нужно испытывать судьбу и пытаться выполнить установку самостоятельно. Последствия могут быть самые разные: от банальной протечки трубопроводов, покрытых керамической плиткой, до повреждения плитки в процессе навешивания кронштейнов.

Прежде чем приступить к работе, важно решить, по силам ли вам такая работа или нет. Даже если вы решите не делать это самостоятельно, по крайней мере, вы будете знать последовательность монтажа, что позволит контролировать качество монтажа наемных специалистов.

Наем профессионалов – это самое правильное и взвешенное решение, так вы сможете не только сэкономить время и нервы, но и получить отличный результат. Быстрая сушка станет приятной реальностью, полотенца будут свежими и сухими, а ванная комната – уютной.

Рециркуляция горячей воды без насоса

Горячая вода менее плотная, чем холодная, что делает ее более плавучей. В этом смысле он будет плавать на более прохладной воде. Он вытеснит более холодную воду, которая затем опустится — потому что она плотнее. Это может превратиться в бесконечный цикл, приводимый в движение горячей водой в вашем водонагревателе. Все, что требуется для работы этого контура, — это чтобы водонагреватель находился ниже приборов, к которым вы хотите подать горячую воду, и чтобы была небольшая «помощь» для повышения производительности контура. Эта помощь заключается в том, что обратная труба из удаленного места меньше, чем подающая труба. Таким образом, если вы проложите трубу диаметром ¾ дюйма к удаленному месту, вы затем проведете трубу диаметром ½ дюйма обратно к водонагревателю. Сторона подачи выходит из верхней горячей стороны резервуара и возвращается в нижнюю часть резервуара к тройнику, установленному на сливном отверстии резервуара.

Много лет назад я нашел некоторую информацию о том, что последние 10 футов или около того должны были быть неизолированы, чтобы петля функционировала. Вы можете забыть эту информацию сейчас. Петля перезапускается идеально (немедленно), даже если все линии сильно изолированы. Я почти уверен, что это связано с перепадами давления, создаваемыми большими и меньшими трубами. Вероятно, есть способы дальнейшей настройки системы, но для практических целей нам не нужно разбираться во всем этом с научной точки зрения. Оставлю нюансы гикам.

Эта «термосифонная система» идеальна, когда у вас есть водонагреватель в подвале и удаленная раковина, к которой вы хотите «немедленно» подать горячую воду. Раковины и другие приспособления, которые находятся далеко от водонагревателя, могут тратить много воды впустую, пока человек ждет, пока туда доберется горячая вода. Конечно, иметь горячую воду там сразу будет стоить вам немного. Бесплатных обедов нет.

В прошлом я писал в блоге о том, как просто это можно сделать, но этот пост прояснит часть информации в этом посте. Также будет показано, как можно настроить систему для подачи горячей воды, в то же время поддерживая температуру воды в контуре, достаточно высокую, чтобы препятствовать росту бактерий.

Поскольку потребность в горячей воде минимальна, пока мы спим, не было бы неплохо установить в системе таймер, чтобы мы могли периодически останавливать циркуляцию? Пока вода не застаивается, бактерии, как правило, не представляют проблемы. Большинство систем с настоящей помпой имеют таймеры, которые можно настроить таким образом, чтобы помпа работала только тогда, когда вы этого хотите. То же самое можно сделать с пассивной или термосифонной системой. Это можно сделать, установив электронный клапан, управляемый таймером — конечно, тогда он не такой пассивный, как был. Эти низковольтные клапаны можно эксплуатировать за копейки в год, и они очень эффективны. Клапан нормально закрыт, и для его открытия требуется питание. Сокращая количество «открытого времени», мы можем еще больше уменьшить количество копеек.

Таймер и трансформатор, электронный клапан, датчик Ниппель теплоуловителя, используемый в качестве «обратного клапана» на возврате в бак

Одной из сложных проблем термосифонной системы является наличие в доме светильников, петля. Это может произойти с устройствами, которые находятся на одном уровне с водонагревателем (ванные и прачечные на уровне подвала и т. д.). Когда вы запускаете горячую воду в эти приборы, вы не только останавливаете работу термосифонной петли, которая обслуживает удаленное место, но вы даже можете запустить поток в обратном направлении. Когда он реверсируется, вы можете получить очень горячую воду со дна резервуара, идущую в удаленное место, а затем очень холодную воду, поскольку холодная вода подается в нижнюю часть резервуара. Эту проблему можно решить, установив датчик, который может определить, когда горячая вода подается другими приборами. Датчик представляет собой переключатель «открыть при подъеме», который замыкается, когда температура снова падает. Когда датчик закрывается (поскольку температура воды после использования начинает падать), клапан открывается и позволяет термосифону снова функционировать.

Также отмечу, что на петле не должно быть никаких светильников ни до, ни после самой дальней точки. Все, что находится в петле, должно оторваться от конца петли, иначе те перепады давления, о которых я говорил, снова станут проблемой.

Общая идея суперизоляции труб — реальность непредвиденных последствий.

Еще одним ключевым компонентом успешной работы термосифонного контура является суперизоляция труб, идущих к удаленному местоположению, чтобы трубы сохраняли тепло в течение значительного периода времени, в то время как другие точки использования могут держать клапан закрытым или когда таймер запрограммирован на закрытие клапана (например, ночью). (Подробнее о моем обучении суперизоляции труб позже. ) Это было бы очень полезно и для систем с насосами. Это также означает, что петля не обязательно должна работать все время в течение дня — возможно, она работает ½ времени — опять же, еще больше уменьшая эти копейки. Чем более горячими могут быть эти трубы, тем меньше возвращающаяся вода будет вызывать зажигание водонагревателя, чтобы нагреть его до нужной температуры.

Любая система рециркуляции воды заставит ваш водонагреватель включаться чаще, но из-за большего запаса воды с более высокой температурой водонагреватель вряд ли будет работать так долго, даже если он будет работать немного чаще. Насколько эффективной будет система, зависит от стоимости воды, затрат на электроэнергию, типа водонагревателя и от того, насколько хорошо у вас будет изоляция. У газовых водонагревателей есть преимущества из-за более быстрой скорости восстановления, но это можно легко компенсировать с помощью электрического водонагревателя, который намного легче изолировать. На самом деле невозможно изолировать газовый водонагреватель до уровней, которые может обеспечить электрический водонагреватель. Я не говорю о добавлении тонкой и бессмысленной изоляции из стекловолокна вокруг бака, я говорю о добавлении значительных 3-6 дюймов пены с высоким R вокруг нагревателя. Несколько лет назад я прибавил 2″ к своему — следующий обогреватель получит больше.

Жесткая изоляция из пенопласта, установленная вокруг бака

Что касается аргумента о том, что некоторые производители аннулируют гарантию, если вы добавите изоляцию, это может быть риск, на который стоит пойти. Кого волнует, если добавление изоляции сокращает срок службы водонагревателя, если изоляция сэкономила вам сотни долларов на затратах на электроэнергию. Я, например, хотел бы понять, почему добавление изоляции сокращает срок службы нагревателя. Я предполагаю, что все точки доступа, заводская табличка, предупреждающие этикетки, слив, TPRV и т. д. остаются доступными. Отсутствие изоляции резервуаров, вероятно, больше связано с этими более поздними проблемами, чем со сроком службы резервуара.

Большинство водонагревателей, даже отвечающих современным энергетическим требованиям, на самом деле имеют незначительное количество изоляции вокруг себя – обычно не более R-8 до R-14.

Здесь все становится еще сложнее. Мы хотим, чтобы наша вода в кранах контролировалась до температуры ниже 120 градусов по Фаренгейту, чтобы предотвратить ошпаривание. Проблема с этой температурой заключается в том, что она идеальна для роста бактерий, в том числе бактерий Legionella. Обычно рекомендуется поддерживать температуру резервуара на уровне 140 градусов по Фаренгейту, чтобы контролировать рост бактерий в нагревателе. Если температура вашего аквариума составляет 120 градусов по Фаренгейту в течение недели, когда вы уехали в отпуск, вы фактически создали потенциальный инкубатор. Некоторые власти считают, что бактериальные инфекции, вызванные водонагревателями, значительно занижены.

Решением является установка термостатического смесительного клапана.

Я считаю хорошей идеей установить его у водонагревателя, чтобы вся подаваемая вода после этого момента имела безопасную температуру. Клапан разбавляет горячую воду до того значения, которое вы отрегулируете на регулирующем клапане — где-то между 112 и 120 градусами по Фаренгейту, как правило, будет удовлетворительно. Некоторые люди настаивают на том, чтобы вода в посудомоечной машине была горячее, и в этом случае вы можете захотеть использовать горячую воду перед смесительным клапаном для этого прибора. Однако большинство современных посудомоечных машин повышают температуру воды в посудомоечной машине, и поэтому это может быть не так необходимо, как может показаться.

Датчик температуры и термостатический смесительный клапан

В моем собственном доме у меня есть смесительный клапан на водонагревателе, который охватывает обе ванные комнаты (верхний и нижний) и прачечную (нижний). В конце длинного контура рециркуляции для кухни есть еще один смесительный клапан.

В некотором смысле вы можете думать о контуре рециркуляции просто как о продолжении водонагревателя — оба очень горячая вода для контроля роста бактерий, в то время как два смесительных клапана сохраняют воду безопасной, чтобы предотвратить ошпаривание.

А как насчет затрат на хранение всей этой воды при таких высоких температурах?

Имейте в виду, что я уже говорил о бесплатных обедах. Дополнительные затраты, связанные с потреблением энергии для поддержания более высокой температуры нагревателей, могут быть легко компенсированы за счет суперизоляции резервуаров для хранения, возможно, даже уменьшения размера необходимого резервуара или, по крайней мере, наличия большего количества доступной горячей воды для разбавления для использования в приборах. Что более затратно: содержать 80-галлонный бак при 112-120 градусах по Фаренгейту или 50-галлонный при 135-140 градусах по Фаренгейту? Опять же, я позволю вундеркиндам изучить этот вопрос. Но суть в том, что резервуар защищен от роста бактерий, а соответствующая температура на приборах достигается за счет смесительных клапанов.

Ожидание экономии большого количества энергии и безопасного горячего водоснабжения в наших домах в лучшем случае может быть компромиссом.

Примечание по суперизоляции труб горячей воды контура рециркуляции.

В моем случае я решил проложить как подающий, так и обратный контур близко друг к другу, при этом каждая линия была традиционно обернута пенопластовой изоляцией труб – примерно R-4. Две трубы были пропущены внутри 7-дюймового металлического воздуховода, который я затем заполнил монтажной пеной, как в «Great Stuff». Я собрал трубу в секции по 3 фута и по мере сборки распылял пену внутри трубы. На каждом отрезке трубы было просверлено четыре отверстия диаметром ¼ дюйма для распыления пены в трубу. Я мог заглянуть в открытый конец трубы, чтобы проследить, как она наполняется. Мой участок трубы составляет 44 фута. НА ЭТО НУЖНО МНОГО БАНОК ПЕНЫ! И сейчас мы находимся на «кривой обучения». По сути, это сводится к незнанию того, что пена для распыления в баллончике требует воздуха и влажности для отверждения – без этих ингредиентов пена для распыления ВОЗВРАЩАЕТСЯ В ЖИДКОСТЬ!

Труба раскрылась, обнажив беспорядок

Чёрт возьми! Итак, теперь у меня было 44 фута воздуховода с жидкой кашей на дне, и мне пришлось начинать все сначала. Используя все эти отверстия диаметром ¼ дюйма в качестве направляющего отверстия, я просверлил отверстия диаметром 2-1/8 дюйма с помощью кольцевой пилы по всей длине. Через эти большие отверстия я мог затем нанести пену для распыления по всей длине, добавляя понемногу каждый день. Это дало пене возможность вылечиться воздухом вокруг нее. Мне интересно, как часто это случалось с другими людьми, когда они думали, что успешно изолируют полость, когда на самом деле она просто снова превращалась в жидкость.

Если бы мне пришлось делать это снова, я бы построил большую коробку вокруг труб и изолировал ее целлюлозным волокном за небольшую часть стоимости.

Чарльз Бьюэлл, Инспекция недвижимости в Сиэтле



Если вам понравился этот пост и вы хотите получать уведомления о новых сообщениях в моем блоге, подпишитесь по электронной почте в маленьком поле справа. Я обещаю НЕ спамить вашу электронную почту

Радиатор и полотенцесушитель Часто задаваемые вопросы

СБОРКА И ПРИНАДЛЕЖНОСТИ

Подходят ли полотенцесушители и радиаторы для хаммама к существующей системе, которую я использую? Могу ли я снять панельный радиатор и установить полотенцесушитель или радиатор для хаммама?

Полотенцесушители и радиаторы для хаммама подходят для вашей системы, как и все радиаторы, работающие со стандартной системой горячего водоснабжения. Вы можете заменить свои радиаторы и полотенцесушители, которые подключены к существующей системе горячего водоснабжения, на радиатор для хаммама и полотенцесушители.

На что следует обратить внимание при замене старого полотенцесушителя или радиатора на новый?

В этом отношении необходимо учитывать, что ось подключения полотенцесушителя или радиатора, который вы заменяете (также выражается как расстояние от центра подключения до другого центра подключения или расстояние от середины одного клапана до середине другого клапана) должен быть совместим с выбранным вами продуктом. В противном случае вам придется делать ремонт на выходах вашей установки.

Образец:



Вопреки распространенному мнению, расстояние подключения (ось подключения) декоративных радиаторов или декоративных полотенцесушителей неодинаково. Соединительная ось может сильно различаться от модели к модели, от производителя к производителю. Кроме того, разница осей соединения, превышающая в общей сложности 1 см, может помешать установке изделия.

Подача и отвод воды к вашему полотенцу будут обеспечены подключением труб на стене или на полу. Здесь есть две константы. Одним из них является расстояние подключения вашего дизайнерского полотенцесушителя или дизайнерского радиатора (зависит от модели, продукта), а другим — расстояние выхода труб вашей бытовой установки. Необходимо перекрывать эти две константы друг с другом.

Информацию по этому вопросу можно найти, просмотрев технический чертеж в разделе изображений каждого из наших продуктов (размер K (ось), указанный в техническом чертеже, относится к оси соединения).

У меня в доме ремонт, на что обратить внимание при выборе полотенцесушителя и радиатора?

Если вы занимаетесь ремонтом ванной комнаты или дома или ищете товары для своего нового дома, вам повезло!! Вы можете свободно выбирать комфорт хаммама у себя дома. Для этого лучше всего выбрать модель декоративного радиатора или декоративного полотенцесушителя до начала ремонта сантехники. Таким образом, расстояние подключения вашей установки можно регулировать в соответствии с выбранным полотенцесушителем или радиатором.

Вопреки распространенному мнению, расстояние подключения не одинаково во всех моделях полотенцесушителей или радиаторов. Соединительная ось может сильно различаться от модели к модели, от производителя к производителю. Как монтажные розетки, так и расстояния подключения в каждом доме неодинаковы. Кроме того, разница осей соединения, превышающая в общей сложности 1 см, может помешать установке изделия. Вы можете найти расстояние соединения (Axis=K) для выбранной модели в наших каталогах и на веб-сайтах. (hammamonline.com или hammamradiator.com.tr). Для этого достаточно будет посетить страницу соответствующей модели. Необходимо поделиться этой информацией со своим сантехником или архитектором, чтобы обеспечить соблюдение правильной оси сантехники до завершения ремонта.

Какое расстояние по оси (подключение)?

Подача и отвод воды из полотенцесушителя осуществляется путем подсоединения труб на стене или на полу к полотенцесушителю или радиатору. Расстояние соединения (K) (осевое расстояние) — это расстояние от центра до центра выходов труб вашей установки дома. Если у вас уже установлен продукт, вы можете измерить расстояние между существующими клапанами от центра до центра.

Образец:





Какое значение имеет осевое (соединение) расстояние?

Это важный момент, который следует учитывать при замене существующего полотенцесушителя. Вопреки распространенному мнению, расстояния подключения (ось подключения) декоративных радиаторов или декоративных полотенцесушителей неодинаковы. Оси соединения могут сильно различаться от модели к модели, от производителя к производителю. Разница осей соединения, превышающая в общей сложности 1 см, может помешать сборке изделия.

Какие типы подключения к водопроводу есть в полотенцесушителях? №

Для достижения наиболее эффективного нагрева в полотенцесушителях подвод и отвод воды следует выполнять снизу.

Какие водопроводные соединения в радиаторах?

Наши радиаторы дизайна Hammam изготавливаются в соответствии со следующими типами подключения. Однако для последних двух типов подключения, компактного подключения и компактного термостатического подключения, необходимо просверлить отверстия в вашем радиаторе в соответствии с направлением входа и выхода воды в вашей домашней установке, а для термостатического подключения необходимо приобрести дополнительные аксессуары.



Что такое клапан? Мне нужен клапан?

Соединительным элементом между водопроводной трубой в вашем доме и радиатором для хаммама или полотенцесушителем является вентиль радиатора. Невозможно выполнить соединения (также можно использовать другие материалы, такие как мини-шаровой кран или Н-клапан) без клапанов, которые можно найти в различных функциях и типах. Для каждого полотенцесушителя или каждого радиатора требуется 2 клапана.

Являются ли клапаны стандартными? Как мне выбрать?

Вентили не универсальны, так как диаметр и расположение сантехнических труб в каждом доме (они могут выходить из стены или пола) неодинаковы. Если вы хотите выбрать клапаны самостоятельно, мы предоставим вам подробную информацию ниже. Тем не менее, вы можете ощутить комфорт хаммама, выбрав «Пакеты клапанов», которые «совместимы с любой системой». Вы можете увидеть предлагаемый комплект Valve, соответствующий дизайну и цвету вашей модели, непосредственно под выбранной вами моделью на нашем сайте.

При выборе клапана вам необходимо отдельно ответить на два вопроса.

**Кран ½” (половина пальца)? Или PeX? Вам следует выбрать клапан, который совместим с вашей водопроводной трубой.

Если ваша водопроводная труба представляет собой трубу PeX = 16 мм → вам следует выбрать клапан PeX.

Если диаметр вашей водопроводной трубы составляет ½ дюйма (половина пальца) = 21,3 мм → ваш клапан должен быть ½ дюйма (половина пальца).

 Если диаметр вашей установочной трубы отличается от этих двух значений, проконсультируйтесь со своим сантехником.

** Клапан угловой? Должно быть прямо? Если для соединения вашего радиатора с водопроводной трубой в вашем доме требуется угол 90° между двумя патрубками, вам следует выбрать угловой вентиль.

Образец:

Если для соединения вашего радиатора с водопроводной трубой в вашем доме требуется угол 180° между двумя горловинами, вам следует выбрать прямой клапан.



Образец:



Что такое клапан для хаммама? В чем выгода для меня?

Клапаны следует выбирать в соответствии с диаметром водопроводной трубы в вашем доме, в соответствии с углом между трубой и полотенцесушителем или радиатором, а также в соответствии с типом соединения выбранного вами полотенцесушителя или радиатора. Сделать этот выбор может показаться трудным или запутанным. Наши комплекты клапанов включают клапаны, которые будут совместимы с вашим радиатором по модели и цвету, а также с любым диаметром соединения, что избавит вас от путаницы при выборе. Если качество изготовления не чистое, на стене, где выходит ваша сантехническая труба, могут появиться неприятные изображения. Наши комплекты клапанов также содержат необходимые настенные покрытия, чтобы скрыть неэстетичные изображения на вашей стене. Вы можете легко завершить свою работу с хаммамом!



**Это визуальное представление, форма или поверхность клапана различаются для каждой модели радиатора или полотенцесушителя.

Наша упаковка с клапаном для хаммама: Содержит четыре части

Клапан: при подготовке пакета с клапаном для хаммама ваша упаковка подготавливается путем выбора наиболее подходящей модели клапана для поверхности и формы (квадратной или круглой) ваших продуктов, специально подобранных Наши промышленные дизайнеры.

Вам не нужно беспокоиться о том, совместим ли ваш клапан с выбранной вами моделью!

Адаптер Pex: Клапан в комплекте клапанов для хаммама имеет размер ½ дюйма (половина пальца). В комплект вашего клапана также входит переходник PeX на случай, если ваша сантехника имеет соединение Pex. Эта часть представляет собой преобразователь, который преобразует полупальцевой клапан в водопроводное соединение PeX. Если ваше соединение PPRC, вам не нужно будет использовать этот адаптер.

Ваша установка PPRC? ПЭКС? Вам не нужно думать!

Заглушка для трубы Hammam 3 с надрезом: Заглушка для трубы с надрезом Hammam 3 служит для скрытия трубы или удлинителя между вашей установкой и клапаном. При разработке заглушки для трубы Hammam с 3 вырезами были определены 3 размера выреза с учетом расстояния до стены, которое подходит для всех продуктов Hammam. Целью надрезки является получение чистой формы путем удобного и правильного вырезания куска нужного вам размера из надрезов или разбивания его с помощью дополнительного приспособления. Совместим с трубами Pex и PPRC. В то время как ваш комплект клапана для хаммама готовится, ваше 3-канальное закрытие трубы для хаммама было подготовлено таким образом, чтобы выбранная вами модель хаммама соответствовала поверхности.

Как видно на схеме ниже, вы можете приобрести детали 15, 18, 22, 27, 33, 40, 49, 55, 67 и 82 мм. Вы можете выбрать, какой из этих размеров вам нужен, в зависимости от расстояния между клапаном и стеной. Вы можете отрегулировать небольшие зазоры в несколько мм после конденсатоотводчика, открывая и закрывая расстояние между кронштейнами радиатора.

Вам не нужно беспокоиться о том, что мои трубы будут обнажены!

Настенное покрытие для хаммама: Настенное покрытие для хаммама было разработано нашими промышленными дизайнерами в специальной геометрии, которая может адаптироваться как к квадратным, так и к круглым клапанам и радиаторам. Цель использования этого покрытия – скрыть деформации на стене и уберечь вашу стену от визуального загрязнения.

Вам не нужно беспокоиться о деформации стены!

В комплекте с хаммамом.

Что такое термостатический клапан? Почему это используется? Каковы преимущества?

Термостатический радиаторный клапан (TRV) — это автоматический радиаторный клапан, используемый вместо радиаторных клапанов с ручным управлением в системах радиаторного отопления. Он состоит из датчика и корпуса клапана. Каждое число на датчике термостатического вентиля радиатора соответствует температуре в помещении, которую можно регулировать в градусах.

TRV постоянно измеряет температуру в помещении и автоматически регулирует количество воды, подаваемой на радиатор, чтобы поддерживать постоянную температуру в помещении на желаемом уровне. Когда температура в помещении достигает установленного значения, TRV перекрывает подачу горячей воды в радиатор и позволяет горячей воде поступать в радиатор, когда температура в помещении падает ниже установленного значения. Таким образом, термостатический радиаторный клапан позволяет регулировать температуру в помещении на желаемом уровне, поддерживать ее постоянной и при необходимости повторно регулировать.

Каковы преимущества использования термостатических клапанов в радиаторах?

Термостатические клапаны радиатора предотвращают ненужный нагрев, реагируя на воздействие тепла, выделяемого внешними (солнце и т. д.) и внутренними (люди в окружающей среде, работающие электрические устройства и т. д.) источниками. Учитывая, что повышение комнатной температуры на каждый 1°C означает увеличение потребления энергии на 6%, это обеспечивает экономию энергии до 30% за счет предотвращения ненужного нагрева.

Рекомендации по правильному использованию:

Цифры на датчике показывают установленные значения комнатной температуры. Желаемую температуру в помещении можно установить, повернув датчик. В начале можно установить определенное максимальное значение температуры, а затем настроить термостатический клапан, уменьшая его на 1 °C каждый день, пока не будет достигнута комфортная температура.

Какие еще детали мне понадобятся при покупке полотенцесушителя и радиатора?

Полотенцесушители и радиаторы поставляются с монтажными комплектами (кронштейнами для настенного монтажа), которые позволяют закрепить их на стене. Однако, поскольку клапаны и заглушки для труб различаются в зависимости от выбора установки, их необходимо приобретать отдельно. Без этих деталей собрать невозможно.

Кто должен устанавливать радиатор и полотенцесушитель?

Радиаторы и вешалки для полотенец являются тяжелыми предметами, и операции по сборке должны выполняться с учетом всех условий и правил безопасности. Особенности монтируемой стены, будет ли на нее дополнительная нагрузка, а также выбор безопасного способа монтажа должны производиться грамотными специалистами. Хотя дюбели и шурупы в монтажном комплекте являются изделиями самого высокого качества, подходящими для многих типов стен, они могут не подходить для ваших существующих условий. В таких случаях подбором подходящих шурупов и дюбелей должен заниматься компетентный установщик.

В чем преимущество комплекта для сборки хаммама?

Одной из наиболее часто встречающихся трудностей при сборке изделий является то, что просверленные для сборки отверстия не выверены по миллиметрам. Эта небольшая ошибка приведет к тому, что ваш декоративный радиатор или декоративный полотенцесушитель будет криво сидеть на стене. За исключением нескольких продуктов специального дизайна, наши сборочные комплекты во всех наших продуктах могут перемещаться по трем осям. Таким образом, эта проблема устраняется, и ваши радиаторы и полотенцесушители легко монтируются на стену.

Где лучше всего установить радиатор?

Радиаторы следует устанавливать в самой холодной части помещения, где они используются. Если вы установите радиатор под окном, где потери тепла самые высокие, вы сможете предотвратить влияние холодного воздуха, поступающего с улицы, за счет подъема горячего воздуха, нагретого вашим радиатором, и обеспечить в помещении температуру, близкую к однородной. Если у вас есть вешалки для полотенец, которые вы будете использовать в ванной комнате, установите их рядом с ванной или раковиной, чтобы вам было проще доставать горячие полотенца. Рекомендуемая высота установки радиатора и полотенцесушителя 15-20 см над землей.

Когда следует покупать радиатор или полотенцесушитель?

Мы рекомендуем вам выбрать радиатор или полотенцесушитель перед началом ремонтных работ в вашем доме. Таким образом, прежде чем вы уложите керамику или закончите штукатурку/покраску, ваш установщик сможет выполнить разводку труб в соответствии с выбранным радиатором или полотенцесушителем. Если вы хотите, вы можете установить радиатор или полотенцесушитель после завершения всех процессов.

Могу ли я использовать радиатор или полотенцесушитель на открытом воздухе?

Радиаторы или полотенцесушители изготавливаются для работы при температуре от 0° до 95°. Не используйте на открытом воздухе.

ТЕПЛОМОЩНОСТЬ

Как определить потребность в тепле?

Потребность помещения в тепле может быть профессионально рассчитана инженером-механиком проекта с учетом многих параметров (таких как тип обшивки/изоляции, пол, прожектор, состояние стекла, ситуация с полом и т. д.). Мы знаем, что получить доступ к этой информации может быть очень сложно. Мы можем предложить «общий расчет». Посетите раздел «Теплопотери» в нижней части страницы.

После определения тепловых потерь вы можете использовать таблицы теплопроизводительности в наших каталогах или на веб-сайтах, чтобы определить, сколько и какого размера радиаторов для хаммама или полотенцесушителей вам нужно.

«Общий расчет» был дан для получения приблизительной информации о ваших потребностях в тепле и не налагает никакой ответственности на нашу компанию. Не следует забывать, что потребность в тепле каждой площади на одном квадратном метре не может быть одинаковой. Как упоминалось в начале нашей статьи, каждая зона имеет свои особенности в зависимости от ее обшивки, географического положения, расположения соответствующей зоны в здании и многих других параметров, таких как тип стекла, а потребность в тепле может различаться в зависимости от эти особенности. Предоставленный нами «общий расчет» дает очень грубое решение, основанное на квадратных метрах.

Как убедиться, что тепловые мощности правильные?

Теплопроизводительность должна измеряться аккредитованными лабораториями в соответствии со стандартами EN 442 и сообщаться лабораторией для каждого размера и каждой модели. Количество аккредитованных лабораторий в мире не превышает примерно 15, аккредитованные лаборатории имеют свои уникальные идентификационные номера. Хотя есть много учреждений, которые проводят испытания теплоемкости, большинство из них не аккредитованы. Результаты испытаний, проведенных в неаккредитованных учреждениях, могут очень сильно отличаться от результатов испытаний в аккредитованных учреждениях. Испытания, проведенные до аккредитации, не должны считаться действительными. Наши полотенцесушители и радиаторы для хаммама проходят испытания в аккредитованных лабораториях, таких как Politekniko (Италия), WSP (Германия). Вы можете выбрать нашу продукцию, которая согреет ваш дом и ваш интерьер, доверившись всем нашим данным.

Имеют ли полотенцесушители и радиаторы для хаммама более низкую тепловую мощность, чем их конкуренты?

Как Hammam Radiator, нашим главным приоритетом является правильная и этичная торговля и производство с добавленной стоимостью. По этой причине наши заявленные ценности декларируются в рамках стандартов CE. Наша продукция тестируется в аккредитованных лабораториях за рубежом (преимущественно в Италии и Германии). Чтобы провести сравнение с нашими продуктами, которые мы позиционируем очень отличными от наших конкурентов, используя множество технологий в соответствии с нашими возможностями производства в течение 26 лет, мы любезно запрашиваем отчеты об испытаниях аккредитованных лабораторий эквивалентных продуктов и проводим сравнения таким образом. . Теплоемкость должна быть измерена аккредитованными лабораториями в соответствии со стандартами EN 442 и предоставлена ​​лабораторией для каждого размера и каждой модели. Количество аккредитованных лабораторий в мире не превышает примерно 15, аккредитованные лаборатории имеют свои уникальные идентификационные номера. Хотя есть много учреждений, которые проводят испытания теплоемкости, они не аккредитованы. Результаты испытаний, проведенных в неаккредитованных учреждениях, могут очень сильно отличаться от результатов испытаний в аккредитованных учреждениях. Также важны даты аккредитации лабораторий. Испытания, проведенные до аккредитации, не должны считаться действительными.

ЧИСТКА-ОБСЛУЖИВАНИЕ

Как чистить радиатор или полотенцесушитель?

Мы рекомендуем протирать радиатор слегка влажной тканью. Использование таких веществ, как моющие средства, отбеливатели, отбеливатели и агрессивные химикаты, может привести к коррозии поверхности изделия. Не сливайте воду из устройства без необходимости. Даже если он не наносится непосредственно на радиатор, отбеливатель, соляной спирт, средство для удаления краски и т. д. используются для очистки в той же среде. Пары кислотных химикатов, содержащих хлор, могут повредить изделие и вызвать коррозию.

Что мне делать, если есть проблема с отсутствием отопления радиатором или полотенцесушителем?

Причин такой ситуации может быть много. Среди наиболее распространенных причин — скопление воздуха в радиаторе или полотенцесушителе. Для удаления скопившегося воздуха следует ослабить пробку воздухоотводчика с помощью отвертки. Когда из продувочного отверстия начнет выходить вода, вентиляционную пробку следует снова затянуть отверткой. Учитывая, что в это время может попасть грязная вода, следует принять необходимые меры предосторожности для предметов, которые могут быть загрязнены вокруг. Еще одной причиной такой ситуации может быть скопившаяся в установке грязь или грязь. Для этого следует провести техническое обслуживание сантехники.

Что делать, если слилась вода из полотенцесушителя или радиатора?

Уменьшение количества воды в радиаторе может вызвать коррозию изделия. По этой причине мы рекомендуем опорожнять его в течение очень короткого времени. При необходимости опорожнения, после заправки, ослабьте отверткой воздухоотводчик на радиаторе и стравливайте воздух внутри до тех пор, пока не пойдет вода. Учитывая, что в это время может попасть грязная вода, следует принять необходимые меры предосторожности для предметов, которые могут быть загрязнены вокруг.

Вредно ли сливать воду из полотенцесушителя и радиаторов?

Не сливайте воду из радиаторов в летние месяцы, когда они не будут использоваться в течение длительного времени, или во время ремонта и технического обслуживания установки. В этом случае закройте впускной и выпускной клапаны, чтобы вода не стекала. Если оставить радиатор пустым на долгое время, это может вызвать коррозию.

Что такое обслуживание сантехники? Как это сделать?

Обслуживание сантехники — работа, требующая точности. Hammam Design Radiator не осуществляет техническое обслуживание.

Для того, чтобы изделие без проблем использовалось в течение многих лет, ваши трубопроводы и содержание воды в системе должны соответствовать определенным условиям.

Основной причиной коррозии в трубопроводных системах является содержание циркулирующей в системе воды. Уровень pH, жесткость, содержание хлоридов, сульфатов, железа, кремнезема, электропроводность являются критериями, определяющими, является ли вода агрессивной или нет. Во избежание выхода изделий из строя вода в системе должна быть обработана. Если установка не очищена и не обработана ингибитором, в зависимости от трубопровода и качества воды могут возникнуть неисправности. Перед установкой радиатора система отопления должна быть тщательно промыта и заполнена, чтобы удалить мусор, шлам и очистить от твердых частиц и остатков химикатов, которые могут вызвать коррозию и повредить систему.

При соединении труб из различных материалов разница потенциалов их электродов может вызвать гальваническую коррозию и серьезное повреждение труб, клапанов и другого оборудования в системе. Во избежание гальванической коррозии настоятельно рекомендуется использовать одни и те же материалы или материалы с одинаковым электрическим потенциалом во всем контуре.

Искусственно умягченная вода не должна использоваться в системе.

Вода из термального источника не должна использоваться непосредственно в системе отопления в качестве теплоносителя.

Многие материалы для кондиционирования воды содержат хлорированные углеводороды. Использование хлорированных углеводородов может повредить радиатор.

В противном случае возможны сбои и проблемы в ваших продуктах и ​​системе установки из-за ошибок при установке и установке. Если продукты повреждены из-за неисправностей, вызванных типом трубопровода или содержанием воды в системе, гарантия будет аннулирована, так как не соблюдены гарантийные условия.

В случае неиспользования в системе очистки или ингибитора коррозии, повреждения, которые могут возникнуть, не могут быть устранены даже при последующем использовании необходимых химикатов, в этом случае ответственность лежит на покупателе.

Изделия из нескольких металлов (нержавеющая сталь, алюминий, углеродистая сталь) рекомендуется очищать очистителем Sentinel X400 для установок старше 6 месяцев, очистителем Sentinel X300 для вновь установленных систем и защищать систему ингибитором коррозии Sentinel X100, чтобы изделия будут защищены от коррозии.



Как выбрать радиатор и полотенцесушитель?

Из какого материала сделаны изделия для хаммама?

Компания Hammam Design Radiator производит полотенцесушители и радиаторы с использованием сырья из нержавеющей стали, алюминия и стали. Мы хотели бы дать следующую краткую информацию, с учетом областей использования полотенцесушителей и радиаторов, с опытом работы со всеми тремя металлами в течение 26 лет.

Нержавеющая сталь

Материал из нержавеющей стали не требует покрытия или покраски при использовании в полотенцесушителях и радиаторах (за исключением особых случаев, см. Руководство пользователя). Область применения материала из нержавеющей стали очень широка: она используется в пищевой промышленности и в сфере здравоохранения. Ближайший пример — столовые приборы. Как компания Hammam Design Radiator, мы предоставляем гарантию на наши полотенцесушители из нержавеющей стали в течение 10 лет. (См. Руководство пользователя-Условия гарантии) Преимущества полотенцесушителей из нержавеющей стали в том, что они обладают высокой коррозионной стойкостью, гигиеничны и не ржавеют даже при царапании. Поскольку на полотенцесушителе из нержавеющей стали нет краски или покрытия, вы не столкнетесь с ситуацией, когда покрытие или краска со временем отвалится/треснет.

Первоначальная стоимость полотенцесушителей из нержавеющей стали выше, чем стальных полотенцесушителей и алюминиевых полотенцесушителей. Однако, поскольку гарантия на полотенцесушители из нержавеющей стали составляет 10 лет, они становятся более выгодными с точки зрения цены, если рассматривать их в долгосрочной перспективе. Материал из нержавеющей стали имеет более низкую теплопроводность, чем материалы из стали и алюминия. Это означает, что радиаторы из нержавеющей стали имеют более низкую тепловую мощность, чем алюминиевые радиаторы и стальные радиаторы, независимо от того, насколько хорошо они спроектированы. По этой причине мы используем материал из нержавеющей стали в наших конструкциях полотенцесушителей. В наших конструкциях радиаторов мы предпочитаем алюминиевый материал, о котором мы вскоре поговорим. Полотенцесушители из нержавеющей стали предпочтительнее использовать в ванных комнатах, поскольку они декоративны и долговечны там, где есть различные источники тепла (горячая вода и т. д.) и где потребность в тепле ниже.

Сталь

Стальной материал ржавеет, реагируя с кислородом в чистом виде. Следовательно, необходимо покрыть или покрасить стальной материал. В этих продуктах покрытие или краска действует как барьер, который сокращает контакт поверхности с кислородом, поэтому покрытие или окраска правильной толщины и условий производства очень важны для срока службы продуктов. Стальные полотенцесушители, в отличие от полотенцесушителей из нержавеющей стали, не устойчивы к внешним воздействиям. Если поцарапать краску или покрытие, ваш хромированный или белый полотенцесушитель заржавеет в месте повреждения. Как компания Hammam Design Radiator, мы предлагаем стальные полотенцесушители различных цветов и хромированного покрытия. Общее преимущество стальных полотенцесушителей заключается в том, что они экономичны, а их тепловая мощность выше, чем у полотенцесушителей из нержавеющей стали. Гарантия на наши хромированные и белые полотенцесушители составляет 5 лет.

Алюминий

Алюминий нагревается и остывает быстрее, чем сталь и материалы из нержавеющей стали. В современных условиях предпочтение отдается алюминиевым радиаторам, в которых время пребывания дома сокращается, а потребление энергии сводится к минимуму. Алюминиевые радиаторы могут нагреваться с меньшим содержанием воды, что означает меньшее потребление энергии. Алюминиевые радиаторы тоньше, эстетичнее и легче стальных. Гарантия на алюминиевые радиаторы Hammam Design и алюминиевые полотенцесушители составляет 5 лет.

Как сравнить полотенцесушители и радиаторы для хаммама по цене, дизайну и теплоемкости?





Гарантийный срок

В соответствии с каким стандартом определяется гарантийный срок хаммама?

Условия гарантии соответствуют Директиве 1999/44/EC Парламента Европейского Союза от 25 мая 1999 г. о потребительских товарах и соответствующих гарантиях.

При каких условиях условия гарантии недействительны?

• Условия гарантии не применяются в следующих случаях:

– Несоблюдение инструкций, описанных в « Руководство по установке и эксплуатации », прилагаемом к продукту производителем

– Модификация или ремонт продукта без ведома и участия производителя,

– При любом повреждении, вызванном умышленным, незнанием или случайным повреждением при транспортировке, монтаже или на любом этапе жизненного цикла изделия.

Как меняются условия гарантии в зависимости от установки и материала, из которого изготовлен продукт?

Следующие гарантийные сроки действуют для каждого ассортимента продукции при использовании в закрытых системах*:

– 10 лет для радиаторов/ полотенцесушителей из нержавеющей стали с полированной/матовой поверхностью,

– 5 лет для нержавеющей стали с порошковым покрытием стальные радиаторы / полотенцесушители,

– 5 лет для радиаторов из мягкой стали с порошковым или хромированным покрытием / полотенцесушителей и алюминиевых радиаторов

– 2 года для радиаторов/ полотенцесушителей из нержавеющей стали или мягкой стали с PVD-покрытием

– Гарантийный срок на клапан и аксессуары для клапанов составляет 2 года.

• При установке продуктов на открытые системы отопления** или санитарные системы горячего водоснабжения*** гарантия не предоставляется.

* ЗАКРЫТАЯ СИСТЕМА ОТОПЛЕНИЯ: Это система, в которой вода циркулирует в системе с замкнутым контуром (включая радиатор и полотенцесушитель) без воздействия атмосферных воздействий.

** ОТКРЫТАЯ СИСТЕМА ОТОПЛЕНИЯ: Это система, в которой вода циркулирует в установке (включая радиатор и полотенцесушитель), подвергаясь атмосферным воздействиям через открытые расширительные баки. Открытые расширительные баки используются для того, чтобы уравновесить возрастающее давление или компенсировать уменьшающуюся воду в системе отопления.

*** СИСТЕМА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ: Горячая вода используется для бытовых нужд, а также для обогрева радиаторов и полотенцесушителей в открытом контуре.

Влияет ли содержание воды в системе трубопроводов на условия гарантии?

Да.

Каков срок гарантии на стальной полотенцесушитель?

Следующие гарантийные сроки действительны для каждой линейки продуктов, когда они используются в закрытых системах * :

– 5 лет для радиаторов/ полотенцесушителей из мягкой стали с порошковым или хромированным покрытием

– 2 года для мягких систем с PVD покрытием стальные радиаторы/ полотенцесушители

• При установке продуктов на открытые системы отопления** или санитарные системы горячего водоснабжения*** гарантия не предоставляется.

* ЗАКРЫТАЯ СИСТЕМА ОТОПЛЕНИЯ: Это система, в которой вода циркулирует в системе с замкнутым контуром (включая радиатор и полотенцесушитель) без воздействия атмосферных воздействий.

** ОТКРЫТАЯ СИСТЕМА ОТОПЛЕНИЯ: Это система, в которой вода циркулирует в установке (включая радиатор и полотенцесушитель), подвергаясь атмосферному воздействию через открытые расширительные баки. Открытые расширительные баки используются для того, чтобы уравновесить возрастающее давление или компенсировать уменьшающуюся воду в системе отопления.

*** СИСТЕМА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ: Горячая вода используется для бытовых нужд, а также для обогрева радиаторов и полотенцесушителей в открытом контуре.

Каков срок гарантии на полотенцесушитель из нержавеющей стали?

Следующие гарантийные сроки действуют для каждого ассортимента продукции при использовании в закрытых системах * :

– 10 лет для радиаторов/ полотенцесушителей из нержавеющей стали с полированной/матовой поверхностью,

– 5 лет для радиаторов / полотенцесушителей из нержавеющей стали с порошковым покрытием,

– 2 года для радиаторов / полотенцесушителей из нержавеющей стали с покрытием PVD Водные системы***.

* ЗАКРЫТАЯ СИСТЕМА ОТОПЛЕНИЯ: Это система, в которой вода циркулирует в системе с замкнутым контуром (включая радиатор и полотенцесушитель) без воздействия атмосферных воздействий.

** ОТКРЫТАЯ СИСТЕМА ОТОПЛЕНИЯ: Это система, в которой вода циркулирует в установке (включая радиатор и полотенцесушитель), подвергаясь атмосферным воздействиям через открытые расширительные баки. Открытые расширительные баки используются для того, чтобы уравновесить возрастающее давление или компенсировать уменьшающуюся воду в системе отопления.

*** СИСТЕМА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ: Горячая вода используется для бытовых нужд, а также для обогрева радиаторов и полотенцесушителей в открытом контуре.

Какой срок гарантии на алюминиевый полотенцесушитель и радиатор?

Следующие гарантийные сроки действуют для каждой линейки продуктов при их использовании в закрытых системах * :

– 5 лет для алюминиевых радиаторов с порошковым покрытием

• Гарантия не предоставляется при установке изделий в открытые системы отопления ** или Системы санитарного горячего водоснабжения***.

* ЗАКРЫТАЯ СИСТЕМА ОТОПЛЕНИЯ: Это система, в которой вода циркулирует в системе с замкнутым контуром (включая радиатор и полотенцесушитель) без воздействия атмосферных воздействий.

** ОТКРЫТАЯ СИСТЕМА ОТОПЛЕНИЯ: Это система, в которой вода циркулирует в установке (включая радиатор и полотенцесушитель), подвергаясь атмосферному воздействию через открытые расширительные баки. Открытые расширительные баки используются для того, чтобы уравновесить возрастающее давление или компенсировать уменьшающуюся воду в системе отопления.

*** СИСТЕМА ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ: Горячая вода используется для бытовых нужд, а также для обогрева радиаторов и полотенцесушителей в открытом контуре.

В моем изделии возникла неисправность, связанная с производственным браком, что мне делать?

В случаях, когда неисправность изделия зависит от условий производства, изделие в течение гарантийного срока будет заменено, отремонтировано или стоимость изделия будет возмещена. В распоряжении отдела качества радиаторов Hammam есть выбор между заменой, возвратом денег или вариантами ремонта. Денежный возврат включает только оплаченную цену продуктов.

В рамках политики постоянного изменения и развития Hammam Radiator оставляет за собой право вносить изменения в продукты или снимать их с продажи. Для продуктов, которые не были проданы, могут быть предоставлены продукты-заменители.

Когда начинается гарантийный срок моего продукта?

Гарантийный срок начинается с даты выставления счета.

Ржавеет ли нержавеющая сталь?

Если не обеспечить надлежащие условия производства, нержавеющая сталь тоже будет ржаветь:

Вопреки распространенному мнению, нержавеющая сталь тоже может ржаветь. Есть очень важные моменты, которые необходимо учитывать при производстве и использовании радиатора из нержавеющей стали или полотенцесушителя из нержавеющей стали.

Если вы обратите внимание, полотенцесушители или радиаторы из нержавеющей стали обычно ржавеют в местах сварки. Некоторые из причин, связанных с ржавчиной, могут быть связаны с производственными условиями, такими как **Высокие температуры в производственной среде во время сварки (мы производим с опытом, определяемым многими моделями и исследованиями и разработками для конкретных продуктов), сварка без надлежащего кислородного барьера, скопления людей в зоне сварки, неподходящие условия и т. д. Как компания Hammam Design Radiator, мы можем выполнять сварные швы с одинаковым проваром везде, а температуру поверхности можно регулировать с помощью автоматических сварочных аппаратов с компьютерным управлением во многих моделях (увеличение поверхности температура и неконтролируемая сварка приводят к тому, что материал из нержавеющей стали теряет свои свойства нержавеющей стали).

На рынке представлено более 100 марок нержавеющей стали. Сырье, продаваемое на рынке по разумным ценам, может не соответствовать марке 304, хотя оно имеет штрих-код 304. Если у производителя нет внутреннего механизма контроля для проверки марки нержавеющей стали, то, даже не подозревая об этом, он будет использовать более низкую марку нержавеющей стали для производства полотенцесушителей и радиаторов. Нержавеющая сталь более низкого качества менее устойчива к коррозии.

Несмотря на то, что наше сырье специально производится в соответствии с нашими собственными параметрами качества, мы проверяем сырье со штрих-кодом от поставщика с помощью нашего прибора для спектрального анализа в пункте контроля качества приемки материала, соответствует ли оно качеству 304 или нет.

Кроме того, оборудование, используемое для обработки нержавеющей стали, не должно использоваться для обычной обработки стальных материалов. В противном случае мелкие частицы стали, прилипшие к оборудованию, могут загрязнить нержавеющую сталь во время сварки, что вызовет коррозию нержавеющей стали из-за эффекта батареи (например, шлифование стали и т. д. не следует выполнять вблизи нержавеющих материалов). Коррозия, возникшая в полотенцесушителях или радиаторах во время производства, может повредить не только ваш полотенцесушитель, но и другие части системы трубопроводов, такие как бойлеры и клапаны. Наша продукция производится нашими профессиональными сварщиками с международным сертификатом сварщика в надлежащих производственных условиях и тестируется под высоким давлением. Полотенцесушители из нержавеющей стали, произведенные не по нужным параметрам, могут заржаветь.

Наша компания является одной из самых развитых компаний в Турции и Центральной Европе по производству дизайнерских полотенцесушителей и экструдированных алюминиевых радиаторов. С нашими объемами поставок сырья и нашей технологической производственной базой мы производим продукт нужного качества по минимально возможной цене.

В дополнение ко многим референциям, таким как Marriot, Shangri La, Swissotel, мы экспортируем в 45 стран. Нашу компанию ежегодно проверяют независимые инспекторы из Швейцарии, Франции и Англии.

Если не обеспечить правильных условий эксплуатации, нержавеющая сталь также будет ржаветь.

Вопреки распространенному мнению, нержавеющая сталь тоже может ржаветь.

Помимо условий производства (дана подробная информация о том, какими должны быть правильные условия производства), есть важные моменты, которые необходимо учитывать при использовании полотенцесушителей из нержавеющей стали и радиаторов из нержавеющей стали, и мы делимся ими с нашими клиентами через наши подробные руководства. Наши руководства пользователя содержат требования стандартов и проблемы, которые мы определили в различных средах использования или пользовательском опыте в результате нашего производственного опыта, который мы накопили с 1996 и наш экспорт в более чем 40 стран.

Самым большим врагом нержавеющей стали является хлор (Cl). Гарантия на материалы из нержавеющей стали не распространяется в случае повреждения, вызванного солями (NaCl и т. д.), используемыми при очистке стоек, которые могут использоваться в системе.

Мы рекомендуем протирать радиатор из нержавеющей стали слегка влажной тканью. Использование таких веществ, как моющие средства, отбеливатели, отбеливатели и агрессивные химикаты, может привести к коррозии поверхности изделия. Не сливайте воду из устройства без необходимости.

Даже если он не вступает в непосредственный контакт с радиатором, отбеливатель, соляной спирт, средство для удаления краски и т. д. используются для очистки в той же среде. Пары кислотных химикатов, содержащих хлор, могут повредить изделие и вызвать коррозию.

Процессы контроля производства в хаммаме

Как осуществляется контроль качества?

Hammam Radiator разрабатывает технические спецификации в соответствии с мировыми стандартами для сырья и полуфабрикатов, которые будут использоваться для полотенцесушителей и радиаторов, которые она производит. Он выбирает своих поставщиков среди производителей, которые могут выполнить требования этой спецификации.

Все сырье и полуфабрикаты сертифицированы в соответствии с EN 10204 – 3.1 для производства полотенцесушителей и радиаторов, проверяются передовым технологическим контрольным оборудованием в соответствии с входными инструкциями по контролю качества и техническими чертежами, подготовленными отдельно для каждого.

Контроль производится с помощью портативного анализатора XRF Spectral для химических компонентов материалов, прибора для измерения поверхности для определения блеска поверхности и качества отражения, эндоскопической камеры для проверки зоны швов труб и профилей и устройства для измерения шероховатости поверхности для качества поверхности.

Блескомер (EN ISO 2813) для определения блеска окрашенных материалов, оборудование для поперечной резки для определения качества адгезии краски (EN ISO 2409), прибор для измерения толщины покрытия (EN ISO 2360) для измерения толщины краски, спектрофотометр для определения цветового тона (окрашенные и PVD изделия с покрытием) и другие средства контроля снабжены основными измерительными приборами, которые ежегодно калибруются независимым аккредитованным учреждением.

Утверждение качества материала выдается после подтверждения прибором спектрального анализа того, что исходный материал из нержавеющей стали соответствует уровню качества 304, 304L, 316, 316L в соответствии со стандартом ASTM A554-14. Согласно стандарту TS EN 573-3, алюминиевое сырье соответствует уровню качества 6063, что подтверждается прибором спектрального анализа.

Подтверждено, что краски, входящие в состав окрашенных изделий, обладают устойчивостью к УФ-излучению и соответствуют стандарту красок Qualicoat, а толщина краски на окрашенных изделиях составляет не менее 70 мкм. Для изделий с покрытием PVD и окрашенных значение дельта Е проверяют путем измерения цветовых координат L, a, b с помощью прибора для измерения цвета.

Как осуществляется контроль качества процесса?

В процессе технологического контроля полотенцесушителей и радиаторов произведенные полуфабрикаты проверяются в соответствии с техническим чертежом и инструкциями по контролю и заносятся в формы данных контроля технологического процесса. Для этой работы органы управления при необходимости снабжаются наборами контроля точности измерений. Кроме того, каждый оператор проверяет размерное и визуальное качество деталей полотенцесушителя и радиатора, которые он производит, и записывает их в форму данных контроля процесса.

Каждый полотенцесушитель и радиатор, изготовленные в соответствии со стандартом EN 442, проверяются на 100% в соответствии с техническим чертежом и инструкциями по окончательному контролю в процессе окончательного контроля и заносятся в форму окончательного контроля. Все полотенцесушители и радиаторы проходят испытания в соответствии со стандартами и подвергаются 100%-ному испытанию давлением со специально определенными для них значениями давления. Упаковка полотенцесушителя и радиатора фотографируется и регистрируется со всеми его компонентами на этапе укладки на поддоны. Описание упакованных полотенцесушителей и радиаторов, рекламные этикетки и места их расположения проверяются по подготовленным для данной работы техническим чертежам. Все электрические полотенцесушители проходят электрические испытания СЕ в соответствии со стандартом EN 60335.

Как управлять процессом контроля качества упаковки и отслеживания продукции?

Каждое изделие, произведенное в Hammam Radiator, при упаковке маркируется уникальным штрих-кодом, и по этим этикеткам можно отслеживать информацию о том, через какие операции проходило изделие и какое сырье или полуфабрикат расходуется в ходе операций. С помощью тех же этикеток можно получить доступ к информации о полотенцесушителях и радиаторах, отправляемой нашим клиентам.
