В домашних системах водоснабжения нередко используется насосная установка. Но для того чтобы она могла полноценно и, главное, бесперебойно функционировать, важно максимально обезопасить устройство от возможного перегрева и пр. Добиться этого можно, используя определенные защитные элементы (датчики), предотвращающие работу насоса на «сухом ходу». Важно понимать принцип работы этих элементов, а также схемы их подключения. Об этом и пойдет речь далее (для наглядности прилагается видео инструкция).
«Сухой ход»: что это такое, причины его возникновения
«Сухим ходом» обычно называют режим работы насоса без воды. Его считают аварийным и, соответственно, очень опасным для устройства, выкачивающего воду. Дело в том, что отсутствие воды – это угроза для функциональных элементов насоса, ведь она является своего рода охладителем и осуществляет смазочную функцию.
Совет. Некоторые владельцы водяных насосов не торопятся монтировать защитные элементы, предотвращающие работу устройства вхолостую (без воды), а стоило бы, ведь поломки, возникшие вследствие работы на «сухом ходу», не входят в число гарантийных случаев. А значит, ремонт вам придется делать за свой счет.
Для начала стоит разобраться в том, почему может происходить недостаточное поступление воды:
- Неудачный выбор насоса. Типичная проблема при эксплуатации устройства в скважине. Отсутствие воды возможно в том случае, если производительность насоса «перебивает» дебит скважины или же уровень монтажа устройства расположен выше динамического уровня воды.
- Засор в трубе откачивания.
- Нарушение герметичности водяной трубы.
- Малое давление воды. Если возникает данная проблема, а насос не оборудован системой защиты от «сухого хода», он будет работать до того момента, пока не выйдет из строя или не будет отключен вручную.
- Отсутствие контроля за уровнем воды в иссякаемом источнике.
Устройства защиты от «сухого хода»: разновидности, принцип действия
Для предотвращения возможности «сухого хода» было создано несколько приспособлений, различающихся между собой по устройству и схеме работы:
- Реле уровня воды и поплавок. Данные элементы считаются одними из самых эффективных и при этом дорогостоящих. Главное преимущество данного устройства – отключение насоса до начала «сухого хода». Реле представлено следующими элементами: плата, несколько датчиков (один из которых – контрольный) и провода. Устройство работает по простой схеме: при снижении уровня воды датчики, установленные в скважине, подают об этом сигнал. Когда вода опустится до контрольного, закачка воды прекращается. Когда же вода снова поднимется – насос запустится автоматически. Поплавковый датчик (поплавок) – идеальный вариант для закрытых источников воды. Устанавливается выше насоса. Настраивается самостоятельно: нужно лишь отрегулировать длину поплавкового кабеля и расположение датчика в емкости.
Поплавковый датчик уровня воды
- Реле и датчик давления. Реле подойдет в качестве защиты лишь для насосов с гидроаккумулятором. «Критический» уровень давления в реле невозможно отрегулировать вручную (стандартно он фиксируется на отметке в 0,5 бар). Принцип действия устройства прост: при опускании давления до уровня, отмеченного «критическим», реле размыкает контакт и насос останавливается. На практике же преимущественная часть бытовых насосов способна работать в нормальном режиме при давлении от 1 бар. Поэтому можно с уверенностью говорить о том, что реле сработает лишь тогда, когда подача воды будет полностью прекращена. Датчики действует более эффективно: они подают сигнал об опасном уровне воды при падении давления до 1 бар.
- Датчик протока воды. Представляет собой пружинный клапан со встроенным магнитом (с одной стороны) и микропереключатель. Датчик измеряет поток воды, пропускаемый насосом. При сильном водном потоке происходит сдвигание клапана, и он замыкается с переключателем. Насос приводится в действие. Если давление воды снижается, клапанная пружина разжимается и тот разъединяется с переключателем. Данное устройство применяется для защиты повысительных насосов небольшой мощности.
- Мини АКН. Используется для защиты однофазных насосов и регулирует их работу в зависимости от показателей тока и мощности устройства. Мини АКН пользуется большой популярностью ввиду таких достоинств как: малое количество потребляемой энергии, эффективная защита насоса, надежность, простота монтажа и эксплуатации.
Датчик измеряет поток воды, пропускаемый насосом. При сильном водном потоке происходит сдвигание клапана, и он замыкается с переключателем. Насос приводится в действие. Если давление воды снижается, клапанная пружина разжимается и тот разъединяется с переключателем. Данное устройство применяется для защиты повысительных насосов небольшой мощности.Датчик «сухого хода»: схема подключения
Подключение датчика осуществляется двухэтапно: механически и подключением к электросети. Сначала датчик крепится на насос физически. Обычно на устройстве есть специальное гнездо.
Совет. На некоторых насосах отсутствует такое гнездо.
В качестве его замены можно использовать латунный тройничок, к которому, кстати, можно подключить манометр и даже гидроаккумулятор.
Перед тем как вкручивать реле на тройник или на гнездо, необходимо уплотнить резьбу. Сделать это можно либо при помощи специальной (и довольно недешевой) нити, либо льна.
Совет. Для надежной фиксации нити ее наматывание осуществляется по направлению к торцу по часовой стрелке.
После намотки нити можно приступать к закручиванию реле. Делать это нужно очень аккуратно. Когда пойдет туго, нужно подтянуть реле гаечным ключом.
Теперь можно подключать датчик к электросети. Первым делом найдите на датчике две группы контактов. В каждой группе проводов найдите свободные концы и прикрутите к ним жилу провода. Заземление соединяем отдельно, прикрепляя его к винту на реле.
Подключенный датчик сухого ходаТеперь можно подсоединять реле непосредственно к насосу. Подойдет обычный провод. Один его конец подсоединяем к свободным проводам реле, другой – к насосным проводам.
Не забывайте о том, что цвета соединяемых жил должны соответствовать друг другу.
Остается лишь проверить работу системы в действии. Подключаем насос к электросети и наблюдаем. Если в процессе работы насоса происходит рост показателя на манометре, а при достижении максимально допустимого показателя на датчике насос отключается – монтаж был осуществлен грамотно. Устройство можно эксплуатировать в реальных условиях.
На этом мы заканчиваем рассмотрение существующих разновидностей защитных устройств для водяного насоса, а также схемы их подключения. Будьте внимательны во время монтажа устройства. Удачи!
Как подключить датчик сухого хода: видео
Рубрики Насосы: полив, откачка Метки датчик сухого хода для насоса Оставьте комментарийВыбираем датчик сухого хода для скважинного насоса
Обустраивая собственный источник водоснабжения, каждый хозяин обязан позаботиться о дополнительной его защите.
Кроме того, в предотвращении поломок нуждается не только сама скважина или колодец, но и оборудование, осуществляющее работу: так называемые дренажные системы и наружные насосы. В целях безопасности и снижения риска перегрева используют датчик протока воды, который прежде необходимо правильно подобрать.
Содержание
- 1 Почему возможен сухой ход насосной системы?
- 2 Виды датчиков сухого хода для насосов
- 3 Схема работы датчика сухого хода
- 4 Как выбрать устройство и его установить в домашних условиях?
- 5 Типичные ошибки мастеров
Почему возможен сухой ход насосной системы?
Некорректная работа насосной станции, установленной к водоему может зависеть исключительно от отсутствия жидкости. Абсолютно не существует разницы, какой водоем используется для осуществления перекачки воды, проблемы сухого хода для насоса актуальны в любом случае.
Поплавковый датчик сухого хода для насоса
Причины холостой работы часто происходят из-за неправильного монтажа насоса в источнике водоснабжения, а также неверного его выбора для данных целей (не соответствие техническим характеристикам и параметрам скважины или колодца).
Чтобы исключить, перегрев насоса и возможные его неполадки необходимо размещать откачивающее устройство на динамичном уровне, то есть в том месте где вода не убывает.
Также прекращение подачи жидкости может происходить из-за снижения давления в трубопроводе, за счет чего происходит снижение потока воды и образуется воздушная пробка, которая проникая в рабочий механизм устройства, выводит его из строя. При потере герметичности шланга или трубы также возможно возникновение подобных проблем.
Обратите внимание! Если ваш насос настроен исключительно на ручную работу и работает от постоянного источника (из местного пруда, реки или озера), в таком случае нет необходимости использовать автоматизированный датчик протока. В случае, если насос подключен к небольшим скважинам и не имеет автоматов защиты, позаботиться о предотвращении поломки стоит.
Виды датчиков сухого хода для насосов
На практике встречается всего несколько видов датчиков, осуществляющих защитную функцию по отношению к насосному оборудованию.
Сегодня их подразделяют на три основные типа:
Некоторые насосные станции скважинного типа не требуют специальных защитных дополнений, так как в них предусмотрена своя защита в качестве заводских параметров.
Схема работы датчика сухого хода
Датчик контроля давления или реле холостого хода выполняет свою работу, используя отдельный принцип. Само же устройство потока представляет собой механизм с коммутирующими контактами. Перед установкой реле имеет разомкнутые контакты. Чтобы запустить датчик нужно нажать и удерживать красную кнопку до тех пор, пока уровень давления не поднимется до нужного значения. Если количества атмосфер будет недостаточно, датчик будет отключен.
Некоторые установки имеют в конструкции специальные гайки на пружинах, позволяющие корректировать значения давления, когда механизм будет срабатывать. Обратите внимание, как изображает весь процесс действия схема, расположенная ниже.

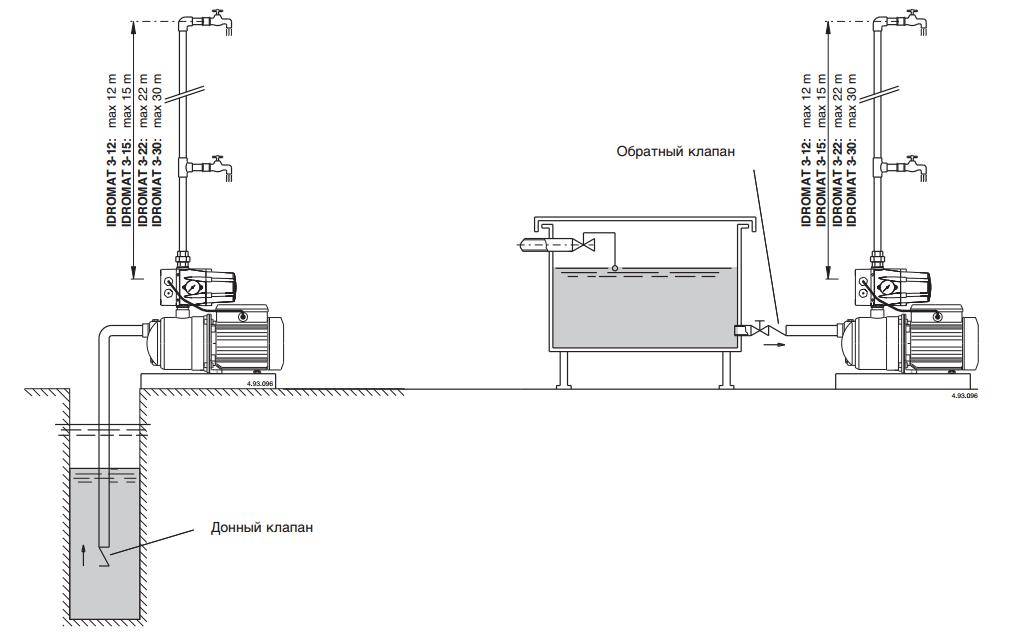

Схема размещения датчика сухого хода в системе водоснабжения
Чтобы подсоединить датчики потока воды для скважинных насосов потребуется их расположить последовательно в электросети вместе с откачивающим оборудованием.
При обнаружении падения атмосфер, срабатывает защита насоса от сухого хода, там самым размыкая электрическую сеть.
Внимание! Установка реле движения потока для насосных подстанций в автономном источнике водообеспечения происходит строго по принципиальной схеме. Никаких отклонений от указанных значений быть не должно, так как повышается вероятность неправильной работы устройства и несрабатывание защиты.
Как выбрать устройство и его установить в домашних условиях?
Подбирайте устройство движения потока обязательно с учетом всевозможных характеристик своего насосного оборудования и возможностей источника водоснабжения. Перед покупкой и непосредственным монтажом защитного реле своими руками, обязательно получите консультацию опытного специалиста.
Важным шагом после выбора установки движения потока считается ее правильный монтаж. Обязательно предусмотрите чтобы реле давления было установлено до первого запуска системы водоснабжения.
В таком случае вы сможете предусмотреть возможные неисправности и предотвратить их последствия.

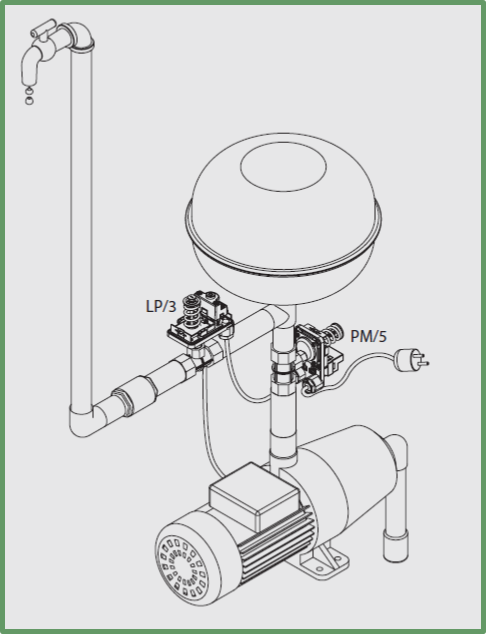

Как подключить датчик сухого хода к насосу
Для того чтобы выполнить механический тип подключения реле давления, вам понадобятся навыки в работе с фитингами. Вам необходимо нарезать резьбу, если ее нет и уплотнить конструкцию льном или лентой фум. Врезать приспособление в трубе поможет специальный разводной ключ. После занимаемся подключением электрики в механизме. Учтите то, что проводники на датчике должны по своему сечению подходить по мощности к насосу.
Типичные ошибки мастеров
При обустройстве трубопровода своими руками, важно чтобы оборудование для контроля потока было правильно подключено. Но к сожалению не совсем опытный пользователь может внести нарушения в стабильность работы. Чтобы исключить все неприятности нужно знать о типичных ошибках, которые допускают мастера при подключении реле.
- Неправильно подсоединяют устройство. Случается, и такое, когда датчик подсоединен до прибора учета расхода воды, за счет чего принцип работы становится неверным.
- Негерметичность соединений происходит в том случае, когда не использованы специальные уплотнители или были подобраны материалы не надлежащего качества.
- Не точно подобрано оборудование для самой системы водоснабжения, и наблюдается несоответствие техническим характеристикам насоса.
- Отсутствует схема правильного подключения, в следствие чего может быть параллельное подсоединение приспособления.
- Хозяева пытаются изменить чувствительность давления в тех механизмах, которые не предусмотрены для этого.
Из-за подобного халатного отношения к конструкциям защиты водяного потока, вы не добьетесь идеального рабочего результата. Вероятнее всего защита насосной станции будет работать на половину, поэтому гарантия долговечности приспособления отсутствует.
5 Объяснение полезных схем защиты двигателя от работы всухую
5 простых схем защиты двигателя от работы всухую, представленные здесь, демонстрируют простые методы, с помощью которых можно определить состояние недостаточного количества воды внутри подземного резервуара без установки датчиков внутри подземного резервуара и, таким образом, предотвратить любую возможность запуска двигателя.
сухой ход. Контур также включает в себя функцию контроля перелива верхней воды.
Идею предложил один из заинтересованных читателей этого блога.
Технические характеристики
Есть ли у вас какие-либо идеи о том, как определить работу двигателя всухую, проверяя его на входе в верхний бак без проверки в подземном баке, поскольку требуется больше усилий, чтобы протянуть провод из-под земли к месту двигателя.
Мое требование: мотор должен выключаться, если на входе бака нет воды. Также двигатель не должен изначально выключаться, так как потребуется не менее 5 секунд, чтобы протолкнуть воду на входе бака.
Мое требование — выключать двигатель, когда он не может качать воду. Это может быть связано с тем, что уровень воды в подземном резервуаре стал ниже определенного порога, или с неисправностью насоса.
Я предпочитаю не подключать провода от подземного резервуара к контуру. Я бы предпочел ощущать поток воды на входе в верхний резервуар.
Надеюсь, вы поняли мое требование.
Я хочу включить двигатель вручную. Если мы заменим зуммер на реле, то мотор будет выключаться сразу после включения мотора, так как через несколько секунд вода потечет на вход бака.
Чтобы избежать этой проблемы, нам необходимо обеспечить некоторую задержку по времени для измерения расхода воды на входе в бак. но я не уверен, как ввести задержку. Пожалуйста помоги мне с этим.
Проект №1
Схема предлагаемого устройства защиты от сухого хода двигателя подземного насоса может быть понята с помощью следующих деталей:
Схема питается от адаптера переменного/постоянного тока 12В.
При кратковременном нажатии кнопки транзистор BC547 вместе с каскадом управления реле BC557 включаются.
Конденсатор 470 мкФ и резистор 1 МОм образуют цепь с временной задержкой и блокируют весь каскад драйвера реле на некоторую заданную задержку после отпускания кнопки.
Этот интервал задержки можно отрегулировать, поэкспериментировав с конденсатором 470 мкФ и/или резистором 1 МОм.
Как только срабатывает реле, включается двигатель, который мгновенно начинает забирать воду из верхнего бака.
В тот момент, когда вода внутри трубы верхнего резервуара соединяется с остаточной водой, погружной датчик, который является положительным датчиком, соединяется с датчиком, который вводится в устье трубы. Это позволяет напряжению от нижнего датчика достигать базы соответствующего транзистора BC547 через воду и резистор 1K.
Вышеупомянутое действие теперь фиксирует каскад возбуждения реле таким образом, что даже по истечении времени задержки реле удерживает и поддерживает работу.
Теперь двигатель останавливается только при двух условиях:
1) Если уровень воды достигает уровня переполнения верхнего бака, при котором положительный потенциал нижнего щупа соединяется с щупом, который соединен с базой верхнего транзистора BC547 .
Условие включает верхний BC547, который мгновенно размыкает защелку каскада драйвера реле и двигатель останавливается.
2) Если вода внутри подземного резервуара высыхает, что, очевидно, останавливает соединение воды внутри трубы верхнего резервуара и ломает защелку привода реле.
Автоматическая версия вышеуказанного контроллера двигателя картера с системой защиты от работы всухую представлена ниже:
Использование логических элементов: конструкция № 2
Полностью автоматическая версия также может быть построена с использованием 6 логических элементов НЕ из IC 4049, как показано на рисунке. ниже можно ожидать, что эта конфигурация будет работать намного точнее, чем приведенная выше транзисторная версия автоматической схемы защиты от сухого хода подземного погружного водяного насоса.
Ответ г-на Прашанта Зингаде
Привет, Свагатам,
Как дела? Ваша идея и логика потрясающие. снимаю перед вами шляпу. Я попробовал версию IC4049, она работает нормально, за исключением одной проблемы (я сделал одну модификацию на основе вашего предыдущего дизайна, и теперь она работает).
Я столкнулся с одной проблемой в версии IC, например, когда мы переводим его в автоматический режим, функция пробного запуска не работает. См. прикрепленный смоделированный видеофайл.
Случай 1: я наблюдаю, если уровень воды опускается ниже нижнего уровня, реле включает насос, но не обнаруживает работу всухую, и насос продолжает работать.
Случай 2: В ручном режиме работает отлично. Извините за любую опечатку.
Теплый привет
Прашант П. Зингаде
Решение проблемы со схемой
Здравствуйте, Прашант,
Да, вы правы.
Чтобы исправить ситуацию нам нужно будет соединить выход N6 с базой BC547 через конденсатор, можно попробовать подключить сюда 10uF.
Минус конденсатора пойдет к базе.
Но проблема в том, что эта операция активирует систему только один раз, и если вода не будет обнаружена, система выключит реле и останется в выключенном состоянии до тех пор, пока не будет активирована вручную с помощью переключателя и пока не сработает желтый датчик.
снова в контакте с водой. С уважением.
Обновление
Защита от работы всухую для геркона двигателя: конструкция №3
На следующей схеме показана эффективная защита от работы всухую, которую можно добавить к двигателю насоса в тех случаях, когда в баке отсутствует вода и вода не вытекает. от выхода трубы.
Здесь сначала нажимается кнопка для запуска двигателя.
Конденсатор емкостью 1000 мкФ и резистор емкостью 56 кОм действуют как таймер задержки выключения и удерживают транзисторный переключатель во включенном состоянии даже после отпускания кнопки, так что двигатель продолжает работать в течение нескольких секунд.
В течение этого времени из выпускного отверстия трубы может вытечь вода, которая заполнит небольшой контейнер, установленный возле горловины шланга. Можно увидеть этот контейнер с поплавковым магнитом и герконовым реле, расположенным внутри.
Как только вода начинает наполняться внутри контейнера, поплавковый магнит быстро поднимается вверх и достигает непосредственной близости от герконового реле, фиксируя его во включенном состоянии.
Теперь герконовое реле подает положительное напряжение на базу транзистора, гарантируя, что транзистор защелкнется и двигатель будет работать.
Однако при отсутствии воды обратная связь герконового реле не может включиться, что приводит к отключению двигателя по истечении времени задержки ВЫКЛ после заданного времени задержки.
Защита от сухого хода без геркона и магнита
Если вы не заинтересованы в использовании геркона или магнитного поплавкового датчика, вы можете упростить описанную выше конструкцию, как показано на следующей схеме:
При нажатии кнопки BC547 и BC557 проводят для управления реле. Реле включает подключенный двигатель насоса. Двигатель насоса начинает пытаться перекачивать воду через трубу.
Если вода есть, она течет через выпускное отверстие трубы и перекрывает положительную подачу с основанием BC547. Это приводит к блокировке всего контура через контакт с водой, так что насос продолжает качать воду непрерывно.
Однако в ситуации, когда вода сухая или недоступна, вода не может питать основание BC547.
Поэтому BC547 остается включенным только в течение периода, определяемого зарядом конденсатора 100 мкФ.
Конденсатор 100 мкФ и резистор 1 МОм определяют, как долго BC547, BC557, реле и двигатель насоса могут оставаться включенными.
По истечении вышеуказанного времени схема автоматически выключает себя и двигатель насоса, тем самым предохраняя двигатель от возгорания из-за работы всухую.
Цепь защиты от сухого хода с датчиком тока: конструкция № 4
В приведенных выше идеях схемы в основном зависят от обнаружения воды, что делает конструкции немного устаревшими и громоздкими.
Следующая идея, в отличие от вышеизложенной, зависит от измерения нагрузки или измерения тока для выполнения функции защиты от сухого хода. Таким образом, она является бесконтактной и не зависит от прямого контакта с двигателем или водой.
Здесь два транзистора вместе со связанными компонентами образуют простую схему таймера включения с задержкой. Когда SW1 включен, транзистор T1 остается выключенным из-за C1, который первоначально заземляет базовый привод T1, поступающий через R2, в то время как C1 заряжается.
При этом T2 остается включенным, и реле также включается. Нормально разомкнутый контакт реле включает двигатель насоса. В зависимости от значения C1 двигателю разрешается работать какое-то время. В случае отсутствия воды двигатель работает без нагрузки с относительно низким током, проходящим через RX. Из-за этого RX не может развивать достаточный потенциал, что, в свою очередь, удерживает светодиод оптопары в выключенном состоянии. Это позволяет C1 полностью беспрепятственно заряжаться в течение оговоренного периода.
Как только C1 полностью заряжен, T1 включается, а это выключает T2, а также реле. Наконец, двигатель отключается, защищая его от работы всухую.
Напротив, предположим, что двигатель получает нормальную подачу воды и начинает нормально качать ее, это мгновенно загружает двигатель, заставляя его потреблять больше тока.
В соответствии с расчетным значением резистора Rx, он создает достаточное напряжение для включения светодиода оптопары. Как только оптрон активируется, зарядка С1 запрещается, а таймер задержки включения отключается.
Реле теперь продолжает подавать напряжение 220 В на двигатель, позволяя ему работать до тех пор, пока доступна вода.
Еще одна простая схема защиты двигателя от работы всухую: конструкция № 5
Вот еще одна идея, объясняющая очень простую схему контроллера перелива, которая способна реализовать и ограничить перелив воды сверху, а также сухой ход двигателя насоса.
Идею предложил г-н С.Р. Паранджап.
Технические характеристики
Я наткнулся на ваш сайт, когда искал схему таймера. Я очень удивлен, увидев, как много может сделать один человек!
Я ссылаюсь на ваш отчет от пятницы 20, 2012.
У меня похожая проблема. Я разработал схему, которая работает на макетной плате. Я хочу начать перекачку только в том случае, если есть необходимость в верхнем резервуаре, а в нижнем резервуаре достаточно воды. Далее, если вода в нижнем баке опустится ниже определенного уровня во время откачки, откачка должна прекратиться.
Я пытаюсь найти способ выполнить мое последнее условие.
Я хочу запустить эту схему вручную, и когда схема перестанет качать насос, она также должна аннулировать мое действие запуска. Это остановит полную операцию заполнения верхнего бака.
Мне почему-то кажется, что комбинация двух реле (вне цепи) в части ВКЛ/ВЫКЛ всего проекта должна работать. Я не могу понять, как до сих пор.
Рисунок выше может выражать то, что я хочу. Проект/схема питается от внешнего источника. Выход (используемый для прекращения подачи) из схемы должен размыкать внешний источник, который был активирован вручную.
Я надеюсь, что вы извините меня за то, что я использую этот корень, чтобы изложить мою проблему. Если вы найдете достоинства в моей проблеме, вы можете разместить ее в своем блоге.
Прилагаю схему, которую я разработал.
В качестве представления о себе – я пожилой человек (возраст 75 лет) и воспринял это как хобби, чтобы интересно проводить свое время.
Я был профессором статистики в Университете Пуны.
Мне нравится читать ваши проекты.
Спасибо
S.R.Paranjape
Дизайн
Я ценю усилия мистера С.Р. Paranjpe, однако приведенный выше дизайн может быть неверным по многим причинам.
Правильный вариант показан ниже (нажмите, чтобы увеличить), принцип работы схемы можно понять с помощью следующих точек:
Точка “L” расположена в какой-то желаемой точке внутри нижнего бака, что определяет баки нижнего уровня воды, при котором двигатель находится в разрешенной зоне работы.
Клемма “О” фиксируется на самом верхнем уровне верхнего бака или верхнего бака, при котором двигатель должен остановиться и перестать наполнять верхний бак.
Базовое определение включения осуществляется центральным NPN-транзистором, база которого подключена к точке «L», в то время как действие выключения выполняется нижним NPN-транзистором, база которого подключена к точке «O».
Однако вышеуказанные операции не могут быть инициированы до тех пор, пока на воду не будет подан положительный потенциал или напряжение.
По запросу был включен кнопочный переключатель для обеспечения необходимой функции ручного запуска.
При кратковременном нажатии данной кнопки положительный потенциал поступает в воду бака через контакты кнопки.
Предполагая, что нижний уровень резервуара находится выше точки “L”, позволяет вышеуказанному напряжению достичь базы центрального транзистора через воду, что мгновенно запускает центральный транзистор в проводимость.
Это срабатывание центрального транзистора включает каскад управления реле вместе с двигателем, а также блокирует транзистор управления реле таким образом, что теперь, даже если кнопка отпущена, поддерживается работа схемы и двигателя.
В описанной выше ситуации блокировки двигатель останавливается при двух условиях: либо уровень воды опускается ниже точки “L”, либо если вода перекачивается до достижения верхнего предела верхних баков, то есть в точке “O”
При первом условии напряжение с коллектора драйвера реле не достигает точки “L”, прерывая защелку и работу двигателя.
При втором условии нижний BC547 срабатывает и ломает защелку, заземляя базу центрального транзистора.
Таким образом, схема контроллера верхнего уровня воды может оставаться в рабочем состоянии только до тех пор, пока уровень воды находится на уровне или выше точки «L» или ниже точки «O», а также инициализация зависит исключительно от нажатия кнопки данная кнопка.
IC 555 Схема защиты от сухого хода
Защита от сухого хода может быть добавлена к существующей схеме контроллера на основе IC 555, как показано ниже: уровень воды опускается ниже датчика «низкого уровня», что приводит к снятию положительного потенциала с контакта № 2 микросхемы. Это, в свою очередь, приводит к тому, что на выводе № 2 становится низкий уровень, что мгновенно переводит вывод № 3 в высокий уровень.
Этот сигнал высокого уровня проходит через конденсатор емкостью 470 мкФ, который включает каскад привода реле, и двигатель насоса включается.
Драйвер реле и насос остаются включенными только до тех пор, пока заряжается 470 мкФ, это может длиться от 3 до 5 секунд.
В течение этого промежутка времени, если насосы начнут подавать воду, датчик воды, соединенный с синими проводами, будет замкнут перекачиваемой водой.
Соответствующий BC547 теперь получит базовое смещение и начнет проводить ток, минуя конденсатор емкостью 470 мкФ. Это позволит драйверу реле BC547 свободно проводить ток до тех пор, пока не будет достигнут полный уровень в баке.
С другой стороны, если предположим, что воды нет, а насос работает всухую, он не сможет смещать верхний BC547, и, в конечном счете, 470 мкФ будет заряжен полностью, блокируя любой дальнейший базовый ток на каскад драйвера реле. Из-за этого реле будет выключено, что предотвратит работу всухую.
Защита от сухого хода водяного насоса
— Реклама —
Здесь представлена защита водяного насоса от сухого хода, которая является эффективным решением для защиты бытовых погружных водяных насосов от сухого хода.
Функция контроля минимального уровня воды в контуре реализована с помощью подвешенных датчиков, чтобы гарантировать, что водяные насосы не будут работать в сухом состоянии. Кроме того, функции включения и задержки возврата предотвращают нежелательную кратковременную работу насосов при перекачке турбулентных подземных вод. На рис. 1 показан авторский прототип.
. Принципиальная схема защиты водяного насоса от сухого хода показана на рис. 2. Она построена на основе 5-вольтового регулятора 7805 (IC1), таймера NE555 (IC2), транзисторы BC547 (T1) и SL100 (T2), реле 12V 1C/O (RL1) и несколько других компонентов.
Рис. 2: Принципиальная схема защиты водяного насоса от сухого хода Чтобы понять, как работает эта схема, предположим, что выходной контакт 3 IC2 имеет высокий уровень при первоначальном включении питания и, следовательно, реле RL1 находится под напряжением.
В этом случае конденсатор С4 на входе IC2 будет заряжаться через резистор R2 и потенциометр VR2.
После задержки в несколько секунд напряжение на C4 достигнет уровня, при котором схема инвертора (образованная микросхемой IC2) изменит состояние. Выход IC2 переключится на низкий уровень, а RL1 будет выключен транзистором T2. Переключатель перезапуска S1 можно использовать для запуска этого процесса с самого начала.
Однако, если аквасенсоры (или датчики уровня воды) AS1 и AS2 обнаруживают наличие воды, C4 будет бесконечно разряжаться T1, чтобы удерживать RL1 во включенном состоянии. Но когда происходит сухой ход (когда AS1 и AS2 не обнаруживают влаги), инвертор меняет свое состояние после короткой задержки (10–13 секунд). Интервал времени (задержка) между изменениями состояния зависит, главным образом, от настройки предустановленного потенциометра VR2 с регулируемой задержкой.
Источник постоянного тока 12 В, 1 А от любого трансформаторного источника питания или источника питания SMPS может использоваться для питания всей схемы.
Два близко расположенных (на расстоянии около 10 мм) болта из нержавеющей стали могут использоваться в качестве датчиков аквасенсора. Для соединения используйте любой низковольтный двужильный провод/кабель длиной от 30 до 90 метров.
Светодиод 1 является индикатором включения питания, а светодиод 2 служит индикатором включения двигателя. Поскольку выходной нагрузкой является энергоемкий двигатель водяного насоса, для гибкой и надежной работы настоятельно рекомендуется силовое реле 12 В постоянного тока с коммутационной способностью переменного тока 230 В/30 А.
Схема односторонней печатной платы защиты водяного насоса от сухого хода в натуральную величину показана на рис. 3, а схема ее компонентов — на рис. 4.
Рис. 3: Схема платы защиты водяного насоса от сухого ходаРис. 4: Компоновка компонентов печатной платыЗагрузите печатные платы и схемы компонентов в формате PDF:
нажмите здесьПосле сборки схемы на печатной плате подключите всю систему, как показано на электрической схеме на рис. 5. Обзор системы с погружным погружной насос показан на рис. 6. Подключите двигатель водяного насоса к разъему CON3, а сеть переменного тока 230 В – к разъему CON4.
Рис. 5: Схема электрических соединений Схема также может быть изготовлена на печатной плате среднего размера. По механическим причинам и для упрощения конструкции электромагнитное реле следует размещать на расстоянии от печатной платы. После успешной сборки и первоначального тестирования поместите всю систему в жесткий пластиковый/металлический контейнер.
