Тёплый пол от полотенцесушителя: схема

Содержание

• 1 Принципы работы
• 2 Чего ждать?
• 3 Варианты

Недостаточный обогрев собственного жилища – это неприятность, с которой сталкивался практически каждый первый. И если в межсезонье подобного рода дискомфорт можно потерпеть, то в холодное время года плохо прогреваемые помещения превращаются в настоящую бытовую катастрофу. Конечно, существует множество решений, которые помогают улучшить ситуацию с температурой в квартире, но все они, как правило, либо слишком затратные, либо попросту неосуществимы в определённых условиях. Поэтому приходится искать альтернативные варианты, даже несмотря на то, что некоторые из них являются весьма спорными с различных точек зрения.

Система «теплый пол»

К примеру, установка тёплого пола от полотенцесушителя – это довольно распространённый способ обеспечить нормальный прогрев поверхности и комфортную температуру в помещении. Несмотря на то, что такой подход, мягко говоря, не одобряется соответствующими службами, множество людей отдаёт предпочтение именно этой системе тёплого пола, ведь вывод от полотенцесушителя позволяет сэкономить финансы на установке дополнительных агрегатов и в целом значительно упрощает монтаж.

Само собой, для того чтобы качественно установить такую конструкцию, нужно прежде изучить, как именно она функционирует.

Принципы работы

Полотенцесушитель — это отопительный прибор, предназначенный для установки в квартирах и частных домах. С виду он очень напоминает обыкновенную часть системы внешних коммуникаций, однако основное его предназначение кроется именно в названии – такой прибор удобно использовать для просушивания полотенец и мелкого белья. Кроме того, иногда полотенцесушитель исполняет роль компенсирующей петли и выступает дополнительным источником тепла в ванной комнате.

Все модели полотенцесушителей подразделяются на две основные категории: водяные и электрические.

Первые присоединяются к основной системе водопровода, либо же к отопительной системе и функционируют за счёт подачи горячей воды. По виду они похожи на изогнутую трубу, которая, для большей эстетики покрыта никелированным слоем.

Электрические полотенцесушители, соответственно, питаются от розетки и удобны тем, что для их установки подойдёт абсолютно любой участок квартиры, где поблизости имеется источник электропитания. Такой прибор отдаёт много тепла, при этом употребляя малую долю электроэнергии, в чем заключается его основное преимущество.

Полотенцесушители бывают разных видов

На современном рынке имеется довольно большой выбор качественных импортных моделей, среди которых вполне возможно выбрать подходящее. А для наших целей нужен самый эргономичный агрегат, который будет способен прослужить долгие годы.

Чаще всего, для установки теплого пола от полотенцесушителя используются водяные модели, но иногда предпочтение отдаётся подключению электрических. Всё очень просто – поступающую горячую воду с помощью нескольких дополнительных витков труб пропускают под напольным покрытием. Электрообогрев же намного тоньше самых тонких труб, что обычно осложняет задачу.

Если вы уже выбрали полотенцесушитель, далее нужно хорошо подготовиться к дальнейшим работам.

Чего ждать?

Хочется сразу предупредить, что качественная установка тёплого пола от полотенцесушителя требует определённых расчетов, навыков и знаний, иначе вы неизбежно столкнётесь со следующими проблемами:

1. Слишком горячий полотенцесушитель. Чересчур прогретая поверхность пола также может стать проблемой, если ваш прибор работает слишком интенсивно. Иногда снизить температуру сушилки не получается, и тогда вся установка теряет смысл.
2. В любых домах бывают перебои с горячей водой, и если при этом у вас имеется подпольная система – то она сделает поверхность не просто холодной, а ледяной. Этот фактор тоже следует учитывать при монтаже. Проблему можно решить установкой датчика контроля температуры.
3. При неграмотном порядке работы, вы рискуете нарушить нормальную подачу, и оставить и свою и соседскую жилплощадь вовсе без горячей воды.
4. Слишком большое давление в комплекте со случайным заломом труб, может привести к прорыву всей конструкции, после чего незаконная установка пола вскроется и последствия могут быть самыми неприятными.
5. Если вы планировали обратиться к профессионалам, скорее всего вы получите отказ, поскольку, как правило, фирмы не хотят связываться с незаконными видами монтажа.

   Теплый пол от полотенцесушителя

Если вас не пугают подобного рода трудности, можно попробовать осуществить установку тёплого пола от полотенцесушителя самостоятельно. Для этого существует несколько основным видов подключения.

Варианты

Несмотря на незаконность данной процедуры, народный опыт располагает различными методиками укладки тёплого пола от полотенцесушителя:

1. Для присоединения можно использовать последовательное подключение, подробная схема которого обязательно имеется на строительных форумах. Для того, чтобы оградить такой пол от перегрева, используется фольгированный пенофол, который укладывается двумя слоями, под конструкцией, и над ней. Также можно задействовать термоизоляционную сухую смесь для стяжки пола. Снизить температуру поможет использование трубы из материала с меньшей теплопроводимостью. Проще говоря, подойдёт любой способ, который поможет физически изолировать теплоноситель от поверхности.
2. Нередко в ход идёт схема параллельного подключения. При маленькой площади допустимо задействовать количественную регулировку подачи теплоносителя с помощью специального клапана, который имеет термостатирующую головку. Тут понадобится только один слой пенофола.
3. Самым правильным и экономически целесообразным считается устройство насосного узла с термосмесительным клапаном. Такой способ подходит для помещения с любой площадью и в этом основной его плюс. Конечно, понадобится детальная схема и качественный проект, иначе есть риск наделать крайне неприятных ошибок.
4. Еще один альтернативный способ – устройство так называемой гидрострелки. Это коротко-замкнутый гидравлический узел, который представляет из себя кусок трубы размером 2х2. Он изготавливается из нержавеющей стали или оцинковки.

   Система теплого пола от полотенцесушителя

Это все основные методики установки системы тёплого пола с помощью такого прибора, как полотенцесушитель.

И всё-таки, для тех, кто обитает в многоэтажке и желает обогреть в ванной пару-тройку квадратных метров пола, лучше обратиться к специалистам, чем испытывать судьбу. Ведь качественная, а главное – профессионально выполненная система тёплого пола позволит устранить проблему недостаточного обогрева помещения раз и навсегда, и к тому же сэкономит массу нервов и времени.

Читайте также нашу статью по теме: Как своими руками сделать в ванной теплый пол?

Подключение теплого пола

Содержание

• Схема подключения через терморегулятор
• Схема подключения водяного обогрева
• Подключение к индивидуальному отоплению
• Схема подключения теплого пола к полотенцесушителю
• Схема подключения теплоносителя к горячей воде
• Заключение

Монтаж теплого пола это одно, а осуществить его подключение, это совсем другое. Именно этот этап для многих домашних мастеров создает определенные трудности. С этой целью мы хотим рассказать вам о некоторых способах и схемах того, как осуществить подключение теплого пола. Мы расскажем вам о разных схемах, в том числе, как можно реализовать теплый пол от полотенцесушителя.

Схема подключения через терморегулятор

В данном случае речь пойдет о подсоединении электрического обогрева посредством терморегулятора. Сразу скажем, что благодаря этому можно достичь серьезной экономии средств при отоплении. В большинстве случаев схема подключения теплого пола находится на корпусе терморегулятора. Также подобная схема предоставляется в паспорте к изделию. Как следствие, осуществить подключение теплого пола вам не должно создать определенные затруднения.

Так, к терморегулятору подводится кабель от электрического теплого пола. Что касается питающего кабеля, то лучше всего кабель завести отдельный от электрического щитка. Также существует схема подключения через розетку. В любом случае это крайний случай. Лучше всего провести отдельный кабель и установить УЗО.

Схема подключения водяного обогрева

Теперь рассмотрим способ монтажа теплого пола на основе водяного контура. Существует схема подключения теплого пола к котлу. Также можно подключить к централизованному отоплению. Однако здесь необходимо быть внимательным, ведь такое решение может вызвать температурный хаос по вашему стояку. А, учитывая, что в централизованной системе теплоноситель имеет высокую температуру, необходимо монтировать смесительный узел.

Подключение к индивидуальному отоплению

Другой способ подключения – это использование индивидуальной системы отопления. В этом случае все гораздо упрощается, ведь вам не нужно получать никакие разрешения. Эта схема практически не имеет недостатков. Как правило, такая схема может иметь в своей комплектации следующие элементы:

• Термостатический клапан. На него подается сигнал от установленного температурного датчика на включение и выключение обогрева.
• Балансировочный клапан. Благодаря этому полностью исключается холостой ход теплоносителя в контуре. Если теплоноситель не подается, то он запускает обогрев по малому кругу без котла.
• Циркуляционный насос. Это устройство позволяет достигать равномерной температуры по всей площади пола.
• Предохранительный термостат. Его установка осуществляется на подаче. Он осуществляет контроль температуры теплоносителя во всей отопительной системе теплого пола.
• Электрический привод. Он используется для управления клапанами каждого контура.
• Коллектор, который распределяет потоки теплоносителя по разным контурам.
• Выносной температурный датчик. Подключение датчика теплого пола осуществляется на всем блоке управления.

Схема подключения теплого пола к полотенцесушителю

Для реализации этой задачи необходимо решить, где будет располагаться и запитываться отопительный контур теплого пола. Осуществлять установку циркуляционного насоса на такую маленькую площадь в ванной не нужно. Перед укладкой труб подготовьте основание. Далее можно приступать к работе. На полотенцесушитель обязательно закрепляется кран Маевского. Это позволит вам своевременно спускать воздух. На обратку к полотенцесушителю в обязательном порядке монтируется термостатический клапан. От него будет идти подача на теплый пол. Как следствие, это клапан будет осуществлять контроль температуры всего напольного отопления. Что касается обратки, то ее можно врезать в обратку централизованной системы дома.

Важно! Узел подсоединения обязательно должен находиться снаружи. Его нельзя бетонировать. Его можно замаскировать, например, установив небольшую декоративную дверцу.

Схема подключения теплоносителя к горячей воде

Многих интересует вопрос о том, как осуществить подключение полотенцесушителя к стояку горячей воды схема. Безусловно, здесь необходимо придерживаться определенной инструкции. Вся работа будет состоять из нескольких этапов, а именно:

• Демонтаж полотенцесушителя.
• Выбор нового места для его установки и разметка монтажа.
• Монтаж запорной арматуры.
• Монтаж крепежей для полотенцесушителя.

Важно! Произвести установку и подключение полотенцесушителя к горячей воде вполне реально сделать своими руками. Прежде всего следует придерживаться определенной схемы.

Итак, прежде всего к стояку горячей воды специалисты рекомендуют устанавливать байпас, который будет выполнять роль перемычки. Вся последующая схема выглядит очень просто. При подключении полотенцесушителя в ванной комнате от горячего водоснабжения обеспечит циркуляцию теплоносителя по отопительной системе. Прежде всего необходимо решить, какой тип и схему выбрать лучше всего. Так, в первую очередь выполняется подключение муфты. Диаметр муфты будет зависеть от выхода на полотенцесушители и на стояке с горячей водой. Также вам стоит определиться, как именно установить этот прибор. Так, если длина подводки будет достигать около 50 см, то лучше выбрать горизонтальную установку.

Важно! Идеальный способ установки будет такой, который позволит теплоносителю двигаться сверху вниз. Это обеспечит равномерное и качественное прогревание.

Кроме всего прочего, при установке полотенцесушителя важно соблюдать точное расстояние от стены до трубы. Как правило, оно будет зависеть от диаметра трубы подачи теплоносителя. Так, если диаметр составляет около 40 мм, то расстояние должно быть около 550 мм. Подвешивание осуществляется на специальные упоры. Чтобы в процессе нагревания исключить деформацию, крепление должно быть свободным. Как только вы закончили подключение трубопровода к горячему водоснабжению, можно произвести запуск системы, чтобы проверить ее на работоспособность. В процессе тестового запуска важно убедиться, что все соединения абсолютно герметичны. Если есть хоть малейшие капли, то вам придется устранить эту утечку. Как видно, схема подключение полотенцесушителя к горячему водопроводу в частном доме не составляет особых проблем.

Совет! При работе не экономьте на качестве всех исходных строительных материалов. Это позволит вам исключить возможных проблем при эксплуатации полотенчика.

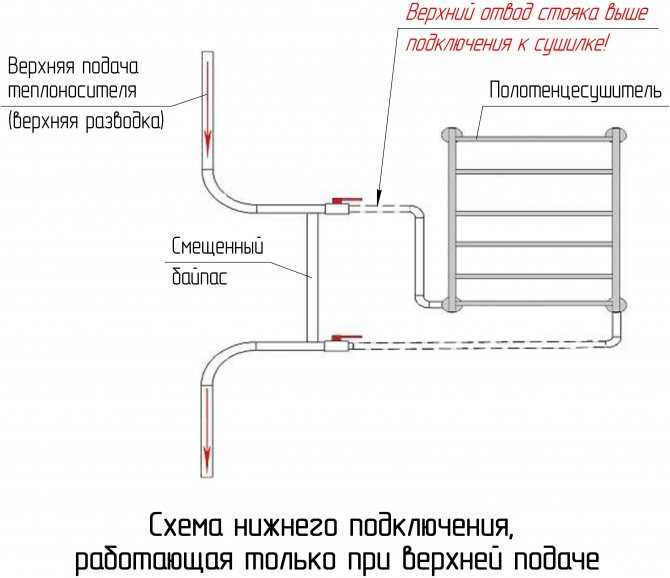

Теперь предлагаем вам ознакомиться с распространенными способами и схемами монтажа/подключение полотенчика. Для реализации этой задачи существует несколько эффективных способов. Мы рассмотрим наиболее распространенные и востребованные. Один из способов заключается в подсоединении снизу. Здесь все очень просто. С одной стороны, входит, а с другой стороны выходит горячая вода. Также известен способ подсоединения сверху. Для этого используется специальный вход, располагающийся в верхней части. Именно через него и будет осуществляться запитка. Соответственно, с другой стороны будет выход теплоносителя. Еще один способ подсоединения по диагонали. Например, подвод воды будет выполняться сверху с одной стороны, а по диагонали с другой стороны устройства будет выход внизу. Другая схема подключения сводится к тому, чтобы осуществить по центру. Для этой цели даже продаются специальные полотенцесушители. Особенность их заключается в том, что крепление и монтаж осуществляется на нижней перекладине. Особенно такой способ подходит для тех случаев, когда оборудование имеет форму лесенки.

Совет! Если у вас одноточечный полотенцесушитель, то подключение осуществляется внизу из одной точки. Но этот способ практикуется крайне редко. Но некоторые производители предлагают подобные изделия.

Заключение

Итак, в этой статье мы рассмотрели важные особенности того, как правильно подключить теплый пол, а также полотенцесушитель к теплому полу.

Более того, мы узнали о способах подсоединения полотенцесушителя. Так, неважно, какая схема будет использоваться у вас. Главное это то, чтобы точно придерживаться выбранной схемы. В противном случае эффективность теплого пола и работы полотенцесушителя будет низкой. Как следствие, вы не будете испытывать комфорта, к которому стремитесь.

Стоит заметить, что как и монтаж теплого пола, так и все работы по его запуску, в том числе и подключение можно реализовать своими силами. На все это у вас не должно пойти много времени. В дополнение к этому материалу мы предлагаем подготовленные видеоматериал. В нем вы сможете узнать о других нюансах этой работы. Более того, вы наглядно увидите некоторые описанные схемы подключения теплого пола в этой статье. Мы надеемся, что весь изложенный материал предоставил вам немало пищи для размышления. Делитесь своим опытом и наблюдениями по этому вопросу в комментариях к этой статье. Это поможет многим начинающим домашним мастерам избежать распространенных ошибок.

А подключаемый теплый пол будет работать очень эффективно.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

Теплый пол или полотенцесушитель?

Один из вопросов, который часто задают нам клиенты, заключается в том, согреет ли полотенцесушитель ванную комнату
, и нам неизменно приходится качать головой и говорить «нет». Но есть и другие вещи
, например, полы с подогревом.

Так как же это работает? Каковы плюсы и минусы напольного отопления по сравнению с полотенцесушителем
?

Почему полотенцесушитель не нагревает мою ванную комнату?

Простой способ объяснить это — взять в качестве примера масляно-ребристый нагреватель, небольшой,
мощностью 25000 Вт. Сравните это с нашей самой большой полотенцесушителем мощностью 180
Вт. Масляно-ребристый нагреватель выделяет почти в 14 раз больше тепла, чего достаточно, чтобы нагреть комнату,
, и сжечь ваши полотенца дотла, если вы повесите их над ним.

Так почему бы не увеличить тепловую мощность полотенцесушителя? Потому что мы должны соответствовать
стандартам безопасности. Если мы увеличим мощность полотенцесушителя, мы рискуем сжечь
ваших полотенец. Мы не собираемся этого делать, потому что единственное назначение полотенцесушителей — 9.0003, чтобы высушить полотенца и добавить приятное ощущение тепла, когда вы выходите из душа или ванны
.

Таким образом, вы можете почувствовать дуновение тепла, если пройдете мимо своей прекрасной вешалки для полотенец с подогревом, но будьте уверены, что
безопасен на ощупь и, поскольку он не потребляет много энергии, также экономичен для
работы.

Плюсы и минусы полов с подогревом в ванных комнатах

Если вы живете в более холодных штатах, вам будет больно наступать голыми
пальцами на ледяную плитку. Здесь пол с подогревом может изменить ваш день.

Тепло поднимается, да? Таким образом, пол с подогревом в ванной комнате в конечном итоге прогреет всю ванную комнату,
обеспечивая комфортную температуру окружающей среды. Это роскошь, которая повысит стоимость вашего дома
, и, поскольку он находится под полом, он не мешает эстетике вашей ванной комнаты.

Обратите внимание, полы с подогревом недешевы. По оценкам Improvenet.com, средняя стоимость установки теплого пола в ванной площадью 100 квадратных футов составляет 600 долларов США, при этом
стоимость варьируется от 5 до 8 долларов США за квадратный фут. Это в основном потому, что вам нужно вырвать
Ваш существующий пол в первую очередь. Но, тем не менее, как только это произошло, это на всю жизнь.

Другие простые способы обогреть ванную комнату

Что бы вы ни делали, не приносите в ванную
переносной обогреватель: вода и
влага в ванной могут привести к поражению электрическим током.

Что вы можете сделать, так это установить энергосберегающие окна, добавить плюшевые коврики в ванную, попросить электрика
установить нагревательную лампу, сделанную специально для ванных комнат, и, как мы уже говорили, пойти на
теплый пол.
Вы даже можете сделать то, что делает НАСА для предотвращения потери тепла в своих космических кораблях: покрасить стены
высококачественными теплоотражающими красками. Эти волшебные краски содержат керамику и другие изоляционные материалы
, которые уменьшают теплопередачу, отражая тепло от окрашенной поверхности
. Кто знал!

Последнее слово о полотенцесушителях и полах с подогревом

Когда все сказано и сделано, добавьте полы с подогревом и полотенцесушители к вашим 9Ванная комната 0003 сделает ее более гостеприимной, теплой и практичной. И то, и другое добавит
ценности вашей собственности, делая зимние процедуры в ванной чем-то действительно
с нетерпением ожидаемым.

Электрические полотенцесушители и электрические полотенцесушители.

Что вам нужно знать…

В ванных комнатах Великобритании нередко можно встретить красивую электрическую вешалку для полотенец или стильные электрические вешалки для полотенец. Хорошо спроектированные, они часто могут стать привлекательным центром любой современной ванной комнаты. Однако, если вы планируете использовать электрическую вешалку для полотенец или электрические вешалки для полотенец в качестве основного источника тепла, отопление вашей ванной комнаты может быть не таким эффективным, как могло бы быть. Почему? Взгляните на рисунок ниже:

Традиционный способ

Рис. 1: Полотенцесушитель установлен. Конвекционное тепло поднимается вверх и отводится вентилятором, оставляя в ванной холодные места.

Рис. 2: Полотенца на вешалке для полотенец. Большая часть тепла уходит на полотенце. Любое оставшееся тепло может быть извлечено.

Основное назначение электрической вешалки для полотенец или электрической вешалки для полотенец — сушка полотенец. Это имеет свои преимущества, включая лучшую гигиену. Влага является катализатором роста плесени и грибка, и ее труднее контролировать во влажных и холодных условиях. Электрическая вешалка для полотенец или электрические вешалки для полотенец удаляют влагу с полотенца, делая его более гигиеничным, и устраняют ужасный затхлый запах, который исходит от влажных полотенец.

Правильный путь

Итак, если вы ищете сочетание эффективности отопления и роскоши, отличный способ добиться этого — установить электрический полотенцесушитель или электрические полотенцесушители с электрическим теплым полом, как показано ниже. Электрический теплый пол обеспечивает равномерное распределение тепла. Полотенца теплые, ванная удобная. Результат!

Знаете ли вы…

С помощью одного термостата можно управлять электрическим полотенцесушителем или электрическим полотенцесушителем, а также электрическим теплым полом? С помощью нашего уникального термостата с двойным управлением вы можете сделать именно это. Он соответствует требованиям Eco Design Lot 20, а это означает, что он наполнен практическими функциями, которые делают обогрев вашей ванной комнаты проще и эффективнее.

Что выбрать? Электрический полотенцесушитель или электрические полотенцесушители?

В 99% случаев выбор основывается на предпочтениях в дизайне или стиле. Однако, когда дело доходит до электрических полотенцесушителей и электрических полотенцесушителей, они, как правило, лучше всего подходят для квартир или зданий, где трудно достичь необходимого давления от системы центрального отопления или где нет подачи газа.

	Электрический полотенцесушитель	Электрические вешалки для полотенец
Энергоэффективность	Выходная мощность начинается с 45 Вт. Быстродействующий нагрев означает, что вы включаете рельс только тогда, когда вам это нужно.	Наши саморегулирующиеся нагревательные элементы экономят энергию, используя минимальное количество энергии для регулирования температуры вешалки для полотенец. На самом деле они на 50% эффективнее стандартных электрических полотенцесушителей! Также отличная функция безопасности, так как стержни не перегреваются даже под полотенцем.
Установка	Модельный ряд полотенцесушителей прост в установке. Каждая рейка поставляется с нашими уникальными многогибкими точками подключения на всех четырех монтажных ножках. Сухой электрический элемент означает, что нет необходимости в какой-либо заправке, монтаже труб или сантехнике. Не забудьте, что он должен быть установлен квалифицированным электриком.	Используйте запатентованную систему крепления ThermoSphere, чтобы упростить и ускорить прокладку кабелей и установку нескольких направляющих. Поставляется с разъемами для подключения проводов, что делает установку еще проще. Не забудьте поручить установку вешалок для полотенец квалифицированному электрику.
Материал и дизайн	Изготовлен из высококачественной нержавеющей стали марки 304 и доступен в различных конструкциях и профилях, включая круглые, квадратные и изогнутые.	Изготовлены из высококачественной нержавеющей стали марки 304 и доступны в виде одинарных или двойных фиксированных стержней. Ассортимент включает в себя круглые, квадратные, изогнутые и вертикальные.
Отделка	Мы можем подобрать вешалку для полотенец по цвету к остальным аксессуарам для ванной комнаты.	Мы можем подобрать вешалку для полотенец по цвету к остальным аксессуарам для ванной комнаты.



Где в ванной комнате следует установить электрический полотенцесушитель или полотенцесушитель?

Необходимо учитывать несколько факторов, таких как:

• Размеры поручня или перекладины
• Размер и форма ванной комнаты
• Расположение приспособлений, таких как раковина, ванна, унитаз и т. д.

При установке электрической вешалки для полотенец или электрической вешалки для полотенец вы должны соответствовать рейтингу защиты от проникновения (IP), который является стандартом, используемым для измерения уровня эффективности герметизации. электрических шкафов от влаги и грязи.





Зона	Рейтинг IP	Описание
Зона 0	IPX7/IP67	В душевых или ванных комнатах. Должен защищать от частичного или полного погружения в воду.
Зона 1	IPX4/IP44	Над душевой кабиной или ванной на высоте 2,25 м она должна быть защищена от водяных брызг со всех сторон.
Зона 2	IPX4/IP44	Радиус 0,6 м за пределами зоны душа или ванны, где электрические изделия должны быть защищены от водяных брызг со всех сторон.
Внешние зоны (ранее известная как зона 3)	Н/Д	Н/Д



Подумайте о том, какую отделку вы выберете

Электрический полотенцесушитель или полотенцесушитель, который вы выберете, станут центром внимания в вашей ванной комнате. Поэтому важно выбрать отделку, которая дополняет декор комнаты. Прошли те времена, когда вы могли выбрать только хромированную отделку, теперь доступно так много вариантов. Мы предлагаем следующие стандартные варианты отделки:

Электрический полотенцесушитель	Электрические полотенцесушители
Полированная нержавеющая сталь	Нержавеющая сталь с алмазной полировкой
Матовая нержавеющая сталь	Матовая нержавеющая сталь
Черный матовый	Полированная латунь
	Матовая латунь
	Черный матовый
	Белый матовый



Не можете найти подходящую отделку? Не бойся. Мы можем подобрать цвет вашей вешалки для полотенец или вешалки для полотенец к остальным аксессуарам вашей ванной комнаты.
