Тепловентиляторы Volcano предназначены для воздушного отопления помещений. В качестве теплоносителя используется горячая вода, подаваемая от контура водяного отопления. В линейке присутствуют две модели мощностью от 10 до 30 кВт/час – модель VR1 и от 30 до 60 кВт/час – модель VR2. Тепловентиляторы Volcano позволяют равномерно прогреть воздух в помещении, при низких эксплуатационных затратах.

Спецификация

Конструкция и описание моделей

Нагретый теплоноситель, проходя через теплообменник 1, нагревает теплообменные поверхности. Экономичный электромотор приводит в действие крыльчатку вентилятора 2, создавая воздушный поток, который проходит сквозь теплообменные поверхности калорифера 1, и поступает в помещение через регулируемые жалюзи 4, равномерно прогревая его. Максимальная дальность струи нагретого воздуха 25 м.

Комплектация

В стандартную комплектацию тепловентиляторов Volcano входит: корпус аппарата, направляющие жалюзи, водяной калорифер (теплообменник), электродвигатель с низким потреблением электроэнергии, вентилятор с низким уровнем шума.

Автоматика

Для автоматического управления работой тепловентилятора рекомендуется приобретать следующие устройства автоматики:

	Термостат настенный для установки необходимой температуры нагрева воздуха в помещении.
	Программируемый контроллер температуры.
	Клапан двуходовой в сборе с сервоприводом перекрывает подачу теплоносителя в теплообменник при достижении заданной на термостате температуры.
	Регулятор частоты вращения электромотора вентилятора имеет пять ступеней скорости вращения.

Схема подключения

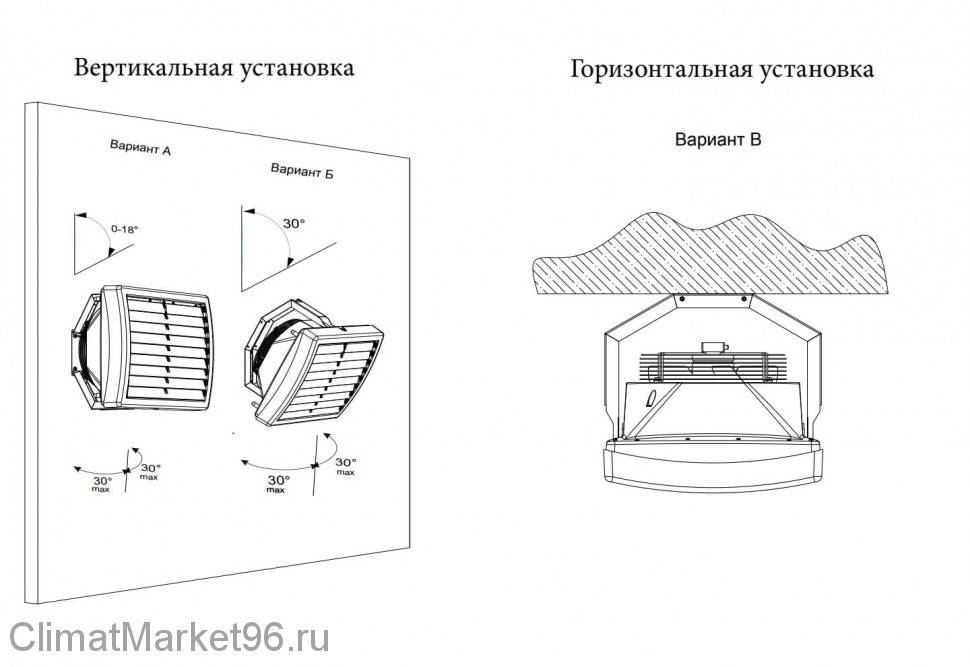

Примеры монтажа

Монтаж на стене:

• Расстояние до стены: мин. 0,4 м;
• Высота: оптимально 3 – 8 м.;
• Дальность струи: макс. 25 м.

Монтаж под потолком:

• Расстояние от потолка: мин. 0,4 м.;
• Высота: оптимально 4 – 12 м.

Тепловентиляторы Volcano установка и подключение
