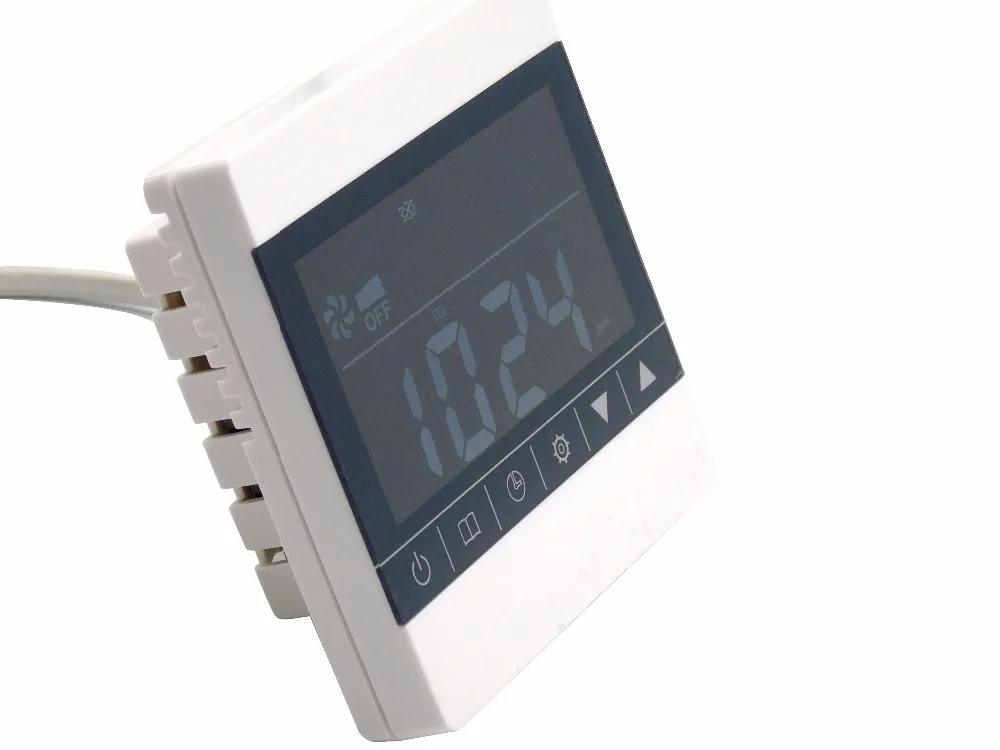

Датчик влажности воздуха для управления вентиляцией: Датчик влажности воздуха для управления вентиляцией: разновидности, преимущества и недостатки

Размер корпуса соответствует размеру металлической коробки или рамы вытяжного вентилятора, не путать со съемной крышкой или решеткой, которые обычно больше. Корпус — это основная часть вентилятора, которая фактически будет прикручена к потолочным балкам (или прикреплена к кронштейну).

Перед покупкой рекомендуется измерить размер существующего жилья и потолочные балки. Вы всегда можете добавить деревянные блоки к потолочным балкам, если вентилятор слишком мал, но это требует больше работы.

Однако, если вентилятор слишком высокий или толстый, то могут возникнуть проблемы. Например, если вы покупаете вентилятор для ванной комнаты с толщиной (высотой) корпуса 8 дюймов и если у вас старый дом с потолочными балками 2 x 6 дюймов, он просто не подойдет.

Уровень шума вентилятора измеряется в сонах, что является простым измерением громкости. Как правило, вытяжной вентилятор в ванной мощностью 1,5 сона или меньше считается тихим, все, что ниже 1 сона, очень тихо. Основная идея заключается в том, что если вы удвоите количество сонов, вы удвоите уровень шума.

Некоторым жильцам может понадобиться немного более громкий вентилятор, потому что он создает «белый шум» и обеспечивает некоторую конфиденциальность при использовании ванной комнаты. Другим домовладельцам может понадобиться бесшумный вентилятор по разным причинам, например, чтобы не разбудить ребенка.

6. Размер воздуховода

Как и для всех вентиляторов для ванных комнат, следует учитывать размер воздуховода. Для многих новых вентиляторов для ванных комнат требуется канал большего диаметра, например 4-6 дюймов. В большинстве старых вентиляторов для ванных комнат используется канал диаметром 3 дюйма. Конечно, вы всегда можете купить переходник для воздуховода с 3 на 4/6 дюйма и установить вентилятор, но вы не получите заявленной производительности от нового вентилятора. Он также может быть значительно громче, чем ожидалось, из-за небольшого воздуховода.

Это одна из причин, по которой я отдаю предпочтение Delta BreezSlim, потому что он разработан для использования 3-дюймового воздуховода, поэтому вам не нужно его менять. И, честно говоря, в большинстве старых вытяжных вентиляторов для ванных комнат используется 3-дюймовый воздуховод. Я приглашаю вас также прочитать мой путеводитель по лучшим воздуховодам для вентиляторов ванной прямо здесь.

Как использовать вытяжной вентилятор в ванной с датчиком влажности?

Вы действительно должны решить, как вы будете управлять вытяжным вентилятором в ванной комнате, до покупки. То, что вы решите, зависит от того, кто будет пользоваться ванной, например, для вас, гостей или детей. Вот несколько вариантов:

Одностенный выключатель

Вытяжные вентиляторы для ванных комнат с датчиками контроля влажности обычно управляются одним настенным выключателем. Обычная установка выглядит следующим образом: вы один раз щелкаете настенным выключателем, чтобы включить режим определения влажности (автоматический) , и дважды переключаете переключатель , чтобы перейти в ручной (высокоскоростной) режим. «Двойное переключение настенного выключателя» может быть проблемой для гостевой ванной, поскольку они, вероятно, понятия не имеют, как перейти в ручной режим.

Без настенного выключателя

Если переключение выключателя может быть проблемой, вы можете подключить вентилятор без настенного выключателя, чтобы режим определения влажности всегда был включен. Просто для ясности: если вы подключите вентилятор без настенного выключателя, вы не сможете включить его вручную только для удаления запахов.

Это может быть лучшим вариантом для детских ванных комнат или инвестиционных объектов, где вы беспокоитесь о повреждении ванной комнаты из-за того, что жильцы не используют вентилятор.

Два выключателя

Другим вариантом является подключение вентилятора в ванной к отдельному выключателю, если в вентиляторе также есть лампа или лампа обогрева. Таким образом, вы можете управлять вытяжным вентилятором и светом отдельно. Помните, что если вы хотите добавить дополнительный выключатель, вам придется добавить дополнительную проводку.

Датчик движения

В дополнение к гигростатам вентилятор для ванной комнаты может иметь датчик движения, который работает вместе с датчиком контроля влажности. Поэтому, если кто-то просто зайдет в ванную, включится вентилятор (обычно на низкой скорости). А затем через заданный период времени, например 10 минут, вентилятор в ванной комнате выключится, если он не обнаружит движения и влажность упадет ниже целевого уровня.

Как обслуживать гигростат вентилятора в ванной?

Существует одно новое требование по техническому обслуживанию вентиляторов для ванных комнат с датчиком влажности: необходимо периодически очищать датчик влажности.

Если датчик влажности загрязнится, то он просто не будет нормально работать.

Он может включаться и выключаться в странное время (или вообще не включаться) только потому, что он грязный.

Самый простой способ очистки гигростата — использовать насадку-щетку на пылесосе. Сначала следует очистить решетку с помощью насадки-щетки, так как грязная решетка также может повлиять на работу датчика влажности. После очистки решетки снимите крышку, чтобы был доступ к датчику влажности, — а затем тщательно ее очистите.

Но не используйте агрессивные химикаты для очистки датчика!

Каковы преимущества вентиляторов для ванных комнат с датчиками влажности?

Эти вытяжные вентиляторы с датчиком влажности идеальны, если вы не хотите, чтобы вам приходилось вспоминать о включении, или если у вас есть члены семьи или жильцы, которые, по вашему мнению, не обращают внимания на включение вытяжного вентилятора после душа.

Многие люди не знают, что избыток влаги может повредить ванную и привести к ухудшению качества воздуха. Во время осмотра дома я ясно вижу, как плесень на цементном растворе или герметике может оставить плохое впечатление у новых покупателей. Когда жилец принимает душ, но не включает вытяжной вентилятор, влага будет задерживаться на керамической плитке гораздо дольше.

Сколько раз за день люди случайно оставляют включенным вытяжной вентилятор в ванной?

Эта привычка не только расходует электроэнергию, но и выбрасывает наружу кондиционированный (нагретый или охлажденный) воздух. Это равносильно открытому окну в доме в течение всего дня.

Кроме того, использование вентилятора с гигростатом может даже помочь предотвратить опасность возгорания. Когда жильцы держат вентилятор в ванне постоянно включенным в течение длительного времени, вентилятор становится более восприимчивым к накоплению тепла (особенно если двигатель грязный) и может однажды загореться.

Защитите свою ванную комнату

Большим преимуществом автоматического режима определения влажности с вентилятором для ванной комнаты является то, что он защитит вашу ванную комнату от износа и появления плесени.

Влага – враг номер один для ванных комнат, она буквально проржавеет на дверях и дверной фурнитуре и даже на любых металлических водопроводах. Если и есть одно место, где вам не нужна ржавчина, то это линии подачи воды к умывальнику и унитазу. Если водопроводные линии протекут или лопнут, это может привести к значительным повреждениям.

Помню, однажды я проводил осмотр дома, когда продавец снял половину потолка. Я спросил его, что случилось, и он сказал мне, что одна из раковин в ванной протекает на втором уровне, и они уехали в отпуск. Общий ущерб, вероятно, превысил 15 000 долларов.

Наши обзоры лучших вытяжных вентиляторов с датчиками влажности

Выбор №1. Homewerks (Лучший в целом)

Нажмите, чтобы проверить цену

Этот вытяжной вентилятор Homewerks оснащен датчиком влажности, который включить вентилятор в ванной, когда относительная влажность достигает 60%.

Датчик не регулируется, но этот простой вариант может подойти некоторым домовладельцам.

Он также рассчитан на скорость вращения вентилятора 140 кубических футов в минуту, что идеально подходит для небольших и средних ванных комнат.

В этом вентиляторе Homewerks есть два светодиодных индикатора , которые показывают, находится ли вентилятор в режиме влажности или в ручном режиме.

Он также довольно тихий при 1.0 сон , и у вас могут возникнуть проблемы со слухом, даже если он включен.

• Скорость вентилятора 140 куб. футов в минуту
• Датчик влажности включает вентилятор при относительной влажности 60%
• Практически бесшумный при 1,0 соне

• Использует 4-дюймовый воздуховод, поэтому может потребоваться адаптер

Выбор № 2. Delta BreezSlim

Нажмите, чтобы проверить цену

Delta BreezSlim (SLM70H) — отличный вентилятор для ванной комнаты, который может включаться и выключаться в зависимости от влажности. Этот вентилятор для ванной комнаты мощностью 70 кубических футов в минуту имеет автоматический режим определения влажности, а также ручной режим. Для ручного режима вам придется переопределить датчик влажности на дважды переключил настенный выключатель.

BreezSlim также является довольно компактным вытяжным вентилятором, поэтому он подходит для «модернизационных» установок, когда вы заменяете старый вентилятор для ванны. Он также предназначен для использования с 3-дюймовым воздуховодом , который обычно используется в старых вентиляторах для ванн, поэтому вам не нужно менять воздуховод, что экономит много работы. На самом деле, поскольку его намного проще установить, именно поэтому я предпочитаю его, даже несмотря на то, что датчик влажности не регулируется.

BreezeSlim также одобрен для установки на потолке или стене (вертикальная установка) и одобрен UL для установки над душем или ванной, если он подключен к контуру GFCI.

На решетке вентилятора есть два светодиодных индикатора, которые помогают определить, в каком режиме находится вентилятор, а также включен ли вентилятор. Когда BreezSlim впервые включается на низкой скорости, может быть очень трудно понять, что он активирован без светового индикатора. Синий светодиодный индикатор также достаточно мощный, чтобы его можно было использовать в качестве ночника.

Датчик влажности автоматически включит вытяжной вентилятор в ванной комнате, когда обнаружит, что влажность превышает 60%, а затем выключит его, когда она упадет ниже 60%. На уровне 60% всегда есть пространство для маневра, поэтому не ожидайте, что это будет точно. А если в вашем доме высокая влажность, вентилятор в ванной может работать на низкой скорости в течение длительного времени.

• Отлично подходит для модернизации и использует воздуховод диаметром 3 дюйма (большинство старых вентиляторов используют 3 дюйма), поэтому нет необходимости модернизировать воздуховод
• Два светодиодных индикатора (синий свет достаточно яркий, чтобы использовать его как ночник)
• Тонкий корпус (4 дюйма), который также помогает при установке и подходит для балок 2×6

• Датчик влажности не регулируется и застрял на 60%

Выбор №3.

Нажмите, чтобы проверить цену

Если вы ищете вытяжной вентилятор для ванной комнаты с датчиком влажности и подсветкой, то Broan-NuTone Roomside — хороший выбор. Roomside рассчитан на 110 кубических футов в минуту и ​​оснащен встроенным светодиодным датчиком освещения и датчиком влажности.

Как и Panasonic WhisperSense, Roomside также имеет переключатель на корпусе, который позволяет вам регулировать чувствительность к влажности . По умолчанию это 80%, поэтому, если вы думаете, что он не включается, когда должен, вам может потребоваться отрегулировать уровень влажности ниже.

Вы можете подключить свет к отдельному выключателю от вентилятора или вы можете подключить их оба к одному и тому же выключателю. Цветовая температура светодиода составляет 3500 кельвинов, что имеет легкий голубоватый оттенок. Один недостаток света в том, что если вас не устраивает цвет , вы не можете поменять свет на что-то другое — так как это панель со встроенным светодиодным чипом. Вы можете установить диммер, так как полный свет может быть слишком ярким.

Отличительной особенностью Roomside является то, что он оснащен встроенным таймером , который регулируется на корпусе. Это позволяет вам циклически включать вентилятор (переключать переключатель), а затем автоматически выключать вентилятор без необходимости устанавливать настенный таймер обратного отсчета.

В вытяжном вентиляторе Broan-NuTone Roomside используется 4-дюймовый воздуховод , поэтому, если у вас более старый 3-дюймовый воздуховод, вам потребуется купить отдельный переходник с 4 на 3 дюйма. Просто помните, что если вы не перейдете на 4-дюймовый воздуховод, вы не получите от вентилятора полной заявленной производительности.

Подобно BreezSlim, Roomside имеет тонкий профиль, поэтому он может вместиться в балки размером 2×6 дюймов. — глубина корпуса составляет 5,75 дюйма. Он также имеет большую круглую «адаптирующую пластину», которая надевается на корпус и крепится к решетке. Поскольку эта пластина такая большая, она легко закроет любые порезы гипсокартона. Broan-NuTone разработала BreezSlim так, чтобы его можно было легко установить в старом здании.

• Встроенный датчик влажности (чувствительность можно изменить, по умолчанию она установлена ​​на 80%)
• Включает регулируемый таймер (таймер активируется переключением настенного выключателя)
• Поставляется со светодиодной подсветкой
• Разработан для простой установки на старую конструкцию (замена вентилятора)

• Свет может иметь голубоватый оттенок, который t нравится всем (вы не можете изменить свет, так как это встроенный чип)
• Использует 4-дюймовый воздуховод, поэтому вам может потребоваться модернизация, чтобы получить полную производительность

Выбор #4.

Нажмите, чтобы проверить цену

BreezSignature — еще один отличный выбор Delta для вентилятора для ванной комнаты с датчиком влажности. Этот вентилятор немного мощнее, чем другие мои варианты, и его максимальная скорость составляет 130 кубических футов в минуту на высокой скорости.

На более низких скоростях он будет работать с более низкими CFM, и скорость вентилятора изменится, поскольку это двигатель с переменной скоростью. Преимущество двигателей с регулируемой скоростью заключается в том, что они более эффективны, и скорость можно регулировать для получения желаемой производительности. Есть так называемая плавный пуск при включении вытяжного вентилятора в ванной комнате (низкий CFM), а затем он в конечном итоге ускорится.

Распространенной проблемой старой версии BreezSignature было то, что вентилятор в ванной работал постоянно из-за слишком чувствительного датчика влажности. Но новая версия от апреля 2021 года включает регулируемый датчик влажности — меняйте его от 50% до 80%.

Этот вентилятор для ванной комнаты Delta с датчиком влажности также очень тихий на низкой скорости. На низких скоростях уровень сона меньше 0,3, а на высоких скоростях около 2-х сон. Этот вентилятор также имеет синий и желтый индикаторы, чтобы вы могли знать, что вентилятор включен и какой режим он использует (влажность или ручной). Синий светодиодный свет также достаточно яркий, поэтому вы можете использовать его в качестве ночного освещения.

Как и почти все вентиляторы для ванных комнат с датчиками влажности, этот BreezSignature может иметь переопределенный режим влажности, просто выключение и включение настенного выключателя.

• Мощный CFM на высокой скорости (130 футов в минуту)
• Регулируемый датчик влажности 50-80% (старая версия не регулировалась)
• Функция плавного пуска (низкий CFM при первом включении, затем повышается)
• Синий /янтарные светодиодные индикаторы (синий свет можно использовать как ночник)

• Сложная установка (особенно если вы хотите использовать прилагаемый установочный кронштейн)
• Невозможно отрегулировать влажность ниже 50%

Выбор №5.

Нажмите, чтобы проверить цену

QTXE110S — еще один вытяжной вентилятор Broan-NuTone для ванной комнаты, который автоматически осушает вашу ванную комнату.

Отличительной особенностью вентилятора серии QTXE является то, что он оснащен датчиком влажности и таймером (аналогично вентилятору Roomside). Заводская настройка по умолчанию — 20-минутная задержка, поэтому вентилятор выключится, как только уровень влажности упадет ниже уровня влажности (по истечении 20 минут). И датчик влажности, и таймер регулируются на корпусе — нужна только отвертка. Датчик влажности можно настроить в диапазоне 50-70%, а таймер можно установить на 5-60 минут.

Самая большая разница между Broan-Nutone Roomside и QTXE110S заключается в том, что Roomside имеет подсветку и немного громче. Вентилятор серии QXTE очень тихий, его мощность составляет всего 0,7 сона на высоких частотах (со стороны комнаты — 2 сона). Крышка Roomside также имеет круглую форму, а крышка QTXE — квадратную.

QTXE110S также оснащен двигателем постоянного тока с регулируемой скоростью, поэтому вентилятор будет ускоряться или замедляться для повышения производительности. Поскольку это переменная скорость, она все равно должна достигать большей части заявленного CFM, даже если у вас плохой монтаж воздуховода.

Этот вентилятор предназначен для использования с 6-дюймовым воздуховодом , поэтому вы определенно не сможете получить всю производительность от этого вентилятора, если не модернизируете воздуховод. QTXE также предназначен для установки в новом строительстве (он не подходит для балок 2×6), поэтому вам, возможно, придется немного приоткрыть потолок, чтобы установить его. Только одна сторона корпуса может быть прикреплена к балке, но она поставляется с регулируемыми подвесными стержнями, которые могут помочь.

• Регулируемый датчик влажности 50-70%
• Регулируемый таймер обратного отсчета от 5 до 60 минут
• Очень тихий и всего 0,7 сона на полной скорости

• Использует 6-дюймовый воздуховод, поэтому вам придется обновить его, если вы хотите добиться полной производительности
• Плохие инструкции (по установке )

Познакомьтесь с секретами домашнего инспектора Автор

Узнайте больше Советы по уходу за домом от экспертов

Уход за домом не должен быть таким сложным. Ознакомьтесь с этими полезными руководствами, чтобы сделать уход за домом более понятным!

Вентиляторы с датчиками влажности и движения

Поиск по всем типамПродуктыСтатьиВидеоПресс-релизы

Закрыть х

Вентилятор Broan® с датчиком влажности, 110–130–150 куб. футов в минуту по выбору, ENERGY STAR®

Вытяжной вентилятор Broan® с датчиком влажности и светодиодной подсветкой, 110–130–150 куб. футов в минуту, ENERGY STA

Вытяжной вентилятор для ванной комнаты Broan® с датчиком влажности и светодиодной подсветкой, ENERGY STAR®, 50–110 кубических футов в минуту

ULTRA GREEN ZB Series 80 CFM Многоскоростной вытяжной вентилятор для ванной комнаты со светодиодной подсветкой и датчиком движения, сертифицирован ENERGY STAR®

Закрыть

Сортировать по: Рейтинг по умолчанию (от высокого к низкому)По отзывам

Фильтровать по:

Средняя оценка по отзывам

• productreviewaveragerating.twostars”>
  (2)

• (6)

Рекомендуемая площадь помещения (кв. фут)

• 105 (14)

• 75 (4)

• 105+ (2)

Уровень звука (соны)

• < 1,5 (18)

• 1,5 – 3 (2)

ЦФМ

• 110 (12)

• 80 (4)

• 110-130-150 (2)

• 50-80-110 (2)

Тип освещения

• Светодиод (11)

• Н/Д (5)

• Неприменимо (4)

Размер воздуховода

• 4 (10)

• 6 (10)

Марка

• Броан (17)

• НюТон (3)

Уточнить результаты

Сравнивать

Вентилятор Broan® с датчиком влажности, 110–130–150 куб.

Сравнивать

Вытяжной вентилятор Broan® с датчиком влажности и светодиодной подсветкой, 110–130–150 куб. футов в минуту, ENERGY STA

Сравнивать

Вытяжной вентилятор Broan® 110 CFM с датчиком влажности и белой решеткой, ENERGY STAR®

Сравнивать

Вытяжной вентилятор для ванной комнаты Broan® с датчиком влажности и светодиодной подсветкой, ENERGY STAR®, 50–110 кубических футов в минуту

Сравнивать

Вытяжной вентилятор для ванной комнаты Broan® с датчиком влажности ENERGY STAR®, 50–110 кубических футов в минуту

Сравнивать

Вентилятор Broan Flex™ Series 80 CFM 0,7 Sones с датчиком влажности Energy Star®

Сравнивать

Вентилятор Broan Flex™ Series 110 CFM 1.

Сравнивать

Broan Flex™ Series 80 CFM 0.7 Sones Датчик влажности Вентилятор Light Energy Star®

Сравнивать

Broan Flex™ Series 110 CFM 1,0 Sones Датчик влажности Вентилятор Light Energy Star®

Сравнивать

Вентилятор NuTone® Roomside Series 110 CFM с датчиком влажности, 1,0 сон; Сертификат ENERGY STAR®

Сравнивать

Декоративный вытяжной вентилятор Broan® 110 CFM с датчиком влажности и круглой плоской светодиодной подсветкой белого цвета, сертифицирован ENERGY STAR®

Сравнивать

NuTone® Roomside DC Series 110 CFM 0,9 Sones Чувствительный к влажности вентиляторный светильник с CleanCover™

Сравнивать

NuTone® Roomside 110 CFM Декоративный вентиляционный вентилятор с датчиком влажности и круглой плоской светодиодной подсветкой

Сравнивать

ULTRA GREEN 110 CFM Потолочный вытяжной вентилятор для ванной комнаты с датчиком влажности, сертифицирован ENERGY STAR®

Сравнивать

ULTRA GREEN Многоскоростной вытяжной вентилятор для ванной комнаты серии ZB объемом 110 куб.

Сравнивать

ULTRA GREEN ZB Series 110 CFM Многоскоростной потолочный вытяжной вентилятор для ванной комнаты с датчиком влажности, сертифицирован ENERGY STAR®

Сравнивать

ULTRA GREEN ZB Series 110 CFM Многоскоростной вытяжной вентилятор для ванной комнаты со светодиодной подсветкой и датчиком влажности, сертифицирован ENERGY STAR®

Сравнивать

ULTRA GREEN ZB Series 110 CFM Многоскоростной вытяжной вентилятор для ванной комнаты со светодиодной подсветкой и датчиком движения, сертифицирован ENERGY STAR®

Сравнивать

ULTRA GREEN ZB Series 80 CFM Многоскоростной потолочный вытяжной вентилятор для ванной комнаты с датчиком движения, сертифицирован ENERGY STAR®

Сравнивать

ULTRA GREEN ZB Series 80 CFM Многоскоростной вытяжной вентилятор для ванной комнаты со светодиодной подсветкой и датчиком движения, сертифицирован ENERGY STAR®

Сравните не более 4 элементов. Выберите 2–4 элемента для сравнения:

Идти

Контроллер вентиляции точки росы

Содержание

1. 1 История
2. 2 Установка
3. 3 Контроллер: оборудование
4. 4 Контроллер: программное обеспечение
5. 5 Результаты: данные датчика
6. 6 Создание собственной системы вентиляции

Ярлыки

• Изображения
• Графики данных датчиков

1 История

Мы живем в доме с очень сырым подвалом. В результате предметы, которые мы хранили, ржавели или плесневели. Осушитель оказался не очень эффективным, но потреблял много энергии (около 500 Вт или 3 кВтч каждую ночь), что не очень экологично. Чтобы решить эту проблему, я построил контроллер вентиляции точки росы, который систематически проветривает подвал, когда воздух на улице суше, чем внутри.

Гигрометр обычно показывает относительная влажность окружающего воздуха. Однако, поскольку количество водяного пара, которое может удерживать воздух, сильно зависит от температуры, соответствующим параметром является абсолютная влажность воздуха. Эта физическая величина имеет единицу кг/м³ (типичная величина – 10 г воды в 1 м³ воздуха), но ее также удобно выражать через температуру: точка росы . Водяной пар в воздухе с заданной точкой росы начнет конденсироваться, когда воздух охладится до температуры точки росы.

Контроллер по сути представляет собой простое регулирующее устройство: когда точка росы снаружи ниже, чем внутри, включается вентилятор, который подает свежий воздух в подвал. В противном случае подвал изолируют от влажного воздуха снаружи. Есть еще несколько аспектов (например, подвал не должен слишком сильно охлаждаться зимой, несмотря на то, что морозный воздух удивительно сухой), которые подробно описаны ниже, но основной механизм очень прост: когда помещение проветривается в нужное время , это эффективно осушает воздух.

Некоторые решения контролера поначалу могут показаться нелогичными. Дождливая осенняя ночь может показаться очень влажной — и действительно, относительная влажность может быть близка к 100 %, — но температура наружного воздуха часто бывает достаточно низкой, так что точка росы снаружи ниже точки росы внутри, и вентиляция полезна. С другой стороны, точка росы снаружи летом часто остается высокой в ​​течение многих дней, даже если жара заставляет людей чувствовать себя сухими, поэтому правильно было бы на самом деле держать окна подвала полностью закрытыми в такой период. Поскольку наше восприятие влажности плохо коррелирует с абсолютное количество , лучше позволить контроллеру принять решение на основе физических измерений.

Я построил контроллер на базе микрокомпьютера Raspberry Pi. Ниже я описываю все компоненты, особенно в том, что касается обеспечения воспроизводимости системы. Поскольку это энергосберегающее решение , я призываю всех, у кого есть похожая проблема, рассмотреть этот вариант. Есть и коммерческие продукты. Если вы хотите построить собственную систему вентиляции, дайте мне знать, если вам нужна дополнительная информация по конкретной теме.

Наконец, большое спасибо нашим арендодателям, которые доверились проекту, заплатили за оборудование и поддержали модификации своей собственности. Не было ясно, заработает ли система, пока не были просверлены две стены для воздуховодов и все заработало. Поэтому спасибо за веру и за этот риск! Как оказалось, система работает достаточно эффективно: см. данные на графиках.

2 Установка

Полная система вентиляции состоит из следующих элементов:

• Контроллер
• Два электронных датчика влажности/температуры
• Вентилятор
• Проводка по подвалу
• Воздуховоды
• Отверстия в стене и выход
• Стеклоподъемник для впуска
• Опционально: приемник радиочасов (только для регистрации меток времени)
• Дополнительно: подключение к сети (для визуализации данных)

Ситуация


(Нажмите, чтобы увеличить. )

Это план нашего подвала. Общая площадь около 55 м². Осушению подлежат три помещения («Комната 1», «Комната 2», «Прачечная»). Для минимизации усилий в прачечной установлен один единственный вентилятор, который через воздуховод вытягивает воздух из двух помещений. Воздух поступает в третью комнату (Комната 1) через окно, так что свежий воздух проходит через все три комнаты и коридор.

Контроллер

Контроллер построен на основе Raspberry Pi. Корпус содержит блок питания, компьютер, небольшой дисплей, реле для вентилятора и двигателя стеклоподъемника, а также кнопки для управления пользователем. Поскольку Raspberry Pi имеет подходящие порты ввода/вывода, требуется небольшая дополнительная схема — в основном проводка.

Датчики

Датчики влажности представляют собой два высокоточных датчика SHT75 от Sensirion. Один датчик установлен внутри помещения в прачечной, а другой снаружи на северной стороне здания рядом с воздухозаборником.

Каждый датчик заключен в агломерированный фильтр от пыли:

Далее блок монтируется в пластиковый корпус с отверстиями для защиты датчиков от дождя и механических повреждений:

Вот установленный наружный датчик:

Вентилятор

Есть единственный вентилятор, который перемещает весь воздух. Чтобы проветрить весь подвал, вентилятор всасывает воздух как из прачечной, так и через воздуховод из соседнего складского помещения. Вентилятор Vortice Lineo 150 V0. На фото ниже показана установка в прачечной.

Ниже крупный план вентилятора с впускным отверстием для белья. Отверстие впускного клапана в принципе можно отрегулировать для равномерного распределения воздушного потока между двумя впускными отверстиями. Поскольку у меня нет никаких средств для точного измерения расхода воздуха, клапан остается широко открытым, поскольку в этой конфигурации на обоих входах имеется достаточный поток воздуха.

Воздуховод

Через две комнаты наружу идет один прямой воздуховод. Диаметр 150 мм. См. фотографии выше для части в прачечной. Отверстие в стене было вырезано корончатой ​​дрелью. У нас этот шаг сделал каменщик. Любители приключений также могут взять напрокат корончатые сверла (например, в Баухаусе в Швейцарии и Германии). Отверстие в кладовой защищено проволочным забором.

Розетка

Прачечная также получила новую стену, открывающуюся наружу. Здесь у нас выход с жалюзи, чтобы ветер не дул в подвал и животные не проникали, когда вентилятор выключен. (Есть также обратный клапан внутри трубы между вентилятором и выпускным отверстием, чтобы еще лучше закрыть отверстие. Я не уверен, нужен ли он.)

Впуск

Окно в третьем подвальном помещении служит входом. Я переоборудовал двигатель, чтобы открывать и закрывать его автоматически.

На картинке ниже показан крупный план мотора при открытом окне. Двигатель – Mingardi Linea Micro KIT. Важными критериями были то, что он работает с узкими окнами (обратите внимание на поворотное крепление, чтобы приспособиться к небольшому радиусу наклона окна) и имеет регулируемый ход, чтобы не повредить оконную раму. Другие факторы, такие как шум, дизайн или размер двигателя, не имели значения для окна в подвале.

Входное окно находится на северной стороне здания. Наружный датчик устанавливается в непосредственной близости от водозабора, несколько выше уровня земли и частично защищен от дождя навесом соседнего дома. Я установил перед окном проволочную сетку, чтобы животные не могли попасть в дом или застрять в наклонном окне.

Несмотря на то, что датчик находится на северной стороне, летом в утренние часы на него попадают прямые солнечные лучи, которые нагревают датчик и искажают измерения. Позже я добавил дополнительный корпус из ламината высокого давления (HPL), чтобы датчик всегда оставался в тени.

Приемник радиочасов

Я также установил приемник сигнала времени DCF77. Эта часть необязательна, поскольку контроллеру в его текущих настройках не требуется знать время суток для правильной работы. Я использую сигнал времени только для правильных временных меток регистрации, даже без подключения к сети. Приемник от Conrad Electronics.

Подключение к сети

Несмотря на то, что контроллер предназначен для работы в качестве самостоятельного достаточно, Raspberry имеет USB-контроллер WLAN для публикации данных в Интернете. Данные в реальном времени публиковались до июля 2019 года, когда мы переехали.

3 Контроллер: аппаратный

Сердцем контроллера является Raspberry Pi 1 Model B+. Он имеет одноядерный процессор, которого достаточно для выполнения поставленной задачи, и потребляет немного меньше энергии, чем четырехъядерные модели . Raspberry Pi 3, выпущенный после того, как я начал проект, имеет встроенную1024 в интерфейсе WLAN, что позволит сэкономить дополнительный интерфейс USB WLAN.

Блок питания представляет собой небольшой импульсный блок питания (5 В, 2 А). Эти модули продаются за несколько долларов на ebay и доставляются из Гонконга. Еще одна часть, которая производится серийно и продается через ebay, это модуль реле. На вентилятор нужно одно реле, а на мотор стеклоподъемника еще два (вкл/выкл и направление: открыть/закрыть).

Все компоненты помещаются на две еврокарты (т. е. печатные платы размером 160×100  мм) и укладываются стопкой в ​​стену.1024 установленный пластиковый корпус. Задняя плата зарезервирована для компонентов 230 В, а передняя плата содержит компоненты низкого напряжения . Вот изображение высоковольтного слоя :

Перед ним находится низковольтная плата с Raspberry Pi, дисплеем и разъемами для кнопок, датчиков и приемника радиочасов.

Дисплей представляет собой небольшой цветной ЖК-экран: ЖК-модуль SainSmart 1.8 ST7735R TFT. Он не имеет каких-либо отверстий для винтов или других приспособлений для монтажа, поэтому он просто удерживается на месте штифтовой головкой.

Вот фото корпуса контроллера сверху в его окончательном состоянии, со всеми установленными кабелями:

Задний ряд — это кабели 230 В (питание, вентилятор, мотор стеклоподъемника), а передний ряд — низковольтные кабели (два датчика, приемник DCF77).

Я планирую нарисовать схему, когда у меня будет время, и опубликовать ее здесь.

4 Контроллер: программное обеспечение

Raspberry Pi работает под управлением Arch Linux в качестве операционной системы. Программное обеспечение контроллера полностью написано на Python. Несмотря на то, что программное обеспечение написано для этого конкретного проекта, оно имеет полностью модульную структуру, поэтому его можно адаптировать к другим проектам. Каждый модуль несет единственную ответственность (например, выполнение измерений, отображение, регистрация, временной сигнал DCF77, пользовательские элементы управления, принятие решения о выпуске воздуха, управление реле), поэтому модули можно легко модифицировать, перемещать или добавлять. Центральный экземпляр — это «доска сообщений», на которой каждый модуль публикует, подписывается и запрашивает информацию.

Программное обеспечение контроллера опубликовано на GitHub: dmuellner/fancontrol. См. там дополнительную документацию.

Я также описываю некоторые детали установки на отдельной странице.

Измерения

Измерения влажности производятся каждые 10 секунд. В общем, Raspberry Pi с операционной системой Linux не предоставляет каких-либо простых опций для протоколов реального времени на своих портах GPIO («ввод/вывод общего назначения»). К счастью, датчики влажности могут справиться с совершенно нерегулярным тактовым сигналом для их линии передачи данных. Поэтому протокол связи с датчиками можно сделать на Python, а короткие паузы в подпрограммах (из-за многопоточности и других факторов) не мешают передаче. Единственный «настоящий time» — это сигнал DCF77. Однако сигнал представляет собой сигнал с широтно-импульсной модуляцией с частотой 1 Гц (один импульс в секунду), поэтому даже с учетом ограничений многопоточной программы Python на сравнительно медленном процессоре этот сигнал легко обрабатывается (и он не имеет значения, если мы пропустим это время от времени).

Алгоритм

Я экспериментировал с несколькими алгоритмами, чтобы добиться наилучшей производительности во все времена года. Есть два аспекта, которые следует учитывать: во-первых, вентиляция должна происходить, когда точка росы снаружи ниже, чем точка росы внутри. Однако мы не хотим постоянно дуть в дом холодным воздухом, даже если он сухой. Текущие правила следующие (немного упрощенные):

1. Если точка росы снаружи выше, чем внутри, не проветривайте.
2. В противном случае, если наружная температура составляет не менее 15 ℃, постоянно проветривайте помещение.
3. В противном случае проветрите 20 минут, затем сделайте перерыв в зависимости от температуры наружного воздуха: чем холоднее, тем дольше перерыв.

5 Результаты: данные датчика

Данные датчиков доступны с апреля 2016 г. по июль 2019 г. Просмотрите страницу графиков для разных дней, чтобы увидеть, как контроллер ведет себя в зависимости от времени года.

6 Создание собственной системы вентиляции

Создание такой системы — это больше, чем просто проект выходного дня. Кроме того, все дома разные, поэтому мое описание может дать только подсказки для индивидуальной реализации.

Также доступны коммерческие продукты:

• У Ramser Elektrotechnik есть контроллер, который, по-видимому, предоставляет возможности тонкой настройки.
• Schwille Elektronik продает контроллер и вентиляторы.

Вот инструкции для аналогичного проекта «сделай сам»: ArDewpoint.

Вентиляторы

Очевидно, что одним из аспектов определения размеров вентилятора является скорость потока. Обратите внимание, что максимальная производительность (например, 500 м³/ч) достигается только при отсутствии сопротивления потоку. При наличии разницы давлений скорость потока падает более или менее быстро, в зависимости от типа вентилятора. В характеристиках вентилятора всегда указаны эти диаграммы (расход зависит от разницы давлений). Здесь нужно решить, какая пропускная способность вам нужна, спланировать воздуховоды, спросить эксперта, какую примерно разность давлений можно ожидать, а затем подобрать соответствующие размеры вентилятора (и, возможно, воздуховодов).

Если один вентилятор не может создать достаточное давление или поток воздуха, подумайте о двухтактной конфигурации с вентиляторами как на входе, так и на выходе. В моем случае я выбрал вентилятор, который устанавливается между двумя сегментами воздуховода и может генерировать достаточную тягу. Есть также (более слабые) модели без воздуховодов, которые можно монтировать как через окно, так и внутрь проема в стене. Для установки вентилятора через окно необходимо прорезать круглые отверстия в стекле и закрепить там корпус вентилятора. Тем не менее, современные окна могут иметь специальный изолирующий газ между оконными стеклами, который будет потерян, если стекла будут разрезаны, поэтому проверьте свои окна, если вы рассматриваете этот вариант.

Источники

Вот специалисты, которые мне помогли:

• Вентиляционное оборудование (вентилятор, воздуховоды и т. д.) было получено от Anson AG в Цюрихе. Они компетентно помогли в планировании и определении размеров вентиляции и помогли выбрать правильный вентилятор.
• Стеклоподъемник был куплен у Windowdrives в Германии. У них отличная консультационная служба по телефону, широкий выбор оконных моторов и доставка во все страны Европы.
• Отверстия в стене были профессионально просверлены каменщиком Майклом Брюггером (Flex- Bau ).

Усовершенствования

Следующим шагом в повышении энергоэффективности осушения является добавление теплообменника. В моей системе теряется неизвестное количество энергии, так как холодный свежий воздух поступает в подвал, а теплый воздух изнутри выдувается, не восстанавливая свою тепловую энергию. Теплообменники продаются всех размеров и пропускной способности, поэтому они подходят даже для небольших систем. Вот пример небольшой интегрированной системы с теплообменником, например. для вентиляции ванных комнат: www.bayernluft.de.

Две небольшие вещи можно было бы улучшить в оборудовании контроллера, если бы я собрал его снова:

• Кнопки пользовательского управления имеют довольно продолжительный дребезг. Это решается в программном обеспечении за счет того, что это не так быстро. Было бы неплохо добавить аппаратное устранение дребезга кнопок.
• При включении контроллера импульсный источник питания почти мгновенно наполняет свои конденсаторы высоким током. Из-за неприятных ударов мне пришлось заменить предохранитель, размер которого я рассчитал для нормальной работы (40  мА инерционно- действующий) на один с гораздо более высоким номинальным током (160 мА медленного действия ), чем это необходимо при непрерывной работе. Если бы ток включения был ограничен, можно было бы выбрать наиболее безопасный вариант и поставить быстродействующий предохранитель с малым номинальным током.
