Датчик влажности воздуха для управления вентиляцией: Влагомеры. Датчики влажности для вентиляции, теплиц, инкубаторов. Измерители влажности и температуры канальные, настенные.

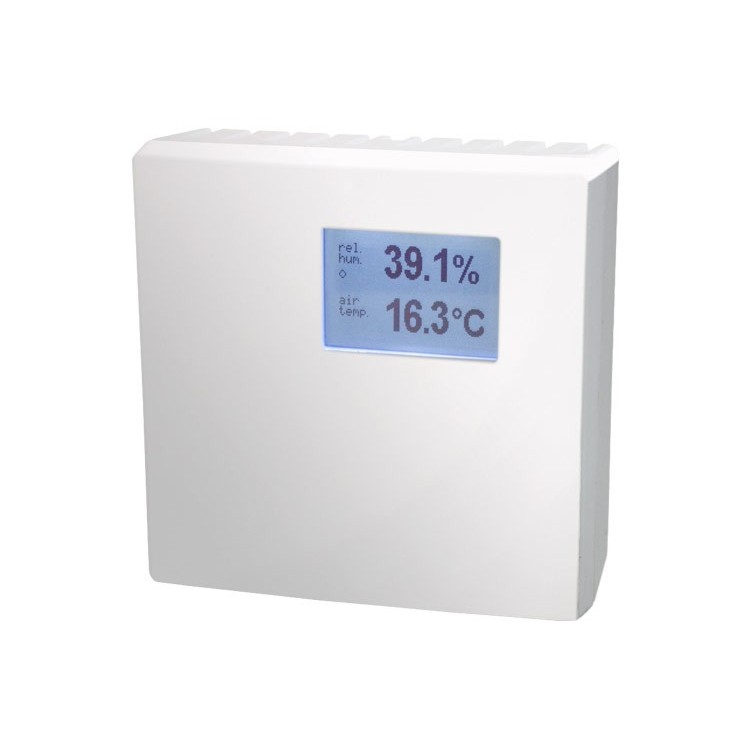

Комнатный датчик влажности HS-01 – Вентавтоматика — Производство вентиляционной автоматики

Монтаж должен проводиться только квалифицированным персоналом. Монтаж, установку и подключение датчика рекомендуется производить после
завершения всех строительных работ, чтобы исключить запыление.

Выберите место установки датчика.

При первом включении рекомендуется оставить датчик под питанием на срок от 12 до 24 часов, чтобы защитная пленка измерительного элемента впитала или испарила влагу, которая образовалась при производстве, хранении и транспортировке датчика. Рекомендовано выдержать датчик
в течение 24 часов при влажности 75%.
1. Извлеките датчик из упаковки и проверьте его внешний вид, откройте крышку, проверьте целостность платы и ее маркировку. Рекомендуется проверить работоспособность датчика до его монтажа.

2. Установите датчик влажности на стену. Заведите кабель в датчик, зачистите провода (используйте наконечники НШВИ). Используйте многожильный экранированный кабель сечением 0,75-1 мм2. Заземление экрана кабеля обязательно!

3. Включите питание и проверьте напряжение, которое вы собираетесь подать на датчик влажности. Напряжение должно быть в диапазоне 24В ±15%. Не превышайте максимально допустимое напряжение – в случае превышения возможен выход датчика из строя. Максимально допустимое напряжение, которое может быть подано на датчик составляет 28В. При превышении напряжения перегорает защитный диод и датчик подлежит ремонту только в специализированной мастерской.

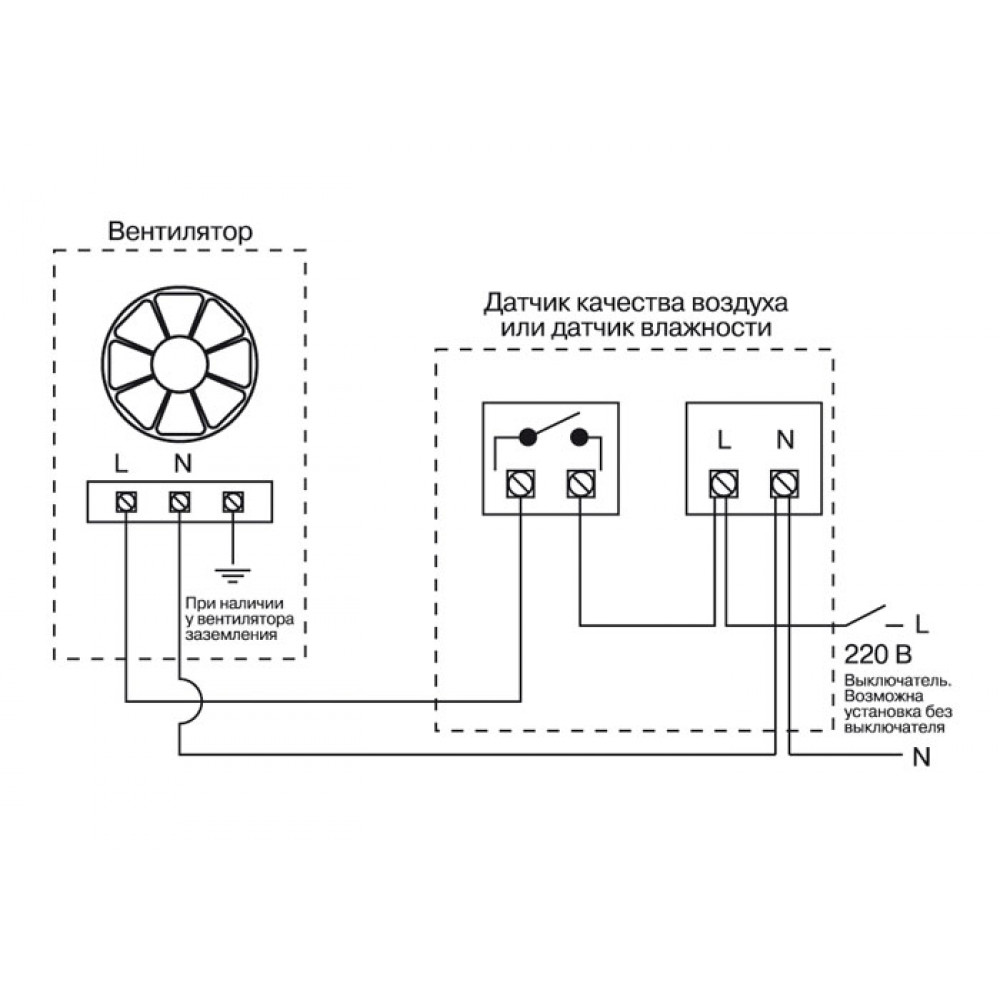

4. Подключите только питающие провода согласно схеме в Табл. 3 в зависимости от типа питания.

5. Проверьте, чтобы на плате были установлены перемычки J1 – OFF и J4 – Output 0-10V (для выхода 0-10В)

6. Подайте питание и убедитесь, что загорелись все контрольные светодиоды (на плате и на допплатах).

7. Проведите контрольные измерения показаний датчика с помощью тестера согласно схеме подключени

8. После первой подачи питания рекомендуется оставить датчик под напряжением на срок до 24 часов, чтобы защитная пленка впитала/испарила
влагу, которая образовалась при хранении и транспортировке.

9. Отключите питание датчика, подключите провода на измеритель (контроллер), подайте питание и убедитесь, что показания от датчика передаются на ПЛК.

10. При необходимости проведите калибровку показаний датчика (в случае длины кабельной линии более 10 метров или при прокладке кабеля совместно с кабелями 220В).

КАЛИБРОВКА

Регулятор CALIBRATION (RP1) позволяет производить калибровку выходного сигнала 0-10В канала влажности датчика на величину 5-7% от текущих показаний. Регулятор используется для коррекции показаний датчика при падении напряжения на кабеле (рекомендуется проводить при длине кабельной линии свыше 10 метров) или при калибровке показаний с течением времени (измерительный элемент деградирует на величину 0,5% в год).

Для регулировки используется потенциометр RP1. Для начала регулировки необходимо обесточить датчик, переместить перемычку XRP1 (J1) из положения OFF в положение ON, снова подать питание и провести регулировку (калибровку) согласно показаниям поверенного прибора.

Датчик влажности для вентилятора: виды и особенности

Большая влажность в ванной комнате является основной причиной появления в помещении плесени и грибка. Чтобы этого не происходило, вместо вентиляционного окна решетки устанавливают вентилятор.

И оптимальным вариантом такого изделия для воздухообмена влаги в ванной является вентилятор со встроенным датчиком влажности для вентиляции. Еще такой прибор называют гигрометр. Датчик влажности воздуха для управления вентиляцией совместно с таймером создают работу изделия автоматизированной. Помимо этого, есть ряд специализированных устройств, которые производят контроль за влажностью воздуха: это различные канальные преобразователи, гигростаты, те-же гигрометры и многое другое. Все разнообразие приборов можно увидеть в любом интернет-магазине.

Содержание

1. Разновидности и особенности гигрометра
2. Датчики емкостные
3. Резистивные приборы
4. Теплопроводящие гигрометры
5. Дополнительная функциональность вентиляторов
6. Преимущества
7. Особенности датчика влажности
8. Установка прибора с датчиком влажности

Разновидности и особенности гигрометра

Гигростат приборы различаются между собой однолинейными и двух линейными схемами. Всякий контур содержит в себе реле, управляющее изделием. А гигрометр, имеющий два контура, разумеется, управляет несколькими устройствами.

В результате регулируется циркуляция воздуха в комнате. Перед тем как установить вентилятор с датчиком влажности, нужно сознавать, что эти изделия должны соответствовать некоторым условиям.

Основное для вытяжки – точность срабатывания гигрометра. А также изделие должно быть нейтральным к конденсату. Гигростаты подразделяют на емкостные, резистивные, теплопроводящие (термостатные) гигрометры.

Датчики емкостные

Принцип работы этого устройства заключается в изменении емкости конденсатора при повышенной влажности воздуха в помещении.

Резистивные приборы

Такие гигрометры основаны на изменении влажности в среде гигроскопа. Здесь элементом выступают подложки и полимеры.

В классическом варианте резистивный гигрометр температуры и конденсата  состоит из подложки, с разложенными двумя электродами при использовании фоторезистора.

Затем ее накрывают токопроводящим полимерным элементом. Время включения вентиляции составляет от 15 до 35 секунд, что допустимо для ванной комнаты.

Теплопроводящие гигрометры

Такая разновидность изделий отличается по принципу действия от упомянутых гигрометров. Принцип работы у таких изделий заключается в мостовой схеме подключенных между собой термисторов.

Напряжение в конце схемы пропорционально содержанию влаги. А из-за того, что один резистор изолирован, а другой открытый, ток в них проходит за разное время.

Теплоотдача закрытого термистора больше, чем открытого, а это достигается за счет использования изолятора из сухого азота. Поскольку у термисторов разная температура, соответственно, у них соответствующее сопротивление. Разница этого показателя и характеризует сырость воздуха в помещении.

Дополнительная функциональность вентиляторов

На сегодняшний день разработаны современные вентиляторы VENTS iFan системы Electrolux c применением передовых технологий в отрасли вентиляционной продукции. Интегрированные схемы и автоматика с пульта дистанционного управления разрешают поставить выборочные настройки влажности:

• Включение гигрометра при движении. При таком режиме включается вентиляция в то время, когда человек совершает свои гигиенические процедуры в ванной;
• Функция проветривания. Гигростат включается параллельно с включением света в ванной комнате, и вентиляция работает постоянно в малом режиме;
• Таймер для ванной комнаты. Для понижения сырости допускается вентиляция после приема ванной в течение нескольких минут;
• Обратный клапан. Клапан нужен для защиты изделия от посторонних частиц, пыли и неприятного запаха из вентиляционного канала;
• Дополнительное освещение прибора;
• Регулировка мощности;
• Наличие часов на панели изделия.

Но конечно, основным встроенным элементом для этого прибора является гигрометр влажности. Конструктивно он часто выпускается производителями совместно с вентилятором, но может быть, и автономным.

Преимущества

Достоинства такого датчика очевидны:

• Влажный воздух не застаивается в помещении, а сразу же выводится наружу;
• Экономия электроэнергии. Гигрометр срабатывает только при достижении предельного содержания влажности;

Минус гигрометра – его шум во время работы вентилятора.

Особенности датчика влажности

Гигростат работает аналогично термостату, но главная цель при этом – включать и отключать вентиляцию в зависимости от количества влаги. Другими словами, изделие включается лишь при достижении в помещении влажности выше 40%.

Датчик представляет собой чувствительный элемент, реагирующий при предельной влаге в воздухе. Он действует на реле, которое замыкает электрическую цепь электродвигателя и вентиляция включается.

Прибор MP590 встроен в корпус устройства вместе с модулем управления. Чтобы вентилятор с датчиком влажности в ванной работал корректно, нужно его правильно настроить.

Сначала переводят управление реле в режим триггер. Затем путем корректировки по показаниям влаги на управленческом модуле создают настройку схемы вентиляции.

Чтобы убедиться в правильной работе прибора, включают горячий душ и дожидаются повышения влажности, например, до 40%. После этого закрывают кран с горячей водой в душе. Через какое-то время, после принудительной вентиляции воздуха, при понижении влаги, прибор отключается.

Установка прибора с датчиком влажности

Для оптимальной работы прибора и эффективной вентиляции воздуха в помещении, его нужно правильно подключить. Что необходимо знать при этом?

Перед монтажом прибора вместо решетки на вентиляционной системе, надо проверить тягу в канале вентиляции. Для этого нужно зажечь спичку и поднести ее к колодцу, если пламя интенсивно отклонится в сторону отверстия, то, значит, естественная вентиляция работает нормально.

При работе изделия для воздухообмена нужен постоянный приток свежего воздуха: для этого подойдет небольшая щель в двери 2-3 см, которая и обеспечит вентиляцию.

При выборе изделия по мощности нужно знать объем помещения и условное количество замены воздушной массы в ванной за единицу времени. Для ванной комнаты этот показатель составляет 3-8 раз.

Умножая, объем на этот параметр, мы получим характеристики мощности прибора. Если в подсчетах боитесь ошибиться, то нужно просто выбрать максимальную по мощности модель – и такой вентилятор гарантированно не создаст проблем с необходимой циркуляцией воздуха.

Нередко возникает необходимость приобретать датчик по измерению сырости отдельно, и потом подключить его к вентилятору. Такие гигрометры принято монтировать в помещении ванной на потолке либо возле канала и в таком случае они снабжены щупом для измерения сырости в шахте воздуховода.

В ванной комнате желательно устанавливать низковольтный вентилятор, так как влажный воздух является хорошим электропроводником. Иногда лучше объединить свет и датчик влаги в воздухе под одним выключателем, так будет обеспечено регулярная вентиляция по мере избыточной сырости в ванной комнате.

Достаточно придерживаться этих простых правил, чтобы была обеспечена надежная и долгосрочная работа вентилятора. А если применить в работе приборы с дополнительными функциями, в том числе вентилятор вытяжной с датчиком влажности, то это устройство будет не только полезное, но и очень необходимым прибором для ванной комнаты.

Согласитесь, покупка такого прибора – это редкое приобретение в жизни и лучше заиметь достойное изделие, чем затем сожалеть о покупке.

Переключатель датчика влажности и управление вентилятором

Автоматический вентилятор в помещениях с повышенной влажностью и сыростью

• Дом
• Продукты
• Жилой
• Датчик влажности

Наши датчики влажности и переключатели управления вентиляторами Decora обнаруживают избыточную влажность в помещении и автоматически включают ванну или вентилятор для уменьшения избыточного конденсата. Дополнительным преимуществом этих датчиков является то, что они помогают снизить энергопотребление, автоматически запуская вентилятор только тогда, когда это необходимо, что сокращает непрерывное или ненужное использование.

Преимущества сенсорных выключателей влажности

Удобство

Автоматически включает/выключает ванну или вентиляционный вентилятор.

Простота установки и настройки

Удобная проводка и настройки.

Энергосбережение

Вытяжные и вентиляционные вентиляторы включаются только при необходимости и не оставляются включенными непреднамеренно.

Основные характеристики датчиков влажности Decora

Усовершенствованное детектирование сводит к минимуму количество ложных срабатываний, когда в комнате кто-то есть

Отрегулируйте настройки, нажав кнопку. Без использования инструментов или снятия настенной панели и лицевой панели

Небольшая глубина изделия облегчает установку в настенную коробку во время установки

Съемная втулка позволяет подключаться к нейтральному проводу, если он имеется, или к проводу заземления, если нейтраль отсутствует

Сменные линии и Провода нагрузки означают отсутствие необходимости проверки линейного (горячего) провода и помогают предотвратить неправильное подключение (модель DHS05)

Взаимозаменяемые линейные и нагрузочные провода означают отсутствие необходимости проверки линейного (горячего) провода и помогают предотвратить неправильное подключение (модель DHS05)

Ознакомьтесь с нашими датчиками влажности и переключателями управления вентиляторами

DHS05-1LW Альтернативное изображение 03

Недоступно

Полезные ссылки/загрузки

Часто задаваемые вопросы

Сегодняшний домовладелец с Дэнни Липфордом

Управление всеми вентиляторами

Все датчики движения

Руководство по покупке датчиков

Путеводитель по домашнему вдохновению

Как мы можем помочь?

У вас есть вопросы о наших датчиках влажности?

Свяжитесь с нами сегодня

Контроллер вентиляции точки росы

Содержание

1. 1 История
2. 2 Установка
3. 3 Контроллер: оборудование
4. 4 Контроллер: ПО
5. 5 Результаты: данные датчика
6. 6 Создание собственной системы вентиляции

Ярлыки

• Картинки
• Графики данных датчика

1 История

Мы живем в доме с очень сырым подвалом. В результате предметы, которые мы хранили, ржавели или плесневели. Осушитель оказался не очень эффективным, но потреблял много энергии (около 500 Вт или 3 кВтч каждую ночь), что не очень экологично. Чтобы решить эту проблему, я построил контроллер вентиляции точки росы, который систематически проветривает подвал, когда воздух на улице суше, чем внутри.

Гигрометр обычно показывает относительную влажность окружающего воздуха. Однако, поскольку количество водяного пара, которое может удерживать воздух, сильно зависит от температуры, соответствующим параметром является

абсолютная влажность воздуха. Эта физическая величина измеряется в кг/м³ (типичное значение — 10 г воды в 1 м³ воздуха), но ее удобно также выражать через температуру: точка росы . Водяной пар в воздухе с заданной точкой росы начнет конденсироваться, когда воздух охладится до температуры точки росы.

Контроллер по сути представляет собой простое регулирующее устройство: когда точка росы снаружи ниже, чем внутри, включается вентилятор, который подает свежий воздух в подвал. В противном случае подвал изолируют от влажного воздуха снаружи. Есть еще несколько аспектов (например, подвал не должен слишком сильно охлаждаться зимой, несмотря на то, что морозный воздух удивительно сухой), которые подробно описаны ниже, но основной механизм очень прост: когда помещение проветривается в нужное время , это эффективно осушает воздух.

Некоторые решения контролера поначалу могут показаться нелогичными. Дождливая осенняя ночь может показаться очень влажной — и действительно, относительная влажность может быть близка к 100 %, — но температура наружного воздуха часто бывает достаточно низкой, так что точка росы снаружи ниже точки росы внутри, и вентиляция полезна. С другой стороны, точка росы снаружи летом часто остается высокой в ​​течение многих дней, даже если жара заставляет людей чувствовать себя сухими, поэтому правильно было бы на самом деле держать окна подвала полностью закрытыми в такой период. Поскольку наше восприятие влажности плохо коррелирует с абсолютное количество , лучше позволить контроллеру принять решение на основе физических измерений.

Я построил контроллер на базе микрокомпьютера Raspberry Pi. Ниже я описываю все компоненты, особенно в том, что касается обеспечения воспроизводимости системы. Поскольку это энергосберегающее решение , я призываю всех, у кого есть похожая проблема, рассмотреть этот вариант. Есть и коммерческие продукты. Если вы хотите построить собственную систему вентиляции, дайте мне знать, если вам нужна дополнительная информация по конкретной теме.

Наконец, большое спасибо нашим арендодателям, которые доверились проекту, заплатили за оборудование и поддержали модификации своей собственности. Не было ясно, заработает ли система, пока не были просверлены две стены для воздуховодов и все заработало. Поэтому спасибо за веру и за этот риск! Как оказалось, система работает достаточно эффективно: см. данные на графиках.

2 Установка

Полная система вентиляции состоит из следующих элементов:

• Контроллер
• Два электронных датчика влажности/температуры
• Вентилятор
• Проводка по подвалу
• Воздуховоды
• Отверстия в стенах и розетки
• Мотор стеклоподъемника впуска
• Опционально: приемник радиочасов (только для регистрации меток времени)
• Дополнительно: подключение к сети (для визуализации данных)

Ситуация

(Нажмите, чтобы увеличить. )

Это план нашего подвала. Общая площадь около 55 м². Осушению подлежат три помещения («Комната 1», «Комната 2», «Прачечная»). Для минимизации усилий в прачечной установлен один единственный вентилятор, который через воздуховод вытягивает воздух из двух помещений. Воздух поступает в третью комнату (Комната 1) через окно, так что свежий воздух проходит через все три комнаты и коридор.

Контроллер

Контроллер построен на основе Raspberry Pi. Корпус содержит блок питания, компьютер, небольшой дисплей, реле для вентилятора и двигателя стеклоподъемника, а также кнопки для управления пользователем. Поскольку Raspberry Pi имеет подходящие порты ввода/вывода, требуется небольшая дополнительная схема — в основном проводка.

Датчики

Датчики влажности представляют собой два высокоточных датчика SHT75 от Sensirion. Один датчик установлен внутри помещения в прачечной, а другой снаружи на северной стороне здания рядом с воздухозаборником.

Каждый датчик заключен в агломерированный фильтр от пыли:

Далее блок монтируется в пластиковый корпус с отверстиями для защиты датчиков от дождя и механических повреждений:

Вот установленный наружный датчик:

Вентилятор

Есть единственный вентилятор, который перемещает весь воздух. Для проветривания всего подвала вентилятор всасывает воздух как из прачечной, так и через воздуховод из соседнего складского помещения. Вентилятор Vortice Lineo 150 V0. На фото ниже показана установка в прачечной.

Ниже крупный план вентилятора с впускным отверстием для белья. Отверстие впускного клапана в принципе можно отрегулировать для равномерного распределения воздушного потока между двумя впускными отверстиями. Поскольку у меня нет никаких средств для точного измерения расхода воздуха, клапан остается широко открытым, поскольку в этой конфигурации на обоих входах имеется достаточный поток воздуха.

Воздуховод

Через две комнаты наружу идет один прямой воздуховод. Диаметр 150 мм. См. фотографии выше для части в прачечной. Отверстие в стене было вырезано корончатой ​​дрелью. У нас этот шаг сделал каменщик. Любители приключений также могут взять напрокат корончатые сверла (например, в Баухаусе в Швейцарии и Германии). Отверстие в кладовой защищено проволочным забором.

Выход

Прачечная также получила новую стену, открывающуюся наружу. Здесь у нас выход с жалюзи, чтобы ветер не дул в подвал и животные не проникали, когда вентилятор выключен. (Есть также обратный клапан внутри трубы между вентилятором и выпускным отверстием, чтобы еще лучше закрыть отверстие. Я не уверен, нужен ли он.)

Впуск

Окно в третьем подвальном помещении служит входом. Я переоборудовал двигатель, чтобы открывать и закрывать его автоматически.

На картинке ниже показан крупный план мотора при открытом окне.

Двигатель – Mingardi Linea Micro KIT. Важными критериями были то, что он работает с узкими окнами (обратите внимание на поворотное крепление, чтобы приспособиться к небольшому радиусу наклона окна) и имеет регулируемый ход, чтобы не повредить оконную раму. Другие факторы, такие как шум, дизайн или размер двигателя, не имели значения для окна в подвале.

Входное окно находится на северной стороне здания. Наружный датчик устанавливается в непосредственной близости от водозабора, несколько выше уровня земли и частично защищен от дождя навесом соседнего дома. Я установил перед окном проволочную сетку, чтобы животные не могли проникнуть в дом или застрять в наклонном окне.

Несмотря на то, что датчик находится на северной стороне, летом в утренние часы на него попадают прямые солнечные лучи, которые нагревают датчик и искажают измерения. Позже я добавил дополнительный корпус из ламината высокого давления (HPL), чтобы датчик всегда оставался в тени.

Приемник радиочасов

Я также установил приемник сигнала времени DCF77. Эта часть необязательна, поскольку контроллеру в его текущих настройках не требуется знать время суток для правильной работы. Я использую сигнал времени только для правильных временных меток регистрации, даже без подключения к сети. Приемник от Conrad Electronics.

Подключение к сети

Несмотря на то, что контроллер предназначен для работы в качестве самостоятельного достаточно, Raspberry имеет USB-контроллер WLAN для публикации данных в Интернете. Данные в реальном времени публиковались до июля 2019 года, когда мы переехали.

3 Контроллер: аппаратное обеспечение

Сердцем контроллера является Raspberry Pi 1 Model B+. Он имеет одноядерный процессор, которого достаточно для выполнения поставленной задачи, и потребляет немного меньше энергии, чем четырехъядерные модели . Raspberry Pi 3, выпущенный после того, как я начал проект, имеет встроенную0113 в интерфейсе WLAN, что позволит сэкономить дополнительный интерфейс USB WLAN.

Блок питания представляет собой небольшой импульсный блок питания (5 В, 2 А). Эти модули продаются за несколько долларов на ebay и доставляются из Гонконга. Еще одна часть, которая производится серийно и продается через ebay , — это модуль реле. На вентилятор нужно одно реле, а на мотор стеклоподъемника еще два (вкл/выкл и направление: открыть/закрыть).

Все компоненты помещаются на две еврокарты (т. е. печатные платы размером 160×100  мм) и укладываются в стену.0113 смонтированный пластиковый кейс. Задняя плата зарезервирована для компонентов 230 В, а передняя плата содержит компоненты низкого напряжения . Вот изображение высоковольтного слоя :

Перед ним низковольтная плата с Raspberry Pi, дисплеем и разъемами для кнопок, датчиков и приемника радиочасов.

Дисплей представляет собой небольшой цветной ЖК-экран: ЖК-модуль SainSmart 1.8 ST7735R TFT. Он не имеет каких-либо отверстий для винтов или других приспособлений для монтажа, поэтому он просто удерживается на месте штифтовой головкой.

Вот фото корпуса контроллера сверху в его окончательном состоянии, со всеми установленными кабелями:

Задний ряд — это кабели 230 В (питание, вентилятор, мотор стеклоподъемника), а передний ряд — кабели низкого напряжения (два датчика, приемник DCF77).

Я планирую нарисовать схему, когда у меня будет время, и опубликовать ее здесь.

4 Контроллер: ПО

Raspberry Pi работает под управлением Arch Linux в качестве операционной системы. Программное обеспечение контроллера полностью написано на Python. Несмотря на то, что программное обеспечение написано для этого конкретного проекта, оно имеет полностью модульную структуру, поэтому его можно адаптировать к другим проектам. Каждый модуль несет единственную ответственность (например, выполнение измерений, отображение, регистрация, временной сигнал DCF77, пользовательские элементы управления, принятие решения о выпуске воздуха, управление реле), поэтому модули можно легко модифицировать, перемещать или добавлять. Центральный экземпляр — это «доска сообщений», на которой каждый модуль публикует, подписывается и запрашивает информацию.

Программное обеспечение контроллера опубликовано на GitHub: dmuellner/fancontrol. См. там дополнительную документацию.

Я также описываю некоторые детали установки на отдельной странице.

Размеры

Измерения влажности производятся каждые 10 секунд. В общем, Raspberry Pi с операционной системой Linux не предоставляет каких-либо простых опций для протоколов реального времени на своих портах GPIO («ввод/вывод общего назначения»). К счастью, датчики влажности могут справиться с совершенно нерегулярным тактовым сигналом для их линии передачи данных. Поэтому протокол связи с датчиками можно сделать на Python, а короткие паузы в подпрограммах (из-за многопоточности и других факторов) не мешают передаче. Единственный «настоящий time» — это сигнал DCF77. Однако сигнал представляет собой сигнал с широтно-импульсной модуляцией с частотой 1 Гц (один импульс в секунду), поэтому даже с учетом ограничений многопоточной программы Python на сравнительно медленном процессоре этот сигнал легко обрабатывается (и он не имеет значения, если мы пропустим это время от времени).

Алгоритм

Я экспериментировал с несколькими алгоритмами, чтобы добиться наилучшей производительности во все времена года. Есть два аспекта, которые следует учитывать: во-первых, вентиляция должна происходить, когда точка росы снаружи ниже, чем точка росы внутри. Однако мы не хотим постоянно дуть в дом холодным воздухом, даже если он сухой. Текущие правила следующие (немного упрощенные):

1. Если точка росы снаружи выше, чем внутри, не проветривайте.
2. В противном случае, если наружная температура составляет не менее 15 ℃, постоянно проветривайте помещение.
3. В противном случае проветривайте 20 минут, затем сделайте перерыв в зависимости от наружной температуры: чем холоднее, тем дольше перерыв.

5 Результаты: данные датчика

Данные датчиков доступны с апреля 2016 г. по июль 2019 г. Просмотрите страницу графиков для разных дней, чтобы увидеть, как контроллер ведет себя в зависимости от времени года.

6 Создание собственной системы вентиляции

Создание такой системы — это больше, чем просто проект выходного дня. Кроме того, все дома разные, поэтому мое описание может дать только подсказки для индивидуальной реализации.

Также доступны коммерческие продукты:

• У Ramser Elektrotechnik есть контроллер, который, по-видимому, предоставляет возможности тонкой настройки.
• Schwille Elektronik продает контроллер и вентиляторы.

Вот инструкции для аналогичного проекта «сделай сам»: ArDewpoint.

Вентиляторы

Очевидно, что одним из аспектов определения размеров вентилятора является скорость потока. Обратите внимание, что максимальная производительность (например, 500 м³/ч) достигается только при отсутствии сопротивления потоку. При наличии разницы давлений скорость потока падает более или менее быстро, в зависимости от типа вентилятора. В характеристиках вентилятора всегда указаны эти диаграммы (расход зависит от разницы давлений). Здесь нужно решить, какая пропускная способность вам нужна, спланировать воздуховоды, спросить эксперта, какую примерно разность давлений можно ожидать, а затем подобрать соответствующие размеры вентилятора (и, возможно, воздуховодов).

Если один вентилятор не может создать достаточное давление или поток воздуха, подумайте о двухтактной конфигурации с вентиляторами как на входе, так и на выходе. В моем случае я выбрал вентилятор, который устанавливается между двумя сегментами воздуховода и может генерировать достаточную тягу. Есть также (более слабые) модели без воздуховодов, которые можно монтировать как через окно, так и внутрь проема в стене. Для установки вентилятора через окно необходимо прорезать круглые отверстия в стекле и закрепить там корпус вентилятора. Тем не менее, современные окна могут иметь специальный изолирующий газ между оконными стеклами, который будет потерян, если стекла будут разрезаны, поэтому проверьте свои окна, если вы рассматриваете этот вариант.

Источники

Вот специалисты, которые мне помогли:

• Вентиляционное оборудование (вентилятор, воздуховоды и т. д.) было получено от Anson AG в Цюрихе. Они компетентно помогли в планировании и определении размеров вентиляции и помогли выбрать правильный вентилятор.
• Стеклоподъемник был куплен у Windowdrives в Германии. У них отличная консультационная служба по телефону, широкий выбор оконных моторов и доставка во все страны Европы.
• Отверстия в стене были профессионально просверлены каменщиком Майклом Брюггером (Flex- Bau ).

Усовершенствования

Следующим шагом в повышении энергоэффективности осушения является добавление теплообменника. В моей системе теряется неизвестное количество энергии, так как холодный свежий воздух поступает в подвал, а теплый воздух изнутри выдувается, не восстанавливая свою тепловую энергию. Теплообменники продаются всех размеров и пропускной способности, поэтому они подходят даже для небольших систем. Вот пример небольшой интегрированной системы с теплообменником, например. для вентиляции ванных комнат: www.bayernluft.de.

Две небольшие вещи можно было бы улучшить в оборудовании контроллера, если бы я собрал его снова:

• Кнопки пользовательского управления имеют довольно продолжительный дребезг. Это решается в программном обеспечении за счет того, что это не так быстро. Было бы неплохо добавить аппаратное устранение дребезга кнопок.
• При включении контроллера импульсный источник питания почти мгновенно наполняет свои конденсаторы высоким током. Из-за неприятных ударов мне пришлось заменить предохранитель, размер которого я рассчитал для нормальной работы (40  мА инерционно- действующий) на один с гораздо более высоким номинальным током (160  мА медленного действия ), чем это необходимо во время непрерывной работы. Если бы ток включения был ограничен, можно было бы выбрать наиболее безопасный вариант и иметь быстродействующий предохранитель с малым номинальным током.
