Фланец вентиляционный
Воздуховоды пластиковые для вентиляции / Фланец вентиляционный
Основные характеристики:
Толщина стенки3 – 15 мм
Материалпищевой полипропилен (ПП)
Температура применения-40 °С до +120 °С
Тип соединенияМуфта, Фланец
Гарантиядо 3 лет
Доставка по России
Купить
Назначение элемента
Фланец вентиляционный — это соединительный элемент круглого или прямоугольного сечения в виде плоского кольца (прямоугольника). По всей плоскости которого расположены отверстия для крепежных шпилек и болтов.
Используется для герметичной стыковки частей трубопроводов, крепления труб к агрегатам и узлам.
Для увеличения фото нажмите 1 раз на мини картинку:
Технические характеристики:
- Круглые элементы
- Прямоугольные элементы
где D – диаметр;
h – высота борта;
t – толщина стенки.
| D, мм | h, мм | t, мм | Вес, кг | Цена |
|---|---|---|---|---|
| 125 | 25 | 2 | по запросу | |
| 140 | 25 | 2 | по запросу | |
| 160 | 25 | 2 | по запросу | |
| 200 | 25 | 2 | по запросу | |
| 250 | 25 | 3 | по запросу | |
| 280 | 25 | 3 | по запросу | |
| 315 | 25 | 3 | по запросу | |
| 355 | 30 | 3 | по запросу | |
| 400 | 30 | 3 | по запросу | |
| 450 | 40 | 4 | по запросу | |
| 500 | 40 | 4 | по запросу | |
| 560 | 50 | 4 | по запросу | |
| 630 | 50 | 5 | по запросу | |
| 710 | 50 | 5 | по запросу | |
| 800 | 50 | 6 | по запросу | |
| 900 | 50 | 6 | по запросу | |
| 1000 | 50 | 8 | по запросу | |
| 1250 | 60 | 8 | по запросу |
Возможно изготовление на заказ.
где А – высота;
B – ширина;
h – высота бота;
t – толщина стенки.
| A, мм | B, мм | h, мм | t, мм | Вес, кг | Цена |
|---|---|---|---|---|---|
| 80 | |||||
| 80 | 80 | 25 | 3 | по запросу | |
| 80 | 200 | 25 | 3 | по запросу | |
| 80 | 400 | 30 | 4 | по запросу | |
| 100 | |||||
| 100 | 100 | 25 | 3 | по запросу | |
| 100 | 300 | 25 | 3 | по запросу | |
| 100 | 600 | 30 | 4 | по запросу | |
| 150 | |||||
| 150 | 150 | 25 | 3 | по запросу | |
| 150 | 400 | 30 | 4 | по запросу | |
| 150 | 800 | 40 | 5 | по запросу | |
| 200 | |||||
| 200 | 200 | 25 | 3 | по запросу | |
| 200 | 500 | 40 | 4 | по запросу | |
| 200 | 900 | 50 | 5 | по запросу | |
| 250 | |||||
| 250 | 250 | 25 | 3 | по запросу | |
| 250 | 600 | 50 | 4 | по запросу | |
| 250 | 1000 | 50 | 6 | по запросу | |
| 300 | |||||
| 300 | 300 | 50 | 3 | по запросу | |
| 300 | 600 | 50 | 4 | по запросу | |
| 300 | 50 | 6 | по запросу | ||
| 400 | |||||
| 400 | 400 | 30 | 4 | по запросу | |
| 400 | 700 | 50 | 5 | по запросу | |
| 400 | 1000 | 50 | 6 | по запросу | |
| 500 | |||||
| 500 | 500 | 40 | 4 | по запросу | |
| 500 | 900 | 50 | 5 | по запросу | |
| 500 | 1250 | 60 | 8 | по запросу | |
| 600 | |||||
| 600 | 600 | 50 | 4 | по запросу | |
| 600 | 900 | 50 | 5 | по запросу | |
| 600 | 1250 | 60 | 8 | по запросу | |
| 700 | |||||
| 700 | 700 | 50 | 5 | по запросу | |
| 700 | 1000 | 50 | 6 | по запросу | |
| 700 | 1300 | 60 | 8 | по запросу | |
| 800 | |||||
| 800 | 800 | 50 | 5 | по запросу | |
| 800 | 1100 | 60 | 6 | по запросу | |
| 800 | 1300 | 60 | 8 | по запросу | |
| 900 | |||||
| 900 | 900 | 50 | 5 | по запросу | |
| 900 | 1200 | 60 | 6 | по запросу | |
| 900 | 1500 | 75 | 8 | по запросу | |
| 1000 | |||||
| 1000 | 1000 | 50 | 6 | по запросу | |
| 1000 | 1400 | 60 | 8 | по запросу | |
| 1000 | 2000 | 75 | 10 | по запросу | |
Возможно изготовление на заказ.
Заказать
Похожие товары:
Вернуться на страницу выбора пластиковых воздуховодов для вентиляции.
Функции и возможности
Фланец вентиляционный незаменим при монтировании воздуховодов. Он обеспечивает плотное прилегание стыкующихся полей, выступает гарантом неподвижности, отсутствия зазоров и выступов между элементами.
Для качественного выполнения задач необходимо:
- соответствие диаметра вентиляционной трубы и внутреннего размера круга фланца;
- достаточное количество и равномерное расположение отверстий под крепежи;
- одинаковая толщина контактирующих фланцев.
Преимущества материалов
Готовая продукция после спайки горячим газом становится монолитной, прочной.
Она сохраняет форму, не подвергается коррозии, стойкая к механическим повреждениям.
Пластиковые фланцы торговой марки «Алтай» — это высококачественные, экологически чистые изделия. Совершенная гладкость и долговечность делает их идеальными для использования в системах вентиляции всех общественных, промышленных и частных зданиях.
Задать вопрос
Стойкость материалов:
Хим стойкость
Сертификаты:
Сертификат соответствия
Инстаграм:
Instagram Вент

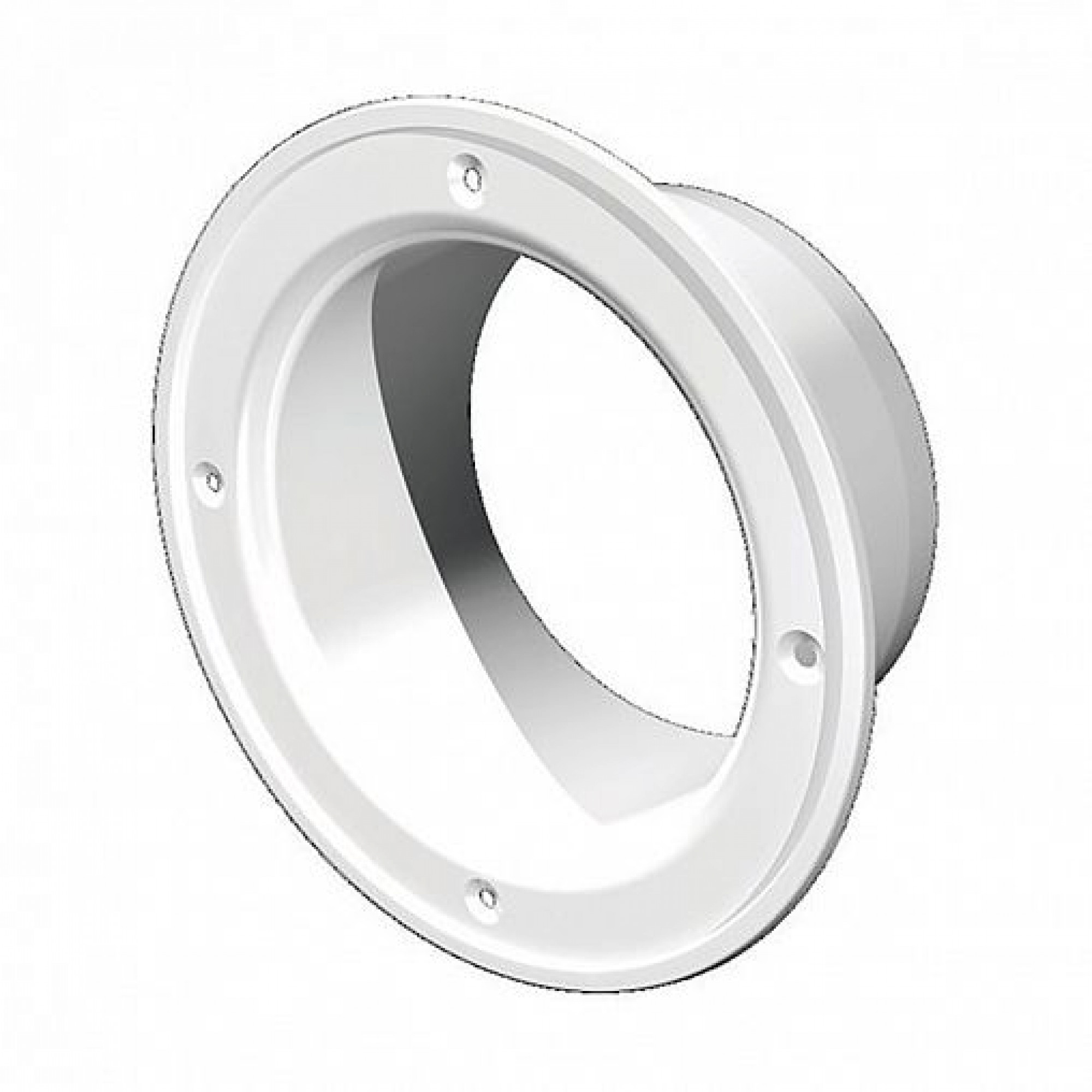

Фланец вентиляционный Ф 200/150 | VENTS
- Описание
- Характеристики
- Загрузки
- Размеры
Описание
Описание
| ПРИМЕНЕНИЕ | КОНСТРУКЦИЯ |
|
|
Характеристики
Характеристики
| Параметр | Ф 200/150 | Единица измерения |
|---|
Центр загрузок
Загрузки
Выберите тип документа
Название
Скачать
Смотреть
Скачать изображение товара в высоком качестве “Ф 80-200” (psd 2.
07Mb)
Сертификат ГЗ “Металлические СМЭ” (pdf 1.49Mb)
Скачать изображение “Ф 80-200” для Вашего сайта (png 411.73Kb)
Сертификат ГЗ “Пластмассовые вентиляционные каналы и СМЭ” (pdf 1.41Mb)
Скачать изображение “Ф 250-315” для Вашего сайта (png 355.81Kb)
Скачать изображение товара в высоком качестве “Ф 250-315” (psd 1.56Mb)
“Ф100 – Ф200, ФК, Ф250 – Ф315” описание продукта 02-2017 (pdf 137.67Kb)
Размеры
Характеристики
| Параметр | Величина | Единица измерения |
|---|---|---|
| ∅D | 150 | мм |
| ∅D1 | 200 | мм |
| ∅D2 | 179 | мм |
| L | 85 | мм |
| Выберите номер артикула 571.09.167 Вентиляционная накладка пл. коричневый 48мм 571.09.767 Вентиляционная накладка пл.белая 48мм |
