5. Расчет объема вентиляции помещения
Вентиляция помещений производится с целью создания благоприятного микроклимата для здоровья и продуктивности животных, а также для сохранения строительных материалов и конструкций зданий.
В плохо вентилируемых помещениях у животных более часто возникают незаразные и заразные заболевания, что бывает, связано с большими непроизводительными потерями для хозяйств.
В животноводческих помещениях применяют разные по принципу действия и конструктивным особенностям вентиляционные системы: с естественным побуждением тяги воздуха, с механическим побуждением тяги, комбинированные. В овчарне применяют вентиляционные системы с естественным побуждением тяги воздуха
Часовой объем вентиляции (L) по влажности воздуха определяют по формуле:
Q
L =———
q1-q2 , где
L
– количество воздуха (в м3),
которое необходимо удалить из помещения
за час, чтобы поддержать в нем относительную
влажность в
пределах нормы (70-85%), м
Q – количество водяных паров (в г), которое выделяют находящиеся в помещении животные с учетом влаги испаряющейся с поверхности пола, кормушек, поилок, стен и других ограждений в час, г в час;
qr абсолютная влажность воздуха помещений (в г/м ), при которой относительная влажность остается в пределах норматива;
q2-
средняя абсолютная влажность наружного
воздуха (в г/м ) вводимого в помещение в
переходный период (ноябрь и март) по
данной климатической зоне.
Для расчетов вентиляции животноводческого помещения необходимы следующие данные: существующий или проектный объем помещения, количество животных в помещении, их живая масса, возраст, физиологическое состояние, продуктивность, нормативные показатели основных параметров микроклимата помещения, температура, относительная и абсолютная влажности, а также эти показатели атмосферного воздуха
Помещение для содержания овцематок на 850 голов (в тепляке минимум 15% – 128 голов) живой массой- 60 кг.
Поголовье животных:
1 группа – овцематки, живой массой 60 кг, их количество 800 головы;
Овцематки расположены в 2-х зданиях в первом – 400, во-втором- 450голов
Внутренние размеры первой овчарни (без учета тамбуров): длина – 34 м, ширина -10м, высота стены – 2.4 м, высота в коньке – 3,8 м.
Животноводческое
помещение находится в Брагин районе.
Нормативная температура в овчарне 5°С,
относительная влажность 75%. Температура
наружного воздуха в среднем за март
и ноябрь месяц для данного района
составляет – 0,2 °С, абсолютная влажность
– 3,37 г/м3.
Необходимо определить:
1. Часовой объем вентиляции (L) по влажности воздуха.
2. Кратность воздухообмена в час.
3. Объем воздухообмена на 1 центнер живой массы животного данного помещения (или на 1 голову животного или у кур на 1 кг живой массы).
4. Общую площадь сечения вытяжных и приточных каналов, а также их количество при вентиляции с естественным побуждением.
Определяем часовой объем вентиляции.
Поголовье животных, размещенное в овчарне, выделяет за час следующее количество водяных паров:
одна овцематка живой массой 60 кг выделяет 78г/ч. тогда 400 голов выделяет 31200 г/ч
Испарение влаги с ограждающих конструкций при удовлетворительном санитарном режиме, исправно действующей канализации, регулярной уборке навоза и применения соломенной подстилки в овчарне10%
10% от общего
количества влаги, выделяемой всеми
животными данного помещения, составит
3210г/ч.
31200 – 100%
X -10%
Всего поступит водяных паров в воздух овчарни за час 34320 г (31200+3120).
В овчарне температура воздуха 5°С и относительная влажность 75 % Для расчета абсолютной влажности по таблице “Максимальная упругость водяного пара в мм ртутного столба ” находят, что максимальная влажность воздуха при температуре 5°С составляет 6.53. Следовательно, этой влажности соответствует 100 %-ная относительная влажность, а в помещении относительная влажность должна быть 75 %. Составляем пропорцию:
6.53 – 100%
q1, – 75%
q1= 4.8975 г\м3
Значение q2 берем из таблицы “Средние показатели температуры и абсолютной влажности в различных пунктах Республики Беларусь “.
Абсолютная влажность
наружного воздуха в Брагинском районе
в ноябре – 4,5 г/ч, в марте – 3,37г/м3.
4,5+3,37
q2=———————- =3,935
2
Полученные данные подставим в формулу
34320
L=———————- =35657,1
4,8975 -3,935
2. Определение кратности воздухообмена в помещении выполняют по формуле:
Кр=L\V, где
Кр – кратность воздухообмена, показывает сколько раз в течение часа воздух в помещении необходимо заменить на новый;
L – часовой объем вентиляции, м3/ч ;
V – объем помещения, м3.
V = 52 х 10 х 2,4 =1248 м3
35657
Кр=————- = 28,6 раз в час
1248
3. Определение объема вентиляции на 1 ц живой массы производят по формуле:
V=L/m , где
V – объем вентиляции на 1 ц живой массы, м /ч;
L – часовой объем вентиляции, м /ч;
m – живая масса животных, ц.
m=400 х 60 =240 ц
35657,1
V =————— =148,5м3\ч
240
4.
Общую площадь
сечения вытяжных труб, обеспечивающих
расчетный воздухообмен, определяют
по формуле:
S=L/v*3600, где
S – общая площадь поперечного сечения вытяжных шахт, м ;
V – скорость движения воздуха в вытяжной шахте, м/с;
3600 – количество секунд в одном часу.
Для определения скорости движения воздуха в вентиляционной шахте (v) применяют таблицу “Скорость движения воздуха в вентиляционных трубах (м/с) при разной высоте труб и при различных температурах воздуха внутри помещения и наружного воздуха”.
Разница температур воздуха внутри помещения и наружного (∆t) рассчитывается следующим образом: температура воздуха в овчарне +5°С, средняя температура наружного воздуха в переходный период – –0,2°С и Брагинском районе (ноябрь – 0,9°С, март – -1,3°С,)
Следовательно, разница этих температур составит : ∆t= + 5°С+0,2°С = 5,2°С.
Допустим высота
вытяжной трубы составляет 6 м, поэтому
v = 0,8 м/с.
Подставим все значения в формулу
35657,1
S=—————— =12,4м
0,8 х 3600
Таким образом, общее сечение вытяжных шахт равно 12,4 м Количество вытяжных шахт определяют по следующей формуле:
n=S/s
S – общая площадь сечения вытяжных шахт, м2;
s – площадь сечения одной вытяжной шахты, ь2.
Эффективнее работают в овчарне трубы с сечением большим чем 1 м , поэтому можно установить 12 вытяжных шахт сечением 1,25 м х 1,2 м каждая.
12,4
n= ———— = 8 вытяжных шахт
1,5
Площадь приточных каналов (S2) составляет 60 – 70 % от общей площади вытяжных шахт и определяется по формуле :
S2 = Sx0,6 S2= 12,4 x 0,6=7,44 м2
Количество приточных каналов (n2) рассчитывается по следующей формуле:
n2= S2/s2 ,где
S2- общая площадь сечения приточных каналов, м2
s2 – площадь сечения
одного приточного канала, м2.
В овчарне приточные каналы могут быть выполнены в виде приточных каналов. Приточный канал имеет площадь 2,35 м х 0,135 м = 0,31 м2, то
n2 =7,44/0.31=24 приточных каналов по 12 с каждой стороны, которые располагают в шахматном
порядке для избежания сквозняков.
2 группа – овцематки, живой массой 60 кг, их количество 450 головы;
Овцематки расположены в – 450голов
Внутренние размеры первой овчарни (без учета тамбуров): длина – 58,25 м, ширина -10м, высота стены – 2.4 м, высота в коньке – 3,8 м.
Животноводческое помещение находится в Брагинском районе. Нормативная температура в овчарне 5°С, относительная влажность 75%. Температура наружного воздуха в среднем за март и ноябрь месяц для данного района составляет – 0,2 °С, абсолютная влажность – 3,37 г/м3.
Необходимо определить:
1. Часовой объем вентиляции (L) по влажности воздуха.
2. Кратность воздухообмена в час.
3. Объем воздухообмена
на 1 центнер живой массы животного
данного помещения (или на 1 голову
животного или у кур на 1 кг живой массы).
4. Общую площадь сечения вытяжных и приточных каналов, а также их количество при вентиляции с естественным побуждением.
Определяем часовой объем вентиляции.
Поголовье животных, размещенное в овчарне, выделяет за час следующее количество водяных паров:
одна овцематка живой массой 60 кг выделяет 78г/ч. тогда 450 голов выделяет 35100 г/ч
Испарение влаги с ограждающих конструкций при удовлетворительном санитарном режиме, исправно действующей канализации, регулярной уборке навоза и применения соломенной подстилки в овчарне10%
10% от общего количества влаги, выделяемой всеми животными данного помещения, составит 3510г/ч. 35100 – 100%
X -10%
Всего поступит водяных паров в воздух овчарни за час 38610 г (35100+3510).
В овчарне температура
воздуха 5°С и относительная влажность
75 % Для расчета абсолютной влажности
по таблице “Максимальная упругость
водяного пара в мм ртутного столба ”
находят, что максимальная влажность
воздуха при температуре 5°С составляет
6.
6.53 – 100%
q1, – 75%
q1= 4.8975 г\м3
Значение q2 берем из таблицы “Средние показатели температуры и абсолютной влажности в различных пунктах Республики Беларусь “.
Абсолютная влажность наружного воздуха в Брагинском районе в ноябре – 4,5 г/ч, в марте – 3,37г/м3.
4,5+3,37
q2=———————- =3,935
2
Полученные данные подставим в формулу
38610
L=———————- =40114,3
4,8975 -3,935
2. Определение кратности воздухообмена в помещении выполняют по формуле:
Кр=L\V, где
Кр – кратность воздухообмена, показывает сколько раз в течение часа воздух в помещении необходимо заменить на новый;
L – часовой объем вентиляции, м3/ч ;
V – объем помещения,
м3.
V = 58,25 х 10 х 2,4 = 1398м3
40114,3
Кр=————- = 28,7 раз в час
1398
3. Определение объема вентиляции на 1 ц живой массы производят по формуле:
V=L/m , где
V – объем вентиляции на 1 ц живой массы, м /ч;
L – часовой объем вентиляции, м /ч;
m – живая масса животных, ц.
m=450 х 60 =270 ц
40114,3
V =————— =148,6м3\ч
270
4. Общую площадь сечения вытяжных труб, обеспечивающих расчетный воздухообмен, определяют по формуле:
S=L/v*3600, где
S – общая площадь поперечного сечения вытяжных шахт, м ;
V – скорость движения воздуха в вытяжной шахте, м/с;
3600 – количество секунд в одном часу.
Для определения
скорости движения воздуха в вентиляционной
шахте (v)
применяют таблицу “Скорость движения
воздуха в вентиляционных трубах (м/с)
при разной высоте труб и при различных
температурах воздуха внутри помещения
и наружного воздуха”.
Разница температур воздуха внутри помещения и наружного (∆t) рассчитывается следующим образом: температура воздуха в овчарне +5°С, средняя температура наружного воздуха в переходный период – –0,2°С и Брагинском районе (ноябрь – 0,9°С, март – -1,3°С,)
Следовательно, разница этих температур составит : ∆t= + 5°С+0,2°С = 5,2°С.
Допустим высота вытяжной трубы составляет 6 м, поэтому v = 0,8 м/с.
Подставим все значения в формулу
40114,3
S=—————— =13,9м
0,8 х 3600
Таким образом, общее сечение вытяжных шахт равно 13,9 м Количество вытяжных шахт определяют по следующей формуле:
n=S/s
S – общая площадь сечения вытяжных шахт, м2;
s – площадь сечения одной вытяжной шахты, ь2.
Эффективнее
работают в овчарне трубы с сечением
большим чем 1 м , поэтому можно
установить 9 вытяжных шахт сечением
1,25 м х 1,2 м каждая.
13,9
n= ———— = 9 вытяжных шахт
1,5
Площадь приточных каналов (S2) составляет 60 – 70 % от общей площади вытяжных шахт и определяется по формуле :
S2 = Sx0,6 S2= 13,9 x 0,6=8,34 м2
Количество приточных каналов (n2) рассчитывается по следующей формуле:
n2= S2/s2 ,где
S2- общая площадь сечения приточных каналов, м2
s2 – площадь сечения одного приточного канала, м2.
В овчарне приточные каналы могут быть выполнены в виде приточных каналов. Приточный канал имеет площадь 2,35 м х 0,135 м = 0,31 м2, то
n2 =8,34/0.31=27 приточных каналов, которые располагают в шахматном порядке для избежания сквозняков.
3 группа – овцематки, живой массой 60 кг, их количество 128 головы;
Овцематки расположены в тепляке
Внутренние размеры
тепляка (без учета
тамбуров):
длина – 34 м, ширина -10м, высота стены –
2.
4 м, высота в коньке – 3,8 м.
Животноводческое помещение находится в Брагинском районе. Нормативная температура в овчарне 15°С, относительная влажность 70%. Температура наружного воздуха в среднем за март и ноябрь месяц для данного района составляет – -0,2°С, абсолютная влажность – 3,37 г/м3.
Необходимо определить:
1. Часовой объем вентиляции (L) по влажности воздуха.
2. Кратность воздухообмена в час.
3. Объем воздухообмена на 1 центнер живой массы животного данного помещения (или на 1 голову животного или у кур на 1 кг живой массы).
4. Общую площадь сечения вытяжных и приточных каналов, а также их количество при вентиляции с естественным побуждением.
Определяем часовой объем вентиляции.
Поголовье животных, размещенное в овчарне, выделяет за час следующее количество водяных паров:
одна овцематка живой массой 60 кг выделяет 78г/ч. тогда 128 голов выделяет 2184 г/ч
Испарение влаги с ограждающих конструкций при удовлетворительном санитарном режиме, исправно действующей канализации, регулярной уборке навоза и применения соломенной подстилки в овчарне 10%
10% от общего
количества влаги, выделяемой всеми
животными данного помещения, составит
218,4г/ч.
2184 – 100%
X -10%
Всего поступит водяных паров в воздух тепляка за час 24024 г (2184+218,4).
В тепляке температура воздуха +15°С и относительная влажность 70 % Для расчета абсолютной влажности по таблице “Максимальная упругость водяного пара в мм ртутного столба ” находят, что максимальная влажность воздуха при температуре 15°С составляет12,70. Следовательно, этой влажности соответствует 100 %-ная относительная влажность, а в помещении относительная влажность должна быть 75 %. Составляем пропорцию:
12,70 – 100%
q1, – 70%
q1= 8,89г\м3
Значение q2 берем из таблицы “Средние показатели температуры и абсолютной влажности в различных пунктах Республики Беларусь “.
Абсолютная влажность
наружного воздуха в Брагинском районе
в ноябре – 4,5 г/ч, в марте – 3,37г/м3.
4,5+3,37
q2=———————- =3,935
2
Полученные данные подставим в формулу
24024
L=———————- =4938,1
8,89 -3,935
2. Определение кратности воздухообмена в помещении выполняют по формуле:
Кр=L\V, где
Кр – кратность воздухообмена, показывает сколько раз в течение часа воздух в помещении необходимо заменить на новый;
L – часовой объем вентиляции, м3/ч ;
V – объем помещения, м3.
V = 34 х 10 х 2,4 =816 м3
4938,1
Кр=————- = 6 раз в час
816
3. Определение объема вентиляции на 1 ц живой массы производят по формуле:
V=L/m , где
V – объем вентиляции на 1 ц живой массы, м /ч;
L – часовой объем вентиляции, м /ч;
m – живая масса животных, ц.
m=128 х 60 =76,8 ц
4938,1
V =————— =64,3м3\ч
76,8
4. Общую площадь сечения вытяжных труб, обеспечивающих расчетный воздухообмен, определяют по формуле:
S=L/v*3600, где
S – общая площадь поперечного сечения вытяжных шахт, м ;
V – скорость движения воздуха в вытяжной шахте, м/с;
3600 – количество
секунд в одном часу.
Для определения скорости движения воздуха в вентиляционной шахте (v) применяют таблицу “Скорость движения воздуха в вентиляционных трубах (м/с) при разной высоте труб и при различных температурах воздуха внутри помещения и наружного воздуха”.
Разница температур воздуха внутри помещения и наружного (∆t) рассчитывается следующим образом: температура воздуха в овчарне +15°С, средняя температура наружного воздуха в переходный период – –0,2°С и Брагинском районе (ноябрь – 0,9°С, март – -1,3°С,)
Следовательно, разница этих температур составит : ∆t= + 15°С+0,2°С = 15,2°С.
Допустим высота вытяжной трубы составляет 4 м, поэтому v = 1,01 м/с.
Подставим все значения в формулу
4938,1
S=—————— =1,36м
1,01 х 3600
Таким образом, общее сечение вытяжных шахт равно 1,36 м Количество вытяжных шахт определяют по следующей формуле:
n=S/s
S – общая площадь сечения вытяжных шахт, м2;
s
– площадь сечения одной вытяжной шахты,
ь2.
Эффективнее установить вытяжные шахты сечением 1,2м х 1,1 м каждая.
1,36
n= ———— = 1 вытяжная шахта
1,32
Площадь приточных каналов (S2) составляет 60 – 70 % от общей площади вытяжных шахт и определяется по формуле :
S2 = Sx0,6 S2= 1,36×0,7=0,952м2
Количество приточных каналов (n2) рассчитывается по следующей формуле:
n2= S2/s2 ,где
S2- общая площадь сечения приточных каналов, м2
s2 – площадь сечения одного приточного канала, м2.
В тепляке приточные каналы могут быть выполнены в виде подоконных щелей. Подоконная щель имеет площадь 2,35 м х 0,135 м = 0,31 м2, то
n2 =0,952/0.31=3 подоконные щели, которые располагают в шахматном порядке для избежания сквозняков.
Расчет вентиляции, формула расчета вытяжной и приточной вентиляции помещения
Переоценить роль вентиляционных систем в современных зданиях просто невозможно.
Благоприятный микроклимат, определяемый температурой, влажностью и подвижностью воздуха, способствует хорошему самочувствию людей, которые находятся в здании. Тогда как дефицит кислорода в помещении может спровоцировать гипоксию органов, в том числе, мозга. Кроме того, недостаточная тяга зачастую приводит к застойным явлениям, это особенно актуально для помещений с высоким уровнем влажности, — здесь могут появиться неприятные запахи, постоянная сырость, трудновыводимый грибок на стенах, также возможно гниение деревянных элементов, коррозия металлических.
Чрезмерная тяга тоже не лучший вариант, так как в этом случае заметно увеличивается объем воздушных масс, направляемых из помещений в атмосферу, — зимой это приводит к потере тепла и существенному росту затрат на отопление дома.
Содержание
Расчет вентиляции: что нужно знать
Расчет вентиляции необходим для определения оптимального вида системы воздухообмена, ее параметров, которые смогут обеспечить сочетание энергоэффективности объекта и благоприятного микроклимата.
В соответствии со СНиП 13330.2012, 41-01-2003 расчет вентиляции осуществляют еще на стадии проектирования объекта. Другое дело, что не всегда созданная при строительстве объекта вентиляция оказывается эффективной.
Самый простой способ — проверка тяги с помощью пламени зажигалки или бумажных полосок. Если такая проверка не позволила сделать вывод о нарушении проходимости вентиляционных каналов, значит проблема в неправильно подобранном сечении.
Если вентиляция уже в доме есть, но она не способна обеспечить оптимальные условия, можно использовать дополнительное оборудование, например, бризеры. Современные модели бризеров характеризуются низким уровнем шума, высокой производительностью, имеют многоступенчатую систему фильтрации воздуха. Если же вы пока находитесь на этапе проектирования вентиляции, рекомендуем максимально внимательно подойти к расчетам, чтобы впоследствии не пришлось совершенствовать смонтированную систему.
Санитарные требования нормативных документов
Нормативы ГОСТ 30494-2011 определяют допустимые и оптимальные параметры качества воздушных масс с учетом назначения помещений.
В зависимости от назначения помещения и сезона определяются допустимая и оптимальная температура воздуха (от +17 до +27 °С), относительная влажность (от 30 до 60%), желаемая скорость воздуха (от 0,15 до 0,30 м/с). Кроме того, санитарные нормы регламентируют максимально допустимый уровень шума, чистоту воздуха, минимальный расход на одного человека свежего воздуха.
При расчете вентиляции в жилых помещениях используют удельные нормы для определения оптимального воздухообмена. Расчет вентиляционной системы на производстве осуществляется с учетом допустимой концентрации загрязняющих воздух веществ. Если на производстве качество и количество продукции определяется не производительностью сотрудников, а точностью режима технологии, в помещении поддерживаются параметры воздуха, подходящие для производственного процесса. Если же производительность определяют сотрудники в помещении, акцент смещается на создание благоприятных, комфортных условий для персонала.
Выписка из ГОСТ 30494-2011
Таблица 1 – Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий
Период года | Наименование помещения | Температура воздуха, °С | Результирующая температура, °С | Относительная влажность, % | Скорость движения воздуха, м/с | ||||
оптимальная | допустимая | оптимальная | допустимая | оптимальная | допустимая, не более | оптимальная, не более | допустимая, не более | ||
Холодный |
| 20-22 | 18-24 | 19-20 | 17-23 | 45-30 | 60 | 0,15 | 0,2 |
| 21-23 | 20-24 | 20-22 | 19-23 | 45-30 | 60 | 0,15 | 0,2 | |
| 19-21 | 18-26 | 18-20 | 17-25 | Не нормируется | Не нормируется | 0,15 | 0,2 | |
| 19-21 | 18-26 | 18-20 | 17-25 | Не нормируется | Не нормируется | 0,15 | 0,2 | |
| 24-26 | 18-26 | 23-27 | 17-26 | Не нормируется | Не нормируется | 0,15 | 0,2 | |
| 20-22 | 18-24 | 19-21 | 17-23 | 45-30 | 60 | 0,15 | 0,2 | |
| 18-20 | 16-22 | 17-19 | 15-21 | 45-30 | 60 | Не нормируется | Не нормируется | |
| 16-18 | 14-20 | 15-17 | 13-19 | Не нормируется | Не нормируется | Не нормируется | Не нормируется | |
| 16-18 | 12-22 | 15-17 | 11-21 | Не нормируется | Не нормируется | Не нормируется | Не нормируется | |
Теплый |
| 22-25 | 20-28 | 22-24 | 18-27 | 60-30 | 65 | 0,2 | 0,3 |
Примечание – Значения в скобках относятся к домам для престарелых и инвалидов.
Расчет вентиляции: вытяжной и приточной
По способу работы вентиляционные схемы можно разделить на три группы: вытяжные (удаляющие использованный воздух), приточные (впускающие в помещение чистый воздух), и (рекуперационные совмещающие функции первой и второй категорий).
В любом случае при расчете вентиляции необходимо принимать во внимание множество факторов — это:
Расчет вытяжной вентиляции: пример
Перед расчетом любой вентиляционной системы нужно изучить СНиП устройства вентиляции. В соответствии с нормами, объем воздуха для человека определяется его активностью. Так, при малой активности достаточно 20 куб.м./час, при средней активности человека расчетное количество воздуха увеличивается в два раза, при высокой активности — в три.
Под активностью понимается время, которое человек проводит в помещении. Если человек большую часть времени проводит в комнате, выбирается максимальный параметр, если же человек заходит в помещение время от времени, для него достаточно будет 20 куб.м./час. Например, если мы рассчитываем вентиляцию для двух человек, один из которых постоянно находится в комнате, а другой появляется редко, мы получим значение 80 куб.м./час (сумма 60 и 20 куб.м./час).
Для расчетов нужно знать и кратность — полную замену воздуха в помещении в течение часа. Кратность определяется назначением помещений: в спальне кратность равна 1, в бытовых комнатах — 2, в подсобных помещениях, санузлах, на кухнях — 3.
Рассмотрим расчет вытяжной вентиляции на примере комнаты площадью 25 кв.м, в которой живет три человека.
Формула 1. L=V*K, где
При этом, V=S*H, где
Если подставить в формулу наши параметры, вычислим, что объем помещения будет равен 62,5 куб.м. Далее умножаем объем на кратность (2) и получаем 125 куб.
м./час.
Формула 2. L=N*M, где
Возьмем для расчета среднюю активность каждого (40 куб.м./час), умножим на 3 (человека), получим 120 куб.м./час.
Выбираем большее значение — это 125 куб.м./час.
Таким же образом необходимо рассчитать производительность вытяжной вентиляционной системы для всех помещений в доме.
Обычно унифицированные системы вентиляции делятся на три типа для простоты установки: квартирные (100-500 куб.м./час), для усадеб и коттеджей (1000-2000 куб.м./час), для промышленных и производственных объектов (1000-10000 куб.м./час).
Несколько слов про нагрев воздуха.
Если мы говорим про вентиляционные системы относительно региона их применения, становится очевидным, что без подогрева воздуха, поступающего в помещение, обойтись не удастся. Поэтому при проектировании вентиляционной системы мы рекомендуем выбирать приточную вентиляцию с обогревом воздуха, входящего в помещение.
Нагрев может осуществляться по-разному — электрическим калорифером, впуском воздуха возле печного или батарейного отопления.
В соответствии с требованиями СНиПов температура поступающего воздуха не должна быть ниже 18 °С. Мощность воздухонагревателя необходимо рассчитывать с учетом наиболее низкой температуры в регионе.
Формула проста: Tmax = N/V*2,98, где
Вычисляем оптимальный диаметр вентиляционного канала.
После того, как все расчеты завершены, оптимальные характеристики подобраны, можно делать чертеж, строить план и подбирать необходимое оборудование.

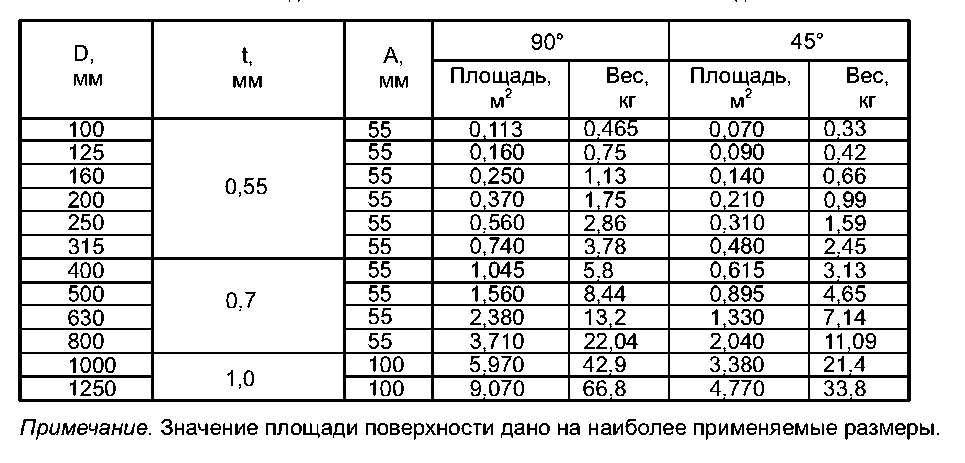

Обратите особое внимание на сечение воздуховода — оно может быть прямоугольным и круглым. В случае, если вы имеете дело с прямоугольным воздуховодом, не забывайте о том, что соотношение его сторон не должно превышать 3:1, иначе в вентиляции практически не будет тяги, зато шума ожидается много.
Важнейший параметр — скорость в вентиляционной магистрали. На прямых участках скорость воздушных масс не должна быть ниже 5 м/с, на поворотах допускается падение скорости до 3 м/с (исключение для естественной вентиляции, здесь достаточная скорость 1м/час).
При расчете оптимального диаметра вентиляционных каналов эмпирически используют следующие параметры:
Вместо вывода
Расчет вентиляции может проводиться разными способами. И результаты также могут получиться различными — при этом все они верны. Что выбрать? Это зависит от того, какую сумму вы готовы потратить на оборудование вентиляционной системы — расчеты по кратности и площади получаются более доступными в финансовом плане, чем расчеты по санитарным нормам. Но в последнем случае вы сможете рассчитывать на более комфортные условия проживания.
Ориентируйтесь на свои желания и финансовые возможности, а мы вам поможем подобрать оборудование и осуществить профессиональный монтаж. Мы работаем на отечественном рынке климатической техники с 2005 года, и сегодня прочно занимаем лидерскую нишу в своей сфере, предлагая клиентам широкий спектр услуг, гарантию высокого качества работ и доступные цены.
В частности, у нас вы можете заказать расчет и установку вентиляционной системы «под ключ» — мы возьмем на себя решение всех вопросов, связанных с проектированием, комплектацией, монтажом вентиляционной системы, с пуско-наладочными работами, сервисным и гарантийным обслуживанием систем. Обращайтесь!
| Идеальная глубина ЭТТ
Автор: Доминика Смялек, доктор медицинских наук, кандидат медицинских наук
Рецензия: Доминик Черня, доктор медицинских наук, Джек Боуотер и Александра Зайонц, доктор медицинских наук Роча, Филипа Р., доктор медицины; Ландейро, Луис, доктор медицины; Мота, Педро, доктор медицины; Джонс, Джоана, доктор медицины; Гомес, Хосе А. MD «Влияние оценки высоты на расчет дыхательного объема для защитной вентиляции — проспективное обсервационное исследование» Clinical Care Explorations (май 2021 г.) См. еще 1 источник
Anchalee Techanivate, Kanya Kumwilaisak, Sunsanee Samranrean «Оценка надлежащей длины оротрахеальной интубации по формуле Чула» Журнал Медицинской ассоциации Таиланда (декабрь 2005 г.
)
Последнее обновление: 20 июля 2022 г.
Содержание:- Использование эндотрахеальной трубки ETT
- Характеристики эндотрахеальной трубки
- Определение дыхательного объема – что такое дыхательный объем?
- Что такое калькулятор дыхательного объема?
- Приступим к делу!
Вы студент-медик, интерн или, может быть, анестезиолог, которому нужен совет по технике интубации? С помощью этого калькулятора дыхательного объема вы получаете как точные диапазоны дыхательного объема, определенные для роста вашего пациента, так и рекомендуемую длину трубки .
В приведенной ниже статье вы можете найти определение дыхательного объема, некоторые примеры использования ЭТТ, такие как сепсис или общая хирургия, а также практический пример, используемый для объяснения этого калькулятора дыхательного объема.
Мы делаем все возможное, чтобы наши омни-калькуляторы были максимально точными и надежными. Однако этот инструмент никогда не заменит оценку профессионального врача.
Если вас беспокоит какое-либо состояние здоровья, обратитесь к врачу.
Использование эндотрахеальной трубки ETT
Интубационная трубка — это катетер, который врачи применяют для обеспечения надлежащей вентиляции пациента. Они вводят его через рот или нос пациента и в трахею в случае, например, тяжелой пневмонии.
Когда еще мы используем эндотрахеальные трубки?
Во время общей хирургии и после больших операций , чтобы сделать возможным механическое дыхание и ингаляции летучих анестетиков;
Для защиты дыхательных путей от аспирации содержимого желудка в легкие , особенно у пациентов без сознания. Врачи оценивают необходимость введения трубки с помощью шкалы комы Глазго, которая представляет собой объективный способ записи сознания человека. Почему мы хотим предотвратить стремление? Ну, это часто вызывает пневмонию.
Для поддержки дыхания у пациентов с затруднениями или у тех, кто не может дышать самостоятельно.
Точнее, пневмонию, например, тяжелую инфекцию COVID-19, пациентов без сознания после инсульта, передозировки или серьезной травмы. Кроме того, когда пациенту требуются сильные седативные средства, которые могут затруднить дыхание, искусственная вентиляция легких является безопасным выбором.У недоношенных новорожденных может проявляться респираторный дистресс; затем неонатолог может принять решение о временном использовании эндотрахеальной трубки.
Точнее, пневмонию, например, тяжелую инфекцию COVID-19, пациентов без сознания после инсульта, передозировки или серьезной травмы. Кроме того, когда пациенту требуются сильные седативные средства, которые могут затруднить дыхание, искусственная вентиляция легких является безопасным выбором.Характеристики эндотрахеальной трубки
Размеры трубок для человека варьируются от 2 мм до 10,5 мм. Размер в основном зависит от роста пациента , самые маленькие размеры предназначены для новорожденных и маленьких детей.
Правильное введение трубки в трахею обеспечивает надлежащую оксигенацию и контроль дыхания пациента. Врач должен перепроверить, в основном путем аускультации, правильно ли установлена трубка, а не в бронхах или пищеводе.
Для вышеупомянутого правильного введения длина трубки должна соответствовать росту пациента.
В этом калькуляторе вы узнаете, насколько глубоко в трахею нужно ввести ЭТТ.
BruceBlaus / CC BY-SA wikimedia.org
Определение дыхательного объема — что такое дыхательный объем?
Что такое дыхательный объем (ТВ)? Это объем воздуха в общем обмене между легкими и внешней средой . Другими словами, количество воздуха, которое вы вдыхаете или выдыхаете без особых усилий. Взрослый должен иметь TV между 6 и 8 мл на кг массы тела . Его можно округлить до 500 мл на вдох, но с помощью этого калькулятора вы получите точный объем.
Что такое калькулятор дыхательного объема?
Теперь, когда вы понимаете определение дыхательного объема, мы должны познакомить вас с этим калькулятором. Все, что вам нужно знать, это пол и рост пациента, на основе которых этот инструмент оценивает диапазон дыхательного объема и глубину введения ЭТТ. Как? Мы рассчитываем глубину ЭТТ по правому верхнему клыку с помощью Формула Чулы :
ETT [см] = 0,1 * рост [см] + 4
Диапазон дыхательного объема составляет от 6 до 8 мл/кг массы тела. Однако, чтобы быть точным, вы должны учитывать свой идеальный вес тела. Используйте приведенные ниже уравнения для расчета идеальной массы тела (ИМТ) для:
- женщин,
ИМТ = 45,5 + 2,3 * (рост [в] - 60); и - кобель,
ИМТ = 50 + 2,3 * (рост [в] - 60),
или, если вы предпочитаете единицы СИ:
- женщина,
ИМТ = 45,5 + 0,9 * (рост [см] - 152); и - кобель,
ИМТ = 50 + 0,9 * (рост [см] - 152).
Если у вас идеальная масса тела, минимальный дыхательный объем составляет 6 мл/кг * ИМТ , а максимальный дыхательный объем составляет 8 мл/кг * ИМТ .
Приступим к делу!
Чтобы облегчить вам жизнь, мы подготовили краткий пример того, как пользоваться этим калькулятором. Джесси — интерн-медик, и недавно у них было довольно много пациентов с тяжелыми симптомами COVID-19 . Один из них только что поступил и нуждается в срочной интубации, так как у него развивается сепсис. К сожалению, на данный момент специалистов нет.
Затем Джесси использует этот калькулятор дыхательного объема для оценки глубины и дыхательного объема. Пациентка — женщина 65 лет, рост 167 см (65,75 дюйма). Таким образом, ее ЭТТ составляет:
ЭТТ = 0,1 * 167 + 4 = 20,7 см
от правого верхнего клыка, а ее идеальная масса тела составляет:
45,5 + 2,3 * (65,75 - 60) = 58,73 кг .
Следовательно, ее приливный объем должен быть где -то между 6 и 8 мл/кг массы тела:
6 * 58,73 ≈ 352 мл и 8 * 58,73 ≈ 470 мл
Domika śmiałek, MD, PHD кандидат
Domiaka śmiałek, MD, PHD кандидат
Domiaka śmiałek, MD, PHD. Рост пациента
Идеальная глубина ЭТТ
Ознакомиться с 17 похожими легочными калькуляторами 💨
Градиент AABODE IndexCURB-65… Еще 14
Руководство по ИВЛ – Формулы и параметры ИВЛ
Марсело Алькантара Холанда
– Пульмонолог, специалист по интенсивной терапии, доктор медицины, доктор медицинских наук
– Доцент кафедры легочной и интенсивной терапии, Федеральный университет Сеара, Форталеза, Бразилия
– Идеализатор и основатель платформы Xlung для обучения искусственной вентиляции легких
Нажмите здесь, чтобы увидеть данные ниже в виде таблицы
Идеальная масса тела (ИМТ)
Пол: мужской
Уравнения: 50 + 0,91*(Рост – 152,4 см).
Комментарии/рекомендации:
VT: от 6 до 8 мл/кг — начало MV.
Пол: Женский
Уравнения: 45,5+0,91*(Рост – 152,4 см).
Комментарии/рекомендации:
ЖТ < 6 мл/кг - ОРДС.
Дыхательная механика
Сопротивление дыхательных путей (необработанное)
Уравнения: пик p. – плато р. (смH 2 O)/расход (л/с).
Для точного расчета требуется прямоугольный тип потока в режиме VCV.
Комментарии/рекомендации:
– Нормальное значение: от 4 до 10 см вод. ст. 2 О/л.с.
– Keep Raw < 20 cmH 2 O/L.s при обструктивных заболеваниях дыхательных путей..
Статическое соответствие (Cst)
Уравнения: Дыхательный объем (мл) / (Плато p. – PEEP) (см H 2 O).
Комментарии/рекомендации:
– Нормальный: от 50 до 80 мл/смH 2 O.
– Высокая – Эмфизема.
– Низкая – ОРДС, отек легких, вздутие живота, пневмоторакс, ателектаз.
Пиковое давление в дыхательных путях
Определение: Максимальное давление в дыхательных путях.
Уравнения: нет
Комментарии/рекомендации:
– Поддерживайте < 35–45 см вод. ст. 2 O.
Давление плато
Определение: Альвеолярное давление, измеренное в конце вдоха с паузой 0,5 с.
Уравнения: нет
Комментарии/рекомендации:
– Держите от < 28 до 30 см H 2 O или как можно ниже.
Авто-ПДКВ или собственное ПДКВ
Определение: альвеолярное давление, измеренное в конце выдоха с 3-секундной паузой.
Комментарии/рекомендации:
– Нормальное значение: ноль.
– Поддерживать < 10 см H 2 O при обструктивных заболеваниях дыхательных путей.
Рабочее давление
Уравнения: Давление плато – PEEP (см H 2 O).
Комментарии/рекомендации:
– Поддерживать < 15 см H 2 O при ОРДС и у пациентов с риском развития ВИЛИ.
Газообмен
PaO 2
Уравнения: нет
Комментарии/рекомендации:
– Поддерживайте от 65 до 80 мм рт. ст. с минимально возможным FIO 2 .
FIO 2 для цели PaO 2
Уравнения: Целевой PaO 2 (мм рт.ст.) * (Текущий FIO 2 / Целевой PaO 2 (мм рт.ст.)).
PaCO 2
Уравнения: нет
Комментарии/рекомендации:
– Установить в соответствии с рН.
– Допустимая гиперкапния (PaCO 2 > 50 мм рт. ст.) при ОРДС, ХОБЛ или астматическом статусе.
– Держите от 35 до 38 мм рт.ст. при острой черепно-мозговой травме.
рН
Уравнения: нет
Комментарии/рекомендации:
– Держите между 7. 34-7.44
– Пермиссивная гиперкапния (PaCO 2 > 50 мм рт. ст. при pH > 7,20).
PaO 2 /FIO 2 соотношение
Уравнения: PaO 2 (мм рт.ст.) /FIO 2 (абсолютное значение, не в %)
Комментарии/рекомендации:
– Нормальное > 400 и 500 мм рт.ст. – 9 марта0181
– Может оценить объем легочного шунта:
– 200-300, шунт 10-20%;
– от 100 до 199, шунт от 20 до 40%;
– < 100, > 40% шунта.
SaO 2 или SpO 2
Уравнения: Нет.
Комментарии/рекомендации:
– Держите между 92-96% (Проверьте плетизмографическую кривую пульсовой оксиметрии).
FIO 2 настройка
Уравнения: FIO 2 целевое значение = PaO 2 целевое значение (мм рт.ст.) * (FIO 2 текущий / PaO 2 текущий (мм рт. ст.)).
Комментарии/рекомендации:
– Установите минимально возможное значение FIO 2 .
Настройка частоты дыхания (ЧД)
Уравнения: RR целевое = RR текущее * PaCO 2 текущее / PaCO 2 желаемое.
Комментарии/рекомендации:
– Выберите PaCO 2 цель в зависимости от состояния пациента и pH.
Предикторы успешного отлучения от груди
Индекс Тобина или отношение быстрого поверхностного дыхания (RR/VT)
Уравнения: RR ударов в минуту / VT Среднее (L)
Комментарии/рекомендации:
– Значения > 105 ударов в минуту/л связаны с неудачным отлучением от груди.
– С помощью вентиляторометра определить минутный объем и частоту дыхания больного при спонтанном дыхании, то есть отключенном от аппарата ИВЛ.
– Примените значения минутного объема (VE) к уравнению: VE = VT/RR, чтобы найти дыхательный объем.
– VT (среднее) = VE/RR
– После этого примените значения VT и RR в уравнении индекса Тобина: RR bpm / VT Mean (L).
Максимальное давление вдоха (MIP)
Уравнения: нет
Комментарии/рекомендации:
– MIP > (менее отрицательное значение), чем от -20 до -30 см вод. ст. 2 O связано со слабостью дыхательной мускулатуры и неудачей при экстубации/отлучении от груди.
Р0.1
Уравнения: нет
Определение: давление в дыхательных путях, измеренное через 100 мс или 0,1 с от начала вдоха.
Комментарии/рекомендации:
– Нормальный: 1,5–3,5 см вод. ст. 2 O (нормальный вентилятор / нормальная вспомогательная вентиляция легких)
– Низкий дыхательный драйв: < 1,0 см вод. ст. 2 O (гипостимулированный вентиляционный драйв/чрезмерная помощь/отлучение от груди)
– Высокий дыхательный драйв: >4,0 см вод.ст. 2 O (гиперстимулированный вентиляторный драйв/недостаточная вспомогательная вентиляция легких/отлучение от груди)
– Некоторые аппараты ИВЛ могут измерять P0,1 с помощью специального программного обеспечения.
– Клиническое применение: оценка уровня дыхательной поддержки и мышечных усилий, оценка нервной команды или дыхательного драйва.
Другие
Постоянная времени
Определение: время, необходимое для опорожнения легких.
Уравнение: Постоянная времени = Rva (см H 2 O/л.с) * Cst (л/смH 2 O)
Пример: Rva 10 см вод. ст. 2 O/л.с * Cst 0,06 л/см вод. ст. 2 O (Cst) = 0,6с.
Комментарии/рекомендации:
– Для адекватного или почти полного выдоха требуется от 4 до 5 постоянных времени.
Pmus (смH 2 O)
Уравнение: Pmus = -3/4 * ∆ Pocc (давление окклюзии) или -0,75 * ∆ Pocc.
Комментарии/рекомендации:
– Клиническое применение: оценивает Пмус во время ИВЛ без необходимости установки пищеводного катетера.
– Для этого необходимо найти ∆ Pocc (давление окклюзии).
– Для определения ∆ Pocc: Сделайте экспираторную паузу (наблюдается падение давления) и наблюдайте за изменением давления в дыхательных путях.
– (Delta Pocc = PEEP – минимальное достигнутое давление)
– Нормальные значения Pocc: 5 – 10 см H 2 O.
Шаг за шагом
Шаг 1: Выполняет экспираторную паузу (маневр окклюзии).
Шаг 2: Замораживает экран MV.
Шаг 3: С помощью курсора MV определите значение ∆Pocc (∆ Pocc = падение давления + ПДКВ)
Шаг 4: Примените его к формуле (Pmus = -3/4 x ∆Pocc или -0,75 *∆Pocc)
– Pmus < 5 см вод. ст. 2 O (Сверхпомощь, низкий драйв — например, седативный эффект, мышечная слабость)
– Pmus ≤ 10 см H 2 O (защита диафрагмы)
– Pmus > 13-15 см вод.ст. 2 О (чрезмерная мышечная нагрузка)
Индекс ROX
Уравнение: ROX = (SpO 2 /FIO 2 )*100/частота дыхания.
Комментарии/рекомендации:
– ROX-индекс ≥4,88, измеренный через 2, 6 или 12 часов после начала HFNC, связан с более низким риском интубации.
– Индекс ROX <3,85 = высокий риск отказа HFNC.
– Если ROX от 3,85 до < 4,88, оценка может.
Индекс асинхронности (%)
Уравнение: AI = количество асинхронных событий / общее RR (запущенные циклы или нет)
Комментарии/рекомендации:
– ИИ > 10% считается тяжелым.
Механическая мощность (Дж/мин)
Определение: Энергия, передаваемая в легкие аппаратом искусственной вентиляции легких.
Уравнение: MP = 0,098 x (VC/1000) x рабочее давление x f
Комментарии/рекомендации:
– МП < 12 Дж/мин – норма;
– МП 13 – 17 Дж/мин – Травма легких;
– МП 18 – 22 Дж/мин – ОРДС легкой степени;
– МП 23 – 24 Дж/мин – ОРДС средней степени тяжести;
– МП 25 – 27 Дж/мин – тяжелое течение ОРДС;
– МП > 27 Дж/мин – индикация ЭКМО.
Ссылки
Хендерсон В. Р., Чен Л., Амато MBP, Брочард Л.Дж. Пятьдесят лет исследований ARDS. Механика дыхания при остром респираторном дистресс-синдроме. Am J Respir Crit Care Med. 2017 1 октября; 196(7):822-833. Бразильские рекомендации по искусственной вентиляции легких 2013. Часть I. Jornal Brasileiro de Pneumologia [онлайн]. 2014, т. 40, н. 4, стр. 327-363.
АРДСНЕТ; БРАУЭР, Р.Г.; МЭТТЕЙ, Массачусетс; МОРРИС, А.; ШЕНФЕЛЬД, Д. ТОМПСОН, Б.Т.; WHEELER, A. Вентиляция с более низкими дыхательными объемами по сравнению с традиционными дыхательными объемами при остром повреждении легких и остром респираторном дистресс-синдроме. N Engl J Med. т. 342, н. 18, с. 1301–1308, 2000.
Рока О., Мессика Дж., Каральт Б., Гарсия-де-Асилу М., Штримф Б., Рикард Дж. Д., Маскланс Дж. Р. Прогнозирование успеха высокопоточной назальной канюли у пациентов с пневмонией с гипоксической дыхательной недостаточностью: полезность индекса ROX. J Крит Уход. 2016 Октябрь; 35: 200-5. doi: 10.1016/j.jcrc.2016.05.022. Epub 2016, 31 мая. PMID: 27481760.
Бертони М., Телиас И., Урнер М., Лонг М., Дель Сорбо Л., Фан Э., Синдерби С., Бек Дж., Лю Л., Цю Х., Вонг Дж., Слуцкий А.С., Фергюсон Н.Д., Брошар Л.Дж., Голигер Е.К. Новый неинвазивный метод обнаружения чрезмерно высоких дыхательных усилий и динамического транспульмонального давления во время искусственной вентиляции легких. Критический уход. 2019 6 ноября; 23(1):346.
Thille AW, Rodriguez P, Cabello B, Lellouche F, Brochard L. Асинхронность пациента и вентилятора во время вспомогательной искусственной вентиляции легких. Интенсивная терапия Мед. 2006 окт; 32 (10): 1515-22.
ВАСКОНСЕЛОС, Р. С.; ПРОДАЖИ, Р. П.; MELO, LHP; МАРИНЬО, Л.С.; БАСТОС, В.П.; НОГЕЙРА, А.Д.Н.; ФЕРРЕЙРА, Дж. К.; ХОЛАНДА, Массачусетс. Влияние продолжительности усилия вдоха, механики дыхания и типа вентилятора на асинхронность с поддержкой давлением и пропорциональной вспомогательной вентиляцией. Respir Care, n. 62, т. 5, с. 550-557, 2017.
Silva PL, Ball L, Rocco PRM, Pelosi P.
