Вытяжной вентиляционный зонт своими руками из листовой оцинкованной стали

Основное назначение зонта для вытяжной вентиляции — это защита вертикальных вентканалов от дождя, снега, листвы. Даже такая небольшая деталь вытяжной вентиляции, как зонт, должна соответствовать техническим нормативам. Неподходящий вентиляционный зонт может стать причиной ухудшения тяги, попадания в систему атмосферных осадков или ее засорения.

Размер и тип зонта подбирается в зависимости от параметров горловины вентканала. Выпускаются защитные устройства в соответствии с ТУ и ГОСТами, их размеры и характеристики определяют СНиПы.

Содержание

1. Виды вентиляционных зонтов
2. Круглые вентиляционные зонты
3. Прямоугольные вентиляционные зонты
4. Канализационные вентиляционные зонты
5. Вытяжные вентиляционные зонты
6. Схема и размеры крышных вентиляционных зонтов

Виды вентиляционных зонтов

круглые вентиляционные зонты разного диаметра

В зависимости от формы и назначения вытяжные вентиляционные зонты бывают:

• круглыми;
• прямоугольными;
• вытяжными;
• канализационными.

Круглые вентиляционные зонты

Круглые зонты устанавливаются на оголовки вентиляционных труб соответствующего сечения. Они подходят системам с любым типом тяги, предохраняя трубы от попадания осадков. Крепятся зонты бандажным, фланцевым или ниппельным соединением.

Производят круглые зонты для вентиляционных систем из:

• листовой оцинкованной стали;
• меди;
• ПВХ;
• нержавеющей стали.

Пластик используют в основном для производства вентиляционных канализационных зонтов.

Некоторые модели дополняют сеткой, прикрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.

Прямоугольные вентиляционные зонты

прямоугольный вентиляционный зонт

Прямоугольные и квадратные вентиляционные зонты устанавливают обычно на утепленных вытяжных шахтах. Крепят ниппельным соединением.

Прямоугольные зонты для вентиляции выпускаются из листовой стали толщиной 0,55 – 1 мм согласно ТУ. Соотношение сторон может выбираться в зависимости от проекта шахты, но с учетом ГОСТ на зонты вентиляционных систем. Выходное отверстие прямоугольного вентиляционного зонта также может быть прикрыто сеткой.

Канализационные вентиляционные зонты

ПВХ зонты для вентиляции внутренней канализации несут ту же защитную функцию, но еще регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, он выдерживает до +60 градусов. Для крепления вентиляционных зонтов ПВХ используется раструбное соединение, которое уплотняют резиновым кольцом, не допускающим протечки.

Требования ГОСТа для ПВХ-зонтов вентиляционных систем:

Диаметр в мм	Масса, гр
50	890
110	1230

Диаметры вентиляционных ПВХ зонтов совпадает с типоразмерным рядом канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ производятся только под круглое сечение.

Вытяжные вентиляционные зонты

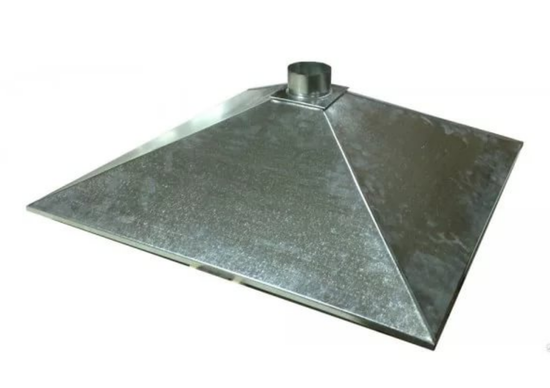

классический вытяжной зонт

Вытяжные зонты устанавливаются на кухнях кафе и ресторанов над варочными панелями и духовыми шкафами. Горячий воздух и пар поднимаются вверх и сразу попадают в купол вытяжного зонта. Для усиления эффективности в зонт часто встраивают вентилятор. Существуют и приточно-вытяжные модели кухонных зонтов.

Вытяжные вентиляционные зонты могут быть:

• Пристенными. Они навешиваются на стену над источником тепла и влаги. Зонты небольшого диаметра крепятся только к стене, более габаритные дополнительно к потолку цепями;
• Центральными. Такие зонты устанавливают при «островном» расположении плит. Оптимальный эффект достигается при компоновке двух зонтов, которые тыльными поверхностями крепятся друг к другу, а к потолку цепями.

На предприятиях общепита чаще устанавливают пристенные вентиляционные зонты.

Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически демонтируются для мытья. Все детали производят из пищевой нержавейки, устойчивой к воздействию тепла, влаги, жира и моющих средств.

Центральные и пристенные вентиляционные зонты оснащают сливным каналом и накопительными емкостями, в которые с фильтров стекает жир.

Принцип работы центральных и пристенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масел ударяется в стенки лабиринтного фильтра, происходит конденсация масел, которые по мере скопления стекают в накопительные емкости по герметичным сливным трубкам. Для облегчения чистки накопительных емкостей в них наливается небольшое количество моющего средства. Очищаются стаканы 1 раз в 7 дней.

Основные характеристики

Как правило, вытяжные вентиляционные зонты своими руками не изготавливают. Поэтому при выборе пригодятся главные параметры, определяющие работу:

• Размеры. Ширина купола должна быть на 10 см больше, чем поверхность плиты. Например, при ширине варочной поверхности 450 мм ширина зонта – 550 мм или больше. Иначе он не сможет качественно улавливать пар и жиры;
• Скорость воздуха и сопротивление. Сопротивление и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло оседало на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество работы зонта заметно снизится;
• Температура внутри. Если температура в зонте будет выше +100 градусов, жир испарится и осядет уже в воздуховоде;
• Расход воздуха. Это один из важнейших показателей, который высчитывается в зависимости от объема помещения, мощности и числа плит и духовых шкафов, интенсивности работы цеха.

Как видите, своими руками вентиляционный зонт сделать непросто. Существуют ГОСТы на зонты систем вентиляции, регламентирующие габариты, характеристики и материалы для их изготовления.

Схема и размеры крышных вентиляционных зонтов

В отличие от кухонных, зонты вентиляционной системы из листовой оцинкованной стали нетрудно сделать самостоятельно.

Самый простой зонт для вентиляционной системы изготавливается из листа оцинкованной стали. Он состоит из крыши в виде конуса, цилиндрического основания и 3 лапок-держателей.

схема круглого вентиляционного зонта

Для работы понадобятся следующие инструменты:

• лист оцинковки;
• лист картона;
• карандаш;
• линейка;
• циркуль;
• ножницы по металлу;
• заклепки или болты с гайками.

Приступая к созданию вентиляционного зонта своими руками, необходимо ознакомиться с соотношением размеров.

Размеры в сантиметрах:

D1	D	H	h	T (в мм)
20	35	24		0,7
25	45	25,7	15	0,7
31,5	55	27,5		1
40	70	40	25	1
45	80	41,5		1
50	90	48		1
63	113	52,3	30	1
71	130	55		1
80	145	82	53,8	1,5
100	180	97		1,5
125	225	105,5	63,8	1,5

Размеры в сантиметрах:

Исполнение 1

А*	Б*	Н	Н1
25	45	24	15
40	72	37,6	25
50	90	40	25
80	144	76,3	53,8
100	180	81,1	53,8

Исполнение 2

А*	Б*	Б1*	Б2*	Н	Н1
25	45	40	72	40	25
50	90	80	144	93	63,8
80	144	100	180	99,5	63,8

схемы прямоугольных вентиляционных зонтов

Ход работ:

• На листе картона сделайте чертеж отдельных частей зонта (ножки, крыши и лапок-держателей), пользуясь приведенными выше схемами и размерами;
• Вырежьте каждую деталь и получите лекала;
• Перенесите изображения на металл, вырежьте, используя ножницы по металлу;
• Скрепляйте металл заклепками. Когда ножка и крыша будут готовы, соедините их между собой лапками.

Рекомендуем предварительно собрать бумажную модель будущего зонта и проверить правильность расчетов.

Хотя самодельное жестяное изделие может исправно прослужить не один десяток лет, в качестве канализационных вентиляционных зонтов чаще используют пластиковые изделия. Они очень аккуратны, практичны и долговечны.
