Изоляция вентиляционных каналов | Alnor



Изоляция применяется с целью защиты вентиляционной инсталляции от конденсации водяного пара, пожара или для амортизации шума, сопровождающего поток воздуха.
Условия применения изоляции определяет Приказ Министра Инфраструктуры „по вопросу технических условий, которым должны отвечать здания и их расположение”. Dz.U.08.201.1238 . Согласно Приказу, в случае когда вентиляционная инсталляция проходит через не обогреваемые помещения или другим способом подвергается потери энергии, она должна быть обеспечена не распространяющей огонь изоляцией.

В результате разниц температуры между вентиляционным каналом и помещением в котором проходит инсталляция, на поверхности канала часто имеет место конденсация водяного пара. Применение изоляции позволяет предотвращать это явление. Чтобы избежать конденсирования воды на поверхности каналов, их следует изолировать таким способом, чтобы температура на поверхности изоляции была подобна температуре окружения. Об эффективности изоляции этого типа решает соответствующий подбор толщины изоляционного плаща. Очередным фактором, который решает о ее правильном действии, является монтаж. Изоляция должна быть плотной. Для монтажа противконденсаторной изоляции служат самоклеящиеся гвозди, а также гвозди для сварки. Часть изоляции имеет клеящую поверхность и может приклеиваться непосредственно к каналу. Несмотря на это, при каналах большого диаметра рекомендуется дополнительно применение гвоздей, или опоясывание круглых каналов нейлоновыми бандажами типа TKS-N.

Движение воздуха в каналах или работа вентилятора вызывают шум и колебания. А в случае потока воздуха в изгибах каналов и тройниках возникают дополнительные акустические эффекты. С целью ограничения акустических эффектов применяются глушители или изоляция, монтируемая на внутренней поверхности вентиляционных каналов.

Конструкция глушителей основана на плаще в виде вентиляционного канала внутри которого находится материал, абсорбирующий шум, – чаще всего минеральная вата с перфорированным проводом.

Дополнительным элементом, который следует учесть при монтаже вентиляционной инсталляции является ее соответствующая противопожарная защита. Требования в сфере огневой прочности каналов определяет Приказ Министра Инфраструктуры „по вопросу технических условий, которым должны отвечать здания и их расположение”.  Из записей приказа следует, что инсталляции противодымной вентиляции должны иметь по меньшей мере класс огневой стойкости перекрытия.

Раздел 6 Приказа, Вентиляция и кондиционирование, содержит следующую запись § 147. 1.: Вентиляция и системы кондиционирования должны обеспечивать соответствующее качество внутренней среды, в том числе правильный обмен воздуха, его чистоту, температуру, относительную влажность, скорость движения в помещении, при соблюдении особенных положений и требований Польских Норм кас. вентиляции, а также условий противопожарной безопасности и акустических требований, определенных в приказе.

Согласно Приказу § 267. 1.: „Вентиляционные каналы должны быть выполнены из негорючих материалов, а горючие тепловые и акустические изоляции, а также другие горючие облицовки вентиляционных каналов могут использоваться только на внешней их поверхности способом, который обеспечивает нераспространение огня. ”

Изоляции, предназначенные для применения в условиях высоких температур – это материалы и их системы, которые в непосредственном или посредственном контакте с горячим пламенем, газами, жидкостями, материалами или горячими факторами ограничивают эмиссию тепла с источника в окружение.

Виды высокотемпературной изоляции зависят от материала, из которого производятся, а также от их предназначения.
Материалом с высокой стойкостью к огню является минеральная вата. Благодаря высокой температуре плавления волокон минеральной ваты этот материал является материалом негорючим, обеспечивающим высокий уровень противопожарной безопасности.

Выбирая изоляцию следует руководствоваться такими параметрами как: низкая тепловая проводимость, негорючесть, высокий коэффициент реакции на огонь – что означает низкую степень эмиссии дыма и горящих капель во время пожара.

В связи с дифференцированием требований касательно изоляции, существует несколько типов изоляционных материалов.
Основным изоляционным элементом является вата – минеральная или стеклянная.

Минеральная вата производится на базе такого сырья как: базальт, габбро, доломит или известковая крошка или каменные брикеты. Они растапливаются и распушиваются в вулканической температуре. Волокна склеиваются позже специальной смолой и формируются в конкретные продукты – плиты, маты, защитные облицовки.

Стеклянная вата изготавливается из кварцевого песка и стеклянного боя. Из нее производятся плиты и маты, в которых уклад волокон направлен параллельно к их поверхности, а это требует использования в производстве большего количества склеивающей субстанции.
Как минеральная, так и стеклянная вата характеризуется низким коэффициентом проводимости тепла, благодаря чему гарантируют высокий уровень термической изоляции.

Оба типа ваты характеризуются очень высокой акустической абсорбирующей способностью, малой динамической жесткостью, а также эффективным гашением внутренней акустической энергии. Это приводит к тому, что оба материала идеально проявляют себя в роли звукоизоляции вентиляционных инсталляций.

Изоляционная вата имеет высокий коэффициент стойкости к огню. Минеральная вата сохраняет свои характеристики до 1000°C. Стеклянная вата выдерживает температуру до 600-700°C. Температурная стойкость касается однако только самих волокон. Вяжущий материал, который их соединяет, выдерживает температуру до 250°C. Чем больше вяжущего материала, тем шерсть имеет меньшую стойкость к высокой температуре, в результате минеральная вата лучше проявляет себя в противодымных инсталляциях. Изоляции, выполненные из минерльной ваты, хорошо проявляют себя например в инсталляциях, которые разводят тепло из камина.

Бесспорным изъяном минеральной и стеклянной ваты является гигроскопичность и влагопоглощаемость.
Минеральная вата отличается механической стойкостью.  Стеклянная вата не имеет такой плотности и поэтому не рекомендуется ее применять в местах, в которых она поддавалась бы большим нагрузкам. Однако стеклянная вата более эластична, благодаря чему в одной и той же упаковке можно вместить почти втрое больше стеклянной ваты, чем каменной. Дополнительно стеклянная вата более легкая, чем минеральная. Благодаря большей эластичности волокон лучше приспосабливается к неоднородности основания. Минеральная вата более жесткая и не имеет тенденции к расслаиванию.

Минеральная вата применяется в производстве разного вида теплоизоляции, в том числе со значительной стойкостью к нагрузкам и деформациям. Стеклянная вата может использоваться везде там, где на нее не будут действовать большие нагрузки. Замечательно проявляет себя как наполнение.

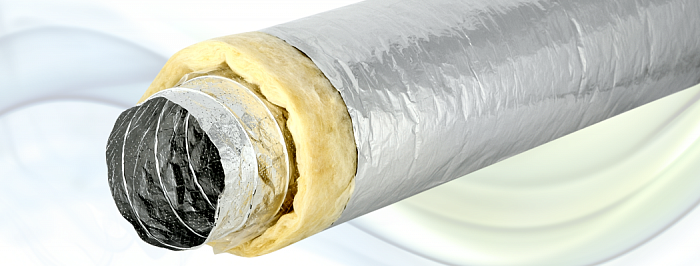

Носителями изоляции могут быть вуаль или алюминиевая фольга. Носители предохраняют изоляционный материал. Для уплотнения и монтажа изоляции, предохраненных вуалью, служат алюминиевые ленты.

Изоляция может быть также предохранена вуалью, выполненной из нетканого материала. В зависимости от плотности и структуры вуали ее можно очищать или нет.

Для изоляции вентиляционных инсталляций служат также маты и каучуковые кожухи.  Это вид изоляции, выполненный из синтетического каучука. Каучуковые маты предлагаются в варианте с клеящим слоем, что облегчает и ускоряет процесс монтажа.  Учитывая ее эластичность, каучуковую изоляцию можно подобрать практически к каждой форме изолирующего канала или фасонной детали. Каучук обеспечивает защиту от конденсации водяного пара, а также хорошо амортизирует колебания и шум. Каучуковые маты, благодаря низкому фактору проводимости тепла, увеличивают энергетическую эффективность инсталляции.

Очень хорошие изоляционные особенности имеют также каналы URSA AIR. URSA AIR ZERO A2 – это панели, которые производятся из стеклянной ваты и предназначены для строительства вентиляционных каналов с термической и акустической изоляцией.

URSA AIR ZERO A2 выполнены из минеральной ваты, покрытой с одной стороны тканью из стекловолокна, с другой стеклянной сеткой и алюминием.
Стеклянная сетка обеспечивает стойкость и стабильность, а алюминиевая пленка выполняет функцию пароизолирующего слоя. Минеральная вата, которая является основным элементом URSA AIR, обеспечивают хорошую термическую и акустическую изоляцию, а также противобактериальную защиту. Тепловое сопротивление плит составляет 0,75 m2K/W, а класс реакции на огонь A2-s1, d0.

Для того чтобы изоляция могла эффективно выполнять свои задания, необходимо ее соответствующее прикрепление. Часть изоляционных мат имеет оболочку со слоем клея, который дает возможность быстрого и легкого монтажа.  Для прикрепления изоляции на поверхности каналов служат – кроме клея – самоклеящие гвозди, а также гвозди для сварки.

Самоклеящие гвозди служат для крепления термической изоляции к гладким поверхностям вентиляционных каналов с помощью пенного самоклеящего слоя, обеспечивая тем самым длительное прикрепление и прочность защитной оболочки элемента. Гвозди для сварки предназначены для прикрепления термической изоляции к гладким поверхностям вентиляционных каналов. Монтируются методом сварки при использовании ручных трансформаторных сварочных аппаратов с соответствующей мощностью, обеспечивая тем самым длительное прикрепление и прочность защитной оболочки элемента.

Плотность изоляции гарантирует применение уплотняющих лент. Уплотняющая лента TALE выполнена из алюминия толщиной 30 микрон. Благодаря решетчатой сетке из стекловолокна имеет повышенную стойкость к разрыву. Благодаря своей структуре может использоваться при соединении технической изоляции с алюминиевым прикрытием.

Монтируя изоляцию на поверхности каналов следует помнить о том, что все изолирующие поверхности должны быть сухими, чистыми и обезжиренными. Оптимальная температура монтажа составляет от 5 °C до 35 °C.

Соответствующий подбор и монтаж изоляции позволит минимизировать потерю тепла в вентиляционной инсталляции, защитит ее от конденсации воды, а в случае пожара не будет являться причиной распространения огня.
Таблица ниже содержит обзор доступных видов изоляции в предложении Алнор.





База знаний ALNOR
Изоляция вентиляционных каналов
Более подробную информацию можно найти в Базе знаний Alnor » »


Изоляция воздуховодов: теплоизоляция и звукоизоляция вентиляции

Вентиляция дома – важная система, которая обеспечивает нормальные условия проживания. Но чтобы она работала по заданным параметрам, надо не только правильно ее смонтировать, но и провести дополнительные мероприятия, связанные с изоляцией воздуховодов. Здесь важно понимать, что утепленные воздуховоды – это в первую очередь полное отсутствие конденсата, который разрушает металлические изделия. Но это лишь одна из причин, почему проводят изоляционные работы.

Содержание

  1. Зачем нужна
  2. Тепловая изоляция воздуховодов
  3. Звуковая изоляция воздуховодов
  4. Материалы для теплоизоляции воздуховодов
  5. Минеральная вата
  6. Рулонные материалы
  7. Пенополистирол
  8. Фольгированный утеплитель
  9. Материалы для звукоизоляции
  10. Рекомендации по монтажным работам

Зачем нужна

Итак, первая причина, зачем нужна изоляция системы вентиляции, защитить сами воздуховоды от появления конденсата в вентиляции. Все дело в том, что в неотапливаемых помещениях (к примеру, на чердаках) и на улице, при соприкосновении холодного и теплого воздуха, на металле воздуховодов тут же образуется конденсат. А это недалеко до коррозии. К тому же, зимой конденсат превращается в иней и наледь, которые постепенно перекрывают сечение вентиляционных каналов, снижая эффективность работы всей системы.

Вторая причина – тепловые потери, которые будут происходить за счет самих воздуховодов. Обычно теплопотери – это бич приточной вентиляции, в которой присутствует система подогрева. То есть, входящий в дом воздух зимой должен подогреваться специальными нагревательными элементами. И если воздуховод на этом участке не теплоизолировать, то тепло, которое должно нагревать воздух частично или полностью, будет обогревать чердачное помещение. Проведенная теплоизоляция воздуховодов от точки нагрева до комнаты – это решение проблемы, связанной с теплопотерями.

Причина номер три – шумоизоляция. В городских квартирах движение воздуха по трубам, а также вибрация последних незаметна. В частном доме, который был построен в тихом месте, все это слышно. Даже самый тонкий слой уложенного на воздуховоды утеплителя снижает уровень шума в несколько раз.

Тепловая изоляция воздуховодов

Теплоизоляция воздуховодов в основном преследует две цели:

  • предупредить образование конденсата;
  • уменьшить или полностью исключить тепловые потери.

Чтобы этого добиться, используют различные теплоизоляционные материалы, которыми рынок забит до отказа. Но, как показывает практика, специалисты сегодня свое предпочтение отдают тем утеплителям, у которых соотношение цена и низкая теплопроводность находятся в оптимальном диапазоне. То есть, нет смысла переплачивать за утеплитель, если на рынке есть тот, который по цене дешевле, но по техническим характеристикам не уступает лучшим.

К тому же необходимо отметить, что для разных вентиляционных воздуховодов, здесь в основном имеется в виду форма сечения: круглая или прямоугольная, могут быть использованы разные типы утеплителей. К примеру, пенополистирольные плиты – отличный теплоизоляционный материал по всем показателям. Но их использовать для изоляции воздуховодов круглого сечения невозможно.

Зато производители стали выпускать так называемые скорлупы из разных теплоизоляторов. И в этой категории пенополистирольные тоже присутствуют. То есть, появление новых технологий дало толчок к появлению новых утеплителей для трубных конструкций. Кстати, во внутренних помещениях используют теплоизоляционные цилиндры без дополнительного защитного слоя, на наружные участки рекомендуется устанавливать скорлупы, покрытые алюминиевой фольгой.

Добавим, что утепление вентиляции проводится разными материалами и способами, где традиционные – это минеральная вата, которую оборачивают вокруг воздуховода, а затем еще и укрывают гидроизоляционными пленками.

Звуковая изоляция воздуховодов

К звукоизоляции воздуховодов подходить, как к отдельно проведенному процессу, нельзя. То есть, никто не будет ее проводить, не учитывая теплоизоляционные характеристики используемых материалов. Но это если касается неотапливаемых помещений и участков системы вентиляции, расположенных на улице.

Участки, расположенные в отапливаемых помещениях, требуют наличия звукоизоляционного слоя. Конечно, если вентиляция работает по естественному отводу воздуха из помещений, то нет никакого смысла проводить защитные мероприятия. Если система работает в принудительном порядке, тогда вопрос с шумом надо решать кардинально. Поэтому рынок сегодня предлагает достаточно широкий ассортимент звукоизоляторов в виде рулонов. Это небольшой толщины покрытия, но с хорошими звукосдерживающими характеристиками.

Специалисты рекомендуют для системы вентиляции использовать волокнистые и вспененные изоляторы. Хотя надо отдать должное резине, которая обладает неплохими звукоизоляционными качествами.

Материалы для теплоизоляции воздуховодов

Существует достаточно широкий список материалов для тепловой изоляции воздуховодов. Традиционными являются:

  • минеральная вата;
  • стекловата;
  • пеноэластомеры – это изоляторы вспененного типа с закрытыми порами, очень гибкие;
  • производные от полимеризации углеводородов, к которым относятся все известные полимеры: ПВХ, полиэтилен, полистирол, полиуретан.

Это, конечно, не полный список, но необходимо обозначить, что не все утеплители можно применять для теплоизоляции системы вентиляции. Потому что к ним предъявляются определенные требования, особенно это касается возможности сопротивляться появлению микроорганизмов, не последнем требованием является огнестойкость.

Материалы для теплоизоляции воздуховодов

К тому же основная характеристика теплоизоляции – это все-таки показатель теплопроводности, который должен быть одним из самых низких. Поэтому давайте более подробно остановимся на некоторых теплоизоляторах.

Минеральная вата

Теплопроводность минеральной ваты – 0,036 Вт/м К. По нормативам уложенная слоем в 2,5 см минвата может сдерживать низкие температуры до минус 40С. При этом производители предлагают рулонный вариант толщиною минимум 4 см, что обеспечивает норму.

Для теплоизоляции на улице рекомендуется использовать материал с внешним фольгированным слоем. Он сдерживает негативное воздействие влаги и механических нагрузок. К этому утеплителю для вентиляции двоякое отношение. С одной стороны:

  • это один из самых дешевых теплоизоляционных материалов;
  • его легко укладывать на воздуховоды, оборачивая трубы и скрепляя проволокой, скотчем или хомутами;
  • толщина в 5 см обеспечивает надежную теплоизоляцию, которая гарантирует полное отсутствие образования конденсата и снижение тепловых потерь до нуля.
Минеральная вата

С другой стороны у минеральной ваты небольшой эксплуатационный ресурс. При соприкосновении с влажностью она теряет свои характеристики, поэтому при укладке на воздуховоды надо обеспечить ее защитными барьерами в виде гидроизоляционных пленок, листов неопрена, металлических кожухов из оцинкованных или алюминиевых листов.

Рулонные материалы

В категории рулонных материалов, которые используются для теплоизоляции вентиляционных систем, большое количество различного рода утеплителей. Два из них используются чаще остальных. Это вспененный полиэтилен с закрытой пористой структурой и вспененный искусственный каучук.

Первый используется для теплоизоляции воздуховодов среднего и малого сечения. Изготавливают его в виде одно- или двухслойного рулона. Обычно он с одной стороны покрывается алюминиевой фольгой, с другой стороны обрабатывается клеевым составом, покрытым защитной пленкой. То есть, вспененный полиэтилен рулонного типа – самоклеящийся теплоизолятор. Это одно из его достоинств, которое упрощает процесс укладки на воздуховоды.

Кроме этого есть и другие положительные стороны:

  • это не токсичный материал;
  • обладает он звуко- и пароизоляционными качествами;
  • на нем не появляются и не распространяются колонии микроорганизмов.

Вспененный каучук дешевле полиэтилена. Он также выпускается в виде рулона, но есть вариант в виде готового рукава, который просто натягивается на воздуховоды. В качестве теплоизоляции его используют чаще всего в промышленных масштабах. Производители предлагают фольгированные модели и без алюминиевого слоя, есть самоклеящиеся марки и без клеевого покрытия.

Пенополистирол

Как уже говорилось выше, этот материал для теплоизоляции воздуховодов используется или в виде плит, или в виде цилиндров. Первая форма применяется, если надо утеплить воздуховоды вентиляции прямоугольного сечения. При этом надо понимать, что углы труб будут прикрыты некачественно. Поэтому стыки соединения плит дополнительно заполняют монтажной пеной.

Пенополистирол

Что касается воздуховодов круглого сечения, то здесь используются скорлупы. На улице с фольгированным внешним слоем, в помещениях без него. Теплоизоляция для воздуховодов этого типа имеет неплохой показатель теплопроводности, равный 0,035-0,044 Вт/м К. Разброс показателя зависит от плотности пенополистирола, то есть, для плотности 10 кг/м³ теплопроводность равна верхнему значению, при 35 кг/м³ нижнему.

Фольгированный утеплитель

Такой категории в утеплителях для воздуховодов нет. То есть, в каждой категории есть фольгированная модель, верхний слой которой несет определенное назначение. Чаще это слой, который отражает тепловую энергию. Второе его предназначение – защита самого утеплителя от механического воздействия и условий эксплуатации.

Материалы для звукоизоляции

Шумоизоляция для воздуховодов – это материалы, которые могут одновременно выполнять функции теплоизоляции. Как уже было сказано выше, если в неотапливаемых помещениях или на улице была проведена теплоизоляция, то стоит говорить сразу и о шумоизоляции.

Что касается внутренних отапливаемых помещений, то в промышленных масштабах используют различные методики, начиная от покрытия традиционными листовыми материалами типа гипсокартон, асбестовые листы и прочие, до высокотехнологичных шумопоглотителей на основе полимеров и резины. В частном домостроении не идут по пути усложнения проводимых процессов. Поэтому чаще всего используются вспененные или волокнистые шумоизоляторы. К примеру, неплохой вариант изоляции воздуховодов – обмотка стекловатой. Благо такая сегодня продается в рулонах, отделанная с одной или двух сторон фольгой.

Не стоит сбрасывать со счетом рулоны из вспененного каучука. О нем уже говорилось, как о хорошем утеплители. У него неплохие технические характеристики в плане поглощении шумов, поэтому, установив его в качестве теплоизоляции, можно смело утверждать и о снижении шума.

Рекомендации по монтажным работам

Основной упор надо делать на толщину теплоизоляции воздуховодов. Чем она толще, тем лучше. Но здесь надо учитывать и ценовую составляющую, потому что чем толще утеплитель, тем он дороже стоит. Поэтому и существуют нормативы, по которым и производится расчет толщины изоляции. В основу этих расчетов ложится теплопроводность.

Рекомендации по монтажным работам

Если монтаж проводится скорлупами, то в первую очередь учитывается совпадение диаметров воздуховодов и теплоизоляционных цилиндров. Последние состоят из нескольких частей, которые стыкуются на воздуховоде посредству соединения паз-шип. Крепление производится хомутами, проволокой или скотчем.

Что касается рулонных материалов, то строгих требований к их монтажу нет. Главное – не допустить образования неплотностей, зазоров и щелей, который впоследствии станут мостиками холода.

Уличную теплоизоляцию обязательно закрывают кожухами из оцинкованного металла или алюминия. Последние не являются частью термоизоляции вытяжной вентиляции, их основная задача – сохранение утеплителя от механического воздействия и природных нагрузок.
