Вентиляционная решетка: типы и сфера применения

Вентиляционные решетки и диффузоры активно используются в вентиляционных системах. Особенностью решеток является то, что к внешнему оформлению выставляются особые требования. Ведь вентиляционная решетка всегда находится на виду, в отличие от других элементов вентиляционной системы. Решетка должна оптимально подойти к существующему интерьеру, при этом важны ее технические параметры.

Идеальный внешний вид плюс оптимальная скорость поставки или оттока воздуха в/из помещения в зависимости от типа решетки – вот основные аспекты, которыми следует пользоваться при выборе вентиляционной решетки. Помимо этих слагаемых существуют нюансы установки, варианты использования, с которыми мы познакомимся далее. Обращаем внимание на скорость потока воздуха потому, что при недостаточно большой скорости подачи или отвода воздуха в помещении всегда будет душно, человек будет чувствовать себя некомфортно. Обычно работать и проживать в таких условиях очень тяжело: головные боли, бессонница, недостаток кислорода. Слишком высокая скорость подачи воздуха может стать причиной постоянных сквозняков, что также влияет на состояние здоровья людей.

Если в системе предусмотрен вентилятор, то решетка должна изолировать шум, производимый данным устройством. При выборе вентилятора учитывайте тип помещения и вид решетки, которая может частично приглушить гул. Для жилых помещений уровень шума не должен превышать 26 ДбА, скорость потока воздуха составляет 0,15-0,2 м/с, а температура воздуха должна приблизиться к 23-24 градусам.

При выборе вентиляционной решетки учитываем архитектурные особенности здания и помещения в частности. Недопустимо, чтобы некоторые участки комнаты оставались без доступа воздушных потоков, могут образоваться застои воздуха. Подача должна быть равномерной. При проектировании системы вентиляции необходимо учесть особенности комнаты, наличие ниш и углов, сложных геометрических форм.

Вентиляционные решетки: классификация

Все решетки можно разделить на две большие группы: промышленные и бытовые решетки.

Выбрав необходимую группу, обращаем внимание на материал, из которого произведена решетка. Это может быть металл (сталь, алюминий), пластик или пластмасса, дерево. Деревянные решетки играют в первую очередь декоративную роль. Они удобны тем, что их можно покрасить в любой цвет в соответствии с интерьером. Алюминиевый вариант целесообразно использовать в помещениях с повышенными требованиями пожарной безопасности. Данные решетки рекомендуется применять в тех местах, где наблюдается повышенное скопление пыли и взвешенных соринок, что способствует быстрому выводу из строя системы. Металлические вентиляционные решетки дороже пластиковых, но служат они гораздо дольше. Пластиковый вариант наиболее оптимален в условиях обычной квартиры. Ведь пластиковые решетки выпускаются различных размеров и форм, что дает возможность выбрать оптимальный вариант для собственной вентиляционной системы. Они не такие дорогие, как стальные или алюминиевые. В условиях обычной стандартной квартиры не нужно, чтобы решетка служила десятилетиями.
При желании е можно снять, помыть, установить на место. Но последующий ремонт может потребовать замены решетки на другую модификацию, размер или форму. Поэтому нет смысла тратиться на дорогостоящий вариант.

По месту установки решетки делятся на дверные, потолочные, настенные, напольные.

К самым распространенным видам относятся настенные решетки для вентиляционных систем. Обычно монтаж осуществляется выше уровня пребывания человека. На уровне 2 метров от линии пола устанавливается решетка, так как в стандартных квартирах именно там находится выход вентканала или гибкого вентиляционного тракта. На прочную раму крепятся ламели в один или несколько рядов. При этом ламели могут иметь различные типы крепления: гибкое или жесткое. Если ламели крепятся на гибком креплении, то поворотом пластин можно регулировать поток воздуха, что очень удобно. Настенные решетки имеют плоскую форму, так как крепятся к стене. Но существуют выпуклые модели, которые предназначаются для нестандартных стен такой же формы.

Напольные решетки монтируются непосредственно на поверхность пола. Обычно они применяются в офисах, торговых центрах, в коттеджах. Они устанавливаются заподлицо, чтобы человек не цеплялся за решетку. Такие решетки часто монтируются рядом с окнами или со стенами, чтобы не привлекать внимание. Но для некоторых помещений можно использовать центральную установку, когда несколько решеток специальной формы монтируются посередине зала в конкретной последовательности.

Если двери отличаются герметичным притвором, то применяется дверной вариант решетки. Они позволяют осуществлять приток или отвод воздуха в помещениях, где из-за герметичного закрытия дверей невозможно осуществить естественную вентиляцию. Такая решетка должна отличаться эстетическим оформлением. Помимо этого она не должна пропускать свет, должна подавлять шум.

При низких потолках можно использовать потолочный вариант решетки. Настенные решетки в данном случае будут не совсем уместны, так как воздушный поток будет воздействовать на людей. Для помещений с высокими стенами подойдет настенный вариант. Установленная под потолком на стене решетка будет выглядеть естественно и органично.

Как проверить работу вентиляции?

Вентиляцию можно не только проверить, но и измерить. Для проведения последнего действия используют специальный прибор – анемометр. Он определяет скорость движения воздуха в воздуховоде.

Рассчитать этот показатель можно с помощью таблицы, в которую необходимо подставить полученные измерения анемометра и размер сечения вентиляционной решетки.

Итогом расчетов будет являться цифра, показывающая количество кубических метров, которые проходят через решетку вентиляции в течение часа. Но это лишь часть проверки.

Для правильной оценки работоспособности вентиляции следует учитывать все условия ее эксплуатации. В противном случае велика вероятность получения недостоверного результата.

Зависимость работы вентиляции от температуры

Существует определенная методика, которая называется «Методика испытания воздухообмена жилых зданий».

Опираясь на ее сведения, все замеры должны проводиться так, чтобы разность температуры внутри и снаружи помещения была равна 13 градусам. К примеру, на улице температура +5 градусов, в комнате +18. При этом важно, чтобы уличная температура не превышала эту отметку. Это связано с тем, что в теплое время года вентиляционная система работает недостаточно «сильно». Решения этой проблемы просто не существует, потому как согласно законам физики, исправить ситуацию невозможно.

Если температура на улице превышает отметку +5 градусов, оценка работоспособности вентиляции не может быть адекватной. Чем выше температура, тем ошибочней результаты расчетов. При очень жаркой погоде даже самое налаженное функционирование вентиляционной системы может дать сбой. Бывают случаи, когда она вовсе перестает работать или возникает обратная тяга.

Разобраться в возможных ошибках данной тактики расчета поможет знание законов физики. Каждый человек изучал эту науку в школе. Нужно вспомнить, что с понижением температуры увеличивается показатель плотности воздуха. Другими словами, он становится значительно тяжелей. Именно по этой причине зимой плотность воздуха намного больше, чем летом.

Для наглядного примера следует рассмотреть несколько ситуаций.

  1. В помещении +18 градусов, а за окном -3. Теплый, а, следовательно, легкий воздух через вентиляционный канал будет стремиться попасть на улицу.

Увеличение уличной температуры провоцирует выравнивание удельного веса наружного и внутреннего воздуха. Вместе с этим происходит ослабевание тяги в канале.

  1. Высокая температура отмечена везде. К примеру, +24 градуса в квартире и +30 на улице. Выход прохладного воздуха будет затруднен. Он может двигаться по вентиляционному каналу не вверх, а только вниз.

Именно по этим причинам в жару достаточно усложняется функционирование вентиляции. Можно сделать вывод – измерить ее можно, но только если работа налажена.

Лучше всего это делать в прохладное время года. Перед тем как приступить к этой процедуре, важно проверить – действительно ли вентиляция работает.

Тактика измерения

Ранее было отмечено, что измерить вентиляцию может каждый. Для этого нужно подготовить кусок туалетной бумаги. Не стоит использовать картон, газету или журналы. Это связано с тем, что согласно нормам, скорость движения воздуха в определенных комнатах должна быть равна таким значениям:

  • кухня – 60 куб.м/ч;
  • ванна – 25 куб.м/ч;
  • туалет – 25 куб.м/ч.

Определить наличие этих значения моно только путем использования тонкого листа бумаги. Если в квартире к вентиляционной решетке притягивается более плотный материал, это свидетельствует о превышении нормальных показателей и говорит о правильной работе системы.

Декоративные вентиляционные решетки

После установки приточно-вытяжной вентиляции, на виду остаются только воздухораспределительные и воздухозаборные устройства, такие как вентиляционные решетки, перфорированные панели, диффузоры, насадки с форсунками, и т.

д. Среди таких устройств самыми распространенными являются вентиляционные решетки. При выборе решеток, нужно помнить, что эти элементы должны не только органично вписываться в интерьер, эффективность всей вентиляционной системы напрямую зависит от того, насколько правильно подобраны такие устройства.

Прежде всего, вентиляционные решетки должны обеспечивать подвижность воздуха, которая соответствует условиям, комфортным для человека. В жилых помещениях, подвижность воздуха (или скорость его движения) при температуре 23-24°С, должна составлять около 0,15 м/с. При более низкой скорости движения, вентиляционная система не сможет поддерживать должный уровень охлаждения и очистки. Если же скорость воздушных потоков будет слишком высокой, в помещении появятся сквозняки, которого могут привести к переохлаждению и развитию простудных заболеваний.

Также важно, чтобы во время работы, система вентиляции не была слишком шумной. Уровень шума, который генерируют решетки, зависит не только от скорости потока воздуха, но и от размеров решеток.

Вентиляционные решетки должны быть подобраны таким образом, чтобы препятствовать проникновению шума от вентилятора или внутреннего блока кондиционера системы, в комнаты. Правильно подобранные решетки отражают шум обратно в воздуховод и заметно снижают шумовой фон в вентилируемом помещении.

Если говорить о внешнем виде, вентиляционные решетки, конечно, должны гармонировать с интерьером помещения. С точки зрения визуального восприятия важны цвет, размер, форма и фактура поверхности решеток. В одних помещениях нужно, чтобы воздухораспределители были миниатюрными, и максимально соответствовали цвету и фактуре отделки стен или потолков. В других случаях, больше подойдут крупные конструкции, контрастирующие с отделкой. Чтобы помочь вам выбрать решетки, мы хотим рассказать вам об ассортименте этих устройств, представленном на российском рынке.

Существует два типа решеток: воздухораспределительные устройства используют для оформления воздуховодов, а воздухозаборные — для вытяжных ходов.

Через воздухораспределители в помещение подается очищенный воздух, а через воздухозаборники выводится загрязненный. Также существуют универсальные устройства, которые можно использовать, как для подачи, так и для удаления воздуха. В зависимости от типа системы воздушных каналов, воздухораспределительные устройства могут монтироваться в полу, на потолке или в стенах. Поэтому вентиляционные решетки подразделяют на: настенные, напольные и переточные.

Настенные вентиляционные решетки монтируют в стенах, на уровне более 2 м от пола, или на подшивных потолках. Настенная решетка — это рама, в которой располагаются один или два ряда ламелей (перегородок). Ламели могут быть жестко закреплены или крепится свободно, что дает возможность изменять направление воздушного потока.
Настенные решетки изготовляют из стали, цветных металлов, пластика, дерева, гипса, при этом они могут быть разных цветов. Так, компания TWITOPLAST (Израиль) производит решетки Super tech, окрашенные в серебристый, стальной, синий, жемчужный, красный и другие цвета. А завод "АРКТОС" (Россия) предлагает серию цветных решеток, которые, отлично впишутся в помещения, где в интерьере используется мрамор, гранит, малахит, дерево благородных пород и т. п. Вентиляционные решетки различных цветов вы также найдете в ассортименте предприятия "завод "СЕЗОН" (Россия).

Настенные вентиляционные решетки бывают различной формы: квадратные, прямоугольные, круглые, эллиптические или в форме звезды, сердца и др. В основном, настенные модели решеток делают плоскими, так их удобнее устанавливать на ровную поверхность. Если же в помещении есть изогнутые стены, стоит обратить внимание на вогнутые и выпуклые модели. Большой выбор прямоугольных решеток предлагает компания METALPRESS (Израиль).

Напольные вентиляционные решетки размещают на поверхности пола, чаще всего, возле стен или под окнами. Для напольных решеток используют металлические или деревянные ламели, которые могут располагаться, как поперек, так и вдоль длинной стороны рамы решетки. Напольные решетки, обычно, крупнее настенных, и могут быть от 18×60 см и более. Поэтому их не крепят, а вставляют в специальные рамы, установленные на замурованных в пол присоединительных желобах. Практически все фирмы-производители предлагают широкий выбор напольных вентиляционных решеток.

Переточные решетки используют в помещениях, где установлены герметичные межкомнатные двери. Чтобы обеспечить работу приточно-вытяжной вентиляции такие помещения нужно разгерметизировать. Для этого в герметичных комнатах делают отверстия в стенах или дверях, и оборудуют их с двух сторон переточными решетками. Широкий выбор переточных решеток предлагает компания HALTON (Финляндия). Такие модели, как TVA и TVB, удобно монтировать в стенах, при этом они светонепроницаемы, и позволяют снизить уровень шума. Для установки в дверях, лучше всего, подойдут светонепроницаемые переточные решетки TVC, их можно использовать для дверей толщиной до 45 мм.

Производством вентиляционных решеток для систем вентиляции, кондиционирования и воздушного отопления занимаются сотни зарубежных и десятки российских компаний. При выборе вентиляционного оборудования, следует ориентироваться на крупные фирмы, которые используют серьезные исследовательские и опытно-конструкторские технологии. Среди иностранных фирм, специализирующихся на производстве вентиляционных решеток, стоит отметить компании TROX, HALTON, SYSTEMAIR, SVEGON, IMP KLIMA и METALPRESS. Крупными российскими производителями решеток, на сегодняшний день, являются компании "АРКТОС" и "завод "СЕЗОН.

организация воздухообмена, схемы, установка вентилятора, фото, видео

Для обеспечения нормального воздухообмена в доме или квартире необходимы два компонента: приток свежего воздуха через жилые комнаты и отток его из технических. Вентиляция в ванной комнате и туалете  — одна из составляющих оттока. Потому необходимо сделать ее правильно.

По принципу действия вентиляция может быть естественной или механической, еще говорят — принудительной. Естественное передвижение воздуха происходит за счет движения ветра, разницы температур и, возникающих из за этого, перепадов давления. При использовании механической вентиляции движение воздуха вызывается вентиляторами.

Как сделать вытяжку в туалете: обеспечить нормальный приток воздуха в других помещениях

Сточки зрения городского человека принудительное движение предпочтительнее: все давно привыкли к тому, что жизнеобеспечение зависит от наличия электричества. И оно в городах пропадает редко. А вот в сельской местности зимой отключение электроэнергии — скорее норма. Потому, наверное, стремятся в основном делать системы энергонезависимыми или, по крайней мере, резервированными.

Но естественная вентиляция в санузле и ванной комнате должна иметь слишком большие размеры. Ведь чем меньше скорость движения воздуха по каналу, тем больше необходимо сечение воздуховода, чтобы обеспечить передачу требуемых объемов. Никто не станет спорить, что при включенном вентиляторе воздух движется быстрее. Это даже отражено в СНиП: норма скорости движения для  вентсистем с естественной циркуляцией  — до 1 м3/ч , для механических — от 3 до 5 м3/ч. Потому для одного и того же помещения и условий размеры каналов будут разными. Например, чтобы передать поток 300 м3/ч понадобится:

Потому мало кто сегодня обходится естественной вентиляцией. Разве что в небольших домах (до 100 кв. м.). Даже в квартирах, с выведенными на крышу каналами, вентиляцию ванных и туалетов делают с использованием вентиляторов.

Содержание статьи

Правила организации

При устройстве системы движения воздуха вам нужно помнить основной принцип: для того, чтобы работало все эффективно, необходимо обеспечить приток воздуха через жилые комнаты и его переток в технические. Оттуда уже он уходит через вентканалы.

Сегодня приток воздуха стал проблемой: снижая затраты на отопление мы отсекли практически все источники его поступления. Окна ставим герметичные, стены, через которые воздух хоть немного поступал, утепляем воздухонепроницаемыми материалами. Третий источник — входные двери — сегодня уже тоже почти у всех железные, с резиновым уплотнителем. Остался, по сути, единственный способ — проветривание. Но им мы совсем не злоупотребляем: выдувает тепло. В результате к проблемам нехватки кислорода в помещении добавляется проблема сырости: нет притока, и отток неэффективный. Даже принудительный.

Один из вариантов организации вентиляции в частном доме

Если хотите чтобы вентиляция была нормальной, а стены в помещениях не «мокли», делайте вентиляционные отверстия. Есть такая опция на металло-пластиковых окнах, а есть отдельные устройства, которые монтируются в любом месте на стене. Они есть с регулируемыми заслонками, разных форм и размеров, снаружи забраны решетками. Устанавливать лучше всего под окнами, над или за батареями. Тогда их и не видно в комнате, а зимой поступающий с улицы воздух  подогревается.

Обеспечив приток, необходимо позаботиться о том, чтобы через двери он попал в технические помещения. Потому под всеми дверями должны быть щели: через них воздух будет перетекать в другие помещения. В дверях ванной желательно установить вентиляционную решетку и/или также сделать щель не менее 2 см от пола.  Те же правила относятся и к другим техническим помещениям: кухне и туалету. Только при наличии движения воздушных масс вентиляция будет работать.

В дверях технических помещений — кухни, ванной, туалета — должны быть вентиляционные решетки или клапана. Клапана есть даже с шумопоглощением, а запах при правильной организации не попадет в другие помещения никогда

Возможно, вам будет интересно почитать, о том, как построить деревянный туалет на даче.

Расчет производительности вентилятора для ванной и туалета

Чтобы определиться с тем, какой вентилятор поставить на ванну с туалетом, необходимо посчитать необходимый воздухообмен. Расчет — целая система, но при установке вентилятора основное внимание уделяется его характеристикам: он обеспечивает требуемую скорость движения воздуха. Чтобы не влазить в расчеты, его производительность моно взять по средним номам.

Норма воздухообмена для разных помещений. С их помощью рассчитывается вентиляция в ванной комнате и туалете

Как видите из таблицы (это из СНиПа) для ванной за час должно «прокачиваться» не менее  25  м3/ч, для туалета или совмещенного санузла скорость должна быть в два раза больше — 50  м3/ч. Это минимальные значения. В действительности же через три (или два) технических помещения — кухня, туалет, ванная — должно уходить столько воздуха, сколько поступает через приточную вентиляцию.

Расчет приточки ведется по объему всех жилых помещений и обычно превышает его в 1,5-2 раза и для обеспечения требуемого воздухообмена минимальных значений, указанных в таблице, недостаточно. Потому производительность вентиляторов берут, как минимум с двукратным запасом, а для кухонь и того больше: так не будет неприятных запахов в квартире, а также сырости и грибков. Потому отправляясь за вентилятором в ванную меньшей производительностью чем 100 м3/ч лучше не брать.

Как собрать и установить душевую кабину написано тут.

Выбор

В первую очередь необходимо определиться с тем, где будете ставить вентилятор: в канале или на стене. Соответственно и тип: канальный или настенный. В настенных вариантах тоже могут быть два типа: для установки на входе вентканала — они создают большее давление, и для бесканального монтажа — выход прямо через стену на улицу. Для бесканальной установки используют обычно вентиляторы осевого типа  — они не могут создать давление более 50 Па, в каналы по этой причине не ставятся.

Канальные вентиляторы устанавливаются внутри короба или трубы. Есть она, соответственно круглого или квадратного сечения

Кроме производительности, которую вы рассчитали, важна еще такая характеристика, как уровень шумов. Чем он меньше, тем лучше. Хорошо, если уровень шумов будет не более 35 дБ.

Еще на что обратить внимание — на уровень электробезопасности. Для использования в помещениях с повышенной влажностью требуется уровень защиты не ниже IP 44 (указывается на корпусе вентилятора).

Это вентиляторы для установки на стену

Подключение вентилятора в ванной

Для работы вентилятора необходимо электропитание и основной вопрос — как его подключить. Возможностей несколько:

  • Подключить параллельно с включением освещения. При включении света в ванной комнате или туалете, автоматически запускается вентилятор. Но выключается он  тоже автоматически при выключении света. Для туалета такая ситуация нормальная, а для ванной — далеко не всегда. Например после принятия горячего душа весь пар не уйдет. Потому для ванных комнат можно использовать другой способ подключения вентилятора или установить задержку отключения (специальное устройство, на котором можно задать временной интервал, через который питание отключится).

  • Вывести на отдельную клавишу выключателя или поставить отдельный тумблер/кнопку.
  • Установить таймер, который будет автоматически по расписанию подавать питание.


Электрическая часть — самая сложная. Придется пробивать в стене штробу, в нее «упаковывать» кабель электропитания, выводить его в место установки выключателя и там подключать в зависимости от выбранного способа.

Как сделать душевую кабину с поддоном из плитки прочесть можно в этой статье.

Проверка вентканала

Установка вентилятора в ванной своими руками начинается после проверки состояния канала. Для этого снимите решетку, если она еще не демонтирована, и поднесите к отверстию пламя (свечу, зажигалку) или листок бумаги. Если пламя или листок стабильно вытягивается в сторону канала, тяга нормальная. Если он то тянется, то отгибается обратно — тяга нестабильна. В этом случае если вы живете в многоквартирном доме, запахи от соседей сверху или снизу могут попадать к вам. Тогда возможен запах в туалете из вентиляции. Необходимо тягу стабилизировать.

Если пламя или листок почти не отклоняются — канал забит или перекрыт. В этом случае плесень и сырость, а также неприятные запах гарантированы во всей квартире, а в ванной, так обязательно.

Насколько работоспособна вентиляция в ванной комнате и туалете проверяется при помощи пламени или листка бумаги

В случае ненормальной тяги жители многоэтажек сами чистят каналы или вызывают эксплуатационные службы. В частных домах в любом случае все ложится на плечи владельцев. Если канал нестабилен, возможно вы вывели его не учтя розу ветров и тяга периодически опрокидывается. Решить проблему можно передвинув выход, но это непросто. Для начала можно попробовать поставить дефлектор (если его нет) или немного увеличить/уменьшить высоту.

Особенности принудительной вентиляции в ванной

При установке вентилятора во время его работы количество выводимого воздуха значительно увеличивается. Но из-за того, что корпус перекрывает часть сечения канала, в другое время, когда вентилятор не работает, поток уменьшается в три раза. В результате общая производительность вентиляционной системы падает.

Чтобы этого не произошло, можно установить вентилятор с расположенной ниже воздухозаборной решеткой и таким образом поднять производительность до нормы. Второй вариант — при монтаже оставить между корпусом и стеной зазор в 1,5-2 см, т.е. сделать ножки. В щель будет заходить воздух и вентиляция будет нормальной в любом случае. Подробнее об этом смотрите в видео.


Выбрав способ установки и тип решетки можно приступать непосредственно к монтажу. Размеры у вентиляторов могут быть разными. Потому каждый случай индивидуален. Но основные шаги стандартны:

  • На плитке под корпус необходимо сделать отверстие.  Проще всего — приставить вентилятор и обрисовать. Затем специальной насадкой на дрель  или болгаркой вырезать соответствующего размера дыру.
  • Снять с вентилятора лицевую панель. Она крепится одним болтиком в нижней части. Болтик открутили, решетку сняли. Теперь видны отверстия под крепеж. Вставляем в таком виде вентилятор на место (в канал), отмечаем на плитке карандашом или маркером места, где будут болты.
  • Сверлом соответствующего диаметра делаем отверстия в плитке и стене под размер дюбеля.
  • В плитке делаем надрез, куда пропустим провод электропитания.
  • Вставляем дюбеля.
  • Протягиваем через специальное отверстие на корпусе вентилятора электрические провода (если отверстия нет, его сверлят).
  • Устанавливаем на место, закручиваем болты.
  • Подключаем провода.
  • Проверяем работоспособность и устанавливаем решетку.
  • Про выбор вентилятора и расчет его производительности читаем тут.Для деревянных туалетов все это справедливо лишь отчасти. Читайте о том, как избавиться от запахов уличном туалете тут.

    Вентиляция в ванной в частном доме

    Тут основные трудности могут возникнуть при устройстве вытяжных каналов. При планировке их можно свести в одном месте и потом вывести на крышу. Это сложнее с точки зрения внутренней разводки — придется тянуть воздуховоды к нужному месту, а также более затратно при строительстве. Но внешний вид получается солидный.

    При планировании частного дома можно все вентканалы собрать в одном месте и вывести их на кровлю

    Еще один способ устройства вентиляционных каналов: вывести его через стену, а затем по наружной стене поднять вверх . По правилам, для нормальной тяги при естественной вентиляции они должны возвышаться над коньком на 50 см. А вот один общий воздуховод будет вами выводится или на каждое помещение отдельный — зависит от вашего желания или от планировки. Картина получится примерно такой.

    Вытяжная вентиляция в ванной и туалете частного дома может быть организована таким способом

    Есть еще вариант: сделать механическую вытяжку, которая работать будет исключительно от вентилятора. Тогда в зависимости от планировки подходит один из двух вариантов, представленных на фото.

    Варианты механической вентиляции ванны в частном доме

    В первом случае (слева) вытяжное отверстие сделано прямо в верхней части стены (чтобы воздухообмен был эффективным оно должно располагаться напротив двери, наискосок, вверху). При таком устройстве используется обычный настенный вентилятор. На этом же рисунке показано, как можно сократить количество необходимых каналов. Если у вас помещения ванной комнаты и туалета находятся рядом, через тонкую перегородку, то в перегородке можно сделать отверстие и установить решетку. В этом случае вентиляция ванны будет идти через туалет.

    Во втором варианте (на фото справа) использован воздуховод с канальным вентилятором. Решение простое, только есть один нюанс: если воздуховод будет заканчиваться под свесом кровли (на фото он короткий, но бывают и длинные), то дерево через какое-то время почернеет. Если так сделать вывод из туалета, этого может и не произойти, а в случае с ванной, повышенная влажность даст себя знать уже через пару лет. В таком случае можно воздуховод «дотянуть» до среза кровли или через колено вывести вверх (но поднять на 50 см над кровлей).

Как выбрать решетку - "Нордвент"

Вентиляционные решетки крайне важны в обустройстве и комплектации системы вентиляции.
Назначение вентиляционной решетки - снижение потока воздуха из воздуховода и регулирование скорости удаления воздуха во время вытяжки из помещения.
Решетка служит своеобразным фильтром от мусора, насекомых, дождя или пыли. Благодаря своему устройству, она препятствует попаданию загрязнений извне

При выборе первым делом необходимо уяснить, где будет установлена решетка. По этому признаку такие изделия бывают:

  • наружные
  • внутренние
  • переточные

Наружные решетки монтируются за пределами дома. Эти решетки обычно защищают проемы воздуховодов от мусора, погодных условий и грызунов. Для наружного применения рекомендуется покупать алюминиевые изделия, которые не поддаются коррозии и процессам гниения, но обладают хорошей стойкостью к механическим повреждениям. У них обязательно должны быть жалюзи, которые установлены под определенным углом.

Внутренние модели рассчитаны на меньшую нагрузку по сравнению с внешними, поэтому они изготавливаются из пластмассы или древесины. К решеткам данного вида предъявляется всего 2 требования: простота монтажа и привлекательный внешний вид. Обычно они оснащены регулируемыми жалюзи, с помощью которых можно управлять скоростью и направлением воздушного потока.

Переточные вентиляционные решетки устанавливаются в перегородки, двери и стены, то есть они осуществляют функцию воздухообмена между 2-мя помещениями, одновременно создавая звуко- и светоизоляцию. Они также оснащены жалюзи, имеющими V-образную форму.

Следующим признаком, по которому осуществляется подбор решеток, является их конструкция:

  • регулируемая
  • нерегулируемая
  • инерционная

Регулируемые решетки обычно оборудованы подвижными жалюзи, с помощью которых имеется возможность изменять коэффициент живого сечения и осуществлять контроль поступающего воздуха.

Нерегулируемые не имеют жалюзи, поэтому они никаких регулирующих функций не исполняют.

Инерционные решетки после прекращения движения воздуха автоматически перекрывают вентиляционную шахту.

Говоря о внешнем виде, стоит отметить, что решетки обычно выпускаются в светлых тонах, однако всегда присутствует возможность изменить цвет изделия с помощью краски. И тогда решетка будет выполнять не только свою основную функцию, но и являться элементом декора, который прекрасно впишется в интерьер помещения.

Подведем итог...
для успешного выбора вентиляционной решетки Вам необходимо ответить на следующие вопросы:

  • Где будет устанавливаться вентиляционная решетка, снаружи здания или внутри помещения?
  • Куда будет устанавливаться вентиляционная решетка, в потолок, в стену, в пол, в воздуховод?
  • Размер строительного проема, в который планируется установка вентиляционной решетки?
  • Решетка будет накладываться на проем (как картина или зеркало) или же вставляться в проем?
  • Будет ли вентиляционная решетка регулируемой или нерегулируемой?
  • В какой цвет небходимо красить вентиляционную решетку? (по умолчанию цвет белый)

Ответив на все эти вопросы, можно будет подобрать подходящую вентиляционную решетку.

При любых вопросах, сомнениях - звоните нашим специалистам!!! Мы поможем

Виды вентиляционных решеток для металлических дверей

Качественные вентиляционные решётки на двери – это отверстия по типу «жалюзи», обеспечивающие принудительный или естественный воздухообмен. Они способствуют циркуляции воздуха между помещениями через зазоры между ламелями.

Назначение

Металлические двери с вентиляционной решёткой устанавливают, если:

  1. В жилом или офисном здании нарушен воздушный поток, а, значит, и его очистка, из-за ошибок в проектировании или износа постройки.
  2. В помещении располагается специальное оборудование, имеющее свойство нагреваться. Чтобы избежать сильного подъёма температуры и поломки техники, необходимо обеспечить её натуральное охлаждение. Монтаж металлоконструкции с вентиляцией – оптимальное решение в этом случае.

Таким образом, двери в котельную, электрощитовую и серверную должны оборудоваться вентиляционной решётчатой фурнитурой.

Пробивные вентиляционные решётки

Полотна, оборудованные ламелями такого типа, представляют собой «сито» с прорезями одинакового размера. Они располагаются на одинаковом расстоянии друг от друга. Получить эффект решета позволяет особый метод изготовления – пробивной. Для этого используют специальное оборудование – координатно-пробивной пресс. В компании «СТАЛЬ-ГРУПП» применяют высокотехнологичную модель фирмы AMADA.

 Станки от этого японского концерна отличает большой диапазон манипуляций с металлом и многофункциональность. Высокий уровень автоматизации сводит к минимуму прямую необходимость человеческого участия в производственном процессе. Это снижает до низкого процента количество брака и повышает скорость выполнения заказов.

Пробивной пресс AMADA – это высококлассный гидравлический станок с усилием в 20 тонн. Он не только пробивает ровные отверстия для решёток, но создаёт узоры и рельеф на металле. Благодаря высокой точности пробивания конструкция остаётся сплошной и прочной. При этом технические двери с пробивной вентиляцией выглядят аккуратно и эстетически привлекательно.

Сварные вентиляционные решётки-жалюзи

Жалюзийные отверстия в створке могут быть разных размеров. Для оснащения двери небольшим вентиляционным окном применяют сварные металлоизделия. Они бывают разных форм: круглые, прямоугольные, квадратные. Габариты и количество решёток зависят от места эксплуатации входного блока.

Сварные вставки изготавливают соответствующим способом. Элементы решётчатой конструкции скрепляют методом сварки, оставляя технологичные зазоры между перекладинами.

Решётку обычно покрывают тем же материалом, что и створку, чтобы сохранить внешнюю привлекательность и визуальную целостность двери. Однако при необходимости «жалюзи» выделяют другой отделкой.

Самозаплавляющиеся вентиляционные решётки

Противопожарные двери часто имеют глухую конфигурацию. Однако для помещений, где существует риск перегрева техники, монтируют огнестойкие металлоконструкции со специальными двусторонними решётчатыми вкладышами с зазором. Они предназначены для блоков с пределом огнестойкости EI 30 или EI 60.

Особенность самозаплавляющихся решёток заключается в заполнении композиционным материалом. Он увеличивается при температуре от 120 градусов. То есть при пожаре ламели «закрываются», образуя перегородку. Она блокирует распространение пламени, дыма и отравляющих продуктов горения. В повседневном использовании зазоры обеспечивают хороший воздухообмен даже при сильном нагреве атмосферы в помещении подстанции, трансформаторной и в других технологических помещениях.

Создание проектов вентиляционных систем для санузлов общественного назначения

После прочтения заголовка статьи может сложиться мнение, что организация вытяжной вентиляционной системы в туалетах общественных зданий является очень простой задачей. Однако практический опыт указывает на наличие особенностей, которыми нельзя пренебрегать при создании таких проектов.

Общая информация

Изначально следует ознакомиться с общими требованиями, касающимися вентиляционной системы. На основании соответствующего нормативного документа, санитарные узлы должны быть оборудованы индивидуальными вытяжными вентиляционными системами.

Документация по проектированию административных и бытовых зданий содержит информацию о нормах обмена воздушных потоков. Так, в течение часа вытяжной воздух должен удаляться из туалетов со скоростью 50 кубических метров на 1 унитаз и 25 кубических метров на 1 писсуар. Запрещается подача приточного воздуха в уборную, так как это может привести к распространению постороннего запаха в других помещениях. Здания, предельная общая площадь которых составляет 108 квадратных метров, а количество размещенных в них санузлов равно двум единицам, в зимнее время могут обеспечиваться естественным притоком свежей воздушной массы, поступающей через оконные проемы.

Высвобождение воздушных потоков из помещений осуществляется при помощи систем, имеющих механическое или естественное побуждение. Если душевая или уборная оборудована тремя и более санитарными приборами, в таком случае нежелательно использование систем, имеющих естественное побуждение.

Вместе с тем во время расчетных операций по организации обмена воздушной массы в туалетах общественных зданий требуется создание отрицательного дисбаланса, заключающегося в 10-процентном преобладании вытяжки над притоком. Долевое значение рассчитывается исходя из объема, высвобождаемого из санитарной зоны воздушного потока. В результате неприятные запахи не будут распространяться в других общественных помещениях.

Акцентируем внимание на невозможности соединения вентиляционных систем иных помещений с системами санузлов по причине высокой вероятности проникновения посторонних запахов в помещения, предназначенные для других целей.

Ошибки при проектировании вентиляционных систем

В санитарных правилах по устройству и содержанию туалетов общественного назначения есть информация о проектировании приточной вентиляции в санитарных зонах. Многие воспринимают данные сведения ошибочно, поэтому нам придется разобраться в нормативной документации.

В восьмом нормативном пункте указана необходимость оборудования больших общественных санузлов вентиляционной системой приточно-вытяжного типа. Задачей вытяжной системы является обеспечение как минимум пятикратного воздухообмена, а приточной – 2,5-кратного обмена воздуха. Под такое нормирование подходят исключительно отдельно расположенные здания. Если общественный санузел находится в здании другого назначения, тогда необходимо соблюдение следующих требований:

  • обеспечение звуко- и водонепроницаемости стен, потолка и пола санузла;
  • наличие отдельного входа в санузел и выхода из него;
  • изоляция зон, через которые посторонние запахи могут проникнуть в другие помещения здания общественного назначения.

Туалеты, обслуживающие общественные здания, должны быть оборудованы исключительно вытяжной вентиляционной системой.

Переток воздушной массы

Функционирование системы вытяжной вентиляции невозможно без перетока воздушной массы из прилегающего помещения, в том числе коридорного типа. Данный процесс нужен для компенсации вытяжки. Чтобы обеспечить переток воздуха, следует организовать отверстия в нижней части дверей уборных или подрезать двери. Если необходим больший расход воздушного потока, который возможен при выполнении дверного выреза высотой больше 7,5 сантиметра, в таком случае рекомендуется использование жалюзийной решетки, предназначенной для улучшения экстерьера двери. При организации подобных воздушных каналов требуется подтверждение архитектора, который перенесет такие инициативы на чертеж. В противном случае санитарное помещение останется без подрезов и решеток, в результате чего нарушится нормальный режим работы вентиляционной системы.

Во время расчета дверных подрезов и жалюзийных решеток необходимо исключить перепады давления с целью свободного прохождения воздушного потока или удерживания дверной конструкции открытой. Нормальным перепадом давления считается величина, равная двадцати Паскалям.

В случае отсутствия необходимости в предъявлении к помещению, в котором планируется устройство перетока воздуха, повышенных шумовых требований, допускается использование стандартных переточных решеток. Если же требования являются высокими, тогда рекомендуется применение дорогостоящих переточных шумоподавляющих решеток, которые будут снижать шум, возникающий в результате функционирования канализационной системы.

Максимальная скорость воздушного потока, проходящего через дверные подрезы и переточные решетки, должна составлять 0,3 метра в секунду. Это необходимо с целью противодействия возникновению сквозняков, негативно влияющих на человеческий организм.

Организация вентиляционных систем вытяжного типа

Расположение решеток вытяжной системы

Размещая вытяжные решетки, необходимо обращать внимание на конструкционные особенности туалетной кабины. Если высота последней равна высоте потолка, то кабина должна быть оборудована решеткой или диффузором. При незначительной высоте кабины предусматривается уменьшение количества решеток. Некоторым кажется, что логичным вариантом будет установка одной вытяжной решетки в потолочную область сантехнической единицы, так как это позволит устранить посторонние запахи. Однако как показала практика, такое решение не делает вентиляцию более эффективной по той причине, что воздух оказывается в потолочных решетках только после распространения по периметру помещения.

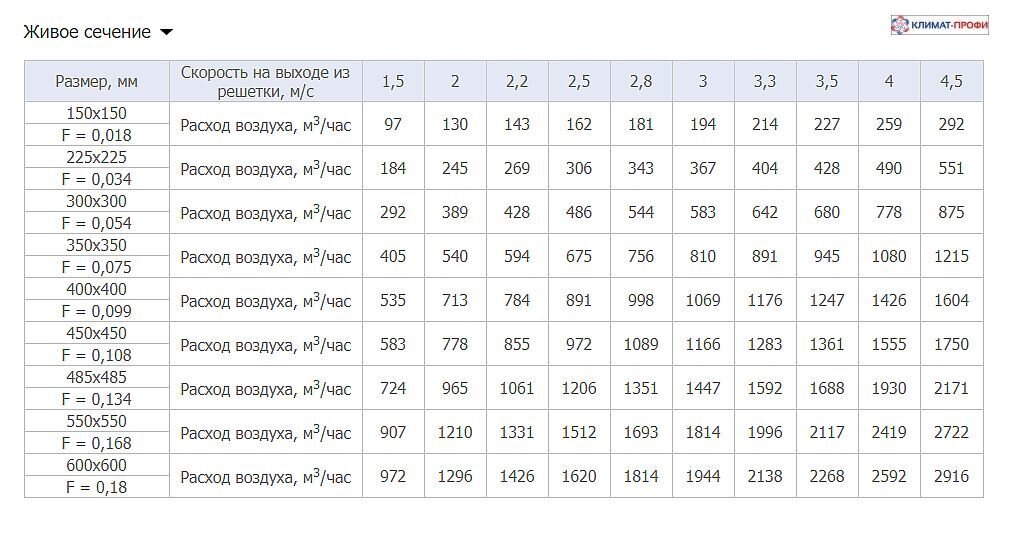

Для разработки моделей традиционных вытяжных решеток используется математическое аэродинамическое моделирование. Следует отметить, что скорость воздушного потока, поступающего в помещение санузла, увеличивается при достижении области решетки. При этом воздушная масса, расположенная в 60-90 сантиметрах от вентиляционного проема, имеет нулевую скорость. На основании этого можно сделать вывод, что в решетку будет попадать только тот воздух, который расположен на меньшем расстоянии от нее. Поэтому наполовину открытые кабины не требуют установки потолочных решеток. В таких случаях необходимо использовать одну большую решетку, чтобы достичь требуемого вентиляционного эффекта. Если в помещении санузла организовать несколько вытяжных каналов, заказчик может столкнуться с избыточными финансовыми расходами на балансировку вентиляционной системы.

Размещение воздуховодов и вентиляторов

Требования к уровню шума

Перед установкой вентилятора в туалетах помещений общественного назначения следует обратить внимание на достаточную шумность канальных и осевых вентиляторов, часто используемых для вытяжки неприятных запахов из санузлов. Идеальной областью размещения вентилятора является изолированное от людей помещение. Если такая возможность отсутствует, и уровень шума не соответствует нормативам, установленным для прилегающих помещений, тогда рекомендуется организация дополнительных мероприятий, направленных на шумопоглощение. В таком случае предлагается:

  • установить гибкие вставки;
  • использовать глушители шума;
  • использовать шумозащитный корпус, внутри которого располагается вентилятор;
  • организовать противошумовую изоляцию вентилятора;
  • установить подвесной потолок,
  • изменить положение вентилятора.

Вентилятор должен работать в месте, где отсутствует максимальный расход воздуха, так как активные воздушные потоки являются причиной повышения уровня шума.

Требования к плотности воздушного потока

Подбирая вентилятор вытяжного типа, необходимо обратить внимание как на показатель расхода воздушной массы, так и на мощность вытягивания и напора, возникающего в результате работы устройства. Такая необходимость возникает в связи с тем, что зачастую установка вентиляторов, предназначенных для обслуживания санитарных зон, осуществляется далеко от каналов удаления воздушного потока. Из-за недостаточного напора можно столкнуться с невозможностью высвобождения требуемого объема вытяжной воздушной массы из помещений санитарного назначения. В итоге это может привести к сильной концентрации загрязненного воздуха в туалете и за его пределами.

Требования к воздушным патрубкам

Обязательным элементом вытяжной системы являются гибкие воздушные патрубки, предназначенные для соединения магистрального стального воздуховода с вытяжными диффузорами или решетками. Во время проектирования вентиляции необходимо учитывать факты деформации длинных соединительных патрубков по причине разряжения, которое создается в результате работы вентилятора. Решение этой проблемы возможно в случае правильного выбора компании-производителя гибкого воздуховода и соблюдения требований по его установке. Кроме того, гибкие патрубки обладают высоким аэродинамическим сопротивлением, так как их внутренняя поверхность имеет множество неровностей. На этот факт также следует обратить пристальное внимание.

Важной является и прокладка магистрального воздуховода, располагающегося в здании. В частности, установленные в санитарных зонах воздуховоды должны быть оборудованы противопожарными клапанами, которые устанавливаются в межуровневых перекрытиях и противопожарных преградах.

Довольно распространенная ошибка проектировщиков, составляющих план здания – подключение воздушных патрубков помещений санитарного назначения к вентиляционным магистралям санузлов и других помещений индивидуального и корпоративного назначения. Примером такой ситуации являются расположенные над санитарной площадкой жилые помещения в большом городе. Отметим, что подобный вариант соединения воздуховодов неприемлем.

Требования к санитарным расстояниям

Соблюдение санитарных расстояний между приточными и выпускными решетками вентиляционной системы приточно-вытяжного типа является очень важным. Это необходимо, чтобы загрязненный воздух не оказался в здании посредством приточного вентиляционного канала. Вытяжная вентиляционная решетка размещается как минимум в десяти метрах от приточной решетки. При этом критическое вертикальное расстояние между этими каналами должно составлять шесть метров, в случае несоблюдения минимального вертикального расстояния. Вместе с тем вытяжные отверстия туалетов зданий общественного назначения должны располагаться на расстоянии двух метров выше кровельного уровня.

Особого внимания заслуживают вытяжные отверстия вентиляционной системы санитарных зон многоуровневых зданий.

Помимо всего прочего, требуется соблюдение расстояния до рядом располагающихся сооружений. Таким образом, вытяжные вентиляционные каналы, которыми оборудованы административные, общественные и жилые здания, должны размещаться в восьми метрах от смежных строительных объектов, а также как минимум в двух метрах от приемных каналов вентиляционной системы, находящихся на общей стене. При этом вытяжная решетка должна быть выше приемной.

Требования к регулировке и эксплуатации

Потолочная поверхность зданий общественного назначения обычно отделывается подвесными конструкциями, которые недолюбливают представители эксплуатационной службы, занимающиеся наладкой и регулированием вентиляционных систем. Причиной тому является невозможность получения доступа к заслонкам и дроссель-клапанам. Поэтому во время проектирования инженеры должны предусмотреть наличие люков, используя которые можно будет свободно регулировать вентиляторы и другие вентиляционные устройства.

Очень часто встречаются ситуации, связанные с невыполнением основных функций вытяжной вентиляционной системой. Отметим, что это происходит сразу же после начала эксплуатации здания общественного назначения. Кроме того, после экспертной проверки подтверждается исправность вентиляционного оборудования. В результате оказывается, что виной всему являются строительные отходы, оказавшиеся в вентиляционных каналах после отделки помещений. Поэтому рекомендуется тщательная проверка пропускной способности вентиляционных магистралей и своевременная их очистка.

Рекомендации по использованию электроэнергии

Оптимальным ночным режимом работы вентилятора вытяжного типа, который обслуживает уборные зданий общественного назначения, является переход на меньшие обороты. В светлое время суток система может функционировать в следующем порядке:

  • низкие обороты вентилятора и минимальное высвобождение воздуха, если в санузле отсутствуют посетители;
  • высокие обороты вентилятора и нормируемое количество удаляемой воздушной смеси, если в уборной находятся посетители.

Помимо этого, вентиляционную систему можно связать с включением и выключением освещения в помещении. Отметим, что в таком случае обязательна десятиминутная задержка изменения режима функционирования вентилятора с фиксацией на низких оборотах, с целью своевременного удаления всех посторонних запахов.

Устранение неприятных запахов при исправной работе вентиляционной системы

Иногда бывают ситуации, когда в условиях полной работоспособности вентиляционной системы вытяжного типа обнаруживаются посторонние запахи. Такие случаи возникают по причине:

  • срыва гидравлического затвора канализационной системы в результате ошибочного проектирования или установки такой системы;
  • недостаточной герметизации соединений канализационной системы;
  • установки низкокачественных обратных атмосферных клапанов вентиляционной системы, применяемых в невентилируемых канализационных стояках.

Подобные проблемы решаются путем исправления недостатков канализационной системы.

В завершении хочется сказать, что, руководствуясь данным материалом, вы сможете правильно проектировать вентиляционные системы санитарных узлов зданий общественного назначения.

На основе материалов из журнала "АВОК"

Важность решеток возвратного воздуха

Вопреки распространенному мнению, размещение возвратного воздуха не оказывает такого большого влияния на распределение воздуха в помещении. Многие люди либо видят красный цвет, либо думают, что я сошел с ума, когда я говорю это на уроках. Это идет вразрез со всем, во что привыкли верить большинство парней. Я должен знать, что я один из тех, кто раньше считал, что возвратные потоки имеют огромное влияние на движение воздуха.

Важно понимать, что распределение воздуха через решетку возврата редко влияет на распределение воздуха в приточном регистре, независимо от количества воздуха, проходящего через решетку возврата.На рисунке ниже показано, что их влияние очень ограничено в непосредственной близости от лицевой стороны решетки.

Несмотря на то, что возвратные потоки не имеют большого влияния на распределение воздуха, рекомендуется разместить их в месте, на которое не будет напрямую влиять приточный выпускаемый воздух, что позволит ему избежать короткого замыкания в процессе смешивания с воздухом помещения. Несколько лет назад нас пригласили провести диагностический тест воздуха на нескольких газовых установках в церкви, которые были расположены на чердаке.Возвратные решетки и приточные диффузоры были стандартного размера 2 X 2 для откидного потолка. Одна из вещей, которые мы обнаружили во время тестирования этих устройств в цикле нагрева, заключалась в том, что температура возвратной решетки быстро поднималась до более чем 90˚, в то время как комнатная температура составляла всего 70˚, что было очень неудобно. После дальнейших испытаний мы вскоре обнаружили, что слабый поток воздуха из приточных диффузоров не позволяет приточному воздуху выходить на достаточно большое расстояние от потолка. Нагретый воздух, у которого уже были проблемы с его спуском с потолка, просто двигался по ниспадающим потолочным плиткам и рециркулировал прямо в обратку, которая была примерно на 5 плиток выше.

Размер возвратной решетки

Большинство проблем с системами воздуховодов обычно приходится на обратную сторону системы воздуховодов. Так же, как типичная система обратных воздуховодов имеет меньший размер, решетки, прикрепленные к этим воздуховодам, имеют меньший размер.

Скорость воздуха, проходящего через возвратную решетку, обычно должна поддерживаться в диапазоне от 300 футов в минуту (футов в минуту) до 500 футов в минуту, чтобы уменьшить шум через решетку. Легко услышать решетку, выходящую за пределы этого диапазона скоростей, поскольку она обычно сопровождается раздражающим уровнем шума.Часто этот шум будет в форме свиста или низкого гула, который резонирует всякий раз, когда работает вентилятор в системе HVAC. Если вы хотите проверить скорость воздуха, проходящего через возвратную решетку, вам понадобится анемометр.

Для решеток обратного фильтра, у которых фильтр расположен за лицевой стороной решетки, максимальная скорость воздуха, проходящего через решетку, не должна превышать 400 футов в минуту. Выбирая размер решетки фильтра, обратите внимание на технические характеристики решетки, которую вы рассматриваете.Найдите столбец 400 FPM и найдите значение CFM, равное или немного превышающее то, что вам нужно. Размер решетки фильтра, соответствующий этому значению, соответствует размеру, который вам нужен. Приблизительное практическое правило, которое следует использовать при отсутствии технических данных, - умножить площадь решетки фильтра в квадратных дюймах на 2 кубических футов в минуту на каждый квадратный дюйм. Это должно поддерживать торцевую скорость решетки фильтра ниже 400 футов в минуту. Используя этот практический метод, вам понадобится решетка обратного фильтра 20 X 20 для 2-тонного агрегата, рассчитанного на перемещение 800 кубических футов в минуту.Как часто вы видите решетку возвратного фильтра 20 X 20 на 2-тонном агрегате? Ответ: Нечасто.

Возвратные решетки с перекачивающими каналами

Поскольку возвратные решетки используются с перекачивающими каналами в системах центрального возврата для сброса давления в помещении, важно использовать решетку с очень низким сопротивлением воздушному потоку. Большинство парней просто хлопают любую решетку, которая подходит к грубому открытию, не учитывая, что естественные перепады давления должны позволять воздуху возвращаться обратно в обратный канал после закрытия двери.Использование штампованных лицевых решеток в этом приложении может не дать ожидаемых результатов. Вместо этого использование решетки коммерческого класса обеспечит лучшую производительность.

Я знаю, что многие из вас, ребята, читают это, у которых есть несколько ужасных историй о маленькой обратной решетке. Я хочу их услышать и посмотреть картинки, если они у вас есть!

Сколько кубических футов в минуту мне нужно для вытяжки? (Полное руководство)

Это один из наиболее частых вопросов, которые нам задают в Proline.Давайте поговорим о том, сколько CFM вам нужно, чтобы содержать кухню в чистоте и без запахов.

Мощность вентиляции вытяжки измеряется в кубических футах в минуту (CFM). CFM - это количество кубических футов воздуха, которое вытяжка выпускает каждую минуту на полной скорости. Проще говоря, чем выше CFM, тем больше воздуха выводит вытяжка из вашей кухни.

Для питания вытяжки вам потребуется не менее 100 кубических футов в минуту на каждые 10 000 БТЕ вашей плиты. Например, для печи на 100 000 БТЕ требуется вытяжка не менее 1000 кубических футов в минуту.Для электрических плит умножьте ширину печи на 10. Итак, для 42-дюймовой электрической плиты вам нужна вытяжка с расходом не менее 420 кубических футов в минуту.

Для эффективного удаления выхлопных газов из кухни мы рекомендуем вытяжку с производительностью не менее 600 кубических футов в минуту.

Имейте в виду, что не существует идеальной вытяжки CFM, но вместо этого существует подходящий CFM, основанный на вашем стиле приготовления и привычках на кухне. Лучшая вытяжка для всех разная. Это зависит не только от вашей варочной панели, но и от вашей кулинарии и образа жизни.

1. Тип диапазона и мощности

Для вытяжек над электрическими и газовыми варочными панелями, а также для уличных грилей требуются разные номиналы CFM.

Электрическая

Вытяжка CFM над электрической плитой зависит от ширины вашей плиты. Просто умножьте ширину вашей плиты на 10, чтобы получить соответствующий CFM для вашей вытяжки. Например, если длина вашей варочной панели 36 дюймов, для этого требуется вытяжка не менее 360 кубических футов в минуту.

Gas

Газовые плиты выделяют намного больше тепла и дыма по сравнению с электрическими плитами, поэтому вам понадобится больше вытяжек CFM.Количество тепла, выделяемого газовой плитой, измеряется в британских тепловых единицах (БТЕ).

БТЕ описывают количество тепла, необходимое для повышения температуры фунта воды на один градус по Фаренгейту. Горелки варьируются от 400 до 18 000 БТЕ, но большинство из них находятся где-то посередине.

Чтобы определить CFM вытяжки в диапазоне газа, сложите мощность BTU каждой горелки и разделите ее на 100.

Например, если у вас есть две горелки, которые производят по 10 000 BTU каждая, и две горелки, которые производят из 15 000 БТЕ каждая, ваши общие БТЕ для вашей плиты будут 50 000. 50 000, разделенные на 100, равняются 500 кубических футов в минуту. Итак, вам понадобится вытяжка, способная перемещать воздух со скоростью не менее 500 кубических футов в минуту.

Поскольку газовые плиты генерируют более концентрированные пары, лучше проявить осторожность и выбрать более высокий CFM.

Наружные грили

Помните, ваш уличный гриль имеет более высокие БТЕ, чем комнатная варочная панель. Он может иметь боковые горелки и другое оборудование, выделяющее больше дыма. Рассчитайте минимальные потребности в CFM для уличного гриля так же, как и для газовой плиты: определите общее количество БТЕ и разделите на 100.Чтобы узнать больше о вытяжке CFM для вашей наружной вытяжки, ознакомьтесь с этим полным руководством.

2. Размер вашей кухни

При покупке вытяжки важно понимать, как объем вашей кухни влияет на вашу вытяжку CFM. Как правило, в кухню большего размера необходимо выводить больше дыма и нежелательного воздуха, чтобы воздух оставался чистым и не допускал резких запахов от готовки.

Вот как точно рассчитать, сколько CFM вам нужно, исходя из размера вашей кухни.

Сначала определите объем вашей кухни.

Чтобы рассчитать размер кухни в кубических футах, умножьте длину на ширину и высоту.

Например, ваша кухня 18 футов в длину, 14 футов в ширину и 9 футов в высоту = 2268 кубических футов.

В настоящее время общепринятым правилом для вентиляции является вытяжка, которая должна обеспечивать 15-кратный обмен воздуха на кухне в час. Чтобы получить количество кубических футов, перемещаемых в час, умножьте кубические футы вашей кухни на количество воздухообменов в час.

Например, 2268 кубических футов x 15 воздухообмена = 34 020 кубических футов в час.

Далее через час разделите на минуты. 34 020 кубических футов ÷ 60 минут в час = 567.

Или вы также можете просто разделить объем вашей кухни на 4, так как каждые 4 минуты необходимо производить обмен воздуха (60/4 = 15 воздухообменов). Итак, у вас осталось 2268 кубических футов ÷ 4 минуты = 567.

В этом примере вам понадобится минимум 567 кубических футов в минуту для кухни такого размера.

Затем вычислите требования CFM для вашей варочной панели (общее количество БТЕ / 100) и сравните это с числом, которое вы рассчитали для объема вашей кухни.

Наконец, возьмите большее число и используйте его в качестве минимального требования CFM для вашей новой вытяжки. В случае сомнений выберите более крупную вытяжку CFM, поскольку, к сожалению, вы не можете увеличить вытяжку CFM. Это дает вам больше гибкости на кухне.

3. Режимы приготовления пищи

Ваши привычки на кухне могут повлиять на то, выберете ли вы кухонную вытяжку CFM большей мощности. Задайте себе несколько вопросов, чтобы выяснить, какой у вас распорядок и требует ли ваша уникальная кулинарная ситуация более мощной вентиляции.

Частота

Как часто вы готовите? Вы готовите все блюда на плите? Вы используете сразу все конфорки?

Типы продуктов

Какие продукты вы любите готовить? Вы готовите много рыбы и других продуктов с сильным запахом?

Стили приготовления пищи

Какие стили готовки вы предпочитаете? Вы любите готовить жирную пищу? Вы жарите продукты на сильном огне? Или вы используете много масла? Вы регулярно готовите пищу на пару?

Вы поклонник азиатской кухни? Вы готовите фахитас, пиццу или другие подобные продукты, которые выделяют много дыма?

Если вам нравится часто пользоваться плитой или вы любите готовить из рыбы и острых блюд или готовить блюда, требующие сильного нагрева, например, в стиле вок, выберите вытяжку с более высокой температурой CFM. .

4. Воздуховоды

Воздуховоды вытяжного шкафа существенно влияют на ваши потребности в CFM. Если вы строите новую кухню, вам необходимо установить соответствующие воздуховоды для вытяжки.

Но если ваш воздуховод уже установлен и вы не планируете его изменять, вам нужно будет рассмотреть длину, форму и размер воздуховода, прежде чем выбирать вытяжку CFM.

Для старых, менее мощных вытяжек размеры воздуховодов обычно составляют от четырех до шести дюймов в диаметре. Однако для более высоких номиналов CFM требуются большие диаметры от восьми до 10 дюймов.Для большего воздуховода требуется больше CFM, для меньшего - меньше.

Без воздуховода подходящего размера воздуходувка с более высоким CFM столкнется со слишком большим сопротивлением воздуха для эффективной работы. Дым и пар останутся на вашей кухне, а также запахи от готовки, что не идеально.

Но если размер вашего воздуховода соответствует мощности вентиляции, кухонный вытяжной вентилятор будет выполнять свою работу правильно и бесшумно.

Хорошее практическое правило для оценки диаметра воздуховода и требований CFM:

  • 400-600 куб. Воздуховод от 8 дюймов до 12 дюймов
  • 1200 и выше CFM = 10 дюймов и выше

Имейте в виду, что у вас никогда не может быть слишком широких воздуховодов.Более крупный воздуховод дает больше пространства для движения воздуха на кухне.

Помимо диаметра воздуховода, длины, количества поворотов и наличия крышек на крыше, все это влияет на CFM. Вот формула, которая поможет вам оценить ваш CFM на основе вашего воздуховода:

  • Для каждого фута воздуховода увеличьте CFM на 1.
  • Для каждого поворота вашего воздуховода увеличивайте CFM на 25.
  • Если у вас есть крышкой, увеличьте ваш CFM на 40.

Например, у вас есть 12 футов трубы, 2 витка и крышка крыши: (12 'труба x 1 CFM) + (2 поворота x 25 CFM) + 40 CFM крыша cap = 102 куб.Теперь вам нужно добавить 102 CFM к минимальной сумме, указанной в таблице.

Как рассчитать CFM для вытяжки?

  1. Определите объем вашей кухни.
  2. Умножьте это число на 15, это стандартное количество раз, когда вытяжка должна заменять весь воздух на вашей кухне за час.
  3. Разделите это число на 60, чтобы получить минимальный кубический фут в минуту для вытяжки.
  4. Разделите общее количество БТЕ на вашей кухне на 100.
  5. Сравните эти два числа и выберите большее количество.
  6. Для каждого фута воздуховода увеличьте CFM на 1.
  7. Для каждого поворота вашего воздуховода увеличьте CFM на 25.
  8. Если у вас есть крышка крыши, увеличьте CFM на 40.
  9. Ищите вытяжку, по крайней мере, с общим CFM, рассчитанным в шагах 1-8.

Если мы воспользуемся приведенными выше примерами, это будет выглядеть следующим образом:

Мы рассчитали 380 куб.Наивысшее из этих значений - 567, поэтому мы будем использовать его в наших расчетах. 567 + 102 (из приведенных выше расчетов воздуховодов) = 669 кубических футов в минуту.

Убедитесь, что этот ответ находится в пределах верхнего предела рекомендуемой CFM на основе приведенной ниже таблицы. В противном случае его придется корректировать.

После всего этого учитывайте свои привычки приготовления пищи. Поварам, которые часто готовят, потребуется больше CFM, чтобы выпустить грязный воздух и дым за пределы дома и сохранить пространство без резких запахов.

Сколько кубических футов в минуту мне нужно для газовой плиты 36 дюймов?

Возьмите общее количество БТЕ вашей варочной панели, сложив БТЕ каждой конфорки, и разделите это на 100, чтобы получить CFM.Итак, если ваш ассортимент производит в общей сложности 60000 БТЕ, ваша вытяжка должна быть не менее 600 кубических футов в минуту .

Чем больше тепла производит ваша плита, тем больше кубических футов в минуту вам потребуется для кухонной вытяжки.

Имейте в виду, что другие факторы, такие как длина воздуховодов, количество изгибов и размер вашей кухни, могут повлиять на CFM.

Например, если у вас действительно длинный воздуховод с тремя коленами (не рекомендуется, но это может случиться), вам потребуется гораздо больше CFM, чем более короткий воздуховод без колен.

Для большинства кухонь приведенный выше расчет отлично подойдет.

Достаточно ли 400 кубических футов в минуту для моей вытяжки?

Если вы использовали приведенные выше расчеты для расчета своего CFM (общее количество БТЕ в вашем диапазоне / 100) и получили 400 или меньше, то такое количество мощности отлично подойдет вам. Но в большинстве случаев этого недостаточно для эффективной очистки воздуха на кухне. Ваш диапазон, вероятно, будет производить слишком много БТЕ для вытяжки на 400 кубических футов в минуту.

Вы можете приобрести вытяжки 400 куб. Футов в минуту и ​​меньше в нескольких крупных магазинах, но они не будут соответствовать качеству вытяжек с более высоким рейтингом CFM.

Мы рекомендуем нашим клиентам вытяжки с высоким CFM, потому что они всегда могут использовать их на более низких скоростях. Но если вы покупаете вытяжку на 400 кубических футов в минуту и ​​понимаете, что хотите 900 кубов в минуту, вы, к сожалению, мало что можете с этим поделать.

Для получения дополнительной информации о выборе подходящего CFM для вытяжки, ознакомьтесь с нашей полной статьей Достаточно ли 400 CFM для моей вытяжки?

Лучше иметь более высокий CFM?

Более высокий CFM идеален, потому что он позволяет готовить более широкий спектр продуктов по сравнению с более слабыми вытяжками, сохраняя при этом воздух на кухне чистым и свежим.Но это не всегда лучший вариант, если вы:

  • У вас небольшая кухня, где воздух, поступающий в вытяжку, больше, чем воздух, поступающий в вашу кухню.
  • У вас есть вытяжка с воздуховодом малого диаметра, которая не поддерживает более высокий CFM
  • Чаще включайте кондиционер и обогреватель - прохладный и теплый воздух будет покидать ваш дом, а это ваши деньги, уходящие за дверь

Если в вашей вытяжке не хватает регулируемых скоростей, у вас не будет другого выбора, кроме как запустить ее на больше кубических футов в минуту, чем вам может потребоваться, когда вы готовите менее интенсивно.

Это означает, что вы будете удалять из кухни больше воздуха, чем необходимо, что может привести к потере тепла, которое вы хотите в вашем доме. Вы также потеряете деньги, которые тратятся на запуск вытяжки на максимальной скорости.

Если размер вытяжки неправильный, более высокий CFM не обязательно поможет вам избавиться от всех испарений. Как упоминалось выше, воздуховоды влияют на способность воздуходувки высокой мощности удалять воздух. Вытяжка не сможет выполнять свою работу, если воздуховод слишком маленький, длинный или имеет слишком много изгибов.

Каждая ситуация индивидуальна, но вы никогда не пожалеете о покупке более мощного вентилятора. Каждую неделю нам звонят люди, которые сожалеют о том, что раньше не получали достаточно, поэтому сейчас ищут новую вытяжку.

Имейте в виду, что вы не будете постоянно запускать его на максимальной скорости. Большинство вытяжек Proline имеют как минимум четыре варианта скорости вращения вентилятора, поэтому вы можете регулировать мощность вытяжного вентилятора кухни в соответствии с требованиями любого типа приготовления пищи.

Мне нужен воздух для макияжа для вытяжки?

Существует широко распространенный миф о том, что для вытяжек более мощных, чем 300 или 400 кубических футов в минуту, нужен воздух для подпитки.Но воздух для подпитки не требуется для вашей вытяжки, если…

  • В соответствии с вашими строительными нормами и правилами требуется воздух для подпитки
  • У вас есть кухонная вытяжка 1200+ CFM на маленькой кухне
  • Вы часто используете вытяжку с высокой вытяжкой CFM

Для Подробнее о воздушной косметике читайте в нашей статье здесь.

Какой минимальный размер воздуховода для вытяжки?

Минимальный рекомендуемый размер воздуховода составляет 6 дюймов для вытяжек диапазона 0–400 куб. Чем меньше размер воздуховода, тем меньше требуется CFM.Чем больше размер воздуховода, тем больше CFM вам нужно.

Для получения дополнительной информации о размере воздуховода щелкните здесь!

Сколько кубических футов в минуту мне нужно для вытяжки? - Некоторые другие соображения

Размер вытяжки

Обратите внимание на размер и положение вытяжки. Если он не будет как минимум на шесть дюймов больше, чем ваш диапазон, вы не сможете максимизировать мощность своего вытяжного вентилятора. Вытяжки должны иметь надлежащий вылет и глубину, чтобы они работали эффективно.

Чем дальше вытяжка выступает за края варочной панели, тем лучше, особенно если у вас есть островная плита.Убедитесь, что ваша вытяжка как минимум на один-два размера выше плиты или имеет выступ от трех до шести дюймов. Если у вас есть уличная кухня, постарайтесь, чтобы вытяжка выступала на 6–12 дюймов за варочную панель.

Монтажная высота

Если вентиляционное отверстие вытяжки установлено на высоте более 36 дюймов над плитой, вам потребуется более высокий CFM для правильного удаления загрязнителей воздуха, и ваша вытяжка будет изо всех сил пытаться эффективно выполнять свою работу.

С другой стороны, если вытяжка расположена слишком близко к варочной поверхности, она также не сможет эффективно захватывать воздух для приготовления пищи.Кроме того, во время приготовления пищи он может слишком сильно нагреваться, и срок службы вытяжки может значительно сократиться. Вытяжной колпак необходимо установить на расстоянии 28–36 дюймов от варочной панели, чтобы обеспечить максимальную мощность вентиляции.

Для получения дополнительной информации о монтаже вытяжки ознакомьтесь с этим полным руководством.

Уровень шума (Sones)

Если вы чувствительны к звуку, вы должны знать, насколько громкой будет ваша вытяжка. Чем быстрее вы запускаете вытяжной вентилятор, тем громче шум. Однако некоторые вещи могут помочь смягчить это.

Если вы увеличите размер вытяжки, она будет издавать меньше шума. В более крупных вытяжках Proline установлены более эффективные и, следовательно, более тихие вентиляторы. Благодаря большей вместимости вы сможете управлять вытяжкой на более низких и более тихих скоростях.

Также вы можете выбрать встроенный или выносной вентилятор вместо внутреннего. Это означает, что шумная часть вытяжки будет находиться дальше от вас и будет намного тише. Подробнее о различных типах воздуходувок здесь.

Фильтры

Чем чаще вы готовите, тем чаще вам нужно чистить жировые фильтры.Дефлекторные фильтры Proline из нержавеющей стали эффективно улавливают жир, и их можно мыть в посудомоечной машине.

Теперь, когда вы рассчитали минимальные требования для вытяжки CFM, помните, что в большинстве случаев рекомендуется увеличить ее масштаб.

Увеличение масштаба особенно выгодно для кухонных вытяжек, которые подвергаются воздействию воздуха на кухне со всех сторон. Напротив, вытяжка с настенным креплением подвергается воздействию воздуха с трех сторон; задняя стенка позади вашего тира помогает направлять воздух через капюшон наружу.По этой причине вытяжкам с настенным креплением не требуется столько CFM, чтобы воздух оставался чистым.

Если ваши потребности соответствуют этим соображениям, Proline найдет для вас подходящую вытяжку!

Самые популярные вытяжки из больших складских магазинов доступны по цене 250 куб. Футов в минуту, 300 кубических футов в минуту и ​​400 кубических футов в минуту. Тем не менее, в Proline мы продаем широкий спектр вытяжных вентиляторов: вытяжные шкафы для настенного монтажа, вставные вытяжные шкафы, вытяжные шкафы для автономного монтажа, вытяжные шкафы под шкафами и наружные вытяжки от 600 до 2000 куб. Футов в минуту - самые мощные вытяжки для ваш дом на рынке.

Другие часто задаваемые вопросы по CFM

Сколько кубических футов в минуту вам нужно на БТЕ?

Для увеличения на 1 куб. Фут / мин вам потребуется 1/100 БТЕ. Причина, по которой это число настолько низкое, заключается в том, что максимальная мощность вытяжек для жилых помещений составляет около 2000 кубических футов в минуту, в то время как количество БТЕ на вашей кухне обычно исчисляется сотнями тысяч или даже миллионами. Еще один способ подумать о взаимосвязи между BTU и CFM - разделить общее количество BTU на 100, чтобы получить CFM, необходимый для вашей вытяжки.

В чем разница между SCFM и CFM?

кубических футов в минуту или стандартных кубических футов в минуту - это измерение кубических футов в минуту, основанное на стандартной температуре, давлении и влажности.CFM, с другой стороны, не принимает во внимание такие переменные, как температура и давление. По этой причине это немного менее точное измерение мощности вентилятора. При этом большинство вентиляторов для ванных комнат и вытяжек измеряются в кубических футах в минуту, в то время как в пневматических инструментах используется кубический фут в минуту.

Какой CFM для воздуходувки?

Вы можете найти мощную воздуходувку профессионального качества на скорости 300 кубических футов в минуту на Amazon. Для среднего домовладельца это отличный вариант. Если вы часто используете воздуходувку для листьев, вы можете подумать о воздуходувке 400+ CFM, чтобы вы могли быстро закончить свою работу во дворе.

Сколько кубических футов в минуту мне нужно для воздушного компрессора?

Большинство воздушных компрессоров приводят в действие пневматические инструменты от 70 фунтов на квадратный дюйм (PSI) до 120 PSI. Чем меньше воздушный инструмент, тем меньше CFM требуется вашему воздушному компрессору. Воздушный компрессор 10 куб. Фут / мин подойдет большинству людей, однако для некоторых более крупных инструментов требуется 15 куб.

Требование CFM должно быть напечатано на упаковке вашего инструмента. Чтобы убедиться, что у вас достаточно мощности, умножьте это число как минимум на 1.5, чтобы найти подходящий CFM. Если у вас есть несколько типов пневмоинструментов, убедитесь, что ваш компрессор может приводить в действие тот, который требует больше всего CFM.

Краткое содержание

Мы надеемся, что вы нашли ответ на вопрос: сколько кубических футов в минуту мне нужно для вытяжки? Расчет CFM для вытяжек сделать несложно.

Давайте вспомним некоторые из самых важных выводов о вытяжке CFM ниже:

  1. Чтобы рассчитать вытяжку CFM, разделите общее количество БТЕ, произведенное вашей варочной панелью, на 100.Это минимальное количество, которое может варьироваться в зависимости от вашего стиля приготовления.
  1. Больше кубических футов в минуту почти всегда лучше, поскольку вы можете запускать вытяжку на более низких скоростях, если не используете часто максимальную мощность.
  1. Вытяжки из больших супермаркетов не обладают достаточной мощностью, чтобы вывести весь дым из вашей кухонной камеры, и сделаны из некачественных материалов. Вместо этого поищите вытяжку мощностью не менее 600 кубических футов в минуту.

После того, как вы определите желаемый CFM, вы уже на правильном пути к поиску наилучшей вытяжки для вас.

Статьи по теме

Достаточно ли 300 кубических футов в минуту для моей вытяжки?

Вытяжки Best 1200 CFM и руководство для покупателя

Как партнер Amazon, мы зарабатываем на соответствующих покупках.

Сколько кубических футов в минуту мне нужно для вытяжки?

Для питания вытяжки вам потребуется не менее 100 кубических футов в минуту на каждые 10 000 БТЕ вашей плиты. Например, для печи на 100 000 БТЕ требуется вытяжка не менее 1000 кубических футов в минуту. Для электрических плит ширину плиты умножьте на 10.Итак, для 42-дюймовой электроплиты вам нужна вытяжка с расходом не менее 420 кубических футов в минуту.

Для эффективного удаления выхлопных газов из кухни мы рекомендуем вытяжку с производительностью не менее 600 кубических футов в минуту.


Имейте в виду, что не существует идеальной вытяжки CFM, а есть подходящая вытяжка CFM, основанная на вашем стиле приготовления и привычках на кухне. Лучшая вытяжка для всех разная. Это зависит не только от вашей варочной панели, но и от вашей кулинарии и образа жизни.

Как рассчитать CFM для вытяжки?

1. Определите объем вашей кухни.
2.
Умножьте это число на 15, это стандартное количество раз, когда вытяжка должна заменять весь воздух на вашей кухне за час.
3. Разделите это число на 60, чтобы получить минимальный кубический фут в минуту для вытяжки.
4. Разделите общее количество БТЕ на вашей кухне на 100.
5.Сравните эти два числа и выберите большее количество.
6. Для каждого фута воздуховода увеличивайте CFM на 1.
7. Для каждого поворота воздуховода увеличивайте CFM на 25.
8. Если у вас есть крышкой, увеличьте свой CFM на 40.
9.
Ищите капот, по крайней мере, с общим CFM, рассчитанным в шагах 1-8.

Сколько кубических футов в минуту мне нужно для газовой плиты 36 дюймов?

Возьмите общее количество БТЕ вашей варочной панели, сложив БТЕ каждой конфорки и разделив это на 100, чтобы получить CFM.Итак, если ваш ассортимент производит в общей сложности 60000 БТЕ, ваша вытяжка должна быть не менее 600 кубических футов в минуту .

Достаточно ли 400 кубических футов в минуту для моей вытяжки?

Если вы использовали приведенные выше расчеты для расчета вашего CFM (общее количество БТЕ вашего диапазона / 100) и получили 400 или меньше, то это количество мощности отлично подойдет вам. Но в большинстве случаев этого недостаточно для эффективной очистки воздуха на кухне. Ваш диапазон, вероятно, будет производить слишком много БТЕ для вытяжки на 400 кубических футов в минуту.

Вы можете приобрести вытяжки 400 куб. Футов в минуту и ​​меньше в нескольких крупных магазинах, но они не будут соответствовать качеству вытяжек с более высоким рейтингом CFM.

Мы рекомендуем нашим клиентам вытяжки с высоким CFM, потому что они всегда могут использовать их на более низких скоростях. Но если вы покупаете вытяжку на 400 кубических футов в минуту и ​​понимаете, что хотите 900 кубов в минуту, вы, к сожалению, мало что можете с этим поделать.

Мне нужен воздух для подпитки для вытяжки?

Существует широко распространенный миф о том, что вам нужен воздух для подпитки для вытяжек мощностью более 300 или 400 кубических футов в минуту.Но воздух для подпитки не требуется для вашей вытяжки, если…

Согласно вашим строительным нормам требуется воздух для подпитки
У вас есть кухонная вытяжка 1200+ CFM на маленькой кухне
Вы часто используете вытяжку с высокой CFM

Для получения дополнительной информации о макияже air, ознакомьтесь с нашей статьей здесь.

Какой минимальный размер воздуховода для вытяжки?

Минимальный рекомендуемый размер воздуховода составляет 6 дюймов для вытяжек диапазона 0–400 куб. Чем меньше размер воздуховода, тем меньше требуется CFM. Чем больше размер воздуховода, тем больше CFM вам нужно.

Для получения дополнительной информации о размере воздуховода щелкните здесь!

Сколько кубических футов в минуту вам нужно на БТЕ?

Для увеличения на 1 куб. Фут / мин вам потребуется 1/100 БТЕ. Причина, по которой это число настолько низкое, заключается в том, что максимальная мощность вытяжек для жилых помещений составляет около 2000 кубических футов в минуту, в то время как количество БТЕ на вашей кухне обычно исчисляется сотнями тысяч или даже миллионами. Еще один способ подумать о взаимосвязи между BTU и CFM - разделить общее количество BTU на 100, чтобы получить CFM, необходимый для вашей вытяжки.

В чем разница между SCFM и CFM?

кубических футов в минуту или стандартных кубических футов в минуту - это измерение кубических футов в минуту, основанное на стандартной температуре, давлении и влажности. CFM, с другой стороны, не принимает во внимание такие переменные, как температура и давление. По этой причине это немного менее точное измерение мощности вентилятора. При этом большинство вентиляторов для ванных комнат и вытяжек измеряются в кубических футах в минуту, в то время как в пневматических инструментах используется кубический фут в минуту.

Какой CFM для воздуходувки?

Вы можете найти мощную воздуходувку профессионального качества на скорости 300 кубических футов в минуту на Amazon.Для среднего домовладельца это отличный вариант. Если вы часто используете воздуходувку для листьев, вы можете подумать о воздуходувке 400+ CFM, чтобы вы могли быстро закончить свою работу во дворе.

Сколько кубических футов в минуту мне нужно для воздушного компрессора?

Большинство воздушных компрессоров приводят в действие пневматические инструменты от 70 фунтов на квадратный дюйм (PSI) до 120 PSI. Чем меньше воздушный инструмент, тем меньше CFM требуется вашему воздушному компрессору. Воздушный компрессор 10 куб. Фут / мин подойдет большинству людей, однако для некоторых более крупных инструментов требуется 15 куб.

Требование CFM должно быть напечатано на упаковке вашего инструмента. Чтобы убедиться, что у вас достаточно мощности, умножьте это число как минимум на 1,5, чтобы найти подходящий CFM. Если у вас есть несколько типов пневмоинструментов, убедитесь, что ваш компрессор может приводить в действие тот, который требует больше всего CFM.

Направляющая для вытяжной вытяжки - важная информация для вашей уличной кухни |

Что мне искать?

Наружные вытяжные колпаки поставляются с различными техническими характеристиками, от скорости внутреннего вентилятора до CFM.Не всегда легко понять весь жаргон, поэтому мы разработали несколько рекомендаций, которые помогут вам выбрать идеальный товар.


    Размер имеет значение

    Чтобы уловить дым в прохладный день, выберите вытяжной колпак, размер которого превышает размер поверхности для гриля. Это предотвратит скопление и выход дыма вокруг вытяжного кожуха. Большинство производителей грилей предлагают минимальный размер. Вы можете придерживаться их спецификации, но не выбирайте вытяжку меньшего размера, чем рекомендует производитель.Если вы не можете найти рекомендации производителя, наши специалисты предлагают выбрать вытяжной колпак на четыре-восемь дюймов больше, чем поверхность гриля.


    Что такое CFM?

    CFM измеряет, сколько воздуха перемещает вентилятор. Для летней кухни важно выбрать мощный вентилятор, потому что он должен преодолевать скорость ветра и дым от гриля. Вытяжки с большим количеством CFM имеют более мощный вентилятор. Мы рекомендуем вытяжку с минимальной производительностью 1200 кубических футов в минуту, но вы не пожалеете, выбрав что-то более мощное для летней кухни.


    Внутренний вентилятор скоростной

    Многие вентиляторы имеют регулируемую скорость внутренних вентиляторов, поэтому вытяжной колпак подходит для различных условий, скорости ветра и уровня задымленности. Ищите эту функцию, если у вас переменный ветер или вы хотите большей гибкости с вашей системой вентиляции. Эта функция не является обязательной, но может оказаться полезной в зависимости от ваших индивидуальных предпочтений.

    Крышка крыши и воздушный поток

    Прежде чем покупать вытяжной колпак, решите, будете ли вы использовать вытяжку на крыше или на внешней стене, чтобы дым выходил.Если вы не уверены, что лучше всего подходит для вашей настройки, поговорите со специалистом о возможных вариантах. Вентиляционные отверстия на крыше обычно являются более прямым способом выхода воздуха, но внешняя стена может быть лучшим вариантом для вашей летней кухни.


    Расположение вытяжки

    Мы рекомендуем около 36 дюймов от основания стойки до основания вытяжки. Не стоит ставить его слишком высоко, иначе дым не улавливается. Если он будет слишком низким, вы будете биться головой.


    Размеры вентиляционных отверстий

    Если вы готовите на улице, размер вентиляционного отверстия очень важен.Если он слишком маленький, он не будет улавливать достаточно дыма. Выберите вентиляционное отверстие размером не менее 10 дюймов. Для более крупных грилей вам может потребоваться двойное вентиляционное отверстие или другие функции, которые увеличивают общий размер вентиляционного отверстия.

    Вентиляционное отверстие на крыше или внешняя стена?

    Мы рекомендуем около 36 дюймов от основания стойки до основания вытяжки. Не стоит ставить его слишком высоко, иначе дым не улавливается. Если он будет слишком низким, вы будете биться головой.


    Вопросы гарантии

    При установке летней кухни важно проконсультироваться со специалистом.Чрезмерное тепло от уличной кухни может вызвать преждевременный износ и выцветание черепицы. Неправильная вентиляция может привести к аннулированию гарантии на вашу крышу, поэтому убедитесь, что вентиляция соответствует приведенным выше рекомендациям.

Передаточные решетки | Building America Solution Center

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Контрольный список для полевых работ оценщика

Система HVAC.
6. Установка качества воздуховодов - применяется к воздуховодам отопления, охлаждения, вентиляции, вытяжки и уравновешивания давления, если не указано в сноске.
6.2 Спальни со сбалансированным давлением (например, с использованием передаточных решеток, отводных каналов, специальных обратных каналов, дверей с подрезкой) для достижения измеренного Рейтером перепада давления ≥ -3 Па и ≤ +3 Па по отношению к основному корпусу дома, когда все кондиционеры работают.Конфигурация теста и альтернативный вариант соответствия в сноске 34. 34

Сноска 34) Пункт 6.2 не применяется к вентиляционным или вытяжным каналам. Для системы HVAC с многоскоростным вентилятором при проверке этого требования должна использоваться самая высокая расчетная скорость вентилятора. При проверке этого требования двери, отделяющие спальни от основной части дома (например, дверь между спальней и коридором), должны быть закрыты, а двери в комнаты, в которые можно войти только из спальни (например, дверь между спальней и коридором).г., туалет, санузел) должны быть открытыми. В качестве альтернативы пределу ± 3 Па, измеренный Рейтером перепад давления ≥ -5 Па и ≤ +5 Па разрешается использовать для спален с расчетным расходом воздуха ≥ 150 кубических футов в минуту. Давление, измеренное Рейтером, должно быть округлено до ближайшего целого числа для оценки соответствия.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.

Подрядчики по кондиционированию воздуха Америки (ACCA)

Подрядчики по кондиционированию воздуха Америки.1995. Руководство ACCA T Основы распределения воздуха в жилых и малых коммерческих зданиях. В Руководстве T содержится подробная информация по выбору, размеру и размещению диффузоров приточного воздуха, решеток и регистров, а также решеток возврата.

Ассоциированный совет по воздушным барьерам (AABC)

Ассоциированный совет по воздушным барьерам. 2002. Национальные стандарты AABC для общего баланса системы 2002 г. В руководстве подробно описаны минимальные стандарты для общего баланса системы.

Национальное бюро экологического баланса (NEBB)

NEBB Раздел 15990 - Тестирование, регулировка и балансировка.NEBB - это сертификационная ассоциация, члены которой проводят испытания, регулировку и балансировку (TAB) систем отопления, вентиляции и кондиционирования воздуха, а также систем ввода в эксплуатацию и ретро-комиссии зданий. Этот документ представляет собой процедурные стандарты TAB.

2009 , 2012 , 2015 , 2018, и 2021 Международный кодекс энергосбережения

Этот раздел специально не рассматривается в IECC.

2009 , 2012 , 2015 , 2018 и 2021 Международный жилищный код

Эта тема специально не рассматривается в IRC.

Правильное использование вентиляционных отверстий гриля - контроль температуры с помощью вентиляционных отверстий

Использование угольного гриля Приточные и вытяжные вентиляционные отверстия на угольном гриле предназначены для определенной цели: для использования в качестве основных средств контроля температуры.

В угольном гриле или коптильне нет выделенных топливных линий.Пока вы не овладеете искусством гриля и копчения на углях, придется много гадать, чтобы найти баланс и идеальную температуру, которая соответствует вашим потребностям.

Вот важный факт: Постоянно поднимать крышку на угольном гриле, когда угли оптимальны, а мясо готовится - это не рекомендуется .

Да, у вас возникнет соблазн взглянуть, и да, вероятно, есть немного наметки и соуса, но сейчас подходящее время для этих приложений.

Терпение и практика делают барбекю идеальным. Постоянный подъем крышки нарушает баланс времени приготовления.

Каждый раз, когда вы поднимаете крышку на угольном гриле, поток кислорода проносится по углям. Он направляет поток тепла на продукты, лежащие на решетках гриля.

При снятой крышке гриля пища готовится слишком быстро и слишком горячо. Сахар в соусах и маринадах может опалить. И образуется узор; поднимая крышку, намазывая пищу и вдавливая мясо в решетки, вызывая новые вспышки. Этот цикл может быстро нарушить целостность еды.

Эта химическая реакция, известная как горение, на самом деле заставляет древесный уголь гореть более горячими струями и может вызвать вспышку, когда жир и сок падают, воспламеняя угли внизу.

Вот где важно правильно использовать вентиляционные решетки.

При использовании заслонок на впуске и выпуске сокращается количество раз, необходимое для подъема крышки.

Вы не будете смотреть, как выпекается пирог с открытой дверцей духовки, поэтому оставьте крышку в покое и займитесь регулированием температуры и скорости, с которой угли сгорают кислородом, с помощью вентиляционных отверстий гриля.

При открытой крышке вентиляционные отверстия решетки помогают поддерживать температурный баланс и поток кислорода. Подробнее о кислороде в следующем разделе - очень важном химическом элементе , необходимом при использовании вентиляционных отверстий гриля.

Вы проектируете летнюю кухню? Не экономьте на вытяжке - она ​​вам обойдется в

.

При проектировании летней кухни большинство людей меньше всего думает о вытяжке и вентиляции, но они должны быть одними из первых. Вытяжка не делает ничего интересного, поэтому о ней легко забыть.Но экономия на вентиляции может привести к тому, что кухня на открытом воздухе станет непригодной для использования.

Почему вытяжка так важна? Потому что дым, жир и тепло нужно куда-то девать. Если ваша летняя кухня не полностью открыта, необходима вентиляция, чтобы сохранить пространство как можно более защищенным от дыма. По словам представителя Blaze Rep Пейдж Ривет, вытяжка также уменьшает обесцвечивание вашей летней кухни и предотвращает потенциально опасные скопления.

Однако не все вытяжные колпаки одинаковы.Итак, что же делает вытяжку хорошей? Не существует универсального ответа, но есть определенные характеристики, на которые следует обратить внимание, чтобы ваша летняя кухня работала наилучшим образом.

При поиске вытяжного колпака первое, на что следует обратить внимание, это рейтинг CFM - сколько воздуха вытяжной колпак может перемещать. Чем выше CFM, тем мощнее вытяжной колпак. Вытяжные колпаки для внутренних помещений обычно имеют рейтинг 300-600 CRM, из которых 900 CRM - самый высокий.

Вентиляционная вытяжка Blaze состоит из двух независимых и индивидуально управляемых четырехскоростных двигателей мощностью 1000 куб.С такой мощностью у дыма нет шансов.

Повышенная мощность приведет к увеличению шума, не так ли? Неправильный. Вытяжка Blaze Vent Hood на удивление тихая, поэтому вы можете развлекать своих гостей, даже когда двигатели работают на полной скорости.
Глубина вытяжки имеет решающее значение для максимального удаления дыма. Сможет ли вытяжной колпак удалить дым, выходящий из передней части гриля, когда вы его открываете? При стандартных 27-дюймовых вытяжках большинство вытяжек не справляются с дымом, поскольку кухонные столешницы на открытом воздухе обычно имеют глубину 30 дюймов.Некоторые компании предлагают удлинители капота, чтобы компенсировать разницу, но это уже другая цена. В Blaze наша вентиляционная вытяжка имеет стандартную глубину 36 дюймов, что обеспечивает максимальное удаление дыма.

Еще одна вещь, которую следует учитывать, - это простота использования. Есть сложные инструкции или детали? Конструкция вентиляционного кожуха должна быть простой, с упором на повышение производительности, простоту обслуживания, снижение шума и многое другое.

От компонентов, которые можно мыть в посудомоечной машине для легкой очистки, до специально разработанных перегородок, которые улавливают максимальное количество жира перед воздуховодом, чтобы предотвратить скопления, вытяжка Blaze Vent Hood была разработана с учетом требований безопасности клиентов.Грязный вытяжной колпак представляет собой риск возгорания жира, поэтому выбор вытяжного колпака, который легко чистить, должен быть приоритетом.

Хотя вытяжка необходима для большинства уличных кухонь, она редко становится предметом разговора или центром внимания. Вытяжки предназначены для вентиляции - не усложняйте ситуацию. Вентиляционная вытяжка Blaze добавила к вентиляционной вытяжке еще одну особенность - четыре регулируемых галогенных лампы для освещения варочной поверхности по мере необходимости, - но это настолько необычно, насколько возможно.

Наконец, есть ли гарантия на вытяжной колпак? Не все из них.Многие бренды предлагают ограниченную гарантию - обычно один или три года на определенные компоненты. Тем не менее, вытяжка Blaze Vent Hood поставляется с непревзойденной пожизненной гарантией Blaze на все детали из нержавеющей стали. На электрические детали не распространяется пожизненная гарантия, но на них по-прежнему действует гарантия сроком на один год.

Если вы обсуждаете необходимость вентиляции, остановитесь. Хотя вы можете рассматривать вытяжку как способ сэкономить деньги, стоимость установки вытяжки после завершения строительства на летней кухне составляет пару тысяч - значительно выше, чем если бы вы делали это с самого начала.Сэкономьте деньги, вложив немного больше с самого начала. Чтобы получить беспроблемную вентиляционную вытяжку с максимальной мощностью по доступной цене, обратитесь к местному торговому представителю Blaze Grills.

Десять главных проблем при проектировании систем вентиляции жилых помещений

Эта статья является выдержкой из «Руководства по вентиляции» Армина Радда. Эту публикацию можно заказать онлайн на сайте www.buildingsciencepress.com. Опыт - отличный учитель, но много плохого опыта можно избежать с помощью образования. Это цель данной Инсайта.Следование некоторым основным несложным рекомендациям по проектированию может во многом помочь избежать большинства проблемных мест.

1. Воздуховоды, фитинги и решетки

Следуя инженерным процедурам, можно потратить много времени и усилий на проектирование воздуховодов и фитингов для системы вентиляции. Самая известная из этих процедур - это Руководство D американских подрядчиков по кондиционированию воздуха (ACCA). Однако такой уровень детализации обычно не требуется для систем вентиляции жилых помещений. Ниже приведены несколько простых правил здравого смысла, которые пригодятся вам в большинстве ситуаций:

  • Изменяйте направление воздушного потока как можно реже и плавно.

  • Потяните внутреннюю облицовку гибкого канала до упора, чтобы избежать эффекта спирального «гармошки», который вызывает большое сопротивление потоку, или используйте гладкий металлический канал.

  • Начните с размера выходного / входного патрубка вентилятора. Используйте этот размер, если длина воздуховода достаточно мала (менее 10 футов). Увеличьте размер воздуховода на 1 дюйм, если участок воздуховода небольшой (менее 25 футов) и имеется мало фитингов (менее 3). Увеличьте размер воздуховода на 2 дюйма, если он длинный или имеется много фитингов.Подберите настенный колпачок или кровельный домкрат в соответствии с окончательным размером воздуховода.

  • Заделайте все стыки долговечным материалом. Лучше всего проточная мастика. Некоторые ленты, внесенные в список UL 181, также могут хорошо работать на чистых поверхностях, но не используют ленту на тканевой основе.

Выходное соединение для стандартных вытяжных вентиляторов для ванной обычно имеет диаметр 3 дюйма. Лучшие вентиляторы - 4 дюйма. Выносные вентиляторы обычно имеют входные или выходные патрубки диаметром 4, 6 или 8 дюймов. Гладкие переходники / переходники для изменения размеров воздуховодов обычно доступны и недороги.Не игнорируйте нечетные размеры воздуховодов диаметром 5 и 7 дюймов. Хотя они реже складываются, они доступны и могут значительно облегчить достижение нужного воздушного потока.

Если вы проектируете систему воздуховодов, при планировании участков и размеров воздуховодов запланируйте скорость воздуха:

  • 750 футов / мин или меньше для вытяжных каналов после вентилятора

  • 350 футов / мин или меньше для вытяжных каналов перед вентилятором (также называемых воздухозаборниками)

  • 500 футов / мин или меньше для приточных каналов

Это поможет снизить статическое давление и шум, сохраняя при этом выброс и эффективность.Бросок и эффективность зависят от того, насколько хорошо воздух поступает в комнату, чтобы он хорошо смешивался с комнатным воздухом. 10 ”Воздуховоды

Вытяжные вентиляторы в одном жилом помещении могут иметь общий вытяжной канал, но каждый вентилятор должен иметь обратную заслонку, чтобы предотвратить движение воздуха от одного вентилятора обратно через другой.

Штампованные металлические решетки - наименее дорогие, но не регулируемые и наименее эффективные. В местах присутствия влаги следует использовать алюминий, а не сталь. Решетки с регулируемыми изогнутыми пластинами, позволяющими направить поток в зависимости от ситуации, стоят вложенных средств. Решетки со средствами регулировки объема воздушного потока могут помочь с балансировкой, но есть ограничения. Встроенные балансировочные демпферы лучше регулируют воздушный поток.

Многие хорошие пластиковые решетки доступны в размерах, подходящих для вентиляционных каналов.Лучшие решетки имеют средства, закрывающие воздушный поток, и имеют изогнутые поверхности типа диффузора для равномерного распределения воздуха с небольшим шумом.

2. Конденсация и плесень в воздуховодах или на них

Конденсация возникает, когда воздух влажный, а поверхности холодные. Чтобы быть более конкретным, температура поверхности должна быть равной или ниже температуры точки росы воздуха, чтобы произошла конденсация.

Банка из-под газировки, которую вы достаете из холодильника, имеет температуру около 36 ° F. Летом в зданиях с кондиционированием воздуха температура точки росы воздуха в помещении обычно составляет 55 ° F или выше.В таких условиях на банке с газировкой может образовываться конденсат. Зимой, если температура в помещении составляет 68 ° F, а относительная влажность в помещении менее 30%, тогда температура банки с газировкой немного выше, чем точка росы в помещении, и конденсации не будет.

Подумайте о внутренней поверхности каналов подачи центральной системы кондиционирования воздуха в конце цикла охлаждения, например о поверхности банки с газировкой. Затем представьте себе влажный вентиляционный воздух, проходящий через эти воздуховоды от одноточечного приточного вентилятора или HRV.Температура поверхности приточного воздуховода составляет от 50 до 55 ° F, а точка росы летнего вентиляционного воздуха обычно выше 65 ° F во влажном климате. Это условия для конденсации внутри центральных приточных каналов. Если это произойдет в течение достаточного времени, будет расти плесень.

Следовательно, не рекомендуется нагнетать вентиляционный воздух из блоков HRV / ERV или других отдельных приточных вентиляторов в центральные приточные каналы во время влажных наружных условий. Подача вентиляционного воздуха через HRV / ERV или другие отдельные приточные вентиляторы в обратную сторону каналов центральной системы также может быть рискованной, поскольку воздух все еще может проходить через центральную вентиляционную установку, когда она выключена.Такой сценарий маловероятен, если на входе в вентиляционную установку установлен воздушный фильтр MERV 8 или выше. В любом случае, если центральная установка кондиционирования воздуха включена одновременно с подачей наружного воздуха, высокая степень смешивания рециркуляционного воздуха с наружным воздухом устраняет проблему конденсации.

Это более целесообразно, если соотношение смешивания, по крайней мере, 3 частей внутреннего воздуха смешивается с 1 частью внешнего воздуха, и воздух впрыскивается перед фильтром центральной системы.

Следующие вентиляционные каналы необходимо изолировать, чтобы избежать конденсации:

  • Любой вытяжной вентиляционный канал, проходящий через холодные в зимнее время помещения (предотвращает образование конденсата внутри канала).

  • Любой канал приточной вентиляции в кондиционируемом помещении (предотвращает образование конденсата внутри канала летом и на внешней стороне канала зимой).

3. Короткое замыкание

Короткое замыкание вентиляционного воздуха происходит, когда вентиляционный воздух входит и покидает пространство или воздуховод до того, как он успеет достаточно хорошо смешаться с комнатным воздухом, чтобы выполнить работу, для которой он был предназначен, то есть , чтобы адекватно разбавить загрязняющие вещества.

Чаще всего короткое замыкание происходит с блоками HRV и ERV, которые подключены только к стороне возврата или подключены как к стороне подачи, так и к стороне возврата центральной системы кондиционирования воздуха.Такая конфигурация является обычной практикой, поскольку она снижает начальную стоимость по сравнению с независимой системой с полностью герметичными каналами. Чтобы эта конфигурация работала, центральный системный вентилятор должен работать всякий раз, когда HRV / ERV включен. Не следует полагаться на использование переключателя включения вентилятора термостата для решения этой проблемы. Если центральный вентилятор не заблокирован с HRV / ERV, тогда система вентиляции будет просто рециркулировать с наружным воздухом, не оказывая положительного влияния на качество воздуха в помещении до тех пор, пока не появится запрос термостата для работы центрального вентилятора для обогрева или охлаждения.Постоянная работа центрального вентилятора приведет к высокому потреблению электроэнергии и плохому контролю влажности в период охлаждения во влажном климате. Потребление энергии можно снизить за счет использования таймера для сокращения часов работы системы вентиляции и центрального вентилятора, а также за счет использования центрального вентилятора ECM.

Другой пример короткого замыкания - вытяжной вентилятор, расположенный в подсобном помещении за пределами гаража, забирает большую часть воздуха из гаража и выводит его на улицу.Это произойдет, если путь наименьшего сопротивления для воздуха, перемещаемого вытяжным вентилятором, будет через утечку в ограждении, разделяющем гараж и подсобное помещение. Аналогичный сценарий короткого замыкания может быть верен для любого одноточечного вытяжного вентилятора, расположенного в закрытом помещении.

Короткое замыкание вентиляционного воздуха также может произойти в любой системе, в которой воздух подается в непосредственной близости от места возврата воздуха. Если размещение выпускного или впускного отверстия не допускает значительного разделения, обязательно используйте решетку, которая будет отбрасывать приточный воздух от обратного впускного отверстия.

4. Отсутствие распределения вентиляционного воздуха

Отсутствие распределения вентиляционного воздуха всегда происходит при коротком замыкании. Однако недостаточное распределение воздуха может также произойти из-за отсутствия воздуховодов или смешивания во всем доме.

Лучший способ обеспечить правильное распределение вентиляционного воздуха - сначала избежать короткого замыкания, затем направить вентиляционный воздух в каждую комнату или периодически включать центральный вентилятор системы для достижения равномерного смешивания между всеми комнатами.

5. Воздушный поток для комфорта

Невозможно обеспечить вентиляционный воздухообмен без движения воздуха.Некоторые люди более чувствительны к потоку воздуха из воздуховодов, чем другие. Эффективная система вентиляции не вызовет жалоб на неудобный воздух. Если система вентиляции раздражает пассажиров, они не будут ее использовать. Когда система вентиляции не используется, могут возникнуть проблемы, связанные с долговечностью здания, комфортом и здоровьем людей.

Выхлопной воздух не вызывает неприятных ощущений, связанных с воздухом, потому что поток воздуха там, где люди могут его почувствовать, медленный и рассеянный.

Приточный воздух, будь то вентилятор или центральная система отопления, вентиляции и кондиционирования воздуха, может вызывать дискомфорт из-за его температуры, влажности, скорости, направления и объемного расхода.Температуру и влажность необходимо регулировать путем кондиционирования воздуха перед доставкой.

Скорость, направление и объемный расход должны определяться правильной конструкцией воздуховода, размещением решетки и ее характеристиками. Слишком много воздуха, слишком быстрое перемещение людей вызывает дискомфорт даже при комнатной температуре. Если воздух холоднее, чем в помещении, и если люди ведут сидячий образ жизни (например, лежат в постели), следует проявлять еще большую осторожность, чтобы избежать прямого контакта. Лучше всего избежать неудобного прямого контакта:

  • подавать меньшее количество воздуха в большее количество мест;
  • избегать размещения решетки непосредственно над местами, где, вероятно, будут находиться сидячие люди; и
  • с использованием решеток, которые заставляют приточный воздух быстро смешиваться с окружающим воздухом помещения.

Следующие инструкции относятся к системам вентиляции, которые периодически включают центральный кондиционер для распределения воздуха и смешивания по всему дому:

  • Обучите клиента цели периодической работы вентилятора кондиционера и ее важности для всего дома распределение воздуха для вентиляции в доме и вытекающие из этого преимущества более однородных комфортных условий.

  • Не подключайте к приточному регистру воздуховод диаметром более 8 дюймов, за исключением, возможно, высоких потолков на открытых площадках.

  • Не загружайте регистр подачи в спальню с воздуховодом более 6 дюймов и поддерживайте скорость воздуха в канале ниже 500 футов / мин, что будет поддерживать объемный расход ниже 100 кубических футов в минуту.

  • Поместите регистры так, чтобы чтобы воздух не попадал прямо на кровати. Двусторонние и трехходовые регистры также помогут равномерно отвести воздух, не концентрируя поток в одном направлении. Это особенно важно для главных спален. Например, используйте два регистра подачи в главной спальне в качестве в отличие от одного большого регистра: всегда разделяйте 8-дюймовый канал на два 6-дюймовых канала для главных спален.

6. Откуда поступает наружный воздух?

Поскольку основное предположение о вентиляции всего дома состоит в том, что более загрязненный внутренний воздух разбавляется менее загрязненным наружным воздухом, важно, чтобы приток вентиляционного воздуха происходил из известного места для свежего воздуха. Это недостаток вытяжной вентиляции и преимущество приточно-сбалансированной вентиляции.

При вытяжной вентиляции источник наружного воздуха не может быть известен, потому что он просто попадает через ограждение здания по пути наименьшего сопротивления, которое постоянно меняется из-за силы ветра и эффекта стека в окружающей среде.Вентиляционный воздух может проходить через различные проходы ограждения здания, связанные с гаражом, подпольем, чердаком или щелями в фундаменте, и все это, вероятно, повысит уровень загрязнения внутри помещения. Когда воздух поступает внутрь через ограждение здания, все, с чем он соприкасается, может повлиять на уровень его загрязнения. Строительные материалы могут выделять летучие органические соединения и твердые частицы или иметь поверхностную плесень, а внутри стен могут находиться посторонние загрязнители.

С другой стороны, приточная или сбалансированная вентиляция позволяет планировать точку забора наружного воздуха.Международный жилищный кодекс запрещает источники наружного воздуха следующим образом:

Наружный или рециркуляционный воздух для системы принудительного воздушного отопления или охлаждения не должен забираться из следующих мест:

  1. Ближе, чем в 10 футах от выпускного отверстия прибора, вентиляционное отверстие из водопроводной дренажной системы или выпускное отверстие вытяжного вентилятора, если только выходное отверстие не находится на 3 фута выше входного отверстия для наружного воздуха.

  2. Где есть легковоспламеняющиеся пары; или если они расположены менее чем на 10 футов над поверхностью любой примыкающей дороги или проезжей части; или где находится на уровне класса на тротуаре, улице, переулке или подъездной дорожке.

Это покрывает большую часть потенциальных проблем, но лучше просто избегать размещения воздухозаборника на крыше по следующим причинам:

  • Воздух из выхлопных труб, вентиляционных отверстий и дымоходов может быть слишком легко повторно уносится в воздухозаборники наружного воздуха из-за вероятности ошибок при размещении воздухозаборников на достаточно большом расстоянии от выходных отверстий, а также из-за воздействия ветра.

  • Воздухозаборники на черепичных крышах могут втягивать пары или запахи асфальта.

  • Летом воздух, забираемый с крыш, обычно более горячий, чем воздух, забираемый с боковых стен.

  • Дополнительное проникновение в крышу - еще одна потенциальная утечка воды.

Поэтому не рекомендуется забирать вентиляционный воздух с крыши. Лучше забирать воздух для вентиляции через боковые стенки, фронтоны или перекрытия. В двухэтажных домах хорошо работает балочное перекрытие. Для одноэтажных домов, у которых нет фронтона, хорошо подойдет небольшой выступ под 45 градусов в шкафу на внешней стене или в заднем углу гаража, чтобы добраться до боковой стены под карнизом.

В то время как потолок / потолок заднего крыльца может быть удобным местом для размещения наружного воздухозаборника, следует позаботиться о том, чтобы дым от приготовления пищи на открытом воздухе не мог попасть внутрь.

Не рекомендуется прокладывать вентиляционные каналы через потолок карниза . Если воздухозаборник или выходное отверстие наружного воздуха проходят через потолок карниза, а не через боковую стенку, необходимо соблюдать особые меры, чтобы:

  1. не раздавить вентиляционные каналы между верхней пластиной стены и обшивкой крыши;

  2. оставить изоляцию потолка на всю глубину; и

  3. полностью закрывают воздуховоды через готовый потолок на улицу, чтобы поток воздуха не ограничивался и утечка воздуха на чердак и из него не происходила.

7. Скорость потока вентилятора

Производители обычно указывают номинальный воздушный поток на основе статического давления в системе воздуховодов. Чем выше статическое давление, тем меньше расход воздуха. Два номинальных значения: 0,1 дюйма водяного столба (вод. Ст.) И 0,25 дюйма вод. Столба. В паскалях (Па) эти точки составляют 25 Па и 62,5 Па.

Правильно спроектированные и установленные системы должны поддерживать статическое давление ниже 0,25 дюйма вод. Ст. Однако нередко можно найти системы в полевых условиях при 0.От 4 до 0,6 дюйма вод. Ст. (От 100 до 150 Па). В зависимости от конкретного вентилятора и его способности выдерживать высокое статическое давление в таких системах может быть недостаточный воздушный поток.

8. Проверка потока вентилятора

После установки необходимо проверить фактический расход воздуха путем тестирования и сравнить с расчетным расходом воздуха. Наиболее распространенным измерительным прибором для измерения объемного расхода (куб.футов в минуту) является вытяжной шкаф. Вытяжной колпак помещается над решеткой подачи или возврата, а калиброванная сетка скорости внутри кожуха измеряет расход воздуха.

Откалиброванный вентилятор, который обычно используется для проверки воздуховодов на утечку воздуха, может использоваться для обеспечения наиболее точных измерений воздушного потока вентиляции. Коробка, подключенная к откалиброванному вентилятору, помещается над решеткой подачи или возврата, и перепад давления между коробкой и комнатой сводится к нулю за счет увеличения скорости вентилятора. Когда разность давлений равна нулю, измеренный поток воздуха через откалиброванный вентилятор представляет собой поток воздуха, создаваемый вентилятором.

Проточные решетки, также называемые проточными станциями, могут использоваться вместе с воздуховодами.Путем измерения перепада давления на проточной станции можно рассчитать воздушный поток, используя диаграмму или уравнение, предоставленное производителем. Для этих устройств обычно требуется некоторое прямое расстояние до и после воздуховода для получения надежных результатов.

Другие портативные устройства могут измерять скорость воздуха в воздуховоде или на лицевой стороне решетки, но получение средней скорости по всему поперечному сечению затруднительно и более неопределенно.

9. Шум

Уровни шума для вентиляторов измеряются в сонах.В литературе по HVI говорится, что уровень звука 1 сон примерно такой же, как у тихого холодильника, работающего в тихой комнате. Вентиляторы, используемые для вентиляции, должны иметь мощность 1 сон или меньше, если они не устанавливаются удаленно или не являются частью центральной системы распределения воздуха. Слишком шумные вентиляторы вызывают жалобы или отключаются.

Даже вентилятор с низким уровнем шума станет шумным при неправильной установке воздуховода. Неправильный воздуховод приводит к чрезмерной турбулентности воздуха и / или высокому статическому давлению. Несколько простых правил для уменьшения шума вентилятора и воздушного потока:

  • Поддерживайте статическое давление в системе воздуховодов ниже нуля.3 дюйма w.c.

  • Не изменяйте направление воздушного потока на нагнетательной стороне вентилятора на расстоянии не менее 18 дюймов после вентилятора.

  • Если воздуховоды для удаленных вентиляторов короткие (менее 8 футов), используйте гибкий воздуховод.

  • По возможности подвесьте удаленные вентиляторы с помощью металлических ремней или зажимов. В противном случае используйте звукопоглощающий материал под точками крепления, если они крепятся к каркасу или опираются на него.

10. Техническое обслуживание

Техническое обслуживание должно быть простым, иначе оно не будет выполнено.Забитые воздушные фильтры, вероятно, являются наиболее частой неисправностью при обслуживании. Доступ к воздушным фильтрам должен быть легким. Они должны быть либо моющимися, либо доступными для покупки, желательно в обычных магазинах для дома. Воздухозаборники, проходящие через балки первого этажа, требуют ежегодной чистки. Избегайте размещения воздухозаборников на высоте менее 12 дюймов от земли.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
