Калориферы для приточной вентиляции – основные виды, обзор и расчет.

Главная » Приточная вентиляция » Калориферы для приточной вентиляции — обзор и расчет основных видов

Обеспечить оптимальный доступ свежего и чистого воздуха в жилые помещения, особенно в теплое время довольно простое задание. Для этого лишь необходимо, чтобы приточная вентиляция была оснащена вентилятором с достаточной мощностью.

[contents]

Однако в зимний период следует радикальным образом изменить сложившееся понятие на обустройство всей вентиляционной системы. В данном случае особое внимание рекомендуют обращать на калориферы для приточной вентиляции, которые возьмут на себя полную заботу об установлении свободного доступа в жильё достаточного количества теплого воздуха и благоприятного микроклимата в комнатах.

Калорифер – это устройство (оборудование), предназначенное для осуществления теплообмена путем нагревания потока воздуха при помощи соприкосновения его с определенным количеством нагревающих элементов.

Устанавливается такой прибор в вентиляционных системах, как в виде отдельно стоящих модулей, так и в комплексе с моноблочными конструкциями.

Содержание

Виды калориферов, используемых в вентиляционных системах приточного типа
Методы обвязки
Определение необходимого значения мощности установки

Виды калориферов, используемых в вентиляционных системах приточного типа

Выбор подобных устройств для основывается, как правило, на нескольких основных факторах, в число которых входят производительность, общая площадь помещения, мощность оборудования, а также климатические особенности конкретной местности. С учетом всех перечисленных характеристик применяют следующие виды:

электрокалориферы для приточной вентиляции – применение данного вида нагревателей считается наиболее экономически оправданным, исходя из того, что электрокалорифер не требует выполнения подводки сложных коммуникаций (достаточно подключить устройство к электроснабжению) и оборудован специальными ТЭНами для максимально эффективного теплообмена, которые преобразовывают энергию электрического типа в тепловую.
водяные калориферы для приточной вентиляции – их основное назначение заключается в нагреве воздуха в вентиляционных системах с круглым и прямоугольным видом сечения, поэтому они успешно применяются для отопления коттеджей, магазинов, крупных комплексов, складов и помещений, в том числе животноводческих ферм.

Использование электрических калориферов эффективно при площади вентилируемого помещения в пределах 100-150м2. Главными достоинствами подобных калориферов является простота монтажных работ и их общедоступность, а недостатком – высокий уровень энергопотребления.

Водяные калориферы являются довольно практичными, выгодными и надежными устройствами для эффективного обогрева воздуха больших объемов (более 150 м2) и не нуждаются в постоянном или частом обслуживании. Качество их работы полностью зависит от наличия автоматического управления.

При установке в верхней точке с направлением вниз калорифер водяного типа способен быстро и легко выравнивать температуру воздушной массы помещения, благодаря оснащению данного вида теплообменников специальным термостатом. Для более качественного обогрева такие устройства могут объединяться в единую конструкцию.

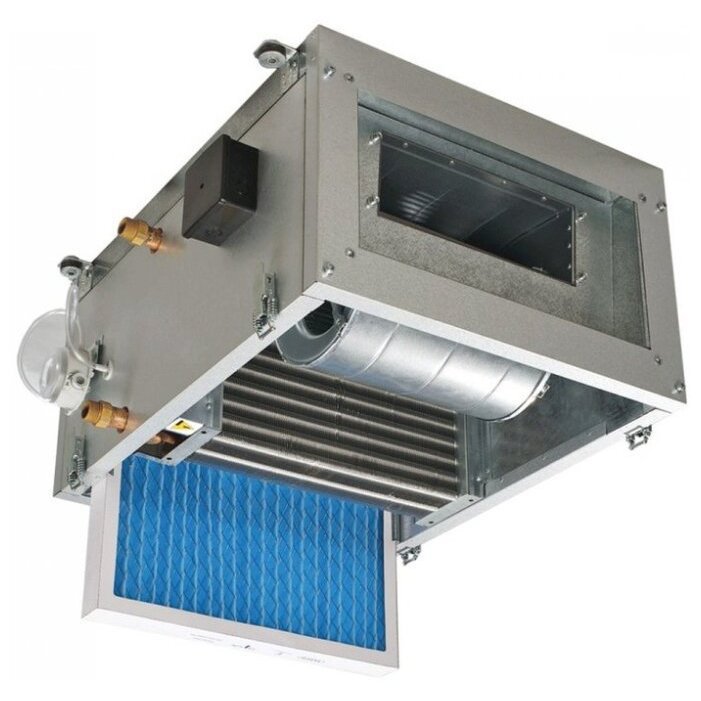

Система вентиляции на основе водных калориферов функционирует по схеме: поступающий через воздухозаборные сетки внешний воздушный поток, пройдя сквозь жалюзийные решетки, попадает в участок фильтров, в которых проходит процедура непосредственной его очистки от пыли и всевозможных механических включений. После чего очищенный воздух поступает в калорифер для дальнейшего нагрева посредством тепла, отдаваемого магистральной водой.

Среди широкого ассортимента водяных нагревателей особую популярность получили калориферы с применением биметаллического и алюминиевого оребрения элементов.

Методы обвязки

Регулирующий арматурный каркас (обвязка калорифера приточной вентиляции) в зависимости от используемого источника поступления нагретой воды зачастую осуществляется двумя способами:

применение двухходовых вентилей – в случаях использования городской сети, в которой не фиксируется расход обратного количества воды, существует только необходимость поддержания постоянства температуры;
использование трехходовых вентилей – в случаях потребления с бойлера или котельной, где строго фиксируется расход обратного объема воды, а любые изменения влияют на нормальное функционирование всей системы. Также вам будет полезно прочитать как организовать вентиляцию в котельной загородного дома.

является очевидной необходимостью, поскольку позволяет контролировать производительностью оборудования и предохраняет его от излишнего промерзания в зимний период времени.

Определение необходимого значения мощности установки

При подборе нагревательного оборудования для обустройства приточной вентиляции нужно в обязательном порядке необходимых показателей:

производительности на основе наружного воздушного потока окружающей среды;
давления, которое создается работой вентиляторов;
общей мощности нагревательного прибора;
площади трубоотводов подачи воздуха;
допустимой нормы возникновения различного рода шумовых эффектов;
скорости проникновения воздушных потоков.

Особое внимание уделяется определению уровня мощности калорифера.

Процесс установки калориферов применяется в приточных вентиляционных системах в целях нагрева внешнего воздуха преимущественно в холодное время. Показатель мощности возможно рассчитать на основе параметров производительности вентиляции, минимальной, а также заданной температуры воздушных потоков, как снаружи, так и на выходе. Для эффективной работы приточная система зачастую оснащается регулятором мощности, предназначенного для снижения в холодный период времени скорости вращения вентилятора.

, следует учитывать ряд существенных правил и ограничений:

возможность применения разного типа питания;
трехфазное подключение необходимо при использовании калорифера мощностью более 5кВт. В данном случае трехфазное питание является наиболее приемлемым вариантом, поскольку при этом ток будет гораздо ниже.

Максимально допустимое значение тока, потребляемого калориферным оборудованием, рассчитывается на основе довольно простой формулы:

I = P (мощность) /U (напряжение питания)

Для однофазного напряжения значение U приравнивают к 220В, при трехфазном питании – 660В.
Немаловажным параметром также является температура приточного воздушного потока при нагревании калорифера заданного параметра мощности, которая рассчитывается по формуле:

T =2.98 x P (мощность) / L (производительность вентиляционной системы)

Стандартные значения рассчитываемой мощности калориферной установки для квартир и домов может составлять 1-5кВт и 5-50кВт – на предприятиях или в офисе. В случаях невозможности применения электрического типа калориферного прибора с заданной мощностью, следует прибегнуть к установке водяного калорифера, который использует в виде основного тепла воду из различных систем отопления, в том числе автономное или центральное.

В целом, в небольших помещениях целесообразнее устанавливать калориферы для приточной вентиляции на электрической основе, так как они удобны в эксплуатации и не занимают много времени при установке. Для строений с большой площадью наилучшим вариантом станет монтаж водяных калориферов, благодаря которым значительно экономится электроэнергия и уменьшаются энергозатраты, необходимые для подогрева воды.

виды, устройство и расчет мощности

Калорифер, или канальный нагреватель — общее название трубных приборов, посредством которых осуществляется нагрев воздушных масс внутри помещения. В такой установке может циркулировать горячая вода, воздух или пар.

Содержание

1 Что такое калорифер и для чего он нужен
2 Виды
- 2.1 Водяной
- 2.2 Паровой
- 2.3 Электрический
3 Расчёт мощности
- 3.1 Таблица: расчёт мощности для основных параметров вентиляционной системы
- 3.2 Таблица: показатели мощности электрического, парового и водяного канального нагревателя

Что такое калорифер и для чего он нужен

Он представляет собой своеобразный теплообменник, в котором источником тепла являются воздушные потоки, соприкасающиеся с нагревательными элементами. Посредством прибора выполняется прогрев приточного воздуха в вентиляционных системах и сушильном оборудовании.

Схема демонстрирует место калорифера в канальной вентиляционной уставновке

Монтируемый прибор может быть представлен отдельным модулем или входить в состав моноблочной вентиляционной установки. Сфера применения представлена:

первоначальным нагревом воздуха в приточных системах вентиляции с подачей воздушного потока с улицы;
вторичным нагревом воздушных масс при рекуперации в системах приточно-вытяжного типа, регенерирующих тепло;
вторичным нагревом воздушных масс внутри отдельных помещений для обеспечения индивидуального температурного режима;
прогревом воздуха для его подачи в кондиционер зимой;
резервным или дополнительным отоплением.

Энергетическая эффективность канального воздухонагревателя любой конструкции определяется коэффициентом тепловой отдачи в условиях определённых энергетических затрат, поэтому при значительных показателях тепловой отдачи прибор принято считать высокоэффективным.

Обвязка в приточной вентиляционной системе регулирующего арматурного каркаса выполняется посредством двухходовых вентилей в городской сети, а также трёхходовыми вентилями при использовании котельной или бойлера. При помощи установленного обвязочного узла легко контролируется производительность используемого оборудования, и минимизируется риск промерзания зимой.

Виды

Отопительно-вентиляционная техника представлена преимущественно водяными и паровыми приборами.

Потоки воздуха проходят через несколько узлов системы

Предпочтение чаще всего отдаётся водяным воздухонагревателям, которые отличаются:

формой поверхности. Они могут быть гладкотрубными и ребристыми, пластинчатыми и спирально-навивными;
характером перемещения теплового носителя. Воздухонагреватели одноходового и многоходового типа.

В зависимости от размеров нагревательной поверхности, все приборы водяного и парового типа представлены четырьмя моделями: самые малые (СМ), малые (М), средние (С) и большие (Б).

Водяной

Калориферами водяного типа обеспечивается прогрев воздуха внутри вентиляционного канала до комфортных температурных показателей посредством энергии теплового носителя, постоянно циркулирующего в радиаторной части оборудования. Жидкостные теплоносители не уступают по своим основным характеристикам аналогам электрического типа, но отличаются повышенными показателями энергопотребления и некоторой сложностью монтажа, поэтому их установка должна осуществляться специалистами.

Принцип действия основан на наличии в конструкции звеньев пустого медного или на основе медных сплавов змеевика, расположенных в шахматном порядке. Также устройство обладает алюминиевыми пластинами, предназначенными для тепловой отдачи. Внутри медного змеевика перемещается нагретая жидкость, представленная водой или гликолевым раствором, в результате чего тепло передаётся воздушным потокам из приточной системы.

На схеме представлены узлы вентиляции с водяным фильтром

К основным преимуществам водяных нагревателей воздуха в системах вентилирования можно отнести высокую эффективность прогрева больших по площади помещений, что обусловлено его конструкционными особенностями.

Корпус и внутренние детали водяного калорифера

боковая часть корпуса;
верхняя и нижняя панели корпуса;
вентиляционный патрубок на задней панели;
теплообменник;
решётка моторной опоры;
лопатки ориентируемого типа;
дополнительная ёмкость для конденсата;
основная ёмкость для конденсата;
верхняя часть корпуса теплообменника;
воздуховод;
фиксирующие прибор кронштейны;
пластиковые угольники.

Основной минус заключается в высоком риске промерзания прибора в условиях резко отрицательных температур, что объясняется наличием в системе воды и требует обязательной защиты от обледенения.

Они представлены металлическими трубками с ребристой наружной частью, увеличивающей эффективность тепловой отдачи. Канальные нагреватели, по трубам которых передвигается нагретый тепловой носитель, а снаружи перемещаются и нагреваются воздушные массы, целесообразно монтировать в прямоугольных вентиляционных системах.

Паровой

Они востребованы промышленными предприятиями с избытком пара, который позволяет обеспечивать технологические потребности устройства. Тепловой носитель в таком приборе представлен паром, подаваемым сверху, а в процессе его прохождения сквозь рабочие элементы теплообменника образуется конденсат.

Тепловым носителем в этом типе калорифере является пар

Все выпускаемые в настоящее время паровые теплообменники в обязательном порядке проходят проверку герметичности посредством сухого воздуха, подаваемого с давлением в пределах 30 бар при погружении устройства в резервуар, наполненный тёплой водой.

К преимуществам приборов в системе кондиционирования и вентилирования относится быстрый прогрев помещения, что объясняется конструкцией такого устройства.

Схематическое изображение главных компонентов парового калорифера

доска с трубами;
боковая щитковая часть;
нагревательный элемент;
прокладка.

Ощутимым минусом парового канального нагревателя является обязательное наличие оборудования, которое непрерывно генерирует пар.

Электрический

Наименее мощные вентиляционные системы экономически целесообразно оснащать обычными электрическими калориферами. Принцип работы устройства основан на прохождении воздушных потоков, подающихся по приточной вентиляционной системе через нагревательные элементы, отдающие часть тепловой энергии. Нагретый воздух подаётся в помещение, а защита от любых перегревов реализуется биметаллическими термовыключателями.

Такие приборы совершенно не нуждаются в подводке слишком сложных или профессиональных коммуникационных систем, поэтому подключаются к уже имеющимся линиям электрического снабжения, что является несомненным плюсом.

Более мощные вентиляционные системы рекомендуется оснащать с электрокалориферами

Внутреннее устройство представлено электронагревателями трубного типа, что обеспечивает максимально эффективный тепловой обмен с окружающими воздушными потоками.

IV — вентиляционный элемент на вытяжной воздух;
PV — вентиляционный элемент на приточный воздух;
PR — теплообменник пластинчатого типа;
KE — электрический нагревательный элемент;
PF — фильтрующая система на свежий воздух;
IF — фильтрующая система на вытяжной воздух;
TJ — температурный датчик на приточный воздух;
TL — температурный датчик на свежий воздух;
TA — температурный датчик на вытяжной воздух;
M1 — мотор клапана воздухообводного типа;
M2 — клапан для свежих воздушных потоков;
M3 — клапан для вытяжных воздушных потоков;
PS1 — дифференциальное реле давления на приточные воздушные потоки;
PS2 — дифференциальное реле давления на воздушные потоки вытяжного типа.

Электрический калорифер включает в себя 14 элементов

Использование электрических приборов может быть оправданным только в вентилируемом помещении, площадь которого составляет менее 100–150 м². В противном случае уровень расхода электрической энергии будет слишком высоким.

Качественная вентиляция в доме избавит от сырости и застоявшегося воздуха. В следующей статье вы узнаете более подробно о монтаже системы приточно-вытяжного типа: https://aqua-rmnt.com/ventilyaciya/pritochno-vyityazhnaya-ventilyatsiya-v-chastnom-dome.html.

Расчёт мощности

Получение воздуха с необходимыми температурными показателями предполагает проведение правильных расчётов и грамотного выбора устройства для вентиляции приточного типа. Даже несмотря на то, что особой популярностью пользуются современные водяные приборы с тепловым носителем в виде горячей воды, при выборе устройства любого типа изначально требуется определиться с его мощностью на основе исходных данных, представленных:

объёмом нагреваемых приточных воздушных масс в м³/ч или кг/ч;
температурными показателями исходных воздушных масс, равными расчётной температуре уличного воздуха в конкретном регионе;
предпочтительным температурным режимом воздушных потоков после нагрева;
температурным графиком теплового носителя, который используется для прогрева.

Упрощённое определение мощности канального нагревателя выполняется в соответствии с простой формулой:

Р = 0,34 × Q × Т

Q — производительность вентиляционной системы в м³/час;

Т — разница температурных показателей на вход и выход в вентиляционном канале.

Таблица: расчёт мощности для основных параметров вентиляционной системы

Производительность, м3	Мощность нагревательного элемента, кВт
80	1,2
160	2,4
240	3,6
330	4,8
510	7,5
730	10,8
1020	15,0
1520	22,5
2030	30,0

Например, объём воздуха в комнате площадью в 20 м² при высоте потолка 300 см, равен 60 м³, поэтому однократный воздухообмен составляет 60 м²/час.

Таблица: показатели мощности электрического, парового и водяного канального нагревателя

Показатели	t воздуха на входе оС
Показатели	0	-5	-10	-15	-20	-25	-30	-35	-40	-45
Мощность кВт	0.06	0.08	0.09	0.11	0.13	0.14	0.16	0.18	0.19	0.21

Подаваемый в помещение с улицы приточный воздух требует обработки, чтобы получить нормативные параметры. Обрабатывать воздушные массы можно фильтрацией, нагревом, охлаждением и увлажнением. Прогрев приточных воздушных потоков осуществляется внутри специального теплообменного оборудования, представленного калориферами.

Жидкостные канальные воздухонагреватели являются сегодня самыми популярными, широко используемыми в большинстве вентиляционных систем. Теплоноситель жидкого типа постоянно перемещается в направлении, которое противоположно воздушным потокам, что обеспечивает эффективное и недорогое отопление, существенно экономящее энергоресурсы и поддерживающее оптимальные микроклиматические условия в помещениях любого типа.

Автор: Владимирович75

ПРИМЕНЕНИЕ

Водонагреватели канальные

предназначены для нагрева приточного воздуха в прямоугольных вентиляционных системах и применяются в приточно-вытяжных установках.

ДИЗАЙН

Корпус нагревателя изготовлен из оцинкованной стали, коллектор выполнен из медных трубок, поверхность теплообмена – из алюминиевых пластин. Подогреватели выпускаются в 2-х, 3-х и 4-х рядном исполнении и рассчитаны на работу при максимальном рабочем давлении 1,6 МПа (16 бар) и максимальной рабочей температуре +100°С. Выпускной коллектор подогревателя имеет патрубок для погружного датчика температуры или устройства защиты от ОЗУ. Нагреватель имеет штуцер для деаэрации системы.

КРЕПЛЕНИЕ

Конструкция нагревателя предусматривает его крепление с помощью фланцевого соединения. Водонагреватель можно установить в любом положении, чтобы обеспечить его деаэрацию. Поток воздуха должен соответствовать стрелке на обогревателе.

Нагреватель должен быть установлен таким образом, чтобы обеспечить равномерное распределение воздуха по всему поперечному сечению.

Воздушный фильтр должен быть установлен на входе в обогреватель для защиты от пыли и грязи.

Нагреватель может быть установлен как на входе, так и на выходе вентилятора. При расположении калорифера на выходе из вентилятора длина воздуховода между калорифером и вентилятором должна быть не менее 1-1,5 м для обеспечения стабилизации воздушного потока, а также допустимого уровня температуры воздуха внутри вентилятора.

Подогреватель должен подключаться по принципу противотока, иначе его КПД может упасть на 5-15%. Все номографические таблицы в каталоге действительны для такого подключения.

Если теплоносителем служит вода, то обогреватели предназначены только для установки внутри помещений. Для наружной установки используйте смесь антифризов (например, раствор этиленгликоля).

Для обеспечения правильной и безопасной работы отопителя используйте систему автоматики, обеспечивающую комплексное управление и защиту от замерзания:

автоматическое регулирование мощности нагревательных элементов и температуры нагрева воздуха;
включение системы вентиляции с предварительным прогревом отопителем;
использование воздушных завес с пружинным приводом;
проверка фильтра с помощью датчика перепада давления;
отключение вентилятора при опасности замерзания водяных теплообменников.


Соединение против потока воздуха	Соединение вдоль потока воздуха

Серия		Обозначение фланца (ШxВ) [мм]		Количество рядов водяного змеевика
НКВ		400×200; 500×250; 500×300; 600×300; 600×350; 700×400; 800×500; 900×500; 1000×500		2; 3; 4

Варианты вентиляции газового водонагревателя
При установке газового водонагревателя в вашем доме вы должны тщательно продумать проект, прежде чем браться за него. Одним из основных соображений является, , каковы варианты вентиляции вашего газового водонагревателя? Мы рассмотрим каждый тип вентиляции в отдельности, а также требования и некоторые потенциальные проблемы с вентиляцией водонагревателя, которые могут возникнуть.
Типы вентиляции водонагревателя
Вентиляция состоит из двух компонентов. Ваш водонагреватель должен безопасно отводить дымовые газы, а также втягивать свежий воздух внутрь. Поскольку выхлоп содержит углекислый газ, он должен выходить наружу. Вот три варианта:
Атмосферный клапан
Вентиляционный клапан
Прямой сброс
Атмосферный
Если у вас есть атмосферная система вентиляции, ваш выхлоп выходит естественным путем . Это означает, что из-за его плавучести выхлопы будут выходить через вертикальную трубу, часто в дымоход, откуда они могут покинуть дом навсегда. Воздух, используемый для горения, забирается из атмосферы внутри дома (или гаража). Атмосферный является наиболее распространенным вариантом вентиляции газового водонагревателя . Основная проблема с атмосферными вентиляционными системами заключается в том, что они чувствительны к обратным тягам (подробнее об этом позже).
Мощность
Если у вас конфигурация с принудительной вентиляцией, это означает, что в водонагревателе для перемещения воздуха используется механический вентилятор. Несколько преимуществ здесь заключаются в том, что вы можете вентилировать как вертикально, так и горизонтально, а вы можете установить водонагреватель на значительном расстоянии от точки подключения (обычно до 150 футов). Вы можете установить этот тип в домах без дымохода.
Независимо от того, есть ли у вас водонагреватель с баком или без бака, из-за высоких температур вам необходимо отводить воздух с помощью трубы из нержавеющей стали или металла. Единственный способ избежать этого – использовать конденсаторный блок, который позволит вентилировать ПВХ.
Прямой
В установках с прямым отводом имеется герметичная камера сгорания и дымоход. Они могут вентилироваться по отдельности или вместе через двустенную трубу . По сравнению с атмосферными, водонагреватели с прямым отводом обеспечивают большую гибкость установки, поскольку они могут отводить воздух горизонтально. Кроме того, они работают тише, чем их аналоги с принудительной вентиляцией.
Более общие вопросы о водонагревателях можно найти на этой странице Википедии.
Проблемы с вентиляцией газового водонагревателя
Одной из проблем, которых следует избегать, является обратная тяга . Вы видите это чаще всего с атмосферными конфигурациями, и это означает, что ваш выхлоп не покидает дом. Обратная тяга обычно является результатом неправильной конструкции вентиляционного отверстия. Ищите признаки:
Коррозия в верхней части водонагревателя
Расплавленный пластик вверху, рядом с вытяжным колпаком
Конденсат
Вы также можете запустить ручной тест. Изолируйте водонагреватель, закрыв двери и окна, выключив печь и дав водонагревателю работать в одиночку. Если вы чувствуете теплый воздух рядом с вытяжным колпаком, значит, в вашей системе обратная тяга.
Требования к вентиляции водонагревателя
Хитрость заключается в том, чтобы обеспечить правильный размер, высоту и тягу в вашей вентиляции. Вот список некоторых минимальных требований, но не воспринимайте это как исчерпывающий . Вам нужно будет ознакомьтесь со всеми применимыми к вам местными и государственными кодами и соблюдайте их.
При вертикальной вентиляции через крышу необходимо часто использовать вентиляционный соединитель. Имейте в виду, что он должен иметь подъем 1/4 дюйма на 12 дюймов горизонтального хода . Это не большой уклон, поэтому соблюдение обычно не так сложно. Общее расстояние по горизонтали не может превышать 75% от расстояния по вертикали.
Обычно для трубы дымохода B-Vent требуется зазор 1 дюйм, но доступна труба с нулевым зазором.0068 одностенная труба , вам нужен зазор 6 дюймов, и вы не можете пропустить ее через потолок, пол или стену, если она не каменная или бетонная (негорючая).
Для соединения вытяжного колпака необходимо предусмотреть не менее 12 дюймов вертикального вентиляционного отверстия , прежде чем вставлять коленчатый фитинг в линию.
