Ккб вентиляция: Компрессорно-конденсаторный блок: устройство и методы подбора

ККБ для приточной установки

Компрессорно-конденсаторный блок (ККБ) для приточной установки играет роль наружного блока кондиционера. В нём сконцентрированы все основные элементы холодильного контура, за исключением ТРВ и испарителя. Но – обо всём по порядку.

Что такое компрессорно-конденсаторный блок и как он работает

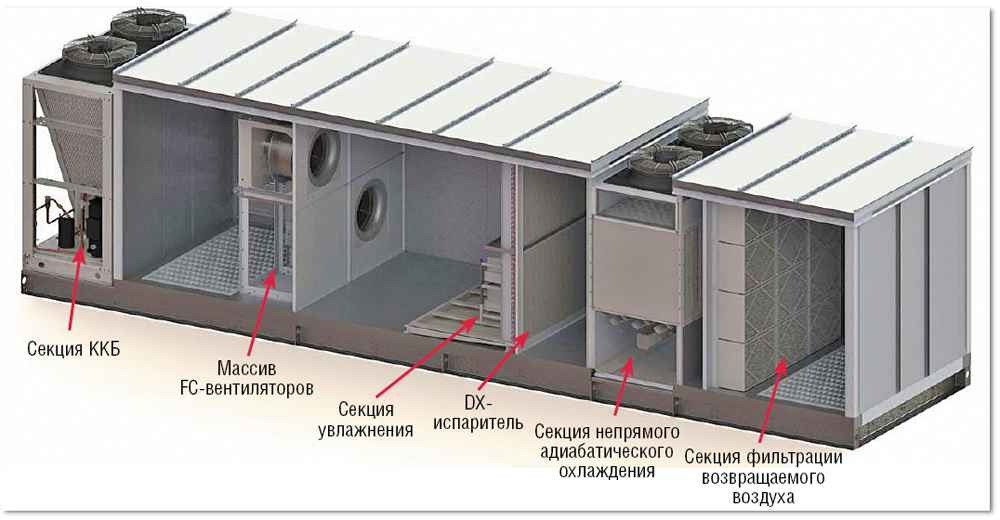

ККБ – это устанавливаемое снаружи здания холодильное оборудование, предназначенное для сброса тепла в окружающую среду. ККБ не является самодостаточным агрегатом. Он работает в связке с фреоновым воздухоохладителем, который предусматривается в составе приточной вентиляционной установки или центрального кондиционера.

В корпусе ККБ размещаются компрессор, конденсатор, вентилятор для обдува конденсатора и элементы автоматики. Алгоритм работы следующий.

В ККБ поступает газообразный хладагент от воздухоохладителя. Он сжимается в компрессоре, вследствие чего значительно нагревается (до 70°С и выше). Далее он попадает в конденсатор, где охлаждается до температуры, близкой к температуре наружного воздуха. Если говорить точнее, то температура хладагента на выходе из конденсатора на 5-15°С выше температуры наружного воздуха. В процессе этого охлаждения хладагент конденсируется и превращается в жидкость.

Жидкий хладагент на выходе из ККБ попадает в термо-регулирующий вентиль, где резко расширяется и охлаждается. Полученный хладагент низкой температуры направляется к воздухоохладителю приточной установки. Именно он охлаждает приточный воздух. Процесс охлаждения происходит в испарителе, который, по сути, и является воздухоохладителем. Отдавая холод приточному воздуху и охлаждая его, хладагент испаряется – переходит в газообразное агрегатное состояние. Далее он вновь поступает в ККБ.



Воздухоохладитель и компрессорно-конденсаторный блок соединяются двумя медными трубопроводами разных диаметров. Меньший диаметр соответствует потоку жидкого хладагента, больший – потоку газообразного хладагента.

Виды ККБ

Выделяют два вида компрессорно-конденсаторных блоков в зависимости от типа охлаждения конденсатора – с воздушным и водяным охлаждением конденсатора. Наибольшее распространение получили ККБ с воздушным охлаждением конденсатора. Они устанавливаются на улице и сбрасывают тепло напрямую в окружающую среду.

ККБ с водяным охлаждением конденсатора обычно устанавливаются внутри здания. Для охлаждения конденсатора к нему подключаются трубопроводы с водой. Этой воде хладагент отдаёт своё тепло в конденсаторе. Далее возможны два варианта.

В первом варианте в системе предусматривается драйкулер, где нагретая вода охлаждается за счёт окружающей среды. Во втором варианте нагретая вода используется для других нужд – в системе отопления, технологического водоснабжения и в других целях.

Область применения ККБ

Компрессорно-конденсаторные блоки применяются в системах приточной и приточно-вытяжной вентиляции с функцией охлаждения подаваемого воздуха. Охлаждение приточного воздуха возможно двумя путями – путем установки водяного или фреонового воздухоохладителя. Для любого из них требуется наружный блок. В первом случае роль наружного блока будет играть чиллер, во втором случае – ККБ.

Связка «фреоновый охладитель + компрессорно-конденсаторный блок» более выгодна по сравнению со связкой «водяной охладитель + чиллер», так как характеризуется более простым монтажом, отсутствием сложной обвязки, высокой эффективностью. Фактически, если кондиционирование помещений на объекте реализовано без применения чиллера, то предусматривать чиллер только ради воздухоохладителя в большинстве случаев экономически не целесообразно – применяют ККБ.

Таким образом, ККБ применяют как на небольших объектах (коттеджи, магазины, офисы), так и на крупных объектах (супермаркеты, административные здания, кафе и рестораны, торговые и офисные центры).

Расчёт и подбор ККБ

Подбор компрессорно-конденсаторного блока осуществляется по мощности соответствующего ему воздухоохладителя. В свою очередь мощность воздухоохладителя QХ рассчитывается исходя из расхода воздуха L (м³/ч) и разницы температур ΔT, на которую необходимо охладить воздух:

QХ = 0,44·L·ΔT.

Так, например, мощность воздухоохладителя для охлаждения воздуха с 26°С до 18°С в приточной установке производительностью 2000м³/ч будет равна:

QХ = 0,44·2000·(26-18) = 7000 Вт = 7кВт.

Следовательно, для данной системы требуется компрессорно-конденсаторный блок холодопроизводительностью не ниже 7 кВт (с запасом 10% – 7,7 кВт).

Отметим, что выше приведён упрощенный расчёт ККБ и воздухоохладителя. Более точный расчёт в значительной мере зависит от температуры и влажности внутреннего воздуха, а также от температуры наружного воздуха. Для выполнения точного расчёта следует пользоваться программным обеспечением производителя ККБ.

Обвязка компрессорно-конденсаторных блоков

Обвязка ККБ служит для регулирования его работы и защиты холодильного контура от аварийных ситуаций. Все элементы обвязки не входят в состав ККБ и устанавливаются отдельно. Как правило, в обвязку входит терморегулирующий вентиль (ТРВ), смотровое стекло, соленоидный вентиль и фильтр-осушитель. Элементы устанавливаются на одном трубопроводе последовательно друг за другом.

ТРВ является одним из основных элементов холодильного контура. В ТРВ происходит расширение (снижение давления) хладагента, вследствие чего температура хладагента резко понижается. На выходе из ТРВ температура хладагента заметно ниже температуры внутреннего воздуха, что и позволяет использовать данный хладагент для его охлаждения в воздухоохладителе.

Фильтр-осушитель служит для очистки потока хладагента от влаги и других примесей. Любой из загрязнителей снижает теплообмен между холодильным агентом и воздухом и способствует снижению её ресурса. Во избежание этих негативных последствий и применяются фильтры-осушители.

Смотровое стекло предназначено для визуального контроля хладагента – определения количества жидкого хладагента и наличия влаги в системе. Смотровое стекло оснащается индикатором, который при наличии влаги меняет цвет с зеленого на желтый (есть и другие сочетания сигнальных цветов). Наличие влаги пагубно влияет на работу холодильного контура и свидетельствует о плохой работе фильтра-осушителя – очевидно, его следует заменить.

Соленоидный вентиль представляет собой кран, который открывается и закрывается при подаче на него напряжения или снятия этого напряжения. Он необходим для того, чтобы избежать перетекания хладагента в то время, когда ККБ выключен. При выключении компрессора соленоидный вентиль закрывается, препятствуя движению хладагента. И, наоборот, при включении системы вентиль открывается, делая возможным циркуляцию хладагента по контуру.

Монтаж ККБ

Компрессорно-конденсаторные блоки могут устанавливаться вертикально или горизонтально, то есть с вертикальным или горизонтальным выдувом воздуха. Обычно блоки малой мощности предусматривают горизонтальный монтаж на кронштейнах подобно наружным блокам сплит-систем. Более мощные блоки устанавливают вертикально – на раму-основание или на фундамент.

В общем случае логика рассуждений следующая:

• ККБ малой мощности устанавливаются на настенных кронштейнах
• Мощные ККБ при установке на земле монтируются на фундаменте – сплошном или в виде опор под ножки агрегата
• На твёрдой кровле лёгкие ККБ устанавливаются непосредственно на саму кровлю
• На мягкой кровле или в случае установки тяжёлых ККБ на кровле предусматривается специальная разгрузочная рама.

При монтаже ККБ следует применять виброизоляторы (при монтаже маломощных блоков допустимо применение прокладок из твердой резины). Данные требования обусловлены тем, что в состав ККБ входит компрессор и вентилятор. Оба устройства имеют вращающиеся части и создают вибрации. Во избежание передачи этих вибраций на узлы крепления (кронштейн, раму или фундамент) необходимо применять виброизоляторы.

После установки блока на раму или фундамент выполняется подключение трубопроводов и электроподключение. Далее производится опрессовка холодильного контура, вакуумирование и заправка хладагентом.

По вопросам расчёта, подбора, проектирования, установки и монтажа компрессорно-конденсаторных блоков обращайтесь в компанию Dantex. Наши специалисты имеют большой опыт работы с ККБ и готовы предложить выгодные условия на поставку компрессорно-конденсаторных блоков Dantex.

ККБ для приточной и приточно-вытяжной вентиляции

• Каталог
• ККБ

ККБ в системе вентиляции служит для охлаждения приточного воздуха, который подается в вентилируемые помещения.

Данный агрегат состоит из конденсатора, который представляет из себя медно-алюминиевый теплообменник, вентилятора, который обдувает этот конденсатор, компрессора, а также вспомогательных элементов.

Типы ККБ, используемые для вентиляции

• В компрессорно-конденсаторных блоках применяются компрессоры, которые работают на следующих фреонах: R22, R407 и R410A. На сегодняшний день производятся устройства с фреоном R410A, крайне редко – на R407. Приточная или приточно-вытяжная вентиляция может быть подключена к любому ККБ.
• Компрессор применяемый внутри данных агрегатов может быть винтовым, поршневым или спиральным. Тип компрессора зависит от холодильной мощности наружного блока.
• Вентиляторы, которые охлаждают конденсатор могут быть расположены сверху или сбоку. Это зависит от типоразмера, а также производителя данного устройства.
• ККБ может быть одноконтурный или двухконтурный, т. е иметь в своем составе 1 или 2 отдельных фреоновых контура.
• Блоки, имеющие мощность 3-7 кВт, в основном работают от сети 220 В, мощностью свыше 10 кВт рассчитаны на напряжение 380 В.

Какой ККБ подойдет для вашей системы вентиляции?

• Как уже было сказано выше, современные ККБ бывают на фреоне R410A или R407. Если у вас новая установка приточно-вытяжной или приточной вентиляции, то вам необходимо купить агрегат на фреоне R410A. Если вы хотите заменить старый блок, который работа на газе R407, то можно поступить двумя путями: установить машину на этом же фреоне или полностью заменить холодильный контур и поставить аппарат на R410A.
• Выбор одноконтурного или двухконтурного ККБ зависит от мощности воздухоохладителя вентиляции. Если она меньше 40-45 кВт, то вам подходит 1 контур, если более 50 кВт, то целесообразно поставить агрегат имеющий 2 контура.
• Расположение вентиляторов охлаждения выбирается по следующей рекомендации: расстояние от них до стены и т. п. должно превышать полтора метра.

Какие проблемы могут быть после покупки агрегата?

При несоблюдении правил эксплуатации ККБ его компрессор может сгореть, а его цена составляет до 60% от стоимости самого агрегата и скорее всего оригинальный компрессор будет поставляется под заказ. Чтобы избежать этой неприятной ситуации, вам необходимо соблюдать следующие несложные правила:

• Холодопроизводительность охладителя вентиляции должна иметь запас до 10% по сравнению с мощностью ККБ.
• К началу каждого сезона нужно визуально осмотреть смотровое стекло. Если во фреоновом контуре содержится много влаги, то необходимо заменить фильтр-осушитель.
• Также к началу сезона не помешает промыть конденсатор, чтобы он хорошо охлаждался.
• И последняя рекомендация: измеряйте давление фреона в системе. Если оно ниже, чем положено, нужно сделать дозаправку.

Схема обвязки ККБ с приточной вентиляцией

Компрессорно-конденсаторный блок соединяется с фреоновым охладителем приточной вентиляции с помощью медных трубок, образующих так называемую трассу. Эта трасса состоит из жидкостной линии, по которой от компрессора к воздухоохладителю течет жидкий фреон и газовой линии, по которой газообразный фреон поступает в обратном направлении. Ниже представлена схема:

На жидкостной линии при монтаже в обязательном порядке устанавливаются основные элементы обвязки, это термо-расширительный вентиль или сокращенно ТРВ, соленойдный клапан, фильтр-осушитель и смотровое стекло. Каждое из этих устройств играет свою роль во фреоновом контуре. Максимальное расстояние от ККБ до охладителя приточно-вытяжной вентиляции в зависимости от марки или модели агрегата не должно превышать 30-50 м. При больших расстояниях необходимо использовать водяной охладитель и чиллер.

Управление работой ККБ: индивидуально или от автоматики вентиляции?

ККБ, как электротехническое устройство, достаточно простое. Его работой можно управлять и вручную, но это не всегда удобно. Поэтому этот процесс надо автоматизировать. Чаще всего управление осуществляется со шкафа автоматики приточной вентиляции или от индивидуального контроллера.

Управление осуществляется следующим способом:

• На шкафу или индивидуальном контроллере устанавливается температура притока, которую должен поддерживать ККБ на выходе из решеток или диффузоров системы вентиляции. Назовем ее SET. И пусть она будет равна, например, +15С.
• Кроме этого необходимо задать величину, на которую температура может отклоняться от значения SET. Назовем ее NY и будем считать равной 5С.
• Включаем контроллер. Т. к температура в воздуховоде будет выше, чем SET+ NY, т. е. выше +15С + 5С = +20С, то ККБ включится и будет работать пока температура не снизится до SET=+15С.
• После этого контроллер отключит компрессорно-конденсаторный блок и цикл начнется заново.

Т. о. у нас температура будет колебаться в промежутке от +15С до +20С.

Можно ли обойтись без ККБ при эксплуатации вентиляции?

Летом температура воздуха на улице в зависимости от региона может достигать +30 и даже +40С. В помещениях она может быть еще выше. Система приточной вентиляции подает воздушный поток с улицы в помещения. Если в ней отсутствует фреоновый воздухоохладитель, работающий совместно с компрессорно-конденсаторным блоком, то люди, находящиеся в вентилируемом кабинете, комнате или офисе будут испытывать дискомфорт. Это сказывается на самочувствии и работоспособности человека. На производстве некоторые технологические процессы также требуют поддержания определенной температуры. Таким образом наличие охладителя и ККБ в приточно-вытяжной вентиляции на сегодняшний день в большинстве случаев является необходимым.

Что выбрать: США или Китай?

На сегодняшний день на российском рынке представлены ККБ для приточно-вытяжной вентиляции в основном китайского и американского производства. Китайские агрегаты, благодаря использованию в них компрессоров японских марок, хорошо зарекомендовали себя с точки зрения качества и шумовых характеристик. Американские бренды являются традиционно надежным и долговечным оборудованием, которое при правильном монтаже и эксплуатации служит многие годы. Цена на них естественно выше, чем на китайские аналоги, но разница в стоимости зависит от типоразмера компрессорно-конденсаторного блока. В любом случае выбор будет зависеть от финансовых возможностей и горизонта планирования каждого конкретного заказчика.

Компрессорно-конденсаторный агрегат: конструкция и комплектация

Почти все вентиляционные системы включают в себя конденсаторный агрегат, отвечающий за нагрев или охлаждение воздуха. ККБ — класс неавтономных кондиционеров.

В нем хладагент в жидком состоянии проходит подготовительный этап, а затем поступает в теплообменник и испаряется.

В этом материале мы поговорим о принципах работы этого оборудования, подробно остановимся на нюансах его выбора и некоторых особенностях монтажа.

Содержание статьи:

• Компоненты компрессорно-конденсаторного блока
  • Преимущества компрессорно-конденсаторного агрегата
• Нюансы выбора ККБ
  • Рекомендации по выбору фильтров-осушителей
  • Как выбрать смотровое стекло?
  • Выбор термостатического расширительного клапана
  • Выбор электромагнитного клапана
• Разновидности компрессорно-конденсаторных агрегатов
• Принцип работы ККБ
  • Воздушное охлаждение ККБ
  • Агрегат водяного охлаждения
• Особенности установки ККБ
• Известные производители ККБ
• Выводы и полезное видео по теме

Компоненты компрессорно-конденсаторного агрегата

ККБ – моноблок с компактно размещенными в нем узлами. Они используются в паре с устройствами принудительной вентиляции, при этом любой тип оснащен внутренними блоками или системами прямого охлаждения. Они могут заменить чиллер, когда установка последнего невозможна из-за большой нагрузки на крышу.

Основными элементами этой важной части системы вентиляции являются:

• компрессор;
• двигатель;
• центробежный или осевой вентилятор;
• теплообменник, действующий как конденсатор;
• система электропитания;
• система управления.

Кроме того, ККБ оснащен разъемами, повышающими его производительность и состоящими из дросселя, специального фильтра, электромагнитного клапана, смотрового стекла. Современные модели ККБ работают на озонобезопасных хладагентах. В них могут циркулировать высокоэкологичные фреоны R-22, R-407C, R-410a. Они подходят для любых вентиляционных установок, а также для канальных охладителей.

Блок компрессорно-конденсаторный монтируется как внутри, так и снаружи. Обычно производители оснащают блок защитой от перенапряжения и перенапряжения

Внутренние элементы ККБ изолированы и заземлены во избежание травм от поражения электрическим током. Производители покрывают поверхности всех частей прибора антикоррозийным покрытием. Это позволяет эксплуатировать его во влажных условиях.

Преимущества блока конденсационного

Если сравнивать ККБ с , то можно отметить очевидные преимущества первого:

1. Производство одного кВт холода дешевле, так как нет промежуточного теплоносителя.
2. Удобная регулировка. Каждый ККБ подключается к одному блоку питания, поэтому управление осуществляется с помощью стандартных контроллеров.
3. Простая установка. Никаких дополнительных вентиляторов, воздуховодов или других элементов не требуется. Требуется только установка теплообменника испарителя.

ККБ может быть составной частью большой системы вентиляции и отдельным блоком, встроенным в устройство. Они стационарные, напольные и настенные. Стационарные блоки размещают возле зданий и на крыше.

Включение ККБ в систему кондиционирования самое дешевое и доступное решение

Компрессор ККБ в современном исполнении оснащен защитой от нестабильной работы электросети, влаги, механических повреждений, критически высоких и низких температур . Все это нарушает функционирование агрегата. Корпус, в который заключен блок, выполнен из оцинкованной стали, поэтому не подвержен коррозии.

Для более быстрого охлаждения устройства производители часто дополняют теплообменник, конденсатор, патрубки алюминиевыми вставками. Теплообменник также защищен от вредных воздействий – на его поверхность нанесен специальный антикоррозийный сплав.

Для возможности регулирования давления внутри ССМ все элементы, контактирующие с теплоносителем, снабжены ревизионными ниппелями.

Несмотря на эти преимущества, часто бывает так, что после установки ККБ быстро выходит из строя или вообще не включается. Эксперты указывают на одну причину. Это неграмотный подбор компрессорно-компенсационного узла и испарителя.

Нюансы подбора ККБ

Чаще всего выбирается энергоконденсаторный агрегат, подходящий под конкретные обстоятельства. Для этого придется выполнить стандартный расчет, исходя из производительности вентиляционной установки в мᶾ/ч, температуры, влажности наружного воздуха летом, температуры приточного воздуха. Этот параметр плюс влажность выбирается для конкретного региона согласно СНиП.

Первый параметр берите на 6 градусов меньше оптимальной комнатной температуры. В дополнение к этим значениям вам придется использовать электронную диаграмму. Затем все найденные параметры подставляются в формулу: Qхол = 1,2хЛх (Инар-Иприт) / 3600.

На фото показана психометрическая id-диаграмма влажного воздуха. С его помощью на основе двух известных величин можно определить остальные параметры воздуха, в том числе и расход холодного воздуха без сложных расчетов

Чтобы обойтись вообще без расчетов, иногда используют упрощенную методику. Установлено, что на каждые 10 м² и высоту помещения 3 м требуется 1 кВт холода. Если площадь помещения 200 м², потребуется агрегат мощностью 20 кВт.

Специалисты советуют обратить внимание на несколько нюансов, важных для правильного подбора агрегата. Чтобы гарантировать эффективную работу ККБ, необходимо рассчитывать не на максимальный температурный режим наружного воздуха, а на минимальный, предусмотренный рабочим диапазоном ККБ.

Если выполнить расчет на основе максимальной наружной температуры, установка сможет нормально работать, когда наружная температура будет равна расчетной или превысит это значение. Когда его значение упадет, такое явление будет наблюдаться сразу после частичного закипания хладагента в испарителе. Жидкий фреон возвращается на всасывание компрессора. За этим последует заклинивание последнего.

Для нормальной работы производительность компрессора должна быть меньше максимальной производительности испарителя. Комплект для подключения не всегда продается вместе с конденсаторным блоком. Иногда его нужно подобрать самостоятельно, но для этого нужно знать технические особенности элементов, входящих в этот узел привязки.

Рекомендации по выбору фильтров-осушителей

Данный агрегат необходим для поглощения влаги, различных ненужных примесей из фреоновой магистрали. Его подбор осуществляется по таблицам производителей с учетом марки хладагента. Кроме того, важно заранее знать, как будет устанавливаться этот элемент – пайкой, отбортовкой, на фитингах. От этого будут зависеть присоединительные размеры.

Этот обвязочный элемент отвечает за поддержание чистоты холодильного контура. С этой задачей справится только качественный фильтр.

Влияет на выбор фильтра и показатель эффективности жидкости, что влияет на интервал между заменами. Также важно, как будет функционировать ККБ – исключительно на холод или на тепло. В первом случае фреон будет двигаться в одну сторону, во втором – в обе стороны.

Как выбрать смотровое стекло?

Этот элемент необходим для контроля уровня заправки фреоном, состояния фильтра, наличия влаги в контуре. При его выборе исходят из марки фреона, температуры окружающей среды, способа установки стекла, наличия индикатора влажности, критического уровня влажности.

Если в контуре циркулирует фреон R407C или R410A, то полиэфирное масло для этих марок может образовывать кислоту и спирт при взаимодействии с водой. Об этом сигнализирует изменение цвета смотрового стекла, что поможет предотвратить заклинивание компрессора в результате разложения масла. Зеленый цвет индикатора указывает на нормальное состояние холодильного контура.

Переход на желтый оттенок указывает на необходимость более тщательного контроля холодильного контура. Полностью желтый индикатор свидетельствует о недопустимом количестве влаги в контуре. После принятия мер по его удалению фильтр придется менять.

Выбор термостатического расширительного клапана

Расширительный клапан регулирует поток хладагента от агрегата к испарителю для охлаждения. Выбирайте его по типу хладагента, по номинальной холодопроизводительности, температуре кипения, переохлаждению, конденсации. Учитывать уровень температуры рабочей среды – максимальный и минимальный.

ТРВ является важным элементом холодильного контура. Термостатические клапаны бывают двух видов – с уравнительным внешним и внутренним. Ему отведена роль регулятора подачи хладагента в испаритель. Он же отвечает за его расширение, приводящее к снижению давления и температуры

Влияет на выбор и способа выравнивания давления – внутреннего или внешнего. Вы должны знать, как установить расширительный клапан. Обычно его устанавливают под пайку, отбортовку или на фитинги.

Выбор электромагнитного клапана

На выбор этого элемента влияет марка фреона, максимальные показатели рабочей температуры и давления. Другим важным параметром является пиковое значение дифференциального давления открытия. Следует обратить внимание на присоединительные размеры, производительность.

Коэффициент Ку, учитывающий изменение расхода рабочей среды при перепаде давления 1 бар.

Разновидности компрессорно-конденсаторных агрегатов

Тип ККБ определяется типом самоохлаждения. Может осуществляться с использованием воздуха, воды, внешнего охладителя. Агрегаты первого типа имеют встроенный вентилятор, создающий воздушный поток.

Если в конструкцию включен осевой вентилятор, агрегат монтируется снаружи здания. При наличии центробежного вентилятора установка агрегата осуществляется непосредственно в помещении.

Мощность ККБ с воздушным охлаждением может быть очень большой – до 45 кВт в час. В быту агрегата максимальной мощностью 8 кВт обычно хватает на

Конденсаторный блок, в котором конденсатор охлаждается водой, более мощный. Для своей работы не требует большого количества воздуха, поэтому компактен и предназначен для установки внутри помещений. Его установка возможна на значительном расстоянии.

ККБ с конденсатором выносного типа применяют реже, в основном при недостатке места в помещении. При этом сам блок устанавливается внутри помещения. Теплообменник размещен снаружи.

Принцип работы ККБ

Работа компрессорно-конденсаторного агрегата основана на законе физики о поглощении тепловой энергии при переходе хладагента из жидкого состояния в другую агрегатную форму. Когда процесс протекает в обратном направлении, ранее накопленная тепловая энергия высвобождается и передается потребителю.

При работе ККБ на охлаждение внутри теплообменника происходит испарение фреона, затем его конденсация. При нагревании все наоборот.

Включать и выключать установку, а также регулировать мощность воздушного потока через систему управления. Для подключения его к ККБ есть специальные шины и датчики

В то время как установка чиллерной системы позволяет индивидуально задавать температурный режим для каждого помещения, при использовании ККБ температура везде будет иметь одинаковое значение. Установите его на главный термостат для всего здания.

С воздушным охлаждением ККБ

Холодильный контур имеет 2 теплообменника. Одним из них является конденсаторный теплообменник, расположенный в самом ККБ. Второй – теплообменник испарителя, расположенный в воздухоохладителе центрального кондиционера. Кроме этих узлов в холодильный контур включен компрессор, включенный в корпус ККБ.

Также его элементами являются фильтр-осушитель, расширительный клапан, смотровое стекло. Последние три элемента расположены на межблочной жидкостной магистрали возле испарителя.

В отличие от других компонентов холодильного контура, сечение для прохода фреона в ТРВ мало. Его регулировка зависит от температуры испарения фреона в теплообменнике и величины давления. Перед компенсаторами сжатый газообразный фреон в теплообменнике конденсатора имеет избыточное давление, нагнетаемое компрессором. После расширения расширительного клапана давление в теплообменнике испарителя снижается.

В конденсаторе хладагент, отдав тепло в окружающее пространство, конденсируется. После выделения части тепловой энергии фреон все еще находится под повышенным давлением, но только до тех пор, пока не пройдет ТРВ. После этого давление резко падает и происходит охлаждение.

Чаще всего ККБ оснащается конденсатором с воздушным охлаждением. Входной и выходной трубопроводы агрегата оснащены запорной арматурой для предотвращения попадания внутрь влаги или внешних загрязнений.

Под действием центробежного вентилятора основного кондиционера нагревается теплообменная поверхность испарителя. Он приобретает высокую температуру и переходит в газообразную фазу, а до этого — в жидкий хладагент, циркулирующий в испарителе. При этом он поглощает тепло из приточного воздуха, тем самым охлаждая его.

После повторного нахождения хладагента в виде газа в компрессоре, сжимаясь, он переходит в жидкое агрегатное состояние и процесс циркуляции возобновляется.

Агрегат с водяным охлаждением

Установка ККБ с водяным охлаждением предусматривает предварительные гидравлические расчеты и профессиональный монтаж. Стоимость этих блоков выше, чем у воздушных аналогов. Это объясняется необходимостью дополнительных затрат на установку градирни, прокладку к ней контура, покупку насосов.

Эти агрегаты предназначены для установки внутри здания. Конденсатор здесь охлаждается с помощью жидкости, совершающей круговое вращение в замкнутом контуре. На улице устанавливается градирня – мокрая или сухая, либо используется проточная вода.

Данное климатическое оборудование имеет дополнительный теплообменник. Он охлаждает хладагент и, частично забирая тепло, нагревает оборотную воду, которую затем можно использовать повторно. Его использование в системе отопления для горячего водоснабжения оправдывает несколько больших вложений в покупку оборудования этого типа.

CCB с водяным охлаждением могут быть установлены в высотных зданиях. Такие агрегаты идеально подходят для прибрежной зоны, так как внутренняя установка защищает их от воздействия присутствующей здесь агрессивной среды

Преимуществом агрегатов с водяным охлаждением является их более высокая мощность, а также возможность и перспектива максимально удобного увеличения расстояния между агрегатом и башней. Если в качестве охладителя используется проточная вода, стоимость кондиционирования воздуха значительно снижается.

Особенности установки ККБ

Установке компрессорно-конденсаторного агрегата должна предшествовать тщательная подготовка. В первую очередь проверьте соответствие таких данных агрегата, как подключение фаз, напряжение, частота тока, соответствующим характеристикам питающей сети.

В месте, где планируется установка ККБ, не должно быть пыли, иначе она может попасть в теплообменник. Воздушный поток, выходящий из конденсатора, не должен возвращаться в него.

Процесс монтажа системы вентиляции начинается с монтажа напольного ККБ, испарителя, прокладки межблочной магистрали. Наиболее сложным моментом является установка расширительных клапанов, фильтров-осушителей, ресиверов, смотровых стекол и других элементов

Если агрегат устанавливается на землю, его необходимо расположить так, чтобы в него не попадал дождь и снег. Пространство вокруг агрегата должно быть свободным, без препятствий для движения воздуха и обслуживания. Не подсоединяйте воздуховоды, которые подают или удаляют воздух из блока.

Монтажно-монтажные работы компрессорно-конденсаторных агрегатов выполняются специализированными предприятиями, сотрудники которых имеют соответствующую квалификацию и сертификаты. Для подключения агрегата необходимо иметь специальные инструменты и оборудование. Бывает и так, что агрегату приходится дозаправляться или завершать его полную заправку.

Известные производители ККБ

ККБ с высокой производительностью производства итальянской компании Aermec. Ассортимент включает профессиональные компрессорно-конденсаторные агрегаты с воздушным охлаждением и оборудование для домашнего использования.

ККБ Аэротек, производства одноименной международной компании, базирующейся в Швейцарии, пользуются популярностью. Параметры оборудования полностью адаптированы под российского потребителя.

Французская компания Airwell славится качеством своего оборудования. Не менее популярны агрегаты Carrier, поставляемые на климатический рынок американской корпорацией Carrier. Daikin из Японии имеет собственное представительство, климатическое оборудование которого также пользуется большим спросом.

Выводы и полезное видео по теме

Компоненты компрессорно-конденсаторного агрегата:

Грамотный выбор компрессорно-конденсаторного агрегата:

Для обеспечения отличной вентиляции офиса, дома или других помещений оптимальным решением будет компрессорно-конденсаторный агрегат. Сам агрегат имеет небольшой вес и габариты, но это не снижает его функциональности. Важно не нарушать правила эксплуатации и придерживаться инструкции, тогда агрегат прослужит долгие годы.

Если у вас есть вопросы по теме статьи, вы можете задать их в разделе комментариев, и мы постараемся дать на них предельно понятный ответ. Там вы можете оставить комментарий к этой статье или поделиться советом по выбору ККБ.
