Металлические вентиляционные короба: Вентиляционные короба металлические прямоугольные купить в интернет магазине 👍

Короба вентиляции металлические – Вентиляция и кровля

Производим на заказ квадратные / прямоугольные короба для вентиляции (воздуховоды) в Казани. Собственное производство под параметры заказчика!

Прямоугольные воздуховоды из оцинкованной стали

Воздуховод прямоугольный удобен тем, что зачастую не нуждается в доп. креплении, без зазоров прилегает к поверхности, а также обладает бóльшей пропускной способностью по сравнению с воздуховодами круглого сечения. Всё это позволяет сильно сэкономить полезный объём помещения (будет полезно при навесных или натяжных потолках, или в промышленных помещениях, где нужен максимум пространства.

Один такой воздуховод способен заменить два круглых воздуховода аналогичной высоты.

Прямоугольные короба воздуховоды (пример)

Квадратные короба для вентиляции

Для изготовления квадратных воздуховодов применяется рулонная оцинкованная сталь с толщиной от 0,5 мм и выше в зависимости от сложности и задач систем вентиляции.

Квадратные короба воздуховоды (пример)

В таблице представлены стандартные размеры квадратных воздуховодов, но вы можете заказать квадратные воздуховоды нестандартных размеров под индивидуальный проект вентиляции на вашем объекте.

Высота А, мм	Ширина В, мм	t, мм	Длина L=1500 мм		Длина L=1250 мм
			S, м2	М, кг	S, м2	М, кг
100	100	0,50	0,60	2,6	0,50	2,2
150	150	0,50	0,90	3,9	0,75	3,2
200	200	0,50	1,20	5,2	1,00	4,3
250	250	0,50	1,50	6,5	1,25	5,4
300	300	0,50	1,80	7,8	1,50	6,5
400	400	0,50	2,40	10,4	2,00	8,6
500	500	0,50	3,00	13,0	2,50	10,8
600	600	0,70	3,60	21,8	3,00	18,1
800	800	0,70	4,80	29,0	4,00	24,2
1000	1000	0,90	6,00	46,6	5,00	38,9
1200	1200	0,90	7,20	56,0	6,00	46,6
1400	1400	0,90	8,40	65,3	7,00	54,4
1600	1600	0,90	9,60	74,6	8,00	62,2
1800	1800	0,90	10,8	83,9	9,00	69,9
2000	2000	1,20	—	—	10,0	103

Воздуховоды из оцинкованной стали широко применяются в строительстве: как при создании бытовых вытяжек в домах и квартирах, так и при создании система вентиляции на промышленных объектов.

Важно: оцинкованные воздуховоды квадратного сечения предназначены для перемещения масс воздуха, влажность которого не превышает 60%, при этом температура этих масс должна составлять менее 80°C.

видео-инструкция по монтажу своими руками, особенности пластиковых, прямоугольных изделий, изготовление, размеры, цена, фото

Довольно часто жильцы квартир в погоне за увеличением свободного пространства на кухне или в санузле соглашаются на «усовершенствование» вентиляционной системы. Как правило, это связано с тем, что вентиляционные короба просто частично демонтируются, что в будущем становится причиной серьезных проблем. Чтобы не допустить этого, имеет смысл подробнее разобраться в назначении и функционировании этого элемента вентиляционной системы.

Вентиляционный короб установлен снаружи

Принцип работы и назначение

В разрезе в любом вентиляционном коробе видно 3 канала, при этом один из них имеет намного большую площадь, чем 2 остальных.

Каждый из них играет свою роль:

• малые каналы (их еще называют каналами-спутниками, диаметр таких воздуховодов в типовых домах не превышает 15 см) используются для отвода воздуха из санузла и кухни;
• большой канал – общий воздуховод, в котором смешивается воздух, отведенный из разных квартир.

Размеры вентиляционных коробов, в жилых домах, в принципе, сравнимы – в общем случае в него должен поместиться большой воздуховод (примерно 30х60 см) и 2 канала-спутника (каждый 15х15 см).

Вид изнутри

Работает он по такой схеме:

• воздух через вентиляционную решетку всасывается из уборной и кухни в соответствующий канал-спутник;
• в общую шахту воздух попадает не сразу, перед этим он проходит по вертикали примерно 3м. Для подачи воздуха из комнаты в канал-спутник может использоваться прямоугольный пластиковый вентиляционный короб;
• в шахте воздух смешивается с вытяжкой от других квартир и устремляется на крышу, где и удаляется за пределы вентиляционной системы.

Сечение короба: 1 – основной канал; 2 – каналы-спутники

Обратите внимание!
В квартире находится основная часть каналов-спутников нижележащего жилья.
Так что удаление или нарушение геометрии ударит в первую очередь по соседям снизу, а уже они доставят немало неприятностей лично вам.

Подробнее о конструкции

Довольно часто короб для вентиляции на кухне или в санузле занимает приличную площадь. Учитывая вечный дефицит свободного пространства, многие занимаются нежелательной самодеятельностью и убирают часть короба или уменьшают его размер.

Если у соседей снизу достанет сообразительности обратиться в правоохранительные органы, то со 100%-ной вероятностью незадачливых архитекторов обяжут восстановить разрушенную конструкцию. (См. также статью Вытяжная вентиляция дома: особенности.)

На фото- часть конструкции сначала максимально сузили, а потом восстановили

Обратите внимание!
Несмотря на то, что сам короб находится в квартире, он не является собственностью жильцов.
Так что самовольное его изменение противозаконно.

Чем грозит демонтаж или сужение части короба

Множество так называемых специалистов предлагает услуги по уменьшению размеров конструкции без ухудшения вентиляции в квартире. Вот только они забывают добавить, что в результате такой «модернизации» пострадают соседи снизу.

Чаще всего при этом просто вырезается часть короба. Цена такой услуги сравнительно невелика, к тому же за счет удаления часть конструкции резко увеличивается свободная площадь. Заплатить за это придется нижележащим квартирам, именно у них из-за этого в комнаты начнет проникать неприятный запах.

Последствия «модернизации»

Дело в том, что при таком способе модернизации короба резко сужаются размеры крупного вентиляционного канала и обрезается часть каналов-спутников. В итоге, если раньше воздух по каналам-спутникам спокойно попадал в вентиляционную шахту, то теперь он на выходе упирается в перегородку.

К тому же, из-за резкого сужения площади воздуховода перед узким местом образуется область повышенного давления, что также не улучшает вентиляцию. В итоге труба просто физически не может работать с той же продуктивностью, что и раньше, а часть загрязненного воздуха попадает обратно в комнаты. Исправить ситуацию может только восстановление геометрии конструкции, к счастью эти работы можно выполнить своими руками.

Руководство по восстановлению

Основная задача – получить по окончанию работ изначальные размеры венткороба (до его модификации).

Инструкция по выполнению работ выглядит так:

• удаляет отделочный материал с оставшихся частей конструкции;
• нужно обнажить внутреннее пространство. Для этого придется удалить часть стенок и оба перекрытия;

Удаляются стенки и перекрытия

• в зависимости от того, какой материал использовался для строительства короба, выбирается материал для его отстройки;

Обратите внимание!
Перед тем, как заниматься стенками, нужно восстановить обрезанную часть каналов-спутников, идущих из нижележащей квартиры.
Для этого можно использовать пластиковые или металлические воздуховоды.

• восстановление вентиляционного короба предусматривает выкладку его стенок заново. Для этого чаще всего используются пеноблоки или плиты из гипса – стенки не будут подвергаться сильным нагрузкам, а вот отличная обрабатываемость только ускорит ремонт;

Восстановление стенок

• после того, как геометрия короба восстановлена, останется только проверить его работу (у соседей снизу должна наладиться вентиляция) и заново отделать стенки.

Короб стал таким же, как и до неудачного ремонта

Обратите внимание!
Для внутренней перегородки не рекомендуется использовать тонкий листовой металл, фанеру и т. д.
В будущем это может стать причиной проблем с шумом, а исправить этот недостаток можно будет только при демонтаже стенок короба.

В некоторых случаях может понадобиться изготовление коробов для вентиляции что называется «с нуля», когда он был снесен полностью. Порядок выполнения работ остается прежним, только объем немного увеличивается.

Пластиковые и металлические короба

Довольно часто встречаются упоминания о пластиковых и металлических коробах. Применительно к вентиляции под определением пластиковые короба для вентиляции обычно понимают участок воздуховода от вытяжки до вентиляционного отверстия в стене. Также такие конструкции могут применяться для того, чтобы скрыть неприглядный фрагмент трубы, например, на участке между кухонной вытяжкой и потолком.

Пластиковые и металлические короба для вентиляции хороши, в первую очередь, внешним видом. Как правило, такие конструкции не требуют дополнительной отделки, а при грамотном подходе и сами могут стать украшением интерьера.

За металлическим коробом скрыта вентиляционная труба

Что касается формы сечения, то универсального решения нет. Круглые воздуховоды с точки зрения аэродинамики выглядят предпочтительнее, а квадратное (прямоугольное) сечение легче устанавливаться благодаря плоским поверхностям.

Размеры пластикового вентиляционного короба подбираются исходя из мощности вытяжки, но чаще всего используются такие типоразмеры как 204х60 мм, 120х60 мм и 110х55 мм. При дальнейшем уменьшении сечения его продуктивность будет слишком маленькой.

Пластиковый короб спрятан за листами гипсокартона

Обратите внимание!
Перечисленные размеры пластиковых коробов для вентиляции имеют одну и ту же высоту не случайно.
Довольно часто их маскируют за перегородкой из гипсокартона, поэтому и высота сечения не превышает 60 мм.

Избавляемся от шума

Причин шума может быть несколько:

• неудачная переделка короба;
• использование вентиляторов;
• если использован гофрированный трубопровод, то его могли недостаточно сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздух сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае понадобится шумоизоляция вентиляционного короба.

Способов борьбы с шумом также можно выделить несколько:

• покрыть короб слоем шумоизоляции. Такой материал может быть самоклеющимся, в таком случае достаточно просто приклеить его по всей поверхности короба;

Схематическое изображение наружной шумоизоляции

Обратите внимание!
Есть вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае велика вероятность отсыревания материала и развития грибка на нем.

• если основной источник шума – вентилятор, то можно переустановить его с использованием антивибрационных гибких вставок. Или просто заменить на менее шумный, также за самим вентилятором может устанавливаться специальная установка для борьбы с шумом;
• может использоваться пластинчатый глушитель;

На фото – пластинчатый глушитель

• жесткие воздуховоды можно заменить гибкими, трение воздуха о их стенки существенно уменьшится, а значит и проблема шума исчезнет.

В завершение

Вентиляция – довольно хрупкая система и очень легко нарушить ее работоспособность неаккуратным вмешательством. В частности, в группе риска находятся вентиляционные короба – именно неграмотная работа с этим элементов системы чаще всего приводит к неприятным последствиям.

Для того, чтобы этого избежать достаточно просто придерживаться предложенных в статье рекомендаций. На видео в этой статье поэтапно показан процесс восстановления вентиляционного короба.

Вентиляционные короба из пластика: особенности и сфера применения

Залогом комфортного и здорового микроклимата, в котором не менее комфортно работается и живется, является проектирование и организация хорошо продуманной системы вентиляции в любом архитектурном сооружении. Особенно актуальна проблема правильной циркуляции воздушных потоков в тех помещениях, где постоянно наблюдается высокая влажность, например, на кухне и в ванной комнате.

Вряд ли кто-то станет отрицать, что достаточно частным и весьма неприятным «гостем» в наших квартирах является высокая влажность в ванной, а также незаметные взору запахи, присутствующие всегда процессу приготовления еды, нежелательные частицы дыма или чада, витающие в воздухе. Такие явления сказываются не только на настроении жильцов, но и на состоянии предметов мебели, декоративных покрытиях потолка и стен в виде невыносимого жирового налета.

Система вентиляции: прихоть или необходимость

Именно с этими проблемами призвана бороться смонтированная по всем правилам система приточно-вытяжной вентиляции, воздушной артерией которой по праву считается сеть воздуходувных каналов. Помимо выполнения своей прямой задачи – поступления в помещение чистых потоков воздуха и эффективного удаления отработанных, вентиляционные каналы должны быть эстетически привлекательными и гармонично вписываться в пространство.

От выбора того или иного канала будет зависеть продуктивность работы всей системы и визуальное восприятие внутреннего пространства. Например, в благоустроенной, современной квартире невозможно представить грубые, металлические воздуховодные каналы. Вместо этого удачным техническим и дизайнерским решением для разработки и организации бытовой вентиляции будут являться кухонные вентиляционные короба, фотографические изображения которых, в качестве наглядных примеров, размещены на нашем сайте.

вентиляция на кухне

вытяжка на кухне



Вентиляционные короба из пластика: преимущества и недостатки.

Сфера применения

Будучи достойной альтернативой конструкциям из металла, вентиляционные короба из пластика помимо визуальной аккуратности, привлекают клиентов своей долговечностью и невысокой стоимостью, отличными эксплуатационными характеристиками и показателями прочности, которые обусловлены физическими свойствами используемых полимеров. Например, поскольку пластик совершенно не подвержен коррозийному процессу, то появившаяся трещина на поверхности вентиляционного пластикового короба не приведет к разрушению канала, чего нельзя сказать, к сожалению, о стальном воздуховоде. Благодаря легкому весу и обилию комплектующих деталей из такого материала, сегодня можно сконструировать кухонный вентиляционный короб любой конфигурации и сложности. Об этом свидетельствуют многочисленные фотографии и иллюстрации готовых систем.

Отличная монтажная способность объясняется и возможностью изготовления кухонных воздуховодов любой длины с помощью обычной ножовки, и прочного соединения всех элементов посредством нагревания до нужной температуры.

схема подключения пластиковый вентиляционный короб

расположение вентиляционного короба



Экологическая чистота, абсолютная гигиеничность, возможность обработки поверхностей полимера универсальными антистатическими составами, которые придают кухонным вентиляционным коробам из пластика пылеотталкивающие свойства, в сочетании с низким уровнем шума обеспечивают особый успех воздуховодов такого рода и выделяют их в отдельную группу вентиляционных элементов.

Безусловно, пластиковые вентиляционные короба для кухни не лишены недостатков. Самым существенным минусом элементов из пластика является крайне низкая огнестойкость: прямой контакт с огнем приводит к оплавлению и деформации материалов без возможности восстановления первоначальных форм. Это обстоятельство накладывает отпечаток на сферу применения пластиковых вентиляционных коробов, фото которых можно увидеть в сети Интернет. Каналы из пластика разрешено устанавливать лишь в тех помещениях, где температура воздуха не более +50ºС. Например, ряд ограничений применяется для бань, саун и промышленных «горячих» цехов, где проблема вентиляции решается путем создания комбинированных систем.

Критерии выбора вентиляционного короба для кухни. Фотогалерея

схема вентиляционного короба



Переходя к выбору подходящего воздуховода, необходимо твердо определиться с назначением, габаритами и видом вентиляции. В целях обеспечения максимальной эффективности для каждого конкретного случая короба подбираются индивидуально, а все работы начинаются с проектирования. Разработанный проект содержит точные ответы на все вопросы относительно расположения, особенностей функционирования и монтажа с учетом габаритов и специфики помещения. Весь этот груз ответственности лучше всего возложить на плечи профессионала, который сможет гарантировать высокую производительность всех элементов воздушной вентиляции, безупречное ее функционирование без акустического дискомфорта.

Вышеупомянутая эффективность определяется соблюдением основных критериев, среди которых первостепенное значение принадлежит правильному выбору площади поперечного сечения.

Так, согласно действующим нормативам система вентиляции должна прогнать всю воздушную массу внутри помещения за 1 час, при этом следует учитывать, что приток чистого воздуха должен составлять не менее 3м³ газа на 1м² имеющейся площади. Непрофессионал, безусловно, задумается о том, каким поперечным сечением должен обладать вентиляционный короб из пластика. Следует помнить, что не следует закладывать какой-либо запас, ведь он может привести к появлению постоянного гула.

Наиболее востребованными сегодня считаются короба сечением 55х110 мм и длиной 1,5 – 0,5 м.

Немаловажна форма канала. Вентиляционный короб для кухни, согласно фото, может принимать круглую, овальную, квадратную или прямоугольную форму. Принимается решение исходя из личных предпочтений, имеющегося свободного кухонного пространства и возможности спрятать канал в ниши. Однако сами производители утверждают, что короба овального и круглого сечения легче и быстрее соединять между собой.

Материал изготовления. В качестве основных материалов создания коробов выступают безопасные для пользователей и окружающей среды поливинилхлорид, полиэтилен и полипропилен.

И, напоследок, хочется отметить легкость и высокую оперативность при сборе и монтаже кухонной системы вентиляции из пластика. Благодаря использованию высококачественной арматуры и фурнитуры, прочным крепежным элементам и специальным герметикам, которыми обрабатываются места соединений, вы сможете получить качественную и надежную вентиляционную систему для Вашего дома.

Жесткие металлические воздуховоды круглого и прямоугольного сечения

Жесткие металлические воздуховоды круглого и прямоугольного сечения

Традиционное решение – жесткие металлические воздуховодыкруглого и прямоугольного сечения.

В системах вентиляции, воздушного отопления и кондиционирования воздуха зданий и сооружений самого различного назначения чаще всего применяются жесткие металлические воздуховоды круглого и прямоугольного сечений и соответствующие им фасонные детали.

Проектирование, производство и монтаж таких каналов обычно осуществляются с учетом требований ВСН 353-86 «Проектирование и применение воздуховодов из унифицированных деталей», многочисленных (более 20 документов) ТУ, в том числе — ТУ 36-736-93 «Воздуховоды металлические», ТУ 4863018-11865045-02 «Воздуховоды», СНиП 41-01-2003 «Отопление, вентиляция, кондиционирование», СП60.13330.2010 и других нормативных документов.

Большинство участников рынка работает с воздуховодами из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5-1,4 мм (ГОСТ 1491880, от 200 до 420 граммов цинка на 1 м 2 стали). Такие воздуховоды подходят для транспортировки воздуха с температурой до 80 –0С и относительной влажностью не выше 60-80 %.

При необходимости организовать транспортировку более горячего воздуха используют черную или жаростойкую сталь. Для перемещения особо агрессивных сред, в том числе влажных, воздуховоды изготавливаются из тонколистовой коррозионно-стойкой стали, алюминия или из стали с полимерным покрытием. Наконец, в угоду дизайну, когда в замыслы оформителя помещения входит акцентирование внимания на системе воздуховодов, в помещениях применяют каналы из полированной меди и других металлов.

Круглые металлические воздуховоды принято подразделять на прямошовные фальцевые и спирально-фальцевые (спирально-навивные). Кроме того, распространение получили прямошовные сварные воздуховоды. В определениях «фальцевые» и «сварные» отражается применяемый при производстве воздуховодов способ соединения металлического листа. Внутренние диаметры прямошовных сварных воздуховодов изменяются в пределах от 0,1 до 2 м. Их длина может составлять 1, 1, 25, 2 или 2,5 м.

Чаще однако в дело идут круглые спирально-фальцевые воздуховоды, изготавливаемые на специальных станках. Такие вентканалы характеризует повышенная жесткость (по сравнению с прямошовными). Их длина в принципе может быть какой угодно, однако на практике она ограничена 6 метрами. К достоинствам таких вентканалов можно отнести также высокую плотность шва и хороший внешний вид. К недостаткам — увеличенный расход металла и вес, повышенное аэродинамическое сопротивление, да и цена спиральных воздуховодов обычно на 10-20 % выше, чем у прямошовных.

Ряд типовых размеров поперечных сечений прямоугольных металлических воздуховодов начинается со 100×100 мм и заканчивается 3200×4000 мм. При этом рекомендуемый размер проемов для прямоугольной вентиляции равен (А+200)х(В+200) мм, где А и В — размеры воздуховодов в мм (см. СП73133-2010 (СНиП3.05.01-85)).

Конструктивно прямоугольные металлические воздуховоды выполняются прямошовными. Наиболее дешевыми получаются прямые участки стандартной длины: 1,25, 2 или 2,5 м — вследствие наиболее рационального использования поступающего в раскрой листового металла.

Для обеспечения жесткости прямоугольных воздуховодов со стороной сечения более 400 мм, как правило, выполняются ребражесткости с шагом 200-300 мм по периметру воздуховода либо диагональные перегибы.

Чем больше площадь сечения прямоугольного канала, тем труднее транспортировать его к месту монтажа. Однако в относительно новой конструкции воздуховодов с угловым защелочным фальцем, которые собирают на месте, этот недостаток можно считать не столь очевидным. Проще транспортировать к месту установки и сборные панельные воздуховоды большого поперечного сечения.

В сравнении с круглыми прямоугольные металлические воздуховоды — более металлоемкие изделия. Однако их проще, чем круглые, спрятать, например, за подшивным потолком. Ведь при одинаковой высоте площадь сечения прямоугольного воздуховода с максимально допустимым соотношением сторон будет больше, чем у круглого канала.

Для соединения прямых участков как круглых, так и прямоугольных воздуховодов и соответствующих им фасонных элементов вентсистем применяют два основных типа соединения — фланцевое и бесфланцевое.

Фланцевое соединение, как следует из названия, выполняется при помощи фланцев, закрепленных на торцах прямых участков и фасонных деталей воздуховодов. Фланцы изготавливают из угловой стали или из монтажных шин и уголков (шинорейка). К воздуховодам фланцы крепят с помощью саморезов, заклепок или сварки.

Воздуховоды с фланцами из угловой стали или полосы (до диаметра 315 мм) собираются в сеть с помощью соединительных болтов — по периметру фланцев для этого может быть выполнено от 4 до 40 отверстий под болты диаметром 6, 8 или 10 миллиметров. Воздуховоды с фланцами из монтажных шин и уголков соединяются с помощью 4 болтов и при необходимости скоб для стяжки, которые устанавливаются на стыках каналов через каждые 200 мм. При монтаже сети между фланцами для герметизации соединений прокладывают ленточную резину, самоклеящийся поролон и другие уплотнительные материалы, выбираемые в зависимости от агрессивности перемещаемой среды.

Менее трудоемко бесфланцевое соединение, когда для стыковки прямоугольных воздуховодов, используемых, например, в системах воздушного отопления и других установках, не требующих высокой герметичности вентсети, применяются металлические рейки.

Для бесфланцевого соединения круглых воздуховодов диаметром до 900 мм используют бандаж из тонкой листовой стали.

В последнее время широкое распространение получило высокотехнологичное ниппельное соединение круглых воздуховодов. Уплотнение здесь обеспечивает резиновая прокладка круглого сечения, которая находится в канавке в концевой части ниппеля или фитинга, в роли которого может выступать любая фасонная деталь или сетевое оборудование (шумоглушители, дроссель-клапаны). Ниппельная система обычно выдерживает положительное давление до 3000 Па и давление разрежения до 5000 Па.

На вопрос «Из каких воздуховодов дешевле делать вентсеть — из круглых или из прямоугольных?» однозначного ответа не существует. В каждом конкретном случае необходимо рассматривать всю совокупность влияющих на конечную величину затрат факторов, включая архитектурно планировочное решение объекта, металлоемкость и др.

Из-за высокой стоимости транспортных расходов почти всегда выгоднее покупать жесткие вентканалы у производителя, склады или производственные цеха которого расположены поблизости от объекта.

Среди производителей жестких металлических воздуховодов круглого и прямоугольного сечений и соответствующих им фасонных деталей можно отметить, например, завод «Лиссант» в Санкт-Петербурге.

ВЫБОР ЭЛЛИПСА

Когда пространство между плитой перекрытия и подвесными конструкциями потолка минимально, зачастую единственно возможной оказывается система воздуховодов плоскоовального сечения. При изготовлении таких каналов спирально-фальцевые воздуховоды круглого сечения прогоняются через специальные станки, в результате чего им придается эллиптическая форма. Плоскоовальные воздуховоды создают меньшее сопротивление воздушному потоку при одинаковой площади сечения с прямоугольными каналами и весьма эстетичны. Но стоимость таких воздуховодов достаточно высока, да и изготавливаются они отнюдь не везде.

Сеть вентиляционных каналов системы воздушного отопления выполнена из оцинкованного стального листа

Прямоугольные жесткие воздуховоды крепят к перекрытию с помощью забивных анкеров, шпилек, Z- или

Г-образных профилей (а, б) или траверсов (в), круглые воздуховоды – на хомутах и (или) перфоленте (г).

Выбрать и купить воздуховоды в Санкт-Петербурге.

Вентиляционные короба от компании ИП Шамрай

Когда необходимы вентиляционные короба

В некоторых случаях коммуникации просто нельзя зафиксировать жестким способом, так как материалы трубопровода могут расширяться под действием высокой температуры. Внутри короба коммуникации расширяются незначительно, они не будут деформироваться и сохранят целостность. С подобными коробами вентиляционная система будет надежно защищена от механического повреждения.

Мы предлагаем клиентам короба из металла, которые обладают рядом преимуществ:

• Не разрушаются и не подвержены воздействию влаги благодаря наличию специального защитного слоя;
• Способны выдерживать воздействие высоких температур;
• За счет перфорации нагретый воздух передается в помещение;
• При ремонте в помещении всегда можно изменить оттенок короба.

Заказать короба можно на сайте. Вы всегда можете получить консультацию нашего менеджера.

Хотите красиво задекорировать коммуникации и потратить минимум средств? Закажите вентиляционные короба из металла! Это практичное решение отличается простотой монтажа и гармонично дополняет любые интерьеры.

Не всегда существует возможность выполнить установку инженерных систем так, чтобы скрыть все трубопроводы в каналах или нишах. Вентиляционный короб выпускается разных типов, поэтому легко подобрать вариант исполнения для использования в конкретном случае. Изделия монтируются на отопительные, водопроводные, канализационные трубы, вентиляционные наружные системы и пр.

Когда используют этот способ декорирования?

Основная предпосылка для применения металлических вентиляционных коробов — линейное расширение материалов трубопровода под действием высокой температуры. Это значит, что коммуникации нельзя зафиксировать жестким способом внутри перекрытий, стен, в монолитном полу. Несоблюдение этого условия приведет к деформации материала, окружающего трубы (обычно бетона) и разрушению самой системы. Внутри вентиляционного короба коммуникации незначительно расширяются, воздух свободно циркулирует, и все составляющие элементы сохраняют свою целостность. Применение наружных декоративных элементов значительно продлевает срок эксплуатации инженерных систем.

Воздуховоды металлические – ВОЗДУШНОЕ ОТОПЛЕНИЕ Альтернативные Системы Комфорта

Экономичная система вентиляции

Учитывая высокие затраты по переработке воздуха, а также динамично развивающиеся рынки, системам вентиляции ставятся высокие требования. Поэтому необходимо, чтобы системы воздуховодов были достаточно герметичны, чтобы удерживать эксплуатационные затраты на приемлемом уровне. Для решения этой проблемы фирма ALNOR Systemy Wentylacji Sp. z o. o.   разработала новую комплексную систему SPIRAL®system.

Герметичная система воздуховодов.

SPIRAL®system – проверенная система быстросоединяемых, сворачиваемых в спираль воздуховодов и фасонных элементов с прокладкой из EPDM резины, закрепленным фабричным способом. Прокладка обеспечивает герметичное и стойкое соединение воздуховодов SPIRAL®system.Система доступна в полном ассортименте диаметров, от D-80 вплоть до самых больших D-1250 мм.

SPIRAL®system соответствует классу герметичности D (сертификат № 0103/07) в соответствии с нормой PN-EN 12237. Высокое качество и эффективные, закрепленные фабричным способом, резиновые уплотнители делают монтаж системы очень простым и вместе с тем быстрым. Таким образом смонтированная инсталляция SPIRAL®system обеспечивает герметичность и не требует дополнительной герметизации.

Достоинства применения системы

•   Быстрый и простой монтаж.

•   Резинка закрепленный фабричным способом,

без каких-либо свободных элементов, гарантирует после соединения соответствующую укладку в канале.

•   Возможность точного крепления фасонного элемента без риска нарушить герметичность.

•   Благоприятный для окружающей среды, не требует применения силиконов, содержащих токсичные растворители, проникающие в вентиляционный канал.

•   Может устанавливаться при любых погодных условиях.

•  Устойчив к температурам от -30° до +100°C.

•   Выдерживает вакууметрическое давление до 3000 Па.

•   Выдерживает избыточное давление до 5000 Па.

•   Внутренний и внешний производственный контроль.

•   Эстететичный внешний вид, особенно важный при открытых инсталляциях.

Основное достоинство системы

Резинка точно и тщательно прилегает к стенке вентиляционного канала.

Более подробное описание вы можете найти из предложенных ниже металлических воздуховодов в нашем каталоге (скачать.pdf)

Вентиляционные короба – как не испортить вентиляцию в квартире

Довольно часто жильцы квартир в погоне за увеличением свободного пространства на кухне или в санузле соглашаются на «усовершенствование» вентиляционной системы. Как правило, это связано с тем, что вентиляционные короба просто частично демонтируются, что в будущем становится причиной серьезных проблем. Чтобы не допустить этого, имеет смысл подробнее разобраться в назначении и функционировании этого элемента вентиляционной системы.

Вентиляционный короб установлен снаружи

Принцип работы и назначение

В разрезе в любом вентиляционном коробе видно 3 канала, при этом один из них имеет намного большую площадь, чем 2 остальных.

Каждый из них играет свою роль:

• малые каналы (их еще называют каналами-спутниками, диаметр таких воздуховодов в типовых домах не превышает 15 см) используются для отвода воздуха из санузла и кухни;
• большой канал – общий воздуховод, в котором смешивается воздух, отведенный из разных квартир.

Размеры вентиляционных коробов, в жилых домах, в принципе, сравнимы – в общем случае в него должен поместиться большой воздуховод (примерно 30х60 см) и 2 канала-спутника (каждый 15х15 см).

Вид изнутри

Работает он по такой схеме:

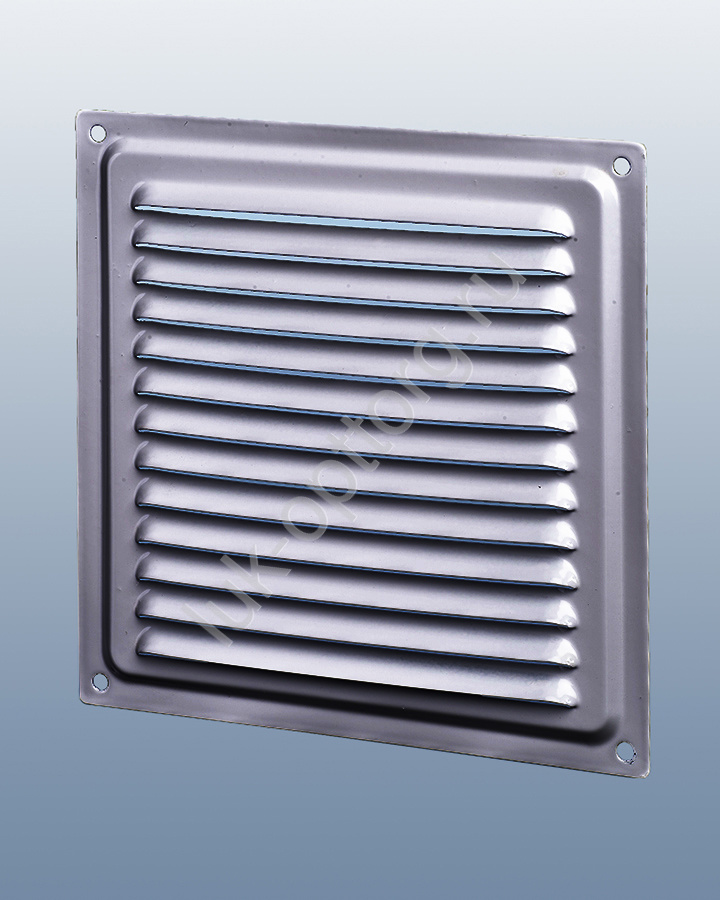

• воздух через вентиляционную решетку всасывается из уборной и кухни в соответствующий канал-спутник;
• в общую шахту воздух попадает не сразу, перед этим он проходит по вертикали примерно 3м. Для подачи воздуха из комнаты в канал-спутник может использоваться прямоугольный пластиковый вентиляционный короб;
• в шахте воздух смешивается с вытяжкой от других квартир и устремляется на крышу, где и удаляется за пределы вентиляционной системы.

Сечение короба: 1 – основной канал; 2 – каналы-спутники

Обратите внимание!
В квартире находится основная часть каналов-спутников нижележащего жилья.
Так что удаление или нарушение геометрии ударит в первую очередь по соседям снизу, а уже они доставят немало неприятностей лично вам.

Подробнее о конструкции

Довольно часто короб для вентиляции на кухне или в санузле занимает приличную площадь. Учитывая вечный дефицит свободного пространства, многие занимаются нежелательной самодеятельностью и убирают часть короба или уменьшают его размер.

Если у соседей снизу достанет сообразительности обратиться в правоохранительные органы, то со 100%-ной вероятностью незадачливых архитекторов обяжут восстановить разрушенную конструкцию. (См. также статью Вытяжная вентиляция дома: особенности.)

На фото- часть конструкции сначала максимально сузили, а потом восстановили

Обратите внимание!
Несмотря на то, что сам короб находится в квартире, он не является собственностью жильцов.
Так что самовольное его изменение противозаконно.

Чем грозит демонтаж или сужение части короба

Множество так называемых специалистов предлагает услуги по уменьшению размеров конструкции без ухудшения вентиляции в квартире. Вот только они забывают добавить, что в результате такой «модернизации» пострадают соседи снизу.

Чаще всего при этом просто вырезается часть короба. Цена такой услуги сравнительно невелика, к тому же за счет удаления часть конструкции резко увеличивается свободная площадь. Заплатить за это придется нижележащим квартирам, именно у них из-за этого в комнаты начнет проникать неприятный запах.

Последствия «модернизации»

Дело в том, что при таком способе модернизации короба резко сужаются размеры крупного вентиляционного канала и обрезается часть каналов-спутников. В итоге, если раньше воздух по каналам-спутникам спокойно попадал в вентиляционную шахту, то теперь он на выходе упирается в перегородку.

К тому же, из-за резкого сужения площади воздуховода перед узким местом образуется область повышенного давления, что также не улучшает вентиляцию. В итоге труба просто физически не может работать с той же продуктивностью, что и раньше, а часть загрязненного воздуха попадает обратно в комнаты. Исправить ситуацию может только восстановление геометрии конструкции, к счастью эти работы можно выполнить своими руками.

Руководство по восстановлению

Основная задача – получить по окончанию работ изначальные размеры венткороба (до его модификации).

Инструкция по выполнению работ выглядит так:

• удаляет отделочный материал с оставшихся частей конструкции;
• нужно обнажить внутреннее пространство. Для этого придется удалить часть стенок и оба перекрытия;

Удаляются стенки и перекрытия

• в зависимости от того, какой материал использовался для строительства короба, выбирается материал для его отстройки;

Обратите внимание!
Перед тем, как заниматься стенками, нужно восстановить обрезанную часть каналов-спутников, идущих из нижележащей квартиры.
Для этого можно использовать пластиковые или металлические воздуховоды.

• восстановление вентиляционного короба предусматривает выкладку его стенок заново. Для этого чаще всего используются пеноблоки или плиты из гипса – стенки не будут подвергаться сильным нагрузкам, а вот отличная обрабатываемость только ускорит ремонт;

Восстановление стенок

• после того, как геометрия короба восстановлена, останется только проверить его работу (у соседей снизу должна наладиться вентиляция) и заново отделать стенки.

Короб стал таким же, как и до неудачного ремонта

Обратите внимание!
Для внутренней перегородки не рекомендуется использовать тонкий листовой металл, фанеру и т. д.
В будущем это может стать причиной проблем с шумом, а исправить этот недостаток можно будет только при демонтаже стенок короба.

В некоторых случаях может понадобиться изготовление коробов для вентиляции что называется «с нуля», когда он был снесен полностью. Порядок выполнения работ остается прежним, только объем немного увеличивается.

Пластиковые и металлические короба

Довольно часто встречаются упоминания о пластиковых и металлических коробах. Применительно к вентиляции под определением пластиковые короба для вентиляции обычно понимают участок воздуховода от вытяжки до вентиляционного отверстия в стене. Также такие конструкции могут применяться для того, чтобы скрыть неприглядный фрагмент трубы, например, на участке между кухонной вытяжкой и потолком.

Пластиковые и металлические короба для вентиляции хороши, в первую очередь, внешним видом. Как правило, такие конструкции не требуют дополнительной отделки, а при грамотном подходе и сами могут стать украшением интерьера.

За металлическим коробом скрыта вентиляционная труба

Что касается формы сечения, то универсального решения нет. Круглые воздуховоды с точки зрения аэродинамики выглядят предпочтительнее, а квадратное (прямоугольное) сечение легче устанавливаться благодаря плоским поверхностям.

Размеры пластикового вентиляционного короба подбираются исходя из мощности вытяжки, но чаще всего используются такие типоразмеры как 204х60 мм, 120х60 мм и 110х55 мм. При дальнейшем уменьшении сечения его продуктивность будет слишком маленькой.

Пластиковый короб спрятан за листами гипсокартона

Обратите внимание!
Перечисленные размеры пластиковых коробов для вентиляции имеют одну и ту же высоту не случайно.
Довольно часто их маскируют за перегородкой из гипсокартона, поэтому и высота сечения не превышает 60 мм.

Избавляемся от шума

Причин шума может быть несколько:

• неудачная переделка короба;
• использование вентиляторов;
• если использован гофрированный трубопровод, то его могли недостаточно сильно растянуть на стадии монтажа, в итоге его поверхность напоминает стиральную доску и воздух сильно шумит, соприкасаясь с ней.

В любом из перечисленных случае понадобится шумоизоляция вентиляционного короба.

Способов борьбы с шумом также можно выделить несколько:

• покрыть короб слоем шумоизоляции. Такой материал может быть самоклеющимся, в таком случае достаточно просто приклеить его по всей поверхности короба;

Схематическое изображение наружной шумоизоляции

Обратите внимание!
Есть вариант прикрепления звукоизоляции к внутренней поверхности короба, но в этом случае велика вероятность отсыревания материала и развития грибка на нем.

• если основной источник шума – вентилятор, то можно переустановить его с использованием антивибрационных гибких вставок. Или просто заменить на менее шумный, также за самим вентилятором может устанавливаться специальная установка для борьбы с шумом;
• может использоваться пластинчатый глушитель;

На фото – пластинчатый глушитель

• жесткие воздуховоды можно заменить гибкими, трение воздуха о их стенки существенно уменьшится, а значит и проблема шума исчезнет.

В завершение

Вентиляция – довольно хрупкая система и очень легко нарушить ее работоспособность неаккуратным вмешательством. В частности, в группе риска находятся вентиляционные короба – именно неграмотная работа с этим элементов системы чаще всего приводит к неприятным последствиям.

Для того, чтобы этого избежать достаточно просто придерживаться предложенных в статье рекомендаций.На видео в этой статье поэтапно показан процесс восстановления вентиляционного короба.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Оставить комментарий

ОБЯЗАТЕЛЬНО приложите ФОТО проблемы — так ответ эксперта будет гораздо точней

Оставляя комментарий, Вы принимаете пользовательское соглашение

Ваше имя:
Ваш e-mail:
Источник gidroguru.com

Разница между гибкими и металлическими воздуховодами

Производители листового металла Kaempf & Harris расскажут вам об основах и различиях между металлическими и гибкими воздуховодами. Металлические воздуховоды (также называемые жесткими или жесткими воздуховодами) предлагают более надежное решение для коммерческой системы отопления, вентиляции и кондиционирования воздуха. Воздуховоды из оцинкованной стали и алюминия служат дольше. Это особенно верно, когда надлежащее техническое обслуживание проводится по регулярному графику. Это требует компьютеризованного проектирования, измерений и тщательной установки воздуховодов.Специалисты рассматривают существующие компоненты системы отопления и охлаждения коммерческого здания. Эти соображения включают печь, тепловой насос, кондиционер и многое другое.

Соотношение ширины и высоты в коммерческом здании также является важным фактором. В нем должно быть место для металлических воздуховодов для оптимизации энергоэффективности и производительности.

Гибкий или гибкий воздуховод – неотъемлемая часть системы кондиционирования воздуха. Гибкий воздуховод соединяет воздуховоды системы отопления и охлаждения с воздухораспределителем. Он состоит из решеток и регистров, которые монтируются на потолке или стенах коммерческого здания. Гибкий воздуховод удобен для присоединения выходных отверстий приточного воздуха к более жестким воздуховодам из листового металла. Его часто прикрепляют с помощью длинных стяжек или металлических зажимов.

Резина, ПВХ, нержавеющая сталь, силикон, полиуретан и полиэфирная ткань, пропитанная неопреном, являются популярными типами гибких материалов для воздуховодов.

Резина, ПВХ, нержавеющая сталь и силикон лучше всего подходят для коммерческих зданий в экстремальных климатических условиях.Это связано с присущей им устойчивостью к нагреванию и охлаждению, что обеспечивает длительную производительность. Резина и полиуретан обладают наилучшей стойкостью к истиранию.

Silicon не может справиться с внутренними повреждениями при экстремальной погодоустойчивости. Тем не менее, силикон и ПВХ обеспечивают высочайшее качество для кондиционирования воздуха. Это потому, что каждый из них предлагает гибкость для любого шланга для тяжелых условий эксплуатации.

• Цена. Поскольку металлические воздуховоды служат дольше, чем гибкие воздуховоды, их создание, транспортировка и установка обходятся дороже.
• Гибкость. Гибкие воздуховоды лучше подходят для существующих магистральных систем отопления и охлаждения. Это потому, что они более универсальны и гибки. Металлические воздуховоды более жесткие из-за природы стали, что делает их идеальными для построения всей системы отопления, вентиляции и кондиционирования воздуха.
• Установка. По сравнению с металлическими воздуховодами, гибкий воздуховод проще и быстрее установить. Тем не менее, это оставляет больше возможностей для ошибок подрядчика. Ошибка подрядчика может стоить вам больших счетов за электроэнергию, чрезмерного технического обслуживания или внезапного ремонта или замены.Металлические воздуховоды – это дорогостоящее начальное вложение для коммерческого здания, но они позволяют сэкономить деньги, поддерживая высокое качество воздуха в помещении и регулируя температуру в помещении независимо от климата на улице.

Что лучше всего подходит для вашего коммерческого здания?

У многих подрядчиков есть проблемы с гибкими воздуховодами, потому что многие работы по установке воздуховодов с гибкими воздуховодами выполняются случайно. По словам консультанта по экологическому строительству, наиболее частыми проблемами являются следующие:

• Перегибы и крутые повороты

• Длинные участки без опор

• Радиальные системы с избыточным количеством каналов, выходящих из камеры

• Неизмеренные слишком близкие взлеты

• Длина дополнительного канала

• Плохо закрепленные и герметичные соединения

• Стыковые соединения без опоры

В то время как гибкие воздуховоды лучше всего подходят для коротких участков в системе «ствол-ответвление», металлические воздуховоды лучше всего подходят для всей системы распределения воздуха.

Металлические воздуховоды должны быть спроектированы, обмерены и установлены специалистом по ОВКВ или с его помощью. Металл также имеет меньшее сопротивление потоку воздуха, и многие из перечисленных выше проблем не имеют отношения к жесткости листового металла.

Выбор зависит от того, что вы ищете в системе HVAC. Факторы включают местоположение, количество людей в здании, площадь в квадратных футах и ​​многое другое. Поговорите с производителем листового металла или специалистом по HVAC о вашем коммерческом здании.

Для получения дополнительной информации загрузите «Руководство Kaempf & Harris по коммерческим стандартам на воздуховоды». Нажмите кнопку ниже, чтобы начать:

Существует ли стандартная толщина листового металла для воздуховодов? – OC McDonald

Каждая партия листового металла изготавливается разного уровня прочности, размера и толщины в зависимости от точных эксплуатационных испытаний, которые она должна пройти. Для всеобщего принятия соответствующих стандартов необходимо было создать руководящий орган для регулирования и утверждения конкретного использования компонентов на основе их квалификации.Национальная ассоциация подрядчиков по производству листового металла и кондиционирования воздуха (SMACNA) – это международная торговая ассоциация, которая устанавливает отраслевые стандарты для критериев приемлемых строительных материалов, используемых в системах отопления, вентиляции и кондиционирования воздуха. Эти нормы декларируют минимально допустимую толщину листового металла вентиляционных каналов различных размеров, форм и материалов, используемых для отдельных применений. Листовой металл имеет особые правила, определяемые в процессе использования, в пределах которых продукт должен находиться после изготовления или изготовления для:

• Коммерческий
• Промышленный
• Жилой

Gage-It Правый

Чтобы сэкономить деньги и ресурсы при первоначальных инвестициях, обычно выбирают наименьшую допустимую толщину, которая вписывается в проектные планы, при этом сохраняя правильные квалификационные допуски. Самый тонкий приемлемый листовой металл для воздуховодов, используемых в одном доме, имеет толщину 28 мм или 0,013 и 0,018 дюйма для гальваники и алюминия соответственно. Это измерение относится к воздуховоду диаметром менее 12 дюймов и прямоугольному сечению не более 8 дюймов. Эти цифры относятся к конструкции в соответствии с последним изданием обновленной кодовой книги, опубликованной в 2018 году. Кроме того, есть также спецификации для правильного гальванического покрытия, которое также предполагается использовать, и знание того, как получить все детали правильно, – вот почему Важно, чтобы все установки выполнялись профессионально.

Листовой металл, который используется для создания воздуховодов, обеспечивающих вентиляцию жилых и рабочих помещений, должен выдерживать давление, создаваемое системой, чтобы соответствовать строительным нормам. Стандартная толщина увеличивается при увеличении размеров трубопровода из листового металла, чтобы он мог выдерживать нагрузки большей длины и диаметра без потери устойчивости под собственным весом. Двумя наиболее распространенными металлами, используемыми для воздуховодов, являются алюминий и оцинкованная сталь, и требования к ним перечислены в Международном механическом кодексе.Дополнительные рекомендации также можно найти в книге SMACNA HVAC Duct Construction – Metal and Flexible, которая дополнительно разъясняет передовой опыт для множества возможных сценариев. Когда вы будете готовы узнать, что мы можем для вас сделать, позвоните нам по телефону 408-295-2182.

Как заменить металлический воздуховод гибким воздуховодом | Руководства по дому

Воздуховод переносит нагретый и охлажденный воздух по всему дому. Он берет начало у вашего воздухоподготовителя или печи и заканчивается у вентиляционных отверстий в стене, полу или потолке.Металлические воздуховоды все еще можно найти во многих старых домах, но гибкие воздуховоды более распространены в более новых домах. Оба работают хорошо. Тем не менее, если вы решите перейти с металлического воздуховода на гибкий, не тратьте деньги на подрядчика по ОВК. Это трудоемкая работа, но вы определенно справитесь с ней самостоятельно.

Отвинтите все винты для листового металла, соединяющие металлический воздуховод с пыльником или другим участком воздуховода. Вытяните воздуховод из ботинок и отложите его, чтобы выбросить или переработать.

Измерьте длину воздуховода, идущего от воздухоподготовителя до различных вентиляционных отверстий, чтобы определить, сможете ли вы использовать отдельные детали или вам нужно будет соединить их вместе, чтобы завершить цикл.

Протяните воздуховод вдоль желоба. Подвесьте горизонтальные участки к каркасу, обмотав воздуховод нейлоновыми крючками и привинтив вешалку к каркасу стены; вешалки должны находиться на расстоянии не более 5 футов друг от друга и не должны пережимать воздуховод. Горизонтальные воздуховоды, проходящие через чердак, могут опираться на балки потолка, если это удобнее. Прикрепите вертикальные воздуховоды с помощью поддерживающих ремней на расстоянии не более 5 футов друг от друга, просверленных до каркаса.

Разрежьте рубашку воздуховода и изоляцию канцелярским ножом.Обрежьте проволоку, проходящую через сердечник, кусачками. Отогните рубашку воздуховода и изоляцию, чтобы обнажить сердцевину.

Наденьте зажим на конец гибкого канала. Пропустите сердцевину не менее чем на 1 дюйм за выступы на конце воздухоочистителя или вентиляционного чехла. Оберните конец жилы дважды металлической лентой.

Наденьте зажим на сердечник и пыльник и затяните его отверткой или дрелью. Снова намотайте изоляцию и оболочку на жилу, чтобы завершить соединение. Выполните ту же процедуру, чтобы соединить два воздуховода вместе, за исключением того, что вы зажмете воздуховоды на концах металлической соединительной втулки, а не на кожухе.

Наконечники

• При работе с изоляцией из стекловолокна надевайте перчатки, очки и защитную одежду.

Предупреждения

• При работе на чердаке ходить по балке потолка; потолок из гипсокартона не сможет вас поддержать.

Писатель Биография

Роберт С. Янг начал профессионально писать в 1989 году в качестве копирайтера в рекламной компании. С 2000 по 2007 год он руководил девелоперской и строительной компанией.Его работы были опубликованы в Интернете на SFGate и на других сайтах. Он окончил Государственный университет Джорджии со степенью бакалавра делового администрирования в области экономики.

Гибкие воздуховоды Vs. Жесткие воздуховоды

Когда дело доходит до дома, мы всегда стараемся приложить максимум усилий. Во всех аспектах, начиная с концепции, строительства и проектирования наших домов, совершенно нормально задумываться над каждой возможной деталью. То же самое можно сказать и о HVAC (отопление, вентиляция и кондиционирование).Многие люди упускают из виду этот процесс. Если вы один из таких людей, вы наверняка мало знаете о конструкции, материалах и деталях системы HVAC.

Чтобы правильно установить новую систему отопления, вентиляции и кондиционирования воздуха, вам необходимо обладать обширными знаниями о различных типах воздуховодов. Обладая надлежащей информацией, вы можете правильно спроектировать свою систему отопления, вентиляции и кондиционирования воздуха с воздуховодами, которые соответствуют вашим потребностям. Один очень важный аспект конструкции воздуховодов, который следует учитывать, – это различия между гибкими воздуховодами HVAC и жесткой изоляцией воздуховодов.Это два совершенно разных типа воздуховодов, и у обоих есть свои плюсы и минусы.

В этой статье речь пойдет о двух типах воздуховодов; жесткие и гибкие воздуховоды, плюсы и минусы друг друга, а также любую другую информацию, которая поможет вам решить, какой тип воздуховодов подходит для вашего дома.

Воздуховоды – это каналы или проходы, которые вы используете в системе отопления, вентиляции и кондиционирования воздуха. Их основное предназначение – подавать и удалять воздух.В HVAC вы используете воздуховоды для равномерного распределения воздуха при различных температурах от вашей системы охлаждения или обогрева. Этот процесс включает в себя забор воздуха из дома, его охлаждение или обогрев, а затем возвращение в ваш дом.

Всякий раз, когда вы предпринимаете реконструкцию или строительный проект, это важная деталь, которую вы не должны упускать из виду. Некоторые люди совершают распространенную ошибку, не задумываясь об установке воздуховодов и сожалея об этом в конце. Без правильно спроектированных воздуховодов общее равновесие ваших систем отопления и охлаждения будет нарушено, а эффективность вашего дома и климат-контроль в конечном итоге пострадают.

Жесткие и гибкие воздуховоды

Мы говорили о том, что воздуховоды являются каналом от вашей системы отопления, вентиляции и кондиционирования воздуха по всему дому. Теперь есть два основных типа воздуховодов, которые вы можете выбрать в зависимости от того, что вы хотите и что вам нужно. Это жесткие воздуховоды , и гибкие воздуховоды . Оба типа воздуховодов имеют свои особенности, плюсы, минусы и характеристики.

Гибкие воздуховоды HVAC

Этот тип воздуховодов обычно имеет форму трубы и состоит из катушки из проволоки, покрытой гибким, но прочным пластиком.Затем производители покрывают трубку изоляцией из стекловолокна. Этот вид воздуховодов лучше всего использовать в сложных помещениях, где невозможно установить жесткие воздуховоды. Они также используются для установки воздуховодов, которые не подходят для определенного выпуска воздуха. В гибких воздуховодах используются более дешевые материалы, поэтому они являются более дешевым вариантом.

Жесткие воздуховоды HVAC

Жесткие воздуховоды бывают разных форм, материалов и размеров. Этот тип воздуховодов может быть прямоугольным или цилиндрическим и состоит из твердого материала, обернутого изоляцией.Известно, что жесткие воздуховоды отличаются прочностью и надежностью. Как правило, это более дорогой вариант, но вы получаете более качественный воздуховод, который не издает такого большого шума, когда через него проходит воздух. Вот некоторые из типов жестких воздуховодов:

• Воздуховоды из фибрового картона. Изготовлен из спрессованных нитей стекловолокна, склеенных смолой и покрытых ламинатом из фольги для защиты от влаги.
• Воздуховоды, облицованные стекловолокном. Изготавливаются из листового металла с внутренней и внешней облицовкой из стекловолокна.
• Воздуховоды из листового металла. Наиболее распространенными материалами, используемыми для изготовления воздуховодов из листового металла, являются алюминий и оцинкованная сталь. Это те каналы, которые вы видели в фильмах, по которым пролезает человек.

Плюсы и минусы

Как и большинство частей системы отопления, вентиляции и кондиционирования воздуха, воздуховоды также имеют особые требования к установке. Между гибкими воздуховодами HVAC и жесткой изоляцией воздуховодов есть много различий. Вот некоторые сведения о каждом типе:

Гибкие воздуховоды

• Важно правильно установить гибкие воздуховоды с минимальными изгибами и провисаниями.Сам воздуховод должен быть полностью защищен и поддерживаться.

• Повороты, изгибы и изгибы необходимо минимизировать, насколько это возможно, так как это может повлиять на воздушный поток и эффективность системы HVAC

• Гибкие воздуховоды довольно просты в установке и часто стоят меньше, чем жесткие воздуховоды.

Жесткие воздуховоды

• Воздуховоды из листового металла с меньшей вероятностью подвержены опасной плесени и наростам, поскольку их поверхность непористая и гладкая.

• Стекловолокно в некоторых воздуховодах со временем может ухудшиться, и в конечном итоге в воздух будут выбрасываться частицы стекловолокна, которые могут повлиять на здоровье жителей.

• Воздуховоды, облицованные стекловолокном, также трудно чистить.

• В отличие от каналов из листового металла, каналы из стекловолокна имеют огромную вероятность заражения плесенью, грибком и бактериями.

При установке воздуховодов лучше всего сначала связаться с подрядчиком и поговорить с ним.

Щелкните здесь, чтобы узнать об эффективном и высококачественном монтаже воздуховодов от Ventwerx.

Воздуховоды HVAC – Ducting.com

Правильная установка воздуховодов HVAC требует маневренности и гибкости. Если воздуховоды кондиционера не могут обеспечить эффективный поток воздуха снаружи в пространство, в котором вы хотите контролировать воздух, тогда система HVAC не будет работать. К счастью, мы предлагаем несколько доступных тканевых шлангов для воздуховодов, которые предназначены для движения воздуха, необходимого в системах отопления, вентиляции и кондиционирования воздуха.Тканевые воздуховоды для кондиционеров идеально подходят для работ, требующих достаточной маневренности шланга для работы в ограниченном пространстве, например портативных систем переменного тока. Кроме того, тканевые воздуховоды доступны в широком диапазоне внутренних диаметров от 4 до 60 дюймов. Многие из наших гибких воздуховодов имеют дополнительную износостойкую полосу, которая защищает шланги воздуховодов при перемещении по потенциально грубым поверхностям, таким как стены или кабели. Если вы примете во внимание важность наличия герметичной и неповрежденной длины гибких воздуховодов, вы поймете, почему защита наружных поверхностей воздуховодов HVAC имеет решающее значение.Некоторые из наших тканевых воздуховодов представляют собой также изолированные шланги, что делает их оптимальным выбором для применений, в которых контроль температуры является наиболее важным. Изоляция улучшает качество холодного воздуха, поддерживая более низкие температуры охлажденного воздуха и снижая потери энергии. Внутри и снаружи наши воздуховоды HVAC специально сконструированы так, чтобы быть прочными и невероятно долговечными.

Для работ HVAC, требующих устойчивости и устойчивости к атмосферным воздействиям, мы предлагаем воздуховоды для кондиционеров из алюминия и нержавеющей стали.Эти шланги вместе с нашими шлангами с неопреновым покрытием обладают более высокой термостойкостью, чем тканевые воздуховоды. Само собой разумеется, что системы отопления («H» в «HVAC») могут генерировать поразительно высокие температуры. Для обеспечения наилучшей термостойкости рекомендуется использовать один из наших вариантов из нержавеющей стали, который может выдерживать температуру до 1650 градусов по Фаренгейту. Воздуховоды HVAC из нержавеющей стали и алюминия также являются самонесущими, что означает, что они могут поддерживать свою конструкцию без внешней поддержки.С нашими самонесущими шлангами вы можете поставить их и согнуть, чтобы обеспечить сильный воздушный поток, необходимый для надлежащей вентиляции, а их поддерживающая система будет удерживать их на месте. Эти варианты металлических шлангов – отличный выбор для случаев, когда будут подвергаться воздействию внешних элементов, таких как вода и ветер, потому что эти изделия гораздо более устойчивы к атмосферным воздействиям – будьте уверены, что ваши наружные воздуховоды HVAC из нержавеющей стали и алюминия окупятся. многократно из-за их долговечности и устойчивости к атмосферным воздействиям солнца, дождя и атмосферы.

Как и в случае с другими типами воздуховодов, для воздуховодов HVAC имеется широкий выбор принадлежностей, которые увеличивают их общее удобство использования. Соединители J-Lock являются одним из примеров множества устройств, которые могут быть включены в системы гибких воздуховодов для обеспечения большей безопасности соединения. Изготовленные из сверхпрочной нержавеющей стали 304, J-Locks опираются на простой механизм блокировки, который позволяет легко и надежно соединять отрезки тканевых воздуховодов для быстрой установки и снятия, когда придет время.Независимо от ваших потребностей в воздуховодах HVAC, у нас более чем вероятно найдется продукт, подходящий для вашей ситуации.

Независимо от того, есть ли у вас система отопления, вентиляции и кондиционирования воздуха, требующая большой гибкости и холодного воздуха, или если вам нужна вентиляция, которая может выдерживать высокие температуры, погодные условия и поддерживать себя, Ducting.com предлагает гибкий шланг для работы. Просмотрите наш онлайн-каталог, чтобы найти тканевый или металлический воздуховод, который подходит для вашей работы, и сделайте заказ сегодня. Если вам нужна помощь в выборе шланга для вашей работы, один из наших квалифицированных сотрудников обучен всем нашим гибким воздуховодам, и они будут рады помочь вам по телефону.

Различные типы воздуховодов для кондиционеров

Вам нужно установить воздуховоды для кондиционеров и вы не можете понять, какой из них выбрать? Или вам нужна профессиональная помощь по очистке воздуховодов, но вы не можете понять, какой тип воздуховода у вас дома? Или не волнуйтесь, мы вас прикрыли. Мы расскажем вам о различных типах воздуховодов и расскажем, как мы поможем вам их очистить.

Гибкие воздуховоды

Эти воздуховоды изготовлены из катушки из металлической проволоки и покрыты слоем гибкого пластика.Гибкий воздуховод также имеет теплоизоляцию из стекловаты или других материалов, таких как полиэтилен или металлизированный ПЭТ. Гибкие воздуховоды обычно выглядят как куб и не имеют изгибов и смещений. В вашем доме, вероятно, есть гибкий воздуховод, если у вас мало места.

Жесткие воздуховоды

Жесткие воздуховоды бывают разных форм, размеров и материалов. Жесткий воздуховод можно настроить в соответствии с потребностями клиента. Они прочные, надежные, безопасные и выносливые. Существуют следующие типы воздуховодов (жесткие):

Воздуховоды из листового металла

Обычно при изготовлении воздуховодов этого типа используются оцинкованная сталь и алюминий, но предпочтение отдается алюминию из-за его легкости и простоты установки.Лучшая часть установки воздуховода из листового металла заключается в том, что вам не нужно беспокоиться об опасной плесени и других образованиях, поскольку оба материала не являются пористыми по своей природе и, таким образом, ограничивают рост плесени в воздуховодах.

Воздуховоды с покрытием из стекловолокна

Воздуховоды жесткого типа также могут быть облицованы стекловолокном. Этот воздуховод очень похож на воздуховоды из листового металла, но имеет внутреннюю или внешнюю облицовку из стекловолокна. Эти воздуховоды предпочтительны в коммерческих зданиях и офисах, так как воздуховоды с покрытием из стекловолокна обладают способностью ослаблять звук кондиционера.

Но воздуховоды с покрытием из стекловолокна не рекомендуются, так как эти воздуховоды могут разрушиться и

Могут выбрасывать в воздух мелкие частицы стекловолокна. Длительное воздействие этих частиц стекловолокна может привести к серьезным проблемам со здоровьем, таким как астма и т. Д. Более того, стекловолокно имеет пористую природу и, следовательно, способствует росту плесени и бактерий. Воздуховоды, облицованные стекловолокном, относительно трудно чистить.

ДВП воздуховоды

ДВП – это сжатое и связанное смолой стекловолокно, которое затем ламинируется листом фольги.Эта ламинация защищает их от влаги. Воздуховод из ДВП в основном предпочтителен для систем отопления и охлаждения, поскольку он изолирован. Но, как и воздуховоды, облицованные стекловолокном, эти воздуховоды не рекомендуются для вентиляции, так как они тоже могут стать домом для плесени и бактерий.

Какой из них лучший?

Несмотря на то, что сегодня на рынке доступны различные типы воздуховодов, наиболее рекомендуется листовой металл, поскольку воздуховоды этого типа не имеют пористости и, следовательно, не позволяют плесени или бактериям размножаться в воздуховодах.Воздуховоды из листового металла также помогают предотвратить потенциальные риски для здоровья, связанные с воздуховодами из стекловолокна.

Если у вас мало места, вы определенно можете выбрать гибкий воздуховод. Этот тип воздуховода не только сэкономит вам пространство, но и даст вам возможность перемещать воздуховод взад и вперед.

Как Duct Kings могут помочь вам очистить все типы воздуховодов

Поскольку воздуховоды хрупкие по своей природе, их всегда должен чистить профессионал. Вот что мы можем для вас сделать.

Наши специалисты в Duct Kings – идеальный выбор для очистки воздуховодов, поскольку у нас есть опыт, знания и подходящее оборудование для идеальной очистки вашего воздуховода.

Обученный персонал

Мы в Duct Kings следим за тем, чтобы обеспечить своевременное и правильное обучение наших сотрудников, чтобы предоставить нашим клиентам впечатления, превосходящие ожидания. Наши сотрудники хорошо обучены чистке различных типов воздуховодов, поэтому выбирайте нас и будьте уверены в качестве.Мы также постоянно информируем наших сотрудников о самых передовых процедурах очистки воздуховодов, чтобы быть уверенными, что наши сотрудники находятся в курсе последних событий и могут предоставить нашим клиентам лучший сервис.

Опыт в очистке всех типов воздуховодов

Duct Kings произвел впечатление в отрасли, наши сотрудники обладают большим опытом и знаниями в очистке всех типов воздуховодов. Мы все, что вам когда-либо понадобится для очистки воздуховодов любого типа, будь то оцинкованная сталь, воздуховоды из стекловолокна или гибкие воздуховоды.

Тест на утечку свободного канала

Мы не только предоставляем то, за что вы платите, но и не только. С каждой услугой по очистке воздуховодов вы также получаете бесплатный тест на герметичность.

Около 30% каждого доллара, потраченного на отопление и охлаждение, теряется из-за негерметичности воздуховода. Но не волнуйтесь !!! Когда вы получите нас, мы бесплатно проведем тест на герметичность воздуховода. Таким образом, технически мы обслуживаем вас не только за то, что вы нам платите, но и за его пределами. Мы также поможем вам сэкономить на счетах за электроэнергию с помощью нашего бесплатного теста на герметичность воздуховода.

Заплатите нам за чистку воздуховодов, и мы подарим вам бесплатный тест на герметичность воздуховодов.

Никаких скрытых платежей

Мы в The Duct kings придерживаемся справедливой цены и прозрачной политики затрат. В большинстве случаев мы можем предоставить оценку по телефону без скрытых затрат. Цена, которую мы даем, – это цена, которую вы платите.

Аккредитация NADCA

Мы следим за соблюдением руководящих принципов и стандартов, установленных Национальной ассоциацией воздуховодов (NADCA), чтобы вы могли полностью положиться на наши услуги.Когда Duct Kings чистят ваши воздуховоды, вы можете просто расслабиться и расслабиться, потому что обо всем остальном позаботятся наши профессионалы.

Мы на расстоянии одного телефонного звонка. Мы можем ответить на все ваши вопросы по телефону, а также дать оценку. Звоните нам по любым вопросам / проблемам. Мы будем более чем рады помочь вам.

Системы диспергирования FabricAir | Воздуховоды HVAC

Конденсация – типичная проблема в воздуховодах HVAC; однако носки не имеют такой естественной тенденции к потоотделению, как другие воздуховоды HVAC.Проницаемый текстиль предотвращает образование конденсата на воздуховодах, поэтому тканевые воздуховоды не требуют теплоизоляции.

Устранение необходимости в изоляции обеспечивает значительную экономию времени на проекте, что, естественно, также влияет на цену. Потенциал экономии также включает материалы, а также их транспортировку и хранение во время строительства.

Носки можно использовать везде, где можно использовать открытые воздуховоды. Решения для диспергирования воздуха в тканях производятся из огнестойких материалов, а весь текстильный материал FabricAir сертифицирован UL.Тканевые воздуховоды можно сделать даже из негорючего стекловолокна.

Эффективное использование материалов не только влияет на стоимость систем диспергирования воздуха, но также означает снижение затрат на транспортировку. Вентиляционное решение на текстильной основе помещается всего в несколько коробок, а не в грузовик с материалами, необходимыми для создания металлического воздуховода.

Родиной тканевых вентиляционных каналов стал датский мясоперерабатывающий завод. Им требовалось гигиеническое решение для их рабочих мест; такой, который создаст рабочую среду без сквозняков без ущерба для безопасности продукта.Благодаря этому совместному проекту FabricAir стала первой компанией, запустившей современные системы Air Sox. Это было в 1973 году.

С тех пор технология распространилась по всему миру, и к отрасли присоединилось больше производителей. Общим для всех является желание создать воздуховоды HVAC лучше, проще и гибче, чтобы предложить более универсальную альтернативу стальным воздуховодам.

Гигиеничность тканевых воздуховодов обусловлена ​​отсутствием конденсата, который, в свою очередь, предотвращает рост бактерий, микробов и плесени.Sox, как и обычные носки, можно стирать в стиральной машине, если они испачкаются; некоторые текстильные воздуховоды можно даже автоклавировать. Этого нельзя сделать с помощью обычных вентиляционных каналов.

Наконец, тканевые воздуховоды обладают уникальными звуко-техническими характеристиками, что означает, что воздушные носки являются лучшей альтернативой в чувствительных к шуму областях. FabricAir предлагает решение LowNoise ™, идеально подходящее для библиотек, аудиторий и т.п.

.
