Паспортизация вентиляции плавательных бассейнов: Что такое паспортизация вентиляционной системы?

alexxlab
27.06.2020
Комментарии: 0

Содержание

Что такое паспортизация вентиляционной системы?

Прежде всего, каждый строящийся или уже построенный объект должен быть обеспечен эффективной вентиляцией. Вентиляция решает проблемы организованного и регулируемого воздухообмена с целью обеспечения нормативных параметров микроклимата и чистоты воздуха в помещениях различного назначения. Вентиляционные системы должны соответствовать утвержденной проектно-конструкторской документации, выполненной в соответствии с требованиями СНиП У, ДБН и ДСТУ и других нормативных документов.

При проведении пуско-наладочных работ производится проверка вентиляционной системы на соответствие проектным данным и ввод системы в эксплуатацию.

Все данные о параметрах и работе вентиляционной системы в целом и ее отдельных элементов фиксируются в паспорте системы вентиляции, содержащем эксплуатационные характеристики всех основных единиц оборудования, входящего в состав вентиляционной системы, технические параметры проектные и рабочие, а также заключение о работе вентустановки.

Что такое паспортизация систем вентиляции

Паспортизация системы вентиляции – это проверка состояния всех элементов вентиляционной системы при сдаче ее в эксплуатацию, в процессе которой проводятся все необходимые аэродинамические испытания и замеры. Результаты испытаний фиксируются специалистами в паспорте системы вентиляции объекта проверки. При проведении паспортизации вентсистем также осуществляют экспертную оценку параметров воздушной среды: температуры, влажности, анализ состава воздушных масс и степени их подвижности.

Заказать такую услугу Вы можете тут

Во время всей последующей эксплуатации вентиляционной системы объекта: при ремонтах, при реконструкции системы вентиляции, а также при проведении периодических испытаний и регулировании отдельных узлов и агрегатов все изменения состояния вентиляционной системы фиксируются в паспорте и прилагаемых журналах ремонта или актах испытаний. Правильное ведение паспорта вентиляционной системы гарантирует эффективную работу вентиляционной системы на протяжении всего срока эксплуатации.

Для всех видов вентиляционных систем паспортизация является обязательной. Паспорт вентиляционной системы является ее главным документом и оформляется после завершения пуско-наладочных работ. Дальнейшая эксплуатация вентсистемы без паспорта является недопустимой. Наличие паспорта и последовательное профессиональное отображение в нем всех изменений состояния вентиляционной сети обязательно проверяется различными инспекциями. Одной из целей паспортизации является также выполнение требований инспекционных проверок, разрешающих последующую эксплуатацию систем вентиляции и кондиционирования. Поэтому правильно и профессионально проводимая паспортизация вентиляционной системы является неотъемлемым фактором гарантии надежной и эффективной работы системы вентиляции и кондиционирования. Это позволит избавиться от последствий с выходом из строя вентиляционного оборудования или его плохой работы, что для объектов определенных категорий просто недопустимо.

Паспортизация вентиляционной системы – это.

Проверка соответствия характеристик производительности и параметров воздушной среды, эксплуатируемой вентиляционной установки или системы, санитарно – гигиеническим, строительно-монтажным, эксплуатационным и противопожарным нормам и правилам, а также требованиям проектной документации и паспортным характеристикам оборудования.

Если происходят сбои в работе системы вентиляции и кондиционирования воздуха, воздухообмен в помещении стал менее эффективным, следует провести квалифицированный анализ работы элементов вентиляционной системы. Для этого мало визуального осмотра или предположений, отчего снизилась производительность воздухоочистительной системы. Разнообразие типов вентиляционного оборудования требует необходимости квалифицированного обслуживания как при проведении пуско-наладочных работ, так и для регулярных периодических осмотров или испытаний системы.

Это относится и к вентиляции в многоквартирном доме, и к промышленной вентиляции. После реконструкции или ремонта систем вентиляции также осуществляется проверка состояния всей вентсети. Занесение всех данных о текущих состояниях вентиляционной системы в паспорт и прилагаемые отчеты и акты испытаний, фиксирующие изменения в течении всего срока эксплуатации вентсистемы, являются основными результатами работ по проведению паспортизации системы вентиляции.

Проведение паспортизации обязательно для всех вентиляционных систем

Требования к вентиляционным системам для различных типов объектов предъявляются совершенно разные. Согласно требованиям нормативной документации, паспортизации обязательно подлежат все системы общеобменной и технологической вентиляции.

Это касается и вновь вводимых в эксплуатацию вентиляционных систем и уже давно функционирующих систем.

Вновь построенным объектам предстоит пройти пусконаладочные испытания системы вентиляции и после их успешного завершения оформляется паспорт вентустановки.

Когда система вентиляции уже давно работает, она также нуждается в периодическом контроле для стабильного соблюдения требований по технологическим или санитарно-гигиеническим нормам.

Часто возможны случаи проведения модернизации вентиляционной системы, с внесением в проект существенных доработок и внедрением более производительного оборудования.

Прохождение процедуры паспортизации вентсистемы и в таких случаях обязательно.

Периодическая паспортизация вентиляционных систем

Особенно важной является периодичная паспортизация вентиляционной системы для объектов, зданий и сооружений определенных типов, где несоответствие параметров воздушной среды проектным показателям может оказаться опасным для здоровья находящихся там людей или сделать невозможным продолжение производственной деятельности предприятия. Такие объекты периодически подвергаются проверкам со стороны контролирующих органов – охраны труда, санстанции, пожарной инспекции и других. В этих случаях перед предстоящей проверкой вентиляционные системы подлежат обязательной очередной паспортизации.

Существует также установленная государственными нормами периодичность проведения работ, которая определяется в зависимости от функционального назначения объекта. Особо выделяют категории вентсистем для медицинских, лечебно-профилактических учреждений, предприятий общественного питания, спортивных и оздоровительных комплексов, плавательных бассейнов, помещений административного характера, многоквартирных комплексов, детских или учебных учреждений, предприятий с опасными и вредными условиями технологических процессов, объектов газового хозяйства и нефтепроводов и многих других.

Проведение обязательной периодичной паспортизации вентиляционного оборудования на таких объектах крайне важно.

Проектирование вентиляции плавательных бассейнов — Стандарт Климат

Главная › Вентиляция › Вентиляция бассейна › Проектирование вентиляции бассейнов

Проектирование вентиляции бассейнов Вы можете заказать с монтажом “под ключ”, позвонив по телефону в Москве: +7(499) 350-94-14. Осуществляем проектирование и поставку вентиляции для бассейнов по России. Письменную заявку просим Вас отправить на email [email protected] или через форму на сайте.

Два ограничения на выбор относительной влажности воздуха в частном бассейне
Конденсационные осушители
Приточно-вытяжная вентиляция бассейна

Отправьте заявку и получите КП

Каждый бассейн в коттедже строится по индивидуальному проекту, с индивидуальным объемно-планировочным решением, с уникальным художественным оформлением. Основное требование: максимальный уровень физиологического и психологического комфорта.

За последние десятилетие, путем проб и ошибок, выявились общие черты благополучного частного бассейна.

Обычно зал ванны бассейна размещается в пристроенном одно-этажном здании, единственный вход в зал ведет из дома через вспомогательные помещения, площадь зеркала бассейна от 18 до 50 м2, ширина обходных дорожек вокруг ванны от 1 до 3 м, высота бассейна от 4 до 6 м, водяное отопление по периметру остекления, большая площадь остекления, стеклянная дверь с выходом на веранду.

Режим использования бассейна кратковременный, эпизодический, число купающихся один-два человека. Все чаще применяется зашторивание водной поверхности бассейна.

Система воздухораспределения проектируется, как правило, под давлением архитектурно-художественного оформления потолков и стен зала. Далеко не всегда удается выполнить привычные рекомендации:

влажный воздух, как наиболее легкий, рекомендуется удалять из верхней зоны;
площадь вентиляционных решеток должна быть достаточно большой, чтобы обеспечивать рекомендуемые скорости движения воздуха;
желательно стремиться к реализации принципа вытеснительной вентиляции.

Как считают специалисты, практика применения в частных бассейнах напольных приточных решеток или настенных приточных решеток в нижней зоне зала бассейна не оправдала себя: слишком часто ощущался дискомфорт от движения воздуха, что объясняется малыми размерами зала и близость вентиляционных решеток к «рабочей зоне».

Два ограничения на выбор относительной влажности воздуха в частном бассейне

Хотя российскими нормативными документами допускается высокая относительная влажность воздуха, до 65 %, существуют два фактора, вынуждающие снижать это значение для частных бассейнов до уровня 50–45 % и ниже.

Один из упомянутых факторов – дискомфорт, ощущение духоты.
Другой фактор – выпадение конденсата на стенах, окнах, конструкциях.

Примечание: низкая относительная влажность до 15–20 % не оказывает отрицательного влияния на самочувствие и здоровье людей.

Конденсационные осушители

Проблему регулирования влажности в частных бассейнах можно полностью решить с помощью осушителей, принцип действия которых основан на конденсации водяных паров на охлаждаемых поверхностях. Более того, некоторые модели таких осушителей имеют устройства для подвода небольшого количества свежего приточного воздуха, достаточного, однако, для соблюдения нормативных требований (80 м3/ч на одного купающегося). С технической точки зрения конденсационные осушители являются высокотехнологичным оборудованием многоцелевого назначения для неглубокой осушки воздуха. В России такие осушители были разработаны и исследованы еще в 1970-х годах и существовали под названием «механические осушители». Современный рынок предлагает для бассейнов два исполнения осушителей: настенные и канальные, различной производительности.

Существуют несколько причин, мешающих повсеместному и исключительному применению осушителей:

высокая стоимость начальных и эксплуатационных затрат;
несоответствие внешнего вида настенного осушителя интерьеру бассейна;
шум работающего осушителя;
желание сохранить высокую, сверхнормативную кратность воздухообмена по свежему приточному воздуху, что обеспечивает снижение микропримесей (хлора и др. веществ) до малозаметного уровня.

Осушители канального типа позволяют устранить все претензии по внешнему виду и шуму, поскольку они допускают размещение в технических помещениях бассейна, но необходимая система воздуховодов для рециркуляции воздуха через осушитель и бассейн еще более повышает начальную стоимость системы.

На практике достигнут компромисс: частный бассейн оснащается системой приточно-вытяжной вентиляции согласно требованиям нормативных документов и одним-двумя осушителями для снижения относительной влажности до желаемого уровня. Осушители, снабженные гигростатами, включаются в работу автоматически в случае необходимости. Обычно это происходит в летнее время при пользовании бассейном, когда осушающий потенциал системы вентиляции недостаточен.

Приточно-вытяжная вентиляция бассейна

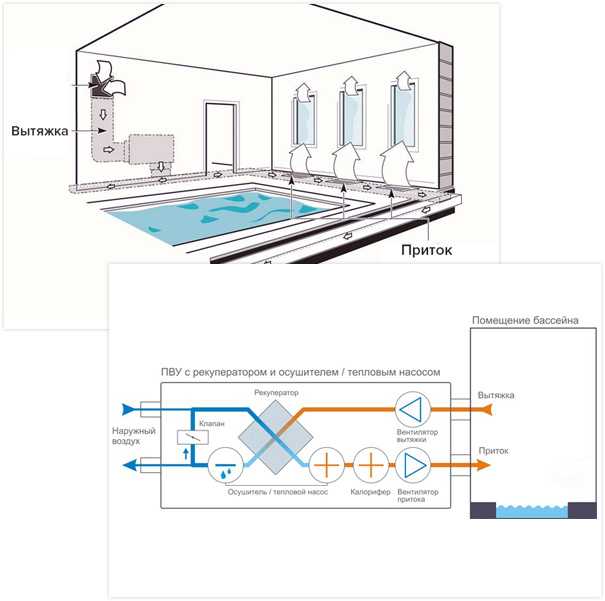

Приточно-вытяжная установка обеспечивает не только приток в бассейн свежего, но и удаление отработанного воздуха за пределы здания.

Важные задачи системы вентиляции:

удалить влагу из помещения, чтобы избежать выпадения влаги на стенах и т.п.;
обеспечить людей достаточным количеством свежего воздуха.

Система вентиляции частного бассейна должна обеспечивать подачу санитарной нормы свежего воздуха, необходимого для дыхания людей (до 80 м³ в час на одного человека), равномерное распределение потока по помещению, а также удаление из бассейна вместе с вытяжным воздухом некоторого количества испаряющейся с поверхности воды влаги и неприятных запахов.

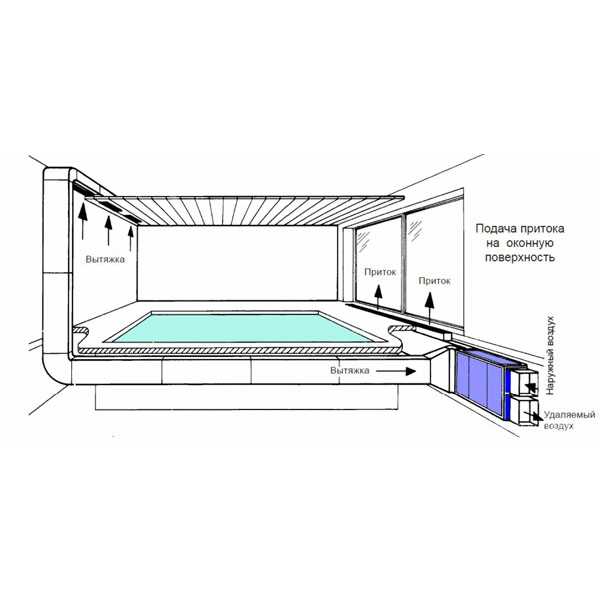

Одним из важных условий качественной вентиляции бассейна является правильное распределение приточного и вытяжного воздуха.

Приточный воздух, имея более высокую температуру и низкую относительную влажность, направляется по периметру помещения вдоль стен и окон. Такая схема вентиляции бассейна позволяет более эффективно «поглощать влажный воздух», поддерживать температуру у стен выше температуры точки росы.

При наличии стеклянной кровли необходима подача части приточного воздуха настилающей струей вдоль кровли и удаление воздуха с противоположной от притока стороны для повышения температуры поверхности остекления в холодный период года и охлаждения в жаркий период года.

Вентиляция бассейна должна обеспечивать небольшую разницу между количеством удаляемого воздуха и расходом приточной системы. Благодаря этому достигается небольшой подпор из соседних помещений и предотвращается распространение воздуха из бассейна в коридоры, раздевалки и другие прилегающие комнаты.

Совместное применение вентиляции и осушителей позволяет поддерживать относительную влажность на низком уровне, исключающем дискомфорт и выпадение конденсата на окнах, металлоконструкциях и стенах. Такое сочетание позволяет рассматривать сложные оптимизационные задачи, направленные на достижение минимальных энергозатрат при дополнительных ограничениях как на стадии проектирования, так и в процессе эксплуатации.

Отправьте заявку и получите КП

Подберем оборудование, удешевим смету, проверим проект, доставим и смонтируем в срок.

Приложить файлы

Отправить заявку

Регулирование качества воздуха для крытых бассейнов | Операции | Журнал “Парки и зоны отдыха”

1 июля 2016 г. , Отделение, Деннис Беркшир

Давно прошли старые времена, когда вы заходили в спортивно-развлекательный комплекс и чувствовали сильный запах, указывающий на наличие бассейна. По мере роста индустрии водного спорта росли и ожидания общественности в отношении здоровой, безопасной и привлекательной среды для общественного плавания в закрытых помещениях. Современные нататориумы (крытые плавательные бассейны) предназначены для обеспечения здоровья и комфорта купающихся, зрителей, обслуживающего персонала, защиты здания и его элементов. Самым сложным из этих условий для регулирования является качество воздуха.

Рецепт хорошего качества воздуха

Рецепт хорошего качества воздуха является результатом проектирования объектов и систем, операций и программ в этом пространстве. Надлежащий контроль температуры воды и воздуха, относительной влажности воздуха, вентиляция воздуха и химический баланс воды в бассейне будут способствовать улучшению качества воздуха в санатории. Чтобы помочь нам в решении этих вопросов, мы можем обратиться к следующим стандартам и руководствам:

Типовой санитарный кодекс водных организмов, раздел 4.2.2
Стандарт ASHRAE 62.1, Вентиляция для обеспечения приемлемого качества воздуха в помещении
Стандарт ASHRAE 90.1, Проект оболочки здания
Руководство оператора водного объекта, глава 20 «Концепции автоматизации и управления», подготовленное Национальной ассоциацией парков отдыха и развлечений

Стандарт ASHRAE 62.1 классифицирует воздух в плавательных бассейнах как воздух класса 2:

Воздух с умеренной концентрацией загрязняющих веществ, легкой интенсивностью сенсорного раздражения или легким неприятным запахом. Воздух класса 2 также включает воздух, который не обязательно является вредным или нежелательным, но который не подходит для перемещения или рециркуляции в помещения, используемые для других целей.

В дополнение к этому наружному воздуху ASHRAE 90.1 требует как минимум от четырех до шести воздухообменов в час для плавательного бассейна и от шести до восьми воздухообменов в час для зрительских зон: оба являются минимальными стандартными требованиями. Для бассейнов с более высокими нагрузками, таких как терапевтические бассейны или крытые аквапарки, оборудование должно быть спроектировано и эксплуатироваться в соответствии с верхними пределами или выше, чтобы обеспечить хорошее качество воздуха. В отсутствие этих повышенных воздухообменов или вентиляции воздух может стать воздухом класса 3, который классифицируется как:

Воздух со значительной концентрацией загрязняющих веществ, значительной интенсивностью сенсорного раздражения или неприятным запахом.

Влажность и температура воздуха

Посетители, как правило, более чувствительны к влажности, чем к температуре воздуха, поэтому ключевым моментом может быть попытка достичь баланса между относительной влажностью и температурой воздуха в нататориуме. Для минимизации количества испарения воды и общей нагрузки на влажность идеальным является поддержание температуры воздуха на 1-2 градуса выше температуры воды в бассейне. Когда температура воды в бассейнах, таких как учебные и лечебные бассейны, повышается, более высокая температура воздуха не обеспечивает комфорта купающихся. В таблице ниже приведены примеры условий для типичных типов бассейнов.

Условия для типовых типов бассейнов

Тип бассейна	Температура воздуха ⁰F	Относительная влажность, %	Температура воды ⁰F
Конкурс	от 75 до 85	от 50 до 60	от 78 до 80
Отдых	от 80 до 85	от 50 до 60	от 82 до 86
Вейдинг	от 78 до 85	от 50 до 60	от 84 до 90
Учебный	от 80 до 85	от 50 до 60	от 84 до 90
Терапия	от 80 до 85	от 50 до 60	от 86 до 94
Спа	от 80 до 85	от 50 до 60	от 100 до 104

Скорость воздуха

Движение воздуха по поверхности воды в бассейне является еще одним фактором качества воздуха. Для комфорта купающихся лучше свести к минимуму движение воздуха и любые сквозняки на уровне воды в бассейне. Тем не менее, для устранения паров хлорамина (запаха хлора в воздухе) более интенсивное движение воздуха по воде бассейна позволяет выделять химические газы, предотвращая появление неприятного запаха в воздухе. Однако чем больше движение воздуха в воде бассейна, тем выше скорость испарения воды. В общем, старайтесь, чтобы максимальная скорость воздуха составляла 20-30 футов в минуту, чтобы добиться выделения газов и минимизировать испарение.

В дополнение к сбалансированному качеству воздуха скорость выделения газов и испарения также должна быть сбалансирована с эксплуатационными расходами. Например, повышение температуры воды с 82 градусов до 84 градусов приведет к почти 10-процентному увеличению затрат на электроэнергию для ОВКВ. И наоборот, сокращение системы ОВКВ с шести до четырех воздухообменов в час приведет к почти 20-процентному сокращению затрат на электроэнергию ОВКВ.

Наиболее важным аспектом системы HVAC для качества воздуха является способность удалять воздух с наибольшим количеством загрязняющих веществ из плавательного бассейна. Этот воздух тяжелее и поэтому обычно находится прямо над водой в бассейне. Расположение отверстий HVAC как для приточного, так и для возвратного воздуха, позволяющее осуществить это удаление, может принести огромные преимущества в качестве воздуха. Для существующих объектов, которые не могут регулировать отверстия подачи и возврата, очень полезными могут быть низкоскоростные потолочные вентиляторы большого объема.

Водно-химический режим

Водно-химический баланс является последним ингредиентом этого рецепта хорошего качества воздуха. Поддержание постоянного уровня хлора и/или использование дополнительной дезинфекции ультрафиолетом для предотвращения или сведения к минимуму образования хлорамина может значительно улучшить качество воды и воздуха.

Правильный дизайн и эксплуатация вашего спортивно-оздоровительного комплекса помогут каждому вздохнуть немного легче.

Деннис Беркшир — президент группы по водному дизайну.

Включите JavaScript для просмотра комментариев с помощью Disqus. Включите JavaScript для просмотра комментариев с помощью Disqus.

Циркуляция воздуха для крытых бассейнов |

Руководство по обслуживанию крытых бассейнов: циркуляция воздуха для крытых бассейнов

При эксплуатации закрытого водного объекта качество воздуха играет существенную роль в создании комфортных и безопасных условий для пловцов. Приемлемое качество воздуха в помещении не содержит загрязняющих веществ и комфортно для пользователей объекта. Существуют различные методы и процессы, которым должны следовать операторы бассейнов, чтобы создать среду с идеальной циркуляцией воздуха. Это руководство по обслуживанию крытого бассейна может послужить отправной точкой для тех, кто готовится к сертификационным курсам CPO®.

Влажность

Первое, на что следует обратить внимание в этом руководстве по обслуживанию крытых бассейнов, — это уровень влажности в водном объекте. Рекомендуется поддерживать уровень относительной влажности в диапазоне от 40% до 60%. Когда показатели объекта колеблются выше или ниже этого диапазона, существует большая вероятность повышенного уровня бактерий, вирусов, грибков и других вещей, которые загрязняют качество воздуха.

Если относительная влажность поддерживается ниже 40 %, также увеличивается скорость испарения, что увеличивает требования к нагреву бассейна. Уровни относительной влажности выше 60% увеличивают проблемы с коррозией, образованием конденсата, а также дискомфорт для тех, кто находится в помещении. Высокая влажность способствует росту плесени и грибка, а также образованию конденсата, который может разъесть здание до такой степени, что в конечном итоге работать в нем станет небезопасно.

Вентиляция

Надлежащая вентиляция — еще одна важная часть данного руководства по обслуживанию крытого бассейна. Если в помещении используется хлор, хлорамины могут выделяться в воздух. В бассейне должна быть надлежащая вентиляция, чтобы выводить этот воздух наружу, а не в раздевалки, ванные комнаты и т. д. Вентиляция также используется для предотвращения температурного расслоения в помещениях с высокими потолками. Операторы бассейнов также должны использовать низкоуровневые возвратные вентиляционные отверстия для удаления воздуха с поверхности воды.

Бассейны должны иметь небольшое отрицательное давление воздуха и автоматические доводчики дверей, чтобы предотвратить попадание загрязненного воздуха в соседние помещения здания. Надлежащее качество воздуха также требует равномерного распределения воздуха по воздуховодам.

Энергосбережение

Важной частью руководства по обслуживанию любого крытого бассейна является изучение того, как экономить энергию и деньги на водном объекте. Энергосбережение требует оценки систем отопления и охлаждения, двигателей вентиляторов, резервных водонагревателей, насосов и вентиляции с рекуперацией тепла. Когда в плавательном бассейне установлена фиксированная скорость вентиляции наружного воздуха без осушения, уровни влажности могут колебаться, что приводит к более высоким требованиям к системам вентиляции воздуха.

Когда водное сооружение находится в более холодном климате, требуется большое количество энергии для обогрева воздуха, поступающего с улицы. Благодаря установке воздушного теплообменника тепло передается поступающему воздуху, что позволяет экономить электроэнергию. Вентиляция с рекуперацией тепла использует противоточный теплообменник между входящим и выходящим воздухом. Они рекуперируют тепловую энергию вытяжного воздуха и передают ее свежему воздуху, поступающему в здание.

Полное руководство по обслуживанию крытого бассейна

Это руководство по обслуживанию крытого бассейна может послужить отправной точкой для тех, кто собирается стать CPO®. Тем не менее, лучшим руководством является прохождение сертификационного курса CPO®. Вы можете узнать у экспертов о циркуляции воздуха, а также о других рекомендациях по безопасности и управлению бассейном. Сертификационный класс CPO® — отличное начало для того, чтобы стать экспертом по пулу.

Удостоенные наград сертификационные курсы CPO® от управления эксплуатацией бассейнов научат вас, как правильно эксплуатировать плавательный бассейн наиболее энергоэффективным способом.
