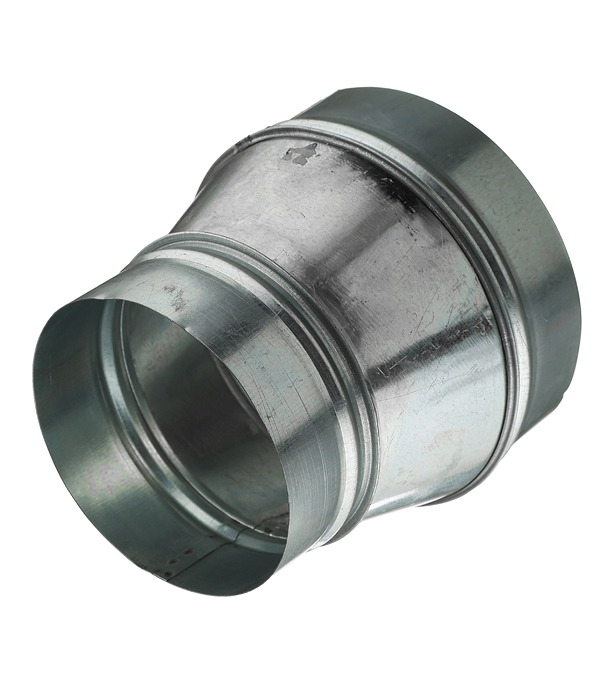

Переходы с круглого сечения на круглое сечение для систем воздуховодов предназначены для плавного перехода системы с одного круглого сечения на другое сечение.

СХЕМА ХАРАКТЕРИСТИКИ РАЗМЕРЫ ДОСТАВКА

Подобрать правильные оцинкованные переходники, чтобы не нарушить целостность воздухоотводной системы, помогут наши специалисты, которые также смогут сделать монтаж и гарантировать качество и долговечность работы оборудования.

Для вентиляции помещения и удаления продуктов сгорания и вредных микрочастиц используются сварные круглые воздуховоды разной длины, диаметра, из высококачественного металла разной толщины.

При установке системы требуются переходы труб под углами, на разные уровни, разветвления – в зависимости от проекта системы.

Виды переходов

Наша компания предлагает большой выбор вариантов для перехода системы и герметичного соединения ее частей. Переход оцинкованного воздуховода может быть сделан разными методами:

  • С круглого сечения на круглое;
  • С круглого – на прямоугольное;
  • С прямоугольного – на круглое;
  • С прямоугольного – на прямоугольное.

Основная цель переходов – соединить воздуховоды так, чтобы не было возможности выхода продуктов горения или вредных химических элементов на стыках, соединяющих части воздуховода. Другими словами, переходы должны способствовать герметичности и цельности вентиляционной системы и обеспечивать ее правильную работу.

Как выбрать

Параметры переходников могут быть разными – в соответствии с размерами основного оборудования и площадями, которые требуют вентиляции.

Для производственных масштабов рекомендуется:

  • Толщина холоднокатаной стали – до 1,4 мм;
  • Горячего проката – до 5 мм;
  • Три типа переходов – в зависимости от проектной документации;
  • Соединение на фланцах и без фланцев;
  • С антикоррозийным покрытием в соответствии с ГОСТом 25129-89;
  • При помощи ниппеля;
  • Конусной формы – методом надевания труб друг на друга.

Советуем перед покупкой воздуховодов получить полную консультацию у наших специалистов, которые подберут все комплектующие всей системы вентиляции с учетом особенностей проекта вашего помещения. Возможно, понадобятся и дополнительные элементы в виде отводов, тройников, крестовин и других.

Материал и толщина материала используемые для изготовления:



  • сталь рулонная оцинкованная от 0,55 до 1,2 мм.

Тип соединения:

Материал для фланцев:

Модельный ряд и технические характеристики

Исполнение Переходов:

  • Тип 1

  • Тип 2

  • Тип 3

D, мм d, мм L, мм t, мм S, м2 М, кг
125 100 64 0,50 0,07 0,28
140 100 85 0,08 0,33
140 125 64 0,08 0,32
160 100 112 0,10 0,40
160 125 78 0,10 0,37
160 140 64 0,09 0,70
180 140 85 0,11 0,44
180 160 64 0,11 0,41
200 100 167 0,15 0,57
200 125 133 0,14 0,54
200 140 112 0,13 0,52
200 160 85 0,12 0,49
250 125 202 0,20 0,80
250 160 154 0,19 0,74
250 180 127 0,18 0,70
250 200 99 0,17 0,65
250 225 64 0,15 0,58
280 140 222 0,24 0,95
280 160 195 0,23 0,92
280 180 167 0,22 0,87
280 200 140 0,21 0,83
280 250 71 0,17 0,67
315 160 243 0,30 1,17
315 180 215 0,29 1,13
315 200 188 0,27 1,08
315 225 155 0,26 1,01
315 250
119
0,24 0,93
315 280 78 0,21 0,82
355 200 243 0,35 1,36
355 225 209 0,33 1,29
355 250 174 0,31 1,21
355 280 133 0,28 1,10
355 315 85 0,24 0,95
400 200 240 0,38 2,09
400 225 225 0,38 2,07
400 250 190 0,35 1,95
400 280 181 0,36 1,96
400 315 125
0,31
1,69
400 355 92 0,28 1,54
450 250 310 0,70 0,54 2,99
450 280 269 0,52 2,83
450 315 215 0,47 2,59
450 355 161 0,42 2,31
450 400 99 0,35 1,95
500 250 290 0,57 3,14
500 280 280 0,57 3,16
500 315 225 0,53 2,89
500 355 210 0,52 2,86
500 400
140
0,44 2,43
500 450 99 0,42 2,33
560 315 371 0,77 4,22
560 355 317 0,72 3,95
560 400 260 0,66 3,63
560 450 191 0,60 3,32
560 500 112 0,52 2,84
630 400 270 0,75 4,09
630 450 220 0,71 3,92
630 500 170 0,67 3,67
630 560 127 0,61 3,35
710 400 471 1,16 6,36
710 450 402 1,10 6,06
710 500 333 1,01 5,55
710 560 236 0,86 4,71
710 630 140 0,72 3,93
800 400 440 1,23 6,76
800 450 390 1,20 6,58
800 500 340 1,13 6,22
800 560 310 1,10 6,04
800 630 210 0,92 5,05
800 710 155 0,82 4,48
900 500 594
0,90
1,89 13,35
900 560 512 1,77 12,48
900 630 416 1,60 11,32
900 710 291 1,35 9,54
900 800 167 1,07 7,55
1000 500 540 1,95 13,80
1000 560 500 1,91 13,48
1000 630 410 1,74 12,31
1000 710 371 1,69 11,91
1000 800 240 1,38 9,74
1000 900 210 1,40 9,91
1120
630
649 2,55 17,99
1120 710 553 2,36 16,66
1120 800 490 2,25 15,86
1120 900 448 2,27 16,03
1120 1000 195 1,53 10,78
1250 630 660 2,84 20,09
1250 710 610 2,77 19,56
1250 800 490 2,48 17,51
1250 900 431 2,43 17,16
1250 1000 290 2,01 14,23
1250 1120 209 1,76 12,44



Отгрузка:
  • самовывоз со склада в Москве;
  • доставка по Москве и Московской области;
  • доставка по России транспортными компаниями;
  • бесплатная доставка до ТК “Деловые линии” и “ПЭК” в Москве.

Copyright © 2018 – 2022

Кнопка

Переход вентиляционный с круглого сечения на прямоугольное в СПб

ООО «ТПФ «СтройВент» предлагает купить и вентиляционные переходы с круглого сечения на прямоугольное.

В актуальном каталоге представлена продукция данного типа различных типоразмеров, что позволяет клиентам подобрать и заказать оптимальный вариант перехода с круглой трубы на прямоугольную.

Основные характеристик реализуемых переходов с круглого сечения на прямоугольное для воздуховодых систем приведены на этой странице.

Компания «СтройВент» гарантирует юридическим лицам, обратившиеся к нам, беспроблемное приобретение определенных товарных позиции на очень выгодных условиях.

Недорогие, но качественные вентиляционные переходы с круглого на прямоугольный дымоход можно купить прямо на сайте, заполнив соответствующую форму!

Диаметр, d, мм Прямоугольное сечение, d, мм Монтажная длина, L, мм Площадь поверхности, м2 Масса без фланцев, кг
100 100*150 300 0,12 0,54
125 100*150 300 0,13 0,61
160 100*150 300 0,15 0,61
160 150*150 300 0,17 0,75
160 150*250 300 0,2 0,88
200 150*150 300 0,18 0,85
200 150*200 300 0,2 0,91
200 150*250 300 0,21 0,98
200 250*250 300 0,24 1,11
250 150*150 300 0,21 0,98
250 150*200 300 0,24 1,03
250 150*250 300 0,25 1,09
250 250*250 300 0,27 1,22
250 250*300 300 0,28 1,29
315 150*250 300 0,29 1,25
315 250*400 300 0,34 1,57
315 250*500 400 0,5 2,25
355 250*250 300 0,32 1,48
355 250*300 300 0,33 1,53
355 250*400 300 0,36 1,65
355 250*500 300 0,39 1,81
355 400*400 300 0,41 1,89
400 250*300 300 0,35 1,7
400 250*400 300 0,38 1,76
400 250*500 300 0,41 1,89
400 400*400 300 0,43 1,97
400 400*500 300 0,46 2,14
450 250*400 400 0,54 2,48
450 250*500 300 0,44 2
450 400*400 300 0,45 2,07
450 400*500 300 0,48 2,23
450 400*600 400 0,69 3,12
500 250*500 500 0,77 4,4
500 400*400 300 0,48 2,78
500 400*500 300 0,51 2,92
500 400*600 300 0,54 3,17
500 400*800 600 1,19 6,82
500 500*500 300 0,54 3,17
500 500*600 300 0,57 3,42
500 500*800 600 1,25 7,24
630 400*500 300 0,57 3,35
630 400*600 300 0,6 3,49
630 400*800 500 1,1 6,26
630 500*500 300 0,63 3,49
630 500*600 300 0,64 3,67
630 500*800 300 0,69 4,19
630 500*1000 700 1,74 10
630 600*600 300 0,66 3,89
630 600*800 300 0,72 4,51
710 400*600 600 1,27 7,25
710 400*800 600 1,39 7,89
710 500*500 400 0,85 4,92
710 500*600 400 0,89 5,12
710 500*800 400 0,97 5,59
710 500*1000 400 1,05 6,24
710 600*600 300 0,7 4,07
710 600*800 300 0,75 4,57
710 600*1000 300 0,81 5,3
710 800*800 300 0,81 5,3

Вентиляционный переход воздуховода с круглого сечения на прямоугольное, круглое, квадратное

Оплата по карте

Принимаем к оплате

8 (812) 640-93-00 8 (800) 600-7-500 (круглосуточно)

  • Завод БАСТИОН
  • Продукция для систем вентиляции
  • Круглые фасонные части
  • Переход с круглого сечения

Переход с круглого сечения симметричный

Переход с круглого сечения асимметричный



Возможные варианты исполнения

Материал: оцинкованная сталь / нержавеющая сталь / черная сталь.
Соединение: фланцевое / ниппельное.
С уплотнительной резинкой / без уплотнительной резинки.

Переход предназначен для соединения воздуховодов разных форм и/или размеров сечений. Переходы с круглого на круглое сечение применяются там, где нужно совместить два воздуховода с разными диаметрами. Переходы с круглого сечения на прямоугольное помогают объединить в одну систему воздуховодыс разными формами сечения. Переходы используют и для монтажа решеток в систему. Переходы изготавливают в разных исполнениях. В зависимости от расположения сечений перехода относительно друг друга, они могут быть симметричными или асимметричными.Также в наличии переходы с круглого сечения на прямоугольное и переходы с круглого сечения на плоскоовальное. Внимание: при заказе переходов на прямоугольное или овальное сечения обязательно укажите тип перехода в соответствии со схемой в бланке заказа. Если имеются ограничения монтажной длины или длины переходного участка, а также, если переход предназначен для монтажа вентрешетки, необходимо указать это в заявке.

Диаметр, мм Размеры, мм Площадь поверхности, м2 Расчетная масса, кг
D0 D1 L А
Толщина металла 0,5 мм
125 100 64 35 0,08 0,33
160 100 112 35 0,09 0,39
160 125 78 35 0,10 0,41
200 100 167 35 0,12 0,50
200 125 133 35 0,12 0,50
200 160 85 35 0,12 0,50
250 100 236 35 0,16 0,64
250 125 202 35 0,16 0,6
250 160 154 35 0,16 0,66
250 200 99 35 0,16 0,66
315 160 243 35 0,20 0,83
315 200 188 35 0,21 0,85
315 250 119 35 0,21 0,86
400 200 310 55 0,42 1,73
400 250 241 55 0,39 1,61
400 315 152 55 0,34 1,40
500 250 378 55 0,59 2,44
500 315 289 55 0,55 2,27
500 400 177 55 0,46 2,90
Толщина металла 0,7 мм
630 315 468 55 0,86 4,90
630 400 365 55 0,77 4,39
630 500 219 55 0,63 3,59
800 400 594 55 0,98 5,59
800 500 457 55 1,15 6,56
800 630 279 55 0,91 5,19
1000 500 732 100 2,12 12,08
1000 630 553 100 1,90 10,83
1000 800 325 100 1,53 8,72
Толщина металла 1 мм
1250 630 897 100 3,08 24,79
1250 800 668 100 2,05 16,50
1250 1000 393 100 2,13 17,15

Завод БАСТИОН предлагает купить переход с круглого сечения воздуховода на прямоугольное / плоскоовальное напрямую от производителя. Телефон отдела продаж (812) 640 93 00 или 8-800-600-7-500.

Почему клиенты выбирают нас

Короткие сроки производства (от 1 дня)

Большая складская программа

Завод работает круглосуточно

На рынке 14 лет. Большой и успешный опыт

Бесплатная доставка при заказе от 25 тыс. руб (ознакомиться с картой)

Высокое качество продукции

Остались вопросы или хотите сделать заказ? Свяжитесь с нашими менеджерами +7 (812) 640-93-00 или

  • О компании
  • Производство
  • Доставка
  • Наши объекты
  • Сертификаты
  • Вакансии
  • Продукция
  • Новости
  • Прайс-лист
  • Оставить заявку
  • Контакты
  • Карта сайта

Телефон/Факс:
(812) 640-93-00 Круглосуточно:
8-800-600-7-500

E-mail:
[email protected] ru

Офис и склад:
193230, Санкт-Петербург, пер. Челиева 7A. литер Л.
Производство:
Ленинградская обл., Всеволожский район,
деревня Проба, пром.зона СПУТНИК.
Политика конфиденциальности

Настоящий сайт и представленные на нем материалы носят исключительно информационный характер и ни при каких условиях не являются публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.

Вентиляционный переход с прямоугольного на круглое и прямоугольное сечение воздуховода

Прямоугольный переход позволяет соединить две магистрали воздухопровода с разными размерами и/или формами сечений. Таким образом, изготавливаются переходы с прямоугольного воздуховода на прямоугольный большего или меньшего размера, переход с прямоугольного на круглое сечение, переход с прямоугольного на плоскоовальное сечение. При заказе перехода необходимо указать способ соединения с магистралью воздуховода. По умолчанию прямоугольная сторона перехода снабжена шинорейкой, а сторона с круглым или плоскоовальным сечением имеет ниппельное соединение. По желанию заказчика стороны перехода могут иметь отбортовку, фланцы из уголка, на них может быть установлена сетка либо одна из сторон  подготовлена для монтажа решетки.

Размеры, мм Толщина металла, мм Площадь поверхности, м2 Расчетная масса, кг
А*В A1*B1 L, длина
150*100 100*100 100 0,5 0,05 0,21
200*100 150*100 100 0,06 0,25
250*100 200*100 100 0,07 0,29
300*100 250*100 100 0,08 0,33
200*150 150*150 100 0,07 0,29
250*150 200*150 100 0,08 0,33
300*150 250*150 100 0,09 0,37
400*150 250*150 125 0,14 0,58
500*150 300*150 150 0,19 0,78
600*150 400*150 150 0,22 0,9
250*200 200*200 100 0,09 0,37
300*200 250*200 100 0,1 0,4
400*200 300*200 100 0,13 0,65
500*200 400*200 100 0,15 0,62
600*200 500*200 100 0,17 0,7
800*200 600*200 150 0,3 1,24
300*250 250*250 100 0,11 0,45
400*250 300*250 100 0,14 0,58
500*250 400*250 100 0,16 0,66
600*250 500*250 100 0,18 0,74
800*250 600*250 150 0,32 1,32
400*300 300*300 100 0,15 0,62
500*300 400*300 100 0,17 0,7
600*300 500*300 100 0,19 0,78
800*300 600*300 150 0,7 0,34 1,9
1000*300 800*300 150 0,4 2,28

Размеры, мм Толщина металла, мм Площадь поверхности, м2 Расчетная масса, кг
А*В A1*B1 L, длина
500*400 400*400 100 0,5 0,19 0,78
600*400 500*400 100 0,7 0,21 1,2
800*400 600*400 150 0,37 2,1
1000*400 800*400 150 0,43 2,45
500*400 500*250 125 0,25 1,43
800*500 500*500 200 0,54 3,07
600*500 500*500 100 0,24 1,37
800*500 600*500 150 0,41 2,34
1000*500 800*500 150 0,47 2,68
1200*500 1000*500 150 0,53 3,02
600*600 600*400 150 0,39 2,22
800*600 600*600 150 0,45 2,56
1000*600 800*600 150 0,51 2,9
1200*600 800*600 250 0,92 5,27
1200*600 1000*600 150 0,57 3,25
1000*800 800*800 150 0,59 3,36
1200*800 800*800 250 1 1,05 8,45
1200*800 1000*800 150 0,65 5,23
1600*800 1250*800 225 1,14 9,18
1000*800 1000*500 200 0,7 0,8 4,56
1400*600 1400*1000 250 1 1,35 10,87
1200*1000 1000*1000 150 0,72 5,79
1600*1000 1000*1000 350 1,89 12,21
1200*1200 1200*1000 150 0,8 6,44
1200*1200 1000*1000 150 0,86 6,92

В зависимости от исполнения переходы могут быть нескольких типов (см. бланки заказов на прямоугольный переход). Внимание: при заказе переходов обязательно укажите тип перехода в соответствии со схемой!

Возможные варианты исполнения
Материал: оцинкованная сталь / нержавеющая сталь / черная сталь.
Соединение: фланцевое / на шинорейке / ниппельное.

Переход вентиляции с квадратного на круглое сечение в Одинцово: 548-товаров: бесплатная доставка, скидка-56% [перейти]

Переход с прямоугольного сечения на круглое 200

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D315/160/0,5 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 500х200/D355/0,7/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 300×100/D125/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход прямой с прямоугольного сечения на круглое 110×55-100 Тип: переход, тройник, Сечение:

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D140/100/0,5 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Переход круглого сечения ?140 x ?100

ПОДРОБНЕЕЕще цены и похожие товары

Переход прямой с прямоугольного сечения на круглое 204×60-125 Тип: переход, тройник, Сечение:

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного сечения на круглое ROTADO Переход с прямоугольного сечения на круглое Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Переход круглого сечения ?125 x ?100

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 300х150/D160/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 250х150/D250/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D315/200/0,5 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D250/140/0,5 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Подстолье № 8-01 квадратное сборно-разборное (круглое сечение) Тип: опора, Материал: ЛДСП

ПОДРОБНЕЕЕще цены и похожие товары

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D400/355/0,7 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D180/140/0,5 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D355/200/0,7 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 500х150/D200/0,7/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного сечения на круглое 250

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 300х200/D200/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 150×150/D100/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 300х150/D200/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 250х200/D200/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 250х150/D200/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 150×100/D100/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 300х150/D250/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 300×100/D200/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 100×100/D125/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 200х150/D200/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 200×100/D100/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 400х250/D355/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 150×100/D160/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 200×100/D160/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 100х100/D100/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D355/180/0,7 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Переход вентиляционный круглый D160/140/0,5 Тип: переход, Сечение: круглое, прямоугольное, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 300х250/D200/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 250×100/D200/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 250×100/D125/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Переход с прямоугольного на круглый 250×100/D160/0,5/ш20 Тип: переход, Сечение: прямоугольное,

ПОДРОБНЕЕЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 11127605329

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 61311361249

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 17228511461

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 27107609202

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 11217804748

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 11142247660

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 13717568030

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 13641437476

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 16126766044

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 11427615472

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 13517571363

В МАГАЗИНЕще цены и похожие товары

501

1140

Заглушка круглая Д 57 мм/ набор 20шт/ для профильной трубы с диаметром внешнего сечения 57 мм / заглушки труб

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 17227613656

В МАГАЗИНЕще цены и похожие товары

Кольцо круглого сечения BMW арт. 7119906350

В МАГАЗИНЕще цены и похожие товары

2 страница из 18

Прямоугольные пластиковые воздуховоды Пластивент

Прямоугольные пластиковые воздуховоды для создания систем вентиляции. Также используются для бытовой вытяжной вентиляции (вытяжка от зонтов, шкафов и т.д.) Доступны сечения: 55х110, 60х120, 60х204 мм.

Эти товары поставляются по 100 % предоплате

  • Плоский канал Прямоугольные пластиковые воздуховоды Пластивент для систем приточной и вытяжной вентиляции. Доступны…
  • Соединитель плоских каналов Для соединения плоских пластиковых воздуховодов между собой. Соединитель плоских каналов доступен в…
  • Соединитель круглых и плоских каналов Соединитель круглых и плоских каналов предназначен для соединения круглых и плоских пластиковых. ..
  • Соединитель плоских каналов с клапаном Для соединения плоских пластиковых воздуховодов. Оборудован обратным клапаном. Сечение – 110х55 мм, 120х60, 204х60…
  • Колено для плоских и круглых каналов Колено 90° для плоских и круглых каналов для соединения плоских и круглых каналов под углом 90….
  • Колено 90 вертикальное Колено 90º вертикальное для соединения пластиковых плоских воздуховодов под прямым углом. Сечения – 110х55 мм,…
  • Колено 90 горизонтальное Колено 90º горизонтальное для соединения пластиковых плоских воздуховодов под прямым углом. Размер…
  • Переход для плоских каналов Переход для плоских каналов для соединения плоских каналов разных сечений. Присоединительные размеры:…
  • Переходы для плоских и круглых каналов Для соединения плоских каналов с круглыми. Присоединительные размеры: 55х110-100…
  • Тройник для плоских каналов Тройник для плоских каналов служит для соединения плоских трех пластиковых воздуховодов одного сечения под…
  • Тройник для плоских и круглых каналов Тройник для плоских и круглых каналов предназначен для соединения плоского канала и круглого под углом.
  • Универсальные соединители Для соединения прямоугольных пластиковых воздуховодов под углом с сечениями 55х110 мм и 60х204 мм. Диапазон…
  • Держатель Держатель плоских каналов предназначен для монтажа плоских каналов к стене, потолку и другой плоской…
  • Решетки Решетки торцевые плоских каналов предназначены для декоративного оформления выходов приточных или…
  • Пластина настенная Пластина настенная плоских каналов предназначена для подсоединения каналов к вентиляционным отверстиям. ..

Сортировать по позиции: низкие позиции выше












Написать отзыв

Схемы вентиляции на базе пластиковых воздуховодов Пластивент

Вентиляция кухни Вентиляция туалета и ванной
Вентиляция дома Вентиляция кафе

Преобразование прямоугольного воздуховода в круглый (формула + диаграмма)

Если вы хотите заменить прямоугольные воздуховоды круглыми воздуховодами, вам придется использовать формулу преобразования прямоугольных воздуховодов в круглые. Эта формула определяет необходимый диаметр круглого воздуховода, необходимого для соответствия прямоугольного воздуховода расходу воздуха .

В HVAC это известно как эквивалентный диаметр . Вам потребуются круглые воздуховоды достаточного диаметра, чтобы поддерживать одинаковый поток воздуха CFM, проходящий через воздуховоды.

Пример: Допустим, у вас есть прямоугольный воздуховод размером 6×7 дюймов, способный выдерживать поток воздуха 200 кубических футов в минуту. Какой размер круглого воздуховода вам нужен для замены прямоугольного воздуховода 6×7 дюймов? Используя формулу преобразования прямоугольного воздуховода в круглый, вы поймете, что вам нужен круглый воздуховод диаметром 7,1 дюйма. Воздуховод такого круглого размера может выдерживать поток воздуха 200 кубических футов в минуту.

Во-первых, давайте посмотрим на формулу , которая переводит размер прямоугольного воздуховода в размер круглого воздуховода . Мы также рассмотрим формулу преобразования квадратного воздуховода в круглый.

Монтажник ОВиК заменяет прямоугольные воздуховоды на круглые воздуховоды эквивалентного диаметра.

Самый простой способ выполнить это преобразование — свериться с предварительно рассчитанной таблицей воздуховода из прямоугольного в круглый, в которой указано, какого размера круглые воздуховоды имеют эквивалентный диаметр для прямоугольных воздуховодов разных размеров (включая CFM):

Прямоугольный в круглый Формула трансформации круглого воздуховода

Чтобы определить размер круглого воздуховода, необходимого для замены прямоугольных воздуховодов, мы должны учитывать два фактора:

  • Основной коэффициент: Площадь поперечного сечения прямоугольных и круглых воздуховодов. Это просто означает, что площадь круглого воздуховода, через который будет проходить воздух, должна соответствовать площади, доступной в случае прямоугольных воздуховодов. Это дает нам очень хорошее приближение к диаметру круглого воздуховода (менее 10% отклонения).
  • Второстепенный коэффициент: Потери на трение в воздуховодах. Для точного расчета размера круглого воздуховода необходимо учитывать потери на трение воздуховодов. Из-за разной формы воздуховодов трение быстро движущегося воздуха с воздуховодом различно. Это не слишком важный фактор, и его можно не учитывать (особенно с воздуховодами с низким CFM).

Вот визуальное представление поперечного сечения прямоугольных и круглых воздуховодов:

Чтобы преобразовать площадь (A) прямоугольного воздуховода в площадь круглого воздуховода (окружность A), мы должны использовать это уравнение :

a × b = π × r 2 и r = d/2

Если немного посчитать в этом уравнении и выразить d (эквивалентный диаметр круглого воздуховода), то прямоугольное превратится в круглое формула трансформации воздуховода:

Это означает, что эквивалентный диаметр круглого воздуховода рассчитывается как квадратный корень из длины прямоугольного воздуховода (b), умноженный на ширину прямоугольного воздуховода (a), умноженный на коэффициент 4 и поделенный на π ( 3. 14). Это довольно много.

Примечание: В случае преобразования квадратных в круглые воздуховоды, оба a и b являются одним и тем же . Пример квадратного воздуховода 8×8 дюймов имеет длину 8 дюймов (а) и ширину 8 дюймов (б).

Вот пример того, как вы можете использовать эту формулу (это не так уж сложно). Давайте воспользуемся приведенным выше примером (прямоугольный воздуховод 6×7 дюймов с воздушным потоком 200 кубических футов в минуту) и рассчитаем эквивалентный диаметр круглого воздуховода следующим образом:

d = √((4×6 дюймов×7 дюймов)/ π) = 7,31 дюйма

Теперь из таблицы ниже мы видим, что фактический результат должен быть 7,1 дюйма, а не 7,31 дюйма. Мы неправильно посчитали? Нет. Мы учитывали только первичный фактор поперечного сечения. Это означает, что мы сделали приближение с отклонением 3% от фактического результата (следовательно, отклонение ниже 10%).

Чтобы получить 7,1 дюйма, мы также должны учесть потери на трение вторичного воздуховода. Вот формула для расчета потерь на трение в круглых воздуховодах из оцинкованной стали с турбулентным течением:

Потери на трение на 100 футов = 0,109136 × q 1,9 / d 5,02

Это довольно сложная формула. q означает расход воздуха (измеряется в кубических футах в минуту), а d — эквивалентный диаметр.

Учет потерь на трение чрезвычайно сложен. Вы должны учитывать число Рейнольдса (ламинарное, переходное и турбулентное течение), длину воздуховодов, форму воздуховодов, материал воздуховодов и т. д.

Самый простой способ подсчитать потери на трение между прямоугольными и круглыми воздуховодами — обратиться к предварительно рассчитанным значениям (если хотите, к таблице).

Вот эта диаграмма расхода воздуха от 80 CFM до 2000 CFM:

Таблица прямоугольных и круглых воздуховодов

Расход воздуха в воздуховодах (CFM): Размер прямоугольного воздуховода (дюймы): Диаметр круглого воздуховода (дюймы):
80 кубических футов в минуту 3 х 7, 4 х 5 Диаметр 4,9 дюйма
100 кубических футов в минуту 4 х 6 Диаметр 5,33 дюйма
120 кубических футов в минуту 4 х 7, 5 х 6 Диаметр 5,7, 6,0 дюймов
140 кубических футов в минуту 4 х 8 Диаметр 6,09 дюйма
150 кубических футов в минуту 3,5 х 10 Диаметр 6,26 дюйма
160 кубических футов в минуту 4 х 9, 5 х 7, 6 х 6 Диаметр 6,4 дюйма
180 кубических футов в минуту 4 х 10 Диаметр 6,74 дюйма
200 кубических футов в минуту 6 х 7 Диаметр 7,1 дюйма
230 кубических футов в минуту 4 х 12 Диаметр 7,31 дюйма
250 кубических футов в минуту 6 х 8 Диаметр 7,55 дюйма
270 кубических футов в минуту 4 х 14 Диаметр 7,81 дюйма
300 кубических футов в минуту 5 х 12, 6 х 10, 7 х 8 Диаметр 8,3 дюйма
400 кубических футов в минуту 7 х 10, 8 х 9 Диаметр 9,1 дюйма
480 кубических футов в минуту 8 х 10, 9 х 9 Диаметр 9,8 дюйма
600 кубических футов в минуту 8 х 12, 10 х 10 Диаметр 10,8 дюйма
750 кубических футов в минуту 8 х 14, 9 х 12, 10 х 11 Диаметр 11,5 дюймов
800 кубических футов в минуту 8 х 15, 10 х 12 Диаметр 11,8 дюйма
1000 кубических футов в минуту 10 х 14, 12 х 12 Диаметр 13,0 дюймов
2000 кубических футов в минуту 10 х 25, 12 х 20, 15 х 16 Диаметр 16,9 дюйма

С помощью этой таблицы вы можете адекватно заменить существующие прямоугольные (или квадратные) воздуховоды на круглые воздуховоды подходящего размера.

Пример. Допустим, у вас есть квадратные воздуховоды 10×10 дюймов, обеспечивающие пропускную способность 600 кубических футов в минуту. На какие круглые воздуховоды его заменить?

Просто взгляните на приведенную выше таблицу, и вы увидите, что эквивалентный диаметр прямоугольного воздуховода 10×10 дюймов соответствует диаметру круглого воздуховода 10,8 дюймов.

Таким образом, вы смело можете заменить прямоугольный воздуховод на круглый. Мы надеемся, что это поможет вам упростить принятие решений и расчеты.

Содержание

Эквивалентный диаметр — прямоугольные и круглые воздуховоды ОВиКВ

Эквивалентный диаметр — это диаметр круглого воздуховода или трубы, который дает такую ​​же потерю давления, как и эквивалентный прямоугольный воздуховод или труба.

Приведенную ниже таблицу можно использовать для сравнения эквивалентных диаметров прямоугольных и круглых воздуховодов. Таблица основана на формуле потерь на трение в воздуховодах.

Прямоугольные размеры и объем воздушного потока адаптированы к методу равных потерь на трение для определения размеров систем вентиляционных каналов.

В таблице ниже указан максимальный расход воздуха в воздуховодах с низкими и средними потерями давления.

  • максимальное трение < 0,1–0,2 дюйма водяного столба/100 футов
  • скорость воздуха < 1500 – 2000 фут/мин (8 – 10 м/с)

Пользовательские значения могут быть рассчитаны в верхней строке.

Air flow
q
(Cubic Feet per Minute, cfm)
(m 3 /s)
Rectangular Duct Sizes
(inches)
(mm) x (мм)
Эквивалентный диаметр
Размеры круглых воздуховодов
d e
(дюймы)
(мм)
скорость в эквивалентном круглом протоке
V
(фут/мин)
(м/с)
FRICTION LOARS
4 (S). 100 ft duct)
(Pa/100m)

()
x
() x ()

()

()

()
80
(0,04)
3 х 7
4 х 5
4. 9
4.9
611
(3.1)
0.15
100
(0.045)
4 x 6 5.33 646
(3.28)
0.16
120
(0.05)
4 x 7
5 x 6
5.7
6.0
670
(3,57)
0,15
140903 0,15
150
(0.068)
3.5 x 10 6.26 702
(3.6)
0.15
160
(0.07)
4 x 9
5 x 7
6 x 6
6.4
6.4
6.6
710
(3.6)
0.15
180
(0.08)
4 x 10 6.74 726
(3.69)
0.15
200
(0.09 )
6 х 7 7.1 732
(3.7)
0.14
230
(0.12)
4 x 12 7.31 790
(4. 01)
0.15
250
(0.11)
6 x 8 7.55 803
(4.08)
0.15
270
(0.1)
4 x 14 7.81 811
(4.12)
0.15
300
(0.14)
5 x 12
6 x 10
7 x 8
8.3
8.4
8.2
804
(4.1)
0.14
400
(0.18)
7 x 10
8 x 9
9.1
9.3
884
(4.5)
0.15

480
(0.22)

8 x 10
9 x 9
9.8
9.8
923
(4.7)
0,15
600
(0,27)
8 x 12
10 x 10
10,7
10,9
909
(4,9)
0,14
750
(0,34)
11111111111111111111111111110 750
(0,34)
11111111111111111111111110 1 750
.
11.5
11.3
11.5
1047
(5.3)
0.15
800
(0.36)
8 x 15
10 x 12
11.8
12.0
1048
(5.3)
0.15
1000
(0.45)
10 x 14
12 x 12
12.9
13.1
1104
(5.6)
0.15
1300
(0.59)
12 x 14 14.1 1189
( 6.0)
0.15
1400
(0.63)
12 x 15 14.6 1197
(6.1)
0.15
1700
(0.77)
10 x 22
14 x 15
15,9
15.8
1231
(6.3)
0.14
1900
(0.86)
12 x 19
14 x 16
16.4
16.4
1295
(6.6)
0.15
2000
(0. 9)
10 x 25
12 x 20
15 x 16
16.9
16.8
16.9
1291
(6.6)
0.14
2500
(1.13)
14 x 20
15 х 18
18.2
17.9
1381
(7.0)
0.15
2800
(1.26)
12 x 26
16 x 20
19.0
19.5
1428
(7.3)
0.15
3300
(1.49)
12 x 30
14 x 25
20.2
20.2
1480
(7.5)
0.15
3800
(1.71)
12 x 34
15 x 25
21,4
21,0
1525
(7.8)
0.15
4100
(1.84)
12 x 36
16 x 25
20 x 20
21.9
21.7
21.9
1565
(8.0)
0.15
5400
(2.43)
12 x 45
16 x 30
20 x 24
24. 1
23.7
23.9
1699
(8.6)
0.15
6200
(2.79)
16 х 36
18 х 30
23 x 25
24.7
25.2
26.2
1719
(8.7)
0.15
7200
(3.24)
16 x 40
20 x 32
25 x 25
27.0
27.5
27.3
1816
(9.2)
0.15
8400
(3.78)
20 x 35
25 x 28
28.6
28.9
1879
(9.5)
0.15
10300
( 4,64)
16 x 55
20 x 43
25 x 38
31.0
31.5
33.5
1964
(10.0)
0.15
13000
(5.85)
20 x 50
30 x 32
33.7
33.9
2098
(10.7)
0.15
13500
(6.08)
20 x 55
30 x 35
35. 2
35.4
2002
(10.2)
0.13
15000
(6.75)
25 x 48
30 x 40
37.4
37.8
1969
(10)
0.12
17000
(7.65)
32 x 40 39.1 2044
( 10.4)
0.12
19000
(8.55)
32 x 45
35 x 40
41.3
40.9
2039
(10.4)
0.11
  • 1 in = 25.4 mm
  • 1 дюйм 2 O / 100 футов = 84 мм H 2 O /100 м

Примечание! – из-за большей окружности и большей площади трения по отношению к объему воздуха – воздуховод круглого сечения всегда более эффективен, чем воздуховод прямоугольного сечения.

  • Сделать ярлык для этого калькулятора на главном экране?

Пример. Расход воздуха в прямоугольном и круглом воздуховоде

2000 куб. 0007 Прямоугольный воздуховод 10 x 12 дюймов.

Потери на трение в соответствии с приведенной выше таблицей составляют 0,81 дюйма водяного столба на 100 футов воздуховода (примерно 6,6 Па/м).

Скорость в прямоугольном воздуховоде

v = (2000 куб. футов/мин) / (((10 дюймов) (1/12 фута/дюйма) ((12 дюймов)(1/12 фута/дюйма)))

  = 2400 фут/мин  (12,2 м/с)

Скорость в эквивалентном 12-дюймовом круглом воздуховоде согласно приведенной выше таблице равна 2589 фут/мин (13,2 м/с) .

Все продукты – Ferguson

ложь

категория

Нет подходящих результатов поиска

  • Ванная сантехника

    (35396)

  • Отопление и охлаждение

    (33981)

  • Сантехнические детали и расходные материалы

    (27332)

  • Трубная арматура

    (27186)

  • Освещение и вентиляторы

    (18849)

  • Инструменты

    (16804)

  • Клапаны

    (12248)

  • Дворник

    (9306)

  • Насосы

    (9123)

  • Подвески, распорки и крепления

    (8978)

  • Показать больше

торговая марка

Нет подходящего результата поиска

  • КОЛЕР

    (6200)

  • Моэн

    (2938)

  • ПРОФЛО®

    (2676)

  • Джонс Стивенс

    (2424)

  • Американский стандарт

    (2325)

  • Показать больше





  • Все продукты
  •

    курсов PDH онлайн. PDH для профессиональных инженеров. ПДХ Инжиниринг.

    “Мне нравится широта ваших курсов HVAC; не только экологические курсы или курсы по энергосбережению

    .”





    Рассел Бейли, ЧП

    Нью-Йорк

    “Это укрепило мои текущие знания и научило меня нескольким новым

    новым источникам

    информации.”



    Стивен Дедак, ЧП

    Нью-Джерси

    “Материал был очень информативным и организованным. Я многому научился, и они были

    очень быстро отвечают на вопросы.

    Это было на высшем уровне. Буду использовать

    снова. Спасибо.”

    Blair Hayward, P. E.

    Альберта, Канада

    “Простой в использовании сайт. Хорошо организовано. Я действительно воспользуюсь вашими услугами снова.

    Я передам название вашей компании

    другим сотрудникам».0008

    Нью-Йорк

    «Справочный материал был превосходным, и курс был очень информативным, особенно потому, что я думал, что уже знаком с деталями аварии в Канзас

    Hyatt».

    Майкл Морган, ЧП

    Техас

    “Мне очень нравится ваша бизнес-модель. Мне нравится возможность просматривать текст перед покупкой. Я нашел класс

    Информативный и полезный

    В моей работе. “

    Уильям Сенкевич, P.E.

    Florida

    ” У вас есть большой выбор курсов, а художественные. Вы

    – лучшее, что я нашел. “

    Рассел Смит, P.E.

    Pennsylvania

    ” Я полагаю, что подход упрощает для рабочего инженера заработать заработать заработать заработать заработать заработать заработать заработать заработать заработать заработать инженер, чтобы заработать заработать. PDH, дав время на просмотр

    материал.”



    Хесус Сьерра, ЧП

    Калифорния

    “Спасибо, что позволили мне просмотреть неправильные ответы. В действительности,

    человек узнает больше

    от неудач ».

    John Scondras, P.E.

    Pennsylvania

    учеба является эффективным

    Путь обучения. “

    Jack Lundberg, P.E.

    Wisconsin

    ” Я очень впечатлен тем, как вы представляете курсы; т.е. разрешение

    Студент рассмотреть курс

    до платы и

    Получение викторины ».

    Arvin Swanger, P.E.

    Virginia 0008

    “Спасибо, что предложили все эти замечательные курсы. Я, конечно, многому научился и

    получил огромное удовольствие.





    Мехди Рахими, ЧП

    Нью-Йорк

    «Я очень доволен предлагаемыми курсами, качеством материалов и простотой поиска и прохождения онлайн-курсов

    ».

    Уильям Валериоти, ЧП

    Техас

    “Этот материал в значительной степени оправдал мои ожидания. Курс был прост для понимания. Фотографии в основном давали хорошее представление о

    обсуждаемых темах.”



    Майкл Райан, ЧП

    Пенсильвания

    “Именно то, что я искал. Нужен 1 балл по этике, и я нашел его здесь.”







    Джеральд Нотт, ЧП

    New Jersey

    “Это был мой первый онлайн -опыт в получении моих необходимых кредитов PDH. Это было

    Информативный, бенефициарный и экономичный.

    Я очень рекомендую его 2 . все инженеры».

    Джеймс Шурелл, ЧП

    Огайо

    «Я ценю, что вопросы относятся к «реальному миру» и имеют отношение к моей практике, и

    не основаны на некоторых неясных Раздел

    законов, которые не применяются

    до «Нормальная практика».

    Нью-Йорк

    «Отличный опыт! Я многому научился, чтобы вернуться к моему медицинскому устройству

    организации.”0008

    Теннесси

    «Материал курса имеет хорошее содержание, не слишком математический, с хорошим акцентом на практическое применение технологий».





    Юджин Бойл, ЧП

    Калифорния

    «Это был очень приятный опыт.0008

    использование. Большое спасибо. “

    Патриция Адамс, P.E.

    Канзас

    ” Отличный способ достижения непрерывного образования PE в рамках лицензиата.

    Нью-Джерси

    «Должен признаться, я действительно многому научился. Это помогает иметь распечатанный тест в течение

    просмотр текстового материала. I

    Также оценка просмотра

    Фактические случаи. Тест

    требовал исследований в документе

    , но ответы были

    легко доступен.”

    Гарольд Катлер, ЧП

    Массачусетс

    “Это было эффективное использование моего времени. Спасибо за то, что вы получили разнообразные выборы

    в инженерии дорожного движения, который мне нужен

    для выполнения требований

    Сертификация PTOE. »

    Joseph Gilroy, с.е.

    “Очень удобный и доступный способ заработать CEU для выполнения моих требований в штате Делавэр.”





    Ричард Роудс, ЧП

    Мэриленд

    “Защитное заземление многому меня научило. Пока что все курсы, которые я прошел, были великолепны.



    Кристина Николас, ЧП

    Нью-Йорк

    «Только что сдал экзамен по радиологическим стандартам и с нетерпением жду дополнительных курсов

    .

    Деннис Мейер, ЧП

    Айдахо

    “Услуги, предоставляемые CEDengineering, очень полезны для профессионалов

    Инженеров для получения единиц PDH

    в любое время. Очень удобно.»



    Пол Абелла, физ.-мат. Имея полную ставку мать двоих детей, у меня не так много

    , чтобы исследовать, где до

    достигают моих кредитов. «

    Кристен Фаррелл, стр.

    Wisconsin

    “Это было очень информативно и поучительно. Легко понять с иллюстрациями

    и графиками; Определенно делает это

    проще , чтобы поглотить Все

    Теории ».

    Victor Ocampo, P.Eng.

    Alberta, Canada

    ” A. A. Good Good “. обзор полупроводниковых принципов. Мне понравилось проходить курс в

    моем собственном темпе в течение 9 лет.0008 Morning

    ТЕМУТА

    . контрольный опрос. Я бы очень порекомендовал бы

    всем PE нуждающимся

    CE.”

    Марк Хардкасл, ЧП

    Миссури

    «Очень хороший выбор тем во многих областях техники».







    Рэндалл Дрейлинг, ЧП

    Миссури

    «Я заново узнал то, что забыл.0008

    Сниженная Цена

    на 40%. “

    Conrado Casem, P.E.

    Tennessee

    ” Отличный курс по разумной цене. Я буду использовать вашу услугу в будущем.

    Чарльз Флейшер, P.E.

    New York

    ” Это был хороший тест, и на самом деле тестировал, что я прочитал The профессиональная этика

    Коды и Нью -Мексико

    Правила ».

    Брун Хилберт, P.E.

    Калифорния

    ” I Вполне наслаждались занятиями. Они стоили потраченного времени и усилий». Буду использовать CEEngineerng

    При необходимости дополнительной

    Сертификация ».

    Томас Каппеллин, стр.

    мне то, за что я заплатил – много

    ценю!”0007 «CEDengineering предлагает удобные, экономичные и актуальные курсы

    для инженеров».





    Майк Зайдл, ЧП

    Небраска

    “Учебный курс был по разумной цене, материал был

    хорошо структурирован.





    Глен Шварц, ЧП

    Нью-Джерси

    “Вопросы соответствовали урокам, материал урока

    Хороший справочный материал

    для дизайна древесины ».

    Брайан Адамс, P.E.

    Minnesota

    ” Отлично и смог получить полезное руководство по телефону. ”







    Роберт Велнер, Ч.П.0008

    Building Курс и

    Высоко Рекомендовать его ».

    Denis Solano, P.E.

    Florida 9000 2 ” СВАРИ СВАРИС.

    материалы курса этики штата Нью-Джерси были очень хорошо подготовлены».0008

    “Очень хороший опыт. Мне нравится возможность загружать учебные материалы по номеру

    , просматривать где угодно и

    , когда угодно.”



    Тим Чиддикс, ЧП

    Колорадо

    “Отлично! Широкий выбор тем для выбора.







    Уильям Бараттино, ЧП

    Вирджиния

    “Процесс прямой, никакой чепухи. Хороший опыт.”







    Тайрон Бааш, ЧП

    Иллинойс

    «Вопросы на экзамене были наводящими и демонстрировали понимание

    материала.



    Майкл Тобин, ЧП

    Аризона

    “Это мой второй курс, и мне понравилось то, что курс предложил мне, что

    поможет в моей работе

    .”



    Рики Хефлин, ЧП

    Оклахома

    “Очень быстрая и простая навигация. Я определенно воспользуюсь этим сайтом снова.”







    Анджела Уотсон, ЧП

    Монтана

    “Легко выполнить. Нет путаницы при подходе к сдаче теста или записи сертификата.”







    Кеннет Пейдж, ЧП

    Мэриленд

    «Это был отличный источник информации о нагревании воды с помощью солнечной энергии.





    Луан Мане, ЧП

    Conneticut

    “Мне нравится подход, позволяющий зарегистрироваться и иметь возможность читать материалы в автономном режиме, а затем

    вернуться, чтобы пройти тест.”





    Алекс Млсна, ЧП

    Индиана

    “Я оценил объем информации, предоставленной для класса. Я знаю

    это вся информация, которую я могу

    использовать в реальной жизни

    0007 жизненные ситуации. “

    Natalie Deringer, P.E.

    South Dakota

    . Обзорные материалы и образцы были в достаточной степени, чтобы позволить мне до

    курс.”



    Ира Бродская, ЧП

    Нью-Джерси

    0008

    и пройти тест. Очень

    Удобный и на моем

    Собственное .

    Деннис Фандзак, P.E.

    Ohio

    “Очень легко зарегистрироваться, доступ к курсу, тест и распечатайте PDH 9000”.0008

    сертификат.

    спасибо за то, что сделали этот процесс простым.” Быстро нашел подходящий мне курс и закончил

    одночасовой курс PDH в

    один час».0008

    “Мне понравилась возможность скачать документы для просмотра содержания

    и пригодности, до

    имея для оплаты

    материала.”

    Ричард Ваймеленберг, ЧП

    Мэриленд

    «Это хорошее пособие по ЭЭ для инженеров-неэлектриков».







    Дуглас Стаффорд, ЧП

    Техас

    “Всегда есть возможности для улучшения, но я не могу придумать ничего в вашем

    процессе, который нуждается в

    улучшении.



    Томас Сталкап, ЧП

    Арканзас

    «Мне очень нравится удобство прохождения онлайн-викторины и получения сертификата

    ».





    Марлен Делани, ЧП

    Illinois

    “Учебные модули с помощью Cedengineering – это очень удобный способ доступа к информации на

    Многие Различные технические области

    One’s Specialization Без

    путешествовать.”

    Гектор Герреро, ЧП

    Грузия

    Переход | Переходы воздуховодов Nordfab

    3225-03XX-10000 /
    3225-03XX-10000
    03″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    112,30 $
    3225-03XX-20000 /
    3225-03XX-20000
    03″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    236,50 $
    3225-04XX-10000 /
    3225-04XX-10000
    04″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    112,30 $
    3225-04XX-20000 /
    3225-04XX-20000
    04″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    236,50 $
    3225-05XX-10000 /
    3225-05XX-10000
    05″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    116,50 $
    3225-05XX-20000 /
    3225-05XX-20000
    05″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    246,00 $
    3225-06XX-10000 /
    3225-06XX-10000
    06″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    120,70 $
    3225-06XX-20000 /
    3225-06XX-20000
    06″ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    260,90 $
    3225-07XX-10000 /
    3225-07XX-10000
    07″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    128,50 $
    3225-07XX-20000 /
    3225-07XX-20000
    07″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    273,70 $
    3225-08XX-10000 /
    3225-08XX-10000
    08″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    134,20 $
    3225-08XX-20000 /
    3225-08XX-20000
    08″ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    289,90 $
    3225-09XX-10000 /
    3225-09XX-10000
    09″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    139,00 $
    3225-09XX-20000 /
    3225-09XX-20000
    09″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    292,70 $
    3225-10XX-10000 /
    3225-10XX-10000
    10″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    143,90 $
    3225-10XX-20000 /
    3225-10XX-20000
    10″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    310,60 $
    3225-11XX-10000 /
    3225-11XX-10000
    11″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    146,60 $
    3225-11ХХ-20000 /
    3225-11XX-20000
    11″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    316,20 $
    3225-12XX-10000 /
    3225-12XX-10000
    12″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    146,60 $
    3225-12XX-20000 /
    3225-12XX-20000
    12″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    316,20 $
    3225-13XX-10000 /
    3225-13XX-10000
    13″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    151,90 $
    3225-13XX-20000 /
    3225-13XX-20000
    13″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    328,80 $
    3225-14XX-10000 /
    3225-14XX-10000
    14″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    151,90 $
    3225-14XX-20000 /
    3225-14XX-20000
    14-ДЮЙМОВЫЙ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    328,80 $
    3225-15XX-10000 /
    3225-15XX-10000
    15″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    159,40 $
    3225-15ХХ-20000 /
    3225-15XX-20000
    15″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    338,30 $
    3225-16XX-10000 /
    3225-16XX-10000
    16″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    159,40 $
    3225-16XX-20000 /
    3225-16XX-20000
    16″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    338,30 $
    3225-17XX-10000 /
    3225-17XX-10000
    17″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    164,20 $
    3225-17ХХ-20000 /
    3225-17XX-20000
    17″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    357,60 $
    3225-18XX-10000 /
    3225-18XX-10000
    18″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    164,20 $
    3225-18XX-20000 /
    3225-18XX-20000
    18″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    357,60 $
    3225-20XX-10000 /
    3225-20XX-10000
    20″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    169,80 $
    3225-20XX-20000 /
    3225-20XX-20000
    20-ДЮЙМОВЫЙ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    366,00 $
    3225-22ХХ-10000 /
    3225-22XX-10000
    22″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    203,10 $
    3225-22ХХ-20000 /
    3225-22XX-20000
    22-ДЮЙМОВЫЙ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    435,00 $
    3225-24ХХ-10000 /
    3225-24XX-10000
    24-ДЮЙМОВЫЙ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    233,90 $
    3225-24ХХ-20000 /
    3225-24XX-20000
    24-ДЮЙМОВЫЙ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    500,20 $
    3225-26XX-10000 /
    3225-26XX-10000
    26″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    365,60 $
    3225-26XX-20000 /
    3225-26XX-20000
    26″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    840,90 $
    3225-28XX-10000 /
    3225-28XX-10000
    28″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    486,50 $
    3225-28XX-20000 /
    3225-28XX-20000
    28″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    1119,10 $
    3225-30XX-10000 /
    3225-30XX-10000
    30″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    615,70 $
    3225-30XX-20000 /
    3225-30XX-20000
    30″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    1416,30 $
    3225-32XX-10000 /
    3225-32XX-10000
    32″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    $801,70
    3225-32XX-20000 /
    3225-32XX-20000
    32-ДЮЙМОВЫЙ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    1844,10 $
    3225-34XX-10000 /
    3225-34XX-10000
    34″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    1000,90 $
    3225-34XX-20000 /
    3225-34XX-20000
    34-ДЮЙМОВЫЙ ПЕРЕХОД С ПРЯМОУГОЛЬНОГО НА КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    2301,90 $
    3225-36XX-10000 /
    3225-36XX-10000
    36″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    1250,80 $
    3225-36XX-20000 /
    3225-36XX-20000
    36″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    2876,90 $
    3225-38XX-10000 /
    3225-38XX-10000
    38″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    1518,10 $
    3225-38XX-20000 /
    3225-38XX-20000
    38″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    3491,90 $
    3225-40XX-10000 /
    3225-40XX-10000
    40″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, ОЦИНКОВАННАЯ СТАЛЬ
    D= A= B= L=
    1903,10 $
    3225-40XX-20000 /
    3225-40XX-20000
    40″ ПЕРЕХОД ПРЯМОУГОЛЬНЫЙ В КРУГЛЫЙ, НЕРЖАВЕЮЩАЯ СТАЛЬ 304
    D= A= B= L=
    4376,90 $

    Переход для воздуховодов из листового металла, производство Поставщик воздуховодов

    Переход для воздуховодов: полное руководство по часто задаваемым вопросам

    Что такое переход для воздуховодов?

    Переходники воздуховодов помогают соединить магистрали воздуховодов и трубы домашней системы ОВКВ.

    Соединение воздуховодов должно соответствовать форме вашего дома, чтобы обеспечить эффективную работу системы HVAC.

    Переход воздуховода

    Переход воздуховода может состоять из планок, поворотных лопаток, отводов и других специально разработанных соединителей, а также может заканчиваться угловыми башмаками.

    Вместе эти компоненты образуют проходы по всему дому, по которым приятный воздух проникает в ваши жилые помещения.

    Каждый из множества переходов воздуховодов имеет определенный уровень ограничения, который влияет на общую эквивалентную длину воздуховода (TEL) системы воздуховодов.

    Правильный переход воздуховода сводит к минимуму ограничение и помогает сбалансировать воздушный поток.

    Как преобразовать воздуховод прямоугольного сечения в воздуховод круглого сечения?

    Чтобы преобразовать воздуховод прямоугольного сечения в воздуховод круглого сечения, сначала необходимо рассчитать эквивалентный диаметр круглого воздуховода.

     Прямоугольный воздуховод к круглому воздуховоду

    Эквивалентный диаметр – это диаметр круглого воздуховода, который при равном расходе воздуха обеспечивает такое же сопротивление или потерю давления, как и эквивалентный прямоугольный воздуховод.

    Круглый воздуховод снижает перепады давления и снижает мощность вентилятора, необходимую для перемещения воздуха, в результате чего оборудование меньшего размера.

    You can calculate a rectangular duct equivalent diameter as (Huebscher)

    d e = 1.30 (a b) 0.625  / (a + b) 0.25

    Where,

    a= длина большей или меньшей стороны (мм, дюймы)

    b= длина меньшей или большей стороны (мм, дюймы)

    d e = эквивалентный диаметр (мм, дюймы)

    Формула является общей, и вы можете использовать любую единицу измерения.

    Пример – Эквивалентный диаметр

    Вы можете рассчитать эквивалентный диаметр прямоугольного воздуховода размером 500 мм x 300 мм как

    d e = 1,05) ((30009 d e = 1,05) 0,625  / ((300 мм) + (500 мм)) 0,25

    = 420 мм

    Также доступны приложения для преобразования прямоугольных воздуховодов в круглые, как для систем Android, так и для систем Apple.

    По мере ввода размеров приложение автоматически рассчитывает эквивалентный диаметр круглого сечения.

    Вы также можете узнать больше из: Диаграммы и таблицы размеров воздуховодов.

    Работа с круглыми воздуховодами лучше, чем с прямоугольными?

    Оба типа воздуховодов имеют свои преимущества и недостатки, и каждый находит применение там, где один превосходит другой.

    Однако круглые воздуховоды более эффективны, чем прямоугольные воздуховоды при выполнении той же работы.

    Также имеет меньшую площадь поперечного сечения и меньшую протяженность стенки воздуховода, на которую действует движущийся воздух.

    Круглый воздуховод диаметром 18 дюймов, например, имеет такую ​​же пропускную способность, как прямоугольный воздуховод шириной 26 дюймов и высотой 11 дюймов.

    Круглый воздуховод имеет периметр 4,7 фута и площадь поперечного сечения 254,5 квадратных дюймов, тогда как прямоугольный воздуховод имеет периметр 6,2 фута и площадь 286 квадратных дюймов.

    Следовательно, стоимость прямоугольного воздуховода должна быть пропорционально высокой, так как в нем на 32% больше металла.

    Круглый спиральный воздуховод

    Одним из самых больших недостатков круглого воздуховода является его высота.

    Вы не можете установить 18-дюймовый воздуховод, например, если у вас есть 14-дюймовая чистая высота пространства с обшивкой над подвесным потолком.

    Тем не менее, соответствующие прямоугольные воздуховоды шириной 26 дюймов и высотой 11 дюймов легко размещаются в пространстве.

    Прямоугольный воздуховод

    Для чего используются переходы воздуховодов?

    Переходы воздуховодов играют важную роль в соединении стволов воздуховодов и труб в вашей системе HVAC.

    Почти на каждом участке воздуховода требуются переходы для изменения размера или формы воздуховода.

    Каждая система воздуховодов состоит из множества переходов от прямоугольных к круглым и от магистралей к ответвлениям.

    Переходы воздуховодов также соединяют нагнетательную камеру с главными магистралями подачи и первичную магистрали возвратного воздуха с возвратным воздуховодом.

    Сеть воздуховодов

    Как уменьшить смещение воздуховода по сравнению с переходом воздуховода?

    Смещенный переходник воздуховода относится к категории переходов воздуховодов, хотя он играет особую роль в системе воздуховодов.

    Они являются обычным компонентом системы воздуховодов HVAC.

    Они часто находят применение при обходе препятствий, как структурных, например, колонн, балок и т. д.

    Или при обходе других механических систем, включающих электрические установки или трубопроводы.

    Вы можете использовать их для регулировки участка воздуховода, уменьшив его размер, чтобы он мог проходить через узкое пространство, или для окончательного соединения с устройством HVAC.

    Иногда они будут производиться как «дополнительные», т. е. как вариант оригинальной конструкции воздуховода.

    Это происходит из-за недосмотра в процессе проектирования или непредвиденных препятствий на рабочем месте.

    Каковы преимущества перехода воздуховодов в системах HVAC?

     Система перехода воздуховодов – Фото предоставлено CED

    Переходник воздуховода является важным и незаменимым компонентом воздуховода ОВиК.

    Он соединяет различные размеры воздуховодов, различные элементы оборудования и различные материалы вентиляционных частей вместе, чтобы обеспечить плавный и устойчивый поток воздуха.

    Эти фитинги для воздуховодов ОВиК также обеспечивают плавное соединение между основным воздуховодом и ответвленным воздуховодом.

    Они могут включать в себя переходник, Y-образный переход и T-образный переход воздуховода среди других фитингов в системе круглых воздуховодов.

    Это необходимо для обеспечения потока свежего воздуха из главного воздуховода в ответвления во время распределения воздуха.

    Переходник в равной степени помогает направлять воздух к вытяжному и вытяжному каналам.

    Кроме того, они также обеспечивают подачу воздуха в нужные места.

    Например, направление свежего воздуха к диффузору приточного воздуха от вентилятора или отработанного воздуха к диффузору вытяжного воздуха от вытяжки.

    Как переход воздуховода повлияет на расход воздуха?

    Когда воздух течет из большего воздуховода в меньший, его скорость увеличивается.

    С другой стороны, когда поток течет из меньшего канала в больший, скорость его уменьшается.

    В обоих сценариях скорость воздушного потока — количество воздуха, проходящего через воздуховод, в кубических футах в минуту, остается неизменной.

    Какие типы систем воздуховодов HVAC доступны?

    https://youtu.be/ISKah_fbWSc

    Существует несколько переходов воздуховодов HVAC, которые можно использовать для соединения стволов воздуховодов и труб.

    Обычные переходы, используемые в воздуховодах, включают отводы, специальные соединители, скобы и чехлы.

    · Take Off

    Иногда конструкция системы воздуховодов HVAC может требовать, чтобы первичный воздуховод подавал воздух в ответвления воздуховодов.

    Фитинги, известные как отводы, позволяют отвести правильную пропорцию воздушного потока от главного воздуховода к каждому ответвлению.

    Они бывают различных форм: круглые, прямоугольные и овальные.

    · Соединители

    Соединители в основном играют роль усиливающей арматуры, а также для соединения двух воздуховодов.

    Наиболее распространенные типы:

    i. S-образные шипы для стояния в паре с приводными шипами

    ii. Плоские S-образные шипы в паре с ведущими шипами

    iii. Карманный замок (или клипрол)

    iv. Прутковые или угловые шипы в паре с приводными шипами

    Тип соединения и требуемая прочность определяют тип используемого соединителя.

    Однако использование не является фиксированным и зависит от географического региона или места, где вы будете выполнять работу.

    · Скобы

    Скобы – популярные фитинги для воздуховодов, необходимые для соединения воздуховодов.

    Это потому, что они стабильны, просты в использовании и обеспечивают отличную отделку фланцевого соединения.

    Они являются первым вариантом, когда место для установки воздуховода ограничено.

    Это связано с тем, что шипы требуют меньше места для сборки по сравнению с G-образными зажимами.

    При использовании планок в качестве переходов воздуховодов их следует разрезать на 70-100 мм и использовать на расстоянии не более 300 мм.

    Как правило, расстояние не должно превышать 200 мм.

    · Колпачки

    Колпачки представляют собой фитинги прямоугольной формы на одном конце и круглые на другом, которые позволяют соединять воздуховод с круглой трубой.

    Переход башмака встраивается в потолок или пол прямоугольным сечением, обращенным в сторону помещения.

    На рынке доступны различные типы башмаков, три из которых наиболее распространены: прямой, угловой и торцевой переходы воздуховода.

    Угловой кожух имеет угол 90 градусов, что позволяет воздуховоду менять направление с горизонтального на вертикальное.

    Переход конца загрузки используется с завершениями. Проще говоря, он превращает воздуховод в вентиляционное отверстие.

    Переходник воздуховода с прямым кожухом находит применение, когда участок воздуховода уже прямой, когда вы используете его для преобразования воздуховода в вентиляционное отверстие.

    Чем T-образный переход отличается от Y-образного перехода?

    · Y-образный переход воздуховода

    Также называется переходным патрубком или тройником. Находят применение в системах воздуховодов ОВиК для перехода с одной трубы на две трубы.

    Кроме того, существует седлообразный тройник под углом 45 градусов, необходимый для соединения с существующей линией круглых труб такого же или большего диаметра.

    Обычно используется в трассах приточных воздуховодов.

    Т-образный переход – Фото предоставлено Perfect Home Designs

    Т-образный переход воздуховода

    Т-образный переход воздуховода, также называемый тройником, подходит для ответвления основного участка воздуховода или ответвления воздуховода под углом 90 градусов.

    Имеется также Т-образный переходной канал, который необходим при сращивании с существующей линией круглой трубы такого же или большего диаметра.

    Идеально подходит для ответвления под углом 90 градусов.

    Y-образный переход

    Переходник воздуховода такой же, как переход воздуховода?

    Переходники для воздуховодов — это фитинги для воздуховодов в системах HVAC, которые вы используете, когда хотите перейти с одного размера воздуховода на другой.

    Это подходящие фитинги из листового металла для поддержания максимального воздушного потока в вашей системе при переключении на требуемый размер воздуховода для установки в ограниченном пространстве.

    Специалисты по ОВиК обычно используют переходник на основной магистрали воздуховода, чтобы обеспечить плавный переход от воздуховода большего размера к меньшему.

    Переходник воздуховода помогает поддерживать более высокую скорость потока воздуха, что означает, что воздух будет поступать в более отдаленные уголки вашего дома.

     Переходник

    Из приведенного выше объяснения мы понимаем, что переход воздуховода представляет собой особый тип перехода воздуховода.

    Предназначен для облегчения перехода воздуховодов с большей трубы на меньшую.

    Гибкий соединитель воздуховода и гибкий переход воздуховода — это одно и то же?

    Гибкий соединитель воздуховода, также называемый гибким переходом воздуховода, является важным компонентом системы воздуховодов.

    Это особый тип перехода воздуховода HVAC, необходимый для изготовления тканевых компенсаторов.

    Эти компенсаторы помогают избежать передачи вибрации в прямоугольных или спиральных воздуховодах и подходят для акустической развязки.

    Поэтому гибкие соединители обычно играют роль соединительного фитинга между вентиляционными каналами и устройствами или вентиляторами.

    Соединитель гибких воздуховодов

    Соединители гибких воздуховодов состоят из ткани, например, стекловолокна с полиуретановым покрытием или полиэстера с ПВХ покрытием, которые крепятся к металлическому листу с обоих концов.

    Материалом для изготовления листового металла может быть нержавеющая сталь или оцинкованная сталь.

    Какой материал лучше всего подходит для строительства переходов воздуховодов?

    Переходы воздуховодов изготавливаются из самых разных материалов и размеров и могут быть прямоугольными или цилиндрическими.

    В большинстве случаев вы найдете их изолированными.

    Материалы, используемые для изготовления переходов воздуховодов, прочны, долговечны и надежны.

    Наиболее популярными типами жестких воздуховодов являются  Переходы воздуховодов из листового металла .

    Алюминий и оцинкованная сталь являются наиболее популярными материалами для изготовления переходов воздуховодов из листового металла.

    В частности, алюминий сравнительно легкий и облегчает установку.

    Кроме того, они менее всего подвержены заражению опасной плесенью или наростами, поскольку их поверхность непористая.

    Как правило, листовой металл является наиболее безопасным и эффективным материалом для изготовления переходов воздуховодов.

    Как свести к минимуму ограничение и сбалансировать поток воздуха в системе воздуховодов?

    Плохая установка, воздуховоды меньшего размера, смятые, перегнутые или поврежденные воздуховоды обычно являются причинами ограничения перехода воздуховода.

    Устранение некоторых ограничений может быть столь же простым, как просто открытие закрытой заслонки.

    Именно это ограничение вызывает дисбаланс воздушного потока в системе воздуховодов.

    Балансировка переходной системы воздуховодов HVAC означает управление этим ограничением для направления воздуха в соответствующем направлении.

    Вот некоторые из распространенных методов балансировки воздушного потока в системе перехода воздуховодов:

     Воздушный поток в системе воздуховодов – Фото предоставлено: CIBSE Journal

    Испытание и балансировка

    Вы можете воспользоваться услугами и специалист по балансировке, или профессиональный техник HVAC, чтобы определить поток воздуха в вашей системе воздуховодов.

    Если это простая проблема с потоком воздуха, они могут решить ее, переместив балансировочные заслонки в разные положения, чтобы выровнять поток воздуха в каждом помещении.

    Они делают это, устанавливая воздушный поток в каждом воздуховоде.

    Затем вручную измените положение заслонки, чтобы уменьшить или повысить статическое давление до тех пор, пока одинаковое количество воздуха не будет поступать в каждую комнату.

    Техники также могут обнаруживать утечки в переходах воздуховодов, которые отрицательно влияют на давление.

    Увеличение скорости вентилятора

    Другой механизм, с помощью которого ваш специалист по ОВиКВ может сбалансировать воздушный поток в системе перехода воздуховода, заключается в повышении скорости вентилятора вашего устройства.

    В случае, если вы отбалансировали воздуховод, но он не обеспечивает правильного потока воздуха, вы можете отрегулировать скорость двигателя вашего устройства, чтобы увеличить поток воздуха в минуту в каждую комнату.

    Повышенная скорость будет нагнетать больше воздуха через переходы воздуховодов, повышая статическое давление и количество кубических футов в минуту, подаваемых в каждую зону дома.

    Изменение размера воздуховодов

    Если балансировка заслонок и увеличение скорости вентилятора не устраняет проблему баланса воздуха в вашей системе HVAC, вам может потребоваться изменить размеры переходов воздуховодов.

    Это решит проблему на неопределенный срок, хотя может быть дороже, чем балансировка системы перехода воздуховодов.

    Это знакомая проблема в домах, в которых установлены блоки HVAC неидентичного размера, установлены новые надстройки или отремонтированы комнаты.

    В этом случае вам следует проконсультироваться с опытным специалистом по системам отопления, вентиляции и кондиционирования воздуха, чтобы он выполнил расчет нагрузки и установил правильные размеры переходов воздуховодов.

    Находка поможет им установить, где вам может понадобиться заменить или изменить систему перехода воздуховода в вашем доме.

    · Герметизация протекающих воздуховодов

    Если в системе перехода воздуховодов снижается давление, это может быть связано с утечками.

    На самом деле средняя домашняя воздуховодная система HVAC теряет около 20-30 процентов своего воздуха из-за утечек, вызванных старением ленты и герметика.

    Сертифицированный специалист по HVAC может обнаружить утечки и устранить их, восстановив давление в системе перехода воздуховодов.

    Существуют ли стандартные размеры систем воздуховодов?

    Система перехода воздуховодов

    Размер воздуховодов и системы переходов воздуховодов зависит от размера конструкции установки системы HVAC, а также от аспектов охлаждающего или обогревающего пространства.

    Местные строительные и жилищные нормы и правила также влияют на размер в некоторых сценариях установки.

    Квадратные или прямоугольные переходы воздуховодов имеют стандартные размеры от 3 на 7 дюймов до 35 на 40 дюймов.

    Размер зависит от требований к расходу воздуха на кубический фут в минуту, а также от скорости.

    Круглые воздуховоды и переходы воздуховодов имеют стандартные размеры от 4,9 дюймов в диаметре до чуть более 41 дюйма в диаметре.

    Размер также зависит от требований к расходу воздуха на кубический фут в минуту, а также от скорости.

    Как преобразовать воздуховод круглого сечения в воздуховод прямоугольного сечения?

    В некоторых случаях доступность места может вынудить вас использовать прямоугольные воздуховоды.

    На рынке имеются переходники для воздуховодов, с помощью которых можно перейти с круглого воздуховода на прямоугольный.

    Тем не менее, перед покупкой обязательно измерьте площадь поперечного сечения воздуховодов обоих типов.

     Переход воздуховода от круглого к прямоугольному

    Шаг 1

    Измерьте диаметр круглого воздуховода, который представляет собой наибольшую длину от одного конца круга до другого. Например, 8 дюймов.

    Шаг 2

    Получите радиус поперечного сечения круглого воздуховода, разделив диаметр на 2.

    В примере шага 1 8/2 = 4 дюйма.

    Шаг 3

    Получите квадрат радиуса, умножив радиус сам на себя. Например, 4 x 4 = 16.

    Шаг 4

    Рассчитайте площадь круглого воздуховода в квадратных дюймах, умножив квадрат радиуса (шаг 3) на 3,14 (пи).

    Например, 16 x 3,14 = 50,24 квадратных дюйма.

    Шаг 5

    Выберите квадратный или прямоугольный воздуховод такой же площади, как и в шаге 4.

    Вы можете найти это, умножив длину на ширину прямоугольного воздуховода.

    Например, если вы найдете воздуховод размером 10 дюймов на 5 дюймов, его площадь составит 50 квадратных дюймов.

    Шаг 6

    Выберите переход воздуховода, который будет переключаться между круглыми и прямоугольными размерами воздуховодов в местном магазине строительных материалов.

    Например, круглый воздуховод размером 8 дюймов следует соединить с прямоугольным воздуховодом размером 10 х 5 дюймов, поскольку они имеют одинаковую площадь поперечного сечения.

    Какие еще фитинги для воздуховодов HVAC предлагает Biyang?

    Будучи опытным и профессиональным производителем воздуховодов и фитингов для систем отопления, вентиляции и кондиционирования воздуха, компания Biyang предлагает широкий ассортимент продукции в этой области.

    Among the other duct fittings we provide include:

    • Hose clamp
    • Duct connector
    • Duct insulation sleeve
    • Duct boot
    • Duct splitter
    • Insulation protection shield
    • Flexible duct connector
    • Line set cover

    Фитинг воздуховода Biyang

    Как Biyang контролирует качество перехода воздуховода?

    Мы производим все наши переходы воздуховодов на нашем заводе нашими квалифицированными мастерами.

    Наш отдел контроля качества тщательно проверяет фитинги HVAC, чтобы гарантировать совершенство и максимальную долговечность.

    Biyang знает, что качественные переходы воздуховодов имеют решающее значение для эффективного воздушного потока в домашних системах ОВКВ.

    Наша основная задача – производить и поставлять нашим клиентам продукты, обладающие превосходной прочностью, высокой прочностью на растяжение, низким уровнем утечки и долговечностью.

    Может ли Biyang адаптировать систему воздуховодов HVAC?

    Компания Biyang может настроить вашу систему перехода воздуховодов в соответствии с любыми требованиями к установке и обеспечить переходы от одного размера к другому.

    Мы можем изготовить по индивидуальному заказу переходные системы воздуховодов ОВиК, круглые воздуховоды, переходные воздуховоды для сушилки для белья, переходы прямоугольных и круглых воздуховодов среди прочего.

    Наше собственное производственное предприятие дает нам свободу и гибкость в изготовлении на заказ любой системы воздуховодов в соответствии с уникальными конкретными потребностями и требованиями наших клиентов.

    Поддерживает ли Biyang OEM-производители воздуховодов?

    Да, Biyang позволяет приобретать переходники воздуховодов на условиях OEM.

    Это позволяет техническим специалистам или сборщикам систем HVAC получать недорогие высококачественные фитинги для воздуховодов.

    Может ли Biyang предоставить чертежи и конструкции CAD для воздуховодов?

    Да, Biyang может предложить чертежи и проекты переходов воздуховодов в САПР.

    Мы понимаем, что в большинстве работ по ОВиК обращение с фитингами воздуховодов ОВК может быть самой сложной задачей, особенно в проектах реконструкции.

    Для замены потребуется использовать точный переход воздуховода, но вы не сможете определить каждую деталь.

    Если уж на то пошло, Biyang может направить к вам специальную группу техников, чтобы помочь вам решить проблему.

    Они могут помочь измерить каждую деталь и разработать чертежи и проекты САПР, чтобы убедиться, что все в порядке.

    Зачем импортировать переходы воздуховодов из Biyang?

    Биянг имеет большой опыт в управлении проектными заказами, индивидуальном проектировании и производстве продукции.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
