Обзор приточно-вытяжных вентиляций в квартире

В данном обзоре  опишем этапы устройства в квартире приточно-вытяжной вентиляции. Вентиляцию будем рассматривать механическую приточно-вытяжную с рекуперацией теплоты, высокоэффективную.То есть воздух в квартиру подается  и удаляется принудительно . Нагрев воздуха происходит с помощью роторного рекуператора теплоты (за счет теплого выбрасываемого воздуха).

Ниже фото квартиры, где была установлена приточно-вытяжная система. Квартира расположена на первом этаже 10 этажного дома. В квартире имеется свое подвальное помещение.

Этап 1. Проект.

Проект выкладывать не будем т.к. эта информация является  интеллектуальной собственностью. Приведем принципиальную типовую схему.

В процессе проектирования происходит обследование помещения, разработка схем проекта, согласование всех элементов с заказчиком, подготовка окончательных спецификаций и смет. После чего на объект выезжает замерщик (жестянщик) и выверяет все окончательные размеры фасонных деталей (статические камеры, тройники, переходы и т.

д).



Этап. 2. Заказ материалов и доставка их на объект.

Все материалы из металла заказывается на заводе. Если заказчик настаивает на применении металлических воздуховодов, то там же и можно изготовить и воздуховоды. Мы настоятельно рекомендуем применить гибкие теплозвукоизолированные воздуховоды. Доставку металлических воздуховодов желательно осуществить грузовой машиной с закрытым кузовом, что бы исключить загрязнение воздуховодов изнутри. Если нужно сэкономить, то возможна доставка воздуховодов способом, показанным на фото ниже. Правда в этом случае, если Вы попадете под дождь, придётся чистить воздуховоды от грязи. А сделать это изнутри воздуховода не просто.

Этап 3. Отверстия.

Все отверстия выполняются с помощью алмазных буров. Отверстия в этом случае получаются очень ровными. При алмазном сверлении отсутствуют высокие шумы и пыль.

Единственный минус это стоимость сверления. Например, за 10-12 отверстий придется оплатить порядка 250 у. е. 12 отверстий, возможно, просверлить в бетонной стене за один рабочий день.

На фото ниже отверстие в наружной стене.

На фото ниже отверстия в межкомнатной стене.

Как видим возможно сверление отверстий для вентиляции уже с проложенной электрикой.

Отверстия в перекрытии.

Отверстия в наружных стенах закрываются вентиляционными решетками для забора и выброса воздуха. Решетка для выброса воздуха должна быть обязательно инерционной и предотвращать проникновение уличного воздуха в помещение при выключенной вентиляционной установке (внизу слева).

Этап 4. Монтаж воздуховодов, статических камер и изоляция.

Данный этап выполняется после выполнения строительных работ по сверлению отверстий при наличии на объекте всех готовых воздуховодов и фасонных камер под вентиляционные решетки.

На всех ответвлениях обязательна установка регулирующих заслонок. Заслонки бывают двух типов изготовления. Заводские и самодельно-заводские. Заслонки заводские (импортные) качественнее, чем самодельные. При работе системы вентиляции с данными заслонками практически исключены шумы. Самодельные же заслонки иногда просто разваливаются при монтаже еще до пусконаладочных работ, а так же возможны посторонние шумы при работе вентиляции на высоких скоростях.

Все стыки фасонных деталей тщательно изолируются алюминиевой фольгой. На ней, кстати, тоже не стоит экономить. Так как если она со временем отклеится, то возможно появление свиста в системе вентиляции.

На фото ниже самодельные заслонки.

На фото ниже плоские металлические воздуховоды.

Раскладка вентиляции с выводами под статические камеры для вентиляционных решеток.

Подрешетник или статическая камера с изоляцией.

Этап 5. Зашивка воздуховодов.

Данные работы производят строители отделочники. Очень важно, что бы качество работ по обшивке гипсокартонном было высокое. В противном случае вентиляционные решетки будут неплотно прилегать к гипсокартону и будут видны щели.

Зашитый воздуховод с отверстиями под вентиляционные решетки.

Этап 6. Установка вентиляционных решеток.

Ниже приведены фотографии уже готового объекта с установленными решетками. Но не нужно забывать, что еще необходимо произвести пусконаладочные работы и смонтировать вентиляционную установку.

В проекте были применены современные вентиляционные решетки щелевого типа Systemair (Швеция).

Торцевые решетки. В этом случае зашивается только ступенька с одной стороны комнаты, а остальное пространство потолка остаётся без изменений по высоте.

В детской комнате установлены две решетки. Приточная и вытяжная. Воздуха в эту комнату подаем немного больше чем в другие помещения.

Ниже фото с потолочными однощелевыми решетками. В данном случае они вытяжные (две штуки) и забирают воздух из помещения  кухни.

Потолок кухни с вытяжными решетками.

Ниже на фото видна кухонная вытяжка. Она кстати, обязательно должна быть связана по системе управления с вентиляционной установкой.

Воздух в помещение спальни (фото ниже) подается по всему периметру из двух щелевых решеток создавая равномерный поток чистого свежего воздуха. Удаление отработанного воздуха осуществляется через щель под дверным полотном. После чего воздух проходит через коридор и окончательно удаляется через кухню, исключая проникновение кухонных запахов в другие помещения.

Так выглядит однощелевая решетка Systemair на 1 щель. Размер решетки 1200мм.

Еще один из важных моментов. Если в квартире есть гардеробная, то в ней обязательно должна быть вытяжка, которая удаляет запахи от уличной одежды, обуви и т. д. Она осуществляется в этом случае через круглый вытяжной диффузор. Обратите внимание на то, что рядом с диффузором располагается люк для сервисного обслуживания и пуско-наладки вентиляционной системы. Данных люков в квартире может быть несколько от 2 до 10 штук. Обычно их скрывают в шкафах, кладовых и т.д. Но быть они должны обязательно. За ними скрывается вентиляционная заслонка.

Люк для обслуживания и наладки. Люки могут быть и скрытые. Все по желанию заказчика. Устанавливают данные люки отделочники по заданию проектировщика, которое прилагается вместе с проектом.

Кстати управление вентиляционной установкой возможно как с самой установки так и с удаленной панели управления. В данном случае панель была принята удаленная и установлена в коридоре.

Панель управления с ЖК дисплеем современная и стильная.

Этап 7. Монтаж вентиляционной установки.

Вентустановка принята с роторным утилизатором теплоты Systemair (Швеция).

Вентиляционная установка была смонтирована в подвальном помещении. Все подводки осуществлялись гибкими теплозвукоизолированными воздуховодами. Установка горизонтального исполнения. Кстати исполнение очень неудобное и занимает очень много места. Обычно данный тип установок располагают на чердаках.

В установке для увеличения срока службы стандартных фильтров в вентиляционной установки был установлен предварительный фильтр грубой очистки воздуха степени G4. В идеале желательно не устанавливать предварительный фильтр т.к. он создает дополнительное сопротивление, а в следствии увеличивается нагрузка на вентилятор и появляется шум. Обратите внимание, что на фильтре скопился конденсат. Со временем он накапливается и капает. Неотъемлемой частью устройства вентиляции является теплоизоляция необходимых участков воздуховодов и фасонных деталей.

Предварительный фильтр после 1 недели использования вентустановки в зимний период.

Этап 8. Пуско-наладка вентиляционной системы.

Один из самых важных этапов устройства вентиляции в квартире. Необходимо сбалансировать и отрегулировать всю механическую и естественную систему вентиляции согласно проектным расходам воздуха и достичь полного отсутствия шумов в спальных комнатах.

Пуско-наладка осуществляется с помощью простого прибора под названием анемометр.

Как видим, что бы смонтировать систему вентиляции необходимо затратить много время и выполнить минимум восемь этапов. Экономить на системе не стоит т.к. дешевые системы потребляют много электроэнергии и очень шумны. Лучше вообще не делать вентиляцию, если вы сильно ограничены в бюджете. Применяйте только материалы известных компаний, где можно ознакомиться со всеми техническими данными материалов (решеток, диффузоров, воздуховодов, заслонок, фильтров и т.д.). При проектировании необходимо обязательно обращають на это внимание. Не экономьте на проекте. Без проекта Вы вряд ли добьётесь желаемого успеха.

Только опытные проектировщики могут подсказать Вам все нюансы, а их в этом деле весьма много.

В результате после устройства вентиляции в квартире мы получаем:

• отсутствие шумов с улицы;
• отсутствие пыли с улицы;
• :отсутствие необходимости проветривания помещений;
• свежий воздух в квартире 24 часа в сутки;
• поступление необходимого количества воздуха для кухонного зонта;
• идеальную работу естественной вытяжки без применения шумных вытяжных вентиляторов;
• отсутствие перетока в жилые комнаты кухонных запахов.
• здоровый цвет лица на протяжении всего пребывания человека в квартире;
• необходимое для человека количество кислорода.

Приточно-вытяжная вентиляция для квартиры в 2023 году

Когда монтаж принудительной приточно-вытяжной вентиляции для квартиры необходим, и почему самостоятельное вмешательство в этот процесс нежелательно? Вы будете удивлены, когда узнаете, насколько это сложно для неспециалиста.

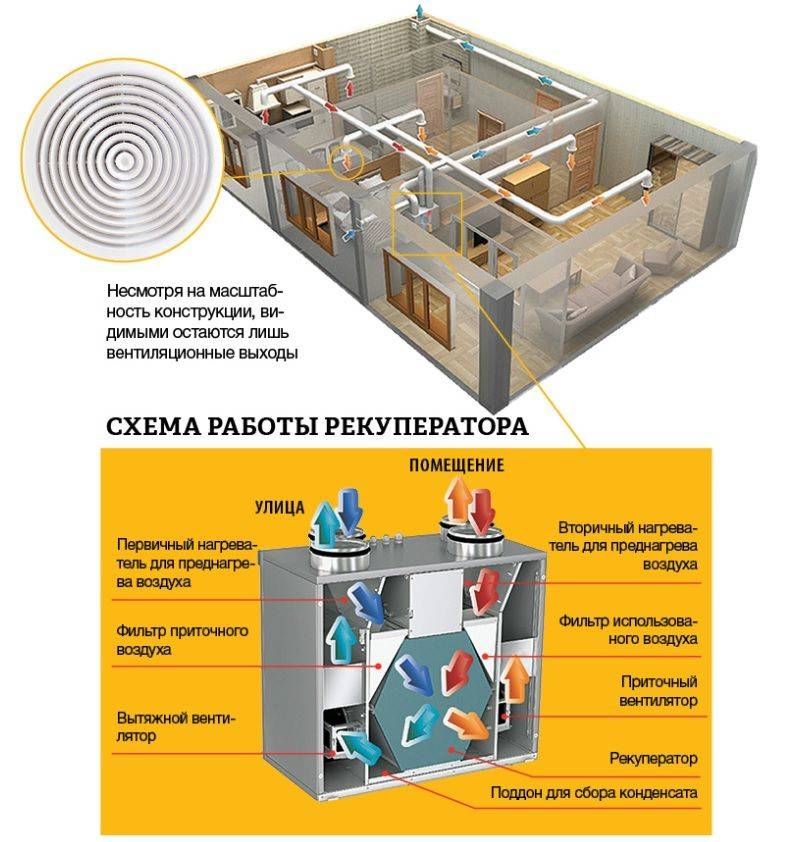

Что такое приточно-вытяжная вентиляция?

Приточная вентиляция – конструкция, с помощью которой предусмотрено два полярных процесса – воздушный приток и отток. Принцип действия устройства основан на втягивании свежего воздуха и вытяжке загрязнённого потока. От системы зависит нормальная циркуляция воздушных масс и уровень кислорода, столь важный для человеческого здоровья.

Принудительные конструкции могут отличаться, но, как правило, включают несколько основных элементов:

1. Вентиляторы (один, вряд ли, справится с задачей очищения). Чем выше мощность этой детали, тем качественнее происходит воздухообмен.

2. Фильтрующие компоненты, отсеивающие мелкие, почти микроскопические, и более крупные частицы загрязнений (выхлопы, частицы пыли, шерсти и т.д.).

3. Электрический или водяной нагреватель, необходимый для подогрева воздуха в холодный период. Электрическим можно ограничиться в малогабаритном жилье, а для большого помещения понадобится водяной. Дополнительно в систему входит рекуператор, отдающий на улицу отработанный тёплый воздух, и снижающий расходы на обогрев.

4. В системе предусмотрены воздуховоды – трубы из нержавейки или сплавов алюминия, гибкие гофрированные или жёсткие в разных модификациях.

Источник: dom-i-remont.info

Некоторые сооружения оснащены вспомогательной звукоизоляцией, чтобы снизить уровень шума при работе, а также увлажнителями, осушителями, встраиваемыми озонаторами и модулями УФ-обеззараживания.

Оборудование должно включать и компоненты автоматического контроля состояния фильтров, вентиляторов, температуры нагрева, а управлять ими можно дистанционно.

Комплексный ремонт квартир под ключ

• Всё включено
  В стоимость ремонта входит всё: работы, материалы, документы.

• Без вашего участия
  После согласования проекта мы беспокоим хозяев только при сдаче ремонта.

• Цена известна заранее
  Стоимость ремонта фиксируется в договоре.

• Фиксированный срок ремонта
  Ремонт квартиры под ключ за 3,5 месяца. Срок закреплен в договоре.

Подробнее о Сделано

Приточно-вытяжные системы делятся на несколько категорий. Моноблочные и сборные модели отличаются по своим конструктивным особенностям. Местные сооружения рассчитаны на вентилирование в одном помещении, а общеобменные предусматривают равномерную подачу воздуха во все комнаты.

В быту можно использовать компактные модификации, среди которых: механические проветриватели, приточные клапаны и бризеры – исходя из мощности, они применяются для больших и малых помещений с разным количеством жильцов.

Интересный факт! Первый вентилятор был изобретён российским учёным А.А. Саблуковым в 1832 году, и работал по центробежному принципу. Изготовленные по его технологиям модели использовались не только для жилья, но и для ускорения сушки продуктов.

Когда нужно монтировать вентиляцию?

Источник: pro-karkas.ru

При естественной циркуляции чистый воздух попадает в жилище через форточки и окна, а также, когда открыта балконная дверь, а удаляется посредством специальных люков, обычно, расположенных в туалете и на кухне. Если помещение небольшое, этого, вполне, хватает для нормального воздухообмена, но для больших площадей, явно, недостаточно.

Понять, что необходим монтаж принудительной или комбинированной системы, можно по таким признакам:

• в квартире душно, и это ощущается физически;

• в ванной, санузле и на кухне наблюдается появление пятен плесени;

• в помещении чувствуется неприятный запах канализации и еды;

• летом в комнатах влажность повышена, в то время как зимой слишком сухо.

Хуже всего, что подобные факторы приводят к повышенному риску размножения патогенной микрофлоры, возникновению различных болезней, в первую очередь, связанных с дыхательной функцией.

Проблема плохого притока часто наблюдается в новых и старых типовых квартирах со стандартными инженерными коммуникациями. Но эти проекты не учитывают то, что выпускающиеся сегодня стеклопакеты из инновационных материалов обладают высокой герметичностью, а, значит, воздух в дом не поступает.

Источник: topventilyaciya.ru

Владельцам от застройщика достаются квартиры, большей частью, с естественной циркуляцией, либо с приточным клапаном, снабжённым грубой фильтрацией. То есть, строительные компании решают вопрос самым дешёвым способом, и, конечно, это не работает.

Потому что:

1. Стеновой приточный клапан, по сути, представляет собой отверстие в раме или оконной створке.

2. В устройстве нет вентилятора, и воздух подаётся лишь за счёт разницы давлений между улицей и комнатой.

3. Без продуктивно работающей вытяжки воздух поступать не будет.

4. Клапан и аналогичные проветриватели имеют обыкновение промерзать, так как входящие массы не прогреваются.

5. Конструкция рассчитана, максимум, на одного жильца. При этом огромных щелей в стенах, какие наблюдались в советских домах, уже нет, и из-за этого в комнатах нечем дышать.

Такие ситуации важно предотвращать, а в новостройках – серьёзно подходить к приёмке квартиры. Можно порекомендовать проверить вентлюки с помощью зажигалки и обычного бумажного листа. Если при подношении огня бумага прилипает, значит, есть тяга. Также следует убедиться, чтобы вокруг отверстий не было другой перфорации. Таким способом нужно проверить кухню и санузел, если он раздельный, побывать в ванной и туалете. Одновременно с этим, не помешает свериться с проектной документацией, чтобы не пропустить ни один объект.

В случаях, когда приёмка уже произошла, и присутствуют проблемы, установка принудительной приточно-вытяжной вентиляции для квартиры обязательна.

Вам нужен ремонт?

Мы отремонтировали уже больше 500 квартир, с удовольствием поможем и вам

Узнать стоимость ремонта

Стоит ли монтировать вентиляцию самостоятельно?

Вентиляция своими силами выполнима, но это сложная задача, требующая опыта и умения составить грамотный проект, а также, работать с инструментами.

Источник: tecsound-voronezh.ru

Главное, всё правильно рассчитать – для этого нужно знать технические параметры, включающие:

• Диаметр труб – вентканалы должны быть прямоугольными (с пропорциями 3:1). Это позволит избежать уменьшения высоты помещения и снизить шум воздушного потока.

• Длина воздуховодов – она не должна быть слишком большой.

• Мощность вентиляторов – влияет на производительность оборудования.

• Вычислив длину и диаметр вентканалов и общую площадь комнат, можно выбрать оборудование, согласно его мощности.

Необходимо, чтобы система обновляла общий воздушный объём квартиры примерно за 30-40 мин, минимальное допущение – 2 часа.

Проводя работы самостоятельно, нужно знать правила установки:

1. Вход воздушных масс находится в нижней части квартиры;

2. Расходиться он должен по трубам, расположенным в пространстве потолка.

3. Расположение притока ориентировано от спален и гостиной к кухне и санузлу.

4. Вытяжные решётки не размещаются около отопительных приборов.

5. Выход монтируется в верхней части стен.

После этого владельцу предстоит сборка вентканалов для каждой комнаты из металлических труб, гофры или поливинилхлорида, их сборка и надёжная герметизация стыков, установка клапана и заборника.

Источник: proventilyaciyu.ru

Оборудование устанавливается в следующей последовательности:

В завершение устанавливается и подключается вентилятор вытяжки и отверстие для выходов, проводится прокладка силовых кабелей, заземление и подключение к сети.

По мнению большинства владельцев, установивших вентиляцию с помощью профессионалов, их работа обходится дешевле, чем инициатива дилетанта. На практике монтаж лучше совмещать с ремонтом. При заказе комплексных работ установка центрального воздуховода проводится специалистами после штукатурных работ, и только потом выполняется разводка во все комнаты. Любые ошибки в проектировании и рабочих процессах сводятся к минимуму, что позволяет наладить нормальную работу климатического сооружения.

BSI-012: Балансировка — вытяжная вентиляция не работает

Есть. Я сказал это. Это просто не работает. Хорошо, иногда работает ¹ . Но это не работает в тесных ограждениях зданий и уж точно не в новых домах, квартирах, таунхаусах и рядных домах. В принципе, ничего нового, что мы строим. Потому что это отстой — буквально. Я знаю, что мы были здесь раньше («BSI-069: Unintended Consequences Suck», июнь 2013 г.), но мы должны вернуться и снова разобраться с этим. Почему? Как ни удивительно, все стало еще хуже и будет еще хуже. Но хорошая новость заключается в том, что по мере того, как они становятся невыносимо плохими, мы, наконец, с ними справляемся. Еще не совсем там, но почти.

Следующая часть должна быть очевидной, но, по-видимому, не для одних и вполне приемлемой для других. Только вытяжная вентиляция приводит к разгерметизации домов, таунхаусов и рядных домов, построенных в соответствии с Международными жилищными нормами 2015 года, и значительной разгерметизации в многоквартирных домах, построенных в соответствии с Международными строительными нормами 2015 года. В частных домах на одну семью это приводит к вытягиванию загрязняющих веществ из пристроенных гаражей, особенно в домах со спальнями над гаражами. Загрязняющие вещества также вытягиваются из-под плит – если бы радон был ценен, мы бы добывали его таким способом – а что может быть лучше, чтобы внести почвенный газ, гербициды и пестициды в дом?

В рядных и таунхаусах приточно-вытяжная вентиляция приводит к забору воздуха из соседних квартир, а также из пристроенных гаражей и из-под перекрытий. В квартирах приточно-вытяжная вентиляция приводит к забору воздуха из соседних квартир и коридоров.

В многоквартирном доме проблема коридора – проблема дыма и огня. Вы могли бы подумать, что это может быть чем-то, о чем мы должны заботиться? Хорошо, мы делаем. В серьезном смысле. Но с точки зрения «герметичности», а не с точки зрения давления. Мы хорошо разбираемся в части разделения — особенно потому, что сейчас мы проверяем ее. Но разделение на отсеки усугубляет проблему давления, когда мы используем только вытяжную вентиляцию.

Почему не приточная вентиляция? Приточная вентиляция работает в отдельных домах на одну семью, но не в квартирах, таунхаусах и рядных домах, поскольку она направляет воздух в соседние квартиры, и у нас возникает связанная с этим проблема переноса запаха и загрязняющих веществ. Вы никогда не сможете сделать их «достаточно тесными», чтобы предотвратить это — существуют практические пределы разделения.

Kinda оставляет нам только один вариант, который работает во всем и везде – приточно-вытяжная вентиляция. Обратите внимание на слова «все» и «везде»… Но Кодексы моделей не поощряют это, а стандарт ASHRAE 62.2 и RESNET активно дискриминируют его ² . Это безумие. Мы наказываем лучшие системы, когда поощряем плохие системы и не поощряем хорошие системы. Вот что я имею в виду под ухудшением ситуации. Мы стимулируем хуже. Мы дискриминируем добро. Обратите внимание на слово «безумный».

Мы уже закончили? Неа. Как вы относитесь к кухонным вытяжкам с вытяжной вентиляцией? Как насчет сушилки для белья с вентиляцией? Единственным приемлемым вариантом является блокировка подпиточного воздуха с принудительной подачей воздуха ³ как для использования, так и без использования сушилки для белья с вентиляцией и для конденсационных сушилок. Или вентиляция квартиры или дома через кухонную вытяжку и подача приточного воздуха непосредственно в квартиру или дом. Хорошая идея для многоквартирных и малоэтажных зданий, но не для высотных зданий с центральными системами.

Не в многоквартирных домах? Хм? Да, мы делали это годами в высоких многоквартирных домах. Но есть две фундаментальные проблемы с большими вытяжными системами на крыше, отводимыми от каждого блока, сблокированными с большими системами подачи на крыше, подключенными к каждому блоку.

Во-первых, при таком подходе происходит чрезмерное проветривание всего здания, поскольку системы работают постоянно, а блоки вентилируются независимо от того, заняты они или нет. Во-вторых, борьба с эффектом стека — нетривиальное дело. Большинство агрегатов с центральной вытяжкой и подачей на крышу в конечном итоге вентилируются чрезмерно или недостаточно — с большим отрывом. И все это усугубляется отсутствием разделения квартир, коридоров, лифтов, инженерных шахт и лестничных клеток. Да, да, мы были там раньше («BSI-075: How Buildings Stack Up», февраль 2014 г.).

Нам необходимо разделение (Рисунок 1 и Рисунок 2) и нам нужны индивидуальные распределенные приточно-вытяжные системы вентиляции в многоквартирных и рядных домах и таунхаусах (Рисунок 3). И, как я уже упоминал, мы разбираемся с разделением. И мы, безусловно, получаем новые дома, таунхаусы и рядные дома. Почему? Еще раз отмечу для акцента, мы их тестируем. Это требования к коду, и мы их тестируем и выполняем.



Рис. 1. Разделение на части . Вот что это значит. Нет воздуха ни сверху «куба», ни снизу «куба», ни с боков «куба». И мы изо всех сил стараемся сделать переднюю часть куба «плотной». Когда вы «сосете», откуда берется воздух?

Рис. 2. Рядный дом или таунхаус — это то, о чем просят и получают коды моделей. Отсутствие воздуха из соседних блоков и «плотная» конструкция. Когда вы «сосете», откуда берется воздух?

Рис. 3. Приточно-вытяжная вентиляция в многоквартирном доме — Долой все плохое и добавляй хорошее при сбалансированной управляемой мощности. Индивидуальные распределенные приточно-вытяжные системы вентиляции.

Итак, распределенные приточно-вытяжные системы вентиляции работают везде и во всем. Но, и большое но, в небольших квартирах и небольших домах нам понадобится дополнительное осушение. О, чувак… да, почти везде к югу от линии Мейсон-Диксон и к востоку от межштатной автомагистрали 35 в Техасе. В жарком и влажном климате влажность при частичной нагрузке не может регулироваться без дополнительного осушения. Расслабляться. Всем расслабиться. Этого можно добиться с помощью автономных осушителей. У нас есть технология. И да, мы были здесь раньше. Что изменилось, так это то, что теперь у нас есть лучшие и более доступные варианты. У нас есть технология (рис. 4). Небольшие настенные осушители воздуха, встраиваемые в стойки. Хорошее улучшение по сравнению со старой технологией (рис. 5 и фотография 1).

Рис. 4. Дополнительное осушение — расслабьтесь. Всем расслабиться. Этого можно добиться с помощью автономных осушителей. Небольшие настенные встраиваемые осушители воздуха. Хорошее улучшение по сравнению со старой технологией.

Рисунок 5: Старая технология осушения – Дешевый осушитель в вытяжном шкафу. Работает, но мы можем сделать лучше.

Фотография 1: Осушитель в вытяжном шкафу — Работает, но мы можем сделать лучше.

Не забудьте сушилки для белья с вентиляцией. Они извлекают 200 кубических футов в минуту или более из квартир, домов, рядных домов и таунхаусов. Лучшее решение, не используйте их. Используйте конденсационные сушилки для белья. Большое изменение в конденсационных сушилках для белья за последние несколько лет заключается в том, что производители поняли, что для них действительно существует рынок. Да, у нас уже давно есть конденсационные сушилки для белья — но не большие, которые реально сушат белье еще до того, как вы закончите читать «Войну и мир» ⁴ . Нам, неевропейцам, достались большие «внедорожники» с «турбонаддувом».

Как насчет кухонных вытяжек? Да, я знаю, что мы были здесь раньше («BSI-070: Разберись с навозом, а потом не сосать», июнь 2014 г.). Но все становится проще. Мы повышаем эффективность улавливания благодаря улучшенной конструкции колпака, а это означает, что мы можем обойтись меньшим потоком выхлопных газов (Фото 2 и Фото 3). И мы находимся на пороге получения предварительно изготовленных систем подпиточного воздуха, предназначенных для жилых помещений. Прямо сейчас вы должны быть настоящим инженером и разработать свой собственный. Вы должны направить воздух для подпитки под варочную панель и решить, как проводить предварительное кондиционирование или нет. ⁵

Фотография 2: Кухонные вытяжки — мы повышаем эффективность улавливания благодаря улучшенной конструкции вытяжки, а это означает, что мы можем обойтись меньшим потоком выхлопных газов.

Фотография 3. Здесь нужно немного места . Нужен колпак большего размера, более глубокий колпак и блокировка поддувочного воздуха.

Можете ли вы обойтись без очень маленькой вытяжки кухонной плиты с высокой эффективностью улавливания в тесном корпусе? Да, может быть, думаю, не уверен. Менее 100 кубических футов в минуту выхлопа с перерывами? Работу не выполнил. Ни у кого нет. Кто-то должен. Обратите внимание, что периодически означает не все время.

Так как же должны выглядеть эти системы приточно-вытяжной вентиляции? Я играл с парой, которая следует за мной.

Каждая система уравновешена и имеет приспособление для принудительной блокировки подпиточного воздуха для вентилируемых кухонных вытяжек. Каждая система предназначена для работы в отдельно стоящих домах, таунхаусах, рядных домах или многоквартирных домах, а также с распределенными системами отопления и охлаждения или центральными системами, в которых распределяется только горячая или охлажденная вода или хладагент, а не воздух.

В первой системе (рис. 6) используется наружный воздуховод, соединенный с обратной стороной кондиционера, и кондиционер работает непрерывно. Вентиляционная установка сблокирована с вытяжным вентилятором непрерывного действия в ванной комнате. Скорость, с которой наружный воздух поступает через наружный воздуховод, соответствует скорости вытяжки из ванной комнаты. Например, если через наружный воздуховод подается 45 кубических футов в минуту, то вентилятор в ванной комнате непрерывно выбрасывает воздух со скоростью 45 кубических футов в минуту. В квартирах с одним санузлом сделать это довольно просто. Используется один вытяжной вентилятор. Если в квартире две или три ванные комнаты, или мы имеем дело с отдельным домом, таунхаусом или рядным домом, то скорость вытяжки распределяется между ванными комнатами. В каждой ванной комнате используется один вытяжной вентилятор с вытяжной решеткой. Есть элементы управления, чтобы заставить все это работать. Отдельные вентиляторы работают на низкой скорости для общей вентиляции и периодически на более высокой скорости, когда используется ванная комната. Вентилируемая кухонная вытяжка выведена отдельно наружу и сблокирована с отдельным вентилятором приточного воздуха.

Рисунок 6: Первая система  – Наружный воздуховод подключен к обратной стороне воздухообрабатывающего агрегата, и воздухообрабатывающий агрегат работает непрерывно. Вентиляционная установка сблокирована с вытяжным вентилятором непрерывного действия в ванной комнате. Вентилируемая кухонная вытяжка выведена отдельно наружу и сблокирована с отдельным вентилятором приточного воздуха.

Вторая система добавляет дополнительное осушение, обеспечиваемое осушителем (Рисунок 7).

Рисунок 7: Вторая система  – Дополнительное осушение с помощью осушителя.

В третьей системе (рис. 8) используется полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию, независимую от системы принудительного кондиционирования воздуха. HRV/ERV забирает воздух из ванных комнат и подает воздух в спальню(и). Тарифы модулируются на основе переключателей в каждой ванной комнате, периодически повышая скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выведена отдельно наружу и сблокирована с отдельным вентилятором приточного воздуха. Плохая идея вентилировать кухонную вытяжку через HRV или ERV. Я упоминал, что это плохая идея?

Рисунок 8: Третья система  – Полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию, независимую от системы принудительного кондиционирования воздуха. HRV/ERV забирает воздух из ванных комнат и подает воздух в спальню(и). Тарифы модулируются на основе переключателей в каждой ванной комнате, периодически повышая скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выведена отдельно наружу и сблокирована с отдельным вентилятором приточного воздуха. Плохая идея вентилировать кухонную вытяжку через HRV или ERV. Я упоминал, что это плохая идея?

Четвертая система также добавляет дополнительное осушение с помощью осушителя (Рисунок 9).

Рисунок 9 – Четвертая система  – К третьей системе добавлено дополнительное осушение.

Пятая система (рис. 10) работает в многоквартирных домах или домах исключительной эффективности. Полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию, независимую от системы кондиционирования воздуха. Таким кондиционированием пространства может быть блочный терминальный тепловой насос (PTHP), как показано, или, в случае исключительно эффективных домов, мини-сплит- или мульти-сплит-головы. HRV/ERV забирает воздух из ванных комнат и подает воздух в спальню(и). Как и в предыдущих случаях, вентилируемая кухонная вытяжка выведена отдельно наружу и сблокирована с отдельным вентилятором приточного воздуха. Обратите внимание, что в исключительно эффективных домах даже при использовании более чем одного напора необходимо некоторое смешивание для обеспечения теплового комфорта.

Рисунок 10: Пятая система  – система для многоквартирных домов или домов с исключительной эффективностью. Полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию, независимую от системы кондиционирования с комплексным тепловым насосом (PTHP) или, в случае исключительно эффективных домов, не зависит от глав многоквартирных домов. сплит системы. HRV/ERV забирает воздух из ванных комнат и подает воздух в спальню(и). Как и в предыдущих случаях, вентилируемая кухонная вытяжка выведена отдельно наружу и сблокирована с отдельным вентилятором приточного воздуха. Обратите внимание, что в исключительно эффективных домах даже при использовании более чем одного напора необходимо некоторое смешивание для обеспечения теплового комфорта.

Шестая система обычным образом добавляет дополнительное осушение (Рисунок 11).

Рисунок 11 – Шестая система  – Добавление дополнительного осушения обычным способом.

Седьмая система (рис. 12) используется в местах, где не используется кондиционирование воздуха, например, на северо-западе Тихого океана. Полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV/ERV забирает воздух из ванных комнат и подает воздух в спальню(и). Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выведена отдельно наружу и сблокирована с отдельным вентилятором приточного воздуха.

Рисунок 12. Седьмая система  – используется в местах, где не используется кондиционирование воздуха, например, на северо-западе Тихого океана. Полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV/ERV забирает воздух из ванных комнат и подает воздух в спальню(и). Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выведена отдельно наружу и сблокирована с отдельным вентилятором приточного воздуха.

Да, архитекторы, знаю, знаю. Много проходов в стенах (Фото 4). Преодолейте это. Вы хотите энергоэффективности? Вы хотите контролируемую внутреннюю среду? Вы хотите строить герметично и вентилировать, верно? Вам лучше привыкнуть жить с дырками. Размещение вещей на крыше или внизу здания не работает. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Фото 4: Множество проникновений  – Вы хотите энергоэффективности? Вы хотите контролируемую внутреннюю среду? Вы хотите строить герметично и вентилировать, верно? Вам лучше привыкнуть жить с дырками. Размещение вещей на крыше или внизу здания не работает. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Мы уже закончили? Неа. Позвольте мне говорить о безумии и оскорбительно для вашего интеллекта. В настоящее время ни в каких кодексах или стандартах США нет положений, признающих преимущества сбалансированных систем со смешиванием и распределением. Сбалансированные системы со смешиванием и распределением делают гораздо больше с меньшим количеством воздуха, чем вытяжные системы без смешивания и распределения. Здесь должно быть какое-то вознаграждение и наказание.

На самом деле есть. Мы вознаграждаем выхлопные системы без смешивания и распределения и наказываем сбалансированные системы смешиванием и распределением, потому что относимся к ним одинаково. Совершенно очевидно, что ASHRAE не в состоянии исправить это, основываясь на текущих выходках комитета ASHRAE Standard 62.2. Но я надеюсь на RESNET, IRC и IBC. Следите за обновлениями. Будет хуже, прежде чем станет лучше. Но лучше будет. Только не легко и не без боли.

Примечания:

1. Негерметичные частные дома с небольшими выхлопными потоками, малогабаритными кондиционерами и плохой защитой от солнечного излучения, с черной черепицей и плохо изолированными воздуховодами, расположенными на вентилируемых чердаках — типы домов, которые мы рекомендуем людям строить… …Вытяжная вентиляция больше не работает в новых одноквартирных домах, потому что теперь мы кодифицируем «герметичность» и проверяем ее.

2. Соблюдение стандарта ASHRAE 62.2 приводит к более высокому воздухообмену, когда приточно-вытяжная система вентиляции сравнивается с системой только вытяжной вентиляции. Становится хуже. Процедуры RESNET приводят к получению рейтинговых баллов при использовании сбалансированных систем по сравнению с системами только с выхлопом, поскольку RESNET ссылается на стандарт ASHRAE 62.2. Строители и оценщики не глупы… и те, и другие «играют в систему оценок», и вытяжная вентиляция становится очевидным выбором. RESNET расшифровывается как «Сеть бытовых энергетических услуг» и отвечает за индекс Системы оценки энергопотребления дома (HERS).

3. Не говорите мне о рециркуляционных вытяжках… это как унитазы, которые никогда не смывают циркулирующие вещества по кругу…..

4. Автор: Лев Толстой, впервые опубликовано в 1869 году, в мягкой обложке 1440 страниц.

5. Просто сделать отверстие в стене не получится – особенно на жарком и влажном юге – каждая решетка подачи кондиционера между отверстием и вытяжным колпаком будет потеть, поскольку подпиточный воздух попадает в капюшон. И вы должны понять, что такое контроль… В большинстве случаев я не делаю предварительных условий, а если и делаю, то просто смешиваю их с уже находящимся в помещении воздухом, чтобы умерить его.

Ссылка:

CMHC (2005). «Оценка разделения помещений и разгерметизации в новых высотных жилых домах», Обзор исследований, Техническая серия 05-112, октябрь 2005 г.

Финч, Г., Дж. Штрауб и К. Гендж (2009 г.). «Утечка воздуха в многоквартирных жилых домах: испытания и влияние на эксплуатационные характеристики здания», 12 ^-я -я Канадская конференция по строительным наукам и технологиям, Монреаль, PQ, октябрь 2009 г..

Хандегорд, Г.О., (2001). «Новый подход к вентиляции высотных квартир», Материалы восьмой конференции по строительной науке и технологиям, Совет по строительным оболочкам Онтарио, Торонто, Онтарио, февраль 2001 г.

Лстибурек, Дж. (сентябрь 2015 г.). «BA-1507: Руководство по вентиляции для нового высокоэффективного жилого строительства — многоквартирного дома», Building Science Corporation, http://buildingscience. com/documents/building-america-reports/ba-1507-me…. 17 сентября 2015 г.

Рикеттс, Л., Дж. Штрауб (2014). «Полевые исследования воздушных потоков в многоквартирных жилых домах средней и высокой этажности», 14 ^th Canadian Conference on Building Science and Technology, Торонто, октябрь 2014 г.

Радд, Армин (август 2013 г.). «BA-1310: Дополнительное осушение в тепло-влажном климате». Building Science Corporation, http://www.buildingscience.com/documents/bareports/ba-1310-supplemental-…. 22 октября 2013 г.



Как сделать вентиляцию в квартире

Покупаете свою первую квартиру? Выбрали лучшую новостройку и ждут окончания строительства. Воспользуйтесь простыми советами, которые сэкономят ваши деньги и сделают ваш дом отремонтированным.

Вытяжной вентилятор не подает свежий воздух

Среднестатистический потребитель редко задумывается над вопросом комплексной вентиляции дома. По совету консультантов из магазинов бытовой техники выбирает вытяжной вентилятор для ванной и вытяжку для кухни. Но потом удивляется, почему в комнатах (особенно жилых) не хватает свежего воздуха.

Дело в том, что популярные вытяжные вентиляторы – это в первую очередь средство удаления отработанного воздуха. А функция у них одна и та же – извлечение. Такие системы действительно следует использовать по мере необходимости в помещениях с влажностью и неприятными запахами (кухня, ванна, прачечная, санузел), но они не предназначены для притока свежего воздуха с улицы.

Планируйте вентиляцию заранее

Негативные последствия несбалансированной вентиляции заметны уже в первые месяцы после переезда в новый дом: духота в комнатах, конденсат на окнах, повышенный уровень влажности, неправильная эксплуатация газовое оборудование или камин. В этот момент потребители обращаются за консультацией к специалистам по вентиляции и советуют установить приточно-вытяжную вентиляцию.

Испортить свежий дизайнерский ремонт? – ты спрашиваешь.

В случае централизованных систем вентиляции с воздуховодами такое решение означает частичный демонтаж потолочной конструкции для размещения сети воздуховодов и установку вентиляционных установок. Однако есть решения, позволяющие сэкономить на ремонте и при этом обеспечить квартиру свежим воздухом. Децентрализованная приточно-вытяжная вентиляция – рекуператор ПРАНА.

Рекуператор – популярная в настоящее время система вентиляции. И не зря, а функцию вентиляции такая система сохраняет до 93% тепла зимой и прохлады в жаркое время года. Для потребителя это существенная экономия тепла и электроэнергии на кондиционирование. Одно из преимуществ бытовых рекуператоров ПРАНА – быстрая установка без отрыва от ремонта. На одно помещение нужен только один рекуператор, обеспечивающий одновременную подачу и вытяжку воздуха.

Проконсультируйтесь со специалистами

Получите совет. Как отличить профессионала в области вентиляции от новичка. Если продавец рекомендует вам воздушную систему без предварительных вопросов и разъяснений, стоит задуматься о его квалификации. Перед тем, как посоветовать ту или иную вентиляцию, опытный менеджер или проектировщик должен задать ряд вопросов:

• какова площадь комнаты;
• сколько человек находится в комнате каждый день;
• наличие в помещении других вентиляционных устройств (вытяжек);
• на каком этаже находится квартира;
• толщина стенок;
• есть ли в квартире газовое или печное оборудование (газовый котел или колонка, печь, камин).
