Программа расчета естественной вентиляции: Программа для расчета и проектирования систем вентиляции Vent Calc

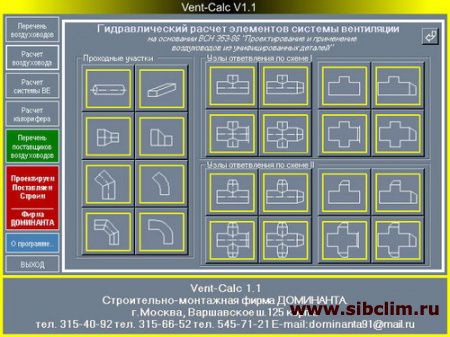

Vent-Calc 2.0 Logic

software

• формат exe, txt
• размер 2.13 МБ
• добавлен 20 мая 2011 г.

Программа позволяет быстро и эффективно рассчитывать вентиляционные сети. Пользователю предлагается не имеющий аналогов метод сверхбыстрого расчета сети вентиляции. Суть новинки такова – достаточно ввести: начальный и конечный расходы воздуха, общую длину основной ветки, пару-тройку других сведений, и программа сама сгенерирует математически приближенный к реальному образ вентиляционной сети и выдаст ее сопротивление, вполне подходящее для подбора мощности вентиляционного агрегата на предварительной стадии проекта, освобождая пользователя от необходимости делать сложный пошаговый расчет, когда в этом нет настоятельной потребности.

Можно сказать, что назначение модуля «быстрого» расчета программы – не рутинный ввод данных и не подробное проектирование сети, а именно быстрый, удобный и надежный механизм расчета, предельно упрощающий задачу подбора мощности вентиляционного оборудования.
Область применения программы:
– Проектирование
– Регулирование и увязка вентиляционных сетей
– Быстрый подбор мощности вентилятора менеджером по продаже
– Обучение
– и многое другое.

Основные преимущества программы:
– Не требует специальной подготовки пользователей
– Удобный и понятный графический интерфейс
– Дает возможность превосходно расчитывать вент. сети даже новичкам в области вентиляции
– Экономит время, предоставляя значительное конкурентное преимущество!

Возможности программы:
– Ускоренный расчет вентиляционной сети в версии 2.0

– Расчет ответвлений по методике ВСН 353-86 “Проектирование и применение воздуховодов из унифицированных деталей”.
– Расчет естественной вентиляции
– Расчет мощности калорифера
– Расчет приточных и вытяжных шахт
– Программа дает возможность определить перечень (ассортимент) воздуховодов которые будут подбираться программой для участков сети.

Похожие разделы

1. Академическая и специальная литература
2. Безопасность жизнедеятельности и охрана труда
3. Охрана труда на предприятии
4. Система управления ОТ на предприятии
5. Инструкции по охране труда на предприятии
6. Инструкции по охране труда в строительстве
7. Инструкции по ОТ при работе с системами вентиляции и кондиционирования

1. Академическая и специальная литература
2. Безопасность жизнедеятельности и охрана труда
3. Охрана труда на предприятии
4. Система управления ОТ на предприятии
5. Условия труда на рабочем месте

1. Академическая и специальная литература
2. Безопасность жизнедеятельности и охрана труда
3. Пожаровзрывобезопасность
4. Пожаровзрывобезопасность зданий и сооружений
5. Пожаробезопасность систем вентиляции и противодымной вентиляции

1. Академическая и специальная литература
2. Геологические науки и горное дело
3. Горные машины и оборудование

1. Академическая и специальная литература
2. Топливно-энергетический комплекс
3. Холодильная и криогенная техника

1. Академическая и специальная литература
2. Транспорт
3. Судостроение
4. Судовые холодильные, компрессорные установки и установки кондиционирования воздуха

Расчет системы вентиляции

Для того чтобы помещение было безопасным и комфортным, необходимо еще на стадии проекта сделать правильный расчет системы вентиляции. При упущении во время строительства зданий столь важного обстоятельства, это может в дальнейшем принести немало проблем: от неприятных запахов, плесени до полной переделки или установки системы воздуховода.

Общие требования вентиляционной системы

Система вентиляции служит для поддержания чистоты и равномерности распределения воздуха в различных помещениях. Вентиляция может обеспечиваться как естественным поступлением и удалением воздушных потоков, так и механическим, комбинированным, когда приток и выведение воздуха происходит естественным и частично механическим способом. Обеспечение притока воздуха в комнатах для жилья и кухнях может осуществляться с помощью форточек, клапанов, фрамуг и других устройств, в числе которых клапаны, регулирующие открывание и шахты вертикального проветривания (СП 60.13330).

1. Должно быть предусмотрено удаление воздуха из кухни, уборной и ванной, а также других комнат. Вытяжные каналы и воздуховоды при этом должны иметь регулируемые клапаны и вентиляционные решетки.
2. Из помещений, выделяющих даже незначительное количество вредных веществ или дурных запахов, воздух следует удалять изолировано наружу, чтобы исключить попадания в иные помещения.
3. Нельзя допускать объединения с вентиляционными каналами автомобильных стоянок и использующих газовое оборудование.
4. Встраиваемые помещения общественного назначения должны иметь, как правило, автономную вентиляцию.
5. Из теплых чердаков воздух должен удалять посредством вытяжной шахты. В каждой секции дома должна быть предусмотрена шахта высотой от четырех с половиной метра от перекрытия последнего этажа.
6. В холодных чердаках без вытяжной вентиляции необходимо иметь продухи, при этом площадь одного должна быть не менее 0,05 квадратных метра.

В ходе проекта вентиляционных систем любому инженеру необходимо провести расчеты, согласно существующим нормам. Чтобы рассчитать воздухообмен в помещениях, нужно руководствоваться данными нормами.

Ниже приводятся наиболее часто используемые на практике методы расчета.

По площади помещения

Считается самым простым расчетом. Проводится в соответствии со СНиП, следовательно, пользуемся этим документом. Он определяет нормы расхода воздуха для жилых помещений, не имеющих естественного проветривания – то есть в них не открываются окна и т.п. Согласно им, в помещении на каждый квадратный метр необходимо обеспечить ежечасный приток свежего воздуха по три кубических метра. При этом не берется в расчет количество постоянных жильцов.

Пример. Он проводится на основе регламента для жилых помещений, с учетом подачи трех кубометров чистого воздуха на квадратный метр и рассчитывается с применением формулы: L= Lпр= Lвыт Sпомещения х3. Lвыт 3=114х3=342 кубометрам в час.

Вентиляционная система устраивается так, чтобы воздушные массы поступали через спальную комнату и комнату для гостей, то есть туда, где люди находятся продолжительное время, а из кухни и туалета удалялся посредством вытяжных каналов. Нет необходимости подавать воздушный поток в коридоры.

Согласно такой схеме воздух, будет вначале подаваться в помещения, где большую часть времени находятся люди, затем проникать в коридор, кухню и туалет и выводиться одновременно с неприятными запахами посредством вытяжной вентиляции. Данная схема воздушных потоков исключает распространение запахов по всему дому.

По санитарно-гигиеническим нормам

Рассчитывается по этим критериям также довольно просто. В данном случае для расчетов берется не площадь, а численность проживающих как постоянно, так и временно. Согласно нормативам для постоянного жильца требуется поступление свежего воздуха в час в объеме шестидесяти кубометров. Однако, например, для спальных комнат практикуется применение меньшего в два раза показателя, так как считается, что спящему человеку требуется меньшее количество кислорода. Берутся во внимание только люди, пребывающие в доме продолжительное время.

К примеру, при сборе большого числа гостей раз или два в году в одной из комнат нет необходимости увеличивать производительность вентиляционной системы. При желании доставить гостям больший комфорт можно воспользоваться установкой VAV-системы она отрегулирует расход воздушного потока по каждому помещению. Данная система позволяет увеличивать воздухообмен в одной комнате за понижения в другой. При частом присутствии временных посетителей прибавляется дополнительно по 20 кубометров воздуха. Рассчитаем для спальной комнаты L2=2х60=120 куб.м/час, для кабинета в расчет возьмем по одному постоянному и временному жильцу L3=1х60+1х20=80 куб.м/час, для гостиной по два постоянных и временных жильца: L4=2х60+2х20=160 куб.м/час, занесем данные в таблицу:

Помещение	Lпр, куб.м/час	Lвыт, куб.м/час
Кабинет	80	–
Ванная комната	–	≥ 25
Спальная комната	120	–
Комната для гостей	160	–
Кухня	–	≥ 90
Туалет	–	≥ 50
Коридор	–	–
∑	360	165



Решив Lпр Lвыт:165<360 куб. м/час, узнаем, что объем поступления воздуха, превышает вытяжку на 195 кубометров в час. Поэтому нужно увеличить количество вытяжного воздуха на данный показатель. Он одинаково распределяется между ванной комнатой, кухней и туалетом, или подается только, к примеру, в кухню. Тем самым изменяется Lвыт.кухня=285 кубометров. Из спальной комнаты, кабинета и комнаты для гостей воздух станет переходить в ванную комнату, туалет и кухню, затем с помощью вытяжной вентиляции или естественной тяги покинет помещение. Это позволяет предотвратить распространения дурных запахов и влажности.

Расчет по кратностям

Выполнять его немного сложнее, чем предыдущий расчеты. Учитывается специфика комнат и требования по кратности для каждой. Кратностью воздухообмена обозначают коэффициент, отражающий количество полной замены отработанного воздуха в помещении в течение одного часа. Расчет производится в таком порядке: L=N V, где: N кратность воздухообмена за час из таблицы; V объём помещения, куб.м. Объем каждого помещения вычисляется путем умножения площади на высоту. Затем рассчитывается объем для каждого помещения по формуле.

Суммируя L, получаем необходимый объем чистого воздуха. Посредством вытяжной вентиляции, должен быть удален такой же объем загрязненных масс воздуха. В одних и тех же комнатах не рекомендуется устанавливать вытяжную и приточную вентиляцию. Приток воздуха, как правило, поступает через, детскую комнату, гостиную и т.д. Вытяжная вентиляция в ванной комнате или туалете занимает верхнюю часть стены, встроенный вентилятор работает в автоматическом режиме.

Подбор сечения воздуховода

Вентиляционная система бывает в двух вариациях: канальная или бесканальная. Для первого варианта делается правильный подбор канального сечения. При установке системы с прямоугольным сечением, следует руководствоваться шириной и длиной. Это позволит уменьшить шумы. Как правило, соотношение составляет 1:3. При этом скорость передвижения потоков по центральному каналу должна быть пять, а на ответвлениях три метра в час. В данном соотношении система будет работать с минимумом шума.

Площадь сечения напрямую влияет на скорость потока воздуха. Для подбора оптимальных размеров конструкции необходимо пользоваться специальной таблицей расчетов. В ней слева выбирается объем воздухообмена, к примеру, 500 кубометров час, сверху скоростное значение – шесть метров в час.

После этого смотрим на показатель, где горизонтальная линия (воздухообмен) пересечется с вертикальной (скорость) линией. Посредством данной диаграммы производится расчет, показывающий сечение воздуховодов канальной системы вентиляции. Ориентируемся на то, что через центральный канал воздушные массы должны двигаться со скорость не более пяти километров в час. Далее с точки пересечения проводится линия вниз до кривой, она способствует определению оптимального сечения. Если это прямоугольный воздуховод – значение площади, круглый диаметр (мм).

Вначале производятся расчеты магистральному воздуховоду, после – всем имеющимся ответвлениям. Подобные расчеты производятся при планировании лишь одного вытяжного канала, в противном случае, общий объем воздуховода по вытяжке делится на число каналов, после чего проводятся расчеты, согласно изложенной методике. С помощью данной таблицы подбирается сечение воздуховода канальной вентиляции, где учитывается объем и скорость. Также для расчетов используются специальные калькуляционные программы. При проектировании системы вентиляции в жилых помещениях эти программы считаются наиболее эффективными, так как выдают результаты с высокой степенью точности.

В заключение

При недостаточном поступлении свежего воздуха, в помещении нарушается микроклимат, что, в свою очередь, выражается недостатком кислорода и в зависимости от сезона – либо высокой влажностью, либо сухостью и запыленностью в комнатах. При недостаточной вытяжке на кухне появляется влага и копоть, зимой в помещении начинают потеть окна и т.д. Правильный расчет вентиляционных систем – это гарантия эффективной работы и оптимального микроклимата в помещении. Знакомство с базовыми параметрами таких вычислений дает возможность не только четко и верно спроектировать вентиляционную систему при строительстве, но и внести в нее необходимые коррективы при изменении каких-либо обстоятельств.



Получить консультацию специалистов можно по телефону 8 (812) 385-50-60,
и по электронной почте: [email protected]



Отправить сообщение

Проверка естественной вентиляции с помощью программного обеспечения CFD

Естественная вентиляция — это процесс подачи и удаления воздуха через внутреннее пространство без использования вентилятора или другой механической системы. Естественная вентиляция, также называемая пассивной вентиляцией, приводится в действие ветром и дымовыми эффектами, основанными на перепадах температуры и давления, а также на скорости наружного ветра.

Естественная вентиляция, используемая в основном в коммерческих зданиях, таких как офисы, рестораны, спортивные залы или супермаркеты, может снизить затраты на электроэнергию и воздействие на окружающую среду, сохраняя при этом хорошее качество воздуха в помещении и обеспечивая более высокий уровень комфорта для жильцов, особенно по сравнению с механической вентиляцией. кондиционирование воздуха. Улучшение условий окружающей среды в помещении может иметь дополнительные преимущества, такие как более высокая производительность труда или снижение затрат на здравоохранение.

Это лишь некоторые из причин, по которым инженеры и архитекторы HVAC выбирают естественную вентиляцию при проектировании зданий. Хотя это решение во многих случаях может быть правильным, оно часто основано на нескольких ручных расчетах и ​​предположениях без надлежащего инженерного анализа, подтверждающего это. Доказательство работоспособности можно получить с помощью программного обеспечения для инженерного моделирования, которое представляет собой практичный и эффективный инструмент для расчета ожидаемой скорости вентиляции, схемы распределения воздуха или температуры. К этим факторам вы должны добавить положение здания, воздействие ветра или расположение входа — все это необходимо проверить.

Естественная вентиляция

Роль инженерного моделирования в тестировании естественной вентиляции CFD-моделирование естественной вентиляции в здании с помощью SimScale

Хотя инженерное моделирование, особенно CFD и FEA, может сэкономить недели времени на проектирование и тысячи долларов затрат, был до недавнего времени дорогим в использовании. Это одна из основных причин, по которой многие инженеры предпочли полагаться на ручные расчеты, а не инвестировать более 40 тысяч долларов в оборудование и лицензии на локальное программное обеспечение.

В последние годы облачные решения бросили вызов статус-кво, и SimScale является одной из компаний, ведущих демократизацию моделирования или автоматизированного проектирования. SimScale делает очень сложные симуляции простыми и доступными через стандартный веб-браузер. С бесплатной учетной записью сообщества, которая не имеет ограничений по времени или условий, эта платформа позволяет любому человеку в мире настраивать и запускать симуляции параллельно, а затем полностью обрабатывать результаты в облаке, используя только обычный ноутбук или ПК и Интернет-соединение.

Естественная вентиляция

Запись вебинара

В нижеприведенном вебинаре вы узнаете, как программное обеспечение CFD в облаке может помочь вам виртуально протестировать ваши проекты для разработки надлежащей стратегии естественной вентиляции зданий, обеспечения комфорта жильцов и качества воздуха в помещении. , экономить энергию и сокращать затраты на проектирование, эксплуатацию и техническое обслуживание здания.

Для просмотра не требуются знания моделирования. Что касается программного обеспечения, необходимого для применения того, что вы изучаете, SimScale предоставляет бесплатный доступ к учетной записи сообщества. Поскольку SimScale — это облачный инструмент, все, что вам нужно, — это стандартный компьютер и подключение к Интернету.

Модель естественной вентиляции | Окна и дневное освещение

В COMFEN добавлена ​​простая модель естественной вентиляции, которая моделирует эффект естественной вентиляции за счет плавучести в односторонних зонах, т.е. зонах с оконными проемами на одном фасаде . При выборе естественной вентиляции COMFEN автоматически моделирует сценарий без механического охлаждения .

Если установлен флажок «Естественная вентиляция», для окон в сценарии должен быть определен «Тип работы».

Тип работы и эффективная открытая площадь могут быть определены для каждого окна либо в библиотеке окон, либо в представлении редактирования сценария двойным щелчком по каждому окну.

Для сборок застекленных стен на виде фасада в режиме редактирования сценария отдельные элементы могут быть определены как действующие.

Программа покажет, какие окна были определены как работающие.

После того, как вы настроили сценарий, рассчитайте его и просмотрите результаты.

В базе данных COMFEN по умолчанию (comfen.sqlite) есть пример проекта естественной вентиляции. Местом для этого проекта является Сан-Франциско, который имеет хороший потенциал для естественной вентиляции, удовлетворяющей потребности здания в охлаждении, если оно правильно спроектировано. Зоны обращены строго на юг.

Проект содержит 5 сценариев:

1) Механическое охлаждение — двойное прозрачное низкоэмиссионное остекление

2) То же, что и № 1, но с выступами 3 фута над каждым рядом окон с естественной вентиляцией и без механического охлаждения

4) То же, что № 3, но с 3-футовыми навесами над каждым рядом окон

5) То же, что № 4, но с системой остекления с низким коэффициентом солнечного тепла

Корпуса потребляют значительно меньше энергии, чем корпуса с механическим охлаждением, поскольку в них нет механического кондиционирования воздуха. Но будет ли в помещении комфортно только естественная вентиляция?

ПРИМЕЧАНИЕ: Вы можете заметить небольшое увеличение тепловой нагрузки при запуске сценария с естественной вентиляцией. Мы все еще изучаем точную причину этого в движке моделирования Energy Plus, но подозреваем, что либо 1) помещение переохлаждается ночью (с естественной вентиляцией) и, следовательно, утром есть небольшая загрузка, либо 2) обогрев включается каждый раз, когда включаются вентиляторы. Мы работаем с командой разработчиков Energy Plus, чтобы понять причину этих результатов.

При попытке использовать естественную вентиляцию в качестве стратегии охлаждения, первым шагом является максимально возможное снижение проникновения солнечного света в помещение, чтобы уменьшить охлаждающую нагрузку, которую должна компенсировать естественная вентиляция. В этом примере добавление навесов уменьшило выигрыш в пространстве более чем на 50%, а добавление системы остекления с низким коэффициентом солнечного тепла уменьшило прирост еще больше.

Далее нам нужно посмотреть на результаты с точки зрения того, может ли естественная вентиляция обеспечить комфортное охлаждение помещения. На вкладке «Сравнение» есть «Nat. Vent». вкладка, на которой показаны результаты работы естественной вентиляции. На первой вкладке «Заданное значение достигнуто» графически показано количество часов, в течение которых заданное значение охлаждения не достигается (выделено красным цветом). Точное количество неотработанных часов указано на вкладке «Таблица».

Также под нац. Вент. Вкладка представляет собой подвкладку под названием «Температура», которая отображает температуры (внешней и внутренней зоны) в самый жаркий день года. COMFEN определил, что 30 июня является самым жарким днем ​​(на основе данных о погоде Energy Plus для Сан-Франциско, используемых программой), и температура сообщается за 24 часа этого дня. Третий сценарий с самым высоким уровнем стратегий снижения солнечного излучения приводит к температуре в помещении 81,7 F, когда пиковая температура наружного воздуха составляет 90 F.
