«Вентиляция бассейнов. Пример расчета» – самая популярная статья Библиотеки проектировщика

Число проектировщиков, активно использующих материалы нашей библиотеки в своей работе, неуклонно растет. Мы решили узнать: какой же раздел и статья пользуются наибольшей популярностью? В результате исследования статистки посещаемости нашего ресурса, мы выяснили, что таковыми являются раздел проектировщику/проектирование систем ОВиК, статья «Вентиляция бассейнов. Пример расчета» и «Вентиляция бассейнов. Пример расчета2». Ниже приводим эти популярные статьи.

Плавательные бассейны эксплуатируют обычно круглый год. Температура воды в ванне басcейна составляет tw = 26°C, а температура воздуха в рабочей зоне tв = 27°С при относительной влажности ?в = 65% в теплый.

Открытая поверхность воды, мокрые ходовые дорожки отдают в воздух помещения большое количество водяных паров.

Обычно большая площадь остекления создает условия для мощного потока солнечной радиации.

Расчет воздухообмена в теплый период желательно выполнять по параметрам Б и в холодный тоже по Б.

Помещение бассейна оборудуется системой водяного отопления, полностью снимающей тепловые потери помещения. Для предотвращения конденсации влаги на внутренней поверхности окон, отопительные приборы должны устанавливаться непрерывной цепочкой под окнами, с тем, чтобы внутренняя поверхность стекол была нагрета на 1-1,5°С выше температуры точки росы.

Температуру точки росы tт.р удобно вычислять по эмпирической формуле:


(23.1)

либо сканировать с J-d диаграммы. Для теплого периода tт.р = 18°С, для холодного tт.р = 16°С.

На испарение воды затрачивается значительное количество тепла из воздуха помещения.

Температура поверхности воды на 1°С ниже температуры в ванне.

Подвижность воздуха в помещении бассейна должны составлять величину и быть уж ни как не выше V = 0,2 м/с по оси приточной струи у входа ее в рабочую зону.

Рис. 23.1



Конструктивно ванна бассейна окружена ходовыми дорожками с электро или теплоподогревом и температура их поверхности составляет tо.д = 31°С.

На конкретном примере рассчитаем воздухообмен для помещения бассейна.

Исходные данные.

Район строительства: Московская область.

Теплый период: tн = 28, 5°С Jн = 54 кДж/кг dн = 9,9 г/кг

Холодный период: tн = — 26°С Jн = — 25, 3 кДж/кг dн = 0,4 г/кг

Геометрические размеры и площадь ванны бассейна: 6х10 м = 60 м2

Площадь обходных дорожек: 36 м2

Размеры помещений: 10х12 м = 120 м2, высота 5 м.

Число пловцов: N = 10 человек.

Температура воды: tw = 26°C

Температура воздуха рабочей зоны: tв = 27°С

Температура воздуха удаляемого из верхней зоны помещения: tу = 28°С

Тепловые потери помещения: 4680 Вт.

Расчет воздухообмена в теплом периоде.

Поступления явного тепла.

1. Теплопоступления от освещения в холодный период года:


(23.2)

2. От солнечной радиации (подсчитано ранее) Qcр

3. От пловцов: Qпл =qя ·N(1-0,33)=60·10·0,67 = 400 Вт (23.3)

где коэффициент 0,33 — доля времени, проводимая пловцами в бассейне.

4. От обходных дорожек:


(23.4)

?хд = 10 Вт/м2°С — коэффициент теплоотдачи обходных дорожек

5. Теплопотери на нагрев воды в ванне:


(23.5)

Q = 4,0 Вт/м2°С — коэффициент теплоотдачи явного тепла

tпов = tw — 1°C = 26 -1 = 25°C — температура поверхности (23.6)

6. Избытки явного тепла (днем):


(23.7)

Поступление влаги.

1. Влаговыделения от пловцов:

Wпл = q · N (1- 0,33) = 200 · 10(1- 0,33) = 1340 г/ч (23.8)

2. Поступление влаги с поверхности бассейна:


(23.9)

где А — опытный коэффициент, который учитывает интенсификацию испарения с поверхности воды при наличии купающихся по сравнению со спокойной

поверхностью. Для оздоровительных плавательных бассейнов А = 1,5;

F = 60 м2 — площадь зеркала воды;

? — коэффициент испарения кг/м2 ч


(23.10)

где V — подвижность воздуха над ванной бассейна, V = 0,1 м/с

dв = 13,0 г/кг при tв = 27°С и ?в = 60 %

dw =20,8 при ? = 100% и tпов = tw — 1°C

Температура поверхности ванны: tпов = 26 — 1 = 25°С

3. Поступление влаги с обходных дорожек.

Площадь смоченной части обходных дорожек составляет 0,45 от всей их площади. Количество испаряемой влаги рассчитывается по формуле:

Wод = 6,1(tв — tмт) · F, г/ч (23.11)

где температура мокрого термометра tмт = 20,5°С

Wод = 6,1(27 — 20,5) · 36 · 0,45 = 650 г/ч

4. Общее поступление влаги:

W = Wпл + WБ + Wод = 1,34 +18,9 + 0,65 = 20,9 кг/ч (23.12)

Полное тепло.

1.

(23.13)


(23.14)

Qскр.пл =0,67 · 10(197 — 60)3,6 = 3300 кДж/ч

2. Тепловлажностное отношение:


(23.15)

Проводим луч процесса через (.) В и на пересечении с dн = const лежит точка приточного воздуха, а на пересечении с tу = 28°С — (.) У (рис. 23.1)



Параметры точек:

Точки t, °С J, кДж/кг D, г/кг φ, %
В 27 61 13 60
У 28 67 15 65
П 25,6 51 9,9 50
Н 28,5 54 9,9 42



3. Воздухообмен по влаге:


    или L = 3420 м3/ч                (23.16)

4.Воздухообмен по полному теплу:


                                                   (23.17)

5. Нормативный воздухообмен:

Lн = N · 80 м3/ч = 10 · 80 = 800 м3/ч или 960 кг/ч                                         (23.18)

Это значительно меньше расчетного.



Рис. 23.2



Вывод:
наружный воздух в наиболее жаркое время дня должен быть охлажден до 25,6°С в воздухоохладителе. Если этого не делать, температура воздуха в бассейне возрастает до 30°С. Однако в ночные часы температура наружного воздуха понизится на 10,4°С (.) Н1 и воздух придется нагревать или применять утилизацию тепла.

Количество холода:


        или 3,4 кВт.

Холодный период года.

Задаемся относительной влажностью φв = 50% следовательно dв = 10,8 г/кг, и сохраняем остальные параметры по теплому периоду.



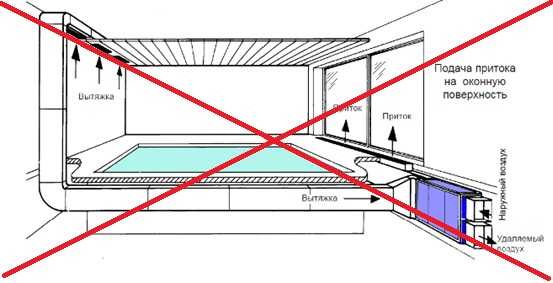

Рис. 23.3



1. Явное тепло:

2. Поступление влаги:

  • — от пловцов: Wпл = 1340 г/ч (по Т.П.)
  • — с поверхности бассейна:

C обходных дорожек:

Общее поступление влаги:

W = Wпл + WБ + Wод = 1,34 + 24,2 + 0,79 = 26,3 кг/ч

3. Полное тепло:

Qскр.Б = 24,2(2501,3 — 2,39 · 25) = 59080 кДж/ч

Qскр.од = 0,79 · (2501,3 — 2,39 · 31) = 1920 кДж

Qскр.пл = 330 кДж/ч ( по Т.П)

4. Тепловлажностное отношение:

5. Построение процесса и определение воздухообмена.

Наносим (.) В на J-d диаграмму и проводим луч процесса через нее до пересечения с линией d = const из (.) Н — это (.) К (рис. 23.2)

В холодный период используем рециркуляцию.

Градиент влагосодержания в рабочей зоне в холодный период принимаем равный теплому периоду:


                                       (23.19)

Таким образом влагосодержание смеси приточного воздуха в холодный период года:


                                   (23.20)

На пересечении dсм и лежит точка смеси С, одновременно являющаяся по теплому периоду Gn кг/ч.

Влагосодержание удаляемого воздуха dу составит:


                             (23.1)

На пересечении dу с ε лежит (.) У.

Параметры точек:



Точки t, °С J, кДж/кг D, г/кг φ, %
В 27 55 10,8 50
У 27,5 64 14,1 63
П, С 26,3 46 7,7 37
К 25 26 0,4 3
Н -26 -25,3 0,4 80
МТ 19 55 14 100



Количество приточного наружного воздуха можно определить из уравнения смеси:


                    (23. 22)

что выше нормативной величины Gн = 960 кг/ч. Следует предусмотреть утилизацию удаляемого воздуха. В общем виде схема вентиляции бассейна примет вид показанный на рисунке 23.3.

Регулирование выполняется по температуре и относительной влажности в рабочей зоне бассейна.
