Вентиляция бассейнов. Пример расчета – Мир Климата и Холода
Начало статьи см. в № 24, стр. 65-67.
Параметры точек:
|
3. Воздухообмен по влаге:
или L = 3420 м3/ч (23.16)
4.Воздухообмен по полному теплу:
(23.
5. Нормативный воздухообмен:
Lн = N · 80 м3/ч = 10 · 80 = 800 м3/ч или 960 кг/ч (23.18)
Это значительно меньше расчетного.
| Рис. 23.2 |
Вывод: наружный воздух в наиболее жаркое время дня должен быть охлажден до 25,6°С в воздухоохладителе. Если этого не делать, температура воздуха в бассейне возрастает до 30°С. Однако в ночные часы температура наружного воздуха понизится на 10,4°С (.) Н1 и воздух придется нагревать или применять утилизацию тепла.
Количество холода:
или 3,4 кВт.
Холодный период года.
Задаемся относительной влажностью φв = 50% следовательно dв = 10,8 г/кг, и сохраняем остальные параметры по теплому периоду.
| Рис. 23.3 |
1.
Явное тепло:
2. Поступление влаги:
- — от пловцов: Wпл = 1340 г/ч (по Т.П.)
- — с поверхности бассейна:
C обходных дорожек:
Общее поступление влаги:
W = Wпл + WБ + Wод = 1,34 + 24,2 + 0,79 = 26,3 кг/ч
3. Полное тепло:
Qскр.Б = 24,2(2501,3 – 2,39 · 25) = 59080 кДж/ч
Qскр.од = 0,79 · (2501,3 – 2,39 · 31) = 1920 кДж
Qскр.пл = 330 кДж/ч ( по Т.П)
4. Тепловлажностное отношение:
5. Построение процесса и определение воздухообмена.
Наносим (.) В на J-d диаграмму и проводим луч процесса через нее до пересечения с линией d = const из (.) Н – это (.) К (рис. 23.2)
В холодный период используем рециркуляцию.
Градиент влагосодержания в рабочей зоне в холодный период принимаем равный теплому периоду:
(23.19)
Таким образом влагосодержание смеси приточного воздуха в холодный период года:
(23.
20)
На пересечении dсм и лежит точка смеси С, одновременно являющаяся по теплому периоду Gn кг/ч.
Влагосодержание удаляемого воздуха dу составит:
(23.1)
На пересечении dу с ε лежит (.) У.
Параметры точек:
|
Количество приточного наружного воздуха можно определить из уравнения смеси:
(23.
22)
что выше нормативной величины Gн = 960 кг/ч. Следует предусмотреть утилизацию удаляемого воздуха. В общем виде схема вентиляции бассейна примет вид показанный на рисунке 23.3.
Регулирование выполняется по температуре и относительной влажности в рабочей зоне бассейна.
В следующих номерах журнала редакция продолжит публикацию отдельных глав из книги компании .
Предыдущая статьяИнверторные системы. Бум откладывается?
Следующая статьяMidea
Решение года
Участники выставки МИР КЛИМАТА 2023
ГДЕ КУПИТЬ КОНДИЦИОНЕР
Фотоконкурс
1 из 38
«Монтажникам респект!» Присылайте ваши фото по адресу: inform@apic.ruВидео
- Что такое СТАНДАРТНЫЙ монтаж КОНДИЦИОНЕРА
- Демонтаж кондиционера
- ТОП 3 ОШИБОК при ПАЙКЕ медной трубы
- Как управлять кондиционером в режиме охлаждения
- Как управлять кондиционером в режиме обогрев
- Как проверить пусковую ёмкость однофазного компрессора
- Состав зимнего комплекта для кондиционера
- Как подключить и проверить подключение однофазного компрессора
- КРОНШТЕЙНЫ для кондиционеров как выбрать, на что обратить внимание
Кондиционер года
Эффективность в простоте — системы VRF Bosch
Компания “Даичи” – 0
В 1886 году Роберт Бош основал «Мастерскую точной механики и электротехники» в Штутгарте. Это стало рождением компании Bosch, которая в настоящее время имеет офисы…
Технология года
Проект года
Популярные разделы
Программы расчета онлайн
Важное про насосы
Важное про тепловые завесы
Чистка и дезинфекция СКВ
- АПИК информирует
- АПИК-ТЕСТ
- Бизнес-интервью
- Вестник УКЦ АПИК
- Вне офиса
- Выставка «МИР КЛИМАТА»
- Инженерные системы загородного дома
- Инновация года
- История бренда
- История в лицах
- Картинки с выставки
- Кондиционер года
- Кондиционирование ЦОД
- Легенды климатического бизнеса
- Маркетинг
- Международное сотрудничество
- Мировые новости
- На заметку
- Новинки выставки «МИР КЛИМАТА»
- Новинки сезона
- Новости НОСТРОЙ
- Новости производителей
- Новости, события
- Обзоры, исследования рынка
- Обмен опытом
- Обучение, трудоустройство
- Подводим итоги
- Проект года
- Проекты, объекты, решения
- Разное
- Регионы
- Сертификация, гарантия
- Событие года
- Советы по рекламе
- Советы юриста
- СРОчные консультации
- Статьи участников Климатического рынка
- Страницы истории
- Технология года
- Экспертное мнение
- Юбилеи, события, даты
- ЮНИДО в России
Проект года
Вентиляция бассейна – расчёт и проектирование вентиляционных систем
Вентиляция бассейна – способ создания идеального микроклимата
Для поддержания собственного здоровья, для восстановления сил после тяжелого трудового дня, да и просто чтобы отдохнуть от суеты и изменить привычный образ жизни, многие из нас редко или систематически посещают бассейны.
Основной проблемой этих объектов является высокая влажность воздуха, превышение допустимого значения которой негативно отражается на самочувствии посетителей этих спортивных объектов, а также приводит к гниению элементов из дерева и возникновению коррозии на металлических деталях. Однако вентиляция бассейна, выполненная с учетом особенностей помещения и нюансов его эксплуатации, позволяет создать идеальный микроклимат даже в помещении с повышенной влажностью.
Выполняя расчет вентиляции бассейна, стоит учитывать, что высокая влажность негативно отражается на работоспособности и самочувствии всех находящихся в помещении, а из-за низкой влажности посетители испытывают чувство холода. К счастью, современные системы вентиляции бассейнов позволяют не только высушить воздух в помещении, но и организовать приток воздуха определенной температуры. Поэтому вентиляция частных бассейнов, проект которой разрабатывался профессионалом, поможет избавить владельцев этих объектов от любых сложностей.
Приточно вытяжная вентиляция обладает автоматическим режимом управления. Такие энергосберегающие системы вентиляции обеспечивают подачу свежего воздуха определенной температуры, осушают воздух в бассейне и утилизируют избыток тепла.
Очевидно, что схема вентиляции бассейна довольно сложная. Поэтому проект вентиляции бассейна должен разрабатываться профессионалом, который знаком и с особенностями помещения, и с режимом его эксплуатации. Однако прежде чем специалисту будет доверена вентиляция бассейнов, пример расчета итоговой стоимости установки необходимого климатического оборудования стоит сравнить со своими материальными возможностями.
Вентиляция бассейна на базе приточно-вытяжной установки с рекуперацией тепла Daikin VAM 1000F

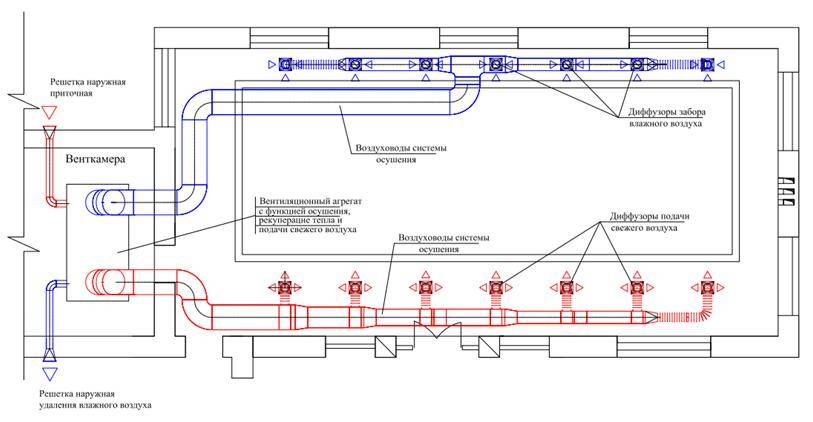

| 1-этаж. Вентиляция бассейна |
| 2-Этаж. Вентиляция комнаты отдыха и бильярдной |

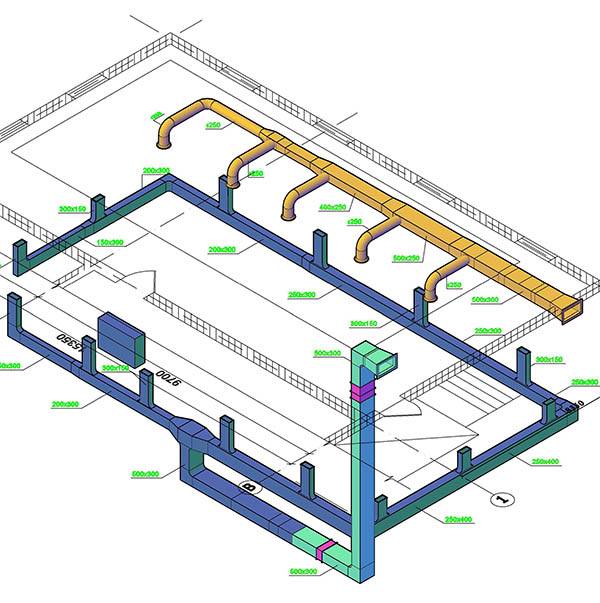

| Аксонометрическая схема приточно-вытяжной системы вентиляции |
ЧИТАЙТЕ ТАКЖЕ
Вентиляция
Вентиляция дома обеспечивает доступ кислорода в закрытое пространство, что крайне важно для здоровья обитателей помещения.
Душный воздух вызывает головную боль и быструю утомляемость, а постоянная нехватка кислорода оказывает гораздо более негативное влияние на здоровье. Кроме того, современное помещение в избытке содержит строительно-отделочные материалы, выделяющие формальдегид, толуол, ацетон, хлороформ, аммиак и т.д. Без полноценной вентиляции воздух в помещении превращается в ядовитую смесь углекислого газа и этого “химического коктейля”
Вентиляция загородного дома
Монтаж вентиляции в загородном доме, выполненный по грамотно разработанному проекту, позволяет избежать любых сложностей во время проживания в коттедже. На сегодняшний день вентиляция и кондиционирование загородного дома устанавливаются с учетом требований домовладельца.
Вентиляция офиса
Вентиляция офиса важное условие создания здорового микроклимата на рабочем месте. Недостаток свежего воздуха непременно влечет за собой ухудшение самочувствия сотрудников, их быструю утомляемость. А значит, негативно влияет на производительность труда, что, в свою очередь, не лучшим образом сказывается на показателях работы всей компании.
Именно поэтому большое количество людей и изобилие техники в офисных помещениях влекут за собой необходимость установки качественного вентиляционного оборудования.
Стандарт ASHRAE 62.1 для крытых плавательных бассейнов
Откуда инженеры-механики узнают, что проектировать для конкретных помещений, таких как плавательные бассейны? Какие ресурсы дизайна natatorium они используют в качестве руководства? Как оказалось, есть некоторые стандарты и кодексы, которым должны следовать дизайнеры, и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) публикует эти стандарты.
Вентиляция для обеспечения приемлемого качества воздуха в коммерческих зданиях специально рассматривается в разделе 62.1 ASHRAE.
С веб-сайта ASHRAE:
Стандарты ANSI/ASHRAE 62.1 и 62.2 являются общепризнанными стандартами проектирования систем вентиляции и приемлемого качества воздуха в помещении. Получите информацию, необходимую для того, чтобы проект был разработан в соответствии с последними требованиями.
Стандарт ASHRAE 62.1 помогает инженерам разрабатывать проекты в соответствии с последними требованиями. Это стандартный код , а не код . Разница юридическая, в том, что кодексы прописаны в законе, а стандарты — нет. Однако отраслевые стандарты по-прежнему имеют большое значение. Они считаются минимальной передовой практикой, которой должна следовать отрасль. И довольно часто местные коды являются производными от отраслевых стандартов, таких как ASHRAE 62.1.
Изданный ASHRAE руководство по проектированию охватывает практически все типы помещений, включая школьные классы, коммерческие кухни и, конечно же, закрытые бассейны. К несчастью для пловцов и спасателей, раздел для крытых бассейнов занимает всего четыре страницы и открыт для многих интерпретаций.
Из сотен крытых бассейнов, которые мы лично посетили за эти годы, мы обнаружили лишь несколько, которые не соответствовали ASHRAE 62.
Другими словами, рекомендации недостаточно специфичны для крытых бассейнов.
Точки фокусировки ASHRAE 62.1
Раздел 62.1 полон полезной информации. Из четырех страниц, посвященных крытым плавательным бассейнам, первая страница посвящена контролю влажности и испарения . В нем приведены полезные формулы для расчета влагосодержания и скорости испарения. Затем он охватывает требования к вентиляции. Вот одна выдержка:
«Жалобы пловцов указывают на то, что самые высокие концентрации хлорамина возникают у поверхности воды. Дети особенно уязвимы к пагубным последствиям вдыхания хлорамина».
1
Описание ASHRAE проблемы хлорамина точное. Далее в нем рекомендуется:
«Решетки для забора вытяжного воздуха должны быть расположены как можно ближе к самому теплому водоему на объекте. Более теплые воды и вода с высоким уровнем перемешивания выделяют химические вещества отходящих газов с более высокой скоростью по сравнению с традиционными бассейнами». 1
Мы согласны (по большей части)! Но в руководстве , а не указывается направление потока приточного воздуха или расположение этих выпускных отверстий относительно остальной части помещения. Там просто говорится, что выхлоп должен производиться как можно ближе к самому теплому водоему на объекте. Но что, если в нататориуме есть небольшой спа в углу? Должны ли мы выдыхаться из этого угла и игнорировать основной бассейн? АШРАЭ не уточняет.
Опять же, это не нарушение стандарта. Мы просто иллюстрируем, насколько открыты стандарты для интерпретации. В стандарте нет ничего неправильного, он слишком широк.
Далее в справочнике даны рекомендации по конструкции воздуховодов для приточного и возвратного воздуха, а также общие рекомендации по воздушному потоку для ограждающих конструкций здания. Эти рекомендации по воздушному потоку в первую очередь касаются мытья окон для предотвращения образования конденсата и промывки углов для предотвращения зон застоя воздуха.
Последний раздел 4-страничного natatorium в ASHRAE 62.1 посвящен Энергетические соображения . Как упоминалось в другой нашей статье, затраты на осушение нататориума могут быть значительными. На самом деле, затраты на энергию часто являются самой крупной статьей расходов предприятия (за исключением персонала). Рекуперация энергии имеет важное значение, поэтому объекты за последние несколько десятилетий перешли к замыканию «энергетического контура».
Конечно, можно резко увеличить количество наружного воздуха и выхлопных газов, но это всего лишь разбавление хлораминов, а не их улавливание и удаление.
В любом случае, вы все еще можете быть в пределах стандарта.
Баланс между функциональностью, доступностью и качеством воздуха
Справочник по проектированию предлагает минимальные стандарты, которым должны соответствовать инженеры. Инженер-механик также должен сбалансировать эти стандарты с функциональностью, качеством воздуха и доступностью. Это сложная задача, потому что многие переменные, такие как бюджет клиента, находятся вне контроля инженера.
Чтобы усугубить проблему, большинство инженеров, с которыми мы общаемся, редко проектируют плавательные бассейны, если вообще когда-либо. Слишком много места для ошибок, и это ставит инженеров в затруднительное положение.
ФункциональностьСистема вентиляции и кондиционирования крытого бассейна должна:
- кондиционировать все пространство в желаемых диапазонах температуры и относительной влажности,
- циркулировать по всему помещению 4-6 раз в час,
- распределять кондиционированный воздух во всех нужных местах (с нужным количеством воздуха),
- держать нататорий слегка отрицательным давлением (10-15%), а
- удалить загрязнения хлорамином.
Системы осушения бассейнов (PDU) подходящего размера могут справиться с первыми четырьмя… но не с пятым. Для этого им необходимо интегрироваться с выхлопной системой улавливания источника. Без вытяжки с улавливанием источника лучшее, что может сделать PDU, — это наполнить комнату большим количеством наружного воздуха. Это не только разбавляет воздух, но и чрезвычайно дорого.
Доступность по цене Представьте, что сейчас зима, а температура наружного воздуха точно равна нулю, 32ºF (0ºC). Когда система пытается улучшить качество воздуха в помещении (IAQ) с помощью метода «решения путем разбавления», она создает избыток наружного воздуха. Проблема в том, что теперь система должна нагревать наружный воздух до температуры на 2ºF выше, чем в бассейне. Поэтому, если в вашем бассейне поддерживается температура 84ºF (28,9ºC), это означает, что температура воздуха в помещении должна быть 86ºF (30ºC). В нашем примере это означает, что ваш PDU должен увеличить температуру на 54ºF (30ºC).
И эта разница температур (также называемая Delta-T или ∆T) требует огромного количества энергии.
Таким образом, лучшим и более доступным вариантом является выпуск минимального количества воздуха, установленного стандартом ASHRAE, и рециркуляция остального. Но опять же, без системы Evacuator®, улавливающей переносимые по воздуху хлорамины, вы можете рециркулировать хлорамины. Будьте осторожны, если вытяжной вентилятор находится в пределах обратного пути.
Для рекуперации энергии было бы еще лучше, если бы в нататориуме была отдельная система рекуперации энергии для специальной выхлопной системы Эвакуатора. Такая технология существует, и хотя первоначальные затраты увеличиваются, окупаемость инвестиций уже через несколько лет, как правило, того стоит.
Как правило, качество воздуха обходится гораздо дороже. В случае с плавательными бассейнами это не всегда так… лучшее качество воздуха может на сэкономить эксплуатационных расходов.
Качество воздуха Что касается ASHRAE, качество воздуха создает здоровую и безопасную среду для людей.
Согласно этому объяснению, качество воздуха зависит не только от хлораминов и других побочных продуктов дезинфекции (DBP). Речь идет о таких вещах, как относительная влажность 40-60%, чтобы предотвратить развитие плесени и других болезней. Однако в плавательных бассейнах рекомендуемая относительная влажность составляет 50-60%, а в идеале 55%.
Тогда есть комфорт покровителя. Если вы когда-либо проводили больше часа на террасе у крытого бассейна, вы знаете, что жара и влажность обычно заставляют вас потеть… сильно. PDU может понизить влажность для комфорта сухих людей, но это сделает мокрых людей более холодными (испарительное охлаждение на коже — реальная вещь, спросите любого пловца, который дрожит на террасе крытого бассейна при температуре 85ºF). PDU может также понизить температуру для сухих людей, но на самом деле это увеличит скорость испарения воды в бассейне, что возлагает большую нагрузку на сам PDU по удалению влаги, добавляя стресс и увеличивая затраты на электроэнергию.
Во всем должен быть баланс, потому что при изменении одного фактора всегда есть побочные последствия.
Связанные материалы: Ресурсы по проектированию Natatorium
Заключение
Стандарты ASHRAE являются отличной основой для проектирования, особенно коммерческих зданий. По нашему мнению, они не соответствуют дизайну плавательных бассейнов только потому, что они слишком расплывчаты. Существует слишком много способов интерпретировать рекомендации, и, кроме того, в справочнике ASHRAE всего четыре (4) страницы, посвященные плавательным бассейнам. Правда в том, что плавательные бассейны — это очень сложные строения. У них есть переменные и уникальные обстоятельства, в отличие от любой другой комнаты.
Мы лично видели сотни плавательных бассейнов, которые были спроектированы в соответствии со стандартом ASHRAE 62.1, но качество воздуха в них все равно было плохим.
Мы в Chloramine Consulting помогаем инженерам проектировать плавательные бассейны (и ремонтировать существующие) с системами HVAC, которые соответствуют стандартам ASHRAE, а также учитывают функциональность, доступность и, конечно же, качество воздуха.
Все эти потребности могут быть удовлетворены. Вам просто нужно знать, что вы ищете.
1 2 011 Справочник ASHRAE — Приложения HVAC §62.1, стр. 5.7 Скорость испарения в кг/ч м2 можно оценить для плавающего
бассейн в обычном режиме, включая брызги из-за ванн
на подходах ограниченной зоны (Smith, et al., 1993) (ASHRAE,
1995 г.), по следующей формуле: Функция = Pool_evap1 (ts1, ts, Hr, Saw, Z) Испарение в плавательных бассейнах в кг/ч м2 в соответствии с
вид деятельности в крытых бассейнах Для скрытой теплоты (Y) величиной 2330 кДж/кг и скоростью
воздуха (V) при 0,10 м/с и при умножении на коэффициент активности
(Fa) для уменьшения скорости испарения, рассчитанной по
соответствующий уровень активности, уравнение сводится к
следующее выражение: Испарение на уровне воды в кг/ч м2 Испарение на уровне воды в кг/ч м2 (другая формула) Испарение на уровне воды в кг/ч м2 Функция = Pool_evap(ts1, ts, Hr, Z) Для этого типа формулы теоретически необходимо добавить проекции
воды и скрытые выгоды, вызванные купальщиками Ощутимые вклады радиации Функция = Pool_rayon(ts1, ts) Ощутимые вклады конвекции T воды = температура воды в бассейне
Бассейны
– ts = сухая температура в °C окружающего воздуха плавательного бассейна.
бассейн
– ts1 = температура в °C на уровне воды
– Hr = относительная влажность в %
– Vit = скорость воздуха в м/с на уровне воды
– Z = высота в м Тип плавательных бассейнов Коэффициент активности (Fa) Жилые бассейны 0,5 Кондоминиум 0,65 Термальные ванны 0,65 Отель 0,8 Общественные бассейны или школы 1 Джакузи, спа 1,5 Волновые бассейны, водные горки 1,5 (минимум)
– ts = сухая температура в °C окружающего воздуха плавательного бассейна.
бассейн
– ts1 = температура в °C на уровне воды
– Hr = относительная влажность в %
Функция = Pool_evap2 (ts1, ts, час)
– ts = сухая температура в °C окружающего воздуха плавательного бассейна.
бассейн
– ts1 = температура в °C уровня воды
– Hr = относительная влажность в %
– Z = высота в м
– ts = сухая температура в °C окружающего воздуха плавательного бассейна.
бассейн
– ts1 = температура в °C уровня воды
Ts = температура окружающей среды в бассейне.
