Упрощенный метод расчета испарения из плавательных бассейнов
Точный расчет испарения из плавательных бассейнов необходим для правильного подбора оборудования для вентиляции и осушения.
Расчеты необходимы как для занятых, так и для незанятых условий для надлежащей модуляции мощности оборудования, а также для оценки потребления энергии. Наиболее распространен метод, рекомендованный в Справочнике ASHRAE — Приложения HVAC. 1 Включает расчет испарения по уравнению Кэрриера 2 и корректировку выпуска с использованием коэффициентов активности. Сравнение с тестовыми данными показало, что этот метод неточен. Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) проводит исследовательскую программу для проверки этого и других методов.
В 2002 и 2003 годах, 3,4 автор разработал формулы для занятых и незанятых бассейнов, которые были проверены на широком диапазоне данных. Эти формулы были обобщены в статье в HPAC Engineering 9.0012 . 5 Несмотря на проверенную точность формул, многие инженеры сочли их сложными в использовании, поскольку для точного расчета свойств воздуха необходимо компьютерное программирование.
Для упрощения использования формул в данной статье представлены таблицы, в которых приведены результаты расчетов в широком диапазоне условий. Кроме того, в статье представлена формула для редкого состояния, при котором не происходит естественной конвекции.
ОБНОВЛЕНИЕ: Новый метод расчета испарения из плавательных бассейнов
Хотя статья написана в единицах измерения дюйм-фунт (IP), в таблицах результаты представлены как в единицах IP, так и в единицах Systeme International (SI).
Авторские формулы
Незанятые бассейны. Для незанятых бассейнов испарение является большим из результатов следующих уравнений:
где:
E 0 = испарение из незанятого бассейна, фунты в час на квадратный фут
D w = плотность воздуха, насыщенного водой температура, фунтов на кубический фут сухого воздуха
D r = плотность воздуха в комнатных условиях, фунты на кубический фут сухого воздуха
W w = коэффициент влажности, насыщенный воздух при температуре воды, фунты на фунт
W r = коэффициент влажности воздуха в помещении состояние, фунты на фунт
p w = давление водяного пара в воздухе, насыщенном воздухом при температуре воды, дюймы ртутного столба
p r = давление водяного пара в воздухе при комнатных условиях, дюймы ртутного столба
Уравнение 1 дает скорость испарения, вызванного естественной конвекцией.
Он был получен из аналогии между тепло- и массопереносом без какого-либо эмпирического фактора. Его полный вывод можно увидеть в Shah (2008).6 Уравнение 2 дает скорость испарения, связанную с принудительной конвекцией воздушными потоками, создаваемыми системой вентиляции здания. Он был получен путем анализа данных испытаний для условий, в которых плотность воздуха у поверхности воды была больше, чем плотность воздуха в помещении.
Этот метод расчета отличается от метода, приведенного в Shah (2004) 5 , так как он включает в себя разности отрицательной плотности. Кроме того, метод 2004 года использует только уравнение 1, увеличивая расчетное испарение при очень малых перепадах плотности на 15 процентов. Настоящий метод сравнивался с той же обширной базой данных, что и предыдущий метод. Общее среднее отклонение было одинаковым, хотя отдельные точки данных имели более высокие или более низкие отклонения. Диапазоны тестовых данных приведены в табл. 1.
Занятые бассейны.
Для занятых бассейнов автор привел аналитическую формулу, а также эмпирическую формулу. Эмпирическая формула дает гораздо более близкое согласие. Для полностью занятых бассейнов:
, где:
E = испарение из бассейна, фунты в час на квадратный фут
U = коэффициент использования (количество людей в бассейне, умноженное на 48,4, деленное на площадь бассейна), применимый диапазон которого составляет 0,1. (10 процентов занятости) до 1 (полностью занято). Диапазоны данных испытаний приведены в табл. 1.
Таблица 2. Щелкните изображение, чтобы увеличить его.
Таблицы
В таблице 2 приведены значения испарения из незанятых бассейнов, рассчитанные с использованием вышеописанного метода. (В таблице 3 приведены соответствующие значения в единицах СИ.) Значения даны с интервалом в 2 градуса. Для промежуточных температур может быть выполнена линейная интерполяция. Эта таблица применима ко всем типам бассейнов с невозмущенной водной поверхностью.
Таблица 3. Щелкните изображение, чтобы увеличить его.
В таблице 4 приведены значения испарения из полностью заполненных бассейнов, рассчитанные с использованием уравнения 3. (в таблице 5 приведены соответствующие значения в единицах СИ). Данные применимы к бассейнам с температурой воздуха от 76°F до 90°F и температурой воды от 76°F до 86°F.
Таблицы 4 и 5. Щелкните изображение, чтобы увеличить его
Использование таблиц можно проиллюстрировать двумя примерами:
Пример 1. В общественном бассейне площадью 10 000 кв. футов температура воды составляет 80°. F, температура воздуха 78°F и относительная влажность 50 процентов.
Из таблицы 2:
- Испарение, когда бассейн пуст: 0,0291 фунта в час на квадратный фут.
- Общее испарение: 0,0291 × 10 000 = 291 фунт в час. Из таблицы 4:
- Испарение при полном заполнении бассейна: 0,0455 фунта в час на квадратный фут.
- Общее испарение: 0,0455 × 10 000 = 455 фунтов в час.
Пример 2. В общественном бассейне площадью 10 000 кв. футов температура воды 79°F, температура воздуха 78°F и относительная влажность 50 процентов.
В таблице 2 не указана температура воды 79°F, поэтому требуется интерполяция. Испарение при температуре воды 78°F составляет 0,0232 фунта в час на квадратный фут, а испарение при температуре воды 80°F составляет 0,0291 фунта в час на квадратный фут. Таким образом, испарение при температуре воды 79°F составляет:
(0,0232 + 0,0291) ÷ 2 = 0,026 фунта в час на квадратный фут тестовых данных и имеет прочную теоретическую основу. Его можно с уверенностью использовать для всех типов бассейнов.
Представленный здесь метод для занятых пулов был проверен с помощью тестовых данных из четырех общедоступных пулов. Было обнаружено, что метод ASHRAE Handbook1 имеет среднее отклонение 36,9%, в то время как метод, представленный здесь, имеет среднее отклонение всего 16,2%.
Загрузите эту статью в формате . PDF Файлы этого типа содержат графику и схемы с высоким разрешением, если применимо. |
Каталожные номера
1) АШРАЭ. (2007). Справочник ASHRAE — приложения HVAC . Атланта: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха.
2) Перевозчик, В.Х. (1918). Температура испарения. Труды АШВЭ, 24, 25-50.
3) Шах М.М. (2002). Скорость испарения из бассейнов с невозмущенной водой: оценка имеющихся корреляций. Международный журнал исследований HVAC&R, 8 , 125-132.
4) Шах М.М. (2003). Прогноз испарения из занятых крытых бассейнов. Энергетика и строительство , 35, 707-713.
5) Шах М.М. (2004, март). Расчет испарения воды из крытых бассейнов. HPAC Engineering , стр. 21, 22, 24, 26.
6) Shah, M.M. (2008). Аналитические формулы для расчета испарения воды из бассейнов. ASHRAE Transactions , 114.
Мирза М. Шах, доктор философии, PE, давно занимается проектированием, анализом и исследованиями в области ОВКВ, холодильного оборудования, энергетических систем и теплопередачи.
Его формулы теплопередачи кипения и конденсации широко используются и включены во многие инженерные справочники. С ним можно связаться по адресу [email protected].
Была ли эта статья полезной для вас? Присылайте комментарии и предложения исполнительному редактору Скотту Арнольду по адресу [email protected].
Вентиляция для внутреннего бассейна | Бассейны на Красной площади (702) 530-7331

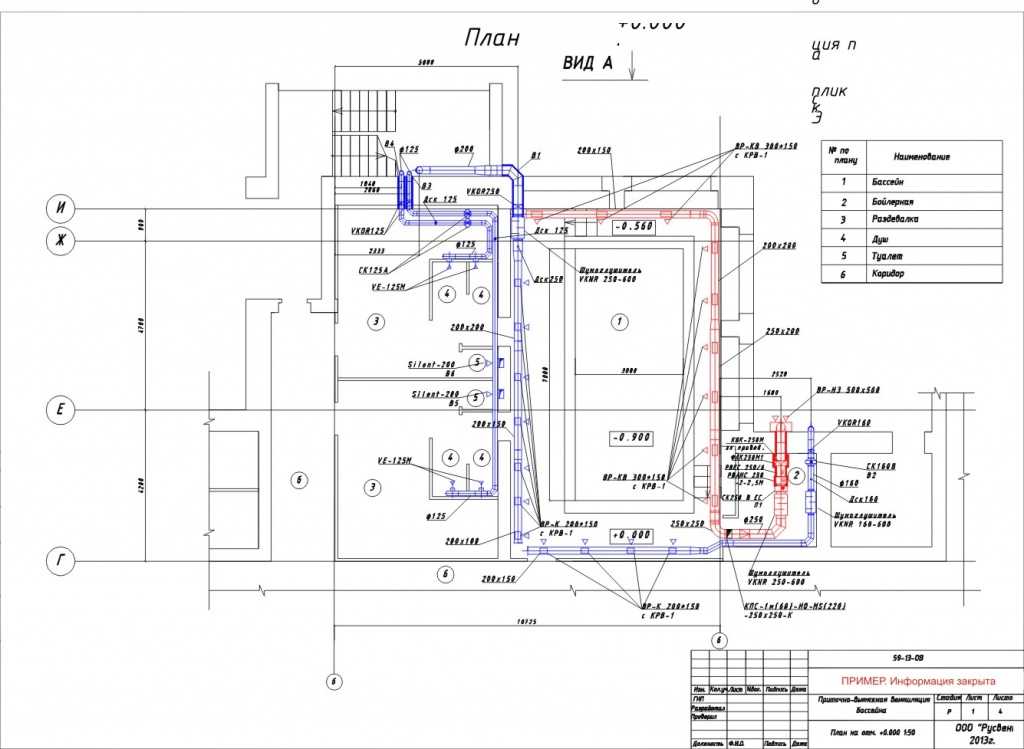

Вентиляция внутренних бассейнов
Закрытые плавательные бассейны постоянно производят большое количество насыщенного хлором водяного пара в процессе испарения из бассейна.
Последствия этого испарения усугубляются тем фактом, что строительная индустрия продолжает строить более энергоэффективные и плотные конструкции.
Когда водяной пар не выходит из этих воздухонепроницаемых конструкций, это вызывает многочисленные проблемы, такие как: ржавчина
, вздутие краски, износ структурных опор и многие другие негативные косметические последствия для вашего здания.
В результате ремонт или замена поврежденных элементов может быть очень дорогостоящей и занимать много времени. Посетители и персонал крытых бассейнов также должны терпеть неприятные условия. Они окружены физическим дискомфортом высокой влажности. Плесень, плесень, бактерии и грибки, которые растут в этих влажных условиях, могут повлиять на их здоровье. Эти наросты выделяют низкомолекулярные летучие органические соединения (ЛОС), многие из которых ядовиты и имеют сильный запах.
Бани, помещения с механическим оборудованием, складские помещения и ограждения крытых бассейнов должны вентилироваться естественным или механическим способом. Вентиляция помещения должна предотвращать прямое воздействие сквозняков на купающихся и сводить к минимуму образование конденсата. В крытых бассейнах должно быть обеспечено не менее двух воздухообменов в час. Отопительные приборы должны быть защищены от контакта с купающимися. Топливное отопительное оборудование
должно быть установлено и выведено наружу в соответствии с Единым кодексом.
РАСЧЕТ ТРЕБОВАНИЙ К ВЕНТИЛЯЦИИ ДЛЯ ВНУТРЕННИХ БАССЕЙНОВ НА ОСНОВЕ ИСПАРЕНИЯ ВЛАГИ
В целом можно сказать, что скорость механической вентиляции 1 ACH (один воздухообмен в час) ограждения бассейна будет достаточной для поддержания разумные уровни относительной влажности при регулярном использовании покрытия для бассейна. Однако система вентиляции должна быть способна подавать 2 (два) ВКД для поддержания хорошего качества воздуха во всех условиях эксплуатации.
ПРОИЗВОДСТВО ВЛАГИ ВНУТРЕННИМИ БАССЕЙНАМИ:
Количество воды, испаряемой из бассейна, зависит от:
а) площади поверхности бассейна;
б) температура воды;
в) температура и относительная влажность воздуха в помещении;
d) количество движения воздуха над поверхностью бассейна.
Вкратце, применяются следующие принципы:
1) Чем больше площадь поверхности воды, тем больше количество испаряемой воды.
