Для правильного выполнения расчета вентиляции в частном или общественном понимании недостаточно просто воспользоваться онлайн-калькулятором или взять данные из справочных таблиц. Необходимо понимать, как и почему принимаются нормативные показатели и как применить их к конкретным вычислениям.

Содержание статьи

Кратность воздухообмена

Этот критерий чаще всего используется для упрощенного расчета системы вентиляции. Под термином «кратность воздухообмена» (в английской терминологии air exchange rate) понимают обмен воздушных масс, выражающихся количеством за час. Причем в зависимости от способа эксплуатации помещения учитывается либо число обменов для помещения в целом, либо кратность с учетом площади (объема). Ниже приведена таблица с нормативными данными для помещений частного дома или общественного здания. При этом подразумевается, что приток воздуха идет естественным путем, а кратность считается для вытяжной вентиляции.

Расчетная температура в холодный период указывается для того, чтобы при вычислениях компенсировать излишнюю сухость воздуха за счет действия отопительных приборов.

Таблица 1. Кратность воздухообмена по площади или назначению помещений.

При использовании таблицы важно обратить внимание: кратность указывается в расчете на площадь помещения, а в нашем онлайн-калькуляторе расчет ведется для объема.

При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже.

Таблица 2. Кратность воздухообмена для помещений общего или специального назначения.

Применяя показатель, соответствующий жилым комнатам или спальням, равный единице, получаем требуемую производительность вентиляционной системы (м.куб./час).

Основой расчета вентиляции онлайн является формула

L = V х Kp

здесь V — объем комнаты (произведение площади на высоту), м. куб.;

Kp — кратность воздухообмена согласно санитарно-гигиеническим нормам, 1/ч.

Для жилой комнаты с площадью 20 м.кв. и высотой 2,5 м требуемая мощность вентиляции составит

L = (20 х 2,5) х 1 =50 м.куб.

При использовании данных первой таблицы расчет ведется без учета высоты помещения, то есть

L = S х Kp

здесь S — площадь помещения, м.кв.;

Kp — кратность воздухообмена согласно нормам, 1/ч.

Для тех же размеров комнаты (20 м.кв.) необходимый объем воздуха в час

L = 20 х 3 = 60 м.куб.

Данный метод вычислений дает более высокие требования к системе вентиляции, поэтому предпочтительным считается предыдущий вариант вычислений. При указании в таблице объема воздуха на помещение именно эти цифры используют для дальнейшего подбора компонентов вентиляционной системы.

Расчет вентиляции помещения в зависимости от числа людей

Второй сравнительно простой способ вычисления производительности вентиляционной системы – по числу находящихся в помещении людей. При этом в калькулятор вентиляции достаточно внести число пользователей и указать степень их активности.

Вычисления ведутся по формуле

L = N х L_норм

Где L — необходимая производительность вентилирующей системы, м3/ч;

N — число людей;

L_норм — расход воздушной смеси на человека, согласно нормативам (объем).

Последний показатель принимается согласно санитарно-гигиеническим нормам:

• спокойствие (отдых, сон) — 20 м3/ч;
• умеренная активность — 40 м3/ч;
• активная деятельность (физическая работа, тренировки) — 60 м3/ч.

Таким образом, для комнаты с теми же, что и в предыдущем примере расчета вентиляции, размерами (20 м.кв.) при одновременной умеренной активности 5 человек (офисная работа) потребуется мощность системы

L = 5 х 40 = 200 м.куб.

Если речь идет не о частном доме, а об общественном заведении, следует руководствоваться другими показателями.

Однако для таких помещений производительность вентиляции рассчитывается индивидуально, в ходе проектирования системы (или здания в целом), и кратность воздухообмена считается только дополнительным, проверочным показателем.

Заключение

Несмотря на то, что калькулятор расчета вентиляции, дает только приблизительные данные, он позволит примерно представлять необходимую производительность приточно-вытяжной вентиляции и проверить данные, представленные фирмой, монтирующей систему. Знание того, как рассчитать вентиляцию на бытовом уровне, поможет также при самостоятельной установке принудительно проветривающих помещение установок.

Расчет систем вентиляции онлайн калькуляторами

• Главная ➦ 
• Расчет вентиляции

УКР | РУС

Содержание статьи:

• Расчет расхода наружного воздуха.
• Расчет скорости.
• Расчет эквивалентного размера.
• Расчет калорифера

✔ Проектирование воздухообмена начинается с технического расчета, который можно разделить на пять основных пунктов:

1. Определение производительности вентиляции.
2. Выяснение допустимых параметров по шуму и электрической возможности объекта
3. Аэродинамический расчет для выяснения силы сопротивления (подбор размеров).
4. Вычисление тепловой мощности калорифера.

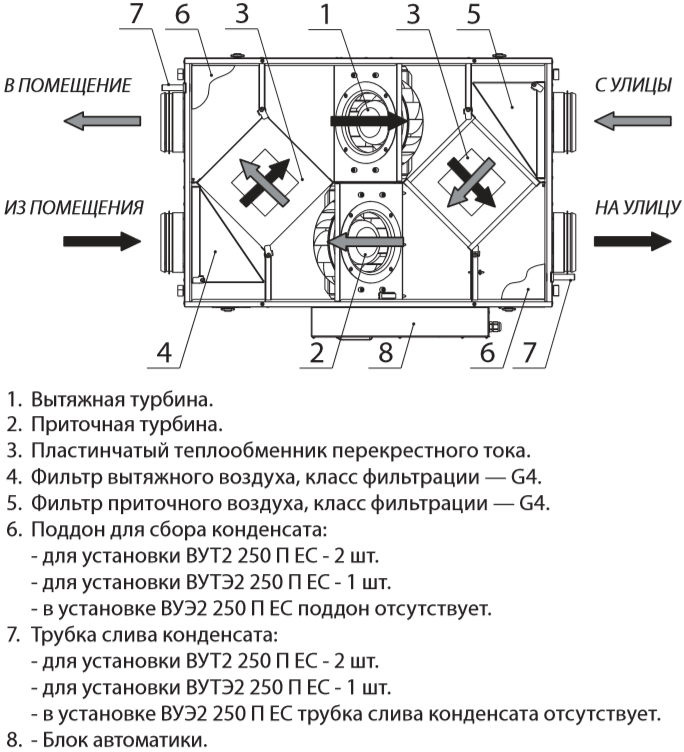

5. Подбор вентиляционного оборудования (вентиляторов, калорифера, глушителей шума и др.), согласно правил по защите от шума, уровня сопротивления, объема воздухообмена и необходимого обогрева притока.

Расчет минимальной производительности вентиляции в нежилых и не производственных помещениях (офисах, школах, аудиториях, магазинах)

Расчет объема воздухообмена базируется на гигиенических нормах, требованиях комфортности:

Согласно ДБН В.2.5-67:2013 Украины, минимальный расход внешнего воздуха, по определенной квадратуре и количества людей, определяют согласно ДСТУ EN 15251 по формуле:
Q_tot = n * q_p + S * q_B, где
n – количество людей;
S – квадратура помещения;
q_p – удельный расход внешнего воздуха на каждого пребывающего;
q_B – удельный расход наружного воздуха, нужный для разбавления концентраций выделяемой мебелью, штукатуркой, бетоном, краской и др.


Таблица с онлайн калькуляторами вычисления вентиляции в нежилых зданиях.

Площадь: м2		Людей:
Условия микроклимата	Минимальный расход воздуха для разбавления вредных веществ от строительных материалов, м3/час
	Низкое загрязнение	Среднее загрязнение	Высокое загрязнение
Супер оптимальные
Оптимальные
Допустимые

Уровень загрязнения зависит от используемых материалов при ремонте и эксплуатации. Дом имеет низкий уровень концентрации вредных веществ, если:

Расчет вентиляции для жилых домов.

В ДБН В.2.5-67:2013 Украины есть приложение Х.2 с таблицей Х.4, где в зависимости от площади комнат и числа жильцов, можно рассчитать суммарную мощность вентиляции, которая требуется. В зависимости от конкретной ситуации или характеристик жильцов, можно выбирать разные условия микроклимата. Например, детям или пожилым людям со слабым здоровьем, можно спроектировать более высокие условия комфорта.

Таблица с онлайн калькуляторами вычисления вентиляции в домах и квартирах.

В данной таблице запрограммировано автоматическое вычисление приточного и вытяжного объема, согласно методики расчета по ДСТУ Б EN 15251. Так как каждое жилище требует индивидуального просчета, необходимо выбирать большее из результатов значений. Например, если при пересчете производительности, исходя из квадратуры жилой площади, значение больше чем при пересчете на число жильцов, следует выбирать большее значение.

Sобщая: m2	Sжилая: m2	Vобщий: m3	Nлюдей:
Зоны:	Допустимые условия	Оптимальные условия	Супер оптимальные
Min воздухообмен (потолки = 2500 мм)
Min воздухообмен (потолки > 2500 мм)
Расчет притока (по кол-ву людей)
Расчет притока (по жилой площади)
Вытяжка из кухни
Вытяжка из ванной
Вытяжка из туалета
Совмещенный сан узел

✔ Для расчета вентиляции на разбавление вредных выделений от других источников, существуют другие параметры для расчета. Вот некоторые из них:

Расчет скорости воздуха в воздуховоде:

✔ При проектировании аэрации, одним из главнейших параметров является скорость в вентиляционном канале. От него зависит величина аэродинамического противодействия, а также величина гула. Согласно норм Украины для жилых зданий, скорость нужно брать не более 4-5, для коммерческих 6-8, для производственных 8-12. Эти требования, нужны для защиты от шума, а также вывод значений аэродинамических сопротивлений в технически обоснованные.

✔ Чтобы получить значение V в определенном сечении, необходимо объём разделить на площадь поперечного сечения, F, умноженное на число секунд в часе (т.е. 3600). Выглядит формула вот так:
V = L/3600*F;

Для удобства расчета, можно воспользоваться онлайн калькулятором, где в первое окошко нужно ввести объем расхода на участке воздуховода L, а во второе окошко диаметр воздуховода. Результатом получаем V.

L, м3/ч	d, мм	V, м/с

Расчет эквивалентного сечения воздуховода:

✔ Из-за ограниченной высоты потолков или других архитектурных особенностей здания, круглые воздуховоды не всегда подходят для монтажа на объекте.

Прямоугольные каналы, могут более компактно приживаться к стене или потолку комнаты. Для этой цели есть метод пересчета без потерь расхода воздуха и увеличения сопротивления в системе.

✔ Для расчета эквивалентного сечения круглого диаметра из прямоугольного размера, необходимо стороны приумножить друг на друга, потом это значение умножить на 4 и разделить на 3,14 (п). Из этого результата извлечь корень квадратный. Выглядит формула вот так:
D = √(a*b*4)/3.14;

Для удобства, можно воспользоваться онлайн калькулятором пересчета, где окошки для ввода данных – это размеры прямоугольного канала в миллиметрах. Результатом получаем эквивалентный диаметр.

a, мм	b, мм	D, мм

Расчет калорифера:

✔ В холодный период года, нагнетательный воздух необходимо предварительно обогреть. Для этой цели систему необходимо укомплектовать воздухонагревателем с необходимой автоматикой.

✔ Для расчета количества тепла для подогрева при проектировании вентиляции, необходимо расход приумножить на плотность, ρ (при температуре +22, ρ=1,2), умножить на удельную теплоемкость, С (1,005), умножить а разницу температур приточного и наружного воздуха ▲t, Cº = tп – tн, и разделить на 3600. Формула выглядит вот так:
Q,кВт = L*ρ*c*(tп – tн)/3600;

▲t, Cº	L, м3/ч	Q, кВт

Заказать услугу:




Калькулятор вентиляции | Owens Corning Roofing

Позвольте Owens Corning Roofing помочь вам точно рассчитать, какая вентиляция вам потребуется для здорового и сбалансированного чердака, с помощью нашего 4-ступенчатого калькулятора вентиляции.

Введите площадь в квадратных футах

Рассчитайте или введите площадь в квадратных футах чердака или помещения, подлежащего вентиляции

Ширина (футы)

Просмотр результатов

1.

Площадь в квадратных футах

Требования к вентиляции

Выберите свои требования. ^* Owens Corning рекомендует использовать сбалансированную систему вентиляции в соответствии с директивой US FHA 1/150 . Узнать больше

1:150 (рекомендуется)

На основании вашего 1100 кв. футов и этого руководства вам потребуется как минимум:

528
кв. дюйм

Выхлоп0047 (Возле конька крыши)

528
кв. дюйм

Впуск NFVA
(На потолке / под карнизом)

2.

Требования к вентиляции

Требования к вентиляции

Выпуск избыточного тепла5

дом.

Следующие опции продукта позволят вам достичь NFVA выхлопа 528 квадратных дюймов.

Коньковые вентиляционные отверстия

Крышные вентиляционные отверстия

• Требуется 27 линейных футов. Количество для заказа: 7 шт.
• Требуется 30 погонных футов. Количество для заказа: 8 шт.
• Требуется 43 линейных фута. Количество в заказе: 3 рулона.
• Требуется 36 линейных футов. Количество для заказа: 2 рулона.

3.

Продукты для вытяжки

Продукты для системы всасывания

Позволяет прохладному сухому воздуху поступать на чердак.

Следующие опции продукта позволят вам достичь NFVA на впуске 528 квадратных дюймов.

• Требуется 53 линейных фута. Количество для заказа: 14 шт.

Воздухозаборник под карнизом

• Требуется 14–33 шт. Кол-во для заказа: 33 шт. 4×16″ | 20 шт. 6×16″ | 14 штук 8×16 дюймов. *Эти продукты не предлагаются Owens Corning. 389 штук 3 дюйма | 829 штук 2 дюйма. *Эти продукты не предлагаются компанией Owens Corning.

4.

Всасывающие устройства

Следующие шаги:

Вентиляция крыши

Вентиляционные изделия

Ознакомьтесь с вентиляционными изделиями Owens Corning

Просмотрите изделия

Кровля

Готовы построить свою крышу™?

Build Your Roof™ позволяет вам выбрать каждый слой и компонент, входящие в вашу кровельную систему Total Protection Roofing System®, чтобы вы получили крышу, которую хотите защитить для своего дома.

Узнать больше

Калькулятор CFM

Создано Кеннетом Аламбра

Отзыв Войцеха Сас, доктора философии и Джека Боуотера

Последнее обновление: 04 января 2023 г.

Содержание:
• Требования к воздухообмену в помещении в час
• Что такое CFM? Как рассчитать CFM для комнаты?
• Формула воздухообмена в час
• Как пользоваться нашим калькулятором CFM?
• Пример расчета расхода воздуха в CFM
• Хотите узнать больше?

Этот калькулятор CFM поможет вам определить требуемый расход воздуха в единицах CFM для любой площади помещения и воздухообмена в час или ACH. Но что означает CFM? В статье мы объясняем значение CFM вместе с вычислительным примером . Наш инструмент также работает как калькулятор воздухообмена в час при использовании в обратном порядке.

С помощью этого калькулятора вы также узнаете, как рассчитать расход воздуха в кубических футах в минуту (кубических футов в минуту), как рассчитать кубические футы в минуту для помещения с любой площадью пола и высотой потолка и как рассчитать воздухообмен в час. Вы также можете узнать, как мы можем использовать формулу для воздушного потока CFM, чтобы получить формулу изменения воздуха в час. Продолжайте читать, чтобы начать учиться.

Требования к воздухообмену в помещении в час

В любом здании есть множество помещений с различными функциями и назначением. Обычно в обычном доме мы находим гостиную, спальню, столовую, кухню и ванную комнату. На большинстве рабочих мест у нас обычно есть вестибюль или приемная, коридоры, конференц-залы, офисы, туалеты и многое другое. Каждая комната имеет определенное назначение, и мы остаемся в каждой комнате разное количество времени в течение дня.

В зависимости от того, чем мы занимаемся в комнате, вентиляция , необходимая для поддержания притока свежего воздуха, изменится. Наличие адекватной вентиляции и воздушного потока в помещении необходимо для дыхания и для правильной работы некоторых приборов и оборудования.

Кроме того, при правильной вентиляции мы можем контролировать влажность и температуру в помещении и быстро удалять любые запахи, испарения и даже частицы, которые могут остаться , как на кухне или в гостиной .

Чтобы удалить эти загрязнители воздуха, мы должны изменить воздух в помещении, вводя новые объемы воздуха. В зависимости от помещения нам может потребоваться несколько воздухообменов в час, чтобы достичь желаемого уровня 9.0166 качество воздуха в этой комнате. Вот некоторые типичные значения рекомендуемых воздухообменов в час для некоторых наиболее распространенных типов помещений:

8

Residential

8 9000 5-6 9000 5-6 9000 5-6 9000 9000 5-6 9000 5-6 9000 5-6 9000 5-6 9000 9000 5-6 5-6 9000 5-6 9000 9000 9000

0003

Здание/Помещение	Воздухообмен в час (ACH)
Приборы	3-4
спальни	9000 5-6 9000
Bathrooms	6-7
Living rooms	6-8
Kitchens	7-8
Laundry room	8-9
Non-residential
Offices
Business offices	6-8
Canteens	7-12
Conference rooms	8-12
Medical procedure offices	9 -10
Copy rooms	10-12
Main computer rooms	10-14
Smoking area	13-15
Restaurants
Dining area	8-10
Food staging	10-12
Kitchens	14-60
Bars	15-20
Public places
Hallways	3-5
Waiting rooms	4-8
Banks	4-8
Hospital wards	6-8
Gymnasiums	6-10
Malls and retail stores	6-10
Lavatories	6-15
Classrooms	6-20
Foyers	8-10
Churches	8-12
Theatres and auditoriums	8-15
Restrooms	10-12
Swimming pools	10-15
Hospital facilities	10-20
Auditoriums	12-14
. Курительные комнаты	15-20

Мы рассмотрим ОДИН ВОПРОС В час или 1 ACH .0166 однократно с новым воздухом в течение часа. Например, в помещении объемом 30 м³, в котором требуется четыре воздухообмена в час, потребуется 30 м³ × 4 = 120 м³ воздуха, чтобы пройти через него в течение часа.

Расчет требований к воздушному потоку для помещения поможет нам решить, какие действия предпринять для обеспечения качественного воздуха в любом помещении. Кроме того, выбор правильной техники для нашего дома часто приводит к снижению счетов за электроэнергию. В следующих разделах давайте узнаем о значении CFM и узнаем, как рассчитать расход воздуха в единице CFM, которая является наиболее часто используемой единицей измерения, используемой для измерения расхода воздуха.

🙋 Знаете ли вы, что относительная влажность и температура связаны с температурой точки росы? Проверьте наш калькулятор точки росы, чтобы узнать больше.

Что такое ОВЛХ? Как рассчитать CFM для комнаты?

CFM, или кубический фут в минуту, — это единица измерения объемного расхода (обычно для вентиляторов). Чтобы рассчитать CFM, мы должны определить объем любой комнаты в кубических футах, умножить его на рекомендуемый ACH и разделить все на 60 минут в час. Ниже приведена формула для расхода воздуха CFM:

воздушный поток = площадь пола помещения × высота потолка (футы) × ACH / 60

где:

• воздушный поток – требуемый объемный расход воздуха по помещению в блоке CFM;
• Площадь помещения – Площадь помещения;
• высота потолка – Средняя высота помещения от пола до потолка в футах; и
• ACH – Воздухообмен в час требуется для данного помещения.

Формула воздухообмена в час

Поскольку вы уже знаете, что означает CFM, у вас не должно возникнуть проблем с оценкой соответствующего параметра ACH.

Если вам необходимо определить скорость воздухообмена в помещении, при условии, что вы знаете его объем и воздушный поток, мы можем преобразовать формулу для воздушного потока CFM, чтобы получить формулу ACH, как показано ниже:

ACH = 60 × воздушный поток / объем помещения

Обратите внимание, что объем помещения также должен быть указан в кубических футах и воздушный поток также в кубических футах в минуту .
Вы можете использовать наш преобразователь объема, если у вас когда-либо будет объем комнаты в разных единицах измерения.

Как пользоваться нашим калькулятором CFM?

Пользоваться нашим калькулятором CFM очень легко и просто. Все, что вам нужно сделать, это:

1. Введите размеры комнаты (длина и ширина для прямоугольной).

2. Если вы знаете площадь комнаты , которую вы рассматриваете, вы можете вместо этого ввести это значение в калькулятор вместе с высота потолка .

3. Из таблицы воздухообмена в час выберите желаемый ACH для ввода в наш калькулятор.

4. Калькулятор мгновенно выдаст вам расход воздуха в CFM и других единицах измерения.

Чтобы использовать наш калькулятор кубических футов в минуту как калькулятор воздухообменов в час , просто сначала введите расход воздуха, а затем размеры помещения. В результате вы получите значение воздухообмена в час.

Пример расчета расхода воздуха в кубических футах в минуту

Предположим, мы хотим установить систему вентиляции, которая обеспечит 8 ACH на домашнюю кухню площадью 250 футов² с высотой потолков 8 футов . Используя формулу для расхода воздуха в кубических футах в минуту, мы можем оценить требуемый объемный расход воздуха в кубических футах в минуту для кухни, как показано ниже:

расход воздуха (кубометров в минуту) = площадь пола × высота потолка × ACH / 60

воздушный поток = 250 фут³ × 8 футов × 8 АЧ/60

воздушный поток = 2000 футов × 8 ACH / 60

воздушный поток = 266,6666 CFM ≈ 266,67 CFM

Мы теперь знаем, что мы должны установить систему, которая может поучить.
