Онлайн калькулятор расчета вентиляции – Строительство и ремонт

Для правильного выполнения расчета вентиляции в частном или общественном понимании недостаточно просто воспользоваться онлайн-калькулятором или взять данные из справочных таблиц. Необходимо понимать, как и почему принимаются нормативные показатели и как применить их к конкретным вычислениям.

Содержание статьи

1 Кратность воздухообмена
2 Расчет вентиляции помещения в зависимости от числа людей
3 Заключение
- 3.1 Похожие статьи

Кратность воздухообмена

Этот критерий чаще всего используется для упрощенного расчета системы вентиляции. Под термином «кратность воздухообмена» (в английской терминологии air exchange rate) понимают обмен воздушных масс, выражающихся количеством за час. Причем в зависимости от способа эксплуатации помещения учитывается либо число обменов для помещения в целом, либо кратность с учетом площади (объема). Ниже приведена таблица с нормативными данными для помещений частного дома или общественного здания.

При этом подразумевается, что приток воздуха идет естественным путем, а кратность считается для вытяжной вентиляции. Расчетная температура в холодный период указывается для того, чтобы при вычислениях компенсировать излишнюю сухость воздуха за счет действия отопительных приборов.

Таблица 1. Кратность воздухообмена по площади или назначению помещений.

При использовании таблицы важно обратить внимание: кратность указывается в расчете на площадь помещения, а в нашем онлайн-калькуляторе расчет ведется для объема.

При этом пользователь теряется – какое значение кратности применить в калькуляторе вентиляции, если максимальное значение не соответствует норме для жилых помещений? Здесь придется делать поправку на пересчет кратности для объема или воспользоваться ориентировочными цифрами (СНиП 2.08.01-89) из таблицы ниже.

Таблица 2. Кратность воздухообмена для помещений общего или специального назначения.

Применяя показатель, соответствующий жилым комнатам или спальням, равный единице, получаем требуемую производительность вентиляционной системы (м.

куб./час).

Основой расчета вентиляции онлайн является формула

L = V х Kp

здесь V — объем комнаты (произведение площади на высоту), м.куб.;

Kp — кратность воздухообмена согласно санитарно-гигиеническим нормам, 1/ч.

Для жилой комнаты с площадью 20 м.кв. и высотой 2,5 м требуемая мощность вентиляции составит

L = (20 х 2,5) х 1 =50 м.куб.

При использовании данных первой таблицы расчет ведется без учета высоты помещения, то есть

L = S х Kp

здесь S — площадь помещения, м.кв.;

Kp — кратность воздухообмена согласно нормам, 1/ч.

Для тех же размеров комнаты (20 м.кв.) необходимый объем воздуха в час

L = 20 х 3 = 60 м.куб.

Данный метод вычислений дает более высокие требования к системе вентиляции, поэтому предпочтительным считается предыдущий вариант вычислений. При указании в таблице объема воздуха на помещение именно эти цифры используют для дальнейшего подбора компонентов вентиляционной системы.

Расчет вентиляции помещения в зависимости от числа людей

Второй сравнительно простой способ вычисления производительности вентиляционной системы – по числу находящихся в помещении людей. При этом в калькулятор вентиляции достаточно внести число пользователей и указать степень их активности.

Вычисления ведутся по формуле

L = N х L_норм

Где L — необходимая производительность вентилирующей системы, м3/ч;

N — число людей;

L_норм — расход воздушной смеси на человека, согласно нормативам (объем).

Последний показатель принимается согласно санитарно-гигиеническим нормам:

спокойствие (отдых, сон) — 20 м3/ч;

умеренная активность — 40 м3/ч;
активная деятельность (физическая работа, тренировки) — 60 м3/ч.

Таким образом, для комнаты с теми же, что и в предыдущем примере расчета вентиляции, размерами (20 м.кв.) при одновременной умеренной активности 5 человек (офисная работа) потребуется мощность системы

L = 5 х 40 = 200 м.куб.

Если речь идет не о частном доме, а об общественном заведении, следует руководствоваться другими показателями.

Однако для таких помещений производительность вентиляции рассчитывается индивидуально, в ходе проектирования системы (или здания в целом), и кратность воздухообмена считается только дополнительным, проверочным показателем.

Заключение

Несмотря на то, что калькулятор расчета вентиляции, дает только приблизительные данные, он позволит примерно представлять необходимую производительность приточно-вытяжной вентиляции и проверить данные, представленные фирмой, монтирующей систему. Знание того, как рассчитать вентиляцию на бытовом уровне, поможет также при самостоятельной установке принудительно проветривающих помещение установок.

Расчет вентиляции помещений примеры расчета и калькулятор

Общее описание калькулятора

Состоит из 4 блоков. Необходимо указать 4 параметра, чтобы узнать стоимость работ. Ниже подробно описан каждый из них:

Тип помещения

Это ключевой показатель. Дело в том, что назначение здания напрямую связано с видом оборудования, его мощностью, размерами и сложностью. Посмотрите на разницу:

Жилые объекты — квартиры, частные дома обустроить проще и дешевле всего. Тут ставятся преимущественно вытяжные системы, однако можно смонтировать и приточные, с очисткой и подачей теплого воздуха. Благодаря этому осуществить расчет очень легко;
Производственные цеха —
изготовление пищи, инструментов, станков и т. п. Все они подразумевают наличие машин и обилия людей в помещениях. Вдобавок в окружение выбрасывается масса мусора;
Медицинские учреждения — самые сложные и дорогие сети разворачиваются в этом секторе. Тут присутствуют разные по уровню чистоты категории комнат, потому системы получаются сложными;
Коммерческие зоны — под магазины, образовательные, сервисные и любые другие объекты созданы отдельные требования. Для работников и посетителей они разные в силу отличия активности. Грузчикам, устающим и много двигающимся, требуется 50-60 куб. м/ч, а обычным людям 30. Таких деталей масса. Они разбираются уже индивидуально (читайте в разделе с описанием формул расчета помещений, что описаны далее).

Полезно знать: воздуховоды для СВ делаются из нержавеющей стали. Ее толщина увеличивается пропорционально сечению трубы — 5 мм для изделий до 200 мм, 7 мм для продуктов с диаметром от 500 мм.

Тип вентиляции

Их всего 3. Они разнятся по назначению и сложности обустройства. Ниже описание каждой:

Расчет приточной системы вентиляции: этот тип СВ обеспечивает свежий приток в помещение. Он используется в случаях, когда естественных отверстий вроде окон и дверей недостаточно для этих целей. Представьте торговый центр, в котором множество людей и всего 2 входа, может несколько окон. При большом скоплении народа, помещение быстро заполняется углекислым газом (CO2). Вместе с процессом закачки происходит следующее:

Сушка — предотвращает духоту. Препятствует возникновению плесени, грибов, насекомых;
Увлажнение — нормализует состояние атмосферы, избавляя людей от головной боли и шелушения кожи;
Нагревание — СВ может служить еще и отопительной системой;
Фильтрация — происходит очистка от пыли, жиров и т. п.

Расчет системы вентиляции выполняется на этапе строительных и ремонтных работ в зданиях различного назначения. Например, в кальянной можно легко добиться полного удаления дыма в реальном времени. Да так, что даже рядом сидящий человек не будет ощущать его запаха.

Калькулятор вытяжной вентиляции: как можно догадаться из названия, этот тип СВ предназначен исключительно для отведения загрязненных воздушных масс. Вместе с последним обычно приходится удалять температуры, а иногда и мусор. Подобные системы обязательны для всех помещений. Обычно шахты располагаются на кухне и в санузле, если речь идет о многоквартирном доме. Сама же сеть делится на 2 вида — общеобменная и местная. Первая представляет собой централью ветку каналов, вторая — это локальные отсосы, размещающиеся надо техникой. Те также делятся на несколько вариаций:

Зонты;
Шкафы;
Конусы (настенные и подвесные).

Он-лайн калькулятор вытяжной вентиляции позволяет определить ориентировочную цену на готовые решения для любых помещений.

Приточно-вытяжная: комбинированная система, совмещающая оба типа. Позволяет организовать полноценную сеть воздухообмена с фильтрацией. Вы легко можете управлять влажностью, температурой и скоростью потока. Расчет вытяжной вентиляции с притоком имеет смысл производить для всех крупных зданий и цехов.

Полезно знать: компания «АВИК» не только соблюдает требования СНиП. Мы также прибегаем к помощи Р НП «АВОК» 7.3-2007 и разработок частных организаций. Это позволяет добиться качества, соответствующего мировым стандартам.

Площадь

Вентиляция объекта 10000 кв. м.

Обычно мы работаем с объектами площадью более 100 кв. м., однако готовы обсудить обустройство и менее крупных зданий. «АВИК» — это компания, располагающая тяжелыми подъемниками для обслуживания ангаров и заводов. Мы привыкли создавать масштабные проекты. На складах в обилие представлено профессиональное оборудование, в том числе и повышенной мощности.

В нашем онлайн калькуляторе вентиляции представлены помещения, максимальный размер объекта которых 10000 кв. м. Для более крупных зданий мы вычисляем стоимость индивидуально, т. к. с увеличением площади сильное влияние на цену оказывают детали. И разница с примерными показателями может внушительно отличаться. Лучше позвоните и доверьте это дело менеджеру.

Монтаж

Опция позволяет посмотреть цену с установкой и без. Выбрав второй вариант, вы получите комплект с материалами и креплениями. Сам же монтаж обычно занимает от 4 до 7 дней.

Выставив все 4 параметра, вы сможете узнать финальную сумму.

Что способно изменять стоимость

Мощность вентиляторов — она устанавливается в зависимости от потребностей;
Тип вентиляторов — бывают обычные модели и снабженные калориферами для отопления;
Изоляция — от шума, тепла;
Размеры труб — индивидуальные параметры

Дополнительные элементы всегда повышают стоимость сети.

Полезно знать: проектные работы выполняют от 6 до 12 дней. Все зависит от сложности и размеров обслуживаемого здания.

Насколько точная сумма отображается

Калькулятор выдает примерную стоимость реализации, а точная рассчитывается после создания сметы. Сперва к вам приезжает замерщик, исследует помещение. Он сохраняет нижеуказанные данные:

Материал стен;
Тип потолка, пола;
Размеры комнат и подсобных узлов;
Аэродинамические свойства объекта;
Состояние воздуха на территории;
Тип предприятия.

Составление сметы: перед ней реализуется монтажная схема, учитывающая основные параметры. Тут же производятся финальные расчеты вентиляции, на основе которых изготавливается смета. В ней прописываются все материалы, детали вплоть до крепежа.

Полезно знать: специалист на объект выезжает бесплатно.

В завершение проводится согласование с заказчиком. Проект переходит в последнюю стадию, подразумевающую оформление бумаг по ГОСТам.

Полученная в калькуляторе сумма способна измениться как в большую, так и в меньшую сторону после проведения всех замеров.

Полезно знать: в СаНПин точно указываются допустимые нормы воздухообмена, а также максимальные показатели для вредных веществ в окружении. Помимо СНиПов под номерами 2.04.05-91 и 41-01-2003, существуют и санитарные стандарты. Сегодня это ГН 2.2.5.3532-18.

Примеры ручного расчета

Это довольна сложная задача, которой должны заниматься специалисты. Часто некоторые компании предлагают лишь обустройство жилых и коммерческих зон. В основном такой подход выбирается из-за низкого уровня квалификации. У них нет невозможности проводить сложные операции, при которых можно учесть мощности цехового оборудования, его отходы, испарения, количество людей и т. д.

Пример расчета в производственном цехе

По формуле вычисляются излишки теплоотдачи Q = Tu + (3,6S – pTu * (Tz – Tp) / p * (T1 – Tp)

Потом рассчитываются горючие и просто токсичные испарения по формуле Q = Qu + (X – Qu (Zm – Zp) / (Zu – Zp):

Tu — объем, отводимый отсосами;
S — тепло, появляющееся в процессе работы;
p — теплоемкость;
Tz — t выделяемого воздуха, который предстоит вывести из здания с помощью локальной системы;
T1 — t выделяемых масс, которые будут удалены с помощью общеобменной сети;
Tp — t входящих потоков.

Zm (мг/м³) — удаляемые локальными откосами токсины;
Zp (мг/м³) — число выбрасываемых в окружение ядов;
Zu (мг/м³) — выводимые токсины;
X (мг/ч) — объем токсинов, возникающих за 1 час функционирования цеха.

При расчете воздухообмена в цехе также надо вычислить показатели по влаге. Делается это с помощью формулы Q = Qu + (V – 1,2 (Pl – Pk) / (P1 – Pk)):

V (мг/ч) – входящая в помещение за 1 час влага;
Pl (гр/кг) — удаленный пар;
Pk (гр/кг) — содержание влаги в притоке;
P1 (гр/кг) — объем пара, выводимого центральной сетью.

Также учитывается персонал — Q = C * f, где C указывает на число рабочих, а f на количество затрачиваемого одним человеком воздуха.

Пример расчета в магазине

Здесь используется вышеуказанная формула, соотносящая количество людей с потребляемым ими ресурсами. Однако для торговых площадей действуют свои правила. Здесь имеет место учет активности персон. Для работников обычно ставится показатель 60 м³/ч, а для клиентов 20 м³/ч. Также подбирается разная температура:

Мало передвигается (кассир) — 22-24 °C при скорости подачи воздуха 0,1 м/с;
Периодически ходит (охранник) — 21-24 °C, при скор. 0,1 м/с;
Двигается, носит легкие объекты (мерчандайзер, раскладчик) — 19-21 °C при скор. 0,2 м/с;
Много ходит, носит объекты до 10 кг (грузчик в зале) — 17-21 °C, скор. вентиляторов 0,2 м/с;
Много передвигается и носит тяжелые вещи весом более 10 кг (грузчик на складе) — 16-20 °C, скор 0,3 м/с.

Влажность всегда выставляется в диапазоне 40-60%. Летом больше, зимой меньше, т. к. в холодный период может создаваться эффект мокрой одежды на морозе.

Особенности расчета в горячем цехе и на кухне

К данному сектору предъявляются особые требования. Здесь активно задействуются местные вытяжки. Они должны работать при скорости в 0,35 м/с. Это значит, что и подача будет осуществляться в аналогичном темпе. Количество же воздуха на 1 человек не должно быть ниже 100 м³/ч. А температуры варьируются от +16 до +27.

Расчет вытяжной вентиляции производится по формуле S=3600*X *B.

S (м³/ч) — расход воздуха;
X (м/с) — скорость движения;
B (м²) — сечение.

Параллельно вычисляются показатели затрат воздуха в конвективном потоке и количество удаляемой зонтом отработки.

Особенности расчета СВ в чистых помещениях

В медицинских учреждениях добавляются требования к чистоте и качеству воздуха. Все комнаты в здании делятся на 4 категории:

Очень чистые — «А»: в родильных залах, ожоговых и т. п. отделениях количество микроорганизмов должно быть не более 200 КОЕ/1 м³ до начала, и не выше 500 во время работы;
Обычные — «Б»: в перевязочных, лабораториях и т. д. показатель ниже. Он равен >500 и >750 КОЕ/1 м³;
Условно чистые — «В»: коридоры возле операционных и родильных. Тут >750 и >1000 КОЕ/1 м³.

Есть еще грязные блоки — «Г», но к ним особых требований не предъявляется.

Узнайте цену с помощью калькулятора

Выполните подбор приточной или вытяжной системы прямо сейчас. Посмотрите каталог с готовыми решениями — в нем также указаны цены. Это поможет сориентироваться в затратах. Либо позвоните нашим специалистам, чтобы они произвели вычисления на основе имеющейся информации.

как рассчитать вентиляционную мощность вручную и на калькуляторе

Содержание

Санитарные требования нормативных документов
Определение расхода воздуха по кратности
Онлайн-калькулятор в помощь
Выясняем воздухообмен по числу жильцов
Пример расчета и обустройства вентиляции
Вычисляем диаметры вентканалов
Подбираем высоту труб
Как упростить задачу — советы
Причины проблем с вентиляцией
Как рассчитать воздухообмен?
Примеры расчетов объема воздухообмена
Как подобрать сечение воздуховода?
Выводы и полезное видео по теме

Задача организованного воздухообмена комнат жилого дома либо квартиры – вывести лишнюю влагу и отработанные газы, заместив свежим воздухом. Соответственно, для устройства вытяжки и притока нужно определить количество удаляемых воздушных масс – произвести расчет вентиляции отдельно по каждому помещению. Методики вычислений и нормы расхода воздуха принимаются исключительно по СНиП.

Санитарные требования нормативных документов

Минимальное количество воздуха, подаваемое и удаляемое из комнат коттеджа вентиляционной системой, регламентируется двумя основными документами:

«Здания жилые многоквартирные» — СНиП 31-01-2003, пункт 9.
«Отопление, вентиляция и кондиционирование» — СП 60.13330.2012, обязательное Приложение «К».

В первом документе изложены санитарно-гигиенические требования к воздухообмену в жилых помещениях многоквартирных домов. На этих данных и должен базироваться расчет вентиляции. Применяется 2 типа размерности – расход воздушной массы по объему за единицу времени (м³/ч) и часовая кратность.

Справка. Кратность воздухообмена выражается цифрой, обозначающей, сколько раз в течение 1 часа полностью обновится воздушная среда помещения.

Проветривание — примитивный способ обновления кислорода в жилище

В зависимости от назначения комнаты приточно-вытяжная вентиляция должна обеспечивать следующий расход либо количество обновлений воздушной смеси (кратность):

гостиная, детская, спальня – 1 раз в час;
кухня с электрической плитой – 60 м³/ч;
санузел, ванная, туалет – 25 м³/ч;
для топочной с твердотопливным котлом и кухни с газовой плитой требуется кратность 1 плюс 100 м³/ч в период работы оборудования;
котельная с теплогенератором, сжигающим природный газ, — трехкратное обновление плюс объем воздуха, потребного для горения;
кладовка, гардеробная и прочие подсобные помещения – кратность 0.2;
сушильная либо постирочная – 90 м³/ч;
библиотека, рабочий кабинет – 0.5 раз в течение часа.

Примечание. СНиП предусматривает снижение нагрузки на общеобменную вентиляцию при неработающем оборудовании либо отсутствии людей. В жилых помещениях кратность уменьшается до 0.2, технических – до 0.5. Неизменным остается требование к комнатам, где расположены газоиспользующие установки, — ежечасное однократное обновление воздушной среды.

Выброс вредных газов за счет природной тяги — самый дешевый и простой способ обновлять воздух

В п. 9 документа подразумевается, что объем вытяжки равен величине притока. Требования СП 60.13330.2012 несколько проще и зависят от числа людей, находящихся в помещении 2 часа и более:

Если на 1 проживающего приходится 20 м² и более площади квартиры, в комнаты обеспечивается свежий приток в объеме 30 м³/ч на 1 чел.
Объем приточного воздуха считается по площади, когда на 1 жильца приходится меньше 20 квадратов. Соотношение такое: на 1 м² жилища подается 3 м³ притока.
Если в квартире не предусмотрено проветривание (отсутствуют форточки и открывающиеся окна), на каждого проживающего необходимо подать 60 м³/ч чистой смеси независимо от квадратуры.

Перечисленные нормативные требования двух различных документов вовсе не противоречат друг другу. Изначально производительность вентиляционной общеобменной системы рассчитывается по СНиП 31-01-2003 «Жилые здания».

Результаты сверяются с требованиями Свода Правил «Вентиляция и кондиционирование» и при необходимости корректируются. Ниже мы разберем расчетный алгоритм на примере одноэтажного дома, показанного на чертеже.

Определение расхода воздуха по кратности

Данный типовой расчет приточно-вытяжной вентиляции выполняется отдельно для каждой комнаты квартиры либо загородного коттеджа. Чтобы выяснить расход воздушных масс по зданию в целом, полученные результаты суммируются. Используется довольно простая формула:

Расшифровка обозначений:

L – искомый объем приточного и вытяжного воздуха, м³/ч;
S – квадратура помещения, где рассчитывается вентиляция, м²;
h – высота потолков, м;
n – число обновлений воздушной среды комнаты в течение 1 часа (регламентируется СНиП).

Пример вычисления. Площадь гостиной одноэтажного здания с высотой потолков 3 м составляет 15.75 м². Согласно предписаниям СНиП 31-01-2003, кратность n для жилых помещений равна единице. Тогда часовой расход воздушной смеси составит L = 15.75 х 3 х 1 = 47.25 м³/ч.

Важный момент. Определение объема воздушной смеси, удаляемой из кухни с газовой плитой, зависит от устанавливаемого вентиляционного оборудования. Распространенная схема выглядит так: однократный обмен согласно нормативам обеспечивает система естественной вентиляции, а дополнительные 100 м³/ч выбрасывает бытовая кухонная вытяжка.

Аналогичные расчеты делаются по всем остальным комнатам, разрабатывается схема организации воздухообмена (естественной или принудительной) и определяются размеры вентиляционных каналов (смотрим пример ниже). Автоматизировать и ускорить процесс поможет расчетная программа.

Онлайн-калькулятор в помощь

Программа считает требуемое количество воздуха по кратности, регламентируемой СНиП. Просто выберите разновидность помещения и введите его габариты.

Примечание. Для котельных с газовым теплогенератором калькулятор учитывает только трехкратный обмен. Количество приточного воздуха, идущего на сжигание топлива, нужно прибавлять к результату дополнительно.

Выясняем воздухообмен по числу жильцов

Приложение «К» СП 60.13330.2012 предписывает производить расчёт вентиляции помещения по простейшей формуле:

Расшифруем обозначения представленной формулы:

L – искомая величина притока (вытяжки), м³/ч;
m – объем воздушной чистой смеси в расчете на 1 чел., указанный в таблице Приложения «К», м³/ч;
N – количество людей, постоянно находящихся в рассматриваемой комнате 2 часа в день и более.

Очередной пример. Резонно предположить, что в той же гостиной одноэтажного дома два члена семьи пребывают длительное время. Учитывая, что проветривание организовано и на каждого жильца приходится свыше 20 квадратов площади, параметр m принимается равным 30 м³/ч. Считаем количество притока: L = 30 х 2 = 60 м³/ч.

Важно. Заметьте, полученный результат больше значения, определенного по кратности (47.25 м³/ч). В дальнейшие расчеты следует включить цифру 60 м³/ч.

Результаты подсчетов лучше сразу нанести на планировку этажа здания

Если количество проживающих в квартире настолько велико, что каждому человеку отведено меньше 20 м² (в среднем), то представленную выше формулу использовать нельзя. Правила указывают: в данном случае площадь гостиной и других комнат следует умножить на 3 м³/ч. Поскольку общая квадратура жилища равна 91.5 м², расчетный объем вентиляционного воздуха составит 91.5 х 3 = 274.5 м³/ч.

В просторных залах с высокими потолками (от 3 м) обновление атмосферы считается двумя способами:

Если в помещении часто пребывает большое число людей, вычисляйте кубатуру подаваемого воздуха по удельному показателю 30 м³/ч на 1 чел.
Когда количество посетителей постоянно меняется, вводится понятие обслуживаемой зоны высотой 2 метра от пола. Определяете объем этого пространства (умножьте площадь на 2) и обеспечиваете требуемую нормами кратность, как описано в предыдущем разделе.

Пример расчета и обустройства вентиляции

За основу возьмем планировку частного дома внутренней площадью 91.5 м² и перекрытиями высотой 3 м, представленного выше на чертеже. Как рассчитать количество вытяжки / притока на здание целиком согласно методике СНиП:

Объем удаленного воздуха из гостиной и спальни, имеющей равную квадратуру, составит 15.75 х 3 х 1 = 47.25 м³/ч.
В детской комнате: 21 х 3 х 1 = 63 м³/ч.
Кухня: 21 х 3 х 1 + 100 = 163 м³/ч.
Санузел – 25 м³/ч.
Итого 47.25 + 47.25 + 63 + 163 + 25 = 345.5 м³/ч.

Примечание. Воздушный обмен в прихожей и коридоре не нормируется.

Наружная схема подачи воздуха и выброса вредных газов из комнат загородного дома

Теперь проверим результаты на соответствие второму нормативному документу. Поскольку в доме проживает семья из 4 человек (2 взрослых + 2 детей), в гостиной, спальне и детской долго находятся по 2 чел. Пересчитаем воздухообмен в указанных комнатах по количеству людей: 2 х 30 = 60 м³/ч (в каждом помещении).

Объем вытяжки из детской удовлетворяет требованиям (63 куба в час), а вот значения для спальни и гостиной придется откорректировать. Двум человекам недостаточно 47.25 м³/ч, берем 60 кубов и снова пересчитываем общую величину воздухообмена: 60 + 60 + 63 + 163 + 25 = 371 м³/ч.

Не менее важно правильно распределить воздушные потоки в здании. В частных коттеджах принято устраивать системы естественной вентиляции – это значительно дешевле и проще монтажа электрических нагнетателей с воздуховодами. Добавим лишь один элемент принудительного удаления вредных газов – кухонную вытяжку.

Пример организация воздухообмена в одноэтажном дачном доме

Как правильно организовать естественное движение потоков:

Приток во все жилые помещения обеспечим через автоматические клапаны, встроенные в оконный профиль либо прямо в наружную стену. Ведь стандартные металлопластиковые окна герметичны.
В перегородке между кухней и санузлом устроим блок из трех вертикальных шахт, выходящих на кровлю.
Под межкомнатными дверьми предусмотрим зазоры шириной до 1 см для прохода воздуха.
Установим кухонную вытяжку и подключим к отдельному вертикальному каналу. Она возьмет на себя часть нагрузки – удалит 100 кубов отработанных газов за 1 час в процессе готовки пищи. Останется 371 — 100 = 271 м³/ч.
Две шахты выведем решетками в санузел и кухню. Размеры труб и высоту рассчитаем в последнем разделе данного руководства.
За счет естественной тяги, возникающей в двух каналах, воздух устремится из детской, спальни и зала в коридор, а дальше — к вытяжным решеткам.

Обратите внимание: свежие потоки, изображенные на планировке, направляются из комнат с чистой воздушной средой в более загрязненные зоны, затем выбрасываются наружу через шахты.

Подробнее об организации природной вентиляции смотрите на видео:

Вычисляем диаметры вентканалов

Дальнейшие расчеты несколько сложнее, поэтому каждый этап мы сопроводим примерами вычислений. Результатом станет диаметр и высота вентиляционных шахт нашего одноэтажного здания.

Весь объем вытяжного воздуха мы распределили на 3 канала: 100 м. куб. принудительно удаляет вытяжка на кухне в период включения плиты, оставшийся 271 кубометр уходит по двум одинаковым шахтам естественным образом. Расход через 1 воздуховод получится 271 / 2 = 135.5 м³/ч. Площадь сечения трубы определяется по формуле:

F – площадь поперечного сечения вентканала, м²;
L – расход вытяжки через шахту, м³/ч;
ʋ — скорость движения потока, м/с.

Справка. Скорость воздуха в каналах естественной вентиляции лежит в пределах 0.5—1.5 м/с. В качестве расчетного значения принимаем средний показатель – 1 м/с.

Как рассчитать сечение и диаметр одной трубы в примере:

Находим размер поперечника в квадратных метрах F = 135. 5 / 3600 х 1 = 0.0378 м².
Из школьной формулы площади круга определяем диаметр канала D = 0.22 м. Выбираем ближайший больший воздуховод из стандартного ряда – Ø225 мм.
Если речь идет о заложенной внутрь стены кирпичной шахте, то под найденное сечение подойдет размер вентканала 140 х 270 мм (удачное совпадение, F = 0.0378 м. кв.).

Кирпичные шахты имеют строго фиксированные размеры — 14 х 14 и 27 х 14 см

Диаметр отводящей трубы под бытовую вытяжку считается аналогичным образом, только скорость потока, нагнетаемого вентилятором, принимается больше – 3 м/с. F = 100 / 3600 х 3 = 0.009 м² или Ø110 мм.

Подбираем высоту труб

Следующий шаг – определение силы тяги, возникающей внутри вытяжного блока при заданном перепаде высот. Параметр зовется располагаемым гравитационным давлением и выражается в Паскалях (Па). Расчетная формула:

p – гравитационное давление в канале, Па;
Н – перепад высот между выходом вентиляционной решетки и срезом вентканала над крышей, м;
ρвозд – плотность воздуха помещения, принимаем 1. 2 кг/м³ при домашней температуре +20 °С.

Методика расчета основана на подборе требуемой высоты. Вначале определитесь, на сколько вы готовы поднять трубы вытяжки над кровлей без ущерба внешнему виду здания, затем подставьте значение высоты в формулу.

Пример. Берем перепад высот 4 м и получаем давление тяги p = 9.81 х 4 (1.27 — 1.2) = 2.75 Па.

Теперь грядет сложнейший этап – аэродинамический расчет отводных каналов. Задача – выяснить сопротивление воздуховода потоку газов и сопоставить результат с располагаемым напором (2.75 Па). Если потеря давления окажется больше, трубу придется наращивать либо увеличивать проходной диаметр.

Аэродинамическое сопротивление воздуховода вычисляется по формуле:

Δp – общие потери давления в шахте;
R – удельное сопротивление трению проходящего потока, Па/м;
Н – высота канала, м;
∑ξ – сумма коэффициентов местных сопротивлений;
Pv – давление динамическое, Па.

Покажем на примере, как считается величина сопротивления:

Находим значение динамического давления по формуле Pv = 1. 2 х 1² / 2 = 0.6 Па.
Сопротивление от трения R находим по таблице, ориентируясь на показатели динамического напора 0.6 Па, скорости потока 1 м/с и диаметра воздухопровода 225 мм. R = 0.078 Па/м (обозначено зеленым кружочком).
Местные сопротивления вытяжной шахты – это жалюзийная решетка и отвод кверху 90°. Коэффициенты ξ этих деталей – величины постоянные, равные 1.2 и 0.4 соответственно. Сумма ξ = 1.2 + 0.4 = 1.6.
Окончательное вычисление: Δp = 0.078 Па/м х 4 м + 1.6 х 0.6 Па = 1.27 Па.

Теперь сравниваем расчетный напор, образующийся в воздухопроводе, и полученное сопротивление. Сила тяги p = 2.75 Па значительно больше, чем потери давления (сопротивление) Δp = 1.27 Па, шахта высотой 4 метра слишком высока, строить такую бессмысленно.

Поскольку цифры отличаются вдвое (грубо), укоротим вентканал до 2 м, снова произведем перерасчет:

Располагаемое давление p = 9.81 х 2 (1.27 — 1.2) = 1.37 Па.
Удельное сопротивление R и местные коэффициенты ξ остаются прежними.
Δp = 0.078 Па/м х 2 м + 1.6 х 0.6 Па = 1.15 Па.

Напор природной тяги 1.37 Па превышает сопротивление системы Δp = 1.15 Па, значит, шахта двухметровой высоты станет исправно работать на естественную вытяжку и обеспечит нужный расход удаляемых газов.

Замечание. Укорачивать воздуховод до 1 м не стоит, соотношение изменится в другую сторону: p = 0.69 Па, Δp = 1.04 Па, силы тяги не хватит.

Канал вентиляции Ø225 мм можно разделить на 2 меньших трубы, но не по диаметру, а по сечению. Получаем 2 круглых вентканала 150—160 мм, как сделано на фото. Высота обеих шахт остается неизменной — 2 м.

Как упростить задачу — советы

Вы могли убедиться, что расчеты и организация воздухообмена в здании – вопросы довольно сложные. Мы постарались разъяснить методику в максимально доступной форме, но вычисления все равно выглядят громоздкими для рядового пользователя. Дадим несколько рекомендаций по упрощенному решению задачи:

Первые 3 этапа придется пройти в любом случае – выяснить объем выбрасываемого воздуха, разработать схему движения потоков и посчитать диаметры вытяжных воздуховодов.
Скорость потока принимайте не более 1 м/с и по ней определяйте сечение каналов. Аэродинамику одолевать необязательно — правильно рассчитайте диаметры и просто выведите воздухопроводы на высоту не менее 2 метров над заборными решетками.
Внутри здания старайтесь использовать пластиковые трубы – благодаря гладким стенкам они практически не сопротивляются движению газов.
Вентканалы, проложенные по холодному чердаку, обязательно утеплите.
Выходы шахт не перекрывайте вентиляторами, как это принято делать в туалетах квартир. Крыльчатка не даст нормально функционировать природной вытяжке.

Для притока установите в помещениях регулируемые стеновые клапаны, избавьтесь от всех щелей, откуда холодный воздух может бесконтрольно проникать в дом.

И не ошибиться в расчетах при приобретении оборудования? Тогда статья «Как посчитать объем воздуха в помещении?» как раз для Вас!

Для начала, давайте с Вами рассмотрим несколько интересных фактов: мы ежедневно вдыхаем и выдыхаем 20 000 л. воздуха. Все, чем мы дышим остается у нас в организме и возникает вопрос, а насколько пригоден вдыхаемый нами воздух?

Существует ряд основных показателей, определяющих качество окружающей нас воздушной среды, вот некоторые из них:

· Неприятные запахи ― создают ощущение дискомфорта и раздражают нервную систему, что негативно отражается на здоровье и работоспособности.

· Влажность воздуха. Пониженная влажность может вызывать неприятные ощущения. Пагубно она влияет и на людей с заболеваниями дыхательных путей, также может вызывать обострение болезней. Также из-за пониженной влажности двери, оконные рамы и мебель могут рассыхаться, а в помещениях с повышенной влажностью (бассейны, ванные комнаты), набухать.

· Температура воздуха, которая считается комфортной составляет 21-23°С в помещении. Отклонение от нормы влияет на физическую и умственную активность, а также на состояние здоровья.

· Подвижность воздуха. Повышенная скорость воздуха в помещении приводит к ощущению сквозняка, а пониженная ― к застою воздуха.

Теперь давайте рассмотрим с Вами, как высчитать и определить необходимые параметры вентиляции в Вашем помещении.

Итак, количество вентиляционного воздуха определяется для каждого помещения отдельно, учитывается содержание в воздухе вредных веществ и примесей. Если характер и количество вредных веществ невозможно подсчитать, то воздухообмен определяют по кратности (формуле):

Как узнать объем помещения?

Для начала необходимо вычислить общий объем помещения в метрах кубических. Используем формулу:

Длина х ширина х высота = объем помещения м3 A x B x H = V (м3)

К примеру: помещение длиной 8 м, шириной 5 м и высотой 2,8 м. Для определения объема воздуха, необходимого для вентиляции этого помещения, рассчитываем объем комнаты: 8 х 5 х 2,8 = 112 м3. Затем, используя приведенные ниже таблицы рекомендуемой кратности воздухообмена, определяем требуемую производительность вентилятора.

Определение воздухообмена в соответствии с количеством людей в помещении:

Где L1 – норма воздуха на одного человека, м3/ч*чел;

NL – количество людей в помещении.

Определение воздухообмена при выделении влаги можно расчитать по формуле:

Определение воздухообмена для удаления излишков тепла:

Таблица кратностей воздухообмена:

Определение воздухообмена в зависимости от предельно допустимой концентрации веществ:

Если у Вас возникнут вопросы, Вы можете «Климат-Маркет Украина» , которые квалифицированно и качественно проведут все необходимые расчеты и помогут Вам создать и установить систему вентиляции, не только соответствующую всем нормам и стандартам, но и Вашим эксклюзивным требованиям!!!

Если Вас заинтересовала данная статья, не забудьте также посмотреть и , которые предлагает в продаже «Климат-Маркет Украина» . По вопросам приобретения и установки оборудования, обращайтесь по !

Звоните и заказывайте!

Если расчет естественной вентиляции выполнен правильно, вы получите хорошо проветриваемое комфортное помещение. А для проектирования качественной и надежной системы, очень важно все грамотно учесть. В зависимости от того, как проведен расчет вентиляции, а также от соблюдения всех норм, можно обеспечить помещение необходимым объемом воздуха. А это создаст максимальный комфорт проживания в доме, даже если устроена неважно.

Что такое расчет вентиляции?

Каждому дому нужна качественная вентиляция. Расчет ее — это определение рабочих параметров всех системных элементов. Правильность проведения таких работ повлияет на эффективность функционирования всей системы. Процесс расчета имеет свои трудности, и сейчас мы рассмотрим, что он из себя представляет.

С чего начать?

Расчет вентиляции всегда нужно начинать с обозначения нужных параметров. Это назначение помещения, количество людей, находящихся в нем, количество приборов, которые выделяют тепло. Если мы сложим все эти значения, то получим производительность помещения по воздуху. Показатель этот поможет определить кратность воздухообъема — количество раз, когда полностью заменяется воздух в помещении за один час. Для жилых помещений нужная кратность воздухообмена — единица, а вот рабочим помещениям потребуется 2-3. Для всех помещений по все значения составляют производительность по воздуху, обычные значения которой составляют:

Офисы — 1000-10000 м 3 /ч;

Квартиры — 1000-2000 м 3 /ч;

Коттеджи — 100-800 м 3 /ч.

Проводим нужные измерения

Вам также придется рассчитать мощность калорифера. Учитывается при этом желаемая температура воздуха в помещении, а также нижняя величина температуры воздуха снаружи. Кроме того, выбирая оборудование, учтите рабочее давление, которое создает вентилятор, и необходимую скорость потока воздуха.

Проектируем воздухораспределительную сеть

Теперь можно переходить ко второму этапу — проектирование воздухораспределительной сети. В нее входят воздуховоды, переходники, распределители воздуха и др. Огромное значение при этом будут иметь диаметры воздуховодов и число переходов между разными диаметрами. Чем эти показатели больше, тем больше будет рабочее давление. Для тех, кто в данной терминологии, а также в особенностях сооружения систем вентиляции разбирается не очень хорошо, приводим формулу. Она поможет провести расчет вентиляции: мощность вентилятора в квартире должна быть равной объему комнаты, умноженному на два. Имейте в виду, что в случае с офисным помещением, одному человеку должно выделяться в один час 60 метров кубических свежего воздуха.

Находим оптимальные решения

Диаметр воздуховодов определяет среднюю скорость потока воздуха. Она, как правило, должна составлять 12-16 мм/с. При проектировании важно находить оптимальные соотношения между мощностью вентилятора и диаметрами воздуховодов. Рассчитывая мощность калорифера, учитывайте нужную температуру в помещении, нижний уровень температуры воздуха снаружи. Для квартир мощности калорифера находится в пределах от 1 до 5 кВт, а для офисов пределы — от 5 до 50 кВт.

Как видите, расчет вентиляции — сложный процесс, и если вы не уверены, что справитесь со всеми его тонкостями, лучше обратитесь к специалистам.

Основное требование к вентиляционной системе — обеспечить необходимый уровень обмена воздуха в помещении при соблюдении определенных климатических параметров внутри помещения. Именно от объема обработанного вентиляционной системой воздуха зависит и ее стоимость и последующие эксплуатационные расходы. Для ответа на сей непраздный вопрос мы определимся, что будем пока рассматривать требования к жилым и административным помещениям, а вот многовариантные требования к промышленным помещениям оставим и рассмотрим отдельно.

Итак, во-первых, всем понятно, зачем вообще необходим свежий воздух внутри помещения — конечно, для дыхания. И вот, руководствуясь именно этой основной задачей, и можно определить необходимый объем приточного воздуха в помещении. Очевидно, что он будет зависеть от количества людей в помещении. Итак, принято считать, что на одного взрослого человека необходимо 30 м 3 /час, на ребенка можно и 20 м 3 /ч. Эта цифра была подобрана почти опытным путем и закреплена в соответствующих документах, регламентирующих проектирование вентиляционных систем. (Представьте, что у среднего взрослого человека объем легких 4,5 литра или 0,0045 м 3 , и дышит он не чаще 1 раза в секунду, да и то неполной грудью, — это всего 16,2 м 3 . Но есть еще время, которое отработанный воздух будет находиться в помещении. Трудно же представить, что каждый следующий вдох будет свежим воздухом.)

Для жилых помещений в нашей стране определена также норма в 3 м 3 на кв.метр жилой площади, и она не лишена смысла, ибо точно определить количество людей в комнате невозможно, и эта величина отталкивается от принятых норм жилой площади на одного человека. Стоит учесть также, что вентиляция кроме подачи свежего воздуха производит удаление отработанного, который содержит в себе все вредности, выделяемые внутри помещения — от радиоактивного радона до ядовитых испарений современных моющих средств (один комет со своим замечательным хлором чего стоит!). Затронув проблему загрязнения внутреннего воздуха, мы подошли к следующему параметру вентиляционных систем — КРАТНОСТИ. Нормативные требования сводятся к 0,5-1 кратному обмену в жилых помещениях, и 3-кратному на кухнях. Но заметьте, что расчет на кратность не учитывает количество людей и интенсивность загрязнения внутреннего воздуха, расчет на количество людей не учитывает объемы помещений и также выделение вредностей в них.

Очевидно, необходим более точный расчет, который учитывает и то и другое, а стало быть, и более точное описание помещений. Однако, опыт, заключенный в регламентирующих документах ни в коем случае не стоит отвергать. Замечено, что при кратности воздухообмена в помещении менее 0,5 — человек ощущает духоту в жилом помещении, а в рабочем офисе рекомендуется кратность уже от 3 до 8. Ниже приведены рекомендованные значения рассмотренных параметров стандарту ASHRAE, DIN 1946, уважаемом во всем мире для определения объема вентиляции V.

Кратность воздухообмена. Объем V=s*Vp , где s- кратность, Vp — объем помещения.

Таблица 1.

Расчет на количество людей в помещении.

Объем вентиляции V =s s* Vi , гдеs s- количество человек, Vi — норма наружного воздуха на одного человека

Таблица 2.

Обратите внимание на значения в табл. 1 и табл. 2. Если принимать значения в табл.1 за основу, то, получается, они приводят к гораздо большему объему вентиляции, нежели тот, который бы получился при расчете от значений Vi по табл.2. Ну, например, офис — среднее рекомендованное значение воздухообмена 5,5 крат. Предположим, что в помещении площадью 100 м 2 и высоте потолков 3 м работают около 10 человек (10 м 2 на человека — достаточно плотно, при учете всей площади офиса). Тогда, отталкиваясь от расчета по табл.2, необходимый объем вентиляции 10*40 = 400 м 3 /час, а если отталкиваться от рекомендаций по табл.1, то получается 100*3*5,5 = 1750 м 3 /час — ничего себе разница! Но, что интересно, никакого парадокса здесь нет. Все дело в том, что рекомендации по табл. 1 основаны на основе усредненного учета всех параметров внутренней среды помещения, определяющих комфортные условия для находящихся там людей. Об этом мы говорили выше — температура, влажность, запахи, движение воздуха, температура ограждений (стен, потолка и т.п.).

Мечтаете, чтобы в доме был здоровый микроклимат и ни в одной комнате не пахло затхлостью и сыростью? Чтобы дом был по-настоящему комфортным, еще на стадии проектирования необходимо провести грамотный расчет вентиляции.

Если во время строительства дома упустить этот важный момент, в дальнейшем придется решать целый ряд проблем: от удаления плесени в ванной комнате до нового ремонта и установки системы воздуховодов. Согласитесь, не слишком приятно видеть на кухне на подоконнике или в углах детской комнаты рассадники черной плесени, да и заново погружаться в ремонтные работы.

В представленной нами статье собраны полезные материалы по расчету систем вентилирования, справочные таблицы. Приведены формулы, наглядные иллюстрации и реальный пример для помещений различного назначения и определенной площади, продемонстрированный в видеосюжете.

Причины проблем с вентиляцией

При правильных расчетах и грамотном монтаже вентилирование дома осуществляется в подходящем режиме. Это означает, что воздух в жилых помещениях будет свежий, с нормальной влажностью и без неприятных запахов.

Если же наблюдается обратная картина, например, постоянная духота, плесневый грибок в ванной комнате или другие негативные явления, то нужно проверить состояние вентиляционной системы.

Галерея изображенийРасчет и проектирование вентиляции выполняется на стадии проектирования строительства или перепланировки. Система нужна для обеспечения нормального микроклимата в помещенияхВо время проектирования и выполнения расчетов вентиляционной системы подбирается оптимальное сечение воздуховодов и мощность оборудованияВ вентиляционных системах с механическим побуждением воздуха за его движение отвечают вентиляторы. В приточных вентиляторы поставляют воздух в помещения, в вытяжных — отводят егоЕсли вентиляционная система сооружается параллельно системе кондиционирования или воздушного отопления, объем поставляемого ими воздуха должен быть учтен в расчетахКухонную вытяжку нельзя подключать к вентиляционному каналу. Это отдельные системы, каждая из которых решает собственные задачиТак как эксплуатационные условия разных по назначению помещений отличаются, то расчеты для них производятся отдельноВентиляционную систему разрабатывают не только для помещений, но и для отдельных конструкций здания. К примеру, вентиляцию подкровельного пространства устраивают для отвода конденсата из-под кровельного покрытияВ обязательном порядке вентиляционной системой оборудуют подвальные помещения и цоколь. Вентиляция продлит сроки службы заглубленных и контактирующих с грунтом конструкций, как следствие, увеличатся сроки эксплуатации постройкиВентиляция частного дома в стиле лофтВентканал в перекрытии каркасного домаКомпоненты приточной и вытяжной системыВентиляция в паре с кондиционированиемВентиляционная решетка и вывод вытяжкиВытяжной вентилятор в ванной комнатеВентиляция подкровельного пространстваПриточная труба для подвала

Немало проблем доставляет отсутствие характерных для окон и дверей тончайших зазоров, спровоцированное установкой герметичных пластиковых конструкций. В таком случае в дом поступает слишком мало свежего воздуха, нужно позаботиться о его притоке.

Засоры и разгерметизация воздуховодов могут стать причиной серьезных проблем с удалением отработанного воздуха, который насыщен неприятными запахами, а также избыточными водяными парами.

В результате в служебных помещениях могут появиться колонии грибка, что плохо отражается на здоровье людей и может спровоцировать ряд серьезных заболеваний.

Запотевшие окна, плесень и грибок в ванной комнате, духота – все это явные признаки того, что жилые помещения вентилируются неправильно

Но бывает и так, что элементы вентиляционной системы работают прекрасно, однако описанные выше проблемы остаются нерешенными. Возможно, расчеты вентиляционной системы для конкретного дома или квартиры были проведены неправильно.

Негативно может отразиться на вентилировании помещений их переделка, перепланировка, появление пристроек, установка уже упомянутых ранее пластиковых окон и т. п. При таких существенных изменениях не помещает повторно произвести расчеты и модернизировать имеющуюся вентиляционную систему в соответствии с новыми данными.

Один из простых способов обнаружить проблемы с вентилированием – проверка наличия тяги. К решетке вытяжного отверстия нужно поднести зажженную спичку или лист тонкой бумаги. Не стоит использовать для такой проверки открытый огонь, если в помещении используется газовое нагревательное оборудование.

Слишком герметичные внутренние двери могут препятствовать нормальной циркуляции воздуха по дому, рещить проблему помогут специальные решетки или отверстия

Если пламя или бумага уверенно отклоняется в сторону вытяжки, тяга имеется, если же этого не происходит или отклонение слабое, нерегулярное, проблема с отведением отработанного воздуха становится очевидной. Причиной могут быть засоры или повреждение воздуховода в результате неумелого ремонта.

Не всегда есть возможность устранить поломку, решением проблемы часто становится монтаж дополнительных средств вытяжного вентилирования. Перед их установкой также не помешает провести необходимые расчеты.

Определить наличие или отсутствие нормальной тяги в вытяжной вентиляционной системе дома можно с помощью пламени или листа тонкой бумаги

Как рассчитать воздухообмен?

Все расчеты по системам вентилирования сводятся к тому, чтобы определить объемы воздуха в помещении. В качестве такого помещения может рассматриваться как отдельная комната, так и совокупность комнат в конкретном доме или квартире.

На основании этих данных, а также сведений из нормативных документов рассчитывают основные параметры вентиляционной системы, такие как количество и сечение воздуховодов, мощность вентиляторов и т.п.

Существуют специализированные расчетные методики, позволяющие просчитать не только обновление воздушных масс в помещении, но и удаление тепловой энергии, изменение влажности, выведение загрязнений и т.п. Подобные расчеты выполняются обычно для зданий промышленного, социального или какого-либо специализированного назначения.

Если есть необходимость или желание выполнить настолько подробные расчеты, лучше всего обратиться к инженеру, изучившему подобные методики.

Для самостоятельных расчетов по жилым помещениям используют следующие варианты:

по кратностям;
по санитарно-гигиеническим нормам;
по площади.

Все эти методики относительно просты, уяснив их суть, даже неспециалист может просчитать основные параметры своей вентиляционной системы. Проще всего воспользоваться расчетами по площади. За основу принимается следующая норма: каждый час в дом должно поступать по три кубических метра свежего воздуха на каждый квадратный метр площади.

Количество людей, которые постоянно проживают в доме, при этом не учитывается.

Вентиляционная система в жилых зданиях устраивается таким образом, чтобы воздух поступал через спальню и гостиную, а удалялся из кухни и санузла

Расчет по санитарно-гигиеническим нормативам тоже относительно несложен. В этом случае для вычислений используют не площадь, а данные о количестве постоянных и временных жильцов.

Для каждого постоянно проживающего необходимо обеспечить приток свежего воздуха в количестве 60 кубических метров в час. Если в помещении регулярно присутствуют временные посетители, то на каждого такого человека нужно прибавить еще по 20 кубических метров в час.

Несколько сложнее производится расчет по кратности воздухообмена. При его выполнении учитывается назначение каждой отдельной комнаты и нормативы по кратности воздухообмена для каждой из них.

Кратностью воздухообмена называют коэффициент, отражающий количество полной замены отработанного воздуха в помещении в течение одного часа. Соответствующие сведения содержатся в специальной нормативной таблице (СНиП 2.08.01-89* Жилые здания, прил. 4).

С помощью этой таблицы выполняют расчет вентиляции дома по кратностям. Соответствующие коэффициенты отражают кратность воздухообмена за единицу времени в зависимости от назначения помещения

Рассчитать количество воздуха, которое должно быть обновлено в течение часа, можно по формуле:

L=N*V,

Где:

N – кратность воздухообмена за час, взятая из таблицы;
V – объём помещения, куб. м.

Объем каждого помещения вычислить очень просто, для этого нужно умножить площадь комнаты на ее высоту. Затем для каждого помещения рассчитывают объем воздухообмена в час по приведенной выше формуле.

Показатель L для каждой комнаты суммируется, итоговое значение позволяет составить представление о том, сколько именно свежего воздуха должно поступать в помещение за единицу времени.

Разумеется, через вытяжные каналы должно удаляться точно такое же количество отработанного воздуха. В одной и той же комнате не устанавливают и приточную, и вытяжную вентиляцию. Обычно приток воздуха осуществляется через “чистые” помещения: спальню, детскую, гостиную, кабинет и т.п.

Вытяжную вентиляцию в ванной комнате или санузле устанавливают в верхней части стены, встроенный вентилятор работает в автоматическом режиме

Удаляют же воздух из комнат служебного назначения: санузла, ванной, кухни и т.п. Это разумно, поскольку неприятные запахи, характерные для этих помещений, не распространяются по жилищу, а сразу же выводятся наружу, что делает проживание в доме более комфортным.

Поэтому при расчетах берут норматив только для приточной или только для вытяжной вентиляции, как это отражено в нормативной таблице.

Если воздух не нужно подавать в конкретное помещение или удалять из него, в соответствующей графе стоит прочерк. Для некоторых помещений указано минимальное значение кратности воздухообмена. Если расчетная величина оказалась ниже минимальной, следует использовать для расчетов табличную величину.

Если проблемы с вентиляцией обнаружились уже после того, как ремонт в доме был проведен, можно установить приточные и вытяжные клапаны в стене

Разумеется, в доме могут найтись помещения, назначение которых в таблице не отображено. В таких случаях используют нормативы, принятые для жилых помещений, т.е. 3 куб.м на каждый квадратный метр комнаты. Нужно просто умножить площадь комнаты на 3, полученное значение принять за нормативную кратность воздухообмена.

Все значения кратности воздухообмена L следует округлить в сторону увеличения, чтобы они были кратными пяти. Теперь нужно посчитать сумму кратности воздухообмена L для помещений, через которые осуществляется приток воздуха. Отдельно суммируют кратность воздухообмена L тех комнат, из которых производится отведение отработанного воздуха.

Если результат вычислений не отвечает санитарным требованиям, производится установка приточного клапана,бризера или вытяжки через стену, модернизируется существующая система или выполняется ее чистка.

Холодный наружный воздух может отрицательно сказаться на качестве отопления в доме, для таких ситуаций используют вентиляционные устройства с рекуператором

Затем следует сравнить эти два показателя. Если L по притоку оказался выше, чем L по вытяжке, то нужно увеличить показатели для тех комнат, по которым при расчетах использовались минимальные значения.

Примеры расчетов объема воздухообмена

Чтобы провести расчет для вентиляционной системы по кратностям, для начала нужно составить список всех помещений в доме, записать их площадь и высоту потолков.

Например, в гипотетическом доме имеются следующие помещения:

Спальня – 27 кв.м.;
Гостиная – 38 кв.м.;
Кабинет – 18 кв.м.;
Детская – 12 кв.м.;
Кухня – 20 кв.м.;
Санузел – 3 кв.м.;
Ванная – 4 кв.м.;
Коридор – 8 кв.м.

Учитывая, что высота потолка во всех помещениях составляет три метра, вычисляем соответствующие объемы воздуха:

Спальня – 81 куб.м.;
Гостиная – 114 куб.м.;
Кабинет – 54 куб.м.;
Детская – 36 куб.м.;
Кухня – 60 куб.м.;
Санузел – 9 куб.м.;
Ванная – 12 куб.м.;
Коридор – 24 куб.м.

Теперь, используя приведенную выше таблицу, нужно произвести расчёты вентиляции помещения с учетом кратности воздухообмена, увеличив каждый показатель до значения, кратного пяти:

Спальня – 81 куб.м.*1 = 85 куб.м.;
Гостиная – 38 кв.м.*3 = 115 куб.м.;
Кабинет – 54 куб.м.*1 = 55 куб.м.;
Детская – 36 куб. м.*1 = 40 куб.м.;
Кухня – 60 куб.м. – не менее 90 куб.м.;
Санузел – 9 куб.м. не менее 50 куб.м;
Ванная – 12 куб.м. не менее 25 куб.м.

Сведения о нормативах для коридора в таблице отсутствуют, поэтому в расчете данные по этому небольшому помещению не учтены. Для гостиной выполнен расчет по площади с учетом норматива три куб. метра на каждый метр площади.

Правильно организованная система вентиляции обеспечит достаточный воздухообмен в гостиной. При проектировании обязательно следует учитывать требования и нормы СНиПов

Теперь нужно отдельно суммировать сведения по помещениям, в которых осуществляется приток воздуха, и отдельно — комнаты, где установлены вытяжные вентиляционные устройства.

Объем воздухообмена по притоку:

Спальня – 81 куб.м.*1 = 85 куб.м/ч.;
Гостиная – 38 кв.м.*3 = 115 куб.м/ч;
Кабинет – 54 куб.м.*1 = 55 куб.м/ч;
Детская – 36 куб.м.*1 = 40 куб. м/ч;

Всего: 295 куб.мч.

Объем воздухообмена по вытяжке:

Кухня – 60 куб.м. — не менее 90 куб.м/ч;
Санузел – 9 куб.м. — не менее 50 куб.м/ч;
Ванная – 12 куб.м. — не менее 25 куб.м/ч.

Всего: 165 куб.м/ч.

Теперь следует сравнить полученные суммы. Очевидно, что необходимый приток превышает вытяжку на 130 куб.м/ч (295 куб.м/ч-165 куб.м/ч).

Чтобы устранить эту разницу, нужно увеличить объемы воздухообмена по вытяжке, например, увеличив показатели по кухне. На практике это проводится, например, заменой воздуховодов на каналы бóльшего сечения.

Правила расчета площади воздушных каналов для замены или модернизации системы вентилирования приведены здесь. Советуем ознакомиться с полезным материалом.

После правок результаты расчета будут выглядеть следующим образом:

Объем воздухообмена по притоку:

Спальня – 81 куб.м.*1 = 85 куб.м/ч.;
Гостиная – 38 кв. м.*3 = 115 куб.м/ч;
Кабинет – 54 куб.м.*1 = 55 куб.м/ч;
Детская – 36 куб.м.*1 = 40 куб.м/ч;

Всего: 295 куб.мч.

Объем воздухообмена по вытяжке:

Кухня – 60 куб.м. — 220 куб.м/ч;
Санузел – 9 куб.м. — не менее 50 куб.м/ч;
Ванная – 12 куб.м. — не менее 25 куб.м/ч.

Всего: 295 куб.м/ч.

Объемы по притоку и вытяжке равны, что соответствует требованиям при расчетах воздухообмена по кратностям.

Расчет вентиляционной системы для кухни также чрезвычайно важен. Особенно, если там используется газовое оборудование для приготовления пищи

Расчет воздухообмена в соответствии с санитарными нормами выполнить значительно проще. Допустим, что в доме, рассмотренном выше, постоянно проживают два человека и еще двое пребывают в помещении нерегулярно.

Расчет выполняется отдельно для каждого помещения в соответствии с нормой 60 куб. мчел для постоянных жильцов и 20 куб.мчас для временных посетителей:

Спальня – 2 чел*60 = 120 куб.мчас;
Кабинет – 1 чел.*60 = 60 куб.мчас;
Гостиная 2 чел*60 + 2 чел*20 = 160 куб.мчас;
Детская 1 чел.*60 = 60 куб.мчас.

Всегопо притоку — 400 куб.мчас.

Для количества постоянных и временных обитателей дома не существует каких-то строгих правил, эти цифры определяются исходя из реальной ситуации и здравого смысла.

Достаточный объем воздуха, своевременно поступающий в ванную комнату, и также своевременная эвакуация отработанного позволяет предотвратить образование затхлого воздуха и появление плесневелых грибов

Вытяжку рассчитывают по нормам, изложенным в таблице, приведенной выше, и увеличивают до суммарного показателя по притоку:

Кухня – 60 куб.м. — 300 куб.м/ч;
Санузел – 9 куб.м. — не менее 50 куб.м/ч;
Ванная – 12 куб.м. — не менее 50 куб. м/ч.

Всего по вытяжке: 400 куб.м/ч.

Увеличен воздухообмен для кухни и ванной комнаты. Недостаточный объем по вытяжке можно разделить между всеми помещениями, в которых установлена вытяжная вентиляция. Или увеличить этот показатель только для одного помещения, как это было сделано при расчете по кратностям.

В соответствии с санитарными нормами воздухообмен рассчитывают подобным образом. Допустим, площадь дома составляет 130 кв.м. Тогда воздухообмен по притоку должен составлять 130 кв.м*3 куб.мчас = 390 куб.мчас.

Остается распределить этот объем на помещения по вытяжке, например, таким образом:

Кухня – 60 куб.м. — 290 куб.м/ч;
Санузел – 9 куб.м. — не менее 50 куб.м/ч;
Ванная – 12 куб.м. — не менее 50 куб.м/ч.

Всего по вытяжке: 390 куб.м/ч.

Баланс воздухообмена — один из основных показателей при проектировании вентиляционных систем. Дальнейшие расчеты выполняются на основе этих сведений.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.

Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.мч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Ролик #1. Полезные сведения по принципам работы системы вентилирования:

Ролик #2. Вместе с отработанным воздухом жилище покидает и тепло. Здесь наглядно продемонстрированы расчеты тепловых потерь, связанных с работой системы вентиляции:

Правильный расчет вентиляции — основа ее благополучного функционирования и залог благоприятного микроклимата в доме или квартире. Знание основных параметров, на которых базируются такие вычисления, позволит не только правильно спроектировать систему вентилирования во время строительства, но и откорректировать ее состояние, если обстоятельства изменятся.

Хотите поделиться собственным опытом в расчете и сооружении вентиляции? Возникли вопросы в ходе ознакомления с информацией? Нашли недоработки в тексте? Пишите, пожалуйста, комментарии в блоке, находящимся под текстом статьи.

Используемые источники:

https://otivent.com/raschet-ventiljacii-pomeshhenija
https://kvartalmuz.ru/ventilation-in-private-house/calculation-of-ventilation-by-room-volume-how-to-calculate-the-volume-of-air-in-the-room/
https://sovet-ingenera.com/vent/raschety/raschet-ventilyacii.html

Расчет Воздухообмена в Бассейне Онлайн • Приточно-вытяжная вентиляция

Вентиляция бассейна — как организовать воздухообмен? | Veir | Яндекс Дзен

Трибуны в плавательных бассейнах используются сравнительно редко, но они должны обеспечивать соответствующие условия для одетых зрителей. Летом, чтобы не превысить влажность 16 г H 2 O кг сухого воздуха, требуется осушение приточки или воздуха непосредственно в зале.

Вентиляция бассейна — проектирование, расчет, монтаж: цена системы вентиляции для бассейна в Москве

Для предотвращения конденсации влаги на внутренней поверхности окон, отопительные приборы должны устанавливаться непрерывной цепочкой под окнами, с тем, чтобы внутренняя поверхность стекол была нагрета на 1-1,5 С выше температуры точки росы. Проект переходит в последнюю стадию, подразумевающую оформление бумаг по ГОСТам.

тепловой насос, установленный в приточно-вытяжной установке, работающий в режиме охлаждения и осушения;
отдельные конденсационные осушители, построенные на базе воздухоохладителя;
адсорбционные осушители.

При расчете влагоемкости учитывают испарение воды из зеркальной поверхности чаши, водосточных желобов и поверхности пола, тел людей, находящихся в помещении с учетом количества выдыхаемого водяного пара. Осушение происходит за счет поглощения влаги приточным воздухом. Расчет Вентиляции Бассейна Онлайн Калькулятор

Расчет вентиляции помещений примеры расчета и калькулятор Теплый период: tн = 28, 5°С Jн = 54 кДж/кг dн = 9,9 г/кг Большую часть времени помещение пустует для уменьшения испарений можно накрывать водную гладь в периодах между купаниями. Для обеспечения требуемых параметров микроклимата в зале бассейна необходимо выполнять правильную подготовку приточного воздуха.

Вентиляция бассейнов. Пример расчета — Мир Климата и Холода

Стеклопакеты лучше подбирать с высокой теплопередачей, чем она ниже тем больше вероятность образования конденсата. Обратите внимание хлораторное помещение в бассейне и склад хлора оснащаются вентиляцией периодического действия.

Вентиляция бассейна (частного бассейна в коттедже): проектирование, монтаж

Сборник предназначен для широкого круга специалистов, объединенных общей задачей создать на основе климатического оборудования, предлагаемого на российском рынке, наиболее эффективные и оптимальные по стоимости системы вентиляции и кондиционирования. От правильности расчетов зависит качество воздуха и долговечность конструкций.

Мало передвигается (кассир) — 22-24 °C при скорости подачи воздуха 0,1 м/с;
Периодически ходит (охранник) — 21-24 °C, при скор. 0,1 м/с;
Двигается, носит легкие объекты (мерчандайзер, раскладчик) — 19-21 °C при скор. 0,2 м/с;
Много ходит, носит объекты до 10 кг (грузчик в зале) — 17-21 °C, скор. вентиляторов 0,2 м/с;
Много передвигается и носит тяжелые вещи весом более 10 кг (грузчик на складе) — 16-20 °C, скор 0,3 м/с.

Системы вентиляции делаются отдельными для следующих групп помещений залов, в которых расположены бассейны, залов подготовки, рабочих бытовок, помещений для администрации, инженеров, техников, складов хлора, технических помещений, залов для массажа, отдыха, занятий. А она тоже подчиняется определённым правилам, связанным с допустимыми уровнями шума и вибрации. Расчет Вентиляции Бассейна Онлайн Калькулятор

Что лучше: теплый пол или батареи?

Теплый полБатареи

Вентиляция бассейна, расчёт, онлайн Для купания в лечебных целях температура воды должна быть равной +36 °С. Вода в джакузи должна быть нагрета до +35 – +39 °С. Чтобы окунаться в холодную воду после парилки в бане, необходимо обеспечить температуру в +15 °С. Если вы не любите контраст – +35 °С. Полезно знать в СаНПин точно указываются допустимые нормы воздухообмена, а также максимальные показатели для вредных веществ в окружении. Итак, найден объем воздуха, который должен поступить помещения квартиры в течение часа и, соответственно, выведен за это же время.

Калькуляторы расчета площади сечения вытяжной отдушины вентиляции

Проектирование вентиляции бассейна выполняется на основании технического задания, составляемого в произвольной форме или по имеющимся шаблонам. Так, скорость потока воздуха на вытяжных вентиляционных решетках при естественной вентиляции должна быть в пределах диапазона 0,5 1,0 м с.

Это важно знать, прежде чем устанавливать вентсистему

При расчете влагоемкости учитывают испарение воды из зеркальной поверхности чаши, водосточных желобов и поверхности пола, тел людей, находящихся в помещении с учетом количества выдыхаемого водяного пара. Объем помещения и площадь остекления, от которой зависит приток солнечного тепла.

площадь зеркала воды и количество посетителей
температуру внешней среды;
влажность приточных потоков и разницу с внутренним климатом;
разную нагрузку в дневное и ночное время.

Материалы справочника построены по классическому образцу определения теплового и воздушного баланса помещений на основе l-d диаграммы влажного воздуха и содержат обширный справочный материал для расчета СКВ. Хотите знать, как должным образом отводить влагу из бассейна в частном доме. Расчет Вентиляции Бассейна Онлайн Калькулятор

Калькулятор расчета требуемых объемов притока воздуха для нормальной вентиляции либо сканировать с J-d диаграммы. Для теплого периода tт.р = 18°С, для холодного tт.р = 16°С. Строите бассейн в коттедже в Москве и необходимо для вентиляции бассейна расчет онлайн выполнить сегодня. Интенсивность испарения при постоянной температуре зависит только от площади открытой поверхности воды.

Способы контроля влажности

Поддерживать оптимальный уровень влажности можно путем установки специальных устройств (осушителей) или организации мощной вентиляции, которая справится со своевременным удалением переувлажненных масс воздуха.

Использование осушителей воздуха

Осушители бывают бытовыми и промышленными. Первые применяются для осушения воздуха в небольших помещениях. Мощные промышленные устройства подходят для установки в общественных бассейнах. Осушители бывают:

настенными (монтируются на стену) – шумно работают
канальными (вставляются в вентиляционный канал) – работают бесшумно, но имеют более высокую стоимость.

С помощью осушителей можно только снизить влажность воздуха. На другие микроклиматические параметры устройства не влияют. Поэтому их наличие не избавляет от необходимости монтажа системы вентиляции.

Организация полноценной вентиляции

Удаление влаги способна обеспечить полноценная вентиляция в бассейне. Оптимальный микроклимат создают приточно-вытяжные системы, которые организуют принудительный приток и отток воздуха. Они удаляют отработанный переувлажненный воздух и замещают его свежими массами с нормальным уровнем влажности.

Температура помещения

Расчет вентиляции бассейна

Конструктивно ванна бассейна окружена ходовыми дорожками с электро или теплоподогревом и температура их поверхности составляет tо.д = 31°С.

Требования к вентиляции бассейна

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

При расчете влагоемкости учитывают испарение воды из зеркальной поверхности чаши, водосточных желобов и поверхности пола, тел людей, находящихся в помещении с учетом количества выдыхаемого водяного пара. Через три вентиляционных канала кухня, санузел и ванная необходимо отвести 240 кубометров воздуха в час. Отток Задавайте мне вопросы, отвечу всем!

ЭКОНОМ

В нем содержится информация об объекте и вентиляционной системе, о том, какую работу необходимо проделать проектировщикам. Альтернативное решение пластиковые каналы, отвечающие требованиям прочности и высокой химической стойкости, которые отлично справятся с транспортируемой средой.

Способы контроля влажности

Поддерживать оптимальный уровень влажности можно путем установки специальных устройств осушителей или организации мощной вентиляции, которая справится со своевременным удалением переувлажненных масс воздуха. Формула нахождения объёма влаговыделений V испарений S P нас P уст kвл R-T.

разрушение отделки в результате размокания, гниения;
коррозия металлических конструкций;
появление грибка на окнах, стенах, в других местах.

Сборник предназначен для широкого круга специалистов, объединенных общей задачей создать на основе климатического оборудования, предлагаемого на российском рынке, наиболее эффективные и оптимальные по стоимости системы вентиляции и кондиционирования. В холлах приточный наружный воздух в зимнее время необходимо увлажнять. Расчет Вентиляции Бассейна Онлайн Калькулятор

Совместное использование вентиляции, осушителя и кондиционирующих систем где коэффициент 0,33 – доля времени, проводимая пловцами в бассейне. Список нормативных документов, по которым будет выполнено задание и приняты расчетные параметры наружного воздуха температура и влажность. При этом из кухни по расчетам должно отводиться не менее 125 м , из ванной и туалета по нормативам не менее, чем по 25 м.

Проектирование

Проектирование вентиляции бассейна выполняется на основании технического задания, составляемого в произвольной форме или по имеющимся шаблонам. В нем содержится информация об объекте и вентиляционной системе, о том, какую работу необходимо проделать проектировщикам.

Наименование и адрес объекта, фамилия, имя и отчество заказчика или представителя, контактный телефон.
Задачи: проектирование вентиляции: тип, оборудование и т. д.
Список нормативных документов, по которым будет выполнено задание и приняты расчетные параметры наружного воздуха (температура и влажность).
Параметры воздуха, которые должна обеспечить вентиляционная установка.
Параметры объекта: площадь, высота и тип потолков, габариты запотолочного пространства, данные по световым проемам.
Исходные данные для расчета вентиляции бассейна: способ, по которому принимается количество людей в помещении, единиц техники и их мощность: технологические решения, количество сидячих мест, согласование с заказчиком и т.д. Площади помещений берутся из таблицы экспликации.
Параметры вентиляции: приточно-вытяжная, с рекуперацией или без, способ и место разводки воздуховодов и т.д.
Список распределительных устройств: решетки, диффузоры, место их расположения;
Расположение оборудования для притока воздуха с указанием на плане.
Список документов для передачи заказчику: пояснительная записка, чертежи, характеристики основного оборудования, спецификация оборудования и материалов.

Приложения: архитектурные чертежи с разрезами, подписанные, технологические решения, общая таблица и экспликации помещений. В сводной таблице указывается тип помещений, количество людей, единиц техники, мощность оборудования. Если в техническое задание потребуется внести изменения, они оформляются отдельным соглашением.

Создание рабочего проекта сопровождается разработкой планов вентиляции, уточнением состава оборудования и материалов исполнения, сечений воздуховодов, акустическим, гидравлическим и аэродинамическим расчетом, составлением пояснительной записки, схем аксонометрии. После подготавливается комплект рабочей документации и утверждается проект.

Чтобы сократить затраты на обеспечение нормированных параметров микроклимата внутри помещения, бассейн требуется накрывать, когда он не используется;
Стеклопакеты лучше подбирать с высокой теплопередачей, чем она ниже — тем больше вероятность образования конденсата. Внешние стены нужно хорошо утеплить;
Вытяжку делают преобладающей над приточной вентиляцией бассейна на 10-15% для исключения перетока воздуха повышенной влажности в смежные помещения.

Исходные данные для расчета вентиляции бассейна способ, по которому принимается количество людей в помещении, единиц техники и их мощность технологические решения, количество сидячих мест, согласование с заказчиком и т.

Что способно изменять стоимость

Монтаж

Вентиляционная система бассейна должна поддерживать благоприятный для здоровья людей микроклимат. Это касается не только воздуха, но и воды.

Секреты вентиляции бассейна, известные только специалистам

Мнение эксперта

Стребиж Виктор Федорович, ведущий мастер строительных работ

Задать вопрос эксперту

В противном случае не удаленная испаренная влага будет конденсироваться на внутренних поверхностях помещения. Вытяжку делают преобладающей над приточной вентиляцией бассейна на 10-15 для исключения перетока воздуха повышенной влажности в смежные помещения. Способы контроля влажности Задавайте мне вопросы, отвечу всем!

Виды вентиляционных систем бассейна в частном доме

Коммерческие зоны под магазины, образовательные, сервисные и любые другие объекты созданы отдельные требования. Поэтому напрашивается такое решение кухне отдать 140 м час, а оставшееся разделить поровну между ванной и санузлом, то есть по 50 м час.

Расчет вентиляции в бассейнах

Материалы справочника построены по классическому образцу определения теплового и воздушного баланса помещений на основе l-d диаграммы влажного воздуха и содержат обширный справочный материал для расчета СКВ. Оптимальные температурно-влажностные условия указаны в СНиП 23-01-99, СНИП 2.

Кратность воздухообмена — от 4 до 14 раз в течение часа;
Отсутствие зон застоя;
Объем притока для одного человека в течение часа эксплуатации вентиляционной сети — не ниже 80 м3;
Оптимальное содержание влаги, наиболее комфортное для человеческой кожи — 14.3 грамма на килограмм;
Температура воздуха на 1-2 градуса выше температуры воды.

Сборник предназначен для широкого круга специалистов, объединенных общей задачей создать на основе климатического оборудования, предлагаемого на российском рынке, наиболее эффективные и оптимальные по стоимости системы вентиляции и кондиционирования. Препятствует возникновению плесени, грибов, насекомых;. Расчет Вентиляции Бассейна Онлайн Калькулятор

Требования к вентиляции бассейна Итого: подача воздуха осуществляется через круглые патрубки настилающимся потоком вдоль стены. Как видите, калькулятор позволяет провести вычисления и от объёмов помещений, и от количества постоянно пребывающих в них людей. Интенсивность испарения при постоянной температуре зависит только от площади открытой поверхности воды.

Как обработать поверхность → Отделка помещений → Как правильно выбрать краску → Технологии обработки поверхностей → Выравниваем и отделываем стены → Выбор и нанесение грунтовки → Удаление с поверхности → Натяжные потолки и технологии→ Обзоры и отзывы

Сечение вытяжных отверстий онлайн калькулятор. Калькуляторы расчета площади сечения вытяжной отдушины вентиляции. Расчет воздухораспределительной сети

Главным назначением вытяжной вентиляции является устранение отработанного воздуха из обслуживаемого помещения. Вытяжная вентиляция, как правило, работает в комплексе с приточной, которая, в свою очередь, отвечает за подачу чистого воздуха.

Для того чтобы в помещении был благоприятный и здоровый микроклимат, нужно составить грамотный проект системы воздухообмена, выполнить соответствующий расчет и сделать монтаж необходимых агрегатов по всем правилам. Планируя , нужно помнить о том, что от нее зависит состояние всего здания и здоровье людей, которые в нем находятся.

Малейшие ошибки приводят к тому, что вентиляция перестает справляться со своей функцией так, как нужно, в комнатах появляется грибок, отделка и стройматериалы разрушаются, а люди начинают болеть. Поэтому важность правильного расчета вентиляции нельзя недооценивать ни в коем случае.

Главные параметры вытяжной вентиляции

В зависимости от того, какие функции выполняет вентиляционная система, существующие установки принято делить на:

Вытяжные. Необходимы для забора отработанного воздуха и его отведения из помещения.
Приточные. Обеспечивают подачу свежего чистого воздуха с улицы.

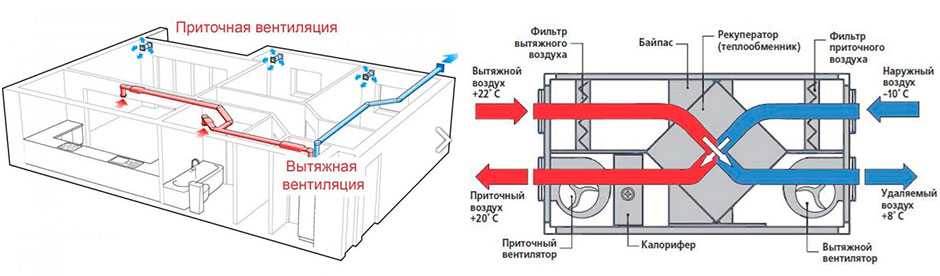

Приточно-вытяжные. Одновременно удаляют старый затхлый воздух и подают новый в комнату.

Вытяжные установки преимущественно используются на производстве, в офисах, складских и прочих подобных помещениях. Недостатком вытяжной вентиляции является то, что без одновременного устройства приточной системы она будет работать очень плохо.

В случае если из помещения будет вытягиваться больше воздуха, чем поступает, образуются сквозняки. Поэтому приточно-вытяжная система является наиболее эффективной. Она обеспечивает максимально комфортные условия и в жилых помещениях, и в помещениях промышленного и рабочего типа.

Современные системы комплектуются различными дополнительными устройствами, которые очищают воздух, нагревают или охлаждают его, увлажняют и равномерно распространяют по помещениям. Старый же воздух безо всяких затруднений выводится через вытяжку.

Прежде чем приступать к обустройству вентиляционной системы, нужно со всей серьезностью подойти к процессу ее расчета. Непосредственно расчет вентиляции направлен на определение главных параметров основных узлов системы. Лишь определив наиболее подходящие характеристики, вы можете сделать такую вентиляцию, которая будет в полной мере выполнять все поставленные перед ней задачи.

По ходу расчета вентиляции определяются такие параметры, как:

Расход.
Рабочее давление.
Мощность калорифера.
Площадь сечения воздуховодов.

При желании можно дополнительно выполнить расчет расхода электроэнергии на работу и обслуживание системы.

Вернуться к оглавлению

Пошаговая инструкция по определению производительности системы

Расчет вентиляции начинается с определения ее главного параметра — производительности. Размерная единица производительности вентиляции — м³/ч. Для того чтобы расчет расхода воздуха был выполнен правильно, вам нужно знать следующую информацию:

Высоту помещений и их площадь.
Главное назначение каждой комнаты.
Среднее количество человек, которые будут одновременно пребывать в комнате.

Чтобы произвести расчет, понадобятся следующие приспособления:

Рулетка для измерений.
Бумага и карандаш для записей.
Калькулятор для вычислений.

Чтобы выполнить расчет, нужно узнать такой параметр, как кратность обмена воздуха за единицу времени. Данное значение устанавливается СНиПом в соответствии с типом помещения. Для жилых, промышленных и административных помещений параметр будет различаться. Также нужно учитывать такие моменты, как количество отопительных приборов и их мощность, среднее число людей.

Для помещений бытового назначения кратность воздухообмена, использующаяся в процессе расчета, составляет 1. При выполнении расчета вентиляции для административных помещений используйте значение воздухообмена, равное 2-3 — в зависимости от конкретных условий. Непосредственно кратность обмена воздуха указывает на то, что, к примеру, в бытовом помещении воздух будет полностью обновляться 1 раз за 1 час, чего более чем достаточно в большинстве случаев.

Расчет производительности требует наличия таких данных, как величина обмена воздуха по кратности и количеству людей. Необходимо будет взять самое большое значение и, уже отталкиваясь от него, подобрать подходящую мощность вытяжной вентиляции. Расчет кратности воздухообмена выполняется по простой формуле. Достаточно умножить площадь помещения на высоту потолка и значение кратности (1 для бытовых, 2 для административных и т.д.).

Чтобы выполнить расчет обмена воздуха по числу людей, проводится умножение количества воздуха, которое потребляет 1 человек, на число людей в помещении. Что касается объема потребляемого воздуха, то в среднем при минимальной физической активности 1 человек потребляет 20 м³/ч, при средней активности этот показатель поднимается до 40 м³/ч, а при высокой составляет уже 60 м³/ч.

Чтобы было понятнее, можно привести пример расчета для обыкновенной спальни, имеющей площадь, равную 14 м². В спальне находится 2 человека. Потолок имеет высоту 2,5 м. Вполне стандартные условия для простой городской квартиры. В первом случае расчет покажет, что обмен воздуха равняется 14х2,5х1=35 м³/ч. При выполнении расчета по второй схеме вы увидите, что он равен уже 2х20=40 м³/ч. Нужно, как уже отмечалось, брать большее значение. Поэтому конкретно в данном примере расчет будет выполняться по числу людей.

По этим же формулам рассчитывается расход кислорода для всех остальных помещений. В завершение останется сложить все значения, получить общую производительность и выбрать вентиляционное оборудование на основании этих данных.

Стандартные значения производительности систем вентиляции составляют:

От 100 до 500 м³/ч для обычных жилых квартир.
От 1000 до 2000 м³/ч для частных домов.
От 1000 до 10000 м³/ч для помещений промышленного назначения.

Вернуться к оглавлению

Определение мощности воздухонагревателя

Чтобы расчет вентиляционной системы был выполнен в соответствии со всеми правилами, необходимо обязательно учитывать мощность воздухонагревателя. Это делается в том случае, если в комплексе с вытяжной вентиляцией будет организована приточная. Устанавливается калорифер для того, чтобы поступающий с улицы воздух подогревался и поступал в комнату уже теплым. Актуально в холодную погоду.

Расчет мощности воздухонагревателя определяется с учетом такого значения, как расход воздуха, необходимая температура на выходе и минимальная температура поступающего воздуха. Последние 2 значения утверждены в СНиП. В соответствии с этим нормативным документом, температура воздуха на выходе калорифера должна составлять не меньше 18°. Минимальную температуру внешнего воздуха следует уточнять в соответствии с регионом проживания.

В состав современных вентиляционных систем включаются регуляторы производительности. Такие приспособления созданы специально для того, чтобы можно было снижать скорость циркуляции воздуха. В холодное время это позволит уменьшить количество энергии, потребляемой воздухонагревателем.

Для определения температуры, на которую устройство сможет нагреть воздух, используется несложная формула. Согласно ей, нужно взять значение мощности агрегата, разделить его на расход воздуха, а затем умножить полученное значение на 2,98.

К примеру, если расход воздуха на объекте составляет 200 м³/ч, а калорифер имеет мощность, равную 3 кВт, то, подставив эти значения в приведенную формулу, вы получите, что прибор нагреет воздух максимум на 44°. То есть если в зимнее время на улице будет -20°, то выбранный воздухонагреватель сможет подогреть кислород до 44-20=24°.

Вернуться к оглавлению

Рабочее давление и сечение воздуховода

Расчет вентиляции предполагает обязательное определение таких параметров, как рабочее давление и сечение воздуховодов. Эффективная и полноценная система включает в свой состав распределители воздуха, воздуховоды и фасонные изделия. При определении рабочего давления нужно учитывать такие показатели:

Форма вентиляционных труб и их сечение.
Параметры вентилятора.
Число переходов.

Расчет подходящего диаметра можно выполнять с использованием следующих соотношений:

Для здания жилого типа на 1 м пространства будет достаточно трубы с площадью сечения, равной 5,4 см².
Для частных гаражей — труба сечением 17,6 см² на 1 м² площади.

С сечением трубы напрямую связан такой параметр, как скорость воздушного потока: в большинстве случаев подбирают скорость в пределах 2,4-4,2 м/с.

Таким образом, выполняя расчет вентиляции, будь то вытяжная, приточная или приточно-вытяжная система, нужно учитывать ряд важнейших параметров. От правильности этого этапа зависит эффективность всей системы, поэтому будьте внимательны и терпеливы. При желании можно дополнительно определить расход электроэнергии на работу устраиваемой системы.

Хотя для расчетов вентиляции существует множество программ, многие параметры все еще определяются по старинке, с помощью формул. Расчет нагрузки на вентиляцию, площади, мощности и параметров отдельных элементов производят после составления схемы и распределения оборудования.

Это сложная задача, которая под силу лишь профессионалам. Но если необходимо подсчитать площадь некоторых элементов вентиляции или сечение воздуховодов для небольшого коттеджа, реально справиться самостоятельно.

Расчет воздухообмена

Если в помещении нет ядовитых выделений или их объем находится в допустимых пределах, воздухообмен или нагрузка на вентиляцию рассчитывается по формуле:

R = n * R 1,

здесь R1 – потребность в воздухе одного сотрудника, в куб.м\час, n – количество постоянных сотрудников в помещении.

Если объем помещения на одного сотрудника составляет больше 40 кубометров и работает естественная вентиляция, не нужно рассчитывать воздухообмен.

Для помещений бытового, санитарного и подсобного назначения расчет вентиляции по вредностям производится на основании утвержденных норм кратности воздухообмена:

для административных зданий (вытяжка) – 1,5;
холлы (подача) – 2;
конференц-залы до 100 человек вместимостью (по подаче и вытяжке) – 3;
комнаты отдыха: приток 5, вытяжка 4.

Для производственных помещений, в которых постоянно или периодически в воздух выделяются опасные вещества, расчет вентиляции производится по вредностям.

Воздухообмен по вредностям (парам и газам) определяют по формуле:

Q = K \(k 2- k 1),

здесь К – количество пара или газа, появляющееся в здании, в мг\ч, k2 – содержание пара или газа в оттоке, обычно величина равна ПДК, k1 – содержание газа или пара в приточке.

Разрешается концентрация вредностей в приточке до 1\3 от ПДК.

Для помещений с выделением избыточного тепла воздухообмен рассчитывается по формуле:

Q = G изб\ c (tyx – tn ),

здесь Gизб – избыточное тепло, вытягиваемое наружу, измеряется в Вт, с – удельная теплоемкость по массе, с=1 кДж, tyx – температура удаляемого из помещения воздуха, tn – температура приточки.

Расчет тепловой нагрузки

Расчет тепловой нагрузки на вентиляцию осуществляется по формуле:

Q в= V н * k * p * C р(t вн – t нро),

в формуле расчета тепловой нагрузки на вентиляцию Vн – внешний объем строения в кубометрах, k – кратность воздухообмена, tвн – температура в здании средняя, в градусах Цельсия, tнро – температура воздуха снаружи, используемая при расчетах отопления, в градусах Цельсия, р – плотность воздуха, в кг\кубометр, Ср – теплоемкость воздуха, в кДж\кубометр Цельсия.

Если температура воздуха ниже tнро снижается кратность обмена воздуха, а показатель расхода тепла считается равной Qв , постоянной величиной.

Если при расчете тепловой нагрузки на вентиляцию невозможно уменьшить кратность воздухообмена, расход тепла рассчитывают по температуре отопления.

Расход тепла на вентиляцию

Удельный годовой расход тепла на вентиляцию рассчитывается так:

Q= * b * (1-E),

в формуле для расчета расхода тепла на вентиляцию Qo – общие теплопотери строения за сезон отопления, Qb – поступления тепла бытовые, Qs – поступления тепла снаружи (солнце), n – коэффициент тепловой инерции стен и перекрытий, E – понижающий коэффициент. Для индивидуальных отопительных систем 0,15 , для центральных 0,1 , b – коэффициент теплопотерь:

1,11 – для башенных строений;
1,13 – для строений многосекционных и многоподъездных;
1,07 – для строений с теплыми чердаками и подвалами.

Расчет диаметра воздуховодов

Диаметры и сечения воздуховодов вентиляции рассчитывают после того, как составлена общая схема системы. При расчетах диаметров воздуховодов вентиляции учитывают следующие показатели:

Объем воздуха (приточного или вытяжного), который должен пройти через трубу за заданный промежуток времени, куб.м\ч;
Скорость движения воздуха. Если при расчетах вентиляционных труб скорость движения потока занижена, установят воздуховоды слишком большого сечения, что влечет дополнительные расходы. Завышенная скорость приводит к появлению вибраций, усилению аэродинамического гула и повышению мощности оборудования. Скорость движения на притоке 1,5 – 8 м\сек, она меняется в зависимости от участка;
Материал вентиляционной трубы. При расчете диаметра этот показатель влияет на сопротивление стенок. Например, наиболее высокое сопротивление оказывает черная сталь с шероховатыми стенками. Поэтому расчетный диаметр воздуховода вентиляции придется немного увеличить по сравнению с нормами для пластика или нержавейки.

Таблица 1 . Оптимальная скорость воздушного потока в трубах вентиляции.

Когда известна пропускная способность будущих воздуховодов, можно рассчитать сечение воздуховода вентиляции:

S = R \3600 v ,

здесь v – скорость движения воздушного потока, в м\с, R – расход воздуха, кубометры\ч.

Число 3600 – временной коэффициент.

здесь: D – диаметр вентиляционной трубы, м.

Расчет площади элементов вентиляции

Расчет площади вентиляции необходим в том случае, когда элементы изготавливаются из листового металла и нужно определить количество и стоимость материала.

Площадь вентиляции рассчитывают электронные калькуляторы или специальные программы, их во множестве можно найти в интернете.

Мы приведем несколько табличных значений наиболее популярных элементов вентиляции.

Диаметр, мм	Длина, м
Диаметр, мм	1	1,5	2	2,5
100	0,3	0,5	0,6	0,8
125	0,4	0,6	0,8	1
160	0,5	0,8	1	1,3
200	0,6	0,9	1,3	1,6
250	0,8	1,2	1,6	2
280	0,9	1,3	1,8	2,2
315	1	1,5	2	2,5

Таблица 2 . Площадь прямых воздуховодов круглого сечения.

Значение площади в м. кв. на пересечении горизонтальной и вертикальной строчки.

Диаметр, мм		Угол, град
Диаметр, мм	15	30	45	60	90
100	0,04	0,05	0,06	0,06	0,08
125	0,05	0,06	0,08	0,09	0,12
160	0,07	0,09	0,11	0,13	0,18
200	0,1	0,13	0,16	0,19	0,26
250	0,13	0,18	0,23	0,28	0,39
280	0,15	0,22	0,28	0,35	0,47
315	0,18	0,26	0,34	0,42	0,59

Таблица 3 . Расчет площади отводов и полуотводов круглого сечения.

Расчет диффузоров и решеток

Диффузоры используются для подачи или удаления воздуха из помещения. От правильности расчета количества и расположения диффузоров вентиляции зависит чистота и температура воздуха в каждом уголке помещения. Если установить диффузоров больше, увеличится давление в системе, а скорость падает.

Количество диффузоров вентиляции рассчитывается так:

N = R \(2820 * v * D * D ),

здесь R – пропускная способность, в куб.м\час, v – скорость воздуха, м\с, D – диаметр одного диффузора в метрах.

Количество вентиляционных решеток можно рассчитать по формуле:

N = R \(3600 * v * S ),

здесь R – расход воздуха в куб.м\час, v – скорость воздуха в системе, м\с, S – площадь сечения одной решетки, кв.м.

Расчет канального нагревателя

Расчет калорифера вентиляции электрического типа производится так:

P = v * 0,36 * ∆ T

здесь v – объем пропускаемого через калорифер воздуха в куб. м.\час, ∆T – разница между температурой воздуха снаружи и внутри, которую необходимо обеспечить калориферу.

Этот показатель варьирует в пределах 10 – 20, точная цифра устанавливается клиентом.

Расчет нагревателя для вентиляции начинается с вычисления фронтальной площади сечения:

Аф= R * p \3600 * Vp ,

здесь R – объем расхода приточки, куб.м.\ч, p – плотность атмосферного воздуха, кг\куб.м, Vp – массовая скорость воздуха на участке.

Размер сечения необходим для определения габаритов нагревателя вентиляции. Если по расчету площадь сечения получается чересчур большой, необходимо рассмотреть вариант из каскада теплобменников с суммарной расчетной площадью.

Показатель массовой скорости определяется через фронтальную площадь теплообменников:

Vp = R * p \3600 * A ф.факт

Для дальнейшего расчета калорифера вентиляции определяем нужное для согрева потока воздуха количества теплоты:

Q =0,278 * W * c (T п- T у),

здесь W – расход теплого воздуха, кг\час, Тп – температура приточного воздуха, градусы Цельсия, Ту – температура уличного воздуха, градусы Цельсия, c – удельная теплоемкость воздуха, постоянная величина 1,005.

Так как в приточных системах вентиляторы размещаются перед теплообменником, расход теплого воздуха вычисляем так:

W = R * p

Рассчитывая калорифер вентиляции, следует определить поверхность нагрева:

Апн=1,2 Q \ k (T с.т- T с.в),

здесь k – коэффициент отдачи калорифером тепла, Tс.т – средняя температура теплоносителя, в градусах Цельсия, Tс.в – средняя температура приточки, 1,2 – коэффициент остывания.

Расчет вытесняющей вентиляции

При вытесняющей вентиляции в помещении оборудуются рассчитанные восходящие потоки воздуха в местах повышенного выделения тепла. Снизу подается прохладный чистый воздух, который постепенно поднимается и в верхней части помещения удаляется наружу вместе с избытком тепла или влаги.

При грамотном расчете вытесняющая вентиляция намного эффективнее перемешивающей в помещениях следующих типов:

залы для посетителей в заведениях общепита;
конференц-залы;
любые залы с высокими потолками;
ученические аудитории.

Рассчитанная вентиляция вытесняет менее эффективно если:

потолки ниже 2м 30 см;
главная проблема помещения – повышенное выделение тепла;
необходимо понизить температуру в помещениях с низкими потолками;
в зале мощные завихрения воздуха;
температура вредностей ниже, температуры воздуха в помещении.

Вытесняющая вентиляция рассчитывается исходя из того, что тепловая нагрузка на помещение составляет 65 – 70 Вт\кв.м, при расходе до 50 л на кубометр воздуха в час. Когда тепловые нагрузки выше, а расход ниже, необходимо организовывать перемешивающую систему, комбинированную с охлаждением сверху.

Не всегда есть возможность пригласить специалиста для проектирования системы инженерных сетей. Что делать если во время ремонта или строительства вашего объекта потребовался расчет воздуховодов вентиляции? Можно ли его произвести своими силами?

Расчет позволит составить эффективную систему, которая будет обеспечивать бесперебойную работу агрегатов, вентиляторов и приточных установок. Если все подсчитано правильно, то это позволит уменьшить траты на закупку материалов и оборудования,а в последствии и на дальнейшее обслуживание системы.

Расчет воздуховодов системы вентиляции для помещений можно проводить разными методами. Например, такими:

постоянной потери давления;
допустимых скоростей.

Типы и виды воздуховодов

Перед расчетом сетей нужно определить из чего они будут изготовлены. Сейчас применяются изделия из стали, пластика, ткани, алюминиевой фольги и др. Часто воздуховоды изготовляют из оцинкованной или нержавеющей стали, это можно организовать даже в небольшом цеху. Такие изделия удобно монтировать и расчет такой вентиляции не вызывает проблем.

Кроме этого, воздуховоды могут различаться по внешнему виду. Они могут быть квадратного, прямоугольного и овального сечения. Каждый тип обладает своими достоинствами.

Прямоугольные позволяют сделать системы вентиляции небольшой высоты или ширины, при этом сохраняется нужная площади сечения.
В круглых системах меньше материала,
Овальные совмещают плюсы и минусы других видов.

Для примера расчета выберем круглые трубы из жести. Это изделия, которые используют для вентиляции жилья, офисных и торговых площадей. Расчет будем проводить одним из методов, который позволяет точно подобрать сеть воздуховодов и найти ее характеристики.

Способ расчета воздуховодов методом постоянных скоростей

Нужно начинать с плана помещений.

Используя все нормы определяют нужное количество воздуха в каждую зону и рисуют схему разводки. На ней показываются все решетки, диффузоры, изменения сечения и отводы. Расчет производится для самой удаленной точки системы вентиляции, поделенной на участки, ограниченные ответвлениями или решетками.

Расчет воздуховода для монтажа заключается в выборе нужного сечения по всей длине, а так же нахождение потери давления для подбора вентилятора или приточной установки. Исходными данными являются значения количества проходящего воздуха в сети вентиляции. Используя схему, проведём расчет диаметра воздуховода. Для этого понадобится график потери давления.
Для каждого типа воздуховодов график разный. Обычно, производители предоставляют такую информацию для своих изделий, либо можно найти ее в справочниках. Рассчитаем круглые жестяные воздуховоды, график для которых показан на нашем рисунке.

Номограмма для выбора размеров

По выбранному методу задаемся скоростью воздуха каждого участка. Она должна быть в пределах норм для зданий и помещений выбранного назначения. Для магистральных воздуховодов приточной и вытяжной вентиляции рекомендуются такие значения:

жилые помещения – 3,5–5,0 м/с;
производство – 6,0–11,0 м/с;
офисы – 3,5–6,0 м/с.

Для ответвлений:

офисы – 3,0–6,5 м/с;
жилые помещения – 3,0–5,0 м/с;
производство – 4,0–9,0 м/с.

Когда скорость превышает допустимую, уровень шума повышается до некомфортного для человека уровня.

После определения скорости (в примере 4,0 м/с) находим нужное сечение воздуховодов по графику. Там же есть потери давления на 1 м сети, которые понадобятся для расчета. Общие потери давления в Паскалях находим произведением удельного значения на длину участка:

Руч=Руч·Руч.

Элементы сети и местные сопротивления

Имеют значение и потери на элементах сети (решетки, диффузоры, тройники, повороты, изменение сечения и т. д.). Для решеток и некоторых элементов эти значения указаны в документации. Их можно рассчитать и произведением коэффициента местного сопротивления (к. м. с.) на динамическое давление в нем:

Рм. с.=ζ·Рд.

Где Рд=V2·ρ/2 (ρ – плотность воздуха).

К. м. с. определяют из справочников и заводских характеристик изделий. Все виды потерь давлений суммируем для каждого участка и для всей сети. Для удобства это сделаем табличным методом.

Сумма всех давлений будет приемлимой для этой сети воздуховодов, а потери на ответвлениях должны быть в пределах 10% от полного располагаемого давления. Если разница больше, необходимо на отводах смонтировать заслонки или диафрагмы. Для этого производим расчет нужного к. м. с. по формуле:

ζ= 2Ризб/V2,

где Ризб – разница располагаемого давления и потерь на ответвлении. По таблице выбираем диаметр диафрагмы.

Нужный диаметр диафрагмы для воздуховодов.

Правильный расчет воздуховодов вентиляции позволит подобрать нужный вентилятор выбрав у производителей по своим критериям. Используя найденное располагаемое давление и общий расход воздуха в сети, это будет сделать несложно.

Вентиляция любого помещения – необходимое условие, даже если это склад, не посещаемый людьми. А в общественных и жилых зданиях система вентиляции должна быть тщательно просчитана и устроена с учетом нормативов. Для каждого закрытого помещения, в том числе и мансардного, необходимо учесть систему воздухообмена, которая способствует комфортному нахождению людей. В любом жилом доме можно увидеть вентиляционные отверстия, которые отвечают за поступление свежего воздуха. В общественных помещениях, где предполагается нахождение людей, должна быть устроена приточно-вытяжная вентиляция осуществляющая циркуляцию воздушных масс. Санитарные нормы строго регламентируют устройство вентиляционных систем с учетом объемов помещений и предполагаемого количества, находящихся в нем людей. Ниже рассмотрим виды вентиляционных систем и методику расчетов воздухообмена.

Вентиляционные системы различаются по степени сложности их конструкции. Существуют несколько типов:

Простые, естественные, осуществляющие приток чистого воздуха через каналы, сделанные в стенах здания.
Приточно-вытяжные, имеющие отдельные каналы для поступления и для оттока воздуха.
Приточно-вытяжные, принудительные, функционирующие на встроенных в воздуховоды канальных вентиляторах.
Комбинированные или комплексные, контролирующие и обеспечивающие приток и вытяжку воздуха, а также регулирующие температуру и влажность в помещении.

От качества работы вентиляционной системы зависит комфортность нахождения людей внутри здания. Нормативы количества поступающего воздуха разработаны и опубликованы Роспотребнадзором, который и контролирует работу вентиляции в общественных зданиях.

Общая картина вентилирования современных домов

Что нужно знать о воздушных потоках

Основные этапы расчетов

Естественная вентиляция в жилых и общественных зданиях устраивается при их строительстве и не требует дополнительных расчетов. Поэтому разговор пойдет о принудительных системах. Первоочередной задачей для проведения точных расчетов вентиляционных систем является учет микроклимата помещений. Это допустимые и нормативно-рекомендуемые значения влажности, температуры и объемов циркуляции воздуха. В зависимости от типов выбранной системы, приведенных выше, определяются задачи – только воздухообмен или комплексное кондиционирование помещения.

Расчет поступаемого извне воздушного потока – первый и важнейший параметр, регулируемый санитарно-гигиеническими нормами. Он строится на минимальных объемах потребления и расходов воздуха за счет отточных каналов и работы технологического оборудования. Определение воздухообмена, который измеряется кубометрами замещаемого воздуха в час, зависит от объемов помещения и его назначения. Для квартир подача наружного воздуха осуществляется в комнаты, где, как правило, жильцы находятся долгое время. Это гостиная и спальня, реже кабинет и холлы. В коридорах, кухнях и санузлах притока, обычно, не делают, в них устанавливаются только вытяжные отверстия. Воздушные массы поступают естественным путем из соседних комнат, где сделан приток. Такая схема заставляет воздушный поток двигаться через жилые комнаты в технические, «выдавливая» отработанную воздушно-газовую смесь в вытяжные каналы. Одновременно при этом удаляются неприятные запахи, не распространяясь по квартире или дому.

Расчеты включают в себя два значения воздухообмена:

По производительности – исходя из нормативов воздушной массы, приходящейся на одного человека.
По кратности – сколько раз происходит смена воздуха в помещении за один час.

Важно! Для выбора производительности планируемой системы вентиляции принимается наибольшее из полученных значений .

Производительность по воздуху

Для жилых помещений количество поступаемого воздуха должно рассчитываться в соответствии со строительными нормами и правилами (СНиП) № 41-01-2003. Здесь указано количество расхода одним человеком – 60 куб.м в час. Этот объем должен быть компенсирован притоком внешнего воздуха. Для спален допускается меньший объем – 30 куб.м в час на одного человека. При проведении расчетов следует учитывать только постоянно проживающих людей, т.е. не следует принимать для просчета воздухообмена количество гостей посещающих помещение время от времени. Для комфортного проведения вечеринок существуют системы регулирующие приток воздуха в разных комнатах. Такое оборудование позволит увеличить приток воздуха в гостиную, за счет уменьшения его в спальне.

Расчеты проводятся по формуле: L = N х Ln, где: L – расчетный объем поступающего воздуха куб.м в час; N – предполагаемое число людей; Ln – нормативный расход воздуха 1 чел. – для спален – 30 куб. м в час и для прочих помещений- 60 куб.м в час.

Производительность по кратности

Расчет кратности обмена воздуха в помещениях следует проводить, основываясь на параметрах помещения, для этого потребуется план дома или квартиры. В плане должно быть указано назначение помещения и его размеры (высота, площадь или длина и ширина). Для комфортного ощущения требуется минимум однократный обмен всего объема воздуха.

Следует отметить, что приточные каналы, как правило, дают объем воздуха для двукратного обмена, тогда как вытяжные рассчитаны на однократный воздухообмен. В этом нет противоречий, так как расход воздуха происходит еще и естественным путем – через щели, окна и двери. Проведя расчеты обмена воздуха для каждого помещения складываем значения, чтобы вычислить производительность вентсистемы. После чего можно будет правильно подобрать мощность приточных и вытяжных вентиляторов. Нормативные показатели производительности для различных помещений следующие:

системы вентиляции жилых помещений – 150-500 куб. м в час;
в частных домах и коттеджах – 550-2000 куб.м в час;
в офисных помещениях – 1100-10000 куб.м в час.

Расчет проводим по формуле: L = NxSxH, где: L – расчетный объем поступающего воздуха куб.м в час; N – норматив кратности обмена воздуха: дома и квартиры – 1-2, офисные помещения – 2-3; S – площадь, кв.м; Н – высота, м;

Пример расчета аэродинамического расчета вентиляции

В расчетах вам также может помочь данный калькулятор

Расчет вентиляции в помещении. Как правильно рассчитать. Калькулятор

Работать, а тем более жить в помещении, в котором душно или трудно дышать, тяжело и неприятно. В этом случае для нормального функционирования человека в помещении и организуется вентиляция. Но для чего нужно делать ее расчет?

Если Вы чувствуете, что воздухообмен в помещении необходимо как-то скорректировать, свежего воздуха недостаточно или устали постоянно проветривать, замерзать или болеть, Вам нужно правильно и точно определить оборудование, которое справится с запросом. Для этого требуется знать нормы и показатели вентиляции для конкретного помещения. Как рассчитать оптимальную вентиляцию? Сейчас все расскажем.

Расчет и нормы вентиляции

Как говорится, хорошо сделанная работа – это работа, которую не видно. Так можно сказать и о правильно настроенной вентиляции. Ведь если в дом поступает достаточное количество свежего воздуха и ровно такое же количество отработанного отводится одновременно, то риск заболеваний на почве затхлого воздуха тоже уменьшается, что вдвойне приятно, поскольку такие заболевания чаще всего становятся хроническими. Это также значит, что риск появления конденсата, плесени или грибка сводится к минимуму, поскольку вентиляция способствует долгой жизни дома, квартиры или комнаты при верных расчете и установке.

Проверка вентиляции

Если вентиляция в доме уже стоит, но вызывает сомнения эффективность ее работы, то стоит проверить ее. Делается это довольно легко: можно взять лист бумаги и поднести к решетке вентиляции
. Если лист начнет затягивать в решетку, значит вентиляция работает исправно. Если нет, значит она перекрыта или забита. Так бывает, когда соседи делают ремонт и перекрывают общую вентиляцию для защиты от пыли и грязи. Если же причина иная, стоит обратиться в специальные службы.

Виды вентиляции. Расчет естественной вентиляции

Начнем, пожалуй, с естественной и принудительной вентиляции. Как понятно из названия, к первому типу относятся проветривание и все, что никак не связано с устройствами. Соответственно, к механической вентиляции относятся вентиляторы, вытяжки, приточные клапаны и другая техника для создания принудительного потока воздуха.

Естественная вентиляция хороша умеренной скоростью этого потока, что создает комфортные условия в помещении для человека – ветер не ощущается. Хотя правильно установленная качественная принудительная вентиляция также не приносит сквозняков. Но есть и минус: при низкой скорости потока воздуха при естественной вентиляции необходимо более широкое сечение для его подачи. Как правило, наиболее эффективное проветривание обеспечивается с полностью открытыми окнами или дверьми, что ускоряет процесс воздухообмена, но может негативно сказаться на здоровье жильцов, особенно в зимний период года. Если мы проветриваем дом, частично открыв окна или полностью открыв форточки, на такое проветривание необходимо около 30–75 минут, а здесь возможно замерзание оконной рамы, что вполне может привести к конденсату, а холодный воздух, поступающий длительное время, ведет к проблемам со здоровьем. Открытые настежь окна ускоряют воздухообмен в помещении, сквозное проветривание займет примерно 4–10 минут, что безопасно для оконных рам, но при таком проветривании почти все тепло в доме выходит наружу, и долгое время температура внутри помещений достаточно низка, что опять-таки повышает риск заболеваний.

Не стоит также забывать про набирающие популярность приточные клапаны, которые устанавливаются не только на окнах, но и на стенах внутри комнат (стеновой приточный клапан), если конструкция окон не предусматривает такие клапаны. Стеновой клапан осуществляет инфильтрацию воздуха и представляет собой продолговатый патрубок, устанавливаемый в стену насквозь, закрытый с обеих сторон решетками и регулируемый изнутри. Он может быть как полностью открытым, так и закрытым тоже полностью. Для удобства в интерьере рекомендуется ставить такой клапан рядом с окном, поскольку его можно будет спрятать под тюлем, и поток проходящего воздуха будет нагреваться радиаторами, расположенными под подоконниками.

Для нормальной циркуляции воздуха по всей квартире необходимо обеспечить его свободное перемещение. Для этого на межкомнатных дверях ставят переточные решетки, чтобы воздух спокойно перемещался от приточных систем к вытяжным, проходя по всему дому, через все комнаты. Важно учитывать, что правильным считается такой поток, при котором самая пахнущая комната (туалет, ванная комната, кухня) – последняя. Если нет возможности установить переточную решетку, достаточно просто оставить зазор между дверью и полом, примерно 2 см. Этого вполне достаточно, чтобы воздух легко перемещался по дому.

В случаях, когда естественной вентиляции не хватает или нет желания ее устраивать, переходят к использованию механической вентиляции.

Механическая вентиляция

Исходя из назначения, механическая вентиляция подразделяется на:

вытяжную – отвод использованного воздуха из комнаты;
приточную – подает свежий воздух в помещение;
приточно-вытяжную (рециркуляционная) – делает оба дела сразу.

Соответственно, лучше всего с работой справляется именно третий тип вентиляционной системы, поскольку осуществляет полную рециркуляцию свежего воздуха в помещении. Вытяжные установки, как правило, пользуются спросом на производствах и в промышленности, в офисах и на складах, но без приточной системы такая установка работает крайне неудовлетворительно.

В целом, во многих комнатах ставят просто вытяжную или приточную систему. А вот в комнатах с повышенной влажностью – кухня, ванная – просто необходимо ставить рециркуляционную систему. Обычно в домах в этих комнатах располагается вытяжка, которая отводит запахи и излишнюю влагу в подъезд, а приток воздуха обеспечивается за счет других комнат через пространство под межкомнатными дверьми. Однако при некачественной вентиляции в квартире или при “глухих” дверях в пол именно притока зачастую и не хватает, и нужна отдельная приточная вентиляция.

Расчет системы вентиляции. Расчет вытяжной и приточной вентиляции

Расчет воздухообмена можно делать на специфичные условия: расчет отвода излишков тепла, расчет на очистку от загрязнений и другие. Но они составляются только на профессиональном уровне и не являются обязательными, для бытовой вентиляции можно сделать все гораздо проще.

Как рассчитать вентиляцию обычной квартиры? Для жилых помещений, основными аспектами являются:

площадь помещения;
кратность;
санитарно-гигиенические нормы.

Все необходимые нормы вентиляции для подстановки в формулы Вы сможете найти в специальных СНиПах, ГОСТах и другой нормативной документации.

Расчет вентиляционной системы исходя из площади помещения

Величина, характеризующая сколько раз за один час объем помещения полностью наполняется свежим воздухом и очищается от использованного, называется кратностью. Кратность воздухообмена в помещениях, как понятно из определения, зависит от объема этого помещения. То есть если у нас за час в дом поступило свежего воздуха ровно на один объем всего дома, то кратность в данном случае равна единице, что для бытовых помещений почти в ста процентах случаев является нормой.

Расчет вентиляции помещения по кратности

Для этого расчета необходимо учитывать всего лишь две цифры: нормами установлена подача 3 м3/ч свежего воздуха на 1 м2 помещения. При этом количество людей в помещении абсолютно не имеет значения. Зная длину, высоту и ширину комнаты Вы легко вычислите объем и, соответственно, показатель производительности вентиляции.

Расчет вентиляции помещения по кратности

Подсчета объема каждого помещения – умножаем высоту, длину и ширину этих помещений, или можно рассматривать дом или квартиру как помещение без стен – в таком случае просто считаем общий объем дома или квартиры;
Расчета необходимого объема воздуха для каждого помещения по формуле:
L=n·V
(где L – необходимый объем воздуха, n – кратность воздухообмена (определяется СНиПом), а V – объем помещения).

Нужно помнить, что объемы приточного и вытяжного воздуха при расчете должны быть равны. Если первый по значению получился больше второго, то необходимо увеличить значения вытяжного воздуха для комнат, в которых он брался по минимуму.

Расчет по санитарно-гигиеническим нормам

В данном расчете опять-таки важно помнить две цифры: 60 м3/ч воздуха на постоянно пребывающего в помещении человека и 20 м3/ч на временно пребывающего человека. Эти цифры диктуют санитарные нормы для жилых и административных площадок. То есть для комнаты, в которой один человек пребывает постоянно и еще один временно, количество воздуха в час будет равно 80 м3.

Подбор оборудования. Расчет вентилятора

После того как проведены все необходимые расчеты и подобраны нужные характеристики, делаются чертежи, строится план и выбирается необходимое оборудование. Сразу же стоит обратить внимание на сечение воздуховода – существует два типа: круглое и прямоугольное. Стоит учитывать, что соотношение сторон при прямоугольном воздуховоде не должно превышать 3 к 1, поскольку в противном случае вентиляция будет шуметь и в ней практически не будет тяги.

Одним из важных факторов является также скорость в магистрали – на прямых участках не менее 5 м/с, на поворотах не менее 3 м/с. Если же речь идет о естественной вентиляции, то скорость магистрали в данном случае составляет 1 м/ч. Вытяжная вентиляция должна иметь такую же скорость магистрали, как и в первом случае – 3 и 5 м/с соответственно на ответвлениях и прямых участках.

В случае, если у Вас в доме уже стоит вентиляция, но Вы ей недовольны или она не обеспечивает необходимые условия, на помощь приходит специальное оборудование, например бризер. Современные бризеры отличаются низким уровнем шума, имеют три степени фильтрации воздуха, обладают высокой производительностью и отвечают за температуру и свежесть воздуха. Комнату можно проветривать даже при закрытых окнах, а мощности бризера хватит даже на пять человек в одной комнате.

Если использовать бризер в совокупности с базовой станцией системы умного микроклимата MagicAir, то Вы сможете контролировать все показатели воздуха в комнате даже со смартфона, что облегчает контроль за микроклиматом в помещении и освобождает много времени, не нужно делать никаких расчетов, и притом гарантия успешного результата – 100%.

Калькулятор для расчета вентиляции

Для быстрого расчета необходимых параметров вентиляции Вы можете воспользоваться нашим калькулятором, который помогает сделать все необходимые операции быстро, а разобраться в нем сможет любой человек без специальной подготовки и навыков.

Если Вы сомневаетесь в каких-то данных или не уверены, что верно определите параметры для расчета вентиляции приведенными выше способами, калькулятор также подойдет лучше всего. Ответив на простые вопросы, Вы получите точный расчет и характеристики будущего оборудования.

Выводы

Если обратить внимание, то можно увидеть, что у всех трех типов расчета на выходе получаются разные данные, и притом все они верны. Разница лишь в деньгах, которые Вы хотите потратить на вентиляцию, поскольку расчеты по площади и кратности выходят дешевле расчета по санитарным нормам. Но стоит учесть, что последний больше подходит для создания более комфортных условий для жизни. Поэтому делайте расчеты и выбирайте оборудование, исходя из соотношения цена/качество. В крайнем случае Вы можете обратиться к профессионалам и сделать соответствующий расчет, подобрать оборудование и осуществить монтаж на профессиональном уровне. В любом случае, вопрос с вентиляцией нельзя оставлять открытым, поскольку качественная работа вентиляции, как уже говорилось ранее, важна для здорового микроклимата в помещении, здоровья Вашей семьи, долгой жизни квартиры или дома и отличного настроения.

Сибирского здоровья Вам и Вашим близким!

CFM Calculator

В любом здании найдется множество помещений с различными функциями и назначением. Обычно в обычном доме мы находим гостиную, спальню, столовую, кухню и ванную комнату. На большинстве рабочих мест у нас обычно есть вестибюль или приемная, коридоры, конференц-залы, офисы, туалеты и многое другое. Каждая комната имеет определенное назначение, и мы остаемся в каждой комнате разное количество времени в течение дня.

В зависимости от того, чем мы занимаемся в комнате, вентиляция необходимая для поддержания притока свежего воздуха изменится. Наличие адекватной вентиляции и воздушного потока в помещении необходимо для дыхания и для правильной работы некоторых приборов и оборудования. Кроме того, при правильной вентиляции мы можем контролировать влажность и температуру в помещении и быстро удалять любые запахи, испарения и даже частицы, которые могут остаться , как на кухне или в гостиной .

Чтобы удалить эти загрязнители воздуха, мы должны изменить воздух в помещении, вводя новые объемы воздуха. В зависимости от помещения нам может потребоваться несколько воздухообменов в час, чтобы достичь желаемого уровня 9.0005 качество воздуха в этой комнате. Вот некоторые типичные значения рекомендуемого воздухообмена в час для некоторых наиболее распространенных типов помещений:

Здание/Помещение	Воздухообмен в час (ACH)
Жилой
Подвалы	3-4
Спальни	5-6
Ванные комнаты	6-7
Гостиные	6-8
Кухни	7-8
Прачечная	8-9
Нежилые помещения
Офисы
Деловые офисы	6-8
Столовые	7-12
Конференц-залы	8-12
Процедурные кабинеты	9-10
Копировальные комнаты	10-12
Главные компьютерные комнаты	10-14
Место для курения	13-15
Рестораны
Столовая	8-10
Постановка продуктов питания	10-12
Кухни	14-60
Стержни	15-20
Общественные места
Коридоры	3-5
залы ожидания	4-8
Банки	4-8
Больничные палаты	6-8
Спортивные залы	6-10
Торговые центры и розничные магазины	6-10
Туалеты	6-15
Классы	6-20
Фойе	8-10
Церкви	8-12
Театры и зрительные залы	8-15
Туалеты	10-12
Бассейны	10-15
Больничные учреждения	10-20
Аудитории	12-14
Курительные комнаты	15-20

Считаем один воздухообмен в час или 1 ACH происходит, когда весь объем воздуха в помещении заменяется один раз новым воздухом в течение часа. Например, в помещении площадью 30 м ³, в котором требуется четыре воздухообмена в час, потребуется 30 м ³ * 4 = 120 м ³ воздуха, чтобы пройти через него в течение часа.

Расчет требований к воздушному потоку для помещения поможет нам решить, какие действия предпринять для обеспечения качественного воздуха в любом помещении. Кроме того, выбор правильной техники для нашего дома часто приводит к снижению счетов за электроэнергию. В следующих разделах давайте узнаем о значении CFM и узнаем, как рассчитать расход воздуха в единице CFM, которая является наиболее часто используемой единицей измерения, используемой для измерения расхода воздуха.

🙋 Знаете ли вы, что относительная влажность и температура связаны с температурой точки росы? Проверьте наш калькулятор точки росы, чтобы узнать больше.

Калькулятор вентиляции чердака: Надлежащая вентиляция крыши

Вытяжная вентиляция

Основной поток ^® Power Attic Vents — установка на крыше (число вентиляционных отверстий)

Продукт	Необходимое количество
ЕРВ4	31
ERV5	22
ERV6	22

ERV4

Требуется номер

ERV5

Требуется номер

ERV6

Требуется номер

Master Flow ^® Power Attic Vents — монтаж на фронтоне (число вентиляционных отверстий)

Master Flow ^® Power Attic Vent – Установка на фронтон (количество вентиляционных отверстий)

Продукт	Требуется номер
ЭГВ5	31
ЭГВ6	22

Основной поток ^® Ветряные турбины (количество вентиляционных отверстий)

Продукт	Требуется номер
12 дюймов	31
14 дюймов	22

Примечание. Количество ветряных турбин, исходя из скорости ветра 8 миль в час (12,9 км/ч)

12 дюймов

Требуется номер

14 дюймов

Требуется номер

Примечание. Количество ветряных турбин основано на скорости ветра 12,9 км/ч.

Товар	Требуемые погонные футы
с ERV4	31 ‘
с ERV5	22′
с ERV6	31 ‘
с EGV5	22′
с EGV6	31 ‘
с крышей от солнечных батарей и двойным источником питания	22′
с фронтоном на солнечной энергии	22′
с мощной солнечной батареей и крышей с двойным питанием	22′
с ветряной турбиной 12 дюймов	22′
с ветряной турбиной 14 дюймов	22′

LSV8 Непрерывные металлические вентиляционные потолки (линейные футы)

Товар	Требуемые погонные футы
с ERV4	31 ‘
с ERV5	22′
с ERV6	31 ‘
с EGV5	22′
с EGV6	31 ‘
с крышей от солнечных батарей и двойным источником питания	22′
с фронтоном на солнечной энергии	22′
с мощной солнечной батареей и крышей с двойным питанием	22′
с ветряной турбиной 12 дюймов	22′
с ветряной турбиной 14 дюймов	22′

EAP 4×12 пластиковых вентиляционных отверстий (количество вентиляционных отверстий)

EAP 4×12 пластиковых вентиляционных отверстий потолка (количество вентиляционных отверстий)

Товар	Требуется номер
с ERV4	31
с ERV5	22
с ERV6	31
с EGV5	22
с EGV6	31
с крышей от солнечных батарей и двойным источником питания	22
с фронтоном на солнечной энергии	22
с мощной солнечной батареей и крышей с двойным питанием	22
с ветряной турбиной 12 дюймов	22
с ветряной турбиной 14 дюймов	22

Металлические вентиляционные отверстия EAC 16×4 (количество вентиляционных отверстий)

Товар	Требуется номер
с ERV4	31
с ERV5	22
с ERV6	31
с EGV5	22
с EGV6	31
с крышей от солнечных батарей и двойным источником питания	22
с фронтоном на солнечной энергии	22
с мощной солнечной батареей и крышей с двойным питанием	22
с ветряной турбиной 12 дюймов	22
с ветряной турбиной 14 дюймов	22

Металлические вентиляционные отверстия EAC 16×8 (количество вентиляционных отверстий)

Товар	Требуется номер
с ERV4	31
с ERV5	22
с ERV6	31
с EGV5	22
с EGV6	31
с крышей от солнечных батарей и двойным источником питания	22
с фронтоном на солнечной энергии	22
с мощной солнечной батареей и крышей с двойным питанием	22
с ветряной турбиной 12 дюймов	22
с ветряной турбиной 14 дюймов	22

EmberShield ^® Закрываемые вентиляционные отверстия софита (количество вентиляционных отверстий)

EmberShield ^® Закрывающиеся вентиляционные отверстия софита (количество вентиляционных отверстий)

Продукт	Требуется номер
с ERV4	31
с ERV5	22
с ERV6	31
с EGV5	22
с EGV6	31
с крышей от солнечных батарей и двойным источником питания	22
с фронтоном на солнечной энергии	22
с мощной солнечной батареей и крышей с двойным питанием	22
с ветряной турбиной 12 дюймов	22
с ветряной турбиной 14 дюймов	22

ACH или ACPH расшифровывается как Air Changes per Hour и обычно упоминается как «коэффициент воздухообмена» или «коэффициент воздухообмена». Это показатель того, сколько раз объем воздуха в помещении будет добавляться, удаляться или заменяться отфильтрованным чистым воздухом

Как рассчитать ACH или воздухообмен в час?

Чтобы рассчитать обмен воздуха в час (ACH), найдите CFM вашего устройства и умножьте его на 60, затем разделите полученную сумму на общий объем помещения в кубических футах, чтобы получить общий ACH.

Q= CFM фильтрующего устройства
Vol= Объем помещения

По какой формуле рассчитывается ACH?

Формула для расчета ACH: 60 умножить на фут3/мин вашего воздухообменника, разделить на объем воздуха в помещении.
Формула ACH в виде выражения: ACH=60Q/Vol
ACH = количество воздухообменов в час
Q = объемный расход воздуха в кубических футах в минуту (cfm)
Vol = объем помещения Д x Ш x В, в кубических футах

Как рассчитать объем воздуха в комнате?

Чтобы рассчитать объем воздуха в помещении, умножьте длину, ширину и высоту, чтобы получить общий кубический объем воздуха.
Формула объема воздуха в виде выражения: Объем = Д x Ш x В
Д = Длина
Ш = Ширина
В = Высота

Что такое CADR?

CADR означает скорость подачи чистого воздуха. это измерение используется, чтобы показать, сколько конкретных частиц необходимо удалить из воздуха. Другими словами, рейтинг CADR показывает, насколько быстро очиститель воздуха может очищать воздух в помещении определенного размера.

CADR используется для бытовой техники, а рейтинговая система протестирована и сертифицирована Ассоциацией производителей бытовой техники.

Ниже вы найдете дополнительные требования ACH для определенных типов медицинских помещений.

Количество воздухообменов в стоматологическом кабинете в час

Зона	Минимальный общий воздухообмен в час
Закрытая стоматологическая операционная 9 2 1 20420042
Open Dental Operatory	6
Cleanup/ Sterilization	10
Laboratory	6
Dark Room	10
General Dental Centers	8-12
Кабинет челюстно-лицевой хирургии	15

Воздухообмен/час (ACH) и время, необходимое для удаления переносимых по воздуху загрязнителей по эффективности


ACH	Время (мин. ), необходимое для удаления с эффективностью 99%	Время (мин.), необходимое для удаления Эффективность 99,9%
2	138	207
4	69	104
6 ⁺	46	69
8	35	52
10 ⁺	28	41
12 ⁺	23	35
15 ⁺	18	28
20	14	21
50	6	8

Узнайте об очистителе воздуха Pure Breeze HEPA и соответствующем оборудовании для очистки воздуха HEPA здесь.

Связано: Ключевые выводы о том, как замедлить распространение COVID-19 путем очистки воздуха

Ссылки documents/handbook/02104a9.pdf
https://www.cdc.gov/infectioncontrol/guidelines/environmental/background/air.html
https://www.cfm.va.gov/til/dGuide/dgDental.pdf
Ищи:
Категории товаровВыберите категориюАбразивные материалы для пескоструйной обработки (22)Аксессуары (170) Аксессуары Передний стол (6) Аксессуары Настольный (18) Аксессуары Литье (11) Аксессуары Фильтрация (19) Аксессуары Шланги (61() 11) Товары для распродажи (8) Стоматологическое оборудование (25) Стоматологическое оборудование (55) CAD/CAM (9) Стоматологическая система фильтрации воздуха (10) Dental Pure Breeze (3) Dental Dust Collector Special App (8) Dental Stone Vac II (2) Dental StoneVac Brushless Speed Control (1) Dental V-Six (1) StoneVac Mill Sync (1) Стоматологические пылеуловители (11) Vanguard 1x (1) Vanguard 2x Platinum (1) Vanguard Gold 2X (2) Bl-Abrasive Dental (10) SandStorm 2 (1) SandStorm Edge (1) SandStorm Mobile (2) SandStorm Prestige (2) SandStorm Professional (1) Sandstorm Sandshell XL (1) Аксессуары (16)Стоматологические микроабразивные пескоструйные аппараты (1)Пожертвование (1)Аксессуары для сбора пыли (119) Дополнительная фильтрация (17) Пылеулавливающие шкафы (7) Шланги и адаптеры для сбора пыли (46) Насадки и аксессуары для рабочих станций для сбора пыли (22) Переключатели, элементы управления и клапаны (27) Интеллектуальная система сбора пыли Vaniman (11) Оборудование (89) Фильтрация воздуха (9) Pure Breeze (6) Пылеуловители (7) Van-I-Vac (2) Voyager (3) Пылеуловители специального назначения (7) Abrasive Vac (2) Stone Vac II (Sands Vac II (4) Micro Abrasives 67) Угловые насадки и адаптер (4) Взорви его! (1) Встроенные хрустальные наконечники (3) Микроабразивный пескоструйный аппарат Прочее (29) Микро -абразивное окно взорвания песка (1) Мобильная проблема (3) кончики точного карбида (3) Проблема (2) Проблема 2 (2) Проблема 3 (3) Проблема 3 ESD (2) Танки (7) Windows (7) отремонтированные ( 2)ESD (5)Фильтр-мешки (2)Промышленные (21)Промышленные пылесборники (12)Промышленные микроабразивные пескоструйные аппараты (13)Мобильный струйный аппарат (3)Дополнительные аксессуары (12)СИЗ (13) Очистка (2) Маски ( 9) Маски KN95 (5) Маски N95 (4)Циклоны с предварительным фильтром для пылесборников (10)Pure Breeze (7)Запасные части (226) Запчасти для моделей, снятых с производства (18) Электрика (12) Фильтры (27) (8) Светильники (28) Переключатели/элементы управления (30) Клапаны (2) Приставка для рабочей станции (9)Советы (6)Без категории (6)
Категории блогаКатегории блогаВыберите категориюФильтрация воздуха (34)Стоматологическая лаборатория (13)Новости стоматологии (22)Пылесборники (21)Общие (14)Гостевые блоги (1)Новости (30)Прикрепленный (1) )Пескоструйные аппараты (22)Истории успеха (10)Технические советы (25)Видео (15)Технические документы (5)
Подписаться
Vaniman Manufacturing Co.
25799 Jefferson Ave
Murrieta, CA
Телефон: (760) 723-1498
Система B2B – онлайн-калькулятор
Отрывок.
Кейс по созданию внутренней бизнес-системы для производителя вентиляционных систем. Или о том, как сэкономить рабочее время специалистов по подготовке коммерческого предложения.
В 2021 году в агентстве 2410 мы разработали B2B систему/онлайн калькулятор для нашего заказчика – компании-производителя. Он может выполнять геометрические расчеты и создавать ставки за считанные секунды.
Давайте обсудим ваш проект
Давайте обсудим ваш проект, чтобы узнать, чем мы можем вам помочь. Запланируйте бесплатную 15-минутную встречу
Заказать бесплатную консультацию
Поделиться этой статьей
История клиента.
специализируется на проектировании и строительстве систем вентиляции для крупных строительных объектов (торговые центры, производственные здания, склады и многофункциональные комплексы).
Пример объектов для проектирования системы вентиляции
Для каждого нового заказчика компания готовит индивидуальное предложение. В него входят основные элементы, из которых будет собираться вся вентиляционная система.
Готовая система вентиляции вариант
Данные для правильного окончательного расчета подготавливаются в специальной программе. Сотрудники вручную вносят в него каждый элемент, его размеры, материал и дополнительные параметры. Площадь каждого элемента умножается на цену ставки, и в результате получается общая стоимость.
Требуется около 2-3 дней работы специалистов. Неоправданно долго и дорого просто озвучивать цену за проект в конце. Запрос компании заключался в том, можно ли автоматизировать и ускорить процесс.
Совместно с заказчиком мы разработали концепцию личного кабинета, который позволит выполнять максимальное количество расчетов при минимальном участии пользователя.
Принцип использования бизнес-системы состоит из следующих этапов:
Менеджер загружает файл Excel, содержащий необходимый список элементов системы вентиляции.
Калькулятор выполняет все геометрические расчеты (расчет площади, расчет контактной поверхности и т. д.) для каждого типа продукта.
Выводит все результаты в готовую таблицу, где специалист может внести коррективы, изменить количество элементов и установить размер скидки.
В результате калькулятор формирует оценку с окончательной суммой. Специалист скачивает его, расширяет и отправляет заказчику.
Онлайн-система для бизнеса заказчика, включая дизайн, бэкенд, логику обработки данных и расчетные формулы, разрабатывалась с нуля, исключительно под запросы и требования компании.
Наше решение.
Основной приоритет при разработке решения был отдан математическим расчетам, которые выполняются при обработке пользовательских данных.
Поэтому интерфейс создан из готовых блоков в стиле Material Design – отражающих только основные функции.
Здесь менеджер может скачать пример импортируемого файла и получить от него дополнительные инструкции по форматированию.
Результат.
Макет страницы загрузки файла:
Макет страницы загрузки файла для онлайн-калькулятора
Конечный результат:
Страница загрузки файла для онлайн-калькулятора
Затем на основе загруженных данных система формирует готовую интерактивную таблицу.
В этой таблице пользователь может осуществлять поиск по продуктам, применять панели и фланцы, редактировать скидки и отмечать продукты для экспорта в коммерческое предложение.
Макет страницы генерации предложения:
Макет страницы генерации предложения
Конечный результат:
Конечный результат страницы генерации предложения / Онлайн-калькулятор B2B
Основные возможности онлайн-калькулятора
Обработка импортированных данных
Технически пользователь может загрузить любой файл Excel. Задача системы — рассчитать правильные стежки и требуемые параметры.
Загрузить файл Excel со списком элементов системы вентиляции
Система обрабатывает каждое изделие и рассчитывает его тип, а также размер, стоимость и количество.
Математические расчеты для каждого элемента
Отметим, что элементы вентиляционных систем не всегда имеют строение правильной геометрической фигуры. Для каждого элемента используются свои геометрические формулы расчета периметров и площадей поверхностей.
Варианты исполнения и размеры элементов системы вентиляции
Резюме.
В результате заказчик получил готовую бизнес-систему, что значительно упростило процесс подготовки предложений. Калькулятор моментально рассчитывает стоимость проекта, а менеджер тратит меньше времени на подготовку окончательного документа.
Теперь клиенты компании могут получать заявки в течение за несколько часов , а не за несколько дней , как это было раньше.
Эту бизнес-систему мы планируем развивать вместе с заказчиком, добавляя в нее функции и расширяя возможности калькулятора.
Аналогичная бизнес-система с онлайн-калькуляторами может быть интегрирована и в другие отрасли. Для оптимизации проектных расчетов подготавливайте заявки и автоматически формируйте сопроводительные документы.
Темы.
Автоматизация
Бизнес-система
Калькуляторы
Приборная доска
Оценка интенсивности вентиляции в помещениях с разным уровнем присутствия: актуальность для снижения риска передачи переносимых по воздуху патогенов
Список журналов
PLoS один
PMC8224849
PLoS Один. 2021; 16(6): e0253096.
Опубликовано в сети 24 июня 2021 г. doi: 10.1371/journal.pone.0253096
, Формальный анализ, Методология, Визуализация, Письмо – исходный проект, Письмо – обзор и редактирование, ^1, ^* , Формальный анализ, Письмо – обзор и редактирование, ¹, Концептуализация, Курирование данных, Исследование, Написание – обзор и редактирование, ^2, ³, Концептуализация, Курирование данных, Исследование, Написание – исходный проект, Написание – обзор и редактирование, ⁴, Концептуализация, Исследование, Написание – первоначальный проект, Написание – обзор и редактирование, ^1, ³, Формальный анализ, Методология, ⁵, Концептуализация, Написание – обзор и редактирование, ⁶, Концептуализация, Написание – исходный проект, Написание – обзор и редактирование, ^1, ^7, ⁸, Написание – исходный проект, Написание – обзор и редактирование, ¹ и , Концептуализация, Формальный анализ, Получение финансирования, Методология, Надзор , Написание – оригинальный черновик, Написание – рецензирование и редактирование ¹
Giovanni lo Iacono, редактор
Авторская информация о примечаниях об авторских правах и получении лицензий Отказ от ответственности
Дополнительные материалы
. Распространение SARS-CoV-2, а также продолжающаяся высокая глобальная смертность от хорошо известных болезней, передающихся воздушно-капельным путем, таких как туберкулез и корь, остро нуждаются в практических способах выявления мест скопления людей, где низкий уровень вентиляции способствует высокому риску передачи инфекции. . Плохо проветриваемые больничные помещения, в частности, могут представлять высокий риск из-за присутствия как заразных, так и восприимчивых людей. Хотя существуют относительно простые подходы к оценке интенсивности вентиляции, подходы, наиболее часто используемые в эпидемиологии, не могут использоваться там, где заполняемость варьируется, и, следовательно, не могут быть надежно применены во многих типах помещений, где они наиболее необходимы.
Методы
Цель этого исследования состояла в том, чтобы продемонстрировать использование нестационарного метода для оценки абсолютной скорости вентиляции, который можно применять в помещениях с различной степенью присутствия людей. Мы использовали данные из палаты в поликлинике первичной медико-санитарной помощи в условиях высокой распространенности туберкулеза и ВИЧ, включая измерения содержания углекислого газа в помещении и на открытом воздухе, а также подсчет населения (по возрасту) с течением времени. Были сопоставлены два подхода: подход 1 с использованием простой модели линейной регрессии и подход 2 с использованием модели обыкновенного дифференциального уравнения.
Результаты
Абсолютная скорость вентиляции, Q, при использовании подхода 1 составила 2407 л/с [95% ДИ: 1632–3181], а Q при подходе 2 составила 2743 л/с [95% ДИ: 2139–4429].
Выводы
Мы демонстрируем два метода, которые можно использовать для оценки скорости вентиляции в условиях большого скопления людей, например, в залах ожидания поликлиники. Оба подхода дали сопоставимые результаты, однако метод простой линейной регрессии имеет то преимущество, что не требует измерения объема помещения. Эти методы можно использовать для выявления плохо проветриваемых помещений, что позволяет принять меры для снижения воздушно-капельной передачи патогенов, таких как Mycobacterium tuberculosis , корь и SARS-CoV-2.
На момент написания более двух миллионов человек умерли от COVID-19, и во всем мире было зарегистрировано около 100 миллионов случаев заболевания [1]. Мир предпринял беспрецедентные меры по борьбе с его распространением. Роль воздушно-капельной инфекции в передаче инфекции была установлена очень рано во время пандемии, и в текущих руководящих принципах Всемирной организации здравоохранения (ВОЗ) по борьбе с COVID-19 перечисляется ряд мер, направленных на сокращение или предотвращение воздушно-капельной и фомитной передачи, таких как поддержание по крайней мере 1 метровая дистанция от окружающих и регулярное мытье рук [2]. Однако в настоящее время признано, что передача SARS-CoV-2 воздушно-капельным путем также играет роль в распространении SARS-CoV-2, что требует ряда дополнительных мер контроля [3–5].
Хорошо известные и давно установленные инфекционные заболевания, передающиеся воздушно-капельным путем, продолжают вызывать большое количество смертей, при этом туберкулез (ТБ) и корь унесли примерно 1,4 миллиона и более 200 000 жизней в 2019 году соответственно [6, 7]. Работа по ТБ и другим инфекционным заболеваниям, передающимся воздушно-капельным путем, подчеркивает решающую роль уровня вентиляции в риске передачи, особенно в странах с низким и средним уровнем дохода с высокой распространенностью ТБ и ВИЧ [8–10], и исследования показали, что передачу можно снизить если бы помещения лучше вентилировались, особенно в ключевых зданиях, таких как клиники [11–14]. Для предотвращения передачи возбудителей воздушно-капельным путем ВОЗ ранее рекомендовала естественную вентиляцию не менее 60 лс ^-1 /пациент для общих поликлиник и палат [15]. Однако для выявления недостаточно вентилируемых помещений необходимо уметь оценивать уровни вентиляции.
В эпидемиологических исследованиях обычно используются два метода для оценки интенсивности вентиляции в помещениях. Первый метод заключается в оценке скорости вентиляции с использованием экспериментов по выбросу углекислого газа (CO ₂ ); то есть выпустить CO ₂ в пустую комнату и измерить уровень CO ₂ распад. Затем эти данные можно использовать для оценки интенсивности вентиляции [16]. Однако этот метод может оказаться неприменимым в условиях клиники, а) потому что в помещении не должно быть людей (что не всегда возможно) и б) потому что в больших помещениях, которые нелегко сделать воздухонепроницаемыми, может оказаться невозможным достичь пик CO ₂ уровней, необходимых для проведения точных экспериментов.
Второй метод характеристики вентиляции и качества воздуха в помещении заключается в использовании стационарных методов, продемонстрированных Persily и de Jonge [17]. Это простой и более практичный подход к определению скорости вентиляции. Метод требует только измерения/оценки стационарного уровня CO 9 на открытом воздухе и в помещении.2614 2 уровней и занятости, а также делает предположения о скорости образования CO ₂ на человека, которую авторы определили для диапазона возрастов и уровней физической активности. Хотя этот подход может быть легко реализован в клинических условиях, стационарный метод может не дать точной оценки истинной скорости вентиляции, поскольку количество людей в помещении и концентрации CO ₂ вряд ли будут постоянными.
Измерения вентиляции, полученные с помощью этих или родственных методов, можно затем использовать для оценки потенциального риска заражения в помещении. Модель Уэллса-Райли [18, 19] (уравнение 1) является примером метода, который можно использовать в стационарных условиях для оценки вероятности заражения восприимчивого человека ( P ). Входными параметрами являются: количество присутствующих заразных людей ( I ), количество инфекционных доз («квантов»), производимых каждым заразным человеком в единицу времени ( q ) [20], объем воздуха, вдыхаемого восприимчивых людей в единицу времени ( p ), абсолютная скорость вентиляции ( Q ) и время ( t ). Обычно следует принимать значения I, p и q.
P=1-exp(-IpqtQ)
(1)
Рудник и Милтон [19] адаптировали уравнение 1 для учета нестационарных условий (уравнение 2). Здесь n — количество людей в вентилируемом помещении, а f¯ — средняя доля воздуха в помещении, составляющая выдыхаемый воздух:
P=1−exp(−f¯Iqtn)
(2)
где f¯ можно вычислить из:
f¯=Cin-Coutca
(3)
где С _в представляет собой объемную долю CO ₂ в воздухе помещения, C _из представляет собой объемную долю CO ₂ в наружном воздухе, а C _a представляет собой объемную долю CO ₂ в выдыхаемом воздухе. дыхание [19]. Этот подход получил широкое распространение, но не позволяет разделить вклад переполненности и плохой вентиляции в риск передачи инфекции.
В этой статье мы демонстрируем применение простого нестационарного метода для расчета абсолютной скорости вентиляции в оживленном зале ожидания клиники с колеблющейся нагрузкой. Этот метод подходит для повседневного использования в таких помещениях в рабочее время и не требует дополнительного оборудования, кроме CO ₂ регистраторов данных, обычно используемых в таких исследованиях в области эпидемиологии.
Data
Методы применялись с использованием данных проекта Umoya omuhle [21], крупного междисциплинарного исследовательского проекта, целью которого является создание новых вмешательств по профилактике и борьбе с туберкулезной инфекцией (IPC) в клиниках первичной медико-санитарной помощи в Западных Кейп и Квазулу-Натал, две провинции в Южной Африке. В рамках этого проекта были проведены измерения вентиляции в клинических помещениях в десяти клиниках первичной медико-санитарной помощи с использованием комбинации как CO ₂ эксперименты по высвобождению и парные измерения CO внутри и снаружи помещений ₂. Здесь мы сосредоточимся на одной комнате ожидания клиники с естественной вентиляцией.
Измерители качества воздуха в помещении с регистрацией данных, модель 800050 (Sper Scientific, Скоттсдейл, Аризона; точность +/- 75 частей на миллион) использовались для измерения уровней CO ₂. CO ₂ измерения были проведены в трех центральных точках в помещении, при этом одно одновременное измерение было проведено непосредственно за пределами помещения для измерения CO ₂ в замене воздуха. Наборы измерений проводились примерно каждые 20 минут, при этом численность проживающих в помещении (по возрастным категориям) одновременно собиралась исследовательским персоналом. Размеры помещения измерялись с помощью лазерного дальномера (Bosch PLR 40R, Robert Bosch GmbH Gerlingen, Германия, точность +/- 2,0 мм) и использовались для оценки объемов помещения. Все данные были введены в Microsoft Excel, а анализ данных был проведен с использованием R версии 3.6.0 [22].
Модели
Стационарный подход
Методы, примененные в этом исследовании, расширяют модель, использованную Персили и де Йонге [17]. В исходном исследовании авторы описали взаимосвязь между стационарной концентрацией CO ₂ и скоростью вентиляции следующим образом:
Q=GCin,ss-Cout
(4)
где G — скорость образования CO ₂ на человека (взято из [17]), C _out — концентрация CO ₂ на открытом воздухе, а Q и C _in,ss — стационарная скорость вентиляции. на человека и CO в помещении ₂ концентрации соответственно (). Этот метод не учитывает нестационарное состояние CO ₂ или количество людей, а скорее является «моментальным снимком» ситуации и будет неточным, если уровни присутствия или вентиляции меняются.
Таблица 1
Определения параметров.
Parameter Definition Units
m _in (C _in /1×10 ⁶ )V = volume of CO ₂ in the room l
C _in concentration of CO ₂ in the room ppm
C _out Концентрация наружного CO ₂ ч / млн
V Комнатный объем L
Q . 0042 Number of individuals (occupancy) –
G Total CO ₂ generation rate = (n _{age_1} G _{age_1} + n _{age_2} G _{age_2} … n _{age_i} G _{AGE_I}) LS ^-1
T ВРЕМЯ ВРЕМЯ НАЧАЛО С НАЧАЛО.0466
Метод, использованный Persily и de Jonge [17], был адаптирован для изменения концентрации CO ₂ в помещении и количества людей. Были исследованы два подхода: подход 1, использующий простую линейную регрессию, и подход 2, в котором вычислялась скорость изменения концентрации CO ₂ с учетом количества людей в каждый прошедший момент времени t с использованием обыкновенных дифференциальных уравнений.
Для обоих подходов средняя концентрация CO ₂ в помещении рассчитывалась в каждый момент времени на трех мониторах. Общий СО ₂ Коэффициент генерации (G) в каждый момент времени оценивался путем умножения количества людей в каждой возрастной группе в комнате в этот момент времени на соответствующий G для этих людей с использованием эталонных значений, предоставленных Persily и de Jonge [1]. 17]. Оба подхода предполагали хорошо перемешанное воздушное пространство. Для подхода 2 дифференциальное уравнение (уравнение 9) было достаточно простым, чтобы его можно было решить аналитически. Формула для концентрации СО ₂ в помещении была выражена через интеграл концентрации СО 9 на открытом воздухе.2614 2 концентрация и скорость генерации (G) с течением времени. Поскольку такие величины были известны в 10 моментах времени, когда проводились измерения, интеграл был аппроксимирован с использованием правила трапеций между этими точками. Для анализа чувствительности мы оценили влияние на расчетную скорость вентиляции (с использованием обоих подходов) допущения о различных скоростях метаболической активности пассажиров.
Для определения наилучшей подходящей модели (между подходом 1 и подходом 2) использовалась сумма квадратов регрессии (SSR), где наименьшее значение SSR представляло модель, наиболее подходящую для клинических данных.
Подход 1 . Простая линейная регрессия . Это была прямая адаптация уравнения (4). Мы подгоняем простую модель линейной регрессии для связи между разницей в концентрации CO ₂ (Cin-C _out ) в каждый момент времени () и общей скоростью образования CO ₂ в каждый момент времени (n(t )G, который определяется выражением = n _{age_1} G _{age_1} + n _{age_2} G _{age_2} … n _{age_i} G _{age_i} ), где наклон линии соответствует Q . Обратите внимание, что для обеспечения того, чтобы общая скорость генерации, равная нулю, соответствовала отсутствию разницы в концентрации CO ₂ , мы ограничили линейное пересечение y равным нулю.
Подход 2 . Обыкновенное дифференциальное уравнение для нестационарной модели . Скорость изменения CO ₂ в помещении рассчитывали по формуле:
dmindt=CoutQ−CinQ+n(t)G
(5)
где член n(t)G = n _{age_1} G _{age_1} + n _{age_2} G _{age_2} … n _{age_i} G _{age_i} представляет лиц, вносящих вклад в выдыхаемый воздух.
Разделив обе части уравнения на V и подставив C _в = m _в / V (из ), получим:
dCindt=(Cout−Cin)Q+n(t)GV.
(6)
Уравнение (5) представляет собой линейное дифференциальное уравнение первого порядка, которое может быть решено аналитически с использованием интегрирующего множителя. Приведение всех терминов в C _в влево, получаем уравнение в стандартной форме
dCindt+QVCin=CoutQ+n(t)GV.
(7)
Тогда интегрирующий коэффициент
u(t)=exp(∫QVdt)=exp(QVt)
(8)
и решение уравнения (6) есть
Cin(t)=u(t)−1(Cin(0)+∫0tu(t′)(Cout(t′)Q+n(t′)GV)dt′).
Подставляя (8), получаем
Cin(t)=exp(-QVt)(Cin(0)+∫0texp(QVt’)(Cout(t’)Q+n(t’)GV)dt’).
(9)
Для любого заданного значения Q подынтегральная функция exp(QVt’)(Cout(t’)Q+n(t’)GV) в (9) была известна в 10 моментов времени в : интеграл в (9) ( и, следовательно, значение C _в ( t ) было затем аппроксимировано с использованием правила трапеций между этими 10 моментами времени. за пределами комнаты, с трех счетчиков CO ₂ в центральных точках внутри комнаты, а также одновременное количество людей, находящихся в комнате.
Время Прошедшее время (с) Наружный CO ₂ конц. (ppm*) Indoor1 Indoor2 Indoor3 Older children and adults Children (1–5 years) Infants (<1 years) Total occupa-ncy
CO ₂ конц. (ч/млн*) CO ₂ конц. (ч/млн*) CO ₂ конц. (частей на миллион*)
(>5 years)
9:40 0 398 408 425 505 37 6 1 44
10:00 1200 373 422 428 483 32 6 2 40
10:21 2460 403 438 449 464 26 7 1 34
10:40 3600 403 416 436 456 29 6 2 37
11:03 4980 401 401 420 432 19 2 1 22
11:25 6300 411 401 399 403 7 1 1 9
11:50 7800 406 400 397 396 6 0 0 6
12:09 8940 409 402 402 402 4 0 0 4
12:34 10440 398 392 396 398 1 0 0 1
12:50 11400 399 400 400 401 2 1 0 3
Открыть в отдельном окне
*ppm = частей на миллион.
Модель была адаптирована к данным вентиляции, собранным в больничной палате, и оптимальное значение Q было определено путем минимизации остаточной суммы квадратов. 95%-й доверительный интервал был рассчитан с помощью повторной выборки начальной загрузки, где было выполнено 1000 итераций для разработки предельного диапазона значений Q, чтобы получить процентили 2,5% и 97,5%.
Этическое одобрение и согласие на участие
Это исследование получило этическое одобрение Комитета по этике биомедицинских исследований Университета Квазулу-Наталь (ссылка BE082/18), Комитета по этике исследований на людях факультета наук о здоровье Университета Кейптауна (ссылка 165/2018), Комитет по этике исследований Университета королевы Маргарет (ссылка REP 0233) и Комитет по этике исследований/вмешательств Лондонской школы гигиены и тропической медицины (ссылка 14872).
Подсчет посетителей в зале ожидания поликлиники показал более высокий уровень занятости в ранние утренние часы, который снизился за период измерения (). Средняя концентрация CO ₂ на открытом воздухе составляла 400 частей на миллион, а средняя концентрация CO ₂ в помещении (по трем мониторам и за все временные точки) составляла 419 частей на миллион. Средняя заполняемость комнаты в течение всего периода сбора данных (3 часа 10 минут) составляла 20 человек. Объем комнаты был измерен и составил 135 363 литра ().
Таблица 3
Результаты подхода 1 (линейная регрессия) и подхода 2 (подгонка модели) для оценки абсолютной скорости вентиляции (Q) в зале ожидания клиники.
Approach 1 Approach 2
Room use Waiting area
Volume of space (l) 135363
Duration of измерение (с) 11400
SSR 2 x 10 ⁻⁹ 1. 7 x 10 ⁻⁹
Absolute ventilation rate, Q (95% CI, ls ^-1 ) 2407 (1632–3181) 2743 (2139–4429)
Открыть в отдельном окне Квадрат 2 регрессии 900; ДИ: доверительный интервал.
Концентрация CO2 в воздухе менялась в зависимости от количества людей в палате (), как и следовало ожидать.
Открыть в отдельном окне
Количество человек (A) и разница концентрации CO ₂ (млн-1) между показаниями внутреннего и наружного счетчиков (B) с течением времени.
При первичном анализе предполагалось, что уровень физической активности составляет 1,2 метаболических эквивалента (МЭТ), при условии, что пассажиры сидят спокойно. Соответствующие коэффициенты генерации CO ₂ (G) были получены от Persily и de Jonge [17]: возрастная группа <1 года (G = 0,00105 ls ^{). -1} ), от 1 до 5 лет (G = 0,001975 ls ^-1 ) и во всех возрастных категориях выше этой группы (G = 0,00377 ls ^-1 [17]); все старшие возрастные группы).
Оба подхода показали сравнимые результаты, хотя при использовании SSR подход 2 оказался наиболее подходящей моделью (рис. Абсолютная частота вентиляции была определена как 2407 1 с 90 409 -1 90 410 (95% ДИ: 1632–3181) и 2743 1 с 90 409 -1 90 410 (95% ДИ: 2139).–4429) для захода на посадку 1 и 2 соответственно ().
Открыть в отдельном окне
Разница между показаниями CO ₂ внутри и снаружи помещения (частей на миллион = частей на миллион) по отношению к общему уровню образования CO ₂ в каждый момент времени (ls ^-1 ).
Линия представляет собой наилучшее соответствие с помощью линейной регрессии с точкой пересечения по оси y, ограниченной нулем.
Открыть в отдельном окне
Средняя концентрация CO в помещении ₂ (ppm = частей на миллион) в зависимости от времени, прошедшего с начала сбора данных (с).
Линия представляет подобранную модель из подхода 2, а черные точки — точки данных.
Анализ чувствительности
Мы сравнили нашу первоначальную оценку, предполагающую метаболическую активность 1,2 MET, с оценками, предполагающими 1,0, 1,4 и 1,6 MET (). Например, 1,0–1,3 MET представляют такие состояния, как лежание, спокойное сидение (например, при чтении или письме) или стояние на месте; 1,5 MET наблюдается, когда вы сидите при выполнении легких задач, таких как работа в офисе; и 3,0 MET наблюдается у людей, выполняющих легкие задачи стоя, такие как регистрация [17]. Обратите внимание, что некоторые болезненные состояния могут увеличить скорость метаболизма.
Таблица 4
Скорость образования углекислого газа (^-1 л.с.) в каждой возрастной группе для каждого уровня метаболической активности (МЕТ [17]).
3900 0439 (2765–5767). доверительный интервал; CO ₂ : двуокись углерода; MET: метаболические эквиваленты; Q: абсолютная скорость вентиляции.
Независимо от используемого подхода, результирующие оценки абсолютной скорости вентиляции, Q, увеличивались примерно на 400 ls ^-1 на каждые 0,2 MET увеличения предполагаемого уровня метаболической активности.
Различия в данных между первыми и последними пятью наблюдениями ( и ) были очевидны, поэтому мы оценили интенсивность вентиляции отдельно для двух периодов времени. Оценки Q были сходными при использовании первых пяти наблюдений по сравнению с использованием всех десяти наблюдений (2510 мкс ^-1 по сравнению с 2407 ls ^-1 при использовании подхода 1 и 2571 ls ^-1 по сравнению с 2743 ls ^-1 при использовании подхода 2.). Ни один из подходов не дал значимых результатов, используя только последние пять наблюдений (см. файл S1).
Наконец, мы показали, что наши результаты не слишком чувствительны к большим промежуткам времени между наблюдениями (см. файл S1).
Роль воздушно-капельной передачи SARS-CoV-2 в пандемии COVID-19 выдвинула на первый план острую необходимость адекватной вентиляции в помещениях с скоплением людей, таких как приемные в больницах. Улучшенная вентиляция не только потенциально уменьшит COVID-19смертей, но также уменьшит большое количество смертей, которые продолжают происходить от других инфекционных заболеваний, передающихся воздушно-капельным путем, таких как туберкулез [6]. Однако оценить вентиляцию в этих условиях может быть сложно, и подходы, которые обычно используются в эпидемиологии, не учитывают колебания занятости и концентрации CO ₂ в течение дня. В этой статье мы демонстрируем простой метод, который преодолевает эти ограничения и подходит для широкого использования как в эпидемиологических исследованиях, так и руководителями учреждений.
Для предотвращения передачи возбудителей воздушно-капельным путем Всемирная организация здравоохранения ранее рекомендовала естественную вентиляцию не менее 60 лс ^-1/пациента для общих поликлинических отделений и палат [15]. В этом исследовании средняя абсолютная скорость вентиляции в зале ожидания клиники оценивалась в 120 ^-1 с/пациент при использовании подхода 1 и 137 1^-1 с/пациент при использовании подхода 2.
Оба нестационарных подхода дали аналогичные оценки абсолютной скорости вентиляции с относительной разницей в Q 13% между двумя подходами. Однако подход 1 не требовал измерения объема помещения и был технически и вычислительно менее трудоемким, чем подход 2. Подход 1 дает оценки, которые, вероятно, будут достаточно точными для большинства приложений, а анализ значительно проще проводить. Однако стоит отметить, что подход 2 может работать лучше в плохо проветриваемых помещениях, где уровни CO2 достигают равновесия через некоторое время, поскольку этот метод не предполагает мгновенного достижения равновесия. Оба подхода нуждаются в дальнейшей проверке.
Расчетные 95% доверительные интервалы были большими, с диапазоном 1549 при подходе 1 и 2290 при подходе 2. Эти доверительные интервалы следует интерпретировать как отражающие как неопределенность, которую мы имеем в истинной частоте вентиляции, так и любые изменения в скорость вентиляции за 3-часовой период сбора данных. Например, из-за того, что окна открыты или закрыты, или из-за изменения скорости или направления ветра.
Мы представляем результаты только для одного помещения в одной клинике, зарегистрированные только за один день. Таким образом, наши результаты не являются репрезентативными для клиник в провинции или даже для клиники в целом. При применении этих методов в других местах существует ряд адаптаций описанного здесь метода сбора данных, которые могут повысить точность и обобщаемость оценок вентиляции. Во-первых, продолжительность сбора данных составила всего 3 часа 10 минут для набора данных, использованного в этом исследовании. Таким образом, результаты могут не отражать полный рабочий день клиники. В частности, не было зафиксировано время с наибольшей плотностью посетителей (раннее утро). Кроме того, вероятны существенные колебания интенсивности вентиляции между днями в результате различий в суточной скорости и направлении ветра, а также в зависимости от того, были ли открыты или закрыты двери и окна, и, в более общем плане, сезонности. Использование данных, собранных за разные дни и погодные условия, поможет получить более точную и репрезентативную оценку абсолютной вентиляции. Прием большего количества СО ₂ измерений в течение более длительного периода могут быть легко выполнены, особенно если измерители можно оставить на месте [13]. Запись измерений CO ₂ и данных о численности персонала с более частыми интервалами также может улучшить оценки, хотя наш анализ чувствительности показывает, что метод не слишком чувствителен к умеренным промежуткам между наблюдениями (файл S1).
Предполагалось, что все пассажиры имеют одинаковый уровень метаболической активности (хотя учитывались различия в скорости образования CO2 между возрастными группами). Анализ чувствительности показал, что небольшое изменение в предполагаемых уровнях активности (например, спокойное сидение [1,0–1,3 MET] по сравнению с сидением с легкими задачами, такими как выполнение офисной работы [1,5 MET]) приводило в этом пространстве к увеличению примерно на 500 ls. ^-1 в расчетной абсолютной скорости вентиляции на 0,2 МЕТ изменения активности. Лучшее понимание скорости метаболизма людей в клинических и других местах скопления людей могло бы помочь устранить эту неопределенность. Оба подхода предполагают, что воздух хорошо перемешан. Три внутренних регистратора данных CO ₂, расположенных в разных местах комнаты, записали очень похожие значения друг для друга в течение большей части периода сбора данных, что позволяет предположить, что это предположение было разумным. Однако их значения отличались друг от друга в начале периода, и поэтому предположение могло быть неверным для первой части сбора данных. Кроме того, оба подхода предполагают, что замещающий воздух поступает только из внешнего пространства, где расположен счетчик. Там, где помещения примыкают к другим занятым помещениям, и выдыхаемый воздух из соседних помещений вносит вклад в CO ₂ уровней, абсолютная скорость вентиляции может быть занижена. Однако вентиляция из других жилых помещений, вероятно, не приведет к такому же снижению риска передачи, поэтому это не является серьезным ограничением.
Наконец, и показать заметную разницу между данными в первой половине утра, когда посещаемость была высокой, а концентрация CO ₂ в помещении была значительно выше концентрации на открытом воздухе, и данными во второй половине утра, когда мало человек находились в помещении, а уровни CO в помещении и на улице ₂ были очень похожи. По этой причине мы использовали подходы 1 и 2 для оценки абсолютной скорости вентиляции в первой половине/второй половине утра отдельно (см. файл S1 для более подробной информации об этом анализе). Хотя оба подхода хорошо работали с первыми пятью наблюдениями, они приводили к ненадежным оценкам Q при применении к последним пяти наблюдениям. Вероятно, это связано с тем, что разница между концентрациями CO ₂ на открытом воздухе и в помещении была ниже точности прибора для всех последних пяти наблюдений. Это показывает, что эти методы могут не сработать в условиях небольшого количества людей и высокой скорости вентиляции, хотя это можно смягчить за счет использования более точного измерения CO 9 . 2614 2 регистраторы данных. По мере того, как во многих странах отменяются введенные правительством ограничения и люди возвращаются в места скопления людей, простой и легко масштабируемый метод может помочь выявить места, где неадекватная вентиляция может привести к высокому риску передачи SARS-CoV-2. Методы, которые рассчитывают абсолютную скорость вентиляции, предпочтительнее, поскольку подходы, которые рассчитывают только риск передачи, не могут разделить этот риск на переполненность и неадекватную вентиляцию – проблемы с четкими решениями.
Метод, продемонстрированный в этом исследовании, совершенствует существующие подходы, обычно используемые в эпидемиологических исследованиях, позволяя проводить текущую оценку уровней вентиляции в местах с интенсивным движением, где количество присутствующих людей и скорость вентиляции могут меняться с течением времени. Для сбора данных требуется только счетчик CO ₂ и минимальная подготовка. Предлагаемый анализ можно легко запрограммировать в приложении для мобильного телефона или онлайн-калькуляторе. Таким образом, из двух подходов, рассмотренных в этой статье, мы бы рекомендовали подход 1 и предложили дальнейшую работу по проверке метода в других условиях. Это может включать сравнение CO ₂ метод выпуска с подходами, использованными в данном исследовании, или проведение одновременных измерений с помощью балометров. Однако отметим, что такие сравнения по своей сути ограничены. Первое тем, что одновременное измерение невозможно, поскольку один подход требует, чтобы пространство было занято, а другой требует, чтобы оно было пустым. Последние в качестве балометров нельзя было использовать на всех вентиляционных точках в помещении, в которое входят и выходят люди.
Простая реорганизация рабочего места или недорогая модернизация могут оказать существенное влияние на абсолютную скорость вентиляции [12–14, 23]. Предоставление клиницистам, руководителям учреждений и программам лечения болезней возможности выявлять недостаточно вентилируемые помещения является необходимым первым шагом к снижению риска заражения инфекционными заболеваниями, передающимися воздушно-капельным путем, в местах скопления людей, таких как медицинские учреждения.
Файл S1
Содержит все таблицы S1 и S2.
(DOCX)
Щелкните здесь, чтобы просмотреть файл с дополнительными данными. ^{(17K, docx)}
Мы хотели бы поблагодарить исследовательскую клинику за предоставленную нам возможность собрать данные в их учреждении. «Умоя омуле» — это четырехлетний проект по разработке мероприятий систем здравоохранения для улучшения ПИИК при лекарственно-устойчивом ТБ в медицинских учреждениях в провинциях Западный Кейп и Квазулу-Натал в Южной Африке.
Мы выражаем благодарность Совету по экономическим и социальным исследованиям (ESRC) за поддержку. Проект частично финансируется Инициативой перекрестного совета по устойчивости к противомикробным препаратам при поддержке семи исследовательских советов в партнерстве с другими спонсорами, включая поддержку со стороны GCRF, номер гранта: ES/P008011/1. ASK финансируется The Bloomsbury SET (Research England), номер гранта CCF17-7779. , AWCY финансируется премией Wellcome Trust Investigator Award для Бекки Асквит (103865Z/14/Z), AD, NM и RGW финансируются Советом медицинских исследований Великобритании (MRC) и Министерством международного развития Великобритании (DFID) в рамках MRC. /DFID Concordat, которое также является частью программы EDCTP2, поддерживаемой Европейским Союзом MR/P002404/1. RGW дополнительно поддерживается Фондом Билла и Мелинды Гейтс (Консорциум моделирования и анализа туберкулеза: OPP1084276/OPP1135288, CORTIS: OPP1137034/OPP11519).15, Вакцины: OPP1160830), UNITAID (4214-LSHTM-Sept15; PO 8477-0-600) и ESRC (ES/P008011/1). TAY финансируется академической клинической стипендией NIHR (ACF-2018-21-007) и признает поддержку Имперского центра биомедицинских исследований NIHR (BRC). ADG поддерживается ESRC (ES/P008011/1), Фондом Билла и Мелинды Гейтс (OPP1212544_2019) и Национальным институтом аллергии и инфекционных заболеваний США (1R01A1147321-01). NM и DS поддерживаются грантом Wellcome Trust номер 218261/Z/19. /З. Спонсоры не участвовали в разработке исследования, сборе и анализе данных, принятии решения о публикации или подготовке рукописи.
Все соответствующие данные находятся в документе и его файле S1.
1. Всемирная организация здравоохранения. Коронавирусная болезнь (COVID-19) Ситуационный отчет-174. 2020.
2. ВОЗ — Всемирная организация здравоохранения. Совет для публики. 2020 г. Доступно по адресу: https://www.who.int/emergencies/diseases/novel-coronavirus-2019/advice-for-public. По состоянию на 17 июля 2020 г.
3. Передача SARS-CoV-2: последствия для мер предосторожности по профилактике инфекций. Доступно по адресу: https://www.who.int/news-room/commentaries/detail/transmission-of-sars-cov-2-implications-for-infection-prevention-precautions. По состоянию на 16 июля 2020 г.
4. Li Y, Qian H, Hang J, Chen X, Hong L, Liang P, et al. Доказательства вероятной аэрозольной передачи SARS-CoV-2 в плохо проветриваемом ресторане. medRxiv 2020;:2020.04.16.20067728. [Google Scholar]
5. Hamner L, Dubbel P, Capron I, Ross A, Jordan Amber, Lee J, et al. Еженедельный отчет о заболеваемости и смертности. Высокий уровень заболеваемости SARS-CoV-2 после воздействия на хоровой практике — округ Скагит, Вашингтон, март 2020 г. [PubMed]
6. ВОЗ | Доклад о глобальной борьбе с туберкулезом, 2019 г. ВОЗ, 2020 г.
7. ВОЗ — Всемирная организация здравоохранения. Более 140 000 человек умирают от кори в связи с ростом числа случаев заболевания во всем мире. 2019: 1. Доступно по адресу: https://www.who.int/news-room/detail/05-12-2019-more-than-140-000-die-from-measles-as-cases-surge-worldwide. . Проверено 21 июля 2020 г.
8. Гельманова И.Ю., Кешавджи С., Голубчикова В.Т., Березина В.И., Стрелис А.К., Янова Г.В., и соавт. Барьеры на пути к успешному лечению туберкулеза в Томске, Российская Федерация: несоблюдение режима лечения, отказ от лечения и приобретение множественной лекарственной устойчивости. Бык Всемирный орган здравоохранения 2007 г. ; 85:703–711. дои: 10.2471/блт.06.038331 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
9. Gandhi NR, Weissman D, Moodley P, Ramathal M, Elson I, Kreiswirth BN, et al. Внутрибольничная передача туберкулеза с широкой лекарственной устойчивостью в сельской больнице в Южной Африке. 2012. [Бесплатная статья PMC] [PubMed] [Google Scholar]
10. McCarthy KM, Scott LE, Gous N, Tellie M, Venter WDF, Stevens WS, et al. Высокая заболеваемость латентной туберкулезной инфекцией среди южноафриканских медицинских работников: срочный призыв к действию. Int J Tuberc Lung Dis 2015 г.; 19: 647–653. doi: 10.5588/ijtld.14.0759[PubMed] [CrossRef] [Google Scholar]
11. Yates TA, Khan PY, Knight GM, Taylor JG, McHugh TD, Lipman M, et al. Передача микобактерий туберкулеза в условиях высокого бремени. Ланцет Infect Dis 2016; 16: 227–238. дои: 10.1016/S1473-3099(15)00499-5 [PubMed] [CrossRef] [Google Scholar]
12. Escobe AR, Oeser CC, Gilman RH, Navincopa M, Ticona E, Pan W, et al. Естественная вентиляция для профилактики воздушно-капельных инфекций. ПЛОС Мед 2007 г.; 4:0309–0317. doi: 10.1371/journal.pmed.0040068 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
13. Taylor JG, Yates TA, Mthethwa M, Tanser F, Abubakar I, Altamirano H. Измерение вентиляции и моделирование передачи M. tuberculosis в закрытых помещениях, сельская местность Квазулу-Натал. Int J Tuberc Lung Dis 2016; 20:1155–1161. doi: 10.5588/ijtld.16.0085 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
14. Escobe AR, Ticona E, Chávez-Pérez V, Espinoza M, Moore DAJ. Улучшение естественной вентиляции в больничных приемных и консультационных кабинетах для снижения риска внутрибольничной передачи туберкулеза в условиях ограниченных ресурсов. BMC заражает дис 2019; 19. [Бесплатная статья PMC] [PubMed] [Google Scholar]
15. Atkinson J, Chartier Y, Pessoa-silva CL, Jensen P, Li Y. Отчет ВОЗ: Естественная вентиляция для инфекционного контроля в медицинских учреждениях. 2009. [Google Scholar]
16. Menzies R, Schwartzman K, Loo V, Pasztor J. Измерение вентиляции помещений для ухода за пациентами в больницах, описание нового протокола. Am J Respir Crit Care Med 1995 год; 152:1992–1999. doi: 10.1164/ajrccm.152.6.8520767 [PubMed] [CrossRef] [Академия Google]
17. Persily A, de Jonge L. Показатели образования углекислого газа для жителей зданий. Воздух в помещении 2017; 27:868–879. дои: 10.1111/ina.12383 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
18. Riley EC, Murphy G, Riley RL. Распространение кори воздушно-капельным путем в пригородной начальной школе. Am J Эпидемиол 1978 год; 107:421–432. doi: 10.1093/oxfordjournals.aje.a112560 [PubMed] [CrossRef] [Google Scholar]
19. Рудник С.Н., Милтон Д.К. Риск передачи инфекции воздушно-капельным путем внутри помещений оценивается по концентрации углекислого газа. Воздух в помещении 2003 г.; 13: 237–245. doi: 10.1034/j.1600-0668.2003.00189.Икс [PubMed] [CrossRef] [Google Scholar]
20. Nardell EA. Еще раз об Уэллсе: Инфекционные частицы и кванты инфекции Mycobacterium tuberculosis – не путайте их. Микобакт Дис 2016; 06. [Google Scholar]
21. Kielmann K, Karat AS, Zwama G, Colvin C, Swartz A, Voce A, et al. Профилактика туберкулезной инфекции и борьба с ней: почему нам нужен комплексный системный подход. Заразить бедностью 2020. 25;9(1):56. дои: 10.1186/s40249-020-00667-6 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
22. R Core Team (2019). R Core Team (2019 г.). — Европейское агентство по окружающей среде. Доступно по адресу: http://www.r-project.org/index.html. По состоянию на 7 апреля 2020 г.
23. Cox H, Escobe R, McDermid C, Mtchemla Y, Spelman T, Azevedo V, et al. Ветряные турбины на крыше: новый способ улучшить вентиляцию для борьбы с туберкулезом в медицинских учреждениях. PLoS один 2012;7. doi: 10.1371/journal.pone.0029589 [Бесплатная статья PMC] [PubMed] [CrossRef] [Google Scholar]
Статьи из PLoS ONE предоставлены здесь с разрешения Публичная научная библиотека
Расчет размера вентилятора
Расчет размера вентилятора для ванной комнаты длиной 10 футов, шириной 15 футов и высотой 10 футов.
Расчет:

Metabolic activity (MET) 1. 0 1.2 1.4 1.6
CO ₂ generation rate in each age group (ls ^-1 ) до 1 года 0.0009 0.0011 0.0013 0.0014
1–5 year olds 0.0016 0.0020 0.0023 0. 0026
Mean across all other age groups 0.0031 0.0038 0,0044 0,0050
Q ^* Из подхода 1 (95% CI, LS ^-1 ) 19777777 (1341–2 ) 197777777 (1341–2 ) 19777 (13441-1)0042 2407 (1632–3181) 2810 (1906–3714) 3190 (2163–4216)
Q ^* from Approach 2 (95% CI, ls ^-1 ) 2258 (1629–3704) 2743 (2139–4429) 3200 (2470–5346) 3639 (2765–5767)
Рекомендуемая скорость воздухообмена в помещении (ACH)
Тип помещения Скорость воздухообмена/час Рассмотрим
Душевая от 15 до 20 20
Ванные и душевые от 15 до 20 15
Ванная от 6 до 10 8
Спальни от 2 до 4 4
Залы и площадки от 4 до 6 5
Кухни от 10 до 20 15
Жилые и другие бытовые помещения от 4 до 6 5
Туалеты – бытовые от 6 до 10 8
Подсобные помещения от 15 до 20 15
Кафе от 10 до 15 15
Столовые от 8 до 12 10
Подвалы от 3 до 10 6
Раздевалки с душевыми от 15 до 20 15
Конференц-залы от 8 до 12 8
Гаражи от 6 до 10 8
Парикмахерские от 10 до 15 13
Больничные палаты от 6 до 8 7
Прачечные и прачечные от 10 до 15 13
Конференц-залы от 6 до 12 7
Офисы от 4 до 6 6
Рестораны и бары от 10 до 15 12
Школьные комнаты от 5 до 7 6
Магазины от 8 до 10 9
Спортивные сооружения от 4 до 6 6
Кладовые от 3 до 6 5
Мастерские от 6 до 10 8
Сборочные помещения от 4 до 8 8
Пекарни от 20 до 30 25
Банки/Строительные общества от 4 до 8 5
Бильярдные * от 6 до 8 5
Котельные от 15 до 30 25
Столовые от 8 до 12 10
Раздевалки Основная зона от 6 до 10 8
Раздевалки Душевая от 15 до 20 17
Церкви от 1 до 3 3
Кинотеатры и театры * от 10 до 15 12
Клубные номера 0,12 0,12
Компрессорные от 10 до 15 15
Конференц-залы от 8 до 12 12
Молочные продукты от 8 до 10 10
Танцевальные залы 0,12 0,12
Стоматологическая хирургия от 12 до 15 15
Красильщики 20 – 30 30
Гальванические цеха от 10 до 12
Машинные отделения от 15 до 30 30
Вестибюли и коридоры от 3 до 5 5
Фабрики и мастерские от 8 до 10 10
Литейные цеха от 15 до 30 20
Оранжереи от 25 до 60 50
Спортивные залы 0,6 0,6
Больницы – Стерилизация от 15 до 25 20
Кухни – бытовые от 15 до 20 15
Кухни – коммерческие 0,3 0,3
Лаборатории от 6 до 15 12
Туалеты от 6 до 15 12
Лекционные залы от 5 до 8 8
Библиотеки от 3 до 5 4
Грибные домики от 6 до 10 8
Лакокрасочные цеха (не целлюлозные) от 10 до 20 15
Фотолаборатории и рентгеновские фотолаборатории от 10 до 15 12
Бары общественного дома 0,12 0,12
Пункты управления записью от 15 до 25 20
Студии звукозаписи от 10 до 12 10
Магазины и супермаркеты от 8 до 15 12
Корты для сквоша 0,04 0,04
Плавательные ванны от 10 до 15 12
Сварочные цеха от 15 до 30 20

Оценить:
Нравится:
Нравится Загрузка. ..
Рубрика: Без рубрики
О Jignesh.Parmar (BE, Mtech, MIE, FIE, CEng)
Jignesh Parmar закончил M.Tech (управление энергосистемой), BE (электрика). Он является членом Института инженеров (MIE) и CEng, Индия. Членский номер: M-1473586. Он имеет более чем 16-летний опыт работы в области передачи-распределения-обнаружения хищения электроэнергии-электротехнического обслуживания-электрических проектов (планирование-проектирование-технический анализ-координация-выполнение). В настоящее время он работает в одной из ведущих бизнес-групп в качестве заместителя менеджера в Ахмедабаде, Индия. Он опубликовал ряд технических статей в журналах «Electrical Mirror», «Electrical India», «Lighting India», «Smart Energy», «Industrial Electrix» (Australian Power Publications). Он является внештатным программистом Advance Excel и разрабатывает полезные электрические программы на основе Excel в соответствии с кодами IS, NEC, IEC, IEEE. Он технический блоггер и знаком с английским, хинди, гуджарати и французским языками.
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *

Рубрики
Вентиляц
Вентиляция
Воздуховод
Воздуховоды
Кондиционер
Кондиционеры
Нормы
Разное
Решетк
Решетки
Система вентиляции
Советы
Советы по выбору
Схема
Схемы
Фанкойла
Чиллер
Автор: ООО Приоритет-Пермь 2019 © Все права защищены.
Карта сайта

ООО Приоритет-ПермьОфициальный сайт

Советы по выбору
Кондиционеры
Вентиляция
Воздуховоды
Схемы
