Вентиляционные каналы

Для создания качественной и эффективной вентиляции в частных домах обустраиваются специальные вентиляционные шахты. Эти проемы могут монтироваться из труб в толщине стен или выкладываться из кирпича. Монтаж вентиляционных проемов должен осуществляться по особым правилам и с соблюдением некоторых требований, которые установлены на законодательном уровне и подробно описываются в СНиП 2.04.05-86. Как провести монтаж вентиляционной шахты правильно – об этом подробно поговорим в разделах данной статьи.

Правила сооружения вентиляционных шахт

Конструкция системы воздухообмена в доме продумывается еще на этапе проектирования строения. Крайне важно, чтобы вентиляционные шахты строго соответствовали всем требованиям действующих строительных норм и пожарной безопасности.

Важно знать: Не следует обустраивать вентиляционные проемы в наружных стенах, такое расположение вентиляционной магистрали приведет к обильному образованию конденсата.

Проемы системы воздухообмена желательно располагать вертикально, но если такое расположение каналов невозможно, то тогда их следует сооружать под уклоном. Угол наклона должен составлять показатель в 60 градусов к фундаменту здания.

Стеновые вентканалы не обустраиваются в помещениях с чрезмерно высокой влажностью. Высокая влажность вызовет обильное образование конденсата на стенках шахты и это чревато ее обрушением со временем.

Также следует знать, что вентиляционные шахты должны иметь особое расположение по отношению к кровле дома.

Это предписывается действующими строительными нормами. Выход канала на крышу рассчитывается по специальной формуле: следует провести условную прямую линию от конька крыши к вентиляционному выходу под углом в 10 градусов. Точка пересечения покажет требуемую высоту трубы от кровли. Если труба будет располагаться на значительном удалении от конька кровли (более трех метров) тогда высота шахты должна составлять не менее пятидесяти сантиметров по отношению к высоте кровли.

Определение размеров сечения каналов и толщины кладки

Чтобы правильно определить размеры вентканалов – нужно вычислить показатель воздухообмена, оптимальный для помещения определенного типа, а также учесть мощность нагрева строения источника отопления. Если данный показатель не будет превышать значения в 3,5 киловатта, то вентканал можно обустроить с сечением 140х140 миллиметров.

Если отопительный прибор работает с более высокой мощностью, рекомендуется делать вентиляционные шахты с большим размером сечения – 140х270 миллиметров. Стандарт сечения для вентканалов в домах и квартирах – не менее показателя в 140х140 миллиметров, это высота половины кирпича.

Толщина кирпичной кладки вокруг проема и перегородок между шахтами также не может быть меньше четырнадцати сантиметров. Перегородки между шахтами разного целевого предназначения ( например, между вентиляционным каналом и дымоходом) выполняются с толщиной не менее чем в 25 сантиметров.

Важно знать: Обустраиваются вентиляционные проемы всегда на определенном расстоянии от оконных и дверных проемов. Расстояние между окном/дверью и вентшахтой должно составлять не менее сорока сантиметров.

При кладке вентиляционных каналов важно уделять пристальное внимание ровности их внутренних поверхностей, а все швы и неровности тщательно затирать.

Выбор материала для обустройства вентиляционных каналов в стенах

Понятно, что владельцу дома хочется получить не только эффективную, но и экономичную вентиляционную систему. Сократить расходы на сооружение вентиляционных шахт в доме поможет грамотный выбор материала. Проще всего будет обустроить шахту с блоками из газо- пенобетона. С материалом достаточно легко работать, кроме того, он имеет демократичную рыночную стоимость.

Если стены дома сооружены из пеноблоков, то каналы вентиляции в них обустраиваются при помощи металлической, асбестоцементовой или пластиковой трубной продукции, с диаметром от 125 до 150 сантиметров.

В кирпичных домах для сооружения вентиляционных шахт применяется керамический полнотелый кирпич. Кладка скрепляется раствором из воды, песка и цемента. Чтобы канал имел правильную форму, заранее стоит изготовить его шаблон. Заготовка изготавливается из фанеры, она должна иметь те же размеры сечения, что и будущая вентиляционная шахта.

Выкладывая канал, следите за тем, чтобы он не засорялся мусором, так как это может снизить показатель тяги и сделать вентиляцию дома некачественной и неэффективной.

Пошаговая инструкция по самостоятельному сооружению вентиляционной шахты

Процесс сооружения вентиляционных шахт будет состоять из нескольких этапов, при выполнении которых следует соблюсти нижеперечисленные важные нюансы:
Для начала требуется правильно наложить шаблон на кладку. Заготовка должна своей торцевой частью плотно прилегать к внутренней поверхности поперечной стены. Затем шаблон следует обвести карандашом или мелом. Обведенные участки – это будущие сечения проходов. При монтаже используйте шаблон для проверки возможных сдвигов в ходе проведения работ. Малейшие ошибки негативно скажутся на общей эффективности вентиляционной системы дома.

1. Форма шахты может быть как квадратной, так и прямоугольной (например, при выборе нестандартного сечения, которое актуально при мощном источнике тепла в помещении).
2. Чтобы кладка канала получилась качественной, ее следует вести впритык, излишки раствора сразу же убирать шпателем.
3. Для повышения прочности сооружаемой шахты закладываются кирпичи, которые укладываются вдоль проема. Однако это мероприятие может в дальнейшем сильно затруднить процесс очистки вентиляционной шахты.


Отводы от проходов выполняются на расстоянии не более одного метра и под углом в шестьдесят градусов к основанию строения.

Отводы также сооружаются из кирпича, которые предварительно обтачиваются под нужный угол наклона.

Кладка перевязывается кирпичными половинками и четвертинками. Чтобы форма шахты по всей ее протяженности оставалась ровной, применяйте в работе специальные буйки. Эти же буйки предотвратят засорение канала строительным мусором.

По завершению кладочных работ следует качественно затереть все швы в канале и проверить проходимость готовой шахты, специальным шаром, который привязывается к прочному и толстому шнуру.

Сооружение вентканалов из труб

Вентиляцию в кирпичном доме можно сделать и без кладки, используя трубы. Воздуховод из труб сооружается для каждой комнаты помещения, при этом один из его выходов следует расположить на высоте от двух метров от основания дома, а второй – на крыше строения. Через нижнюю часть канала будет поступать свежий воздух с улицы, через верхнюю часть – удаляться загрязненные воздушные массы.

О высоте размещения трубы на крыше информация была приведена выше. На нижнее и верхнее отверстие ставятся заслонки, регулирующие поток воздушных масс.

Если кухня, ванна и туалет находятся на одной стороне дома, их вытяжные каналы можно объединить на чердаке, установив в местах соединений качественные уплотнители. Трубы вентиляции, выходящие на крышу в обязательном порядке дополнительно утепляются.

При сооружении вентиляционной шахты трубы помещаются во внутреннее пространство стен и затем цементируются. Крайне важно обеспечить качественную герметичность в местах выхода каналов на крышу. Для обеспечения герметичности канала применяются силиконовые или резиновые уплотняющие элементы. Канал и выходное отверстие соединяются между собой гофрой.

Ошибки, которых следует избегать при самостоятельном монтаже вентиляционных каналов

Есть ошибки при сооружении вентиляционных шахт, которые могут негативно сказаться на эффективности системы вентиляции в целом.

Кратко рассмотрим эти ошибки:

• Отсутствие выведения вентиляционного проема в помещениях без окон, с частыми перепадами температуры и влажности. Отверстие в стене закрытое решеткой не дает той же тяги, что вентканал и потому эффективность вентиляции будет низкой.
• Окна и двери плотно (герметично) закрыты, не обустроены проветриватели. При полной герметичности окон и дверей естественная вентиляция не работает и потому в помещении могут появиться неприятный запах, сырость, плесень и грибок;
• Не сделан вытяжной канал в комнате с камином. В этом случае дым будет попадать в жилое пространство;
• Не проведено качественное утепление вентиляционных проемов, что может привести к потере тяги.


Как видите, нюансов которые нужно в обязательном порядке учитывать при обустройстве вентиляционных каналов множество. Если вы не уверенны, что сможете грамотно провести все работы по их проектированию и монтажу – доверьте выполнение этой задачи профессионалам. Конечно, тогда затраты на сооружение вентиляции возрастут, но они быстро окупятся эффективной работой системы и приятным микроклиматом в доме!

Задать вопрос специалисту

Выберите тему вашего вопроса . Общие вопросы . Проектирование

Нажимая «Отправить», вы соглашаетесь с правилами использования сервиса и обработки персональных данных

Вентиляционный канал в кирпичной стене: нормы и правила обустройства

Главная » Естественная вентиляция » Вентиляционные каналы в стенах: нормы и правила обустройства

Естественная вентиляция

Автор Евгений Апрелев На чтение 4 мин Просмотров 16.5к.

Воздухообмен в кирпичных домах осуществляется с помощью вентиляционных каналов, смонтированных из готовых труб в толще внутренних стен, или сложенных из кирпича. Вентиляционные шахты устраиваются во внутренних стенах и перегородках из специальных вентиляционных блоков. Существуют строго определенные правила создания  в кирпичных стенах частных и многоквартирных домов, о которых и пойдет рассказ в этой публикации.

Содержание

1. Правила обустройства
2. Важные моменты
3. Полезные рекомендации

Правила обустройства

Конструкция систем воздухообмена в кирпичных зданиях создается, как правило, еще . Необходимо, чтобы воздушные магистрали отвечали всем требованиям СНиП 2.04.05-86. Так как воздуховоды, каналы и шахты могут конструктивно быть связанными между собой, что делает их источником пожароопасности, то их прокладка должна отвечать нормам СНиП 41-01-2003. На что следует обратить внимание:

• Запрещается сооружать вентиляционные каналы в наружных стенах. Такое размещение вызовет
• Рекомендуется вертикальное расположение шахт. Если это невозможно, то угол наклона воздушной магистрали должен быть не менее 60° к основанию постройки.
• Если в помещении высокая влажность, то устраивать воздушные каналы в стенах таких комнат категорически не рекомендуется. Из-за такого размещения в шахтах возможно появление конденсата, который может привести к обрушению канала.
• Возможно объединение воздухопроводов от санузлов в чердачном помещении, если они находятся на одной стороне дома. Горизонтальные участки на неотапливаемых чердаках делаются из двойных утепленных 40 миллиметровых керамзитобетонных плит, с воздушной полостью между ними, равной толщине плит.

Существует ряд требований по размещению вентканала в кирпичных стенах по отношению к кровле. Расположение выхода вентиляционных каналов, ближе чем 2,5 м от конька, говорит о ее нормируемой высоте над кровельным материалом более 50 см. Если выход вентиляционной трубы находится от конька на расстоянии 3 м и далее, то высота ее высчитывается так: условно проводится прямая от конька к трубе под углом 10°. Место зрительного пересечения и показывает необходимую высоту трубы от поверхности крыши.

При расположении воздушного канала далее чем три метра от конька, высота его от кровли не может быть менее 50 см.

Важные моменты

Размер сечения вертикальных шахт должен рассчитываться исходя из необходимого для конкретного помещения воздухообмена и источника тепла в проветриваемом помещении.

• При тепловой мощности источника тепла до 3,5 кВт требуется воздушная шахта с размерами сечения 14х14 см.
• Если мощность отопительного агрегата составляет от 3,5 до 5.2 кВт, то размеры должны быть  увеличены до 14х20 см.
• При большей мощности источника тепла, шахту делают с размерами 14х27 см.

Минимальный размер сечения воздушной шахты должен быть не менее чем 140х140 мм., что составляет полкирпича. Кладка вокруг канала и перегородки между ними не могут быть меньше 140 мм. Толщина перегородки между различными по назначению шахтами, например, дымовой и вентиляционной, должна быть не менее 250 мм. (в кирпич).

Создание воздушных шахт, каналов и воздуховодом начинать не ближе 40 см от окна или проема двери. Внутреннюю поверхность шахты необходимо сделать максимально ровной, а швы кирпичной кладки – затереть.

В строительстве, как и в других отраслях, все подчинено экономии. Наиболее простым и легким строительным материалом, требующим минимальных трудозатрат на создание простенков, являются блоки из ячеистого бетона (газобетон, пенобетон). Для создания  в стенах из пеноблоков рекомендуется гильзовать пустоты асбоцементными, металлическими или пластиковыми трубами с диаметром 125-150 мм.

Полезные рекомендации

При самостоятельной кладке шахт в кирпичных стенах, мы рекомендуем взять на заметку несколько полезных советов от профессионалов.

1. Первое, что понадобиться для работы – это материал. Кирпич для кладки нужно выбирать только полнотелый. В качестве связующего вещества используйте водный раствор песка и цемента в соотношении 1:3.
2. Инструмент. Вам понадобится: кирочка каменщика, молоток, мастерок, отвес, уровень, расшивка, шпатель. Для деления кирпича лучше всего использовать «болгарку» с отрезным диском по камню.
3. На рисунке ниже показано два варианта порядовки кладки вентканалов для полуторных и двойных стен.

Для создания правильной формы шахты используйте пустотелый шаблон нужного размера, выполненный из фанеры.

Совет: при кладке не допускайте засорение канала, которое может привести к уменьшению тяги, и как следствие – снижению производительности вентиляционной системы.

Составляющие естественной вентиляции

Как определить размер воздуховодов ОВКВ | Главная Справочники

Уильям Мачин

Системы отопления, вентиляции и кондиционирования воздуха, также известные как системы HVAC, имеют вентиляторы, которые нагнетают теплый и холодный воздух по воздуховодам в отдельные комнаты дома. Размер воздуховодов зависит от расстояния, на которое воздух нагнетается в помещение или зону, и производительности системы. Если вы добавляете комнату или существующие воздуховоды не соответствуют требованиям домашнего хозяйства, вы можете сэкономить некоторые расходы, предоставив размеры существующих воздуховодов подрядчику HVAC. Оттуда подрядчик определяет размер воздуховодов, которые заменяются или устанавливаются.

1. Определите, где установлено оборудование HVAC. Для дома с односкатной крышей оборудование находится на чердаке или в гараже. Для плоской крыши оборудование находится на крыше. Используйте стремянку, чтобы попасть на чердак через подполье в потолке, или воспользуйтесь чердачной лестницей. Для плоской крыши доступ на крышу осуществляется с помощью удлинительной лестницы.

2. Найдите этикетку производителя на оборудовании и запишите марку и номер модели. Обратите внимание на выходную мощность оборудования, указанную в британских тепловых единицах.

3. Измерьте размер первичного воздуховода, который соединяется с оборудованием HVAC. Для этого измерьте одну сторону сверху вниз и измерьте верхнюю часть от края до края. Например, если воздуховод имеет размеры 12 дюймов на 24 дюйма, подрядчик может определить пропускную способность первичного воздуховода, используя стандартную расчетную таблицу. Эта информация объединяется с размерами остальных воздуховодов, когда подрядчик определяет объем необходимых изменений воздуховодов.

4. Измерьте размер каждого воздуховода на чердаке, а также длину каждого воздуховода от главного воздуховода или статической камеры до места перехода каждого воздуховода вниз к потолку или стене помещения. Для круглого воздуховода держите измерительную ленту вертикально с одной стороны и смотрите сверху и снизу, затем запишите результат как диаметр круглого воздуховода. Перейдите к следующему шагу, чтобы определить размер воздуховодов для дома с плоской крышей.

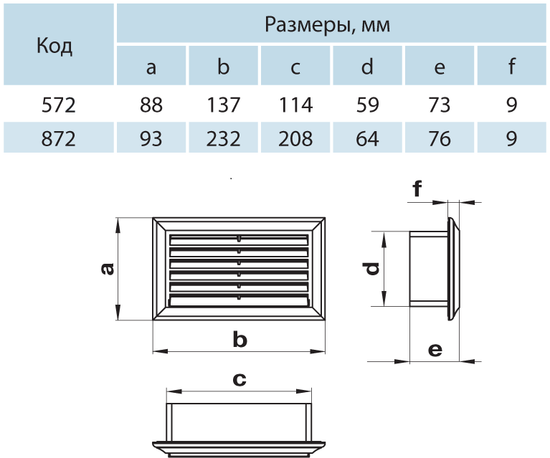

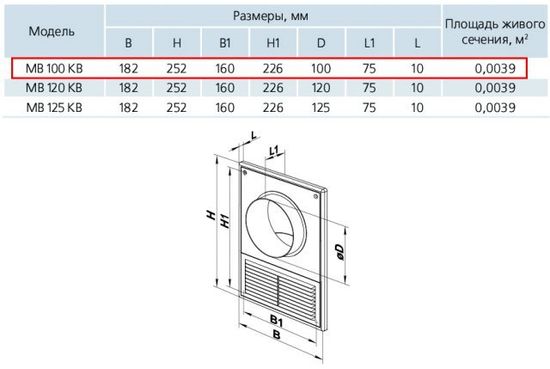

5. Установите стремянку для доступа к решетке кондиционера на стене или потолке. Используйте соответствующую отвертку, чтобы выкрутить винты, крепящие решетку, и снимите решетку. Измерьте конец квадратного или прямоугольного воздуховода в каждом направлении, чтобы определить размер. Если фитинг воздуховода внутри стены переходит в круглый воздуховод, измерьте внутри круглого воздуховода сверху вниз. Повторите это на оставшихся решетках и воздуховодах по всему дому.

6. Предоставьте измерения подрядчику ОВиК. Если для расширения комнаты будут добавлены воздуховоды, предоставьте копию планов здания, на которых указана площадь в квадратных футах и ​​высота потолков стен.

Ссылки

• Carney Plumbing Отопление Охлаждение: как рассчитать размер воздуховода для системы кондиционирования

Writer Bio

Уильям Мачин начал работать на стройке в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби включают лошадей, мотоциклы, шоссейные гонки и спортивную рыбалку. Он изучал архитектуру в Taft Junior College.

КОНСТРУКЦИЯ ВОЗДУХОВОДОВ ОВКВ И ПРОМЫШЛЕННОЙ ВЕНТИЛЯЦИИ

Определение размера воздуховода для стандартного применения в системах ОВК достаточно сложно, но сделать это для промышленной вентиляции и вытяжных систем может быть непросто. На первый взгляд кажется, что цели проектирования этих различных типов систем воздуховодов очень похожи, что делает одну работу такой же простой, как и другую. Но размеры воздуховодов вентиляционных и вытяжных систем имеют гораздо больше недостатков, чем стандартные конструкции воздуховодов ОВК.

Основной целью проектирования систем воздуховодов ОВКВ является использование самых дешевых (читай, наименьших) размеров воздуховодов, которые можно использовать, не нарушая определенных ограничений размеров. Например, секции воздуховодов ОВК обычно имеют такие размеры, чтобы скорость воздуха не превышала 400–800 футов в минуту, а потеря давления на 100 футов длины воздуховода не превышала 0,1 дюйма водяного столба. Эти ограничения эффективно ограничивают размер воздуховодов малого размера.

Если допустимы высокие скорости воздуха и большой перепад давления на 100 футов воздуховода, воздуховоды могут иметь относительно небольшой размер. Но чрезмерный шум и большой общий перепад давления, требующий мощного и шумного вентилятора, почти наверняка являются результатом системы воздуховодов уменьшенного размера.

Тем не менее, ограничения скорости могут варьироваться для отдельных секций воздуховода, так что размеры воздуховода могут быть выборочно минимизированы без негативного влияния на шум. Точно так же максимально допустимое падение давления на 100 футов воздуховода иногда может быть увеличено, если известно, что возникающая в результате большая потеря давления все еще находится в пределах возможностей вентилятора.

Помимо соблюдения желаемых ограничений по размеру, система воздуховодов ОВКВ должна быть проложена так, чтобы свести к минимуму отдельные длины различных участков воздуховодов. Оптимальная прокладка воздуховодов сводит к минимуму затраты на материалы и помогает создать естественно сбалансированную систему, в которой статическое давление и скорости воздуха, доступные в каждом диффузоре, максимально схожи. Компьютерная программа может помочь рассчитать потери давления и скорости воздуха, но разумное размещение воздухообрабатывающего агрегата и прокладка воздуховодов по-прежнему являются искусством проектировщика ОВК.

За исключением различий в желаемых скоростях и перепадах давления, все вышеперечисленное применимо к промышленным вентиляционным и вытяжным системам. Это не так по нескольким причинам. В промышленных вентиляционных системах обычно используются компоненты, редко встречающиеся в системах вентиляции и кондиционирования, такие как колпаки, пылесборники, противовзрывные заслонки и другие подобные элементы.

Эти уникальные компоненты не только требуют особого внимания при расчете потери давления, но и сильно влияют на конструкцию системы воздуховодов. Например, колпак обычно имеет прорези, через которые всасываются твердые частицы или газы. Чтобы вытяжка работала должным образом, соединительный воздуховод должен обеспечивать достаточную скорость (обычно 3500-4500 футов в минуту), чтобы частицы оставались во взвешенном состоянии в транспортирующем воздухе.

Пылесборник вентиляционной/вытяжной системы не только способствует большой потере давления, он также может изменять плотность воздушного потока, если это влажный коллектор, в который добавляется влага. Таким образом, изменения плотности в коллекторе влияют на расчеты потерь давления во всех последующих трубопроводах.

В то время как целью проектирования системы вентиляции и кондиционирования является использование воздуховодов наименьшего возможного размера, не нарушающего определенных ограничений, целью проектирования системы вентиляции/выхлопа является использование воздуховодов наибольшего размера, которые по-прежнему будут поддерживать минимальную необходимую скорость для удержания частиц во взвешенном состоянии.

При проектировании вентиляционных/вытяжных систем поддержание минимальной скорости, позволяющей удерживать частицы во взвешенном состоянии, абсолютно необходимо. Однако поддержание высоких скоростей воздуха требует значительной мощности вентилятора и расхода электроэнергии. Если скорость воздуха поддерживается выше необходимой, на эксплуатационные расходы приходится значительный штраф. Не говоря уже о том, что и без того шумная система становится еще громче.

Дополнительные материальные затраты на большие воздуховоды обычно незначительны по сравнению с эксплуатационными расходами, сэкономленными на энергии вентилятора. Однако воздуховоды можно делать такими большими только до того, как скорость воздуха начнет падать ниже требуемого минимума. Таким образом, хорошая конструкция вентиляционной/вытяжной системы направлена ​​на максимально пригодные для использования размеры воздуховодов, в то время как оптимальная конструкция воздуховодов HVAC направлена ​​на наименьшие практические размеры.

Возможно, даже больше, чем размеры воздуховодов, реальной проблемой при проектировании систем вентиляции и вытяжки является уравновешивание статического давления в каждом сходящемся стыке воздуховодов. Промышленные вентиляционные и вытяжные системы состоят в основном из вытяжных шкафов с воздуховодом, который сходится обратно к коллектору и вентилятору. Фитинги Weye обычно соединяют сходящиеся потоки воздуха от вытяжек.

Поскольку два воздушных потока сходятся, важно, чтобы статическое давление в каждом ответвлении воздуховода, ведущем к месту соединения, рассчитывалось примерно до эквивалентных значений. Если они не рассчитываются с разницей в 5 %, желаемые объемы потока в куб.

Законы физики всегда заставляют фактические сходящиеся потоки воздуха иметь одинаковое статическое давление, но поток воздуха в кубических футах в минуту будет автоматически регулироваться, чтобы сбалансировать потери давления. Если проектировщик тщательно не рассчитал и не сбалансировал потери статического давления для желаемых потоков воздуха, фактическая установленная система воздуховодов просто не будет работать должным образом. Вытяжки будут втягивать столько воздуха, сколько диктуют фактические значения статического давления, и полностью игнорируют пожелания незадачливого проектировщика. Проектировщик промышленных систем вентиляции/вытяжной вентиляции имеет под рукой ряд инструментов, позволяющих сбалансировать статическое давление сходящихся воздушных потоков с требуемой скоростью потока. Проектировщик может изменить размеры сходящихся воздуховодов, заменить фитинг на одной из секций воздуховода, изменить некоторые характеристики колпака или использовать противовзрывную заслонку.

Если проектировщик следовал обычному правилу первоначального определения размеров секций воздуховода настолько больших, насколько это позволяет ограничение минимальной скорости, то увеличение размера воздуховода одной ветви для увеличения ее статического давления не является вариантом. Поэтому, чтобы сбалансировать статическое давление двух воздушных потоков, проектировщик обычно пытается уменьшить статическое давление ветви с наибольшим значением.

Первый подход, который используют большинство проектировщиков, заключается в уменьшении размера воздуховода ответвления с самым высоким статическим давлением. Иногда это изменение само по себе будет работать, но часто оно приводит к слишком сильному снижению статического давления самой высокой ветви, так что дисбаланс все еще существует. В этот момент проектировщик может вернуться к первому рассчитанному размеру воздуховода, но попробовать использовать фитинги с более высокими потерями или другую конфигурацию кожуха на ответвлении с самым высоким статическим давлением. Простое изменение формы и количества прорезей на капюшоне может изменить статическое давление одной ветви в достаточной степени, чтобы создать баланс.

Если ничего не помогает достичь рассчитанного сбалансированного статического давления, проектировщик может рассмотреть возможность использования противовзрывных ворот. Взрывозащитная заслонка обеспечивает точный и сильный контроль статического давления, но это считается последним средством, поскольку взрывозащитная заслонка требует сложного обслуживания и потенциально опасна побочными эффектами. Створки ворот могут разрушаться или заполняться твердыми частицами, препятствующими их работе. Взрывозащитные ворота также могут быть неправильно вскрыты, что иногда приводит к закупорке воздуховодов или травмам оператора.

Расчеты статического давления и стратегия балансировки должны применяться на каждом стыке воздуховодов в предлагаемом проекте системы вентиляции/вытяжки. Такой обширный проектный анализ должен быть выполнен до начала строительства, чтобы фактическая установленная система работала должным образом без дорогостоящих модификаций. Это также верно для системы воздуховодов HVAC. Просто проектирование воздуховодов ОВК не требует такого внимания к балансировочным расчетам, как вентиляционно-вытяжная система.

Конечно, кропотливый анализ, описанный выше, может быть длительным и трудным для выполнения. Хотя это и возможно сделать вручную, гораздо быстрее и проще это сделать с помощью компьютерной программы. Существует множество программ для проектирования стандартных воздуховодов ОВКВ, но в большинстве этих программ нет положений, учитывающих особенности проектирования систем вентиляции и вытяжки.
