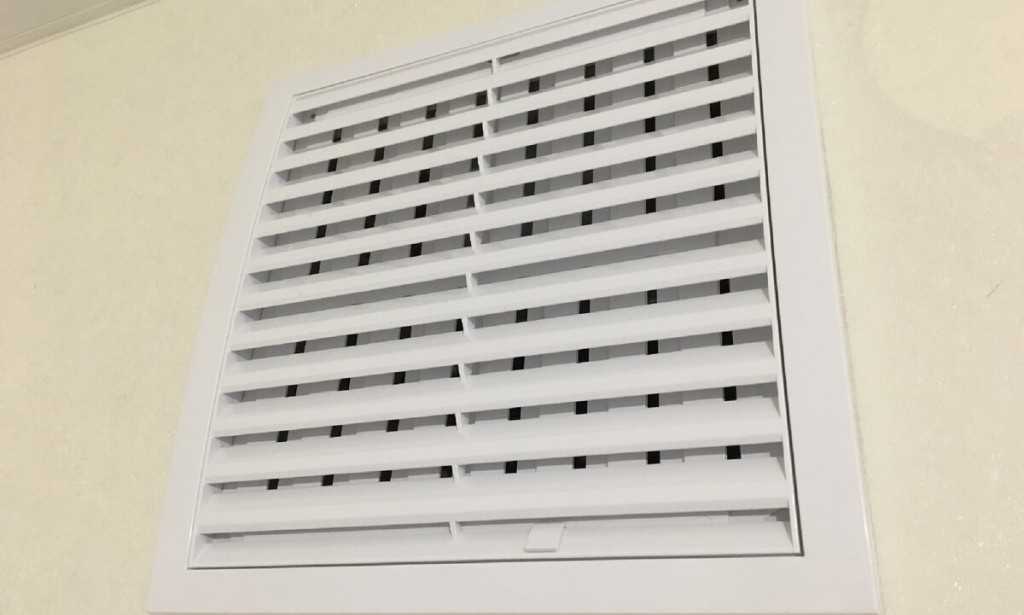

Вентиляционная решетка с обратным клапаном

Воздух, который мы вдыхаем, находясь у себя дома, в общественном месте или на работе, всегда содержит много нежелательных примесей. Он накапливает пыль, влагу и болезнетворные микробы. Избавиться от них, сделав воздух заметно чище, можно с помощью вентиляционной системы. Привычная для нас бытовая система вентиляции отлично справляется с этой задачей, однако иногда мы все же чувствуем появление неприятного запаха на кухне или проникновение холодного воздуха с улицы. Избежать таких явлений можно, установив вентиляционную решетку с обратным клапаном.

Монтаж и принцип действия вентиляционной решетки с обратным клапаном

Главное отличие в ее работе состоит в том, что загрязненные воздушные массы принудительно покидают комнату через вентиляционный канал и поднимают клапан под своим давлением. Если давления нет, клапан под собственным весом опускается, и проникновение воздуха с улицы в комнату останавливается. Таким образом, можно добиться того, чтобы воздух был направлен только в одном направлении.

Обратный клапан это не что иное, как  площадь определенного сечения, которая выполняется в виде квадрата, круга или «бабочки». Клапан оснащен лепестками, которые закрепляются на специальной оси, расположенной в шахте вентиляции. Как раз эти лепестки ответственны за то, чтобы воздух двигался только в одном направлении. Таким образом, при перемещении нежелательных воздушных масс в пространство кухни, эти лепестки автоматически примут положение, при котором просвет шахты будет перекрыт.

Соединение клапана с основным корпусом, как правило, подвижное, но без использования металлических деталей. Это нужно для того, чтобы избежать коррозии металла и дальнейшего заклинивания в полуоткрытом или открытом состоянии. Решетку с клапаном специалисты монтируют в разных местах. Это может быть выход вентиляционного канала на внешней поверхности стены или же внутри шахты вентиляции. Для крепления конструкция оснащена рядом отверстий, в которые ввинчиваются саморезы. При фиксации внутри вентиляционного канала входное отверстие дополнительно заполняется монтажной пеной.

Решетки с обратным клапаном изготавливаются, преимущественно, из пластмассы, так как зачастую конструкция находится в зоне большой влажности, поэтому использование металлических частей не рекомендуется.

Достоинства вентиляционной решетки с обратным клапаном следующие:

• Во-первых, она предупреждает попадание в квартиру холодного и горячего воздуха с улицы, а также пыли, насекомых и крупного мусора;
• Во-вторых, такая конструкция защищает внутреннее пространство дома от атмосферных запахов и осадков;
• В-третьих, благодаря специальному шумоглушителю решетка приглушает звуки, поступающие с улицы, лестничной клетки или из квартиры соседей.

Заказ

ООО «Компания Кардинал» предлагает купить вентиляционные решетки с обратным клапаном

по приемлемым ценам. Наша продукция отвечает самым строгим требованиям безопасности и прошла сертификацию в России. Представленный на сайте товар отличается высоким качеством, надежностью и экологичностью. Он имеет приятный внешний вид и длительный срок эксплуатации.

Обратите внимание: перед тем, как сделать заказ, желательно досконально осмотреть отверстие в районе внутренней вытяжки и записать его размеры. Это нужно сделать для того, чтобы избежать трудностей при последующем монтаже модуля.

Сегодня решетки с обратным клапаном становятся незаменимым атрибутом приточно-вытяжной вентиляции не только в квартирах, но и на рабочих местах. Обустройте вентиляцию как можно быстрее: от поступления чистого воздуха  зависит микроклимат помещения и, следовательно, здоровье и самочувствие присутствующих людей.

Выбор, установка вентиляционных решеток с обратным клапаном

Для обеспечения оптимального микроклимата в помещениях устанавливается система вентиляции, в которой как обязательный элемент предусмотрена вентиляционная решетка. Наиболее эффективными являются модели с обратным клапаном. Если при монтаже вентиляции допущены какие-либо неточности, то возникает эффект обратной тяги, из-за чего нет разреженности воздуха и не происходит вывод отработанного воздуха из помещения. Клапан необходим для более эффективного обмена воздуха, защиты от проникновения сквозь вентиляционные шахты посторонних веществ и запахов, холодного воздуха и насекомых. Он не дает отработанному воздуху попасть назад в помещение.

Из каких элементов состоят и как функционируют устройства

Перегородки в виде вентрешетки с обратным клапаном для вентиляционных каналов выпускают с сечением в форме круга или прямоугольника. По размерам они соответствуют каналам воздуховода. Решетчатые заслонки крепят на выходе воздуховодов (со стороны улицы или на выходе в общую шахту) в квартирах, загородных коттеджах, предприятиях общественного питания.

В их конструкции предусмотрены следующие элементы:

1. корпус решетки с засечкой, которая не дает клапану вращаться в обратную сторону;
2. крепление из фланцев, чтобы зафиксировать решетку в канале воздуховода;
3. клапан (заслонка) для регулировки потоков воздуха;
4. панель, которая выполняет декоративные функции.

Главный элемент устройства – это различной конструкции клапан или заслонка, которая открывается до определенного положения. Под действием потока воздуха, который пытается попасть с улицы через воздуховод, клапан закрывается и блокирует поток. Если же воздух идет по системе вентиляции из помещения наружу, он открывает заслонку и выводится из комнаты.

Достоинства и недостатки устройства

Главное отличие вытяжной решетки с обратным клапаном в том, что в отличие от обычной она пропускает потоки воздуха только в одном направлении.

Этот элемент системы вентиляции имеет ряд преимуществ:

1. доступная стоимость устройства;
2. надежность конструкции и длительный срок службы;
3. широкий выбор по размерам, форме, дизайну, что позволяет подобрать под любой интерьер помещения;
4. простота монтажа;
5. защита от попадания неприятных запахов из соседних помещений, вентиляционной шахты или с улицы;
6. предотвращение проникновения зимой морозного или слишком нагретого летом воздуха в квартиру с улицы;
7. уменьшение шумовой нагрузки при закрытой заслонке;
8. защита от проникновения пыли, мусора, насекомых;
9. повышение производительности вытяжной техники.

Из недостатков приспособления стоит отметить необходимость периодической чистки решетки, иначе при скоплении загрязнений она может снижать эффективность работы вытяжной системы. Если элемент установлен внутри воздуховода, то сделать это не очень просто. В регионах с суровым климатом, при установке решетки в частных домах на выходе воздуховода на улицу возможно примерзание заслонки, из-за чего блокируется прохождение воздуха. Чтобы этого избежать, необходимо использовать модели с подогревом.

Разновидности клапанов

Клапаны обратного типа для монтажа в вентиляционных шахтах бывают нескольких разновидностей:

1. Одностворчатые. Заслонка легко вращается вокруг своей оси из-за натиска потоков воздуха. Перекрытие канала происходит за счет того, что клапан занимает вертикальное положение под собственным весом. Для этого на одной из сторон клапана прикрепляется противовес либо же его немного смещают относительно своей оси. Такие клапаны пригодятся для систем с естественной вентиляцией.
   При монтаже обратного клапана важно устанавливать элемент строго вертикально или горизонтально, иначе заслонка не сможет перекрывать воздуховод полностью.
2. Двустворчатые. Такие клапаны еще называют «бабочкой», поскольку заслонок в конструкции предусмотрено две. Они закрываются в случае проникновения воздуха снаружи. Если нет движения потоков, нет давления на пластинки, то они открываются за счет установленной пружины. Такие заслонки производят из пластика или металла. Их можно устанавливать в вентиляционные шахты под любым углом. Для систем естественной вентиляции двустворчатые клапаны не подходят, поскольку им не хватит давления для открывания шторок. Их монтирую только в системах принудительной вентиляции. Есть модели с регуляторами степени открывания.
3. В виде мембраны. Такие заслонки необходимы для шахт с естественной вентиляцией, поскольку для изменения положения мембраны достаточно слабого давления воздуха. Если давление на нее будет большим, вытяжка будет слишком мощная, со значительной обратной тягой, то элемент деформируется. Чтобы это предотвратить, в конструкции для армирования предусматривают ребра жесткости. Мембранный клапан подойдет для кухни квартиры в обычном многоэтажном доме.
4. В виде жалюзи. Их принцип действия базируется на силе гравитации. Когда нет движения воздуха, лепестки занимают вертикальное положение, они перекрывают канал обратной тяги. Жалюзи делают небольшого размера, чтобы они легко открывались и закрывались. Клапаны такого вида подойдут, если вентиляционная шахта выходит на улицу, в ней предусмотрена принудительная вытяжка. Устройства изготавливают преимущественно из металла, чтобы они были устойчивы к температурным колебаниям. Их недостатком является более существенная масса по сравнению с изделиями из пластика, возможность появления коррозии со временем.

Для изготовления решеток используется пластик или металл. Пластик имеет небольшую массу, не боится влаги и не подвергается коррозии. Цена пластиковых изделий вполне доступна. Также для производства решеток используется сталь. Она более устойчива к значительным колебаниям температуры, но имеет больший вес. Для защиты от коррозии на металлические решетки при их изготовлении наносят напыление цинка, но со временем оно стирается. Стальные устройства больше подходят для мощных кухонь на предприятиях общественного питания. Их можно устанавливать в горячих цехах или на выходе вентиляционных шахт наружу.

Советы по выбору решетки с обратным клапаном

Главным критерием, от которого следует отталкиваться при выборе решетки с обратным клапаном, является ее форма и геометрические размеры. Поэтому стоит измерить диаметр или длину и ширину вентиляционной шахты. Выбирать тип изделия необходимо с учетом, естественная или принудительная система вентиляции применяется в помещении, насколько интенсивный в ней воздушный поток, тяга.

На что стоит обратить внимание при покупке:

1. Клапан должен плотно прилегать к рамке и полностью перекрывать ее.
2. Заслонка должна вращаться легко, плавно, без заедания и сильного хлопанья при смене направления.
3. Изделия из пластика не должны иметь сильный неприятный запах.
4. Металлические устройства обязаны иметь защитное антикоррозионное покрытие.
5. Размеры решетки должны точно соответствовать заявленным параметрам.
6. На все изделия обязаны быть в наличии сертификаты качества.

Для обычной кухни в квартире достаточно мембранных или одностворчатых моделей, изготовленных их пластика. Если в системе установлена мощная вытяжка, то нужно использовать двустворчатые устройства или жалюзи.

Рекомендации по установке

Монтировать решетку в канал вентиляции несложно собственными силами, поскольку конструкция заслонок достаточно простая. Устанавливать изделия нужно так, чтобы полностью предотвратить обратную тягу, когда включено вытяжное оборудование. Если вытяжное устройство предусмотрено одно, то и заслонки достаточно одной. Для разветвленной системы лучше устанавливать перегородки на каждом рукаве воздуховода, чтобы воздух из одного помещения не перетекал в другое, когда вытяжка не работает. Монтаж решетки возможен как внутри шахты, так и прямо на стену на выходе. Место нужно выбирать так, чтобы к нему было не сложно добраться для периодической чистки. Если изделие устанавливается со стороны улицы, в зимнее время к нему должен быть легкий доступ для удаления наледи.

Установка происходит в несколько этапов:

1. Решетку поместить в воздуховод, закрепить при помощи фланцев.
2. Все щели после установки решетки на вытяжку между стенками и воздуховодом заполнить герметиком или монтажной пеной. После затвердения ее излишки срезать ножом.
3. Корпус прикрутить к несущей поверхности саморезами, можно использовать жидкие гвозди. Дюбели и саморезы больше подойдут для массивных изделий из металла, более легкие пластиковые модели выдержит клей.
4. В завершении установить декоративную панель. Если в модели предусмотрен вентилятор, то его устанавливают до фиксации декоративной панели.

Обратный клапан в системе вентиляции – это простой, но эффективный элемент. Он обеспечит ее правильное функционирование, будет работать как терморегулятор и защищать помещение от неприятного запаха, шума, насекомых. Установить изделие в воздуховод несложно, важно подобрать его правильно по размеру и по силе воздушных потоков.

Если у вас возникли вопросы или вы хотите заказать вентиляционные решетки, звоните по телефонам: +375 29 62 62 100 или +375 29 66 50 969.

виды, устройство, принцип работы + инструкция по установке

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником неприятных запахов. Происходит это в результате притока воздушных масс из соседних помещений или снаружи из-за возникновения обратной тяги.

Для решения такой проблемы была придумана вентиляционная решетка с обратным клапаном, перекрывающим воздушные потоки, стремящиеся попасть в помещение. В этой статье мы познакомимся с конструктивными особенностями такой решетки, ее основными преимуществами и причинами использования.

Так же разберем процесс самостоятельной сборки и правила эксплуатации данного устройства.

Содержание статьи:

• Конструкция и преимущества решетки с клапаном
• Когда нужна решетка с обратным клапаном?
• Существующие разновидности таких решеток
  • Вид №1 – решетка гравитационная одностворчатая
  • Вид №2 – мембранный вариант устройства
  • Вид №3 – лепестковые решетчатые модели
  • Вид №4 – модель с замком-бабочкой
• Пошаговая инструкция по установке
• Несколько советов по эксплуатации
• Выводы и полезное видео по теме

Конструкция и преимущества решетки с клапаном

Модель включает в себя три основные части: неподвижную, подвижную, фланец для подключения.

Неподвижная часть – это сама решетка. Он выступает и как декоративный элемент, и как барьер, предохраняющий и закрывающий клапан от случайного повреждения.

Так как решетка закрывает вентиляционное отверстие, то с улицы не проникают запахи, всевозможные мелкие частицы. При понижении температуры снаружи решетка предотвращает потерю тепла

Имеет прямоугольную форму, изготовлен из пластика. Конструкция должна закрывать не только вентиляционную шахту, но и немного захватывать стенку.

Подвижная часть визуально похожа на лепесток, круглую или прямоугольную, хотя иногда можно встретить и необычную форму – «бабочку». Он открывается только в одну сторону.

Производят вентиль для пластиковых решеток, так как приходится эксплуатировать их в условиях агрессивной влажности.

Вырезной фланец выглядит как круг. Его диаметр составляет от 11 до 15 см. С помощью фланца клапан интегрируется в воздуховод 9.0003

Такая вентиляционная решетка имеет ряд преимуществ:

1. Защитит от уличного воздуха, как холодного, так и слишком теплого.
2. Насекомые или пыль не проникнут в комнату.
3. Комната будет защищена от запахов.
4. Наличие звукопоглощающего эффекта не позволит проникнуть посторонним звукам.
5. Простота установки и обслуживания.
6. Эстетичный вид декоративной решетки.

Основной минус в том, что при минусе могут замерзнуть жалюзи или лепестки. Для решения этой проблемы в систему встроен нагреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена ​​наличием в системе вентиляции.

Поэтому, если это явление отсутствует, крайней необходимости в этом нет, но для профилактики все же стоит установить решетку.

Качественный затвор клапана должен быть настолько чувствительным, чтобы быстро реагировать даже на незначительное движение воздуха

Следующие факторы могут вызвать обратную тягу:

1. Отсутствие поступления воздуха в помещение или уменьшение его объема.
2. Мусор попадает в отверстие.
3. Выход из строя элементов, управляющих движением воздушного потока.
4. Эксплуатация вытяжек большой мощности.
5. Не учитывается при проектировании дома, постоянно дует ветер.
6. Наличие в системе вентиляции нескольких единиц оборудования, работающих одновременно с оттоком воздуха.

Все эти обстоятельства создают условия для возникновения обратной тяги. При этом чистый кислород не поступает в помещение. Нет никакой гарантии, что хотя бы один из этих факторов не проявится. Лучше обезопасить систему вентиляции, установив решетку с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от типа запорного устройства бывают:

• гравитационные одностворчатые;
• лепесток;
• мембрана;
• бабочка.

Решетки вентиляционные изготавливаются из пластика и оцинкованного металла.

Сейчас большой популярностью пользуются обратные клапаны. С их помощью контролируют поток воздуха. Часто эти изделия используются в ванных комнатах и ​​туалетах.

Первые плохо переносят минусовые температуры, поэтому в основном используются для внутренней установки. Они имеют малый вес, высокую коррозионную стойкость, долгий срок службы, невысокую цену.

Снаружи обычно устанавливаются металлические решетки. Чтобы зимой они не замерзли, используют подогрев. Форма решетки может быть прямоугольной, круглой.

Отличаются высокой термостойкостью, поэтому применяются для установки в горячих цехах, больших кухнях, вне зданий. Большим минусом этих изделий является их подверженность коррозии и большой вес.

Вид №1 – решетка гравитационная одностворчатая

Данная модель имеет предельно простую конструкцию. Запорный элемент здесь имеет форму круга или прямоугольника. Представляет собой конструкцию с запорным механизмом, эксцентрично закрепленным на оси.

Работа основана на том, что поток воздуха, имея правильное направление, толкает заслонку и далее свободно перемещается по воздуховоду. Обратная лавина подтягивает клапан к сердцевине решетки и закрывает ее.

Рабочая створка гравитационной одностворчатой ​​решетки открывается под действием напора воздушных масс, поступающих из помещения. Преимущество конструкции в том, что она работает автоматически

Возможны два варианта исполнения таких моделей – со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, расположенным снаружи или внутри устройства.

Устройство устанавливается строго вертикально или горизонтально. В противном случае створка не закроется полностью и не обеспечит должной защиты помещения от внешней атмосферы.

Вид №2 – мембранный вариант устройства

Этот тип решетки наиболее распространен. Здесь в качестве створки выступает легкая и гибкая мембрана. Так как он имеет небольшое сопротивление, его закрытие происходит под действием силы тяжести.

Благодаря своей простоте и надежности модель используется там, где поток воздуха циркулирует естественным путем.

В конструкции мембранных решеток отсутствуют механические элементы и сложные механизмы, поэтому они надежны и долговечны. Сама мембрана изготовлена ​​из невесомого синтетического материала.

Для предотвращения деформации мембраны в результате повышения давления воздушных струй в системе данные модели усилены ребрами жесткости. Мембранная перегородка опирается на них, если возникает чрезмерная тракция.

Вид № 3 – лепестковые решетчатые модели

Лепестковая конструкция аналогична гравитационной модели. Здесь клапан в виде жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую решетку из оцинковки. Клапан управляет подачей воздуха поворотом по часовой стрелке

Устройство работает более эффективно, если в нем несколько створок. Клапан на такую ​​решетку можно установить только на отверстие или на всю его площадь.

Вид № 4 – модель с поворотным затвором

Поворотный затвор имеет две шторки. Его закрытие происходит под действием установленных пружин. Установить такую ​​модель можно в любом положении.

Пружинные устройства работают исключительно в системах вентиляции с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой.

Выбрав такую ​​решетку, необходимо проверить, как работают пружины под действием давления воздуха. В последних моделях усилие пружины можно регулировать.

Пошаговая инструкция по монтажу

Независимо от конфигурации системы, вентиляционная решетка с обратным клапаном должна располагаться так, чтобы обратная тяга перекрывалась независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки необходимо выполнить следующие действия:

1. Проверить клапан на возможное заедание. Неправильная ориентация не позволит воздушному потоку открыть заслонку.
2. Сравните размеры изделия с формой вентиляционного канала.
3. Дополнительно закрепить на стене область, примыкающую к отверстию.
4. Отметьте места для крепежа, прикрепив решетку к вентиляционному отверстию.
5. Просверлите отверстия для дюбелей и установите их.

Далее прикрепите решетку с помощью саморезов. Если установка производится на дерево или гипсокартон, используйте дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с дрелью. Для керамической плитки используют специальные сверла. Недостатком этого метода является видимость головок шурупов.

В помещении решетки также крепятся на защелках, которые выпускают для изделий из алюминия. Крепятся на раму и вставляются в вентиляционное отверстие

Для наружной установки этот способ не рекомендуется, так как под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки крепятся на саморезы изнутри до конца вентиляционного проема. Здесь нужно действовать очень осторожно и не перетягивать болты. В противном случае решетка в углах может быть повреждена.

Такой способ крепления надежный, саморезы не видны.

Если нет возможности установить решетку обычным способом, есть другой способ. Монтаж осуществляется также на саморезы с помощью монтажных пластин различной длины

Проще, но менее надежно крепить решетку на клей типа жидкие гвозди, будамекс, пеносилос, дракон, титан.

Клеевой слой наносится равномерным слоем на тыльную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Изделие фиксируется монтажной лентой, которую снимают после высыхания клея.

После установки вентиляционной решетки необходимо загерметизировать стыки.

Некоторые советы по эксплуатации

При выборе решетки следует учитывать три основных критерия: размер входа в вентиляционный канал, его геометрию и условия эксплуатации. Возможно, вам нужна декоративная решетка, не имеющая в своей конструкции обратного клапана? В этом случае рекомендуем ознакомиться с существующими и особенностями их эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрываться льдом.

В результате обледенения клапаны не полностью закрывают впускное отверстие воздуховода. Тогда неизбежно начнется возврат воздуха в помещение

Кроме того, из-за образования льда уменьшится клиренс и упадет производительность вытяжки. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома с помощью вентиляционной решетки:

Как установить вентиляционную решетку:

Решетка с обратным клапаном в конструкции является важным элементом вентиляционной сети. Способствует созданию и поддержанию благоприятного климата, предотвращает негативные явления. Потратив небольшую сумму на его покупку, вы значительно повысите уровень комфорта в доме.

Вы сами установили вентиляционную решетку и теперь хотите поделиться своим опытом с другими посетителями нашего сайта? Оставляйте свои комментарии о процессе установки, пишите рекомендации под этой статьей.

А может у вас остались вопросы по выбору подходящей версии гриля или как его установить? Не стесняйтесь задавать свои вопросы в блоке ниже – наши специалисты и компетентные пользователи постараются помочь вам разобраться со всеми нюансами.
