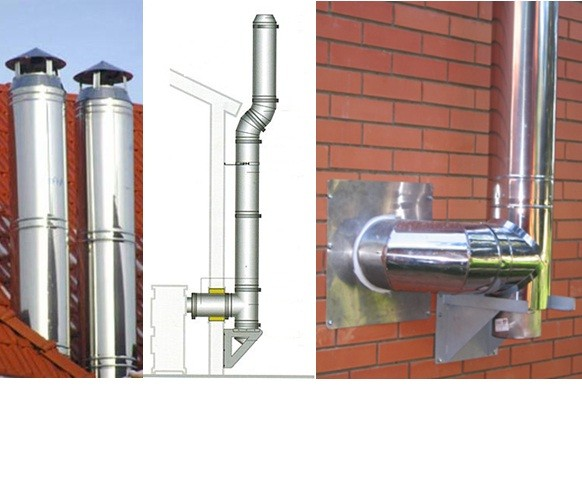

Сэндвич вентиляционная труба: Сэндвич трубы для вентиляции оцинкованные и цветные

Узнайте, как ROCKWOOL может улучшить характеристики, надежность и экологичность ваших сэндвич-панелей уже сегодня.

Найдите вдохновение, руководства и отчеты

Получите необходимые ресурсы с помощью наших ссылок для быстрого старта

Зачем нужны утепленные сэндвич-панели?

Инженеры, подрядчики, архитекторы и владельцы зданий как никогда нуждаются в строительстве энергоэффективных, безопасных и устойчивых зданий.

Это, наряду с акцентом на скорость строительства, может оказаться серьезной проблемой.

Сэндвич-панели, в состав которых входит наша сердцевина из каменной ваты, могут сыграть свою роль в улучшении изоляции в наиболее важных областях.

Они подходят для изоляции потолков, внутренних и наружных стен (включая перегородки и фасады) и крыш, а также в качестве брандмауэра. При установке изоляция из каменной ваты использует 7 сильных сторон камня

• Повышенную противопожарную защиту – изоляция из каменной ваты объединяет негорючие свойства сэндвич-панелей, обеспечивая наивысший класс пожарной безопасности A1.
• Акустические возможности – Блокировка нежелательного шума от прилегающих или соседних зданий ⁴ .
• Тепловые характеристики – температура лучше регулируется в зданиях благодаря продуманной волокнистой структуре изоляции из каменной ваты ⁵ .
• Индивидуальное решение – продукты производятся на передовых заводах, что обеспечивает индивидуальный продукт для вашего производства сэндвич-панелей ⁶ .

Калькулятор и экономия

Мы тесно сотрудничаем с производителями сэндвич-панелей на протяжении всего процесса разработки продукта: от начальных этапов подготовки и тестирования до создания самих решений.

Мы также делимся своими знаниями и опытом, чтобы помочь нашим партнерам понять важность характеристик изоляции из каменной ваты и то, как она может принести пользу и сэкономить средства в проектах по строительству сэндвич-панелей.

Наша прямая работа с производителями сэндвич-панелей выходит за рамки простой поставки. Во-первых, мы утепляем сердцевину сэндвич-панелей каменной ватой. Затем мы предоставляем такие услуги, как сертификационная поддержка, огневые испытания, упаковка, инновации новых продуктов, а также можем консультировать по вопросам повышения эффективности производственных линий.

После установки сэндвич-панелей с наполнителем из каменной ваты здания и комплексы могут повысить энергоэффективность благодаря улучшенной терморегуляции.

За счет повышения энергоэффективности с помощью изоляции из каменной ваты экономия передается владельцу или оператору здания.

Узнайте об энергоэффективности

Почему стоит выбрать решения ROCKWOOL?

Мы поставляем высококачественные изоляционные решения из каменной ваты, которые могут повысить противопожарную защиту, акустические характеристики и терморегуляцию.

Большую роль в этом играют услуги, которые мы предоставляем в рамках нашего партнерства.

• Консультативный – мы тесно сотрудничаем с производителями сэндвич-панелей, чтобы понять их производственные процессы и системы. На этапе подготовки наш специалист по каменной вате проконсультирует вас напрямую, поделится практическими советами и рассчитает необходимое количество каменной ваты, необходимое для проекта.
• Знающие – Эти решения затем будут проверены и опробованы в соответствии с последними стандартами и правилами. Наш эксперт по каменной вате будет присутствовать и делиться знаниями о местных продуктах.
• Передовая практика – После того, как наступит этап установки, мы предоставим экспертную консультацию по окончанию установки.
• Bespoke – Мы берем то, что мы узнали о конкретном проекте и ваших системах, а затем оптимизируем наши решения по изоляции сердечника из каменной ваты для создания индивидуального продукта, адаптированного к вашим потребностям.

Кроме того, мы предлагаем доставку точно в срок, что гарантирует, что наши решения будут соответствовать вашим существующим гибким процессам.

ROCKWOOL Core Solutions предлагает высококачественные индивидуальные наполнители из каменной ваты для сэндвич-панелей. После интеграции эти армированные сэндвич-панели используют 7 сильных сторон камня. Самое главное, они добавляют противопожарную защиту зданию, защищая его целостность и способствуя его непрерывности.

Монтаж

Сердечники из каменной ваты интегрируются в сэндвич-панели посредством стороннего производственного процесса, проводимого внешними производителями сэндвич-панелей, с которыми мы работаем.

Это упрощает и ускоряет монтаж, ускоряя процесс строительства.

Ключевые советы:

• Мы будем работать вместе с производителями сэндвич-панелей, чтобы определить самый безопасный и эффективный способ интеграции решений на основе каменной ваты.

Вдохновение и руководство для профессионалов

Узнайте, как Power of & может работать на вас как OEM-производителя!

В Группе ROCKWOOL мы гарантируем, что все ваши продукты и системы будут пользоваться преимуществами The Power of &.

Устойчивое развитие и энергоэффективность

Наши решения могут помочь производителям сэндвич-панелей разрабатывать продукты и строительные элементы, которые соответствуют своему назначению, экологичны и безопасны для окружающей среды.

В секторе материалов важное значение имеет эффективность использования ресурсов.

Каменная вата может быть повторно использована, когда она больше не нужна, и переработана для создания новых решений для сердцевины из каменной ваты.

Это помогает повысить устойчивость строительной и производственной отраслей в целом.

Загрузки и ресурсы

Местная поддержка

Хотите узнать больше? получить местную поддержку ROCKWOOL.

Найдите местный офис ROCKWOOL

Часто задаваемые вопросы

Что такое сэндвич-панели?

Другие соответствующие приложения

Откройте для себя 7 сильных сторон камня

Огнестойкость

ROCKWOOL негорюч и имеет температуру плавления более 1000 ℃. В случае пожара изоляция ROCKWOOL может уменьшить распространение огня и дать драгоценное время для спасения вашей семьи и вашего дома.

Тепловые свойства

Поддержание температуры может значительно сократить расходы на отопление, охлаждение и вентиляцию, а также уменьшить углеродный след здания.

Акустические возможности

Продукция ROCKWOOL отличается высокой плотностью, что делает ее превосходной по шумоподавлению и звукопоглощению, благодаря чему даже самая шумная инфраструктура звучит тише.

Надежность

Стабильность размеров ROCKWOOL означает, что ее характеристики остаются неизменными десятилетие за десятилетием, что обеспечивает экономию затрат на техническое обслуживание на протяжении всего срока службы здания.

Свойства воды

Каменная вата может быть спроектирована так, чтобы поглощать или отталкивать воду по мере необходимости, а также рециркулировать ее в теплице, решая ряд проблем управления водными ресурсами.

Циркулярность

Мы разработали нашу технологию таким образом, что мы можем использовать отходы других отраслей промышленности в качестве альтернативного сырья.

Эстетика

Мы использовали естественную красоту и адаптируемость камня, чтобы упростить проектирование и настройку практически неограниченного диапазона цветов, форм и форм.

Метод управления заслонками для вентиляции коридоров и дымоудаления

Коридоры обычно являются средством эвакуации во время пожаров или чрезвычайных ситуаций. При нормальной работе им требуется вентиляция. В некоторых юрисдикциях или требованиях к конструкции здания также требуется герметизация или удаление дыма.

В этой статье представлены несколько средств для обеспечения наддува или дымоудаления с вентиляцией, а также подробно описана работа органов управления, заслонок и исполнительных механизмов.

Работа системы дымоудаления в коридоре влияет и находится под влиянием других тактик борьбы с дымом при пожаре, а пожарная охрана и инженеры-механики моделируют воздушные потоки относительно друг друга. На рис. 1 показана более крупная картина, чем просто коридоры.

Рисунок 1: Некоторые стратегические элементы в борьбе с огнем и дымом.

Исходная информация
Коды моделей, используемые в США и некоторых других странах – Международные строительные нормы ((IBC 2012) и Международные нормы пожарной безопасности (IFC 2012), а также Международные нормы механического оборудования (IMC 2012) имеют различные требования для коридоров в коммерческих зданиях Стены должны быть выполнены в виде противодымных и в некоторых случаях противопожарных перегородок Установлена ​​минимальная ширина Механическая вентиляция, расстояние перемещения и другие требования также включены Глава 4 IBC устанавливает требования в зависимости от занятости Глава 7 подробно описывает требования к структуре Глава 9подробная информация об активной или спроектированной системе

Состояние всего оборудования противодымной защиты должно быть указано на панели пожарной системы противодымной защиты (FSCS). Сюда входят заслонки дымоудаления (IFC 909.16.1). Управление всем оборудованием для контроля дыма должно быть возможно из FSCS (IFC 909.16.2), за исключением сложных систем, для которых разрешены другие условия.

Дымоудаление
В коридорах есть юрисдикции и отдельные проекты, где требуются коридорные заслонки и вентиляторы для очистки коридора от дыма и предотвращения его распространения на соседние этажи. Так как вентиляция также необходима, эти две функции должны быть скоординированы. Это может быть достигнуто с помощью специализированного или общего (неспециализированного) оборудования.

Обычно используется либо «сэндвич», либо «строительный» метод повышения давления. См. рис. 2.

В многослойной системе наддува –

а) Коридоры на пожарном этаже отрицательные, вентилятор вытягивает дым из пола. (Подача закрыта, обратка или выхлоп полностью открыты.)

b) Этажи выше и ниже пожарного этажа находятся под более высоким давлением, чем другие этажи. (Подача полностью открыта, вытяжка отключена или закрыта.)

c) Коридоры на других этажах здания работают в обычном режиме. (Обычно частично открыты приточные и вытяжные трубы.)

При подходе к системе наддува здания –
а) Коридоры на пожарном этаже отрицательные с вентилятором, вытягивающим дым из пола.

б) Все остальные этажи работают нормально. Они находятся под положительным давлением вентиляционного воздуха. Поскольку пожарный этаж очень отрицательный, разница в давлении достаточно велика, чтобы предотвратить распространение дыма на непожарные этажи.

Рис. 2: «Здание» и «сэндвич» система наддува.

На рис. 2 показана общая концепция неспециализированной системы – воздуховоды перемещают вентиляционный воздух в нормальных условиях и используются для контроля дыма только в аварийной ситуации. Однако в системах коридоров распространены вариации, поскольку существует несколько способов достижения целей. Среди возможных методов:

а) Два крышных вентилятора (приточный и вытяжной) и отдельные воздуховоды в коридоры.

b) Один реверсивный вентилятор, который подает вентиляционный воздух при нормальной работе и вытягивает воздух во время мероприятия. В этом случае есть другие условия для подпиточного воздуха, сброса или местных выхлопов. На наилучший подход влияют различные факторы. Все давления – положительные или отрицательные – из-за эффекта стека; учитываются вестибюли, лифты, либо естественная вентиляция, либо пристроенные помещения и помещения.

c) Если в другом месте имеется достаточное количество подпиточного воздуха, для удаления воздуха из коридора можно использовать только вытяжной вентилятор. Нет приточного вентилятора.

См. рисунки 3 и 4 для чертежей двух подходов. На рис. 5 показано вертикальное представление системы воздуховодов коридора высотного здания в многоэтажном здании. Дело в том, что один и тот же воздуховод питает или всасывает все заслонки. Система должна быть сбалансирована, чтобы обеспечить правильное количество вентиляционного воздуха на каждом этаже. Когда происходит пожар, требования к воздушному потоку меняются.

Рисунок 3: Отдельные приточные и вытяжные каналы в коридоре.

Рисунок 4: Одиночный воздуховод служит для притока и дымоудаления в коридоре.

Рисунок 5: Вентилятор и воздуховоды в 10-этажном здании.

Давление на выходе вентилятора выше, чем на дне здания. Однако требуемое количество воздуха, проходящего через каждую заслонку, остается одинаковым при нормальной работе.

Заслонка в верхней части здания будет открыта гораздо меньше, чем в нижней части здания. Даже при тщательных расчетах для использования демпферов разных размеров потребуется балансировка, чтобы получить правильный поток через каждый демпфер. В дополнение к потерям давления в воздуховоде и через заслонки местные выбросы и некоторый эффект дымовой трубы вызовут колебания, которые невозможно точно рассчитать. Цель будет заключаться в том, чтобы самая дальняя заслонка была полностью открыта, чтобы использовать наименьшую энергию вентилятора, обеспечивая при этом необходимое количество вентиляционного воздуха на каждом этаже.

Вентиляторы
Последовательность вентиляторов для каждого из вышеперечисленных случаев проста. В системе с двумя воздуховодами, показанной на рисунке 3, и приточный, и вытяжной вентиляторы включены, когда кто-то занят (или оптимизируется, или находится под контролем датчика качества воздуха). Если срабатывает пожарная сигнализация или обнаруживается дым во время отсутствия людей, вентиляторы снова включаются. Это одинаково как для сэндвич-систем, так и для систем под давлением. При этом срабатывает система наддува лестничной клетки и выдаются сигналы тревоги. Это выходит за рамки данной статьи.

Если используется геометрия, показанная на рис. 4, то вентилятор включен и подает воздух в обычное время работы. В случае пожара вентилятор переходит в режим обратного потока воздуха – вытяжной.

Демпферы
Каждый отдельный демпфер в системе любого типа должен выполнять несколько функций. Эти заслонки могут быть с параллельными лопастями (PB) или с противоположными лопастями (OB). В большинстве случаев OB будет иметь более точное разрешение для установки минимального положения, а полностью открытый поток одинаков для любого типа.

Клапаны должны быть внесены в список UL 555S (UL 555S) как дымовые клапаны (IFC 909.10.4). В некоторых случаях заслонка также должна быть противопожарной, отвечающей требованиям UL 555 (UL 555), поэтому потребуются комбинированные противопожарные и дымовые заслонки. Большинство стен коридора должны быть огнестойкими. Однако, если функция противопожарной заслонки может мешать работе системы дымоудаления, установка противопожарной заслонки не требуется (IBC 717.2.1 ) .

Работа активированной заслонки будет одинаковой для всех случаев. Здесь мы подробно обсудим работу только для случая подающего и обратного воздуховода, показанного на рис. 3, в многослойной системе наддува.

Нормальная работа. И приточная, и вытяжная заслонки открываются в минимальное положение. Балансировочные заслонки, установленные последовательно с заслонками дымоудаления, использовать нельзя. Они блокировали некоторый поток, когда заслонка доходила до 100%.

В случае пожара:

Противопожарный этаж
а) Приточная заслонка закрывается, чтобы дым не попадал в другие помещения.

b) Выхлопная заслонка открывается на 100% для удаления дыма.

c) В некоторых случаях заслонки также являются противопожарными заслонками и закрываются, если температура внутри рамы заслонки достигает 165°F. На панели FSCS есть переключатели блокировки для повторного открытия заслонки с вторичным датчиком, чтобы снова закрыть заслонку, если температура достигает 250 ° F. Это обсуждается ниже.

Этажи, непосредственно примыкающие к пожарному этажу
а) Приточная заслонка открывается на 100 % для создания давления и ограничения проникновения дыма

б) Вытяжная заслонка закрывается на 100 %

Все остальные этажи
а) Заслонки остаются в нормальном режиме

б) Варианты

Решение Belimo FSAF24-BAL
На рис. 6 показана заслонка коридора с FSAF24-BAL. Аналогичную продукцию выпускают несколько производителей. Не показана передняя решетка. Заслонка устанавливается в стене коридора, а привод обеспечивает последовательность, необходимую для вентиляции и контроля дыма. Привод имеет три положения – закрытое, регулируемое среднее положение или открытое на 100%. На рис. 7 показана работа.

Рис. 6: Ruskin FSD60-FA-BAL

При отсутствии питания пружины привода закрыты – никто не занят, пожар присутствует на воздушной заслонке или блок управления дымом.

При напряжении 24 В на проводе 2 привод открывается в балансировочное положение, заданное потенциометром на лицевой панели – это нормальное рабочее положение вентиляции. Каждый привод устанавливается в другое положение потенциометра, поскольку балансир измеряет расход.

Когда на провод 3 подается напряжение 24 В, привод открывается на 100 %. – режим полного наддува или дымоудаления.

Это позиции, необходимые для вентиляции коридора и противодымной защиты.

Рис. 7: Фрагмент FSAF24-BAL.

Программа системы дымоудаления, сопоставленная с функцией привода

Последовательность, описанная выше для заслонок, может быть сопоставлена ​​с необходимой работой привода и запрограммирована на панели системы дымоудаления, как показано ниже.

Нормальная работа: на провод 2 подается питание, заслонка находится в положении вентиляции.

Противопожарный этаж
a) Приточная заслонка: нет питания, заслонка закрывается.
b) Выпускная заслонка:   Провод 3 подается для открытия заслонки на 100 %.
c) Для противопожарных клапанов Провод 1, общий, всегда подсоединен, если только не разомкнется первичный датчик. См. описание рисунка 8.

Этажи, непосредственно примыкающие к пожарному этажу
a) Приточная заслонка: Провод 3 питается, чтобы открыть заслонку.
b) Выпускная заслонка: нет питания, заслонка закрывается.

Все остальные этажи
Демпферы: на провод 2 подается питание.

На рис. 8 показано, как осуществляется управление заслонкой. (Обратите внимание, что здесь не рассматриваются другие варианты проводки. Например, вторичный датчик может быть между реле блокировки и проводом 3.) В дымовой заслонке не должно быть ни первичного датчика высокой температуры 165°F, ни вторичного датчика 250°F.

Рис. 8: Управление приводом FSAF24-BAL-S.

На рис. 8 дымовое реле нормально замкнуто, и на привод подается питание. Заслонка устанавливается в минимальное положение.

Комбинированные противопожарные и дымовые заслонки имеют два температурных датчика («теплочувствительные устройства» согласно UL555) – первичный и вторичный. Если температура поднимается до 165°F (74°C), первичный клапан открывается, а пружины заслонки закрываются. Он не переходит в положение потенциометра, так как на него нет питания. Если реле блокировки срабатывает при вмешательстве с панели FSCS, то на провод 3 подается напряжение. Это обходит основной датчик. Затем заслонка открывается в положение 100% вместо положения вентиляции.

Если температура на заслонке снова поднимается и достигает 250°F (121°C), то вторичный датчик открывается, а заслонка подпружинивается и остается закрытой до ручного сброса.

Подытожим:

При подаче питания на провода 1 и 2 напряжением 24 В привод приводит заслонку в требуемое положение для вентиляции.

При отключении питания привод закрывает заслонку.

При подаче питания на провода 1 и 3 привод открывает заслонку на 100 % независимо от того, есть питание на проводе 2 или нет.

На рис. 9 показана панель пожарной системы дымоудаления с индикаторными лампами, состояние которых определяется вспомогательными переключателями на приводе. Каждый вентилятор и заслонка имеют свои индикаторы состояния и переключатель блокировки. Сигналы для световой индикации на панели передаются по сети от вспомогательных выключателей исполнительных механизмов, выключателей заслонок, магнитных контактных выключателей или программируемых сигналов исполнительных механизмов.

Рис. 9: Часть панели противодымной защиты пожарных.

Пропорциональный привод с контролем минимального положения

Другой способ достижения той же последовательности — использование пропорционального привода 2–10 В и переключателя минимального положения SGA24. Это другой привод, чем BAL, показанный выше. Это стандартный управляющий привод 2-10 В постоянного тока.

Схема подключения показана на рис. 10. На рис. 11 показан переключатель минимума, который можно использовать для установки положения балансировки средней точки привода.

Рис. 10: Пропорциональный привод, управляемый потенциометром минимума.

Рисунок 11: Пропорциональный минимальный потенциометр

. , пружины амортизатора закрыты. Это было бы типичное незанятое положение. Вспомогательный переключатель «замкнут» указывает на то, что заслонка закрыта, и сетевая карта передает индикацию положения на панель FSCS.

При подаче питания на SGA24 и привод сигнал с SGA на 3 поступает на вход привода 3. (4 в этой последовательности не используется. Это позволило бы дополнительно модулировать управление заслонкой.) 2- Сигнал 10 В пост. тока переводит привод и заслонку в положение от нуля до 90 градусов, которые устанавливает подрядчик по балансировке.

Если реле блокировки 1 включает питание 24 В, питание подается на привод 3, что приводит к его полному открытию. В то же время датчик 165°F обойден. (250 ° F остается в контуре в качестве окончательной защиты, если огонь присутствует слишком близко к стене.) Это полностью откроет заслонку, если это вытяжка на пожарном этаже или подача на соседнем этаже.

Если реле блокировки 2 срабатывает, питание 2 привода отключается, и он замыкается. Это обеспечит необходимое закрытие подачи на пожарном этаже или выхлопа на соседнем этаже в многослойной системе наддува.

Таким образом, заслонка может быть закрыта, открыта или частично открыта в зависимости от необходимости для контроля дыма в коридоре и вентиляции.

На рис. 10 показаны первичный и вторичный датчики для комбинированного противопожарного и дымового клапана, а также контакт блокировки на реле блокировки 1. Они отсутствуют, если стена не является противопожарным барьером или перегородкой, требующей заслонки. В этом случае чертеж на Рисунке 12 будет выполнять функции дымовой заслонки для вентиляции или открываться или закрываться по мере необходимости. Это один из примеров, когда наличие разбрызгивателей (которые могут ухудшить характеристики стены) работает синергетически с инженерной системой дымоудаления.

На рис. 12, когда оба реле в норме, заслонка переходит в положение балансировки.

Если заслонка должна открыться на 100 % для продувки или нагнетания давления, то включается реле блокировки 1. Замыкание на горячую клемму 3 привода приводит к его полному открытию.

Если заслонка должна закрыться, включается реле обхода 2. Это отключает питание, и привод закрывается.

Как показано на рис. 10, вспомогательные переключатели привода сигнализируют о положении заслонки клапана на панель FSCS.

Рис. 12: Пропорциональное управление дымовой заслонкой с помощью потенциометра минимума.

Реверсивный вентилятор Вентиляция и дымоудаление
Там, где имеется достаточное облегчение за счет местных вытяжек или рециркуляции воздуха в прилегающих помещениях, возможен реверсивный вентилятор и только один воздуховод на все этажи. В некоторых случаях заслонка подпиточного воздуха может обеспечить необходимое облегчение. Демпфер гравитационного сброса – еще одна возможность. Это устраняет необходимость во втором воздуховоде и второй заслонке на каждом этаже. На рис. 13 показана концепция.

Рис. 13 Реверсивный вентилятор для вентиляции или дымоудаления по мере необходимости

Резюме
Для контроля дыма в коридоре можно использовать сэндвич-систему или систему наддува здания, чтобы облегчить эвакуацию во время пожара или другого события. Одни и те же воздуховоды и заслонки могут использоваться для вентиляции в обычные периоды пребывания людей.

Существует несколько вариантов воздуховодов и заслонок для вентиляции коридоров и дымоудаления. Belimo FSAF24-BAL или FSAFB24-SR с потенциометром SGA могут обеспечивать различные необходимые последовательности операций.

###

Ссылки
Международные строительные нормы и правила, 2012 г., International Code Council, Inc. (ICC), Country Club Hills, IL 60478-5795

Международные нормы пожарной безопасности 2012 г., ICC, там же.

Международный механический кодекс 2012 г., ICC, op. cit

Стандарт безопасности UL 555 для противопожарных клапанов, издание 7, 2006 г., обновленный 2010 г., Underwriters Laboratories Inc. (UL), 333 Pfingsten Road, Northbrook, IL 60062-2096

Стандарт безопасности UL 555S для дымовых клапанов, 4 ^{-е издание} , 1999 г., обновлено в 2012 г., там же.

Автор: Ларри Фелкер, инженер-механик и член ICC (Международный совет по нормам), NFPA (Национальная ассоциация противопожарной защиты) и пожизненный член ASHRAE (Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха) ).
