Схема и устройство вентиляции в многоэтажных домах

Содержание

• 1 Критерии выбора, типы и элементы вентилирования в многоквартирном доме
• 2 Обустройство элементов вентиляции в высотном здании
• 3 Особенности обустройства и функционирования в панельных домах
• 4 Порядок работы вентиляции на примере типового проекта
• 5 Возможные варианты обустройства вентиляции в многоэтажках
• 6 Рекомендации по вентиляции

От того, как выполнено устройство вентиляции в многоэтажных домах, будет зависеть состав воздуха и здоровье находящихся там жителей.

Многие люди желают свое проживание сделать более комфортным и уютным. Но происходит все наоборот. Не задумываясь о последствиях или по незнанию, они нарушают воздухообмен, что приводит к негативным последствиям. Цель этой статьи – разъяснить, как функционирует система вентиляции в многоквартирном доме, какие факторы нарушают ее работу и к каким проблемам это приводит.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

• воздушные каналы;
• вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

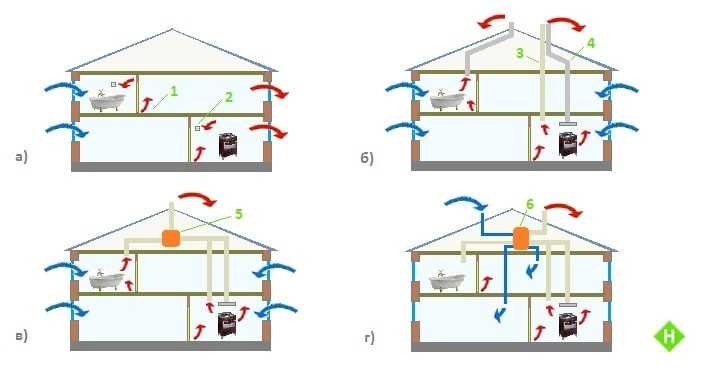

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

• естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
• комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
• принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

• герметичность;
• пропускная способность соответствует проектному объему;
• соответствие санитарно-гигиеническим нормативам;
• пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

• количество этажей;
• место расположения относительно других сооружений;
• уровень внешних шумов;
• загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.

Обустройство элементов вентиляции в высотном здании

Месторасположение забора воздуха с улицы оборудуется в определенных местах, в зависимости от того, как устроена вентиляция в многоквартирном доме. Если нагрев втягиваемого воздуха в рассматриваемой системе не предусмотрен, его необходимо завести как можно ближе к потолку помещения. Это обеспечит его полное перемешивание с более теплым воздухом комнаты.

Чтобы проникающий воздух подогревался под воздействием отопительных приборов, установленных в квартире, ввод осуществляют около этих приборов.

Когда подогрев происходит непосредственно в нагнетателях, подача оборудуется внизу помещения.

Несмотря на тип системы, приток происходит только в жилых комнатах, а вытяжка в кухне и санузле. Отверстие для вытяжки обустраивают на высоте не менее 2 метров от пола. Схема вентиляции в многоэтажном доме предполагает отсутствие движения воздуха из санитарных и дополнительных помещений в комнаты проживания.

Вентканалы разных помещений с естественной вытяжкой загрязненного воздуха рекомендуется предусматривать раздельными, исключая одноуровневые сборки. Если такая возможность в многоквартирном здании отсутствует, необходимо предусмотреть подведение отдельных труб в одну вертикальную шахту.

Они присоединяются к такой шахте преимущественно раз в два этажа. Вентиляция на последнем этаже выводится отдельно, подсоединять ее к шахте не рекомендуется.

Особенности обустройства и функционирования в панельных домах

Если говорить о таком распространенном виде домов, то там воздухообмен устроен по естественному принципу. Точно так же устроена система и в старых домах из кирпича, а так же в низкобюджетных новостройках. Всасывание уличного воздуха происходит сквозь щели и неплотности в старых рамах или через особые отверстия, предусмотренные в современных пластиковых.

Отвод в них происходит за счет наличия постоянной тяги, присутствующей внутри вентиляционной шахты-канала, которая возвышается над коньком крыши или выходит в чердачное помещение. Уличный воздух, попадая в жилые помещения через окна, благодаря тяге в канале, стремится к вытяжному отверстию в санузле или вытяжке на кухне. Получается, что воздух, проходя через все помещения квартиры, постепенно вытесняет загрязненный на улицу.

Порядок работы вентиляции на примере типового проекта

Самый распространенный панельный проект — это девятиэтажный дом. Принцип функционирования вытяжки у них одинаковый. Воздух с улицы, через окна и щели, попадает в квартиру. Вытяжка происходит через вентканалы-спутники на кухне или ванной комнате. К основной трубе подводят один, реже несколько каналов от вытяжки. Эти каналы подсоединяются к основной шахте через два этажа. Эти шахты достаточно громоздки и занимают много пространства. Такой системой, скорее всего, будет оборудован крупнопанельный дом.

Такая схема у дома из 9 этажей предполагает присутствие теплого чердака. Отвод с 8 и 9 этажей выходит прямо в атмосферу, минуя общий канал. Схема для 9 этажного дома проектировалась из расчета полного отсутствия ветра и наружной температуре воздуха +5.

Несмотря на то, что естественная вентиляция в таких домах является не слишком эффективной, обслуживания она почти не требует, засоры возникают редко. Были случаи, когда вентиляционные каналы засорялись строительными материалами во время возведения дома. Такой сюрприз сказывался в последствии на качестве вытяжки. Чаще всего чистка шахты требуется один раз в 5-6 лет.

Во время ремонта многие люди перекрывают путь потоку воздуха в каком-либо месте. Они по незнанию думают, что на вытяжку это не повлияет, но процесс воздухообновления в квартире затрудняется или прекращается полностью.

Наиболее распространенные действия, приводящие к помехам и сбоям в работе естественной вентиляции:

• установка герметичных пластиковых окон;
• межкомнатные двери с уплотнителем;
• монтаж различных вентиляторов в вытяжке.

Чтобы не нарушить работу тяги естественной вентиляции, запрещено устраивать затруднения притоку и оттоку воздуха. Для пластиковых окон необходимо вмонтировать приточные отверстия или устроить внешний приток отдельно. Двери между помещениями оборудуются внизу решетками. Сечение канала вытяжки не должно перекрываться вентиляторами.

Возможные варианты обустройства вентиляции в многоэтажках

Современная вентиляция в панельном доме обустраивается с одинарными вытяжными трубами.

Из сантехпомещений, с каждого этажа на крышу идет своя труба. В таком варианте отсутствует возможность проникновения посторонних запахов и вся система функционирует равномерно и надежно.

Еще один неплохой вариант, когда все вертикальные каналы приходят в общий горизонтальный сборный коллектор, который располагается на чердаке. Воздух из него выходит на улицу через одну общую трубу.

Самым нестабильным способом можно назвать вариант, когда маленький канал–спутник из каждой квартиры входит в общую вентшахту. Такая схема вентиляции в панельном доме существенно дешевле в обустройстве и увеличивает жилую площадь, но постоянно приносит кучу проблем жителям. Наиболее часто встречающаяся — это перетекание различных запахов из одной квартиры в другую.

Вент. шахта с каналом-спутником

Лучшим вариантом вентиляции являются электромеханические системы принудительной подачи и вытягивания воздуха. Они применяются в современных новостройках, кроме низкобюджетных. Приточная установка такой системы находится в подвальном помещении или сбоку основного здания.

Она подает отфильтрованный и подогретый, либо охлажденный, воздух во все комнаты и помещения. На крыше, в свою очередь, установлен вытяжной электровентилятор точно такой же расчетной мощности, как и приточный. Он призван удалять загрязненную смесь из квартир через вытяжки.

Это одна из примитивных схем устройства. Более сложная, которой можно оборудовать современный высотный дом, обустраивается с применением новых энергосберегающих технологий. Например, рекуператоры — устройства, позволяющие отбирать тепло или холод от вытягиваемого воздуха и отдавать его приточному.

Рекомендации по вентиляции

Последствием установки современных герметичных окон и дверей является неудовлетворительная работа элементов вентиляции и ее несоответствие рекомендациям СНиП. Мало кто готов в любое время года для притока необходимого количества воздуха держать окна приоткрытыми, даже в холода. В условиях отсутствия эффективной работы вытяжки повышается показатель влажности, растет насыщение воздуха углекислым газом, а кислородом — падает.

В таком микроклимате помещения, когда влажность воздуха выше нормы, отлично размножаются плесень и различные грибки. Это очень вредно для человеческого организма и не эстетично на вид.

Выход из ситуации достаточно прост. Необходимо обзавестись принудительной системой вентиляции. Она позволит устранить проблемы обновления воздуха, а применение системы рекуперации позволяет сохранять комфортный микроклимат и свежий воздух при минимальных затратах энергии.

Как создается схема вентиляции в многоэтажном доме

Многоквартирный дом (МКД) – сложное инженерное сооружение, предназначенное для проживания большого количества людей. Отсутствие в черте города свободного места для строительства, совершенствование технологий и материалов стимулируют увеличение этажности. Стандартные пятиэтажные панельные и девятиэтажные кирпичные дома больше не актуальны. На смену приходят высотные строения 15-20 этажей, поэтому появляются новые технологи устройства вентиляции, отопления и других инженерных сетей. Схема вентиляции в многоэтажном доме меняется, но задача остаётся та же, а именно – качественное проветривание квартир. Создание полноценного проекта, способного пройти государственную экспертизу – нетривиальная задача. Выполнить все условия строительных норм и правил под силу только профессиональным проектировщикам.

Содержание

• 1 Важность вентиляции многоквартирного дома
• 2 Нормативные требования
  • 2.1 Нормы внутриквартирного устройства
• 3 Естественная вентиляция МКД
  • 3.1 Схема «ствол-спутник»
  • 3.2 Строение вентблока
  • 3.3 Пример вентиляции 9 этажного дома
  • 3.4 Недостатки в работе естественной вентиляции
  • 3.5 Вентиляция подвала
• 4 Вентиляция квартир
• 5 Очистка вентиляционных каналов многоквартирных домов

Важность вентиляции многоквартирного дома

Тепловой баланс многоэтажки

Вентиляционная система выполняет несколько функций:

1. Обеспечивает поступление свежего воздуха через окна, двери и вентиляционные решётки.
2. Удаляет отработанные воздушные массы через вентиляционные решётки и вытяжки.
3. Поддерживает кратность воздухообмена.
4. Регулирует относительную влажность.

Без качественного воздухообмена жить в квартире станет невозможно. Тепловые выделения от людей, пыль, неприятные запахи и влага – все эти факторы ухудшают микроклимат внутри помещения. Поэтому так важно спроектировать и смонтировать полноценную, правильно функционирующую вентсистему.

Вентиляция обеспечивает тепловой баланс. Это особенно актуально для панельных домов старой постройки, где ограждающие конструкции изготавливались из материалов с высокой теплопроводностью. Современные кирпичные и панельные строения состоят из качественных конструкций, обеспечивающий низкий коэффициент теплопроводности и совершенно другой баланс температур. Плюс стационарные кондиционеры, берущие на себя часть функций естественно вентиляции.

Нормативные требования

Большая часть нормативных параметров и данных для расчёта изложена в СНиП 31-01-2003 «Здания жилые многоквартирные», СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование». А также СНиП 2.09.04-87*, СНиП 2.08.02-89*.

Для расчёта используется несколько параметров:

1. Температура воздуха внутри помещений: для жилых комнат +20-22⁰С; кухни с электрической и газовой плитой 16-18⁰С; ванной +25⁰С; уборной +18⁰С; совмещенного санузла +25⁰С; коридора (вестибюля) +16⁰С; кладовой +12⁰С; машинного отделения лифтовой +5⁰С
2. Кратность воздухообмена: варьируется от 25 до 90 м³/ч на одного человека.
3. Расход наружного воздуха определяется исходя из площади помещения: для жилых комнат он равен 3 м³/ч на один квадратный метр площади.

Это все обобщенные параметры, и каждый регион может варьировать значения, исходя из особенностей климатических условий.

У проектировщиков есть определённый запас свободы:

• Согласно СНиП в одной из спален квартиры из нескольких комнат расчётная температура воздуха закладывается +22⁰С.
• В квартирах, адаптируемых для проживания инвалидов, бреется максимальное значение температуры.
• Вентиляция угловых квартир рассчитывается по нормативным параметрам плюс 2⁰С, но не выше +22⁰С.

На сегодняшний день пластиковые оконные конструкции и герметичные стальные входные двери полностью обнуляют эффект микропроветривания через зазоры, поэтому проектировщикам сложно добиться нормативных параметров по микроклимату. В элитных домах идут по пути монтажа принудительной приточной вентиляции, а в бюджетных МКД всё сложнее: надо увеличивать интенсивность работы, а значит размеры вентканалов. Но это не всегда возможно с точки зрения конструкции здания.

Нормы внутриквартирного устройства

Строительные нормы предъявляют несколько требований к конструктивному устройству вентсистемы:

• Наличие хотя бы одного окна с выходом на улицу. Необходимо для правильной работы естественного проветривания.
• Окна или приточные решетки первого этажа должны быть на высоте не менее 1000 мм от опоясывающего снежного покрова, а в летний период – 2000 мм от отмостки.
• Площадь сечения воздуховодов для кухни 150 см², совмещённого санузла и раздельных туалета с ванной по 100 см.
• Направление движении воздуха строго от жилых помещений к служебным, далее через общий воздуховод на крышу.
• Внутри вентиляционных каналов запрещается протягивать электрическую проводку.
• Вентиляционные трассы не должны пересекаться между собой и с кабель-каналами.

Естественная вентиляция МКД

Пример приточно-вытяжной системы

Жилые дома массовой застройки (типовые) традиционно оборудуются естественной приточно-вытяжной вентиляцией. Принцип работы основан на разности давления и температуры внутреннего/наружного воздуха. Для приточки используются окна, вытяжка осуществляется через вентшахты, расположенные в стенах здания.

В советское время использовалась громоздкая, не всегда оправданная схема вентилирования: от каждой решётки отходил свой канал до чердака, а там они объединялись в один большой, выходивший в вытяжную шахту.

В современном строительстве метод индивидуальных каналов используется для МКД до 4 этажей.

Современные МКД выше четырех этажей оборудуются вентиляцией по схеме «ствол-спутник». Это оптимальное решение, удовлетворяющее требования нормативной документации.

Схема «ствол-спутник»

Схема вентиляции с каналами-спутниками

Вентиляция по данной схеме состоит из вертикального сборного канала (ствол) и его боковых ответвлений (спутники). Такая система обеспечивает вытяжку из кухонь, туалетов и ванн. Через вытяжное отверстие воздух поступает в боковой канал, на уровне межэтажного перекрытия он попадет в магистральный сборный канал. Данная схема отличается повышенной аэродинамической устойчивостью и проходит по всем требованиям противопожарной безопасности.

Существуют два вариант исполнения: первый предусматривает отдельное боковое ответвление для каждой заборной точки; второй позволяет запитать кухню и санузел через одно боковое ответвление (но только, когда оно находится не мене, чем на 2000 мм выше обслуживаемых комнат). Это требование продиктовано аэродинамическими свойствами.

Один или два последних этажа могут быть подключены по отдельной схеме. Это вызвано невозможностью подключения боковых ответвлений к основному стволу из-за конструктивных особенностей здания.

На чердак воздух поступает из нескольких сборных вертикальных каналов. Так что чердачное помещение – горизонтальный отрезок общедомовой вентсистемы. Через вентиляционные шахты, одну или несколько для каждой секции, он удаляется в атмосферу. Чтобы уменьшить теплопотери, чердак должен быть утепленным.

Воздуховоды выполняются в двух вариантах. Для типовых многоквартирных домов используется поэтажный вентблок, он бывает кирпичный или железобетонный (панельные дома 86 и 800 серии). Элитное жилье, а также многие современные МКД оборудуются стальными вытяжными воздуховодами.

Основное положительной свойство схемы вентилирования «ствол-спутник»» – отсутствие энергетических затрат. Движение воздушных масс происходит за счёт физических и аэродинамических законов.

Строение вентблока

Пример строения вентблока

Вентиляционный блок состоит из центрального канала с одним или несколькими ответвлениями и переходного клапана. Практически все схемы вентилирования многоквартирных домов предусматривают подключение боковых ответвлений на каждом этаже. Но так было не всегда, раньше узлы соединения ставились через 2-5 этажей.

Между собой блоки соединяются цементно-песчаным раствором, это быстрый, но ненадёжный способ герметизации: может шов сместиться или раствор заполнить внутренне пространство, тогда интенсивность работы вентиляции уменьшится. Для предотвращения нежелательных последствий швы герметизируются силиконовым клеем.

Пример вентиляции 9 этажного дома

В стандартном жилом доме советской эпохи 9 этажей. Приточно-вытяжная вентиляция с естественным побуждением, приток осуществляется через окна и двери, а вытяжка работает по схеме «ствол-спутник». В большей части проектов чередование боковых отводов происходит через два этажа, но иногда встречается и поэтажная схема. Из квартир последних двух уровней воздух вытягивается по отдельным каналам, а не в общую шахту.

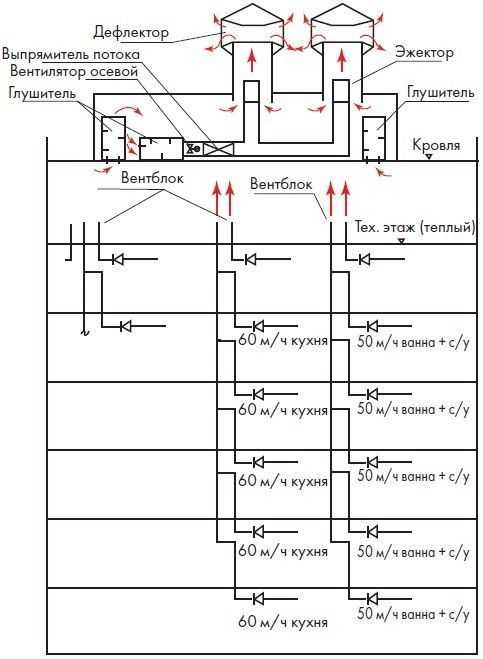

Схема вентиляции стандартного жилого дома

Расчёт мощности вентсистемы ведётся по партерам без ветра, принимая среднюю температуру снаружи, равную +5⁰С.

Недостатки в работе естественной вентиляции

Вентблок схожей конструкции применяются в 10-этажном и 25-этажном домах. Это приводит к просадке воздушных масс: они не успевают набрать достаточную скорость для выброса отработки из ответвлений квартир последнего уровня. Если нет ветра или он дует на противоположный фасад, то жильцы последних этажей могут ощущать запах из нижележащих квартир.

В сильную жару, даже если все окна открыты, интенсивность проветривания при классической схеме естественного вентилирования значительно падает, поэтому для создания комфортных условий микроклимата рекомендуется устанавливать кондиционеры.

Вентиляция подвала

Вытяжное вентилирование подвальных помещений осуществляется по одинаковой с основным зданием схеме. Если нет окон, то подача свежего воздуха осуществляется через отдушины и отверстия в цокольной части здания. Снаружи они закрываются решетками.

Отдушины

В последнее время наблюдается тенденция, когда жильцы многоквартирного дома заделывают отдушины. Это строго запрещается и является нарушением условий эксплуатации.

Вентиляция квартир

Схема движения воздуха в квартире

Схема движение воздушных масс при естественном способе проветривания выглядит так: более холодный воздух через открытые окна или зазоры между рамой и стеной, а также дверным полотном и косяком попадает внутрь. За счёт тяги он движется к вентиляционным решёткам. Так как он более холодный, то вытесняет теплый отработанный вверх, где тот уходит через вентиляционные отверстия ванной комнаты, кухни и санузла.

Это идеальная схема, где не учитываются современные герметичные пластиковые окна и металлические двери. В деревянных окнах инфильтрации происходит через открытые форточки, что носит кратковременный характер и негативно сказывается на общем микроклимате. Поэтому для улучшения вентиляции квартир используется несколько дополнительных устройств:

• Кухонные вытяжки. Это локальные системы механического отсоса, устанавливающиеся над электрическими или газовыми плитами. Они вытягивают воздух в вентиляционную шахту. Существует вариант вывода отработанного воздуха через окно на улицу.
• Вытяжные вентиляторы. Монтируются в вентиляционные отверстия на кухне, санузле или форточку. Дополнительно стимулируют удаление отработанного воздуха.
• Приточные клапаны. Специальные механизмы, вмонтированные в ограждающие конструкции. Позволяют регулировать объём подаваемого приточного воздуха. Эффективная система естественного вентилирования.

Приточный клапан

• Аэроматы. Устанавливаются на пластиковые окна. Благодаря высокому аэродинамическому сопротивлению не пропускают шум. Относятся к дополнительным устройствам естественной вентиляции квартир.

В многоквартирных жилых домах, построенных по индивидуальному проекту, а также некоторых серийных, естественная приточно-вытяжная вентсистема дополняется механической. Для этого на крыше МКД устанавливаются автономные блоки вентиляторов, которые могут работать на приточку и вытяжку. Это энергозатратная, сложная в исполнении схема и для типового строительства применяется редко.

Очистка вентиляционных каналов многоквартирных домов

Вентиляционные шахты, решётки и боковые отводы засоряются, поэтому объём забираемого воздуха падает, и их надо периодически чистить.

Есть два способа очистки:

• Профессиональная чистка. Вызывается специалист, который удаляет засоры и растворные наплывы из сборного канала и боковых ответвлений.
• Самостоятельная чистка. Состоит из промывки вентиляционной решётки и удаления загрязнения бокового ответвления. Добраться до сборного канал без специального оборудования не получится.

Вентиляционная система МКД представляет собой сложную сеть из основных и боковых вентканалов и дополнительных устройств. Рассчитать проектную мощность под силу только профессиональным проектировщикам.

Пример проекта

Компания «Мега. ру» предоставляет услуги в сфере вентиляционного проектирования. Наши специалисты помогут решетить проблемы любой сложности, расскажут, как устроена система вентилирования любого объекта. Мы работаем в Москве и области, также предлагаем свои услуги в соседних регионах. Практикуем удалённое сотрудничество. По всем интересующим вопросам обращайтесь к нашим специалистам. Способы связи вы найдете на странице «Контакты».



Схемы систем вентиляции в многоквартирном доме

Чтобы в помещениях было комфортно, а воздухообмен происходил соответственно нормативам, каждый жилой дом оборудуют вентиляционной системой. Это относится и к многоэтажным зданиям, которые представляют основной сегмент городского жилья.

Во время строительства применяют стандартные схемы систем вентиляции в многоквартирном доме, благодаря которым реализуются различные режимы циркуляции воздуха.

Содержание статьи:

Содержание

• Принципиальные схемы естественной вентиляции
  • Пример расположения каналов в 9-этажном доме
• Системы принудительного типа
• Организация циркуляции воздуха в квартире
• Как производится вентиляция канализации?
• Выводы и полезное видео по теме
  • • Источник

Принципиальные схемы естественной вентиляции

Многолетняя практика строительства многоквартирных домов привела к тому, что было отобрано несколько наиболее эффективных схем создания вентиляционной системы. Выбор той или иной схемы зависит от многих факторов: формы здания, количества этажей, загрязненности уличного воздуха в районе, уровня шума.

Традиционной признана система вытяжной вентиляции с естественным побуждением, то есть когда воздухообмен в помещениях осуществляется благодаря разнице температур и давлений. Имеется в виду, что отработанный воздух выводится через вентиляционные шахты и каналы наружу (на крышу), а свежий поступает через окна, двери или специальные приточные клапаны.

Вариант с прокладкой отдельных шахт для каждой квартиры сейчас не рассматривается, так как он был целесообразен в эпоху малоэтажного строительства.

Понятно, что для высоток от 9 этажей и выше оборудовать множество параллельно идущих каналов физически не представляется возможным. Поэтому в строительстве применяются две признанные рациональными схемы:

• Все шахты выводятся на чердак и там объединяются горизонтальным каналом. Из канала вывод загрязненного воздуха осуществляется через единственный выход, обустроенный в наиболее удобном месте.
• Отдельные квартиры присоединяются к общему стояку (шахте) параллельно расположенными каналами-спутниками, таким образом, отработанный воздух выводится над кровлей по вертикальным каналам.

Принципиальное различие заключается в двух моментах: наличии/отсутствии горизонтального сборника на чердаке и в наличии/отсутствии общих шахт на стояках.

Локальный отвод с верхних этажей обусловлен тем, что для создания тяги над квартирой должен находиться горизонтальный канал не менее 2 м в высоту.

Отдельно выведенные каналы, как и общая шахта, должны быть качественно теплоизолированы, иначе на чердаке образуется конденсат, вследствие чего происходит преждевременное разрушение материалов, появляется плесень.

Монтаж горизонтального чердачного короба производится с учетом особых требований. Например, диаметр его должен быть достаточным для того, чтобы не создавалась обратная тяга и воздух не возвращался в каналы. Это чревато попаданием отработанной среды в квартиры верхних этажей.

Иногда нет возможности монтировать громоздкий горизонтальный канал. Тогда обходятся узким сечением трубы, но для верхних этажей применяют все ту же локальную систему — введенные на чердак отдельные рукава.

Естественная вентиляция, которой оборудованы практически все дома старой застройки, имеет весомый плюс — не нуждается в электропитании. Однако ее эффективность зависит от разницы температур в здании и помещении, а шахты и каналы требуют постоянной чистки (что на практике производится крайне редко).

Пример расположения каналов в 9-этажном доме

У типовых домов процесс смены воздуха производится в естественном режиме. Приток свежих воздушных масс происходит в квартирах, вывод отработанной среды осуществляется через вентиляционные шахты, оборудованные каналами-спутниками.

Чаще всего каналы проложены от вытяжных отверстий в квартирах по схеме «через 2 этажа», но могут быть и поэтажными.

По нормам, отвод с 8-9 этажей производится не через общую шахту, а отдельно. При составлении подобной схемы берутся в учет усредненные атмосферные условия, то есть температура воздуха на улице +5ºС и отсутствие ветра.

Эта схема признана низкоэффективной, так как при изменении природных условий функциональность естественной вентиляции падает. Например, в сильную жару она бесполезна. Также возможно засорение вентиляционных каналов, что полностью перекрывает движение воздуха.

При отсутствии нормальной вытяжки должна производиться экстренная чистка, тогда как обычно ее проводят каждые 5-6 лет.

Системы принудительного типа

В современном домостроении для герметизации оконных и балконных проемов применяют пластиковые и металлопластиковые конструкции. Стеклопакеты из полимеров и алюминия прочнее, чем древесина, однако зачастую полностью перекрывают естественные каналы поступления свежего воздуха.

Двери также плотно примыкают к полу, делая помещения абсолютно герметичными. Поступления воздуха не происходит, а при отсутствии эффективной приточной системы и вытяжная становится бесполезной.

Чтобы решить проблему доступа свежего воздуха во все квартиры, в элитных жилых домах устанавливают оборудование централизованной приточной вентиляции.

В отличие от естественной вентиляции, побудительная является энергозависимой. Кроме того, она состоит из комплекта сложных устройств, управление которыми производится с одного пульта. ШУВ устанавливают рядом с приточным оборудованием, в подвале, а доступ к нему имеет только квалифицированный обслуживающий персонал.

Можно сказать, что в жилых многоэтажках присутствуют все три типа вентиляции, причем естественная является наиболее распространенной, а установка принудительной или комбинированной системы пока ограничена.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена. Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы — приоткрытые двери и щели под ними.

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха. Существуют нормы, регламентирующие поступление воздушных потоков.

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет — естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, таки специальные механические и технические устройства.

Клапаны устанавливают не только на стеклопакетах, но и в стенах, чаще всего — под окнами, около отопительных приборов. Воздух с улицы поступает внутрь комнаты через небольшое отверстие диаметром от 5 до 10 см и нагревается благодаря теплу радиатора или конвектора.

Существуют автоматические модели, которые чутко реагируют на смену температуры и влажности: как только параметры превышают норму, происходит проветривание.

Но более совершенной признана централизованная приточная система канального типа. Самостоятельно установить ее можно только в частном доме, потому что в многоэтажках системами такого масштаба занимаются специальные службы.

Воздуховоды и приборы подачи/нагрева воздуха находятся над помещениями, в перекрытиях, проходят в стенах, поэтому их устанавливают еще в процессе строительства.

Как видите, отсутствие хорошо налаженной естественной вентиляционной системы можно частично компенсировать установкой дополнительных приборов. Минус только один — дополнительные единовременные траты на покупку устройств и регулярные — на оплату электроэнергии.

Как производится вентиляция канализации?

Вывод неприятных канализационных запахов также необходим для комфортного проживания в многоквартирных домах. Система «проветривания» канализации упрощена до минимума: газы выводятся через тот же самый стояк, что и осуществляется отвод стоков.

Чтобы неприятные запахи не беспокоили жильцов, стояк оборудован продолжением, выходящим на крышу, — вентиляционной (фановой) трубой.

Зная схему, можно понять, почему работы по перепланировке санузлов требуют разрешения. Если изменить расположение стояка или подключить большое количество сантехнических приборов, работа вентиляционной системы может быть нарушена.

При оборудовании канализационной сети с учетом вентилирования системы руководствуются СНиП 2.04.01-85.

Выводы и полезное видео по теме

Для улучшения вентиляции собственными силами необходимо посоветоваться с профессионалами и выбрать наиболее экономичный и действенный способ.

Экспертные мнения специалистов:

О равномерной работе двух и более вентиляционных каналов:

Для чего нужны турбодефлекторы:

Как установить приточный клапан:

Естественный режим вентиляции, характерный для многоквартирных домов, не всегда оправдывает себя в полной мере. Если в здании не предусмотрена принудительная централизованная сеть, то организовать приток/отток воздуха можно самостоятельно, с помощью бытовых устройств.

Источник

• http://sovet-ingenera. com/vent/raschety/sxemy-sistem-ventilyacii-v-mnogokvartirnom-dome.html

Вентиляция высотных многоквартирных домов — первый взгляд

• 21.06.2016
• Эллисон Бейлс
• Блог

вентиляция воздуха в помещении

В кондоминиумах и квартирах возникают серьезные проблемы, когда речь идет о вентиляции для хорошего качества воздуха в помещении. (Я живу в квартире, которая была построена в 1970 без механической вентиляции всего дома, но это совсем другая история.) В высотных зданиях влияние ветра и дымовой трубы часто делает стратегии механической вентиляции бесполезными, особенно для нижних частей здания. Давайте взглянем.

Теория и практика вентиляции высотных зданий

Лорн Рикеттс из инженерной фирмы RDH в прошлом году выступил в Летнем лагере по строительным наукам с докладом о вентиляции высотных зданий. Он начал с тематического исследования 13-этажного жилого дома в Ванкувере. Стратегия вентиляции в этом здании заключалась в использовании большого вентилятора на крыше для нагрева или охлаждения наружного воздуха и подачи его в коридоры всех 13 этажей. Изображение ниже взято из его презентации, которую вы можете скачать с веб-сайта Building Science Corporation ( pdf ).

многоквартирные высотные вентиляционные герметичные коридоры

Как только вентиляционный воздух оказывается в коридорах, теория выталкивает его в жилые единицы через преднамеренные подрезы входных дверей. Вы можете видеть эти маленькие стрелки, скользящие под дверями на рисунке выше, так что это должно быть правдой. Верно?

Ну, не совсем так. Есть старая поговорка: «В теории нет разницы между практикой и теорией. На практике есть». (Раньше я говорил людям, что эта цитата принадлежит Йоги Берра, но Сноупс поставил под сомнение эту атрибуцию.) Таким образом, все эти красивые стрелки, показывающие равномерное распределение вентиляционного воздуха, на самом деле не соответствуют практике. Вот почему.

Во-первых, воздух перемещается из одного места в другое благодаря двум причинам: перепаду давления и пути. Дверные подрезы обеспечивают путь, но перепады давления различны. Механическая система вентиляции — не единственный механизм создания разницы давлений. Рикеттс показал приведенную ниже диаграмму, суммирующую влияние ветра, эффекта стека и механической системы.

Ветер, дымовой эффект и механические системы — это механизмы, создающие перепады давления

Но движущие силы — не единственные проблемы. Пути тоже есть. Большая часть этого вентиляционного воздуха не попадает в коридоры из-за утечек в шахты лифтов и другие места. Их измерения показали, что только 40% всего вентиляционного воздуха действительно попадает в коридоры. Ух ты!

Затем они измерили, сколько этого воздуха попало в жилые помещения через дверные проемы. Результат: всего 20%. Вау!

Затем они сделали математику: 40% x 20% = 8%. Какая?!

Ванкувер, у нас проблема! (Это нормально. Я могу так сказать, потому что я из Хьюстона.)

Несоответствие вентиляции

Как видите, в результате в блоках на верхних этажах поступает гораздо больше вентиляционного воздуха, чем в блоках на верхних этажах. нижние этажи. На самом деле, их испытание с использованием индикаторного газа показало, что существует разница в скорости вентиляции снизу вверх на порядок (в 10 раз). Они составляют около 10 кубических футов в минуту (куб. футов в минуту) внизу и почти 200 куб. футов в минуту вверху.

В результате на нижних этажах больше проблем с качеством воздуха в помещении, чем на верхних этажах. Уровень углекислого газа был выше. Было больше проникновения из гаража в нижней части здания.

Понятно, что герметичная система вентиляции коридора не работала для этого здания. Они рассмотрели движущие силы (ветровые, эффект дыма, механические) в зданиях другой высоты и в другом климате. Они пришли к выводу, что механические системы не могут «подавить природу» и что повышение давления в коридоре не является хорошей стратегией вентиляции.

План благоустройства

Основываясь на том, что они обнаружили, группа предложила следующее:

• Сделать много герметиков между гаражом и жилыми помещениями
• Разделите жилые блоки на отсеки, чтобы уменьшить утечку воздуха между блоками
• Установить вентилятор с рекуперацией тепла в каждой жилой единице
• Установите крышную вентиляционную установку меньшего размера, которая вентилирует только коридоры

Это система, которая может работать как в теории, так и на практике!

Скачать Презентация Лорна Рикеттса: Вентиляция в многоквартирных зданиях (PDF)

. Приключения в ванной комнате отеля Вентиляция

4 цитаты о вентиляции, которые потрясут ваш мир качества воздуха в помещении



Изображение предоставлено: высотное многоквартирное здание Energy Vanguard; два чертежа вентиляции из презентации Лорна Рикеттса



ПРИМЕЧАНИЕ. Комментарии модерируются. Ваш комментарий не появится ниже, пока не будет одобрен.

HVAC в многоквартирных домах | Building Science Corp



Компартментализация

Автор является сторонником школы отдельных зданий и отдельных услуг и систем, а также фанатом Red Sox. В авторском мире разделение и правило Red Sox. Самый изящный аргумент в пользу разделения многоквартирных домов исходит от Handegord (2001).

Воздушные потоки в высотных зданиях создают проблемы с дымоудалением и противопожарной безопасностью, негативно влияют на качество воздуха и комфорт в помещении, а также увеличивают эксплуатационные расходы на энергию кондиционирования помещений ( Рисунок 1 ). Изолируя блоки друг от друга и от коридоров, шахт, лифтов и лестничных клеток, можно управлять внутренними воздушными потоками с эффектом дымохода (, рис. 2, и , рис. 3, ).

  Рис. 1: Эффект стека — Внутренние потоки воздуха в высотных зданиях ставят под угрозу контроль дыма, пожарную безопасность, качество воздуха в помещении, комфорт и использование энергии.




Рис. 2. Компартментализация — Изоляция отдельных квартир от коридоров и коридоров от шахт, лифтов и лестничных клеток снижает внутренние потоки воздуха, создаваемые эффектом дымохода.



Рисунок 3: Герметичность блока —Каждый блок изолирован от соседних блоков и снаружи с помощью системы воздушного барьера с минимальным рекомендуемым сопротивлением или воздухопроницаемостью 2,00 л/(с·м ² ) @ 75 Па. Межблочное разделение также должно соответствовать требованиям к конкретному классу огнестойкости для данного разделения.



Для обеспечения воздухонепроницаемости блока отсеков должно быть минимальное сопротивление или воздухопроницаемость 2,00 л/(см ² ) при 75 Па – рекомендуемое минимальное сопротивление систем воздушного барьера ограждения (Lstiburek, 2005). Этот уровень воздухонепроницаемости блока необходим для контроля давления воздуха в дымовой трубе, а также для ограничения потока воздуха из соседних блоков и перекрестного загрязнения. Кроме того, лифты должны располагаться в вестибюлях, вестибюлях и других «шлюзах», тем самым изолируя их от коридоров. Двери блока должны быть защищены от атмосферных воздействий.



Распределенная вентиляция

При дальнейшем применении принципа разделения вентиляция каждой отдельной единицы обеспечивается через внешние стены, а не через внутренние границы давления, такие как полы. В соответствии с принципом секционирования вентиляция обеспечивается системами вентиляции, уникальными для каждого блока, а не центральными системами (, рис. 4, ).


Рис. 4. Распределенная вентиляция — Вентиляция отдельных блоков обеспечивается через наружные стены, а не через внутренние границы давления, такие как полы.



На практике центральные выхлопные системы на крышах трудно и, возможно, невозможно сбалансировать, и, как правило, они нарушают меры по контролю эффекта дымовой трубы за счет разделения на отсеки. Баланс усложняется из-за аддитивного эффекта давления дымовой трубы к давлению вентилятора в стояках воздуховодов выхлопной системы. Поскольку давление дымовой трубы зависит от температуры, потоки в выхлопных системах также зависят от температуры. Использование регуляторов постоянного воздушного потока (устройств, которые поддерживают постоянный воздушный поток при колебаниях давления воздуха) может в некоторой степени смягчить этот эффект, но они используются редко и требуют чрезвычайно высокого давления в воздуховодах для эффективной работы. Квартиры на верхних этажах, как правило, чрезмерно проветриваются в холодную погоду, поскольку они находятся ближе к вентиляторам и больше всего подвержены давлению дымовой трубы.

Шахты, используемые в качестве выхлопных каналов или содержащие выхлопные каналы, трудно эффективно герметизировать и значительно усложнить борьбу с пожаром и дымом из-за развития сложных трехмерных путей воздушного потока и внутритканевых полей давления (Lstiburek, 1998). Строительство вентиляционных шахт также обычно связано с плесенью и предметом частых судебных разбирательств из-за этих путей воздушного потока и гипсокартона, используемого для создания противопожарных перегородок (Lstiburek, 1998).

Центральные системы дополнительно ограничены, поскольку большинство установок не позволяют управлять отдельными блоками – центральные вентиляторы контролируются администрацией здания и обычно либо постоянно включены, либо все время выключены. Агрегаты либо полностью вентилируются, либо не вентилируются, что приводит к избыточной вентиляции во многих агрегатах и ​​значительному увеличению потребления энергии, или недостаточная вентиляция во многих агрегатах, что приводит к накоплению загрязняющих веществ и другим жалобам.



Распределенное отопление, охлаждение и горячее водоснабжение

Принцип разделения также можно распространить на отопление, охлаждение и горячее водоснабжение. Обогрев помещения блока обеспечивается герметичными газовыми печами и водонагревателями, расположенными в каждом отдельном блоке (, фотография 1, и , фотография 2, ), вентиляция которых осуществляется либо вверх, либо вниз через пластиковые каналы малого диаметра. Выхлопные газы и воздух для горения подаются по отдельным каналам, которые проходят параллельно ( Рисунок 5 и Рисунок 6 ). Большинство систем можно проложить вверх или вниз на 4–5 этажей.


Фотография 1: Отопление помещений — Герметичная газовая печь обеспечивает обогрев помещений.




Фотография 2: ГВС — Герметичный водонагреватель дымового газа
обеспечивает горячее водоснабжение.



Рисунок 5: Вентиляция газовой печи — Герметичные печи для сжигания (двухтрубная система — выпуск отработанных газов и вход воздуха для горения) вентилируются на крышу или вниз в сухой колодец («яма» с экраном). Вентиляционные каналы могут простираться вверх или вниз до 100 футов.



Рисунок 6. Вентиляция газового водонагревателя — Герметичные водонагреватели для сжигания горячей воды (двухтрубная система — отработанные газы выходят, а воздух для горения поступает) вентилируются на крышу или в сухой колодец («яма» с экраном) . Вентиляционные каналы могут простираться вверх или вниз на 100 футов.



Кондиционирование воздуха обеспечивается аналогичным образом отдельными наружными блоками, расположенными на крышах или на уровне земли в сухих колодцах или в гаражах ( Рисунок 7 ). Комбинированное отопление и охлаждение с тепловыми насосами выполняется таким же образом.


Рисунок 7. Конфигурация кондиционеров или тепловых насосов — Отдельные блоки расположены на крыше или в сухом колодце («яма» с экраном).



Проходки на крыше собираются и размещаются в «собачьих будках», что сводит к минимуму проникновения. Все кабели, воздуховоды и трубы проходят через стены «конуры» ( Фото 3 ). Крышки «собачьей будки» снимаются, обеспечивая доступ.

Фотография 3: Службы, расположенные на крыше — Проходки на крыше собираются и размещаются в «собачьих будках» — все кабели, воздуховоды и трубы проходят через стены «собачьих будок».


Компоненты распределенного отопления, охлаждения и горячего водоснабжения, возможно, легче обслуживать, и их обслуживание менее квалифицированным персоналом обходится дешевле, чем центральные системы. Проблемы с системами ограничиваются отдельными блоками, а не многими блоками или целыми зданиями. Кроме того, во многих регионах установка распределенных систем обходится дешевле. Этот аргумент стоимости поддерживается для каждого проекта на основе многосемейных застроек, поскольку действует свободный рынок, и застройщики принимают эти подходы из-за первоочередных соображений стоимости. Разработчики редко выбирают системы, потому что они работают лучше, или потому что они более энергоэффективны, или потому что они безопаснее и обеспечивают лучшее качество воздуха в помещении — разработчики выбирают системы, потому что они дешевле. Все больше таких систем внедряются и вытесняют стандартные подходы главным образом по соображениям стоимости.

Центральные системы отопления, охлаждения и горячего водоснабжения не способствуют энергосбережению, поскольку они не способствуют рациональному индивидуальному поведению, если не установлены индивидуальные счетчики. По опыту автора, отдельные системы легче всего измерять по отдельности (, фотография 4 и , фотография 5 ).

Фотография 4: Индивидуальный учет услуг — . Рациональное поведение поощряется, когда все услуги измеряются и оплачиваются отдельно.




Фотография 5: Индивидуальный учет газа — Газ для отопления помещений и ГВС измеряется отдельно для каждого отдельного блока.



В жарком влажном климате регулирование влажности с частичной нагрузкой практически невозможно контролировать с помощью центральных систем в многоквартирных домах или многоквартирных домах, если предварительно подготовленный подпиточный воздух или вентиляционный воздух не подается в коридоры через крышные блоки. В связи с этим возникает вопрос, может ли подпиточный и вентиляционный воздух подаваться в отдельные квартиры через коридорные неплотности или дверные подрезы. Большинство противопожарных норм не допускают такой подход (хотя при чтении норм не всегда понятно) и требуют полностью канальной подачи с дымовыми клапанами. При распределенном кондиционировании отдельные осушители предусмотрены в каждом блоке – обычно в кладовой ( Фотография 6 ).


Фотография 6: Контроль влажности при частичной нагрузке — Отдельные осушители предусмотрены в каждом блоке — обычно в кладовой для обработки воздуха — для регулирования влажности при частичной нагрузке в жарком влажном климате.



Индивидуальные многоквартирные дома в основном рассматриваются так же, как и отдельные дома на одну семью в отношении отопления, охлаждения и горячего водоснабжения вплоть до типов используемого оборудования. Поскольку эти системы для всех практических целей являются «жилыми системами», они могут быть установлены менее квалифицированными «жилыми подрядчиками», что также является огромной привлекательной особенностью для застройщиков, поскольку теперь больше субподрядчиков могут как устанавливать, так и обслуживать.



Конфигурации системы вентиляции

Вентиляция отдельных квартир или кондоминиумов с использованием метода разделения на отсеки должна обеспечиваться в соответствии со стандартом ASHRAE 62. 2 «Вентиляция и приемлемое качество воздуха в помещениях в малоэтажных жилых домах». По мнению авторов, название стандарта вводит в заблуждение и ограничивает, поскольку авторы считают, что стандарт должен также применяться к квартирам и кондоминиумам независимо от высоты (малоэтажные, среднеэтажные или многоэтажные).

Предпочитаемая автором конфигурация системы представлена ​​в Рисунок 8 . Наружный воздуховод напрямую соединяется с возвратной стороной вентиляционной установки. Встроенная моторизованная заслонка и нагнетатель воздуха управляются программируемым термостатом или другим устройством, чтобы обеспечить минимальную вентиляцию и предотвратить чрезмерную вентиляцию. Отработанный воздух из кухни и ванной выбрасывается прямо наружу через вентилятор (или вентиляторы) с прерывистым режимом работы, которым управляют жильцы. Автор также предпочитает, чтобы вытяжной вентилятор (или вентиляторы) управлялись выключателем со встроенным таймером, который выключал вытяжной вентилятор (или вентиляторы) по истечении заданного времени (скажем, 10 минут) – обычная практика в отелях и гостиницах. индустрия гостеприимства.


Рис. 8. Обработчик наружного воздуха — Моторизованная заслонка на линии с наружным воздуховодом, соединенным с возвратной стороной обработчика воздуха. Заслонка и обработчик воздуха управляются программируемым термостатом или другим контроллером. Кухонные и ванные вентиляторы периодически контролируются жильцами.




Рис. 9. Осушитель с обработчиком воздуха — Осушитель добавлен для контроля влажности при частичной нагрузке в жарком влажном климате.



Осушители должны вентилироваться непосредственно наружу ( Рисунок 10 ). Еще лучшим подходом, по мнению автора, является использование конденсационных осушителей, не требующих наружной вентиляции. Вода, удаляемая с одежды, конденсируется и сливается – выброса наружу не происходит. Этот подход имеет очевидные преимущества в отношении подпиточного воздуха (он не нужен) и, таким образом, обеспечивает огромные преимущества в жарком влажном климате с точки зрения скрытой нагрузки и отрицательного давления, не говоря уже о преимуществах в холодном климате, связанных с рекуперацией тепла. В жарком влажном климате поток выхлопных газов 200 кубических футов в минуту дает нагрузку примерно в 1 тонну. В периоды частичной нагрузки выхлоп 200 кубических футов в минуту почти полностью представляет собой скрытую нагрузку, резко искажающую отношение ощутимой к скрытой. И, наконец, одной дырой в ограждении здания стало меньше.

Рис. 10. Осушитель — осушитель выходит прямо наружу. Предпочтительны безвентиляционные конденсационные осушители.



Не все квартиры или многоквартирные дома спроектированы и построены с установками кондиционирования воздуха. Многие единицы имеют электрическое отопление и не имеют кондиционера – особенно на северо-западе Тихого океана, а в других есть встроенные в стену тепловые насосы, которые обеспечивают как нагрев, так и охлаждение. Рисунок 11 и Рисунок 12 иллюстрирует подход к разделению таких устройств.


Рисунок 11. Вытяжка с наружным воздуховодом — Не лучший подход, поскольку он основан на «индуцированной инфильтрации» — отработанный воздух будет заменен инфильтрационным воздухом через воздуховод. Лучше всего работает с эффективной компартментализацией (герметичность блока должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л/(см ² ) при 75 Па).




Рис. 12: Вытяжка с наружным воздуховодом – PTHP:  Аналогичен рис. 11, но с кондиционированием воздуха, добавленным с помощью комплектного теплового насоса.

Вытяжка обеспечивается постоянно работающим вытяжным вентилятором, а наружный воздух («подпиточный» воздух) подается через наружный воздуховод. По мнению авторов, это не лучший подход, так как он основан на «индуцированной инфильтрации» — отработанный воздух будет заменен инфильтрационным воздухом через воздуховод. По опыту авторов, этот подход лучше всего работает при эффективном разделении на отсеки (герметичность блока должна соответствовать минимальному сопротивлению или воздухопроницаемости 2,00 л/(см ² ) при 75 Па), тем самым ограничивая забор воздуха из соседних блоков и коридора и, таким образом, благоприятствуя наружный воздуховод как источник «подпиточного» воздуха.

Лучший подход представлен в Рис. 13 , где подача и вытяжка воздуха обеспечивается теплообменным вентилятором. Стоимость установки этого подхода значительно больше, чем у подходов, описанных в Рисунок 11 и Рисунок 12 . Но у этого подхода есть преимущества более низких эксплуатационных расходов (во многих климатических условиях, особенно в экстремальных климатических условиях, таких как суровые холода и жаркая влажность) и отсутствие зависимости от «индуцированной инфильтрации».


Рисунок 13. Вентилятор с теплообменником — E , дорогой в установке, экономичный в эксплуатации.



Резюме

Разделение ограждающих конструкций и квартирных единиц и единиц кондоминиума для управления внутренними воздушными потоками, вызванными эффектом дымовой трубы, может быть распространено на системы вентиляции и системы отопления, охлаждения и горячего водоснабжения. Этот подход приводит к распределенным системам, которые позволяют управлять отдельными блоками, обслуживать, заменять и измерять.

Этот подход, возможно, приводит к созданию зданий, которые являются более безопасными с точки зрения дыма и огня, зданиями, которые являются более энергоэффективными, более удобными и более долговечными с лучшим качеством воздуха в помещении.


---

Ссылки

Стандарт ASHRAE 62.2 – 2004, Вентиляция и приемлемое качество воздуха в помещениях малоэтажных жилых зданий.

Хандегорд Г. О. «Новый подход к вентиляции высотных квартир». Материалы восьмой конференции по строительной науке и технологиям, Совет по строительным оболочкам Онтарио, Торонто, Онтарио, февраль 2001 г.

Лстибурек, Ю.В. «Реакция зданий на давление». Thermal VII, ASHRAE/DOE/BTECC, декабрь 1998 г.

Lstiburek, J.W. «Понимание воздушных барьеров». ASHRAE Journal, июль 2005 г.

Пример плана системы комфортной вентиляции для квартир

Пример плана компактной системы вентиляции Zehnder

Независимо от того, идет ли речь о новостройке или реконструкции многоэтажного жилого дома –

Благодаря компактной системе вентиляции Zehnder Comfosystems обеспечивает комфортный, здоровый и энергоэффективный микроклимат в помещении для любой планировки и планировки помещения.



Пример плана кухни

План кухни

Пример распределения воздуха на кухне

Поверхность воздуха

Определение объемного расхода согласно DIN 1946-6

Тип номера	Поверхность м 2	Высота	Объем м 3	Фактор	Приточный воздух (м 3 /ч)	Вытяжной воздух (м 3 ​/ч)	Тип номера
Кухня	10. 20	2,50	25,5			42,0	Вытяжной воздух
Коридор вытяжной	7.10	2,50	17,8			22,0	Вытяжной воздух
Ванная	10.00	2,50	25,0			42,0	Вытяжной воздух
Детская комната	10.30	2,50	25,8	1.3	22,0		Приточный воздух
Спальня	14.40	2,50	36,0	2,5	42,0		Приточный воздух
Гостиная	19.60	2,50	49,0	2,5	42,0		Приточный воздух
		Вытяжные помещения	Приточные помещения	Всего
Общая площадь м 2		27,3	44,3	71,6
Общий расход*		68,3	110,8	179,8
Тип вентиляции			Вентиляция для защиты от влаги	Уменьшенная вентиляция	Номинальная вентиляция	Интенсивный
Общий расход* (м 3 /ч)			35	80	115	150
Воздухообмен (1/ч)			0,19	0,45	0,64	0,84
Объемный расход для технических средств вентиляции (м 3 /ч)			25,68	71	106 **	140



* LTM (вентиляционные технологические мероприятия) + инфильтрация = общий объемный расход
** объем воздуха для проекта системы вентиляции

Список кухонных материалов

Товар	Артикул №	Описание артикула	Количество	Индивидуальная цена		Всего
Единицы
1	471 212 210	Комфортная вентиляционная установка ComfoAir 180, без панели управления Класс энергоэффективности A	1	1729,00 €	С	1729,00 €
2	471 212 215	Комфортная вентиляционная установка ComfoAir 180 В, без панели управления Класс энергоэффективности A	1	2034,00 €	С	альтернатива
3	655 010 215	Панель управления ComfoSense 67	1	220,00 €	С	220,00 €
5	990 328 800	Двойной канал ComfoPipe Plus, Д = 400 мм, В/Ш = 200/330 мм	3	28,50 €	С	85,50 €
6	990 328 808	Компенсатор длины ComfoPipe Plus	1	35,60 €	С	35,60 €
7	990 328 801	Соединительная коробка ComfoPipe Plus, правая	1	54,00 €	С	54,00 €
8	990 328 802	Соединительная коробка ComfoPipe Plus, левая	1	54,00 €	С	54,00 €
9	990 328 807	Комплект для соединения двух воздуховодов ComfoPipe Plus DN 125	1	61,10 €	С	61,10 €
10	990 328 671	Трубка ComfoPipe 125, L = 500 мм, D = 155/125	2	25,70 €	С	51,40 €
11	990 328 815	Узкий зажим ComfoPipe Plus	5	8,20 €	С	41,00 €
Всего единиц:						2331,60 €
Распределение воздуха
12	990 328 819	Длинный глушитель, левый	1	254,00 €	С	254,00 €
13	990 322 020	Двойной воздуховод CK 300, L = 150 см	1	41,00 €	С	41,00 €
14	990 322 021	Колено CK 300 для двойного воздуховода, H 90 градусов, горизонтальное	1	20,20 €	С	20,20 €
15	990 322 023	Фитинг для двухканального соединения CK 300	1	12,90 €	С	12,90 €
16	990 328 823	4-ходовой коллектор Flat 51 с одинарным подключением	2	113,00 €	С	226,00 €
17	990 328 063X	Вентиляционная трубка ComfoTube Flat 51, 1 м	17	13,25 €	Д	225,25 €
18	990 322 012	Плоский изгиб 51 H, 90 градусов, горизонтальный	3	18,70 €	С	56,10 €
19	990 328 252X	Заглушка Flat 51, 1x	3	4,86 ​​€	С	14,58 €
20	990 322 015	ComfoSet Flat 51, регулятор расхода воздуха	2	17,20 €	С	34,40 €
Распределение воздуха Итого:						884,43 €
Вентс
21	990 322 060	Корпус решетки CLRF, DN 125, плоский 51, боковой	1	39,00 €	С	39,00 €
22	990 322 062	Клапан для ремонта корпуса решетки с втулкой, ComfoTube Flat 51	4	27,30 €	С	109,20 €
23	990 320 780	Дизайнерская решетка Venezia, CLRF/TVA, нержавеющая сталь, D = 160 мм, фильтр	1	35,50 €	С	35,50 €
24	990 326 254	Высокоиндукционный ремонтный приточный клапан, круглый, DN 90, D=105 мм	3	14,30 €	С	42,90 €
25	990 326 253	Реставрационный клапан вытяжного воздуха, квадратный, DN 90, 180 x 112 мм	2	27,30 €	С	54,60 €
Вентс промежуточный итог:						281,20 €
Подключение наружного воздуха
26	990 430 592	Решетка наружная комбинированная, левая	1	132,00 €	С	132,00 €
Подсоединение наружного воздуха, всего:						132,00 €
Итого						3629,23 €
НДС 19%						689,55 €
Всего						4318,78 €



Примечание: Все артикулы с пометкой «X» соответствуют предполагаемым требованиям для этого свойства. При заказе обратите внимание на соответствующие размеры поставки/единицы упаковки. Все статьи, кроме установки. Последнее обновление: прайс-лист 2016

Пример плана ванной комнаты

План ванной комнаты

Пример распределения воздуха в ванной комнате

Поверхность воздуха

Определение объемного расхода согласно DIN 1946-6

Тип номера	Поверхность м 2	Высота	Объем м 3	Коэффициент	Приточный воздух (м 3 /ч)	Вытяжной воздух (м 3 ​/ч)	Тип номера
Кухня	10. 20	2,50	25,5			42,0	Вытяжной воздух
Коридор вытяжной	7.10	2,50	17,8			22,0	Вытяжной воздух
Ванная	10.00	2,50	25,0			42,0	Вытяжной воздух
Детская комната	10.30	2,50	25,8	1.3	22,0		Приточный воздух
Спальня	14.40	2,50	36,0	2,5	42,0		Приточный воздух
Гостиная	19.60	2,50	49,0	2,5	42,0		Приточный воздух
		Вытяжные помещения	Приточные помещения	Всего
Общая площадь м 2		27,3	44,3	71,6
Общий расход*		68,3	110,8	179,8
Тип вентиляции			Вентиляция для защиты от влаги	Уменьшенная вентиляция	Номинальная вентиляция	Интенсивный
Общий расход* (м 3 /ч)			35	80	115	150
Воздухообмен (1/ч)			0,19	0,45	0,64	0,84
Объемный расход для технических средств вентиляции (м 3 /ч)			25,68	71	106 **	140



* LTM (ventilation technology measures) + infiltration = total volume flow
** air volume for the ventilation system design

Bathroom material list

Item	Артикул №	Описание артикула	Количество	Индивидуальная цена		Всего
Единицы
1	471 212 210	Комфортная вентиляционная установка ComfoAir 180, без панели управления Класс энергоэффективности A	1	1729,00 €	С	1729,00 €
2	471 212 215	Комфортная вентиляционная установка ComfoAir 180 В, без панели управления Класс энергоэффективности А	1	2034,00 €	С	альтернатива
3	655 010 215	Панель управления ComfoSense 67	1	220,00 €	С	220,00 €
4	990 328 800	Двойной канал ComfoPipe Plus, Д = 400 мм, В/Ш = 200/330 мм	7	28,50 €	С	199,50 €
5	990 328 808	Компенсатор длины ComfoPipe Plus	2	35,60 €	С	71,20 €
6	990 328 807	Комплект для соединения двух воздуховодов ComfoPipe Plus DN 125	1	61,10 €	С	61,10 €
7	990 328 814	Широкий зажим ComfoPipe Plus	4	8,20 €	С	32,80 €
8	990 328 816	Дистанционная рейка	4	5,20 €	С	20,80 €
9	990 328 805	Вертикальная соединительная коробка ComfoPipe Plus	2	54,00 €	С	108,00 €
10	990 328 815	Узкий зажим ComfoPipe Plus	5	8,20 €	С	41,00 €
11	990 328 803	Блок переключения ComfoPipe Plus	1	50,90 €	С	50,90 €
12	990 328 671	Трубка ComfoPipe 125, L = 500 мм, D = 155/125	2	25,70 €	С	51,40 €
Всего единиц:						2585,70 €
Распределение воздуха
13	990 328 820	Длинный правый глушитель	1	254,00 €	С	254,00 €
14	990 322 020	Двойной воздуховод CK 300, L = 150 см	1	41,00 €	С	41,00 €
15	990 322 021	Колено CK 300 для двойного воздуховода, H 90 градусов, горизонтальное	2	20,20 €	С	40,40 €
16	990 322 023	Фитинг для двухканального соединения CK 300	1	12,90 €	С	12,90 €
17	990 328 823	Flat 51 4-ходовой коллектор с одинарным соединением	2	113,00 €	С	226,00 €
18	990 328 063X	Вентиляционная трубка ComfoTube Flat 51, 1 м	14	13,25 €	Д	185,50 €
19	990 322 012	Плоский изгиб 51 H, 90 градусов, горизонтальный <	4	18,70 €	С	74,80 €
20	990 328 252X	Заглушка Flat 51, 1x	3	4,86 ​​€	С	14,58 €
21	990 322 015	ComfoSet Flat 51, регулятор расхода воздуха	2	17,20 €	С	34,40 €
Распределение воздуха Итого:						883,58 €
Вентс
21	990 322 060	Корпус решетки CLRF, DN 125, плоский 51, боковой	1	39,00 €	С	39,00 €
22	990 322 062	Клапан для ремонта корпуса решетки с втулкой, ComfoTube Flat 51	4	27,30 €	С	109,20 €
23	990 326 254	Высокоиндукционный ремонтный приточный клапан, круглый, DN 90, Д = 105 мм	3	14,30 €	С	42,90 €
24	990 326 253	Реставрационный клапан вытяжного воздуха, квадратный, DN 90, 180 x 112 мм	2	27,30 €	С	54,60 €
25	990 320 780	Дизайнерская решетка Venezia, CLRF/TVA, нержавеющая сталь, D = 160 мм, фильтр	1	35,50 €	С	35,50 €
Вентс промежуточный итог:						281,20 €
Подключение наружного воздуха
26	990 430 591	Решетка наружная комбинированная правая	1	132,00 €	С	132,00 €
Подсоединение наружного воздуха, всего:						132,00 €
Итого						3882,48 €
НДС 19%						737,67 €
Итого						4620,15 €



Примечание: Все артикулы с пометкой «X» соответствуют предполагаемым требованиям для этого свойства. При заказе обратите внимание на соответствующие размеры поставки/единицы упаковки. Все статьи, кроме установки. Последнее обновление: прайс-лист 2016 г.

Подходящие продукты для этих образцов планов

Вентиляционная установка Zehnder ComfoAir 180

Компактная вентиляционная установка удобно помещается в стандартный кухонный шкаф или настенный шкаф. Нет необходимости подвешивать весь потолок, чтобы разместить систему распределения воздуха. Ваше жизненное пространство и ощущение простора остаются нетронутыми.

Комбинированная наружная настенная решетка

Только для профессиональных пользователей

Этот контент доступен только для профессиональных зарегистрированных пользователей my.Zehnder. Вы можете зарегистрироваться сейчас на my.Zehder или войти в свою существующую учетную запись, и тогда вы сможете получить доступ ко всему содержимому.

Этот контент доступен только для членов my. Zehder. Зарегистрируйтесь сейчас на my.Zehder или войдите в систему с помощью существующей учетной записи.
Зарегистрируйтесь сейчас! №

Для наружного и вытяжного воздуха требуется только один элемент, который гармонично вписывается в фасад. Благодаря интеллектуальной конструкции системы практически отсутствует передача запаха между наружным и вытяжным воздухом.

Двойной воздуховод ComfoPipe Plus с зажимом

Наружный и вытяжной воздух гигиенично разделены в компактном блоке размером 200 × 330 мм. Толщина изоляции соответствует DIN 1946-6 стандарт. Хомуты служат для крепления стенового покрытия (например, гипсокартона).

Соединительная коробка ComfoPipe Plus

Доступны в различных версиях, вертикальной или горизонтальной, служат для соединения вентиляционной установки, шумоглушителя или двухканального воздуховода. Соединения могут быть выполнены даже в очень ограниченном пространстве.

Перейти к продукту

Комбинация глушитель/распределитель

Глушитель оснащен специальной изоляцией. Этот высокоэффективный глушитель предотвращает любые шумы, которые могут возникнуть в приточном и вытяжном воздухе. Интеллектуальный: он также включает в себя прямое подключение к соседним помещениям и клапанам.

К продуктам

Гибкий элемент CK 300

Заполнитель для Produkt CSY

Там, где жесткие компоненты больше не могут помочь: гибкий элемент предназначен для прыжков в высоту и создания различных изгибов.

Flat 51, 4-ходовой коллектор с одинарным соединением

Труба Zehnder Flat 51

Распределительный коллектор теперь соединяется только с одним воздуховодом CK 300, а не с двумя, как раньше. Благодаря экономии места коллекторы приточного и вытяжного воздуха можно расположить рядом друг с другом; например, в проходе шириной 110 см.

Ремонтные клапаны для приточного и вытяжного воздуха

Заглушка для Produkt CSY

Поскольку для установки не требуется никакого зазора до потолка или стены, подвеска к потолку практически не требуется.
