ПАРАМЕТРЫ ВНУТРЕННЕГО И НАРУЖНОГО ВОЗДУХА — СНиП ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ — строительные нормативы и правила

5.1 Параметры микроклимата при отоплении и вентиляции помещений (кроме помещений, для которых метеорологические условия установлены другими нормативными документами) следует принимать по ГОСТ 30494 , ГОСТ 12.1.005 , СанПин 2.1.2.1002 и СанПиН 2.2.4.548 для обеспечения метеорологических условий и поддержания чистоты воздуха в обслуживаемой или рабочей зоне помещений (на постоянных и непостоянных рабочих местах):

а) в холодный период года в обслуживаемой зоне жилых помещений температуру воздуха – минимальную из оптимальных температур; при согласовании с органами Госсанэпиднадзора России и по заданию заказчика допускается принимать температуру воздуха в пределах допустимых норм;

б) в холодный период года в обслуживаемой или рабочей зоне жилых зданий (кроме жилых помещений), общественных, административно-бытовых и производственных помещений температуру воздуха – минимальную из допустимых температур при отсутствии избытков явной теплоты (далее – теплоты) в помещениях; экономически целесообразную температуру воздуха в пределах допустимых норм в помещениях с избытками теплоты.

В производственных помещениях площадью более 50 м2 на одного работающего следует обеспечивать расчетную температуру воздуха на постоянных рабочих местах и более низкую (но не ниже 10 °С) температуру воздуха на непостоянных рабочих местах.

В холодный период года в жилых, общественных, административно-бытовых и производственных помещениях отапливаемых зданий, когда они не используются и в нерабочее время, можно принимать температуру воздуха ниже нормируемой, но не ниже:

15 °С – в жилых помещениях;
12 °С – в общественных и административно-бытовых помещениях;
5 °С – в производственных помещениях.

При периодическом снижении температуры воздуха помещений следует обеспечивать восстановление нормируемой температуры к началу использования помещения или к началу работы;

в) для теплого периода года в помещениях с избытками теплоты – температуру воздуха в пределах допустимых температур, но не более чем на 3 °С для общественных и административно-бытовых помещений и не более чем на 4 °С для производственных помещений выше расчетной температуры наружного воздуха (по параметрам А) и не более максимально допустимых температур по приложению В, а при отсутствии избытков теплоты – температуру воздуха в пределах допустимых температур, равную температуре наружного воздуха (по параметрам А), но не менее минимально допустимых температур по приложению В ;

г) скорость движения воздуха – в пределах допустимых норм;

д) относительная влажность воздуха при отсутствии специальных требований не нормируется.

Параметры микроклимата или один из параметров допускается принимать в пределах оптимальных норм вместо допустимых, если это экономически обосновано или по заданию на проектирование.

Если допустимые нормы микроклимата невозможно обеспечить в рабочей или обслуживаемой зоне по производственным или экономическим условиям, то на постоянных рабочих местах следует предусматривать душирование наружным воздухом или местными кондиционерами.
В теплый период года метеорологические условия не нормируются в помещениях:

а) жилых зданий;

б) общественных, административно-бытовых и производственных в периоды, когда они не используются и в нерабочее время;

в) производственных в периоды, когда они не используются и в нерабочее время при отсутствии технологических требований к температурному режиму помещений.

5.2 Параметры микроклимата при кондиционировании помещений (кроме помещений, для которых метеорологические условия установлены другими нормативными документами или заданием на проектирование) следует предусматривать для обеспечения нормируемой чистоты и метеорологических условий воздуха в пределах оптимальных норм по ГОСТ 30494 в обслуживаемой зоне жилых, общественных и административно-бытовых помещений и по ГОСТ 12.

1.005 в рабочей зоне (для постоянных и непостоянных рабочих мест) производственных помещений или отдельных их участков. Относительную влажность воздуха в кондиционируемых помещениях допускается не обеспечивать по заданию на проектирование.
В местностях с расчетной температурой наружного воздуха в теплый период года по параметрам Б 30 °С и более температуру воздуха в помещениях следует принимать на 0,4 °С выше указанной в ГОСТ 30494 и ГОСТ 12.1.005 на каждый градус превышения температуры наружного воздуха сверх температуры 30 °С, увеличивая также соответственно скорость движения воздуха на 0,1 м/с на каждый градус превышения температуры наружного воздуха. При этом скорость движения воздуха в помещениях в указанных условиях должна быть не более 0,5 м/с.
Параметры микроклимата или один из параметров допускается принимать в пределах допустимых норм вместо оптимальных при согласовании с органами Госсанэпиднадзора России и по заданию заказчика.

5.3 Для производственных помещений с полностью автоматизированным технологическим оборудованием, функционирующим без присутствия людей (кроме дежурного персонала, находящегося в специальном помещении и выходящего в производственное помещение периодически для осмотра и наладки оборудования не более двух часов непрерывно), при отсутствии технологических требований к температурному режиму помещений температуру воздуха в рабочей зоне следует принимать:

а) для теплого периода года при отсутствии избытков теплоты – равную температуре наружного воздуха (параметры А), а при наличии избытков теплоты – на 4 °С выше температуры наружного воздуха (параметры А), но не ниже 29 °С, если при этом не требуется подогрева воздуха;

б) для холодного периода года и переходных условий при отсутствии избытков теплоты – 10 °С, а при наличии избытков теплоты – экономически целесообразную температуру.

В местах производства ремонтных работ (продолжительностью два часа и более непрерывно) следует предусматривать снижение температуры воздуха до 25 °С в I-III и до 28 °С – в IV строительно-климатических районах в теплый период года (параметры А) и повышение температуры воздуха до 16 °С в холодный период года (параметры Б) передвижными воздухонагревателями.
Относительная влажность и скорость движения воздуха в производственных помещениях с полностью автоматизированным технологическим оборудованием при отсутствии специальных требований не нормируются.

5.4 В животноводческих, звероводческих и птицеводческих зданиях, сооружениях для выращивания растений, зданиях для хранения сельскохозяйственной продукции параметры микроклимата следует принимать в соответствии с нормами технологического и строительного проектирования этих зданий.

5.5 В струе приточного воздуха при входе ее в обслуживаемую или рабочую зону ( на рабочих местах) помещения следует принимать:

а) максимальную скорость движения воздуха Vx, м/с, по формуле Vx = КП * Vн (1)

б) максимальную температуру tx, °C, при восполнении недостатков теплоты в помещении по формуле tx = tн + Dt1 (2)

в) минимальную температуру t’x, °C , при ассимиляции избытков в помещении по формуле tx’ = tн – Dt2 (3)

В формулах (1) – (3):

Vн, tн – соответственно нормируемая скорость движения воздуха, м/с, и нормируемая температура воздуха, °С, в обслуживаемой зоне или на рабочих местах в рабочей зоне помещения;
КП – коэффициент перехода от нормируемой скорости движения воздуха в помещении к максимальной скорости в струе, определяемый по приложению Г;

Dt1, Dt2 – допустимые отклонения температуры воздуха, °С, в струе от нормируемой, определяемые по приложению Д.

При размещении воздухораспределителей в пределах обслуживаемой или рабочей зоны помещения скорость движения и температура воздуха не нормируются на расстоянии 1 м от воздухораспределителя.

5.6 В производственных помещениях горячих цехов при облучении с поверхностной плотностью лучистого теплового потока (далее – интенсивность теплового облучения) 140 Вт/м2 и более следует предусматривать душирование рабочих мест наружным воздухом; температуру и скорость движения воздуха на рабочем месте следует принимать по приложению Е. В помещениях для отдыха рабочих горячих цехов следует принимать температуру воздуха 20 °С в холодный период года и 23 °С – в теплый.

5.7 В помещениях при лучистом отоплении и нагревании (в том числе с газовыми и электрическими инфракрасными излучателями) или охлаждении постоянных рабочих мест температуру воздуха следует принимать по расчету, обеспечивая температурные условия (результирующую температуру помещения), эквивалентные нормируемой температуре воздуха в обслуживаемой (рабочей) зоне помещения.

При этом при лучистом отоплении интенсивность теплового облучения на рабочем месте в обслуживаемой (рабочей) зоне помещения не должна превышать 35 Вт/м2 при 50 % и более облучаемой поверхности тела, а температура воздуха в обслуживаемой (рабочей) зоне должна быть не менее чем на 1 °С ниже максимально допустимой температуры в холодный период года и не должна быть ниже минимально допустимой температуры в холодный период года более чем на 3 °С для общественных и на 4 °С для производственных помещений.

5.8 Концентрацию вредных веществ в воздухе рабочей зоны на рабочих местах в производственных помещениях при расчете систем вентиляции и кондиционирования следует принимать равной предельно допустимой концентрации (ПДК) в воздухе рабочей зоны, установленной ГОСТ 12.1.005 , а также нормативными документами Госсанэпиднадзора России.

5.9 Концентрацию вредных веществ в приточном воздухе при выходе из воздухораспределителей и других приточных отверстий следует принимать по расчету с учетом фоновых концентраций этих веществ в местах размещения воздухоприемных устройств, но не более:

а) 30 % ПДК в воздухе рабочей зоны – для производственных и административно-бытовых помещений;

б) ПДК в воздухе населенных мест – для жилых и общественных помещений.

5.10 Заданные параметры микроклимата и чистоту воздуха в помещениях жилых, общественных, административно-бытовых и производственных зданий следует обеспечивать в пределах расчетных параметров наружного воздуха для соответствующих районов строительства по СНиП 23-01:

параметров А – для систем вентиляции и воздушного душирования для теплого периода года;
параметров Б – для систем отопления, вентиляции и воздушного душирования для холодного периода года, а также для систем кондиционирования для теплого и холодного периодов года.

Параметры наружного воздуха для переходных условий года следует принимать 10 °С и удельную энтальпию 26,5 кДж/кг.

5.11 Параметры наружного воздуха для зданий сельскохозяйственного назначения, если они не установлены специальными строительными или технологическими нормами, следует принимать:

параметры А – для систем вентиляции и кондиционирования для теплого и холодного периодов года;
параметры Б – для систем отопления для холодного периода года.

5.12 По заданию на проектирование допускается принимать более низкие параметры наружного воздуха в холодный период года и более высокие параметры наружного воздуха в теплый период года.

5.13 Взрывопожаробезопасные концентрации веществ в воздухе помещений следует принимать при параметрах наружного воздуха, установленных для расчета систем вентиляции и кондиционирования.

Далее …

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003

5.1 Параметры микроклимата при отоплении и вентиляции помещений (кроме помещений, для которых параметры микроклимата установлены другими нормативными документами) следует принимать, как правило, по ГОСТ 30494, ГОСТ 12.1.005, СанПиН 2.1.2.2645 и СанПиН 2.2.4.548 для обеспечения параметров воздуха в пределах допустимых норм в обслуживаемой или рабочей зоне помещений (на постоянных и непостоянных рабочих местах):

а) в холодный период года в обслуживаемой зоне жилых помещений температуру воздуха – минимальную из оптимальных температур по ГОСТ 30494;

б) в холодный период года в обслуживаемой зоне жилых зданий (кроме жилых помещений), а также общественных и административно-бытовых зданий или в рабочей зоне производственных помещений температуру воздуха – минимальную из допустимых температур при отсутствии избытков явной теплоты (далее – теплоты) в помещениях; экономически целесообразную температуру воздуха в пределах допустимых норм в помещениях с избытками теплоты. В производственных помещениях площадью более 50 м на одного работающего допускается обеспечивать расчетную температуру воздуха только на постоянных рабочих местах и более низкую (но не ниже 10 °С) температуру воздуха – на непостоянных рабочих местах;

в) в теплый период года в обслуживаемой или рабочей зоне помещений при наличии избытков теплоты – температуру воздуха в пределах допустимых температур, но не более чем на 3 °С для общественных и административно-бытовых помещений и не более чем на 4 °С для производственных помещений выше расчетной температуры наружного воздуха (параметры А) и не более максимально допустимой температуры по приложению А, а при отсутствии избытков теплоты – температуру воздуха в пределах допустимых температур;

г) скорость движения воздуха – в пределах допустимых норм;

д) относительную влажность воздуха – в пределах допустимых норм (при отсутствии специальных требований) по заданию на проектирование.

Параметры микроклимата или один из параметров допускается принимать в пределах оптимальных норм вместо допустимых, если это экономически обосновано, или по заданию на проектирование.

Если допустимые нормы микроклимата невозможно обеспечить в рабочей или обслуживаемой зоне по производственным или экономическим условиям, то на постоянных рабочих местах следует предусматривать душирование воздухом с учетом 5.8, 7.1.12 и приложения Г, охлаждающие или нагревающие панели, местные кондиционеры, передвижные установки и др.

5.2 В холодный период года в помещениях отапливаемых зданий, кроме помещений, для которых параметры воздуха установлены другими нормативными документами, когда они не используются и в нерабочее время, можно принимать температуру воздуха ниже нормируемой, но не ниже, °С:

15 – в жилых помещениях;

12 – в помещениях общественных и административно-бытовых зданий;

5 – в производственных помещениях.

Нормируемую температуру следует обеспечить к началу использования помещения или к началу работы.

В теплый период года параметры микроклимата не нормируются в помещениях:

жилых зданий;

общественных, административно-бытовых и производственных в периоды, когда они не используются, и в нерабочее время при отсутствии технологических требований к температурному режиму помещений.

5.3 Параметры микроклимата при кондиционировании помещений (кроме помещений, для которых параметры микроклимата установлены другими нормативными документами или заданием на проектирование) следует предусматривать для обеспечения параметров воздуха в пределах оптимальных норм:

а) в обслуживаемой зоне жилых, общественных и административно-бытовых помещений – по ГОСТ 30494 (раздел 3) и СанПиН 2.1.2.2645;

б) в рабочей зоне производственных помещений или отдельных их участков, а также на рабочих местах производственных помещений, на которых выполняются работы операторского типа, связанные с нервно-эмоциональным напряжением, – по ГОСТ 12. 1.005 и СанПиН 2.2.4.548.

Относительную влажность воздуха в кондиционируемых помещениях допускается не обеспечивать по заданию на проектирование.

В местностях с расчетной температурой наружного воздуха в теплый период года (по параметрам Б) 30 °С и более температуру воздуха в кондиционируемых помещениях следует принимать на 0,4 °С выше указанной в ГОСТ 30494 и ГОСТ 12.1.005 на каждый градус превышения температуры наружного воздуха сверх температуры 30 °С, увеличивая также соответственно скорость движения воздуха на 0,1 м/с на каждый градус превышения температуры наружного воздуха. При этом скорость движения воздуха в помещениях в указанных условиях должна быть не более 0,5 м/с.

Один из параметров микроклимата допускается принимать в пределах допустимых норм вместо оптимальных при согласовании с органом санитарно-эпидемиологического надзора и по заданию на проектирование.

5.4 Качество воздуха в помещениях жилых и общественных зданий следует обеспечивать согласно ГОСТ 30494 и ГОСТ Р ЕН 13779 необходимой величиной воздухообмена в помещениях.

Для детских учреждений, больниц и поликлиник следует принимать оптимальные показатели качества воздуха.

Для жилых и общественных зданий следует принимать, как правило, допустимые показатели качества воздуха. Оптимальные показатели воздуха для указанных зданий допускается принимать по заданию на проектирование.

5.5 Для производственных помещений с полностью автоматизированным технологическим оборудованием, функционирующим без присутствия людей (кроме дежурного персонала, находящегося в специальном помещении и выходящего в производственное помещение периодически для осмотра и наладки оборудования не более двух часов непрерывно), при отсутствии технологических требований к температурному режиму помещений температуру воздуха в рабочей зоне следует принимать:

а) в холодный период года и переходные условия при отсутствии избытков теплоты – 10 °С, а при наличии избытков теплоты – экономически целесообразную температуру;

б) в теплый период года при отсутствии избытков теплоты – равную температуре наружного воздуха (параметры А), а при наличии избытков теплоты – на 4 °С выше температуры наружного воздуха (параметры А), но не ниже 29 °С, если при этом не потребуется подогрев наружного воздуха.

В местах производства ремонтных (кроме аварийных) работ (продолжительностью 2 ч и более непрерывно) следует обеспечивать передвижными установками параметры воздуха:

минимально допустимые в холодный период года согласно 5.1 б;

максимально допустимые в теплый период года согласно 5.1 в и приложению А.

Относительная влажность и скорость движения воздуха в производственных помещениях с полностью автоматизированным технологическим оборудованием при отсутствии специальных требований не нормируются.

5.6 В животноводческих, звероводческих и птицеводческих зданиях, сооружениях для выращивания растений, зданиях для хранения сельскохозяйственной продукции параметры микроклимата следует принимать в соответствии с нормами технологического и строительного проектирования этих зданий.

5.7 Максимальную скорость движения и температуру воздуха в струе приточного воздуха при входе в обслуживаемую или рабочую зону (на рабочих местах) помещения следует принимать с учетом допустимых отклонений их от нормируемых значений по приложениям Б и В.

5.8 В помещениях при лучистом отоплении и нагревании (в том числе с газовыми и электрическими инфракрасными излучателями) или охлаждении постоянных рабочих мест температуру воздуха следует принимать по расчету, обеспечивая температурные условия (результирующую температуру помещения), эквивалентные нормируемой температуре воздуха в обслуживаемой (рабочей) зоне помещения.

Температура воздуха в обслуживаемой или рабочей зоне должна быть не менее чем на 1 °С ниже максимально допустимой температуры в холодный период года и не должна быть ниже минимально допустимой температуры в холодный период года более чем на 3 °С для общественных и на 4 °С для производственных помещений.

При тепловом облучении работающих температура воздуха на рабочих местах не должна превышать, °С:


25	–	при категории работ Iа;
24	–	то же,	Iб;
22	–	“	IIа;
21	–	“	IIб;
20	–	“	III.

При лучистом отоплении и нагревании плотность теплового облучения в обслуживаемой или рабочей зоне (на рабочих местах) помещения не должна превышать 35 Вт/м при 50% и более облучаемой поверхности тела, а также должна быть не выше величин, указанных в СанПиН 2.2.4.548:

5 Вт/м на поверхности незащищенных участков головы – при температуре воздуха, соответствующей нижней границе допустимых величин;

25 Вт/м на поверхности туловища, рук и ног человека – при температуре воздуха, соответствующей нижней границе оптимальных величин;

50 Вт/м на поверхности туловища, рук и ног человека – при температуре воздуха, соответствующей нижней границе допустимых величин.

При понижении температуры воздуха начиная от нижней границы соответствующих нормативных величин, приведенных в СанПиН 2.2.4.548, интенсивность теплового облучения должна увеличиваться на:

15 Вт/м на поверхности незащищенных участков головы – на каждый градус снижения температуры;

25 Вт/м на поверхности туловища, рук и ног – на каждый градус снижения температуры.

При этом максимальная интенсивность инфракрасного облучения поверхности туловища, рук и ног не должна превышать 150 Вт/м на постоянных и 250 Вт/м на непостоянных рабочих местах.

5.9 В производственных помещениях горячих цехов при облучении с поверхностной плотностью лучистого теплового потока 140 Вт/м и более следует предусматривать охлаждающие панели или душирование рабочих мест воздухом; температуру и скорость движения воздуха на рабочем месте следует принимать по приложению Г. В помещениях для отдыха рабочих горячих цехов следует принимать температуру воздуха 20 °С в холодный период года и 23 °С – в теплый период года.

5.10 Концентрацию вредных веществ в воздухе рабочей зоны на рабочих местах в производственных помещениях при расчете систем лучистого отопления и нагревания, вентиляции и кондиционирования следует принимать не более предельно допустимой концентрации (ПДК) в воздухе рабочей зоны, установленной ГОСТ 12.1.005, а также нормативными документами органа санитарно-эпидемиологического надзора.

5.11 Концентрацию вредных веществ в приточном воздухе при выходе из воздухораспределителей и других приточных отверстий следует принимать по расчету с учетом фоновых концентраций этих веществ в местах размещения воздухоприемных устройств, но не более:

а) 30% ПДК в воздухе рабочей зоны – для производственных и административно-бытовых помещений; концентрацию вредных веществ при выходе из воздухораспределителей кабины крановщика допускается принимать более 30% ПДК при условии обеспечения требований 5.9;

б) ПДК в воздухе населенных мест – для жилых и общественных помещений.

5.12 Параметры микроклимата при кондиционировании чистых помещений следует предусматривать для обеспечения в рабочей или обслуживаемой зоне:

чистоты воздуха соответствующего класса, принятого по заданию на проектирование и ГОСТ Р 52539;

параметров воздуха в пределах оптимальных норм по 5.3 или по заданию на проектирование.

5.13 Заданные параметры микроклимата в помещениях жилых, общественных, административно-бытовых и производственных зданий следует обеспечивать в пределах расчетных параметров наружного воздуха для соответствующих районов строительства, принятых, как правило, по СП 131.13330:

параметров А – для систем вентиляции и воздушного душирования в теплый период года;

параметров Б – для систем отопления, вентиляции и воздушного душирования в холодный период года, а также для систем кондиционирования в теплый и холодный периоды года.

Параметры наружного воздуха для переходных условий года следует принимать: температуру 10 °С и удельную энтальпию 26,5 кДж/кг или параметры наружного воздуха, при которых изменяются режимы работы оборудования, потребляющего теплоту и холод.

5.14 Параметры наружного воздуха для зданий сельскохозяйственного назначения, если они не установлены специальными строительными или технологическими нормами, следует принимать:

параметры А – для систем вентиляции и кондиционирования в теплый и холодный периоды года;

параметры Б – для систем отопления в холодный период года.

5.15 По заданию на проектирование допускается принимать параметры наружного воздуха более низкие в холодный период года и более высокие в теплый период года, чем расчетные параметры наружного воздуха по 5.13, 5.14.

5.16 Взрывопожаробезопасные концентрации веществ в воздухе помещений следует принимать при параметрах наружного воздуха, установленных для расчета систем вентиляции воздушного отопления и кондиционирования.

Своды правил, ГОСТ, законы РФ по вентиляции, кондиционированию

Законодательные акты

Постановление Правительства РФ от 26.12.2014 г № 1521 «Об утверждении перечня национальных стандартов и сводов правил (частей таких стандартов и сводов правил), в результате применения которых на обязательной основе обеспечивается соблюдение требований ФЗ «Технический регламент о безопасности зданий и сооружений»
Федеральный закон от 30.12.2009 N 384-ФЗ “Технический регламент о безопасности зданий и сооружений”
Постановление Правительства РФ от 16. 02.2008 N 87 “О составе разделов проектной документации и требованиях к их содержанию”

ГОСТ, СП (национальные стандарты, своды правил)

ГОСТ 30434-96 Оборудование для кондиционирования воздуха и вентиляции. Нормы и методы контроля виброустойчивости и вибропрочности (введен Постановлением Госстандарта РФ от 25.01.2001 N 39-ст)
ГОСТ 30528-97 Системы вентиляционные. Фильтры воздушные. Типы и основные параметры
ГОСТ 30852.15-2002 (МЭК 60079-16:1990). Межгосударственный стандарт. Электрооборудование взрывозащищенное. Часть 16. Принудительная вентиляция для защиты помещений, в которых устанавливают анализаторы (введен в действие Приказом Росстандарта от 29.11.2012 N 1861-ст)
ГОСТ 21.602-2003 СПДС. Правила выполнения рабочей документации отопления, вентиляции и кондиционирования” (введен Постановлением Госстроя РФ от 20.05.2003 N 39)
ГОСТ Р ЕН 13779-2007 Национальный стандарт Российской Федерации. Вентиляция в нежилых зданиях. Технические требования к системам вентиляции и кондиционирования (утв. Приказом Ростехрегулирования от 27.12.2007 N 616-ст)
ГОСТ Р 53302-2009 Оборудование противодымной защиты зданий и сооружений. Вентиляторы. Метод испытаний на огнестойкость
ГОСТ 30494-2011 Здания жилые и общественные. Параметры микроклимата в помещениях
ГОСТ Р ЕН 12238-2012 Вентиляция зданий. Воздухораспределительные устройства. Аэродинамические испытания и оценка применения для перемешивающей вентиляции
ГОСТ 32548-2013 Межгосударственный стандарт. Вентиляция зданий. Воздухораспределительные устройства. Общие технические условия” (введен в действие Приказом Росстандарта от 20.03.2014 N 206-ст)
ГОСТ 32549-2013 Вентиляция зданий. Воздухораспределительные устройства. Аэродинамические испытания и оценка применения для вытесняющей вентиляции
ГОСТ Р 53299-2013 Воздуховоды. Метод испытаний на огнестойкость (с поправкой)
НПБ 239-97 Воздуховоды. Метод испытаний на огнестойкость
ГОСТ 30247.1-94 Конструкции сторительные. Методы испытания на огнестойкость. Несущие и ограждающие конструкции
СП 7.13130.2013 Отопление, вентиляция и кондиционирование. Требования пожарной безопасности
СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003 (утвержден Приказом Минрегиона России от 30 июня 2012 г. №279)
СП 118.13330.2012 Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009
СП 56.13330.2011 Производственные здания. Актуализированная редакция СНиП 31-03-2001
СП 131.13330.2012 Строительная климатология. Актуализированная редакция СНиП 23-01-99

Документы АВОК

Рекомендации АВОК 7.5-2012 «Обеспечение микроклимата и энергосбережение в крытых плавательных бассейнах. Нормы проектирования»
Рекомендации АВОК 5.5.1–2012 «Расчет параметров систем противодымной защиты жилых и общественных зданий»
Рекомендации АВОК 4.4–2013 «Системы водяного напольного отопления и охлаждения жилых, общественных и производственных зданий»
Стандарт АВОК-2-2004 “Храмы православные. Отопление, вентиляция, кондиционирование воздуха”
Стандарт НП “АВОК” “Системы отопления и обогрева с газовыми и инфракрасными излучателями”
Справочное пособие НП “АВОК” “Влажный воздух”
Стандарт АВОК “Условные графические обозначения в проектах отопления, вентиляции, кондиционирования воздуха и теплохолодоснабжения”
Рекомендации АВОК 7.3-2007 «Вентиляция горячих цехов предприятий общественного питания»
Стандарт АВОК 2.1-2008 «Здания жилые и общественные. Нормы воздухообмена»
Рекомендации АВОК 5.2-2012 «Технические рекомендации по организации воздухообмена в квартирах жилых зданий»

Другие документы

ОК 012-93 Класс 63 Классификатор ЕСКД. Класс 63. Оборудование строительное, дорожное, коммунальное, кондиционирования воздуха и вентиляции. Техника пожарная
СанПиН 2.1.3.2630-10 Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность
СанПиН 2.2.4.548-96. 2.2.4. Физические факторы производственной среды. Гигиенические требования к микроклимату производственных помещений. Санитарные правила и нормы” (утв. Постановлением Госкомсанэпиднадзора РФ от 01.10.1996 N 21)

Опубликовано ИНЖЕВИС / Январь 5, 2016

Рубрики:

Нормативные документы

Нормативная документация по вентиляции | ГОСТы, СНиПЫ, нормы, правила

Строительные нормы и правила

Свод правил СП 60.13330.2016 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха» — настоящий свод правил устанавливает нормы проектирования и распространяется на системы внутреннего теплоснабжения, отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
Свод правил СП 113.13330 «СНиП 21-02-99 «Стоянки автомобилей» — настоящий свод правил распространяется на проектирование зданий, сооружений, площадок и помещений, предназначенных для стоянки (хранения) автомобилей, микроавтобусов и других мототранспортных средств.
ВСН 01-89 «Ведомственные строительные нормы предприятия по обслуживанию автомобилей» — предназначены для разработки проектов строительства новых, реконструкции, расширения и технического перевооружения действующих предприятий. (утратил силу)
Свод правил СП 56.13330.2011 «СНиП 31-03-2001. Производственные здания» — настоящий свод правил должен соблюдаться на всех этапах создания и эксплуатации производственных и лабораторных зданий, мастерских, складских зданий и помещений.
Свод правил СП 54.13330.2016 «СНиП 31-01-2003. Здания жилые многоквартирные» — настоящий свод правил распространяется на проектирование и строительство вновь строящихся и реконструируемых многоквартирных жилых зданий.
Свод правил СП 118.13330.2012 «СНиП 31-06-2009. Общественные здания и сооружения» — настоящий свод правил распространяется на проектирование новых, реконструируемых и капитально ремонтируемых общественных зданий.
Свод правил СП 131. 13330.2012 «СНиП 23-01-99. Строительная климатология» — настоящий свод правил устанавливает климатические параметры, которые применяют при проектировании зданий и сооружений, систем отопления, вентиляции, кондиционирования.
«СНиП 2-04-05-91. Отопление, вентиляция и кондиционирование» — настоящие строительные нормы следует соблюдать при проектировании отопления, вентиляции и кондиционирования воздуха в помещениях зданий и сооружений.
СН 512-78 «Инструкция по применению зданий и помещений для электронно-вычислительных машин» — требования настоящей инструкции должны выполняться при проектировании новых и реконструируемых зданий и помещений для размещения электронно-вычислительных машин.
ОНТП 01-91 «Общесоюзные нормы технологического проектирования предприятий автомобильного транспорта» — следует соблюдать при разработке технологических решений проектов на строительство новых, реконструкцию, расширение и техническое перевооружение действующих предприятий, зданий и сооружений, предназначенных для организации межсменного хранения, технического обслуживания (ТО) и текущего ремонта (ТР) подвижного состава.
«СНиП 31-04-2001. Складские здания» — должны соблюдаться на всех этапах создания и эксплуатации складских зданий и помещений, предназначенных для хранения веществ, материалов, продукции и сырья.
Свод правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности.» — применяется при проектировании и монтаже систем отопления, вентиляции и кондиционировании воздуха, противодымной вентиляции.
«СНиП 31-05-2003. Общественные здания административного назначения» — содержит нормы и правила для группы зданий и помещений, имеющих ряд общих функциональных и объёмно-планировочных признаков и предназначенных преимущественно для умственного труда и непроизводственной сферы деятельности.
Свод правил СП 252.1325800.2016 «Здания дошкольных образовательных организаций. Правила проектирования» — настоящий свод правил распространяется на проектирование вновь строящихся и реконструируемых зданий дошкольных образовательных организаций.
Свод правил СП 51.13330.2011 «СНиП 23-03-2003. Защита от шума» — настоящий свод правил устанавливает нормы допустимого шума на территориях и в помещениях зданий различного назначения.

СанПиН 2.2.4.548-96 «Гигиенические требования к микроклимату производственных помещений» — настоящие санитарные правила и нормы предназначены для предотвращения неблагоприятного воздействия микроклимата рабочих мест, производственных помещений на самочувствие, функциональное состояние, работоспособность и здоровье человека.
СанПиН 2.4.1.3049-13 «Санитарно-эпидемиологические требования к устройству, содержанию и организации режима работы дошкольных образовательных организаций» — настоящие санитарно-эпидемиологические правила и нормативы направлены на охрану здоровья детей при осуществлении деятельности по воспитанию, обучению, развитию и оздоровлению, уходу и присмотру в дошкольных организациях.
СП 1009-73 «Санитарные правила при сварке, наплавке, и резке металлов» — настоящие правила распространяются на все виды сварки, наплавки и термической резки металлов, применяемые в промышленности и строительстве.

ГОСТ 12.1.005-88 «Общие санитарно-гигиенические требования к воздуху рабочей зоны» — стандарт устанавливает общие санитарно-гигиенические требования к показателям микроклимата и допустимому содержанию вредных веществ в воздухе рабочей зоны.

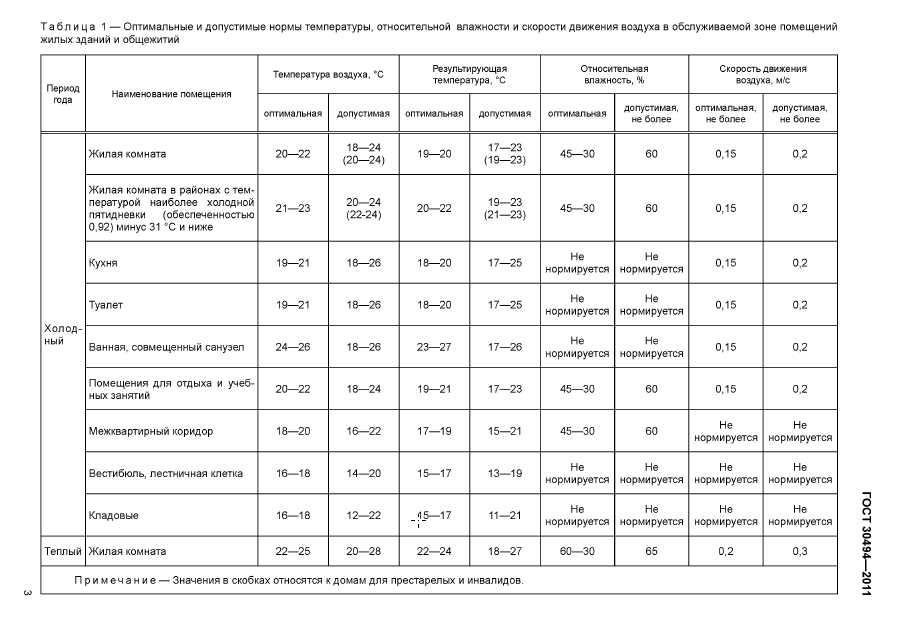

ГОСТ 30494-2011 «Здания жилые и общественные. Параметры микроклимата в помещениях» — стандарт устанавливает оптимальные и допустимые параметры микроклимата и качества воздуха жилых помещений.

Санитарные правила и нормы

ГОСТы

3.5. Освещение, отопление, вентиляция

3.5.1. Освещение производственных помещений должно соответствовать СНиП “Естественное и искусственное освещение. Нормы проектирования”.

3.5.2. Светильники с люминесцентными лампами должны иметь защитную решетку (сетку), рассеиватель или специальные ламповые патроны, исключающие возможность выпадания ламп из светильников; светильники с лампами накаливания – сплошное защитное стекло.

3.5.3. Люминесцентное освещение допускается только в случае, если решен вопрос с утилизацией отработанных люминесцентных ламп, содержащих ртутный наполнитель.

3.5.4. Для освещения помещений с открытыми технологическими процессами светильники следует размещать таким образом, чтобы исключить возможность попадания осколков в продукт.

3.5.5. Санитарная обработка светильников должна производиться не реже 1 раза в квартал, а в цехах икорного производства – не реже 1 раза в неделю в соответствии с графиком санитарной обработки цеха.

Наблюдение за состоянием и эксплуатацией осветительных установок должно возлагаться на технически подготовленное лицо.

3.5.6. Все производственные помещения икорных цехов должны быть оборудованы бактерицидными лампами из расчета 1,5 – 2,2 Вт на 1 куб. м воздуха. Бактерицидные лампы включают за 1 ч до начала работы (присутствие людей в помещении с включенными бактерицидными лампами запрещается). После выключения бактерицидных ламп в помещение разрешается входить не ранее чем через 30 мин.

Учет времени работы бактерицидных установок (в соответствии с паспортным ресурсом) ведется в специальном журнале.

3.5.7. Площадь окон в основных производственных цехах должна составлять не менее 30% от площади пола. Для предупреждения от излишней яркости окна должны выходить на северную сторону. Наилучшая освещенность достигается расположением нижнего края окна на высоте 80 – 90 см от пола, а верхнего – на расстоянии 20 – 30 см от уровня потолка. Ширина простенков между окнами не должна превышать полуторную ширину окна.

3.5.8. Наружная остекленная поверхность световых проемов (окон, фрамуг, форточек) должна очищаться от пыли и копоти по мере загрязнения, но не реже 1 раза в квартал, внутренняя – не реже 1 раза в месяц. В зимнее время разрешается очищать остекление только внутренних рам оконных проемов.

Разбитые стекла в окнах немедленно заменяют целыми. Устанавливать в окнах составные стекла запрещается.

Световые проемы как внутри, так и снаружи здания не допускается загромождать посторонними предметами.

3.5.9. Расстановка машин и оборудования в помещении должна проводиться с учетом максимального попадания светового потока на рабочие места, однако при этом исключается попадание прямых солнечных лучей.

3.5.10. В случае изменения в назначении производственного помещения, а также при перестановке или замене одного оборудования другим, осветительные установки должны быть переоборудованы и приспособлены к новым условиям без отклонения от норм освещенности.

3.5.11. Во всех производственных, административных и бытовых помещениях должна быть предусмотрена вентиляция, обеспечивающая условия воздушной среды в соответствии со СНиП “Отопление, вентиляция и кондиционирование воздуха”, СНиП “Административные и бытовые здания”, ГОСТ “Общие санитарно-гигиенические требования”.

3.5.12. Для естественного проветривания помещений должны предусматриваться форточки, открывающиеся фрамуги и створы рам с механическими приспособлениями для их открывания и фиксации, жалюзные решетки и т.п. Окна должны открываться внутрь помещений для обеспечения их мойки.

3.5.13. Все воздухозаборные устройства должны располагаться в местах, исключающих попадание в них загрязненного воздуха, газов и воды. Для очистки воздуха от пыли воздухозаборные устройства систем, обслуживающих цехи пищевой продукции, снабжаются фильтрами.

3.5.14. Приточные вентиляционные устройства и вытяжные отверстия естественной вентиляции должны быть оборудованы сетками для защиты от насекомых.

3.5.15. Вентиляционные каналы, воздухоотводы от технологических аппаратов необходимо по мере загрязнения (не реже 1 раза в год) разбирать и очищать их внутреннюю поверхность.

3.5.16. С целью предупреждения переохлаждения производственных помещений следует предусматривать у технологических проемов и тамбуров воздушно-тепловые завесы.

3.5.17. Рециркуляция воздуха в системах вентиляции и воздушного отопления в производствах, сопровождающихся выделением ядовитых паров, газов и пыли, в машинных и аппаратных отделениях аммиачных холодильных установок запрещается.

3.5.18. Каждое производство должно иметь самостоятельные вентиляционные системы. Также не допускается объединение в одну общую вытяжную установку отсосов пыли и легкоконденсирующихся паров, отсосов веществ, создающих при смешивании ядовитую или взрывоопасную смесь.

3.5.19. На предприятиях предусматривается централизованное отопление.

3.5.20. Температура воздуха и относительная влажность в производственных помещениях, камерах и складах для хранения и созревания продукта должны соответствовать требованиям ГОСТ 12.1.005-88 и технологическим инструкциям.

3.5.21. Отопление на холодильниках, в отделениях по размораживанию сырья, в цехах холодного посола, в складских помещениях должно предусматриваться в соответствии с требованиями СНиП “Отопление, вентиляция и кондиционирование воздуха” и технологических инструкций.

Системы отопления в производственных помещениях должны быть водяными при температуре теплоносителя 150° C или паровыми (130° C) с местными нагревательными приборами, имеющими гладкую поверхность, легкодоступную для очистки.

В административно-бытовых помещениях температура теплоносителя для двухтрубных систем отопления – 95° C, для однотрубных – 105° C.

3.5.22. Все производства, резко отличающиеся по температурно – влажностным режимам, должны быть в отдельных помещениях и сообщаться между собой при необходимости через тамбуры, коридоры, двери и т.п.

3.5.23. Источники значительного паро- и тепловыделения следует теплоизолировать (закрывать крышками, изолировать кожухами, оборудовать колпаками).

3.5.24. В производственных помещениях должна быть предусмотрена автоматическая регулировка температуры воздуха в зависимости от внешних метеорологических условий.

Приточно-вытяжная вентиляция производственных помещений – как лучше организовать?

Удаление отработанного воздуха и обеспечение притока свежего объема – основная задача, которую решает производственная вентиляция. Благодаря ей в цехах и офисах предприятия создается благоприятный микроклимат, положительно действующий на работоспособность персонала. Качественный воздухообмен можно организовать двумя способами: используя естественную или принудительную систему. Каждая из них подразумевает приточную, вытяжную или приточно-вытяжную вентиляцию производственных помещений. В любом случае при организации того или иного способа воздухообмена применяются нормативы, регламентированные СНиП 41-01-2003. На промышленных предприятиях применяется один из трех видов вентилирования цехов: естественный, искусственный (механический) либо комбинированный. У каждого способа свои плюсы и минусы, что стоит рассмотреть подробнее.

Естественная вентиляция

Ее работа связана с физическими свойствами воздуха: изменениями его температуры и давления внутри здания и вне их пределов. Есть два варианта естественного воздухообмена:

Неорганизованный. Наиболее простой метод, подразумевающий попадание воздуха внутрь и проветривание за счет негерметичности здания, через зазоры. Неорганизованная вентиляция не в состоянии обеспечить комфортный и постоянный микроклимат.
Организованный. В этом случае используются форточки, окна, вытяжные шахты. Они позволяют регулировать объем поступаемого потока. Чтобы его усилить, иногда над рабочим местом (например, кузнечным горном, прессом и т. п.) устанавливают зонт-дефлектор, увеличивающий тягу благодаря разнице давления внизу и вверху (как в дровяной печи). Для поступления свежих потоков могут использоваться воздуховоды с установленными в них фильтрами.

Основной плюс этого способа воздухообмена – отсутствие капитальных вложений.

Аэрация

Это разновидность естественной вентиляции. Здесь необходимо учитывать розу ветров. Это нужно, чтобы вредные вещества из отработанного в цехах потока не попадали в, например, офисные помещения. Желательно, чтобы вентилируемое здание (помещение) располагалось с наветренной стороны касательно производственных цехов. Обмен воздуха происходит посредством окон и световых фонарей благодаря разнице температур и напору ветра. Оптимальная тяга создается при специальных трехуровневых конструкциях форточек. В теплое время свежий поток входит через нижние фрамуги, загрязненный удаляется через верхние.

Искусственная (механическая) промышленная вентиляция

Для ее функционирования используют вентиляторы, обеспечивающие удаление отработанного воздуха и поступление свежего. Данный метод требует финансовых затрат, однако которые оправдывают себя, т. к. способ имеет достаточно плюсов:

подача воздуха производится из любого удобного места;
поток можно нагревать или охлаждать, менять влажность, чтобы сформировать благоприятный микроклимат;
подвод воздуха непосредственно к рабочему месту;
появляется возможность оперативно выполнить требования природоохранных организаций по качеству воздуха и избежать штрафов.

Механическая вентиляция делится на ряд типов, каждый из которых применяется в соответствии со спецификой производственной деятельности.

Приточная система

Ее назначение – «вливание» в помещения новых потоков извне. Общеобменная вентиляция монтируется там, где температура выше нормы, а вредных веществ сравнительно немного. Отработанный воздух выводится наружу посредством естественной вентиляции – по шахтам через фрамуги. Попутно потоки с грязными частицами подпирает воздух извне, нагнетаемый центробежными либо осевыми вентиляторами. Иногда, если это необходимо, с ними используют калориферы, увлажняющие и подогревающие входные потоки. Их объем регулируют посредством специальных заслонок, клапанов. Приточная система бывает двух типов:

В виде моноблока. Наиболее простой вариант: к одному устройству подключается несколько воздуховодов и напряжение питания. Обслуживание – минимальное. Однако такое оборудование стоит немало.
Сборная. Здесь придется самостоятельно рассчитывать, сколько и где нужно установить отдельных устройств. Подобный способ требует участия опытных специалистов. Зато сами изделия более доступны по цене.

Приточная вентиляция позволяет нагревать, осушать или наоборот, увлажнять, охлаждать подаваемый извне воздух.

Вытяжной воздухообмен

Это полная противоположность приточной системе. Здесь основное предназначение – оперативное удаление загрязненного потока. Вытяжная вентиляция делается общей либо локальной. В первом случае охватывается все помещение, во втором – конкретное рабочее место. Потоки извне попадают в цеха через фрамуги, форточки, окна. Данный способ воздухообмена обычно используется на складах, в подсобках, т. е. там, где нет опасного для здоровья скопления вредных веществ.

Местная вытяжка

Имеется в виду использование специальных отсосов, захватывающих и выводящих от рабочего места вредные потоки. Например, пыль, газы от сварочных аппаратов. По сути местная вытяжка представляет собой воздушный душ, который «обязан» убрать отработанные потоки, подать свежие и попутно понизить температуру в рабочей зоне. Подобные системы актуальны, например, для плавильных печей.

Особенность местного воздухообмена – возможность использования мобильных передвижных систем. Минимальная скорость потока 1 м/сек.

Система приточно-вытяжной вентиляции производственных помещений (ПВУ)

Наиболее эффективный метод воздухообмена. Его цель – удаление отработанных потоков с вредными частицами и подача в помещения свежего воздуха в «принудительном» порядке. Эта система применяется на производствах, где довольно высокие требования к качеству окружающей среды. Приточно-вытяжная вентиляция производственных помещений – непростой способ воздухообмена, требующий тщательных предварительных расчетов. Сделать их могут только специалисты, которые произведут необходимые замеры общего объема воздуха, количества вредных веществ, в нем содержащихся.

Расчет производственной приточно-вытяжной вентиляции

Изначально потребуется определить, какой объем воздушных потоков необходим для нормальной работы персонала. Если рассчитывать в идеальном случае, когда загрязненные вещества отсутствуют, для определения объема применяется простая формула: L=NxM. Здесь N определяет число работников, а M показывает, сколько воздуха «уходит» на одного из них за час. Согласно номам, для невентилируемых помещений это 60 куб. м/ч, для проветриваемых – 30 куб. м/ч.

Как вычислить объем свежего воздуха, требуемого для замены отработанного? Предусмотрена другая формула: L=Mв/(V-Q). Первое значение – количество загрязненных веществ, регулярно проникающих в помещение (мг/час), V – объем грязных потоков в мг/куб. м, Q – вещества в поступаемом потоке (мг/куб. м).

Где и какую приточно-вытяжную вентиляцию организовать лучше всего?

Оптимальный вариант – установка уже готового модуля, к которому достаточно подключить источник электроэнергии и подсоединить уже разведенные воздуховоды. Тогда появляется возможность регулирования силы подаваемого потока, его физических свойств: влажности, температуры, силы. Использование в таких блоках рекуперации (подробнее об этом далее) позволяет «вытягивать» тепло из отработанного воздуха, что экономит электроэнергию. Компактные установки этого типа подойдут не только для производственных помещений: их можно использовать для создания комфортного микроклимата в больших загородных домах, коттеджах, различных учреждений. Тогда отпадает необходимость в организации отдельной системы кондиционирования и заметно снижается нагрузка на систему отопления.

Приточно-вытяжная вентиляция с рекуперацией и теплообменником

Это система, способная использовать удаляемый воздух на 30-50%. Данные цифры справедливы для одноступенчатых устройств. Однако на рынке все большую популярность завоевывают более совершенные системы. Имеется ввиду установка с двухступенчатой рекуперацией. Здесь уже достигается эффект в 80-85%, благодаря применению теплового насоса. Данная система показывает лучшие результаты при серьезных перепадах температуры, влажности внутри помещения и за его пределами. В жаркое время года тепловой насос обеспечивает приток охлажденного воздуха. Т. е. заданный микроклимат поддерживается круглый год и нет необходимости в установке кондиционера, организации отопления. Система хорошо показала себя при установке на промышленных предприятиях, в крупных офисах, учреждениях и в частных загородных домах.

По установкам с системой рекуперации существует ограничение. Их нельзя устанавливать в производственных цехах, где в окружающей среде присутствуют взрывоопасные частицы, микроорганизмы, химические вещества, относящиеся к первому, второму или третьему классам опасности.

Требования к промышленным вентиляционным системам

Независимо от того, каким образом осуществляется воздухообмен, в цехах, офисах организаций должны соблюдаться санитарные стандарты, определенные СНиП. Из ключевых положений стоит сказать о наиболее существенных:

Система вентилирования должна присутствовать на производстве любого рода: при этом не имеет значения, в какой степени загрязнена окружающая среда и сколько сотрудников работает.
Обустройство вентиляционной системы не должно повлечь за собой еще одно загрязнение. В новом оборудовании подобный «вариант» исключен: данное требование относится к устаревшим установкам.
Работающая система вентиляции не должна стать источником шума, превышающего санитарные нормы.
На загрязненных производствах объем удаляемого воздуха должен превышать количество приточного. В помещениях, где загрязненные вещества отсутствуют (например, в кабинетах), необходимо создать обратную ситуацию. Т. е. выход меньше, приток больше. Тогда удаляемые потоки из цехов не попадут в находящиеся рядом помещения, где воздух чистый изначально. В иных случаях нужно соблюдать баланс выхода и притока.
Вентиляционные установки, их монтаж регламентируются специальными пунктами СНиПа. Система может быть любой, важно лишь, чтобы предписанные санитарные нормы с ее помощью выполнялись.

Устройство аварийной вентиляции в промышленных цехах

Чаще всего это отдельная установка, служащая для создания безопасных условий работы на промышленных предприятиях, где возможен выброс веществ того или иного класса опасности. Аварийная система работает, как вытяжная: т. е. ее задача – оперативное удаление воздуха с вредными частицами, чтобы он не успел попасть в другие места.

Заключение

Любая вентиляционная система, независимо от ее типа, должна быть максимально функциональной и грамотно, профессионально обустроена. Только тогда на производстве или офисе, в учреждениях и жилых домах будет круглый год поддерживаться здоровый микроклимат.

Норма воздухообмена производственных помещений: таблицы, СНиПы

Содержание статьи:

Описание процесса
Циркуляция воздуха в промышленных зданиях
Определение показателя скорости
Таблица умножения
Нормативные документы по расчету воздухообмена
Нормы воздухообмена для производственных помещений
Санитарные нормы проектирования промышленных предприятий

Согласно нормативной документации: СНиП и норм безопасности при создании систем вентиляции регламентируется кратность воздухообмена, по количеству токсичных компонентов.

Описание процесса

Циркуляция воздуха при естественной вентиляции

Для эффективной расчетной характеристики воздухообмена в здании производственного назначения используется значение «кВ». Этот показатель воздухообмена представляет собой отношение общего объема воздуха, поступающего в «л» (м ³\ч) к показателю общего количества убираемой площади в помещении «Вн», (м ³ ) Расчет ведется на принятый период времени.

Если при проектировании все расчеты и сам проект организованы правильно, согласно нормам, то норма воздухообмена для производственных помещений будет колебаться от 1 до 10 единиц.

Помимо расчетных формул и теоретической базы, для определения необходимого показателя специалисты советуют проводить исследования природных условий на аналогичных действующих предприятиях, по которым имеются фактические данные по выбросам ядовитых паров, газов и т.п.

Для определения тарифного показателя используются отраслевые документы, строительные нормы и санитарные нормы.

Циркуляция воздуха в производственных зданиях

При строительстве и планировке зданий для будущих производственных нужд необходимо правильно рассчитать вентиляционные пути в помещениях и определить процесс циркуляции воздуха. Для этого необходима такая характеристика, как скорость воздухообмена, которая определяется по табличным данным о наличии в помещении отравляющих веществ: оксидов, ацетиленоксидов и др.

При расчете процесса циркуляции воздуха в здании количество выделяемой теплоты учитывается таким образом, чтобы полученное количество, превышающее норму, можно было отводить круглогодично без затруднений и препятствий.

Для снижения нормы избыточного тепла применяют аэрацию. Такой процесс получил распространение в сфере химической промышленности, например, на тепловых производствах. При этом кратность воздухообмена в теплое время года достигает 40-60 баллов за счет аэрации.

При таких показателях воздухообмена, организации дыхательных путей достигаются метеорологические нормы, предусмотренные нормами санитарии.

Так, непосредственно обустройство и возведение помещений впоследствии влияет на расчетную кратность воздухообмена, для этого предусмотрены специальные рабочие проемы, которые можно открывать, гарантируя возможность доступа рабочих к свежему воздуху и удаления неблагоприятных элементов.

Таблица относительного расхода воздуха по отраслям

Определение показателя нормы

Выполняя производственно-технологические расчеты по основным помещениям, установленное крупногабаритное оборудование не учитывается. Например, если насосные агрегаты будут установлены на основном производстве, без специализированной вытяжной вентиляции, то количество вредных газов в атмосфере будет в 6-7 раз выше лимитируемых официальными нормами.

Во вспомогательных, дополнительных производственных помещениях, кроме моечных отделений, коэффициент воздухообмена рассчитывается исходя из показателей обменного курса.

На предприятии должна быть предусмотрена система аварийной вентиляции, обеспечивающая оперативное удаление высокой концентрации вредных и ядовитых частиц из производственных помещений. Такая система актуальна при отклонении от установленных норм производственного маршрута изготовления и в аварийных ситуациях. Для исключения возможности прохождения неблагоприятных составляющих через соединительные пути в здании рекомендуется организовывать пути вывода аварийного типа без компенсационной составляющей притока.

Таблица умножения

Таблица кратности воздухообмена для производственных помещений

Нормативные документы для расчета воздухообмена

Кратность воздухообмена системы коммуникаций вытяжного зонта формируется на основании данных по промышленной безопасности и регламентированных санитарных норм. Норма воздухообмена устанавливается для конкретного помещения индивидуально, согласно проектной информации.

В СНиП, ТБ и специализированных стандартах каждой конкретной отрасли и промышленного проектирования и строительства приводятся разные сведения о периодичности воздухообмена (ежечасно). Все значения приведены в зависимости от типа производственного помещения:

дополнительные помещения вспомогательного назначения;
Зоны мастерской.

Так, соответствующий СНиП регламентирует характеристики числовых значений (расчетных) для подсобных помещений производственного типа.

Также значения кратности воздухообмена указаны в СНиП Р-92–76, для второстепенных зданий.

При постоянном образовании в промышленной зоне токсичных газов и повышении степени за кратную норму принимается максимальное установленное значение по каждому виду вредных производственных вредных выбросов.

Итак, имея в запасе значение общего объема помещения (м ³ ) и скорости воздухообмена, используя простые математические формулы, можно рассчитать необходимое количество поступающего воздуха для определенной зоны, на час.

L = n*S*H, Где:

L – требуемая производительность м3/ч;
n – кратность воздухообмена;
S – площадь помещения, м2;
N – высота помещения, м.

Нормы воздухообмена производственных помещений

Местная система снабжения

Для зданий промышленного типа предусмотрена общеобменная система вентиляции, потребности которой рассчитываются исходя из условий конкретного производства и наличия определенного количества:

тепла;
жидкость или конденсат;
вредных частиц.

При наличии в помещении оборудования с газовыми или паровыми выбросами величина необходимого воздухообмена рассчитывается с учетом выбросов:

от этого оборудования;
проложенных коммуникаций;
прилагается фурнитура.

Все необходимые показатели заложены в технической документации помещения, в остальном данные берутся из фактических параметров. Этот расчет регламентирован БЧ31-77 и соответствующим СНиП.

Если при расчетах кратность воздухообмена превышает десятикратную, необходимо внести корректировку в один из строительных разделов документов. Так, для снижения уровня образования вредных и ядовитых частиц необходимо предусмотреть дополнительные меры по периметру всего помещения.

Санитарные нормы проектирования промышленных предприятий

Согласно правилам СНиП любые неблагоприятные элементы, такие как влага и тепло, выделяющиеся в производственных помещениях, принимаются из расчетов технологической части проектной документации.

При отсутствии таких данных в технологических нормах проектирования количество выбрасываемых в помещение производственных вредных веществ может быть принято исходя из естественных фактов исследования. Искомая стоимость также указывается в паспортных бумагах приобретаемой спецтехники.

Выбросы отравляющих веществ в космос происходят через концентрированные и рассредоточенные устройства общеобменной системы вентиляции.

Расчет выбросов веществ должен предусматривать их количество, не превышающее:

Максимальное значение для города и населенных пунктов.
Показатели предельного количества в воздухе, проникающего в жилые дома через окна по принципу естественной вентиляции (30 % от нормы установленного предела концентрации вредных, ядовитых веществ в рабочей зоне).

Определение коэффициента рассеивания в рабочее пространство токсичных элементов, присутствующих на момент сброса в систему, входит в состав вентиляционного проекта предприятия. Так, согласно нормативам, в производственных помещениях при условии расхода воздуха на предмет 20 м ³ необходимо учитывать процесс подачи наружного воздуха. Значит в сумме должно быть до 30 м ³\ч на каждого в помещении субъекта. Если на одного человека приходится более 20 м ³ , количество подаваемого извне воздуха должно быть не менее 20 м ³\ч на каждый предмет.

Для рабочей зоны, в которой объем воздуха более 40 м ³ , при условии расположения вентиляционных окон и фрамуг и отсутствии токсичных элементов нормами предусматривается работающая (активная) система естественной вентиляции .

При создании проекта рабочей зоны производственно-технического назначения, в которых отсутствует естественная вентиляция, а при подаче в них наружного воздуха только посредством существующей механической вентиляции, общее количество воздуха должно быть не менее 60 м ³ / ч на предмет. Показатель может варьироваться в пределах табличных данных, но при этом быть не менее одного кратного расхода воздуха в час.

При расчетной норме кратности воздуха меньше табличной и использовании рециркуляции объем наружного потока может быть менее 60 м ³/ч на одного субъекта, но не менее 15-20% от общего расхода воздуха в системе.

Общепромышленная вентиляция Часть 4: Естественная подача/естественная вытяжка

В этой последней части нашей серии «Общая промышленная вентиляция» мы обсудим промышленное здание с системой естественной приточно-вытяжной вентиляции.

Естественная подача/естественная вытяжка – это самый простой, но и самый непонятный способ вентиляции промышленного здания.

Всем известно, что теплый воздух поднимается вверх, и это основной принцип этого метода: сделайте отверстие в стене здания, а затем сделайте отверстие в крыше здания, и тогда свежий наружный воздух естественным образом попадет внутрь. здание и более теплый внутренний воздух просто естественным образом вытекают из верхней части здания.

Проемы по бокам здания могут быть жалюзи, большими верхними дверями или съемным сайдингом здания. Затем в отверстия в кровле здания устанавливаются естественные вытяжные вентиляторы. Они имеют форму крышных вентиляционных отверстий с капюшоном, высокопрофильных моновентиляционных отверстий, которые выглядят как частично открытая раскладушка, или низкопрофильных термовентиляционных отверстий. Вентилятор с естественной вытяжкой разработан с рядом внутренних и внешних перегородок для изменения направления воздушного потока, которые позволяют теплу выходить из здания и не пропускают дождевую воду.

Этот метод называется естественной вентиляцией или самотечной вентиляцией. Она стара как мир и работает с естественными силами природы. Этот метод вентиляции считается «зеленым», поскольку для его работы не требуется электроэнергия.

Если это кажется слишком хорошим, чтобы быть правдой, это для многих объектов.

Основным недостатком естественной вентиляции является то, что для ее эффективной работы необходимо наличие ряда внешних переменных.

НЕОБХОДИМЫЕ ВНЕШНИЕ ПЕРЕМЕННЫЕ:

Высота высотного здания
Значительная разница внутренней и наружной температуры
Очень большие отверстия по периметру и геометрия вытяжных вентиляторов с естественной крышей
Постоянный преобладающий наружный ветер
Высокое здание действует как дымоход. Это позволяет теплому воздуху подниматься высоко над рабочей зоной пола и оставаться в ловушке под крышей до тех пор, пока он не сможет выйти через установленный на крыше естественный вентилятор.
Значительная разница температур внутри помещения и снаружи создает восходящий поток воздуха внутри здания. Например, печь или горн обеспечивают большую внутреннюю разницу температур по сравнению с наружными температурами окружающей среды.
Большое количество свободной площади по периметру от проема до свободной площади крыши от 1,5 до 1,0 необходимо для поступления достаточного количества наружного воздуха в здание, чтобы он мог улавливать тепло, создавать подъемную силу и, в конечном итоге, выбрасываться через естественную вытяжку через крышу. вентилятор.
Геометрия отверстий по периметру и естественных вытяжных вентиляторов крыши варьируется от продукта к продукту. Каждый из них имеет определенный коэффициент расхода, который необходимо правильно применять при проектировании системы.
Постоянный преобладающий наружный ветер нагнетает наружный окружающий воздух в здание. Он также уносит из здания естественно отработанный теплый воздух.
Если одна или несколько из этих внешних переменных отсутствуют, система естественной вентиляции не будет работать должным образом. Как табуретка на трех ножках: если отрезать одну ножку, табуретка не встанет.

Существуют отличные компьютерные программы, использующие термодинамику, поток жидкости и реальную геометрию оборудования, которые позволяют вводить переменные для моделирования ожидаемой оптимальной скорости вентиляции. Однако при изменении значения одной или нескольких из этих переменных изменяется вся модель, и общая скорость вентиляции здания может снижаться.

ПРЕИМУЩЕСТВА:

Дополнительная весовая нагрузка на крышу здания обычно не имеет значения
Высокая общая скорость воздухообмена в здании может быть достигнута, пока существуют внешние переменные
В зависимости от скорости воздухообмена температура на уровне пола, ближайшем к воздухозаборным отверстиям здания, будет максимально приближена к температуре наружного воздуха.
Крышные вентиляторы с естественной вытяжкой предназначены для предотвращения просачивания дождевой воды в здание.
Общие годовые эксплуатационные расходы практически равны нулю.

НЕДОСТАТКИ:

Скорость воздухообмена не может быть гарантирована при любых погодных условиях
В зимнее время может иметь место подача холодного воздуха вниз через естественную вытяжку через крышу
Сильные наросты, лед или снег могут создать некоторые проблемы с отклонением и, в конечном итоге, протечки, когда начинается таяние, если здание не работает круглосуточно и без выходных с постоянным выпуском горячего воздуха через крышный блок
Скопление тяжелых твердых частиц внутри естественного вытяжного вентиляционного отверстия может стать проблемой, увеличивающей вес крыши, «дождем» твердых частиц обратно в здание или вызывающим отклонение агрегата

СО ВСЕМИ ЭТИМИ ПРОЕМАМИ ПО ПЕРИМЕТРУ ЗДАНИЯ, КАК ВЕНТИЛЯЦИЯ В ЗИМНЕЕ ВРЕМЯ?

Для зимней вентиляции приточные жалюзи и двери по периметру просто закрываются. Крышные естественные вентиляторы могут быть снабжены заслонками, которые можно закрывать (или частично закрывать) зимой для поддержания тепла внутри здания. Общая скорость воздухообмена зимой снижается до нескольких раз в час, что обычно нормально.

МОЖНО ЛИ ФИЛЬТРОВАТЬ ПРИТЧНЫЙ ВОЗДУХ ДЛЯ ПОДДЕРЖАНИЯ ВНУТРЕННЕЙ ЧИСТОТЫ ЗДАНИЯ?

Нет, это нецелесообразно, потому что открытая зона естественного снабжения по периметру слишком велика, чтобы ее можно было покрыть фильтрами. Система естественной приточно-вытяжной вентиляции обычно используется в зданиях с горячими и грязными внутренними процессами, такими как кузнечные цеха, угольные электростанции и сталелитейные заводы. Фильтрация воздуха в производственных зданиях такого типа не требуется.

РЕЗЮМЕ

Естественная приточно-вытяжная вентиляция считается «зеленым» способом вентиляции промышленного здания.
Это отличный способ проветрить промышленное здание, когда соблюдаются все внешние параметры и когда не требуется гарантированная скорость воздухообмена.
При правильной конструкции он предотвращает скопление тепла за счет отвода генерируемого внутри процесса горячего воздуха «проверенным и верным/старомодным способом», используя Мать-природу, работающую с максимальной выгодой.
Годовые эксплуатационные расходы практически равны нулю.
Этот метод не является решением всех проблем промышленной вентиляции, но он занимает важное место в общем арсенале приемлемой практики промышленной вентиляции.

Если вы еще этого не сделали, ознакомьтесь с другими статьями в этом 4-частном обзоре общепромышленных методов вентиляции. Я старался быть разговорчивым, не вдаваясь в технические подробности. Это было веселое упражнение, и я надеюсь, что оно было полезным и информативным для вас.

Компания Eldridge занимается решением проблем промышленной вентиляции уже более 70 лет. Мы приветствуем возможность быть полезными для вас в этой области. Позвоните нам для бесплатной консультации и предложения.

Вентиляция крупных промышленных зданий

Требования к вентиляции промышленных зданий обусловлены производственными процессами и деятельностью, происходящей на объекте. Вентиляция для контроля температуры окружающей среды может зависеть от количества людей, процесса или хранимых материалов. Помещению может потребоваться дополнительное охлаждение, обогрев или очистка воздуха. Не менее важными для движения воздуха являются вопросы ослабления шума и решения проблем, связанных с опасными парами или потенциальной горючей пылью. При оценке всех этих параметров и возможных решений необходимо учитывать планировку и конструкцию здания – блочные, кирпичные, металлические или деревянные конструкции.

Каким бы ни был технологический процесс, будь то печь, экструдер, миксер/блендер, компрессор, большие двигатели, упаковочный цех или ремонтный цех, все они влияют на способ вентиляции здания.

Быстрые ссылки

Вентиляционное оборудование и системная интеграция Приложения для вентиляции объектов Рекомендации по проектированию вентиляции Компоненты системы вентиляции Важные критерии проектирования

«Не существует универсального шаблона для надлежащей вентиляции большого промышленного помещения. Крайне важно понимать процесс клиента, существующие компоненты вентиляции, а также их ожидания. Большинству растений требуется какая-либо форма точечной вентиляции, а также общее оборудование для вентиляции. Именно взаимодействие этих отдельных компонентов вентиляции необходимо учитывать, чтобы обеспечить правильную систему вентиляции, работающую с максимальной эффективностью и долговечностью». – Zach Fausnaught 2014

Вентиляция больших зданий

Вентиляция больших помещений имеет множество применений:

Прокатные станы
Птичники
Помещения для хранения фруктов и продуктов
Литейные заводы
Компрессорные станции сланцевого газа
Склады
Вентиляция машинного отделения

Что учитывать при проектировании больших систем вентиляции

Конструктивные соображения включают:

Воздухообмен в час (ACH)
Количество образующейся пыли, дыма и тумана
Расположение процессов, в результате которых образуется пыль, дым и туман
Оборудование для отвода тепла BTUH
Солнечные нагрузки
Государственные и/или местные постановления
Экологические соображения
Допустимые уровни шума (PNL)
Расположение оборудования на объекте
Стратификация температур воздуха на объекте
Расположение объекта
Местная погода
Потенциал опасных газов
Доступная мощность

Компоненты для проектов вентиляции больших зданий

Компоненты для системы вентиляции:

Приточные и вытяжные вентиляторы – настенные или крышные конфигурации
Глушители вентилятора охладителя
Жалюзи, заслонки и диффузоры
Корпуса фильтров с боковым доступом
Ридж Вентс
Воздухозаборные колпаки – всепогодные конструкции и конструкции «гусиная шея»
Специальные модули вентиляции SysTech
Электрические тепловентиляторы
EXP Тепловентиляторы – каталитические, электрические или водяные
Блоки HVAC
EXP Системы продувки для обнаружения газа
Блоки электрического управления

Здания могут иметь сборную стальную, кирпичную, блочную или кирпичную конструкцию, обычно с вытяжными отверстиями в крыше и стенах, с вентиляционными модулями с вентилятором, перемещающими большие объемы воздуха. Компания SysTech разработала проекты вентиляции, используя принципы воздухообмена в час, разбавления концентрированных загрязняющих веществ или улавливания источника загрязнения. В конструкциях воздухообмена и разбавления используются пассивная или естественная вентиляция, активная или механическая вентиляция.

Каждый комплект вентиляционных проектов адаптирован к имеющимся инженерным сетям, местным погодным условиям, опасному и/или взрывоопасному характеру транспортируемых газов, качеству окружающего воздуха, безопасности и комфорту труда, количеству персонала на объекте, критериям шума и особым требованиям, предъявляемым клиент. Наш пример использования компрессорной станции природного газа демонстрирует приверженность SysTech индивидуальной настройке наших систем вентиляции стальных зданий.

Важные критерии при проектировании систем вентиляции больших зданий

Важные критерии при проектировании систем вентиляции больших зданий:

Тепло. Печи, печи для термообработки, линии для нанесения покрытий, распылительные сушилки и большие компрессоры производят большие объемы тепла, которые необходимо отводить из здания для правильной работы.
Шум — Шум создается вентиляторами, выхлопами турбин и двигателей, производственным оборудованием или, возможно, строительной техникой во время строительства объекта. Нам необходимо заняться снижением уровня шума не только на объекте, но и на его воздействии на население, окружающее объект. Уровни шума на границах участка являются важным фактором в местах расположения буровых площадок. Компания SysTech решила снизить уровень шума в здании с помощью специально разработанных модулей вентиляции SysTech Lo-Noise™. Нажмите здесь, чтобы узнать больше о модулях вентиляции SysTech Lo-Noise™.
Запах — в процессе производства могут возникать запахи, которые при высвобождении неприятны для окружающих.
Пыль, дым и туман – Поддержание качества воздуха путем улавливания загрязняющих веществ, образующихся в процессе.
Газы и пары — это может быть удушающий или взрывоопасный газ, требующий учета конструкции оборудования и взрывозащиты.
Точечный обогрев или охлаждение офисных помещений внутри большего корпуса.
Другие факторы, определяющие окончательный проект, включают географическое расположение объекта, установленное оборудование, тепловые нагрузки и наличие персонала на объекте для решения возможных проблем с техническим обслуживанием.

Мы успешно справились с проблемами, связанными со многими из этих зданий, и будем рады помочь вам решить ваши вопросы по вентиляции. У нас есть опыт, необходимые компоненты, знания по установке, и мы готовы нажать на кнопку запуска.

Опциональная вентиляция крупных промышленных объектов Пошаговое руководство, осмотр или устранение неисправностей

При необходимости можем помочь удаленно! Пошаговые руководства по вентиляции крупных промышленных объектов помогут нам лучше понять масштаб проблемы вентиляции и важные пространственные ограничения, которые могут помешать конкретному методу смягчения последствий.

Позвольте SysTech стать частью вашего решения по вентиляции крупных промышленных объектов

SysTech имеет опыт разработки решений по контролю промышленного шума для широкого спектра промышленных сред. Позвоните в SysTech, чтобы обсудить ваши потребности в области вентиляции крупных промышленных объектов.

Отопление, вентиляция и охлаждение исторических зданий — проблемы и рекомендуемые подходы

КРАТКИЕ СВЕДЕНИЯ О КОНСЕРВАЦИИ

Исторический котел в рабочем состоянии. Фото: файлы NPS.

Шарон С. Парк, AIA

История механических систем
Климат-контроль и консервация
Планирование новой системы
Обзор систем HVAC
Разработка новой системы
Производительность систем и техническое обслуживание
Правила ОВКВ
Резюме и ссылки
Список для чтения
Скачать PDF

Потребность в современных механических системах является одной из наиболее частых причин проведения работ в исторических зданиях . Такая работа включает в себя модернизацию старых механических систем, повышение энергоэффективности существующих зданий, установку новых систем отопления, вентиляции или кондиционирования воздуха (HVAC) или, особенно для музеев, установку системы климат-контроля с функциями увлажнения и осушения. Решения об установке новых систем HVAC или климат-контроля часто являются результатом заботы о здоровье и комфорте жильцов, желания сделать старые здания востребованными на рынке или необходимости обеспечить специализированную среду для работы компьютеров, хранения артефактов или демонстрации музейных коллекций. К сожалению, удобству жильцов и заботе об объектах внутри здания иногда уделяется больше внимания, чем самому зданию. В слишком многих случаях применение современных стандартов комфорта внутреннего климата к историческим зданиям наносило ущерб историческим материалам и декоративной отделке.

В этом Кратком обзоре подчеркивается важность тщательного планирования, чтобы сбалансировать цели сохранения с потребностями внутреннего климата здания. Он не предназначен для использования в качестве технического руководства по расчету тоннажа или размеров трубопроводов или воздуховодов. Скорее, в этом обзоре определяются некоторые проблемы, связанные с установкой механических систем в исторических зданиях, и рекомендуются подходы к минимизации физического и визуального ущерба, связанного с установкой и обслуживанием этих новых или модернизированных систем.

Исторические здания нелегко приспособить для размещения современных точных механических систем. Тщательное планирование должно быть обеспечено на раннем этапе, чтобы гарантировать, что решения, принятые на этапах проектирования и установки новой системы, являются правильными. Поскольку новые механические и другие связанные с ними системы, такие как электрические и противопожарные, могут использовать до 10 % площади здания и 30–40 % общего бюджета на восстановление, решения должны приниматься систематически и скоординировано. Установка несоответствующих механических систем может привести к одному или всем из следующего:

большие фрагменты исторических материалов удаляются для установки или размещения новые системы.
исторических структурных систем ослаблены под тяжестью, и выдерживая вибрации от крупного оборудования.
введена в здание в составе новой системы мигрирует в исторические материалы и наносит ущерб, включая биоразложение, замораживание/оттаивание действие и поверхностное окрашивание.
внешняя облицовка или внутренняя отделка снимаются для установки новой пароизоляция и изоляция.
исторических отделок, особенностей и пространств изменены подвесными потолками коробчатыми погонами или неудачно расположенными решетками, регистрами и оборудованием.
системы, которые слишком велики или слишком малы, установлены до это четко запланированное использование или новый арендатор.

Подвесные потолки, закрывающие систему кондиционирования воздуха, также закрывают исторические окна, изменяя их пропорции и приводя к потере исторического характера. Фото: файлы NPS.

Для исторических объектов важно понимать, какие пространства, особенности и отделка являются историческими в здании, что следует сохранить и каковы реальные потребности в отоплении, вентиляции и охлаждении для здания, его жителей и его содержимого. . Системный подход, включающий планирование консервации, проектирование консервации и последующую программу мониторинга и технического обслуживания, может гарантировать успешное добавление новых систем или соответствующую модернизацию существующих систем при сохранении исторической целостности здания.

Не существует готовой формулы для определения того, какой тип механической системы лучше всего подходит для конкретного здания. Каждое здание и его потребности должны оцениваться отдельно. Некоторые здания будут настолько значительными, что необходимо будет приложить все усилия для защиты существующих исторических материалов и систем с минимальным вмешательством новых систем. В некоторых зданиях будут музейные коллекции, требующие специального климат-контроля. В таких случаях необходимо учитывать кураторские потребности, но не в ущерб историческому строительному ресурсу. Другие здания будут реабилитированы для коммерческого использования. Для них могут быть приемлемы различные системы, если сохраняются значительные пространства, функции и отделка.

Большинство механических систем требуют модернизации или замены в течение 15-30 лет из-за износа или наличия усовершенствованных технологий. Следовательно, исторические здания не должны подвергаться значительным изменениям или каким-либо иным образом жертвовать ради достижения краткосрочных системных целей.

История механических систем в зданиях включает в себя изучение изобретений и изобретательности, когда владельцы зданий, архитекторы и инженеры разрабатывали способы улучшения внутреннего климата своих зданий. Ниже приведены основные моменты эволюции систем отопления, вентиляции и охлаждения в исторических зданиях.

Восемнадцатый век

Раннее отопление и вентиляция в Америке полагались на здравые методы управления окружающей средой. Строители специально расположили дома так, чтобы зимнее солнце и преобладающий летний ветерок улавливали их; они выбрали материалы, которые могли помочь защитить жителей от непогоды, и приняли меры предосторожности против осадков и повреждения дренажных систем. Расположение и размеры окон, дверей, веранд и сам план этажа часто развивались, чтобы максимизировать вентиляцию. Отопление было в основном от каминов или печей и, следовательно, было у источника доставки. В 1744 году Бенджамин Франклин спроектировал свою «Пенсильванскую печь» с подачей свежего воздуха, чтобы максимизировать тепло, излучаемое в комнату, и свести к минимуму раздражающий дым.

В зданиях 19 века использовались крыльца, купола и навесы, чтобы сделать их более комфортными летом. Фото: файлы NPS.

Теплоизоляция была рудиментарной – часто плетень и мазок, кирпич и деревянные бруски. Уровень комфорта для жителей был низким, но относительно небольшая разница между внутренней и внешней температурой и относительной влажностью позволяла строительным материалам расширяться и сжиматься в зависимости от времени года.

Региональные стили и архитектурные особенности отражают региональный климат. В теплом, сухом и солнечном климате толстые глинобитные стены защищали от солнца и сохраняли прохладу внутри. Веранды, дворы, подъезды и высокие потолки также уменьшали воздействие солнца. Жаркий и влажный климат требовал приподнятых жилых этажей, жалюзийных решеток и ставней, балконов и внутренних дворов для лучшей циркуляции воздуха.

Девятнадцатый век

Промышленная революция впервые предоставила технологические средства для управления окружающей средой. Двойное развитие паровой энергии из угля и промышленного массового производства сделало возможным ранние системы центрального отопления с распределением нагретого воздуха или пара с использованием металлических воздуховодов или труб. Были усовершенствованы ранние котлы из кованого железа, и к концу века системы паровых радиаторов и радиаторов горячего водоснабжения низкого давления стали широко использоваться как в офисах, так и в жилых домах. Некоторые крупные административные здания нагревали воздух в печах и распределяли его по всему зданию в кирпичных дымоходах с сетью металлических труб, доставляющих нагретый воздух в отдельные помещения. В жилых домах того периода часто использовались гравитационные системы горячего воздуха с декоративными напольными и потолочными решетками.

Вентиляция стала более научной, и подача свежего воздуха в здания стала важным компонентом отопления и охлаждения. Улучшенная принудительная вентиляция стала возможной в середине века с появлением вентиляторов с механическим приводом. Архитектурные особенности, такие как веранды, навесы, оконные и дверные перекрытия, большие ажурные железные фермы крыши, мониторы крыши, купола, световые люки и фонари, помогали рассеивать тепло и обеспечивать здоровую вентиляцию.

Полая стеновая конструкция, популярная в каменных конструкциях, улучшает изоляционные качества здания, а также обеспечивает естественную полость для рассеивания влаги, образующейся внутри здания. В некоторых зданиях шлаковая крошка и битый заполнитель каменной кладки между конструкционными железными балками и сводами перекрытий с домкратными арками обеспечивали теплоизоляцию, а также противопожарную защиту. Минеральная вата и пробка были новыми источниками легкой изоляции и были предшественниками современных утеплителей из войлока и одеял.

Технологии того времени, однако, были недостаточны для создания “герметичных” зданий. Между внутренней и внешней температурами все еще была лишь умеренная разница. Частично это было связано с ограничениями ранней изоляции, почти исключительным использованием окон с одинарным остеклением и отсутствием воздухонепроницаемой конструкции. Наличие вентиляторов и опора на архитектурные особенности, такие как открывающиеся окна, купола и фрамуги, обеспечивали достаточное движение воздуха для хорошей вентиляции зданий. Строительные материалы могли вести себя довольно традиционным образом, расширяясь и сжимаясь в зависимости от времени года.

Решетка возвратного воздуха успешно спрятана за аркой. Фото: файлы NPS.

Двадцатый век

Двадцатый век стал свидетелем интенсивного развития новых технологий и концепции полностью интегрированных механических систем. Масляные и газовые печи, разработанные в девятнадцатом веке, были улучшены и стали более эффективными, а электричество стало важнейшим источником энергии для строительных систем во второй половине века. Системы принудительного воздушного отопления с воздуховодами и регистрами стали популярными для всех типов зданий и позволили архитекторам экспериментировать с архитектурными формами, свободными от механических обременений.

В 1920-х годах в крупных театрах и зрительных залах было введено центральное кондиционирование воздуха, а к середине века системы принудительной вентиляции, сочетающие отопление и кондиционирование воздуха в одном и том же воздуховоде, установили новый стандарт комфорта и удобства. Сочетание и координация различных систем сошлись в высотных зданиях после Второй мировой войны; В конструкцию здания были интегрированы комплексные системы отопления и кондиционирования воздуха, электрические лифты, механические башни, вентиляторы и полное электроосвещение.

Улучшение теплоизоляционных свойств строительных материалов. Синтетические материалы, такие как изоляция из крученого стекловолокна, были полностью разработаны к середине века. Прототипы теплоизоляционного остекления и интегральных систем ливневых окон рекламировались в строительных журналах. Герметизация оконных и дверных проемов для защиты от воздуха по периметру стала стандартной строительной деталью.

В последней четверти двадцатого века системы HVAC стали более энергоэффективными и интегрированными. Стандартной практикой стало использование пароизоляции для контроля миграции влаги, термоэффективных окон, герметиков и прокладок, прессованной тонкостенной изоляции. Новые интегрированные системы теперь сочетают в себе внутренний климат-контроль с пожаротушением, освещением, фильтрацией воздуха, контролем температуры и влажности и обнаружением безопасности. Компьютеры регулируют производительность этих интегрированных систем в зависимости от времени суток, дня недели, занятости и температуры наружного воздуха.

Хотя технологии механических систем двадцатого века оказали огромное влияние на создание комфортных исторических зданий, внедрение этих новых систем в старые здания не обошлось без проблем. Попытка соответствовать и поддерживать современные стандарты климат-контроля может на самом деле нанести ущерб историческим ресурсам. Современные системы часто перепроектированы, чтобы компенсировать присущую неэффективность некоторых материалов исторических зданий и планировки. Меры энергетической модернизации, такие как установка изоляции наружных стен и пароизоляции или герметизация действующих окон и вентиляционных отверстий, в конечном итоге влияют на производительность и могут сократить срок службы стареющих исторических материалов.

Для сложных механических систем зданий учреждений может потребоваться центральная диспетчерская. Фото: файлы NPS.

Как правило, чем больше разница между внутренней и внешней температурой и уровнем влажности, тем больше вероятность повреждения. Поскольку естественное давление пара перемещает влагу из теплой области в более холодную и сухую, на строительных материалах или внутри них в более холодной области будет образовываться конденсат. Например, слишком низкая влажность зимой может привести к высыханию и растрескиванию исторических деревянных или окрашенных поверхностей. Слишком высокая влажность зимой приводит к тому, что влага скапливается на холодных поверхностях, таких как окна, или мигрирует на стены. В результате этот конденсат портит деревянные или металлические окна и вызывает гниение стен и деревянных элементов конструкции, отсыревание изоляции и удержание влаги на внешних поверхностях. Миграция влаги через стены может вызвать коррозию металлических анкеров, уголков, гвоздей или проволочной решетки, вздутие и отслоение наружной краски, а также образование высолов и солевых отложений на наружной кладке. В холодном климате повреждения от замерзания и оттаивания могут быть вызваны чрезмерной влажностью наружных стен.

Чтобы избежать подобных повреждений исторического здания, важно понимать, как компоненты здания работают вместе как система. Методы контроля внутренней температуры и влажности, а также улучшения жилкования должны учитываться в любой новой или модернизированной системе ОВК или климат-контроля. В то время как определенные меры по модернизации энергоснабжения окажут положительное влияние на здание в целом, установка эффективных пароизоляционных материалов в исторических стенах затруднена и часто приводит к разрушению значительных исторических материалов.

Системы климат-контроля обычно классифицируются в зависимости от среды, используемой для кондиционирования температуры: воздух, вода или их комбинация. Сложность выбора, с которым сталкивается владелец или управляющий зданием, означает, что системный подход имеет решающее значение при определении наиболее подходящей системы для здания, его содержимого и его обитателей. Независимо от того, какая система установлена, это приведет к изменению внутреннего климата. Это физическое изменение, в свою очередь, повлияет на характеристики строительных материалов. Новые регистры, решетки, шкафы или другие аксессуары, связанные с новой механической системой, также визуально изменят внутренний (а иногда и внешний) вид здания. Независимо от типа или размера механической системы, владелец исторического здания должен знать перед установкой системы, как она будет выглядеть и какие проблемы могут возникнуть в течение срока службы этой системы. Потенциальный ущерб зданию и затраты владельца при выборе неправильной механической системы очень велики.

Использование здания и его содержимого во многом определяет наилучший тип механической системы. Исторические строительные материалы и технология строительства, а также размер и доступность второстепенных пространств в исторической структуре будут влиять на выбор системы. Может оказаться необходимым исследовать комбинацию систем. В каждом случае необходимо учитывать потребности пользователя, потребности здания и потребности коллекции или оборудования. Возможно, нет необходимости иметь комплексную систему климат-контроля, если объекты, чувствительные к климату, можно разместить в специальных зонах или витринах с климат-контролем. В умеренном климате центральное кондиционирование может и не понадобиться, если естественные системы вентиляции можно улучшить за счет использования открывающихся окон, навесов, вытяжных вентиляторов и других низкотехнологичных средств. Современные стандарты климат-контроля, разработанные для нового строительства, могут оказаться недостижимыми или нежелательными для исторических зданий. В каждом случае следует выбирать самый низкий уровень вмешательства, необходимый для успешного выполнения работы.

Перед выбором системы рекомендуется выполнить следующие шаги планирования:

1. Определить использование здания . Предлагаемое использование здания (музей, коммерческий, жилой, торговый) будет влиять на тип устанавливаемой системы. Количество людей и функций, которые будут размещены в здании, определяют уровень комфорта и услуг, которые должны быть обеспечены. Избегайте использования, которое требует серьезных изменений в значительных архитектурных пространствах. Какова интенсивность использования здания: прерывистое или постоянное использование, специальные мероприятия или сезонные мероприятия? Потребуются ли для использования здания новые основные услуги, такие как рестораны, прачечные, кухни, раздевалки или другие зоны, в которых образуется влага, которая может ухудшить климат-контроль в историческом пространстве? В контексте сохранения исторического наследия использование, требующее радикальной перестройки исторических пространств, неуместно для здания.

2. Соберите квалифицированную команду. В идеале эта группа должна состоять из архитектора по консервации, инженера-механика, инженера-электрика, инженера-конструктора и консультантов по консервации, каждый из которых хорошо разбирается в кодексах и местных требованиях. Если речь идет о специальном использовании (церковь, музей, художественная студия) или коллекции, следует также нанять специалиста, знакомого с механическими требованиями этого типа здания или коллекции.

Члены группы должны быть знакомы с потребностями исторических зданий и уметь сбалансировать сложные факторы: сохранение исторической архитектуры (эстетика и консервация), требования, предъявляемые к механическим системам (количественное определение нагревательных и охлаждающих нагрузок), строительные нормы и правила (здоровье). и безопасность), требования арендатора (качество комфорта, простота эксплуатации), доступ (техническое обслуживание и замена в будущем) и общие затраты для владельца.

3. Провести оценку состояния существующего здания и его систем . Какие существуют строительные материалы и механические системы? В каком они состоянии и можно ли их использовать повторно? Где расположены существующие чиллеры, бойлеры, воздухообрабатывающие агрегаты или градирни? Посмотрите на состояние всех других служб, которые могут выиграть от интеграции в новую систему, таких как электрические системы и системы пожаротушения. Где можно повысить энергоэффективность, чтобы уменьшить количество добавляемого нового оборудования, и какие исторические функции, например, ставни, навесы, световые люки можно использовать повторно? Оцените инфильтрацию воздуха через внешнюю оболочку; контролировать внутреннюю температуру и уровень влажности с помощью гигротермографов в течение как минимум года. Определите недостатки здания, площадки или оборудования или наличие асбеста, которые необходимо устранить до установки или модернизации механических систем.

4. Отдайте приоритет архитектурно значимым пространствам, отделке и элементам, которые необходимо сохранить . Важные архитектурные пространства, отделка и особенности должны быть идентифицированы и оценены с самого начала, чтобы обеспечить их сохранность. Это включает в себя важные существующие механические системы или элементы, такие как декоративные решетки радиаторов горячей воды, сложные переключатели и немеханические архитектурные элементы, такие как купола, фрамуги или крыльца. Определите несущественные помещения, где может быть размещено механическое оборудование, и второстепенные помещения, где могут располагаться оборудование и распределительные сети как на горизонтальной, так и на вертикальной основе. Соответствующие второстепенные помещения для размещения оборудования могут включать чердаки, подвалы, пентхаусы, антресоли, подвесные потолки или полости в полу, вертикальные желоба, лестничные башни, чуланы или внешние подземные своды.

Гибкие воздуховоды, показанные здесь, можно с успехом использовать в узких чердачных помещениях. Фото: файлы NPS.

5. Ознакомьтесь с местными строительными и противопожарными нормами . Владельцы или их представители должны заранее и часто встречаться с местными властями. Правовые требования должны быть проверены; например, можно ли повторно использовать существующие воздуховоды или модифицировать их с помощью демпферов? Требуется ли удаление асбеста? Какие существуют нормы и стандарты по энергетике, пожарной безопасности и безопасности, и как их можно соблюдать, сохраняя при этом исторический характер здания? Как управлять противопожарными перегородками и механическими системами между несколькими арендаторами? Есть ли потребность в заборе свежего воздуха для лестничных башен, что повлияет на внешний вид здания? Многие требования норм охраны здоровья, энергии и безопасности будут влиять на решения, принимаемые в отношении механического оборудования для климат-контроля. Важно знать, что они из себя представляют, до начала этапа проектирования.

6. Оценить варианты типа и размера систем . Необходимо разработать матрицу или технико-экономическое обоснование, чтобы сбалансировать преимущества и недостатки различных систем. Факторы, которые следует учитывать, включают отопление и/или охлаждение, тип топлива, систему распределения, устройства управления, генерирующее оборудование и аксессуары, такие как фильтрация и увлажнение. Каковы первоначальные затраты на установку, предполагаемые затраты на топливо, долгосрочное техническое обслуживание и стоимость жизненного цикла этих компонентов и систем? Используются ли части существующей системы повторно и обновляются ли они? Не следует упускать из виду преимущества дополнительной вентиляции. Каковы компромиссы между одной большой центральной системой и несколькими меньшими системами? Должна ли быть система с принудительным воздуховодом, двухтрубная система фанкойла или комбинированная система воды и воздуха? Какое место доступно для оборудования и системы распределения? Оцените уровни пожарной опасности различных видов топлива. Понимать преимущества и недостатки различных типов механических систем. Затем оцените каждую из этих систем в свете целей сохранения, установленных на этапе проектирования.

Водяные системы: водяные радиаторы, фанкойлы или радиационные трубы

Водные системы обычно называются водяными и используют сеть труб для подачи воды к радиаторам горячей воды, радиационным трубам, установленным в полах, или шкафам фанкойлов, которые могут обеспечивать как отопление и охлаждение. Котлы производят горячую воду или пар; чиллеры производят охлажденную воду для использования с фанкойлами. Термостаты контролируют температуру по зонам для радиаторов и теплых полов.

Фанкойл в подвале подает регулируемый воздух в основное помещение наверху. Фото: предоставлено Карен Суини, дом и студия Фрэнка Ллойда Райта.

Фанкойлы имеют индивидуальное управление. Теплые полы обеспечивают тишину и даже тепло, но встречаются нечасто.

Преимущества: Трубопроводные системы, как правило, легче устанавливать в исторических зданиях, потому что трубы меньше воздуховодов.

Недостатки: Однако существует риск скрытых протечек в стене или разрыва труб зимой при выходе из строя котлов. Поддоны для конденсата фанкойлов могут переливаться при неправильном обслуживании. Фанкойлы могут быть шумными.

Водяные радиаторы

Радиаторы или плинтусные радиаторы соединены между собой петлей и обычно устанавливаются под окнами или вдоль стен по периметру. Новые котлы и циркуляционные насосы могут модернизировать старые системы. Большинство трубопроводов были чугунными, хотя медные системы можно использовать, если они разделены на зоны. Доступны современные чугунные плинтусы и медные ребристые трубы. Исторические радиаторы можно восстановить.

Фанкойлы

В системах фанкойлов используются клеммные шкафы в каждой комнате, обслуживаемые 2, 3 или 4 трубами диаметром примерно 11/2 дюйма каждая. Вентилятор продувает воздухом змеевики, которые обслуживаются горячей или охлажденной водой. Каждым шкафом фанкойла можно управлять индивидуально. Четырехтрубные фанкойлы могут обеспечивать как обогрев, так и охлаждение в течение всего года. Большинство трубопроводов выполнены из стали. Блоки, не являющиеся шкафами, могут быть скрыты в шкафах или могут быть изготовлены по индивидуальному заказу, например, скамьи.

Центральные системы кондиционирования

Базовая система отопления, вентиляции и кондиционирования воздуха (HVAC) представляет собой полностью воздушную систему с однозонным приводом от вентилятора, предназначенную для распределения низкого, среднего или высокого давления. Система состоит из приводов компрессоров, охладителей, конденсаторов и печи в зависимости от того, нагревается ли воздух, охлаждается или и то, и другое. Конденсаторы, обычно с воздушным охлаждением, расположены снаружи. Воздуховоды изготовлены из листового металла или гибкого пластика и могут быть изолированы. Свежий воздух может циркулировать. Регистры могут быть предназначены для потолков, полов и стен. Система управляется термостатами; по одному на зону.

Преимущества: Канальные системы обеспечивают высокий уровень контроля внутренней температуры, влажности и фильтрации. Зонированные подразделения могут быть относительно небольшими и хорошо замаскированными.

Недостатки: Ущерб от установки системы воздуховодов без достаточного пространства может быть серьезным для исторического здания. Системы нуждаются в постоянной балансировке и могут быть шумными.

Базовая система ОВКВ

Большинство бытовых или небольших коммерческих систем состоят из основной печи с охлаждающим змеевиком, установленным в блоке, и компрессора или конденсатора хладагента, расположенных снаружи здания. Воздуховоды отопления и охлаждения обычно являются общими. Если к базовой системе HVAC добавить сложную систему увлажнения и осушения, получится полноценная система климат-контроля. Это часто может удвоить размер оборудования.

Базовая система теплового насоса/воздуха

Тепловой насос представляет собой базовую систему ОВКВ, описанную выше, за исключением метода производства горячего и холодного воздуха. Система работает по основному холодильному циклу, в котором скрытая теплота извлекается из окружающего воздуха и используется для испарения паров хладагента под давлением. Функции конденсатора и испарителя переключаются при необходимости обогрева. Тепловые насосы, несколько менее эффективные в холодном климате, могут быть оснащены катушкой электрического сопротивления.

Комбинированные воздухо-водяные системы

Эти системы популярны для реставрационных работ, поскольку они сочетают в себе простоту установки трубопроводной системы с производительностью и управляемостью канальной системы. Меньшие блоки обработки воздуха, мало чем отличающиеся от фанкойлов, могут быть расположены по всему зданию с обслуживанием от центрального котла и чиллера. Во многих случаях вода поступает из центральной станции, обслуживающей комплекс зданий.

В этой системе устранены недостатки центральной системы воздуховодов, в которых нет необходимых горизонтальных или вертикальных участков для воздуховодов. Оборудование меньшего размера может работать тише и вызывать меньшую вибрацию. Если в здании используется только один кондиционер, можно разместить все оборудование в хранилище за пределами здания и направлять в здание только кондиционированный воздух.

Преимущества: гибкость при установке с использованием труб большей длины с более короткими участками воздуховодов; Вентиляторы могут поместиться в небольших помещениях.

Недостатки: участки трубопроводов могут иметь незамеченные утечки; кондиционеры могут быть шумными.

Другие системные компоненты

Несистемные компоненты не следует упускать из виду, если они могут сделать здание более комфортным, не нанося ущерба историческому ресурсу или его коллекции.

Установка вентилятора (удачно спрятанного здесь) для усиления вентиляции может стать успешной низкотехнологичной заменой кондиционера. Фото: любезно предоставлено деревней Шелбурн.

Преимущества: компоненты могут обеспечивать приемлемый уровень комфорта без необходимости создания всей системы.

Недостатки: Точечный нагрев, охлаждение и колебания влажности могут повредить деликатные коллекции или мебель. Если желательна интегрированная система, компоненты могут обеспечить только временное решение.

Портативное кондиционирование воздуха

Большинство индивидуальных кондиционеров устанавливаются в окнах или через наружные стены, что может нанести как визуальный, так и физический ущерб историческим зданиям. Доступны более новые портативные кондиционеры, которые устанавливаются в комнате и выводят воздух прямо наружу через небольшую щель, образованную приподнятой оконной створкой.

Вентиляторы

Вентиляторы следует использовать в большинстве объектов для улучшения вентиляции. Вентиляторы могут располагаться на чердаках, наверху лестницы или в отдельных комнатах. В умеренном климате вентиляторы могут устранить необходимость установки систем кондиционирования.

Осушители

В домах без центральной системы кондиционирования воздуха осушитель может решить проблемы во влажном климате. Сезонное использование осушителей может удалить влагу из влажных подвалов и уменьшить рост грибков.

Обогреватели

Переносные лучистые обогреватели, например, на воде и гликоле, могут обеспечивать временное отопление в зданиях, которые используются нечасто или во время поломок систем. Следует соблюдать осторожность, чтобы не создать опасность возгорания из-за неправильно подключенных устройств.

При проектировании системы важно предвидеть, как она будет установлена, как можно свести к минимуму повреждение исторических материалов и насколько заметна будет новая механическая система в отреставрированных или восстановленных помещениях. Потребности в пространстве для механического оборудования часто огромны; в некоторых случаях может оказаться целесообразным искать места за пределами здания, включая наземные своды, для размещения некоторого оборудования, но только в том случае, если это не оказывает неблагоприятного воздействия на исторический ландшафт или соседние археологические ресурсы. Должны быть изучены различные средства для снижения нагревательных и охлаждающих нагрузок (и, следовательно, размеров оборудования). Это может означать незначительное снижение уровня комфорта в интерьере, увеличение количества зон климат-контроля или повышение энергоэффективности здания.

На этапе проектирования новой системы предлагаются следующие действия:

1. Установить конкретные критерии для новой или модернизированной механической системы . Новые системы должны быть установлены с минимальным ущербом для ресурса и должны быть визуально совместимы с архитектурой здания. Они должны быть установлены таким образом, чтобы их было легко обслуживать, обслуживать и обновлять в будущем. Если в зданиях есть коллекции, компьютерные комнаты, хранилища или особые условия, требующие наблюдения, должны быть установлены устройства безопасности и резервные мониторы. Новые системы должны работать в конструктивных пределах исторического здания. Они не должны производить чрезмерную вибрацию, чрезмерный шум, пыль или плесень, а также избыточную влажность, которая может повредить исторические строительные материалы. Если какое-либо оборудование будет размещено за пределами здания, это не должно повлиять на исторический вид здания или территории, а также не должно повлиять на археологические ресурсы.

2. Расставить приоритеты требований к новой системе климат-контроля . Использование здания будет определять уровень внутреннего комфорта и климат-контроля. Иногда в историческом здании можно безопасно создавать различные температурные зоны. Такой зональный подход может быть уместным для зданий со специализированным хранилищем коллекций, для зданий со смешанным назначением или для больших зданий с различными внешними воздействиями, схемами использования и графиками подачи контролируемого воздуха. Для специальных архивов, хранилищ или компьютерных залов может потребоваться климат-контроль, совершенно отличный от остальной части здания. Определите уровни температуры и влажности для жильцов и коллекций, а также требования к вентиляции между различными зонами. Определите, должна ли система работать 24 часа в сутки или только в рабочее или рабочее время. Определите, какое управление является оптимальным (ручное, компьютерное, предустановленное автоматическое или другое). Размер и расположение оборудования для обработки этих различных ситуаций в конечном итоге также повлияют на конструкцию всей системы.

Этот радиатор считается важным элементом интерьера. При любой работе по модернизации механической системы она будет сохранена и сохранена, даже если она не работает. Фото: файлы NPS.

3. Свести к минимуму влияние нового HVAC на существующую архитектуру . Критерии проектирования новой системы должны основываться на типе архитектуры исторического ресурса. Следует учитывать, является ли система доставки видимой или скрытой. Утилитарные и промышленные помещения могут быть способны принять более наглядную и функциональную систему. Более формальные, богато украшенные пространства, которые могут быть частью программы интерпретации, могут потребовать менее заметной или замаскированной системы. Канальная система должна быть установлена без разрыва или замыкания больших участков полов, стен или потолков. Следует установить систему мокрых труб, чтобы скрытые протечки не повредили важную декоративную отделку. В каждом случае необходимо оценивать не только тип системы (воздушная, водяная, комбинированная), но и ее распределение (воздуховод, труба) и внешний вид поставки (решетки, шкафы или регистры). Возможно, потребуется использовать комбинацию различных систем, чтобы сохранить историческое здание. Существующие последовательности следует использовать повторно, когда это возможно.

4. Сбалансируйте количественные требования и цели сохранения . Идеальная система может быть недостижима для каждого исторического ресурса из-за стоимости, ограничений по пространству, требований к коду или других факторов, не зависящих от владельца. Тем не менее, важные исторические пространства, отделка и особенности могут быть сохранены почти в каждом случае, даже с учетом этих ограничений. Например, если некоторые области потолка должны быть немного опущены для размещения воздуховодов или трубопроводов, они должны быть в второстепенных областях вдали от декоративных потолков или высоких окон. Если современные терминальные блоки фанкойлов должны быть видны в исторических помещениях, следует уделить внимание индивидуальному проектированию шкафов или использованию блоков меньшего размера в большем количестве мест, чтобы уменьшить их влияние. Если решетки и регистры должны быть расположены в значительных пространствах, они должны быть разработаны с учетом геометрии или размещения декоративных элементов. Все новые элементы, такие как воздуховоды, регистры, трубопроводы и механическое оборудование, должны быть установлены обратимым образом, чтобы их можно было удалить в будущем без дальнейшего повреждения здания.

После того, как система будет установлена, ей потребуется плановое техническое обслуживание и балансировка, чтобы гарантировать достижение надлежащих уровней производительности. В некоторых случаях были разработаны чрезвычайно сложные компьютеризированные системы для контроля внутреннего климата, но они по-прежнему нуждаются в контроле со стороны обученного персонала.

Спринклерная система незаметно размещается за фальшкарнизом в конце коридора. Фото: файлы NPS.

Если для ресурса важны коллекционные экспонаты и архивные хранилища, система климат-контроля потребует постоянного контроля и настройки. Резервные системы также необходимы для предотвращения повреждений, когда основная система не работает. Владелец, менеджер или руководитель по техническому обслуживанию должны быть осведомлены обо всех аспектах новой системы климат-контроля и иметь план действий до ее установки.

Регулярные учебные занятия по эксплуатации, мониторингу и обслуживанию новой системы должны проводиться как для кураторов, так и для обслуживающего персонала. Если есть кураторские причины для поддержания постоянного уровня температуры или влажности, только люди, тщательно обученные работе систем HVAC, должны иметь возможность регулировать термостаты. Неосведомленные и бессистемные попытки отрегулировать уровень комфорта или сэкономить энергию в выходные и праздничные дни могут нанести большой ущерб.

ДО:

Использование ставней, открывающихся окон, веранд, штор, навесов, тенистых деревьев и другие исторически соответствующие немеханические особенности исторических зданий снизить нагрузку на отопление и охлаждение. Рассмотрите возможность добавления чувствительного дизайна штормовые окна к существующим историческим окнам.
По возможности сохранить или модернизировать существующие механические системы: для например, повторно использовать радиаторные системы с новыми котлами, модернизировать вентиляцию внутри здания, установите надлежащие термостаты или гигростаты.
Повышение энергоэффективности существующих зданий путем установки изоляции на чердаках и в подвалах. Добавьте изоляцию и пароизоляцию снаружи стены только тогда, когда это можно сделать без дальнейшего ущерба ресурсу.
В больших помещениях сохранить декоративные элементы исторической системы. при любой возможности. Сюда входят переключатели, решетки и радиаторы. Быть творчески подходит к адаптации этих функций для работы в новой или обновленной система.
Используйте место в существующих нишах, чуланах или шахтах для новой раздачи системы.
Разработка систем климат-контроля, совместимых с архитектурой здания: скрытая система для формальных помещений, более открытые системы возможно в промышленных или второстепенных помещениях. В официальных помещениях избегайте стандартных коммерческие регистры и использовать регистры пользовательских слотов или другие менее навязчивые решетки.
Размер системы для работы в пределах физических ограничений здания. Используйте многозонные блоки меньшего размера в сочетании с существующими вертикальными шахтами, таких как многоярусные шкафы, или рассмотрите возможность размещения оборудования в подземных хранилищах, если возможно.
Обеспечьте достаточную вентиляцию технических помещений, а также все здание. Выборочно устанавливайте решетки воздухозаборников в менее заметных местах. цоколь, чердак или задние помещения.
Поддержание надлежащих уровней температуры и влажности в соответствии с требованиями без ускорения износа исторических строительных материалов. Настройте регулярные графики мониторинга.
Разработайте систему для обслуживания и замены систем в будущем.
Для особо важных зданий установить мониторы безопасности и резервные функции, такие как двойные поддоны, датчики влажности, футеровка и батарея упаковки, чтобы избежать или обнаружить утечки и другие повреждения в результате системных сбоев.
Иметь программу регулярного технического обслуживания для продления срока службы оборудования и обеспечить надлежащее исполнение.
Обучить персонал контролировать работу оборудования и действовать со знанием дела в аварийных ситуациях или поломках.
Имейте план на случай чрезвычайной ситуации как для здания, так и для любых кураторских коллекций. при серьезных неисправностях или поломках.

НЕТ:

Не устанавливайте новую систему, если она вам не нужна.
Не переключайтесь на новый тип системы (например, на принудительную подачу воздуха), если для новой системы нет достаточно места или подходящего места для ее размещения.
Не переусердствуйте с новой системой. Не добавляйте кондиционер или климат-контроль, если они не являются абсолютно необходимыми.
Не обрезайте наружные стены исторического здания, чтобы установить сквозные системы отопления и кондиционирования воздуха. Они визуально уродуют, разрушают историческую ткань, а конденсат, стекающий с таких агрегатов, может еще больше повредить исторические материалы.
Не повреждайте историческую отделку, не маскируйте исторические элементы и не изменяйте исторические пространства при установке новых систем.
Не роняйте потолки или перегородки через оконные проемы.
Не удаляйте поддающиеся ремонту исторические окна и не заменяйте их неподходящими тепловыми окнами.
Не запечатывайте работающие окна, если только они не являются частью музея, где контролируются загрязнители воздуха и пыль.
Не размещайте конденсаторы, солнечные панели, дымоходы, вентиляционные отверстия или другое оборудование на видимых участках крыш или в важных местах на объекте.
Не перегружайте конструкцию здания весом нового оборудования, особенно на чердаке.
Не нагружайте исторические строительные материалы вибрациями нового оборудования.
Не допускайте, чтобы конденсат на окнах или внутри стен гнил или раскалывал соседние исторические строительные материалы.

Обслуживающий персонал должен научиться управлять, контролировать и обслуживать механическое оборудование. Они должны знать, где хранятся руководства по техническому обслуживанию. Должны быть разработаны графики регулярного технического обслуживания для замены и очистки фильтров, вентиляционных отверстий и поддонов для сбора конденсата для борьбы с грибком, плесенью и другими организмами, опасными для здоровья. Такие наросты могут нанести вред как обитателям, так и технике. (Например, в трубопроводных системах плесень в поддонах для конденсата может заблокировать дренажные линии и привести к утечке перелива на готовые поверхности). Обслуживающий персонал также должен иметь возможность контролировать соответствующие датчики, циферблаты и термографы. Персонал должен быть обучен вмешиваться в чрезвычайные ситуации, знать, где находятся главные органы управления и кому звонить в чрезвычайной ситуации. По мере найма нового персонала им также потребуется обучение техническому обслуживанию.

В дополнение к регулярному циклическому техническому обслуживанию необходимо время от времени проводить тщательные проверки для оценки непрерывной работы системы климат-контроля. По мере старения системы ее части могут выйти из строя, и могут появиться признаки неисправности. В недостаточно проветриваемых помещениях может пахнуть затхлостью. На поверхности стен могут быть пятна, влажные пятна, пузыри или другие признаки повреждения влагой. Регулярные проверки качества воздуха, влажности и температуры должны показать, правильно ли работает система. Если есть повреждения в результате новой системы, ее следует немедленно отремонтировать, а затем тщательно контролировать, чтобы обеспечить полный ремонт.

Оборудование должно быть доступно для обслуживания и должно быть хорошо видно для удобного осмотра. Более того, поскольку механические системы служат всего 15-30 лет, сама система должна быть «обратимой». То есть система должна быть установлена таким образом, чтобы последующий демонтаж не повредил здание. В дополнение к обслуживанию резервные мониторы, которые сигнализируют о неисправном оборудовании, должны регулярно проверяться, регулироваться и обслуживаться. Должны быть разработаны контрольные списки для обеспечения того, чтобы все аспекты планового технического обслуживания были завершены, а данные сообщались управляющему зданием.

Успешная интеграция новых систем в исторические здания может оказаться непростой задачей. Соответствие современным требованиям ОВиК к комфорту человека или установка регулируемого климата для музейных коллекций или для работы сложного компьютерного оборудования может привести как к визуальному, так и к физическому повреждению исторических ресурсов. Владельцы исторических зданий должны знать, что конечный результат будет включать в себя баланс нескольких потребностей; идеальных систем отопления, вентиляции и кондиционирования воздуха не существует. При внесении изменений в исторические здания лучше всего воспользоваться советом и вкладом подготовленных специалистов, которые могут:

оценить состояние исторического здания,
оценить важные элементы, которые следует сохранить или использовать повторно,
приоритизировать цели сохранения,
понять влияние новых внутренних климатических условий на исторические материалы
интегрировать консервацию с механическими и кодовыми требованиями,
максимально использовать преимущества различных новых или модернизированных механических систем,
понимать визуальное и физическое воздействие различных установок,
определяет требования к обслуживанию и мониторингу для новых или модернизированных систем, а
план удаления или замены системы в будущем.

Слишком часто предполагаемые климатические потребности жильцов или коллекций могут нанести ущерб долгосрочной сохранности здания. При тщательном балансе между потребностями сохранения здания и внутренней температурой и влажностью жильцов можно добиться успешного проекта.

Благодарности

Автор выражает благодарность за неоценимую помощь Michael C. Henry, PE, AIA, в разработке и техническом редактировании этого Краткого обзора по сохранению. Технический обзор был также предоставлен Ernest A. Conrad, P.E. Мы также благодарим сотрудников Программы культурных ресурсов Службы национальных парков, в том числе Тома Кеохана и Кэтрин Колби, регион Скалистых гор; Майкл Кроу, Западный регион; Марк Чавес, Средний Запад; Рэндалл Дж. Биаллас, AIA, начальник отдела исторической архитектуры парка, и Джордж А. Торсен, исторический архитектор Денверского сервисного центра. Особая благодарность также выражается Майклу Дж. Ауэру из Службы технической сохранности за его редакционную помощь при подготовке этой статьи и Тиму Бюнеру за помощь с иллюстрациями.

Настоящая публикация подготовлена в соответствии с Законом об охране национального исторического наследия от 1966 г. с поправками, который предписывает министру внутренних дел разрабатывать и предоставлять информацию об исторических объектах. Служба технической сохранности (TPS) Службы национальных парков готовит для широкой публики стандарты, руководства и другие образовательные материалы по ответственному сохранению исторических памятников.

Октябрь 1991 г.

Бэнэм, Рейнер. Архитектура благоустроенной среды. Лондон: The Architectural Press, 1969.

Бернс, Джон А., AIA. Особенности энергосбережения, присущие старым домам . Вашингтон: Министерство жилищного строительства и городского развития США и Министерство внутренних дел США, 1982.

Коуэн, Генри Дж. Наука и строительство: структурный и экологический дизайн в девятнадцатом и двадцатом веках. Нью-Йорк: Джон Уайли и сыновья, 1978.

Фергюсон, Юджин С. «Исторический очерк центрального отопления: 1800–1860», в Building Early America (Чарльз Петерсон, редактор) Филадельфия: Chilton Book Co. , 1976.

Fitch, Джеймс Марстон. Американское здание: силы окружающей среды, которые его формируют. Бостон: Houghton-Mifflin Co., 1972.

Гидион, Зигфрид. Механизация берет верх — вклад в анонимную историю. Нью-Йорк: Издательство Оксфордского университета, 1948.

Мерритт, Фредерик С. Строительная инженерия и проектирование систем . Нью-Йорк: Van Nostrand Reinhold Co, 19 лет.79.

Smith, Baird M. Краткий обзор консервации 3: Энергосбережение в исторических зданиях. Вашингтон, округ Колумбия: Министерство внутренних дел США, 1978 г.

Турберг, Эдвард. История американских строительных технологий . Durham: Durham Technical Institute, 1981.

Министерство энергетики объявляет о выделении почти 83 миллионов долларов на повышение энергоэффективности зданий и сокращение счетов потребителей за электроэнергию

Министерство энергетики

13 августа 2021 г.

44 проекта будут способствовать инновациям в области строительных материалов, освещения, систем отопления и охлаждения

ВАШИНГТОН, округ Колумбия — счетов за электроэнергию и помочь достичь цели президента Байдена по нулевому выбросу углерода к 2050 году путем инвестирования в новые энергоэффективные строительные технологии, методы строительства и рабочую силу в строительном секторе США.

«Каждый год американцы тратят около 100 миллиардов долларов на бесполезную трату энергии в зданиях, установках отопления и охлаждения и т. д. — увеличивая счета за электроэнергию и ненужные выбросы, которые загрязняют наш воздух и усугубляют климатический кризис», — сказала министр энергетики Дженнифер М. Грэнхольм. . «Следуя достижениям, которые делают как существующие, так и новые здания более энергоэффективными, мы можем сэкономить деньги потребителей и уменьшить воздействие на климат мест, где мы живем и работаем».

В настоящее время на жилые и коммерческие здания приходится более одной трети ежегодных выбросов углекислого газа, изменяющего климат, в Америке, и они потребляют 40% энергии страны и 75% электроэнергии. Внедрение инноваций в области энергоэффективности является одним из наиболее рентабельных способов предотвращения стремительного роста потребления энергии по мере роста потребностей общества в энергии.

44 проекта в 20 штатах повысят энергоэффективность зданий за счет инноваций в области накопления тепловой энергии, ограждающих конструкций, освещения, отопления, вентиляции, кондиционирования воздуха, охлаждения и нагрева воды, а также за счет повышения квалификации американских специалистов по энергоэффективности с помощью тренингов, образовательные программы и другая техническая поддержка.

«Технологии служат третьей экономической волной в экономическом росте нашего штата, и сегодняшнее финансирование Университета штата Северная Дакота будет использовано для продвижения инновационных способов хранения энергии», — сказал Сенатор США Джон Хувен (Северная Дакота) . «Инвестиции в исследования для разработки рентабельных и более эффективных технологий являются ключом к удовлетворению наших растущих потребностей в энергии при одновременном использовании существующих ресурсов и более рациональном использовании окружающей среды».

«Я благодарен Министерству энергетики за постоянные инвестиции в Северную Дакоту и его усилия в области энергетики», — сказал сенатор США Кевин Крамер (Северная Дакота) . «Сегодняшняя награда поможет NDSU продвинуть свои исследования в области эффективного хранения энергии и устойчивого развития».

«Поскольку экстремальная жара и лесные пожары продолжают угрожать перегрузкой электросети Калифорнии, финансирование и поддержка этих ключевых проектов имеют решающее значение для повышения эффективности нашей энергосистемы и снижения спроса», Сенатор США Алекс Падилла (Калифорния) сказал. «Это один из многих шагов, которые нам необходимо предпринять для борьбы с усугубляющимися последствиями изменения климата. Благодаря этим различным исследовательским проектам мы на один шаг приблизились к тому, чтобы иметь возможность экономить больше энергии и экономить миллиарды долларов на ежегодных затратах на энергию».

«Буквально вчера у меня была возможность привезти министра Гранхольма в Центральную Вирджинию, чтобы продемонстрировать, как наш регион лидирует в разработке новых технологий экологически чистой энергии, строительстве энергоэффективных зданий и создании хорошо оплачиваемых рабочих мест в области экологически чистой энергии», — сказал он. Представитель США Эбигейл Спанбергер (VA-07). «Сегодняшнее объявление — волнующий момент для проекта «Стог сена» и Содружества в целом. Я с нетерпением жду возможности очень внимательно следить за ходом этого проекта и хотел бы поблагодарить Министерство энергетики США за их неизменную уверенность в будущем экологически чистой энергии Вирджинии».

«Если мы собираемся бороться с климатическим кризисом, мы должны предпринять шаги по сокращению выбросов в каждом секторе нашей экономики», — сказала представитель США Тереза Легер Фернандес (NM-03) . «Эти инвестиции помогут Нью-Мексико -эффективные строительные технологии и продвигать нашу постоянно растущую рабочую силу в области экологически чистой энергии».

«Пятый избирательный округ Джорджии является домом для новаторов, работающих над обеспечением экологической справедливости для всех», — сказала представитель США Никема Уильямс (GA-05) 9.0094 «Юго-восточный альянс по энергоэффективности — один из таких новаторов, и сегодняшняя награда позволит им помочь потребителям принимать обоснованные решения, необходимые для создания более зеленой планеты. Я благодарю госсекретаря Гранхольма и Министерство энергетики за признание этой работы».

Среди 44 проектов:

Государственный университет Северной Дакоты (Фарго, Северная Дакота) разработает новый поглощающий материал, который будет эффективно накапливать тепловую энергию.
Baryon Inc. (Уилмингтон, Делавэр) разработает инновационную систему кондиционирования воздуха, основанную на новом методе испарительного охлаждения в сочетании с осушением, которая может потреблять от 50 до 85% меньше энергии, чем традиционные системы кондиционирования воздуха.
Emerson Commercial and Residential Solutions (Сидней, Огайо) спроектирует, изготовит и проверит высокоэффективную холодильную витрину для использования в супермаркетах.
Технологический институт Нью-Джерси (Ньюарк, Нью-Джерси) спроектирует, создаст прототип, установит, испытает и оценит высокопроизводительную модернизацию жилых домов, которая может обеспечить расчетную экономию энергии на отопление и охлаждение на 30% и более.
Southeast Energy Efficiency Alliance (Атланта, Джорджия) разработает учебные материалы по системам электрифицированных зданий, таким как электрические тепловые насосы, водонагреватели с тепловыми насосами, системы зарядки электромобилей и системы хранения аккумуляторов. Эти ресурсы помогут сотрудникам узнать, как информировать потребителей о преимуществах этих технологий.

Посетите здесь для получения дополнительной информации и полного списка выбранных проектов.

Управление строительных технологий Министерства энергетики выбрало на конкурсной основе объявление о возможностях финансирования программы Buildings Energy Efficiency Frontiers & Innovation Technologies (BENEFIT). Для получения дополнительной информации о работе Министерства энергетики по улучшению зданий посетите веб-сайт Управления строительных технологий.

Миссия Управления энергоэффективности и возобновляемых источников энергии Министерства энергетики состоит в том, чтобы ускорить исследования, разработку, демонстрацию и внедрение технологий и решений для справедливого перехода Америки к нулевым выбросам парниковых газов в экономике в масштабах всей экономики не позднее 2050 года, и обеспечить, чтобы экономика чистой энергии приносила пользу всем американцам, создавая хорошо оплачиваемые рабочие места для американского народа, особенно для рабочих и сообществ, затронутых энергетическим переходом, а также для тех, кто исторически недостаточно обслуживался энергетической системой и перегружен загрязнением.

Для запросов СМИ:

(202) 586-4940 или [email protected]

Подробнее читайте на странице новостей

energy.gov
Энергетические советы для коммерческих зданий
Слушать
Бесплатные советы
Отрегулируйте термостат . Летом установите термостат на 78 градусов, когда рабочее место занято, и 85 градусов или выключите в нерабочее время. Зимой установите термостат на 68 градусов, когда рабочее место занято, и на 60-65 градусов или выключите в нерабочее время. Вы можете сэкономить до 3% за каждый градус, на который термостат поднимается летом и опускается зимой. Использование потолочных или комнатных вентиляторов улучшает циркуляцию воздуха.
Уменьшить освещение . Общее правило состоит в том, что свет должен быть выключен, когда никого нет. Выключите свет в незанятых местах, уберите лишнее освещение и выключите вывески и другие источники света, не необходимые для охраны и безопасности.
Энергосбережение с офисным оборудованием . Выключайте офисное оборудование или переводите его в режим «выключения питания», когда оно не используется. Перевод компьютеров, мониторов и копировальных аппаратов в спящий режим, когда они не используются, помогает сократить расходы на электроэнергию примерно на 40%. Не забывайте выключать оборудование в конце рабочего дня.
Используйте шторы и жалюзи . В жаркие дни задерните шторы и/или жалюзи, чтобы защитить помещение от солнца. Не забудьте закрыть двери снаружи, чтобы сохранить прохладный воздух.
Недорогие насадки
Установить эффективное освещение . Существует ряд недорогих решений, в которые бизнес может инвестировать, чтобы сделать освещение более эффективным и сэкономить деньги в долгосрочной перспективе. Например: заменить лампы накаливания компактными люминесцентными лампами, которые могут прослужить до девяти раз дольше; модернизировать люминесцентные светильники до высокоэффективного оборудования; заменить лампы накаливания в указателях выхода на светодиодные светильники. Это может снизить затраты на эти знаки до 95%.
Установить программируемые термостаты . Программируемые термостаты или таймеры могут автоматически контролировать настройки температуры и экономить энергию.
Используйте «умные» разветвители . Они обнаруживают присутствие или отсутствие офисных работников и соответственно включают или выключают подключенное оборудование.
Поддерживайте вашу систему HVAC . Регулярно выполняйте техническое обслуживание, чтобы ваши системы отопления и кондиционирования работали более эффективно.
Инвестиционные советы
Модернизация освещения . Преобразование ламп T12 и магнитного балласта в лампы T8 и электронный балласт. Установите датчики присутствия, которые могут снизить затраты на освещение до 40%. Преобразуйте освещение коридоров и частных охранных объектов в энергосберегающие лампы T12 мощностью 25 Вт. Переоборудуйте камеры телевизионного наблюдения на более новое оборудование, для которого может не потребоваться прожекторное освещение.
Утепление зданий . Установите навесы, солнцезащитные экраны или солнцезащитную пленку для окон и нанесите на крышу теплозащитное покрытие.
Установить систему управления энергопотреблением . EMS будет автоматически управлять оборудованием отопления, вентиляции и кондиционирования воздуха, а также системами освещения, чтобы максимизировать эффективность и экономию.
Купить продукты ENERGY STAR . Оборудование и продукты, сертифицированные ENERGY STAR, потребляют меньше энергии, чем другие продукты, экономят деньги на счетах за коммунальные услуги и помогают защитить окружающую среду. Установите деловую политику покупки только оборудования, сертифицированного ENERGY STAR, такого как компьютеры, мониторы и принтеры.
Советы по строительству и дизайну
Общие меры по охлаждению . Подумайте об использовании «зеленых» конструктивных особенностей. По возможности используйте испарительное охлаждение. Старайтесь использовать естественную вентиляцию и светлые поверхности. Поощряйте дневное освещение внутренних пространств в дизайне. Окружите все здания и покройте парковки деревьями, чтобы снизить температуру окружающей среды. Укажите светлые заполнители для местных подъездных дорог и тротуаров.
Ландшафтный дизайн и использование тени . Сочетайте архитектурные особенности и затенение так, чтобы минимальная часть оболочки здания подвергалась воздействию солнца. Спроектируйте озеленение вокруг здания и над парковками так, чтобы ни одна парковка не подвергалась воздействию солнца. Это не только уменьшит накопление тепла в припаркованных автомобилях, но и снизит температуру обдуваемого здания воздухом на 6-8 градусов.
Комбинированные теплоэнергетические системы . Часто существует баланс между потребностями учреждения в тепле и его потребностями в электричестве. Это согласование энергии означает, что отработанное тепло небольшого электрогенератора можно использовать для выработки электроэнергии.

ПАРАМЕТРЫ ВНУТРЕННЕГО И НАРУЖНОГО ВОЗДУХА — СНиП ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ — строительные нормативы и правила

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха. Актуализированная редакция СНиП 41-01-2003

Своды правил, ГОСТ, законы РФ по вентиляции, кондиционированию

Законодательные акты

ГОСТ, СП (национальные стандарты, своды правил)

Документы АВОК

Другие документы

Рубрики:

Нормативная документация по вентиляции | ГОСТы, СНиПЫ, нормы, правила

Строительные нормы и правила

​

​

Санитарные правила и нормы

ГОСТы

3.5. Освещение, отопление, вентиляция

Приточно-вытяжная вентиляция производственных помещений – как лучше организовать?

Естественная вентиляция

Аэрация

Искусственная (механическая) промышленная вентиляция

Приточная система

Вытяжной воздухообмен

Местная вытяжка

Система приточно-вытяжной вентиляции производственных помещений (ПВУ)

Расчет производственной приточно-вытяжной вентиляции

Где и какую приточно-вытяжную вентиляцию организовать лучше всего?

Приточно-вытяжная вентиляция с рекуперацией и теплообменником

Требования к промышленным вентиляционным системам

Устройство аварийной вентиляции в промышленных цехах

Заключение

Норма воздухообмена производственных помещений: таблицы, СНиПы

Описание процесса

Циркуляция воздуха в производственных зданиях

Определение показателя нормы

Таблица умножения

Нормативные документы для расчета воздухообмена

Нормы воздухообмена производственных помещений

Санитарные нормы проектирования промышленных предприятий

Общепромышленная вентиляция Часть 4: Естественная подача/естественная вытяжка

Вентиляция крупных промышленных зданий

Быстрые ссылки

Вентиляция больших зданий

Что учитывать при проектировании больших систем вентиляции

Компоненты для проектов вентиляции больших зданий

Важные критерии при проектировании систем вентиляции больших зданий

Опциональная вентиляция крупных промышленных объектов Пошаговое руководство, осмотр или устранение неисправностей

Позвольте SysTech стать частью вашего решения по вентиляции крупных промышленных объектов

Отопление, вентиляция и охлаждение исторических зданий — проблемы и рекомендуемые подходы

КРАТКИЕ СВЕДЕНИЯ О КОНСЕРВАЦИИ

Восемнадцатый век

Девятнадцатый век

Двадцатый век

Перед выбором системы рекомендуется выполнить следующие шаги планирования:

Водяные системы: водяные радиаторы, фанкойлы или радиационные трубы

Водяные радиаторы

Фанкойлы

Центральные системы кондиционирования

Базовая система ОВКВ

Базовая система теплового насоса/воздуха

Комбинированные воздухо-водяные системы

Другие системные компоненты

Портативное кондиционирование воздуха

Вентиляторы

Осушители

Обогреватели

На этапе проектирования новой системы предлагаются следующие действия:

ДО:

НЕТ:

Благодарности

Для запросов СМИ:

Подробнее читайте на странице новостей

Энергетические советы для коммерческих зданий

Бесплатные советы

Недорогие насадки

Инвестиционные советы

Советы по строительству и дизайну

Добавить комментарий Отменить ответ
