Здравствуйте, уважаемый читатель! Эффективность современных вентиляционных устройств во многом зависит от качества сборки её элементов. Если будет нарушена технология установки, даже при грамотно выполненном аэродинамическом расчёте не удастся изготовить надежную систему.

Важную роль играет при этом соединение воздуховодов между собой. Рассмотрим их способы, особенности применения в различных ситуациях.

Методы крепления воздуховодов

Крепят воздушные рукава чаще всего к потолку или стенам помещения, а технология крепления зависит от их типоразмеров и конфигурации.

По профилю сечения они подразделяются на прямоугольные и круглые отводы. Методы крепления применяют к ним разные.

Для крепежа прямоугольных каналов используют технологию с применением:

• Шпильки и профилей Z и L-образных форм.
• Шпильки и траверса.

Используют данные методы при монтаже тяжелых конструкций.

Для каналов круглого сечения применяют:

• Хомут и шпильку.
• Перфоленту и хомут.

Подобные способы крепежа распространены при сборке небольших систем.

Виды соединения металлических воздуховодов

Круглые отводы монтируются на следующих соединениях:

• Фланцевых.
• Ниппельных.
• Муфтовых.
• Бандажных.

Для прямоугольных каналов используются:

• Соединения на шинах.
• Реечные.
• Фланцевые.

Наряду с ними применяются классические соединения раструбом и сваркой.

Монтажная шина еврошина

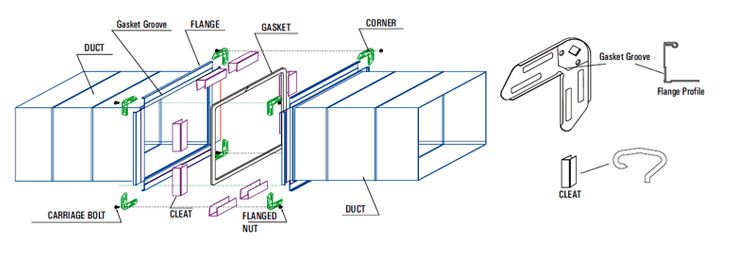

Как правило, прямоугольные воздуховоды и фасонные детали стыкуются фланцевыми соединениями, созданными на основе монтажной шины. Другие названия этой уникальной конструкции – «еврошина», шинорейка.

Представляет она собой профиль L-образной конфигурации, благодаря которой стороны короба жестко фиксируются во фланце.

Изделие производится шириной 20 и 30 мм. Для создания фланца шинорейка нарезается по размеру на четыре части, собирается с помощью уголков, вставляется в отвод и прикрепляется к нему саморезами или болтами.

Места сопряжения стыкуемых фланцев по периметру прокладывают уплотнителем или смазывают герметиком. Прилегающие фланцы соединяют между собой болтами. Для придания дополнительной плотности прилегания устанавливают через каждые 50 см по периметру узла зажимные скобы (струбцины).

Монтажные шины обеспечивают герметичное соединение, создают дополнительную жесткость в вентиляционной конструкции.

Ниппель и муфта

Эти виды соединения используются в работе с круглыми вентиляционными трубами на прямолинейных участках.

Ниппель представляет собой отрезок трубы, середину которого опоясывает выпуклое ребро.

Деталь вставляют в трубу, где она фиксируется этим выступом. На неё надевается следующий сегмент вентиляционной системы. Стыковочный узел обклеивается алюминиевым скотчем.

Основное требование к соединителю – соответствие размеров и материала параметрам собираемой вентиляции.

Муфта по сути является внешним ниппелем и отличается от него только бортиком, выступающим внутрь, и размером сечения: оно больше диаметра трубопровода. Соответственно, муфта надевается на стыкуемые отводы с внешней стороны и закрывает место сопряжения.

Схема муфтового соединения

Реечное

Реечный способ состыковки используют при монтаже прямоугольных воздуховодов, длина сторон которых составляет 40 см и меньше.

Примыкающие торцы каналов с отгибами бортов соединяют, в изгибы вставляют рейку и загоняют её на всю длину сторон. Затем стык уплотняют молотком. Способ востребован в местах, ограниченных высотой.

Недостатком реечных стыков является утечка воздуха через них. Чтобы улучшить герметичность узла, применяют уплотняющие материалы из резины или полимера.

Способ соединения прямоугольных отводов на рейке

Бандажное

Ещё одним из бесфланцевых способов соединения является стыковка каналов бандажом. Он изготавливается из тонколистовой оцинкованной стали и предназначается для сборки круглых воздуховодов малого и среднего диаметра.

Соединитель надевают на отбортованные торцы соединяемых труб, предварительно заполнив его выемку герметиком. Стягивают концы бандажа, к которым приварены угольники, струбциной или специальным приспособлением. Затем болтовым соединением закрепляют бандаж на отводах.

Схема установки бандажа: а — соединитель, б — узел стыковки; 1 —бандаж, 2 — воздуховоды

Раструбное

Самый простой и быстрый способ монтажа воздушных каналов. Отводы изготовляются слегка конусообразной формы и собираются в единую вентиляционную систему путем вставления следующего отвода в предыдущий элемент.

Для герметизации применяют герметик.

Используют при монтаже круглых воздуховодов, сборке сэндвич-дымоходов, пригоден для оборудования вытяжного канала естественной вентиляции.

Видео: трубы из нержавеющей стали, способы соединения

Как соединять пластиковые и гибкие воздуховоды

Монтаж пластиковых вентиляционных труб не представляет никаких сложностей. Для сборки пластиковых систем производителями выпускаются специально подобранные фасонные детали и переходники, подходящие по своим типоразмерам воздуховодам. Эти соединители просто вставляются друг в друга и промазываются силиконом.

Гибкие отводы в виде гофрированных каналов соединяют «алюминиевым» скотчем, винтовыми соединителями или обычными хомутами.

Отводы от компрессора соединяются быстросъемами и фитингами, которые бывают металлическими или пластиковыми.

Как соединить вытяжку с воздуховодом

Главное правило – диаметр подключаемого канала не должен быть меньше сечения выходного фланца вытяжки. Если же мощность вытяжки небольшая и возникла необходимость подключения отвода меньшего сечения, или прямоугольного канала, применяется соответствующий переходник, который надевается на выходное отверстие вытяжки. Соединения герметизируются силиконом.

Подробно монтаж пластикового воздуховода описан в данном видео

Заключение

Мы рассмотрели наиболее популярные соединения воздушных каналов. Надеемся, что представленная информация будет полезной для вас. Желаем успехов в благоустройстве вашего жилища, подписывайтесь на наши статьи, делитесь полученными знаниями в социальных сетях.

Типы соединения воздуховодов

Система воздуховодов – сборная конструкция, состоящая из различных деталей: прямых участков, фасонных частей, оборудования. Для того чтобы создать единую герметичную систему из отдельных элементов, необходимы дополнительные устройства для их совмещения.  Многообразие элементов системы вентиляции, ее сложная пространственная организация, назначение и особенности транспортируемой среды определяют способы соединения воздуховодов друг с другом.

Среди наиболее распространённых способов соединения воздуховодов можно выделить:

• Соединение на сварном фланце
• Шинорейка
• Сварное
• Ниппельное соединение (ниппель, муфта)

Фланцевое соединение (фланцы стальные для воздуховодов)

Использование фланцев при монтаже воздуховодов (вентиляционных труб) является распространённой практикой. Фланец устанавливается на воздуховоде посредством сварки, друг с другом фланцы соединяемых элементов присоединяются с помощью крепежа. Болты туго затягиваются, а гайки располагаются одинаково: все с одной стороны фланца. Нормативные документы определяют способы крепления фланцев к воздуховоду: это может быть сварка с отбортовкой, точечная сварка или использование заклепок. При этом между стальными фланцами соединяемых воздуховодов размещают уплотнительные материалы. С перечнем разрешенных для использования в этих целях материалов можно ознакомиться в  СНиП 3.05.01-85. Конечно, Использование сварных фланцев имеет ряд слабых мест: на изготовление уходит   много металла; для установки нужен дополнительный крепеж; установка фланцев и монтаж воздуховодов – сложные и длительные процессы. Несмотря на это, в некоторых случаях фланцевое соединение является незаменимым, например, при монтаже сварных воздуховодов из холоднокатаной черной стали, воздуховодов класса плотности П, воздуховодов для систем аспирации и пневмотранспорта, дымоудаления и др.



Типы фланцев

Монтаж фланца на воздуховоде

Шина монтажная (еврошина)

Монтажная шина – это оцинкованный профиль специальной формы, напоминающей букву L. Ширина одной стороны изделия может быть 20 или 30 мм. Шинорейка совместно со специальным уголком используется для соединения прямоугольных воздуховодов и соответствующих фасонных частей и присоединяется к воздуховоду саморезами. Шина придает дополнительную жесткость и обеспечивает плотное соединение деталей вентиляции. Использование еврошины позволяет ускорить процесс сборки вентиляционной системы с высокой степенью герметичности.

На стыках шины используют уплотнительную ленту или герметик. На воздуховодах, размер меньшой сторон у которых превышает 500 мм, дополнительно устанавливают монтажные скобы.

Сварное соединение

Сварка для соединения воздуховодов используется достаточно редко. Это способ требует больших трудозатрат и является непрактичным в большинстве случаев. Его применение оправдано в ситуациях, когда к плотности системы вентиляции предъявляют особо строгие требования. Примерами могут служить: вытяжка в помещениях с высокой влажностью воздуха; котельных; промывных машин; над пространствами электрических трансформаторов и проч.

Ниппельное соединение

Ниппельное соединение позволяет производить монтаж круглых воздуховодов максимально быстро. Существует два варианта ниппелей, используемых при монтаже вентканалов:

• На ниппеле. Это внутренний ниппель, его диаметр чуть меньше диаметра воздуховода, вставляется внутрь воздуховода/детали вентсистемы.
• На муфте. Это внешний ниппель его диаметр чуть больше, располагается поверх воздуховода/присоединительного патрубка фасонного элемента.



Ниппель (внутренний)

Муфта (ниппель наружный)

Простота монтажа, скорость работ и высокая надежность послужили причинами повсеместного распространения ниппельного соединения на круглых воздуховодах, если назначение, особенности и конструкция системы не определяют необходимость использования другого вида соединения.

Ниппели могут быть и прямоугольного сечения, они используется гораздо реже. Стыки ниппеля и воздуховода покрывают лентой-герметиком, как правило, алюминиевой. Могут быть установлены ниппели и другие детали вентиляционной системы с уплотнителем, в таком случае монтажная лента не нужна.


Вентиляционные отверстия (Полное руководство)

Сегодняшняя статья посвящена вентиляционным отверстиям…

Давайте начнем с проверки ваших знаний…

Сможете ли вы правильно ответить на один вопрос викторины по сантехнике?

Каково « первичное » назначение вентиляционного отверстия?

A. Улучшение дренажного потока
B. Защита уплотнений ловушек
C. Транспортировка канализационных газов наружу
D. Удаление канализационных газов

Вот подсказка… ответ не «А».

Согласно ASPE (Американскому обществу инженеров-сантехников), лучший сток является просто « вторичным эффектом » вентиляционных отверстий.

Мало кто понимает истинное назначение вентиляционного отверстия .

Чтобы помочь ответить на этот важный вопрос, взгляните на схему вентиляционных отверстий ниже:

Обратите внимание, что в ванной на первом этаже нет вентиляционных отверстий.

Когда отходы стекают в стог, они втягивают с собой воздух.

Движущийся воздух также притягивает поблизости жидкости…

Это называется эффектом пограничного слоя.

Когда отходы (синяя стрелка внизу) проходят мимо невентилируемого стока ванны, возникают колебания давления (красная стрелка).

В этом примере создается отрицательное давление.

Подобные изменения давления могут повредить уплотнения-ловушки.

Что такое ловушка?

Гидрозатвор представляет собой стоячую воду внутри P-Trap…

Этот важный гидрозатвор блокирует попадание нежелательных канализационных газов в ваш дом.

Когда колебания давления в дренажной системе становятся достаточно сильными, уплотнение сливается прямо в канализацию .

Последствие?

П-ловушка становится бесполезным куском пустого пластика, и канализационный газ попадает в дом.

Однако правильно установленный сантехнический вентиль все меняет.

Как? Вентиляционный клапан подает воздух в дренажную систему.

Введение воздуха прорывает сифон…

И драгоценная печать остается в ловушке.

Светильники, расположенные выше по течению, теперь могут протекать через слив ванны…

Почему? Потому что ловушка ванны защищена (благодаря вентиляционному отверстию).

Вот как ловушки и вентиляционные отверстия работают вместе, чтобы обеспечить безопасность вашего дома.

Помните об этом…

Основное назначение сантехнического вентиляционного отверстия — защита уплотнений ловушки.

Как сантехнические вентиляционные отверстия защищают затворы сифона?

Уравновешивая давление воздуха внутри дренажной системы.

Два вентиляционных отверстия защищают от атмосферных воздействий:

1. Сифонирование (отрицательное давление)
2. Противодавление (положительное давление)

Сифонирование (или отрицательное давление) происходит, когда атмосферное давление на стороне выпуска ловушки ниже, чем на стороне входа. В результате сифон уходит в канализацию (как в примере с ванной выше).

Противодавление (или избыточное давление) возникает, когда давление на стороне нагнетания ловушки больше, чем на входе. Уплотнение ловушки прижимается к приспособлению.

Обе силы враждебны затвору-ловушке…

Вот почему так важно, чтобы каждый сантехнический прибор имел надлежащую вентиляцию…

В противном случае вы видели последствия (на приведенной выше схеме сантехнических вентиляционных отверстий) отсутствия установки сантехнического вентиляционного отверстия.

Также стоит упомянуть вторичные преимущества сантехнических вентиляционных отверстий…

Или, как говорит ASPE, «вторичные эффекты» вентиляционных отверстий.

К дополнительным преимуществам сантехнического вентиляционного отверстия относятся:

• Улучшение стока
• Шум нижнего слива
• Канализационный газ выводится на улицу
• Канализационный сток вентилируется
• Первичная камера септика вентилируется

Но помните, основная причина установки сантехнических вентиляционных отверстий заключается в защите сифонных уплотнений… 9000 3

Глава 9 Кодекса и комментариев МПК хорошо подводит итог вентиляции:

«Если бы в дренажной системе не было ловушек, вентиляция не требовалась бы. Система будет функционировать должным образом, потому что она будет открыта для атмосферы в местах соединения арматуры, что позволит обеспечить поток воздуха».

Между прочим…

Если вы хотите увидеть примеры правильно вентилируемых светильников, ознакомьтесь с нашей коллекцией планов сантехники…

Эти планы дают вам представление о том, как объединяются дренажные и вентиляционные системы.

Узнайте подробности на этой странице.

Двигаемся дальше…

Теперь, когда вы понимаете назначение вентиляционных отверстий, давайте обсудим, как они устанавливаются…

В соответствии с правилами сантехники каждый P-Trap должен вентилироваться с помощью утвержденного «метода вентиляции».

901.2.1 IPC говорит об этом так: « Ловушки и ловушки должны вентилироваться в соответствии с одним из методов вентиляции , описанных в этой главе ».

Различные методы вентиляции:

• Обычная вентиляция (индивидуальная вентиляция)
• Общая вентиляция
• Влажная вентиляция
• Контурная вентиляция
• Комбинированная вентиляция и вентиляция
9 0094 Островная вентиляция приспособления (также известная как Островная вентиляция раковины)
• Вентиляция мусоросборника
• Однотрубная вентиляция

Важное примечание : В США нет единого сантехнического кодекса. Двумя основными кодами являются IPC (Международный сантехнический кодекс) и UPC (Единый сантехнический кодекс). Эти коды имеют много общего. Однако между этими двумя кодами также существуют большие различия. Метод вентиляции, разрешенный в одной юрисдикции, может (или не может ) быть разрешен в другой юрисдикции. Например, AAV (клапаны подачи воздуха) разрешены в юрисдикциях IPC. Однако UPC не позволяет устанавливать AAV, если только местный кодекс (орган, имеющий юрисдикцию) не одобряет.

При этом самый простой и наиболее часто используемый метод вентиляции называется:

Обычная вентиляция.

Этот метод вентиляции одобрен для всех стандартов сантехники (при условии правильной установки).

Обычная вентиляция — это когда у каждого прибора есть своя вентиляция.

Это вентиляционное отверстие называется…

Индивидуальное вентиляционное отверстие

Индивидуальное вентиляционное отверстие представляет собой одиночную трубу, которая отводит воздух в ловушку сантехнического прибора.

Вентиляционное отверстие ванны в приведенном выше примере является отдельным вентиляционным отверстием, и это отличный пример ванной комнаты с традиционным водопроводом.

Эта вентиляционная труба может выходить наружу на открытый воздух ( через крышу ) сама по себе.

Индивидуальная вентиляция через крышу

Некоторые коды, такие как IPC, позволяют подключать отдельную вентиляцию к…

AAV ( Вентиляционный клапан ).

AAV — это односторонний клапан, который позволяет воздуху поступать в дренажную систему при наличии отрицательного давления. Как только давление возвращается к норме, AAV закрывается под действием силы тяжести и перекрывает вентиляционное отверстие.

Правильно установленный AAV — это простой способ вентилирования сантехнического прибора, однако некоторые коды этого не позволяют. Перед установкой AAV проконсультируйтесь с местным строительным отделом.

Во многих случаях отдельные вентиляционные отверстия соединяются с другими отдельными вентиляционными отверстиями…

Это создает…

Вентиляционное ответвление

Вентиляционное ответвление представляет собой вентиляционную трубу, которая соединяет одно или несколько отдельных вентиляционных отверстий либо с вентиляционной трубой, либо с вентиляционной трубой.

Вентиляционная труба или вентиляционная труба, в конечном счете, выходит наружу и выходит на открытый воздух через крышу.

Высота над крышей, на которой заканчивается вентиляционное отверстие, определяется местными сантехническими нормами.

Общая вентиляция

Общая вентиляция представляет собой индивидуальную вентиляцию, которая соединяется на пересечении двух рукавов ловушки.

Общая вентиляция (подключение на одном уровне)

Это удобный способ вентилирования двух сантехнических приборов с помощью одной вентиляционной трубы.

Обычно светильники устанавливаются «бок о бок» или «спина к спине».

Например, двухместный умывальник или умывальник, соединенный спиной к спине.

Common Vent

Wet Vent

A Wet Vent — это труба, которая одновременно служит и дренажной, и вентиляционной трубой…

Это самое основное определение.

Обычный влажный вентиль, где туалет «влажно вентилирует» туалет.

Влажная вентиляция — отличный способ сделать ванную комнату водопроводной с помощью одного вентиля.

Это также популярный выбор среди профессионалов, потому что он быстр, эффективен и требует меньшего количества фитингов, чем обычная ванная комната.

Оба основных сантехнических кодекса допускают влажную вентиляцию. Тем не менее, каждый код имеет особые требования к размерам, поскольку труба действует как дренаж и вентиляционное отверстие.

Чтобы увидеть примеры ванных комнат с мокрыми вентиляционными отверстиями (вместе с правильными размерами)…

Посмотрите ванные № 13, 14, 15, 16 и 17 в нашей электронной книге со схемами сантехники для ванных комнат.

Подробная информация на этой странице >>

Два основных типа влажных вентиляционных отверстий:

1. Горизонтальные влажные вентиляционные отверстия
2. Вертикальные влажные вентиляционные отверстия

Приведенные выше схемы включают оба типа.

Имейте в виду, что влажная вентиляция закреплена за светильниками, относящимися к одной группе ванных комнат в UPC.

Или в IPC один должным образом установленный влажный вентиляционный клапан может вентилировать две группы ванных комнат. Это предполагает, что обе ванные комнаты находятся на одном этаже.

Вентиляция контура:

Как IPC, так и UPC допускают вентиляцию контура (глава 9). Это эффективный метод вентилирования батареи сантехнических приборов с помощью одного вентиля. Вентиляционное отверстие соединяется между двумя верхними приборами. Вентиляционный контур может обслуживать от 2 до 8 приборов.

Сантехнические нормы также требуют установки предохранительного клапана при возникновении следующих условий:

1.) Четыре или более туалетов подсоединяются к горизонтальному отводу с вентиляцией контура; и
2.) Отводной дренаж с вентиляцией контура соединяется с дренажной трубой, принимающей стоки от приборов на верхнем этаже (см. приведенную выше схему сантехнических вентиляционных отверстий и сверьтесь с местными нормами).

Интересно, что вентиляция контуров существует с 1920-х годов. Доктор Рой Хантер даже включил вентиляцию контура в Отчет по сантехнике строительных материалов и конструкций BMS66, опубликованный в 1919 году.40.

Комбинированная канализационно-вентиляционная система (CWV):

Специальный метод вентиляции, использующий горизонтальную влажную вентиляцию одной или нескольких раковин, трапов в полу, туалетов или питьевых фонтанчиков с помощью общей канализационной и вентиляционной трубы.

Размер этой трубы увеличен, чтобы обеспечить свободное движение воздуха (над напорной линией дренажа). Из-за увеличенного размера трубы система CWV теряет свои характеристики самоочищения (самоочистки). Чтобы предотвратить засорение дренажа, правила сантехники ограничивают, какие приборы могут использовать эту систему… разрешены только приборы, производящие «отходы». Туалеты, писсуары и медицинские раковины запрещены.

У IPC и UPC совершенно разные требования к комбинированным системам отходов и вентиляции. См. Раздел 915 для тех, кто находится в IPC. Или в UPC, раздел проверки 910 вместе с Приложением B для подробных примечаний.

Версия IPC 2018 года не разрешает использование раковин с измельчителями пищевых отходов, однако версия IPC 2021 разрешает использование измельчителей пищевых отходов. Это недавнее изменение дает установщикам (в соответствующих юрисдикциях) простой способ проветрить островные раковины.

Вентиляционное отверстие для островной раковины

У этого вентиляционного отверстия много названий: петлевое вентиляционное отверстие, островное вентиляционное отверстие, островное вентиляционное отверстие для раковины, носовое вентиляционное отверстие и петлевое вентиляционное отверстие в Чикаго. IPC называет этот метод вентиляции Island Fixture Venting .

Если невозможно установить отдельный вентиль, потому что раковина не расположена рядом со стеной, возможным решением является островной вентиль для раковины. Этот вентиляционный клапан отличается от обычного индивидуального вентиляционного отверстия тем, что он смещен горизонтально ниже края уровня залива раковины.

Оба кода допускают островные вентиляционные отверстия, но имейте в виду, что этот метод вентиляции ограничен определенными приборами, расположенными «9».0009 на острове ».

В IPC к таким приспособлениям относятся раковины, туалеты и кухонные раковины в жилых помещениях. Раковина также может иметь мусоропровод и/или посудомоечную машину (см. 916.1).

UPC ограничивает островную вентиляцию сифонами для островных раковин и «подобного оборудования». См. раздел 909 для получения дополнительной информации.

Вентиляция дымохода

Вентиляция дымохода представляет собой особый метод вентилирования, подпадающий под действие раздела 913 МПК.

Обратите внимание : UPC не разрешает вентиляцию дымовой трубы.

Общая идея вентиляции сточных труб заключается в том, что приспособления (кроме унитазов и писсуаров) используют негабаритные сточные трубы в качестве вентиляционных отверстий.

Эта система ограничена только « отходами ». Туалеты и писсуары не должны сливаться в стог отходов.

Кроме того, для увеличения стека используется специальная таблица в коде.

Вертикальные и горизонтальные смещения не допускаются и также требуется полноразмерная вентиляция дымовой трубы.

Вентиляционная труба для отходов (только IPC)

Эту систему также называют многоэтажной вентиляцией дымовой трубы, одноярусной системой Филадельфии и многоэтажной вертикальной влажной вентиляцией. Но опять же, IPC называет этот метод вентиляции Waste Stack Vent.

Вентиляция одной трубы:

Этот метод вентиляции похож на вентиляцию дымовой трубы в сочетании с комбинированным методом отходов и вентиляции (CWV). Эта система основана на большой дренажной трубе и больших ответвлениях, которые служат как дренажом, так и вентиляционным отверстием.

Этот способ вентилирования был добавлен в МПК в 2012 году, однако массовой популярности он не получил, так как существует множество особых правил и ограничений. Дополнительную информацию см. в разделе 917 МПК.

В UPC однотрубные вентиляционные отверстия встречаются редко. Приложение C в UPC требует, чтобы зарегистрированный профессиональный проектировщик разработал проект, прежде чем устанавливать одноступенчатую вентиляцию.

Это подводит итог этой статье о вентиляционных отверстиях для сантехники…

Если вы хотите узнать больше о вентиляции и сантехнике в целом, у нас есть бесплатное обучение ниже…

4 Различные типы вентиляционных труб

Вентиляционные трубы, также известные как водопроводные вентиляционные трубы, водопроводные вентиляционные отверстия или вентиляционные трубы, представляют собой тип сантехнического оборудования, который часто сбивает с толку новых домовладельцев. Эти приспособления, по сути, являются чем-то, что есть в водопроводной системе любого дома, наряду с дренажными трубами, линиями подачи, канализационными трубами и так далее.

Итак, что такое вентиляционная труба, что она делает, как она работает и что вам нужно знать и что с ней делать? Давайте рассмотрим все это ниже.

Что такое вентиляционная труба?

Вентиляционные трубы являются неотъемлемой частью любой водопроводной и дренажной системы, даже если они не транспортируют воду или жидкость. Вместо этого, в то время как линии подачи подают воду в ваш дом, а дренажные трубы отводят сточные воды, система вентиляции регулирует давление воздуха в водопроводной системе вашего дома.

Итак, хотя мы редко о них задумываемся, если вообще задумываемся, водопроводная или вентиляционная труба — это то, что предотвращает скопление канализационных газов, неприятные запахи от проникновения в наши дома, образование вакуума в канализации и возникновение проблем, и гораздо более.

По сути, эта простая вертикальная труба — это то, что приводит в действие всю водопроводную систему вашего дома. Однако существует несколько типов вентиляционных труб, в зависимости от конкретных особенностей вашей системы. Вот основные сведения, которые вам нужно знать о каждом типе.

Различные типы сантехнических вентиляционных труб

1.

Настоящая вентиляционная труба

Настоящие вентиляционные трубы — это самый простой и распространенный тип сантехнической вентиляционной трубы. они выпускают весь лишний воздух из вашей водопроводной системы.

Поскольку они вертикальные, через них не проходит вода, а выходит только воздух. Однако они могут быть легко заблокированы птичьими гнездами, листьями и другим мусором, и это главное, на что следует обратить внимание при их использовании — подробнее об этом ниже.

2. Общий вентиляционный канал

Несмотря на то, что они называются «общие вентиляционные каналы», это не то, что мы обычно называем вентиляционными трубами. Вместо этого этот тип вентиляционного отверстия соединяет два отдельных приспособления, которые были установлены на противоположных сторонах стены, например, раковину с ванной или унитазом и так далее.

Два светильника обычно соединяются с вентиляционной трубой с помощью санитарного креста, и цель этого вентиляционного отверстия состоит в том, чтобы регулировать воздух, проходящий между двумя светильниками, и помогать направлять его к настоящему вентиляционному отверстию и из вашего дома.

3. AAV – впускной клапан

Впускные клапаны представляют собой специальные вентиляционные отверстия, которые открываются всякий раз, когда канализационная система начинает опорожняться. Цель AAV состоит в том, чтобы пропустить воздух внутрь водопроводной системы и, таким образом, использовать гравитацию, чтобы предотвратить попадание вредных газов из водопроводной системы в ваш дом.

4. Вспомогательная вентиляционная труба

Вспомогательная вентиляционная труба или труба повторной вентиляции представляет собой вентиляционную трубу, которая размещается за арматурой и дренажными линиями. Его цель состоит в том, чтобы просто подбежать и подключиться к настоящему вентиляционному отверстию, аналогично тому, как работают обычные вентиляционные отверстия.

Как видите, то, что мы называем «истинным вентиляционным отверстием», на самом деле является основным и основным типом вентиляционного отверстия, о котором мы здесь говорим, при этом большинство других подтипов функционируют только для поддержки истинного вентиляционного отверстия и помогают направлять к нему воздух. Клапаны AAV являются исключением, поскольку они работают противоположным образом — они позволяют воздуху уравновешивать систему, а не одновременно впускают и выпускают воздух.

Засорение вентиляционных отверстий и другие проблемы с вентиляционными отверстиями, на которые следует обратить внимание

Основная проблема, которой следует опасаться при работе с вентиляционными трубами, — это засорение вентиляционных отверстий. Это часто случается с основным вентиляционным отверстием на крыше, но мусор всех видов может стать причиной возникновения ловушек и засоров вдоль дренажной линии и связанных с ней вентиляционных отверстий.

Если где-либо в вашей водопроводной системе засорится вентиляционное отверстие, вы можете ожидать появления любого из следующих 7 признаков:

1. Более низкое давление воды в подающих трубах, поскольку забитое вентиляционное отверстие препятствует выходу воздуха и избыточному воздух в водопроводной системе задерживает воду в трубах.
2. Снижение давления в канализации тоже по той же причине – застоя воды из-за избытка воздуха в системе.
3. Булькающие звуки, исходящие из вашей водопроводной системы, потому что и вода, и воздух не могут проходить через вашу водопроводную систему.
4. В канализацию возвращаются сточные воды – это происходит потому, что давление воздуха и воды в вашей системе настолько велико, что воде некуда деваться, кроме как обратно через канализацию.
5. Очиститель канализации не может устранить проблемы с давлением воды. В большинстве случаев мы тянемся к вантузу или очистителю канализации, когда у нас возникают проблемы с давлением воды, потому что мы подозреваем, что мусор забил сам слив, а не вентиляционные трубы. Однако в последнем случае простой очиститель канализации не поможет, потому что в канализации нечего чистить — это просто вода и воздух.
6. Пустые и сухие бачки унитаза — мы привыкли, что это происходит из-за протекающего бачка унитаза, но то же самое может произойти, если у вас забит вентиляционный канал. Итак, если вода в вашем резервуаре для воды внезапно начала уменьшаться или полностью исчезла, и нет утечек, которые могли бы вызвать проблему, рассмотрите вместо этого проверку забитого вентиляционного отверстия трубы.
7. Неприятный запах, исходящий из вашей водопроводной системы – засоры и засоры любого рода могут привести к неприятному запаху, исходящему из ваших стоков, и то же самое происходит после забитого вентиляционного отверстия трубы. Что еще хуже, эти ядовитые газы часто не просто неприятны, но и опасны для вашего здоровья и здоровья вашей семьи.

Примерами таких газов являются аммиак и сероводород с их отвратительным запахом тухлых яиц. Другим примером такого опасного канализационного газа является метан — он бесцветен и не имеет запаха, поэтому вы не можете поймать его в одиночку. Однако он часто будет сопровождаться другими запахами, так что это еще одна причина действовать немедленно.

Вот почему было бы идеально, если бы вы никогда не допустили, чтобы ситуация стала настолько плохой, и действовали бы в соответствии с любыми другими знаками из этого списка.

Однако, если вы пропустили их и из ваших стоков начал исходить неприятный запах, важно действовать немедленно и вызвать профессионального сантехника.

Помимо закупорки вентиляционных отверстий, вы можете столкнуться с некоторыми другими случайными проблемами, такими как ржавчина и поломка, но они встречаются реже и менее серьезны. Когда дело доходит до сантехнических вентиляционных труб, блокировки и засоры действительно являются главными вещами, на которые следует обратить внимание.

Как обслуживать, предотвращать и устранять засоры вентиляционных труб?

К сожалению, в зависимости от того, как настроена ваша система, вы мало что можете сделать лично, кроме вызова профессионального сантехника. Большинство засоров в вентиляционной системе трубы происходит в верхней части истинного вентиляционного отверстия, то есть на крыше вашего дома. Если эта область легко и безопасно доступна, вы сможете пойти туда и проверить наличие мусора, птичьих гнезд, куч листьев и других возможных проблем.

В самых простых случаях устранить засорение вентиляционного отверстия можно так же просто, как проткнуть вентиляционное отверстие длинной палкой или прочистить его водяным шлангом. Однако в других случаях вам может понадобиться более профессиональное оборудование.

Если ваша крыша недоступна или небезопасна, настоятельно рекомендуется вызвать профессионального сантехника. Такие услуги могут быть дорогими в зависимости от того, где вы живете, но они могут значительно облегчить весь процесс, сэкономить вам много времени и усилий, а также устранить любой риск падения с крыши.

Что касается технического обслуживания и предотвращения засорения, то на самом деле это больше вопрос установки надлежащих колпачков на вентиляционную трубу, чтобы в нее не попадали листья, мусор и птичьи гнезда.
