Воздуховоды для вентиляции: виды, различия, особенности монтажа
Вентиляционные каналы отвечают за циркуляцию свежего воздуха в зданиях. Планируя обустройство системы вентиляции, стоит уделить особое внимание выбору воздуховодов — от этого зависит технология монтажа, экономичность и надежность комплекса. Не знаете, какие вентиляционные каналы подойдут лучше и почему? Мы поможем вам в этом вопросе. В статье представлена подробная классификация различных типов вентканалов, обозначена специфика их использования и монтажа.
Что такое воздуховод?
Воздуховоды — «кровеносные сосуды» вентиляционной сети. На профессиональном сленге их также называют вентиляционными каналами, «рукавами», магистральной сетью вентсистемы. Именно благодаря им свежий воздух поступает в помещение, а отработанный — удаляется. В зависимости от выполняемых задач устройства могут отличаться по конструкции, параметрам, материалу изготовления и другим характеристикам. Воздуховоды применяются при монтаже вентиляционной системы в жилых домах, в промышленных и коммерческих помещениях, а также в зданиях общественного назначения. Зачастую в одной сети используют несколько типов воздуховодов, которые образуют сложную сеть с различными ответвлениями.
Основные виды и отличия
Вентиляционный канал — это элемент, который можно классифицировать двумя способами. Первое деление касается его формы. Различают три типа вентиляционных каналов:
- Прямоугольные. Их чаще всего используются в промышленных, производственных или бытовых помещениях. Изделия отличаются компактными габаритами и способны пропускать большой воздушный поток;
- Круглые. Являются наиболее распространенным типом воздуховодов в жилищном строительстве. Просты в установке, но требуют тщательной теплоизоляции при монтаже. Круглые вентиляционные каналы из пластика отличаются небольшим диаметром, что упрощает задачу монтажа во встроенных каналах;
- Овальные. Компромисс между прямоугольными и круглыми вентиляционными каналами. Они требуют гораздо меньшей изоляции и отличаются большей пропускной способностью, чем круглые воздуховоды.
Также вентканалы классифицируются по виду материала, из которого они выполнены:
- жесткие воздуховоды чаще всего изготавливаются из стали и цинка. Как правило, они используются в промышленных зданиях, реже — в жилищном строительстве. Их рекомендуют из-за их высокой прочности и устойчивости к различным механическим факторам. Недостатком является слабая звукоизоляция. Ее уровень следует повышать за счет использования различных типов глушителей;
- полужесткие вентканалы занимают промежуточное положение между жесткой и гибкой конструкцией. Они органично сочетают в себе эластичность гибких конструкций с высокой прочностью жестких воздуховодов. Полужесткие вентканалы дешевле жестких аналогов и их проще монтировать. Имеют следующий недостаток: после однократного растяжения повторно не сжимаются и не возвращают прежнюю форму;
- гибкие изготавливаются из алюминиевой фольги толщиной от 45 до 70 микрон, армированной спирально намотанной стальной проволокой. Пластик в основном используется для изготовления фурнитуры и других элементов, входящих в систему вентиляции.
Долгое время при установке вентиляции отдавали предпочтение гибким и жестким каналам. На сегодняшний день все большую популярность приобретают системы на основе гибких пластиковых воздуховодов небольшого сечения.
Особенности изготовления воздуховодов
По конструктивному исполнению вентиляционные компоненты можно разделить на следующие категории:
- прямошовные изделия выполняются из стального листа стали толщиной 0,55-1,2 мм и длиной 1,25 м. Могут быть круглыми и прямоугольными. В последнем случае шов размещается на сгибе, чем обеспечивается добавочная жесткость конструкции;
- спирально-сварные воздуховоды изготавливаются из стальных лент с антикоррозийным покрытием. Имеют толщину от 0,8 до 2,2 миллиметров и длину без ограничений. Поскольку сварка стыков производится внахлест, изделия имеют прочный шов;
- спирально-навивные обладают способностью равномерно распределять воздушные массы, передвигающиеся с высокой скоростью. Их используют при прокладке приточно-вытяжной вентиляции при строительстве промышленных, коммерческих и крупных жилых объектов.
Чаще всего их производят из оцинкованных стальных лент, которые имеют толщину 0,5-1 мм, ширину около 130 мм и произвольную длину. Могут навиваться в ленту либо в кольцо. Последний вариант считается более качественным, но и более дорогим.
Спирально-навивной воздуховод считается самым эффективным.

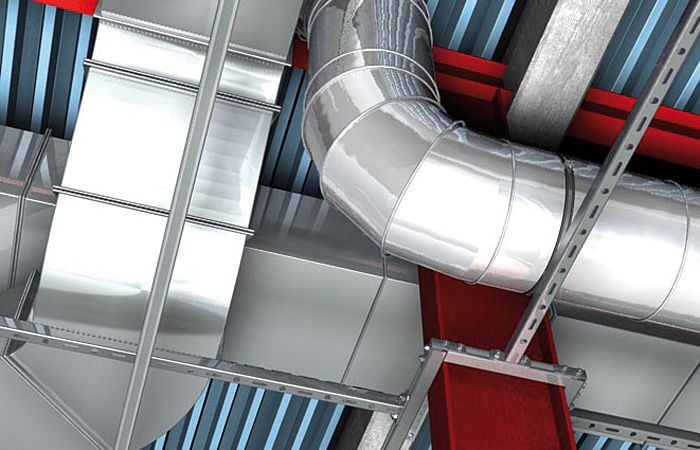

Особенности монтажа для каждого типа воздуховодов
Схема прокладки вентканалов должна содержать минимум соединений. Монтаж элементов выполняется двумя способами:
- фланцевое соединение. Детали с фланцами, расположенными по краям, скрепляют саморезами или заклепками, расположенными на расстоянии 20 см друг от друга. Для большей прочности швы можно заваривать. Для герметизации необходимо уплотнять резиновыми прокладками;
- бесфланцевый метод заключается в соединении деталей ребром жесткости из металлических полос. Этот способ считается более экономичным, так как позволяет быстро собрать конструкцию с минимальным использованием дополнительных элементов.
Монтаж жестких воздуховодов производят в следующей последовательности:
- Система делится на несколько блоков.
Длина каждого не более 15 метров. - На всех участках размечаются места крепления.
- В этих локациях просверливают отверстия необходимого диаметра.
- К ним прикреплены винты. Стыки обрабатываются специальным скотчем или герметиком.
- Выполняется сборка соединительных элементов и вентканалов в одно устройство, которая фиксируется хомутами и другими деталями.
- Сборную конструкцию поднимают и подвешивают на подставке или другом оборудовании.
- Элемент подключается к ранее выполненному вентиляционному участку, при этом стыки обязательно должны быть заделаны по диаметру.
Сборка системы из гибких или полужестких элементов несколько проще, так как в этом случае проще делать изгибы. Важно не забыть тщательно заклеить швы. Основные моменты:
- при размещении канала следует избегать его близости к системам отопления;
- радиус изгиба должен соответствовать двойному диаметру канала или превышать его;
- крепление секций осуществляется с помощью пластиковых хомутов, фольгированной ленты, подвесок, хомутов;
- все соединения должны быть тщательно загерметизированы;
- при прокладке системы через стену нужно использовать специальные переходники — гильзы.
Монтаж воздуховодов может производиться как с утеплителем, так и без него. Теплоизоляция предотвращает образование конденсата в подающих магистралях, поэтому ее рекомендуется использовать при прокладке элементов вентиляции в неотапливаемых помещениях или на открытом воздухе.
Если канал установлен в комнате, где важно снизить уровень шума (офисе, спальне, детской), то стоит подумать о звукоизоляции. Хороший эффект достигается за счет использования каналов с большой толщиной стенки, а также обертывания элементов конструкции звукопоглощающими материалами.
Виды соединений воздуховодов
Согласно нормативным документам (СНиП 41-01-2003 и МГСН 3.01.01) круглые швеллеры из оцинкованной стали изготавливаются диаметром 100, 125, 140, 160, 180, 200, 225, 250-2000 мм. Параметры прямоугольных элементов колеблются от 100 до 3200 мм.
В одной системе вентиляции можно использовать детали с разной конфигурацией и параметрами. Для их соединения используются всевозможные элементы: тройники, отводы, переходники.
Чтобы правильно выбрать размер изделия, необходимо знать расчетное значение скорости воздуха. В помещениях с естественной вентиляцией этот показатель не должен превышать 1 м/с, с принудительной — 3-5 м/с. Для каждого объекта нужно рассчитать количество подаваемого воздуха. При расчете необходимо ориентироваться на нормативную документацию — СНиП 41-01-2003 и МГСН 3.01.01.
Основные ошибки при монтаже воздуховодов
Монтаж установки без профессиональной технической документации чреват последствиями: система может работать неэффективно и не обеспечивать качественного воздухообмена.
Основные ошибки:
- Монтаж системы без проекта. Проектная документация, подготовленная с учетом технических требований и параметров помещения гарантирует корректную и долгосрочную работу системы воздухообмена без лишних затрат на реконструкцию.
- Непрофессиональная установка вентиляционных каналов. Воздуховоды должны быть устроены как можно проще, без резких изгибов.
Соединения должны быть плотными и прочными, чтобы избежать потерь тепла. - Вентиляционные решетки установлены слишком низко. Элементы должны располагаться на расстоянии не более 15 см от потолка, где скапливается большинство загрязнителей воздуха.
- Неправильно подобранные диаметры воздуховодов. При установке вентканалов их диаметр должен уменьшаться по мере удаления от вентилятора, рекуператора или приточно-вытяжной установки. По этой причине диаметр вторичных каналов должен быть меньше диаметра основных.
Подробнее об этих и других ошибках монтажа вентсистем.
Монтаж вентиляции лучше всего производить на основании профессиональной технической документации, в которой будут учтены:
- достаточное количество свежего воздуха и его эффективный обменом между помещениями;
- оптимальное распределение точек притока и оттока;
- устройство сети вентиляционных каналов, адаптированных к техническому помещению;
- размещение приточно-вытяжной установки в наиболее подходящей локации;
- сведение к минимуму гравитационных вентиляционных отверстий, вызывающих нежелательные потери энергии.
При правильном монтаже и эксплуатации система способна прослужить долгие годы. Оптимально, если установка основана на компонентах с хорошими антистатическими, антибактериальными и противогрибковыми свойствами, не пачкается, не ржавеет и не ухудшает свои параметры со временем.
На что обращать внимание при выборе воздуховодов?
Воздуховоды могут монтироваться снаружи или внутри опорной поверхности:
- внешние вентканалы прокладываются по фасадам. Отличаются гибкой схемой монтажа и простотой обслуживания. Систему можно доработать или расширить в любой момент. Минусы: потребность в теплоизоляции, уязвимость ко внешним факторам, нарушение эстетики фасада;
- встроенные «погружают» в опорную поверхность – стену, плиту перекрытия, балку, шахту. Основные достоинства этого решения — максимальная прочность и компактность конструкции. Канал не занимает место внутри помещения, экономя полезное пространство. Недостаток — заложить их можно на этапе строительства.
Сложно модифицировать в дальнейшем. Трудно обслуживать.
В ряде случаев систему вентиляции оборудуют внешними и внутренними воздуховодами, пользуясь преимуществами первого и второго варианта. Такая схема упрощает расчет воздуховодов, предоставляя возможность перестроить систему под любые «правила» воздухообмена.
Заключение
Профессиональный монтаж вентиляционного оборудования на промышленном или коммерческом объекте — гарантия качественный реализации проекта и безупречной работы системы. Выбор надежного подрядчика при монтаже инженерных коммуникаций — залог качества работ, экономия денег и нервов. Нужна помощь в проектировании, подборе и монтаже систем воздухообмена? Обращайтесь к специалистам нашей компании по телефону горячей +7 (495) 055-72-55 или закажите бесплатную консультацию, заполнив форму обратной связи на сайте. Мы всегда готовы помочь и проконсультировать по самым сложным вопросам!
Что выбрать: пластиковые или стальные воздуховоды?
Для обеспечения каждого помещения в здании свежим воздухом требуется правильно подобрать элементы вентиляционной системы.
Востребованными вариантами стали воздуховоды из пластика и оцинкованной стали. Оба материала соответствуют технологическим требованиям. Но у них есть важные различия, поэтому важно определиться, какое решение лучше для создания вентиляционной системы.
- Пластиковые воздуховоды
- Пластиковые воздуховоды
- Пластиковые воздуховоды
ПРЕИМУЩЕСТВА ПЛАСТИКОВЫХ ВОЗДУХОВОДОВ
Полипропиленовые воздуховодные каналы — надежное решение для зданий любого назначения. Они отличатся следующими преимуществами:
- Гарантируют герметичное соединение сети воздуховодов из любого количества элементов. Они подходят для создания разветвленной системы в большом здании.
- Гладкие стенки обеспечивают свободное прохождение воздушного потока с минимальным сопротивлением. Это гарантирует комфортные условия в помещениях.
- Изоляционные характеристики. Такие конструкции практически не передают звук, поэтому шум от работы вентиляторов не доставляет дискомфорта.
- Малый вес гарантирует простой монтаж. Для пластиковых воздуховодов нет необходимости монтировать поддерживающие конструкции.
- Стойкость к коррозии, обеспечивающая длительное использование. Дополнительных затрат на обслуживание не потребуется.
Элементы воздуховодов имеют круглое или прямоугольное сечение, они легко подбираются по размеру в соответствии с особенностями дома. Полипропилен не применяется для организации дымоудаления из-за невысокой огнестойкости.
ОСОБЕННОСТИ ИЗДЕЛИЙ ИЗ ОЦИНКОВАННОЙ СТАЛИ
Стальные оцинкованные воздуховоды отличаются прочностью и относительно устойчивы к коррозии благодаря специальному покрытию, они рассчитаны на длительное использование. Их применяют в промышленных и жилых зданиях, металл используется для создания каналов дымоудаления.
У металлических воздуховодов немало преимуществ, но есть и ряд минусов. Стоит отметить низкие тепло- и шумоизоляционные качества. По таким вентиляционным каналам отлично передается звук, поэтому шум вентилятора или воздушного потока разносится по зданию.
При этом конструкции имеют большой вес, что усложняет монтаж и ограничивает возможности применения в жилых строениях.
СРАВНЕНИЕ ПЛАСТИКОВЫХ И СТАЛЬНЫХ ВОЗДУХОВОДОВ
Хотя оба варианта применяются в жилых, промышленных и административных зданиях для создания приточно-вытяжной вентиляции, пластиковые воздуховоды имеют лучшие эксплуатационные характеристики. Они отличаются длительной эксплуатацией, их проще устанавливать. Такие изделия обеспечивают надежную звукоизоляцию, что выгодно отличает от металлических каналов. При этом они предлагаются по привлекательной стоимости, в результате реализация проекта повышенной сложности не потребует необоснованных затрат. Это надежное решение, которое учтет максимум требований заказчика.
8 августа 2021
Другие статьи
Разновидности гальванических ванн
Гальванические ванны широко применяются в промышленности для электрохимической обработки поверхностей различных деталей.
Сфера применения химических ёмкостей
Оптимальным решением для химических емкостей являются полимерные материалы.
Сегодня используется широкий спектр марок полимеров, позволяющих добиться нужного уровня химической стойкости и долговечности.
Технология производства воздуховодов
Современные воздуховоды производятся на автоматизированном производстве с применением ЧПУ. За счет высокой степени автоматизации достигается минимизация дефектов и неточностей, обеспечивается строгое соответствие заданным параметрам и…
Пластиковые баки: виды и область применения
Пластиковые баки — вид промышленных емкостей для хранения и транспортировки разных жидкостей и веществ, как на производстве, так и в бытовых условиях.
Применение полипропилена в пищевой промышленности
Полипропилен является вторым по уровню спроса полимером на рынке России, уступая только полиэтилену. В пищевой промышленности материал находит широкое применение для …
Правила монтажа воздуховодов
Монтаж воздуховодов – ответственная и сложная задача, от качества выполнения которой напрямую зависит уровень комфорта в помещении.
Ошибки при монтаже могут привести к понижению КПД системы вентиляции…
что лучше выбрать?
В настоящее время индустрия вентиляционного оборудования еще не остановилась в своем развитии, а постоянно движется вперед, в результате чего буквально ежегодно появляются новые технологии и разработки, позволяющие совершенствовать воздухораспределительные системы и процессы. Так, сейчас все большую популярность на климатическом рынке набирают тканевые воздуховоды, которые постепенно вытесняют металлические. А ниже вы можете найти подробное сравнение металлических и тканевых воздуховодов, а также обсуждение различий и особенностей обеих систем.
Сравнение стоимости тканевых и металлических воздуховодов
По статистике, полученной нами при сравнении проектов вентиляции на разных предприятиях, цены на металлические воздуховоды на 30% выше, чем на аналогичные тканевые. В стоимость входят монтажные работы, комплектующие и само изделие.
| Тип вентиляции | Логистика, хранение |
Нагрузка, Установка |
Техническое обслуживание | Расходы на оборудование и техническое обслуживание, 9 евро0012 | ||||||
| Транзит | Поставка | Выхлоп | Воздуховоды | Логистика, хранение | Установка | Техническое обслуживание | Общая стоимость | |||
|
Воздуховоды металлические |
Воздуховоды металлические |
Воздуховоды металлические |
356 м 3 | 14 600 кг | Специализированный компания |
85 138 | 1 956 | 32 252 | 3 120 | Максимальная стоимость 122 466 |
|
Воздуховоды металлические |
Текстиль |
Воздуховоды металлические |
171 м 3 | 7 100 кг | Специализированная компания, Прачечная |
48 040 | 1 023 | 18 255 | 2 357 | Экономия 43% 69 675 |
|
Текстиль |
Текстиль |
Воздуховоды металлические |
37 м 3 | 1 900 кг | Специализированная компания, Прачечная |
39 268 | 479 | 7 921 | 489 | Экономия 61% 48 157 |
|
Текстиль |
Текстиль |
Текстиль |
3,4 м 3 | 775 кг | Прачечная | 38 908 | 279 | 3 743 | 346 | Экономия 65% 43 276 |
Расчет выполнен по запросу подрядчика в качестве бюджетной альтернативы обычным воздуховодам из оцинкованного металла.
Общая длина транзитных воздуховодов – 430 м. Общая длина перфорированных (раздаточных) воздуховодов – 712 м. Эффективный выбор между тканевыми и металлическими воздуховодами.
| Элемент для сравнения | Тканевые воздуховоды | Воздуховоды металлические |
| Распределение воздуха | Равномерное распределение воздуха – важная особенность тканевых воздуховодов. Воздушные потоки равномерно распределяются по помещению через диффузоры за счет возможности нанесения перфорации различного диаметра по всей поверхности воздуховода. Размер и площадь перфорации рассчитываются исходя из особенностей каждого конкретного помещения. | Нет возможности управлять скоростью воздуха через штатные диффузоры в стальных воздуховодах. |
| Сквозняки воздуха | Еще одной важной особенностью тканевых воздуховодов является отсутствие сквозняков, т.к. на тканевых воздуховодах применяется микроперфорация, по которой воздух проходит с очень низкой скоростью.
|
Сквозняки воздуха на производстве – причина дискомфорта и опасности для здоровья человека. Именно такие сквозняки и являются настоящей трудностью использования металлических воздуховодов. |
| Использование и обслуживание | Для очистки тканевых диффузоров просто снимите их и постирайте в обычной промышленной стиральной машине. Ткань не теряет своих свойств и характеристик после стирки. | Металлические системы очень сложно (и дорого) демонтировать и устанавливать при каждой чистке, а также их приходится дезинфицировать при зависании. Для такой работы нужно нанести химикат на внутренние стенки воздуховода в условиях высокого давления. Данные работы выполняются специально обученным персоналом с использованием дорогостоящего оборудования, что значительно увеличивает стоимость обслуживания металлического воздуховода. |
| Сборка и разборка | Небольшой вес конструкции является причиной того, что тканевые воздуховоды монтируются на тросы или направляющие профили, что позволяет крепить их к различным поверхностям без изменения конструктивных элементов здания.
Тканевый воздуховод соединяется с тросом или направляющей при помощи специального тканевого подвеса, что позволяет регулировать высоту установки системы на любом участке. Специальные пластиковые держатели позволяют перемещать систему по всей длине помещения и осуществлять монтаж и демонтаж конструкции из одной точки. |
Из-за большого веса металлические воздуховоды монтируются только к несущим конструкциям или к конструкциям, армированным металлической арматурой, что создает дополнительную нагрузку на здание. Перед монтажом металлических воздуховодов необходимо убедиться, что поверхность, на которую будет крепиться система, достаточно надежна. Вес самой вентиляционной конструкции усложняет все процессы доставки и монтажа. Если металлические воздуховоды уже установлены, то их удаление из вентиляционной системы будет крайне трудоемкой операцией. В отличие от текстильных воздуховодов, металлические невозможно снять из одной удобной точки. |
| Индивидуальный дизайн | Текстильные воздуховоды подходят под дизайн интерьера. Это еще одно преимущество систем TEXAIR. В зависимости от интересов заказчика мы можем предоставить на выбор различные варианты дизайна и широкую цветовую гамму. А наши воздуховоды с неоновой подсветкой способны придать вашему объекту элемент эксклюзивности своим неповторимым видом. Такое дизайнерское решение, несомненно, обеспечит повышенное внимание посетителей к любому помещению. | Металлические воздуховоды отличаются монотонным «безжизненным» видом, способным пробудить эмоции меланхолии и уныния. Любые варианты творческого и даже художественного визуального оформления таких воздуховодов близки к нулю. |
| Расходы | Имея тканевые воздуховоды, вам не нужны традиционные решетки, т.к. текстиль уже включает нестандартные элементы распределения воздуха без лишних шумовых эффектов.
Доставка тканевых воздуховодов к месту монтажа также требует значительно меньших финансовых затрат, чем в случае с металлическими |
Работа с металлическими воздуховодами увеличивает затраты по сравнению с тканевыми вариантами на каждом этапе работ.
Включает в себя стоимость каждого компонента системы, а также стоимость установки, доставки и всех других операций по установке и обслуживанию воздуховода. |
| Вес | Текстильные воздуховоды намного легче металлических.
Максимальная плотность материала около 600 г/м², поэтому средний вес погонного метра воздуховодов обычно не превышает одного килограмма. Позволяет крепить воздуховоды к самонесущим конструкциям, где неприемлемо использование традиционных систем. |
Относительно большой вес металлического воздуховода затрудняет транспортировку, сборку и установку на месте.
Кроме того, тяжелые воздуховоды создают дополнительную нагрузку на крышу здания. |
| Конденсация и связанные с ней проблемы | Еще одним преимуществом тканевых конструкций является отсутствие риска образования конденсата. Благодаря свойствам ткани и перфорации на поверхностях не образуется влага, которая является почвой для появления различных микроорганизмов. |
Конденсат в металлических трубах – большая проблема. Из-за особенностей строения на поверхностях стальных диффузоров образуется конденсат, что со временем приводит к коррозии и появлению микроорганизмов. Если ваше производство связано с необходимостью обустройства чистого помещения, то монтаж металлических воздуховодов специалисты не рекомендуют. |
| Коррозионная стойкость | Для изготовления воздуховодов TEXAIR использует химически стойкие и инертные к большинству компонентов воздуха материалы. А для эксплуатации в агрессивных средах, или на предприятиях, где к оборудованию предъявляются повышенные требования к характеристикам материалов, TEXAIR использует специальные ткани. | Несмотря на попытки использовать в металлических воздуховодах сплавы, наименее подверженные коррозии, полностью решить эту проблему коррозии не удалось. |
| Создание шума | Тканевые воздуховоды в первую очередь отличаются отсутствием гула и вибраций при работе. |
Металлические воздуховоды отличаются вибрацией и своим особым гулом при работе, что не лучшим образом сказывается на состоянии людей, находящихся в непосредственной близости от каналов воздуховодов. А вибрация повреждает здания и снижает надежность самого воздуховода. |
| Шумоподавление | Шум, создаваемый вентилятором и воздушным потоком, гасится самими тканевыми воздуховодами благодаря их шумопоглощающим свойствам. | Металл не способен поглощать шум, создаваемый потоком воздуха и вентиляционной установкой. Так что не рекомендуется устанавливать такие диффузоры в помещениях, где работают люди. |
| Огнестойкость | Воздуховод может быть изготовлен из гибкого огнестойкого материала со специальным силиконовым покрытием, выдерживающим температуру до 380°С | Металлические воздуховоды, несмотря на то, что не горят, все же могут деформироваться под воздействием огня. |
| Гигиеничность | Текстильные воздуховоды могут работать при более высоких скоростях воздуха, чем металлические, и имеют гладкую внутреннюю поверхность. По этой причине в воздуховодах во время эксплуатации не образуется слой пыли. Ткани, используемые в производстве, имеют гигиенический сертификат, проверены и одобрены, не вызывают аллергических реакций, а, соответственно, полностью безопасны и пригодны для использования на различных объектах. |
Потенциально опасной ситуацией является то, что система металлических воздуховодов создает зону, в которой могут поселиться грызуны или насекомые. Такое часто случается, если не проводить регулярную санитарную обработку. Плюс вредители могут легко перемещаться по помещению через металлический «коридор». |
| Диапазон температур | От -50°С до +380°С | От -30°С до +200°С |
| Срок службы | Срок службы тканевых воздуховодов более 10 лет при соблюдении правил эксплуатации. | Металлические воздуховоды начинают ржаветь после 3-5 лет активной эксплуатации. |
| Устойчивость к физическим повреждениям | Тканевый воздуховод легко повредить острым предметом. |
Металлические воздуховоды имеют высокую механическую прочность |
| Простота ремонта | Несмотря на прочность ткани, при работе воздуховода возможны механические повреждения. В этом случае достаточно будет просто зашить поврежденный участок, и система продолжит нормально работать. | Если поврежден металлический участок воздуховода, то необходимо разобрать конструкцию и устранить повреждение, а иногда и заменить поврежденный участок. |
Конструкции и материалы воздуховодов
Воздуховод представляет собой специальную систему каналов. Его конструкция предполагает наличие клапанов, поддерживающих движение воздуха в нужном направлении. Имеются воздуховоды для перемещения воздуха в помещение (приточная вентиляционная система) или из помещения (вытяжная). Приточные предназначены для постоянной подачи свежего воздуха, а вытяжные для своевременной утилизации использованного воздуха.
Воздуховоды, как правило, бывают двух видов – металлические и тканевые.
Они отличаются не только способом изготовления, но и особенностями монтажа и эксплуатации.
Тканевые воздуховоды
Тканевые воздуховоды изготавливаются из высокотехнологичных тканей с особыми физико-химическими свойствами, которые подбираются для каждого конкретного проекта в соответствии с назначением и условиями эксплуатации системы. Тканевые воздуховоды, в зависимости от требований заказчика, могут быть выполнены разной длины, формы и цвета. Использование тканей при строительстве воздуховодов началось около 30 лет назад, а широкое распространение такие решения стали применять последние 10 лет.
Воздуховоды металлические
Металл – традиционный материал для изготовления воздуховодов для систем вентиляции как промышленных объектов, так и жилых домов. Обычно для их производства используется сталь (черная, оцинкованная, нержавеющая). Для промышленных воздуховодов чаще всего используют черную сталь, ведь этот материал отличается высокими показателями огнеупорности и долговечности.
Физические свойства этого металла гарантируют высокую жесткость конструкции, а герметичность такого воздуховода обеспечивают сварные швы.
Металлический или тканевый воздуховод – что лучше выбрать в итоге?
В результате сравнительного анализа металлических и текстильных воздуховодов очевидные преимущества на стороне текстильных воздухораспределительных систем. Тканевые воздуховоды – отличная замена громоздким металлоконструкциям старого образца. Благодаря свойствам ткани, легкости конструкции, простоте монтажа и обслуживания можно получить уникальную систему, которая практически по всем параметрам во много раз превосходит металлические конструкции и снижает финансовые затраты. И это несмотря на то, что учтены не все преимущества и особенности тканевых и металлических диффузоров.
А опыт ведущих мировых брендов – производителей различной продукции, постоянно решающих вопрос оснащения своих объектов новыми системами вентиляции – подтверждает тот факт, что на сегодняшний день текстильные воздуховоды выиграли конкуренцию металлическим во всех направлениях сравнения.
Фитинги воздуховодов, воздуховодов, вентиляции, фитинги и заглушки
Перейти к основному содержанию
Shop Talk
| |
Эксперты по техническому обслуживанию автопарка 1-800-558-2808
- История заказов
- Мои списки
- Импорт файла
- Автоматический повторный заказ
- Каталог
Сортировать по Популярность Марка А-Я Марка Z-A Описание А-Я Описание Z-A Пункт 0-9 Пункт 9-0 От новых к старым От старых к новым
1 – 50 из 50 результатов
ПОСТАВКА ПЛАСТИКА
Пластиковая торцевая заглушка из ПВХ типа I, диаметр фитинга для воздуховода 4 дюйма, длина фитинга для воздуховода 3-1/8 дюйма
#920904-4 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Резиновое уплотнительное кольцо Nordfab для воздуховодов, диаметр фитинга для воздуховода 8 дюймов, длина фитинга для воздуховода 8 дюймов
#922586-9 | Упак.
Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Колено 90 градусов из оцинкованной стали Ductmate, диаметр фитинга воздуховода 6 дюймов, длина фитинга воздуховода 9 дюймов
№ 915038-8 | Упак. Кол-во:1
Цена загрузки…
ГРИНШИМ
Оцинкованная сталь Greenseam 9Колено 0 градусов, диаметр фитинга воздуховода 12 дюймов, длина фитинга воздуховода 16 дюймов
#922983-9 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Колено 90 градусов из оцинкованной стали Ductmate, диаметр фитинга воздуховода 8 дюймов, длина фитинга воздуховода 11 дюймов
№ 912701-8 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Переходник Ductmate из оцинкованной стали, диаметр фитинга для воздуховода 6 x 4 дюйма, длина фитинга для воздуховода 6 дюймов
№ 920721-6 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Переходник Ductmate из оцинкованной стали, диаметр фитинга для воздуховода 7 x 6 дюймов, длина фитинга для воздуховода 6 дюймов
#911439-1 | Упак.
Кол-во:1
Цена загрузки…
ГРИНШИМ
Хомут из оцинкованной стали Greenseam с демпфером, диаметр фитинга для воздуховода 6 дюймов, длина фитинга для воздуховода 5 дюймов
#924657-5 | Упак. Кол-во:1
Цена загрузки…
ГРИНШИМ
Колено 90 градусов из оцинкованной стали Greenseam, диаметр фитинга воздуховода 6 дюймов, длина фитинга воздуховода 9 дюймов
№ 924334-2 | Упак. Кол-во:1
Цена загрузки…
ГРИНШИМ
Колено 90 градусов из оцинкованной стали Greenseam, диаметр фитинга воздуховода 14 дюймов, длина фитинга воздуховода 17-1/2 дюйма
#924192-3 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Колено 90 градусов из оцинкованной стали Ductmate, диаметр фитинга воздуховода 5 дюймов, длина фитинга воздуховода 8 дюймов
№ 914720-4 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Ручной взрывозатвор Nordfab: размер воздуховода 4 дюйма, длина 5 1/2 дюйма, ширина 5 1/4 дюйма
№ 920955-7 | Упак.
Кол-во:1
Цена загрузки…
НОРДФАБ
Шаровой шарнир из оцинкованной стали Nordfab, диаметр фитинга для воздуховода 6 дюймов, длина фитинга для воздуховода 11-3/4 дюйма
#920247-3 | Упак. Кол-во:1
Цена загрузки…
ПОСТАВКА ПЛАСТИКА
Пластиковая торцевая заглушка из ПВХ типа I, диаметр фитинга воздуховода 12 дюймов, длина фитинга воздуховода 2–3/4 дюйма
#920615 | Упак. Кол-во:1
Цена загрузки…
ПОСТАВКА ПЛАСТИКА
Пластиковая торцевая заглушка из ПВХ типа I, диаметр фитинга для воздуховода 8 дюймов, длина фитинга для воздуховода 2–3/4 дюйма
#920465-1 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Ductmate Полиэтилен, стальная соединительная втулка, диаметр фитинга для воздуховода 4 дюйма, длина фитинга для воздуховода 3-1/2 дюйма
#924334-3 | Упак. Кол-во:1
Цена загрузки.
..
НОРДФАБ
Переходник для шланга из нержавеющей стали Nordfab, диаметр фитинга для воздуховода 4 дюйма, длина фитинга для воздуховода 4 дюйма
№ 926318-7 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Хомут Nordfab из нержавеющей стали, диаметр фитинга для воздуховода 12 дюймов, длина фитинга для воздуховода 21 дюйм
№ 927606-9 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Хомут Nordfab из нержавеющей стали, диаметр фитинга для воздуховода 6 дюймов, длина фитинга для воздуховода 12-1/2 дюйма
#920321-8 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Колено 90 градусов из оцинкованной стали Nordfab, диаметр фитинга воздуховода 8 дюймов, длина фитинга воздуховода 26-1/4 дюйма
#922593-7 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Торцевая заглушка Nordfab из нержавеющей стали, диаметр фитинга для воздуховода 8 дюймов, длина фитинга для воздуховода 2-1/4 дюйма
№ 918792-5 | Упак.
Кол-во:1
Цена загрузки…
НОРДФАБ
Отвод Nordfab из оцинкованной стали, диаметр фитинга для воздуховода 8 дюймов, длина фитинга для воздуховода 25 дюймов
#922587-1 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Хомут Nordfab из оцинкованной стали, диаметр фитинга для воздуховода 4 дюйма, длина фитинга для воздуховода 9-7/8 дюймов
#927607 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Хомут Nordfab из оцинкованной стали, диаметр фитинга для воздуховода 6 дюймов, длина фитинга для воздуховода 12-1/2 дюйма
#925562-7 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Хомут Nordfab из оцинкованной стали, диаметр фитинга для воздуховода 8 дюймов, длина фитинга для воздуховода 14-1/2 дюйма
#922586-8 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Фланцевый адаптер Nordfab из оцинкованной стали, диаметр фитинга для воздуховода 16 дюймов, длина фитинга для воздуховода 5 дюймов
№ 927788-7 | Упак.
Кол-во:1
Цена загрузки…
НОРДФАБ
Машинный переходник Nordfab из оцинкованной стали, диаметр фитинга воздуховода 6 дюймов, длина фитинга воздуховода 4 дюйма
#925562-8 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Тройник из оцинкованной стали Nordfab, диаметр фитинга для воздуховода 8 дюймов, длина фитинга для воздуховода 16 дюймов
#922586-7 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Nordfab Оцинкованная сталь с внутренним вырезом, диаметр фитинга для воздуховода 12 x 6 дюймов, длина фитинга для воздуховода 12 дюймов
#925562-6 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Переходник из оцинкованной стали Nordfab, диаметр фитинга для воздуховода 12 x 4 дюйма, длина фитинга для воздуховода 14 дюймов
№ 927607-1 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Переходник из оцинкованной стали Nordfab, диаметр фитинга для воздуховода 10 x 8 дюймов, длина фитинга для воздуховода 8 дюймов
#922587-2 | Упак.
Кол-во:1
Цена загрузки…
НОРДФАБ
Переходник Nordfab из оцинкованной стали, диаметр фитинга для воздуховода 8 x 4 дюйма, длина фитинга для воздуховода 10 дюймов
№ 922177-5 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Колено 45 градусов из оцинкованной стали Nordfab, диаметр фитинга воздуховода 8 дюймов, длина фитинга воздуховода 15-1/4 дюйма
#922670-6 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Колено 90 градусов из оцинкованной стали Nordfab, диаметр фитинга воздуховода 6 дюймов, длина фитинга воздуховода 14 дюймов
#920247-4 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Регулируемый ниппель из оцинкованной стали Nordfab, диаметр фитинга для воздуховода 8 дюймов, длина фитинга для воздуховода 11 дюймов
#922587-3 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Регулируемый ниппель из оцинкованной стали Nordfab, диаметр фитинга для воздуховода 10 дюймов, длина фитинга для воздуховода 10-7/8 дюймов
№ 919027-3 | Упак.
Кол-во:1
Цена загрузки…
НОРДФАБ
Быстроразъемный воздуховод Nordfab из оцинкованной стали, диаметр фитинга 6 дюймов, длина фитинга воздуховода 59-1/4 дюйма
#926299-6 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Быстроразъемный воздуховод Nordfab из оцинкованной стали, диаметр фитинга 12 дюймов, длина фитинга воздуховода 58-3/4 дюйма
#922983-8 | Упак. Кол-во:1
Цена загрузки…
НОРДФАБ
Быстроразъемный воздуховод Nordfab из оцинкованной стали, диаметр фитинга 8 дюймов, длина фитинга воздуховода 59 дюймов
#922587 | Упак. Кол-во:1
Цена загрузки…
ГРИНШИМ
Тройник из оцинкованной стали Greenseam, диаметр фитинга для воздуховода 6 дюймов, длина фитинга для воздуховода 13 дюймов
№ 926302-2 | Упак. Кол-во:1
Цена загрузки…
ГРИНШИМ
Переходник из оцинкованной стали Greenseam, диаметр фитинга для воздуховода 14 x 8 дюймов, длина фитинга для воздуховода 8 дюймов
№ 924192-2 | Упак.
Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Торцевая заглушка из оцинкованной стали Ductmate, диаметр фитинга воздуховода 6 дюймов, длина фитинга воздуховода 2 дюйма
№ 917769-9 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Торцевая заглушка из оцинкованной стали Ductmate, диаметр фитинга воздуховода 6 дюймов, длина фитинга воздуховода 2 дюйма
#917770 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Манжета Ductmate из оцинкованной стали с демпфером, диаметр фитинга воздуховода 4 дюйма, длина фитинга воздуховода 5 дюймов
№ 919329-8 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Манжета Ductmate из оцинкованной стали с демпфером, диаметр фитинга воздуховода 8 дюймов, длина фитинга воздуховода 5 дюймов
#920144-6 | Упак. Кол-во:1
Цена загрузки…
ВОЗДУХОВОД
Труба Ductmate из оцинкованной стали с защелкой, диаметр фитинга для воздуховода 12 дюймов, длина фитинга для воздуховода 60 дюймов
#920742-6 | Упак.
