Схема вентиляции в хрущевке: устройство, схема, частые проблемы и их устранение

устройство, схема, частые проблемы и их устранение

К хрущевкам относят постройки 60-70 годов прошлого века, которые проектировались по ускоренной программе и не рассчитаны на длительную эксплуатацию. С развитием технологий в квартирах стали использоваться современные оборудования, на работу которых не рассчитана вентиляция хрущевок. Это стало основной причиной частой неисправности вентсистем.

Содержание

1. Как устроена вентиляция в хрущевке
2. Частые проблемы
3. Основные схемы вентиляции в хрущевках
4. Вентиляция на кухне с газовой колонкой
5. Вентиляция в ванной и туалете
6. Как улучшить вентиляцию своими руками?
7. С применением вентилятора
8. С применением вытяжки
9. Приточный клапан
10. Чистка вентиляционных каналов

Как устроена вентиляция в хрущевке

Вентсистема малоэтажных хрущевок рассчитана на работу в естественной окружающей среде. Принцип работы основан на перемещении воздушных масс от квартиры на улицу, вытягивая с помещения грязный тяжелый воздух, и втягивая свежий. Архитектура вентсистемы включает несколько каналов с выходами в комнату каждого этажа.

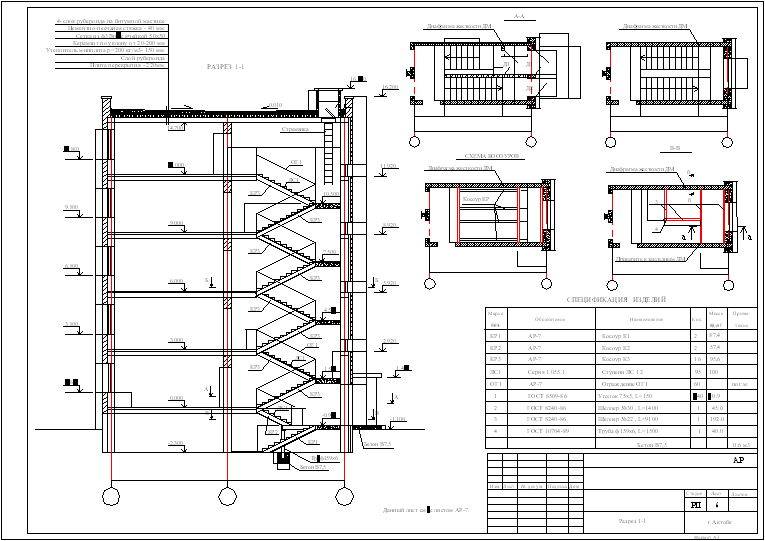

Схема вентиляции в хрущевке



Планировка квартир в хрущевке симметрична, т.е. каждая следующая квартира повторяет предыдущую. Это позволяет внедрить также простую вентсистему из нескольких каналов, обычно проходящих около сан/узла и кухни. Эти каналы над последним этажом соединяются в общую вентшахту, которая выводит грязный воздух наружу.

Частые проблемы

В зависимости от устройства вентсистеме в доме, жильцы квартиры могут испытывать неудобства в связи с ее эксплуатацией.

Если вентиляция в хрущевке представлена межэтажными каналами, ее обслуживание, ремонт занимает меньше времени. Межэтажные каналы распространены в пятиэтажных панельных домах и соединены единой шахтой, следовательно, можно сразу определить очаг ее неисправной работы. Для этого нужно обратиться к соседям и уточнить, как у них работает вентиляция:

• Если жалобы на плохую работу вентиляции у многих жильцов дома – очаг неисправности находится в общей шахте или выходном отверстии на крыше;
• Когда же низкая эффективность вентиляции наблюдается только у соседей по этажу – очевидно, забился межэтажный канал;
• Если же в соседних квартирах вентиляция работает исправно – проблема лежит исключительно на выходе в квартиру;

В первых двух случаях необходимо вызывать управляющую компанию (ТСЖ), которая отвечает за исправную работу вентсистемы. В третьем же случае лучше самостоятельно прочистить канал. Для этого нужно снять решетку и продуть канал, ведущий в вентшахту. Также прочистить решетку, после чего установить ее на место и проверить эффективность вентиляции. Если эта процедура не принесла желаемого результата, канал забит в недоступных местах для прочистки подручными средствами, и нужно вызывать специалистов ТСЖ.

Внедрение индивидуальной системы в хрущевке эффективно для всего дома в целом, но не выгодно для отдельного жильца. Суммарная архитектура всех каналов индивидуальной вентсистемы в доме сложнее, чем у межэтажной, ее обслуживание требует больше времени для поиска неисправности и ее устранения. По этой причине ТСЖ накладывает более высокий тариф за свои услуги.

Значимое преимущество индивидуальной вентсистемы – независимая вентиляция отдельных квартир. Если в одном помещении образовался тяжелый воздух, который забил вентиляцию, на других квартирах это никак не скажется.

Основные схемы вентиляции в хрущевках

В зависимости от этажности хрущевки вентиляция может быть двух типов. Квартиры в домах с несколькими этажами оснащались индивидуальной вентиляцией. Ее легко определить, осмотрев крышу дома и посчитав количество выходных отверстий. Конструкция индивидуальной вентсистемы включает:

• Входные отверстия на кухне и в сан/узле;
• Вертикальную шахту до крыши дома;
• Выходное отверстие;

Вертикальная шахта простирается от крыши до этажа, возле которой разветвляется на несколько каналов, проходящих в комнаты.

Другой вариант вентсистемы – межэтажные каналы. Каждый канал рассчитан на квартиры смежных этажей. Каналы пропускают через себя воздух с квартир и направляют его в общую. вентшахту с выходом на крышу. Начиная с конца 70-х годов, в домах такие каналы дополнительно оснащаются заглушками, чтобы более плотный воздух с одного канала не поступил в другой. Но в хрущевках более ранней постройки они отсутствуют, что сопровождается попаданием тяжелого воздуха с насыщенными газами в соседнюю квартиру.

Вентиляция на кухне с газовой колонкой

Большинство квартир в хрущевках оснащались газовыми колонками для подогрева воды. Учитывая, опять же примитивное и ускоренное их проектирование, для колонки отводилось место на кухне, которая редко превышала 6 кв.м. Большое содержание газа взрывоопасно, поэтому эксплуатация колонки обременяется рядом обязанностей:

• Нужно постоянно держать окна приоткрытыми;
• Запрещается обкладывать колонку кладкой или оснащать шкафчиком;
• Под входной дверью должно быть обязательное отверстие площадью от 0.02 кв.м;

Эти требования создают неудобства для проживания, что заставляет жильцов переезжать в более комфортабельное жилье или устанавливать электрический котел. Также запрещен монтаж индивидуальной вентиляции или самовольная модернизация существующей по причине возможного нарушения воздухообмена.

Если вентсистема в помещении с газовой колонкой исправна и соблюдены требования эксплуатации, риск утечки газа до взрывоопасного уровня исключается – во время использования горячей воды воздух насыщается влажными парами. Влажный воздух становится тяжелее и выдавливает газы наверх по вентканалу. В дальнейшем влажный воздух выходит через приоткрытые окна.

Вентиляция в ванной и туалете

Назначение сан/узла явно предусматривает использование горячей воды. Ввиду отсутствия окон и других средств воздухообмена, вентиляция обязана быть постоянно исправной. Выходное отверстие вентканала присутствует во всех сан/узлах и служит единственным средством воздухообмена. Нагретый в закрытом помещении воздух поднимается и выталкивается наверх по вентиляции более холодными и тяжелыми воздушными массами. Вентшахта для воздухообмена в сан/узле является дополнительной и рассчитана только на ванну с туалетом, в отличие от основного канала, который очищает все остальные комнаты в квартире.

В квартирах с раздельным сан/узлом в смежной стене ванны и туалета прорезается отверстие, выходное отверстие служит средством втягивания воздуха с обеих комнат.

Как улучшить вентиляцию своими руками?

Существует несколько вариантов, которые позволят улучшить воздухообмен в квартире хрущевки: с помощью вытяжки, вентиляторов и т.д. Стоит отметить, если монтаж технических средств можно выполнить самостоятельно, то их подбор следует доверить только специалисту, в противном случае воздухообмен в квартире может быть нарушен.

С применением вентилятора

Когда вентиляция исправна, но ее эффективности не хватает для работы всех современных систем, проблему воздухообмена решают вентиляторы. В зависимости от назначения и функций выделяются два типа вентиляторов:

• Приточные вентиляторы. Эти средства служат средством размежевания грязных воздушных масс для проникновения свежего воздуха. Устанавливаться могут у стены или окна и в любом положении, но не напротив выходного отверстия;
• Вытяжные вентиляторы. Служат средством втягивания грязного воздуха в вентканал путем создания дополнительной тяги. Устанавливаются внутри выходного отверстия. В обязательном порядке закрываются решеткой, т.к. резко втянутый вентилятором большой объем нагретых тяжелых воздушных масс может застрять в вентшахте и воспрепятствовать прохождению свежего воздуха;

С применением вытяжки

Вытяжка служит дополнительным отверстием наружу, которое обеспечивает дополнительный приток свежего воздуха. Ее сооружение приемлемо, когда основная вентсистема исправна, но не справляется из-за использования современных приборов.

Приточный клапан

В местах встречи горячего воздуха помещения и холодных масс, поступивших с улицы, образуется конденсат и, чем выше разница температур, тем выше вероятность его образования. Конденсат мешает полноценному воздухообмену в помещении.

Приточный клапан создает микродавление, которое не нарушает основной воздухообмен, и одновременно выталкивает воздух в небольшом пространстве вокруг отверстия. Если простыми словами, приточный клапан – это минивентиляция с решеткой для локального воздухообмена. Устанавливается только в местах вероятного образования конденсата: батарея, газовая плита, колонка, камин. Небольшой приток холодного воздуха успевает понизить температуру наиболее горячих воздушных масс перед их взаимодействием со свежим воздухом из основной вентсистемы, что снизит уровень конденсации.

Чистка вентиляционных каналов

Прочистить вентиляцию можно самостоятельно. Для этого требуется снять решетку и прочистить ее, а следом и канал, пылесосом. Установить решетку на место и снова проверить вентканал – приложив вплотную лист бумаги или поднеся спичку. Если результаты неудовлетворительны, проблема неэффективности лежит в вентшахте на глубине, недоступной для подручных средств. В этом случае придется отказаться от самостоятельной прочистки и вызвать специалистов ТСЖ.

схема 5 этажей, устройство, чистка

Система вентиляции в хрущевках – это наболевший вопрос для сотен тысяч жителей панельных пятиэтажек. Схема, справлявшаяся с воздухообменом жилых помещений на протяжении 20 – 30 лет в последнее десятилетие явно дает сбои. В чем проблема? Как устроена вентиляция в хрущевках и можно ли недорогим способом восстановить движение воздуха в квартире?

Содержание

1. Как устроена вентиляция в хрущевке
2. Причины отсутствия тяги в хрущевке
3. Проверка работы вентиляции в хрущевке
4. Прочистка системы вентиляции в хрущечке
5. Обеспечиваем циркуляцию воздуха по квартире
6. Обеспечиваем приток методом инфильтрации
7. Обеспечиваем приток клапаном
8. Как быть владельцам старых окон?
9. Дополнительная вытяжная система в хрущевке

Как устроена вентиляция в хрущевке

Потоки воздуха в вентиляции хрущевки

Во всех домах постройки 60-х годов предусмотрена естественная система вентиляции. Это означает, что под влиянием разницы давления и температуры воздух вытягивается из помещения. Образующийся вакуум заполняется свежим воздухом с улицы. Отток обеспечивается из наиболее «грязных» помещений: кухни и санузла. А приток – в жилые комнаты. Эффективность работы схемы полностью зависит от погодных условий и некоторых других факторов, которые мы рассмотрим далее.

Реализована система самым экономичным способом: в каждом стояке располагается вентиляционная шахта. Собрана она из бетонных блоков, выход ее располагается над крышей. Вентиляционные отдушины кухонь выходят именно в эту шахту. В некоторых домах для санузлов оборудована собственная шахта. Иногда же воздух удаляется из туалетов и душевых посредством вентканала, подключенного к единой с кухней шахте.

Для успешной работы вентиляции в хрущевке необходимы следующие условия:

• хорошая тяга в вентиляционной шахте;
• приток свежего воздуха в квартиры.

Немногие владельцы квартир в старых пятиэтажках могут похвастать хорошей работой вентиляции.

Признаки слабого воздухообмена:

• в квартире пахнет едой соседей;
• «плачут» окна;
• тяжелый спертый воздух.

Причины отсутствия тяги в хрущевке

Проверка работы вентиляции в хрущевке

Проверяем тягу

Для начала нужно проверить работу схемы вентиляции в хрущевке. Берется листочек бумаги размером 10 х 10 сантиметров и прикладывается к заборной решетке на кухне или в санузле.

Если листочек удерживается, как приклеенный, тяга есть.

Еще один метод с помощью пламени спички или свечи: зажгите спичку и поднесите к решетке (аккуратно, чтобы не загорелась пластиковая сетка, если она установлена). При хорошей тяге пламя буквально втягивается в вентканал. При плохой – оно направлено строго вверх, при обратной — наклоняется от решетки. Этот метод опасен тем, что в вентканале может скапливаться горючий и взрывчатый газ.

Перед тем, как восстанавливать устройство вентиляции в хрущевке, необходимо выяснить: причина нарушения воздухообмена заключается в отсутствии притока или плохой тяге.

Опять понадобится бумажка. Следует открыть все окна и двери в квартиру и провести тест с листочком вторично. Если результат положительный – проблема в отсутствии тяги. В противном случае необходимо чистить вентиляционную шахту.

Когда шахт несколько, прикладываем бумажку к решетке на кухне, потом в ванной и туалете. По «поведению» листка сразу заметно, где поток воздуха самый слабый.

Прочистка системы вентиляции в хрущечке

Прочистка вентканала

Согласно законодательству жильцы домов не имеют права менять устройство вентиляции в хрущевках и проводить какие-либо работы в коммуникациях, обслуживающих все здание. Поэтому всю вентиляционную шахту в хрущевке прочистить самостоятельно не удастся.

Но можно снять решетку с выхода вентканала и промыть ее в мыльном растворе. Пылесосом или веником вымести всю грязь, которую можно достать. Прикрепить к длинному тросу ершик для мытья унитаза и проталкнуть как можно выше по ходу канала. Работа грязная и неприятная. Иногда в шахтах устраивают гнезда осы и тараканы, следует быть готовым к встрече с любыми гадостями. Если трос упирается в препятствие, необходимо сменить его на жесткую палку или прут.

Обеспечиваем циркуляцию воздуха по квартире

Прочистив и изучив устройство вытяжной вентиляции в хрущевке, самое время заняться проблемой движения воздуха внутри самой квартиры.

Чтобы между помещениями беспрепятственно проходил воздушный поток, необходимо убрать пороги межкомнатных дверей. Достаточно щели шириной 3 см. Некоторые владельцы предпочитают просверлить внизу двери отверстия диаметром 0,8 – 1,5 см в три ряда. Прикрыть их можно декоративной решеткой.

Отверстия в санузле, ванной и спальнях можно делать с уклоном внутрь, чтобы снаружи нельзя было подсматривать.

Мелкая стальная сетка в несколько рядов замечательно приглушает звуки, поэтому наличие отверстий будет незаметным.

Обеспечиваем приток методом инфильтрации

Проблему отсутствия притока свежего воздуха в помещения с пластиковыми окнами можно решить с помощью системы инфильтрации. Для этого створка окна прижимается не полностью, остается небольшой зазор в 1 – 2 миллиметра. Его оказывается вполне достаточно для обеспечения притока воздуха в систему естественной вентиляции хрущевки.

Минусы метода: если на улице сильный мороз, за несколько суток щель обрастет инеем и льдом. Уплотнение быстро приходит в негодность. При таком устройстве вентиляции в хрущевке, как инфильтрация, на стеклах скапливается конденсат, может появиться плесень.

Обеспечиваем приток клапаном

Окна с вентиляционными клапанами

Модернизировать схему вентиляции в квартире в хрущевке можно с помощью приточных клапанов. Производятся оконные клапана (или приточные регулируемые щели) и стеновые.

Первые устанавливаются непосредственно на створку окна. Обеспечивается небольшой приток воздуха без выхолаживания помещения. Есть возможность регулировки интенсивности проветривания.

Стеновые клапаны производятся угловыми с гибкой гофростенкой и прямые. Прямые клапаны нередко оснащаются воздушным лабиринтом, работающим согласно дроссельному эффекту. Они незаменимы в помещениях с большим скоплением людей. Внешняя часть клапана достаточно громоздка, так как в ней размещаются фильтры и увлажнители.

Угловые клапаны стоят меньше, установить их можно с уклоном наружу, чтобы в воздуховод не проникали осадки и пыль.

Для монтажа стенового клапана придется проделать отверстие в стене диаметром 50 – 100 мм. Лучшее место – за радиатором отопления.

Разновидностей приточных клапанов множество: с фильтрами для воздуха, с датчиками влажности. Самые простые модели оборудованы задвижкой, закрываемой вручную.

Как быть владельцам старых окон?

Щели между створкой и рамой безжалостно заклеивают скотчем или бумагой. И это большая ошибка!

Утеплять такие окна нужно полосками поролона с клеевой основой. Выбирайте при этом самый пористый материал, какой найдете. Секрет в том, что под действием разности температур снаружи воздух продвигается внутрь, проходя все эти поры. Внутри поролона создается дроссельный эффект, за счет которого воздух согревается при трении о поверхность поролоновых ячеек. То есть, пройдя через толстый рыхлый поролон, воздух согревается. Чем сильнее ветер, тем заметнее этот эффект.

Дополнительная вытяжная система в хрущевке

Обычные старые окна

Если же все приведенные мероприятия не улучшили микроклимат в квартире, придется прибегнуть к принудительной вентиляции хрущевки. Как и какие приборы составляют устройство системы?

Это вытяжные вентиляторы, которые устанавливаются на входе вентшахты в туалете, ванной комнате или кухне.

• В ванной и туалете для экономии электричества вентилятор часто запитывают от выключателя света;
• На кухне над плитой монтируется дополнительная вытяжка с вентилятором. Но вентиляционная решетка, ведущая в шахту, перекрываться не должна. Придется делать дополнительный вентканал или воспользоваться специальной решеткой, предусматривающей отверстие для трубы вытяжки.

Вентиляция хрущевки: устройство, схема, очистка

Содержание статьи:

• Как работает вентиляция в хрущевке
• Причины отсутствия тяги в хрущевке
• Проверка работы вентиляции в хрущевке
• Чистка системы вентиляции в хрущевке
• Обеспечиваем циркуляцию воздуха по квартире
• Мы обеспечиваем инфильтрацию инфильтрацией
• Обеспечиваем приток клапаном
• Как быть владельцам старых окон?
• Дополнительная выхлопная система в хрущевке

Система вентиляции в хрущевках – больной вопрос для сотен тысяч жителей панельных пятиэтажек. Схема, справлявшаяся с воздухообменом жилых помещений на протяжении 20-30 лет в последнее десятилетие, явно дает сбои. В чем проблема? Как устроена вентиляция в хрущевке и можно ли восстановить движение воздуха в квартире недорогим способом?

Как работает вентиляция в хрущевке

Потоки воздуха в вентиляции хрущевки

Все дома постройки 60-х годов имеют естественную систему вентиляции. Это значит, что под действием разницы давления и температуры воздух вытягивается из помещения. Образовавшийся вакуум наполняется свежим воздухом с улицы. Отток предусмотрен из самых «грязных» помещений: кухни и санузла. И наплыв в жилые комнаты. Эффективность схемы полностью зависит от погодных условий и некоторых других факторов, которые мы рассмотрим далее.

Система реализована максимально экономично: в каждом стояке есть вентиляционная шахта. Он собран из бетонных блоков, его выход расположен над крышей. Именно в эту шахту идут вентиляционные выходы кухонь. В некоторых ванных комнатах есть собственная шахта. Иногда воздух из туалетов и душевых удаляется через вентиляционный канал, соединенный с шахтой, объединенной с кухней.

Для успешной работы вентиляции в хрущевке необходимы следующие условия:

• хорошая тяга в вентиляционной шахте;
• Свежий воздух в квартире.

Немногие владельцы квартир в старых пятиэтажках могут похвастаться хорошей работой вентиляции.

Признаки слабого воздухообмена:

• в квартире пахнет едой соседей;
• Windows «плачет»;
• тяжелый спертый воздух.

Причины отсутствия тяги в хрущевке

• Вариант дополнительной вентиляции с улицы

  Погода: отсутствие разницы температуры и давления снаружи и внутри квартир. Это нормальная ситуация летом, когда на улице тепло, а в хрущевках полностью бездействует естественная вентиляция;

• В хрущевке разрушены вентиляционные шахты. Мины представляют собой бетонные коробки с отверстиями, установленные друг на друга. Если учесть продолжительность «жизни» этих домов, то появление трещин на стыках между блоками никого не удивит. Возможно некачественное крепление блоков. Все это значительно снижает тягу;
• Забиты вентиляционные шахты в хрущевке. Никому и в голову не приходит, что их нужно чистить. На самом деле внутренние стены шахт покрыты черной «паутиной» из пыли, копоти и грязи. В некоторых местах все слипается и полностью забивает зазор вала. Вентиляционные выходы, идущие из каждой комнаты, также сильно забиты;
• Нарушена схема вентиляции в хрущевке. Например, соседи решили увеличить площадь кухни за счет вентиляционной шахты. Они полностью разрушают коробку, забивают все вентиляционные отверстия и весь стояк остается без вентиляции. К сожалению, это необратимая ситуация; обычно никто не собирается восстанавливать вентиляционные каналы;
• Нет притока воздуха. По этой причине в последние годы так остро встала проблема плохой работы вентиляционных систем в хрущевках.
  Первоначальная конструкция предполагала поступление воздуха через многочисленные щели в оконных рамах. Сегодня большинство владельцев предпочитают устанавливать герметичные пластиковые окна, полностью исключающие проникновение воздуха извне. Более предусмотрительные оборудуют окна приточными клапанами или оборудуют специальное устройство для притока воздуха в стену. Но даже такие меры не всегда спасают положение: современные межкомнатные двери прилегают достаточно плотно, устройство вентиляции в хрущевках подразумевает свободное перемещение воздушных масс с улицы, по жилым помещениям в ванную, а из кухни напрямую в вентиляционные каналы.

Проверка работы вентиляции в хрущевке

Проверка тяги

Для начала необходимо проверить работу схемы вентиляции в хрущевке. Берется лист бумаги размером 10 х 10 сантиметров и прикладывается к забору на кухне или в ванной.

Если листовку держат как приклеенную, тракция есть.

Другой способ с использованием пламени спички или свечи: зажгите спичку и поднесите ее к решетке (осторожно, чтобы пластиковая сетка не загорелась, если она установлена). При хорошей тяге пламя буквально затягивается в вентиляционный канал. Если плохо, то направлено строго вверх; если плохо, то отклоняется от гриля. Этот способ опасен тем, что в вентиляционном канале может скапливаться горючий и взрывоопасный газ.

Перед восстановлением вентиляционного устройства в хрущевке необходимо выяснить: причина нарушения воздухообмена – отсутствие притока или плохая тяга.

Опять же, вам нужен лист бумаги. Следует открыть все окна и двери в квартиру и провести пробу с листиком второй раз. Если результат положительный, проблема в отсутствии тяги. В противном случае очистите вентиляционную шахту.

Когда мин несколько, кладем бумажку на решетку на кухне, потом в ванной и туалете. По «поведению» листа сразу заметно, где поток воздуха самый слабый.

Чистка вентиляционной системы в хрущевках

Чистка вентиляционных каналов

Согласно законодательству жильцы домов не имеют права менять вентиляционное устройство в хрущевках и проводить какие-либо работы в коммуникациях, обслуживающих все здание. Поэтому всю вентиляционную шахту в хрущевке не прочистить самостоятельно.

Но можно снять решетку с выхода вентиляционного канала и промыть ее в мыльной воде. Используя пылесос или веник, выметите всю грязь, которую можно удалить. Прикрепите к длинному кабелю ершик для унитаза и протолкните его как можно выше по каналу. Работа грязная и неприятная. Иногда в шахтах устраивают гнезда ос и тараканов, следует быть готовым к встрече с любой гадостью. Если трос упирается в препятствие, его необходимо заменить жесткой палкой или стержнем.

Обеспечиваем циркуляцию воздуха по квартире

Почистив и изучив устройство вытяжной вентиляции в хрущевке, пора заняться проблемой движения воздуха внутри самой квартиры.

Для беспрепятственного прохождения воздуха между помещениями необходимо снять пороги межкомнатных дверей. Достаточно зазора в 3 см. Некоторые владельцы предпочитают сверлить в нижней части двери отверстия диаметром 0,8 – 1,5 см в три ряда. Можно накрыть их декоративной решеткой.

Отверстия в санузле, ванне и спальне можно сделать с уклоном внутрь, чтобы не было возможности выглянуть наружу.

Мелкая стальная сетка в несколько рядов замечательно приглушает звуки, поэтому наличие отверстий будет незаметным.

Обеспечиваем инфильтрацию инфильтрацией

Проблему недостатка свежего воздуха в помещениях с пластиковыми окнами можно решить с помощью системы инфильтрации. Для этого створка окна не прижимается полностью; остается небольшой зазор в 1 – 2 миллиметра. Его оказывается вполне достаточно, чтобы обеспечить приток воздуха в систему естественной вентиляции хрущевки.

Минусы метода: если на улице сильный мороз, через несколько дней щель зарастет инеем и льдом. Уплотнитель быстро приходит в негодность. При таком вентиляционном устройстве в хрущевке, как инфильтрация, на стекле скапливается конденсат, может появиться плесень.

Приток обеспечиваем клапаном

Окна с вентиляционными клапанами

Модернизировать схему вентиляции в квартире в хрущевке можно с помощью приточных клапанов. Выпускаются оконные клапаны (или регулируемые щели приточного воздуха) и настенные клапаны.

Первые устанавливаются прямо на створку окна. Обеспечивает небольшой поток воздуха без охлаждения помещения. Можно регулировать интенсивность вентиляции.

Клапаны стеновые изготавливаются угловыми с гибкой гофрированной стенкой и прямыми. Прямые клапаны часто снабжены воздушным лабиринтом, работающим по принципу дроссельного эффекта. Они незаменимы в помещениях с большим скоплением людей. Внешняя часть клапана довольно объемная, так как в ней размещены фильтры и увлажнители.

Угловые вентили стоят дешевле, их можно устанавливать с уклоном наружу, чтобы в воздуховод не попадали осадки и пыль.

Для установки настенного клапана необходимо проделать в стене отверстие диаметром 50 – 100 мм. Лучшее место для радиатора отопления.

Существует множество разновидностей приточных клапанов: с воздушными фильтрами, с датчиками влажности. Самые простые модели снабжены закрывающимся вручную клапаном.

Как быть владельцам старых окон?

Щели между створкой и рамой безжалостно заделываются скотчем или бумагой. И это большая ошибка!

Такие окна необходимо утеплить полосами поролона с клеевой основой. Выберите самый пористый материал, который вы найдете. Секрет в том, что под действием разницы температур снаружи воздух движется внутрь, проходя через все эти поры. Внутри поролона создается дроссельный эффект, благодаря которому воздух нагревается при трении о поверхность ячеек пенопласта. То есть, проходя через толстый рыхлый поролон, воздух прогревается. Чем сильнее ветер, тем заметнее этот эффект.

Дополнительная вытяжная система в хрущевке

Обычные старые окна

Если все вышеперечисленные меры не улучшили микроклимат в квартире, придется прибегнуть к принудительной вентиляции хрущевки. Как и какие устройства составляют систему?

Это вытяжные вентиляторы, которые устанавливаются на входе в вентиляционную шахту в туалете, ванной или кухне.

• В ванной и туалете для экономии электроэнергии вентилятор часто работает от выключателя;
• На кухне над плитой монтируется дополнительная вытяжка с вентилятором. Но вентиляционная решетка, ведущая к шахте, не должна перекрываться. Придется делать дополнительный вентиляционный канал или использовать специальную решетку, обеспечивающую отверстие для вытяжной трубы.

Город автоматизирует дома для снижения энергопотребления

Рассказ

Герда Келли Пилл

Город Тарту установил автоматизированные системы в старых многоквартирных домах. Используя подталкивание, датчики и автоматизированное принятие решений, компания надеется снизить потребление энергии на две трети.

SmartEnCity — это общеевропейский проект, целью которого является превращение городов в углеродно-нейтральные. Тарту, небольшой университетский городок в Эстонии, в котором проживает около 100 000 человек, является одним из «городов-демонстраций» для этого проекта, который он назвал Тарк Тарту (Умный Тарту). В рамках этого проекта город внедрил общественную систему велопроката, закупил автобусы, работающие на газе, и установил автоматические светодиодные уличные фонари, которые учитывают местные погодные и дорожные условия и соответствующим образом регулируют уровень освещения. Городские власти также переоборудуют советские «хрущевки» в «умные». Это означает превращение старых многоквартирных домов из бетонных панелей в модернизированные, «умные» жилые помещения.

Хрущевки украшают городские пейзажи большинства бывших советских республик. В Эстонии они являются неотъемлемой частью многих районов. В них проживало несколько поколений, хотя изначально они были построены на 50 лет — оценка, которая была пересмотрена в сторону увеличения сменявшими друг друга правительствами. Теперь считается, что здания прослужат еще полвека, если их правильно отремонтировать.

Эти многоквартирные дома из бетонных панелей были построены в период с 1950-х по начало 1970-х годов, когда Никита Хрущев был первым секретарем Коммунистической партии Советского Союза, отсюда и их прозвище «хрущевки». Их было легко и дешево построить, и миллионы людей до сих пор называют их своим домом.

В 1991 году Эстония стала независимой от Советского Союза, общество развивалось, экономика росла, города развивались, а хрущевки остались. Они не без проблем: отопление дорогое из-за плохой изоляции, плохой вентиляции и изношенной сантехники. Кроме того, многие из этих зданий не были полностью отремонтированы с момента их первоначальной постройки.

Ремонт многоквартирных домов, чтобы привести его в соответствие с современными стандартами, стоит дорого, требует много работы, и ответственность обычно ложится на жильцов. Жители хрущевок — представители всех слоев общества и возрастов. Некоторые люди жили в этих зданиях с самого начала. Однако из-за нехватки средств, руководства или, возможно, возможностей многие хрущевки находятся в неудовлетворительном состоянии, несмотря на то, что они расположены в желаемых местах в Тарту.

Автоматизированные дома

Воспользовавшись европейским финансированием, некоторые из этих зданий были включены в пилотную программу, которая обещала сделать их энергоэффективными, высококачественными жилыми помещениями со встроенными автоматизированными системами.

При ближайшем рассмотрении реальность далека от футуристического ультрасовременного автоматизированного умного дома, но проект находится в стадии разработки, и реальные результаты станут ясны только в ближайшие годы. Цель состоит в том, чтобы отремонтировать и «приукрасить» 17 многоквартирных домов, расположенных в центре Тарту. Системы все еще находятся в стадии разработки, однако уже есть ощутимые результаты. «Конечно, я счастлив. Счета за отопление стали меньше, и мне больше не нужно вручную отчитываться об использовании теплой воды и газа», — сказал Анатолий, чей дом был отремонтирован в рамках проекта летом прошлого года. «Мой дом готов, и все работает. Но в некоторых квартирах до сих пор не показываются показатели потребления газа и электроэнергии», — добавил он.

Энергоэффективность

«Цель состоит в том, чтобы получить как можно более высокий энергетический рейтинг здания, и для этого жители должны внести свой вклад своим поведением», – сказал Тынис Ээлма, один из руководителей проекта и председатель квартирного товарищества его дома, который стал вторым домом, отремонтированным в рамках проекта.

«В каждой квартире есть прикрепленный к стене планшет, на котором жильцы могут следить за своим потреблением, и мы надеемся, что на основе этой информации люди скорректируют свои привычки», — сказал г-н Ээлма. Конечная цель — снизить годовое потребление энергии зданием с нынешних 270 кВтч/м2 до 9.0 кВтч/м2.

«Одна из самых революционных вещей — наша центральная система вентиляции. Это означает, что уровень углекислого газа измеряется, а приток свежего воздуха в вашу квартиру регулируется автоматически», — сказал г-н Ээлма. Решение уникальное, так как, как правило, отремонтированные многоквартирные дома получают определенное количество свежего воздуха в течение дня независимо от того, дома вы или нет. Другой вариант заключается в том, что существуют предварительно установленные интервалы вентиляции, которые учитывают только 9 человек.график до 5, но не те, кто весь день дома, например, пожилые люди.

Райво Раэстик — генеральный директор Enlife, компании, выигравшей тендер на разработку системы «умный дом» для «умных ковок». Он пояснил, что планшеты позволяют жильцам делать две основные вещи: отслеживать информацию о себе и контролировать микроклимат в помещении. Система регистрирует использование электроэнергии, воды и газа для каждой квартиры, загружает данные в облачную среду и делится ими с различными заинтересованными сторонами, такими как город Тарту.

Пользователи могут просматривать статистику использования, текущую и желаемую внутреннюю температуру для всех комнат, уровни CO2 (измеряется в частях на миллион) и температуру наружного воздуха. Они также могут проверять время и приветствовать гостей через систему внутренней связи. И если раньше они должны были сообщать коммунальному предприятию об использовании горячей воды и газа, то теперь они автоматически считываются дистанционно.

Десять из 17 зданий решили модернизировать свое здание с помощью радиосвязи, а не кабеля, что означает, что все их датчики являются беспроводными. Системы умного дома также позволяют пользователю проверять уровень заряда батареи для таких удаленных датчиков, как датчик дыма или термостат.

Пользователи могут контролировать температуру и вентиляцию, а также следить за своей статистикой, используя планшет, установленный в квартире, через веб-интерфейс компьютера или приложение для смартфона. Контроль над вентиляцией был передан жителям на случай, если их не устроит выбранный системой уровень притока свежего воздуха.

Подталкивание

Просмотр статистики является частью повышения осведомленности о потреблении энергии. Тынис Ээлма сказал, что в будущем они хотели бы предложить возможность сравнивать энергопотребление квартиры с остальным зданием. Затем здание получит средний балл, который, в свою очередь, можно будет сравнить с другими отремонтированными квартирами в проекте, что может внести элемент конкуренции.

Но это может быть не так просто из-за того, что люди думают и живут по-разному. «Мы все еще обсуждаем, что сравнивать и с кем», — сказал г-н Растик. «Первые сравнения были сделаны со средними показателями по зданию». Эта статистика была получена путем подсчета использования всех квартир. «Но квартиры очень разные. У вас может быть пожилой человек, живущий один, или большие семьи — это яблоки и апельсины. Если вы видите, что ваше потребление составляет +156% от среднего, то это не мотивирует вас экономить энергию». EnLife скорее стремится разработать статистическое сравнение, связанное с прошлым поведением каждого жителя. «Но это также требует некоторого размышления, потому что вы не можете бесконечно снижать потребление энергии — вам все еще нужен какой-то уровень для ваших основных видов деятельности. Мы не хотим, чтобы люди разочаровывались, когда они больше не могут снизить уровень энергопотребления».

Однако разработка все еще продолжается. Г-н Растик сказал, что одна из следующих вещей в разработке — автоматизация планирования уровней температуры, чтобы люди могли иметь более низкие температуры ночью без необходимости вручную изменять температуру через интерфейс системы.

В дополнение к системе «умный дом» в квартирах установлены солнечные батареи, утеплены стены и крыша, установлена ​​новая система отопления и водопровода, установлены новые окна и наружные двери.

Уникальное решение

Ранее подобного решения на рынке не существовало. В Эстонии умные дома имеют репутацию дорогих и сложных. Немногие люди имеют эти решения в своих домах, если они уже не предоставлены разработчиком. Модернизация домов, чтобы они стали умными, — редкость. Проект Smart-EnCity заказал универсальное решение. EnLife начала с разработки около 600 квартир. Они спроектировали все таким образом, чтобы в случае будущих изменений можно было переоборудовать все дома, потому что система «умный дом» развивается вместе с проектом SmartEnCity.

Сравнивая эту систему умного дома с Apple Home, Samsung SmartThings и Google Nest, г-н Элма отметил два основных отличия: эти решения не соответствовали их бюджету, и они не фокусировались на энергопотреблении. Цель проекта — повысить осведомленность людей о своих привычках и вдохновить их изменить свое поведение для экономии энергии.

Г-н Раэстик добавил, что при создании системы умного дома в таком крупном масштабе необходимо учитывать техническую поддержку и постоянные обновления до тех пор, пока стоит здание. «По моему опыту работы с крупными игроками, со временем техническая поддержка старых версий прекращается», — сказал он.

Общий объем инвестиций города в модернизацию 17 зданий составляет около девяти миллионов евро, плюс 400 000 евро на разработку решения для умного дома. Точная стоимость ремонта каждого здания зависит от тендера. «В нашем доме было 32 квартиры, а ремонт стоил более миллиона евро. Нам пришлось покрыть примерно половину этой суммы, взяв кредит», — сказал г-н Элма. Используя средства Horizon 2020, город Тарту помог покрыть 25 % от общей стоимости, а остальная часть поступила из государственного гранта на ремонт.

Снижение затрат

Первые результаты показывают, что в среднем счета за отопление сократились вдвое. «Мы надеялись, что они сойдутся в треть от первоначальной стоимости, но надо учитывать, что раньше тепло шло только на прогрев радиаторов в квартирах. Теперь, помимо этого, он нагревает воду и воздух в центральной системе вентиляции», — сказал г-н Ээлма. «Но денежный выигрыш невелик, потому что, хотя мы можем сэкономить за счет меньшего потребления энергии, платежи по кредиту не становятся меньше».

Ремонт производился с некоторыми условиями. Например, установка солнечных батарей была обязательной для всех зданий, чтобы обеспечить здания дополнительной энергией. Кроме того, хотя все данные о потреблении энергии принадлежат жителям, они обязаны делиться ими (в агрегированном формате) с городом Тарту до 2021 года для измерения эффективности программы реновации.
