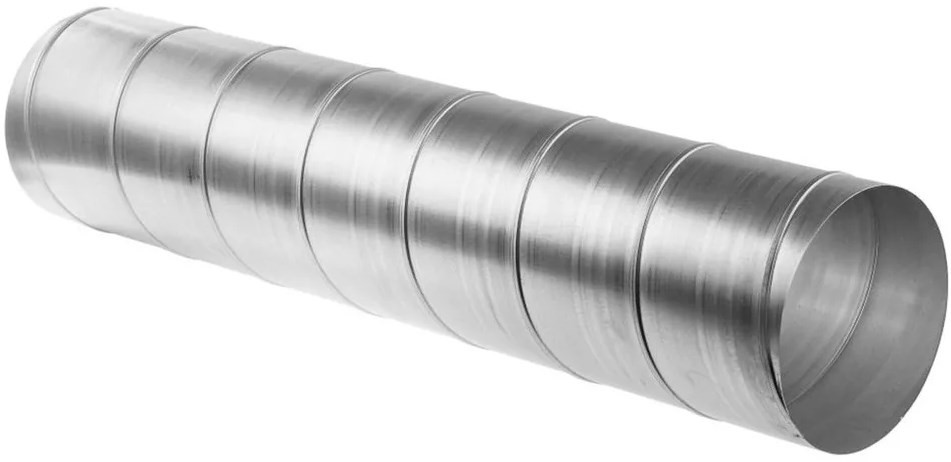

Воздуховоды спирально-навивные в наличии и под заказ
Главная \ Воздуховоды спирально-навивные
Распечатать страницу
| Воздуховоды спирально-навивные из оцинкованной стали | ||||
|---|---|---|---|---|
| Диаметр,мм | Толщина металла | |||
| 0,45мм | 0,55мм | 0,7мм | 1мм | |
| 100 | 401 ₽ | 421 ₽ | ||
| 125 | 501 ₽ | 526 ₽ | ||
| 150 | 601 ₽ | 631 ₽ | ||
| 160 | 641 ₽ | 674 ₽ | 939 ₽ | |
| 180 | 721 ₽ | 757 ₽ | 1055 ₽ | |
| 200 | 801 ₽ | 842 ₽ | 1173 ₽ | |
| 225 | 901 ₽ | 947 ₽ | 1320 ₽ | |
| 250 | 1001 ₽ | 1052 ₽ | 1466 ₽ | |
| 280 | 1122 ₽ | 1178 ₽ | 1643 ₽ | |
| 315 | 1262 ₽ | 1325 ₽ | 1848 ₽ | |
| 355 | 1494 ₽ | 2081 ₽ | ||
| 400 | 1683 ₽ | 2346 ₽ | ||
| 450 | 1895 ₽ | 2639 ₽ | ||
| 500 | 2105 ₽ | 2933 ₽ | ||
| 560 | 3284 ₽ | |||
| 630 | 3695 ₽ | |||
| 710 | 4164 ₽ | 5881 ₽ | ||
| 800 | 4692 ₽ | 6625 ₽ | ||
| 900 | 5278 ₽ | 7454 ₽ | ||
| 1000 | 8282 ₽ | |||
| 1120 | 9276 ₽ | |||
| 1250 | 10352 ₽ | |||
Примечание: Цена указана в рублях за трехметровую трубу.
В наличии до 315 диаметра)
Наши преимущества
Большой ассортимент
В нашем каталоге более 12 тысяч наименований. Постоянное увеличение ассортимента
Доставка по Москве и области
Доставляем собственным автотранспортом. Возможен самовывоз
Доставка по России и СНГ
Доставляем товар по всей России. Работаем с транспортными компаниями
Гарантия качества
Все товары имеют сертификаты качества и лицензионные документы
Низкие цены
Оптовые цены на весь ассортимент
Заказать
В группу круглых воздуховодов, предлагаемых ООО «Венти», входят воздуховоды спирально-навивные. В отличие от прямошовных, данная разновидность круглых воздуховодов изготавливается не из стальных листов (с последующим соединением краев прямым швом), а из штрипсы – стальной ленты с оцинковкой.
Данная технологическая операция выполняется на спирально-навивном станке: штрипса скручивается в спираль, при этом «труба» воздуховода образуется за счет того, что при скрутке края ленты соединяются специальным образом, в замок.
Подсос воздуха в воздуховодах через неплотности, m3/час через 1м2 площади поверхности воздуховода при избыточном отрицательном) давлении.
Давление, кПа | 0.5 | 1.0 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | |
Норма по СНиП 2. | 1.9 | 3.5 | 4.4 | 5.7 | 6.6 | 7.5 | 8.2 | 9.1 | 9.9 | 10.6 |
04.05.-91 для класса «П» (плотные воздуховоды)Воздуховоды круглого сечения
ПУ ⌀200 мм | 0.10 | 0.14 | 0.180 | 0.21 | 0.23 | 0. | 0.27 | 0.29 | 0.32 | 0.34 |
ПУ ⌀500 мм | 0.40 | 0.50 | 0.61 | 0.72 | 0.80 | 0.90 | 0.95 | 1.03 | 1.10 | 1.18 |
Прямая врезка (тройник) ⌀160 в ⌀200 | 0.3 | 0.45 | 0.53 | 0.63 | 0.73 | 0. | 0.90 | 1.00 | 1.10 | 1.15 |
Отвод 4-х сегментный ⌀200 | 0.75 | 1.1 | 1.35 | 1.55 | 1.75 | 1.9 | 2.1 | 2.2 | 2.35 | 2.5 |
Отвод 4-х сегментный ⌀500 | 0.8 | 1.1 | 1.3 | 1.5 | 1.75 | 1. | 2.02 | 2.2 | 2.4 | 2.5 |
Участок сети круглого сечения | 0.45 | 0.62 | 0.75 | 0.98 | 1.1 | 1.2 | 1.33 | 1.4 | 1.45 |
25
81
9Материалом, из которого изготавливаются круглые воздуховоды данного типа, служит оцинкованная сталь. Существует целый ряд типовых диаметров изделий, благодаря чему всегда есть возможность выбрать продукцию, отвечающую расчетным параметрам Вашего проекта.
Спирально-навивные воздуховоды имеют довольно высокую прочность (возможно оснащение магистрали дополнительными ребрами жесткости, что еще улучшает прочностные характеристики, позволяет выпускать элементы значительной длины, уменьшать общее количество соединительных элементов), они рассчитаны на высокую скорость прохождения воздушного потока.
Наша компания готова предложить Заказчику воздуховоды спирально-навивного типа со следующими техническими характеристиками:
- диаметр: от ⌀100 до ⌀1250 мм;
- толщина металла: от 0,45 до 1 мм;
- длина элемента: до L3 м.
Также возможно изготовление нестандартных изделий по техническим чертежам Клиента.
Видео работы спирально-навивного станка
Обращайтесь в наш отдел продаж, чтобы оставить заказ на необходимую продукцию.
Ждем заявок и предложений!
Заказать нашу продукцию вы можете по следующим телефонам:
8-800-222-17-13
+7 (495) 989-63-58
+7 (926) 838-50-82
