Заглушка круглая для воздуховода в системах вентиляции выполняет роль перегородки, которая регулирует поток воздуха, поступающего в помещение по воздуховоду, а также выполняет защитную функцию.Заглушка препятствует попаданию грязи и инородных предметов в воздуховод системы вентиляции.
Заглушка круглая для воздуховода в системах вентиляции выполняет роль перегородки, которая регулирует поток воздуха, поступающего в помещение по воздуховоду, а также выполняет защитную функцию.Заглушка препятствует попаданию грязи и инородных предметов в воздуховод системы вентиляции.
Существует условное обозначение для заказа:
d – диаметр (мм)
Дополнительные возможности:
- длина – любая
- диаметр – любой
- вариант с ручкой в торце
| Диаметр d (мм) | Длина L (мм) | Площадь (м²) | Вес (кг) |
|---|---|---|---|
| 100 мм | 50 мм | 0.03 м² | 0.2 кг |
| 125 мм | 50 мм | 0.04 м² | 0.2 кг |
| 160 мм | 50 мм | 0.05 м² | 0.3 кг |
| 200 мм | 50 мм | 0.07 м² | 0.4 кг |
| 250 мм | 50 мм | 0.10 м² | 0.5 кг |
| 280 мм | 50 мм | 0. 12 м² |
0.6 кг |
| 315 мм | 50 мм | 0.14 м² | 0.7 кг |
| 355 мм | 50 мм | 0.18 м² | 1.1 кг |
| 400 мм | 50 мм | 0.21 м² | 1.3 кг |
| 450 мм | 50 мм | 0.26 м² | 1.5 кг |
| 500 мм | 50 мм | 0.30 м² | 1.8 кг |
| 560 мм | 50 мм | 0.36 м² | 2.1 кг |
| 630 мм | 50 мм | 0.45 м² | 2.9 кг |
| 710 мм | 60 мм | 0.57 м² | 3.3 кг |
| 800 мм | 60 мм | 0.71 м² | 4.1 кг |
| 900 мм | 60 мм | 0. |
6.5 кг |
| 1000 мм | 70 мм | 1.10 м² | 8.2 кг |
| 1120 мм | 70 мм | 1.30 м² | 9.7 кг |
| 1250 мм | 70 мм | 1.58 м² | 11.8 кг |
Наша компания работает с 7:30 до 16:00.
Если Вы обратились к нам после 16:00 (по Москве) либо в не рабочее время, отправляйте заявку на любую электронную почту нашей компании, обязательно укажите свои контакты для обратной связи.
Мы обязательно перезвоним Вам как можно быстрее в рабочее время. С уважением, коллектив компании ООО “ВИВА-ВЕНТ”.
Отправьте заявку

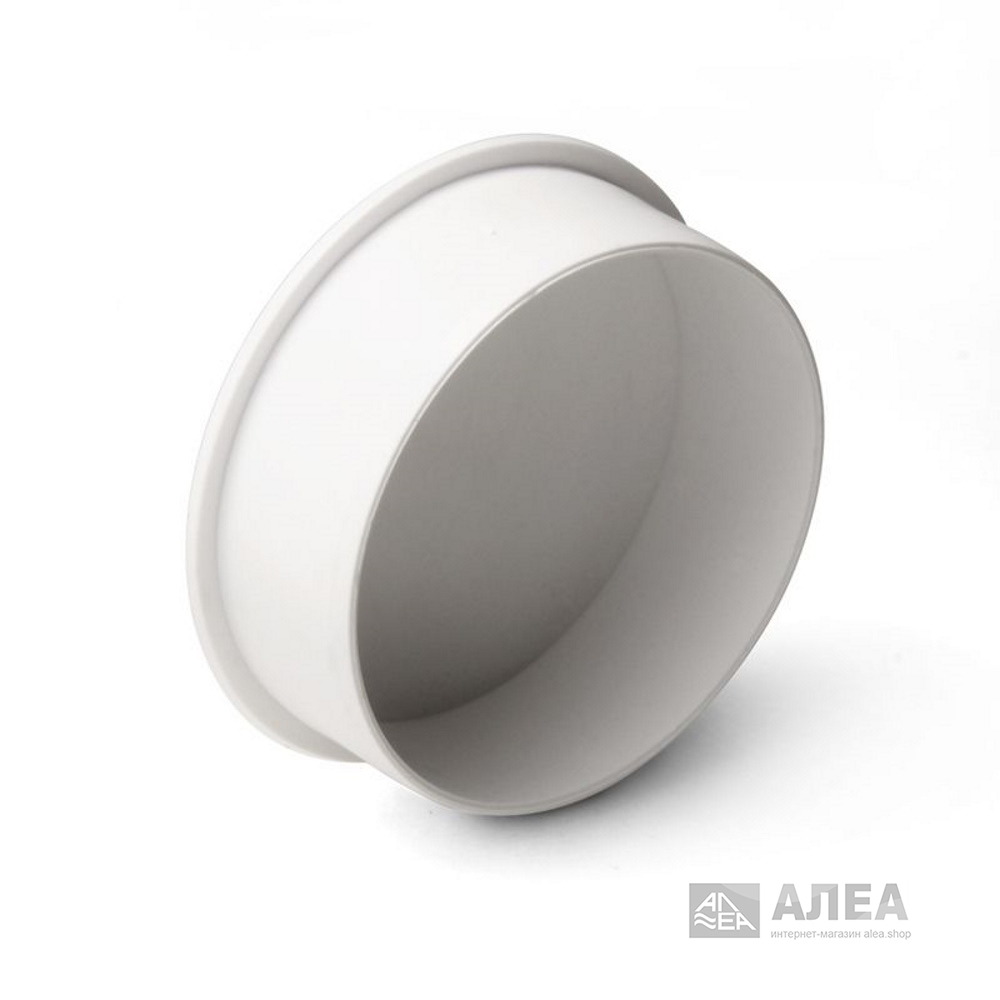

Заглушка трубы вентиляционная круглая FlexiVent 030163 / DN63
- Описание
- Характеристики
- Загрузки
- Размеры
Описание
Описание
|
|
Характеристики
Характеристики
| Параметр | FlexiVent 030163 / DN63 | Единица измерения |
|---|---|---|
| Система | 63 | – |
| Изделие | – |
Центр загрузок
Загрузки
Выберите тип документа
Название
Скачать
Смотреть
Скачать изображение “Заглушка трубы круглая” для Вашего сайта (png 215.
66Kb)
Скачать изображение товара в высоком качестве “Заглушка трубы круглая” (psd 1.66Mb)
Руководство по монтажу “Модульная система распределения воздуха FlexiVent” (pdf 17.52Mb)
“Полужесткие каналы FlexiVent” каталог 2021 (pdf 60.21Mb)
“Полужесткие каналы FlexiVent – Система 90” каталог 2021 (pdf 11.01Mb)
Скачать изображение товара в высоком качестве “Заглушка трубы круглая DN90” (psd 1.99Mb)
Скачать изображение “Заглушка трубы круглая DN90” для Вашего сайта (png 362.73Kb)
Размеры
Характеристики
| Параметр | Величина | Единица измерения |
|---|---|---|
| ∅D | 51. 4 | мм |
| ∅D1 | 63 | мм |
| L | 20 | мм |
Вентиляционная заглушка
Описание
Перепады давления в корпусах с высокая степень защиты от влажность и пыль являются результатом внутреннего и колебания температуры наружного воздуха.
В случае
отрицательное давление или вакуум, пыль и
влага может проникать через дверь
уплотнение и может войти в корпус. Как
влага не может выйти из корпуса
может образоваться конденсат. Простота установки
устройство компенсации давления DA284
обеспечивает компенсацию давления при
степень защиты NEMA 4X (IP66). А
полупроницаемая мембрана внутри пробки
позволяет воздуху и влаге покинуть
корпус. Только в обратном направлении
пропускает сухой воздух в корпус, в то время как
влажность и пыль снаружи
блокируется мембраной. СПЕЦИФИКАЦИИ
Монтажная резьба: M40 x 1,5 с гайкой
Глубина корпуса: Прибл. 16 мм (0,63″) [модель из нержавеющей стали 9 мм (0,35″)]
Материал: Пластик, светло-серый (модель из нержавеющей стали V2A- DIN 1.4404/AISI 316L)
Уплотнение: Уплотнительная прокладка NBR
Фильтр: Полупроницаемый мембрана
Воздухопроницаемость: 1200 л/ч при перепаде давления мин. 70 мбар
Размеры: Ø 60 x 37 мм (2,4 x 1,5″)
Модель из нержавеющей стали: Ø 58 x 31 мм (2,3 x 1,2″)
Положение установки: Варьируется
Температура эксплуатации/хранения: от -45 до 70°C (от -49 до 158°F)
9000 7 Установка: Сделать вырез Ø 40,5 + 0,5 мм (1,6 + 0,02 дюйма) в стенке корпуса и установить устройство компенсации давления с гайкой.
Убедитесь, что уплотнительная прокладка установлена на внешней боковой панели корпуса. Для оптимальной компенсации давления мы рекомендуем использовать два устройства на противоположных сторонах по направлению к верхней части корпуса.
Разместить заказ (указать номер модели)
Номер детали/описание
Кол-во
Описание
NEMA R4X (IP66_EN 60529 IPX9K)
нержавеющая сталь IP66 1 шт.
† Все суммы указаны в долларах США
Примечание: Поставляется с руководством по эксплуатации.
M20x1,5 / TL=6,0 мм / C
ХБВП-03
Вентиляционные заглушки для выравнивания давления
- ГОСТ
ГОСТ |
• Уравновешивает разницу давлений внутри и снаружи корпуса.
• Предотвращает повреждения, например, образование конденсата из-за разницы давлений.
• Свойства мембраны: гидрофобная, олеофобная.
• Для промышленного применения в суровых условиях.
Спецификации продуктов
| Материал | Вент. Заглушка | Нержавеющая сталь, алюминий | |
| Вент. Мембрана | Акриловый сополимер на нейлоновой основе | ||
| Кольцо круглого сечения | НБР | ||
| Степень защиты от внешних воздействий | IP 68 / IP 67 (для давления проникновения воды 0,1 бар) | ||
| Рабочая температура | Постоянный | Прерывистый | |
| от -20 °C до +100 °C | от -30 °С до +150 °С | ||
| Тип резьбы | |||
| Метрическая система EN 60423 | |||
| ПГ DIN 40430 | |||
Другие типы резьбы доступны по запросу. | |||
| Аксессуары | Стопорные гайки | ||
| Прокладки (шайбы) | |||
| Примечания | Мы рекомендуем использовать стопорные гайки и прокладки для обеспечения степени защиты IP для – | ||
| шероховатые поверхности или сквозные отверстия. | |||
| Уплотнительное кольцо доступно для всех продуктов, кроме D-типа M40. | |||
| Принадлежности заказываются отдельно. | |||
Некоторые сертификаты не распространяются на все размеры. | |||
