Вентиляционные трубы гибкие: Вентиляционные трубы, гибкие воздуховоды для вентиляции

Содержание

выбираем размер и диаметр, преимущества

На чтение 9 мин. Просмотров 3.3k. Обновлено

Устройство вытяжной вентиляции в жилом доме весьма важно для обеспечения комфортного проживания в нем. Комфорт, прежде всего, обеспечивает состав воздуха, влажность и запыленность.

Важен также газовый состав атмосферы с нормальным содержанием кислорода для горения топлива в тепловых агрегатах.

Поэтому устройство приточной и вытяжной вентиляции является обязательным при строительстве жилища. Одним из важнейших элементов таких систем является коммуникационные устройства в виде гофрированной трубы для вытяжки.

Виды вентиляционных каналов

Устройство вентиляционной системы в доме – непростая задача. И основной ошибкой является неравенство мощности по удалению загрязненного воздуха и свежего, поступающего из внешней среды.

Известны случаи, когда простая замена традиционных оконных рам на герметичные пластиковые приводила к плохому горению печей и затрудненному дыханию проживающих. А все дело в том, что нарушен баланс притока и оттока воздуха.

Чтобы правильно устроить вытяжную систему, используются различные каналы:

  • гофрированные пластиковые трубы;

  • пластиковые короба квадратного или прямоугольного сечения;



  • металлические короба из оцинкованной стали;

  • гофрированные металлические трубы из алюминия.

На чем же остановить свой выбор? Все зависит от места установки вентиляции. Например, для устройства воздуховода от кухонной вытяжки непригодны изделия из пластика. В условиях удаления горячих газов срок их эксплуатации крайне низок. Короба из оцинковки дороги и их сложно устанавливать своими силами, для этого нужны профессиональные навыки жестянщика.

Да и внешний вид такого воздуховода оставляет желать лучшего. В настоящее время популярны воздуховоды из алюминиевой гофры для вытяжки, размеры по диаметру которой выпускаются в широком диапазоне, позволяющем монтировать каналы любой степени сложности.

Материал выдерживает температуры до 300 градусов, что позволяет использовать их не только в вентиляции, но и в качестве дымоходов в газовых колонках и котлах.

Какими бывают диаметры гофры для вытяжки? В таких системах используются трубы размерами:

  • 100;
  • 120;
  • 125;
  • 150 миллиметров.

Наиболее популярным является размер гофры для вытяжки на 120 мм, ему практически не уступает по популярности диаметр 125 миллиметров. Зачастую потребить просто не делает различий между этими параметрами, тем более что их можно монтировать на одни и те же доборные элементы. Этому способствует пластичность материала при использовании специальных соединительных элементов – хомутов.

Форма выпуска гофротруб – отдельные патрубки, которые в состоянии поставки  имеют длину 65-100 сантиметров, а при монтаже она способна удлиняться до трех метров без изменения размера по диаметру.

Из каких материалов изготавливаются гофрированные трубы

Основными материалами для таких изделий являются пластмассы (ПВХ), алюминий и нержавеющая сталь.

О применении первых двух видов мы уже упомянули, а вот воздуховоды из нержавейки применяются в основном для отвода дымовых газов от тепловых агрегатов.

Смотреть видео

Это связано ее способностью выдерживать высокие температуры – до 600 градусов. Естественно, это качество не помешает и для вытяжных систем, но цена такого воздуховода будет неприемлемо высокой.

Процесс изготовления гофрированных алюминиевых труб организовывается с применением высокоточного оборудования и современных технологий. Материалом для производства таких изделий является алюминиевая (нержавеющая) лента толщиной от 0,12 миллиметров. С бобины она наматывается на специальную оправку виток к витку и сваривается лазером. В результате получается тонкостенная спиральношовная труба.

Транспортировать такое изделие крайне неудобно, в том числе по причине ее непрочной конструкции. Поэтому трубу пропускают еще через одну установку, на которой накатывается гофра круговым ножом. После этого получаются короткие патрубки, которые легко транспортировать. Как мы уже упоминали, гофрированная труба для вытяжки на 100 мм нарезается в длине от 65 сантиметров, другие размеры раскраиваются таким же образом.

В процессе монтажа такому патрубку можно придать длину до 3 метров, при этом работу нужно выполнять с особой осторожностью – стенки легко деформируются с образованием вмятин. Труба, растянутая на максимально возможную длину, практически не способна при необходимости складываться в обратном направлении.

В то же время, остаточная гофра негативно сказывается на проходимости загрязненного воздуха. При длительной эксплуатации воздуховода из таких труб на внутренних стенках образуется налет, который из-за неровностей стенок очень трудно удаляется.

Проще будет заменить их новыми, благо стоимость позволяет сделать это без существенных затрат.

Как выбрать размеры гофры для вытяжки

При проектировании вытяжки в доме, прежде всего, подбирают мощность вентилятора, чтобы обеспечить замену воздуха во всех помещениях жилого дома. В паспорте на это устройство указывается рекомендуемый размер сечения воздуховода.

Основным принципом устройства вентиляционного канала является равенство секундных объемов проходящего по нему воздуха. Поэтому в одноканальных системах не допускается сужение воздуховода. Это приводит к перегрузу электродвигателя вентилятора и увеличению расхода электроэнергии.

Вариантов выбора труб по материалу немного, это может быть пластиковая гофра для вытяжки на 120 мм, или такая же, но из алюминия. Первый вариант позволяет легче обслуживать воздуховод, удаляя осадок на стенках. Второй более технологичен в установке. Труба гофрированная на 150 миллиметров для вытяжки применяется обычно в разветвленных системах в качестве магистрального канала.

Как соединить гофру с вытяжкой

В жилых многоквартирных домах система вытяжной вентиляции предусмотрена проектом, и задача сводится к подключению внутреннего воздуховода в помещении к этому устройству. Как установить гофру на вытяжку на кухне?

Смотреть видео
[sociallocker]

[/sociallocker]

В идеальном варианте, когда кухонный гарнитур укомплектован вытяжкой в одном из шкафов, задача сводится к следующим действиям:

  1. Проверить наличие тяги в вытяжке. Для этого нужно поднести к решетке воздухозабора листок тонкой (газетной или туалетной) бумаги. Если он притягивается к ней, тяга нормальная и можно продолжать работу.
  2. Перед тем, как крепить гофру к вытяжке, нужно на решетку системы вентиляции установить настенный патрубок с горловиной нужного размера. Для этого на ободке, прилегающем к стене, имеется 4-6 отверстий для винтов. Нужно произвести разметку и просверлить в стене нужное количество отверстий. В них установить пластиковые вставки (дюбеля) и прикрепить горловину.
  3. Как одеть гофру на вытяжку? Один конец трубы нужно надеть на горловину и закрепить его, используя хомут. При этом нужно промять стенку изделия и надежно завернуть винт. Следует помнить, что в процессе работы труба вытяжки вибрирует, поэтому соединение должно быть достаточно прочным.

  1. Аккуратно, не сжимая стенок трубы нужно растянуть трубу на нужную длину.
  2. Выполнить изгибы в соответствии с траекторией прокладки трубы, завести ее в отверстие шкафа и закрепить второй конец трубы к горловине вентилятора с использованием такого же хомута. Гибкий материал можно уложить по любой траектории, обходя препятствия на пути трубопровода.

Растягивание трубы лучше производить в несколько приемов, не допуская ее провисания на отдельных участках. Если туба не растянута на максимальную длину, по ходу монтажа можно сжимать ее по длине, подгоняя по месту.

При наличии натяжного или навесного потолка, горизонтальный участок можно спрятать внутри этих устройств. Визуально воздуховод из такого материала выглядит достаточно презентабельно, если выполнен без значительных повреждений трубы в виде вмятин.

Смотреть видео

Термостойкий вариант соединения алюминевых гофр между собой.


Watch this video on YouTube

Учитывая невысокую механическую прочность изделия, это не всегда удается. Поэтому многие пользователи вытяжных устройств закрывают вытяжку внутрь специально устроенных коробов. Особенно это актуально¸ если используется не встроенная вытяжка а прибор имеет вид навесного зонта.

Перед тем, как спрятать гофру от вытяжки на кухне, нужно выбрать способ исполнения. Это может быть короб, крепящийся непосредственно на стену. Задаваясь вопросом, чем скрыть гофру от вытяжки на кухне, можно предложить разные варианты коробов. В этой статье подробно описан способ как сделать короб своими руками.

Короб изготавливают из доступных листовых материалов, таких, как гипсокартон, фанера, ДСП, пластик и другие подобные изделия. При этом лицевая стенка делается открывающейся для обслуживания и ремонта в процессе эксплуатации.

Второй вариант как скрыть гофру от вытяжки на кухне состоит в том, что короб изготавливается отдельно и навешивается на стену.

Преимущества скрытого воздуховода состоят в том, что можно задекорировать гофру от вытяжки на кухне в тон кухонной мебели или стен.

Такой короб для гофры от вытяжки также нужно изготавливать с открывающейся передней панелью.

Замаскировать гофру от вытяжки на кухне можно и другими способами, применяя различные материалы. Любые устройства для этого создают определенные неудобства в эксплуатации и ремонте. Но нужно учитывать, что кухня – это функциональное помещение и настолько ли необходимо прятать этот воздуховод.

Установка гофры на вытяжку на кухне самостоятельно

Смотреть видео
[sociallocker]

[/sociallocker]

Как видно из приведенного выше способа установки вытяжной трубы, операция вполне доступна для выполнения своими руками. Для работы понадобится инструмент:

  1. Маркер для разметки положения отверстий при установке настенной горловины.
  2. Электродрель со сверлами, соответствующими материалу стены (кирпич, бетон или другие строительные камни) если работа ведется в деревянном доме, сверла и дрель вообще не нужны.
  3. Шуруповерт для установке крепежа. Поскольку его немного, может быть достаточно отвертки соответствующего профиля.

Смотреть видео

Да и все содержание работ заключается в креплении горловины и установке двух хомутов. Это тот самый случай, когда все нужно делать своими руками.

Производители труб для вентиляции

Одним из основных поставщиков этой продукции на внутренний рынок является Челябинский завод «Электровент».  В сортаменте этого предприятия алюминиевые гибкие трубы, термостойкие изделия из нержавеющей стали, а также продукция из пластиков.

Трубы «Электровента»  популярны высоким качеством продукции и умеренными ценами. Вообще линейка продукции предприятия очень разнообразна и относится, как правилол, к вентиляционным системам.

На рынке присутствует также продукция ООО НПО «Легион», выпускающая металлические гофрированные трубы в широком ассортименте. Предприятие специализируется на выпуске продукции из стали.

Компания «СВ Профиль», в числе прочей продукции, производит вентиляционные трубы из ПВХ и успешно использует их для своей деятельности. Создана более 10-ти лет назад.

Предприятие «Рувинил» г.Москва работает на рынке вентиляционных систем с 1998 года. Производит гофротрубы из пластиков литьевым способом.

Технология производства гофротруб любого вида довольно проста и оборудование доступно по цене. Вместе с тем, в связи с ростом объема производства в стройиндустрии, потребность такой продукции увеличивается.

Стимулом для использования гофротруб для систем вентиляции является сравнительно невысокая цена на них и технологичность при монтаже вентиляционных систем. Преимущества гофротруб очевидны, но выбирать предстоит вам.

Выбираем трубы и воздуховоды для устройства вентиляции

Организация вентиляционной системы, поставляющей в дом свежий воздух и выводящей наружу отработанную массу, необходимость, продиктованная обеспечением стандартных санитарно-гигиенических норм. Устройство приточно-вытяжной вентиляции – неукоснительное требование при наличии газового отопления. Систему с естественной циркуляцией воздуха сооружают в небольших одноэтажных домах. Приспособления для осуществления отвода воздуха обязательно устанавливают в санузлах, саунах, кухнях, каминных залах, если они есть. Независимо от способа воздухообмена сооружают в основном системы канального типа, используя воздуховоды для вентиляции, с характеристиками которых стоит ознакомиться.

Содержание

Если устройство вентиляционной системы производится в процессе строительства здания, их обычно прокладывают в стене для того, чтобы не портить интерьеров не слишком привлекательными коммуникациями. Лучше всего, если воздуховоды располагают вертикально рядом с дымоходами (не ближе 10 см), что будет способствовать усилению тяги. Оптимально, если в каждом помещении устроен отдельный воздуховод, и все они объединены в один отводящий канал. Допускаются и другие схемы разводки, если помещения находятся в различных частях коттеджа.

Если устройство системы воздухообмена производится в процессе строительства, вентиляционные каналы прокладывают в стенах или в сооруженных для их установки шахтах

Внимание. Пересечение воздуховодов с канализационными, газопроводными, водопроводными коммуникациями строительными нормативами запрещено. В вентиляционных шахтах нельзя прокладывать канализационный трубопровод.

Каналы можно выложить кирпичом или смонтировать, применяя готовые трубы для вентиляции. Последний способ менее трудоемок, его проще осуществить собственноручно. Чаще всего для организации воздуховодов использовали оцинкованный стальной или алюминиевый трубопрокат. Металлические изделия  и теперь устанавливают в офисах, общественных зданиях, в производственных помещениях, характеризующихся высокой степенью взрывоопасности. Однако с внедрением полимерной продукции в различные сферы строительства пластиковые трубы для вентиляции стали активно вытеснять металлические аналоги.

Два варианта устройства воздуховодов: слева — все воздуховоды объединяются в общую систему с одной отводящей трубой, справа для каждого помещения установлен свой воздуховод

Прежде чем приступить к сравнению изделий из материалов с разными техническими характеристиками, изучим список требований к воздуховодам. Ведь функцию металлические оцинкованные изделия и  пвх трубы для вентиляции  должны выполнять одну.

Сравнение по техническим характеристикам ↑

Общие требования к вентиляционным каналам:

  • Обеспечение безукоризненной герметичности.
  • Создание условий для свободного прохождения потока конкретного объема с заданной проектом скоростью.
  • Соответствие санитарно-гигиеническим нормам по составу изделий и по уровню создаваемого шума.
  • Сопротивляемость горению.
  • Максимальное совмещение с дизайном помещений.
  • Высокие изоляционные характеристики.

Для формирования герметичных соединений, как воздуховоды пластиковые для вентиляции, так и металлические изделия оснащаются специальными фланцевыми  элементами. То есть, соорудить из обоих вариантов можно систему любой сложности. ПВХ изделия и металлический трубопрокат выпускается с разной формой и объемом сечения. Значит, осложнений с выбором подходящих труб не будет в обоих случаях. Но по изоляционным характеристикам новаторский материал существенно опережает металл, требующий обязательного утепления в зоне прохода через кровлю.

В зоне прохода через кровельную конструкцию оцинкованные воздуховоды необходимо утеплять для исключения образования конденсата, разъедающего металл, пластику не страшны скопления влаги

Негорючие оцинкованные трубы для вентиляции незаменимы для сооружения системы воздухообмена в цехах опасного производства с угрозой возгораний. Однако для обустройства жилья со стандартными эксплуатационными условиями они не требуются, а вот испортить интерьерную картину громоздкие жестяные воздуховоды могут вполне. К тому же в металлическом канале в случае турбулентности шумовой негатив усиливается, отражаясь от стенок, чего не случается в пластиковых воздуховодах.

Совет. Для исключения «завихрений» с характерным звуковым негативом гофрированные трубы для вентиляции и жесткие каналы желательно проложить с минимальным количеством поворотов. Избегать необходимо углов в 90º и резких переходов с одного диаметра трубы на другой.

Сварные фланцы для жестяных оцинкованных труб необходимы для выполнения герметичных соединений, для выполнения поворотов с определенным моделью фланца градусом, для разводки и перехода на другой диаметр

По сумме эксплуатационных преимуществ пластик опережает металл, единственным недостатком ПВХ является недостаточная огнестойкость. В случае если вытяжная труба для вентиляции устанавливается рядом с дымоходом, от полимерных изделий лучше отказаться.

Жесткие и гофрированные каналы ↑

В зависимости от сложности сооружаемой системы в процессе ее устройства применяют жесткие и гибкие воздуховоды. С жесткими элементами все ясно, они есть в обеих вариациях с круглым и квадратным сечением. Круглые красивей и компактней, их в основном и используют для сооружения вентиляции в загородном доме.

Гибкие трубы нужны, если на небольшом участке канал необходимо несколько раз повернуть для присоединения к основной магистрали.

  • Металлические гибкие воздуховоды для системы вентиляции делают из многослойной алюминиевой фольги с гофрированной структурой. Изогнуть их можно под любым углом, но нужно помнить, что не отличающаяся гладкостью внутренняя поверхность создает дополнительное аэродинамическое сопротивление.

Применение металлического гибкого воздуховода позволяет быстрее устроить систему и использовать минимальное количество фланцев

  • Пластиковая труба гибкая гофрированная для вентиляции выполняется из полиэфира и алюминиевой фольги. Многослойную структуру ее армируют стальной проволокой, прокладывая витки между слоями. Выпускают сейчас ПВХ изделия с повышенными теплоизоляционными и звукопоглощающими качествами. Именно их используют для прокладки вентиляционных каналов в жилье.

Пластиковые гофрированные трубы — наиболее распространенный вариант для устройства вентиляции в загородных коттеджах: минимум соединений и креплений, максимальные темпы сооружения

Гофрированные изделия подходят для прокладки каналов вентиляции с низким давлением (800-5000 Па) и небольшой скоростью движения воздушного потока (30 м/с).

Оценка с точки зрения монтажника ↑

Обязательно включает любая вентиляция воздуховоды: монтаж их неизбежен и нелегок, но можно выбрать материал, способный сократить трудозатраты.

  • Пластик легче. Это качество в приоритете и в процессе сооружения, и в период транспортировки, и во время эксплуатации.
  • Для крепления каналов не потребуются приспособления, способные держать большую нагрузку. Провисания каналов не должны превышать 4 %.
  • ПВХ воздуховоды для вентиляции своими руками можно свободно резать в размер, необходимый для прокладки сложной конфигурации. Работа с металлом значительно сложнее.

Пластиковый вентиляционный канал легче соорудить собственными руками, трубы легко режутся, благодаря чему можно сделать вентиляцию любой сложности, для выполнения углов и соединений есть специальные элементы, гладкая поверхность не создает препятствий для воздушного потока, их практически не нужно прочищать

Для прокладки воздуховодов выпускают специальные пластиковые изделия с диаметром 120 мм. По структуре и составу материала они аналогичны канализационным трубам, но стоимость выше в пятикратном почти размере и диаметр 110 мм. На форумах народных умельцев вопрос о том, может ли быть построена вентиляция из канализационных труб, активно обсуждают. Можно ли, например, гофру из пластика с диаметром 120 мм присоединить к вытяжной трубе, сделанной из канализационной трубы?

Схема принудительной вентиляции: 1) вентиляционные решетки на окнах для притока свежего воздуха, 2) вытяжные отверстия для отвода отработанной воздушной массы, 3) гибкие воздуховоды , 4) оборудование для управления, 5) выходное устройство с диаметром, превышающим размеры воздуховодов

По строительным правилам выходное устройство должно быть шире. Однако многие считают, что зауженный на 10 мм проход не повлияет на функционал системы. Главное, по их мнению, чтобы соединение было герметичным, для обеспечения чего стык затягивают двухсторонним скотчем и иными изоляционными материалами. Вообще переходить на другой диаметр, сооружая вентиляционную сеть, не рекомендовано. А в месте отвода воздуха зауженный проход будет затруднять движение. Но уж если иначе не получается, переход должен быть плавным без «ступенек».

Соединение труб в единый канал должно быть плавным без резких переходов с одного диаметра на другой и «ступенек»

Неспроста так активно потребители переходят на пластиковые изделия. Они легче, дешевле, по технологическим, эстетическим, и эксплуатационным параметрам опережают устаревшие металлические варианты. Веское дополнение к плюсам – редкий уход, ведь на гладкой поверхности пластика с антистатическими свойствами не скапливается засоряющий воздуховод осадок.

Трубы шахтные вентиляционные гибкие - ТД Промполимер, Ижевск

АБС пластик листовой, Текстолит, Асботекстолит, Гетинакс, Стеклотекстолит СТЭФ-1, СТЭФ-У, СТЭТ, КАСТ-В, ВФТ-С, Электрокартон ЭВ, Ленты слюдинитовые, Лента смоляная, Лента киперная, Лента фторопластовая,тефлоновая, PTFE, Пленка ПЭТ-Э, Изолента ПВХ и ХБ, Миканиты, слюдопласты, Лента ЛЭТСАР КФ 0,5, Слюда прокладочная СПМ, Стеклоткань, лакоткань, Стеклопластики, Полиамид (капролон), Полиацеталь, Трубка полиамидная, Трубки фторопластовые Ф-4, трубки тефлоновые, трубки PTFE, Трубка полиуретановая, Трубка термоусадочная, Трубка ПВХ, Трубка ТЛВ, Трубка ТКР, ФУМ-лента, Фторопласт, Винипласт, Оргстекло блочное и листовое, Стержни из оргстекла, Полиуретан, Смола эпоксидная, Отвердитель ПЭПА, Отвердитель ТЭТА, Пластификатор ДБФ, Эбонит, Полиэтилен ПНД листовой, Полипропилен листовой, Стержни из полиэтилена и полипропилена, Пластикат ПВХ 57-40, Многофункциональная силиконовая смазка Si-M - - - Ремни клиновые, Ремни поликлиновые, Техпластины ТМКЩ, МБС, Прокладки из техпластины, Прокладки из силикона, Прокладки из резины, Лента конвейерная резинотканевая, Ковры диэлектрические резиновые, Ковер автобусный резиновый, Коврики ячеистые грязезащитные, Ремни импортные SPZ, SPA, HA, Шнуры силиконовые круглого, квадратного и прямоугольного сечения, Профиль П-образный резиновый, Профиль РКИ-11, Профиль силиконовый, Жгут силиконовый, Трубки силиконовые, Резина губчатая (пористая), Резина силиконовая, Резина вакуумная, Гернит, шнуры гернитовые, Пластина для отвалов дорожно-строительной техники, РУКАВА И ШЛАНГИ, Рукава и патрубки силиконовые, Рукава ассенизаторские резиновые и ПВХ, Рукава напорные ГОСТ 10362-76, Рукава напорные с текстильным каркасом ГОСТ 18698-79, Рукава для газовой сварки и резки металлов ГОСТ 9356-75, Рукава напорно-всасывающие (гофрированные) ГОСТ 5398-76, Рукава напорные с нитяным каркасом, ТУ38. 105998-91, Рукава дюритовые ТУ 0056016-87, Рукава высокого давления ГОСТ 6286-73, Рукава с метал. навивками ГОСТ 25452-90, Рукава, шланги поливочные ТУ 38.1051731-86 - - - Ткани асбестовые, Кошма асбестовая, Шнуры асбестовые, Асбокартон, Асбест хризотиловый, Паронит, Прокладки из паронита, Набивки сальниковые, Лента тормозная ЛАТ-2, Материал ЭМ-1, Асбостальной лист, АЦЭИД - - - Кольца ГОСТ 18829-73, ГОСТ 9833-73, Манжеты ГОСТ 8752-79, Манжеты ГОСТ 14896-84, Манжеты ГОСТ 6678-72, Кольца из фторкаучука, Кольца из фторсиликона, Кольца силиконовые, Кольца войлочные, Прокладки из техпластины, Прокладки из резины, Прокладки из силикона, Прокладки из паронита - - - Воздуховоды на основе полиэфирной ткани пропитанной ПВХ PVC-R, Воздуховоды на основе полиэфирной ткани пропитанной ПВХ PVC-R-P, Абразивостойкие полиуретановые воздуховоды PU (Pro Tex PU), Воздуховоды из EVA (полиолефиновой композиции) EVA-6, Воздуховоды на основе EPDM (этилен-пропилен-диеновый каучук) , Трубы шахтные вентиляционные гибкие, Напорно-всасывающий шланг ПВХ, армированный стальной спиралью, серия 501Т, Шланг ПВХ, армированный синтетической сеткой (маслобензостойкий), Шланг ПВХ, армированный синтетической сеткой (пищевой), Напорно-всасывающий шланг ПВХ со спиралью ПВХ (для винного производства), Напорно-всасывающией морозостойкий, маслобензостойкий шланги ПВХ (суперэластик) со спиралью ПВХ, Напорно-всасывающий шланг ПВХ со спиралью ПВХ (облегченный), Напорно-всасывающий шланг ПВХ со спиралью ПВХ,(тяжелый), Напорно-всасывающий шланг ПВХ со спиралью ПВХ,(тяжелый) для ландшафтного дизайна, Напорно-всасывающий шланг ПВХ (суперэластик) со спиралью ПВХ, Напорно-всасывающией шланг ПВХ (суперэластик) со спиралью ПВХ (тяжелые), Всасывающий шланг ПВХ со спиралью ПВХ, Воздуховоды из ПВХ (поливинилхлорида) PVC-5-C, Томифлекс Фуел - напорно-всасывающий шланг для перекачки нефтепродуктов, минеральных масел, Томифлекс Агро Эластик - напорно-всасывающий шланг для очистки канализации и сточных вод - - - Полосовые завесы (шторы) из ПВХ, Сварочные занавески (шторы) ПВХ, Производство деталей из полиамида, Производство деталей из полиуретана, Футеровка деталей полиуретаном, Производство деталей из фторопласта, Производство деталей из текстолита, Быстроразъемные соединения, Войлок, Войлочная кошма, Войлочные кольца, Карбогал ТУ 95-1693-88, Лента изоляционная полиэтиленовая, Клей ПВА, Каболка, Соль Мажеф, Карбюризатор древесно-угольный, Цинк азотнокислый ч ГОСТ 5106-77, Плита закрытия кабеля ПЗК, Брезент ОП, ВО, Бумага парафинированная БП-3-35, Бумага битумированная БУ-Б ГОСТ 515-77, Многофункциональная силиконовая смазка Si-M, Ветошь, протирочные материалы,


Трубы шахтные вентиляционные гибкие - ООО "ТД ПРОМПОЛИМЕР" - Ижевск.

ВЕНТИЛЯЦИОННАЯ ТРУБА ГИБКАЯ 125MM 3M

ВЕНТИЛЯЦИОННАЯ ТРУБА ГИБКАЯ 125MM 3M - bauhof.ee

JavaScript seems to be disabled in your browser. For the best experience on our site, be sure to turn on Javascript in your browser.

Есть в наличии

9,65€ Цена в онлайн-магазине tk

Специальные цены интернет-магазина могут отличаться от цен в обычных магазинах.

Общая информация

Производитель Europlast
Код производителя G125B
Код товара 017507

Размеры упаковки

Вес нетто 0. 43 кг
Высота упаковки 13.5 см
Длина упаковки 13.5 см
Ширина упаковки 73 см
Вес 0.43 кг

Уважаемый клиент, просим учитывать, что отображается реальное состояние на складе магазина в конкретный магазин, и оно может меняться с течением времени.

Клуб мастеров цена

При покупке в интернет-магазине Bauhof на сумму больше 400€ транспорт начиная с 5€ (не относится к доставке крупногабаритных товаров и доставке  товаров на поддонах).

Транспортная услуга Bauhof

Доставка товара курьером в указанное место до двери. Товар не доставляется до двери квартиры или в квартиру. Срок поставки отмечен на карточе товара. После передачи товара курьерской фирме, курьер свяжется с Вами, чтобы уточнить время доставки.

Доставка от 5,90 € от 03.06.2021

Транспортная услуга "товар со склада"

Ориентировочный срок получения отмечен на карточке товара. При поступлении торвара на склад Вам пришлют уведомление.

Доставка в магазин от 0€ от 03.06.2021

product

https://www. bauhof.ee/ru/otoplenie-ohlazhdenie-i-ventiljacija/ventiljacionnaja-truba-gibkaja-125mm-3m-017507 4232466 ВЕНТИЛЯЦИОННАЯ ТРУБА ГИБКАЯ 125MM 3M https://www.bauhof.ee/media/catalog/product/0/1/017507_D1.jpg 9.65 11.11 EUR InStock /Все товары/Отопление, охлаждение и вентиляция /Все товары/Отопление, охлаждение и вентиляция/Вентиляция /Все товары/Отопление, охлаждение и вентиляция/Вентиляция/Вентиляционные трубы add-to-cart 1 tk 22% 9,65

Доставка от 5,90 € от 03.06.2021

Доставка в магазин 0€ начиная от 1-2 дней

Товар добавлен в список покупок

Для добавления товара в список покупок войдите, пожалуйста, в систему.

Bauhof.ee лучше всего работает с двумя последними версиями современных браузеров. Для более удобного и быстрого использования мы рекомендуем обновить браузер: Internet Explorer, Mozilla Firefox, Chrome, Safari.

На данной домашней странице используются куки-файлы. Если вы продолжите просмотр страницы, то вы соглашаетесь с использованием куки-файлов. От данного согласия можно отказаться в любой момент, изменив настройки используемого устройства и стерев сохраненные куки-файлы.

Гибкие шумоизолированные воздуховоды для систем вентиляции

Шумопоглощающий воздуховод

Гибкие шумопоглощающие воздуховоды представлены сериями Акустик Стандарт и Акустик Эконом.

Шумопоглощающие воздуховоды применяются в системах вентиляции жилых и общественных помещений, где выдвинуты особые требования по уровню шуму и вибрации, исходящих от вентиляционных каналов.

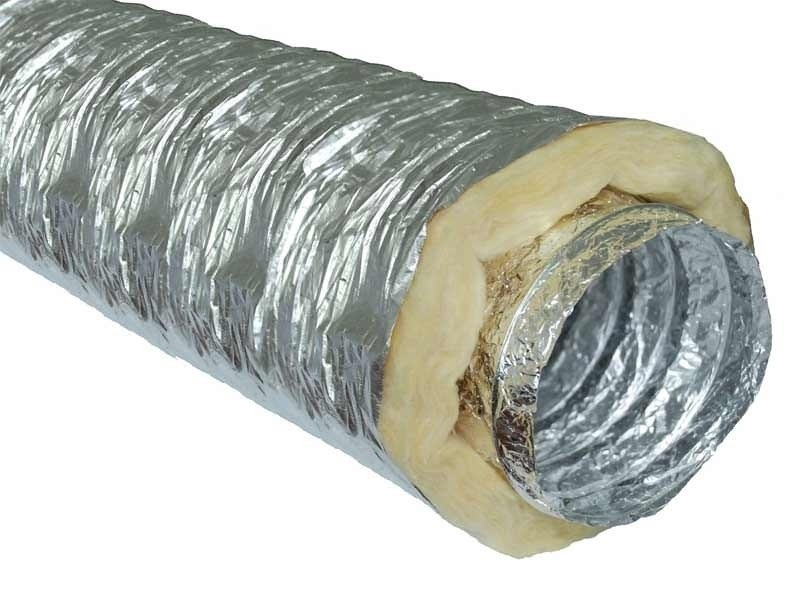

Конструкция шумопоглощающего воздуховода представлена из внутреннего перфорированного воздуховода серии АЛ, слоя теплоизоляции и наружного чехла. В качестве тепло и шумоизоляции используется нетканое полиэфирное волокно с толщиной в 25 мм.
Шумопоглащающие воздуховоды серии Акустик Стандарт и Акустик Эконом способны работать при высоких температурах, и при воздействии прямого огня не выделяют вредные газы.


Характеристики шумопоглощающих воздуховодов

В таблице представлены характеристики гибких шумопоглощающих воздуховодов серии Акустик Стандарт и Акустик Эконом.

Наименование Серия Акустик Стандарт Серия Акустик Эконом
Диапазон диаметров 102-508 102-508
Структура 7-слойная 7-слойная
Общая толщина 49 мкм + 25 мм + 36 мкм 49 мкм + 25 мм + 36 мкм
Диапазон температур - 30 … +100°С - 30 … +100°С
Максимальная скорость потока 30 м/с 30 м/с
Стандартный цвет Алюминий Алюминий
Стандартная длинна 10 м 10 м

Для более подробной консультации свяжитесь с нашим специалистом или отправьте сообщение на [email protected] ru. Также можно воспользоваться формой обратной связи

Гофрированная вентиляционная труба для вытяжки: преимущества и недостатки

Гофрированные воздуховоды служат необходимым элементом для организации вентиляционной системы в помещениях сложной конфигурации. Их преимущества и недостатки, существующие модификации и возможности применения.

Статьи по теме:

Важной частью любой вентиляционной системы являются воздуховоды. Они обеспечивают приток свежего воздуха, выводят загрязнённый, служат для удаления газообразных продуктов горения. При монтировании таких систем в помещениях со сложной геометрией широко применяют гофрированные вентиляционные трубы. Их отличают хорошие эксплуатационные характеристики, простота монтажа и перевозки, они не требуют особых условий хранения.

Виды воздуховодов

По материалу изготовления

  • Металлические из оцинкованной или нержавеющей стали самые долговечные, но и самые дорогие. Требуют дополнительных стыковочных элементов. Применяются в производственных цехах и котельных, для отвода горячих воздушных потоков и дыма. Более бюджетный вариант – гибкие воздуховоды на основе тонкой стальной ленты или алюминиевой фольги. Срок их эксплуатации не меньше 10 лет. Однако аэродинамические потери в них выше, чем в жёстких конструкциях. Применяются в местах, где требуется временный, а не постоянный воздухообмен.
  • Пластиковые. Устойчивы к воздействию большинства реагентов. Используются в условиях агрессивных сред, на химических производствах. Обеспечивают высокую герметичность, минимизируют потери давления благодаря гладкой внутренней поверхности.

По форме сечения

  • Квадратные. Преимущественно оцинкованные, применяются для систем усиленной вентиляции в крупных промышленных помещениях.
  • Круглые. Наиболее удобные и экономичные, не имеют выступающих частей, для их монтажа необходимо минимальное пространство. Требуется более тонкий слой тепловой и противопожарной изоляции.

Современной тенденцией является постепенный отказ от труб квадратного сечения в пользу круглого ввиду большей экономичности, лучших аэродинамических свойств, использования меньшего количества дополнительных деталей для монтажа, лёгкости очистки.

Классификация вентиляционных труб круглого сечения

  • Жёсткие спирально-навивные. Используются для протяжённых магистралей с целью снижения аэродинамических потерь. Изготавливают из гальванизированной ленточной стали или алюминия. Диаметр проходного сечения может варьироваться от 100 до 1600 мм. Толщина стенки 0.55–1.4 мм. Длина от 3 до 4 метров. Монтируются с помощью специальных герметиков и переходников: отводов, тройников, заглушек, клапанов. Позволяют добиться высокой степени герметичности.
  • Полужёсткие каркасные. В качестве основы используется металлическая спираль, на неё наносят наружный и внутренний слои из полиэфирной плёнки металлизированной алюминиевой фольгой толщиной 0.12–0. 15 мм. Способны выдерживать давление в 2500 Па, максимальная длина 10 метров, диаметр 80–315 мм. Применяются для вытяжной вентиляции в местах с затруднённым доступом. Модификации из нержавеющей стальной ленты выдерживают давление до 10 000 Па и температуру до +700°C. Служат в качестве газо- и дымоходов в двигателях внутреннего сгорания, печах, отопительных котлах.
  • Гибкие бескаркасные – «Пенофол». Основа – вспененный полиэтилен, на его внутреннюю и внешнюю поверхности нанесено алюминиевое покрытие. Подходят для изготовления плавных поворотов и дополнительных монтажных элементов.

Полужёсткие гофрированные воздуховоды характеризуются механической прочностью и гибкостью. Это позволяет монтировать вентиляционные системы любой конфигурации. Допускается изгиб в любом направлении под заданным углом.

Особенности полужёстких вентиляционных рукавов

Внутренняя поверхность каркасных воздуховодов имеет мельчайшие неровности. Чем шероховатость выше, тем больше аэродинамические потери и выше уровень шумообразования. Применение таких вентиляционных каналов на протяжённых прямых магистралях нецелесообразно.

Степан Быков, эксперт

Существуют гофрированные трубы для вентиляции со звукопоглощающим слоем. Представляют собой конструкцию из трёх слоёв. Внутренний и внешний состоят из полимерной плёнки с нанесённой алюминиевой фольгой, средний – из тонкого минерального материала, например, базальта толщиной 25 мм. Для усиления механической прочности средний слой монтируется на каркас из металлической спирали. С целью снижения уровня звукоотражения от стенки трубы, внутренняя поверхность может иметь перфорацию. Герметичность обеспечивает наружный слой.

Как любой металл, алюминий обладает высокой теплопроводностью. В отопительный период на стенках трубы скапливается конденсат. Чтобы снизить вероятность появления плесени и грибков, выпускают теплоизолированные модификации.

Монтаж

Гибкие полужёсткие воздуховоды монтируют с помощью металлических или нейлоновых стяжек, соединительных лент и хомутов, гибких вставок. Самоклеящаяся соединительная лента имеет ширину от 50 до 100 мм, изготовлена на основе полиэтилена или ПВХ поверх которой нанесён слой алюминия. Металлические стяжки представляют собой металлическую ленту с приподнятыми краями, чтобы избежать повреждения трубы.

Во время монтажа:

  • Гофрированные рукава полностью растягивают во избежание аэродинамического сопротивления в системе.
  • Вентиляционный канал закрепляют на стационарных подвесах с шагом не более 1.5 м.
  • Допустимое провисание трубы между соседними точками опоры – не более 50 мм.
  • Угол поворота не должен быть меньше диаметра самого вентиляционного рукава.

Характеристика гофрированных воздуховодов

Преимущества

  • Их эластичность и гибкость позволяют решать задачи по монтажу систем сложной геометрии.
  • Не требуют дополнительных стыковочных элементов (уголков, переходников, отводов). Наращивать трубы можно с помощью металлического скотча.
  • Удобная транспортировка: компактность в сжатом состоянии. Секция длиной 3 метра в сложенном состоянии составляет 1 метр.
  • Подходят для внутренних и наружных работ.
  • Используются в сочетании с прямоугольными воздуховодами. Для стыковки применяются стандартные переходники с прямоугольного на круглое сечение.
  • Лёгкость конструкции.
  • Экономичность.

В современных системах вентиляции всё чаще используются алюминиевые гофротрубы. Это самый бюджетный вариант, его характеризуют:

  • Небольшой вес.
  • Отсутствие необходимости заземления, так как не накапливается статическое электричество.
  • Работа в широком температурном диапазоне от -30 °C до +120 °C.
  • Герметичность конструкции.
  • Большой радиус изгиба.
  • Стойкость к воздействию солнечной радиации и коррозии.
  • Срок службы не менее 10 лет.

Вентиляционные гофрированные трубы из алюминия отвечают всем требованиям, предъявляемым к элементам вентиляционной системы:

  • Удобный безопасный монтаж.
  • Соответствие требованиям пожарной безопасности.
  • Доступность для осмотра, проверки и ремонта.

Недостатки

К недостаткам алюминиевых гофротруб относится их неспособность выдерживать высокие температуры. Не используются для отвода горячих газообразных продуктов горения.

Применение гибких вентиляционных труб

Служат для подачи тёплого и холодного воздуха и вывода отработанного, загрязнённого воздуха из помещений в системах вентиляции низкого давления.

Без них невозможно представить создание современной разветвлённой вентиляционной сети в жилых зданиях, офисных и промышленных помещениях, в больницах, торгово-развлекательных и культурных центрах, учебных заведениях.

Так как гофрированные трубы для вытяжки характеризуются большим аэродинамическим сопротивлением, их не применяют в промышленных системах постоянного воздухообмена. Чаще они используются для подвода воздуха к большим раздаточным узлам и их соединения с магистральными жёсткими конструкциями.

Возможности гибких воздуховодов широко используются при организации современных систем вентиляции, особенно в помещениях со сложной геометрией. Однако их недостатки: высокое аэродинамическое сопротивление воздушному потоку и неспособность выдерживать высокие температуры и давление, ограничивают область их применения.

Ventilation Ducting - Ducting.com

Теплостойкость вентиляционного шланга также вступает в игру за счет снижения теплоты трения, которая может быть вызвана переносом материала и абразивов. Устойчивость к температуре и химическим веществам жизненно важна для успеха многих типов вентиляционных каналов, поскольку они позволяют гибким воздуховодам функционировать без риска повреждения.

Иногда вы можете обнаружить, что прямой путь к источнику окружающего воздуха недоступен. В этих ситуациях важно, чтобы вентиляционные каналы были достаточно гибкими, чтобы попасть в желаемое место, не ограничивая поток воздуха в вентиляционных шлангах. У нас есть несколько гибких воздуховодов из стекловолокна, ПВХ или полиэстера, которые идеально подходят для маневрирования без изгибов. Мы не только предлагаем гибкий вентиляционный шланг, но также некоторые из наших продуктов предназначены для портативности. Портативность продукта имеет большую финансовую ценность, поскольку воздуховоды взаимозаменяемы между несколькими вентиляционными устройствами и могут легко транспортироваться в несколько мест и обратно.

При вентиляции больших объемов воздуха, дыма и химикатов важно, чтобы вентиляционные шланги были прочными и устойчивыми к внешним воздействиям.Предлагаем несколько вариантов долговечности с вентиляционными изделиями. Наши металлические гибкие воздуховоды обладают высокой устойчивостью к раздавливанию, и мы также предлагаем изолированные и двухслойные воздуховоды для предотвращения истирания как внутри, так и снаружи. Для продуктов, предназначенных для транспортировки, доступны износостойкие полосы для защиты от волочения грубых материалов с грязью и камнями. При использовании вентиляционных каналов очевидно, насколько пагубно сказываются нежелательные разрывы и проколы. Случайно выпущенные пары, газы или химические вещества могут оказать серьезное негативное влияние на вашу рабочую среду или дом.В этом заключается важность износостойких накладок и общей долговечности вентиляционных каналов.

Мы понимаем, что у каждого из наших потребителей есть свои уникальные потребности. Широта возможных применений вентиляционных каналов в мире означает, что вам также необходимо иметь под рукой столь же широкий спектр насадок для воздуховодов; к счастью, мы вас поддержали. Чтобы лучше соответствовать вашим индивидуальным ситуациям с вентиляционными каналами, мы предлагаем ряд аксессуаров, которые можно использовать для оснащения и дополнения ваших ситуаций с гибкими воздуховодами.Например, J-образные замки - это обычно применяемый тип крепления, предназначенный для обеспечения легко запираемой и отпираемой точки соединения для отдельных отрезков воздуховода.

Вентиляционные гибкие воздуховоды являются важным компонентом домов и рабочих мест повсюду, и, независимо от вашего рода занятий или жизненной ситуации, вы обязательно встретите их. Тем не менее, навигация по множеству различных типов вентиляционных каналов, представленных на рынке, временами может сбивать с толку, поэтому всегда лучше провести исследование.Просмотрите наш онлайн-каталог сегодня, чтобы найти гибкие воздуховоды, которые предлагают идеальное сочетание прочности, гибкости, химической и термостойкости, необходимого для ваших сложных работ. Кроме того, обратитесь к одному из наших экспертов по воздуховодам сегодня, чтобы получить прямую помощь или дополнительную информацию о воздуховодах в целом, и найдите нужный продукт уже сегодня!

4 правила гибких воздуховодов, которые необходимо знать специалистам по ремонту

Все фотографии любезно предоставлены Министерством энергетики США

В большинстве проектов гибкие воздуховоды HVAC располагаются в специально отведенных пазах, что обеспечивает максимальную эффективность воздушного потока. Но путь для последней ветви дерева гибких воздуховодов - той, которая идет от магистрали или камеры к выходному регистру - обычно выбирается субподрядчиком. Часто им приходится конкурировать в поисках места для прокладки воздуховодов среди всей проводки и трубопроводов, уже проложенных электротехническими и сантехническими предприятиями.

Гибкие воздуховоды могут ускорить установку за счет уменьшения количества стыков на участке и устранения необходимости в коленах и смещениях. Они также легко подходят как к овальным, так и к круглым разъемам.Но физические свойства гибких воздуховодов, создающие преимущества, также являются источником потенциальных проблем, если не соблюдать осторожность во время установки. Хороший первый шаг, или конечно же, - убедиться, что существует эффективная коммуникация между всеми вовлеченными сторонами, включая проектировщиков, монтажников и специалистов по HVAC, сантехнике и электричеству.

Но не помешает иметь наглядные пособия при обсуждении, наблюдении или проверке работы. Детали, представленные здесь, были взяты из U.S. В видеороликах "Building America" ​​Министерства энергетики США рассматриваются основы проектирования и установки гибких воздуховодов. Многое из того, что вы здесь найдете, является здравым смыслом, но не позволяйте этому обмануть вас. Воздушный поток сложнее, чем кажется, и невнимательность или пренебрежение этими передовыми методами действительно может снова вас укусить.

1. Закройте воздуховоды мастикой.

Все воздуховоды должны быть герметизированы мастикой для воздуховодов стандарта UL-181 [1] , а гибкие воздуховоды должны удерживаться на месте стяжками на всех соединителях.В идеале все воздуховоды должны располагаться в кондиционируемом помещении. Обычно это происходит с воздуховодами, которые проходят через подвесной потолок или перекрытие, или между балками, если система пола находится наверху кондиционированного подвала или подвального помещения. Чердаки могут быть проблематичными, когда изоляция расположена в чердачном этаже, а не в стропильных нишах или, что еще лучше, за пределами обшивки крыши.

Если воздуховоды расположены вне кондиционируемого помещения, они должны быть герметизированы, чтобы предотвратить потерю кондиционированного воздуха, а также изолированы, чтобы предотвратить тепловые потери или усиление из окружающего воздуха.

Все воздуховоды, жесткие или гибкие, должны быть герметизированы канальной мастикой стандарта UL-181. Клейкая лента имеет множество применений, но герметизация воздуховодов не входит в их число.

Иллюстрация: Совет по диффузии воздуха, «Стандарты характеристик гибких воздуховодов и установки», 5-е издание


Хотите больше? Ознакомьтесь с нашими победителями в области дизайна 2017 года!

2. Используйте только то, что вам нужно

Трение - враг воздушного потока.В отличие от жестких воздуховодов, которые обрезаются до длины с допуском 1 дюйм или меньше, легко отрезать отрезок гибкого воздуховода на несколько футов длиннее, чем требуется, чтобы добраться из точки A в точку B [2A] . Это создает провисание в воздуховоде, что снижает воздушный поток по двум причинам. Во-первых, поскольку воздух должен проходить дальше, он подвергается воздействию большей части внутренней поверхности воздуховода. Во-вторых, из-за того, что воздуховод не натянут плотно, проволочные ребра в воздуховоде создают большее трение, чем обычно, по всей длине воздуховода.

Чтобы поддерживать сильный воздушный поток, спланируйте короткие прямые участки на этапе проектирования. Обратите особое внимание на план каркаса и по возможности проложите воздуховоды через фермы перекрытий [2B] . Следите за планом во время обрамления и будьте готовы к созданию желобов для протяжки воздуховодов там, где это необходимо. Также убедитесь, что все воздуховоды, независимо от длины, натянуты между фитингами.

Избегайте провисания резких изгибов [2A], которые серьезно уменьшают поток воздуха.Запланируйте комплект каркаса, чтобы включить в него желобки или фермы для размещения воздуховодов [2B]. Воздуховоды, которые не растянуты или имеют резкие изгибы, могут в несколько раз увеличить эквивалентную длину воздуховода (см. Иллюстрацию выше).

3. Не путайтесь с гибкими воздуховодами

Поток воздуха в воздуховоде любой длины может быть нарушен из-за резких поворотов или даже изгибов. И каждый поворот, изгиб или сжатие в участке воздуховода уменьшает поток воздуха, что приводит к большему количеству жалоб со стороны ваших клиентов, связанных с комфортом.

К сожалению, на многих строительных площадках плохое планирование каркаса и несогласованность операций вычитания приводят к всевозможным изгибам и перегибам, некоторые из которых почти полностью останавливают воздушный поток [3A] .

Когда гипсокартон поднят, эти проблемы невозможно обнаружить, поэтому внимательно осмотрите гибкие воздуховоды, прежде чем бригада гипсокартона приступит к работе. Изгибы сравнительно легко обнаружить, но резкий изгиб может ограничить поток воздуха, и его труднее увидеть. [3B] .Если невозможно избежать изгибов, убедитесь, что радиус любого поворота как минимум равен диаметру воздуховода. Например, центральная линия изгиба в воздуховоде диаметром 8 дюймов должна следовать кривой с радиусом не менее 8 дюймов [3C] . Один из простых способов обеспечить соответствие изгибов этому стандарту - использовать металлические колена в этих критических местах.

Отсутствие координации между вычитаемыми сделками может привести к изгибам и перегибам, чтобы избежать компонентов трубопроводов, проводки и каркаса [3A].Чтобы избежать дорогостоящего поиска неисправностей за готовыми стенами и потолками, внимательно осмотрите перед установкой гипсокартона, чтобы убедиться в отсутствии резких изгибов или перегибов, скрытых за рамой [3B].

Иллюстрация: любезно предоставлено Министерством энергетики США


Хотите больше? Ознакомьтесь с нашими лучшими механическими и электрическими продуктами на 2020 год!

4.

Поддержите воздуховоды

Иногда лучший маршрут для гибкого воздуховода - это вверх и над препятствием.Но без надлежащей опоры воздуховоды могут провисать или перегибаться, что снижает воздушный поток [4A, 4B] .

Для предотвращения проблем используйте седла или ремни для поддержки через равные промежутки времени [4C, 4D] . Следуйте инструкциям производителя, но на случай, если они «потеряются», вот список лучших практик для поддержки воздуховодов:

  • Пространственные опоры на расстоянии не более 4 футов (соединение с жестким воздуховодом или оборудованием считается точкой опоры).
  • Опоры должны иметь ширину не менее 1½ дюйма.
  • На длинных горизонтальных участках с крутыми изгибами используйте дополнительные опоры до и после изгибов.
  • Не допускайте провисания воздуховодов более чем на 1/2 дюйма на фут между опорами; максимальный прогиб не должен превышать 2½ дюйма [4E] .
  • Опорные ремни не должны сжимать внутреннюю сердцевину или ограничивать поток воздуха.
  • Опоры не должны сужать изоляцию, поскольку это может вызвать появление холодных пятен и конденсации, что может привести к росту плесени.

Когда воздуховоды необходимо проложить вверх и над препятствием, слишком мало опор может вызвать перекручивание [4A].Решение состоит в том, чтобы создать плавный изгиб, используя опоры через частые промежутки времени [4B]. Поддерживающий материал должен быть достаточно широким, чтобы избежать сжатия воздуховода.

Хорошее практическое правило - обеспечивать опору воздуховода не реже чем через каждые 4 фута и чаще при использовании гибкого воздуховода большого диаметра [4C], даже когда воздуховоды частично поддерживаются каркасными элементами [4D]. В идеале воздуховоды не должны прогибаться более чем на ½ дюйма на фут между опорами, а максимальный прогиб не должен превышать
2½ дюйма [4E].

Иллюстрация: любезно предоставлено Министерством энергетики США

---

Эта статья была адаптирована из серии видео на ProTradeCraft. com, основанной на материалах Building America Solution Center (BASC), онлайн-инструмента Министерства энергетики США, который собирает рекомендации по передовой практике ведущих специалистов строительной науки страны. и специалисты по жилищному строительству.

Эти три типа воздуховодов помогут вам проветрить вашу собственность

Существует три основных типа воздуховодов, используемых в бытовых системах вентиляции: жесткие воздуховоды, полужесткие воздуховоды и гибкие воздуховоды.В ходе этого блога вам будут объяснены эти три основных типа вентиляционных каналов. Вы узнаете о передовых методах установки, оптимальном времени для использования каждого типа и о влиянии каждого типа на давление в вашей системе вентиляции.

Что такое гибкие воздуховоды?

Гибкие воздуховоды доступны из следующих материалов: ПВХ, алюминий с ПВХ-покрытием, алюминий и изолированный алюминий. Гибкие воздуховоды идеальны, когда жесткий воздуховод невозможно установить из-за недостатка места или неудобной установки.

Максимальная длина гибких воздуховодов не должна превышать 1,5 метра для осевых вентиляторов, 6 метров для центробежных вентиляторов (до 30 л / с) и 3 метров (от 31 л / с до 60 л / с). В зависимости от расхода максимальное количество изгибов гибкой системы воздуховодов составляет 2.

Любую гибкую систему воздуховодов следует натянуть, чтобы обеспечить полный внутренний диаметр и минимизировать сопротивление. Рекомендуемая длина воздуховода составляет 90% от его максимальной длины.

Когда воздуховод проходит через неотапливаемые зоны, такие как чердаки, воздуховод должен быть изолирован материалом толщиной не менее 25 мм с теплопроводностью не более 0,04 Вт / (м · К), чтобы свести к минимуму образование конденсата.

Воздуховод из ПВХ

- самый дешевый из имеющихся, но он очень универсален и может использоваться в большинстве систем вентиляции общего назначения; включая вытяжки.

Алюминиевые воздуховоды с ПВХ-покрытием имеют дополнительную защиту от коррозии и разрывов благодаря внешнему ПВХ-покрытию.Этот тип воздуховодов может использоваться с вентиляторами на кухнях и вытяжками.

Что такое жесткие воздуховоды?

Жесткие воздуховоды доступны как из пластика, так и из вспененного полипропилена (EPP) и могут использоваться как часть более крупной системы воздуховодов или как отдельный компонент воздуховода. По возможности в вентиляционной системе следует использовать жесткие воздуховоды, чтобы минимизировать сопротивление воздуховодов и изгибы системы.

Жесткие пластиковые воздуховоды подходят для большинства установок.Однако жесткие воздуховоды из EPP следует использовать в тех случаях, когда агрегат находится снаружи или проходит через неотапливаемые участки, такие как чердаки. Этот тип жестких воздуховодов обеспечивает антистатическую защиту и в случае изделий высокого качества является огнестойким в соответствии со стандартами EU-82 - DIN 4102.

Что такое полужесткий воздуховод?

Полужесткие воздуховоды считаются лучшим типом вентиляционных каналов и предлагают монтажникам и тем, кто использует полужесткие воздуховоды в своих вентиляционных системах, ряд преимуществ.

Полужесткие воздуховоды хорошего качества помогают системе вентиляции работать с оптимальной производительностью, так как это система вентиляции с нулевой утечкой. Кроме того, это также может привести к сокращению времени установки на 70%, а также предложить точки приложения Q SAP. Высококачественные полужесткие системы воздуховодов также обладают высокими уровнями разрушаемости, при этом некоторые из них способны выдерживать силу до 13 кН / м2.

Некоторые полужесткие системы воздуховодов также предлагают установщику универсальность, позволяя им переключаться между овальными и круглыми воздуховодами без потери гидравлического давления или производительности системы.

Обслуживание вентиляционной системы также упрощается, поскольку ведущие полужесткие системы воздуховодов предлагают антистатическое и антибактериальное покрытие, а также их очень легко чистить при установке.

Идеальное применение полужестких воздуховодов - это использование всей домашней вентиляционной системы, такой как блок MVHR.

Щелкните здесь, чтобы просмотреть различные системы вентиляции и воздуховодов, доступные вам от Airflow.

Правильный способ установки гибкого воздуховода

Вы, наверное, видели гибкие воздуховоды ( или flex duct) на чердаке или в подполье.Выглядят они так:

Ага, гибкий воздуховод - это та странная обвязка из фольги, которая выглядит так, будто она была сделана для НАСА или чего-то подобного. На самом деле это просто трубка, по которой движется воздух. Или, как это бывает во многих домах, изо всех сил пытается пройти через .

Видите ли, гибкий воздуховод редко устанавливается очень хорошо. Если вы когда-нибудь видели изогнутый или провисший гибкий воздуховод и задавались вопросом, было ли это проблемой, значит, вы на что-то наткнулись! Поскольку гибкий воздуховод по определению является гибким, он часто изгибается так, как мы этого не хотим.

Результат - плохой воздушный поток и неэффективные системы HVAC.

Нам действительно нравится гибкий воздуховод. Но вы должны установить его правильно.

В этом вся суть гибкого воздуховода. Когда подрядчики HVAC используют его по назначению, это нормально. Однако во многих домах гибкие воздуховоды используются чрезмерно, потому что их относительно легко установить по сравнению с жесткими трубопроводами.

Помимо того, что он чрезмерно загружен, он часто устанавливается неаккуратно. Со временем он прогибается или прогибается, препятствуя прохождению драгоценного воздуха через вашу систему.

Этого не должно происходить. Установщики HVAC

могут использовать гибкий воздуховод и избежать этих проблем. Им просто нужно установить его правильно.

Кстати, следующие шаги охватывают правильный подход при установке гибкого воздуховода:

1. Помните: хорошая система воздуховодов почти никогда не будет полностью гибкой.

Это ключ. Мы собираемся рассказать, где и как можно развернуть гибкий воздуховод, но вы должны помнить, что в хорошей системе воздуховодов не , а только , использующие гибкий воздуховод.

Вам также придется установить трубы из твердого материала. Жесткая труба, конечно же, не перегибается и не провисает. Кроме того, он менее подвержен повреждениям. Что-то может упасть на ваши гибкие воздуховоды и сместить или порвать их. Жесткая труба? Не так много.

Для систем воздуховодов меньшего размера можно использовать почти полностью гибкие , но колена и изгибы все равно должны быть жесткими. В любом случае помните, что очень мало ситуаций, когда система полностью гибких воздуховодов подходит.

2.Делайте все остальное правильно, прежде чем что-либо устанавливать.

Вы не сможете установить гибкий воздуховод, если не выполнили ручной расчет нагрузки J, ручной D для проектирования воздуховодов и ручной T для определения размеров приводки и решетки. После выполнения этих упражнений, , затем , вы можете решить, можно ли использовать гибкий воздуховод.

И после того, как вы проделаете все это, вы все равно можете решить, что , а не , использовать гибкий воздуховод. Все зависит от результатов.

Выполнять всю эту беготню - все равно что делать уроки. Забраться на чердак с кучей гибких воздуховодов, если вы сначала этого не сделали? Это эквивалентно пропуску занятий на весь семестр и последующему появлению в день выпускного экзамена. Это не умно.

В большинстве случаев эти упражнения покажут вам, что можно использовать гибкий воздуховод в определенных местах. Но где?

3. Используйте гибкий воздуховод для прямых участков.

Вы будете знать, что можете использовать гибкий воздуховод, если в вашей конструкции есть прямые участки (т.е.е. длинные прямые участки воздуховода). Поскольку гибкий воздуховод обычно неэффективен из-за провисания и перегиба, прямые участки в значительной степени устраняют это.

Да, воздуховод может провисать на прямом участке. Но он не прогнется, если ваш подрядчик будет правильно его поддерживать.

Есть ли какие-либо участки воздуховода, которые не прямые? Используйте жесткую трубу! Сюда входят изгибы, локти и все, что выходит прямо из камеры. Изогнутый гибкий воздуховод не позволит воздуху течь должным образом, в отличие от жесткого воздуховода.

Единственный случай, когда можно использовать гибкий воздуховод для изгиба, - это очень длинный канал с большим радиусом.Но даже в этом случае жесткая трубка, вероятно, лучше.

4. Затяните и держите прямо.

Если ваш подрядчик использует гибкий воздуховод для прямых участков, очень важно, чтобы он плотно его затянул при установке. В противном случае внутренняя часть воздуховода будет неровной и сжатой. Воздух не будет проходить через него должным образом, и со временем он будет больше провисать.

5. Проверка и балансировка

Ваш подрядчик хорошо поработал, установив гибкий воздуховод? Они узнают, если они проверит свою работу.

После установки любого воздуховода, гибкого или другого, важно проверить статическое давление и поток воздуха в системе. У вашего подрядчика по ОВКВ есть оборудование для выполнения этих измерений. Если ваша система не перемещает нужное количество воздуха (а это должно быть, потому что она была правильно рассчитана и спроектирована, помните?), Подрядчику придется вернуться и внести коррективы, пока все не станет нужным.

В частности, воздуховод

Flex также требует действительно хорошего контроля качества. Его так легко согнуть или раздавить! Вот почему мы твердо верим в строгую направленность и точность при установке гибких воздуховодов, а также в аудит после установки, желательно со стороны старшего члена команды.

Быть пользователем гибких воздуховодов - это нормально. Просто используйте в умеренных количествах.

Использование гибких воздуховодов для прямых участков обычно нормально, особенно если вы делаете это в рамках целенаправленного и тщательного проектирования воздуховодов для дома.

Но использовать его, потому что его легко установить? Или использовать его для поворотов? Это просто безответственно.

При установке воздуховодов мы обычно используем комбинацию гибких и жестких воздуховодов. В большинстве домов это будет работать в большинстве случаев. Но только в том случае, если вы сначала сделаете домашнюю работу и убедитесь, что вы создаете качественный дизайн воздуховода с материалами и качеством монтажа, которые сохранятся.

Это правильный способ установки гибких воздуховодов или, если уж на то пошло, любых воздуховодов. Сделать это правильно сложно, но оно того стоит.

TerraBloom 6 "Воздуховод - 25 футов длиной, белый гибкий воздуховод с 2 Cla

  • 6-ДЮЙМОВЫЙ КАНАЛ - СВЕТИЛЬНИК И ТЕПЛОУСТОЙЧИВОСТЬ: Мы создали этот алюминиевый воздуховод с учетом потребностей вашей комнаты для выращивания. Толстый слой белого ПВХ на этом воздуховоде предотвращает утечку света и отталкивает тепло от ваших осветительных приборов, чтобы воздух оставался прохладным. Работает с вытяжными и приточными вентиляторами, угольными фильтрами и закрытыми фонарями диаметром 6 дюймов
  • 4-СЛОЙНАЯ ПРОЧНОСТЬ: Следите за тем, чтобы в вашей вентиляционной системе не было разрывов и отверстий для штифтов.Под слоем белого ПВХ наши воздуховоды состоят из двух слоев алюминиевой фольги со слоем ПЭТ и спирали из стальной проволоки для сохранения формы
  • ГИБКОСТЬ И ПРОСТОТА В ИСПОЛЬЗОВАНИИ: Наш 6-дюймовый воздуховод очень гибкий и простой в установке. Он устанавливается прямо на канальный вентилятор, вытяжную вентиляцию, угольный фильтр или светоотражатель. Мы включаем пару 6-дюймовых зажимов, чтобы сделать установку легкой
  • ДИАМЕТР 6 ДЮЙМОВ С РЕГУЛИРУЕМОЙ ДЛИНОЙ: Этот вентиляционный канал имеет диаметр 6 дюймов и поставляется в виде одного отрезка длиной 25 футов, который можно разрезать на любое количество кусочков с помощью кусачки и ножа для бумаги
  • РАЗНООБРАЗИЕ ПРИМЕНЕНИЯ: Наши воздуховоды подходят для любых целей, связанных с отоплением, вентиляцией и кондиционированием воздуха (HVAC).Он будет перемещать и доставлять воздух на кухни (вытяжка для приготовления пищи), теплицы и комнаты для выращивания (циркуляция воздуха, приток, вытяжка и охлаждение осветительной арматуры), ванные комнаты (вытяжка запаха и влаги), сушильные комнаты, палатки для выращивания и другие приложения, которые вы используете. разум

TerraBloom White 6 дюймов на 25 футов Гибкие алюминиевые воздуховоды помогут быстро и легко выполнить вентиляцию. Каждый воздуховод поставляется в комплекте с парой зажимов для легкой установки. Светонепроницаемость и регулируемая длина.Подходит для вентиляторов, фильтров и воздуховодов диаметром 6 дюймов и обеспечивает провисание 20 мм для легкой установки. Разработан для использования в палатках для выращивания и в домашних садах. Подключается к встроенным вентиляторам, фильтрам и осветительным приборам с воздушным охлаждением. Отражает тепло и свет.

Часто задаваемые вопросы:

Каковы рекомендуемые области применения этого гибкого воздуховода?

Этот воздуховод разработан для использования в кухонных вытяжках, воздуховодах HVAC, в закрытых садах, в палатках для выращивания растений и в вытяжных системах ванных комнат.

Можно ли использовать этот воздуховод в качестве переносного шланга переменного тока?

Этот воздуховод не подходит для переносных систем переменного тока. Он будет накапливать и рассеивать тепло, выделяемое переменным током, и не позволять ему выходить из окна. Мы рекомендуем использовать пластиковый воздуховод для вытяжки переменного тока, пластик не будет накапливать и рассеивать тепло, пока не достигнет оконного выхлопа.

Можно ли использовать этот воздуховод в качестве переносного шланга для всасывания / всасывания листьев?

Нет, этот воздуховод изготовлен из двойного слоя фольги и белого пластика ПВХ и предназначен для передачи воздуха.Мусор, переносимый вакуумом, проткнет эти гибкие воздуховоды.

Каков предел рабочей температуры для этого воздуховода?

Этот канальный шланг выдерживает высокие температуры до 180 ° F.

Гибкие воздуховоды Австралия | Поставщики промышленных воздуховодов

Также известные как «гибкие», как следует из названия, гибкие воздуховоды обеспечивают большую гибкость, чем обычные варианты воздуховодов. Гибкие воздуховоды обеспечивают большее удобство с точки зрения возможности вписаться в пространства, в которые металлические воздуховоды не могут легко втиснуться.Он позволяет использовать воздуховоды для резких поворотов и других углов, которые могут потребоваться, что значительно упрощает установку. По этой причине распространение гибких воздуховодов изменило способ проектирования и строительства жилой и коммерческой недвижимости.

Переход к поставщикам гибких воздуховодов в Австралии

Как основной поставщик промышленных воздуховодов в Австралии, Plascorp известен производством гибких воздуховодов, которые изготавливаются из высококачественных материалов и обеспечивают наилучшие результаты.Мы делаем упор на создание гибких воздуховодов, которые отличаются прочностью и просты в установке. В какой бы отрасли вы ни работали, от горнодобывающей промышленности до строительства, наши гибкие воздуховоды - лучшее решение для вашего бизнеса.

Гибкие воздуховоды Plascorp более универсальны, чем жесткие металлические воздуховоды. Для помещений уникальной формы или тесных коридоров гибкие воздуховоды - идеальное решение. Кроме того, для установки и демонтажа требуется меньше времени и труда, что делает его идеальным для временных работ и проектов. Тем не менее, материалы по-прежнему достаточно прочные, чтобы их можно было использовать в течение длительного времени.

Выберите лучших поставщиков воздуховодов в Австралии - Plascorp

Гибкие воздуховоды все больше становятся отраслевым стандартом, и, как лучшие в отрасли, наши гибкие воздуховоды являются выбором номер один для предприятий по всей Австралии. Независимо от ваших потребностей, Plascorp может помочь разработать наиболее эффективное индивидуальное решение для гибких воздуховодов для вашего бизнеса.

Воздуховоды для вентиляции также доступны в дополнение к нашему промышленному ассортименту. Легкие, прочные и прочные, вентиляторы серии Blowerduct широко используются там, где требуется временная или постоянная вентиляция.

Обычно используется в сфере проката мероприятий для обеспечения кондиционированным воздухом. Изолированный вентиляторный воздуховод также доступен для уменьшения увеличения и уменьшения температуры и, следовательно, снижения энергопотребления. Благодаря трехслойной конструкции и более высокой прочности серия изолированных воздуховодов Blowerduct также является более надежным решением для длительного ношения.

50 лет промышленного гибкого шланга

Обладая более чем 50-летним опытом производства промышленных гибких шланговых каналов и туннельных вентиляционных каналов, мы заработали репутацию производителя лучших продуктов, доступных на австралийском рынке.Мы проектируем воздуховоды с учетом простоты монтажа, хороших характеристик потока и долговечности, чтобы наши клиенты получали только лучшее, когда они покупают у Plascorp.

Для получения дополнительной информации о нашем широком ассортименте продукции, включая Tuflex Lock-Flex, свяжитесь с нашей дружной командой экспертов сегодня. Если вы из Перта или Мельбурна, позвоните в наш головной офис по телефону 1300 30 13 13 или отправьте электронное письмо по адресу [email protected], и мы будем рады помочь вам в дальнейшем.

Отсутствие перегибов или резких изгибов при установке гибкого воздуховода

ОБЛАСТЬ ПРИМЕНЕНИЯ

Дополнения: Если новый гибкий воздуховод добавляется к существующему дому, либо как часть обновления системы отопления, вентиляции и кондиционирования воздуха, либо в качестве дополнения к зданию, убедитесь, что гибкий воздуховод установлен как можно более короткими, прямыми и прямыми, без перегибы или резкие изгибы, как описано на вкладке «Описание».

Существующие здания: в существующем здании с гибкими воздуховодами и неэффективной системой отопления, вентиляции и кондиционирования воздуха проверьте, нет ли перегибов или резких изгибов в гибком воздуховоде.Симптомы могут включать недостаточный поток воздуха к терминалу, чрезмерный шум или перегорание вентилятора из-за повышенного статического давления.

Если воздуховоды расположены на чердаке, ознакомьтесь с руководством «Оценка потолков, чердаков и крыш перед модернизацией на месте».

Если воздуховоды расположены в подвале или подвальном помещении, ознакомьтесь с руководством «Оценка подвальных помещений и подвалов перед модернизацией на месте».

Для получения дополнительной информации о воздуховодах см. Стандартные рабочие спецификации Министерства энергетики США.

ОПИСАНИЕ

При установке гибкого воздуховода в модернизируемых и существующих зданиях соблюдайте все передовые методы и меры предосторожности, описанные для нового строительства.

Дополнения

См. Предварительную оценку существующих систем HVAC для обсуждения того, когда и как добавлять места в существующую систему распределения. Согласуйте схему воздуховодов для нового помещения с дизайном конструкции и других систем, чтобы обеспечить место для правильной прокладки воздуховодов.Как и в случае с новым строительством, используйте Руководство D ACCA и предоставьте владельцу дома схему расположения для использования в будущем.

Существующие здания

См. Предварительную оценку существующих систем HVAC для обсуждения того, как определить, может ли дефектная конструкция воздуховода способствовать плохой работе системы HVAC. Если будет обнаружено, что гибкий воздуховод раздавлен, изогнут, изогнут, защемлен или иным образом поврежден, воздуховод должен быть закреплен, а трасса скорректирована так, чтобы обеспечить путь открытия полного диаметра на всем участке от отвода ответвления до регистра (см. вкладка Описание этого руководства).Иногда необходимо удалить гипсокартон, чтобы добраться до гибкого воздуховода. Если пространство внутри или сквозь существующие конструкции не может вместить весь диаметр воздуховода, есть две альтернативы:

  1. Подумайте о добавлении одного или нескольких дополнительных регистров, а затем направьте требуемый воздушный поток в комнату через несколько меньших воздуховодов, которые лучше вписываются в доступное пространство. Такой подход может обеспечить лучшее покрытие помещения при разумном снижении трения, которое все еще может позволить вентилятору работать эффективно.
  2. Подумайте о новом месте для кассы, которое обеспечит беспрепятственный путь и при этом обеспечит хорошее покрытие для комнаты. Для этого потребуется переместить регистр комнаты в новое место и залатать гипсокартон на прежнем месте.

УСПЕХ

При изменении трассировки воздуховодов доступ к воздуховодам осуществляется непосредственно из подвала, подполья или чердака, если это возможно. Если воздуховоды проложены за отделочными материалами, такими как гипсокартон, возникает соблазн сделать как можно меньшие отверстия в существующих потолках и стенах, чтобы уменьшить повреждения.Однако гибкий воздуховод может разрушиться, если его поставить на место на расстоянии. Полностью изучить всю схему воздуховода, если отверстия слишком малы, будет невозможно. Вместо этого вырежьте отверстия в гипсокартоне, достаточно большие, чтобы соответствовать голове и плечам установщика, чтобы можно было манипулировать гибким воздуховодом в наилучшей возможной ориентации. Используйте широкие подвесы, чтобы удерживать воздуховод на месте, и обязательно открывайте потолок непосредственно под любыми соединениями, которые необходимо отрегулировать, чтобы хомуты или обвязки можно было исследовать со всех сторон, чтобы гарантировать плотное уплотнение.

Если гибкие воздуховоды отсоединяются для обхода препятствий, при их повторном присоединении закрепите внутреннюю облицовку на манжете механическими зажимами и заклейте лентой или мастикой. Накройте изоляцией и пароизоляцией из пластиковой пленки и прикрепите пластик к воздуховоду багажника или воротнику ботинка с помощью металлической ленты или мастики, как описано в руководстве «Герметичные и изолированные гибкие воздуховоды».

КЛИМАТ

Хотя при ремонте существующую систему воздуховодов, как правило, не требуется приводить в соответствие с нормативами (дважды проверьте это с местным должностным лицом), вы можете воспользоваться этой возможностью, чтобы проверить воздуховоды на предмет утечки и герметизировать все доступные швы и стыки; используйте скобы с загнутыми наружу скобами и одобренную UL-181A металлическую ленту, активируемую при нагревании или чувствительную к давлению, либо используйте мастику и ленту из волоконной сетки.Вы также можете добавить изоляцию воздуховодов там, где она отсутствует или недостаточна, особенно если вы видите свидетельства возникновения конденсации. Начиная с Международного кодекса энергосбережения (IECC) 2009 года, приточные каналы, расположенные в безусловном пространстве, должны быть изолированы как минимум до R-8, а обратные каналы должны быть изолированы до R-6.

Во влажном климате неизолированные или недостаточно изолированные воздуховоды в некондиционном пространстве могут стать источником повреждения от влаги. Когда теплый влажный воздух соприкасается с холодной поверхностью воздуховода, доставляющего охлажденный воздух, водяной пар может конденсироваться в жидкую воду, что может вызвать ржавчину в воздуховодах и плесень в изоляции, каркасе и других строительных материалах.См. Подробные инструкции в разделе «Герметичные и изолированные гибкие воздуховоды».

СООТВЕТСТВИЕ

См. Вкладку «Соответствие».

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
