Тройники для воздуховодов венитляции прямоугольного сечения

ООО «ТПФ «СтройВент» производит и реализует тройники для воздуховодов прямоугольного сечения, позволяющие создавать эффективные сети вентилирования, кондиционирования и отопления помещений без использования дополнительных переходов.

Высокое качество и большой выбор продукции

Изготовление прямоугольных тройников осуществляется из высококачественной оцинкованной стали с учетом требований сертификации и фактических эксплуатационных условий.

Достоинства изделий:

  • Имеют надежную и простую конструкцию;
  • Легко монтируются;
  • Не требуют специального обслуживания.

Типоразмеры стандартных тройников прямоугольного сечения приведены в таблице данных в этом разделе. Изделия с оригинальными характеристиками изготавливаются по индивидуальному заказу.

Предлагаемые условия сотрудничества

Мы продаем описываемые фасонные части удаленно и на максимально выгодных для клиентов условиях.

Предлагаемые преимущества:

  • Доступная цена на продукцию;
  • Возможность оформления заказов прямо на сайте;
  • Оперативная доставка приобретенной партии изделий;
  • Наличие всех необходимых гарантий;
  • Оказание консультативной и практической помощи.

Заключить договор на покупку вентиляционных прямоугольных тройников с компанией «СтройВент» могут юридические лица из Санкт-Петербурга, Ленинградской области и остальных регионов РФ.

Тройник вентиляционный прямоугольный используется для разветвления или соединения воздуховодов соответствующего сечения. Его стандартные параметры указаны в таблице. Для сложных вентиляционных систем можно заказать изделия любых размеров, диапазон которых ограничивается только технологией производства.

Тройник прямоугольный делается из нержавеющей или оцинкованной стали толщиной от 0,5 до 1,0 мм. Угол ответвления может быть 90о (в этом случае его можно не указывать), 45о, а также другой, по желанию клиента. Если сечение воздуховода в системе вентиляции меняется, то для изготовления детали нужна более сложная технология, что несколько повышает ее стоимость.

Тройник прямоугольного сечения для воздуховодов — это самое популярное фасонное изделие в системах вентиляции. Чтобы заказать его в Санкт-Петербурге, можно обратиться в компанию СтройВент, позвонив по телефону +7 (812) 325-5222 или отправив заявку на e-mail [email protected]

Условное обозначение:

ПТ — А1 х В1 — А2 х В2 — α

ПТ — Тройник прямоугольный

А1 х В1 — А2 х В2 — Размеры тройника:

  • 1 — ствола;
    2 — ответвления

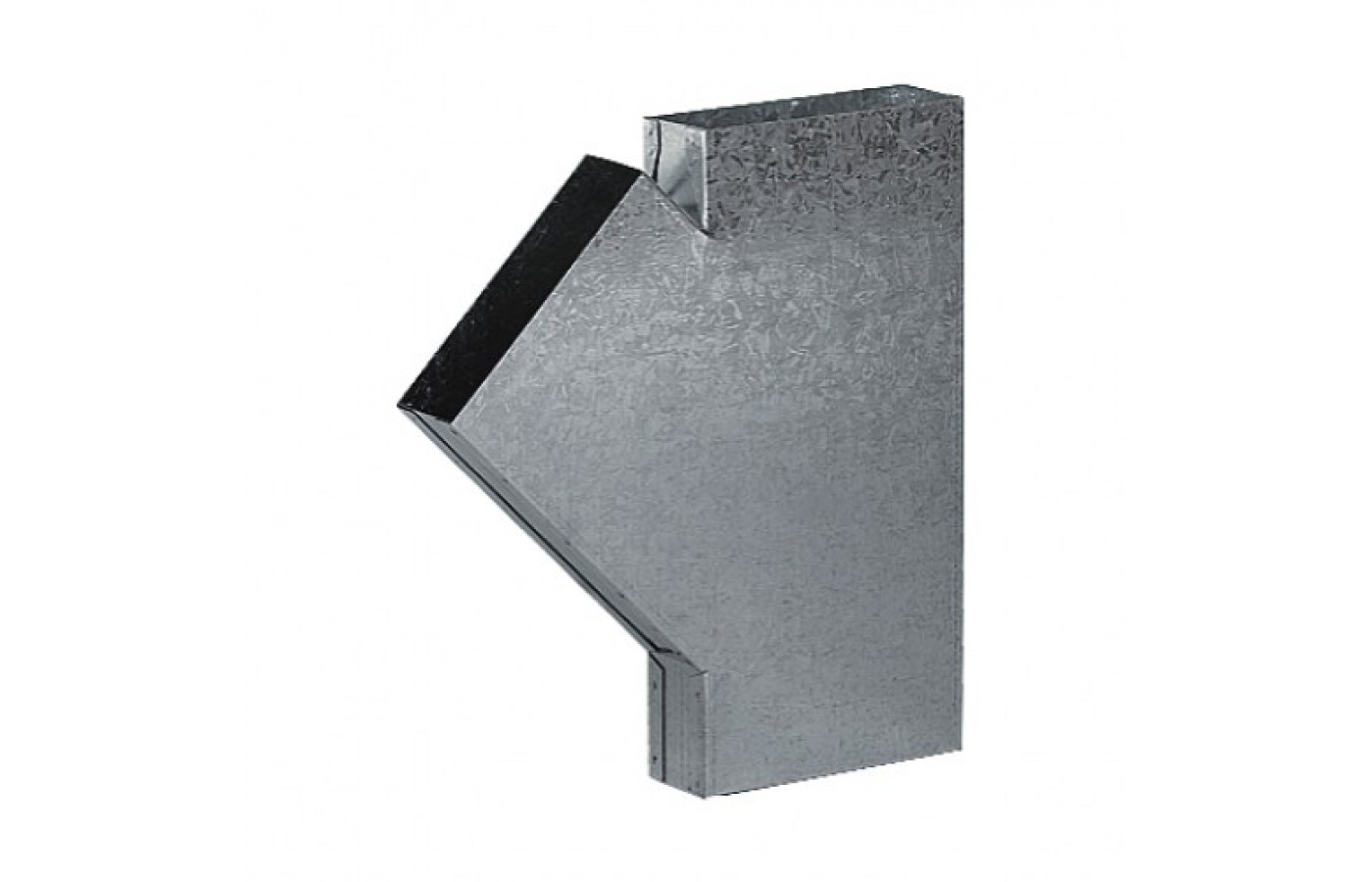

  • α — Угол ответвления:
  • 90°, 45° (90° — стандартный, можно не указывать)



Таблица данных прямоугольных тройников

Размер сеченияМонтажная длина L, ммПлощадь поверхности, м2Масса без фланцев, кг
Боковая сторона А, ммШирина В, мм
150*150150*1503500,261,32
250*250150*1503500,381,9
400*400
150*1503500,613,7
400*400250*2504500,754,72
500*500150*1503500,764,75
500*500250*2504500,945,76
600*600150*1503500,885,28
600*600250*2504501,126,75
600*600400*4006001,458,63
600*600500*5007001,639,81
800*800150*1503501,166,95
800*800250*2504501,478,79
800*800400*4006001,911,35
800*800500*5007002,212,99
800*800600*6008002,4514,5
1000*1000150*1503501,458,55
1000*1000250*2504501,8310,82
1000*1000400*4006002,4214,1
1000*1000500*5007002,7516,1
1000*1000600*6008003,0818,09
1000*1000800*80010003,6821,6

Для получения консультации и по всем вопросам относительно заказа вентиляционного оборудования и воздуховодов (информации про стоимость воздуховодов) обращайтесь по телефону +7 (812) 325-52-22 или отправляйте заявку на e-mail [email protected] ru.

Сделать заказ

Прямоугольный вентиляционный тройник из оцинкованной стали

Тройники способны соединять прямоугольные воздуховоды с разным сечением. Таким образом, тройник может быть изготовлен с одинаковыми формами сечений и разными формами сечений. Так же ответвление тройника можно изготовить под прямым углом, так и под другим необходимым. Если тройник будет использоваться для монтажа решетки – необходимо обратить на это внимание при оформлении заказа. Стандартным типом соединения для прямоугольных элементов вентиляционный систем является фланцевое.

На собственных производственных мощностях, мы изготавливаем прямоугольные вентиляционные тройники. Толщина металла от 0,5 до 4мм. Участок оснащен современными высокотехнологичными станками, что гарантирует точность размеров и полное соответствие стандартам Российской Федерации (класс П и Н). Все готовые изделия проходят контроль качества и инспектируются на предмет геометрической точности изготовления.

По чертежам заказчика могут быть изготовлены индивидуальные размеры тройников прямоугольного сечения.

Все изделия имеют сертификаты соответствия Госстандарта России. Благодаря использованию в производстве современного автоматизированного оборудования, нам удалось обеспечить высокую производительность и качество нашей продукции. Минимизация отходов заготовительного материала способствует снижению себестоимости и цены на готовую продукцию. Вентиляционный прямоугольный тройник нашего производства обеспечит безопасность монтажа и долговечность эксплуатации.

Толщина, мм Сторона A, мм Сторона B, мм
    150 200 250 300 400 500 600 800 1000
0. 5 150 1,61
6,66
200 2,21 2,44
9,14 10,07
250 2,89 3,15 3,41
11,93 13,01 14,09
0. 7 300 3,64 3,94 4,24 4,54
15,02 16,26 17,5 18,74
400 5,51 5,85 6,19 5,56 7,24
22,77 24,16 25,55 27,1 29,89
500 7,76 8,14 8,55 8,96 9,75 10,54
32,06 33,61 35,31 37,02 40,27 43,52
600 10,39 10,84 11,29 11,74 12,64 13,54 14,44
59,21 61,77 64,34 66,9 72,03 77,16 82,29
800   17,44 18 18,56 19,65 20,74 21,86 24,15
  99,39 102,6 105,81 112,01 118,2 124,64 137,66
1. 0 1000     26,29 29,96 28,35 29,66 30,94
    149,84 153,69 161,6 169,08 176,34
              33,53 36,15
              191,09 206

Тройник вентиляционный прямогольный

Тройник вентиляционный прямоугольный используется в системе вентиляции для разведения сети воздуховодов с целью равномерного распределения воздушной массы по площади помещения.

Технологически такой тройник является отрезком прямоугольного воздуховода с присоединенной к нему врезкой. В отличие от врезки, для которой во время монтажа необходимо проделывать отверстие в воздуховоде, что зачастую бывает проблематично, установка тройника более удобна и надежна.

Возможно изготовление тройников под заказ нестандартной длины, размеров и конфигураций.

Виды прямоугольный тройников

Тройники прямоугольного сечения разделяются по вариантам исполнения:

  • обычный, когда А1=А3
  • переходной, когда А1≠А3



Сечение воздуховода А1/А3, мм Сечение врезки А2, мм Длина L3, мм Площадь поверхности, м2 Масса без учета фланцев, кг
150x150 150x150 350 0,26 1,32
250x250 150x150 350 0,38 1,9
400x400 150x150 350 0,61 3,7
400x400 250x250 450 0,75 4,72
500x500 150x150 350 0,76 4,75
500x500 250x250 450 0,94 5,76
600x600 150x150 350 0,88 5,28
600x600 250x250 450 1,12 6,75
600x600 400x400 600 1,45 8,63
600x600 500x500 700 1,63 9,81
800x800 150x150 350 1,16 6,95
800x800 250x250 450 1,47 8,79
800x800 400x400 600 1,9 11,35
800x800 500x500 700 2,2 12,99
800x800 600x600 800 2,45 14,5
1000x1000 150x150 350 1,45 8,55
1000x1000 250x250 450 1,83 10,82
1000x1000 400x400 600 2,42 14,1
1000x1000 500x500 700 2,75 16,1
1000x1000 600x600 800 3,08 18,09
1000x1000 800x800 1000 3,68 21,6

Также смотрите: муфты вентиляционные

Прямоугольный тройник 200х150 на шине из оцинкованной стали

Прямоугольный тройник 200х150 из оцинкованной стали 0,5 мм на шине

Прямоугольные тройники - фасонная часть системы вентиляции выполненный из листовой оцинкованной стали толщиной 0,5 мм.

Используют в системах приточно-вытяжной принудительной и естественной вентиляции а также в системах кондиционирования.

Служат для того, чтобы соединять или разветвлять различные воздуховоды между собой и объединять их в сложные системы вентиляции.
Конструкция всех тройников имеет сопрягаемые размеры с размерами прямых участков воздуховода для монтажа вентиляционного канала вентиляционной системы.

Применение воздуховодов прямоугольного сечения даёт возможность уменьшить размер вентиляционных каналов при проектировании подвесных потолков.
Использование прямоугольных воздуховодов практически в два раза удешевляет затраты на устройство систем вентиляции, поскольку один такой воздуховод способен заменить два круглых воздуховода аналогичной высоты.
Следовательно, снижаются расходы на крепёж и комплектующие.

Прямоугольные воздуховоды поставляются под заказ. Срок изготовления 2-3 рабочих дня.

Производитель:

Гамарт

Страна бренда:

Россия

Наименование:

тройник

Тип канала:
  • прямоугольный
Наличие шины:

на шине

Материал:
  • оцинк. сталь 0,5 мм
Сроки поставки:

2-3 рабочих дня

Предоплата:

да

Распродажа:

Нет

Отзывы о Прямоугольный тройник 200х150 на шине из оцинкованной стали

Сообщения не найдены

Вы пользовались продуктом?

Расскажите нам что-нибудь об этом и помогите другим принять правильное решение

Написать отзыв

Тройник вентиляционный прямоугольный для воздуховодов

1.

Общие положения

САЙТ (далее — «мы», «нас» или «наш») считает своим долгом защищать конфиденциальность личной информации клиентов, которые могут быть идентифицированы каким-либо образом, и которые посещают веб-сайт (далее — «Сайт») и пользуются его услугами (далее — «Сервисы»). Поправки к настоящей Политике конфиденциальности будут размещены на Сайте и/или в Сервисах и будут являться действительными сразу после публикации. Ваше дальнейшее использование Сервисов после внесения любых поправок в Политике конфиденциальности означает Ваше принятие данных изменений.

2. Согласие на сбор и использование информации

Когда Вы присоединяетесь к нам, как пользователь наших Сервисов, мы просим предоставить личную информацию, которая будет использоваться для активации Вашей Учетной записи, предоставления Вам Сервисов, взаимодействия с Вами по поводу состояния Вашей Учетной записи, и для других целей, изложенных в настоящей Политике конфиденциальности. Ваше имя, ссылки на ваши страницы в социальных сетях, номер телефона, адрес электронной почты, данные и некоторые другие сведения о Вас могут потребоваться нам для оперативной связи с Вами.

Предоставляя личную информацию нам, и, сохранив тем самым возможность с нашей стороны предоставлять Вам услуги, Вы добровольно соглашаетесь на сбор, использование и раскрытие такой личной информации, которая указана в данной Политике конфиденциальности. Не ограничивая вышесказанное, мы можем время от времени уточнять информацию о Вашем согласии в процессе сбора, использования или раскрытия Вашей личной информации в конкретных обстоятельствах. Иногда Ваше согласие будет подразумеваться через Ваше взаимодействие с нами, если цель сбора, использования или раскрытия информации очевидна, и Вы добровольно предоставляете эту информацию.

Мы можем использовать Вашу личную информацию или данные Учетной записи для следующих целей:

  • Для предоставления Вам Сервисов и для улучшения качества Сайта и Сервисов;
  • Для предоставления информации Вам, чтобы Вы могли использовать Сайт и Сервисы более эффективно;
  • Для общения с Вами с целью информирования об изменениях или дополнениях к Сервисам, или о наличии любых услуг, которые мы предоставляем;
  • Для оценки уровня обслуживания, мониторинга трафика и показателя популярности различных вариантов обслуживания;
  • Для осуществления наших маркетинговых мероприятий;
  • Для соблюдения данной Политики конфиденциальности;
  • Чтобы ответить на претензии в отношении любого нарушения наших прав или прав любых третьих лиц;
  • Чтобы соответствовать Вашим запросам по обслуживанию клиентов;
  • Для защиты прав, собственности и личной безопасности Вас, нас, наших пользователей и общественности, и как этого требуется по Закону.

Иногда мы можем оповещать Вас по поводу наших продуктов, услуг, новостей и событий. У Вас есть возможность не получать эту информацию. Мы предоставляем возможность отказаться от всех почтовых сообщений подобного рода, или приостановить оповещения с описанными выше целями, если Вы свяжетесь с нами и подтвердите желание не сообщать Вам данную информацию.

3. Права на Вашу информацию

У Вас есть право на доступ и редактирование Вашей информации в любое время через Сервисы сайта.

4. Раскрытие информации

Мы будем раскрывать Вашу личную информацию третьим лицам только в соответствии с Вашими инструкциями или в случае необходимости для того, чтобы предоставить Вам определенный сервис, или по другим причинам в соответствии с действующим законодательством в отношении конфиденциальности. Как правило, мы не осуществляем и не будем продавать, сдавать в аренду, распространять или раскрывать Вашу личную информацию без предварительного получения Вашего разрешения или без указания необходимых условий для этих действий в настоящей Политике конфиденциальности. Публичная информация, которая доступна о Вас в открытом доступе, такая как имя, фамилия, ссылки на ваши личные страницы в социальных сетях и прочее, и которая может быть получена любым другим способом без наших Сервисов, в частности через социальные сети, может быть передана нами третьим лицам без Вашего согласия.

5. Обезличенные данные

Мы также можем использовать Вашу личную информацию для получения Обезличенных данных для внутреннего пользования и для обмена с другими лицами на выборочной основе. “Обезличенные данные” означают данные, которые были лишены уникальной информации для потенциального выявления клиентов, целевых страниц или конечных пользователей, и которые были изменены или объединены для предоставления обобщенной, анонимной информации. Ваша личность и личная информация будет храниться анонимно в Обезличенных данных.

6. Ссылки

Сайт может содержать ссылки на другие сайты, и мы не несем ответственности за политику конфиденциальности или содержание данных сайтов. Мы рекомендуем Вам ознакомиться с политикой конфиденциальности связанных сайтов. Их политика конфиденциальности и деятельность могут отличаться от наших Политики конфиденциальности и деятельности.

7. Cookies и логгирование

Мы используем «куки» (cookies) и «логи» (log files) для отслеживания информации о пользователях. Cookies являются небольшими по объему данными, отправленными Веб-сервером через Ваш веб-клиент и хранящимися на Вашем устройстве. Мы используем cookies для отслеживания вариантов страниц, которые видел посетитель, для подсчета нажатий сделанных посетителем на том или ином варианте страницы, для мониторинга трафика и для измерения популярности сервисных настроек. Мы будем использовать данную информацию, чтобы предоставить Вам релевантные данные и услуги. Данная информация также позволяет нам убедиться, что посетители видят именно ту целевую страницу, которую они ожидают увидеть.

8. Передача собственности или бизнеса

В случае смены владельца или другой передачей бизнеса, такой как слияние, поглощение или продажа наших активов, Ваша информация может быть передана в соответствии с применимыми законами о конфиденциальности.

9. Безопасность

С целью поддержания деловой репутации и обеспечения выполнения норм федерального законодательства Мы считаем важнейшей задачей обеспечение легитимности обработки и безопасности персональных данных субъектов в наших бизнес-процессах.

Обработка персональных данных основана на следующих принципах:

  • законности целей и способов обработки персональных данных и добросовестности;
  • соответствия целей обработки персональных данных целям, заранее определенным и заявленным при сборе персональных данных, а также нашим полномочиям;
  • соответствия объема и характера обрабатываемых персональных данных, способов обработки персональных данных целям обработки персональных данных;
  • достоверности персональных данных, их актуальности и достаточности для целей обработки, недопустимости обработки избыточных по отношению к целям сбора персональных данных;
  • легитимности организационных и технических мер по обеспечению безопасности персональных данных;
  • стремления к постоянному совершенствованию системы защиты персональных данных.

10. Требования по обеспечению безопасности персональных данных

С целью обеспечения безопасности персональных данных при их обработке мы реализуем требования следующих нормативных документов РФ в области обработки и обеспечения безопасности персональных данных:

  • Федеральный закон от 27.07.2006 г. № 152-ФЗ «О персональных данных»;
  • Постановление Правительства Российской Федерации от 01.11.2012 г. № 1119 «Об утверждении требований к защите персональных данных при их обработке в информационных системах персональных данных»;
  • Постановление Правительства Российской Федерации от 15.09.2008 г. № 687 «Об утверждении Положения об особенностях обработки персональных данных, осуществляемой без использования средств автоматизации».

Пожалуйста, помните, что Вы контролируете те данные, которые Вы сообщаете нам при использовании Сервисов. В конечном счете Вы несете ответственность за сохранение в тайне Вашей личности и/или любой другой личной информации, находящейся в Вашем распоряжении в процессе пользования Сервисами. Всегда будьте осторожны и ответственны в отношении Вашей личной информации.

11. Вы подтверждаете согласие с рассылкой Вам СМС сообщений

С целью информирования о новых акциях и скидках мы можем проводить СМС рассылку клиентам. От СМС рассылки Вы можете описаться в любой момент.

Дата обновления: 01.09.2017 г.

Прямоугольные тройники | ООО «Гибомет»



Тройник для воздуховодов – одна из самых используемых фасонных деталей является тройник. Эта деталь служит для создания разветвленной вентиляции - с ее помощью к основному каналу присоединяются дополнительные ответвления, а также подключается вентиляционное оборудование. Например, это может быть необходимо при подаче и вытяжке воздуха из нескольких помещений, когда осуществляется отвод воздуха из основного канала в прилегающие, более узкие.

Тройник для вентиляции представляет собой короткий прямой отрезок трубы и соединенную с ним врезку. Угол, под которым подходит врезка, задает градус ответвления по отношению к прямому участку. При 45 градусах угол будет острым, при 90 градусах - прямым. В зависимости от сечения воздуховодов, сечение тройника также может быть круглым или прямоугольным. На местах стыков диаметры сечения равны диаметрам присоединяемых воздуховодов. Однако, если с разных сторон размеры воздуховодов различаются, необходимо использовать переходные тройники. Равнопроходные предназначены для соединения труб одинакового диаметра. При монтаже вентиляции на объекте и врезке в воздуховод, они поочередно присоединяются к тройнику.

Тройник из оцинкованной стали изготавливаются тройники любого диаметра и длины. После завершения монтажа их можно скрыть с помощью отделочных материалов или декор-панелей.


Прямоугольные тройники:
Сечение воздуховода, мм Сечение врезки, мм Монтажная длина, мм Площадь, мм
150x150 150x150 350 0,25
250x250 150x150 0,39
400x400 150x150 0,6
400x400 250x250 450 0,76
500x500 150x150 350 0,74
500x500 250x250 450 0,94
600x600 150x150 350 0,88
600x600 250x250 450 1,12
600x600 400x400 600 1,44
600x600 500x500 700 1,63
800x800 150x150 350 1,16
800x800 250x250 450 1,48
800x800 400x400 600 1,92
800x800 500x500 700 2,19
800x800 600x600 800 2,44
1000x1000 150x150 350 1,44
1000x1000 250x250 450 1,84
1000x1000 400x400 600 2,4
1000x1000 500x500 700 2,75
1000x1000 600x600 800 3,08
1000x1000 800x800 1000 3,68
1200x1200 150x150 350 1,78
1200x1200 250x250 450 2,20
1200x1200 400x400 600 2,88
1200x1200 500x500 700 3,31
1200x1200 600x600 800 3,72
1200x1200 800x800 1000 4,68
1200x1200 1000x1000 1200 5,16

Тройники для вентиляции, размеры и цена

Длина назад

172 мм 1 173 мм 1 174 мм 1 185 мм 1 198 мм 1 223 мм 1 261 мм 1 278 мм 1 288 мм 1 2 мм 3 мм 13 мм 14 мм 20 мм 29 мм 51 мм 53 мм 55 мм 58 мм 60 мм 62 мм 66 мм 69 мм 70 мм 74 мм 77 мм 80 мм 91 мм 103 мм 110 мм 114 мм 131 мм 137 мм 138 мм 140 мм 143 мм 146 мм 150 мм 164 мм 165 мм 170 мм 186 мм 189 мм 195,5 мм 196 мм 203,5 мм 204 мм 225 мм 230 мм 237 мм 245,1 мм 282 мм 285 мм 300 мм 300-500 мм 309,4 мм 400 мм 401 мм 500 мм 530 мм 554 мм 700 мм 827,9 мм 1307,9 мм 1500 мм

Показать ещёСкрыть

Тройники прямоугольные и крестовины

TR


Тройники снабжены листовыми уголками,
и весь фитинг скреплен поперечными ребрами жесткости.

Этот фитинг позволяет строить воздуховоды с отводом под углом 90 градусов.
Высота тройника фиксирована.

Симметричный тройник для вентиляции
TR1


Концы тройника снабжены уголками из листов, а весь фитинг
скреплен поперечными ребрами жесткости.

Тройник помогает строить воздуховоды с отводным патрубком под углом
90 градусов и меньшего размера. Размеры входа и выхода одинаковы.

Тройник с прямоугольным выходом
TR2


Все тройники с круглыми вылетами оснащены фланцевыми шпангоутами из листовых уголков
и скреплены поперечными оребрениями.

Круглый отводной патрубок в стандартном исполнении коаксиальный.
Стандартный круглый взлетный порт - папа; версия TRL2 -
доступна по запросу с вилкой, снабженной прокладками.

Тройники с круглым вылетом
TR3


Тройники со звездочкой снабжены листовыми уголками, а весь фитинг
скреплен поперечными ребрами жесткости.

Этот фитинг позволяет строить воздуховоды с двумя отводами, установленными под любым углом.
Ширина может варьироваться между двумя взлетными портами.

Отводы прямоугольные с двойным ответвлением
TR4


Все Т-образные элементы с отводными отводами оснащены фланцевыми шпангоутами, изготовленными из углового профиля
и скрепленными поперечным оребрением.

Взлетное колено обеспечивает плавное распределение воздуха без увеличения
турбулентности потока из-за наличия лопасти.

Тройники с отводным коленом
TR5


Тройник-тройник снабжен уголками из листового металла, а весь фитинг
скреплен поперечными ребрами жесткости.

Тройник разделяет воздушный поток между двумя параллельными ветвями.

Эксцентриковые брюки с переменным поперечным сечением, тройник
TR6


Тройники позволяют создавать тройники между круглым и квадратным воздуховодами.
Один конец имеет фланцевую рамку из листовых уголков или фланец с подшивкой.

В стандартном исполнении концы круглых каналов снабжены фальцами для шурупов. Тройники
могут быть изготовлены как полностью круглые тройники по запросу.

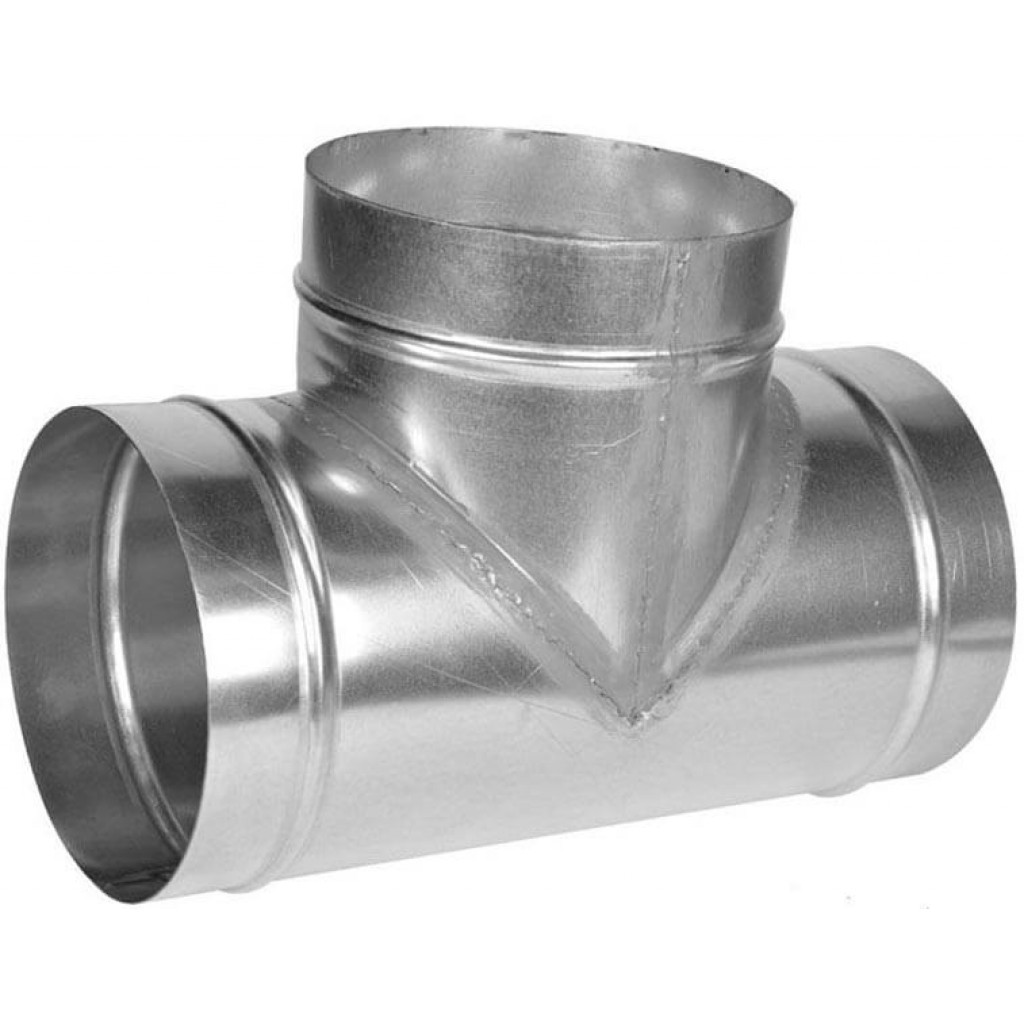

Тройники круглых каналов
TR7


Концы тройника снабжены уголками из листов, а весь фитинг
скреплен поперечными ребрами жесткости.

Тройник помогает строить воздуховоды с отводным патрубком под углом 90 градусов, уменьшением на
свободного прохода основного воздуховода и смещением на любое значение размера m.

Конический тройник
TR8


Концы тройника снабжены уголками из листового металла, а весь фитинг
скреплен поперечными ребрами жесткости.

Тройник помогает строить воздуховоды с отводным патрубком под углом 90 градусов, уменьшением на
свободного прохода основного воздуховода и смещением на любое значение размера m.
Взлетная труба может быть изготовлена ​​с высотой, отличной от Т-образной.

Тройник с концентрическим конусом
TR9


Концы концентрического переходного тройника снабжены листовыми уголками,
и весь фитинг скреплен поперечными ребрами жесткости.

Круглый патрубок для отбора мощности - вилка, расположен симметрично в боковой стенке.
Этот фитинг помогает строить воздуховоды с круглым отводом под углом; значение угла
зависит от уклона стены на взлетной стороне.

Симметричный конический тройник
CZ2


Все четырехходовые детали с круглыми вылетами оснащены фланцевыми шпангоутами
, изготовленными из листовых уголков и скрепленными поперечным оребрением.

В стандартном исполнении круглые порты отбора мощности коаксиальны.
Стандартные круглые порты взлета - папа; версия CZL2 доступна по запросу
с вилками, снабженными прокладками.

Четырехходовые детали с круглыми вылетами
CZ1

Четырехходовая деталь Концы снабжены листовыми уголками, а весь фитинг скреплен поперечными ребрами жесткости.

Этот фитинг позволяет строить воздуховоды с отводом под углом 90 градусов.

Четырехходовые детали с квадратными вылетами

Прямоугольный гибкий воздуховод, Прямоугольный гибкий воздуховод Поставщик

Прямоугольный гибкий воздуховод: полное руководство по часто задаваемым вопросам

Это полное руководство ответит на все ваши вопросы о прямоугольном гибком воздуховоде.

Если вы хотите узнать о дизайне, стоимости, качестве или областях применения, все, что вам нужно, есть в этом руководстве.

Продолжайте читать, если хотите стать экспертом в системах прямоугольных воздуховодов.

Что такое прямоугольный гибкий воздуховод?

Прямоугольный гибкий воздуховод

Относится к типу трубопровода или прохода, спроектированному из широкого диапазона материалов и имеющему прямоугольную или квадратную форму.

Обычно используется в системах отопления, вентиляции и кондиционирования воздуха в различных коммерческих, жилых и коммерческих помещениях для удаления и подачи воздуха.

Этот компонент играет неотъемлемую роль в системах отопления, вентиляции и кондиционирования воздуха, облегчая распределение охлаждающего и нагревающего воздуха.

И, как следует из названия, этот компонент также гибкий, поэтому вы можете легко сложить его под определенным углом.

Какие области применения подходят для прямоугольных гибких воздуховодов?

Прямоугольный гибкий воздуховод находит применение в различных отраслях промышленности.

Некоторые из распространенных приложений включают следующее;

Пищевая промышленность - Этот компонент пригодится многим компаниям по производству и переработке пищевых продуктов.

Он используется для транспортировки различных пищевых продуктов и ингредиентов от одной производственной линии к другой.

Вытяжка дыма - Также широко используется на различных предприятиях, занимающихся извлечением различных типов дыма.

У таких компаний системы добычи хорошо интегрированы и взаимосвязаны, в том числе с использованием этого компонента.

Строительство и строительство - В большинстве современных жилых и коммерческих зданий этот компонент также используется как часть систем HVAC.

Они помогают в регулировании достаточного воздухообмена в помещении, тем самым улучшая общую безмятежную среду.

Кухонные вытяжки - Вы также можете использовать прямоугольные гибкие воздуховоды в кухонных вытяжках, поскольку они обладают свойствами, способными выдерживать высокие температуры.

Транспортировка горючего газа - Прямоугольный гибкий воздуховод также играет важную роль на различных предприятиях, производящих и транспортирующих горючий газ.

Он жизненно важен, поскольку обладает антистатическими свойствами, что позволяет безопасно обращаться с этим типом газового элемента.

В чем преимущества прямоугольного гибкого воздуховода?

Этот компонент предлагает ряд преимуществ, особенно в конкретных приложениях, которые он обычно используется.

Некоторые из этих преимуществ включают следующее;

1) Он относительно легкий - конечно, это важно, потому что он повышает удобство, которое достигается при транспортировке, обращении и установке на различных поверхностях.

По сути, это упрощает все эти аспекты и в конечном итоге позволяет сэкономить время и деньги.

2 ) Легко настроить - Прямоугольный гибкий воздуховод также доступен в широком диапазоне исполнений.

Таким образом, вы можете легко выбрать индивидуальный дизайн, чтобы получить лучший вариант, который соответствует вашим конкретным требованиям.

3) Огнестойкость - это преимущество, поскольку улучшает работу этого компонента даже в приложениях, где возникают проблемы с высокими температурами.

4) Он очень универсален - прямоугольный гибкий воздуховод может использоваться в широком диапазоне приложений для поддержки различных форм функций.

Эта универсальность жизненно важна, поскольку позволяет использовать в разных секторах для различных процессов.

5) Он прочный - он может противостоять различным типам окружающей среды, механическим и химическим элементам.

Конечно, это показатель сильной и устойчивой составляющей, которая ясно показывает, что она может прослужить в различных условиях как можно больше лет.

6) Податлив - этот компонент достаточно гибкий; следовательно, вы можете легко расширить его, чтобы он соответствовал вашему конкретному приложению, когда это необходимо.

И это фундаментально, поскольку позволяет использовать этот компонент даже на поверхностях с кажущимся сложным дизайном или структурой.

Какова идеальная длина прямоугольного гибкого воздуховода?

Прямоугольная система воздуховодов

Идеальная длина этого компонента полностью зависит от требований вашего приложения.

По сути, он доступен в различной длине, что позволяет легко получить один с определенной длиной, которая соответствует вашим требованиям.

Кроме того, подходящая длина для этого компонента также зависит от конкретного поставщика.

Некоторые производители предлагают этот блок до определенной максимальной длины.

В то же время вы найдете других производителей, предлагающих гибкую длину, что важно, поскольку позволяет легко определить, что соответствует вашим потребностям.

Чем прямоугольный гибкий воздуховод отличается от прямоугольного жесткого воздуховода?

Система прямоугольных воздуховодов

Гибкий прямоугольный воздуховод

Эти два компонента, как правило, имеют некоторые незначительные различия, которые очень важны для понимания.

Суть в том, что знание таких различий позволяет вам принимать правильные решения при выборе и покупке идеального.

Некоторые из различий между ними включают следующее;

Прочность - Прямоугольный жесткий воздуховод кажется более долговечным по сравнению с гибким воздуховодом.

Жесткий воздуховод кажется более прочным, а также более устойчивым ко многим механическим, химическим и экологическим элементам, чем гибкий воздуховод.

Податливость - По понятным причинам прямоугольный гибкий воздуховод более податлив по сравнению с жестким воздуховодом.

Это тоже хорошо видно даже по названию.

В идеале гибкий воздуховод имеет более податливые характеристики, что означает, что его можно расширять и сгибать на разных поверхностях.

Жесткий воздуховод, напротив, является жестким, поэтому его трудно расширить или сложить.

Установка - Прямоугольный жесткий воздуховод сложнее установить на различных поверхностях по сравнению с прямоугольным гибким воздуховодом.

Первое требует немного опыта, так как требует небольших деталей.

Прямоугольный гибкий воздуховод относительно прост в установке и обслуживании.

Пригодность - Прямоугольный гибкий воздуховод всегда подходит для небольших участков в типичной системе магистралей и ответвлений.

Прямоугольный жесткий воздуховод, с другой стороны, идеален для всей системы распределения воздуха, поскольку он имеет относительно меньшие функциональные ограничения.

Доступность по цене - Прямоугольная гибкая труба относительно более доступна, чем прямоугольный жесткий воздуховод.

В таком случае первый имеет малый вес, что упрощает транспортировку, обращение и установку.

Последний, с другой стороны, немного тяжелый, что увеличивает все расходы, связанные с его производством, транспортировкой, установкой и обслуживанием.

Какие основные факторы следует учитывать при выборе прямоугольного гибкого воздуховода?

Всегда необходимо убедиться, что вы выбираете прямоугольный гибкий воздуховод на основе конкретных элементов, которые соответствуют вашим требованиям.

По сути, вы всегда найдете широкий спектр аспектов, на которые стоит обратить внимание при выборе этого устройства.

Но некоторые из важных факторов, которые следует учитывать, включают следующее;

Тепловые характеристики - Идеальный прямоугольный гибкий воздуховод должен обладать лучшими тепловыми характеристиками по всему периметру независимо от области применения.

Это единственный способ гарантировать лучший результат и качественное исполнение.

Устойчивость к коррозии - Он также должен выдерживать любые химические воздействия.

Суть этого заключается в предотвращении загрязнения продукции или воздухообмена, который через нее проходит.

Гибкость - это основной элемент для выбора этого компонента.

Следовательно, вам необходимо убедиться, что он максимально гибок, чтобы, помимо прочего, повысить его функциональность и эффективность.

Класс изоляции - Вам также необходимо учитывать этот аспект.

Наиболее подходящий способ добиться этого - изучить конкретный R-рейтинг компонента.

Тип материала - Прямоугольный гибкий воздуховод может изготавливаться из самых разных материалов.

Таким образом, необходимо убедиться, что вы выбрали лучший материал, который соответствует вашим конкретным потребностям.

Огнестойкость - Выбирайте огнестойкий материал.

Суть в том, что большинство приложений, окружающих этот компонент, обычно склоняются к элементам огня.

Устойчивость к бактериям - Идеальный материал для этого компонента также должен быть антибактериальным.

Этот аспект жизненно важен, потому что он повышает надлежащие стандарты здоровья, а также помогает выполнять неудобные требования к техническому обслуживанию.

Какова долговечность прямоугольного гибкого воздуховода?

По сути, общая долговечность этого компонента так или иначе зависит от различных преобладающих факторов окружающей среды и механических факторов.

Элементы, которым подвергается это устройство, в идеале определяют его фактическую долговечность.

Однако, если все факторы остаются постоянными, стандартный прямоугольный гибкий воздуховод должен прослужить от 20 до 25 лет.

По истечении этого периода этот компонент может также оказаться неэффективным, следовательно, не выполнять свои функции соответствующим образом.

Можно ли подвергать прямоугольный гибкий воздух воздействию ультрафиолетовых лучей?

Прямоугольный гибкий воздуховод

Да! Вполне возможно.

Однако воздействие ультрафиолетовых лучей на этот компонент также будет зависеть от фактического материала, из которого он изготовлен.

Некоторые материалы подвержены воздействию ультрафиолетовых лучей, поэтому могут легко ослабнуть под воздействием этих же лучей.

С другой стороны, некоторые материалы устойчивы к воздействию ультрафиолетового излучения.

В целом, однако, большинство материалов, используемых для изготовления прямоугольных гибких воздуховодов, часто имеют особые характеристики, которые могут выдерживать длительное воздействие ультрафиолетовых лучей.

Таким образом, для такого компонента становится относительно трудно деградировать или искажать даже под воздействием таких лучей.

Какое идеальное значение R для прямоугольного гибкого листа?

Для различных применений гибких прямоугольных воздуховодов требуются разные значения R.

Однако сертифицированное значение R, рекомендованное для этого компонента, - R6.

R6 предлагает угол наклона до 200 градусов, что делает его идеальным для этого компонента.

Кроме того, также можно выбрать относительно более высокий рейтинг R-Value, который, конечно, имеет лучшие присущие свойства.

Однако в большинстве случаев этот вариант будет относительно дорогостоящим.

Можно ли отрезать прямоугольный гибкий воздуховод по размеру?

Определенно!

Есть несколько методов, которые вы можете использовать, чтобы сократить этот конкретный компонент до идеального размера для вашего приложения.

Это, однако, зависит от конкретной отделки, которую вы хотите получить при резке материала.

Обычная техника резки для этого агрегата включает использование ручных ножниц.

Это очень удобно, особенно при обрезке прямоугольного гибкого воздуховода до нужной длины. №

In включает в себя просверливание небольшого отверстия на одной стороне этого устройства и резку вокруг него с помощью оборудования.

После того, как вы его разрежете, убедитесь, что вы закончили процесс, надрезав шов воздуховода ножовкой.

Этот метод, возможно, является одним из лучших для резки этого материала, поскольку он обеспечивает чистые разрезы без искажений и изгибов.

Другой метод, который вы можете использовать для резки этого компонента, - это использовать большую обычную отвертку и забивать ее прямо под определенным углом.

При использовании этого метода всегда рекомендуется использовать край отвертки, чтобы вырезать щель.

А когда вы закончите, используйте лобзик с металлическим режущим лезвием, чтобы отрезать этот компонент непрерывно.

Метод довольно простой, быстрый и дает лучшие результаты.

Какой размер подходит для прямоугольного гибкого воздуховода?

Идеальный размер прямоугольного гибкого воздуховода полностью зависит от конкретных применений и ваших потребностей.

Во многих случаях приложения для этого компонента часто различаются по размерам и связанным аспектам.

Таким образом, вам всегда придется рассчитывать размеры вашей конструкции или приложения, чтобы определить точный размер этого устройства, который ей подходит.

Тем не менее, что хорошо с точки зрения соответствия размерам, так это то, что вы всегда можете найти тот, который вам нужен.

Кроме того, вы всегда можете регулировать размер этой системы воздуховодов, чтобы получить конкретную информацию, которая соответствует вашим требованиям.

Прямоугольный гибкий воздуховод

Огнестойкий ли прямоугольный гибкий воздуховод?

Совершенно верно!

Этот материал разработан с использованием материалов, которые могут противостоять любому огню, которому они подвергаются.

В идеале, большинство функций этого устройства в нескольких приложениях несколько склонны к возгоранию.

Кроме того, конструкция этого устройства также спроектирована таким образом, чтобы гарантировать устойчивость к любой форме огня.

В частности, это помогает значительно улучшить общую функциональность прямоугольного гибкого воздуховода.

Существуют ли ограничения по цвету для прямоугольного гибкого воздуховода?

Не обязательно!

Большинство людей часто предпочитают выбирать цвета в зависимости от их конкретных потребностей или области применения.

Тем не менее, наиболее доминирующим цветом среди многих покупателей обычно является белый.

Возможно, эта цветовая палитра дополняет разные поверхности в различных областях.

Тем не менее, вы все равно можете получить этот компонент в других цветах, особенно в сером, а также черном цвете.

Все зависит от материала, ваших предпочтений и других преобладающих факторов.

Может ли прямоугольный гибкий воздуховод протекать?

Да, в некоторой степени!

Конструктивная конфигурация прямоугольного гибкого воздуховода спроектирована с продольными стыками.

Такие соединения необходимо часто контролировать, поскольку они могут образовывать швы, которые позволяют этому компоненту протекать.

Кроме того, этот компонент может также иметь несколько поперечных стыков, поскольку он проходит в длинных прямых участках воздуховода.

Однако большинство поставщиков всегда обеспечивают герметизацию всех продольных стыков с использованием различных материалов, чтобы предотвратить утечку.

Следовательно, утечка этого компонента возможна только при преднамеренном взломе или после длительного использования.

Сколько стоит прямоугольный гибкий воздуховод?

Однозначной цены на гибкий воздуховод прямоугольного сечения нет.

По сути, модель ценообразования для этого устройства зависит от множества существующих и сопутствующих факторов.

Например, настройка этого компонента может немного увеличить стоимость в зависимости от простоты или сложности конструкции.

Во-вторых, тип материала, используемого для изготовления устройства, также является другим аспектом, который определяет модель ценообразования на него.

Некоторые материалы, естественно, дороги из-за присущих им качественных характеристик, тогда как другие немного доступны.

В-третьих, многие факторы, такие как размер, длина, ширина и рейтинг R этого компонента, также являются основополагающими ценовыми факторами.

Они играют решающую роль в определении конкретной суммы денег, которую вы потратите на приобретение этого компонента.

И самое главное, покупаете ли вы продукт для местного использования или импортируете из Китая.

Последнее, по-видимому, будет немного дороже, так как вам придется нести расходы на местный транспорт и фрахт.

Таким образом, в целом стоимость этого компонента зависит от нескольких факторов, поэтому трудно дать конкретную цифру.

Какие аксессуары необходимы для прямоугольного гибкого воздуховода?

Этот компонент поставляется с различными типами аксессуаров и аксессуаров.

Использование любых принадлежностей или фитингов зависит от конкретной конструкции компонента и области применения.Некоторые из распространенных аксессуаров включают следующее:

Соединитель воздуховода - это компонент, который соединяет две части различных прямоугольных гибких поверхностей воздуховода независимо от размера или формы.

Он часто изготавливается из различных материалов, в том числе из поликарбоната и стекловолокна.

Соединитель гибкого воздуховода

Кожух воздуховода - это компонент, используемый для усиления изоляционного слоя на прямоугольном гибком воздуховоде.

Он также играет важную роль, выступая в качестве барьера для пара.

Оболочка воздуховода

Изолента - относится к типу компонента, который используется для герметизации различных стыков и отверстий на поверхности прямоугольного гибкого воздуховода.

Это также важно для предотвращения возгорания материала.

Изолента

Хомут для шланга - Это аксессуар, используемый для поддержки различных соединений на поверхности прямоугольного гибкого воздуховода.

Помогает укрепить суставы, делая его эффективным, герметичным и долговечным.

Как поддерживать прямоугольный гибкий воздуховод?

Правильный уход за вашим прямоугольным гибким воздуховодом является незаменимым.

Это помогает в выявлении и устранении некоторых проблемных участков до того, как они станут более проблемными или опасными.

Некоторые из процедур обслуживания, которые вы всегда можете рассмотреть для этого компонента, включают следующее;

  • Удалите и замените все старые или изношенные уплотнения канала мастикой для каналов.Это относительно надежный герметик для воздуховодов, который со временем практически не отслаивается и не трескается.
  • Убедитесь, что вы закрепили любую ослабленную или провисшую изоляцию с помощью ленты из фольги, чтобы она постоянно оставалась на месте.
  • Всегда герметизируйте все стыки соответствующим образом, особенно если они проходят через некоторые безусловные пространства.
  • По возможности всегда фиксируйте провисающие воздуховоды до того, как они порвутся. Это помогает постоянно повышать эффективность, а также предотвращает затраты на замену.
  • Всегда очищайте воздуховод, используя соответствующие методы нанесения, чтобы гарантировать эффективность и достаточный воздухообмен.

Существуют ли варианты изоляции для прямоугольного гибкого воздуховода?

Определенно.

Вы всегда можете изолировать прямоугольный гибкий воздуховод с помощью различных типов изоляционных материалов.

Конечно, выбор идеального материала зависит от конкретного типа приложения, которое вы рассматриваете.

Некоторые из распространенных опций, которые вы можете использовать, включают следующее;

  • Утеплитель Red Owens corning
  • Стекловолокно желтого цвета
  • Утеплитель из богатой тканой ткани белого цвета.

Это три основных варианта изоляции, которые вы всегда можете рассмотреть.

Однако вы также можете использовать другие варианты, доступные на рынке.

Устойчив ли прямоугольный гибкий воздуховод к высоким температурам?

Совершенно верно!

Прямоугольный гибкий воздуховод изготовлен из материалов, которые позволяют выдерживать высокие температуры.

Фактически, этот компонент имеет рабочую температуру примерно до 1650 градусов по Фаренгейту.

Это явный признак устойчивости к очень высоким температурам без ухудшения свойств и деформации.

И его устойчивость к высоким температурам является причиной того, что он широко используется в различных приложениях, где требуется нагрев.

Можно ли прикрепить прямоугольный гибкий воздуховод к жесткому воздуховоду?

Конечно!

Присоединить прямоугольный гибкий воздуховод к жесткому воздуховоду - довольно простая задача.

Самое важное, что нужно сделать, - это убедиться, что у вас есть все необходимые аксессуары и приспособления, такие как соединители воздуховодов, уплотнения и ленты, среди прочего.

В любом случае, что вам следует сделать в этом случае, это прежде всего переформовать один конец гибкого воздуховода, чтобы он соответствовал размерам жесткого воздуховода.

Затем воспользуйтесь соответствующими принадлежностями, чтобы закрепить оба конца и усилить их, чтобы надежно закрепить.

Каковы недостатки прямоугольного гибкого воздуховода?

Он имеет несколько недостатков, к которым можно отнести следующие;

Относительно дорого - Этот компонент относительно дорог по сравнению с другими устройствами, которые могут предложить те же решения.

И это касается всех аспектов, связанных с покупкой, транспортировкой, установкой, а также техническим обслуживанием.

Это может быть невыгодно, особенно если вы устанавливаете его в относительно большом пространстве.

Высокая стоимость рабочей силы - Установка требует профессионального подхода, поскольку требует высокого уровня тщательности.

В некоторых случаях это может привести к несколько более высоким затратам, поскольку эксперты часто принимают во внимание несколько факторов, прежде чем работать над каким-либо проектом, касающимся системы воздуховодов.

Поскольку он может быть изготовлен из различных материалов, он также может быть невыгодным, поскольку некоторые материалы имеют относительно низкие механические характеристики.

И, в частности, это может быть результатом ограничений в таких аспектах, как толщина, используемая для воздуховодов, среди прочего.

Какие варианты упаковки доступны при покупке прямоугольных гибких воздуховодов?

В идеале варианты упаковки для этого компонента полностью зависят от конкретного поставщика.

Это также может зависеть от конкретных требований клиентов, которые часто возникают при покупке индивидуального дизайна.

Тем не менее, некоторые из распространенных вариантов упаковки, с которыми вы, вероятно, столкнетесь, включают следующие;

Массовая упаковка - Как следует из названия, это относится к упаковке этого компонента крупными частями.

Обычно это делается при больших количествах заказов.

Преимущество этого варианта упаковки заключается в том, что он помогает значительно сократить расходы, поскольку все части упакованы в один контейнер.

Индивидуальная упаковка коробки - Это относится к конструкции упаковки, которая содержит отдельные или категоризированные блоки прямоугольных гибких воздуховодов.

Пригодится, так как повышает удобство продажи.

Паллетная упаковка - Этот вариант упаковки подходит для транспортировки продукта на большие расстояния.

Гарантирует безопасность и удобство при транспортировке, так как прост в обращении.

Что такое MOQ для прямоугольного гибкого воздуховода?

MOQ обычно зависит от конкретного поставщика.

Другими словами, нет определенного MOQ, поскольку разные производители, как правило, предоставляют различные условия, связанные с MOQ.

Кроме того, во многих случаях большинство производителей, особенно в Китае, часто предлагают относительно гибкий MOQ.

Таким образом, лучше всего обратиться к предпочтительному поставщику и подтвердить, есть ли у него конкретный MOQ.

Какие стандарты подтверждают качество прямоугольных гибких воздуховодов?

Существует несколько стандартов качества, которым должен соответствовать прямоугольный гибкий воздуховод.

Большинство этих стандартов разработаны, опубликованы и признаны на международном уровне.

Некоторые из общих стандартов, подтверждающих качество этого материала, включают следующее:

SGS - это стандарт качества, который обеспечивает изучение, подтверждение, оценку и проверку соответствия данного компонента требованиям рынка и законодательства.

Общий стандарт огнестойкости SGS для этого компонента - AS / NZS1530.3.

UL - Относится к стандарту, утвержденному Underwriters Laboratory, агентством, отвечающим за проверку различных элементов на пригодность продукта.

В прямоугольных гибких воздуховодах UL играет важную роль в определении роста плесени и влажности.

CE - это стандарт качества, который оценивает и подтверждает пригодность продукта и его соответствие требованиям охраны здоровья, окружающей среды и безопасности.

ASTM - это также стандарт качества, отвечающий за разработку и публикацию целенаправленных согласованных технических стандартов, которым должен соответствовать этот продукт.

Следовательно, когда прямоугольный гибкий воздуховод соответствует этому стандарту, это просто означает, что он соответствует всем минимальным рыночным и законодательным требованиям.

ISO 9001 - это стандарт качества, который просто подтверждает способность производителя соответствовать всем требованиям как способ стабильного производства качественной продукции.

Поставщик, сертифицированный по стандарту ISO 9001, свидетельствует о его способности всегда производить качественные продукты и услуги, отвечающие минимальным нормативным требованиям и требованиям клиентов.

Как видите, существует множество аспектов, которые следует учитывать при выборе системы прямоугольных гибких воздуховодов.

С этой информацией вы определенно получите лучшие прямоугольные воздуховоды для ваших приложений.

Однако, если у вас возникнут вопросы, не стесняйтесь обращаться к нам.

На главную - M&M Manufacturing

M&M Manufacturing («M&M») - один из крупнейших производителей листового металла в стране, в основном обслуживающий рынок распределения воздуха и вентиляции. M&M предлагает широкий ассортимент круглых, прямоугольных, овальных и спиральных воздуховодов, фитингов и аксессуаров для жилищного и коммерческого строительства.

В 2016 году M&M приобрела компанию Snappy ™ Metal Products, которая производит воздуховоды и аксессуары из листового металла для систем отопления, вентиляции и кондиционирования воздуха. Snappy обслуживает клиентов на Среднем Западе и Северо-Востоке США. www.snappyco.com

Основные ценности и руководящие принципы

Целостность - Во всем, что мы делаем: мы выполняем свои обещания, идем в ногу со словом и всегда поступаем правильно.

Страсть к покупателю

Мы ценим наших клиентов как основу нашего бизнеса.Наше неустанное стремление: построить более прочные рабочие отношения, понять потребности наших клиентов и помочь им добиться успеха в достижении их бизнес-целей.

Работа в команде

Успех для M&M требует каждого члена команды, и все члены одинаково важны, независимо от позиции, которую они играют.

сотрудников, наделенных полномочиями

Руководствуясь ясным пониманием нашей цели и ценностей, каждому члену нашей команды доверено использовать ресурсы и принимать решения в своей индивидуальной сфере ответственности.

Стремление к совершенству

Во всем, что мы делаем, мы стремимся обеспечивать высочайший уровень качества: в том, что мы создаем, и в том, как мы работаем.

На основе отношений

Наш бизнес строится на растущих отношениях - как внутри компании с сотрудниками M&M, так и за ее пределами с клиентами и нашими поставщиками.

Собственность

Каждый из нас несет ответственность за здоровье, уход, рост, питание и прибыль в своих ролях в наших соответствующих областях бизнеса… даже если это означает, что мы несем ответственность только за себя и свои решения.


Наша продукция

Пластиковые воздуховоды и фитинги с плоскими низкопрофильными каналами

Пластиковые воздуховоды и фитинги с плоскими каналами

Магазин будет работать некорректно, если файлы cookie отключены.

Похоже, в вашем браузере отключен JavaScript. Для максимально удобной работы с нашим сайтом обязательно включите Javascript в своем браузере.

0116 216 0650 пн-пт 8: 30-17: 00

Сделайте заказ до 15:00 для доставки на следующий день
Резервирование и получение уже доступны.

Сделайте заказ до 15:00 с доставкой на следующий день.
Резервирование и сбор уже доступны.

0116216 0650 Пн-Пт 8: 30-17: 00

Подробнее

Большие запасы плоских пластиковых воздуховодов прямоугольного сечения хранятся на нашем складе в Лестере. Закажите воздуховоды онлайн с доставкой на следующий день.

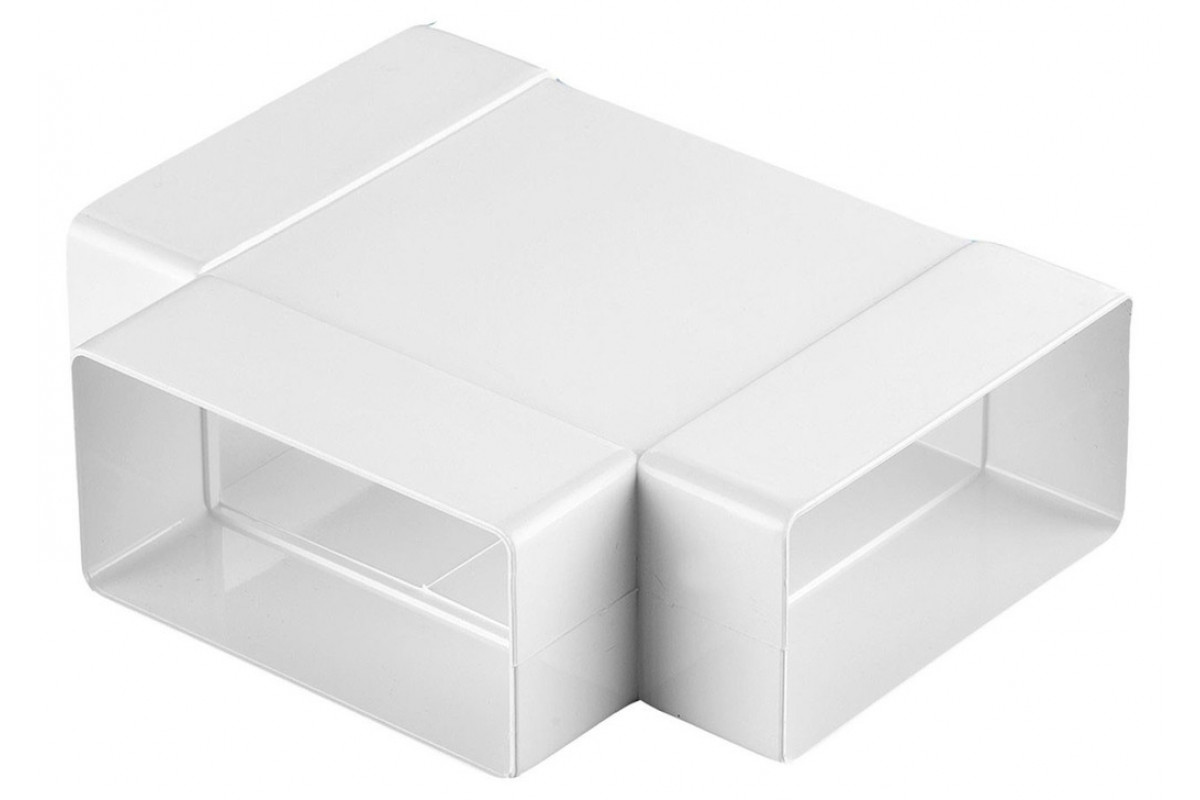

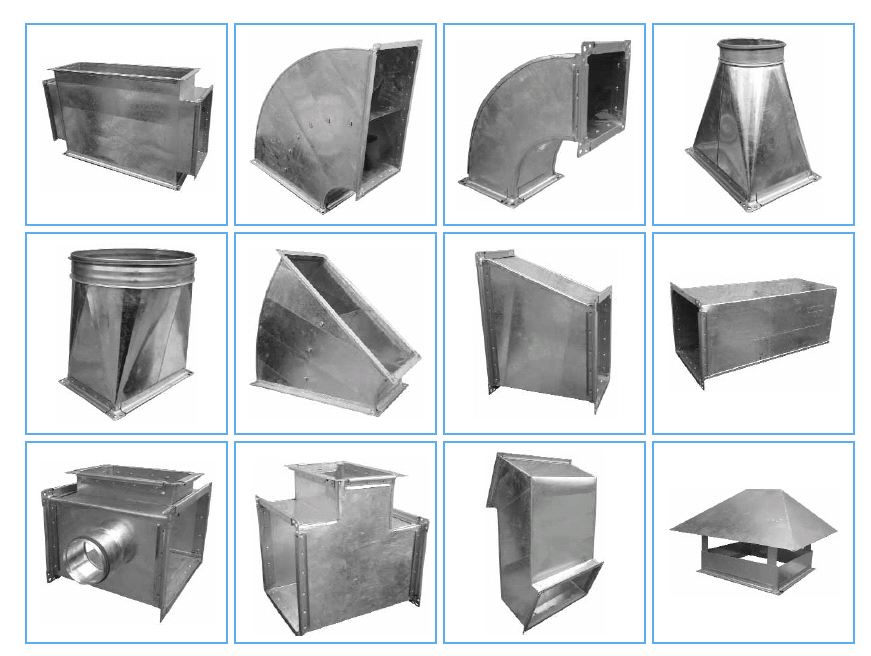

Полный ассортимент прямоугольных, отводов, тройников, муфт и всех вспомогательных элементов для воздуховодов готов к немедленной отправке для доставки на следующий день.

На складе имеется полный ассортимент каналов, отводов, тройников и вспомогательных элементов со стандартными размерами воздуховодов 110x54 мм, 204x60 мм и 220x90 мм.

{{/ thumbnail_url}} {{{_highlightResult.name.value}}}

{{#categories_without_path}} в {{{category_without_path}}} {{/ category_without_path}} {{# _highlightResult.color}} {{# _highlightResult.color.value}} {{#categories_without_path}} | {{/ category_without_path}} Цвет: {{{_highlightResult.color.value}}} {{/_highlightResult.color.value}} {{/_highlightResult.color}}

{{price.GBP.default_formated}} {{# price.GBP.default_original_formated}} {{price.GBP.default_original_formated}} {{/price.GBP.default_original_formated}} {{# price.GBP.default_tier_formated}} Всего лишь {{price.GBP.default_tier_formated}} {{/price.GBP.default_tier_formated}}

Компоненты воздуховода и незначительные коэффициенты динамических потерь

Незначительные или динамические потери в системах воздуховодов - это потери давления, вызванные

  • изменением направления воздуха от колен, смещений и взлетов
  • ограничения или препятствия в воздушном потоке - входные / выходные вентиляторы, заслонки, фильтры и змеевики
  • изменения скорости воздуха из-за изменений размеров воздуховодов

Незначительные или динамические потери давления в компонентах системы воздуховодов могут быть выражены как

Δ p minor_loss = ξ ρ v 2 /2 (1)

где

ξ = незначительный коэффициент потерь

4
minor_loss = незначительная потеря давления (Па (Н / м 2 ), фунт / фут (фунт / фут 2 ) ) 900 14

ρ = плотность воздуха (1.2 кг / м 3 , 2,336 10 -3 снарядов / фут 3 )

v = скорость потока (м / с, фут / с)

Коэффициенты малых потерь для различных компонентов в системы распределения воздуха:

колено с лопатками 0005
Компонент или фитинг Коэффициент малых потерь
- ξ -
90 o изгиб, острый 1,3
0.7
90 o изгиб, закругленный
радиус / диаметр воздуховода <1
0,5
90 o изгиб, закругленный
радиус / диаметр воздуховода> 1
0,25
45 o изгиб, острый 0,5
45 o изгиб, закругленный
радиус / диаметр воздуховода <1
0,2
45 радиус закругления / диаметр воздуховода> 1 0.05
T, расход в ответвление
(применительно к скорости в ответвлении)
0,3
Расход из воздуховода в помещение 1.0
Расход из помещения в канал
45
909 0,35
Редукция, коническая 0
Увеличение, резкое
(из-за скорости до уменьшения)
(v 1 = скорость до увеличения и v 2 = скорость после увеличения)
(1 - v 2 / v 1 ) 2
Увеличение, конический угол <8 o
(из-за скорости до уменьшения)
(v 1 = скорость до увеличения и v 2 = скорость после увеличения)
0.15 (1 - v 2 / v 1 ) 2
Увеличение, конический угол> 8 o
(из-за скорости до уменьшения)
(v 1 = скорость до увеличения и v 2 = скорость после увеличения)
(1 - v 2 / v 1 ) 2
Решетки, 0,7 отношение свободной площади к общей поверхности 3 90
Решетки, 0.6 отношение свободной площади к общей поверхности 4
Решетки, отношение свободной площади 0,5 к общей поверхности 6
Решетки, отношение свободной площади 0,4 к общей поверхности 10
Решетки, отношение свободной площади к общей поверхности 0,3 20
Решетки, отношение свободной площади 0,2 к общей поверхности 50

Скачать и распечатать диаграмму расхода воздуха - незначительные потери

Пример - Незначительные потери в изгибе

Незначительные потери в крутом изгибе 90 o с коэффициентом малых потерь 1.3 и скорость воздуха 10 м / с можно рассчитать как

Δ p minor_loss = (1,3) (1,2 кг / м 3 ) (10 м / с) 2 /2

= 78 (Н / м 2 , Па)

Секрет эффективного перемещения воздуха через систему воздуховодов

На моем первом летнем лагере Building Science в 2011 году Дэвид Хилл (на фото ниже) сделал отличную презентацию о некоторых серьезных проблемах с системами воздуховодов.(На случай, если вы тогда не читали этот блог, меня пригласили написать статью в 2010 году под названием I Don't Need No Stinkin 'Building Science Summer Camp .) Майкл Чендлер умело резюмировал этот доклад в своей статье Stuff Я учился в доме Джо Лстибурека, часть 2 . В этом году Хилл сделал дополнительную презентацию, повторив некоторые из своих основных положений, но также добавив две новые части, одна из которых представляет собой интересное исследование, в котором он участвовал, о потоках воздуха в овальных каналах.

Печи уменьшаются

В первой половине презентации Хилл напомнил нам о некоторых основах воздушного потока в воздуховодах, которые он рассмотрел в 2011 году.Но он все же выбросил одну новую вещь: он сказал, что производители, стремясь повысить эффективность своего оборудования, уменьшают размеры печных шкафов, одновременно увеличивая поток воздуха. Кроме того, в новом строительстве отсутствует интегрированный дизайн, в результате чего проектировщикам и установщикам систем отопления, вентиляции и кондиционирования не хватает места для качественного выполнения своей работы, поэтому системы воздуховодов также меньше. Комбинированные эффекты, как сказал Хилл, делают печи похожими на «дыру, через которую проходит ураган».

Расход воздуха, коэффициент трения и эквивалентная длина

Как упоминалось выше, Майкл Чендлер хорошо сумел резюмировать презентацию Хилла 2011 года, поэтому я не буду вдаваться в подробности его повторения здесь.Тем не менее, я хочу сказать несколько вещей, потому что воздушный поток очень важен, и его часто неправильно понимают.

Одна вещь, безусловно, заслуживает повторения из презентаций Хилла: воздушный поток можно уменьшить двумя способами. Первый - трение или сопротивление воздуха. Второй - турбулентность. Трение происходит повсюду. Турбулентность возникает в основном при повороте воздуха в системе воздуховодов, и это происходит в фитингах. Как и следовало ожидать, именно фитинги уменьшают поток воздуха больше всего.

Разработчики

HVAC часто используют так называемые воздуховоды, чтобы определить размеры используемых воздуховодов, но их также легко использовать неправильно.Воздуховоды сообщают вам, какое падение давления вы получите на 100-футовом участке прямого воздуховода определенного типа. Они не говорят вам, что происходит, когда у фитингов возникает турбулентность.

Вот здесь-то и появляется то, что называется эквивалентной длиной. Каждому типу фитинга назначается эквивалентная длина, которая представляет собой длину прямого воздуховода того же типа и размера, которая даст вам эквивалентную величину трения (или падения давления). Итак, что вам нужно сделать, это выяснить общую эквивалентную длину вашего наиболее ограниченного участка в системе воздуховодов и рассчитать это падение давления.

Когда овал не круглый?

Овальные воздуховоды используются иногда, потому что они входят в полость стены. Поскольку у них закругленные углы, а не квадратные, многие монтажники считают, что овальные воздуховоды эквивалентны круглым воздуховодам. Если вы посмотрите на фото ниже, то заметите, что овальный воздуховод на самом деле представляет собой сплющенный круглый воздуховод. На нем даже проштампован тот же номер - 6 дюймов, хотя размеры разные.

Оказывается, свойства воздушного потока тоже разные, хотя они мало изучены.Хилл и его коллеги предприняли исследовательский проект, чтобы найти эквивалентную длину некоторых обычных овальных фитингов, и он показал числа в своей презентации.

Если вы загрузите презентацию Hill’s и прокрутите вниз до страницы 15, вы увидите, что они нашли. Они обнаружили, что прямой воздуховод перемещает меньше воздуха, чем круглый воздуховод того же размера. Они сравнили 6-дюймовый круглый воздуховод с двумя формами овального воздуховода, сделанного из 6-дюймового круглого: 3 x 7,71 дюйма и 3,25 x 7,57 дюйма. Их измерения показали, что эти два размера овального воздуховода эквивалентны круглому воздуховоду 5.02 ”и 5,18” соответственно. (См. Страницу 20.)

Тот факт, что овал диаметром 6 дюймов изготовлен из того же куска металла, что и круг диаметром 6 дюймов, не означает, что у них одинаковые площади поперечного сечения. Они этого не делают, поэтому можно ожидать, что они будут двигать воздух иначе. Если вам нужно двигаться тем же воздухом, что и в 5-дюймовом раунде, вы должны использовать 6-дюймовый овал. Для 6-дюймового раунда вам понадобится 8-дюймовый овал.

Однако изучение арматуры является наиболее важным, потому что именно там теряется большая часть воздушного потока. В своем исследовании овальных воздуховодов и фитингов Хилл и его коллеги рассмотрели 16 различных конфигураций.Тот, что показан ниже, имеет номер 6 в их диаграмме. Это отвод с углом 90 ° и имеет эквивалентную длину 29, 55 или 110 футов, в зависимости от размеров круглого и овального сечения. Вы получаете меньшие числа, когда овальная сторона больше круглой.

Когда вы переходите от круглой формы 6 дюймов к овалу 6 дюймов, вы получаете 110 футов эквивалентной длины. Ух ты! Это означает, что фитинг, имеющий фактическую длину где-то около 1 ', уменьшает воздушный поток на 110' прямого канала диаметром 6 дюймов.

В итоге они составили красивую диаграмму и таблицу эквивалентных длин различных овальных фитингов.(См. Ниже ссылки для скачивания.) Как вы можете видеть в таблице ниже, одна из них - настоящая свинья, эквивалентная длина которой составляет 149 футов. Это переходник от круглой 5-дюймовой к 5-дюймовой овальной. Если вам нужен 6-дюймовый овал, вам действительно следует выбрать 5-дюймовый круг, потому что его эквивалентная длина составляет всего 24 фута. Если вам нужен 6-дюймовый патрон на одном конце, возьмите овал до 8 дюймов, и ваша эквивалентная длина составит 60 футов. Короче говоря, овальная сторона должна быть больше круглой.

Это была отличная работа Хилла и группы, с которой он работал над исследованием овального воздуховода.Воздушный поток - огромная проблема с огромным количеством систем принудительной подачи воздуха, поэтому чем больше мы слышим о том, как это сделать правильно, тем лучше. Независимо от того, какие воздуховоды вы используете, секрет эффективного перемещения воздуха через систему воздуховодов заключается в том, чтобы обращать внимание на то, как вы поворачиваете воздух и какие фитинги вы используете. Да, вы должны правильно определять размеры прямых участков, но то, как вы поворачиваете воздух, имеет гораздо большее значение в результатах. Гибкий воздуховод тоже подойдет. Только не пытайтесь поворачивать им воздух (если только это не длинный постепенный поворот с туго натянутым внутренним вкладышем).

Альтернатива - просто скинуть что-то вместе, когда вы доберетесь до места работы, и тогда вы получите что-то вроде моей новой любимой аварии с воздуховодом.

Загрузки

Дэвид Хилл прислал мне следующие два документа, чтобы вы могли получить копию резюме и диаграммы, а также 7-страничный отчет об исследовании. В более подробном описании вы также найдете информацию о том, как они используют другую метрику помимо эквивалентной длины: количество фитингов.

Обзор овальных фитингов и таблица (pdf)

Краткое изложение исследования овального воздуховода (pdf)

Статьи по теме

Две основные причины снижения потока воздуха в воздуховодах

Моя новая любимая катастрофа с воздуховодом

Сосание и выдувание - Урок утечки в воздуховоде

ПРИМЕЧАНИЕ: Комментарии модерируются.Ваш комментарий не появится ниже, пока не будет одобрен.

Чертежи моделей Revit

Вы заинтересованы в представлении CaptiveAire и продаже нашей продукции?
Заполните следующую форму, и мы свяжемся с вами в ближайшее время.

0/500

Какое у вас образование?

0/500

Какие территории продаж вас интересуют?

0/500

Какие продуктовые линейки вас интересуют?

0/1000

Есть ли у вас еще какие-нибудь комментарии?

послать Закрывать

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
