Вентиляция из чего состоит: Из чего состоит система вентиляции? Оборудование для систем вентиляции

Содержание

Из чего состоит приточная установка

Структура вентиляционной системы определяется ее модификацией. Приточные искусственные системы вентиляции — одновременно самые сложные и наиболее часто эксплуатируемые. Именно поэтому следует познакомиться с ними поближе. Рассмотрим строение такой типичной системы по вектору движения воздуха (то есть, от входа к выходу). Итак, мы имеем следующие обязательные компоненты: воздухозаборная решетка и воздушный клапан.Состав системы вентиляции зависит от ее типа. Наиболее сложными и часто используемыми являются приточные искусственные (механические) системы вентиляции. Их состав мы и рассмотрим. Типовая приточная механическая вентиляционная система состоит из следующих компонентов (расположенных по направлению движения воздуха, от входа к выходу):












Воздухозаборная решетка



Как можно понять из названия, воздухозаборная решетка служит для поставки воздуха снаружи.

Что касается внешнего вида, то они, как и другие составляющие вентиляции, могут быть как круглые, так и прямоугольные. Исполняя также эстетическую функцию, воздухозаборные решетки преграждают путь птицам, дождю и другим ненужным вентиляционной системе предметам.


Воздушный клапан

  Назначение воздушного клапана — защита от вхождения снаружи внутрь холодного воздуха в случае неработающей вентиляции. Самые популярные их разновидности — “бабочка” и воздушный клапан с электроприводом и возвратной пружиной. “Бабочка” (пружинный обратный клапан) является доступным, но ненадежным, т. к. может допускать попадание внешнего воздуха при неработающей системе вентиляции. Второй тип клапана более дорогой, но он позволяет оставаться спокойным — наружный холодный воздух не попадет в помещение, а также он может работать полностью автоматически, то есть открываться-закрываться в зависимости от состояния вентилятора (работает-не работает).

  Помимо предыдущих видов, существуют также доступные ручные клапаны. Управлять задвижкой нужно с помощью ручки. Обычно такие клапаны устанавливаются вместе с пружинным обратным с целью перекрытия поступления внешнего воздуха на долгое время чтобы предотвратить протекания влаги в помещение вследствие конденсации при взаимодействии теплого воздуха из помещения с холодными вентиляционными трубами.

Фильтр

  Фильтр необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм).

Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц. Для контроля загрязненья фильтра можно установить дифференциальный датчик давления, который контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается

Калорифер

Калорифер или воздухонагреватель предназначен для подогрева подаваемого с улицы воздуха в зимний период. Калорифер может быть водяным (подключается к системе центрального отопления) или электрическим. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших офисов (площадью более 100 кв.м.) желательно использовать водяные нагреватели, иначе затраты на электроэнергию окажутся очень большими.

Существует способ в несколько раз снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом. Разумеется, воздушные потоки при этом не смешиваются.

Вентилятор

Вентилятор — основа любой системы искусственной вентиляции. Он подбирается с учетом двух основных параметров: производительности, то есть количества прокачиваемого воздуха и полном давлении. По конструктивному исполнению вентиляторы разделяются на осевые (пример — бытовые вентиляторы «на ножке») и радиальные или центробежные («беличье колесо»). Осевые вентиляторы обеспечивают хорошую производительность, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, решетка и т.

п.), то скорость потока существенно уменьшается. Поэтому в системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Другими важными характеристиками вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

Шумоглушитель

Поскольку вентилятор является источником шума, после него обязательно устанавливают шумоглушитель, чтобы предотвратить распространение шума по воздуховодам. Основным источником шума при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Для снижения этих шумов используется звукопоглощающий материал определенной толщины, которым облицовываются одна или несколько стенок шумоглушителя. В качестве звукопоглощающего материала обычно используют минеральную вату, стекловолокно и т. п.

Воздуховоды

После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этих целей используются воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, поворотов, переходников). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).   Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Поэтому площадью сечения воздуховода определяется объем прокачиваемого воздуха, то есть размер воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха. Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь круглую или прямоугольную форму. Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги.
Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать «гармошкой». Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.

Распределители воздуха



Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решетки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны). Помимо декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для  индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.


Системы регулировки и автоматики

Последним элементом вентиляционной системы является электрический щит, в котором обычно монтируют систему управления вентиляцией. В простейшем случае система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего используют систему управления с элементами автоматики, которая регулирует мощность калорифера в зависимости от температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п.


Из чего состоит вентиляция? | Климат-технология

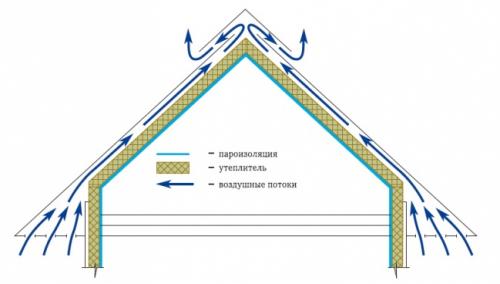

Обычная стандартная система вентиляции, устанавливаемая в зданиях на этапе строительства, представляет собой воздуховоды (короба), расположенные в комнатах, на кухне и в санузлах. Через эти воздуховоды естественным образом удаляется загрязненных воздух, а приток воздуха осуществляется через неплотности в окнах и дверях (сквозняки). Такая вентиляция называется естественная и  имеет все недостатки присущие естественным системам вентиляции – эффективность ее работы зависит от температуры воздуха снаружи и внутри помещения, скорости и направления ветра и других внешних факторов. Широкое распространение пластиковых окон – стеклопакетов в современных квартирах, коттеджах и офисах привело к еще большему снижению эффективности работы штатной системы вентиляции. Без периодического открывания окон (сквозняки, пыль, шум) жить и работать в таких помещениях стало невозможно.

Для решения этой проблемы применяют механические системы вентиляции. Такие системы могут иметь различную комплектацию и стоимость. В простейшем случае в окно или отверстие в стене устанавливают приточный вентилятор. Недостаток этого варианта в том, что зимой в квартиру будет подаваться слишком холодный и пыльный воздух. В соответствии со СНиП температура подаваемого воздуха не должна быть ниже +14°C. В противном случае возникнет большой перепад температур, а это может привести к заболеванию людей, отклеиванию обоев, рассыхание мебели и паркета. По этой причине полноценная система вентиляции должна комплектоваться калорифером и многоступенчатой системой защиты от перегрева. Кроме этого, система вентиляции должна иметь воздушный фильтр (иначе в помещения вместе со свежим воздухом попадет большое количество пыли) и хорошую шумоизоляцию.

Состав системы вентиляции зависит от ее типа. Наиболее сложными и часто используемыми являются приточные искусственные (механические) системы вентиляции. Их состав мы и рассмотрим.

Типовая приточная механическая вентиляционная система состоит из следующих компонентов (расположенных по направлению движения воздуха, от входа к выходу):

Воздухозаборная решётка

Через воздухозаборную вентиляционную решетку в систему поступает наружный воздух. Вентиляционные решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Эти решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов.


Воздушный обратный клапан

Воздушный клапан предотвращает попадание в помещение наружного воздуха при выключенной системе вентиляции. Воздушный клапан особенно необходим зимой, поскольку без него в помещение будет попадать холодный воздух и снег. Как правило, в приточных системах вентиляции устанавливаются клапана с электроприводом, что позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.

Фильтр

Фильтр необходим для защиты, как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм). Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц. Для контроля загрязненья фильтра можно установить дифференциальный датчик давления, который контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается.

Калорифер

Чтобы зимой не подавать ледяной воздух в помещение, устанавливают калорифер (обогреватель), он поднимает температуру до комфортных 20-25 град. и выше. Калорифер бывает электрический, водяной или паровой. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для большого количества помещений желательно использовать водяные нагреватели, иначе затраты на электроэнергию окажутся очень большими. Существует способ в несколько раз снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом. Разумеется, воздушные потоки при этом не смешиваются.

Вентилятор

Вентилятор — основа любой системы искусственной вентиляции. Он подбирается с учетом двух основных параметров: производительности, то есть количества прокачиваемого воздуха и полном давлении. По конструктивному исполнению вентиляторы разделяются на осевые (пример — бытовые вентиляторы “на ножке”) и радиальные или центробежные (“беличье колесо”). Осевые вентиляторы обеспечивают хорошую производительность, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, решетка и т.п.), то скорость потока существенно уменьшается. Поэтому в системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Другими важными характеристиками вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

Шумоглушитель

Поскольку вентилятор является источником шума, после него обязательно устанавливают шумоглушитель, чтобы предотвратить распространение шума по воздуховодам. Основным источником шума при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Для снижения этих шумов используется звукопоглощающий материал определенной толщины, которым облицовываются одна или несколько стенок шумоглушителя. В качестве звукопоглощающего материала обычно используют минеральную вату, стекловолокно и т.п.

Парогенератор

Встраивается в вентиляционную систему для повышения влажности воздуха, что особенно важно в зимний период, когда воздух становится сухим. Необходим для помещений, где круглый год влажность должна оставаться неизменной (библиотеки, типографии). Также спасает паркет и мебель от рассыхания, музыкальные инструменты от расстройки и т.д.


Охладитель

Чтобы летом воздух был прохладным, можно несколько охладить воздух, подаваемый вентиляцией. Для этого нужна секция охлаждения. Она бывает водяная или фреоновая. Холодная вода от чилера или ледяной фреон от внешнего блока бежит по тонким медным трубкам. Воздух проходит между трубками и охлаждается.

Воздуховоды

После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этих целей используются воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, поворотов, переходников). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).

Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Поэтому площадью сечения воздуховода определяется объем прокачиваемого воздуха, то есть размер воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.

Жесткие воздуховоды изготавливаются из оцинкованной жести и могут иметь круглую или прямоугольную форму. Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать “гармошкой”. Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.

Распределители воздуха

Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решетки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны). Помимо декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.

Клапаны расхода воздуха

Если вентиляция обслуживает несколько помещений, то необходимы клапаны, с помощью которых можно регулировать приток и вытяжку воздуха из каждого помещения индивидуально.

Системы регулировки и автоматики

Последним элементом вентиляционной системы является электрический щит, в котором обычно монтируют систему управления вентиляцией. В простейшем случае система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего используют систему управления с элементами автоматики, которая включает калорифер при понижении температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п.

Все вентиляционные системы (если не учитывать сеть воздуховодов, сетевые элементы, решётки) делятся на две группы: модульная (сборная) система или единая установка.

Из чего состоит система вентиляции?

  • О компании
  • Вопрос-ответ
  • Контакты

Оборудование для вентиляции делится на две группы: канальная (сборная) система и единая установка.

  • Вопрос-ответ
  • Из чего состоит система вентиляции?
  • Все
  • До монтажа
  • После монтажа

Подробнее

Подробнее

До монтажа

Подробнее

До монтажа

Подробнее

До монтажа

Подробнее

Подробнее

Подробнее

До монтажа

Подробнее

После монтажа

Подробнее

Подробнее

После монтажа

Подробнее

После монтажа

Подробнее

После монтажа

Канальная система вентиляции

Канальная система вентиляции состоит, как правило, из элементов одного диаметра. Такую систему выгодней устанавливать для небольших помещений, поскольку она обойдется дешевле приточно-вытяжной установки.

Типовая канальная приточная вентиляция состоит из следующих компонентов (расположенных по направлению движения воздуха, от входа к выходу):

Воздухозаборная решетка. Устанавливается на наружной стене здания для забора наружного воздуха. Эти решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Воздухозаборные решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов.

Воздушный клапан. Воздушный клапан необходим для предотвращения попадания холодного наружного воздуха в помещение при выключенной вентиляции. Наибольшее распространение получили пружинный обратный клапан («бабочка») и воздушный клапан с электроприводом и возвратной пружиной (возвратная пружина закрывает клапан при пропадании электропитания). Пружинный обратный клапан типа «бабочка» недорогой, но менее эффективный, поскольку при его применении возможно попадание холодного воздуха с улицы в помещение при выключенной системе. Воздушный клапан с электроприводом дороже, но он гарантированно перекрывает доступ холодного воздуха и, кроме того, позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.

Фильтр. Устанавливается в систему воздуховодов и служит для защиты как воздухонагревателя, так и вентилируемых помещений от пыли, пуха и насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1мкм) и особо тонкой очистки (задерживают частицы до 0,1мкм).

Воздухонагреватель (калорифер). Устанавливается в систему воздуховодов и служит для подогрева холодного приточного воздуха в холодный и переходный периоды года. В зависимости от источника нагрева существуют электрические воздухонагреватели и водяные воздухонагреватели. Для небольших приточных установок выгоднее использовать электрические нагреватели, поскольку установка такой системы требует меньших затрат. Для больших офисов желательно использовать водяные калориферы, иначе затраты на электроэнергию окажутся очень большими.

Испаритель. Устанавливается для охлаждения приточного воздуха в случае, если система вентиляции совмещается с системой кондиционирования. По типу хладоносителя выделяют фреоновые и водяные испарители.

Вентилятор — основа любой системы механической вентиляции. Он подбирается с учетом двух основных параметров: производительности, то есть количества воздуха, и давления.

Шумоглушитель. Поскольку вентилятор является источником шума, до и после него обязательно устанавливают шумоглушители, чтобы предотвратить распространение шума по воздуховодам.

Воздуховоды. После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этих целей используется воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, отводов, переходов). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды).

Воздухораспределительные устройства. Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решетки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны). Помимо декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.

Система автоматики

Система автоматики может включать в себя различные датчики, смесительный узел для водяного нагревателя, блок управления, регулятор оборотов вентилятора, регулятор температуры, пульт управления и другие элементы автоматики.

Компактные приточные и приточно-вытяжные установки

Иногда для квартир, коттеджей и небольших офисов устанавливаются компактные приточные и приточно-вытяжные установки малой производительности. Они занимают мало места, очень тихо работают и удобны в эксплуатации.

Приточный агрегат состоит из вентилятора, воздухонагревателя и фильтра. Все элементы установлены в едином изолированном корпусе.

Приточно-вытяжная установка состоит из приточного вентилятора, вытяжного вентилятора, воздухонагревателя, фильтров и рекуператора. Рекуператор служит для передачи тепла от вытяжного воздуха приточному, что позволяет экономить электроэнергию или горячую воду на подогрев приточного воздуха.

Для управления параметрами системы вентиляции в комплект установки входит проводной пульт управления.

Дополнительно к компактным установкам требуется подобрать наружную решетку, обратный клапан (или воздушную заслонку с электроприводом), шумоглушители, воздуховоды и воздухораспределительные устройства.

Приточные и приточно-вытяжные установки большой производительности

Приточная или приточно-вытяжная установка — это собранная на заводе установка (точнее, она приходит с завода в разобранном виде и при монтаже собирается в единый корпус). Ее выгодней устанавливать при больших мощностях. Кроме того, для систем производительностью более 8000м3/ч не существует канального оборудования, поэтому в этом случае приточно-вытяжная установка — единственный вариант.

Приточные и приточно-вытяжные установки большой производительности подбираются индивидуально для каждого конкретного объекта и могут состоять из следующих секций:

  • секция вентилятора;
  • секция нагрева;
  • секция охлаждения;
  • секция рекуператора;
  • секция увлажнения;
  • секция фильтрации;
  • секция шумоглушителя;
  • секция воздушной заслонки.

Для регулирования параметров воздуха устанавливается блок управления и комплект датчиков.

Преимущества работы с нами

  • Качество

    Высокое качество работ и оборудования

  • Команда

    Опытная команда с многолетним стажем

  • Бесплатный выезд

    Бесплатный выезд нашего специалиста

  • Гарантия

    Гарантия на все работы и оборудование

  • Замер и монтаж

    Выполним замер и монтаж точно в срок

  • Оборудование

    Только надежное и проверенное оборудование

Получить смету

Есть вопросы по вентиляции?

Получите консультацию и расчёт бесплатно!

© ООО «Прайм-Вент», 2011 – 2022

При использовании материалов сайта ссылка на сайт www.prime-vent.ru обязательна.

Политика в отношении обработки персональных данных

Оставьте заявку на обратный звонок!

Введите ваш телефон:

Сейчас

Точное время

* Нажимая на кнопку “Оставить заявку”, вы даёте согласие на обработку персональных данных

Спасибо за Вашу заявку

Мы получили ваш запрос и постараемся обработать его в ближайшее время, спасибо за то, что обратились к нам.

Из чего состоит система вентиляции

Главная / ВЕНТИЛЯЦИЯ / Статьи / Из чего состоит система вентиляции

Системы вентиляции зданий делятся на несколько типов, из которых самыми сложными, но и чаще всего  используемыми являются приточные виды подачи атмосферного воздуха в здания. Стандартная система нагнетания состоит из многих элементов. В данной статье они рассматриваются по порядку направления подачи масс воздуха от воздухозаборного отверстия к выходному.



Системы вентиляции для круглого и прямоугольного воздуховода



1. Воздухозаборные решетки

Атмосферный воздух поступает через круглые или прямоугольные воздухозаборники  в вентиляционную систему. Решетки, кроме декоративных, выполняют также и защитные функции, предохраняя внутренние элементы системы от атмосферной влаги и засорения.



2. Воздушный клапан

Конструктивно он запирает систему вентиляции, когда она находится в выключенном состоянии, препятствуя забору воздуха извне. Наличие воздушного клапана особенно необходимо зимой для прдотвращения попадания в помещение воздуха низкой температуры, а также снеговых масс. В стандартной комплектации воздушные клапана снабжены электроприводами, что дает возможность автоматизировать управление системой: включение вентилятора/калорифера приводит к открыванию клапана, выключение – к его закрыванию.



3. Фильтр

Вентиляционный фильтр обеспечивает защиту системы и внутренних помещений от пылевых частиц, насекомых и мелкого мусора. В обычной комплектации производится монтаж одного фильтра, задерживающего механические частицы от 10 мкм и более. Фильтрующим материалом в нем служит ткань из акрила, либо других подобных синтетических волокон. Для дополнительной очистки воздуха монтируются фильтры тонкой/особо тонкой очистки, обеспечивающие фильтрацию частиц 1 мкм/0,1 мкм. Контроль над чистотой материала осуществляется дифференциальным датчиком давления.



4. Вентилятор

Главным элементом системы принудительной вентиляции является его рабочий орган – вентилятор осевого или радиального типа, который подбирается для использования с учетом необходимого объема прокачиваемого воздуха.

Осевые вентиляторы обладают высокой производительностью, но применяются только при наличии коротких воздуховодов с минимальным количеством изгибов и препятствий (решеток и т.д.). При оборудовании здания разветвленной системой вентиляционных коробов намного более эффективными являются радиальные вентиляторы, которые характеризуются более высоким создаваемым давлением потока воздуха. От марки оборудования зависят геометрические размеры устройств и уровень производимого ими шума.



5. Калорифер

Воздухонагреватель, называемый также калорифером, служит для повышения температуры воздуха, нагнетаемого вентилятором с улицы. Устанавливаются два типа нагревательных приборов: водяного типа, в которых теплоносителем служит вода, нагреваемая в системе центрального отопления; с электрическим нагревом. Электрические калориферы эффективнее при использовании в небольших установках вентиляции, так как их установка малозатратна и отнимает немного времени. Для обеспечения подачи нагретого воздуха в помещения большой площади предпочтительнее монтаж водяных нагревателей для обеспечения экономии затрат на электроэнергию. Одним из методов снижения материальных затрат на подогрев является способ рекуперации, который заключается в нагреве входящих потоков холодного воздуха за счет теплообмена с выводимым из здания теплым воздухом. Важным условием при использовании этого метода является обеспечение недопущение смешивания двух потоков друг с другом.



6. Глушитель шума (шумопоглотитель)

Обязательным условием для нейтрализации издаваемого вентилятором шума и его передачи по воздуховодам является монтаж шумопоглотителя. Его действие основано на снижении эффекта от турбулентных потоков, срывающихся с лопастей нагнетающего воздух устройства. Для этого используется закрепление звукопоглощающего материала на стенках короба шумопоглотителя. Широко распространено применение в качестве звукоизолирующих материалов использование синтетических материалов: минеральной ваты, стекловолокна и их аналогов.



7. Воздуховоды

Из короба шумопоглотителя воздушные потоки по воздухопроводной сети из воздуховодов и арматуры (тройников, переходников и поворотных элементов) распределяются по обслуживаемому зданию. Для этого монтируются круглые или прямоугольные воздуховоды жесткого, полужесткого или гибкого вида.



8. Устройства, распределяющие воздух

Из воздуховодов закачиваемый атмосферный воздух попадает в обслуживаемое здание. Распределяют воздух круглые или прямоугольные решетки настенного или потолочного размещения, а также диффузоры. Так же, как и многие устройства, воздухораспределители используется с двойным назначением: для рассеивания подаваемого воздуха равномерными потоками по всему объему помещения и в качестве декоративных элементов. Кроме того они выполняют функции индивидуальных регуляторов воздушных потоков.



9. Регулировка и автоматика системы вентиляции

Последним элементом в цепочке элементов вентиляционной системы устанавливается щит электрораспределения, в котором монтируются блоки управления. Простейшим вариантом служит выключатель с индикатором, который служит только для запуска и отключения вентилятора. Управление более сложного уровня состоит из автоматики, следящей за загрязнением фильтра, включающей и выключающей воздушный клапан и выполняющей другие сервисные функции. Датчиками служат термостаты, датчики давления, датчики влажности и т.д.



10. Дополнительным элементом системы вентиляции здания служит охлаждающий комплекс, фреоновый или водяной.

Вентиляция из чего состоит

Главная » Блог » Вентиляция из чего состоит


Из чего состоит система вентиляции?

Каждый владелец жилья или складских и офисных помещений однажды сталкивается с задачей выбора вентиляционной системы. Учитывая, что современный рынок вентиляции предлагает широкий выбор вентиляционного оборудования в самых различных вариантах как по назначению, так и по стоимости, необходимо понимать, из чего вообще состоит система вентиляции.

Состав вентиляционной системы во многом определяет ее назначение. Наиболее распространенными в эксплуатации и одновременно самыми сложными по конструктивным особенностям являются механические приточные системы вентиляции.

Приточные вентиляционные системы включают в себя 9 компонентов:

  1. Вентиляционные решетки. Функция воздухозаборных решеток – обеспечивать приток свежего воздуха с улицы в помещение. Они бывают круглые и прямоугольные. Вентиляционные решетки также защищают систему вентиляции от проникновения капель дождя и пыли.
  2. Обратные клапаны. Если система вентиляции выключена, клапаны предотвращают попадание наружного воздуха в помещение. Такие меры необходимы зимой, чтобы сохранить тепло и препятствовать попаданию в помещение снега. В системах приточной вентиляции клапан подключается к электроприводу, таким образом при включении вентилятора он открывается, при выключении – закрывается.
  3. Фильтр. Он необходим для защиты помещения и вентиляционной системы от пыли, пуха и насекомых. Как правило, достаточно установки фильтра грубой очистки (частицы в 10 мкм), однако при повышенных требованиях возможно установка и более качественных фильтров тонкой очистки (1 – 0,1 мкм).
  4. Канальные нагреватели. Они предназначены для подогрева приточного воздуха в зимний период. Работают нагреватели либо на воде, либо на электричестве. Для небольших приточных систем электрические калориферы использовать целесообразнее, так как затраты на монтаж оборудования ниже. Водяные нагреватели устанавливают при устройстве вентиляции в офисах, в противном случае владелец рискует высокими энергозатратами.

    Альтернативным способом подогрева воздуха является установка рекуператоров, которые используют тепло удаляемого воздуха для подогрева приточного, при этом воздушные потоки не смешиваются – качество приточного воздуха сохраняется неизменным.

  5. Вентиляторы. Механические вентиляторы – это основа любой механической вентиляционной системы. При выборе вентилятора важно учитывать 2 фактора: давление и производительность.

    Вентиляторы могут быть осевыми и радиальными. Осевые вентиляторы обладают хорошей производительность, но как правило создают низкое давление – скорость потока воздуха значительно снижается, если на его пути встречается препятствие (например, вытяжная решетка). Для систем вентиляции с разветвленной сетью каналов используют радиальные вентиляторы высокого давления.

    Уровень создаваемого шума и размеры также играют важную роль при выборе. Разные марки вентиляционного оборудования в разной степени совмещают эти характеристики.

  6. Шумоглушители. Для нейтрализации производимого вентиляторами шума после них устанавливают специальные шумоглушители. Звукопоглощающие материалы на стенках устройства снижают аэродинамические шумы и препятствуют их распространению по вентиляционным каналам.
  7. Воздуховоды. Обработанный воздух необходимо распределять по помещениям, для этого используют вентиляционную сеть каналов, которая формируется из воздуховодов различно площади сечения, формы и жесткости, а также аксессуаров (тройников, поворотов, переходников).
  8. Распределители воздуха. Воздухораспределители служат для равномерного рассеивания воздушного потока по помещению и его индивидуальной регулировки. В качестве распределителей воздуха используют решетки и диффузоры. Они также выполняют декоративную функцию.
  9. Системы регулировки и автоматики. Под данным оборудованием понимается электрический щит с вмонтированной системой управления вентиляцией. В самом простом случае она состоит из выключателя вентилятора с индикатором. Довольно часто используют и системы, которые контролируют работу калорифера при понижении температуры приточного воздуха, следят за уровнем загрязнения фильтров, управляют обратными клапанами, измеряя показатели с помощью специальных датчиков.

Если оценить необходимые затраты на установку подобной системы вентиляции, совершенно очевидно, что позволить себе это может не каждый. Расходы на монтаж вентиляционного оборудования это только малая часть проблемы – ежегодное содержание и обслуживание системы превращается в весьма затратное мероприятие. Поэтому сегодня целесообразнее воспользоваться альтернативными предложениями по устройству вентиляционной системы.

Разумная система вентиляция – экономически выгодное!

Французская компания «AERECO» уже не первый год работает в направлении снижения затрат на вентиляцию помещений и предлашает потребителям качественные решения при устройстве систем вентиляции любого назначения.

Вся система состоит всего из 3 основных компонентов:

  1. Вентиляционные клапаны. Они служат для обеспечения притока свежего воздуха в помещение; объем совершаемой работы приточным клапаном Аэрэко определяется на основе измерений уровня относительной влажности в помещении с помощью гигрорегулируемой системы. В дополнение к клапанам как правило устанавливают наружные козырьки для защиты от пыли и акустические проставки, которые снижают уровень шума с улицы.
  2. Вытяжные решетки. Устройства вытяжной вентиляции не только необходимы для придания эстетичности отверстиям вентиляционных каналов, но также контролируют объем удаляемого воздуха с помощью систем гигрорегулирования, термодатчиков или датчиков присутствия.
  3. Вентиляторы низкого давления. Основным преимуществом вентиляторов Aereco являются низкий уровень создаваемого шума и малые энергозатраты. При этом различные модели вентиляторов адаптированы к работе большого числа помещений самой разной площади.

Вот собственно и все! Как вы видите, покупка и монтаж системы вентиляции от компании Аэрэко намного выгоднее как на этапе установки, так и при последующем обслуживании.

Все записи

Из чего состоит система вентиляции

Системы вентиляции и их состав зависит от их типа. Наиболее сложными и часто используемыми являются приточные искусственные или механические системы вентиляции. Их состав мы и рассмотрим. Стандартная приточная механическая наборная вентиляционная система состоит из различных компонентов, которые мы по порядку рассмотрим (по направлению движения воздуха, от входа к выходу): Через воздухозаборную решетку в систему вентиляции поступает наружный воздух. Воздухозаборные решетки, так же как и все другие элементы вентиляционной системы, бывают круглыми, прямоугольными или квадратными. Воздухозаборные решетки защищают систему вентиляции от попадания внутрь капель дождя, снега и посторонних предметов, а так же выполняют декоративные функции. Решетки бывают пластиковыми или металлическими любых цветов. Воздушный клапан защищает помещение от попадания холодного наружного воздуха при выключенной вентиляции. Наибольшее распространение получили пружинный обратный клапан типа «бабочка» и воздушный клапан с электрическим приводом и возвратной пружиной (возвратная пружина закрывает клапан при отсутствии электропитания). Пружинный обратный клапан стоит недорого, но мало эффективен (при выключенной системе не исключено попадание холодного воздуха с улицы в помещение). Воздушный клапан с электроприводом стоит дороже, и гарантированно перекрывает доступ для притока холодного воздуха и позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается. Кроме электрических и пружинных существуют ручные клапана — управление заслонкой такого клапана производится с помощью ручки. Ручной клапан рекомендуется устанавливать совместно с пружинным обратным клапаном для того, чтобы иметь возможность перекрыть доступ холодного воздуха в помещение при отключении системы вентиляции на длительный период (например, при отъезде в отпуск). Если клапан не установлен соприкосновение теплого внутреннего воздуха с холодной поверхностью воздуховодов приводитк образованию конденсата, который в виде капель воды будет стекать в помещение.

Фильтр необходим для защиты как самой системы вентиляции от загрязнения, так и для защиты вентилируемых помещений от попадания в них пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то устанавливают дополнительные фильтры тонкой очистки, задерживающие частицы до 1 мкм, и особо тонкой очистки, задерживающие частицы до 0,1 мкм.

В фильтре грубой очистки фильтрующим материалом служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, или менять фильтрующий материал на новый, обычно не реже 1 раза в месяц. Контролировать загрязнение фильтра можно установить дифференциальный датчик давления. Датчик контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается.

Воздухонагреватель (калорифер)

Калорифер или воздухонагреватель нагревает подаваемый с улицы воздух в холодное время года. Калорифер бывает водяным (требуется подвод воды от системы центрального отопления) или электрическим. Для компактных приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших помещений (площадью более 100 кв.м.) чаще используют водяные нагреватели, значительно сокращая затраты на электроэнергию. Можно снизить затраты на обогрев в несколько раз. Для этого применяется рекуператор — компактное устройство, в котором холодный приточный воздух нагревается за счет теплообмена с теплым вытяжным (удаляемым из помещения) воздухом без их смешивания.

Вентилятор

Вентилятор — является основой системы искусственной (механической) вентиляции. При подборе вентилятора учитываются два основных параметра: производительность, то есть количества прокачиваемого воздуха и создаваемое давление. По конструктивному исполнению вентиляторы бывают двух видов: осевые вентиляторы (пример — бытовые вентиляторы «на ножке») и радиальные вентиляторы (центробежные) (типа «беличье колесо»). Осевые – вентиляторы с хорошей производительностью, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, приточная решетка или диффузор и т.п.), то скорость потока существенно уменьшается. Чаще применяются радиальные вентиляторы, т.к. они отличающиеся высоким давлением созданного воздушного потока и больше подходят для систем вентиляции с разветвленной сетью воздуховодов. Еще одной не менее важной характеристикой вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

Шумоглушитель

Вентилятор – это источник шума, для поглощения которого после него обязательно устанавливают шумоглушитель. Это предотвращает распространение шума по системе воздуховодов. Шум при работе вентилятора создают турбулентные завихрения воздуха на его лопастях (крыльчатке) – аэродинамические шумы. Для их снижения применяется звукопоглощающий материал (минеральная вата, стекловолокно и т.д.) определенной толщины, которым облицованы стенки шумоглушителя.

Воздуховоды

После выхода из шумоглушителя обработанный воздушный поток распределяется по помещениям. Для этих целей используется сеть воздуховодов, состоящая из воздуховодов и фасонных элементов (тройников, поворотов, переходников и т.д). Основные характеристики воздуховодов – площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды). Скорость потока в воздуховоде не должна превышать определенные параметры, иначе воздуховод станет источником шума. Следовательно площадью сечения воздуховода определяется объем пропускаемого воздуха, то есть размер воздуховодов определяется исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.

Жесткие воздуховоды изготавливаются из оцинкованной жести и имеют круглую, прямоугольную или квадратную форму. Гибкие и полугибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из стальной проволоки имеющий форму спирали. Эта конструкция удобна тем, что производя транспортировку воздуховода или монтаж вентиляции его можно складывать «гармошкой». Недостаток гибких воздуховодов – высокое аэродинамическое сопротивление, вызванное рифленой внутренней поверхностью, поэтому их используют только на участках малой протяженности.

Распределители воздуха (Диффузоры)

Через воздухораспределители воздух из воздуховода попадает в помещение. Обычно, в качестве воздухораспределителей используют решетки (круглой или прямоугольной формы, настенные или потолочные, реже напольные) или диффузоры. Выполняя декоративную функцию, воздухораспределители позволяют равномерно рассеить воздушный поток по помещению, а также для индивидуально регулировать воздушный поток, направляемый из воздухораспределительной сети в разные помещения.

Системы регулировки и автоматики

Последним элементом системы вентиляции является электрический щит (щит автоматики), в котором обычно устанавливают систему управления вентиляцией. Простая система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего применяют систему управления с элементами автоматики, которая регулирует мощность калорифера в зависимости от температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п. Подробнее о назначении и функциях системы автоматики рассказывается в разделе Автоматика вентиляции и щиты автоматики.

+7(812) 679-99-98(многоканальный)

Количество показов: 4257

Из чего состоит система вентиляции

Системы вентиляции и их состав зависит от их типа. Наиболее сложными и часто используемыми являются приточные искусственные или механические системы вентиляции. Их состав мы и рассмотрим. Стандартная приточная механическая наборная вентиляционная система состоит из различных компонентов, которые мы по порядку рассмотрим (по направлению движения воздуха, от входа к выходу): Через воздухозаборную решетку в систему вентиляции поступает наружный воздух. Воздухозаборные решетки, так же как и все другие элементы вентиляционной системы, бывают круглыми, прямоугольными или квадратными. Воздухозаборные решетки защищают систему вентиляции от попадания внутрь капель дождя, снега и посторонних предметов, а так же выполняют декоративные функции. Решетки бывают пластиковыми или металлическими любых цветов. Воздушный клапан защищает помещение от попадания холодного наружного воздуха при выключенной вентиляции. Наибольшее распространение получили пружинный обратный клапан типа «бабочка» и воздушный клапан с электрическим приводом и возвратной пружиной (возвратная пружина закрывает клапан при отсутствии электропитания). Пружинный обратный клапан стоит недорого, но мало эффективен (при выключенной системе не исключено попадание холодного воздуха с улицы в помещение). Воздушный клапан с электроприводом стоит дороже, и гарантированно перекрывает доступ для притока холодного воздуха и позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается. Кроме электрических и пружинных существуют ручные клапана — управление заслонкой такого клапана производится с помощью ручки. Ручной клапан рекомендуется устанавливать совместно с пружинным обратным клапаном для того, чтобы иметь возможность перекрыть доступ холодного воздуха в помещение при отключении системы вентиляции на длительный период (например, при отъезде в отпуск). Если клапан не установлен соприкосновение теплого внутреннего воздуха с холодной поверхностью воздуховодов приводитк образованию конденсата, который в виде капель воды будет стекать в помещение.

Фильтр необходим для защиты как самой системы вентиляции от загрязнения, так и для защиты вентилируемых помещений от попадания в них пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то устанавливают дополнительные фильтры тонкой очистки, задерживающие частицы до 1 мкм, и особо тонкой очистки, задерживающие частицы до 0,1 мкм.

В фильтре грубой очистки фильтрующим материалом служит ткань из синтетических волокон, например, акрила. Фильтр необходимо периодически очищать от грязи и пыли, или менять фильтрующий материал на новый, обычно не реже 1 раза в месяц. Контролировать загрязнение фильтра можно установить дифференциальный датчик давления. Датчик контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается.

Воздухонагреватель (калорифер)

Калорифер или воздухонагреватель нагревает подаваемый с улицы воздух в холодное время года. Калорифер бывает водяным (требуется подвод воды от системы центрального отопления) или электрическим. Для компактных приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших помещений (площадью более 100 кв.м.) чаще используют водяные нагреватели, значительно сокращая затраты на электроэнергию. Можно снизить затраты на обогрев в несколько раз. Для этого применяется рекуператор — компактное устройство, в котором холодный приточный воздух нагревается за счет теплообмена с теплым вытяжным (удаляемым из помещения) воздухом без их смешивания.

Вентилятор

Вентилятор — является основой системы искусственной (механической) вентиляции. При подборе вентилятора учитываются два основных параметра: производительность, то есть количества прокачиваемого воздуха и создаваемое давление. По конструктивному исполнению вентиляторы бывают двух видов: осевые вентиляторы (пример — бытовые вентиляторы «на ножке») и радиальные вентиляторы (центробежные) (типа «беличье колесо»). Осевые – вентиляторы с хорошей производительностью, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с поворотами, приточная решетка или диффузор и т. п.), то скорость потока существенно уменьшается. Чаще применяются радиальные вентиляторы, т.к. они отличающиеся высоким давлением созданного воздушного потока и больше подходят для систем вентиляции с разветвленной сетью воздуховодов. Еще одной не менее важной характеристикой вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

Шумоглушитель

Вентилятор – это источник шума, для поглощения которого после него обязательно устанавливают шумоглушитель. Это предотвращает распространение шума по системе воздуховодов. Шум при работе вентилятора создают турбулентные завихрения воздуха на его лопастях (крыльчатке) – аэродинамические шумы. Для их снижения применяется звукопоглощающий материал (минеральная вата, стекловолокно и т.д.) определенной толщины, которым облицованы стенки шумоглушителя.

Воздуховоды

После выхода из шумоглушителя обработанный воздушный поток распределяется по помещениям. Для этих целей используется сеть воздуховодов, состоящая из воздуховодов и фасонных элементов (тройников, поворотов, переходников и т.д). Основные характеристики воздуховодов – площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды). Скорость потока в воздуховоде не должна превышать определенные параметры, иначе воздуховод станет источником шума. Следовательно площадью сечения воздуховода определяется объем пропускаемого воздуха, то есть размер воздуховодов определяется исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха.

Жесткие воздуховоды изготавливаются из оцинкованной жести и имеют круглую, прямоугольную или квадратную форму. Гибкие и полугибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из стальной проволоки имеющий форму спирали. Эта конструкция удобна тем, что производя транспортировку воздуховода или монтаж вентиляции его можно складывать «гармошкой». Недостаток гибких воздуховодов – высокое аэродинамическое сопротивление, вызванное рифленой внутренней поверхностью, поэтому их используют только на участках малой протяженности.

Распределители воздуха (Диффузоры)

Через воздухораспределители воздух из воздуховода попадает в помещение. Обычно, в качестве воздухораспределителей используют решетки (круглой или прямоугольной формы, настенные или потолочные, реже напольные) или диффузоры. Выполняя декоративную функцию, воздухораспределители позволяют равномерно рассеить воздушный поток по помещению, а также для индивидуально регулировать воздушный поток, направляемый из воздухораспределительной сети в разные помещения.

Системы регулировки и автоматики

Последним элементом системы вентиляции является электрический щит (щит автоматики), в котором обычно устанавливают систему управления вентиляцией. Простая система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего применяют систему управления с элементами автоматики, которая регулирует мощность калорифера в зависимости от температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п. Подробнее о назначении и функциях системы автоматики рассказывается в разделе Автоматика вентиляции и щиты автоматики.

+7(812) 679-99-98(многоканальный)

Назад в раздел

Из чего состоит система вентиляции

Главная / ВЕНТИЛЯЦИЯ / Статьи / Из чего состоит система вентиляции

Системы вентиляции зданий делятся на несколько типов, из которых самыми сложными, но и чаще всего  используемыми являются приточные виды подачи атмосферного воздуха в здания. Стандартная система нагнетания состоит из многих элементов. В данной статье они рассматриваются по порядку направления подачи масс воздуха от воздухозаборного отверстия к выходному.

Системы вентиляции для круглого и прямоугольного воздуховода

1. Воздухозаборные решетки

Атмосферный воздух поступает через круглые или прямоугольные воздухозаборники  в вентиляционную систему. Решетки, кроме декоративных, выполняют также и защитные функции, предохраняя внутренние элементы системы от атмосферной влаги и засорения.

2. Воздушный клапан

Конструктивно он запирает систему вентиляции, когда она находится в выключенном состоянии, препятствуя забору воздуха извне. Наличие воздушного клапана особенно необходимо зимой для прдотвращения попадания в помещение воздуха низкой температуры, а также снеговых масс. В стандартной комплектации воздушные клапана снабжены электроприводами, что дает возможность автоматизировать управление системой: включение вентилятора/калорифера приводит к открыванию клапана, выключение – к его закрыванию.

3. Фильтр

Вентиляционный фильтр обеспечивает защиту системы и внутренних помещений от пылевых частиц, насекомых и мелкого мусора. В обычной комплектации производится монтаж одного фильтра, задерживающего механические частицы от 10 мкм и более. Фильтрующим материалом в нем служит ткань из акрила, либо других подобных синтетических волокон. Для дополнительной очистки воздуха монтируются фильтры тонкой/особо тонкой очистки, обеспечивающие фильтрацию частиц 1 мкм/0,1 мкм. Контроль над чистотой материала осуществляется дифференциальным датчиком давления.

4. Вентилятор

Главным элементом системы принудительной вентиляции является его рабочий орган – вентилятор осевого или радиального типа, который подбирается для использования с учетом необходимого объема прокачиваемого воздуха.

Осевые вентиляторы обладают высокой производительностью, но применяются только при наличии коротких воздуховодов с минимальным количеством изгибов и препятствий (решеток и т.д.). При оборудовании здания разветвленной системой вентиляционных коробов намного более эффективными являются радиальные вентиляторы, которые характеризуются более высоким создаваемым давлением потока воздуха. От марки оборудования зависят геометрические размеры устройств и уровень производимого ими шума.

5. Калорифер

Воздухонагреватель, называемый также калорифером, служит для повышения температуры воздуха, нагнетаемого вентилятором с улицы. Устанавливаются два типа нагревательных приборов: водяного типа, в которых теплоносителем служит вода, нагреваемая в системе центрального отопления; с электрическим нагревом. Электрические калориферы эффективнее при использовании в небольших установках вентиляции, так как их установка малозатратна и отнимает немного времени. Для обеспечения подачи нагретого воздуха в помещения большой площади предпочтительнее монтаж водяных нагревателей для обеспечения экономии затрат на электроэнергию. Одним из методов снижения материальных затрат на подогрев является способ рекуперации, который заключается в нагреве входящих потоков холодного воздуха за счет теплообмена с выводимым из здания теплым воздухом. Важным условием при использовании этого метода является обеспечение недопущение смешивания двух потоков друг с другом.

6. Глушитель шума (шумопоглотитель)

Обязательным условием для нейтрализации издаваемого вентилятором шума и его передачи по воздуховодам является монтаж шумопоглотителя. Его действие основано на снижении эффекта от турбулентных потоков, срывающихся с лопастей нагнетающего воздух устройства. Для этого используется закрепление звукопоглощающего материала на стенках короба шумопоглотителя. Широко распространено применение в качестве звукоизолирующих материалов использование синтетических материалов: минеральной ваты, стекловолокна и их аналогов.

7. Воздуховоды

Из короба шумопоглотителя воздушные потоки по воздухопроводной сети из воздуховодов и арматуры (тройников, переходников и поворотных элементов) распределяются по обслуживаемому зданию. Для этого монтируются круглые или прямоугольные воздуховоды жесткого, полужесткого или гибкого вида.

8. Устройства, распределяющие воздух

Из воздуховодов закачиваемый атмосферный воздух попадает в обслуживаемое здание. Распределяют воздух круглые или прямоугольные решетки настенного или потолочного размещения, а также диффузоры. Так же, как и многие устройства, воздухораспределители используется с двойным назначением: для рассеивания подаваемого воздуха равномерными потоками по всему объему помещения и в качестве декоративных элементов. Кроме того они выполняют функции индивидуальных регуляторов воздушных потоков.

9. Регулировка и автоматика системы вентиляции

Последним элементом в цепочке элементов вентиляционной системы устанавливается щит электрораспределения, в котором монтируются блоки управления. Простейшим вариантом служит выключатель с индикатором, который служит только для запуска и отключения вентилятора. Управление более сложного уровня состоит из автоматики, следящей за загрязнением фильтра, включающей и выключающей воздушный клапан и выполняющей другие сервисные функции. Датчиками служат термостаты, датчики давления, датчики влажности и т.д.

10. Дополнительным элементом системы вентиляции здания служит охлаждающий комплекс, фреоновый или водяной.


Смотрите также

  • Фреоновый охладитель для приточной вентиляции
  • Установка вентиляции промышленной
  • Общеобменная вентиляция вытяжная
  • Самоклеющийся утеплитель для вентиляции
  • Вентиляция канализационного стояка
  • Ппк левша вентиляция
  • Окпд 2 техническое обслуживание систем вентиляции
  • Прибор для замера воздуха в вентиляции
  • Вентиляция теплицы автоматически
  • Заземление воздуховодов вентиляции
  • Вентиляция в зуботехнической лаборатории

Наборная вентиляция. Элементы систем вентиляции

В стандартных наборных системах вентиляции используются вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и другие элементы, позволяющие перемещать воздух на значительные расстояния. Расходы на электроэнергию необходимую для их работы могут быть довольно большими. Наборная система вентиляция может подавать и удалять воздух из локальных зон помещения в необходимом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т.д.), что практически невозможно в системах естественно вентиляции.

Отметим, что на практике часто предусматривают так называемую смешанную вентиляцию, то есть одновременно естественную и механическую вентиляцию. Вентиляционное оборудование подбирается для каждого конкретного помещения, в зависимости от типа вентиляционной системы  и наиболее подходящее в санитарно-гигиеническом отношении, а также экономически и технически.

Состав наборной системы вентиляции


1. Воздухозаборная вентиляционная решетка.
Через воздухозаборную вентиляционную решетку в систему поступает наружный воздух. Вентиляционные решетки, как и все другие элементы вентиляционной системы, бывают круглой или прямоугольной формы. Эти решетки не только выполняют декоративные функции, но и защищают систему вентиляции от попадания внутрь капель дождя и посторонних предметов.

2. Воздушный клапан. Воздушный клапан предотвращает попадание в помещение наружного воздуха при выключенной системе вентиляции. Воздушные клапаны особенно необходим зимой, поскольку без него в помещение будет попадать холодный воздух и снег. Как правило, в приточных системах вентиляции устанавливаются клапаны с электроприводом, что позволяет полностью автоматизировать управление системой — при включении вентилятора (и калорифера) клапан открывается, при выключении — закрывается.

3. Фильтр. Фильтр необходим для защиты как самой системы вентиляции, так и вентилируемых помещений от пыли, пуха, насекомых. Обычно устанавливается один фильтр грубой очистки, который задерживает частицы величиной более 10 мкм. Если к чистоте воздуха предъявляются повышенные требования, то дополнительно могут быть установлены фильтры тонкой очистки (задерживают частицы до 1 мкм) и особо тонкой очистки (задерживают частицы до 0,1 мкм). Фильтрующим материалом в фильтре грубой очистки служит ткань из синтетических волокон, например, акрила. Фильтры для вентиляции необходимо периодически очищать от грязи и пыли, обычно не реже 1 раза в месяц, а по необходимости заменить. Для контроля загрязнения фильтра можно установить дифференциальный датчик давления, который контролирует разность давления воздуха на входе и выходе фильтра — при загрязнении разность давления увеличивается.

4. Калорифер. Калорифер или воздухонагреватель нужен для подогрева подаваемого с улицы воздуха в зимний период. Калорифер может быть водяным, паровым (подключается к системе центрального отопления) или электрическим. Для небольших приточных установок выгоднее использовать электрические калориферы, поскольку установка такой системы требует меньших затрат. Для больших офисов (площадью более 100 кв. м.) желательно использовать водяные нагреватели, иначе затраты на электроэнергию окажутся существенным. Существует способ на 30–50% снизить затраты на подогрев поступающего воздуха. Для этого используется рекуператор — устройство, в котором холодный приточный воздух нагревается за счет теплообмена с удаляемым теплым воздухом.

5. Охладитель воздуха. Охладители предназначены для охлаждения приточного воздуха в летний период. Существуют фреоновые охладители и водяные охладители воздуха. В качестве хладагента (рабочей среды) может быть: охлажденная вода , смесь воды и гликоля, фреон (например R22). Хладагент, в зависимости от типа рабочей среды, может поступать от чиллера (вода) или от компрессорно-конденсаторного блока (фреон).

6. Вентилятор. Вентилятор — это основной элемент любой системы механической вентиляции. Он подбирается с учетом двух основных параметров: производительности, то есть количества прокачиваемого воздуха и полном давлении. По конструктивному исполнению вентиляторы разделяются на осевые (пример — бытовые вентиляторы «на ножке») и радиальные или центробежные («беличье колесо»). Осевые вентиляторы обеспечивают хорошую производительность, однако характеризуются низким полным давлением, то есть, если на пути воздушного потока встречается препятствие (длинный воздуховод с отводами, решетка и т. п.), то скорость потока существенно уменьшается. Поэтому в системах вентиляции с разветвленной сетью воздуховодов применяют радиальные вентиляторы, отличающиеся высоким давлением созданного воздушного потока. Другими важными характеристиками вентиляторов является уровень шума и габариты. Эти параметры в большой степени зависят от марки оборудования.

7. Шумоглушитель. Поскольку вентилятор является источником шума, после него обязательно устанавливают канальный шумоглушитель, чтобы предотвратить распространение звука по системе воздуховодов. Основным источником шума при работе вентилятора являются турбулентные завихрения воздуха на его лопастях, то есть аэродинамические шумы. Для снижения этих шумов используется шумоглушители стенки которых облицованы звукопоглощающим атериалом определенной толщины. В качестве звукопоглощающего материала обычно используют минеральную вату, стекловолокно и со специальным покрытием поверхности.

8. Воздуховоды. После выхода из шумоглушителя обработанный воздушный поток готов к распределению по помещениям. Для этих целей используются воздухопроводная сеть, состоящая из воздуховодов и фасонных изделий (тройников, отводов, переходников). Основными характеристиками воздуховодов являются площадь сечения, форма (круглая или прямоугольная) и жесткость (бывают жесткие, полугибкие и гибкие воздуховоды). Скорость потока в воздуховоде не должна превышать определенного значения, иначе воздуховод станет источником шума. Поэтому площадью сечения воздуховода определяется объем прокачиваемого воздуха, то есть размер воздуховодов подбирается исходя из расчетного значения воздухообмена и максимально допустимой скорости воздуха. Жесткие воздуховоды изготавливаются из оцинкованной стали и могут иметь круглую или прямоугольную форму. Полугибкие и гибкие воздуховоды имеют круглую форму и изготавливаются из многослойной алюминиевой фольги. Круглую форму таким воздуховодам придает каркас из свитой в спираль стальной проволоки. Такая конструкция удобна тем, что воздуховоды при транспортировке и монтаже можно складывать «гармошкой». Недостатком гибких воздуховодов является высокое аэродинамическое сопротивление, вызванное неровной внутренней поверхностью, поэтому их используют только на участках небольшой протяженности.

9. Воздухораспределители и диффузоры. Через воздухораспределители воздух из воздуховода попадает в помещение. Как правило, в качестве воздухораспределителей используют решетки (круглые или прямоугольные, настенные или потолочные) или диффузоры (плафоны). Помимо декоративных функций, воздухораспределители служат для равномерного рассеивания воздушного потока по помещению, а также для индивидуальной регулировки воздушного потока, направляемого из воздухораспределительной сети в каждое помещение.

10. Автоматика. Последним элементом вентиляционной системы является электрический щит, в котором обычно монтируют систему управления вентиляцией. В простейшем случае система управления состоит только из выключателя с индикатором, позволяющего включать и выключать вентилятор. Однако чаще всего используют систему управления с элементами автоматики, которая включает калорифер при понижении температуры приточного воздуха, следит за чистотой фильтра, управляет воздушным клапаном и т.д. В качестве датчиков для системы управления используют термостаты, гигростаты, датчики давления и т.п.

В чем разница между вентиляцией легких и дыханием?

Автор: Крис Эбрайт Тем не менее, я здесь, чтобы сказать, что ваш звездный инструктор по ЕМТ подвел вас, потому что это неправильно. Та же неверная терминология также написана в многочисленных учебниках, отчетах о пробежках и ежедневно используется медицинскими работниками. Итак, теперь вы спрашиваете: хорошо, умники, тогда какой термин правильный? Подходящим термином, мои коллеги-профессионалы, будет считать до 9.0005 вентиляция.

Разве это не одно и то же? Простой ответ – нет. Более сложный вопрос: ну а почему бы и нет? В этом выпуске «Назад к основам» обсуждаются эти физиологические процессы и их различия. Пожалуйста, читайте дальше.

Несмотря на то, что вентиляция и дыхание являются независимыми физиологическими процессами, они также зависят друг от друга, обеспечивая выживание человеческого организма. (Фото / Getty Images)

Вентиляция

Проще говоря, вентиляция – это дыхание – физическое движение воздуха между внешней средой и легкими. Воздух проходит через рот и носовые ходы, а затем вниз по глотке. Достигнув голосовых связок, воздух поступает в трахею, переходя из верхних дыхательных путей в нижние. Здесь он продолжается дистально до киля, затем через главные бронхи, различные ветви бронхиол и, наконец, достигает альвеол. Это вдох. Движение воздуха в обратном направлении от альвеол ко рту и носу называется выдохом. Вдох, за которым следует выдох, равен одному вдоху. Это то, что вы наблюдаете (поднятие и опускание грудной клетки) при определении частоты дыхания.

Вентиляция возможна только в том случае, если ствол мозга, черепные и связанные с ними периферические нервы, диафрагма, межреберная мускулатура и легкие функционируют. Объединяя функции всех этих структур, механизм легочной вентиляции устанавливает два градиента давления газа. Тот, в котором давление в альвеолах ниже атмосферного давления – это производит вдох. Другой, при котором давление в альвеолах выше атмосферного, – это производит выдох. Эти необходимые изменения внутрилегочного давления происходят из-за изменений объема легких.

Итак, как изменяется объем легких? Проще говоря, это комбинация мышечных сокращений, стимулируемых центральной нервной системой, и движения серозной оболочки в грудной клетке, называемой плеврой. Плевра состоит из двух слоев: париетального слоя, который выстилает внутреннюю часть грудной клетки, и висцерального слоя, который покрывает легкие и прилегающие к ним структуры (кровеносные сосуды, бронхи и нервы). Между висцеральным и париетальным листками находится небольшое, заполненное жидкостью пространство, называемое плевральной полостью.

Инициация вентиляции начинается в стволе головного мозга, где импульсы (потенциалы действия) генерируются в продолговатом мозге, а затем распространяются дистально по спинному мозгу. Импульс проходит индивидуально через третий, четвертый и пятый шейные нервы до уровня чуть выше ключицы. Здесь три шейных нерва сливаются в один большой нерв, называемый диафрагмальным нервом, который прикрепляется дистально к диафрагме. Представьте себе эти два нерва, напоминающие пару подтяжек на передней части грудной клетки. Доставленный импульс от диафрагмального нерва инициирует сокращение диафрагмы.

Межреберные мышцы представляют собой группу внутренних мышц грудной клетки, занимающих межреберные промежутки. Они расположены отдельно в трех отдельных слоях (наружные межреберные мышцы, внутренние межреберные мышцы и самые внутренние межреберные мышцы). Межреберные нервы, стимулирующие эти мышцы, берут начало от грудных нервов 1-11 спинного мозга.

Вдох начинается при стимуляции куполообразной диафрагмы. По мере сокращения и уплощения грудная клетка расширяется книзу. Внутренние и самые внутренние межреберные мышцы расслабляются, а наружные межреберные мышцы сокращаются от раздражения грудными нервами. Это вызывает движение ребер вверх и наружу (аналогично движению ручки ведра) и грудины (аналогично движению вверх ручки водяного насоса). Жидкость в плевральной полости действует как клей, приклеивая грудную клетку к легким. Следовательно, когда грудная клетка расширяется вертикально и латерально, париетальный слой увлекает за собой висцеральный слой, вызывая расширение легких. Адекватное расширение легких приводит к снижению давления в альвеолах. Поэтому, когда альвеолярное давление падает ниже атмосферного, воздух устремляется в легкие.

Помните, что для вдоха требуется стимул, инициируемый центральной нервной системой. Думайте об этом, как о включении света. Свет не горит до тех пор, пока вы не щелкнете выключателем (ЦНС), высвобождая электричество и стимулируя компоненты лампочки. Пока выключатель включен и есть импульс, свет горит. Однако, если вы выключите переключатель, стимул прекратится, и свет погаснет. Выдох сродни выключению выключателя, так сказать.

Грудные рецепторы растяжения постоянно контролируют расширение грудной клетки. Как только достигается приемлемый предел расширения, они посылают в центральную нервную систему сообщение «выключить выключатель». Все нервы, стимулирующие сокращение диафрагмальных и наружных межреберных мышц, временно перестают проводить. Следовательно, диафрагма и наружные межреберные мышцы расслабляются, уменьшая объем грудной клетки, словно выпуская воздух из воздушного шара. Помогая этому пассивному процессу, стимулируются внутренние и самые внутренние межреберные мышцы. Их сокращение тянет грудную клетку и прикрепленную к ней плевру дальше вниз и внутрь, сжимая легкие и увеличивая давление воздуха в альвеолах. Когда альвеолярное давление превышает атмосферное, воздух выходит из легких.

Вот и все. Просто, верно? Взрослые обычно вентилируют от 12 до 20 раз в минуту благодаря вегетативной нервной системе. Нам даже не нужно об этом думать! Тем не менее, что становится проблемой (и почему EMS получает вызов), когда нервная система, грудная мускулатура или легкие становятся больными или неработоспособными. Вот неполный список патологий, нарушающих вентиляцию:

  • Нервная система: повреждение ствола головного мозга/черепно-мозговая травма, шейное повреждение позвоночника, тяжелая миастения, БАС (болезнь Лу Герига), синдром Гийена-Барре
  • Грудная клетка: тупая травма грудной клетки, перелом ребер/скручивание грудной клетки, разрыв диафрагмы/грыжа, проникающая травма грудной клетки/пневмоторакс, гемоторакс, плевральный выпот, сдавление грудной клетки
  • Легкие:  эмфизема, хронический бронхит, астма, обструкция дыхательных путей инородным телом, кистозный фиброз, рак/опухоль легких

Дыхание

Дыхание — это движение газа через мембрану. Газообмен в легких называется внешним дыханием. Очень тонкая мембрана, которую пересекает газ, называется дыхательной мембраной, отделяющей воздух в альвеолах от крови в легочных капиллярах. Его структура состоит из альвеолярной стенки, капиллярной стенки и соответствующей базальной мембраны каждой из них. Базальная мембрана представляет собой тонкую волокнистую структуру, отделяющую внутреннюю или внешнюю поверхность тела от подлежащей соединительной ткани. Думайте об этом как о рождественской оберточной бумаге вокруг коробки.

Напомним, что адекватная вентиляция позволяет воздуху достигать альвеол и создавать градиент давления. Альвеолярное давление кислорода обычно колеблется от 80 до 100 мм рт. ст., тогда как альвеолярное давление вдыхаемого углекислого газа очень низкое (обычно 40 мм рт. ст.). Обедненная кислородом кровь, транспортируемая из клеток организма обратно в правую часть сердца, перекачивается в легочный ствол и через легочные артерии. В конце концов кровь проходит через дистальные легочные капилляры, окружающие альвеолы. Кислород в легочном кровотоке обычно имеет давление 40 мм рт.ст., а углекислый газ имеет давление 45 мм рт.ст. Эти различия в давлении обеспечивают диффузию кислорода из альвеолярного воздуха через дыхательную мембрану на гемоглобин эритроцитов. Углекислый газ диффундирует от гемоглобина, пересекает респираторную мембрану и поступает в альвеолярное пространство.

В результате внешнего дыхания устанавливается давление гемоглобина кислорода более 100 мм рт.ст. и пониженное давление углекислого газа 40 мм рт.ст. Обмен кислорода и углекислого газа продолжается через дыхательную мембрану до тех пор, пока не установится равновесие каждого газа. Затем богатая кислородом кровь течет из легких по легочным венам обратно в левую часть сердца. Здесь он откачивается через аорту во все ткани организма.

Кровь течет из большого круга кровообращения вниз по артериям, артериолам и, в конечном счете, в капилляры. Капилляры достаточно велики, чтобы вместить только один эритроцит за раз, и кровоток на этом уровне очень медленный. Это максимально увеличивает время выделения кислорода и реабсорбции углекислого газа. Клетки нуждаются в высокой концентрации кислорода для правильного функционирования. Таким образом, между отдельными клетками организма и системными капиллярами должен происходить другой мембранный обмен газа.

Это взаимодействие происходит с газом, уже находящимся в организме, поэтому его называют внутренним дыханием. Органеллы внутри клетки поглощают кислород и объединяют его с глюкозой, жиром или белком и вырабатывают энергию (АТФ) посредством ряда сложных химических реакций. В результате образуются отходы с высокой концентрацией углекислого газа. Таким образом, когда артериальная кровь течет в капилляры, ожидающая клетка имеет низкое давление кислорода (обычно 40 мм рт.ст.) и высокое давление углекислого газа (45 мм рт.ст.).

Кислород, связанный с гемоглобином, поддерживает давление около 100 мм ртутного столба, а углекислый газ — давление 40 мм ртутного столба. Вновь устанавливается градиент диффузии, только на этот раз в направлении, противоположном тому, что имело место в легких. На клеточном уровне обмен кислорода и углекислого газа начинается через клеточную/капиллярную мембрану до тех пор, пока не установится равновесие каждого газа. Кровоток продолжается через венулы, вены, полую вену, сердце и обратно в легкие при давлении кислорода гемоглобина 40 мм рт.ст. и давлении углекислого газа 45 мм рт. ст. Промыть и повторять, каждую минуту, каждый день, на всю жизнь.

К сожалению, внешнее и внутреннее дыхание также может подвергаться негативному влиянию и торможению при различных болезненных процессах. На момент написания этой статьи наиболее заметная респираторная патология вызвана коронавирусом COVID-19. Посмотрите видео на YouTube от доктора Санджая Мухопадхьяя из Кливлендской клиники (найдено в справочных списках), чтобы получить из первых рук представление о том, что COVID-19 делает с альвеолярно-капиллярной мембраной.

Кроме того, вот некоторые другие распространенные патологии дыхания:

  • Отек легких. Левосторонняя сердечная недостаточность
  • Потеря поверхностно-активного вещества. Утопление/аспирация
  • Легочная эмболия. Отсутствие капиллярного кровотока
  • Внутреннее/внешнее кровотечение. Недостаток объема крови, возвращающегося к сердцу
  • Ушиб легкого. Сбор крови в альвеолах
  • Ателектаз. Различные заболевания, приводящие к увеличению размеров дыхательной оболочки

Надеюсь, теперь вы понимаете разницу между вентиляцией легких и дыханием. Несмотря на то, что это независимые физиологические процессы, они также зависят друг от друга, чтобы обеспечить выживание человеческого организма. Итак, в следующий раз, когда кто-то неправильно использует один из этих терминов, улыбнитесь. Скажи им, что Крис сказал тебе.

Ссылки
  1. https://www.slideshare.net/cud2018/respiratory-1-pulmonal-ventilation-physiology
  2. Мукхопадхьяй, Санджай. (2020). https://www.youtube.com/watch?v=v2EHsG-C_Rg
  3. Панавала, Лакна. (2017). Разница между внутренним и внешним дыханием. Получено с: http://pediaa.com/difference-between-internal-and-external-respiration/
  4. .
  5. Уччхас, Назиб. (2017). Дыхание и дыхание. Получено с: https://www.slideshare.net/uchchhas/breathing-respiration

Об авторе

Крис Эбрайт (Chris Ebright) — специалист по обучению неотложной помощи в компании ProMedica Air and Mobile в Толедо, штат Огайо, занимается всеми аспектами внутреннего непрерывного обучения неотложной помощи, а также многочисленными системами неотложной помощи на северо-западе Огайо и юго-востоке Мичигана. Он был зарегистрированным в стране фельдшером в течение 25 лет, обеспечивая первичное реагирование скорой помощи, наземную и воздушную транспортировку неотложной помощи. Крис обучил сотни специалистов по оказанию первой помощи, врачей скорой помощи, фельдшеров и медсестер в течение 24 лет с помощью своих мастерских занятий с доской, в том числе выходцев с Каймановых островов и Австралии. Страсть Криса к образованию также в настоящее время представлена ​​​​в качестве автора ежемесячных статей, публикуемых на веб-сайте Limmer Education. За последние 13 лет он был ведущим докладчиком на многочисленных местных, государственных и национальных конференциях EMS, и ему нравится ежегодно путешествовать по Соединенным Штатам, встречаясь с профессионалами EMS из всех слоев общества. Крис самопровозглашенный любитель спорта, кино и американских горок и имеет степень бакалавра образования в Университете Толедо в Толедо, штат Огайо. С ним можно связаться по электронной почте [email protected] или через его веб-сайт www. christopherebright.com.

Об авторе

Миссия Limmer Education – помочь учащимся сдать NREMT. Мы делаем это, используя высококачественные, клинически точные и образовательные продукты, написанные ведущими национальными педагогами.

Физиология, легочная вентиляция и перфузия – StatPearls

Кайл А. Пауэрс; Амит С. Дхамун.

Информация об авторе

Последнее обновление: 28 января 2022 г.

Введение

Одной из основных функций легких является облегчение газообмена между системой кровообращения и внешней средой. Легкие состоят из ветвящихся дыхательных путей, заканчивающихся респираторными бронхиолами и альвеолами, участвующими в газообмене. Большинство бронхиол и крупных дыхательных путей входят в состав проводящей зоны легкого, доставляющей газ к местам газообмена в альвеолах. В легких происходит газообмен между альвеолярным воздухом и кровью легочных капилляров. Для эффективного газообмена альвеолы ​​должны вентилироваться и перфузироваться. Вентиляция (V) относится к притоку воздуха в альвеолы ​​и из них, а перфузия (Q) относится к притоку крови к альвеолярным капиллярам. Отдельные альвеолы ​​имеют разную степень вентиляции и перфузии в разных отделах легких. Совокупные изменения вентиляции и перфузии в легких измеряются клинически с использованием отношения вентиляции к перфузии (V/Q). Изменения отношения V/Q могут влиять на газообмен и способствовать гипоксемии.

Клеточный

Газообмен происходит в дыхательной зоне легких, где присутствуют альвеолы. Дыхательная зона легких включает дыхательные бронхиолы, альвеолярные ходы, альвеолярные мешочки и альвеолы. Тонкие альвеолярные перегородки разделяют соседние альвеолы. Соседние альвеолы ​​имеют соединения через небольшие отверстия, называемые порами Кона, которые обеспечивают коллатеральный поток воздуха и выравнивание давления между альвеолами. Контроль открытия или закрытия альвеол для регулирования вентиляции происходит в альвеолярном канале.

Альвеолярная перегородка имеет многочисленные капилляры и тонкие стенки для газообмена. В дополнение к капиллярным эндотелиальным клеткам альвеолярная перегородка содержит очень тонкие пневмоциты I типа, которые выстилают альвеолы, а также пневмоциты II типа, которые секретируют сурфактант дипальмитоилфосфатидилхолин (DPPT) для снижения альвеолярного поверхностного натяжения. Альвеолярные макрофаги, также известные как пылевые клетки, активны в защите от патогенов и раздражителей.

Газообмен в альвеолах происходит преимущественно путем диффузии. Путешествуя из альвеол в капиллярную кровь, газы должны пройти через альвеолярный сурфактант, альвеолярный эпителий, базальную мембрану и капиллярный эндотелий. Согласно закону диффузии Фика, диффузия газа через альвеолярную мембрану увеличивается при:

  • Увеличенная площадь поверхности мембраны

  • Увеличенная разница альвеолярного давления (PA-PA)

  • Увеличенная растворимость газа

  • Уменьшенная толщина мембрана

. Обе уберина и обои с обоими обоими обоими обоими обоими обоими обоими обоими обоими и обоими обоими обоими обоими обоими обоими и обоими обои. диоксида ограничена перфузия. Диффузия газов достигает равновесия на одной трети пути через капиллярно-альвеолярный интерфейс. Дезоксигенированная кровь из легочных артерий имеет PVO2 40 мм рт. ст., а альвеолярный воздух имеет PAO2 100 мм рт. ст., что приводит к движению кислорода в капилляры до тех пор, пока артериальная кровь не уравновесится на уровне 100 мм рт. ст. (PaO2). Между тем, парциальное давление углекислого газа снижается с PVCO2, равного 46 мм рт.ст., до PaCO2, равного 40 мм рт.ст., в альвеолярных капиллярах из-за PACO2, равного 40 мм рт.ст.

Вовлеченные системы органов

Механизм

Отношение V/Q оценивает соответствие вентиляции (V) и перфузии (Q). В легких имеются региональные различия в соотношении V/Q. Вентиляция в основании легкого на 50% больше, чем в верхушке. Вес жидкости в плевральной полости увеличивает внутриплевральное давление у основания до менее отрицательного значения. В результате альвеолы ​​менее расширены и имеют более высокую растяжимость у основания, что приводит к более существенному увеличению объема на вдохе для усиления вентиляции. Перфузия также больше в основании легкого из-за гравитации, притягивающей кровь вниз к основанию. В целом перфузия увеличивается больше, чем вентиляция в основании легкого, что приводит к более низкому соотношению V/Q в основании легкого по сравнению с верхушкой. У здорового человека отношение V/Q равно 1 в середине легкого с минимальным разбросом отношения V/Q от 0,3 до 2,1 от основания к верхушке [1]. В случаях высокого соотношения V/Q PO2 увеличивается, а PCO2 снижается, поскольку альвеолярный воздух больше соответствует большему объему вдыхаемого воздуха, чем перфузионная кровь.[2] С другой стороны, низкие отношения V/Q приводят к снижению PO2 и увеличению PCO2.

Сопутствующее тестирование

Клинически диффузионная способность легких (DLCO) измеряется с использованием низких концентраций окиси углерода. DLCO можно рассчитать по уравнению VCO = DLCO (PACO – PaCO). PaCO приблизительно равен нулю из-за связывания гемоглобина, так что уравнение может быть преобразовано в DLCO = VCO / PACO. Для измерения DLCO воздух с низким содержанием CO вдыхается в течение 10 секунд, при этом измеряется поток CO в легкие и из легких для расчета VCO [3]. Измерение PACO позволяет рассчитать DLCO, при этом нормальное значение DLCO составляет 25 мл/мин/мм рт.ст.

DLCO связан с коэффициентом диффузии (D) монооксида углерода, площадью альвеол (A) и толщиной альвеол (T) в соответствии с уравнением DLCO = D x A / T. Поскольку D является константой, значение DLCO дает представление о площади и толщине альвеол, влияющих на газообмен. Кроме того, диффузию других газов можно рассчитать при разных условиях давления, сделав поправку на их разные коэффициенты диффузии.

Отношение V/Q в легких можно измерить методом множественной элиминации инертного газа (MIGET). Легкие делятся на несколько отделов, и вдыхается смесь из 6 газов.[4] V/Q каждого отсека можно рассчитать, используя истечение различных газов и математические модели.

Патофизиология

Системное кровообращение в легких происходит через бронхиальное кровообращение, которое в конечном итоге впадает в легочные вены. Этот нормальный анатомический шунт слева направо приводит к небольшому падению PaO2 от 100 мм рт. ст. в конце легочных капилляров до 95 мм рт. ст. в легочной вене. Градиент А-а обычно измеряет это небольшое падение парциального давления кислорода от альвеол (PAO2) до легочной вены (PaO2) из-за шунтирования, которое может увеличиваться при некоторых патологических состояниях. Шунты справа налево могут дополнительно снижать PaO2, вызывая гипоксемию и демонстрируя повышенный градиент A-a. Проблемы с диффузией также могут привести к повышенному градиенту А-а, поскольку артериальная кровь может не достичь равновесия с альвеолярным воздухом из-за ограниченного диффузией газообмена.

Физиологические условия могут вызывать экстремальные отношения V/Q за пределами нормального диапазона. При шунтировании справа налево часть легочного кровотока отводится от альвеол, что приводит к вентиляции без перфузии и более высокому соотношению V/Q. Хотя диффузия между капиллярами и альвеолами не нарушена, артериальное PO2 снижается из-за отсутствия вентиляции шунтируемой крови, что приводит к увеличению градиента А-а. Артериальное PCO2 также увеличивается из-за недостатка газообмена. Из-за плато на кривой связывания кислорода гемоглобином небольшое изменение содержания кислорода в артериальной крови вызывает значительное изменение PO2. В результате шунты справа налево приводят к большей гипоксемии, чем к гиперкапнии. Как правило, повышение FiO2 с помощью дополнительной оксигенотерапии не улучшает гипоксемию у пациентов с право-левым шунтом. Повышенное содержание кислорода во вдыхаемом воздухе никогда не достигает шунтированной крови для газообмена.

Альвеолярное мертвое пространство возникает, когда некоторые альвеолы ​​не вентилируются, что приводит к высокому соотношению V/Q. Альвеолярное мертвое пространство увеличивает общее физиологическое мертвое пространство, уменьшая альвеолярную вентиляцию; это приводит к увеличению отношения V/Q и снижению PAO2 для функциональных альвеол. Гипоксемия возникает в результате снижения PAO2, которое может быть скорректировано оксигенотерапией для увеличения PAO2 функционирующих альвеол.

Клиническое значение

Ряд состояний может вызывать сбросы справа налево, вызывающие несоответствие V/Q. На микроскопическом уровне легочные артериовенозные мальформации обеспечивают путь от артериальной к венозной крови в малом круге кровообращения в обход легочных капилляров, где происходит газообмен. Врожденные пороки сердца могут вызывать шунты справа налево на макроскопическом уровне. В случае дефектов межжелудочковой перегородки правый желудочек может гипертрофироваться до такой степени, что правый желудочек имеет более высокое давление во время систолы, чем левый желудочек, в результате чего кровь течет из правого желудочка в левый, минуя малый круг кровообращения. Физиологические сбросы крови справа налево также могут возникать, если перфузия достигает областей легких, которые не вентилируются, что может быть результатом обструкции дыхательных путей, отека легких и пневмонии. Эффект физиологических шунтов справа налево сводится к минимуму за счет гипоксической вазоконстрикции в малом круге кровообращения, которая перенаправляет кровоток в лучше вентилируемые участки легких для более эффективного обмена.

Астму часто называют «ложным шунтом», поскольку бронхоконстрикция снижает вентиляцию, что приводит к низкому соотношению V/Q, как это происходит в альвеолярном мертвом пространстве. В случае астмы показана оксигенотерапия, поскольку некоторая вентиляция бронхоконстрикторных альвеол все еще происходит, а оксигенотерапия увеличивает PAO2 альвеол с затрудненным потоком воздуха. Лечение бронхолитиками, такими как бета-2-агонисты, более полезно для пациентов с астмой, чем оксигенотерапия, из-за уменьшения бронхоконстрикции.

В случае легочной эмболии (ТЭЛА) могут возникать несоответствия V/Q. Эмболы могут ограничивать кровоток в малом круге кровообращения, в результате чего альвеолы ​​вентилируются, но не перфузируются; это приводит к увеличению соотношения V/Q и снижению газообмена. Нарушение газообмена может вызвать гипоксемию в случаях ТЭЛА.[5]

Инспираторная гипоксия, возникающая на больших высотах, может вызвать несоответствие V/Q и повлиять на газы крови. Пониженное атмосферное давление на высоте вызывает снижение PAO2. Однако происходит нормальная диффузия (нормальный градиент А-а), снижается артериальное РаО2 и возникает гипоксемия. В этом случае оксигенотерапия может исправить гипоксемию, потому что вдыхаемый воздух увеличивает PAO2 до нормального уровня.

Внутренние диффузионные барьеры между альвеолами и капиллярами могут привести к гипоксемии. Хотя PAO2 в норме, нарушение диффузии приводит к снижению PaO2 и увеличению градиента A-a. У пациентов с проблемами диффузии чаще встречается гипоксемия, чем гиперкапния, а оксигенотерапия улучшает гипоксемию при дефиците диффузии. Дополнительный кислород увеличивает PAO2, что приводит к увеличению градиента кислорода, способствующего диффузии. Даже при оксигенотерапии сохраняется повышенный градиент А-а.

Различные состояния могут влиять на диффузию, что можно клинически оценить с помощью DLCO. При фиброзе легких утолщение легочной ткани увеличивает толщину альвеолярной стенки, уменьшая DLCO [3]. DLCO также снижается при эмфиземе, в данном случае из-за разрушения альвеол, уменьшающего площадь газообмена. Пониженная диффузия при эмфиземе иногда вызывает диффузионно-ограниченный кислородный обмен во время физической нагрузки, поскольку повышенная частота сердечных сокращений сокращает время, которое кровь проводит в альвеолярных капиллярах для газообмена.

Серьезной причиной проблем с диффузией является отек легких, так как жидкость в легких увеличивает эффективную толщину альвеолярной стенки и уменьшает площадь газообмена. Отек легких приводит к большей гипоксемии, чем к гиперкапнии, потому что углекислый газ легче растворяется в жидкости и достигает альвеолярной мембраны для обмена. Отек препятствует поступлению воздуха в легочные капилляры, что приводит к перфузии без вентиляции и шунтирования.

Отек легких имеет несколько причин, большинство из которых влияют на силы Старлинга, повышая фильтрацию в альвеолярных капиллярах. Левосторонняя сердечная недостаточность может увеличить давление в левом предсердии, что, в свою очередь, может привести к увеличению гидростатического давления в капиллярах и вызвать отек легких. Чрезмерное внутривенное введение жидкостей может аналогичным образом повышать капиллярное гидростатическое давление, вызывая отек. Острый респираторный дистресс-синдром (ОРДС) и сепсис могут вызывать повышенную проницаемость капилляров, вызывая отек легких. Снижение капиллярного осмотического давления также может вызывать отек легких, как это происходит при нефротическом синдроме и печеночной недостаточности. Отек легких также может быть результатом затрудненного лимфатического оттока отфильтрованной жидкости, как это может происходить при опухолях.

Контрольные вопросы

  • Доступ к бесплатным вопросам с несколькими вариантами ответов по этой теме.

  • Комментарий к этой статье.

Ссылки

1.

Wagner PD, Laravuso RB, Uhl RR, West JB. Непрерывное распределение вентиляционно-перфузионных отношений у нормальных субъектов, дышащих воздухом и 100-процентным O2. Джей Клин Инвест. 1974 г., июль; 54 (1): 54–68. [Бесплатная статья PMC: PMC301524] [PubMed: 4601004]

2.

Петерссон Дж., Гленни Р.В. Газообмен и вентиляционно-перфузионные отношения в легких. Eur Respir J. 2014 Oct;44(4):1023-41. [PubMed: 25063240]

3.

Enright Md P. Тесты DLCO на базе офиса помогают пульмонологам принимать важные клинические решения. Респир Расследование. 2016 сен;54(5):305-11. [PubMed: 27566377]

4.

Wagner PD. Метод удаления множественных инертных газов (MIGET). Интенсивная терапия Мед. 2008 июнь; 34 (6): 994-1001. [PubMed: 18421437]

5.

Huet Y, Lemaire F, Brun-Buisson C, Knaus WA, Teisseire B, Payen D, Mathieu D. Гипоксемия при острой легочной эмболии. Грудь. 1985 г., декабрь; 88 (6): 829–36. [PubMed: 4064770]

1-Introduction : OSH Answers

OSH Answers Fact Sheets

Легко читаемые информационные бюллетени с вопросами и ответами, охватывающие широкий спектр вопросов охраны труда и техники безопасности, от опасностей до болезни к эргономике к продвижению на рабочем месте. ПОДРОБНЕЕ >

Загрузите бесплатное приложение OSH Answers

Поиск по всем информационным бюллетеням:

Поиск

Введите слово, фразу или задайте вопрос

ПОМОЩЬ

О чем говорится в этом документе?

Этот документ представляет собой введение в промышленную вентиляцию. Он является частью серии документов по этой теме.

  1. Введение
  2. Единицы и измерения
  3. DUCTS
  4. Вентиляторы
  5. HOODS
  6. Устройства для очистки воздуха
  7. Установка и обслуживание (общие)
  8. Управление. общая вентиляция, используемая в офисах, домах и других непроизводственных помещениях. Дополнительную информацию см. в документе «Ответы по охране труда» «Качество воздуха в помещении — общие сведения».


    Что такое промышленная вентиляция?

    Вентиляция – это механическая система в здании, которая подает «свежий» наружный воздух и удаляет «загрязненный» воздух из помещений.

    Вентиляция на рабочем месте используется для контроля воздействия переносимых по воздуху загрязняющих веществ. Он обычно используется для удаления загрязняющих веществ, таких как пары, пыль и пары, чтобы обеспечить здоровую и безопасную рабочую среду. Вентиляция может осуществляться естественным путем (например, открытие окна) или механическими средствами (например, вентиляторами или воздуходувками).

    Промышленные системы предназначены для удаления (вытяжки) и подачи (забора) определенного количества воздуха с определенной скоростью (скоростью), что приводит к удалению нежелательных загрязнений. Хотя все системы вентиляции следуют одним и тем же основным принципам, каждая система разработана специально для соответствия типу работы и скорости выброса загрязняющих веществ на данном рабочем месте.


    Зачем нужна промышленная система вентиляции?

    Вентиляция считается «техническим средством контроля» для удаления или контроля загрязняющих веществ, выделяемых в рабочей среде внутри помещений. Это один из предпочтительных способов контроля воздействия загрязнителей воздуха на сотрудников.

    Другие способы борьбы с загрязняющими веществами включают:

    • отказ от использования опасных химических веществ или материалов,
    • замену менее токсичными химическими веществами,
    • изменение процесса или
    • изменение методов работы.

    Каково назначение системы вентиляции?

    Вентиляция служит четырем целям:

    1. Обеспечивает непрерывную подачу свежего наружного воздуха.
    2. Поддерживайте комфортную температуру и влажность.
    3. Снижение потенциальной опасности возгорания или взрыва.
    4. Удаление или разбавление переносимых по воздуху загрязняющих веществ.

    Из каких частей состоит система промышленной вентиляции?

    Система промышленной вентиляции состоит из двух основных частей: системы подачи свежего воздуха и системы вытяжки.

    В целом приточная система представляет собой систему отопления, вентиляции и кондиционирования воздуха (ОВКВ) и состоит из:

    • воздухозаборника,
    • оборудования для фильтрации воздуха,
    • оборудование для обогрева/охлаждения,
    • вентилятор,
    • воздуховоды,
    • воздухораспределительные регистры.

    Вытяжная система состоит из:

    • воздухозаборной зоны,
    • воздуховодов для перемещения воздуха из одной зоны в другую,
    • воздухоочистительного устройства,
    • вентилятора(ов) для вывода наружу воздуха и выхлопа загрязненного воздуха в помещении, а также
    • выпускных труб.

    В серии документов по промышленной вентиляции рассматриваются элементы вытяжной системы.


    Каковы основные типы систем вентиляции?

    Существует два типа механических систем вентиляции, используемых в промышленных условиях:

    Общепромышленная вентиляция снижает концентрацию загрязняющих веществ в воздухе или регулирует количество тепла, аккумулируемого в жарких промышленных условиях, путем смешивания (разбавления) загрязненный воздух свежим, чистым, незагрязненным воздухом. Эта система вентиляции также известна как вентиляция с разбавлением 9.0014 .

    Местная вытяжная вентиляция улавливает загрязняющие вещества у источника или очень близко от него и выбрасывает их наружу.


    Каковы основные особенности вентиляции с разбавлением?

    Рассеивающая вентиляция обеспечивает подачу и удаление больших количеств воздуха из помещения или здания. Обычно это большие вытяжные вентиляторы, размещенные в стенах или на крыше здания.

    Рассеивающая вентиляция контролирует выбросы загрязняющих веществ, образующихся на рабочем месте, путем вентиляции всего рабочего места. Использование общей вентиляции в некоторой степени распределяет загрязняющие вещества по всему рабочему участку и, следовательно, может воздействовать на людей, находящихся далеко от источника загрязнения.

    Рассеивающая вентиляция может быть более эффективной, если вытяжной вентилятор расположен рядом с незащищенными рабочими, а подпиточный воздух расположен позади рабочего, чтобы загрязненный воздух отводился из зоны дыхания рабочего. На рисунках с 1 по 4 показаны примеры оптимальной компоновки системы вентиляции, а на рисунке 5 — плохая схема разбавляющей вентиляции.

    При использовании для контроля химических загрязнителей разбавление должно быть ограничено только ситуациями, когда:

    • количество образующихся загрязнителей не очень велико,
    • их токсичность относительно умеренная,
    • рабочие не выполняют свои задачи в непосредственной близости от источника загрязнения, а
    • скорость выброса загрязняющих веществ относительно равномерна.

    Поэтому не рекомендуется рекомендовать использование вентиляции с разбавлением для контроля химических веществ, за исключением растворителей с допустимой концентрацией воздействия более 100 частей на миллион.

    Рисунок 1

    Рисунок 2

    Рисунок 3

    Рисунок 4
    Рисунки с 1 по 4: Примеры рекомендуемых схем вентиляции

    Рисунок 5
    Пример нерекомендуемой схемы вентиляции


    Каковы ограничения вентиляции с разбавлением?

    В качестве метода защиты рабочих важно знать, что разбавляющая вентиляция:

    • Не полностью удаляет загрязняющие вещества.
    • Нельзя использовать для высокотоксичных химикатов.
    • Не эффективен для пыли или паров металлов или большого количества газов или паров.
    • Требуется подогрев или охлаждение большого количества подпиточного воздуха.
    • Не эффективен при выбросах газов или паров или нерегулярных выбросах.

    Обычные «напольные» или «настольные» вентиляторы также иногда используются в качестве средства вентиляции, но эти вентиляторы обычно выдувают загрязняющие вещества вокруг рабочей зоны, не контролируя их эффективно. Открытие дверей или окон можно использовать в качестве разрежающей вентиляции, но опять же, этот метод ненадежен, поскольку движение воздуха не контролируется.

    Как общее примечание, воздушный или «объемный» расход при вентиляции с разрежением в значительной степени зависит от того, насколько быстро загрязняющие вещества попадают в воздух, а также от эффективности процесса смешивания свежего воздуха и воздуха рабочего помещения.


    Что такое местная вытяжная вентиляция?

    Местная вытяжная система используется для борьбы с загрязнителями воздуха путем их улавливания в источнике или рядом с ним, в отличие от вентиляции с разбавлением, которая позволяет загрязнителю распространяться по всему рабочему месту. Местная вытяжка, как правило, является гораздо более эффективным способом контроля высокотоксичных загрязняющих веществ до того, как они достигнут зон дыхания рабочих. Этот тип системы обычно является предпочтительным методом управления, если:

    • Загрязнители воздуха представляют серьезную опасность для здоровья.
    • Образуется большое количество пыли или дыма.
    • Увеличение затрат на отопление из-за вентиляции в холодную погоду вызывает озабоченность.
    • Источников выбросов немного.
    • Источники выбросов находятся вблизи зон дыхания рабочих.

    В общем, локальная вытяжная система работает аналогично бытовому пылесосу со шлангом как можно ближе к месту, где может образоваться грязь.


    Из чего состоит местная вытяжная вентиляция?

    Местная вытяжная система состоит из пяти основных элементов (см. рис. 6):

    • «Колпак» или отверстие, которое захватывает загрязняющее вещество в источнике.
    • Воздуховоды, по которым транспортируются содержащиеся в воздухе химические вещества через систему (отработанный воздух) и рециркулирующий воздух.
    • Воздухоочиститель, удаляющий загрязнения из движущегося в системе воздуха (требуется не всегда).
    • Вентиляторы, которые перемещают воздух по системе и выпускают отработанный воздух наружу.
    • Вытяжная труба, через которую выбрасывается загрязненный воздух.

    Рисунок 6
    Компоненты системы местной вытяжной вентиляции


    Как узнать, какой тип системы вентиляции лучше всего подходит для моего рабочего места?

    Все промышленные вентиляционные системы при правильном проектировании должны обеспечивать долгосрочную защиту работников. В следующей таблице сравниваются два типа вентиляции, разбавляющая и местная вытяжка.

    Comparison of Ventilation Systems
    Dilution Ventilation Local Exhaust Ventilation
    Advantages Disadvantages Advantages Disadvantages
    Usually lower equipment and installation расходы. Не полностью удаляет загрязнения. Улавливает загрязняющие вещества в источнике и удаляет их с рабочего места. Более высокая стоимость проектирования, монтажа и оборудования.
    Требует меньше обслуживания. Нельзя использовать для высокотоксичных химикатов. Единственный выбор для высокотоксичных химикатов в воздухе. Требуется регулярная очистка, проверка и техническое обслуживание.
    Эффективный контроль малых количеств малотоксичных химикатов. Неэффективен для пыли или паров металлов или большого количества газов или паров. Может работать со многими типами загрязняющих веществ, включая пыль и пары металлов.
    Эффективный контроль легковоспламеняющихся или горючих газов или паров. Требуется большое количество нагретого или охлажденного подпиточного воздуха. Требуется меньшее количество подпиточного воздуха, так как выбрасывается меньшее количество воздуха.
    Наилучшая вентиляция для мобильных или рассеянных источников загрязнения. Неэффективен для обработки выбросов газов или паров или нерегулярных выбросов. Меньше затрат на электроэнергию, так как требуется меньше подпиточного воздуха для нагрева или охлаждения.

    Каковы вообще ограничения любой системы вентиляции?

    Некоторые ограничения включают:

    • С течением времени системы изнашиваются из-за накопления загрязняющих веществ внутри системы, особенно в фильтрах.
    • Требует постоянного обслуживания.
    • Для раннего выявления проблем и принятия корректирующих мер необходимо регулярное и плановое тестирование.
    • Только квалифицированные специалисты должны вносить изменения в систему вентиляции, чтобы обеспечить ее эффективную работу.

    Ниже приведен пример изменений, которые могут повлиять на работу системы:

    Рисунок 7
    Добавление ответвления вытяжного канала

    При добавлении дополнительного ответвления к существующему воздуховоду местная вытяжная вентиляция будет втягивать воздух систему с нового места. Это уменьшит поток воздуха из других мест, которые находятся дальше от вытяжного вентилятора. Это повлияет на поток воздуха через всю систему вентиляции. Это изменение приведет к быстрому засорению системы и к вытяжке воздуха через все воздуховоды, чего может оказаться недостаточно для удаления загрязняющих веществ.


    Что нужно знать о подпиточном воздухе?

    Важным аспектом местной вентиляции, который иногда упускают из виду, является необходимость обеспечения достаточного количества воздуха для замены воздуха, удаляемого с рабочего места. Если при вытяжке больших объемов воздуха не обеспечивается достаточное количество подпиточного воздуха, рабочее место «голодает» по воздуху и создается отрицательное давление.

    Отрицательное давление на рабочем месте увеличивает сопротивление вентиляционной системы, заставляя ее перемещать меньше воздуха. Воздух также будет проникать в здание через щели вокруг дверей или окон или другие небольшие отверстия, чтобы попытаться «уравнять» скорость удаляемого воздуха. В результате рабочие зимой могут подвергаться воздействию холодного воздуха, что может привести к дополнительным расходам на отопление.

    Один из способов определить, находится ли помещение под отрицательным давлением, — открыть дверь примерно на 3 миллиметра и подержать дымовую трубу (или другой предмет, выпускающий дым) перед отверстием. Если дым втягивается в помещение, значит, в помещении отрицательное давление. Если дым выталкивается из помещения, в помещении создается положительное давление. Если дым поднимается прямо в воздух, то давление в помещении такое же, как и снаружи.

    Еще один способ определить, находится ли здание под избыточным отрицательным давлением, — открыть дверь, которая выходит наружу. Если вам приходится сильно тянуть (или толкать изнутри), чтобы открыть дверь, значит, здание находится под отрицательным давлением (внешнее давление выше, чем внутри, и дверь закрывается).

    Для подачи свежего, незагрязненного воздуха снаружи следует использовать отдельный приточный вентилятор, расположенный вдали от вытяжных вентиляторов. Этот воздух должен быть чистым и нагреваться зимой или охлаждаться летом по мере необходимости.

    Документ последний раз обновлялся 1 сентября 2016 г.

    Добавьте значок на свой веб-сайт или в интранет, чтобы ваши сотрудники могли быстро найти ответы на свои вопросы по охране труда и технике безопасности.

    Что нового

    Ознакомьтесь с нашим списком «Что нового», чтобы узнать, что было добавлено или изменено.

    Нужна дополнительная помощь?

    Свяжитесь с нашей информационной линией безопасности

    905-572-2981

    Бесплатный номер 1-800-668-4284
    (в Канаде и США)

    Расскажите нам, что вы думаете

    Как мы можем сделать наши услуги более полезными для вас? Свяжитесь с нами, чтобы сообщить нам.

    Отказ от ответственности

    Несмотря на то, что предпринимаются все усилия для обеспечения точности, актуальности и полноты информации, CCOHS не гарантирует, не гарантирует, не заявляет и не ручается за правильность, точность или актуальность предоставленной информации. CCOHS не несет ответственности за любые убытки, претензии или требования, возникающие прямо или косвенно в результате любого использования или доверия к информации.


    © Copyright 1997-2022 Canadian Center for Occupational Health & Safety

    Прежде чем уйти, не могли бы вы ответить на семь вопросов о вашем опыте на веб-сайте CCOHS?

    Вентиляция всего дома | Министерство энергетики


    Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии.

    Сравнение систем вентиляции всего дома

    Система вентиляции

    Плюсы

    Минусы

    Выхлоп

    • Относительно недорогой и простой в установке
    • Хорошо работают в холодном климате.
    • Может втягивать загрязняющие вещества в жилое помещение
    • Не подходит для жаркого влажного климата
    • Частично полагаться на случайную утечку воздуха
    • Может увеличить затраты на отопление и охлаждение
    • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду
    • Может вызвать обратную тягу в устройствах сгорания.

    Поставка

    • Относительно недорогой и простой в установке
    • Обеспечивают лучший контроль, чем выхлопные системы
    • Свести к минимуму загрязняющие вещества извне жилых помещений
    • Предотвращение обратной тяги дымовых газов от каминов и приборов
    • Позволяет фильтровать пыльцу и пыль в наружном воздухе
    • Разрешить осушение наружного воздуха
    • Хорошо работают в жарком или смешанном климате.
    • Может вызвать проблемы с влажностью в холодном климате
    • Не смягчает и не удаляет влагу из поступающего воздуха
    • Может увеличить затраты на отопление и охлаждение
    • Может потребоваться смешивание наружного и внутреннего воздуха во избежание сквозняков в холодную погоду.

    Сбалансированный

    • Подходит для всех климатических условий
    • Установка и эксплуатация могут стоить дороже, чем вытяжные или приточные системы
    • Не смягчает и не удаляет влагу из поступающего воздуха
    • Может увеличить затраты на отопление и охлаждение.

    Вентиляторы с рекуперацией энергии и тепла

    • Снижение затрат на отопление и охлаждение
    • Доступны как небольшие настенные или оконные модели, так и системы центральной вентиляции
    • Экономичен в климатических условиях с суровыми зимами или летом и высокими затратами на топливо.
    • Установка может стоить дороже, чем другие системы вентиляции
    • Может оказаться нерентабельным в мягком климате
    • Могут возникнуть трудности с поиском подрядчиков с опытом и знаниями для установки этих систем
    • Требуется защита от замерзания и замерзания в холодном климате
    • Требуют большего обслуживания, чем другие системы вентиляции.
    Системы вытяжной вентиляции

    Системы вытяжной вентиляции работают путем сброса давления в доме. Система выпускает воздух из дома, в то время как добавочный воздух проникает через неплотности в оболочке здания и через преднамеренные пассивные вентиляционные отверстия.

    Системы вытяжной вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может привести к попаданию влажного воздуха в полости стен здания, где он может конденсироваться и вызывать повреждения от влаги.

    Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.

    Проблема с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества, в том числе:

    • Радон и плесень из подполья
    • Пыль с чердака
    • Дым из пристроенного гаража
    • Дымовые газы из камина или водонагревателя и печи, работающей на ископаемом топливе.

    Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время работы) работают вместе с системой вытяжной вентиляции.

    Вытяжные вентиляционные системы также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с вентиляционными системами с рекуперацией энергии , поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.

    Системы приточной вентиляции

    В системах приточной вентиляции используется вентилятор для создания давления в вашем доме, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и вентиляторных каналах плиты, а также специальные вентиляционные отверстия (при наличии). существует).

    Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которые подают свежий воздух обычно в одну, а лучше в несколько комнат, которые обитатели занимают больше всего (например, в спальню, гостиную). Эта система может включать в себя регулируемые оконные или настенные форточки в других комнатах.

    Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в помещение, чем вытяжные вентиляционные системы. Создавая давление в доме, приточные вентиляционные системы минимизируют внешние загрязнители в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности

    Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к образованию плесени, грибка и гниения.

    Подобно системам вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.

    Системы сбалансированной вентиляции

    Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в вашем доме. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

    Приточно-вытяжная система вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухни, ванные комнаты и, возможно, прачечная).

    В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их подачей в дом.

    Приточно-вытяжные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

    Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Кроме того, как и в системах приточной вентиляции, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.

    Вентиляционные системы с рекуперацией энергии


    Вентиляционные системы с рекуперацией энергии

    обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, что снижает затраты на охлаждение.

    Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперации энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

    Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник. В случае проветривателя с рекуперацией теплообменник вместе с тепловой энергией переносит определенное количество водяного пара, в то время как проветриватель с рекуперацией тепла передает только тепло.

    Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха обычно менее влажному поступающему зимнему воздуху, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.

    Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия по поводу использования систем вентиляции вообще во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты считают, что лучше выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

    Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию поступающему воздуху. Однако они наиболее рентабельны в климатических условиях с суровыми зимами или летом, а также при высоких затратах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой системными вентиляторами, может превышать экономию энергии за счет отсутствия необходимости кондиционирования приточного воздуха.

    Установка систем вентиляции с рекуперацией энергии обычно стоит дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, более сложны в обслуживании и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию вытяжного воздуха, вероятно, не будет стоить дополнительных затрат. Также такие виды вентиляционных систем до сих пор не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

    В общем, вы хотите иметь приточный и обратный воздуховод для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, для повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заделайте все стыки клейкой мастикой (ни в коем случае не обычной клейкой лентой).

    Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование инея. Очень холодный приточный воздух может вызвать образование инея в теплообменнике, что может привести к его повреждению. Накопление инея также снижает эффективность вентиляции.

    Вентиляционные системы с рекуперацией энергии требуют большего обслуживания, чем другие вентиляционные системы. Их необходимо регулярно чистить, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменника.

    Что такое аппарат ИВЛ и зачем он вам нужен?

    Аппарат искусственной вентиляции легких — это аппарат, который помогает вашим легким работать. Это может быть спасательной машиной, если у вас есть состояние, из-за которого вам трудно дышать правильно, или когда вы вообще не можете дышать самостоятельно.

    Аппарат искусственной вентиляции легких помогает нагнетать воздух в легкие и выводить их из них, чтобы ваше тело могло получать необходимый ему кислород. Вы можете носить подогнанную маску, чтобы облегчить поступление кислорода из аппарата ИВЛ в легкие. Или, если ваше состояние более серьезное, вам в горло может быть вставлена ​​дыхательная трубка, чтобы снабжать легкие кислородом.

    Вентиляторы чаще всего используются в больницах. Врач или респираторный терапевт будут контролировать, сколько кислорода поступает в ваши легкие с помощью аппарата ИВЛ.

    Другие названия, под которыми известен вентилятор, включают:

    • респиратор
    • дыхательный аппарат
    • механическая вентиляция легких

    В этой статье более подробно рассказывается о том, когда может понадобиться вентилятор, как он работает и каковы риски .

    Неспособность самостоятельно дышать правильно называется дыхательной недостаточностью и представляет собой неотложную ситуацию, угрожающую жизни.

    Если ваш мозг, сердце, печень, почки и другие органы не получают достаточного количества кислорода, они не смогут функционировать должным образом. Аппарат ИВЛ может помочь вам получить кислород, необходимый для работы ваших органов.

    Состояние здоровья

    Затрудненное дыхание могут вызывать многие состояния здоровья, например:

    • острый респираторный дистресс-синдром (ОРДС)
    • хроническая обструктивная болезнь легких (ХОБЛ)
    • астма
    • черепно-мозговая травма
    • остановка сердца
    • пневмония
    • коллапс легкого
    • инсульт
    • кома или потеря сознания
    • передозировка наркотиков
    • гиперкапническая дыхательная недостаточность
    • инфекция легких
    • тяжелая миастения
    • сепсис, инфекция крови
    • травмы верхних отделов спинного мозга
    • преждевременное развитие легких (у младенцев)
    • синдром Гийена-Барре
    • латеральный амиострофоз Болезнь Лу Герига
    COVID-19 и аппараты ИВЛ

    Вентиляторы также использовались у некоторых пациентов с диагнозом COVID-19. Механическая вентиляция используется только в самых тяжелых случаях, когда легкие заполнены жидкостью, что затрудняет дыхание. Большинство людей с диагнозом COVID-19испытывают легкие или умеренные симптомы.

    Получите последние обновления COVID-19 здесь.

    Хирургия

    Если вам проводят общую анестезию во время хирургической процедуры, вам может понадобиться подключиться к аппарату искусственной вентиляции легких, пока вы спите. Это связано с тем, что некоторые анестезирующие препараты могут мешать вам правильно дышать самостоятельно, пока вы находитесь в состоянии, похожем на сон.

    Во время операции вам может потребоваться подключение к аппарату искусственной вентиляции легких в течение следующего периода времени:

    • Во время операции. Пока вы находитесь под общей анестезией, вам может временно помочь аппарат ИВЛ.
    • Восстановление после операции. Иногда при очень сложных операциях пациенту может потребоваться аппарат ИВЛ, чтобы помочь ему дышать в течение нескольких часов или дольше после операции.

    Продолжительность вашего пребывания на аппарате ИВЛ зависит от причины, по которой вам требуется помощь при дыхании.

    Если вам понадобится ИВЛ во время операции, вы, как правило, будете на ИВЛ только в состоянии, похожем на сон. Это может варьироваться от менее часа до нескольких часов и более.

    Если вам нужен аппарат ИВЛ по состоянию здоровья, вам может потребоваться находиться на нем в течение нескольких часов, дней, недель или дольше. Это зависит от того, сколько времени потребуется вашим легким, чтобы окрепнуть и начать нормально функционировать самостоятельно.

    Вентилятор не лечит болезнь. Работа аппарата ИВЛ заключается в том, чтобы поддерживать ваше дыхание, пока ваше тело борется с инфекцией или болезнью или восстанавливается после травмы.

    Продолжительность ИВЛ при COVID-19

    Согласно исследованию 2020 года, типичная продолжительность ИВЛ у пациентов с тяжелой формой COVID-19симптомы составляют от 8 до 10 дней.

    Аппарат искусственной вентиляции легких использует давление для вдувания насыщенного кислородом воздуха в дыхательные пути и удаления углекислого газа из организма.

    Ваши дыхательные пути включают в себя:

    • Нос
    • рот
    • горла (глотана)
    • Голосовая коробка (гортань)
    • Ветряная труба (TRACHEA)
    • Lung Tubes (Bronchi)
    • Lung Tubes (Bronchi)
    • . в легкие одним из двух способов: через надетую маску или через дыхательную трубку.

      С лицевой маской

      Использование лицевой маски для подачи кислорода в легкие называется неинвазивной вентиляцией легких.

      При этом типе вентиляции на нос и рот надевается подогнанная пластиковая маска для лица. От лицевой маски к аппарату ИВЛ будет подсоединена трубка, которая будет нагнетать воздух в ваши легкие. Этот метод обычно используется в тех случаях, когда проблемы с дыханием менее серьезны.

      Этот метод вентиляции имеет несколько преимуществ:

      • Это удобнее, чем дыхательная трубка, которая вводится в горло.
      • Не требует успокоительного.
      • Позволяет говорить, глотать и кашлять.
      • Это может снизить риск побочных эффектов и осложнений, таких как инфекция и пневмония, которые чаще встречаются при вентиляции с помощью дыхательной трубки.

      С дыхательной трубкой

      В более тяжелых случаях вам понадобится дыхательная трубка, вставленная в горло и спускающаяся по трахее. Это называется инвазивной вентиляцией. Обычно перед проведением этой процедуры вам вводят успокоительное, так как она может вызвать боль и дискомфорт.

      Дыхательная трубка, вставленная в дыхательное горло, соединена с вентилятором, который нагнетает воздух в ваши дыхательные пути, чтобы ваше тело могло получать необходимый ему кислород, пока вы лечитесь от болезни или травмы.

      Если вы длительное время находитесь на аппарате искусственной вентиляции легких, вам может понадобиться трахеостомия. При этом хирург делает отверстие в передней части шеи. Трубка будет вставлена ​​в вашу трахею ниже голосовых связок, а затем подключена к аппарату искусственной вентиляции легких.

      Трахеостомия также может быть использована для того, чтобы отучить вас от аппарата ИВЛ, если вы находились на нем в течение длительного времени.

      Находиться на аппарате ИВЛ, когда вы в сознании, может быть очень неудобно, особенно если вы подключены к аппарату ИВЛ с дыхательной трубкой в ​​горле. Вы не можете говорить, есть или двигаться, пока вы подключены к аппарату ИВЛ.

      Если вы подключены к аппарату ИВЛ с лицевой маской, вы, вероятно, сможете говорить, глотать и кашлять.

      Лекарства

      Ваш врач может дать вам лекарства, которые помогут вам чувствовать себя более расслабленно и комфортно, когда вы находитесь на аппарате ИВЛ. Это помогает сделать пребывание на аппарате ИВЛ менее травматичным. Лекарства, которые чаще всего назначают людям на ИВЛ, включают:

      • обезболивающие
      • седативные средства
      • миорелаксанты
      • снотворные

      Эти препараты часто вызывают сонливость и спутанность сознания. Эти эффекты исчезнут, как только вы перестанете их принимать. Вам больше не понадобятся лекарства, как только вы закончите пользоваться аппаратом ИВЛ.

      Как за вами наблюдают

      Если вы подключены к аппарату искусственной вентиляции легких, вам, вероятно, понадобится другое медицинское оборудование, которое отслеживает ваше общее самочувствие. Вам могут понадобиться мониторы для:

      • частота сердечных сокращений
      • артериальное давление
      • частота дыхания (дыхания)
      • насыщение кислородом

      Вам также может потребоваться регулярное рентгенологическое исследование грудной клетки или сканирование.

      Кроме того, вам могут потребоваться анализы крови, чтобы проверить, сколько кислорода и углекислого газа содержится в вашей крови.

      Аппарат ИВЛ может спасти вашу жизнь. Однако, как и другие методы лечения, он может вызывать потенциальные побочные эффекты. Это более распространено, если вы находитесь на искусственной вентиляции легких в течение более длительного периода времени.

      Некоторые из наиболее распространенных рисков, связанных с использованием аппарата ИВЛ, включают:

      • Инфекция . Это один из основных рисков нахождения на аппарате ИВЛ с дыхательной трубкой. Скопление жидкости и слизи в горле и трахее может привести к скоплению микробов на дыхательной трубке. Затем эти микробы могут попасть в ваши легкие. Это может повысить риск развития пневмонии. Инфекции пазух также распространены при использовании дыхательной трубки. Вам могут понадобиться антибиотики для лечения пневмонии или инфекций носовых пазух.
      • Раздражение. Дыхательная трубка может натирать и раздражать горло или легкие. Это также может затруднить кашель. Кашель помогает избавиться от пыли и раздражителей в легких.
      • Проблемы с голосовыми связками . Дыхательная трубка проходит через ваш голосовой аппарат (гортань), в котором находятся ваши голосовые связки. Вот почему вы не можете говорить, когда используете аппарат ИВЛ. Дыхательная трубка может повредить голосовой аппарат.
      • Отек легких . Воздушные мешочки в легких могут быть заполнены жидкостью.
      • Сгустки крови . Нахождение в одном и том же положении в течение длительного времени может увеличить риск образования тромбов.
      • Делирий, связанный с седацией . Это может быть вызвано седативными средствами и многими другими лекарствами, которые даются человеку, находящемуся на аппарате искусственной вентиляции легких с дыхательной трубкой.
      • Поражение нервов и мышц . Если вы будете лежать неподвижно в течение многих дней, находясь под действием седативных средств и не дыша самостоятельно, это может привести к расстройству нервов и мышц.
      • Перегрузка жидкости . Это может быть вызвано длительными инфузиями, лекарственной токсичностью и почечной недостаточностью.
      • Травма легких . Вентилятор может вызвать повреждение легких. Это может произойти по нескольким причинам:
        • слишком высокое давление воздуха в легких
        • утечка воздуха в пространство между легкими и грудной стенкой (пневмоторакс)
        • кислородное отравление (слишком много кислорода в легких)

      Если если вы долгое время находились на аппарате ИВЛ, вам может быть трудно дышать самостоятельно, если аппарат ИВЛ не дышит за вас.

      При отключении от аппарата ИВЛ у вас может появиться боль в горле или слабость в мышцах грудной клетки. Это может произойти из-за того, что мышцы вокруг груди слабеют, пока аппарат ИВЛ выполняет работу по дыханию за вас. Лекарства, которые вы получаете, находясь на аппарате ИВЛ, также могут способствовать ослаблению мышц.

      Иногда может потребоваться несколько дней или недель, чтобы ваши легкие и грудные мышцы пришли в норму. Ваш врач может порекомендовать постепенно отлучать вас от аппарата ИВЛ. Это означает, что вы не будете полностью отключены от аппарата ИВЛ. Вместо этого вас будут снимать с него постепенно, пока ваши легкие не станут достаточно сильными, чтобы дышать самостоятельно без какой-либо помощи аппарата ИВЛ.

      Если у вас пневмония или другая инфекция, вызванная аппаратом ИВЛ, вы все еще можете чувствовать себя плохо после отключения аппарата ИВЛ. Сообщите своему врачу, если вы чувствуете себя хуже или у вас появились новые симптомы, такие как лихорадка.

      Если вы долгое время находились на аппарате искусственной вентиляции легких, многие мышцы вашего тела станут намного слабее, чем раньше. Может быть трудно легко передвигаться и заниматься своими обычными повседневными делами. Вам может потребоваться длительная физиотерапия, чтобы восстановить мышечную силу и вернуться к нормальной повседневной жизни.

      Если вашему близкому человеку планируется вентиляция легких, вы можете предпринять несколько шагов, чтобы сделать его жизнь более комфортной и снизить риск осложнений:

      • Поддерживайте и успокаивайте его присутствие, чтобы облегчить его страхи и дискомфорт . Нахождение на аппарате ИВЛ может быть пугающим, а суета и тревога могут сделать жизнь вашего близкого еще более неудобной и стрессовой.
      • Попросите всех посетителей тщательно вымыть руки и надеть маски.
      • Не позволяйте маленьким детям или людям, которые могут быть больны, посещать вашего близкого человека.
      • Дайте любимому человеку отдохнуть. Избегайте разговоров с ними на темы или проблемы, которые могут их огорчить.

      Вентиляторы — это дыхательные аппараты, которые помогают поддерживать работу легких. Они не могут лечить или исправить проблему со здоровьем. Но они могут выполнять дыхательную работу за вас, пока вы лечитесь или выздоравливаете от болезни или состояния здоровья.

      Аппараты ИВЛ могут спасти жизнь и стать важной частью поддержки лечения людей всех возрастов, включая детей и младенцев.

      Продолжительность вашего пребывания на аппарате ИВЛ зависит от того, как долго вам нужна помощь при дыхании или сколько времени потребуется для лечения основного заболевания.

      Некоторым людям может понадобиться аппарат ИВЛ только на несколько часов или меньше. Другим это может понадобиться в течение нескольких дней, недель или дольше. Вы, ваш врач и ваша семья можете работать вместе, чтобы решить, является ли использование аппарата ИВЛ лучшим для вас и вашего здоровья.

      Механика дыхания | Медицинские тесты

      Категория: Дыхательные пути

      Тема: Дыхание

      Уровень: ЕМТ

      Следующая единица: Базовая оценка дыхательных путей

      13 минут чтения

      Термин «дыхание» имеет различные разговорные и медицинские значения. В обычном разговоре это относится к дыханию, движению воздуха в легкие и из них. В медицине процесс движения воздуха называется вентиляция , дыхание это именно обмен кислорода и углекислого газа внутри альвеол легких. В этом разделе мы углубимся в различия между дыхание и вентиляция вместе со многими подробностями о двух, которые обычно проверяются на экзаменах национального реестра.





      Дыхание и вентиляция

      Дыхание и вентиляция — две разные вещи. Вентиляция механическая и включает движение воздуха, Дыхание физиологическое и включает обмен газов в альвеолах (внешнее дыхание) и в клетках (внутреннее дыхание).

      • ДЫХАНИЕ: Обмен кислорода и углекислого газа.
      • ВЕНТИЛЯЦИЯ: механическое втягивание и выталкивание воздуха при дыхании.
      • ОКСИГЕНИРОВАНИЕ: кислород, растворенный в крови и жидкостях организма; в частности, это процесс загрузки молекул кислорода на молекулы гемоглобина в кровотоке.

      Чтобы дышать, пациент должен иметь достаточную вентиляцию легких. Однако обратное неверно, только потому, что пациент дышит, не означает, что он дышит . Это связано с тем, что системы перемещения воздуха и поглощения газов из этого воздуха разделены. Это обычно происходит, когда приток крови к легким снижен или альвеолы ​​заполнены жидкостью (пневмония, утопление и т. д.). В редких случаях внутреннее (клеточное) дыхание может быть нарушено токсинами и некоторыми редкими заболеваниями.



      Вентиляция

      Как упоминалось выше, вентиляция представляет собой движение воздуха через дыхательные пути, процесс вентиляции дополнительно подразделяется на механическая вентиляция   и альвеолярная вентиляция .

      МЕХАНИЧЕСКАЯ ВЕНТИЛЯЦИЯ : Механическая вентиляция представляет собой движение воздуха из внешней среды в легкие и из них. Это происходит в две основные фазы: активная фаза и пассивная фаза :

      • Активная фаза — когда диафрагма сокращается, а грудная клетка расширяется, втягивая воздух в легкие.
        • Грудная стенка расширяется наружу, а диафрагма изгибается вниз, создавая отрицательное давление, которое втягивает воздух в легкие.
        • По мере всасывания воздуха давление в грудной клетке (внутригрудное давление) повышается до тех пор, пока в легких не появится избыточное давление, ведущее к пассивной фазе.
      • Пассивная фаза — расслабление диафрагмы, что позволяет воздуху выдыхаться.
        • Расслабление диафрагмы и других дыхательных мышц
        • Пружинная природа легочной ткани пассивно стягивает легкие вместе, как воздушный шар, вытесняя воздух из легких в дыхательные пути.

      Дыхательная система перемещает воздух через градиентов давления  , создаваемых диафрагмой. Если плевральная полость повреждена, эти градиенты давления исчезают, и давление внутри и снаружи грудной клетки становится равным (уравновешивание). В зависимости от размера разрыва это делает процесс вдоха намного более трудным или, в тяжелых случаях, почти невозможным.

      Механическая вентиляция контролируется диафрагмальным нервом , который сигнализирует диафрагме о сокращении. сознательно сосредотачивается на частоте своего дыхания.

      АЛЬВЕОЛЯРНАЯ ВЕНТИЛЯЦИЯ: определяется как количество воздуха, достигающего альвеол и доступного для газообмена с кровью. Многие факторы влияют на альвеолярную вентиляцию, важно знать, что факторы существуют, а помнить каждое определение – нет.

      • Дыхательный объем   = количество воздуха, вдыхаемого за один вдох.
      • Мертвое пространство = часть дыхательных путей, в которой не происходит газообмена.
      • Жизненная емкость легких = максимальное количество воздуха, которое человек может выдохнуть из легких после максимального вдоха.
      • Частота дыхания  = количество вдохов в минуту.
      • Минутный объем = объем газа, вдыхаемого или выдыхаемого из легких человека в минуту.
      • Остаточный объем = объем воздуха, остающийся в легких после максимального усилия выдоха.

      Дыхание

      Как упоминалось выше, дыхание представляет собой фактический обмен газов как в легких, так и в клетках. Процесс дыхания контролируется сложными гормональными и нервными сигналами, которые определяют концентрацию кислорода и CO2 и изменяют количество   кровоток через капилляры или размер гладкомышечных бронхиол , которые соединяют альвеолы ​​с остальной частью дыхательных путей.

      ВНЕШНЕЕ ДЫХАНИЕ:  В альвеолах кислород из воздуха диффундирует через тонкую клеточную мембрану и прикрепляется к эритроцитам с низкой концентрацией кислорода. В то же время богатые углекислым газом деоксигенированные эритроциты выделяют углекислый газ, который диффундирует через клеточную мембрану в область с более низкой концентрацией углекислого газа (вдыхаемый воздух в легких) для выдоха.

Добавить комментарий

Ваш адрес email не будет опубликован.
