Вентиляция бассейна, расчет онлайн на калькуляторе.

Условия для заказчиков вентиляции

Бесплатный выезд инженера на объект.

Подбор оптимального варианта оборудования.

Гарантия на работы и оборудование до 3 лет.

Подготовка коммерческого предложения за 1 день.

Начало работ без предварительной оплаты.

Сервисная поддержка в процессе эксплуатации.

Выполняем работы

5 причин установить вентиляцию в бассейне.

Никто не захочет находиться в бане, сауне или плавать в бассейне, если не будет организован приток свежего воздуха.

На нашем сайте вы можете выполнить предварительный расчет вентиляции бассейна онлайн с помощью специального калькулятора и запланировать расходы.

Интересует, как рассчитывать стоимость вентсистемы? Позвоните прямо сейчас.

Испарение влаги от большого зеркала воды требует регулировки влажности даже в нерабочее время.

Вентиляционная система, спроектированная профессионалами, обеспечивает:

• стабильные показатели микроклимата;
• оптимальную влажность в помещении;
• постоянную рециркуляцию воздушных масс.

Специалисты на практике знают, как проводить расчет вентиляции бассейна.

Пример online расчета аналогичных объектов, в которых была нами установлена вентсистема, можно найти в портфолио компании.

Отсутствие вентиляционной системы или её некачественная работа приводит к:

• нарушению температурного режима в помещении;
• появлению вредных бактерий и грибка;
• недостатку свежего воздуха для посетителей.

Хотите рассчитать вентиляцию бассейна в частном доме в Москве? Оставьте заявку, мы перезвоним!

Расчет вентиляции бассейна

Какие секреты скрывают специалисты по вентиляционным системам

Прежде чем приступить к выбору оборудования, профессионалы рекомендуют рассчитать вентиляцию в бассейне.

По полученным данным специалисты выбирают:

• какой тип приточного вытяжных вентиляторов оптимально подойдёт для воздухообмена и контроля микроклимата;
• решение для кондиционирования воздуха;
• эффективные методы для осушения климата;
• рекуператоры для снижения тепловых потерь.

Чтобы правильно рассчитать вентиляцию бассейна, требуются знания и опыт.

Множество условий эксплуатации оказывают непосредственное влияние друг на друга.

Игнорирование одного из них приведет к дополнительным финансовым затратам и ухудшению микроклимата.

Специалисты предлагают надёжное и эффективное решение с оптимальными затратами на эксплуатацию.

Интересует качественная вентиляция бассейна? Пример расчета online вы можете увидеть, если позвоните нам.

Отведение большого количества влажного воздуха сопряжено с потерей тепла.

Метод конденсации влаги и осушение климата, позволяет минимизировать объём воздухообмена.

Специалисты определят оптимальную производительность осушителя и включат в проект.

Выбирая компанию в Москве, чтобы выполнить расчет вентиляции бассейна, пример выполненных работ лучше всего расскажет об опыте и профессионализме.

Не можете дозвониться? Закажите обратный звонок!

Цены на монтаж вентиляции

Типовые решения по вентиляции.

ЭКОНОМ

Отечественное обрудование

Рабочий проект

Надёжность

Соответствие нормам

Кратчайшие сроки работ

СТАНДАРТ

Отечественное и мировое оборудование

Типовые проекты

Бесшумная система

Компактность

Оптимальная энергоэффективность

Премиум

Мировые бренды

Индивидуальный проект

Бесшумная система

Энергоэффективность

Индивидуальный климат контроль

Цена от 1 500 руб за м²
включает оборудование и монтаж

Эту нужно знать при проектировании вентиляционной системы

Выполняя расчет вентиляции бассейна онлайн, следует помнить, что только рекомендации профессионалов позволят создать надёжное решение.

Предлагаем установить вентсистему, которая не требует ручного вмешательства.

Она автоматически регулирует работу электрооборудования, основываясь на:

• температуре в помещении и разнице с приточными воздушными потоками;
• количестве посетителей;
• уровне влажности;
• времени суток.

Постоянные испарения от воды требуют рециркуляции атмосферы, чтобы исключить появление конденсата и грибка.

Эту проблему помогает решить дежурный режим вентсистемы.

Чтобы вы могли самостоятельно провести расчет вентиляции бассейна онлайн, калькулятор содержит все необходимые параметры и перечень оборудования.

Возникли сложности при его использовании? Напишите нам – будем рады помочь!

Чтобы правильно рассчитать вентиляцию в бассейне в частном доме и исключить распространение запахов и влаги по всем комнатам, специалисты:

• предусматривают оптимальную мощность вытяжки, превышающую производительность приточного оборудования;
• рассчитывают влияние естественной вентиляции.

0

лет занимаемся монтажом и обслуживанием вентиляции

0

организаций и частных лиц, стали нашими клиентами

0

м2, площадь помещений, в которых работы уже выполнены

Маленькая ошибка, которая может дорого стоить

Выполняя расчет вентиляции бассейна онлайн, калькулятор автоматически подскажет оптимальные параметры системы.

Понимание взаимосвязи работы всех агрегатов и узлов позволяет создавать качественную вентсистему.

Только эксперты смогут учесть и выбрать:

• особенности планировки и конструкции каждого объекта;
• схему расположения инженерных коммуникаций, наружных и внутренних блоков;
• оборудование, подходящее по производительности и энергозатратам.

Необходимо узнать сколько стоит в частном доме вентиляция бассейна?

Пример расчёта аналогичных объектов поможет сориентироваться с порядком цен.

Точная стоимость станет известна после разработки проекта.

Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут!

Вам может быть интересно

Вентиляция промышленных объектов

ВЕНТИЛЯЦИЯ ТОРГОВЫХ ЦЕНТРОВ

ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ ОБЩЕПИТА

ВЕНТИЛЯЦИЯ СКЛАДСКИХ ПОМЕЩЕНИЙ

ВЕНТИЛЯЦИЯ ЖИЛЫХ ДОМОВ

ВЕНТИЛЯЦИЯ ПОМЕЩЕНИЙ КОММЕРЧЕСКОГО НАЗНАЧЕНИЯ

ВЕНТИЛЯЦИЯ АДМИНИСТРАТИВНЫХ ЗДАНИЙ

ВЕНТИЛЯЦИЯ ЗАГОРОДНЫХ ДОМОВ

Состав приточно-вытяжной установки «СТАНДАРТ» класса

Состав приточно-вытяжной установки «Премиум» класса

Вентиляция в бассейне частного дома: устройство, нормы, проекты, монтаж

Вентиляция в бассейне частного дома должна эффективно работать и в полной мере выполнять воздухообмен. Если система установлена неправильно, наблюдается повышенная влажность. Внутри помещения с бассейном появляется грибок, воздух заполоняют неприятные запахи.

Содержание

1. Особенности вентиляционных систем бассейна
2. Типы вентиляции бассейна в доме
3. Нормы вентиляции в бассейне
4. Проекты вентиляции в частном бассейне
5. Расчет вентиляции частного бассейна
6. Монтаж вентиляции в бассейне частного дома своими руками
7. Ремонт вентиляции бассейна
8. Заключение

Особенности вентиляционных систем бассейна

Бассейны различаются назначением. Внутри частного дома для купели отводят отдельное помещение, которое аналогично отличается своими параметрами.

От этих нюансов зависит особенность вентиляции:

1. По установленным нормам температура воздуха внутри помещения всегда должна быть на 2 °С больше, чем температура воды частного бассейна. Для разных по назначению купелей установлены свои требования. В обычном частном бассейне для купания воду подогревают до 28 ^оС, а температуру воздуха внутри помещения поднимают до 30 ^оС. Если внутри частного дома сделана купель для плавания, то температура воды может варьироваться от 26 до 31
   оС. Внутри бани бассейн может быть установлен с горячей и холодной водой. В первом варианте ее температуру поддерживают около 35 ^оС, а во втором – 15 ^оС. Во всех случаях температура воздуха должна быть на 2 °С больше. При обратном соотношении увеличивается испарение, что говорит о неэффективности вентиляции. Для устранения проблемы систему оснащают подогревом приточного воздуха.
2. Еще одним важным параметром, за который отвечает вентиляция, является влажность. При превышении допустимых норм начинает развиваться грибок. Внутри помещения усиливается коррозия металлических элементов, пропадают облицовочные материалы. Плесень распространяется по другим комнатам частного дома. Влажность напрямую связана с температурой воздуха, которая в свою очередь во многом зависит от вентиляции. Если система дала сбой, при понижении температуры на 1 ^оС показатель влажности увеличивается на 3,5%.

   Важно! Для зимнего сезона внутри помещения с частным бассейном установлена норма влажности 45%, а летнего – 55%.

3. Работающая вентиляция должна обеспечивать движение воздуха, соответствующее установленной норме – 20 см/сек. Воздухообмен внутри частного дома нельзя останавливать. Если выключить вентиляцию, пойдет резкое образование конденсата.
4. Воду в частном бассейне часто обеззараживают хлором. Дезинфицирующее вещество вместе с испарениями распространяется воздушными массами. Вентиляция должна поддерживать концентрацию хлора внутри помещения максимум 0,1 мл/1 м³ воздуха.
5. Между вытяжкой и подачей воздуха должна быть разница 13%. Поглощение всегда доминирует. Если подача сильнее вытяжки, влажность распространяется по другим комнатам частного дома. Однако еще нельзя превышать установленное значение 13%, иначе большой воздухообмен создает сквозняк.

Особенностью вентиляции крытого бассейна является ее автономность. Систему подключают к источнику бесперебойного питания. Вдобавок она не должна зависеть от основной вентиляции всего частного дома.

Типы вентиляции бассейна в доме

Различают два основных вида вентиляционных систем для крытых бассейнов:

• приточно-вытяжная система;
• приточно-вытяжная система в паре с осушителем воздуха.

Так как каждое здание различается архитектурными особенностями, отличается конструкция купели, график посещения и другие нюансы, то для каждого варианта разрабатывается схема вентиляции в бассейне частного дома индивидуально.

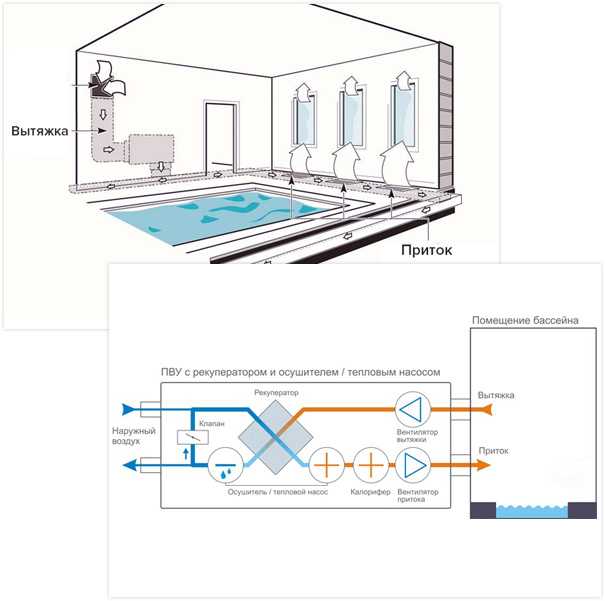

Чаще всего востребованы 4 схемы:

1. Классической считается приточно-вытяжная вентиляция для бассейна, которая отвечает только за воздухообмен и поддерживает установленную норму влажности. Система эффективна для частного дома с купелью площадью до 20 м ². Вентиляция не имеет ничего лишнего. Установленных норм добиваются за счет изменения производительности. Иногда эффективна рециркуляция.

2. Вторая схема аналогична, только в паре с приточно-вытяжной системой работает осушитель воздуха. Дополнительное оборудование помогает эффективно поддерживать установленную норму влажности. Схема считается более экономичной и производительной, а применяется чаще в частных домах, где площадь бассейна увеличена до 40 м².

3. Третья схема вентиляции для бассейна с рекуперацией тепла является еще более усовершенствованной. Ее применяют для купелей всех типов. В схеме воздухообмен происходит за счет приточно-вытяжной системы. Рекуператор позволяет сэкономить около 70% энергии, уходящей на обогрев поступающего свежего воздуха.

4. Четвертая схема самая производительная и сложная. К приточно-вытяжной системе добавлен рекуператор тепла и тепловой насос. Дополнительное вентиляционное оборудование для бассейнов позволяет сэкономить до 90% энергии. Климатическая установка многофункциональна. Здесь используется рекуперация, рециркуляция. За осушение воздуха отвечает тепловой насос. Устанавливается такая вентиляция бассейна в коттедже, дорогом частном доме, аквапарке, других общественных местах.


Для обычного частного дома приемлемы первые три схемы. Если бассейн маленький, то хватит классической приточно-вытяжной системы.

Нормы вентиляции в бассейне

Правильно функционирующая вентиляция должна обеспечивать установленные нормы для помещения с частным бассейном. Если не получается точно добиться требуемого показателя влажности, допускается превышение уровня, но не больше 65%.

Нормой воздухообмена для одного человека является 80 м³/ч. Общий расчет выполняется по предполагаемому количеству посетителей купели. Например, если в частном доме проживает семья из 5 человек, то система должна обеспечить воздухообмен 400 м³/ч.

Во избежание сквозняков нормой движения воздушных потоков считается скорость 20 см/с. Работающее оборудование вентиляции создает шум. Здесь тоже существуют допустимые нормы. Уровень шума ограничен 60 дБ.

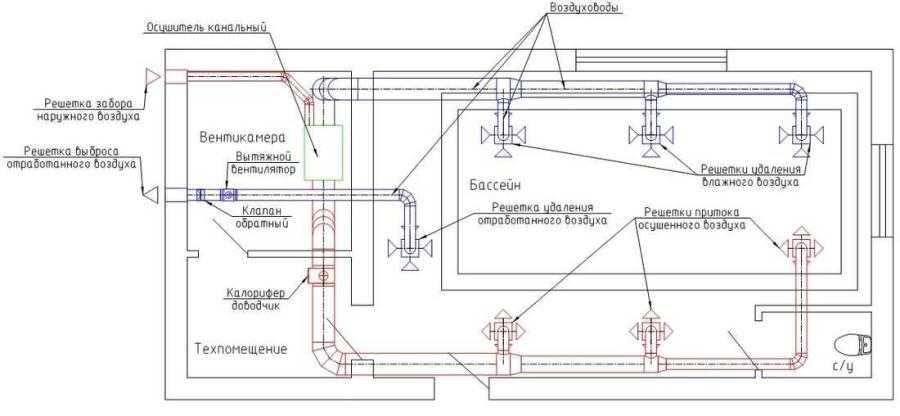

Проекты вентиляции в частном бассейне

Создание вентиляции начинается с проектировки. Без этого действия невозможно создать эффективную систему. Осуществляется проектирование вентиляции бассейнов в индивидуальном порядке и имеет свои особенности:

1. Вентиляция купели проектируется отдельно, не затрагивая систему других помещений частного дома.

2. Проектом желательно заниматься, имея на руках примерную смету. Это поможет грамотно выполнить расчеты, экономно использовать бюджет.
3. Сэкономить на покупке дорогостоящего оборудования для осушения поможет укрытие бассейна. Во время неиспользования частной купели техническое сооружение уменьшит испарение воды. Здесь надо просчитать, что обойдется дешевле.
4. Если помещение частного бассейна будет с окнами, то их подбирают с максимально высоким термическим сопротивлением. Эффективны энергосберегающие трехкамерные стеклопакеты, где вместо воздуха закачан аргон. Снижение теплопотерь отразится на уменьшении образования конденсата.

5. Приточные воздуховоды располагают так, чтобы поступающий из вентиляции воздух не попадал на купающихся людей и воду. Чаще всего воздушный поток направляют снизу вверх от пола вдоль окон.
6. Забор отработанного воздуха осуществляют под потолком помещения непосредственно над купелью.
7. Если частный бассейн расположен в доме, то размер вытяжного канала на 15% превышает габариты притока. Это позволяет не допустить проникновение паров внутрь других комнат. Когда бассейн возведен в отдельном помещении от частного жилого дома, то аналогичный процент превышения размеров каналов делают в обратную сторону: приток доминирует над вытяжкой.

Проектирование имеет много нюансов. Чтобы не допустить ошибок, работу лучше доверять специалистам.

Расчет вентиляции частного бассейна

Чтобы осуществить расчет системы, нужен основной показатель – количество испаряющейся влаги. Он зависит от температуры воды и воздуха, количества купающихся людей и других показателей. Примерные данные отображены в таблице.

Зная этот показатель, вычисляют, сколько нужно воздуха для ее удаления. Самостоятельно грамотные расчеты способны делать специалисты. В частном порядке оптимально использовать онлайн-калькуляторы. Для осуществления расчетов необходимо внести данные, нажать кнопку и получить готовый результат.

Монтаж вентиляции в бассейне частного дома своими руками

Обустройство вентиляции предполагает установку воздуховодов, вентиляторов, осушителей и другого оборудования. При неимении опыта оптимально обратиться к квалифицированным специалистам.

Если решено сделать вентиляцию в бассейне без посторонней помощи, надо придерживаться общепринятых правил:

1. Все работы проводят, не отступая от пунктов проекта. Оборудование ставят по монтажной схеме.
2. Несмотря на красоту прямоугольных каналов, оптимально отдать предпочтение круглым воздуховодам. Они менее эстетично смотрятся под потолком, но эффективнее в работе.
3. Гибкие гофрированные трубы служат только для подсоединения канала к элементам оборудования. Их нельзя укладывать в недоступном для обслуживания месте. Разрешается максимальная длина гофры – 1,5 м.
4. По вытяжным воздуховодам будет отводиться много влажных испарений. Чтобы избежать коррозии, трубы используют пластиковые или из нержавейки.
5. Выходящую за пределы частного дома на улицу вытяжную трубу изолируют утеплителем. Его примерная толщина – 5 см. Теплоизоляция предотвращает образование конденсата внутри каналов.
6. Работающее оборудование и управление им должно находиться в отдельно отведенной комнате. Обычно используют подвал дома. Реже оборудование размещают на чердаке или улице. Сложность второго способа заключается в обеспечении надежной шумо- и теплоизоляции. Вдобавок в электрооборудование не должна попадать влага.
7. Все рабочие узлы вентиляции и оборудование устанавливают на доступных участках, чтобы удобно было выполнять обслуживание или ремонт.
8. Основной шум в вентиляции создают вентиляторы. Снизить уровень помогает соединение гофрой с каналами, шумоглушители, использование шумоизоляционных корпусов для вентиляторов.
9. Если система оснащена вентиляторами, оптимально для управления установить регуляторы скорости. Они помогут изменять параметры при необходимости, точнее добиваться требуемых норм воздухообмена.

После монтажа всех элементов приступают к пусконаладочным работам. Испытывают работоспособность и производительность системы.

На видео рассказывают о вентиляции бассейнов:

Ремонт вентиляции бассейна

Неисправность вентиляции возникает по ряду следующих причин:

• допущены ошибки при монтаже оборудования;
• неквалифицированное вмешательство в работу оборудования, изменение устройства канала;
• обрушение воздуховода;
• сильное засорение каналов;
• закончился ресурс оборудования.

Неопытному человеку с первого взгляда сложно понять, когда нужен ремонт. Насторожиться можно при проявлении одного из перечисленных признаков:

1. Усилился шум работающих вентиляторов. Внутри воздуховодов появились посторонние звуки.
2. Внутри помещения с частным бассейном появились неприятные запахи. Обычно они свидетельствуют о засорении каналов.
3. Проживающие в доме с бассейном люди стали чаще болеть респираторными заболеваниями. На стенах здания появился грибок, почернели углы стен.

Если один из признаков существует, срочно надо приступить к ремонту вентиляции.

Работу начинают с диагностики оборудования. Выявляют причины неисправности. Даже если они связаны с вентиляторами, не лишним будет заглянуть внутрь каналов. Проверяют параметры электросети. Возможно, сбои в работе получились от высокого или низкого напряжения. По окончании ремонта проверяют работоспособность аварийных систем отключения.

Заключение

Вентиляция в бассейне частного дома должна работать круглосуточно без сбоев. Особенно требование касается системы купели, расположенной не в отдельном, а жилом здании. Остановка воздухообмена даже на несколько минут приведет к негативным последствиям.

Циркуляция воздуха для крытых бассейнов |

Руководство по обслуживанию крытых бассейнов: циркуляция воздуха для крытых бассейнов

При эксплуатации закрытого водного объекта качество воздуха играет существенную роль в создании комфортных и безопасных условий для пловцов. Приемлемое качество воздуха в помещении не содержит загрязняющих веществ и комфортно для пользователей объекта. Существуют различные методы и процессы, которым должны следовать операторы бассейнов, чтобы создать среду с идеальной циркуляцией воздуха. Это руководство по обслуживанию крытого бассейна может послужить отправной точкой для тех, кто готовится к сертификационным курсам CPO®.

Влажность

Первое, на что следует обратить внимание в этом руководстве по обслуживанию крытого бассейна, — это уровень влажности в водном объекте. Рекомендуется поддерживать уровень относительной влажности в диапазоне от 40% до 60%. Когда показатели объекта колеблются выше или ниже этого диапазона, существует большая вероятность повышенного уровня бактерий, вирусов, грибков и других вещей, которые загрязняют качество воздуха.

Если относительная влажность поддерживается ниже 40 %, также увеличивается скорость испарения, что увеличивает требования к нагреву бассейна. Уровни относительной влажности выше 60% увеличивают проблемы с коррозией, образованием конденсата, а также дискомфорт для тех, кто находится в помещении. Высокая влажность способствует росту плесени и грибка, а также образованию конденсата, который может разъесть здание до такой степени, что в конечном итоге работать в нем станет небезопасно.

Вентиляция

Надлежащая вентиляция является еще одной важной частью этого руководства по обслуживанию крытого бассейна. Если в помещении используется хлор, хлорамины могут выделяться в воздух. В бассейне должна быть надлежащая вентиляция, чтобы выводить этот воздух наружу, а не в раздевалки, ванные комнаты и т. д. Вентиляция также используется для предотвращения температурного расслоения в помещениях с высокими потолками. Операторы бассейнов также должны использовать низкоуровневые возвратные вентиляционные отверстия для удаления воздуха с поверхности воды.

Бассейны должны иметь небольшое отрицательное давление воздуха и автоматические доводчики дверей, чтобы предотвратить попадание загрязненного воздуха в соседние помещения здания. Надлежащее качество воздуха также требует равномерного распределения воздуха по воздуховодам.

Энергосбережение

Важной частью любого руководства по обслуживанию крытого бассейна является изучение того, как экономить энергию и деньги на водном объекте. Энергосбережение требует оценки систем отопления и охлаждения, двигателей вентиляторов, резервных водонагревателей, насосов и вентиляции с рекуперацией тепла. Когда в плавательном бассейне установлена ​​фиксированная скорость вентиляции наружного воздуха без осушения, уровни влажности могут колебаться, что приводит к более высоким требованиям к системам вентиляции воздуха.

Когда водное сооружение находится в более холодном климате, требуется большое количество энергии для обогрева воздуха, поступающего с улицы. Благодаря установке воздушного теплообменника тепло передается поступающему воздуху, что позволяет экономить электроэнергию. Вентиляция с рекуперацией тепла использует противоточный теплообменник между входящим и выходящим воздухом. Они рекуперируют тепловую энергию вытяжного воздуха и передают ее свежему воздуху, поступающему в здание.

Полное руководство по обслуживанию крытого бассейна

Это руководство по обслуживанию крытого бассейна может послужить отправной точкой для тех, кто собирается стать CPO®. Тем не менее, лучшим руководством является прохождение сертификационного курса CPO®. Вы можете узнать у экспертов о циркуляции воздуха, а также о других рекомендациях по безопасности и управлению бассейном. Сертификационный класс CPO® — отличное начало для того, чтобы стать экспертом по пулу.

Удостоенные наград сертификационные курсы CPO® от управления эксплуатацией бассейнов обучают вас тому, как правильно эксплуатировать плавательный бассейн наиболее энергоэффективным способом. Наши двухдневные курсы предлагают обширную информацию и обучение всему: от химикатов для бассейнов до энергосбережения, риска и ответственности. Свяжитесь с нами сегодня, чтобы добиться наилучших результатов в эксплуатации бассейнов.

*Эта информация взята из Справочника сертифицированных операторов бассейнов и спа-салонов. Эта информация может быть неприменима к вашему пулу в зависимости от типа и местоположения вашего пула. Следует ссылаться на все применимые правила и стандарты для вашего объекта.

Recent Posts

• Как продуть трубы для подготовки бассейна к зиме: пошаговое руководство

• За что ваш бассейн благодарен?

• Что искать в службе очистки бассейнов в Томс-Ривер, штат Нью-Джерси

• Готовы закрыть свой бассейн? Чем может помочь служба закрытия бассейна

Справочник по техническим вопросам — EnergyPlus 8.

Моделирование крытого плавательного бассейна интегрировано в процедуры теплового баланса поверхности уже в EnergyPlus со специальными изменениями для излучения между поверхностью воды бассейна и окружающей средой. пространство, конвекция в окружающий воздух, испарение воды, теплопроводность ко дну бассейна и поглощение солнечной радиации водой бассейна, система подогрева бассейна, наличие покрытия и т. д. По сути, масса воды в бассейне «добавляется». ” на внутренней стороне поверхности, с которой бассейн “связан”. Для проводимости через пол используется стандартная формула CTF, однако тепловой баланс изменен, чтобы включить другие термины, характерные для воды в бассейне.

Ниже приведены некоторые допущения модели, за которыми следуют более подробные сведения об отдельных компонентах модели.

• Вода в бассейне собирается на внутренней стороне поверхности и соответствует стандартной методологии теплового баланса EnergyPlus с некоторыми изменениями, основанными на деталях модели бассейна, описанных в этом разделе.

• Сам пул должен ссылаться на поверхность, которая специально определена как пол и покрывает весь этаж, с которым он связан.

• Бассейн не может быть частью низкотемпературной излучающей системы (это означает, что конструкция пола не может иметь встроенных труб для обогрева или охлаждения). Кроме того, пол/бассейн нельзя определить с какой-либо подвижной изоляцией или определить как вентилируемую плиту.

• Поверхность бассейна/пола должна использовать стандартный алгоритм решения CTF.

• Пул может быть покрыт, а покрываемая доля определяется пользовательским вводом. Это значение может варьироваться от 0,0 до 1,0.

• Покрытие бассейна влияет на испарение, конвекцию, коротковолновое и длинноволновое излучение. Каждый из них имеет отдельный пользовательский вход, который снижает параметр теплопередачи по сравнению с максимальным значением, достигаемым с крышкой. Несмотря на то, что процент покрытия может изменяться с помощью пользовательского графика, каждый отдельный параметр для этих четырех режимов теплопередачи является фиксированной константой. Для испарения и конвекции факторы просто пропорционально уменьшают количество теплопередачи. Что касается условий радиации, факторы уменьшают количество радиации, которая непосредственно воздействует на поверхность (бассейн). Предполагается, что оставшееся излучение передается от покрытия бассейна в воздух зоны.

• Нагрев воды в бассейне достигается путем определения бассейна в качестве компонента на стороне потребления контура установки.

• Подпиточная вода заменяет любое испарение воды с поверхности бассейна, и пользователь может контролировать температуру подпиточной воды.

• В бассейне поддерживается определенная температура, заданная пользователем.

• Испарение воды из бассейна добавляется к балансу влажности зоны и влияет на коэффициент влажности зоны.

• Глубина бассейна мала по сравнению с площадью его поверхности. Таким образом, теплопередачей через стенки бассейна пренебрегают. Это соответствует стандартному предположению об одномерной передаче тепла через поверхности в EnergyPlus.

Энергетический баланс крытого плавательного бассейна[ССЫЛКА]

Потери тепла из крытых плавательных бассейнов происходят по целому ряду механизмов. На поверхности бассейна происходит явный теплообмен за счет конвекции, потери скрытого тепла, связанные с испарением, и чистый радиационный теплообмен с окружающей средой. Кондуктивные потери тепла происходят через дно бассейна. Другие притоки/потери тепла связаны с системой подогрева воды в бассейне, замещением испаряемой воды подпиточной водой В энергетическом балансе крытого плавательного бассейна оцениваются притоки/потери тепла, происходящие из-за:

• конвекция с поверхности воды бассейна

• испарение с поверхности воды бассейна

• излучение от поверхности воды бассейна

• проводка на дно бассейна

• пресная вода для бассейна

• подогрев воды в бассейне заводом

• изменение температуры воды в бассейне

Подробные методы оценки потерь и притока тепла крытых плавательных бассейнов описаны в подразделах ниже.

Конвекция с поверхности воды в бассейне[ССЫЛКА]

Конвекция между водой бассейна и зоной определяется следующим образом:

Qconv=h⋅A⋅(Tp−Ta)

h=0,22⋅(Tp−Ta)1/3

где

Qconv = конвекция коэффициент теплопередачи (Вт/м²)

ч = коэффициент теплопередачи конвекцией (Вт/м²·°C)

Tp = температура воды в бассейне (°C)

Ta = температура воздуха над бассейном (°C)

При наличии покрытия, покрытие и коэффициент конвекции покрытия пропорционально уменьшают коэффициент теплопередачи. Например, если бассейн наполовину покрыт, а покрытие бассейна снижает конвекцию на 50 %, коэффициент конвективной теплопередачи уменьшается на 25 % по сравнению со значением, рассчитанным с использованием приведенного выше уравнения.

Испарение с поверхности воды в бассейне[ССЫЛКА]

Для расчета скорости испарения (Qисп.) используются 5 основных переменных. Обратите внимание, что единицами измерения в приведенном ниже уравнении являются IP-единицы, но это уравнение используется с внутренними коэффициентами преобразования в коде EnergyPlus.

• Площадь водной поверхности бассейна

• Температура воды в бассейне

• Температура воздуха в помещении

• Относительная влажность воздуха в помещении

• Волнение воды в бассейне и коэффициент активности

˙mevap=0,1⋅A⋅AF⋅(Pw−Pdp)

где

˙mevap = скорость испарения воды в бассейне (фунт/ч)

A = площадь поверхности воды в бассейне (фут²)

AF = Коэффициент активности

Pw = Давление насыщенного пара на поверхности воды в бассейне (дюймы рт.ст.)

Pdp = Парциальное давление пара при точке росы комнатного воздуха (дюймы рт.ст.)

Типовой коэффициент активности (AF)

При наличии покрытия покрытие и коэффициент испарения покрытия пропорционально уменьшают количество испарения. Например, если бассейн наполовину покрыт, а покрытие бассейна снижает конвекцию на 50 %, коэффициент конвективной теплопередачи уменьшается на 25 % по сравнению со значением, рассчитанным с использованием приведенного выше уравнения. Значение преобразуется в скрытый прирост (убыток) путем умножения скорости испарения на теплоту испарения воды.

Пользователь должен знать о двух ключевых допущениях, встроенных в уравнения для расчета испарения из бассейна. Во-первых, когда коэффициент активности равен нулю, испарения не будет. Таким образом, коэффициент активности — это не то же самое, что заполняемость, и он не должен равняться нулю, когда в бассейне нет людей, так как это полностью устранит испарение. Во-вторых, когда коэффициент испарения покрытия равен нулю, покрытие вообще не будет уменьшать испарение. Коэффициент покрытия 1,0 означает, что покрытие полностью блокирует испарение.

Радиационный обмен с водной поверхностью бассейна[ССЫЛКА]

При этом используются уже имеющиеся внутренние коротковолновые и длинноволновые радиационные балансы EnergyPlus. Когда покрытие присутствует, оно уменьшает количество излучения, попадающего на поверхность воды в бассейне, по сравнению со случаем без покрытия. Любое уменьшение любого типа излучения учитывается добавлением конвективного усиления/потерь воздуха в зоне. Таким образом, крышка поглощает некоторое количество излучения, а затем направляет его в воздух зоны.

Модель игнорирует двумерные эффекты стенок бассейна и предполагает, что глубина бассейна намного меньше его площади. Теплопроводность рассчитывается с использованием уравнения функции переноса теплопроводности (CTF), где внешняя температура определяется внешним тепловым балансом, а температура внутренней поверхности рассчитывается с использованием теплового баланса воды в бассейне, который объединяется с тепловым балансом внутренней поверхности.

Водоснабжение бассейна для подпитки[ССЫЛКА]

Qfw=˙mfw⋅cw⋅(Tp−Tfw)

, где

mfw = массовый расход пресной воды (кг/с)

cw = удельная теплоемкость воды (Дж/кг·°C)

Tp = температура воды в бассейне (°C)

Tfw = температура подачи пресной воды (°C)

Тепловыделение от людей[ССЫЛКА]

Ввод для плавательного бассейна требует, чтобы пользователь ввел максимальное количество людей в бассейне, график, изменяющий максимальное количество людей для разного количества пользователей в бассейне, и график притока тепла на человека для различных видов деятельности. Эти три параметра позволяют рассчитать общий приток тепла от людей в течение заданного времени. Предполагается, что все тепло, поступающее от людей, поступает через конвекцию в воду бассейна.

Тепло от дополнительного нагревателя бассейна[ССЫЛКА]

Qfw=˙mhw⋅cw⋅(Tp−Thw)

где

mhw = массовый расход (кг/с)

cw = удельная теплоемкость воды (Дж/кг·°C)

Tp = бассейн температура воды (°C)

Thw = температура подачи нагретой воды (°C)

Нагрев бассейна для управления температурой воды в бассейне[ССЫЛКА]

Уравнение, используемое для определения требуемого расхода горячей воды от установки, представляет собой чрезвычайно упрощенную версию теплового баланса бассейна. Это связано с тем, что масса бассейна намного больше, чем масса любого другого теплового потока. В результате для установления расхода нагретой воды используется следующее уравнение:

mwcpΔt(Tset-Told)=˙mp⋅cp⋅(Tin-Tset)

где

mw = масса воды в бассейне (кг)

cp = удельная теплоемкость воды (Дж/кг·°C)

Δt = длина временного шага (с)

Tset = желаемая температура воды в бассейне (°C)

Told = температура воды на последнем временном шаге (°C)

mp = необходимый массовый расход воды из установки (кг/с)

Tin = температура воды на входе из установки (°C)

Это уравнение переформулировано для решения необходимого массового расхода воды из установки, поскольку все остальные члены известны или даны на основе пользовательский ввод. Это устанавливает запрос потока на завод и ограничивается максимальным значением, заданным пользователем.

Сводка уравнения теплового баланса бассейна/поверхности[ССЫЛКА]

Следующее уравнение является основой для теплового баланса бассейна/поверхности. Как упоминалось ранее, вода в бассейне «сливается» с тепловым балансом внутренней поверхности, что, по сути, то же самое, что и объединение всей воды бассейна в тепловой баланс внутренней поверхности.

mw⋅cpΔt(Tset-Told)=Qcond+Qconv+Qlwrad+Qswrad+Qdamp+Qmuw+Qheater+Qevap

где

mw⋅cpΔt(Tset-Told) = изменение энергии, накопленной в воде бассейна

Qcond = чистая проводимость в/из воды бассейна на пол

Qconv = чистая конвекция между водой бассейна и воздухом зоны

Qlwrad = чистая длинноволновая радиация между водой/полом бассейна, а также окружающими поверхностями как от внутреннего притока тепла

Qswrad = чистое коротковолновое излучение воды/пола бассейна от солнечного и внутреннего притока тепла нестабильность в растворе (подробнее см. стандартную информацию о тепловом балансе)

Qmuw = чистый прирост/потеря от замены воды, испаряемой из бассейна, на подпиточную воду

Qheater = чистое тепло, добавляемое в бассейн через контур установки (регулируется для поддержания заданной температуры, как описано выше)

Qevap = чистые тепловые потери из-за испарения воды из бассейна в воздух зоны

Подробная информация по каждому из этих условий была либо предоставлена ​​в предыдущих частях этого раздела, либо в стандартном обсуждении теплового баланса EnergyPlus в другом месте в Справочнике по техническим вопросам.

Следующие подразделы содержат некоторую полезную информацию, которая может оказаться полезной для тех, кто хочет смоделировать бассейн в EnergyPlus. Дополнительную информацию можно найти в Интернете или в авторитетных источниках, таких как справочники ASHRAE.

Расход воды в бассейне[ССЫЛКА]

Производительность циркуляционного насоса рассчитана на переворачивание (циркуляцию) всего объема воды в бассейне за 6-8 часов или 3-4 раза за 24 часа. Около 1 или 2 процентов скорости циркуляции откачиваемой воды должно обеспечиваться в качестве постоянной потребности в подпиточной воде для компенсации потерь от испарения, слива и разлива. Для первоначального наполнения бассейна необходимо предусмотреть отдельную линию быстрого наполнения, чтобы выполнить работу за 8-16 часов; однако заполнение обычно производится в непиковые часы. Таким образом, потребность в расходе не должна учитываться при расчете потребности системы, если только она не перевешивает потребность всех других потребностей даже в непиковые часы.

Комфорт и здоровье[ССЫЛКА]

Внутренние бассейны обычно поддерживаются при относительной влажности от 50 до 60% по двум причинам:

Скорость подачи воздуха (крытый бассейн)[ССЫЛКА]

Для большинства кодов требуется минимум 6 ACH, за исключением случаев, когда используется механическое охлаждение. Эта ставка может оказаться недостаточной для некоторого размещения и использования. Если предусмотрено механическое осушение, скорость подачи воздуха должна быть установлена ​​для поддержания соответствующих условий температуры и влажности. Обычно желательны следующие скорости:

• Бассейны без зрительских зон, 4 ~ 6 ACH

• Зрительские площадки, 6 ~ 8 ACH

• Лечебные бассейны, 4 ~ 6 АЧ

Типовые расчетные условия плавательного бассейна

АШРАЭ (2011). Справочник ASHRAE 2011 г. – Приложения HVAC. Атланта: Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., стр. 5.6-5.9.

Дженис Р. и В. Тао (2005 г.). Механические и электрические системы в зданиях. 3-е изд. Река Аппер-Сэдл, Нью-Джерси: Pearson Education, Inc., стр. 246.

Киттлер, Р. (1989). Дизайн крытого плавательного бассейна и переработка энергии. ASHRAE Transactions 95(1), p.521-526.

Smith, C., R. Jones, and G. Löf (1993). Энергетические потребности и потенциальная экономия для крытых бассейнов с подогревом. ASHRAE Transactions 99(2), p.864-874.

Авторское право на содержание документации © 1996-2017 Совет попечителей Иллинойского университета и регенты Калифорнийского университета через Национальную лабораторию Эрнеста Орландо Лоуренса в Беркли. Все права защищены. EnergyPlus является торговой маркой Министерства энергетики США.

Эта документация доступна в рамках лицензии EnergyPlus Open Source License v1.
