Пластиковые окна – гениальное изобретение второй половины XX века. Они красивы, аккуратны, герметичны, практически не требующие ухода, прекрасно утепляющие квартиру. Их достоинства можно перечислять не один час.

А ведь их придумали немецкие инженеры от безысходности, так как после Великой Отечественной войны требовались огромные ресурсы на восстановление побежденной и разгромленной Германии. Леса, для изготовления окон – практически не было, или он был очень дорог. Для его замены и были придуманы пластиковые окна, которые были в несколько раз дороже деревянных. Суть их изобретения сводилась к тому, что для сохранения тепла в квартирах требовалась всего одна рама, а это делало изделие значительно дешевле. В итоге получилось, что пластиковый однокамерный стеклопакет полностью заменил двухрамные деревянные окна без какой-либо теплопотери.

[contents]

Но несмотря на все замечательные качества металлопластиковых окон, они не лишены и недостатков. Причем недостатки настолько серьезные, что ставят под сомнение необходимость их использования. Так это или нет, давайте разбираться вместе.

Светопропускание – проблема пластиковых окон

На сегодняшний день большинство людей начинают ремонт в своем жилище с замены старых деревянных окон, на новые, металлопластиковые. Но вот, что большинство людей установивших эти современные изделия заметили: хотя в новых окнах стеклопакет визуально занимает 90% всей площади, света в квартирах стало меньше. А ведь если посчитать, то выходит, что площадь остекления таких окон приблизительно на 20% меньше чем деревянных. И это не самая важная проблема.

Что произойдет в квартире с хорошими окнами, но без хорошей вентиляции

Давайте немного углубимся в теорию. Принцип работы вентиляции в наших домах – естественный, а это значит, что загрязненный и отработанный воздух выходит из вентиляционных отверстий, расположенных на кухне и в санузле. Свежий же воздух заходит в наши квартиры через естественные неплотности в окнах. В наших старых, не всегда красивых, деревянных окнах были различные щели. Мы с ними боролись, но они нас побеждали, регулярно заставляя их заклеивать полосками бумаги. Но именно благодаря им, наша вентиляционная система работала как часы: один воздух выходил, уступая место чистому и свежему.

Что же происходит с вентиляцией после установки окон ПВХ? А ничего, нельзя что-то говорить о том, чего нет. В квартире не работает вентиляция, и опять это не самое страшное, на самом деле страшное появляется чуть позже. По прошествии небольшого времени, в жилище появляется повышенная влажность, которая является идеальным местом для размножения микроорганизмов, причем не только «добрых и хороших». Вместе с бактериями во влажном теплом помещении появляются грибы.

Не думайте, что по углам вашего жилища начнут дружным строем появляться шампиньоны. Ваше жилище превращается в настоящую грибную плантацию, но эти грибы – «маленькие убийцы», живущие на стенах и потолке, способные в считанные месяцы свалить здорового человека с тяжелейшей формой астмы или аллергии. Циркуляция воздуха в такой квартире нарушается и это приводит к резкому снижению содержания в нем кислорода и повышению уровня токсичных веществ.

Второй сценарий развития событий.

Допустим, что система вентиляции в квартире, после установки в него окон ПВХ и герметичных дверей с хорошим уплотнением, работает. Но так как притока воздуха нет, то остается в работе только естественная вытяжка, которая находится в туалете и на кухне. Вытяжка работает исправно и выкачивает воздух из помещений, но вакуума все равно не получится, так как одна из двух вытяжных систем попросту превратится в приточную. Чем это грозит? А практически ничем, кроме появления в квартире замечательных ароматов из соседских кухонь или туалетов, из системы которых и будет выкачиваться воздух.

http://www.youtube.com/watch?v=VDbXkfEmhtM   И все это из-за отсутствия воздухооборота, причиной которого стали прекрасные герметичные пластиковые окна. Не подумайте, мы никоим образом не предлагаем отказаться от действительно хороших окон ПВХ, к тому же благодаря их производству сохраняется лес, а он, как известно – это легкие планеты. Мы рассказали эти страшилки для того, чтобы вы поняли, что к замене своих деревянных окон на изделия ПВХ нужно подходить комплексно, т.е. сразу принимать меры по налаживанию вентиляции в условиях герметичности помещения.

Как сделать вентиляцию в герметичной квартире

Для осуществления этого проекта есть несколько вариантов: восстановить естественный приток воздуха или организовать принудительную вентиляцию в своем жилище. Но такой тип вентиляционной системы достаточно затратное мероприятие. Гораздо проще, быстрее и намного дешевле организовать естественную вентиляцию помещения одним из предложенных нами способов.

1. Проветривать квартиру.
2. Установить на ваши окна из ПВХ системы микропроветривания.
3. Организовать циркуляцию воздуха путем установки приточных клапанов.

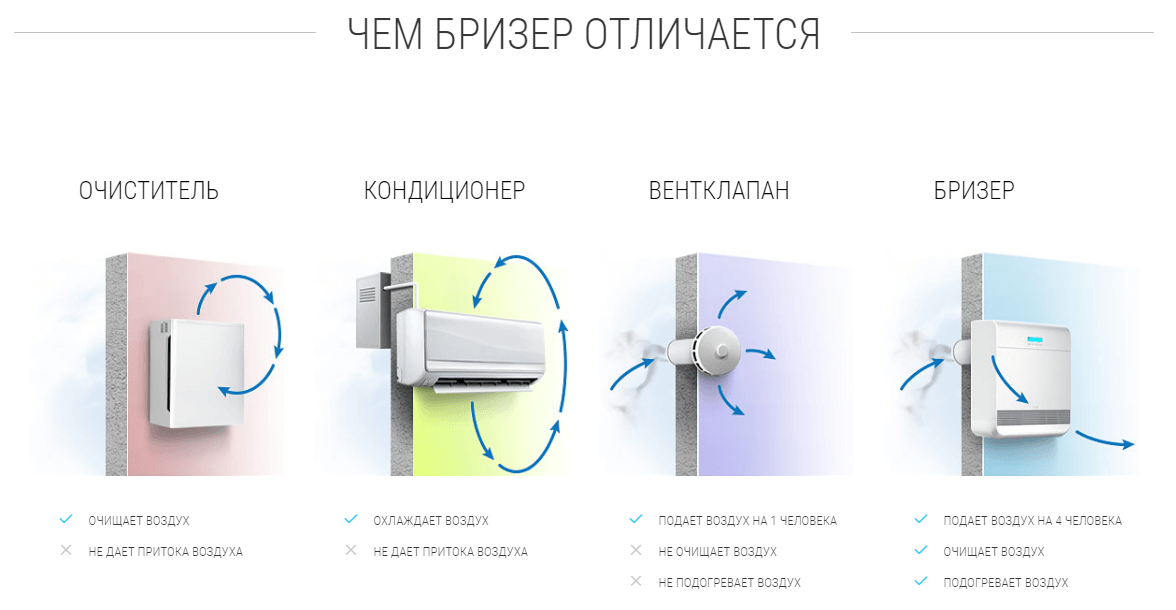

4. Установить в квартире компактную приточную вентиляцию.

Проветривание жилища Очень хорошая и не совсем действенная привычка для восстановления циркуляции воздуха в помещении. Хорошая она потому что при проветривании в помещение попадает кислород, и создается приток воздушных масс. Но почему не совсем действенная? Вместе с кислородом в квартиру попадают: выхлопные газы, продукты производств, пыль, с которой далеко не все хорошие воздушные фильтры справляются, уличный шум. И это все при хороших погодных условиях. Проветривание прекрасно как кратковременная мера для увеличения воздухооборота, и для закаливания организма. А еще это прекрасный метод самоуспокоения: « Я ведь проветриваю помещение, значит, я что-то делаю для улучшения микроклимата в жилище и своего здоровья!» Системы микропроветривания Микропроветривание – это разгерметизация металлопластикового окна методом установки на него специального клапана или приспособления, которое будет впускать с улицы слабый воздушный поток. Благодаря разнообразию таких устройств можно легко, а главное, без особых финансовых затрат организовать «естественные щели» в оконных проемах. Такие устройства еще хороши тем, что большинство из них можно установить своими силами, ни прибегая к помощи профессионалов.

Некоторые виды устройств, все же придется устанавливать не без помощи изготовителей оконных систем. Есть и более серьезные приборы, которые автоматически, при изменении показателей влажности или температуры внутри квартиры, или открываются, предоставляя воздуху свободно заходить в помещение, или закрываются, полностью перекрывая доступ воздуха в жилище. Система микропроветривания обеспечит достаточным притоком свежего воздуха ваше жилище, удалит лишнюю влагу из помещений и создаст хороший микроклимат в вашей квартире. Установка в квартиру приточных стеновых клапанов Замечательное и недорогое «средство» для создания притока воздуха. В стене сверлится отверстие определенного диаметра, а в него «имплантируется» приточный клапан.

• Выглядит он как пластиковый отрезок трубы, диаметром 5-6 см.
• Принцип его действия в том, что воздух через него свободно заходит в помещение, а выйти назад не может. Клапан обеспечивает регулировку потока воздуха, его фильтрацию от механических примесей.
• При установке его за отопительные приборы, т.е за батарею, приточный воздух будет еще ей и подогреваться. Ничего сложно и дорогого в этом нет, а польза есть, и еще какая.

Единственное « НО», их может понадобиться несколько для создания достаточного количества приточных воздушных потоков. Установка компактной приточной вентиляции Это один из самых современных и цивилизованных вариантов создания вентиляционной системы в вашей квартире. Она относится больше к принудительной вентиляции, но мы не могли не затронуть эту тему, ввиду ее сумасшедшей популярности. Компактная приточная вентиляция в квартире – это и приток и вытяжка воздуха в «одном флаконе». Причем непросто вентиляция, а с системой фильтрации и подогрева входящего воздуха без дополнительных энергозатрат. Как она действует? Этот агрегат, внешне похож на небольшой, довольно симпатичный ящик, который вешается на стену, внутри него располагается два вентилятора, воздушный фильтр, рекуператор, и блок управления всем этим «хозяйством».

Очень удобное приспособление, которое стоит некоторых денег на его покупку и установку. Даже при полностью неработающей системе вентиляции в вашей квартире, это устройство способно ее реализовать. Справедливости ради стоит заметить, что есть еще несколько вариантов решений проблем вентиляционной системы, таких как установка отдельной вентиляции с рекуператором или моноблочной системы, которая в автоматическом режиме обустраивает в жилище вентиляционную систему и систему кондиционирования. Но мы не стали углубляться в такие сложности, так как эти системы требуют серьезного инженерного подхода, расчетов, проекта и много денег. Цель этой статьи показать важность комплексного подхода к решению некоторых задач, а именно: установка пластиковых окон требует незамедлительного решения возможных проблем с вентиляцией.

Приточные клапаны в пластиковых окнах своими руками: как улучшить вентиляцию в квартире

7 августа, 2015. Прочитано 39396 раз(а)

Содержание

• 1 Приточные вентиляционные клапаны для улучшения микроклимата в помещении
  • 1. 1 Как устроить проветривание в пластиковых окнах
• 2 Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

С появлением пластиковых окон, многие люди оценили их достоинства. Практичные, удобные, красивые, они позволяют снизить уровень шума в квартире и избежать теплопотерь. Пластиковые окна стали обязательным атрибутом почти в каждом доме. Но, после установки пластиковых окон кроме положительных изменений, люди вскоре обнаруживают и некоторые побочные эффекты в виде недостаточной вентиляции помещения. Это создает нездоровый микроклимат в помещении: спертый воздух, повышенная влажность, явная нехватка кислорода, увеличение концентрации токсических веществ и микробов. В более неблагоприятных условиях это может привести к запотеванию окон и появлению плесени. Всё это происходит из-за того, что в силу своей герметичности, пластиковые окна становятся преградой для притока свежего воздуха в помещение. Именно поэтому имеет смысл установить приточный клапан в пластиковое окно для улучшения вентиляции.

Для чего нужна вентиляция помещения и как она устроена

Для нормального существования необходима циркуляция воздуха. В процессе жизнедеятельности живые организмы выделяют углекислый газ и влагу. Загрязненный воздух должен удаляться и взамен него поступать свежий, то есть необходима вентиляция. В практике домостроения циркуляция воздуха осуществляется системой приточно-вытяжной вентиляции. Тёплый загрязненный воздух поднимается вверх и удаляется через вентиляционные каналы, естественным путем или принудительно при установке вентилятора. Взамен удаленного воздуха, должен поступить чистый воздух снаружи. И этот приток в классическом жилищном строительстве называется «естественная приточная вентиляция», которая и осуществляется через окна и инфильтрацию воздуха через щели в деревянных рамах. Можно подумать, что слово «система» в данном случае не совсем уместно, так как какая ж это система из отверстия вентканала и щелей в деревянных окнах? Но это таки система, просто основана она на привычных, и потому незаметных нам, законах физики.

А система именно потому, что для того, что бы работала одна составляющая – удаление загрязненного воздуха, должна присутствовать другая – поступление чистого воздуха, иначе загрязненный воздух удаляться не будет. И наоборот, для того что бы чистый воздух в большем количестве поступал извне, необходимо обеспечить более эффективную систему вытяжной вентиляции (создать необходимую тягу). Окна с вентиляцией могут успешно выполнять эту функцию.

Как улучшить вентиляцию помещения

Вопрос улучшения вытяжной вентиляции можно улучшить простыми действиями. Для этого необходимо: достаточное сечение вентканала, его прочистка в случае загрязнения, установка вентилятора, соответствующего требуемым объёмам воздухообмена.

Для решения вопроса улучшения приточной вентиляции нужно организовать возможность воздуху постоянно поступать в помещение. Герметичные металлопластиковые окна препятствуют свободной фильтрации воздуха извне. Проветривать помещение возможно только путем открывания окон, что не всегда удобно и логично, ведь тогда как раз и не работают их основные достоинства металлопластиковых окон: снижение шума и энергосбережение. Часто проветривать зимой помещение тоже не удобно, т.к. это создает сквозняки и дискомфорт из-за потоков холодного воздуха, особенно если письменный стол или кровать расположены рядом с окном. Да и выхолаживать комнату за 5-10 минут, что б потом опять её прогревать, в наше время стремления к энергосбережению не разумно. Щелевое проветривание в откидных окнах тоже не всегда решение вопроса, т.к. это опять-таки разгерметизация окна.

Для подачи воздуха в помещение помимо традиционного проветривания путем открывания створки окна, разрабатываются различные системы вентиляции и приточные клапаны. Установка приточного клапана для проветривания – эффективный способ улучшения вентиляции помещения путем установки специальных окон с вентиляцией.

Приточные вентиляционные клапаны для улучшения микроклимата в помещении

Самые распространённые виды клапанов — стеновые и оконные. Стеновые клапаны бывают разных конструкций: от простых, защищенных решеткой снаружи и заглушкой внутри, до электрических с использованием вентиляторов, фильтров и подогрева воздуха. Они предназначены для более глобального решения вопроса приточной вентиляции, особенно это актуально там, где постоянно используются кондиционеры. В любом случае стеновой клапан в основе своей представляет сквозное отверстие в наружной стене, причем для эффективности диаметр отверстия должен быть достаточно внушительным, от 12-16 см.

Стеновой клапан

Толщина стен в современных домах не даёт возможности наружному воздуху успеть прогреться до комнатной температуры и нужны дополнительные мероприятия по его подогреву, т.к. через такое отверстие поток холодного воздуха очень ощутим. На самом деле эта идея уже давно использовалась при строительстве домов, но для лучшей её реализации входное наружное отверстие и выходное отверстие в помещение должны располагаться на разном уровне и закладывать их нужно ещё при строительстве дома. Ну а сейчас, прежде чем делать сквозное отверстие в стене, нужно к этому серьёзно подготовиться, изучить различные варианты и быть уверенным, что такое решение обосновано.

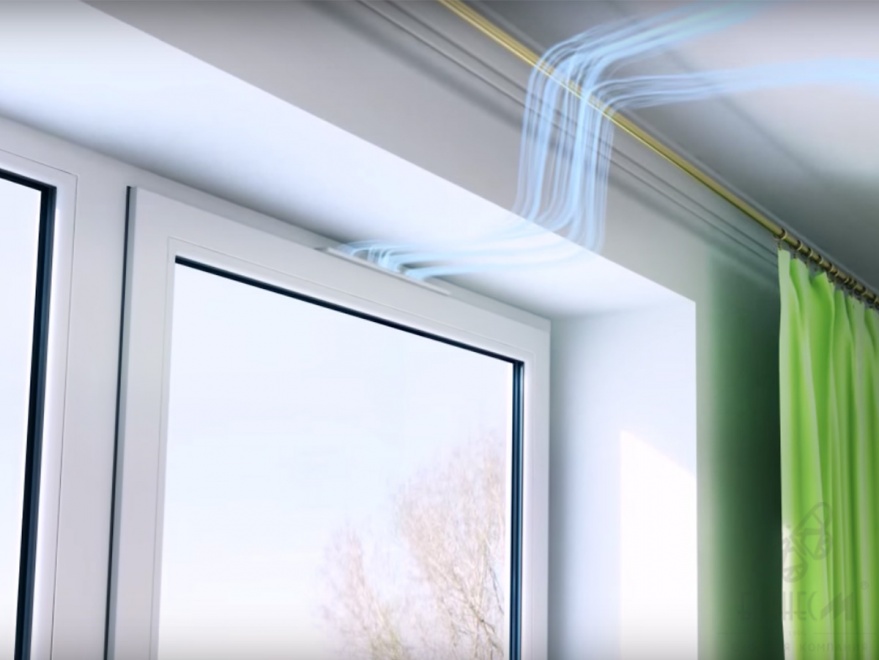

Другая разновидность – это оконные вентиляционные клапаны. Самое лучшее — позаботиться о вентиляции своего жилья ещё на этапе установки окон и сразу заказать их с системой проветривания. Но по различным причинам многие этого не делают, не смотря на то, что необходимость наличия клапанов для проветривания в металлопластиковых окнах уже указана в строительных нормативах. Далее в статье мы поговорим о том, как своими руками сделать клапан приточной вентиляции на пластиковых окнах.

Оконный вентиляционный клапан, устанавливаемый на оконную створку

Как устроить проветривание в пластиковых окнах

Обеспечить приточную вентиляцию в уже установленных пластиковых окнах помогут несложные и практичные в применении приточные клапаны, которые монтируются на раму и створку окна (получаются окна с вентиляцией). Они имеют небольшой размер и современный дизайн, так что они никак не повлияют на эстетику помещения, но помогут улучшить вентиляцию в доме. Самое главное, что они позволяют проветривать помещение круглосуточно без открывания окон. Их выпускают разные производители и, в зависимости от комплектации, они могут обеспечить достаточную степень шумозащиты и необходимый объем воздуха. Вентиляционные клапаны есть как с ручным управлением, так и автоматические, регулирующие поток воздуха по показаниям датчиков. Например один из самых популярных оконных клапанов АЭРЭКО работает по принципу гигрометра и регулирует расход воздуха в зависимости от относительной влажности в помещении: чем выше уровень влажности тем шире открывается створка проветривателя и больше воздуха попадает в помещение. Таким образом, не нужно постоянно открывать-закрывать клапан, но на случай необходимости предусмотрена возможность и ручной регулировки. Эти клапаны легко устанавливаются на окна. Возможно даже установить такой вентиляционный клапан самостоятельно, если есть опыт работы с лобзиком. Сам принцип установки не сложный, но нужны определенные навыки и поэтому для установки оконного клапана типа АЭРЭКО, требующего сверления профиля, лучше обратиться к специалистам.

Приточный клапан АЭРЭКО

Тем, кто предпочитает самолично контролировать процесс подачи воздуха через клапан, подойдет проветриватель типа Air-Box Comfort. Клапан устанавливается в притворе окна без фрезировки профиля, таким образом сохраняя его целостность.

И он обладает ещё одним замечательным достоинством — это легкая установка приточного клапана своими руками. Поэтому установка оконного клапана типа Air-Box Comfort является быстрым и доступным способом улучшения вентиляции помещения. Этот клапан подходит для всех видов пластиковых окон: распашных и откидных.

Приточный клапан Air-Box Comfort

Пошаговая инструкция по установке приточного вентиляционного клапана в пластиковое окно

Рассмотрим детальней процесс установки клапана. Установка не займет много времени и не потребует никаких особых навыков.

Для установки клапана для проветривания понадобятся:

• сам клапан в комплекте;
• канцелярский нож;
• отвертка или шуруповерт;
• линейка или заготовленный шаблон.

Все необходимые для монтажа клапана детали идут в комплекте. В комплект входит сам клапан длиной 35 сантиметров, один отрезок уплотнителя длиной 35см, два уплотнителя длиной по 16 см, три заглушки для крепления клапана, саморезы.

Шаг 1. Определение места установки клапана. Клапан для проветривания размещается на верху створки. Ориентировочно посередине створки отмечаем при помощи линейки (или приложив заготовленный шаблон длиной 35 см) место расположения клапана. В узких створках возможно придется сместиться в сторону, что б не попасть на фурнитуру окна.

Определяем место размещения клапана на створке

Шаг 2. Удаление типового уплотнителя между метками. Аккуратно ножом делаются с двух сторон надрезы и уплотнитель легко вынимается из паза.

Вынимаем уплотнитель из паза

Шаг 3. Установка крепежных дюбелей. В паз, в котором находился типовой уплотнитель, вставляются три крепежных дюбеля (более широкой стороной рубашки вниз). Они будут служить для крепления клапана на створке. Два дюбеля по краям и один по середине.

Установленные дюбели для крепления клапана

Шаг 4. Установка клапана. Для удобства фиксации клапана на створке, на клапан предварительно нанесен двухсторонний скотч. Со скотча снимается защитная пленка. Клапан при помощи скотча приклеивается в нужном положении.

Снятие защитной пленки двухстороннего скотча

Шаг 5. Крепление клапана к створке окна. Прикрепляем клапан к профилю при помощи саморезов, вкручивая их в установленные ранее дюбели через крепежные отверстия клапана. Теперь клапан надежно зафиксировани при помощи скотча и саморезов.

Закрепляем саморезами

Шаг 6. Вставляем новый уплотнитель. Взамен типового уплотнителя между креплениями клапана вставляем два уплотнителя по 160 мм, которые идут в комплекте. Клапан на сворке установлен.

Вставляем уплотнители длиной 160 мм

Шаг 7. Замена типового уплотнителя на раме. Для функционирования клапана нужен приток воздуха. Для этого необходимо заменить типовой уплотнитель на уплотнитель из комплекта. Отмечаем отрезок длиной 350 мм на раме строго напротив установленного клапана. Вырезаем имеющийся уплотнитель и на его место вставляем уплотнитель из комплекта.

Вставить новый уплотнитель в паз

Так теперь выглядит уплотнитель на раме. Замена типового уплотнителя на более узкий обеспечивает зазор между рамой и створкой через который поступает свежий воздух в помещение. При этом внесенные изменения никак не влияют на штатную работу створки окна.

Новый уплотнитель уже типового

Установка оконного клапана своими руками завершена. Теперь можно отрегулировать необходимый уровень притока воздуха при помощи движка. Крайнее правое положение полностью открывает шторку клапана и соответствует наибольшему потоку воздуха. Левое положение клапана закрывает клапан.

Регулировка воздушного потока движком

Самое крайнее левое положение движка (до щелчка) предназначено для обслуживания клапана и в повседневном применении не используется, закрывать окно при таком положении движка нельзя, т. к. это может привести к поломке клапана.

Вот и все правила установки и эксплуатации вентиляционного оконного клапана.

Полезное видео по окнам с вентиляцией.:

Рекомендуем вам еще:

плесень – Приток и вентиляция в квартире со всеми окнами на одну сторону

спросил 5 лет, 11 месяцев назад

Изменено 5 лет, 11 месяцев назад

Просмотрено 2к раз

Сдам 2х комнатную квартиру со всеми окнами на одну сторону(юг). Но меня беспокоит общая циркуляция воздуха в квартире и со временем проблемы с влажностью и плесенью.

Сильно ли затруднена вентиляция при таком расположении? Возможна ли модернизация системы вентиляции?

• Окна
• Плесень
• Вентиляция

В этом случае вы можете легко циркулировать воздух с помощью принудительной циркуляции / повышения давления, также известного как коробчатый вентилятор. Вентилятор в ванной и частично открытые окна в других комнатах обеспечат необходимую циркуляцию.

Раньше я использовал оконный вентилятор для всего дома (~ 200 долларов США) в квартире, в которой я жил много лет назад, который мог нагнетать 3560 кубических футов в минуту или, другими словами, достаточно, чтобы выпустить весь воздух во всей квартире менее чем за пять минут. . Я бы оставил кондиционер выключенным в течение дня и проветривал квартиру вечером, а не (или раньше) включал кондиционер ночью.

1

Воздух, вероятно, станет немного спертым без какого-либо вентилятора для циркуляции воздуха. Это может быть потолочный вентилятор или коробчатый вентилятор в окне, любой из них обеспечит хорошую циркуляцию воздуха. Плесень и влага не должны быть проблемой, кроме как в ванной, но там должен быть собственный вентилятор.

Что касается дооснащения системы вентиляции (кондиционирование?), конечно, можно. Нужно ли это, зависит от стоимости и количества необходимых усилий по сравнению с простым запуском коробочного вентилятора.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя адрес электронной почты и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

как сделать эффективную систему

Независимо от того, делается вентиляция в квартире своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.

Вы можете самостоятельно рассчитать необходимые объемы воздухообмена и выполнить большую часть работ, что приведет к значительной экономии средств. А как это сделать — подробно рассмотрим в этой статье.

А также разберем нюансы обустройства вытяжки и организации притока свежего воздуха.

Содержание статьи:

• Нормативные требования к вентиляции квартир
  • Правила расчета минимального воздухообмена
  • Как обеспечить циркуляцию воздуха?
• Создание условий для работы вытяжки
  • Проверка работы вентиляционной шахты
  • Установка вытяжных отверстий
• Управление притоком
  • Снижение герметичности оконных блоков Установка вентиляции стен
  • 0018
• Монтаж канальных систем воздухообмена
  • Основные правила проектирования воздуховодов
  • Особенности монтажа пластиковых коробов
• Выводы и полезное видео по теме

Т. к.1 Нормативные требования к вентиляции квартир 90 непосредственно влияет на качество жизни, проведены научные исследования по определению ее оптимальных параметров, результаты которых отражены в нормативных актах.

Основным документом, регламентирующим организацию вентиляции жилых помещений, является СП 54.13330.2016 «Здания жилые многоквартирные», актуальная редакция СНиП 31-01-2003 .

Правила расчета минимального воздухообмена

Минимальный объем воздуха для различных типов помещений можно рассчитать, используя данные таблицы 9.1. СП 54.13330.2016 .

В расчетах нельзя просто суммировать цифры. Для жилых помещений под воздухообменом понимают поступление воздуха извне и его отток в кухню, ванную и т. д., а для технических помещений – приток из жилых помещений и выпуск за пределы квартиры.

Следовательно, необходимо отдельно рассчитать необходимые объемы притока и отвода, чтобы в результате принять максимальное значение этих двух величин.

Есть одно предостережение. Проектировщик многоквартирного дома обязан рассчитать величину притока для расчета теплового баланса, а значение вытяжки для расчета параметров вентиляционных установок.

Жильцы квартир вправе по своему усмотрению осуществлять вентиляцию меньшей мощности, что в подавляющем большинстве случаев и происходит.

Пример расчета минимального объема воздухообмена для типовых квартир согласно требованиям СП 54.13330.2016. Необходимо провести для понимания необходимой мощности вентиляционных устройств

Самостоятельно определить объем воздухообмена с хорошей точностью можно только при использовании принудительной вентиляции.

Подробный расчет вентиляции с формулами и реальными примерами расчета для конкретных помещений мы рассмотрели в .

При естественной циркуляции воздуха необходимо обратить внимание на следующие показатели:

• избыточная влажность воздуха (можно измерить гигрометром) – выражается в появлении грибка на стенах и потолке, т. к. а также запотевание оконных стекол зимой;
• недостаток кислорода или избыток углекислого газа (можно измерить с помощью газоанализатора) – выражается в затруднении дыхания у всех людей, находящихся в квартире.

Если такие явления могут наблюдаться по всей квартире, то это означает отсутствие общей приточной или вытяжной вентиляции. Если они возникают в отдельных помещениях, то это свидетельствует о локальных проблемах воздухообмена, связанных с образованием зон застоя воздуха.

Современные комнатные газоанализаторы показывают содержание углекислого газа, температуру и относительную влажность – основные показатели микроклимата жилого помещения

Как обеспечить циркуляцию воздуха?

Согласно п. 9.6 и 9.7 СП 54.13330.2016 приток наружного воздуха должен быть обеспечен в жилые помещения и кухню, а вынос из кухонь, санузлов и уборных.

В этом случае недопустимо попадание воздуха из технических помещений в другие части квартиры. Его нужно вести прямо к вентиляционной шахте.

Таким образом, довольно легко составить схему движения воздуха в зависимости от планировки квартиры, когда в помещения с окнами он будет подаваться извне, а отток будет происходить в местах выхода вентиляционных шахт Выход.

Пример схемы движения воздуха в типовой квартире с двумя выходами в вентиляционные шахты, расположенные на кухне и в ванной

Движение воздуха между помещениями квартиры должно происходить при плотно закрытых дверях.

Для этого можно сделать следующее:

• установка специальных вентиляционных отверстий, представляющих собой обычные отверстия в дверях, закрытые специальными декоративными элементами;
• применение дверной коробки без порога, что позволяет оставлять зазор высотой 5-10 мм между полом и закрытой дверью;
• владельцы домашних кошек часто вынуждены устанавливать в межкомнатных дверях люки, которые одновременно служат и вентиляционным отверстием.

Порядок организации вентиляции в дверях из массива дерева, ДСП или МДФ достаточно прост. Для этого с помощью дрели или электролобзика вырежьте отверстия, в которые на клей будут посажены специальные кольца.

Либо можно сделать одно окно и закрыть его декоративной решеткой, которую необходимо прикрепить к двери саморезами.

Для того, чтобы вырезать вентиляционное отверстие в межкомнатной двери и закрыть его декоративной решеткой, вам понадобится только электролобзик и клеевой пистолет

Прорезать вентиляционные отверстия в пластиковой или стеклянной двери достаточно сложно. Для этого нужна сноровка и специальный инструмент, иначе велик риск повредить дверь, а также возможно получить серьезную травму.

Создание условий для работы вытяжки

При плохом воздухообмене невозможно создать в помещении положительный микроклимат. Поэтому в любом доме есть специальные вентиляционные шахты для оттока воздуха из квартир наружу.

Большинство работ, связанных с обеспечением исправного функционирования вытяжной вентиляции, можно выполнить самостоятельно без привлечения специалистов.

Проверка работы вентиляционной шахты

Поступление свежего воздуха в квартиру может происходить в разных местах, а удаление – через одно или два отверстия, ведущие в вентиляционные шахты. Поэтому по силе потока через них проще всего судить об интенсивности воздухообмена.

Для этого прикрепите лист обычной бумаги к вентиляционной решетке, полностью закрывая ее.

При нормальном потоке воздуха бумага прилипает к выпускному отверстию. В противном случае можно констатировать факт отсутствия нормального воздухообмена в квартире.

Небезопасно проверять тягу в вентиляционной шахте открытым пламенем. Накопившаяся пыль или утечка газа могут привести к пожару.

Чтобы выяснить основную причину плохой тяги, откройте окно или входную дверь, ближайшую к отверстию, и снова прикрепите лист к решетке.

В этом случае возможны два варианта:

• если бумага «прилипла» к решетке, это означает недостаточный приток воздуха при закрытых окнах;
• если поток остается настолько слабым, что не может удерживать бумагу, то проблема в вентиляционной шахте или в ответвлении, которое к ней ведет.

Если недостаток воздухообмена возник из-за проблем с вентиляционной шахтой, необходимо обратиться в управляющую организацию, ответственную за многоквартирный дом.

Галерея изображений

Фото

Это, пожалуй, самый простой, но небезопасный способ проверить тягу в шахте. В случае протечки там скапливается горючий газ, а пламя может вызвать взрыв

Еще один простой способ проверить тягу в вентиляции – поднести лист бумаги к вытяжному каналу. Если есть тяга, лист должен плотно прижиматься к решетке. Если этого не произошло – требуется очистка системы

Самый надежный способ проверки тяги – использование специальных приборов – анемометров. Такой прибор можно приобрести самостоятельно, либо вызвать специалиста, который проверит наличие тяги в вентиляционной шахте

Очень часто причиной плохой работы вентиляции является грязная решетка на вентиляционном канале. Во избежание проблем решетку необходимо регулярно очищать от скопившегося жира и грязи

Проверка вентиляции огнем

Проверка тяги бумажкой

Тест шахтного тягового инструмента

Грязная вентиляционная решетка

Несмотря на то, что их много советы в интернете по очистке шахты своими силами, это не нужно по следующим причинам:

• в загрязненной шахте много пыли, плесени и вредных микроорганизмов, поэтому работы по ее очистке проводятся на специальном оборудовании;
• даже при обнаружении засора его не получится сдуть бытовым феном или пылесосом, а при попытке пробить препятствие можно повредить шахтную коробку;
• в шахте могут обитать крысы, пауки, осы и другие живые организмы, конфликт с которыми для человека может принести ему неприятности;
• Самовольное изменение конфигурации шахты (например, расширение или удаление выхода) является административным правонарушением.

Управляющая организация обязана следить за состоянием вентиляции и незамедлительно устранять возникшие неполадки. Шахта является общедомовой собственностью, поэтому все работы должны выполняться за счет общих средств.

Очистка каналов вентиляционной шахты требует специальной подготовки, оборудования и оборудования. Со стороны квартиры данная процедура не может быть качественно реализована

На нашем сайте есть и другие статьи с подробными инструкциями по проверке вентиляции в квартире и отзывами о том, как устранить проблему:

Установка вытяжных отверстий

Отверстия, ведущие к вентиляционной шахте, закрыты специальным пластиком решетки, имеющие декоративное и функциональное назначение. Обычно в месте установки вставляются заглушки и затем конструкция монтируется на саморезы.

При облицовке стены можно приклеить легкую сетку силиконовым герметиком, минимизируя риск повреждения плитки.

При недостаточной скорости истечения при естественной циркуляции приобретается и устанавливается решетка со встроенным вентилятором лопастного (осевого) типа. Крепление такого устройства к стене необходимо производить только саморезами.

При покупке вентилятора следует обратить внимание на мощность, уровень шума и соответствие сечению вытяжного канала.

Если вентиляционное отверстие будет облицовано плиткой, кабель питания лучше кинуть заранее, даже если установка вентилятора не планируется. В противном случае тогда вам придется осуществлять внешнюю прокладку силового кабеля, что негативно скажется на дизайне помещения.

Поскольку нет необходимости в постоянной работе вентилятора, для него устанавливается отдельный выключатель. Схема подключения вентилятора к сети при включении лампы – популярный вариант для ванных комнат.

Есть более сложные варианты, когда включение происходит по таймеру или по показаниям датчиков влажности.

Рекомендуем ознакомиться с пошаговой инструкцией. .

Схема включения вентилятора одновременно с осветительными приборами элементарна. При наличии навыков электрика ее воплощение не составит труда

Любое отверстие, ведущее в вентиляционную шахту, должно быть установлено. Защищает помещение от изменения направления воздушных потоков и воздуха из шахты, что зачастую не соответствует санитарным нормам.

Реверс может возникать по следующим причинам:

• постепенное сокращение живого сечения шахтного канала в результате засорения;
• резкое уменьшение живого сечения шахтного канала в результате попадания постороннего предмета;
• увеличен приток воздуха из соседних квартир.

Обратный клапан можно установить отдельно, но проще приобрести его в комплекте с вентилятором и решеткой.

Фотогалерея

Фото

Самый популярный способ закрыть вентиляционное отверстие – установить на него пластиковую решетку.

Из-за постоянной повышенной влажности в ванной не всегда справляется естественная вентиляция. Поэтому рекомендуется дополнительно установить канальные вентиляторы

Для подключения кухонной вытяжки к вентиляции используются специальные решетки с отверстием, куда вставляется труба, идущая от вытяжки

Кроме вентиляционных решеток, выполняющих скорее декоративную функцию, на вентиляционном канале должен быть установлен обратный клапан, который предотвратит попадание воздуха из шахты в квартиру

Вентиляционные решетки

Установка канального вентилятора в ванная комната

Вытяжка на кухне

Клапан обратный для вентиляции

Приток свежего воздуха

Новейшие домостроительные технологии, а также активное использование пластиковых окон надежно защищают современное жилье от замерзания и сквозняков. Наряду с этим возникает проблема нехватки свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточная вентиляция в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах воздух поступает в помещения в основном через щели в оконных рамах. Поэтому организация прохода воздуха через элементы пластиковых окон и балконных дверей признана одной из распространенных способы создания достаточной приточной вентиляции.

Для окон оптимальное решение – установка при установке оконного блока.

Приточный клапан устанавливается в верхней части оконной рамы. Поступающий холодный воздух устремляется вниз и смешивается с более теплым воздухом помещения

Установка приточного клапана обсуждается на этапе заказа. Если окно уже установлено, то устройство воздухопропускания можно реализовать самостоятельно, однако процедура эта довольно трудоемкая и специфическая, именно поэтому ее лучше доверить профессионалам.

Также существует несколько методов уменьшения герметичности окна, основанных на частичном удалении уплотнителя:

• Уплотнительную часть сделать съемной, чтобы ее можно было поставить обратно в случае сильного ветра.
• В нижней части снаружи окна и в верхней внутри удалить мелкие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной рамой, нагреваться и выходить в помещение.

Однако это крайние меры: их нельзя часто использовать в зимний период из-за образования конденсата, его замерзания с образованием льда и выхода из строя механизма фиксации положения окна.

Фотогалерея

Фото

Ручной регулируемый клапан

Автоматический клапан на окно

Ручка приточного клапана

Приточный клапан для деревянного окна

Установка настенной вентиляции

С точки зрения простоты и эффективности вентиляции самостоятельный монтаж, лучшим решением будет установка настенного приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный стеновой клапан позволяет регулировать мощность воздушного потока и защищает дом от пыли и шума

Процедура установки настенного клапана следующая:

1. В стене необходимо просверлить отверстие с небольшим наклоном наружу. Для кирпичных стен подойдет обычная дрель, а вот для панельных домов придется использовать процедуру алмазного сверления. В этом случае целесообразно использовать пылесос с водосборным кольцом.
2. Вставьте воздуховод и надлежащим образом изолируйте его, иначе клапан может замерзнуть. В качестве материала может использоваться минеральная вата и пенополиуретан.
3. Прикрепите корпус клапана, отметьте точки крепления, просверлите отверстия и вставьте дюбели. Надев корпус, прикрутите его к стене.

Наконец, установите внешнюю решетку. Здесь необходимо соблюдать меры безопасности.

Фотогалерея

Фото

1 этап – разметка и сверление отверстий

2 этап – теплозвукоизоляция отверстия

3 этап – установка декоративных решеток

4 этап – установка клапанной головки

Рекомендуем также прочитать другую нашу статью, в которой описан пошаговый процесс. .

При выборе места установки клапана необходимо учитывать следующие моменты:

• простота и безопасность установки наружной решетки для квартир, расположенных не на первом этаже;
• правильное размещение внутренней головки клапана с точки зрения дизайна помещения;
• возможность подогрева поступающего воздуха от стационарных отопительных приборов.

Поэтому самым популярным местом для установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используйте клапаны со встроенными вентиляторами. Однако они требуют подачи электричества и издают некоторый шум, особенно слышный ночью.

Установка двух-трех устройств, обеспечивающих естественный приток воздуха, проще и дешевле, чем установка настенного приточного клапана с вентиляцией

Кроме приточного клапана, оснащенного вентилятором, можно подключить увлажнитель и для поддержания благоприятного микроклимата в жилом помещении комната.

Однако их необходимо грамотно вписать в дизайн помещения, так как вся конструкция будет занимать намного больше места, чем головка обычного устройства.

Монтаж канальных систем воздухообмена

При монтаже канальных систем вентиляции или вытяжек применяют специальные воздуховоды или гибкие гофрированные трубы.

Также нужны для перемещения воздуха из технических помещений на удаленный вход в вентиляционную шахту. Выполнить работы по монтажу такого воздуховода можно самостоятельно.

Основные правила проектирования воздуховодов

Для квартир нет необходимости использовать металлические вентиляционные воздуховоды, рассчитанные на прохождение воздуха с большими скоростями и работу при минусовых температурах. Пластиковые ящики просты в установке и легко вписываются в дизайн любого помещения.

Вы можете найти много предложений. различающиеся по цвету, площади сечения, форме, способу соединения секций и способу крепления к стенам и потолку.

Наличие большого количества фасонных элементов позволяет создать вентиляционный канал любой геометрии. Выбор между круглой и прямоугольной формой поперечного сечения с технической точки зрения не принципиален.

Площадь поперечного сечения следует выбирать такой, чтобы скорость потока не превышала 2 м/с. В противном случае в канале возникнут шумы, а увеличение сопротивления приведет к быстрому износу оборудования.

Размер пластикового вентканала для квартиры необходимо выбирать таким образом, чтобы расход воздуха при максимальной нагрузке составлял от 1 до 2 м/с

При проектировании геометрии воздуховода желательно минимизировать количество витков , сужения и переходы, увеличивающие аэродинамическое сопротивление движению потока, создают шум и накапливают отложения жира и пыли.

Особенности монтажа пластиковых коробов

Пластиковые детали вентиляционного канала имеют малый вес, поэтому при креплении не требуют специальных действий.

В зависимости от расположения монтаж осуществляется следующим образом:

1. Внутри шкафов элементы крепятся струбцинами к стенкам шкафа. В местах прохода через стены и перегородки вводят пенопласт или пенопластовые вставки для предотвращения дребезжания при работе системы.
2. Над шкафами элементы крепятся с помощью любых держателей и шурупов.
3. Конструкция крепится к стене и потолку с помощью специальных хомутов, которые можно приобрести для любого размера канала. Расстояние между креплениями должно быть не более 1 метра.

Сразу после монтажа вентиляционного канала, который впоследствии будет скрыт за натяжным или натяжным потолком, необходимо проверить его работу при максимально возможном расходе воздуха. Обнаруженные проблемы проще исправить сразу, пока доступ к системе затруднен.

Надежно закрепить элементы пластикового вентиляционного канала с помощью специальных хомутов достаточно просто. Стоят они не дорого, поэтому самостоятельные растворы

лучше не использовать Промазав стыки элементов силиконовым герметиком, можно получить дополнительную гарантию плотности конструкционных швов.

Для этих целей не обязательно использовать клей или составы типа «жидкие гвозди», так как в дальнейшем будет практически невозможно разобрать систему для обслуживания или изменения ее конфигурации.

Если разгерметизация все же произошла, и нет возможности демонтировать воздуховод для ее устранения, то в этом случае необходимо обмотать проблемный стык самоклеющейся лентой под цвет фасонных элементов.

Выводы и полезное видео по теме

Все этапы установки простейшего настенного приточного клапана:

Порядок обеспечения вентиляции через межкомнатные двери:

Сочетание естественной и принудительной вентиляции с тройником и обраткой клапан:

Проверку качества воздухообмена в квартире и большую часть работ, связанных с обеспечением нормальной циркуляции воздуха, можно выполнить самостоятельно.
