Содержание

Рекомендации по выбору вентиляции и кондиционирования для пекарни

Любому хлебопекарному предприятию свойственно выделение большого количества тепла от расстойных шкафов и печей. Помимо того, в пекарне воздух загрязняется компонентами жиров, дымовыми газами, сахарной и мучной пылью, продуктами брожения теста и смазочных материалов. Все эти составляющие микроклимата в сочетании с повышенной температурой на предприятии отрицательно влияют на здоровье сотрудников и оседают на агрегатах в виде пыли.

Кроме того, качество выпечки во многом зависит от биохимических, микробиологических и других внешних факторов.  Поэтому для создания благоприятных условий для изготовления хлебобулочных изделий необходим особый микроклимат. Санитарные нормы требуют определенных допустимых значений всех характеристик воздуха в помещении пекарни — температуры, воздухообмена, уровня загрязнения, запыленности, и относительной влажности.


Для соблюдения заданных величин всех этих параметров необходимо постоянно удалять загрязненный воздух, и создавать приток в пекарню чистого воздуха. В этом может помочь приточно-вытяжная вентиляционная система, так как она способна создать в пекарне наиболее комфортные условия работы. При этом данная система регулирует состав воздушных масс, и не способствует появлению сквозняков.

Как спроектировать систему вентиляции

Вентиляция должна рассчитываться с целью создания оптимальных метеоусловий в теплое и холодное время года в помещении. Расчеты должны проводиться в согласии с ГОСТ 12.1.005-88. Вначале проектирования необходимо рассчитать наибольшую кратность воздухообмена пекарни.

Для этого используются следующие факторы:

  • Объем заведения;
  • Наличие естественных источников вентиляции;
  • Количество тепла и влаги исходящих от печного оборудования, готовой выпечки, работников, электроосвещения, а также солнечной радиации;
  • Количество загрязняющих веществ;
  • Температура в пекарне должна быть не выше 26 °c летом, а в зимнее время — не ниже 16 °c;
  • Максимальная температура входящего воздуха должна лежать в пределах от – 35 °c до + 30 °c (для москвы).

После окончания расчетов определяется необходимая скорость, а также объем подаваемого наружного воздуха. С учетом полученных данных рассчитываются параметры воздуховодов (например, сечение).

Материал из которого будут сделаны воздуховоды (как правило, сталь или оцинкованный металл) выбирается для приточной вентиляции с учетом следующего:

  • Характеристики аспирации воздушных масс;
  • Агрессивность рабочей среды;
  • Нормы противопожарной безопасности.

Также, данные расчетов позволяют точно просчитать количество воздуха, которое необходимо будет удалять в единицу времени. Удаление воздуха лучше всего осуществлять при помощи общеобменных вытяжных устройств, а также местных зондов. Последние следует монтировать в непосредственной близости от печного оборудования, чтобы удалялись частички жира, гарь и лишнее тепло именно там, где они образуются.

Общеобменную вытяжную систему необходимо равномерно разместить по всей пекарне, что позволит исключить существование застойных зон, а также равномерно удалять загрязнения на предприятии.

Приток воздушных масс нужно равномерно распределить по всему периметру пекарни таким образом, чтобы они были сбалансированы с вытяжной системой.

Кроме того, при проектировании следует учитывать, что частота замещения воздуха должна составлять 2-3 раза в течение часа.


К ней также предъявляются следующие требования:

  • Легкодоступность для обслуживания;
  • Пригодность для ремонта;
  • Соответствие пожарным требованиям, а также нормам взрывобезопасности;
  • Обслуживание фильтров должно не составлять особого труда, чтобы его мог осуществлять рабочий персонал пекарни.

Также, работники могут производить контроль работы вентиляционных установок, а при поломке вызвать мастера сервисного центра.

Стоит ли отказываться от приточной вентиляции

Иногда принимается решение отказаться от приточной вентиляции на хлебопекарном предприятии. Многие руководствуются при этом экономической целесообразностью, и поэтому вместо приточных аппаратов дополнительно ставят вентиляционные решетки, а также осуществляют регулярное проветривание.

Однако этот вариант не подходит по следующим причинам:

  • Пекарни относятся к числу заведений, в которых чистота воздушных масс является одним из главных требований;
  • Подача воздуха таким способом противоречит нормативам дбн;
  • Существует риск, что зимой на предприятие будут постоянно поступать холодные воздушные массы, а это приведет к существенному снижению температуры.

Нормы и СНиП воздухообмена в пекарне

Проектирование системы охлаждения и очистки воздуха в пекарне выполняется с помощью комбинирования принудительной и естественной вентиляции с различными системами кондиционирования. Санитарно-гигиенические правила и БЖД требуют соблюдение чистоты при приготовлении хлебобулочных изделий. Поэтому, в системах вентиляции пекарен устанавливаются огнезащитные вентиляторы для вытяжных зонтов над печным оборудованием, а также противодымные вентиляционные установки.

Вентиляция пекарни

Оборудование и материалы

Здравствуйте, уважаемые читатели hlebinfo.

ru! Сегодня мы поговорим о системе вентиляции пекарни. Каждому владельцу предприятия нужно хорошо разбираться в этом вопросе.

Для чего нужна система вентиляции в пекарне?

Наличие надежной вентиляции является важнейшим условием нормальной работы хлебопекарного предприятия, поскольку в процессе производства хлеба воздух производственных помещений пекарни неизбежно загрязняется мучной, сахарной и др. пылью, продуктами брожения теста, дымовыми газами, а также компонентами, образующимися при высокотемпературном разложении органических веществ, смазочных материалов и т.д. Большинство из этих веществ способно оказать заметное негативное влияние на здоровье работников предприятия. Негативное воздействие на здоровье пекарей оказывает не только химическое, но и тепловое загрязнение воздуха, поскольку хлебопекарные печи и расстойные шкафы являются источниками интенсивного теплового излучения.

Для того чтобы содержание вредных компонентов в воздухе не превышало допустимый уровень, необходимо удалять из помещений загрязненный воздух и подавать вместо него чистый (наружный) воздух. Сохранение здоровья пекаря невозможно без создания в производственных помещениях условий, способствующих нормальной терморегуляции. Системы вентиляции способствуют обеспечению оптимальных (комфортных) для нормальной трудовой деятельности параметров температуры, влажности, скорости движения и состава воздуха.

Требования к системе вентиляции

Обустройство системы вентиляции пекарни должно базироваться на грамотном и всесторонне обоснованном проекте, основой которого является тщательный расчет общего объема воздуха, удаляемого из помещений различных типов. Проектируемые системы вентиляции и кондиционирования должны обеспечивать соблюдение нормативных требований по метеорологическим условиям и чистоте воздуха в различных зонах пекарни. В процессе своей работы системы вентиляции и кондиционирования не должны создавать сверхнормативную шумовую и вибрационную нагрузку.

Системы вентиляции должны быть полностью ремонтопригодными, а также взрыво- и пожаробезопасными.

Согласно СанПиН 2. 3.4.545-96, производственные, санитарно-бытовые и вспомогательные помещения хлебопекарного предприятия должны иметь приточно-вытяжную вентиляцию, отвечающую всем действующим правилам и нормам. Приточно-вытяжная вентиляция должна обеспечивать полное обновление воздуха в пекарнях 2-3 раза в час. В помещениях характеризующихся незначительными выделениями тепла (кладовые и склады сырья т.п.) можно предусматривать естественную однократную вытяжную вентиляцию. В соответствии с этими нормативами должно осуществляется проектирование мощности вентилирующих систем.

Устройство и эксплуатация вентиляции в пекарне

Перечислим наиболее важные параметры, которые необходимо взять за основу:

  • Наиболее эффективной системой воздухообмена считается приточно-вытяжная вентиляция канального исполнения, в которой воздух подается и удаляется благодаря работе вентиляторов. Канальная вентиляция базируется на наличии специальных воздуховодных каналов, по которым воздух перемещается от места его забора к месту удаления.
  • Эксплуатацию вентиляционных систем и уход за этими системами следует устанавливать согласно разработанным и утвержденным на каждом предприятии инструкциям. Ответственность за эксплуатацию и контроль вентиляторных установок возлагается на технический персонал предприятия.
  • Основные источники выделения пыли в помещениях пекарни (мукосейки, тестомесы, мешковыбивальные машины и др.) должны быть оборудованы устройствами аспирационной очистки воздуха (пылесосами и т.п.). Допустимое содержание нетоксичной мучной или сахарной пыли в производственной зоне пекарни составляет не более  6 мг на 1 куб. м. воздуха.
  • С целью защиты работников пекарни от горячих газов, попадающих в цех из открытых хлебопекарных печей, необходимо на уровне зоны дыхания устроить воздушное душирование. В зимний период температура душирующего воздуха должна составлять 17-19оС, скорость движения душирующего потока – 0,5-1,0 м/с.
  • В летний период оптимальные температурные параметры душирующего воздуха составляют 21-23оС при скорости движения 1-2 м/с.
  • Показатели микроклимата производственных, вспомогательных, административных и др. помещений предприятия должны соответствовать СанПиН 2.2.4.548-96.
  • Хлебопекарные печи и расстоечные шкафы должны быть оборудованы специальными вентиляционными системами, предназначенными для быстрого удаления выходящего из них горячего воздуха. Вытяжной зонт, оснащенный вытяжным вентилятором, устанавливают над дверью хлебопекарной печи.
  • Расположение локальных отсосов от хлебопекарных печей и шкафов проектируется в местах, предусмотренных конструкцией этих печей и шкафов. При проектировании и изготовлении локальных отсосов следует предусмотреть множество специфичных нюансов, без которых нормальная работа вентиляции невозможна.
  • Воздух, удаляемый общеобменной вентиляцией и местными отсосами от большинства видов технологического оборудования, специальной очистке не подвергается. Специальная очистка удаляемого воздуха предусматривается для технологического оборудования, являющегося источником мучной пыли.
    Для удаления из воздуха мучной пыли используются специальные аспирационные установки (пылесосы).
  • Для предотвращения возможности воспламенения горючих материалов (мучная, сахарная пыль и т.п.) горячие поверхности вентиляционного оборудования и воздуховодов от хлебопекарных печей в помещениях следует изолировать. Температура на поверхности изолированной конструкции должна быть не менее чем на 20% ниже температуры самовоспламенения горючих материалов.
  • Забор воздуха для приточной вентиляции должен производиться на высоте не менее 2 м от поверхности земли до нижней кромки воздухозаборного отверстия. Воздухозаборные устройства следует размещать в наименее загрязненной зоне, с учетом преимущественного направления ветра.
  • Приточная вентиляция должна быть снабжена фильтрами требуемого класса очистки, препятствующими попаданию загрязненного пылью воздуха в помещения пекарни. Необходимость очистки наружного воздуха от пыли в системах приточной вентиляции определяется в соответствии со СНиП 2.
    04.05-86.
  • Подачу приточного воздуха в рабочую зону пекарного цеха следует осуществлять типовыми воздухораспределителями.
  • Вентиляционная система пекарни должна быть автономной. Не разрешается встраивание приточно-вытяжной вентиляции пекарни в вентиляционные системы жилых домов (если пекарня пристроена к жилому дому).
  • Для обеспечения оптимальных условий работы в холодный и теплый периоды года при расчете вентиляции производственных помещений учитываются показатели выделения тепла и влаги  от технологического оборудования, солнечной радиации, людей, готовой продукции, электроосвещения (ГОСТ12.1.005-88).
  • При обустройстве вентиляционных систем пекарни предпочтение отдается высокопроизводительным жаропрочным радиальным крышным вентиляторам, монтируемым на крыше пекарни.

Мы рассмотрели основные вопросы, касающиеся вентиляции в пекарне. Свои вопросы и комментарии оставляйте ниже.





Внимание!

Фото к комментариям присылайте на hlebinfo@mail. ru

Для предотвращения спама, комментарии публикуются после проверки модератором.

Пока ждете ответа на комментарий, можете посмотреть рекламу!





Вентиляция пекарни

Вентиляция в хлебопекарне: основные требования к проектированию и устройству. Почему важно соблюдать требования к вентиляционной коммуникации.

Содержание

Зачем нужно устанавливать вентиляцию в горячий цех пекарни?

  1. Производственный процесс приводит к образованию большого количества мучной и сахарной пыли, продуктов брожения, жиров. Всё это попадает в окружающий воздух. Если в 1 куб м воздуха содержится более 7 мг пыли сахара или муки, такая атмосфера является токсичной и вредной для здоровья человека.
  2. Выпечка сопровождается выделением продуктов горения.
  3. Хлебопекарные печи во время использования выделяют большое количество тепла.

Причины загрязнения воздуха в пекарне:

  • выгрузка и транспортировка порошкообразных продуктов;
  • измельчение сырья;
  • просеивание продуктов;
  • перемешивание, взбивание теста, начинок и т. д.

Важная задача вентиляции пекарни – аспирация. Под аспирационными процессами понимается удаление продуктов производства из пространства и постоянное поступление взамен удалённых газов свежего воздуха.

Воздух в помещениях пекарни имеет повышенную температуру и содержит различные вещества. Где производится наиболее сильное температурное воздействие? К таким объектам относятся:

  • пространства размещения оборудования по выпечке и обжарке;
  • места изготовления начинок;
  • варочные и сушильные помещения;
  • тепловой пункт.

Стоит учитывать и влажностный режим, которые в ряде производственных зон имеет повышенные показатели. Это относится к помещениям стерилизации инвентаря, а также заготовки теста, варки, протирки.

Чтобы воздух в пекарне по содержанию соответствовал установленным нормам, необходимо обеспечивать постоянный отвод загрязнённых газов из помещения и «доставку» вместо него свежего, наружного воздуха. Система вентиляции позволяет решать задачи с обеспечением комфортной атмосферы на производстве для работников.

По существующим стандартам в помещении пекарни должны работать такая приточно-вытяжная система вентиляции, которая способна полностью обновлять воздух 8 раз в сутки (каждые 24 часа). В наиболее горячих зонах воздух должен сменяться полностью каждые 120—180 минут. Вспомогательные помещения (склады, кладовые и т. д.) могут оборудоваться только естественной вытяжной вентиляцией.

Наиболее эффективной и рекомендованной для пекарен системой обновления и очистки является – приточно-вытяжная система канального типа. Главное преимущество такой системы – регулируемое перемещение потоков воздуха нужного объёма с помощью вентиляторов.

Приточно-вытяжная вентиляционная система канального типа является наиболее эффективной для пекарных цехов

Особенности пекарни

Одним из распространенных направлений бизнеса в нашей стране являются пекарни. Производственные предприятия данного направления имеют ряд особенностей при разработке организации воздухообмена, так как выпечка мучных и хлебобулочных изделий приводит к:

  • избыткам и повышению уровня влажности от приготовленных изделий
  • тепловыделения от печей, плит

Хранение муки и другого сырья становятся источником образования различных элементов в воздухе

Устройство и особенности вентиляционных систем в пекарнях

Объёмы производства в пекарне оказывают влияние на тип оборудования и его количество. Основные же нормы, характеристики и принципы устройства вентиляции в пекарне однотипные и применяются ко всем заведениям.

Пекарня для организации производственных процессов должна иметь несколько помещений, каждое из которых обеспечивается вентиляцией в соответствии с уровнем загрязнения.

Так, помещения для персонала, склады могут оснащаться стандартной системой вентилирования, а площади, где расположено оборудование и производят горячую обработку сырья, требуют установки более серьёзного оборудования. Даже минипекарня должна иметь несколько помещений.

В пекарнях самыми «грязными» для воздуха являются помещения, где располагаются: тестоместное, мукосейное и мешковыбивальное оборудование. В таких местах оптимальным вариантом является установка дополнительных узлов аспирационной очистки и монтаж в систему вентиляции пылесосных установок.

Монтаж системы оборудования в пекарне должен производиться в строгом соответствии с разработанным проектом. Оптимальной системой для пекарни является приточно-вытяжная система с принудительным побуждением.

Особенности вентиляции в горячих цехах пекарен:

  • необходимость постоянного соблюдения чистоты с помощью дополнительной фильтрации воздуха, поступающего в помещение;
  • необходимость удаления из помещения воздуха, содержащего жиры;
  • приточный воздух должен подогреваться.

Все системы и оборудование должны отвечать санитарным нормам. Они должны соблюдать нормативные требования и стандарты по метеорологическим условиям и чистоте воздуха во всех производственных зонах.

Установленное оборудование не должно в процессе эксплуатации создавать чрезмерную шумовую и вибрационную нагрузку, выходящую за установленные соответствующими стандартами рамки. При проектировании и монтаже в обязательном порядке учитываются требованиям противопожарной защиты и взрывобезопасности.

Для защиты работников от горячих потоков воздуха от хлебопекарных печей на уровне 150—180 см от пола создаётся воздушное душирование. Своеобразный душ позволяет поддерживать благоприятную для дыхания температуру. Зимой она составляет 17—19 градусов при скорости потоков от 0,5 до 1 метра в секунду, а летом – 21—24 градуса (1—2 метра в секунду).

Воздушное душирование на уровне 150—180 см от пола защитит работников пекарного цеха от горячих потоков воздуха, исходящих от хлебопекарных печей

По используемым нормативам и стандартам рекомендуемый уровень скорости потоков в пекарне должен укладываться в следующие рамки:

  • 0,3—0,5 метра в секунду зимой;
  • 0,5—0,8 метра в секунду летом.

Максимальные показатели скорости допустимы для помещений, где производится обжарка и варка.

Уровень влажности имеет следующие показатели для отдельных помещений:

  1. Зона выпечки – 60%.
  2. Помещения подготовки сырья, варки, протирки – 70%.
  3. Зона обжарки – 50%.
  4. Помещение упаковки – 55%.

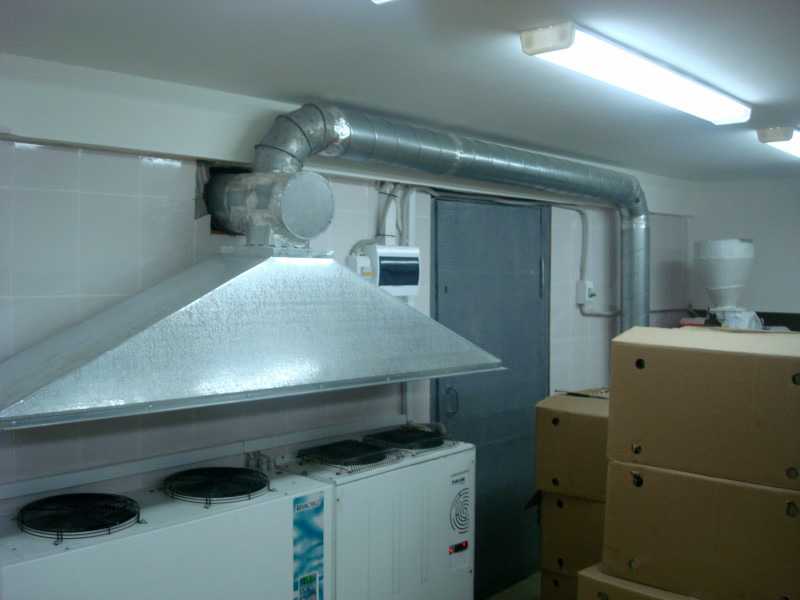

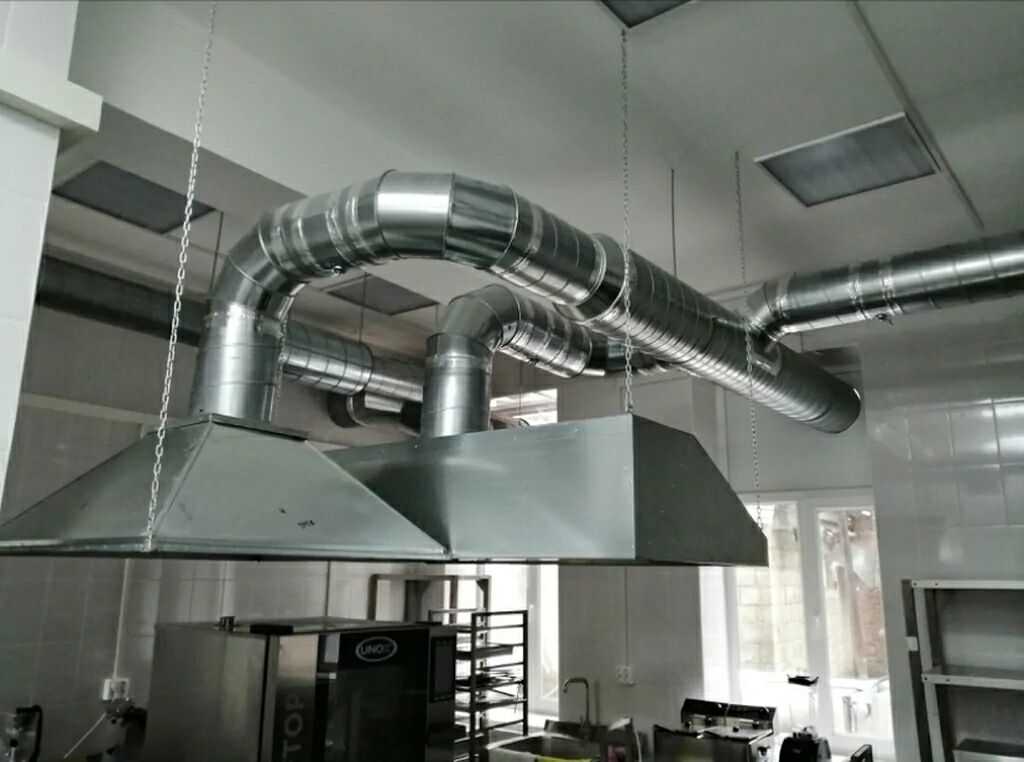

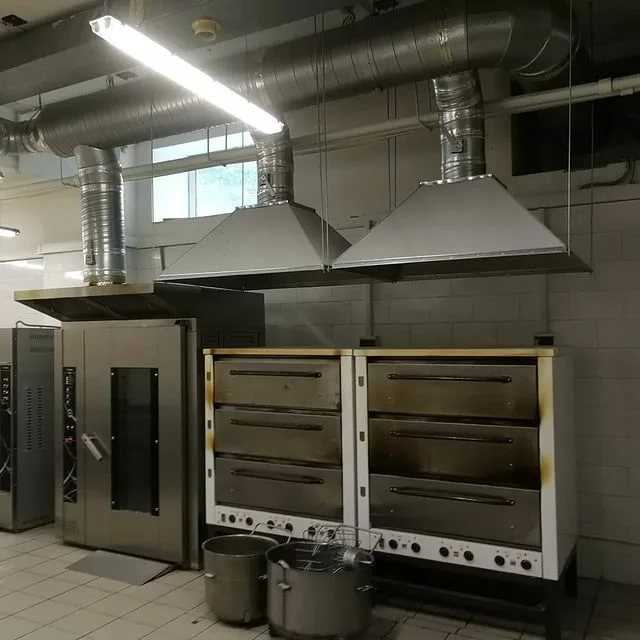

Вентиляционные зонты устанавливаются над дверцами хлебопекарных печей. Специальная очистка здесь не производится. Дополнительное очистное оборудование (пылесосы) устанавливается в местах концентрации пыли.

Для уменьшения издержек по оборудованию пекарен при строительстве часто используется эффективная технология горячего цинкования. Помещения сооружаются из высокопрочного металла, который отлично подходит для работы с «температурным» оборудованием. В таких условиях первостепенное значение в помещениях горячего цинкования приобретает система вентиляции.

Металлоконструкции позволяют быстро возводить помещения с нужными характеристиками для размещения оборудования. Возможности строения дают возможность без особых проблем монтировать вентиляцию горячего цеха.

Использование гальваники при монтаже пекарских горячих цехов позволяет существенно снижать издержки и повышать качество условий труда при использовании стандартных систем вентиляции.

Нормы и требования

При организации производства основным регламентирующим документом будут правила СНиП 2.04.05-91, где указаны технологические характеристики для систем вентиляции и кондиционирования. Требования жесткие и обязательны для выполнения, как юридическими лицами, так и индивидуальными предпринимателями. Заключаются они в следующем:

  • Контроль приточного подушного потока на предмет соответствия предельно допустимой концентрации (ПДК) в данном регионе;
  • В рабочей зоне состав воздуха не должен превышать 30% ПДК как в административных, так и в производственных помещениях;
  • Не допускается содержание частиц пыли размером 10 мкм и меньше в количестве до 30%;
  • Соответствие технологического оборудования поставленным задачам, в частности возможность функционирования в условиях пекарного производства.

Не допускается установка бытовых приборов и устройств общего назначения. На стадии проектирования указывается перечень возможного оборудования вентиляционных систем и возможные замены на разрешенные аналоги. Нормы регламентируют условия производства, воздухообмена, производительность устройств.

Вентиляция для пекарни в жилом доме

Конечно, открыть пекарню в жилом доме реально. Однако помните, что к вентиляции для пекарни в жилом доме будут очень жесткие требования. Для проведения работ (в том числе, по установке вентиляционной системы) вам придется получать согласие жильцов. Кроме того, полностью изолировать запах вряд ли получится, отсюда возможны жалобы. Если вы все же решились на это, помните, что все ваши системы должны быть обустроены независимо. Труба из вентиляции должна быть выведена на крышу.

Вентиляция для пекарни в жилом доме высотой 5 этажей

    • помещение должно располагатся на 1 этаже 5-этажного дома в спальном районе;
    • труба из пекарни должна подниматься по фасаду здания на крышу;
    • для проведения работ необходимо согласие большей части жильцов;
    • очень важно, чтобы загрязнения с производства никак не вредили жильцам.

Основные правила и нормы

При принятии решения о запуске домашней пекарни, следует знать о технических аспектах этого производства, и ознакомится с санитарными требованиями к отоплению и вентиляции хлебобулочного производства. Вот некоторые из них:

  • Температура на поверхности оборудования и других источниках тепловых выделений, должна быть не более 45°
  • В окнах предусматривают форточки для проветривания;
  • Содержание мучной пыли в воздухе не должно быть выше 2 мг на 1 кубический метр;
  • На рабочем месте необходимо запроектировать воздушное душирование, так чтобы струя была на высоте зоны дыхания сотрудника. Температура душирующего воздуха в зимнее время должна быть в пределах 17-19 градусов, а в летнее время 21-23 градуса.

Примечание: в проекте вентиляции предусматривают решения по организации воздушного душирования. Воздушный душ представляет собой устройство в местной приточной системе, которая подаёт сосредоточенный поток воздуха на работника. Таким образом обеспечиваются условия поддержания микроклимата в пределах норм по температуре, влажности и концентрации в воздухе вредных веществ.

Требования к системе вентиляции

Обустройство системы вентиляции пекарни должно базироваться на грамотном и всесторонне обоснованном проекте, основой которого является тщательный расчет общего объема воздуха, удаляемого из помещений различных типов. Проектируемые системы вентиляции и кондиционирования должны обеспечивать соблюдение нормативных требований по метеорологическим условиям и чистоте воздуха в различных зонах пекарни. В процессе своей работы системы вентиляции и кондиционирования не должны создавать сверхнормативную шумовую и вибрационную нагрузку.

Системы вентиляции должны быть полностью ремонтопригодными, а также взрыво- и пожаробезопасными.

Согласно СанПиН 2.3.4.545-96, производственные, санитарно-бытовые и вспомогательные помещения хлебопекарного предприятия должны иметь приточно-вытяжную вентиляцию, отвечающую всем действующим правилам и нормам. Приточно-вытяжная вентиляция должна обеспечивать полное обновление воздуха в пекарнях 2-3 раза в час. В помещениях характеризующихся незначительными выделениями тепла (кладовые и склады сырья т.п.) можно предусматривать естественную однократную вытяжную вентиляцию. В соответствии с этими нормативами должно осуществляется проектирование мощности вентилирующих систем.

Стоит ли отказываться от приточной вентиляции

Иногда принимается решение отказаться от приточной вентиляции на хлебопекарном предприятии. Многие руководствуются при этом экономической целесообразностью, и поэтому вместо приточных аппаратов дополнительно ставят вентиляционные решетки, а также осуществляют регулярное проветривание.

Однако этот вариант не подходит по следующим причинам:

  • Пекарни относятся к числу заведений, в которых чистота воздушных масс является одним из главных требований;
  • Подача воздуха таким способом противоречит нормативам дбн;
  • Существует риск, что зимой на предприятие будут постоянно поступать холодные воздушные массы, а это приведет к существенному снижению температуры.

Расчёт и проектирование вентиляции в цех

Какие характеристики и аспекты важны при подготовке проекта и расчете оборудования?

  1. Площадь помещения, материал стен, пола, потолка, наличие перегородок и т. д.
  2. Количество и наименование оборудования: печи, плиты, жаровни.
  3. Производимые объёмы продукции.
  4. Количество работающих людей.
  5. Температура и влажность.
  6. Уровень радиации.
  7. Характеристики и особенности системы электроосвещения.

Расчеты, которые нужно выполнить при проектировании вентиляции в пекарне:

  • какой объём нагретого воздуха требуется удалять;
  • какова температура и влажность на протяжении года;
  • какой уровень запылённости и загрязнения воздуха происходит в результате выполнения производственных процессов;
  • какой диаметр должны иметь воздуховоды;
  • какой размер должен быть у зонтов.

Сочетание высоких температур и концентраций воспламеняющейся мучной и сахарной пыли может привести к возгоранию или взрыву. Поэтому при проектировании системы вентиляции важным фактором является обеспечение разделения нагреваемых поверхностей от каналов прохождения потоков загрязнённого газа.

В местах концентрации воздуха, содержащего высокие концентрации пыли, температура должна поддерживаться на уровне, который ниже на 20% установленных показателей воспламенения содержащихся веществ (мучной и сахарной пыли, т. д.).

Особые требования предъявляются к внешним блокам, которые отвечают за функционирование приточной системы. Её элементы должны монтироваться на наименее загрязнённых участках здания (отсутствие парковой, труб, разгрузочных и погрузочных площадок и т. д.). Оптимальное место определяется с учётом наиболее частых направлений движения воздушных потоков. Забор свежих объёмов кислорода должен производиться на уровне не менее двух метров от поверхности.

Приток оборудуется фильтрами, которые способны обеспечить поступление внутрь цехов воздуха, очищенного от вредных веществ до нужного уровня. Пойдя фильтрацию, воздух распространяется и подаётся в помещения через специальную сеть распределителей.

Многие пекарни располагаются в многоквартирных жилых домах или рядом с ними. В таких случаях система вентиляции на производстве должны быть полностью автономной.

Если пекарня расположена в жилом доме, вентиляционная система должна быть полностью автономной

Запрещается объединять системы вентиляции или «врезаться» в существующую сеть, предназначенную для обеспечения жилых домов. Это относится и к мини пекарням в частных жилых домах.

Сегодня для оборудования пекарен используются специально разработанные системы вентиляции со встроенными рекуператорами. Для дополнительной очистки, создания благоприятного температурного и влажностного режима отдельные помещения и пространства оборудуются климатическими мультисплит и VRV/VRF системами, а также крышными кондиционерами.

Вентиляция для пекарни в нежилом помещении

Здесь все намного проще. Трубу можно вывести через техническое отверстие, установив фильтр. Если пекарни пристроена к жилому дому, способ вывода трубы будет зависеть от удаленности от окон жилых помещений.

Помните, что нормы могут меняться! Франшиза пекарни “Мамин Хлеб” поможет соблюсти требования и нормы СанПиНа, чтобы вентиляция в пекарне соответствовала всем требованиям.

Расчет и проектирование

Проектирование вентиляции пекарни подразумевает сбор и расчет данных о расположении объекта, его технических характеристиках. Проводятся расчеты производительности вентиляционных устройств, определяются места разводки воздуховодов, приточных установок, вентиляторов и других элементов.

На этапе проектных работ учитывают:

  • Площадь и объем пекарни
  • Количество тепловых печей, плит и другие
  • Объем выпускаемой продукции
  • Количество посетителей и сотрудников
  • Зонирование вентиляционной системы в зависимости от назначения помещения

Основные расчеты:

  • Производительность вентиляторов и приточных установок
  • Количество удаляемого воздуха
  • Количество поступаемого притока
  • Уровень загрязнений, выделяемых в ходе приготовления и других процессов
  • Диаметр воздуховодов
  • Акустический расчет

Необходимое оборудование

В большинстве случаев монтируется приточно-вытяжная вентиляция пекарни, поскольку именно эта схема гарантирует полное соблюдение условий производства. Разделяют два основных направления при организации системы. Первое — создание общеобменной вытяжки, необходимой для поддержания средних показателей, в второе — местные зонты, необходимые для решение локальных задач. Последние устанавливаются в непосредственной близости к источникам загрязнения, таким как печи, зоны замеса теста, выкладка начинок и кондитерских добавок.

Соблюдение санитарных требований обязывает собственника производства контролировать подачу качественного воздуха, так согласно нормам СанПиН 2.3.4.545096 обновляться он должен не менее 2-3 раз в час. Обычное проветривание и дополнительные вентиляционные решетки непосредственно в производственном помещении не могут гарантировать качественный состав притока, поскольку лишены приборов контроля. В пекарном производстве организуется принудительная подача воздушного потока, прошедшего необходимый маршрут, который оборудован фильтрами.

Монтаж вентиляции в пекарне

Установку выполняют профильные инженеры и монтажники, рассмотрим перечень работ:

  • Подготовка – инженер осматривает объект на предмет строительной подготовки: доступы к установке вентиляционного оборудования, прокладке воздуховодов, расположение отверстий и другие нюансы
  • Разметка и подготовка отверстий, прокладка воздуховодов и магистралей
  • В воздуховодах проделывают отверстия под вентиляционные декоративные решетки и диффузоры
  • Сборка, герметизация, утепление, монтаж воздуховодов и фитингов. Допустимая длина собранной конструкции составляет 6м
  • Монтаж вытяжных вентиляторов, приточных установок, вытяжных зонтов и местных отсосов
  • Приточно-вытяжные устройства монтируют на кронштейны с помощью крепежных элементов
  • Соединение вентиляционных элементов с системой воздуховодов
  • Монтаж декоративных решеток и диффузоров
  • Сборка щита управления – автоматы и провода, розетки
  • Монтаж автоматики
  • Запуск, тестирование и отладка

Другие публикации:

  • Вентиляция чистых помещений
  • Вентиляция серверной
  • Вентиляция стоматологии: воздухообмен в стоматологической клинике.
  • Система вентиляции аптеки

Правила монтажа

При установке системы следует учитывать перечень требований для хлебопекарных предприятий и кондитерских производств. Заключаются они в следующем:

  • Устройство вентиляции пекарне собирается из оборудования, разрешенного для использования в производствах продуктов питания;
  • Приточный воздух должен подогреваться при необходимости, особенно в зимнее время, поскольку поступление переохлажденных масс может нарушить технологические условия;
  • Удаление продуктов горения, возникающих при работе печей. Регламентировано допустимое содержание углекислого газа и жира в воздухе;
  • Ограничиваются скорости поток воздуха. 0, 3-0, 5 м/с зимой и 0, 5-0, 8 м/с летом;
  • Отдельно обеспечивается уровень влажности в помещения различного назначения от 50 до 70 %.

Над дверцами печей устанавливают вентиляционный зонт, который минимизирует перегрев воздушных масс в помещении. При формировании воздуховодов применяются материалы, обозначенные в проекте. Замена не допустима. Наиболее приемлемым по цене и качеству является оцинкованный металл. Нержавеющая сталь долговечнее, гигиеничнее и прочнее и при возможности отдельные элементы конструкции выполняются из нее. Однако высокая цена ограничивает широкое применение этого материала. Правильно спроектированная и смонтированная система вентиляции гарантирует впуск качественной продукции, отвечающей санитарным и потребительским требованиям. При этом здоровье работников не будет подвержено рискам опасных заболеваний вследствие высокой концентрации взвесей в воздухе.

Оценка статьи:

(

1

оценок, среднее:

5,00

из 5)

Загрузка…

Вентиляция пекарни Ссылка на основную публикацию

Вентиляция в пекарне (кондитерских цехов) в Москве: цена, нормы, проектирование, монтаж

Назначение помещения:

Пекарня

Вариант вентиляции:

ВытяжнаяПриточнаяПриточно-вытяжная

Площадь помещения, м2:

50 кв. м.100 кв. м.150 кв. м.200 кв. м.300 кв. м.

Монтаж вентиляции +0 ₽

30 000 ₽

-+Купить

При обращении в нашу компанию для заказа вентиляции в пекарню, наши менеджеры выясняют все потребности клиента, ориентируют по цене, согласовывают выезд на объект, делают итоговые расчёты.

Подробное описание

Тип оборудования Количество устраняемого потока
Камерная сушилка 2500 м³
Установка для мойки и сушки лотков 1500 м³
Шкаф для сушки лотков 200 м³
Моечные ванны 500 м³

Назначение помещенияПекарня
Вентиляционное оборудованиеДа
ВоздуховодыДа
ОтводыДа
ПереходыДа
ДиффузорыДа
Крепежные материалыДа
Декоративные решеткиДа
Регулятор скоростиДа
ГарантияДа
Вариант вентиляцииВытяжная

Вид оборудованияКол-во удаляемого воздуха, м³/час
Сушильная камера2300-2500
Оборудование для мойки и сушки1300-1500
Шкаф для сушки лотков200
Печь промышленная1200-1700
Печь полупромышленная550-950
