Мини приточно-вытяжные установки AVS | VERTRO

Преимущества

• Низкое потребление электроэнергии за счет применения высокоэффективных рабочих колес вентиляторов с назад загнутыми лопатками, установленными непосредственно на валу электродвигателя.
• Компактные габариты и небольшой вес.
• Эффективная теплоутилизация: регенерация до 85%, перекрестная рекуперация до 70%.
• Простой и удобный монтаж.
• Удобство в обслуживании.

Вентиляторы

Используется рабочее колесо с назад загнутыми лопатками, выполненные из оцинкованного стального листа. В качестве привода вентиляторов используются компактные асинхронные однофазные двигатели с внешним ротором (типоразмеры 400-1100) и трёхфазные асинхронные электродвигатели (типоразмеры 1600-3800).

Корпус

Тепло- и звукоизоляционные трёхслойные сэндвич-панели толщиной 35 мм. Съёмные сервисные панели. Алюминиевый прочный профиль каркаса секций, соединённый пластиковыми угловыми элементами, обеспечивающий жёсткую конструкцию установок.

Нагреватели

Электрический. Нагревательные элементы трубчатого типа изготовлены из нержавеющей стали и укреплены алюминиевыми распорками для предотвращения вибраций. Скорость потока воздуха через нагреватель должна быть не менее 1 м/с. Защита от перегрева двумя встроенными термостатами, гарантирующая безопасную и надежную работу электрических нагревателей.
Водяной. Поверхность теплообмена изготовлена из алюминиевых пластин и проходящих через них в шахматном порядке медных трубок. Типоразмеры 400-1600 — однорядные теплообменники, типоразмеры 2200-3800 — двухрядные.

Теплоутилизаторы

Тепловая энергия воздуха передается приточному воздуху через пластинчатый рекуператор или роторный регенератор. Поверхность теплообмена пластинчатого рекуператора образована пакетом алюминиевых пластин, между которыми происходит перекрёстное движение приточного и вытяжного воздуха. КПД рекуперации достигает 70%. Поверхность теплообмена роторного регенератора представляет собой вращающийся барабан из волнообразных алюминиевых лент, обеспечивающих высокоэффективную теплопередачу.

КПД рекуперации достигает 85%.

Фильтры

В приточных частях установки в качестве грубой очистки используется предфильтр G2, в качестве тонкой – кассетный фильтр F7. В вытяжной части – кассетный фильтр G3. Опционально имеется возможность установки кассетного угольного фильтра.

Автоматика

К установкам предлагается комплект автоматики (блоки управления, датчики и т.д.), обеспечивающий надёжную защиту, точную работу и гибкое управление.

Маркировка

AVS 700 – V – RC – E1,5 – UGF – R

AVS – тип установки
700 – типоразмер
V – Напольное исполнение с выбросом вверх, S – напольная выброс в стороны
RC – Тип теплоутилизатора (RC – пластинчатый рекуператор, RG – роторный регенератор)

E – Тип нагревателя, мощность (E – электрический, W – водяной, кВт)
UGF – Угольный фильтр (доп. опция)
R – для исполнения S: L – левая сторона обслуживания, R – правая сторона обслуживания

Технические характеристики

Типоразмер	Нагреватели электрические (с рекуператором / с регенератором)			Нагреватели водяные		Присоединительные размеры, мм
	Мощность, кВт	Ток, А (Напряжение, В)	Количество ступеней	Мощность, кВт	Подсоединение, дюйм
AVS 400	1 / 0,5	4,5  (1~220) / 2,3 (1~220)	1 / 1	2,88	1/2″	Ø200
AVS 400	1,5 / 1	6,8 (1~220) / 4,5 (1~220)	1 / 1	2,88	1/2″	Ø200
AVS 400	2,5 / 1,5	11,4 (1~220) / 6,8 (1~220)	1 / 1	2,88	1/2″	Ø200
AVS 700	1,5 / 1	6,8 (1~220) / 4,5 (1~220)	1 / 1	4,59	1/2″	Ø200
AVS 700	3 / 2	13,6 (1~220) / 9,1 (1~220)	1 / 1	4,59	1/2″	Ø200
AVS 700	6 / 3	9,1 / 3~380 / 13,6 (1~220)	1 / 1	4,59	1/2″	Ø200
AVS 1100	2 / 1,5	9,1 / (1~220) / 6,8 (1~220)	1 / 1	7,18	1/2″	Ø250
AVS 1100	4,5 / 3	6,8 (3~380) / 13,6 (1~220)	1 / 1	7,18	1/2″	Ø250
AVS 1100	7,5 / 4	11,4 (3~380) / 18,2 (1~220)	2 / 1	7,18	1/2″	Ø250
AVS 1600	4,5 / 3	6,8 (3~380) / 4,5 (3~380)	1 / 1	10,56	1/2″	Ø315
AVS 1600	7,5 / 6	11,4 (3~380) / 9,1 (3~380)	2 / 1	10,56	1/2″	Ø315
AVS 1600	10,5 / 9	15,9 (3~380) / 13,6 (3~380)	2 / 2	10,56	1/2″	Ø315
AVS 2200	4,5 / 3	6,8 (3~380) / 4,5 (3~380)	1 / 1	20	1/2″	500×250
AVS 2200	9 / 7,5	13,6 (3~380) / 11,4 (3~380)	2 / 2	20	1/2″	500×250
AVS 2200	13,5 / 10,5	20,5 (3~380) / 15,9 (3~380)	2 / 2	20	1/2″	500×250
AVS 2900	6 / 4,5	9,1 (3~380) / 6,8 (3~380)	1 / 1	27	1/2″	500×300
AVS 2900	12 / 9	18,2 (3~380) / 13,6 (3~380)	2 / 2	27	1/2″	500×300
AVS 2900	18 / 13,5	27,3 (3~380) / 20,5 (3~380)	3 / 2	27	1/2″	500×300
AVS 3800	9 / 6	13,6 (3~380) / 9,1 (3~380)	2 / 1	34	1/2″	600×300
AVS 3800	18 / 12	27,3 (3~380) / 18,2 (3~380)	3 / 2	34	1/2″	600×300
AVS 3800	25,5 / 18	38,6 (3~380) / 27,3 (3~380)	3 / 3	34	1/2″	600×300

Размеры и вес

Таблица AVS

0,1 Мб



Типоразмер	Выброс вверх				Выброс в стороны
	А, мм	В, мм	Н, мм	Вес, кг	А, мм	В, мм	Н, мм	Вес, кг
AVS 400	1075	526	875	115/120	1150/1020	526	606/671	90/100
AVS 400	1075	526	875	115/120	1150/1020	526	606/671	90/100
AVS 400	1075	526	875	115/120	1150/1020	526	606/671	90/100
AVS 700	1075	600	1002	135/140	1300/1100	601	711/692	105/115
AVS 700	1075	600	1002	135/140	1300/1100	601	711/692	105/115
AVS 700	1075	600	1002	135/140	1300/1100	601	711/692	105/115
AVS 1100	1250	676	1016	155/165	1536/1195	676	760/765	135/140
AVS 1100	1250	676	1016	155/165	1536/1195	676	760/765	135/140
AVS 1100	1250	676	1016	155/165	1536/1195	676	760/765	135/140
AVS 1600	1728/1580	726	1300/1066	190/210	1998/1650	726	981/898	190/200
AVS 1600	1728/1580	726	1300/1066	190/210	1998/1650	726	981/898	190/200
AVS 1600	1728/1580	726	1300/1066	190/210	1998/1650	726	981/898	190/200
AVS 2200	1870/1500	816	1440/1156	280/250	2070/1650	816	1121/898	240/250
AVS 2200	1870/1500	816	1440/1156	280/250	2070/1650	816	1121/898	240/250
AVS 2200	1870/1500	816	1440/1156	280/250	2070/1650	816	1121/898	240/250
AVS 2900	1960/1800	916	1440/1256	300/310	2500/1800	916	1121/952	310/290
AVS 2900	1960/1800	916	1440/1256	300/310	2500/1800	916	1121/952	310/290
AVS 2900	1960/1800	916	1440/1256	300/310	2500/1800	916	1121/952	310/290
AVS 3800	2006/1754	1016	1440/1356	320/330	2580/1860	1016	1121/1052	320/310
AVS 3800	2006/1754	1016	1440/1356	320/330	2580/1860	1016	1121/1052	320/310
AVS 3800	2006/1754	1016	1440/1356	320/330	2580/1860	1016	1121/1052	320/310



Графики (свободное давление)

Свободное давление (приточная часть)

Свободное давление (вытяжная часть)

Файлы для скачивания

AVS-S (выброс в стороны) Паспорт

0,79 Мб

AVS-V (выброс вверх) Паспорт

0,99 Мб

AVS Руководство по монтажу и эксплуатации

1,63 Мб

AVS Сертификат

0,28 Мб

Мини приточно-вытяжные установки AVS VERTRO

0,59 Мб

Vertro Kazakhstan (Вертро Казахстан), ТОО

Центральные секционные установки

ТОО «VERTRO KAZAKHSTAN» является официальным представителем «VERTRO» производитель оборудования для систем вентиляции и кондиционирования воздуха. Спектр продукции очень широк, от канального оборудования до центральных систем вентиляции (с расходом воздуха более_85_000м3ч).

Доставка: Оборудования для систем вентиляции кондиционирования воздуха Сроки доставки 60 дней

Центральные системы вентиляции и кондиционирования, воздушно-тепловые завесы, канальное оборудование для каналов прямоугольного сечения, канальное оборудование для каналов круглого сечения, Приточно-вытяжные установки, системы управления и элементы автоматики, системы холодоснабжения,   воздухоохладители ( водяные, фреоновые ), воздухонагреватели (водяные, электрические)

Детальное описание товара

Чиллеры с воздушным охлаждением конденсатора: Хладагент: R410A, R407C. Производительность: от 4,2 до 1400 кВт. Тип исполнения: – только охлаждение;

Чиллеры для работы с выносными конденсаторами:

Хладагент: R407C.
Производительность: от 4,7 до 1400 кВт.
Тип исполнения:
– только охлаждение
– только охлаждение, с баком-накопителем и насосом
– только охлаждение, особо малошумное исполнение
– охлаждение и нагрев
– охлаждение и нагрев, с баком-накопителем и насосом
– охлаждение и нагрев, особо малошумное исполнение.

Блоки управления Vertro UM / UMT используются для управления вентиляционной системой: – с водяным или электрическим воздухонагревателем – с водяным или фреоном

Особенности блоков управления UM / UMT:

Контроллер Danfoss MCX06D
Интерфейс пользователя на русском языке
Индикация аварий на дисплее контроллера в текстовом формате
Пластиковый корпус с прозрачной крышкой
Степень защиты корпуса при открытой крышке – IP40, при закрытой – IP65
Конструкция

Корпусы блоков управления UM / UMT выполнены из термостойкого пластика. Силовая часть расположена в одном корпусе с системой управления и защиты. Для предотвращения поражения электрическим током питание системы управления и защиты осуществляется через трансформатор 24VAC с гальванической развязкой от питающей сети. Блоки управления оснащены пластиковой прозрачной крышкой.

Контроллеры

Регулирующие функции блоков управления обеспечиваются применением:
– программируемого термостата TER-9 фирмы ELKO EP, который работает в режиме двухпозиционного регулятора. Управление и защита осуществляется при помощи релейных и логических схем.
– программируемым контроллером MCX06D фирмы Danfoss, который работает в режиме пропорционально-интегрального регулятора.
– программируемым контроллером MCX06D с дополнительным модулем EXC06E фирмы Danfoss, который работает в режиме пропорционально-интегрального регулятора.

Элементы автоматики

Автоматика для вентиляции:

Регулятор оборотов вентилятора (электронный/трансформаторный/частотный)
Устройство плавного пуска вентилятора
Реле защиты вентилятора
Датчик перепада давления
Датчик температуры воздуха (наружный/канальный/комнатный)
Датчик температур воды (накладной/погружной)
Капиллярный термостат
Привод воздушной заслонки (с возвратной пружиной/без возвратной пружины)
Трехходовой вентиль (клапан) с приводом
Циркуляционный насос

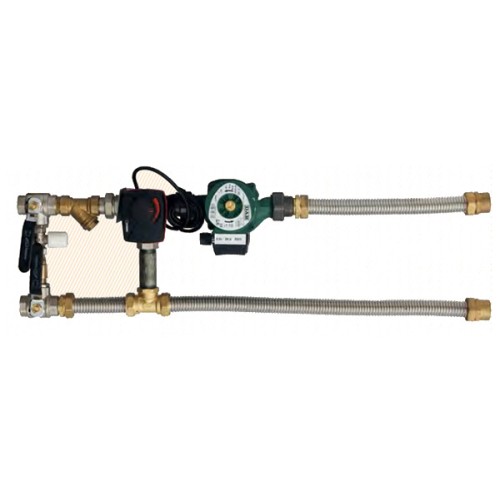

Узел обвязки калорифера (смесительный узел)
Пульт дистанционного управления

Приточно-вытяжные установки

Приточно-вытяжные установки (центральные кондиционеры) AV 1. 0 – AV 5.5 используются в системах вентиляции и кондиционирования воздуха для создания и поддержания

Прямоугольное канальное оборудование
(канальные вентиляторы Vertro и другие элементы):

Производительность до 14000 м3/ч
Корпус из оцинкованного стального листа (возможно изготовление в корпусе из нержавеющей стали AISI 304)
Секционное строение оборудования позволяет создать вентиляционную систему любой конфигурации (возможность распределения элементов по разным местам вентиляционной системы).
Все элементы легко встраиваются в прямоугольную систему воздуховодов и не требуют дополнительного места для размещения.
Широкая линейка прямоугольных канальных вентиляторов VP и VL позволяет легко подобрать необходимый вариант. Вентиляторы VP 100-50/63.4D и VL 100-50/40.2D обладают высокими аэродинамическими характеристиками, которые не достигаются канальными вентиляторами большинства конкурентов.
Длительный ресурс безотказной работы канальных вентиляторов (более 40 000 часов).
Надежная защита вентиляторов обеспечивается при помощи термоконтаков. Они позволяет точно отслеживать температуру обмоток двигателя.
Широкие возможности по регулированию производительности канальных прямоугольных вентиляторов. Можно изменять как величину питающего напряжения (трансформаторные, тиристорные, фазовые регуляторы), так и частоту (частотные регуляторы).
Монтаж канальных вентиляторов в любом положении.

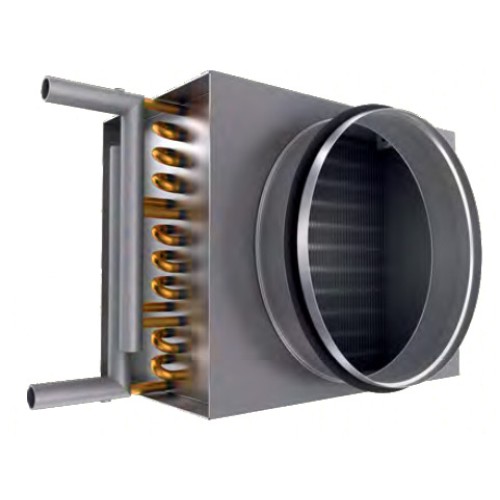

Эффективный медно-алюминиевый пластинчатый теплообменник в двухрядном или трехрядном исполнении.
Широкий диапазон мощностного ряда электрических воздухонагревателей (от 3 до 60 кВт).
В конструкции электрических воздухонагревателей предусмотрены защитные термостаты по перегреву воздуха и корпуса, что гарантирует безопасную и надежную работу.
Точное поддержание температуры приточного воздуха, сниженная нагрузка на электрическую сеть за счёт применения двух ступеней мощности для электрических воздухонагревателей (от 12 кВт).

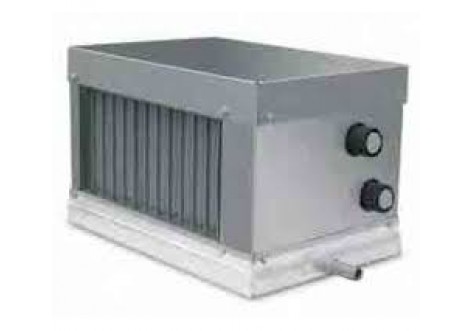

Все воздухохладители оснащаются высокоэффективными пластиковыми каплеуловителями и теплоизолированными поддонами с патрубками для отвода конденсата.
Эффективные пластинчатые рекуператоры (КПД теплоутилизации до 70%) позволяют значительно снизить затраты на обогрев воздуха.
Большой выбор типов воздушных фильтров (кассетные фильтры, карманные фильтры, карманные укороченные) со степенью очистки G3, F5, F7.
Высокие акустические характеристики шумоглушителей благодаря использованию негорючей базальтоволокнистой минеральной ваты. Для предотвращения выдувания частиц минераловаты кассеты обтянуты войлоком.
Воздушные регулирующие заслонки изготавливаются из алюминиевого профиля. Высокая герметичность между лопатками достигается за счёт резинового уплотнителя на каждой поворотной пластине. Отсутствие прямого металлического контакта между лопатками существенно уменьшает риск их примерзания друг к другу в зимний период. Квадратное поперечное сечение штока обеспечивает четкую фиксацию привода регулирующей заслонки, не допуская его прокручивания (что возможно на штоках с круглым сечением).
К любой приточно-вытяжной установке предлагается комплект автоматики (блоки управления, датчики, клапана, приводы и т. д.), обеспечивающий надежную защиту и управление.
