Современный подход к проектированию систем вентиляции и кондиционирования воздуха позволяет одновременно решать такие важные задачи, как обеспечение требуемых технологических и санитарно-гигиенических параметров воздушной среды в помещении, их автоматическую стабилизацию, местный и операторный контроль, а также своевременную сигнализацию и устранение аварийных ситуаций.


В данной статье мы ознакомимся с основными параметрами, влияющими на выбор оптимальной системы кондиционирования воздуха, а также типовыми схемами автоматизации вентиляции.

Теоретические основы проектирования оптимальной системы кондиционирования и вентиляции воздуха в помещении

Фундаментом оптимальной СКВ являются систематизированные исходные данные, которые, согласно существующей классификации, подразделяются на пять групп.
К первой относятся внешние и внутренние условия функционирования системы: конструкционно-компоновочные особенности объекта, обобщенные данные о внешних и внутренних параметрах воздуха, а также сведения о тепловой, влажностной и газовой нагрузках.
Во вторую группу входят ограничения, связанные с архитектурными особенностями здания, технологией производства и характером выделяющихся вредных веществ. Данные ограничения влияют на степень децентрализованности системы, в зависимости от чего применяют общеобменные или локальные приточные и вытяжные СКВ.


Третья, четвертая и пятая группы объединяют сведения о тепло- и хладоснабжении помещения. Источники теплоты подразделяются на естественные (солнечные энергия, геотермальные воды), искусственные (работающие на сжигаемом топливе или электроэнергии) и вторичные ( «отбросная теплота»). В качестве системы охлаждения также могут использоваться как естественные источники низкотемпературной воды, так и различные холодильные установки.
Кроме того, автоматизация вентиляционных установок здания производится с учетом экономичности и эффективности работы системы, а также ограничений, накладываемых отдельными ее элементами.

Автоматизация систем кондиционирования воздуха

В зависимости от функциональных требований, предъявляемых к СКВ, различают вентиляцию приточного, вытяжного и комбинированного типа.
Приточная вентиляционная система используется для подачи в помещение определенного количества воздуха заданной температуры, а вытяжная – для отвода отработанного воздуха.


Автоматизация климатических систем осуществляется с помощью систем регулирования и автоматизации СКВ, которые различают:
— По виду регулируемого параметра;
— По величине нормируемого отклонения параметра системы;
— По способу поддержания параметра;
— По закону управления;
— По числу контрольных точек;
— По виду используемой энергии.
Однако использование одного какого-либо типа автоматизации, как правило, не обеспечивает требуемого уровня быстродействия и экономичности работы системы, поэтому автоматизация вентсистем нового поколения осуществляется путем применения комбинированного способа изменения теплопроизводительности установки.

Автоматическое управление СКВ приточного типа

Автоматизация систем вентиляции и кондиционирования приточного типа осуществляется с помощью установки, обобщенная структурная схема которой изображена на рис.1.

Рис.1. Функциональная схема управления системой кондиционирования воздуха

На данной схеме приняты следующие сокращения:
SA1 – переключатель, с помощью которого осуществляется выбор ручного или автоматического способа управления системой.

SA2 – переключатель, определяющий зимний или летний режим работы системы.

М1 – приточный вентилятор, ручное управление которым осуществляется кнопками SB1 «Стоп» и SB2 «Пуск», а также исполнительными механизмами М2, М3 и М4. В автоматическом режиме работы включение камеры осуществляется кнопками SB3 «Стоп» и SB4 «Пуск» через промежуточные реле К1 и. К2. Включение и выключение электродвигателя вентилятора сигнализируется датчиком НL1 «Вентилятор включен».

Принцип работы данной системы заключается в регулируемой подаче в помещение приточного воздуха заданной температуры, постоянство которой поддерживается регулятором температуры Р2, снабженного термодатчиком ВК1.

Для зимнего режима работы предусмотрены также датчики температуры Р5 и Р6 обеспечивающие защиту системы от опасности замерзания, при возникновении которой пользователю подаются световой HL3 «Опасность замерзания» и звуковой НА сигналы.

В заключение следует отметить, что автоматизация вентиляционных систем нередко осуществляется также путем применения группы приточных систем, работающих параллельно для поддержания заданной температуры приточного воздуха.

Принципиальные и функциональные схемы проектирования систем автоматизации вентиляционного оборудования

Для проектировщиков, монтажников и строителей эксклюзивные условия на товары, работы и услуги. Звоните, договоримся!

  • New Новинки
  • Хит Хиты продаж
  • % Скидки

Производители

 Aquatherm

iCLIMATE

 Ladnis Gyr

2-VV

ACM

ACword

Aerial

Aerostar

Afriso

AIK

Все производители

Будьте в курсе!

Новости, обзоры и акции

  • Главная
  • |
  • Каталог товаров
  • |
  • Проектирование, монтаж, сервис инженерных систем
  • |
  • Автоматизация
  • |
  • Элементы и проектирование системы автоматизации вентиляционной установки
  • |
  • Принципиальные и функциональные схемы проектирования систем автоматизации вентиляционного оборудования
Принципиальные схемы автоматизации для вентиляционных установок приточного типа

Принципиальные схемы автоматизации для вентиляционных установок приточно-вытяжного типа

Принципиальные схемы автоматизации для вентиляционных установок приточного и вытяжного типа

Принципиальные схемы автоматизации для вентиляционных установок приточного и вытяжного типа с пластинчатым утилизатором тепла

Принципиальные схемы автоматизации для вентиляционных установок приточного и вытяжного типа с использованием промежуточного теплоносителя

Принципиальные и функциональные схемы систем автоматизации вентиляционного оборудования

Используя функциональность, которая упрощает работу системы, при этом сводя к минимуму необходимость человеческого вмешательства в процесс, важно не забывать о безопасности  использования оборудования и элементов системы.

В связи с этим аспектом, для организации корректной и безопасной работы системы автоматизации внтиляционной установки и правильного подключения устройств, каждый щит управления имеет в комплекте:

  • схемы подключения элементов навесного типа в системе автоматизации;
  • необходимые кабели всех типов, которые используются для подключения щита;
  • функциональную схему системы автоматизации, на которой отображаются подключения элементов автоматики, расположенных локально на объекте, на необходимые клеммы щита управления; клеммы нумеруются, и каждая из них отвечает за работу определенного элемента системы;
  • принципиальная (силовая) схема щита управления.

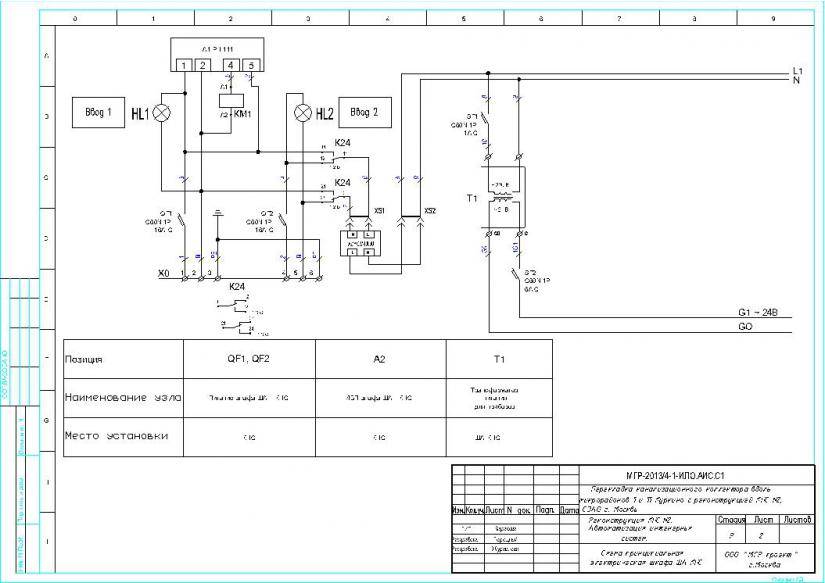

Принципиальная схема подключения силовой цепи

Функциональная схема системы автоматизации

При разработке функциональной схемы учитываются потребности заказчика касательно набора выполняемых функций системы. Относительно проекта подбитается необходимое оборудование и элементы системы автоматизации. Исходя из набора функций системы и необходимых параметров ее работы, индивидуально формируются и компонируются блоки управления. Блоки управления, скомпонированные непосредственно под потребности заказчика, позволяют максимально оптимизировать выполнение конкретной необходимой задачи.

При этом разработчиком системы автоматизации предоставляются функциональная и принципиальная схемы подключения элементов системы автоматизации управления вентиляционной установкой.

Принципиальная схема системы автоматизации позволяет спроектировать расположение элементов системы, учитывая их технические особенности. Поектирование принципиальной схемы автоматизации – один из важных моментов, параллельно с выбором основных элементов системы.

Схема создается с учетом особенностей оборудования и его эксплуатации для обеспечения, в первую очередь, безопасности системы, а так же ее безотказной и слаженной работы.
