Воздуховоды для вентиляции: виды, различия, особенности монтажа

Вентиляционные каналы отвечают за циркуляцию свежего воздуха в зданиях. Планируя обустройство системы вентиляции, стоит уделить особое внимание выбору воздуховодов — от этого зависит технология монтажа, экономичность и надежность комплекса. Не знаете, какие вентиляционные каналы подойдут лучше и почему? Мы поможем вам в этом вопросе. В статье представлена подробная классификация различных типов вентканалов, обозначена специфика их использования и монтажа.

Что такое воздуховод?

Воздуховоды — «кровеносные сосуды» вентиляционной сети. На профессиональном сленге их также называют вентиляционными каналами, «рукавами», магистральной сетью вентсистемы. Именно благодаря им свежий воздух поступает в помещение, а отработанный — удаляется. В зависимости от выполняемых задач устройства могут отличаться по конструкции, параметрам, материалу изготовления и другим характеристикам. Воздуховоды применяются при монтаже вентиляционной системы в жилых домах, в промышленных и коммерческих помещениях, а также в зданиях общественного назначения. Зачастую в одной сети используют несколько типов воздуховодов, которые образуют сложную сеть с различными ответвлениями.

Основные виды и отличия

Вентиляционный канал — это элемент, который можно классифицировать двумя способами. Первое деление касается его формы. Различают три типа вентиляционных каналов:

Прямоугольные. Их чаще всего используются в промышленных, производственных или бытовых помещениях. Изделия отличаются компактными габаритами и способны пропускать большой воздушный поток;
Круглые. Являются наиболее распространенным типом воздуховодов в жилищном строительстве. Просты в установке, но требуют тщательной теплоизоляции при монтаже. Круглые вентиляционные каналы из пластика отличаются небольшим диаметром, что упрощает задачу монтажа во встроенных каналах;
Овальные. Компромисс между прямоугольными и круглыми вентиляционными каналами. Они требуют гораздо меньшей изоляции и отличаются большей пропускной способностью, чем круглые воздуховоды.

Также вентканалы классифицируются по виду материала, из которого они выполнены:

жесткие воздуховоды чаще всего изготавливаются из стали и цинка. Как правило, они используются в промышленных зданиях, реже — в жилищном строительстве. Их рекомендуют из-за их высокой прочности и устойчивости к различным механическим факторам. Недостатком является слабая звукоизоляция. Ее уровень следует повышать за счет использования различных типов глушителей;
полужесткие вентканалы занимают промежуточное положение между жесткой и гибкой конструкцией. Они органично сочетают в себе эластичность гибких конструкций с высокой прочностью жестких воздуховодов. Полужесткие вентканалы дешевле жестких аналогов и их проще монтировать. Имеют следующий недостаток: после однократного растяжения повторно не сжимаются и не возвращают прежнюю форму;
гибкие изготавливаются из алюминиевой фольги толщиной от 45 до 70 микрон, армированной спирально намотанной стальной проволокой. Пластик в основном используется для изготовления фурнитуры и других элементов, входящих в систему вентиляции.

Долгое время при установке вентиляции отдавали предпочтение гибким и жестким каналам. На сегодняшний день все большую популярность приобретают системы на основе гибких пластиковых воздуховодов небольшого сечения.

Особенности изготовления воздуховодов

По конструктивному исполнению вентиляционные компоненты можно разделить на следующие категории:

прямошовные изделия выполняются из стального листа стали толщиной 0,55-1,2 мм и длиной 1,25 м. Могут быть круглыми и прямоугольными. В последнем случае шов размещается на сгибе, чем обеспечивается добавочная жесткость конструкции;
спирально-сварные воздуховоды изготавливаются из стальных лент с антикоррозийным покрытием. Имеют толщину от 0,8 до 2,2 миллиметров и длину без ограничений. Поскольку сварка стыков производится внахлест, изделия имеют прочный шов;

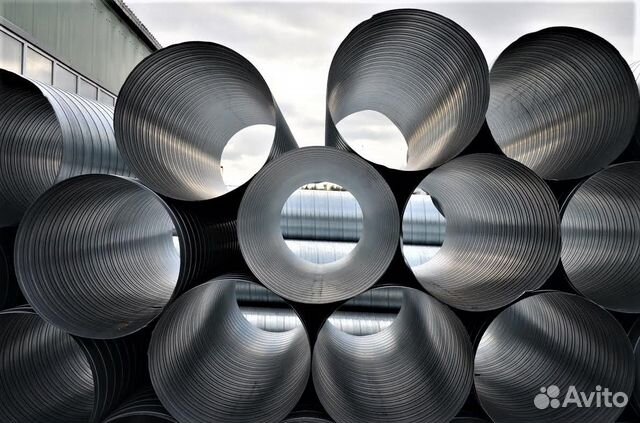

спирально-навивные обладают способностью равномерно распределять воздушные массы, передвигающиеся с высокой скоростью. Их используют при прокладке приточно-вытяжной вентиляции при строительстве промышленных, коммерческих и крупных жилых объектов. Чаще всего их производят из оцинкованных стальных лент, которые имеют толщину 0,5-1 мм, ширину около 130 мм и произвольную длину. Могут навиваться в ленту либо в кольцо. Последний вариант считается более качественным, но и более дорогим.

Спирально-навивной воздуховод считается самым эффективным.

Особенности монтажа для каждого типа воздуховодов

Схема прокладки вентканалов должна содержать минимум соединений. Монтаж элементов выполняется двумя способами:

фланцевое соединение. Детали с фланцами, расположенными по краям, скрепляют саморезами или заклепками, расположенными на расстоянии 20 см друг от друга. Для большей прочности швы можно заваривать. Для герметизации необходимо уплотнять резиновыми прокладками;
бесфланцевый метод заключается в соединении деталей ребром жесткости из металлических полос. Этот способ считается более экономичным, так как позволяет быстро собрать конструкцию с минимальным использованием дополнительных элементов.

Монтаж жестких воздуховодов производят в следующей последовательности:

Система делится на несколько блоков. Длина каждого не более 15 метров.
На всех участках размечаются места крепления.
В этих локациях просверливают отверстия необходимого диаметра.
К ним прикреплены винты. Стыки обрабатываются специальным скотчем или герметиком.
Выполняется сборка соединительных элементов и вентканалов в одно устройство, которая фиксируется хомутами и другими деталями.
Сборную конструкцию поднимают и подвешивают на подставке или другом оборудовании.
Элемент подключается к ранее выполненному вентиляционному участку, при этом стыки обязательно должны быть заделаны по диаметру.

Сборка системы из гибких или полужестких элементов несколько проще, так как в этом случае проще делать изгибы. Важно не забыть тщательно заклеить швы. Основные моменты:

при размещении канала следует избегать его близости к системам отопления;
радиус изгиба должен соответствовать двойному диаметру канала или превышать его;
крепление секций осуществляется с помощью пластиковых хомутов, фольгированной ленты, подвесок, хомутов;
все соединения должны быть тщательно загерметизированы;
при прокладке системы через стену нужно использовать специальные переходники — гильзы.

Монтаж воздуховодов может производиться как с утеплителем, так и без него. Теплоизоляция предотвращает образование конденсата в подающих магистралях, поэтому ее рекомендуется использовать при прокладке элементов вентиляции в неотапливаемых помещениях или на открытом воздухе.

Если канал установлен в комнате, где важно снизить уровень шума (офисе, спальне, детской), то стоит подумать о звукоизоляции. Хороший эффект достигается за счет использования каналов с большой толщиной стенки, а также обертывания элементов конструкции звукопоглощающими материалами.

Виды соединений воздуховодов

Согласно нормативным документам (СНиП 41-01-2003 и МГСН 3.01.01) круглые швеллеры из оцинкованной стали изготавливаются диаметром 100, 125, 140, 160, 180, 200, 225, 250-2000 мм. Параметры прямоугольных элементов колеблются от 100 до 3200 мм.

В одной системе вентиляции можно использовать детали с разной конфигурацией и параметрами. Для их соединения используются всевозможные элементы: тройники, отводы, переходники.

Чтобы правильно выбрать размер изделия, необходимо знать расчетное значение скорости воздуха. В помещениях с естественной вентиляцией этот показатель не должен превышать 1 м/с, с принудительной — 3-5 м/с. Для каждого объекта нужно рассчитать количество подаваемого воздуха. При расчете необходимо ориентироваться на нормативную документацию — СНиП 41-01-2003 и МГСН 3.01.01.

Основные ошибки при монтаже воздуховодов

Монтаж установки без профессиональной технической документации чреват последствиями: система может работать неэффективно и не обеспечивать качественного воздухообмена.

Основные ошибки:

Монтаж системы без проекта. Проектная документация, подготовленная с учетом технических требований и параметров помещения гарантирует корректную и долгосрочную работу системы воздухообмена без лишних затрат на реконструкцию.
Непрофессиональная установка вентиляционных каналов. Воздуховоды должны быть устроены как можно проще, без резких изгибов. Соединения должны быть плотными и прочными, чтобы избежать потерь тепла.
Вентиляционные решетки установлены слишком низко. Элементы должны располагаться на расстоянии не более 15 см от потолка, где скапливается большинство загрязнителей воздуха.
Неправильно подобранные диаметры воздуховодов. При установке вентканалов их диаметр должен уменьшаться по мере удаления от вентилятора, рекуператора или приточно-вытяжной установки. По этой причине диаметр вторичных каналов должен быть меньше диаметра основных.

Подробнее об этих и других ошибках монтажа вентсистем.

Монтаж вентиляции лучше всего производить на основании профессиональной технической документации, в которой будут учтены:

достаточное количество свежего воздуха и его эффективный обменом между помещениями;
оптимальное распределение точек притока и оттока;
устройство сети вентиляционных каналов, адаптированных к техническому помещению;
размещение приточно-вытяжной установки в наиболее подходящей локации;
сведение к минимуму гравитационных вентиляционных отверстий, вызывающих нежелательные потери энергии.

При правильном монтаже и эксплуатации система способна прослужить долгие годы. Оптимально, если установка основана на компонентах с хорошими антистатическими, антибактериальными и противогрибковыми свойствами, не пачкается, не ржавеет и не ухудшает свои параметры со временем.

На что обращать внимание при выборе воздуховодов?

Воздуховоды могут монтироваться снаружи или внутри опорной поверхности:

внешние вентканалы прокладываются по фасадам. Отличаются гибкой схемой монтажа и простотой обслуживания. Систему можно доработать или расширить в любой момент. Минусы: потребность в теплоизоляции, уязвимость ко внешним факторам, нарушение эстетики фасада;
встроенные «погружают» в опорную поверхность – стену, плиту перекрытия, балку, шахту. Основные достоинства этого решения — максимальная прочность и компактность конструкции. Канал не занимает место внутри помещения, экономя полезное пространство. Недостаток — заложить их можно на этапе строительства. Сложно модифицировать в дальнейшем. Трудно обслуживать.

В ряде случаев систему вентиляции оборудуют внешними и внутренними воздуховодами, пользуясь преимуществами первого и второго варианта. Такая схема упрощает расчет воздуховодов, предоставляя возможность перестроить систему под любые «правила» воздухообмена.

Заключение

Профессиональный монтаж вентиляционного оборудования на промышленном или коммерческом объекте — гарантия качественный реализации проекта и безупречной работы системы. Выбор надежного подрядчика при монтаже инженерных коммуникаций — залог качества работ, экономия денег и нервов. Нужна помощь в проектировании, подборе и монтаже систем воздухообмена? Обращайтесь к специалистам нашей компании по телефону горячей +7 (495) 055-72-55 или закажите бесплатную консультацию, заполнив форму обратной связи на сайте. Мы всегда готовы помочь и проконсультировать по самым сложным вопросам!

виды, назначение, размеры, особенности монтажа

Поддержание комфортного микроклимата внутри помещения невозможно без циркуляции воздушных масс. Для решения этой задачи здания оснащают вентиляционными системами. Важной составляющей подобных коммуникаций считаются воздуховоды, по которым производится движение потоков.

В зависимости от выполняемых задач, такие устройства могут различаться по конструкции, параметрам, материалу изготовления и другим особенностям. Планируя обустройство вентсистемы, стоит уделить особое внимание выбору воздушных каналов — от этого зависит технология монтажа, эффективность и надежность комплекса.

Не знаете, какие воздуховоды для вентиляции лучше использовать? Мы поможем вам в этом вопросе. В статье описана подробная классификация разных видов вентканалов, обозначена специфика их применения и монтажа. Кроме того, мы перечислили практичные рекомендации по самостоятельной сборке системы воздуховодов.

Содержание статьи:

Для чего нужны воздуховоды?
Критерии классификации оборудования
- Критерий №1 — по методу монтажа
- Критерий №2 — по материалу изготовления
- Критерий №3 — по форме сечения
- Критерий №4 — по особенностям изготовления
- Критерий №5 — по жесткости конструкции
Размерный ряд воздуховодов
Тонкости монтажа вентиляционной сети
Выводы и полезное видео по теме

Для чего нужны воздуховоды?

Под понятием «воздуховоды» понимаются специально выполненные каналы для вентиляции, благодаря которым производится подача воздушных масс в определенном направлении. Через подобные приспособления внутрь жилого или производственного помещения поступает кислород, удаляется CO₂ и другие загрязнения.

В таких системах обычно предусматривается возможность регулировки интенсивности поступления воздушных масс и их давления при помощи клапанов.

Различные виды устройств, предназначенных для циркуляции воздуха, успешно используются в жилых постройках, в производственных пространствах, а также в общественных зданиях

Существует два способа решения проблемы циркуляции воздуха:

Вариант №1. В этом случае ограничиваются естественной или принудительной вентиляцией, предусматривающей один вытяжной канал для удаления использованного воздуха. Поступление нового осуществляется через технологические отверстия и/или двери, окна.
Вариант №2. Более сложной и эффективной конструкцией считается , предполагающая укладку двух каналов,расположенных отдельно друг от друга. По одному из них течет свежий воздух, по другому – удаляется использованный.

Часто в одной вентиляционной коммуникации применяется несколько разновидностей воздуховодов, которые составляют комплексную сеть, имеющую различные ответвления, шахты, рукава.

Критерии классификации оборудования

Широкое применение подобных устройств в разных сферах жилого и промышленного строительства обуславливает громадный ассортимент этих изделий. Основные категории и размерный ряд воздуховодов приводятся в нормативных документах ТУ 36-736—93, СНиП 2.04.05—91, ВСН 353—86.

Взяв за основу различные признаки, можно выделить несколько критериев, по которым классифицируются вентиляционные изделия.

Критерий №1 — по методу монтажа

В зависимости от способа прокладки, можно выделить два основных типа конструкций:

внешние воздуховоды, проложенные по фасадам строений;
встроенные каналы или шахты для вентиляции.

Наружные воздуховоды – приставные/подвесные короба, которые изготовляются из труб и других деталей, и могут иметь различные формы, параметры. На подбор элементов влияют конструктивные особенности строения и дизайн промышленного/жилого помещения.

Сеть воздуховодов обычно прокладывается по стенам и потолкам, однако возможны и иные варианты, например, монтаж труб под напольными покрытиями

Встроенные каналы, предназначенные для вентиляции, как правило, монтируются в стенах зданий. Внутренняя поверхность шахты в этом случае должна быть абсолютно гладкой, поскольку любые препятствия, например, остатки раствора мешают свободному курсированию воздушных масс.

Чтобы иметь возможность проводить регулярную , в нижней части канала оставляется технологическое отверстие.

Критерий №2 — по материалу изготовления

В зависимости от сферы использования могут применяться элементы вентиляционной системы, выполненные из разных материалов, а именно:

оцинкованной стали;
нержавеющей стали;
различных видов полимеров;
металлопластика.

Оцинкованные элементы хорошо подходят для эксплуатации в умеренном климате, при отсутствии агрессивных факторов. Нанесение цинка защищает сталь от ржавчины, что обеспечивает долговечность таких изделий.

Устойчивость к водяным парам препятствует возникновению плесени, благодаря чему этот вариант рекомендуется использовать в санузлах, учреждениях общественного питания и других местах с традиционно высоким содержанием влаги.

Воздуховоды из нержавеющей стали (жаростойкой или тонковолокнистой) могут применяться для переноса воздушных потоков в агрессивной окружающей среде при сверхвысокой температуре — до 500°С.

Обычно такие элементы используются в тяжелой промышленности — металлургические, горнодобывающие и перерабатывающие предприятия.

Гладкий полимер позволяет потоку свободно скользить по трубам с минимальным давлением. Среди достоинств таких изделий можно также назвать легкость и пластичность, благодаря чему из него фабрикуются соединительные компоненты сложной формы

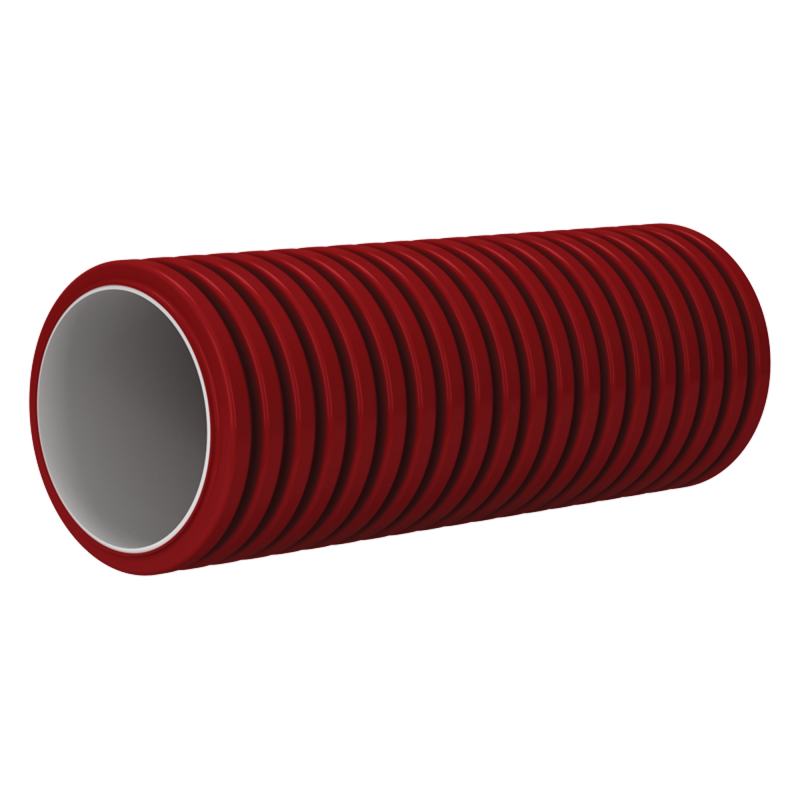

Пластиковые воздуховоды чаще всего выполняются из поливинилхлорида, который отлично показывает себя в агрессивном воздушном пространстве. Он хорошо выносит влагу, пары щелочей и кислот, благодаря чему полимерные элементы часто применяются в химической, пищевой индустрии, в фармацевтике.

К недостаткам относится недостаточная стойкость к механическим повреждениям и невозможность использования при высоких температурах.

Металлопластиковые элементы изготовляются из комбинации металлических и пластиковых слоев, что гарантирует им отличные технические характеристики. Подобные изделия имеют легкий вес, эстетичный дизайн, к тому же, они обладают хорошими теплоизоляционными качествами. Минусом металлопластика можно считать довольно высокую стоимость.

Критерий №3 — по форме сечения

При прокладке вентиляционных сетей наиболее востребованы элементы с круглыми и прямоугольными сечениями. При монтаже сложных систем порой возникает необходимость использования деталей с эллиптическим сечением.

Как правило, подобные воздуховоды получают, обрабатывая круглые трубы на специальном оборудовании.

Круглые изделия изготовляются по упрощенной технологии, что позволяет снизить временные и материальные затраты.

К преимуществам круглых вентиляционных воздуховодов можно отнести:

высокую скорость потока воздуха;
хорошую шумоизоляцию;
простой и прочный монтаж с помощью ниппельных элементов либо внешних муфт;
легкий вес.

Подсчитано, что по сравнению с прямоугольными аналогами при производстве круглых элементов тратится на 20-30% меньше металла.

В производственных помещениях обычно применяются воздуховоды с круглыми отверстиями. Прямоугольные детали находят место в жилых строениях, квартирах, коттеджах

Прямоугольные конструкции больше весят и требуют значительного расхода материала. Их немаловажное преимущество – возможность оптимального размещения в пространстве.

Плоские детали занимают меньше места, их легко расположить даже в помещениях со сложной конфигурацией или с низкими потолками. Элементы соединяются фланцами, монтажными уголками, шинорейками, защелками.

Критерий №4 — по особенностям изготовления

По конструктивному исполнению вентиляционные компоненты можно разделить на следующие категории:

прямошовные;
спирально-сварные;
спирально-навивные.

Прямошовные изделия выполняются из листа стали, который имеет толщину 0,55-1,2 мм и длину 1,25 м. Такие воздуховоды могут быть как круглые, так и прямоугольные. В последнем случае шов размещается на сгибе, чем обеспечивается добавочная жесткость конструкции.

Спирально-сварные элементы изготовляются из стальных лент, с нанесенным на них антикоррозийным слоем. Подобная продукция имеет толщину от 0,8 до 2,2 мми длину без ограничений. Поскольку сварка стыков производится внахлест, изделия имеют прочный шов.

Спирально-навивные элементы обладают способностью равномерно распределять воздушные массы, передвигающиеся с высокой скоростью. Их используют при прокладке приточной/вытяжной вентиляции при постройке промышленных объектов, торговых центров, жилых зданий

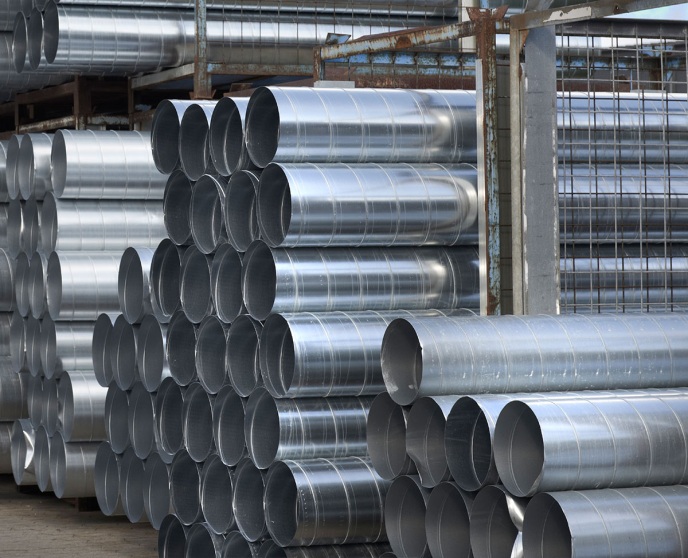

Спирально-навивные воздуховоды чаще фабрикуются из оцинкованных стальных лент, которые имеют толщину 0,5-1 мм, ширину около 130 мм и произвольную длину. Они могут навиваться в ленту либо в кольцо. Последний вариант считается более качественным, но и более дорогим.

Критерий №5 — по жесткости конструкции

Если рассматривать детали для вентиляции по уровню жесткости, то они могут быть:

гибкими;
полужесткими;
жесткими.

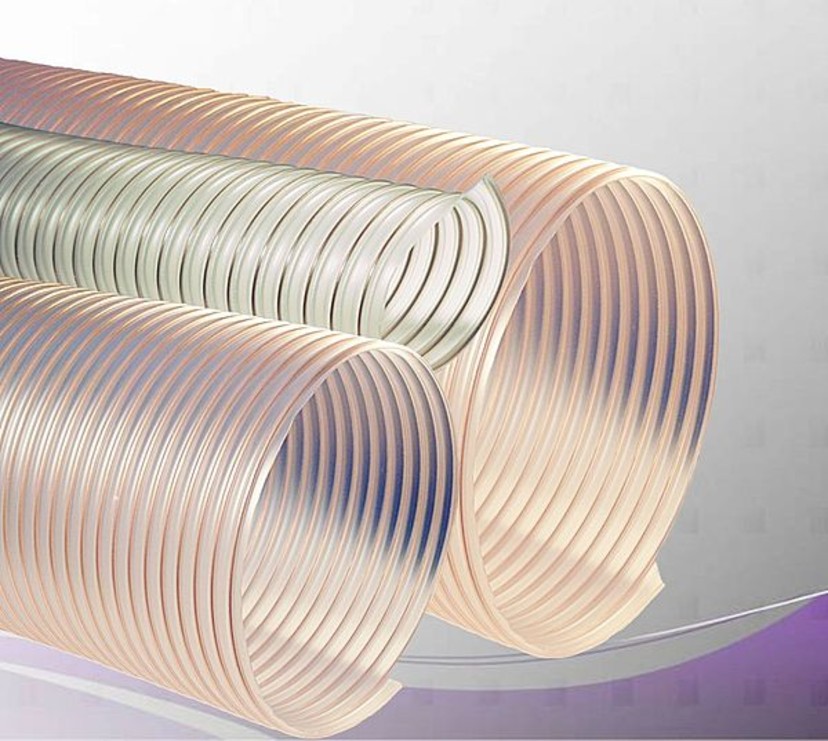

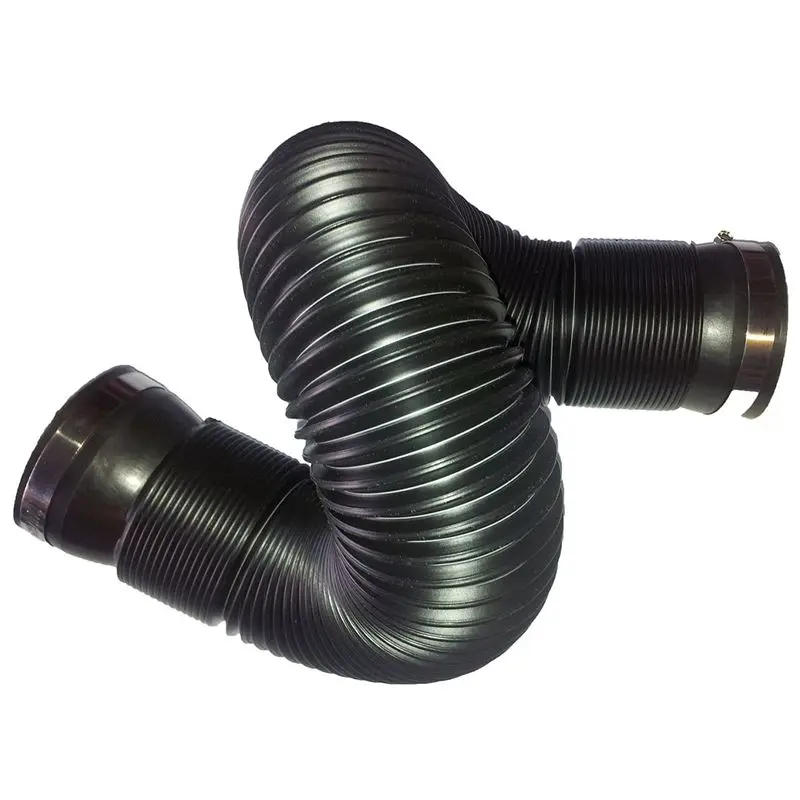

Гибкие изделия часто называют гофрированными либо спиральными из-за внешнего вида. Их основой служит арматура из прочной стальной проволоки, тогда как стенки выполняются из ламинированной фольги.

Подобные конструкции легки в транспортировке, обслуживании, укладке, при этом они легко сочетаются с уже имеющимися элементами. Однако рифленые стенки снижают шумоизоляцию и задерживают скорость прохода воздуха.

Часто используют для подключения кухонной вытяжки.

Полужесткие элементы изготовляются из свернутых в трубу алюминиевых лент – стальных либо алюминиевых, имеющих спиральный шов. Изделия сочетают эластичность гибких конструкций с прочностью жестких.

В отличие от гофрированных аналогов они способны растянуться только один раз, после чего уже не сжимаются. При их использовании снижается скорость воздушных масс, что особенно заметно при применении в разветвленных вентиляционных системах.

Наибольшей популярностью на профильном рынке пользуются прочные и простые в монтаже жесткие воздуховоды, на которые ориентирована значительная доля вентиляционного оборудования

Жесткие круглые либо прямоугольные элементы могут выполняться из разных материалов: стали, металлопластика, полимеров. Подобные конструкции имеют повышенную прочность, они легки в монтаже и имеют отличные аэродинамические характеристики.

Однако большой вес затрудняет их транспортировку и негативно сказывается при прокладке комплексной сети, имеющей множество разветвлений. В этом случае может понадобиться укрепление целостной системы.

Размерный ряд воздуховодов

Согласно регламентирующим документам, о которых было упомянуто выше, круглые воздуховоды из оцинкованной стали изготовляются диаметрами 100, 125, 140, 160,180, 200, 225, 250-2000 мм. Параметры прямоугольных элементов варьируются от 100 до 3200 мм.

В одной вентиляционной системе могут применяться детали, имеющие разную конфигурацию и параметры. Для их соединения используются всевозможные фасонные элементы: тройники, отводы, переходники, диффузеры

Для выбора изделий нужного размера, необходимо знать проектное значение . В жилых объектах с естественной вентиляцией этот показатель не должен превышать 1 м/сек, а с принудительной — составлять 3-5 м/сек.

Для каждого жилого помещения нужно рассчитать количество подаваемого воздуха. При расчетах нужно ориентироваться на нормативную документацию — СНиП 41-01-2003 и МГСН 3.01.01.

Существуют также специальные диаграммы, составленные специалистами, которые позволяют с легкостью найти воздуховод нужного диаметра для различных вариантов стандартных систем.

Подробная информация о расчете площади воздуховода и фасонных изделий представлена в .

Тонкости монтажа вентиляционной сети

Схема должна содержать минимум соединений. Смыкание воздуховодов производится двумя методами: фланцевым и бесфланцевым.

Фланцевое соединение. Детали с расположенными на краях фланцами скрепляются саморезами либо клепками, которые находятся на расстоянии 20 см друг от друга. Для большей крепости швов они могут также завариваться.

Чтобы стыки были герметичными фланцы рекомендуется уплотнять прокладками из резины.

Схема сборки воздуховода из нескольких элементов при помощи фланцевого метода. Указаны также элементы, которые будут использованы для крепления конструкции к несущей поверхности (+)

Бесфланцевый метод заключается в подсоединении деталей при помощи бандажа, выполненного из металлических реек. Этот способ считается более экономичным, поскольку позволяет быстрее собрать конструкцию с минимальным использованием добавочных компонентов.

На что обратить внимание?

Сборка воздуховода из жестких деталей должна производиться в такой последовательности:

Перед проведением работ систему нужно разделить на несколько блоков. Длина каждого из них не должна превышать 15 метров.
На всех деталях участка – воздухопроводах, фасонных элементах, отмечаются точки подсоединения.
В этих пунктах просверливаются отверстия нужного диаметра.
К ним подсоединяются фиксаторы, закрепляемые болтами. Стыки обрабатываются особым скотчем либо герметизирующим составом.
Затем проводится полный монтаж соединительных компонентов и воздуховодов в единый узел, который закрепляется хомутами и прочими деталями.
Собранный блок поднимается и подвешивается на кронштейн или другой крепеж.
Элемент подсоединяется к уже выполненному ранее участку вентиляции, при этом обязательно проводится герметизация швов по диаметру.

Монтаж системы из гибких или полужестких элементов производится несколько проще, так как в этом случае легче выполнять повороты и изгибы. Важно не забывать следить за тщательной герметизацией швов.

Расстояние между креплениями воздуховодов составляет 1,8 метров при вертикальном размещении системы и 1 метр при горизонтальном. Допустимая норма провисания гибкого элемента 5 см на 1 метр

При сборке системы из гибких полужестких элементов необходимо обратить внимание на следующие детали:

перед укладкой следует растянуть полностью гибкий элемент;
протягивая гофрированный рукав важно соблюдать указанное на упаковке трубы направление движения воздуха;
размещая воздуховод, нужно избегать его соседства с отопительными системами;
радиус изгиба должен соответствовать двойному диаметру воздуховода или превышать этот показатель;
крепеж участков производится при помощи пластмассовых хомутов, фольгированного скотча, подвесов, зажимов. Все стыки следует тщательно герметизировать;
при прокладке системы сквозь стену нужно воспользоваться специальными переходниками — гильзами.

Монтаж воздуховодов может осуществляться как с утеплением, так и без него. Теплоизоляция предотвращает выпадения конденсата в приточных канальцах, поэтому ее рекомендуется выполнять при прокладке вентиляционных элементов в необогреваемых помещениях либо снаружи зданий.

Если воздуховод устанавливается в жилой комнате, где желательно соблюдать пониженный уровень шума — рабочий кабинет, спальня, детская, следует задуматься о звукоизоляции. Хороший эффект дает применение воздуховодов, имеющих большую толщину стенок, а также обматывание конструктивных элементов звукопоглощающими материалами.

Выводы и полезное видео по теме

На представленном видеоролике можно услышать мнение специалиста о пластиковых воздуховодов и советы по их монтажу:

При выборе вентиляционных элементов нужно досконально продумать схему размещения системы. Исходя из плана следует определить конструктивные особенности воздуховодов, их диаметр, пропускную способность, способы крепления и другие факторы.

Следует учесть, какие разновидности коммуникаций уже проложены в доме, а также материал стен, потолков либо иных частей строения по которым предполагается укладывать сеть, обеспечивающую циркуляцию воздуха.

Есть, что дополнить, или возникли вопросы по выбору и монтажу вентиляционных воздуховодов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом выполнения работ. Форма для связи находится в нижнем блоке.

классификация воздуховодов по материалу, форме, изоляции, технологии производства, способу соединения

Вентиляционная система – важнейший вид инженерных коммуникаций, обеспечивающий эффективный воздухообмен между внутренним и наружным пространством. Служит для поддержания характеристик воздуха в помещении в пределах, установленных нормативами, защиты строительных конструкций от грибка и плесени, создания комфортных условий для людей, растений и животных, промышленных и сельскохозяйственных товаров. Эффективность и надежность вентсистем во многом зависит от вентиляционных труб– каналов, по которым осуществляется перемещение воздушных масс в определенном направлении. Различные виды воздуховодов устанавливается в помещениях жилого, складского, административного, учебного, медицинского, производственного назначения.

Общие требования к воздуховодам

Конструкцию и размеры воздуховода, материал для его изготовления выбирают в зависимости от запланированных условий его эксплуатации. Во всех случаях каналы для передвижения воздушных масс должны отвечать следующим требованиям:

соответствовать функциональному назначению здания, в которых они устанавливаются;
быть полностью герметичными, не допускать смешивания отработанного и свежего воздуха;
соответствовать нормативам по уровню аэродинамического шума;
иметь требуемую пропускную способность;
обеспечивать необходимые теплоизоляционные характеристики.

Основные классификационные признаки вентиляционных труб: материал, используемый при производстве, форма сечения, наличие или отсутствие изоляции, способ изготовления.

Типы воздуховодов по материалу

По материалу, используемому при производстве, различают воздуховоды: пластиковые (ПВХ, ПП, ПЭ, ПВДФ), металлические, текстильные, металлопластиковые.

Металлические воздуховоды – наиболее популярный вид вентиляционных труб, устанавливаемых в зданиях жилого, коммерческого, производственного и складского назначения. Для него характерны: механическая прочность, устойчивость к высоким и низким температурам, резким температурным перепадам, ультрафиолетовому излучению.

Чаще всего при производстве металлических вентиляционных труб используются:

«Черная» сталь, коррозионную стойкость которой повышают окрашиванием. Поверхность грунтуют, а затем, если есть такая необходимость, покрывают эмалью для металла или обрабатывают комплексными составами «грунт + эмаль». Минус такого решения – необходимость в периодическом возобновлении лакокрасочного покрытия. Такие трубы обычно используются в помещениях с неагрессивными средами.
Оцинкованная холоднокатаная сталь. Популярный и относительно недорогой металл широкого применения. Конструктивно он представляет собой тонколистовой стальной прокат, покрытый с одной или двух сторон микроскопическим слоем цинка.
Воздуховоды из оцинкованной стали устойчивы к коррозии в сухом и влажном воздухе. Такое свойство в сочетании с высокой гальванической активностью металлапо отношению к железоуглеродистым сплавам обуславливает его широкое применение и напрямую определяет эксплуатационные качества данного проката, а также увеличивает его срок службы до полувека.
Коррозионностойкая (нержавеющая) сталь. Антикоррозионные характеристики стали обеспечивает высокое содержание хрома (от 12%).Благодаря этой добавке на поверхности металлоизделия образуется плотная оксидная пленка, защищающая основной металл от появления и развития очагов коррозии. При концентрации Cr 12-16% сталь устойчива к воздействию воды и слабоагрессивных сред, более 16% — к агрессивным кислым и щелочным средам. Воздуховоды из нержавеющих сталей используются при устройстве вентиляционных систем в квартирах, частных домах, заведениях общественного питания, медицинских учреждениях, предприятиях фармацевтической, нефтехимической, бумажно-целлюлозной индустрий.

Помимо различных марок стали, при производстве воздуховодов используются титан и сплавы на его основе. Воздуховоды из титана востребованы в помещениях, в атмосфере которых присутствуют: сернистый газ, пары серной, соляной и других кислот, растворов хлористых солей.

Для перемещения воздуха, температура которого не превышает +80°C, а относительная влажность –60%, могут использоваться воздуховоды из холоднокатаного оцинкованного стального проката толщиной 0,55-1,0 мм и горячекатаной стали толщиной 0,5-1,0 мм. При более высоких температурах, повышенной запыленности применяют стальной лист 1,2-2,0 мм.

Классификация воздуховодов по форме сечения

Наиболее распространены вентиляционные трубы круглого, прямоугольного, квадратного сечения, редко встречаются изделия с сечением эллиптической формы.

Круглые вентиляционные трубы

Диаметры круглых труб имеют 22 размера от 100 до 2000 мм. Серийно изготавливаются трубы диаметром до 3000 мм. Также изготовить сможем спирально-навивные трубы длиной до 12000 метров.

Преимущества воздуховодов с круглым сечением:

высокие аэродинамические характеристики;
низкие показатели шума;
простота монтажа.

Воздуховоды с прямоугольным и квадратным сечением

Какие бывают прямоугольные воздуховоды? Они выпускаются в размерах: от 100х110 до 2500х3500 мм. Габаритный шаг – 50 мм. Преимущество такого технического решения – возможность расположить трубу так, чтобы она занимала минимум свободного пространства. Воздуховод небольшого сечения, смонтированный у самой стены, практически незаметен на фоне других предметов интерьера. Прямоугольные вентиляционные трубы оптимально подходят для небольших и невысоких помещений. Минусы таких воздуховодов:

сниженные аэродинамические возможности из-за наличия углов;
более сложный монтаж, по сравнению с круглыми трубами;

необходимость периодической очистки внутренних углов, относительная сложность этого процесса;
более высокий уровень шума, по сравнению с круглым аналогом.

Виды воздуховодов по изоляции

Системы вентиляционных воздуховодов могут прокладываться без изоляции или изолированными. Эффективный теплоизоляционный материал, присутствующий в конструкции воздуховода, выполняет сразу несколько функций:

уменьшает количество тепловых потерь из помещения;
предотвращает появление на поверхности конденсата, вызывающего интенсивную коррозию металла;
снижает уровень шума.

Для утепления вентиляционных труб используют: минеральную вату, пенополистирольные плиты (для прямоугольных трубопроводов) и скорлупы (для круглых труб), асбестовый раствор или плиты.

Разновидности воздуховодов по технологии производства

По способу изготовления разделяют следующие виды металлических вентиляционных труб:

Прямошовные круглые и прямоугольные трубы– сварные и замковые/фальцевые. В прямоугольных трубах шов располагают на сгибе, что повышает жесткость конструкции. Для сваривания продольных краев трубных заготовок применяется полуавтоматическая сварка или сварка в среде аргона. Для воздуховодов с небольшой толщиной стенки часто используется замковое/фальцевое соединение. Оно ускоряет производственный процесс, но снижает герметичность конструкции, по сравнению со сваркой.
Круглые вентиляционные трубы– сварные и замковые. Воздуховод сварного типа изготавливается из стали холодного или горячего катания путем ручной или полуавтоматической сварки. Спирально-навивные воздуховоды изготавливаются завивкой спирали с одновременным формированием замка.

Виды соединений участков воздуховодов между собой

Между собой воздуховодные трубы могут соединяться несколькими способами: на фланцах, монтажных шинах, сваркой, с использованием ниппелей.

Фланцевое соединение

Фланцы устанавливаются на концах вентиляционных труб с помощью: сварки, с отбортовкой, точечной сварки, на заклепках. Между собой фланцы стягиваются болтами с гайками. Все гайки должны быть расположены с одной стороны фланцевого соединения. Между фланцами прокладывают уплотнительный материал, повышающий герметичность трубопровода.

С помощью монтажной шины (еврошины)

Монтажная шина представляет собой металлоизделие с сечением L-образной формы, изготавливаемое из оцинкованной стали. Используется совместно со специальным уголком при монтаже прямоугольных воздуховодных систем. К воздуховоду еврошина крепится на саморезах, при помощи сварки или пуклевки. Шина не только обеспечивает герметичность конструкции, но и повышает ее жесткость.

Сварное соединение

Сварку для сборки воздуховодов из оцинкованной стали в единую систему используют редко, поскольку это достаточно сложное, трудозатратное и не всегда практичное мероприятие. Сварные соединения обычно применяются при изготовлении воздуховодов для систем дымоудаления и аспирации.

Ниппельное соединение

Ниппелем для воздуховода называют муфту (небольшой отрезок трубы), которую вставляют в соединяемые трубы. Ниппель бывает как наружного исполнения, так и внутреннего. Ниппель изготавливают из того же материала, что и сам воздуховод. Чаще всего этот способ соединения используют для круглых воздуховодов. Стыки между ниппеллем и воздуховодом уплотняют герметизирующей лентой.

Как сделать шумные воздуховоды тихими

Представьте, что сейчас тихий полдень, и вы в своем доме. Ты падаешь на диван. Ты включишь какую-нибудь мелодию — что-нибудь мягкое — и расслабишься. Может быть, вы, наконец, откроете ту новую книгу, которую давно собирались прочитать.

Но как только вы нажмете кнопку воспроизведения и откроете книгу – ура! Кондиционер оживает.

Теперь вы едва слышите свою музыку. Вам придется увеличить громкость. И хотя вы хотели бы сосредоточиться на своей книге, вы не можете. Вы беспокоитесь, что можете не услышать дверной звонок, если он позвонит. Или ваш телефон, если он вибрирует на прилавке.

Все было хорошо, пока не включился кондиционер. Теперь эти шумные воздуховоды нарушают ваше одиночество.

За исключением того, что это могут быть не ваши воздуховоды. Это может быть что-то еще.

Воздуховоды сами по себе не производят большого шума. Воздух, проходящий через них, создает шум, и множество факторов могут сделать движение воздуха более (или менее) слышимым.

Прежде чем перейти к деталям воздуховодов и уровням шума, давайте рассмотрим некоторые основы снижения шума. Если воздух, проходящий через вашу систему, создает много шума, первое, что нужно проверить, это:

Закрытые вентиляционные заслонки: Одна закрытая заслонка, вероятно, не будет иметь большого значения, но одновременное закрытие нескольких заслонок может сделать вашу систему более шумной. Закрытие вентиляционных отверстий на самом деле создает чрезмерную нагрузку на ваше оборудование HVAC. Это хорошая идея держать их все открытыми, с шумом или без шума.
Провисшие или согнутые гибкие воздуховоды: Если гибкие воздуховоды установлены неправильно, они могут провиснуть или погнуться. Эти прогибы и изгибы могут затруднить движение воздуха в вашей системе, что может увеличить статическое давление и создать шум.
Грязные воздушные фильтры или воздуховоды: Со временем пыль и грязь, скопившиеся на ваших воздушных фильтрах и внутри воздуховодов, затрудняют подачу воздуха вашим оборудованием. Это также может сделать систему более шумной. Решение состоит в том, чтобы регулярно чистить или заменять фильтр и очищать воздуховоды, если они начинают препятствовать потоку воздуха.

Если у вас возникли проблемы с шумом в воздуховоде в вашем доме в районе Атланты, наша команда может диагностировать проблему и предложить вам наилучшее решение.
Свяжитесь с нами сегодня

Если вы проверили все эти вещи и устранили проблемы, ваши воздуховоды могут показаться не такими шумными. Но если это так, и вы хотите сделать свою систему тише, вы можете предпринять некоторые дополнительные шаги.

Высокое статическое давление делает воздушный поток более слышимым.

Мы уже писали о статическом давлении. В каждой системе они есть, но во многих системах их слишком много. Когда статическое давление слишком высокое, это означает, что ваши воздуховоды не могут адекватно вместить объем воздуха, который ваше оборудование пытается пропустить через них.

И когда объем воздуха превышает то, на что рассчитаны ваши воздуховоды, возникает шум.

Распространенной проблемой является высокое статическое давление. Хотя каждый дом уникален и требует уникального решения, вот некоторые из наиболее распространенных решений проблемы воздушного шума, возникающего из-за «высокого статического электричества»:

Отрегулируйте скорость вентилятора. Ваш воздуходувка или вентилятор печи должны быть настроены на подачу надлежащего расхода воздуха на тонну. Теоретически ваш установщик HVAC правильно настроил его во время установки. В действительности не все установки идеальны, и многие вентиляторы настроены на слишком высокую скорость. Часто можно выбрать более низкую скорость вращения вентилятора, что уменьшит статическое давление, а также воздушный шум. Это исправление работает только тогда, когда скорость вращения вентилятора изначально была слишком высокой. Снижение скорости при правильной настройке системы может привести к недостатку воздушного потока по всему дому.

Добавить воздуховод. Иногда оборудование имеет правильный размер, но воздуховоды слишком малы для того, чтобы вместить объем воздуха. Когда это так – и это общая проблема! – увеличение воздуховодов может снизить статическое давление и сделать вашу систему тише. Обычно мы устанавливаем воздуховоды большего размера в доступной зоне вокруг вашего вентилятора или печи и часто можем увеличить размер ваших обратных и подающих камер.
Добавьте обходной канал. Если у вас есть несколько зон в одной системе, иногда можно добавить обводной канал, который сбрасывает давление в системе и снижает уровень шума.
Добавить или расширить решетки и регистры. По нашему опыту, в большинстве домов не хватает возвратного воздуха. Добавление новых возвратов или увеличение размера существующей решетки — это один из способов снизить статическое давление и помочь вашей системе перемещать воздух. Это также может уменьшить шум. Когда это возможно (и когда это имеет смысл), мы также можем подключить новые регистры подачи к вашей системе воздуховодов или увеличить размер существующих регистров подачи.
Замените существующие регистры и решетки высокоскоростными моделями. Иногда в громком воздушном шуме виноваты тип регистров и решеток. Замена их на «высокоскоростные» альтернативы может обеспечить больший воздушный поток и более низкое статическое давление.

Еще один способ уменьшить шум воздушного потока: установите вентилятор с регулируемой скоростью

Если пришло время заменить вашу систему HVAC, вам повезло! Если вы выберете новую систему с вентилятором с регулируемой скоростью, он почти наверняка будет тише стандартного вентилятора, который вы заменяете.

Это потому, что вентиляторы с регулируемой скоростью вращения или вентиляторы печи обычно работают на низкой скорости, циркулируя воздух по всему дому более равномерно, чем старые системы включения/выключения, к которым вы, вероятно, привыкли. Скорость вентилятора варьируется в зависимости от нагрузки на охлаждение или обогрев, но большую часть времени вентилятор работает на более низких скоростях.

А так как через ваши воздуховоды проходит меньше воздуха, то и уровень шума ниже, иногда значительно.

Вы по-прежнему будете знать, что ваша система работает. В конце концов, довольно очевидно, удобно вам или нет! Но вы можете не услышать, как он работает, если не встанете под кассой и не послушаете. В некоторых системах воздуходувки с регулируемой скоростью действительно такие тихие!

Несколько слов о жестких трубах и гибких воздуховодах

При прочих равных воздуховоды из жестких труб более шумные, чем гибкие воздуховоды. Воздух, движущийся по металлу, просто… громче. По сравнению с гибкими воздуховодами, не имеющими препятствий, перегибов или изгибов, вы, вероятно, услышите больше шума в жестких воздуховодах.

Воздуховоды из твердых труб менее склонны к изгибам и изгибам, поэтому они обычно лучше пропускают воздух. Гибкий воздуховод , как и , склонен к изгибам и изгибам, поэтому он создает больше точек отказа для воздушного потока.

По сути, гибкие воздуховоды = меньше шума и возможных проблем с потоком воздуха, а жесткие воздуховоды = больше шума и меньше проблем с потоком воздуха. Это компромисс.

Это не значит, что твердые воздуховоды всегда шумят. Предполагая, что они подходят по размеру для вашего дома и вашей системы, вы, вероятно, услышите минимальный шум от полностью жестких воздуховодов. Если у вас есть воздуходувка с регулируемой скоростью, это определенно случай.

Просто имейте в виду, что воздуховоды из жестких труб производят больше шума, чем их гибкие аналоги. Не всегда, но обычно.

Еще есть “проблема” с центральным возвратом.

Вот еще одна ситуация, когда системная инфраструктура затрудняет снижение уровня шума: дома с одним центральным возвратом. Вы видите их в небольших домах, таких как квартиры.

В таких домах строители иногда устанавливают печь или воздухораспределитель прямо на обратке, которая соединяется с центральной обраткой, или, иногда, отверстие в стене с решеткой на другой стороне. Даже при наличии оборудования с регулируемой скоростью может быть сложно обеспечить тишину этих систем, так как двигатель вентилятора работает на 9 оборотов.0007 тут же и остается минимум места для дополнительных воздуховодов.

Проблема связана с пространством и дизайном. Если есть достаточно места для добавления воздуховодов или перестановки компонентов системы, это может помочь с шумом. Другие проблемы с пространством / дизайном включают установку кондиционера сразу за стеной спальни или печь, которая не была установлена на резиновых прокладках.

Иногда эти проблемы можно решить. Но не всегда.

Шумные воздуховоды почти всегда являются признаком более серьезной проблемы

Мы только что заняли много места, обсуждая статическое давление, размеры оборудования HVAC и качество монтажа воздуховодов – все это в статье о шуме воздушного потока! Это потому, что сам шум обычно не является проблемой. Вам нужно починить то, что вызывает шум.

После проверки закрытых вентиляционных отверстий и устранения перегиба или провисания гибкого воздуховода лучше всего обратиться к специалисту по HVAC для измерения статического давления в вашей системе. Если вы слышите много шума, вероятно, высокое статическое давление. После проверки подрядчик, скорее всего, предложит одно или несколько решений, которые мы только что обсуждали.

Решите более серьезную проблему, и шум обычно исчезнет. Тогда вы, наконец, сможете насладиться этими мелодиями, погрузиться в эту книгу и расслабиться. Вы также можете забыть о надоедливых проблемах с HVAC и воздуховодами.

У тебя их больше не будет.

Для чего нужен обратный клапан моего кондиционера?

Перейти к содержимому

Денис

Правильно функционирующая система вентиляции и кондиционирования необходима для комфортного проживания в доме. В то время как многие люди знают, как управлять своей системой переменного тока, очень немногие знают, как она работает на самом деле. Вентиляционное отверстие вашего кондиционера является важным компонентом системы ОВКВ и служит нескольким целям. Возвратные вентиляционные отверстия не только поддерживают давление воздуха в вашем доме и отфильтровывают мусор, они также могут помочь вам сэкономить на затратах на электроэнергию и расходах, что важно здесь, в жарком и влажном Гейнсвилле, штат Флорида 9. 0003

Нужен ремонт или обслуживание кондиционеров в Гейнсвилле?
Позвоните нам сейчас по телефону (352) 374-4988 или
, запишитесь на обслуживание онлайн

Что такое возвратный воздухоотводчик?

Кондиционер работает, поглощая теплый воздух и влагу из вашего дома. Как только влажность отделяется от воздуха, ваш кондиционер охлаждает теплый воздух и направляет его обратно в ваш дом через вентиляционные отверстия.

Несмотря на свое название, через эти отверстия кондиционер получает воздух. Короче говоря, он рециркулирует воздух из каждой комнаты в вашем доме. Теплый воздух проходит через определенный набор воздуховодов (называемый приточным воздуховодом), а после охлаждения возвращается обратно к вентиляционным отверстиям через другой набор воздуховодов (называемый обратным воздуховодом).

3 варианта использования вентиляционных отверстий переменного тока для вашего дома

1.

Поддержание давления воздуха

Система HVAC представляет собой рециркуляционный насос, который нагревает или охлаждает воздух, а затем нагнетает его в дом. Поскольку кондиционированный воздух поступает внутрь, воздуху, уже находящемуся в доме, нужно место для выхода. Обратные вентиляционные отверстия служат этой цели, помогая втягивать воздух и возвращая его обратно в систему. Это то, что поддерживает надлежащее давление воздуха в доме.

2. Поддержание качества воздуха, фильтрация мусора

Вы заметили пылинки, кружащиеся в лучах света, проникающих сквозь окна? В домах часто собираются частицы пыли и другие аллергены (такие как пыльца и перхоть домашних животных). Когда ваш кондиционер поглощает воздух, при условии, что у вас есть чистый воздушный фильтр, он также будет задерживать лишний мусор, чтобы поддерживать качество воздуха в вашем доме в оптимальном состоянии.

3. Экономия на счете за электроэнергию

Это будет иметь место только в том случае, если ваши воздуховоды установлены правильно и не имеют утечек. Вот почему вы должны доверять установку только профессионалам в области ОВКВ и периодически проводить энергоаудит дома.

Важность надлежащих обратных вентиляционных отверстий переменного тока

Когда вентиляционные отверстия не работают должным образом, страдает вся система HVAC. Заблокированные вентиляционные отверстия могут препятствовать потоку воздуха и вызывать неэффективную работу системы. Кроме того, неправильно расположенные вентиляционные отверстия могут повлиять на поддержание температуры в здании.

На инфографике справа видно, что утечки в обратных вентиляционных отверстиях являются распространенной проблемой воздуховодов. Эта проблема не только сделает ваш дом менее комфортным, но вы, вероятно, заметите увеличение ежемесячных расходов на электроэнергию.

Могу ли я заблокировать или закрыть вентиляционное отверстие, если в комнате слишком холодно?

Хорошо. Итак, теперь, когда мы рассмотрели основы, давайте обсудим общий вопрос, касающийся вентиляционных отверстий: следует ли закрывать или блокировать эти вентиляционные отверстия?

Если вы пытаетесь быстрее охладить остальную часть дома, заблокировав вентиляционные отверстия в незанятых комнатах или закрыв их просто потому, что вам кажется, что в комнате слишком холодно, помните урок давления, изложенный выше. Когда вы закрываете вентиляционные отверстия системы, вы меняете давление воздуха. В вашем кондиционере нет датчика, который сообщает ему, что вентиляционные отверстия закрыты. Таким образом, он будет продолжать отправлять одинаковое количество воздуха таким образом.

Дополнительная сила внутри ваших воздуховодов, скорее всего, приведет к их протеканию; что, в свою очередь, увеличит ваши затраты на энергию и снизит энергоэффективность. Кроме того, это сократит срок службы вашей системы переменного тока. Как ни посмотри, это проигрышная ситуация.

Блокировка вентиляционных отверстий мебелью

Также следует помнить, что вам не обязательно закрывать вентиляционные отверстия, чтобы блокировать поток воздуха. Размещение мебели перед вентиляционными отверстиями также является поводом для неприятностей: деревянная мебель в конечном итоге будет повреждена, а мягкие предметы будут способствовать росту плесени и грибка, особенно во влажной среде, такой как Флорида. НЕ ДЕЛАЙТЕ ЭТОГО!

Свяжитесь с A+ Air Conditioning для службы ремонта кондиционеров в Гейнсвилле

Если у вас ненормально высокие расходы на отопление и охлаждение или ваша система не поддерживает желаемую температуру в вашем доме, у вас могут возникнуть проблемы с вентиляционными отверстиями обратного воздуха.

Свяжитесь с A+ Air Conditioning and Refrigeration сегодня, чтобы узнать, как мы можем обеспечить правильную работу ваших вентиляционных отверстий и оптимальную производительность вашей системы HVAC. Мы обслуживаем всю Северную и Центральную Флориду, включая Окалу, Алачуа, Бронсон, Чифленд, Палатку, Сидар-Ки, Трентон, Старке, Хай-Спрингс, Уолдо и другие, и доступны для всех ваших потребностей в ОВКВ.

служба расписания онлайн

воздуховод – воздуховоды для вытесняющей вентиляции

Воздуховод

Воздуховод для вытесняющей вентиляции

W. Tombling Ltd.

Wembley House
Dozens Bank
West Pinchbeck
Spalding
Lincolnshire
PE11 3 -й
U.K.

Телефон
+44 (0) 1775 640 049

Факсимил
+44 (0) 1775 640 0509

. Отправляя
+44 (0) 1775 640 0509

В вытесняющей вентиляции используется холодный воздух с низкой скоростью, распространяющийся из воздуховода на полу. уровень, чтобы заменить более теплый загрязненный воздух. Воздуховод обеспечивает непрерывную подачу свежей, чистый воздух, заставляя дым, пары и загрязнения подниматься вверх.

Вытесняющая вентиляция не нова, она была впервые использована в пирамидах египтянами и используется в Скандинавии более 40 лет в крупных коммерческих и промышленных зданиях, таких как спортивные залы, фабрики, супермаркеты и т. д.

В вытесняющей вентиляции используется естественный эффект: теплый воздух поднимается вверх, а холодный утонет.

Путем подачи холодного воздуха с низкой скоростью из воздуховода на уровне пола бассейн свежего воздуха создано. Этот воздух будет медленно нагреваться в результате деятельности обитателей здания и начнет нагреваться. подниматься вверх, увлекая за собой дым, пары и частицы пыли. В конце концов теплый воздух достигает крыши, где вытяжные вентиляторы вытягивают его из здания.

Использование воздуховода Activair

Воздуховод Activair является наиболее эффективным методом распределения низкоскоростного охлаждения. воздуха на уровне пола. Очень маленькие отверстия сбоку воздуховода создают серию низкоскоростных струй, которые аккуратно рассеивайте воздух. Воздуховод можно расположить под скамейками или стеллажами и скомбинировать с металлом. колена и тройники для равномерного распределения холодного воздуха по всему зданию.

Система воздуховодов Activair стоит до 80 % меньше, чем аналогичная ткань или текстильные воздуховоды, и является наиболее экономичный, гибкий и адаптируемый метод распределения холодного воздуха.

Преимущества вытесняющей вентиляции

Вытесняющая вентиляция хорошо работает там, где есть дым, пары или пыль. наращивать. Обеспечивает вентиляцию без сквозняков, обеспечивая при этом чистый свежий воздух жильцам здания. При этом используется меньше свежего воздуха, чем при обычной вентиляции, что позволяет сэкономить:

Обработка входящего воздуха – объем требуемого воздуха меньше, поэтому затраты на его нагрев или охлаждение пропорционально меньше
Вентиляционное оборудование меньшего размера – меньшие по размеру и менее дорогие вентиляторы, обогреватели, приточно-вытяжные установки, воздуховоды, и т.д.
Медленное движение воздуха – частицы пыли уносятся, а не раздуваются.

Здания, пригодные для вытесняющей вентиляции

Вытесняющая вентиляция улучшает микроклимат в зданиях, страдающих от плохой качество воздуха в помещении или синдром больного здания. Он особенно подходит для зданий, которые:

Требуется высокая скорость воздухообмена – для удаления паров, дыма или других загрязняющих веществ
Имеют высокую заполняемость – для удаления естественных побочных продуктов дыхания и курения
Имеют высокие потолки – Поскольку вытесняющая вентиляция зависит от естественного эффекта расслоения лучше всего работает в зданиях с потолками выше 4 м (13 футов)
В запыленных помещениях – где пыль должна удаляться и не распространяться, например, в покрасочных цехах
В процессах, которые выделяют много тепла – Тепло можно использовать для облегчения вентиляции

Для получения дополнительной информации о воздуховодах Activair

Воздуховод Activair можно использовать для распределения воздуха с низкой скоростью в системы вытесняющей вентиляции.
