Шиберная заслонка для вентиляции

Главная » Блог » Шиберная заслонка для вентиляции

Шибер для вентиляции

Что такое шибер знает далеко не каждый и это понятно. Это часть вентиляционной системы, позволяющая устранить недостаточную тягу во время сгорания топлива в камине или же печи. Без такой детали просто не обойтись, когда речь заходит о монтаже вентиляционной системы в больших предприятиях, загородных домах с наличием камина и других помещениях и зданиях.

Что такое шибер

Шибер для вентиляции – это специальное оборудование, которое необходимо вставить в саму вентиляционную систему. Дымоходный клапан должен иметь некую задвижку, роль которой исполняет шибер. При установке печи, камина или другой отопительной установки предусмотрение в вентиляционной трубе шибера обязательное. Только такая часть вентиляции позволит минимизировать риск возникновения пожаров и других неприятных ситуаций.

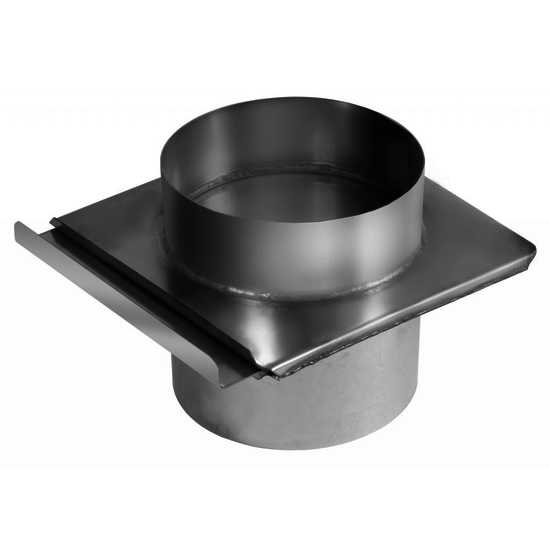

На рис.1 показан вид шибера.

Классификация

Разнообразность шиберов большая. В первую очередь классификация зависит от формы, размера и материала, из которого он изготовлен. Также играет роль и способ крепления. В зависимости от размеров и диаметра вентиляционного канала, шибер может крепиться в небольшом по диаметру щелевом канале, специально оборудованным под конструкцию, а также при больших размерах диаметра крепится на металлические уголки. По форме шибер различают:

Также существует несколько материалов, из которых изготавливают детали – чугунные, из хромированной, нержавеющей и легированной стали. Каждый материал имеет свои недостатки и преимущества, а также рекомендуется использоваться в специальных случаях и местах. Чугунная шиберная задвижка для вентиляции весьма практична в эксплуатации, но при этом одновременно имеет и один недостаток – большой вес. Использовать повседневно такую заслонку будет трудно, да и не обязательно, если есть более простые варианты из металла.

Чтобы выбрать оптимальный вариант шибера для своей вентиляции стоит обратить внимание на саму конструкцию и диаметр сечения и воздуховода. Именно такие критерии играют важную роль.

Круглый

Круглая по форме шиберная заслонка для вентиляции по своей конструкции не является столь практичной и надежной, как прямоугольная. Действительно, очень трудно подобрать идеально подходящий размер круга, который смог бы полностью закрыть внутреннее пространство диаметра трубы. Как правило, круглый шибер устанавливается с поворотным выдвижением, так как выдвижное просто невозможно установить. Если есть возможность заменить альтернативой (выдвижным прямоугольным), то такой вариант более надежнее и практичнее.

На рис.2 показано пример круглого шибера.

Прямоугольный

Прямоугольный вентиляционный шибер устанавливается во всех воздуховодах, имеющих сечение в виде квадрата или прямоугольника. Использовать прямоугольный шибер можно из любого материала, так как в любом случае он будет более практичным и надежным, чем круглый.

Конструкция

Оба варианта шибера, как круглый, так и прямоугольный могут иметь выдвижную либо поворотную конструкцию. В стальной или кирпичный дымоход просто идеально подойдет выдвижной шибер, так как его форма и конструкция позволяют максимально исполнять свои функции:

• быстро и оптимально очищать дымоход;
• полностью герметизирует помещение, не позволяя воздуху просачиваться снаружи.

Меньшей герметизации позволяет достичь поворотный круговой шибер, так как его конструкция предусмотрена в виде металлической пластины, которую нужно крутить по своей оси, чтобы перекрыть вентиляцию. Предварительно зная, что такое шибер в вентиляции, какие бывают виды и разновидность конструкции, можно самостоятельно подобрать оптимальный вариант и установит его своими руками.

Выдвижной

Выдвижной шибер представляет собой небольшой металлический лист с определенными размерами и формой. Во время выбора шибера играет роль не только форма вентиляционной трубы, но и температура воздуха в нем.

На рис. 4 показан выдвижной шибер.

Поворотный

Шибер с поворотной конструкцией устанавливается, как правило, в небольших по диаметру дымоходах с невозможностью установки выдвижного шибера. Когда есть возможность выбора между конструкциями, тогда однозначно стоит отдать свое внимание выдвижному варианту. Это более практичная, надежная и герметичная установка, которая обеспечит не только тепло в вашем помещении, но и чистый воздух в нем.

Особенности монтажа

Есть шибер для вентиляции с электроприводом и ручной. Монтаж такой конструкции не особо сложный, но все-же некие нюансы присутствуют:

• поворотный шибер устанавливается в раструб, при этом дополнительный крепеж или фиксация не используются;
• установка детали производится на определенной высоте от уровня пола и топки;
• стоит правильно подобрать вариант шибера, соответствующий под трубопровод вентиляции;
• соблюдать максимальную внимательность и аккуратность, когда осуществляется монтаж задвижки дымохода своими руками.

Шиберная заслонка круглая

Для регулирования потока воздуха в воздуховодах круглого сечения вентиляционных систем может быть использован шибер круглый. В разветвленных системах вентиляции шибер круглый может при необходимости отсечь воздуховод круглого сечения от магистрали.

Как и другие элементы вентиляционной системы, круглый шибер изготавливается из того же материала, что и воздуховоды вентиляционной сети – чаще всего из оцинкованной стали. При использовании круглого шибера в промышленных вентсистемах или в коррозионно-активной воздушной среде его можно изготовить из нержавеющей стали или черной стали, покрытой защитным грунтовым покрытием.

Шибер круглого сечения устанавливается непосредственно на воздуховод, а потому имеет размеры, которые соответствуют диаметрам сечения наиболее часто применимых в системах вентиляции круглых воздуховодов. Стандартные типоразмеры круглых шиберов, изготавливаемых заводским способом, подходят для воздуховодов от 100 мм до 1250 мм в диаметре. При больших диаметрах шибер круглый может служить источником шума, поэтому вместо него лучше использовать специальные виды клапанов и заслонок.

Шибер круглый чаще всего подсоединяется к воздуховоду на ниппельном соединении, реже используют соединение на фланцах.

Задвижка шибер: это что и как ее использовать?

Если переводить дословно с немецкого, шибер – это заслонка или затвор. Самой простейшей конструкцией такого приспособления пользовались еще наши далекие предки. Его можно найти везде, где и сейчас есть печное отопление – это выдвижная заслонка, которая находится в печном дымоходе. Используют такую задвижку для того, чтобы из нагретого помещения через печную трубу не выходил теплый воздух.

Если перейти на научный язык, то определение будет звучать так: шибер – это запорное и регулирующее оборудование с внутренней изоляцией для дымоходов, воздуховодов, систем промышленной очистки воздуха и вентиляции, способное работать при высоких температурах. Его основным элементом является металлический лист, перемещающийся по направляющим уголкам или внутри щелевого кармана. В зависимости от применения на затвор наносят покрытие, защищающее его от действия агрессивной среды.

Шибер – это металлическая пластина (или клин), которая при перекрытии потока может разделить механические включения, проходящие через заслонку. Благодаря этому подобные затворы используются на трубопроводах с разными средами: сухими, сыпучими смесями, тяжелыми нефтепродуктами, различными газами и прочими.

Как и большинство запорных устройств, шиберы могут иметь ручную систему управления либо электрический или гидравлический привод. Такой тип затвора в наше время наиболее часто применяется в конструкциях дымоходов и в вентиляционных системах.

Значимым качеством шибера является то, что в открытом состоянии он полностью удален из тела трубы, создавая наименьшее сопротивление остаткам выходящего газа. Благодаря этому шиберы активно применяются при получении высокого вакуума.

Виды шиберов

Различают две разновидности заслонок: шибер поворотный и горизонтальный. Первый еще называют дроссельной заслонкой. Это шибер классического типа, представляющий собой пластину, которая закреплена на вращающейся оси. Ось находится внутри дымовой трубы или патрубка. Поворотный шибер менее надежен, поэтому применяется только в том случае, если конструктивно нельзя установить горизонтальный.

Горизонтальный выдвижной шибер позволяет регулировать процесс посредством изменения площади сечения дымоходного канала за счет горизонтального выдвижения пластины. Чаще всего применяется в стальных и кирпичных дымоходах. Он более надежен, и поэтому, если есть техническая возможность, устанавливают выдвижной шибер. Сама пластина такой заслонки перфорирована или имеет пропил. Это необходимо для того, чтоб шибер не заслонял канал полностью – таковы требования пожарной безопасности.

Функции шибера

Его функции различаются в зависимости от области применения. Если шибер используется в системе трубопровода в качестве запорной арматуры, то он будет выполнять функцию ограничения движения жидкости (сыпучих смесей). Такой шибер еще называют перекидным.

В вентиляционной системе шибер исполняет роль устройства, регулирующего расход воздуха. Можно перемещать заслонку вперед и назад, тем самым изменяя расход проходящего через конструкцию воздуха, перегораживая частично или полностью ход потока. Такой шибер называют регулирующим.

В дымоходе шибер используют в качестве заслонки регулятора, позволяющей перекрывать частично или полностью сечение дымового канала, что позволяет уменьшить теплопотери внутри помещения после топки.

Шибер для дымохода выполняет еще одну функцию – регулятора тяги, то есть выступает регулирующей заслонкой по ходу дыма. Здесь действует принцип: чем больше перекрыто сечение дымоходного канала, тем меньше поступает воздуха, и тяга уменьшается. И наоборот, чем больше шибер открыт, тем больше воздуха и тяга сильнее, процесс горения проходит гораздо интенсивнее и быстрее.

Конструктивная специфика

На конструкцию шибера влияют многие факторы: температура транспортируемой среды, форма сечения трубы, условия прохода и т.д. Основой конструкции служит металлический лист разной толщины, перемещающийся в щелевом кармане или по направляющим уголкам.

Различаются шиберы по разным основаниям. Выделяют запорные и перекидные затворы, ограничивающие движение потока. По принципу действия шиберы классифицируют по виду привода: ручные, пневматические, гидравлические, электрические и т.д., а по виду конструкции различают прямые и косые.

Прямой шибер – это по внешнему виду классическая заслонка. Его используют в системе приточно-вытяжной вентиляции принудительного действия. Косой шибер используется в системах промышленной аспирации и пневмотранспорта. «Косым» его называют из-за установки под 45 градусов, а не как обычно – перпендикулярно, что позволяет очень точно и плавно дозировать расход воздуха.

Очень важным моментом является то, из какого материала изготовлен шибер. В зависимости от того, где будет применено устройство, оно может быть изготовлено из нержавеющей, хромированной или легированной стали.

Особенности установки в дымоходе

В дымоходе шибер обычно устанавливается двумя способами. Первый – устройство соединяется с остальными элементами дымохода без дополнительных крепежных элементов. Такой метод получил название «труба в трубу».

Во втором варианте шибер располагается непосредственно в топке или в выходном патрубке как отдельный элемент, то есть заслонка встроена непосредственно в конструкцию. При таком исполнении шибер устанавливается на высоте не более одного метра, то есть достаточно близко к самому отопительному прибору. Это обеспечивает легкость в управлении задвижкой.

Установка в вентиляционной системе

Шиберы для вентиляции обычно устанавливаются на выходе вентилятора. Это наиболее распространенное место монтажа. Если заслонка и вентилятор установлены вместе, такую конструкцию называют пусковой шибер. Задвижка здесь выполняет функцию защитной заглушки, предотвращающей перегрев двигателя при запуске вентилятора. Начинать работу вентилятора нужно только при закрытом шибере, так как в открытом состоянии на электродвигатель поступает большая нагрузка, что может привести к поломке системы.

При установке шибера нужно учитывать и недостатки данного устройства. Например, если дымоход прямой, то наличие задвижки усложнит чистку топки от сажи. А если у шибера в вентиляционной системе отсутствует функция автоматического открывания, желательно оборудовать вентилятор преобразователем частот или устройством плавного пуска.

Шибер для вентиляции: устройство, цели применения,

Что это за приспособление — вентиляционный шибер? Для чего он используется?  Из чего состоит шибер и как он встраивается в вентиляционный канал?

Чем его возможно заменить? Попытаемся ответить на эти вопросы.

Что это такое

Перед нами несложный клапан для перекрытия и регулировки вентиляционного канала. Он представляет собой плоскую задвижку толщиной около миллиметра, выполненную, в большинстве случаев, из оцинкованного металлического страницы.

Задвижка, в зависимости от размеров шибера, может двигаться по направляющим двух типов:

• При маленьком размере воздуховода (приблизительно до 250 мм) — в щелевом кармане.

• В каналах с большей пропускной свойством задвижка зафиксирована парой уголков. Такие направляющие легче очистить от загрязнений; к тому же они создают пара меньшее сопротивление при закрытии и открытии клапана.

Увидьте: независимо от типа направляющих задвижка не перекрывает воздуховод герметично и не снабжает полного отсутствия утечек из него в открытом положении. Как следствие, шибер нельзя использоваться в качестве клапана для пожарной либо аварийной вентиляции.

Классификация

Какими бывают шиберные задвижки для вентиляционных систем? По каким показателям они смогут классифицироваться?

Форма воздуховода

Обычный промышленный воздуховод имеет круглую форму. Обстоятельство банальна: круглое сечение имеет большую площадь при минимальной длине окружности. Как следствие, при фиксированной толщине стены цена погонного метра канала с определенной пропускной свойством выясняется минимальной.

Чуть реже употребляются прямоугольные короба.

Для чего они необходимы?

• В этом случае куда несложнее монтаж калориферов, снабжающих подогрев приточного воздуха. Они в главной массе имеют квадратную либо прямоугольную форму: производство водяных нагревательных устройств под круглое сечение просто-напросто нетехнологично.
• Прямоугольный воздуховод несложнее запрятать за подвесным потолком либо фальшстеной. При том же сечении, что и круглый, он способен занимать меньше нужного пространства.

Как нетрудно додуматься, шиберные задвижки производятся под воздуховоды обоих типов. В первом случае они монтируются на раструбах с их последующим уплотнением; во втором — употребляются фланцевые соединения.

Угол к оси воздуховода

Обычная шиберная задвижка перекрывает воздуховод, рассекая его под углом 90 градусов к  продольной оси. Кроме того при относительно низких скоростях потока воздуха частично закрытый клапан, порождая завихрения, делается источником сильного шума. Как раз исходя из этого он не употребляется для регулировки проходимости канала.

В системах пневмотранспорта, но, часто появляется потребность как раз в частичном ограничении проходимости воздуховода. В этом случае употребляется косой шибер, рассекающий поток под углом 45 градусов.

Его форма разрешает убить сходу двух зайцев:

• Уровень шума значительно снижается благодаря меньшему количеству завихрений на препятствии.

• Делается вероятной более правильная регулировка пропускной свойстве канала: смещение задвижки на фиксированную величину свидетельствует меньшее в процентном отношении изменение живого сечения.

Монтаж

Как своими руками установить шиберный вентиляционный клапан? Правильнее, чем уплотнить соединения?  Инструкция в полной мере предсказуемо найдется в СНиП 3.05.01-85 «Внутренние санитарно-технические системы».

Бесфланцевое соединение

Условия эксплуатации	Используемые материалы
Температура до 40 градусов	Герметизирующая лента «Герлен»
Температура до 70 градусов при круглом сечении воздуховода	Мастика «Бутепрол»
Температура до 60 градусов при круглом сечении воздуховода	Термоусадочные манжеты, термоусадочная лента

Помимо этого: практикуется герметизация раструбных соединений силиконовыми герметиками. СНиП не запрещает их использование: по окончании списка которых рекомендуют материалов в нем оговаривается возможность применения способов герметизации, не вошедших в данный список.

 Фланцевое соединение

Условия эксплуатации	Используемые материалы
Транспортировка воздуха с температурой до 70 градусов	Поролон, полимерный мастичный жгут, разные виды резины (включая пористую)
Транспортировка воздуха с температурой более чем 70 градусов	Асбестовый картон, асбестовый шнур
Транспортировка паров кислот	Кислотостойкая резина

Для фланцевых соединений СНиП раздельно оговаривает кое-какие особенности сборки.

• Подвес либо опора, крепящие воздуховод, не должны приходиться на фланец.
• Все болты должны размешаться с одной стороны от фланца.

• При горизонтальном положении фланца болты должны находиться сверху от него, гайки — снизу.

Комментарий: эта совет связана с банальной безопасностью. Болт тяжелее гайки и при падении с высоты может нанести более тяжелые травмы.

Альтернативы

В их число входят клапаны и многочисленные заслонки, различающиеся как по делаемым функциям, так и по устройству.

Пожарные клапаны предназначены для своевременной остановки естественной либо принудительной вентиляции при возгорании, и, напротив, для массированной подачи воздуха к дорогам эвакуации людей.

В зависимости от исходного положения различают клапаны:

• Нормально открытые;
• Нормально закрытые;
• Двойного действия.

Для срабатывания клапана смогут употребляться:

1. возвратной пружины и Комбинации соленоида. Соленоид может открывать клапан; закрывать его; удерживать в открытом и закрытом положении, противодействуя возвратной пружине; нести ответственность за срабатывание замка, отпускающего заслонку.
2. Плавкий замок в наборе с пружиной. Клапана с таковой схемой работы недороги, но способны только на однократное срабатывание.
3. Сервопривод с редуктором и мотором.

Помимо этого, вместо косых шиберов активно применяются дросселирующие заслонки с ручным либо электромеханическим приводом.

Заключение

Будем считать, что наше знакомство с новым типом вентиляционного оборудования произошло. Как в большинстве случаев, видео в данной статье предложит вниманию читателя дополнительную тематическую данные.

Удач!

---

Смотрите также

• Клапан вентиляции топливного бака
• Вытяжки для кафе с отводом в вентиляцию
• Вентиляция в столовой
• В ванной плохая вентиляция
• Монтаж вентиляции в туле
• Производство воздуховодов для вентиляции
• Подкровельная вентиляция гибкой черепицы
• Вентиляция для дачи
• Водяные нагреватели для вентиляции
• Вентиляция улья зимой
• Смета на монтаж вентиляции

Шиберная заслонка на дымоход: конструкция, изготовление и монтаж

Отопительная система в доме может быть эффективной или неэффективной. На ее работу влияют различные причины. Но главная причина, как считают специалисты, качество тяги в дымоотводящем канале. При достаточной тяге вы получаете гарантию того, что расход топлива будет небольшим, КПД сгорания – высоким, в результате чего помещение будет обогреваться быстро. При недостаточном воздушном потоке, напротив, расход топлива будет большим, КПД – низким, помещение будет обогреваться долго и может появиться нежелательная обратная тяга.
По этой причине основные конструктивные элементы дымохода влияют на процесс регулирования тяги. Касается это и простого устройства — шиберной заслонки для дымохода, которая самостоятельно и быстро может быть сконструирована и установлена даже неопытным строителем.

Назначение и разновидности шиберных заслонок

С помощью задвижки на дымоход (шибера) регулируется тяга в дымоотводе. Процесс заключается в следующем:

Когда происходит горение в печи, задвижкой перекрывается отдельный участок канала, по которому идет дым. Регулировка воздушных потоков в дымоходе, а также силы пламени в отопительном оборудовании и тяги производится с помощью уменьшения или увеличения площади шибера. Когда процесс горения прекращается, задвижку закрывают для того, чтобы тепло воздушными потоками не уносилось из помещения.

Но даже в закрытом положении не допускается, чтобы шиберная задвижка полностью перекрывала дымоход, поскольку это не положено по технике безопасности. Такое устройство устанавливается на любом отопительном приборе. Исключением являются самые последние модели, в которых предусмотрена автоматическая регулировка тяги при помощи дефлектора.

Задвижка для дымохода должна иметь форму, которая точно воспроизводит сечение трубы.

Виды конструкций шиберных заслонок

Выдвижная, которая считается более простой и надежной конструкцией. Ее движение производится только по горизонтали. Устанавливают ее обычно в дымоходах, изготовленных из стали или кирпича. Она имеет вид гладкой пластины, имеющей отверстия, и легко передвигающейся в специальных направляющих пазах.

Поворотная или дроссельная конструкция, вращающаяся вокруг своей оси, посредством чего открывающая или перекрывающая дымовые каналы. Ее устанавливают тогда, когда невозможно использование выдвижной заслонки.

Поворотная шиберная заслонка для дымохода.

На выбор нужного варианта конструкции влияют особенности конструкции дымоходов. Но не только тип устройства является важным моментом. Влияет на выбор системы и материл изготовления. Наиболее часто замечено использование:

Чугуна. Чугун придает изделиям большую прочность, надежность и долговечность. Его всегда использовали при изготовлении таких конструкций. Но чугун не лишен одного большого недостатка – от сильно тяжелый, что позволяет устанавливать задвижки из этого материала исключительно на кирпичных трубах.

Нержавеющей стали. Отличительными качествами этого материала является легкость, прочность и устойчивость к коррозийным процессам. Благодаря тому, что он не оказывает влияния на теплоотдачу отопительных приборов, можно добиться максимального КПД печи. Чаще всего производится полировка стальных шиберов, потому что на гладкой поверхности не осаждается сажа. Такие конструкции подходят для установки к любым трубам.

Самостоятельное изготовление заслонки

Традиционная конструкция шиберной заслонки для дымохода является очень простой, поэтому легко изготавливается своими руками. Самостоятельное ее изготовление может быть наиболее актуальным при возникновении сложностей в выборе нового оборудования.

Ознакомьтесь с процессом самостоятельного изготовления поворотного шибера, для которого используется нержавеющая сталь. Во время работы необходимо соблюдать следующую последовательность:

Подготовить рамку для заслонки. Конструкция ее сваривается с сохранением определенных размеров, для чего используют стальные уголки с шириной полки 35-45 мм.

Конструкция поворотной шиберной заслонки.

Высверлить отверстие для оси. При изготовлении шибера, имеющего «прямой» поворот, отверстие необходимо расположить строго на середине параллельных сторон рамы. Если заслонка будет «угловая», отверстия выполняются по диагональной линии.

Приварить втулки, которые могут быть небольшими отрезками полудюймовой трубы. Проконтролировать, чтобы они были расположены правильно: обеспечить свободное проворачивание оси прутка внутри трубы.

Подготовить заготовку для изготовления заслонки. Для этого используется стальной лист толщиной 2-3 мм, из которого необходимо вырезать пластинку, имеющую нужные размеры.

Вложить заготовку в рамку и приварить ее к оси. Проследите за тем, чтобы между заслонкой и рамкой по периметру была одинаковая величина зазора – около 1 мм.

Приварить ограничитель, удерживающий заслонку в положении «закрыто».

Закрепить на ось декоративную ручку, которая будет служить для поворачивания задвижки.

Специалисты утверждают, что такую конструкцию заслонки на дымоход легко установить на трубу, и ее работа достаточно эффективна. Но необходимо оставление небольшого зазора между задвижкой и рамой для того, чтобы даже закрытая заслонка пропускала небольшое количество воздуха.

Особенности установки шиберной заслонки

Устанавливают шиберную заслонку тогда, когда производят монтаж дымоотводящего канала. Сконструированный шибер выставляется на первом метре дымоходной трубы – благодаря такому расположению обеспечивается максимальное удобство пользования прибором.

Часть дымохода, на которой устанавливают заслонку, не утепляют, поскольку в этом случае возникшая разница между коэффициентом расширения внутренней и наружной трубы спровоцирует заклинивание шибера.

Процесс монтажа заслонки в кирпичные дымоходы выполняется с соблюдением следующей последовательности:

1. Укладывается один ряд кирпичей для дымоотводящей трубы.
2. Вырезается фрагмент, имеющий размеры задвижки. Во время этого учитывается ширина слоя раствора, приготовленного из песка и глины – на него устанавливается заслонка.
3. Пробивается отверстие в любом кладочном кирпиче, куда вставляется поворотная ручка.
4. Выкладывается следующий ряд кирпичей. При выкладке необходимо проследить за его плотным прилеганием к первому ряду. При образовании щелей необходимо тут же заделывать их, используя цементный раствор.

Существуют и другие способы монтажа заслонки, один из которых – «труба в трубу». При этом заслонка размещается в дымоходе без использования дополнительных креплений. Ее положение надежно укреплено, благодаря тому, что плотно прилегает к трубе.

Конструкция шиберной задвижки для дымохода.

Заслонки для печных труб являются устройством, необходимым для регулирования тяги. Их конструкции продают специализированные магазины, но легко изготовить заслонку и самостоятельно. Установить шибер легко и просто. Но люди, не опытные в установке дымоходов, могут самостоятельно не справиться с установкой этой конструкции.

Качество монтажа шибера сильно влияет на работу обогревательного оборудования. При небольших недочетах может ухудшиться тяга и угарный газ появиться в отапливаемом помещении. Поэтому лучше обратиться к помощи профессионалов, которые за короткий промежуток времени произведут монтаж дымохода и грамотно установят шиберную заслонку.

устройство, цели применения, альтернативы.

Изготовление шибера для воздуховода своими руками

Содержание

• 1 Что такое шиберная задвижка
  • 1.1 Описание понятия
  • 1.2 Куда ставится шибер
  • 1.3 Для чего в вентиляцию ставят шиберы
  • 1.4 Предназначение и принцип действия
  • 1.5 Технические характеристики
  • 1.6 Особенности применения
  • 1.7 Функциональное назначение шибера
  • 1.8 Преимущества и недостатки различных задвижек
  • 1.9 Разновидности
    • 1.9.1 Форма
    • 1.9.2 Способ управления
    • 1.9.3 Материал изготовления
    • 1.9.4 Угол к оси воздуховода
    • 1.9.5 Способ монтажа
  • 1.10 Классификация
    • 1.10.1 Круглый
    • 1.10.2 Прямоугольный
    • 1.10.3 По конструктивному исполнению
  • 1.11 Конструкция
    • 1.11.1 Выдвижной
    • 1.11.2 Поворотный
  • 1.12 Срок службы и цены
  • 1.13 Видео: Как сделать шиберную заслонку своими руками
• 2 Принцип работы шиберного механизма
  • 2. 1 Корпус
  • 2.2 Нож
  • 2.3 Уплотнители
  • 2.4 Типы соединения с трубопроводами
• 3 Пример поэтапного монтажа
  • 3.1 Необходимые материалы и инструменты
  • 3.2 Чертёж и схемы
  • 3.3 Тонкости установки
    • 3.3.1 Расчёт размера
    • 3.3.2 Бесфланцевое соединение
    • 3.3.3 Фланцевое соединение
  • 3.4 Способы крепления
    • 3.4.1 Муфтовая арматура
    • 3.4.2 Цапковая
    • 3.4.3 Штуцерная
    • 3.4.4 Под приварку
• 4 Технология изготовления в домашних условиях
  • 4.1 Универсальное приспособление
  • 4.2 Выбор варианта расположения
• 5 Альтернативы
• 6 Частые ошибки и проблемы при установке
• 7 Практические рекомендации по выбору и монтажу: на что обратить внимание

Что такое шиберная задвижка

Вентиляционная задвижка — это специальная арматура, основной функцией которой является полное или частичное перекрытие потока воздуха или сыпучих и жидких материалов. Помимо систем вентиляции, этот тип клапанов также широко используется в различных дренажных системах, канализации и т.д.

Существуют две основные разновидности описанного механизма: горизонтальные откатные ворота и поворотные ворота. Последний также иногда называют «поворотным клапаном». В отличие от горизонтального типа, он довольно ненадежен и поэтому используется только в тех случаях, когда горизонтальные откатные ворота невозможно установить по техническим причинам.

Дымоходная заслонка чаще всего используется в дымоходах из кирпича или стали. Он имеет перфорированную форму для обеспечения полного закрытия дымохода. Это является требованием для соблюдения требований пожарной безопасности. Также стоит обратить внимание на автоматические моторизованные жалюзи для воздуховодов. Процесс закрытия и открытия такого механизма осуществляется дистанционно, нажатием кнопки.

Описание понятия

Вентиляционная задвижка предотвращает сильное обдувание и выдувание воздушных масс.

Функция вентиляционной задвижки заключается в ограничении или блокировании потока воздуха. Устройство имеет форму клапана. Аналогичные детали используются в вентиляционных вытяжках, дренажных системах и подобных конструкциях. Диффузоры могут использоваться в воздуховодах из любых материалов, включая полипропилен и пластиковые воздуховоды в целом. Поскольку противопожарные нормы предписывают использовать дымоход из огнестойкого материала (кирпич или сталь), необходимо использовать металлическую жалюзи.

Работа детали идентична работе обычной заслонки, используемой для регулирования тяги в дымоходе. Когда топливо воспламеняется, открытая заслонка активирует поток воздуха. При сжигании древесины или торфа часть оставляют лишь слегка открытой, чтобы предотвратить слишком быстрое тление. После завершения процесса проход можно закрыть. Заслонка вентиляции работает аналогичным образом: она активирует или деактивирует поток воздуха. Элемент может управлять потоками от главного блока к филиалам.

Куда ставится шибер

Чтобы иметь возможность выполнять все функции, предусмотренные характеристиками элемента, важно знать, где его установить. Эти рекомендации и данные никогда не следует игнорировать, так как это может повлиять как на производительность системы, так и на вероятность возникновения пожара. Обычно элемент устанавливается на первом метре трубы, так как в большинстве случаев этот участок воздуховода не изолирован, чтобы не происходило тепловое расширение.

Для чего в вентиляцию ставят шиберы

Демпферы устанавливаются на приточных и вытяжных канальных вентиляционных системах любого назначения — как жилых, так и промышленных. Они помогают регулировать интенсивность работы вентиляционных систем и защищают дом от холодного воздуха, поступающего зимой из вентиляционного канала. Пользователь может в любой момент перекрыть подачу воздуха из вентиляционного канала или открыть заслонку и увеличить поток воздуха. Хотя производительность воздуховода напрямую не зависит от формы и модели задвижки, этот компонент следует выбирать с учетом его конструктивных особенностей. Конструктивные различия между разными моделями невелики из-за простой конструкции задвижек.

Предназначение и принцип действия

Вентиляционные затворы — это клапаны, которые могут полностью или частично перекрывать поток воздуха в вентиляционном канале. Слово schieber переводится с немецкого как задвижка. Название полностью раскрывает функциональное назначение устройства. Устройство используется в вентиляционных сетях для повышения их эффективности путем регулирования интенсивности воздушного потока. Заслонку иногда называют «бабочкой», но этот термин применим не ко всем устройствам, а только к тем, которые оснащены поворотным запорным механизмом.

Принцип работы заслонки-бабочки точно такой же, как и у дымовой заслонки, которая служит для регулирования тяги в дымоходе. Таким образом, при воспламенении топлива заслонка открывается, обеспечивая мощный поток воздуха из дымохода в дымовую трубу. Во время активной фазы горения заслонка закрыта, не позволяя топливу гореть сразу, а после того, как последние угли разложились, заслонка почти полностью закрывается, оставляя лишь небольшой зазор.

Таким образом, дымовая заслонка действует как регулятор тяги, контролируя скорость и интенсивность прохождения воздушной массы через дымоход. Тот же принцип применим к вентиляционной заслонке. Он увеличивает или уменьшает поток воздушных потоков. Кроме того, золотник уравновешивает сопротивление воздушного потока в воздуховоде и регулирует поток воздуха от основной части воздуховода к ответвлениям. Лопастные заслонки могут быть установлены в воздуховодах из любых материалов, включая пластик.

Технические характеристики

Конструкция поворотных заслонок полностью зависит от места установки, температуры воздушной массы и формы воздуховодов. Все поворотные затворы должны иметь абсолютно гладкую поверхность, чтобы работать при различных температурах и регулярно очищаться. Кроме того, заслонка должна быть перфорированной или иметь щелевое отверстие. Это позволит не полностью прекратить приток свежего воздуха в помещение и обеспечит поддержание благоприятного микроклимата.

Демпферы могут быть выдвижными или вращающимися. Первые используются в системах с принудительной вентиляцией и представляют собой прямые заслонки из стали. Они устанавливаются перпендикулярно направлению потока. Такая конструкция позволяет контролировать расход воздуха и изменять его при необходимости.

Роторные модели, называемые демпферами, могут быть установлены в системах вентиляции с естественной тягой. Модели имеют форму пластины, установленной на оси, и приводятся в действие ручкой. Ручка, в свою очередь, крепится к пластине с помощью болта и барашковой гайки и при каждом повороте открывает заслонку на 10 градусов. Все детали клапана изготовлены из оцинкованной стали и при необходимости дополнительно окрашены.

В приточных и вытяжных системах заслонка устанавливается в коллекторе воздуховода перед вентилятором. Это предотвращает перегрев двигателя вентилятора: когда вентилятор запускается, заслонка закрыта, а когда скорость вентилятора достигает рабочих параметров, она открывается. Заслонка действует как пусковая заслонка, что повышает эффективность вентилятора и продлевает срок его службы.

Особенности применения

Задвижка — это клапан, который закрывает поток воздуха. Он также используется в трубопроводах сточных вод и трубопроводах агрессивных сред. Запорные и регулирующие элементы имеют разнообразную форму. Мы производим круглые и прямоугольные изделия. Различают также конструкции поворотных и шиберных задвижек.

Демпферы устанавливаются в конце воздуховода перед вентилятором. Они помогают выровнять сопротивление воздушного потока и контролировать массу приточного воздуха. Заслонки-перевертыши используются в различных типах вентиляционных каналов. Конструкции подходят для установки в системах с высокой нагрузкой в промышленных, коммерческих и жилых зданиях. У нас есть демпферы различных размеров. Выберите и приобретите тот, который подходит для вашей системы вентиляции.

Функциональное назначение шибера

Чтобы понять назначение этой детали для дымохода, необходимо понять, что такое заслонка для плиты. Заслонка позволяет изменять тягу прибора, регулируя горение в топке.

Этот компонент имеет важное преимущество: он оказывает незначительное сопротивление оставшимся пузырькам газа, которые должны выводиться за пределы помещения. Когда дымоход не работает, то ворота полностью закрыты.

Откатные ворота имеют существенный недостаток — у них иногда прогорают сварные швы. Эта проблема встречается довольно часто — ее причиной обычно является небрежный подход к качеству данного продукта со стороны компаний-производителей.

Преимущества и недостатки различных задвижек

Задвижка используется в вентиляционных каналах для повышения их эффективности путем изменения скорости воздушного потока. Если рассматривать различные типы задвижек с точки зрения надежности, то поворотная задвижка менее надежна, чем горизонтальная. По этой причине он используется только в тех приложениях, где установка горизонтальной версии технически невозможна.

В целом, неоспоримыми преимуществами задвижек являются:

• низкое сопротивление воздушным массам в открытом положении;
• эффективное применение в агрессивных и вязких средах;
• компактные размеры;
• запатентованная конструкция;
• низкая стоимость;
• применимость в различных условиях.

Однако у них есть и некоторые недостатки:

• Для подъема ворот должно быть достаточно места;
• Периодический износ уплотнений в затворах и корпусах;
• Сложность ремонта в процессе эксплуатации;
• Отказ при высокой длительности цикла;
• Чугунные ворота, хотя и устойчивы к коррозии, довольно хрупкие;
• Стальные задвижки подвержены коррозии, но прочны и могут выдерживать высокие температуры.

Разновидности

Помимо конструктивных различий, существует ряд других различий между демпферами.

Форма

Форма жалюзи полностью зависит от формы канала и может быть круглой или прямоугольной. Круглые демпферы имеют наилучшие характеристики, но в некоторых случаях необходимы квадратные и прямоугольные конструкции. Обычно это происходит, когда воздуховод необходимо скрыть за воображаемой стеной или потолком с минимальным зазором. Эксплуатация квадратных электронагревателей также является одной из причин установки прямоугольных воздуховодов. Какой бы ни была форма канала, обтуратор должен в точности повторять ее.

Способ управления

В зависимости от этой особенности существует несколько типов обтураторов. Существуют модели с ручным, автоматическим, пневматическим и гидравлическим управлением. Выбор зависит от технических условий вентиляционной системы и личных предпочтений владельца.

Материал изготовления

Все используемые материалы — высоколегированная оцинкованная или хромированная сталь. Свойства материала делают металлические заслонки очень прочными, долговечными и устойчивыми к агрессивным средам. Устройства характеризуются высокой тепло- и паростойкостью и могут без ограничений устанавливаться во всех типах вентиляционных систем зданий.

Угол к оси воздуховода

Типичная задвижка закрывает воздуховод под углом 90° к его продольной оси. Даже при относительно низкой скорости воздуха частично закрытая заслонка становится источником сильного шума и создает вихри. Поэтому он не используется для управления воздуховодами.

Однако в пневматических системах транспортировки часто возникает необходимость в частичном ограничении потока в канале. В этом случае используется угловая задвижка, отсекающая поток под углом 45 градусов.

Его форма позволяет убить двух зайцев одним выстрелом:

• Уровень шума значительно снижается, поскольку турбулентность на препятствии меньше.

При дросселировании с наклонной задвижкой турбулентность меньше.

• Возможность более точной регулировки пропускной способности канала: перемещение затвора на фиксированную величину означает меньшее процентное изменение поперечного сечения.

Способ монтажа

Существует два способа установки ворот: фланцевый и колоколообразный. В первом случае используются монтажные фланцы, а во втором клапан вставляется через седло снаружи канала.

Классификация

Современная промышленность выпускает множество типов задвижек для вентиляции, которые отличаются по многим параметрам. Конструкции шиберных задвижек различны:

• по форме — круглые и прямоугольные;
• Конструкция откатных ворот может быть выдвижной или поворотной;
• Тип управления — ручной, автоматический (электропривод), пневматический, гидравлический;
• Тип монтажа — фланцевый или муфтовый;
• Материал — антикоррозийная, легированная или хромированная сталь.

Внешняя форма задвижки зависит от конструкции вентиляционной системы, в которой она будет установлена. Однако в частных ситуациях возможна установка только задвижек прямоугольного типа. Есть два таких случая.

Круглый

Как уже упоминалось, форма используемой задвижки зависит от формы вентиляционной системы. Поэтому применение кольцевого коллектора к воздуховоду возможно только в том случае, если его форма совпадает с формой труб системы.

Прямоугольный

Прямоугольные коллекторы используются чаще, чем круглые. Помимо труб, они могут быть установлены в дымоходах, колодцах, канализационных системах и т. д.

Более того, в некоторых ситуациях прямоугольная задвижка может использоваться исключительно для вентиляции. Есть два таких случая.

1. Когда необходимо скрыть заслонку при минимальном свободном пространстве.
2. При установке вентиляционных систем, конструкция которых требует использования электрических нагревателей.

По конструктивному исполнению

Поворотный клапан — эта модель чаще всего ломается и требует ремонта

Наиболее популярными и надежными являются рулонные конструкции. Они широко используются в дымоходах из жести и кирпичной кладки. Этот тип устройства обеспечивает:

• Прохождение воздушных масс с минимальными потерями;
• превосходная воздухонепроницаемость;
• легкая очистка дымохода.

Существуют также поворотные модели. Они не отличаются высокой надежностью — подвижная часть механизма легко выходит из строя. Они используются в тех случаях, когда конструкция или технические характеристики не позволяют установить удлинительное изделие. В центре устройства находится стержень. К нему прикреплена пластина, которая вращается вокруг своей оси.

Конструкция

По своей конструкции канальные демпферы делятся на выдвижные и откидные. Как круглые, так и прямоугольные демпферы могут быть обоих типов. Определенная конструкция лучше подходит для определенного применения.

Выдвижной

Механизм выдвижного типа лучше всего подходит для дымоходов, в которых в качестве исходного материала для строительства используется металл или кирпич. Этот тип конструкции позволяет:

• проходить через воздушные потоки с минимальными потерями;
• Обеспечьте максимально возможный уровень герметичности;
• Выполняйте чистку и обслуживание дымохода без затруднений.

Поворотный

Поворотный клапан используется нечасто. Механизм работает с помощью стержня, расположенного в центре. К нему прикреплена металлическая пластина, которая вращается вокруг своей оси. Это корректирует пространство и перекрывает его.

Клапан-бабочка также называется дроссельным клапаном. Конструкция довольно проста и может быть легко выполнена вручную. Однако поворотный клапан используется редко. Это связано с тем, что подвижная часть механизма характеризуется низкой долговечностью и поэтому требует периодической замены.

Срок службы и цены

Срок службы заслонки дымохода в значительной степени зависит от материала и толщины металлического листа. Нержавеющая сталь толщиной 2-3 мм служит около 7-10 лет, чугун 10-15 лет.

Видео: Как сделать шиберную заслонку своими руками

Принцип работы шиберного механизма

Механизм включает в себя:

• тело,
• ползунок,
• распорка,
• уплотнительные элементы,
• узел сальникового уплотнения.

Усилие, с помощью которого управляется движение затвора, передается с помощью штока.

Герметичность обеспечивается за счет плотного прижатия затворного элемента к уплотнительным элементам под действием давления движущейся среды. Конструкция затвора может включать выдвижной или невыдвижной шток. Фиксированный шток обычно используется для установки в ограниченном пространстве.

Корпус

Корпуса задвижек могут иметь цилиндрическую или прямоугольную форму. Они могут быть цельнометаллическими или сборными (например, сварными). Корпуса могут быть оснащены съемной нижней крышкой и проходным клапаном. Корпуса изготовлены из высокопрочного чугуна, цветного металла или легированной стали.

Материал, из которого изготовлена задвижка, напрямую влияет на ее устойчивость к агрессивным средам. Таким образом, чугунные детали менее устойчивы к:

• дизель,
• моторное масло,
• бензин,
• индустриальное масло.

Для снижения цены задвижки и повышения ее устойчивости к агрессивной среде используются комбинированные задвижки — корпус изготавливается из чугуна, а затвор — из легированной стали. Если чугун подвергается воздействию агрессивной среды, его покрывают эпоксидной смолой в целях ухода. Для агрессивных сред используются задвижки с корпусами из высокопрочного ПВХ.

Нож

Может быть изготовлен из толстого листового проката с уплотнением

параллельные элементы. Ножевой элемент имеет отверстие, полученное путем сверления. Диаметр отверстия должен быть равен диаметру патрубка, к которому крепится затвор.

Затворный элемент может иметь заостренный край, который может проходить под углом к закрываемому проему или закрывать его прямо. Это позволяет разделить затворный элемент

• в тип ножа
• и гильотину.

Заостренный ножевой элемент позволяет легко закрывать отверстия, через которые проходят вязкие или твердые среды. Степень заточки определяет возможность максимально быстро закрыть отверстие в трубе.

Ножи изготовлены из высокопрочной легированной стали. Нож полируется для обеспечения максимально легкого скольжения по уплотнительным элементам и максимально плотного контакта с краем уплотнения или трубопровода. Высококачественная полировка предотвращает залипание или заклинивание при уплотнении сред с большим количеством твердых частиц.

Уплотнители

Можно использовать два типа уплотнений: металлические уплотнения и уплотнения из синтетических компонентов.

1. В нефтехимической промышленности нитриловый каучук используется в качестве уплотнительного материала.
2. При работе с маслами и топливом при низких температурах хорошо работают уплотнения из резиновых смесей и уплотнения CKN.
3. Уплотнения на основе силикона широко используются в фармацевтической и пищевой промышленности.

Уплотнение обеспечивает плотное прилегание к верхней части устройства. Его упаковка состоит из хлопкового волокна, синтетических полимеров, графитосодержащего материала.

Типы соединения с трубопроводами

Устройства монтируются на трубопроводах с помощью:

• фланцевый,
• фланцевый,
• Сварные соединения.

В случае соединения фланец-фланец или фланец-фланец герметичность патрубка усиливается специальными прокладками.

Пример поэтапного монтажа

Задвижка обычно устанавливается на выходе вентиляционной системы. Если вентилятор установлен в сочетании с регулируемой заслонкой, этот механизм называется пусковым шибером. В такой комбинации задвижка служит в качестве защитного колпака, предохраняющего двигатель вентилятора от возможного перегрева.

Двигатель вентилятора запускается, когда заслонка находится в закрытом положении. В противном случае двигатель будет подвергаться излишней нагрузке, что рано или поздно приведет к поломке оборудования.

Существует два способа установки дроссельной заслонки:

• Метод Barefoot (труба в трубу) — при таком способе монтажа дроссель устанавливается в торцы труб, и фитинги не требуются. Стыки на соединениях труб должны быть тщательно загерметизированы силиконом;
• Фланцевый метод предназначен для использования клапанов на прямоугольных вентиляционных каналах и предполагает обязательное использование крепежных материалов. Необходимым условием применения этого метода является использование высокопрочных материалов, способных противостоять агрессивной внешней среде.

Необходимые материалы и инструменты

Самостоятельное изготовление и самостоятельная сборка невозможны без наличия под рукой необходимых инструментов:

1. Маркеры.
2. Маркер компаса.
3. Измерительная лента.
4. Область применения.
5. Сварочный пруток с электродами.
6. Тиски.
7. Плоскогубцы.
8. Молотки.
9. Нарежьте резьбу и смажьте ее.
10. Дрель.
11. Шлифовальный круг и отрезной круг.
12. Шлифовальный круг.

Обязательно возьмите лист отечественной нержавеющей стали марки 12×18н10т. Допускается его замена на импортный аналог из AISI304. Стоимость выше, но и срок службы больше.

Минимальная толщина листа составляет 1,5-2,5 мм.

Также потребуются другие материалы:

• Металлический каркасный брус.
• 2 x 8 мм винта.
• 6 мм трубки из нержавеющей стали.

Чертёж и схемы

Подготовьте чертеж или концептуальную схему задвижки до начала дальнейшего строительства. Большое количество фотографий можно найти на специализированных сайтах.

Тонкости установки

Патрубковый клапан устанавливается в конце канала и не требует крепежа. Соединения тщательно герметизируются силиконовым герметиком. Если необходимо отводить горячий или насыщенный влагой воздух, следует использовать термостойкие и водонепроницаемые материалы. Вентиляция не должна использоваться до полного отверждения материала. Бутилкаучуковая лента, которая выдерживает температуру 100 градусов и более, также может дать хорошие результаты. Чуть менее термостойкой является термоусадочная гильза, содержащая слой клея-расплава. Эта прокладка способна работать при высокой влажности и температуре до 80 градусов.

Фланцевый метод применяется для установки заслонок на прямоугольных воздуховодах и регламентируется СНиП 3.05.0185.

• Основным условием монтажа является использование крепежных элементов. Они изготавливаются из высокопрочных материалов и могут выдерживать агрессивное воздействие окружающей среды.
• Фланцы должны быть закреплены четырьмя или более винтами, и все они должны быть расположены на одной стороне установленного фланца.
• При горизонтальном расположении устройства головки винтов должны находиться сверху.

• После установки проверьте движение рольставен. Рольставни должны открываться и закрываться свободно, без жужжания и заеданий.
• Фланцевое соединение требует обязательной герметизации, для чего можно использовать пористый поролон или термоусадочную битумно-полимерную шпатлевку.
• При установке моделей с электрическим управлением необходимо позаботиться о том, чтобы рядом с заслонкой находился источник питания 220 В.

Благодаря простой конструкции и легкости сборки выдвижные изделия могут быть построены самостоятельно. Однако использование самодельных моделей допускается только в том случае, если они установлены в вентиляционных системах. При планировании установки дымовых клапанов в камине или кухонной системе настоятельно рекомендуется использовать модели с заводской комплектацией. Это связано с требованиями пожарной безопасности, которые должны строго соблюдаться.

Заслонка является важным компонентом вентиляционной системы. Он служит для регулирования интенсивности воздушных потоков, поступающих в помещение, и препятствует проникновению холодного воздуха зимой.

Расчёт размера

Даже зазор в несколько миллиметров может привести к неисправности воздуховода.

Пошаговая процедура устранения проблемы выглядит следующим образом:

1. Сначала возьмите рулетку, чтобы измерить размер внутреннего канала.
2. Добавьте 20-30 мм к результату. Результат — размер внешней рамки.
3. Отверстие для выхода газа является обязательным для готовой задвижки.
4. Кроме того, положение для сварочных отверстий отмечается как можно точнее.

Часто такая конструкция устанавливается там, где у вентилятора есть выход. Когда производится полная сборка ворот и вентилятора, создается монолитная конструкция, которую также можно назвать стартовыми воротами. Он служит для предотвращения перегрева вентилятора.

Бесфланцевое соединение

Самый простой метод — установить стартовую заслонку непосредственно на дымоход. Такой тип расположения деталей привлекателен тем, что он предполагает использование дополнительных деталей для ремонта механизма. Однако не все жалюзи для дымоходов предназначены для такого монтажа.

Другой способ заключается в установке шибера перед выходом дымохода или в самой дымоходной плите. В этом случае деталь становится частью отопительной конструкции. Однако существует ограничение по высоте. Допускается максимальная высота установки заслонки 1 м.

Фланцевое соединение

При креплении фланцевой заслонки необходимо соблюдать определенные правила монтажа. Крепежные элементы дымохода должны располагаться на определенном расстоянии от самого дымохода. Их нельзя устанавливать вместе с заслонкой. Кроме того, крепежные элементы должны располагаться строго на указанной стороне фланца. Это соединение должно быть оснащено дополнительным уплотнительным материалом.

Способы крепления

Водяные клапаны могут быть подключены к процессу различными способами: закреплены с помощью специальных элементов или установлены с помощью сварки.

Муфтовая арматура

Соединительный патрубок имеет наружную резьбу с мелким шагом и выполнен в виде шестигранника снаружи для облегчения использования гаечного ключа. Муфта накручивается на нить и запечатывается льняной нитью или лентой ФУМ.

Цапковая

Этот тип соединения характеризуется наличием внешней резьбы на конце муфты и буртика на конце трубы.

Патрубок клапана прижимается к трубе своей торцевой частью и фиксируется в этом положении накидной гайкой. Соединение уплотняется металлической прокладкой и специальной смазкой.

Штуцерная

Муфта — это короткий отрезок трубы (гильзы) с внутренней резьбой на обоих концах. При таком типе соединения соединительные концы фитинга вкручиваются в трубу и фиксируются накидной гайкой.

Под приварку

Это цельный узел арматуры, герметичность которого гарантируется сваркой.

Технология изготовления в домашних условиях

Опытные мастера всегда подчеркивают, что поворотные и раздвижные откатные ворота может сделать даже новичок. Для того чтобы готовое изделие отлично справлялось со своей основной задачей, необходимо правильно произвести все необходимые измерения

Если готовый шибер плотно прилегает к дымоходу, то со временем он может заклинить, так как на него будут воздействовать высокие температуры. А при наличии большого зазора между заслонкой и дымоходом будет сложно регулировать интенсивность тяги во время работы.

Универсальное приспособление

Современные откатные ворота состоят из самих откатных ворот, а также специальной направляющей рамы. Поэтому перед началом работы мастер должен измерить внутреннее сечение дымохода или кирпичного дымохода. Согласно измерениям, из стального листа (толщиной 5 мм) вырезается аккуратный прямоугольник. С одной стороны делается небольшая продольная складка, ширина которой не должна превышать 30 мм.

Это необходимо для того, чтобы заслонку можно было легко вытащить. Каждый ломтик шлифуется, уменьшая размер изделия сразу на 2 мм с каждой стороны. Это обеспечит свободное движение заслонки внутри дымохода.

Если люк изготавливается для камина из кирпичной кладки, то сама рамка может быть изготовлена из толстой стальной проволоки, диаметр которой находится в пределах 6 мм. Во время этой процедуры кусок металла просто сгибается в U-образную форму в строгом соответствии с имеющимися замерами.

Если дымоход имеет прямоугольную форму и изготовлен из стали, то каркас лучше сделать из металлической полосы толщиной 2 мм и шириной до 35 мм. Подготовленную полосу сгибают по длине, оставляя аккуратный зазор по всей толщине доски. Только после этого можно сделать небольшие надрезы под углом 45° в двух местах, чтобы придать полосе U-образную форму. Все зазоры в местах вырезов должны быть заварены встык.

Для соединения концов заслонки следует использовать два куска металла, которые должны быть расположены так, чтобы жалюзи свободно проходили между ними. В конце всех этих манипуляций у мастера должна получиться прямоугольная рама с пазами для затвора.

Чтобы сделать затвор в круглой трубе, возьмите два одинаковых листа металла толщиной 2 мм. Круглые отверстия вырезаются посередине в соответствии с диаметром дымохода. Откидная пластина должна быть изготовлена отдельно. Затем пластины соединяются вместе с помощью сварочного аппарата.

По периметру необходимо приварить только три стороны, чтобы отверстия готовой заслонки дымохода точно совпадали. Между верхней и нижней плитами необходимо оставить зазор в 5 мм. На этом процесс изготовления заслонки для дымохода можно считать завершенным, так как мастеру остается только вставить заслонку и прикрепить готовое изделие к дымоходу.

Выбор варианта расположения

Существует несколько способов установки дымохода, каждый из которых имеет свои преимущества и недостатки. Важным фактором является то, из чего сделан дымоход. Но современные мастера предпочитают использовать три наиболее распространенных варианта:

1. Установка дымоходной плиты.
2. Установка методом дымохода в трубе.
3. Установка в системе вентиляции.

Если установщик выбирает метод «труба в трубе», то нет необходимости в специальных креплениях для надежной фиксации заслонки к элементам дымохода. Расположение клапана в системе вентиляции полностью исключает возможность перегрева двигателя вентилятора при активном использовании.

Современные производители предлагают готовые дымоходы, оснащенные всеми необходимыми устройствами (заслонка не является исключением). В этом случае деталь следует использовать строго в соответствии с рекомендациями производителя. В противном случае можно сделать откатные ворота в дымоходе своими руками и по более доступной цене.

Существует три основных варианта установки шиберного затвора в дымоходе:

• монтаж «труба в трубе»;
• дымовая труба;
• Установка в вентиляционную трубу.

Если мы размещаем задвижку в отводящей трубе или в плите, т.е. встраиваем элемент в ее конструкцию, то задвижка располагается на отрезке трубы как можно ближе к отопительному котлу. Это обеспечивает простое управление и легкий поворот заслонки. Это необходимо для того, чтобы заслонка не касалась портала или обшивки. При установке в конфигурации дымоход-труба нет необходимости выполнять дополнительные соединения с другими частями банной печи.

Обычно в продаже имеются готовые к установке дымовые трубы, в комплект которых входит все необходимое, включая шиберную заслонку. В этом случае он помещается в систему в соответствии с инструкциями производителя. Если он не предусмотрен по тем или иным причинам, вполне возможно изготовить и установить этот компонент самостоятельно.

Альтернативы

К ним относятся клапаны и многочисленные заслонки, которые различаются как по функциям, так и по конструкции.

Противопожарные клапаны используются для остановки естественной или принудительной вентиляции на достаточно ранней стадии в случае пожара и, наоборот, для массового перемещения воздуха по путям эвакуации.

Различают заслонки в зависимости от их положения открытия:

• Нормально открыто,
• Нормально закрыто,
• Двойное действие.

Для активации заслонки можно использовать следующие компоненты:

1. Возвратная пружина и соединение с соленоидом. Соленоид может открывать клапан, закрывать его, поддерживать его в открытом и закрытом состоянии, противодействуя возвратной пружине, отвечать за активацию защелки разблокировки клапана.
2. Пружинный узел блокировки плавкой вставки. Клапаны с такой схемой работы недороги, но могут быть приведены в действие только один раз.
3. Привод с редуктором и двигателем.

Кроме того, вместо угловых поворотных затворов обычно используются поворотные затворы с ручным или электромеханическим приводом.

Частые ошибки и проблемы при установке

Существует несколько проблем, с которыми сталкивается большинство владельцев таких сооружений:

1. Установка рукояток, не позволяющих контролировать положение дроссельной заслонки.
2. Угарному газу некуда выходить, и отверстия нет.
3. Поверхность недостаточно гладкая.
4. Использование тонких сортов стали или нержавеющей стали с низким содержанием никеля. Такие изделия быстро выходят из строя из-за деформации под воздействием высоких температур.
5. Металлическая дымовая труба с чугунной частью внутри. Эти детали не совместимы друг с другом.
6. В изолированных помещениях устанавливается дымоходная заслонка. Тепловое расширение типа приводит к заклиниванию.

Практические рекомендации по выбору и монтажу: на что обратить внимание

Шиберная заслонка традиционно устанавливается на выходе воздуховода перед вентилятором. Если система вентиляции разветвленная, имеет смысл установить отдельный клапан в каждой ветке. Их закрытие увеличит сопротивление воздуха и повысит эффективность вентиляции.
Для обеспечения плотного прилегания затвора к воздуховоду на соединительные швы наносятся уплотнительные и герметизирующие составы, такие как силиконовый герметик, термоусадочная лента или битумно-полимерная шпаклевка. Однако при установке задвижек на трубопроводах вентиляционных систем невозможно добиться полной герметичности устройства.
Поскольку задвижка в закрытом положении не обеспечивает полной герметичности вентиляционной системы, такие модели не используются в системах аварийной вентиляции, предназначенных для обеспечения пожарной безопасности.
Если деталь устанавливается на канальном оборудовании с помощью фланцевого элемента, она крепится минимум 4 винтами. Если он установлен вертикально, винты располагаются с одной стороны. Если заслонка расположена горизонтально, головки винтов находятся сверху.
В зависимости от условий эксплуатации выбираются изделия из определенного материала. Для стандартной бытовой или промышленной вентиляции подходят клапаны из оцинкованной стали.
Для помещений с повышенной влажностью используется версия из нержавеющей стали. Заслонки из нержавеющей стали дороже, но более долговечны.
Правильная работа вентиляционной системы в целом зависит от правильного монтажа отдельных компонентов. Знание принципов работы и конструктивных особенностей клапанов позволит домовладельцам правильно выбрать клапаны для более эффективного использования пропускной способности вентиляционных каналов.

Вентиляционные заслонки | Alnor



Воздушные заслонки являются важным компонентом систем вентиляции. В зависимости от их фактического назначения заслонки подразделяются на: регулирующие заслонки, запорные заслонки и герметичные заслонки, направляющие поток воздуха в вентиляционную систему.
Качество изготовления является решающим фактором для класса изоляции клапана. Подробную информацию о требованиях к изоляции заслонок можно найти в стандарте PN-EN 1751:2002 «Вентиляция зданий. Концевые вентиляционные устройства. Аэродинамические испытания регулирующих и запорных заслонок».

Демпферная изоляция относится как к закрытию потока воздуха снаружи, так и изнутри установки:

1. Изоляция по отношению к внешней среде вентиляционной системы:
Показывает количество воздуха, выходящего из воздуховода в окружающую среду в местах соединения, а также количество воздуха, забираемого внутрь воздуховода.
Эти характеристики описываются классом изоляции: A, B, C и D
2. Изоляция закрытой заслонки
Показывает количество воздуха, проходящего через закрытую заслонку, по отношению к общей площади закрытого воздуховода. Величина утечки определяет класс изоляции 0-4. Для изоляции класса 0 герметичность не требуется. Классы 0 и 1 предназначены для регулирующих заслонок. Самый высокий класс изоляции 4 зарезервирован для герметичных клапанов.

Типы заслонок – в зависимости от типа поверхности

•    Запорные заслонки в ассортименте Alnor включают: DAS, DASL, DAS-PVC и DAS-CV
Запорные клапаны имеют полную перекрывающую створку с зазором 2 мм на краю воздуховода.
Дополнительной особенностью демпферов DAS/SASL является идеальная форма лопастей и запрессованное пространство для оправки, что улучшает внешний вид и эксплуатационные свойства демпфера.
Большим преимуществом является усиленная поверхность демпфера с прессованным покрытием.
Также производятся демпферы начиная с d-355 – с дополнительной оправкой 8 x 8, проходящей вдоль всего демпфера.

•    Заслонки герметичные – в ассортимент продукции Alnor входят, среди прочего: DAT и DATL
Герметичные клапаны DATL имеют класс изоляции 4.
Максимально возможный класс изоляции подтверждается отчетом об испытаниях, проведенных Институтом теплотехники и охраны воздуха Краковского политехнического института.

Предмет испытания включает: Испытание внутренней изоляции клапана DATL-315 в соответствии с PN-EN1751. Отчет доступен на веб-сайте: www.alnor.com.pl.

•     Заслонки с клапанным механизмом – DAOS, DAOSL и DSOQW-A
Дроссельная заслонка/лопасть клапана – пропускает воздух только в одном направлении.
Испытания клапанов DAOS/DAOSL по классу изоляции показали, что они близки к классу 2 — очень хороший результат для клапанов без дополнительной изоляции
и зазоров в местах соединения пластин.

•    Регулирующие заслонки в ассортименте продукции Alnor включают: DAR и DARL
Регулирующие клапаны регулируют поток воздуха в вентиляции для достижения желаемых значений. Поверхности лопастей клапана сконструированы таким образом, чтобы обеспечивать определенный поток воздуха даже при закрытом клапане. Регулирующая поверхность пропускает около 30% воздуха в трубопроводе.
Трубопроводы ДАП и ДАПЛ снабжены регулирующей поверхностью
, часто перфорированной. Его самым большим преимуществом является 30-процентный поток воздуха, который идеально распределяется по поперечному сечению воздуховода. Это приводит к отсутствию воздушных завихрений и равномерному давлению.

•    GBL Ирисовые заслонки – широко известные как «Ирисы»
Поверхность диафрагмы позволяет плавно регулировать воздушный поток в диапазоне от 30 до 100 % открытой поверхности. Дополнительные втулки позволяют установить расходомер.
Этот тип заслонки отличается гораздо более низким уровнем шума при гораздо более высокой скорости воздушного потока по сравнению со стандартными заслонками.

•    Многолопастные заслонки – DSQW, DSQW-A, DASQ и DASQL
В многолопастных заслонках запорный элемент состоит из профиля до 100 мм, перемещаемого шестернями.
Они используются в воздуховодах большего диаметра, в которых гораздо большее давление и воздушный поток могут препятствовать открытию или закрытию механизма заслонки.
Клапан DSQW-A можно использовать в качестве изоляции Класса 2 и 4, однако это возможно только со специальными сборными компонентами, изготовленными по индивидуальному заказу, которые отличаются от того, что доступно в качестве стандарта в Техническом каталоге Alnor.

•    Т-образные заслонки – ДАТВЛ и ДВТМЛ
Т-образные заслонки позволяют плавно и легко переключать источник подачи воздуха.
Часто используется в системе рекуперации, где воздух может по мере необходимости забираться из воздухозаборника, установленного на стене, или из наземного теплообменника. Это экономит время и позволяет подключить электрическую систему управления.

•    Заслонки скользящие – GK и GKL
Заслонки скользящие позволяют очищать внутреннюю часть воздуховодной установки с помощью щеток и роботов. Он скользит вверх или вниз по плоскости – чтобы открыть или закрыть воздуховод.
Благодаря своей конструкции занимает гораздо больше места снаружи воздуховода, так как его направляющая поверхность выступает за контур воздуховода.

Механизмы регулировки амортизаторов

В зависимости от ваших конкретных потребностей, доступных денег и инструментов у нас есть много вариантов покупки или изготовления амортизаторов.

•    KIT-DS-100-630 — используется в DAS, DASL, DAT, DARL

Состоит из нескольких компонентов — изображения и информация о том, сколько компонентов требуется для сборки демпфера, находятся в свободном доступе.
Одним из преимуществ является возможность использования изоляции толщиной до 50 мм при обеспечении плавной регулировки. Диаметры от 400 мм оснащены ручкой KIT-DS-H для легкого открывания и закрывания механизма.
Этот механизм после некоторых доработок используется в DASM, что позволяет установить электрический серводвигатель для управления заслонкой.

•    КОМПЛЕКТ-ДСКС – применяется в демпферах: DASH и DARH
Этот механизм имеет максимально простую конструкцию, нагревается непосредственно через корпус – используется, когда характеристики механизма являются наиболее важными, влияющими на цену демпфера.
В зависимости от размера заслонки мы используем КОМПЛЕКТ-ДСКС-145 для диаметров от 80 до 160 мм и КОМПЛЕКТ-ДСКС-195 для диаметров от 150 до 315 мм.

•    KIT-DSKKS
Alnor не использует эту систему в своих амортизаторах. Очень часто используется фирмами-производителями демпферов — это компромисс между механизмами КИТ-ДС-100-630 и КИТ-ДСКС.
Доступен также в кислотостойкой версии для использования в вентиляционных системах, изготовленных исключительно из этого материала.

•    KIT-DS-PVC — используется в демпферах: DAS-PVC и DAR-PVC

Этот механизм используется в заслонках диаметром от 80 до 315 мм – пластиковые оправки обладают низкой устойчивостью к механическим нагрузкам.
Они также используются в небольших квадратных заслонках размером до 300 х 300 мм.
Это очень красивый и функциональный механизм, основные преимущества которого: возможность использования в кислотостойких или алюминиевых установках, очень простая установка всего двумя отверстиями в поверхности клапана и крепление с помощью винтов WGO.
Идеально подходит для заслонок меньшего диаметра, даже 50 мм – используется в заслонках FLX-DAS и FLX-DAT системы FLX-REKU, предназначенной для распределения воздуха по полу или потолку.

•    KIT-DS-CV  Используется в моделях заслонки DAS-CV, DAR-CV, DAP-CV
Имеет выступ на 55 мм для крепления изоляции, однако следует также учитывать пространство под механизмом. Пластиковые оправки позволяют использовать его в демпферах диаметром до 315 мм.
Его самым большим преимуществом является быстрое отсоединение маховика – теперь мы можем установить серводвигатель примерно за 3 секунды.
Очень часто используется в конструкциях, где из-за стоимости сначала используются ручные демпферы, а сервоприводы и их контроллеры устанавливаются позже, во время фактического использования.

•    KKS-2 Используется для изготовления стальных и алюминиевых многолопастных заслонок квадратного сечения DSQW и круглых заслонок DASQ и DASQL. №
Устанавливается путем вставления «рук» в профиль PQ, выполняющий роль рамы демпфера.
Для полноценного использования этого механизма необходимо поместить стержень 10 х 10 мм в колесо QKZ и обойму, а также внутрь стрелок механизма.
Заслонки могут управляться вручную или с помощью сервоприводов.
Выбор заслонки диктуется многими факторами – герметичностью установки, требуется ли отрезать какие-то участки установки, когда помещения не используются, или предполагается только регулировка потока воздуха.
Также от используемого механизма зависит более широкое или узкое применение, а также сложность последующих монтажных работ – не говоря уже об окончательной стоимости установки.

База знаний Alnor
Вентиляционные заслонки
скачать PDF файл »

Вентиляционные заслонки свежего воздуха (FAD)

Особенности заслонок свежего воздуха

• MORTORIZED: Воздушная заслонка 24 В перем. тока, открытая и закрытая
• УПРАВЛЕНИЕ: Обычно контролируется системой управления вентиляцией FAVC в соответствии со стандартом ASHRAE 62.2 и другими кодами вентиляции с притоком воздуха
.
• МАТЕРИАЛЫ: Нержавеющая сталь с прочным уплотнением из вспененного каучука с закрытыми порами

• Особенности
• Спецификации
• Ресурсы
• Контакт US

Пример 9017 9000 3

. – закрытая моторизованная воздушная заслонка, предназначенная для установки в воздуховоде приточной вентиляции, соединенном с вытяжным колпаком наружного воздуха и канальным вентилятором или возвратной камерой HVAC, для управления потоком свежего воздуха в дом.

Клапан приточного воздуха обычно управляется системой управления вентиляцией FAVC в соответствии с ASHRAE 62.2 и другими нормами и стандартами вентиляции приточного воздуха, но также может использоваться в автономном приложении либо для пассивного, либо для принудительного притока свежего воздуха для вентиляции или аппликации подпиточного воздуха. FAD имеет очень низкое энергопотребление и сопротивление воздушному потоку.

Корпус и заслонка изготовлены из нержавеющей стали. Особенности включают в себя прочное на разрыв уплотнение из вспененного каучука с закрытыми порами, испытанное более чем на 500 000 циклов. Горючесть уплотнения соответствует FMVSS-302. Двигатель и печатная плата сертифицированы на 100 000+ циклов.

Как подобрать размер заслонки забора свежего воздуха?

Выберите размер заслонки приточного воздуха (FAD) на основе требования CFM непрерывной вентиляции, умноженного на 3 и скорректированного с учетом фактических параметров установки воздуховода приточного воздуха, чтобы система FAVC работала 10 минут каждые 30 минут. Обратитесь к нашему Руководству по вентиляции жилых помещений, чтобы узнать о размерах FAD. Практический метод может подойти для домов со средней длиной воздуховода до 15 футов и средним статическим давлением. Мы рекомендуем вам перепроверить свои результаты, используя стандартный метод, описанный в нашем Руководстве по вентиляции жилых помещений. Важно подобрать размер демпфера и системы в соответствии со стандартом ASHRAE 62.2. При возникновении дополнительных вопросов обращайтесь в техническую службу.

Заслонка свежего воздуха (FAD) представляет собой воздушную заслонку с электроприводом 24 В перем. приток свежего воздуха в дом. FAD обычно управляется системой управления вентиляцией FAVC в соответствии с ASHRAE 62.2 и другими нормами и стандартами вентиляции свежего воздуха, но также может использоваться в автономном приложении для пассивного или принудительного притока свежего воздуха для вентиляции или приточно-вытяжной вентиляции.

Найти подрядчика

Технические характеристики

Технические характеристики воздушных заслонок FRESH

АРТИКУЛ №	МОДЕЛЬ	ДИАМЕТР ВОЗДУХОВОДА ИЛИ ТРУБЫ (дюймы)	ВОЛЬТ	Вт
46590504	ФАД-4	4	24	3
46590505	ФАД-5	5	24	3
46590506	ФАД-6	6	24	3
46590507	ФАД-7	7	24	3
46590508	ФАД-8	8	24	3
46590510	ФАД-10	10	24	3
46590512	ФАД-12	12	24	3
46590514	ФАД-14	14	24	3
46590516	ФАД-16	16	24	3
46590518	ФАД-18	18	24	3
46590520	ФАД-20	20	24	3

Ресурсы

Промышленные демпферы | воздушные системы | Поворотные демпферы

Демпферы являются обычным аксессуаром в промышленных воздушных системах для управления потоком воздуха. Промышленные вентиляционные системы могут потребовать, чтобы заслонка была канальной или неканальной, с приложениями, варьирующимися от управления процессами в тяжелых условиях до промышленных настенных и крышных конструкций для общей вентиляции зданий HVAC. Демпферы изготавливаются из различных сталей и FRP, в зависимости от применения, предназначены для чистого воздуха, воздушных потоков с твердыми частицами и с коррозионно-активными газами. Технологические заслонки для тяжелых условий эксплуатации обычно применяются для отсечки, сброса давления, управления воздушным потоком вентилятора, изоляции или байпаса. SysTech предлагает промышленные демпферы, подходящие для различных промышленных систем управления воздухом, разработанные для обеспечения оптимальной производительности и эффективности.

Типы промышленных заслонок

---

• Гильотинные заслонки
• Обратные заслонки
• Демпферы сброса давления
• Переменные лопастные демпферы на входе
• Изолирующие демпферы
• Поворотные заслонки
• Заслонки с несколькими жалюзи
• Демпфер жалюзи с противоположными лопастями
• Заслонки с параллельными лопастями

промышленных демпферных материалов конструкции

---

• углеродистая сталь
• Нержавеющая сталь
• Стекловолокно (FRP)
• ПВХ

Поворотные демпферы

---

Поворотные демпферы используются во многих промышленных и технологических процессах. Дроссельные демпферы, используемые в основном для управления потоком и снижения утечек, предназначены для систем, работающих с легкими твердыми частицами или чистым газом. Примеры применения включают:

• Поворотные заслонки регулируют подачу грязного газа в системы очистки от загрязнений на сталелитейных заводах.
• Поток газа из рукавных фильтров можно регулировать дроссельными заслонками.
• Дроссельные заслонки контролируют поток и/или утечку технологических или дымовых газов при очень высоких температурах, обычно возникающих при очистке, сжигании и плавке.
• Поворотные заслонки высокого давления для контроля чистоты воздуха и изоляции радиоактивных газов на атомных электростанциях.

Специально разработанные дисковые демпферы подходят для работы с высококоррозионными или абразивными элементами. Дроссельные заслонки обеспечивают экономичный метод управления и изоляции в системах воздуховодов. Доступные размеры ограничены только конструкцией системы и ограниченным пространством на объекте.

Гильотинные демпферы

---

Для применений, требующих надежной изоляции, гильотинные демпферы являются эффективным выбором. Гильотинные заслонки часто используются в системах, требующих обычного доступа к воздуховоду за источником среды. Доступные размеры ограничены только конструкцией системы и ограниченным пространством на объекте. Примеры промышленного применения:

• Биотехнологические лаборатории
• Фармацевтические предприятия
• Зоны изоляции больниц
• Военные и ядерные объекты

Заслонки с несколькими жалюзи

---

Заслонки с несколькими жалюзи регулируют поток газа и воздуха в сухих и влажных средах. Заслонка остается в закрытом положении до тех пор, пока температура не поднимется до заданного значения. Доступные размеры ограничены только конструкцией системы и ограниченным пространством на объекте. Примеры промышленных приложений:

• Изоляция стека
• Предварительное вращение воздуховода
• Применения для сброса давления
• Регулирование воздушного потока

Настенные и потолочные заслонки

---

Настенные и потолочные заслонки применяются в механических системах вентиляции и кондиционирования воздуха. Обычно используется для управления воздушным потоком в вентиляционных системах либо для модуляции воздушного потока, либо для отключения потока воздуха, проходящего через отверстие вентилятора, когда вентилятор выключен. Эти конструкции обратной тяги либо контролируются гравитацией, либо модулируются электрическими или пневматическими приводами. Часто они соединены с впускными жалюзи. Материалы конструкции – оцинкованная сталь, алюминий или нержавеющая сталь.

Демпферы FRP

---

Hartzell Air Movement предлагает полную линейку продуктов для управления воздухом из стекловолокна для коррозионно-активных сред, включая демпферы и жалюзи с доступными вариантами покрытия, устойчивого к абразивному/эрозионному износу, нексусной поверхностной завесой и электростатическим заземлением. Доступны модели с осушаемыми жалюзи с фиксированными лопастями, автоматическими затворами с торцевым шарниром, демпфером с центральным шарниром и регулятором объема с оппозитными или параллельными лопастями. Нажмите здесь, чтобы узнать больше о доступных демпферах FRP от SysTech. • Амортизаторы обратного потока FRP доступны для квадратных дюймов 48 и максимальной скорости 2500 футов в минуту. Многопанельная конструкция и специальное армирование позволяют увеличить размеры в качестве опции. • Низкоскоростные демпферы FRP доступны с квадратным сечением до 48 дюймов и максимальной скоростью 2500 футов в минуту. Многопанельная конструкция и специальное армирование позволяют увеличить размеры в качестве опции. • Клапаны FRP со встречными и параллельными лопастями, регулирующие объем, с максимальной фронтальной скоростью 6000 футов в минуту и ​​максимальным перепадом давления 20 дюймов водяного столба. Размер зависит от расчетного статического давления. Доверьте SysTech лучшее решение для всех ваших потребностей в промышленных заслонках и жалюзи.

Морские демпферы

---

Морские демпферы часто используются в судовых вентиляционных системах для регулирования потока воздуха. Эти заслонки многофункциональны, так как используются для забора или вытяжки воздуха как в системах естественной, так и в принудительной вентиляции. Благодаря различным типам морских демпферов, таких как демпферы с регулировкой объема, бабочковые демпферы или даже вентиляторы с грибовидным водонепроницаемым закрытием, существует множество вариантов демпферов на выбор, чтобы они поместились в любом небольшом пространстве судна. Как и демпферы MVC-2341, специальные демпферы поставляются на корабли ВМФ серии DDG и прошли ударные и вибрационные испытания на головном корабле DDG-51.

Промышленные противопожарные клапаны

---

Противопожарные клапаны помогают снизить риск получения травм на месте и повреждения имущества. Противопожарные клапаны достигают этого, удерживая огонь и дым в одной области и предотвращая их распространение в сочетании с активными системами противопожарной защиты (AFP), такими как спринклеры, огнетушители и противопожарные одеяла. Сигналы от AFP или при обнаружении резкого повышения температуры, превышающей уставку срабатывания, активировать пневматические или электрические приводы, чтобы закрыть заслонку при обнаружении события.
