Пристенные вытяжные зонты МВО
Вытяжной зонт является важной частью вентиляционной системы. На местный вытяжной зонт возлагается важнейшая задача – очистка воздуха в помещении предприятия общественного питания, кухни. Вытяжной зонт по своему функциональному предназначению обязан качественно удалять любые загрязнения воздуха, такие как жир, копоть, гарь, уводить из помещения пар и прочие испарения.
Вентиляционные зонты располагаются обычно над плитами, мангалами, барбекю и грилями, поэтому они должны выполняться из жаропрочного материала с одной стороны и материалов с высокой теплоотдачей с другой стороны. С этой точки зрения наиболее подходящими материалами для изготовления вытяжных зонтов является нержавеющая сталь и медь, которые еще и обеспечивают необходимую живучесть, простоту обслуживания, чистку вытяжных зонтов и сервис вытяжных зонтов.
Вентиляционным зонтом называют специальное оборудование, которое создано для фильтрации воздуха в столовых или кафе.
На кухне в воздухе очень часто скапливается большое количество жира, масла или водяного пара, из-за чего находиться там становится просто невозможно, не говоря уже о нормальной работе. Именно поэтому, чтобы справиться с такой проблемой, нужно устанавливать вентиляционный зонт
Пристенные вытяжные зонты ТИП1
Вентиляционные зонты используются на предприятиях общественного питания, а также на промышленных предприятиях для удаления горячего воздуха и вредных примесей (жира, пара, гари, дыма, сажи, химических испарений и т.д).
Пристенные вытяжные зонты размещаются непосредственно над оборудованием, расположенном у стены, и крепятся на стену. Если Вам требуется закрепить местный вентиляционный отсос на стену, а не на потолок, пристенный вытяжной зонт станет лучшим вариантом решения данной задачи.
Пристенные вытяжные зонты ТИП2
Вентиляционные зонты используются на предприятиях общественного питания, а также на промышленных предприятиях для удаления горячего воздуха и вредных примесей (жира, пара, гари, дыма, сажи, химических испарений и т.
д).
Пристенные вытяжные зонты размещаются непосредственно над оборудованием, расположенном у стены, и крепятся на стену.
Пристенные вытяжные зонты ТИП3
Пристенные вытяжные зонты размещаются непосредственно над оборудованием, расположенном у стены, и крепятся на стену.
Островные вытяжные зонты МВО
Вытяжной зонт является важной частью вентиляционной системы. На местный вытяжной зонт возлагается важнейшая задача – очистка воздуха в помещении предприятия общественного питания, кухни. Вытяжной зонт по своему функциональному предназначению обязан качественно удалять любые загрязнения воздуха, такие как жир, копоть, гарь, уводить из помещения пар и прочие испарения.
Вентиляционные зонты располагаются обычно над плитами, мангалами, барбекю и грилями, поэтому они должны выполняться из жаропрочного материала с одной стороны и материалов с высокой теплоотдачей с другой стороны.
Островные вытяжные зонты ТИП1
Вентиляционные зонты используются на предприятиях общественного питания, а также на промышленных предприятиях для удаления горячего воздуха и вредных примесей (жира, пара, гари, дыма, сажи, химических испарений и т.д).
Треугольные островные вытяжные зонты размещаются непосредственно над оборудованием, расположенном в отдалении от стены, и крепятся к потолку.
Островные вытяжные зонты ТИП2,3
Вентиляционные зонты используются на предприятиях общественного питания, а также на промышленных предприятиях для удаления горячего воздуха и вредных примесей (жира, пара, гари, дыма, сажи, химических испарений и т.д).
Трапециальные островные вытяжные зонты размещаются непосредственно над оборудованием, удаленным от стены, и крепятся к потолку.
Островные вытяжные зонты ТИП4
Пирамидальные вытяжные зонты (Тип 4) используются для установки над источниками открытого огня (барбекю, мангалами, Чтобы избежать возгарания, мы рекомендуем устанавливать в такие зонты искрогасящие фильтры.
Возможно изготовление вытяжных зонтов Тип 4 любых размеров из нержавеющей или черной стали, а также из меди. Для оформления заказа свяжитесь с нашими специалистами.
Приточно-вытяжные зонты
Зонт приточно-вытяжной предназначен для эффективного удаления паров от источников повышенного выделения влаги, тепла, газов, запахов и дополнительного подвода свежего воздуха в зону повышенной концентрации тепловыделений от технологического оборудования. Вытяжной зонт – промышленный агрегат, который способен поддерживать оптимальный микроклимат в помещениях, обладающих большой площадью. Оборудование устанавливается в торговых центрах, супермаркетах, на предприятиях общественного питания, ресторанах, барах, кафе.
Приточно-вытяжные зонты присоединяются к системе приточной вентиляции через специальные врезки, круглого или прямоугольного сечения, расположенные в верхней горизонтальной плоскости зонта. Подача свежего воздуха осуществляется через вентиляционные решетки, расположенные по краям, в нижней горизонтальной плоскости, равномерно, по всей длине зонта. Вместо приточных вентиляционных решеток, возможно изготовление и использование специальных щелевых воздухораспределителей.
При изготовлении вытяжных зонтов используется инверторная аргонная сварка с последующей полировкой сварных швов, что позволяет обеспечить высокое качество, увеличивает срок службы и удобство в обслуживании.
Пристенные приточно-вытяжные зонты Тип1
Вентиляционные зонты используются на предприятиях общественного питания, а также на промышленных предприятиях для удаления горячего воздуха и вредных примесей (жира, пара, гари, дыма, сажи, химических испарений и т.д).
Пристенные приточно-вытяжные зонты Тип2
Вентиляционные зонты используются на предприятиях общественного питания, а также на промышленных предприятиях для удаления горячего воздуха и вредных примесей (жира, пара, гари, дыма, сажи, химических испарений и т.д).
Возможно изготовление вытяжных зонтов любых форм и размеров по желанию заказчика.
Пристенные приточно-вытяжные зонты Тип3
Вентиляционные зонты используются на предприятиях общественного питания, а также на промышленных предприятиях для удаления горячего воздуха и вредных примесей (жира, пара, гари, дыма, сажи, химических испарений и т.д).
Островные приточно-вытяжные зонты Тип1
Приточно – вытяжной островной зонт с жироуловителем ТИП 1 – один из распространенных компонентов системы вентиляции в цехах предприятий общественного питания и в пищевой промышленности.
Это оборудование также используется на фармацевтических производствах, в химической, полиграфической и других отраслях промышленности.
Островные приточно-вытяжные зонты Тип2,3
Приточно – вытяжной островной зонт с жироуловителем ТИП 3 – один из распространенных компонентов системы вентиляции в цехах предприятий общественного питания и в пищевой промышленности. Это оборудование также используется на фармацевтических производствах, в химической, полиграфической и других отраслях промышленности.
Зонты пристенные и островные вытяжные с гидрозатвором (гидрофильтром)
Вытяжные зонты с гидрофильтром (гидрозатвором) используются на предприятиях общественного питания, оснащенных мангалами, тандырами и другим оборудованием, в котором используется открытый огонь. Гарантируют полное отсутствие стандартных факторов опасности при работе с открытым огнём, надежно защищают от искр, сажи, запаха, охлаждают горячий воздух.
Наши специалисты произвели испытания проточного гидрофильтра производительностью 3000 м3/час.
Видеоотчет с испытаний мы представляем вашему вниманию.
Вытяжные зонты с жироулавливающими фильтрами и гидрофильтром используются на предприятиях общественного питания, оснащенных мангалами, тандырами и другим оборудованием, в котором используется открытый огонь. Гарантирует полное отсутствие стандартных факторов опасности при работе с открытым огнём, надежно защищает от искр, сажи, копоти, жира.
Моторизованный кран позволяет исключить использование оборудования без подачи воды в систему. Он подключен параллельно с вентилятором и открывается автоматически при включении вентилятора.
Зонт вытяжной марки Алтай
Воздуховоды пластиковые для вентиляции / Зонт вытяжной
Основные характеристики:
Толщина стенки3 – 15 мм
Материалпищевой полипропилен (ПП)
Температура применения-40 °С до +120 °С
Тип соединенияМуфта, Фланец
Гарантиядо 3 лет
Доставка по России
Купить
Назначение элемента
Зонт вытяжной – это установка локального отсоса воздуха вентиляционных систем, предназначенная для максимально возможного отвода выделяемых газов или пыли на промышленных объектах.
Располагается на предельно малом расстоянии от источника образования вредных веществ.
Для увеличения фото нажмите 1 раз на мини картинку:
Технические характеристики:
где D – диаметр воздуховода;
a,b – длина и ширина воздухозаборника;
A – длина детали;
B – ширина детали;
H – общая высота;
h2 – высота юбки;
h3 – высота соединительного узла.
Изготовление согласно требуемых размеров заказчика, на заказ.
Заказать
Похожие товары:
Вернуться на страницу выбора пластиковых воздуховодов для вентиляции.
Описание
Зонт вентиляционный марки Алтай – незаменимый узел вентиляции и применяется на различных объектах промышленности:
- деревообрабатывающее производство;
- цеха металлообработки;
- предприятия гальванического производства;
- фармацевтические лаборатории и заводы;
- химическая промышленность;
- пищевая промышленность;
- предприятия общественного питания;
- кузнечные и сварочные цеха;
- участки термической обработки сырья;
- торгово-развлекательные комплексы с участками приготовления пищи.
Точечный отвод, который реализуется посредством пластиковых вытяжных зонтов, покрывает рабочие зоны большой площади. Пластиковые вытяжки незаменимы на объектах, где предъявляются жесткие требования к устойчивости вентиляции к коррозии и агрессивным химическим веществам.
Также широкую популярность получил зонт для вытяжной вентиляции из пластика для кухни благодаря сдержанному внешнему виду и высокой эффективности работы.
Устанавливаются локально над технологическим оборудованием, где необходимо отвести горячий воздух или выделяемые в процессе производства газы, пыль. Конструкция подключается к общей системе вытяжной вентиляции.
Зонт вытяжной марки Алтай имеет несложную схему работы. После запуска технологического процесса воздух начинает загрязняться жиром, летучими продуктами сгорания, мелкими побочными материалами (древесной и др. пылью). Для обеспечения стабильной и безопасной работы необходим непрерывный отвод таких веществ.
Принудительное попадание в вытяжку загрязненного воздуха запускает процесс очистки: после попадания в фильтры очищенный воздух отводится через систему вентиляции, твердые частицы и масляные жидкости распадаются на мелкие фракции и накапливаются в специальных емкостях.
Обслуживание производится по мере загрязнения фильтрующих узлов.
Вытяжные зонты Алтай изготовлены из пищевого полипропилена. Конструкция состоит из трех элементов – колпака, воздухозаборника и фильтрующего элемента (при необходимости). Крепление осуществляется при помощи фланцев или муфт. Для предотвращения проникновения грызунов по запросу заказчика может быть предусмотрена защитная решетка.
При необходимости внедрения вытяжного зонта марки Алтай учитываются размеры рабочей области, где необходим отвод вредных летучих веществ, производственной пыли. Размер полипропиленовой вытяжки должен быть больше, чем конкретная технологическая локация.
Если рабочая зона располагается близко к стене, то зонт закрепляют на ее поверхности. Дополнительные страховочные крепления к потолку не требуются.
Изделия выполняются согласно стандартов для пищевой промышленности, что обеспечивает полную безопасность персонала. Встроенные фильтры имеют многослойную схему для обеспечения максимальной очистки воздуха.
Вытяжные зонты из пластика успешно вытесняют классическую вытяжную вентиляцию из металла. В сравнении с аналогами полипропиленовые узлы имеют большое количество преимуществ:
- Отсутствие коррозионных процессов и образования плесени;
- Устойчивость к химическим веществам. Обеспечивает незаменимость изделий на современных промышленных предприятиях;
- Малый вес, что обеспечивает дополнительную безопасность технологического процесса;
- Монолитность, чем обеспечивается герметичность конструкции и соединений;
- Безопасность для здоровья при нагреве пластик не выделяет токсичных веществ;
- Низкий уровень шумов – пластик обладает высокой шумоизоляцией;
- Длительный срок службы – не менее 50 лет;
- Устойчивость к механическим воздействиям;
- Возможность эксплуатации в широком температурном диапазоне от -40 до +120°С;
- Простая установка, не требующая привлечения специальных механизмов;
- Малая стоимость материалов и модернизации промышленных воздуховодов;
- Возможность проведения ремонтов. Полипропиленовые изделия возможно восстанавливать с сохранением первоначальных технических и внешних характеристик;
- Презентабельный внешний вид, что важно для установки на бытовых объектах.
Полипропиленовые изделия возможно восстанавливать с сохранением первоначальных технических и внешних характеристик;Применяемый пищевой полипропилен, устойчивый к высоким температурам, не распространяет горения и дымовыделения.
Пластиковая вентиляция – оптимальная альтернатива жестяным промышленным вытяжкам за счет невысокой стоимости полипропилена и его уникальным техническим свойствам.
Задать вопрос
Зонты вытяжные для мангала в Нижнем Новгороде: 214-товаров: бесплатная доставка, скидка-38% [перейти]
Партнерская программаПомощь
Нижний Новгород
Каталог
Каталог Товаров
Одежда и обувь
Одежда и обувь
Стройматериалы
Стройматериалы
Текстиль и кожа
Текстиль и кожа
Здоровье и красота
Здоровье и красота
Детские товары
Детские товары
Продукты и напитки
Продукты и напитки
Электротехника
Электротехника
Дом и сад
Дом и сад
Промышленность
Промышленность
Мебель и интерьер
Мебель и интерьер
Сельское хозяйство
Сельское хозяйство
Все категории
ВходИзбранное
Строительная техникаСистемы вентиляции и кондиционированияВентиляционное оборудованиеЗонты вытяжныеЗонты вытяжные для мангала
51 024
Зонт вытяжной пристенный для мангала (Josper) 1100*1100*350 Материал: сталь
ПОДРОБНЕЕЕще цены и похожие товары
Мангал с вытяжным зонтом, 2 мм Тип: стационарный, Материал корпуса: сталь, Особенности: разборный
ПОДРОБНЕЕЕще цены и похожие товары
300х600х400h Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной звопм 300х 500 оцинкованный для мангала
ПОДРОБНЕЕЕще цены и похожие товары
42 266
Зонт вытяжной пристенный для мангала (Josper) 900*1100*350 Тип: вытяжной зонт
ПОДРОБНЕЕЕще цены и похожие товары
50 862
Зонт вытяжной пристенный для мангала (Josper) 1200*1100*350 Тип: вытяжной зонт
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной звопм 300х 700 оцинкованный для мангала
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной звопм 300х 800 оцинкованный для мангала
ПОДРОБНЕЕЕще цены и похожие товары
41 820
Зонт вытяжной пристенный для мангала (Josper) 1000*1000*200 Тип: вытяжной зонт
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной звопм 400х 900 оцинкованный для мангала
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной ЗВОПМ 300х 800 оцинкованный для мангала Производитель: Гамарт, Страна
ПОДРОБНЕЕЕще цены и похожие товары
400х800х400h Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке
ПОДРОБНЕЕЕще цены и похожие товары
400х600х400h Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке
ПОДРОБНЕЕЕще цены и похожие товары
400х500х400h Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной ЗВОПМ 400х500 оцинкованный для мангала Производитель: Гамарт, Страна
ПОДРОБНЕЕЕще цены и похожие товары
300х500х400h Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке
ПОДРОБНЕЕЕще цены и похожие товары
400х900х400h Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке
ПОДРОБНЕЕЕще цены и похожие товары
16 900
Мангал с вытяжным зонтом, 4 мм Тип: стационарный, Материал корпуса: сталь, Особенности: разборный
ПОДРОБНЕЕЕще цены и похожие товары
400х700х400h Зонт вытяжной для мангала пристенный из оцинкованной стали на шинорейке
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной ЗВОПМ 300х 400 оцинкованный для мангала Производитель: Гамарт, Страна
ПОДРОБНЕЕЕще цены и похожие товары
Зонт автоматический Angel RD-4290) мужской, женский, зонтик, защитой от ветра, светоотражающей, зонтик гриб, прозрачный пол: мужской, особенности: прозрачный, диаметр купола: 114 см
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной звопм 400х500 оцинкованный для мангала
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной ЗВОПМ 400х 800 оцинкованный для мангала Производитель: Гамарт, Страна
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной звопм 400х 600 оцинкованный для мангала
ПОДРОБНЕЕЕще цены и похожие товары
Зонт пристенный вытяжной ЗВОПМ 400х 900 оцинкованный для мангала Производитель: Гамарт, Страна
ПОДРОБНЕЕЕще цены и похожие товары
Зонт купольный вытяжной Гамарт 500х1000х400/d200 из оц.
стали на шинорейке Тип: вытяжной зонт,
ПОДРОБНЕЕЕще цены и похожие товары
Зонт вытяжной для мангала, камина Тип: вытяжной зонт
ПОДРОБНЕЕЕще цены и похожие товары
2 страница из 18
Зонт вытяжной вентиляции своими руками из оцинкованной листовой стали
Основное назначение колпака для вытяжной вентиляции – защита вертикальных вентиляционных каналов от дождя, снега, листвы. Даже такая небольшая часть вытяжной вентиляции, как зонт, должна соответствовать техническим нормам. Неподходящий вентиляционный колпак может привести к плохой тяге, осадкам в системе или засорению.
Размер и тип зонта подбирается в зависимости от параметров горловины вентиляционного канала. Защитные устройства выпускаются по ТУ и ГОСТ, их размеры и характеристики определяются СНиПами.
Содержание
- Типы вентиляционных капюшонов
- Круглые вентиляционные капюшоны
- Прямоугольная вентиляционная вытяжка
- Вентиляционные вентиляции. различного диаметра
В зависимости от формы и назначения вытяжные зонты бывают:
- круглые;
- прямоугольный;
- выхлоп;
- канализация.
Колпаки вентиляционные круглые
Зонты круглые устанавливаются на верхушки вентиляционных труб соответствующего сечения. Они подходят для систем с любым типом тяги, защищая трубы от атмосферных осадков. Зонты крепятся бандажным, фланцевым или ниппельным соединением.
Круглые зонты для систем вентиляции изготавливаются из:
- листовой оцинкованной стали;
- медь;
- ПВХ;
- из нержавеющей стали.
Пластмасса используется в основном для производства вентиляционных колпаков.
Некоторые модели дополнены сеткой, закрывающей выходное отверстие от мелких грызунов, птиц, сухой листвы.
Колпаки прямоугольные
Колпаки прямоугольныеКолпаки прямоугольные и квадратные обычно устанавливаются на изолированные вытяжные шахты.
Крепится ниппельным соединением.Зонты прямоугольные для проветривания изготовляют из листовой стали толщиной 0,55 – 1 мм по ТУ. Соотношение сторон может быть выбрано в зависимости от проекта шахты, но с учетом ГОСТ на зонты системы вентиляции. Выход прямоугольной вытяжки также можно закрыть сеткой.
Колпаки вентиляционные канализационные
Зонты ПВХ для вентиляции внутренней канализации выполняют ту же защитную функцию, но еще и регулируют давление в трубах. Вентиляционный зонт устанавливается на оголовок безнапорной канализационной трубы, выдерживает до +60 градусов. Для крепления вытяжек ПВХ используется раструбное соединение, которое уплотняется резиновым кольцом, не допускающим протечки. ГОСТ
Требования к зонтам ПВХ для систем вентиляции:
Диаметр в мм Вес, GR 50 890 9007. канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ выпускаются только круглого сечения.Вытяжка вытяжная
классическая вытяжкаВытяжка устанавливается на кухнях кафе и ресторанов над плитой и духовкой. Горячий воздух и пар поднимаются вверх и сразу попадают в навес. Для повышения эффективности в зонт часто встраивают вентилятор. Существуют также приточно-вытяжные модели кухонных зонтов.
Вытяжные колпаки могут быть:
- Настенные. Их вешают на стену над источником тепла и влаги. Зонты малого диаметра крепятся только к стене, большего – дополнительно к потолку цепями;
- Центральный. Такие зонты устанавливаются при «островном» расположении пластин. Оптимальный эффект достигается при расположении двух зонтов, которые задними поверхностями крепятся друг к другу, а к потолку — цепями.
На предприятиях общественного питания часто устанавливают настенные вентиляционные зонты.
Любая модель зонта состоит из корпуса и лабиринтных фильтров, которые периодически разбираются для промывки.
Все детали изготовлены из пищевой нержавеющей стали, устойчивой к воздействию тепла, влаги, жира и моющих средств.Вытяжки центральные и настенные оснащены сливным каналом и накопительными баками, в которые стекает жир из фильтров.
Принцип работы центральных и настенных зонтов для вентиляции достаточно прост: горячий воздух с частичками масла попадает на стенки лабиринтного фильтра, происходит конденсация масел, которые по мере накопления стекают в накопительные емкости через герметичные сливные трубы. Небольшое количество моющего средства наливается в контейнеры для хранения, чтобы облегчить очистку. Стекла чистят 1 раз в 7 дней.
Основные характеристики
Как правило, зонты вытяжной вентиляции своими руками не изготавливаются. Поэтому при выборе пригодятся основные параметры, определяющие работу:
- Габариты. Ширина купола должна быть на 10 см шире поверхности плиты. Например, если варочная панель имеет ширину 450 мм, то зонт — 550 мм и более. В противном случае он не сможет эффективно улавливать пар и жиры;
- Воздушная скорость и сопротивление. Сопротивление воздуха и скорость воздуха зависят от конструкции лабиринтного фильтра. Чтобы все масло осело на его стенках, скорость воздуха должна быть в пределах 0,8 – 1,5 метра в секунду. В противном случае качество зонта заметно снизится;
- Внутренняя температура. Если температура в зонте выше +100 градусов, жир испарится и осядет в воздуховоде;
- Расход воздуха. Это один из важнейших показателей, который рассчитывается в зависимости от объема помещения, мощности и количества печей и духовок, интенсивности работы цеха.
Как видите, сделать вентиляционный зонт своими руками непросто. Существуют ГОСТы на зонты вентиляционных систем, регламентирующие размеры, характеристики и материалы для их изготовления.
Схема и размеры крышных вентиляционных зонтов
В отличие от кухонных зонтов, вентиляционные зонты из оцинкованной листовой стали несложно изготовить самостоятельно.
Схема круглого вентиляционного колпакаСамый простой зонт для вентиляционной системы изготавливается из оцинкованного стального листа. Он состоит из конусообразной крыши, цилиндрического основания и 3 опорных ножек.
Для работы потребуются следующие инструменты:
- Лист оцинкованный;
- лист картона;
- карандаш;
- линейка;
- компас;
- ножницы по металлу;
- заклепки или болты с гайками.
Приступая к созданию вентиляционного зонта своими руками, необходимо ознакомиться с соотношением размеров.
Dimensions in centimeters:
D1 D H h T (in mm) 20 35 24 0,7 25 45 . 27,5 1 40 70 40 25 1 45 80 41,5 1 50 90 48 1 63 113 52,3 30 1 71 130 55 1 80 145 82 53,8 1,5 100 180 97 1,5 125 225 105,5 63,8 1 ,5 Dimensions in centimeters:
Execution 1
BUT* B * H h2 25 45 24 15 40 72 37,6 25 50 90 40 25 80 144 76,3 53,8 100 180 81,1 53,8 Execution 2
схемы прямоугольных вентиляционных колпаковBUT* B * B1 * B2 * H h2 25 45 40 72 40 25 50 90 80 144 93 63,8 80 144 100 180 99,5 63,8 Ход работы:
- На листе картона нарисовать чертеж отдельных частей зонта (ножек, крыши и ножек-держателей), используя приведенные схемы и размеры;
- Вырежьте каждую деталь и получите выкройки;
- Перенос изображений на металл, вырезание ножницами по металлу;
- Заклепать металл. Когда ножка и крыша будут готовы, соедините их вместе с ножками.
Рекомендуем сначала собрать бумажную модель будущего зонта и проверить правильность расчетов.
Хотя самодельное жестяное изделие может исправно служить не один десяток лет, в качестве зонтов вентиляции канализации чаще используют изделия из пластика. Они очень аккуратные, практичные и долговечные.
Видеообзор пластикового канализационного зонта (грибка):
устройство вентиляционных конструкций
Особенности
Главный аспект, который следует учитывать, заключается в следующем: вытяжка вытяжки обязательно превосходит площадь оборудование, над которым он расположен. Таким образом, дым собирается намного эффективнее.
Дымоход должен иметь сужение и изгиб. Это улучшает динамику отбора продуктов сгорания и не дает реверсивной тяги. Верхняя сторона трубы обычно располагается на высоте не менее 3 м от земли. Это обеспечивает требуемые условия выхлопа. При неправильном расчете сечение дымохода приводит к неэффективному сбросу продуктов горения.Каждый хозяин особенно горд, когда своими усилиями создает для него и мангал, и вытяжку.
Благодаря дополнительным компонентам повышается эффективность экстракции. Но это требует дополнительных затрат. Эти компоненты:
Искрогаситель. Позиция – верхняя часть дымохода. Это трубчатое металлическое сито. Через него легко проходит дым, а искры гасятся. Жирная ловушка. Это рамка со вставленной специальной кассетой (кассета – сменная) для захвата жира. Когда это устройство загрязняется, его нужно хорошо промыть или заменить вовсе.
Здесь важно, как доставлена модель, какое фильтрующее вещество задействовано.
ВентиляторСерьезно развивает тяговое усилие. При его установке необходимо произвести грамотные расчеты с параметром необходимого оборудования.
Металлический вариант своими руками
Металлическая конструкция представляет собой вытяжной зонт, принцип работы которого предельно прост. Он собирает продукты горения и выводит их по трубе из помещения. Такой зонт должен быть очень гладким, так как любая шероховатость снизит его эффективность. Если вы предпочитаете металлический зонт, вы также должны предусмотреть широкое раскрытие.
Для его изготовления вам понадобится лист стали, уголки (из металла), клепальщик, заклепки, шурупы, сварочный аппарат, болгарка и дрель.
Теперь о том, как это сделать:
- Первый шаг — создать чертеж и нанести все размеры, на основе которых будет спроектирована вытяжка.
- Теперь делаем рамку. Сначала из металлических уголков вырезаются заготовки необходимой длины. Поочередно свариваем нижнюю и верхнюю части каркаса, а затем соединяем их в одну конструкцию.
- Сам каркас дымохода собирается из уголков.
- Обработать швы, оставшиеся после сварки. Их шлифуют диском, а сверху покрывают специальным лаком от коррозии металла.
- Приступим к покрытию готовой рамы. Вырезаем металлические листы и делаем сгибы, предварительно разложив листы на верстаке.
- Используем дрель и делаем монтажные отверстия для надежной фиксации обшивки.
- Наконец, клепальщик поможет обшить каркас листами металла.
- Последним штрихом является нанесение антикоррозийного покрытия для продления срока службы вашей конструкции.
Многих интересует, как крепится такая бленда. Это можно сделать либо с помощью стоек, либо с помощью подвесов. Первые изготавливаются из кирпича или железа. Также можно добавить интересный железный элемент – массивные цепи, на которые будет крепиться вытяжка.
Вытяжка. Инструменты и материалы.
- Железный лист 3 мм.
- Уголки металлические 20х20х3 мм.
- Заклепки, винты, термостойкая краска.
- Угловая шлифовальная машина (болгарка) с дисками для резки металла.
- Сварочный аппарат, электроды, маска.
- Дрель с насадками по бетону.
- Заклепочник.
Зонт состоит из каркаса из металлических уголков, обшитых металлом. Высота зонта 2 м, он будет установлен на мангал размером 105х60 см.
Зонт состоит из трех частей: основания, которое крепится к мангалу; купола с внутренней перемычкой для улучшения тяги и трубы.
Вытяжка для барбекю в беседку
Этот атрибут пикника на природе может быть переносным и стационарным. Переносные барбекю, очень простые конструкции, не нуждаются в вытяжках. Хозяева легко могут разместить их в любом месте, чтобы дым не шел в сторону зоны отдыха, и не мешал гостям. А вот стационарные мангалы нуждаются в дымососе, особенно если они расположены внутри беседки или на летней кухне.
Колпак-мангал бывает двух основных видов: металлический и кирпичный.
Первые являются наиболее распространенными. Их легко сделать своими руками, их можно повесить или установить на подставки над кирпичной печью, выбор форм и размеров очень велик. Кирпичные вытяжки, по сути, являются неотъемлемой частью печи-барбекю, на которой можно приготовить не только шашлык и овощи-гриль, но буквально все что угодно. Выложить кирпичный колпак, который станет началом дымохода, уже дело мастера-печника.Поэтому остановимся на металлических вытяжках, которые могут быть в форме полусферы, параллелепипеда или разрезанной пирамиды. Делают такие купола для мангалов чаще всего из листа нержавеющей стали толщиной 2 миллиметра. Заводские изделия покрыты защитным полимерным слоем; в домашних условиях металл можно просто покрасить, чтобы придать вытяжке более привлекательный вид и продлить срок службы.
Конструкция самой простой металлической вытяжки не сложная:
- Гладкое прямоугольное основание;
- На нем купол;
- Дымоходная труба.
Размер купола зависит от размера вашего гриля. Чтобы зонт отводил все продукты горения, копоть и искры, он должен быть процентов на 30 больше размеров мангала. А труба должна располагаться ровно по центру, над очагом!
Приводим стандартные параметры вытяжного зонта:
- Ширина дымосборника, купола – от 65 до 95 сантиметров;
- Длина дымосборника от 85 до 155 сантиметров;
- Высота трубы не менее 300 сантиметров, что обеспечит нормальное сцепление в любую погоду;
- Сечение трубы не менее 25 сантиметров, также для хорошего сцепления.
Вы можете увеличить или уменьшить данные типоразмеры дымосборника-зонта в зависимости от особенностей вашего мангала. Но мы не рекомендуем уменьшать высоту и диаметр трубы дымохода!
Изготовление металлического мангала связано со сваркой и гибкой сталью, но в целом ничего сложного не представляет, домашний умелец вполне справится. Можно дополнить вытяжки вентилятором, чтобы тяга появлялась сразу после розжига дров или угля, не дожидаясь, пока дым нагреется и начнет выходить в дымоход естественным путем.
Не помешает и искрогаситель, который устанавливается сверху на трубу под колпаком дымохода. Некоторые люди ставят внутрь вытяжки съемный жироуловитель, который придется регулярно чистить. Впрочем, этот процесс знаком всем владельцам обычных кухонных вытяжек. Все эти дополнения увеличат стоимость вытяжки, но сделают процесс готовки более безопасным и удобным. опубликовано econet.ru
Если у вас есть вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.
Установка кухонных вытяжных систем
В любом помещении имеется система вентиляции, обеспечивающая приток свежего воздуха и отвод загрязненного. Однако для помещений приготовления пищи такой вентиляции недостаточно, поскольку выбросы, прежде чем попасть в общую систему, распространяются по помещению и смешиваются с чистым.
Поэтому в пищевой промышленности и на бытовых кухнях обычно применяют местную вентиляцию, основным элементом которой является вытяжной колпак. Чаще всего это купольная конструкция, которая подключается к общей системе вентиляции.
На фото – промышленные кухонные вытяжки
Зонты вентиляционных систем изготовлены из оцинкованной листовой стали, чтобы при попадании горячего воздуха в бокс не происходило окисления и тем более загрязнения воздуха.
Вся конструкция, как правило, состоит из нескольких основных элементов:
- Коробка – является основным изделием, так как препятствует распространению выделений по пространству помещения, а также выполняет роль корпуса для других части.
- Фильтры – как правило все модели обязательно комплектуются жироуловителем. Кроме того, они могут иметь дополнительные системы фильтрации.
- Вентилятор – принудительно засасывает загрязненный воздух в бокс. Надо сказать, что он есть не во всех устройствах. Например, если конструкция подключена к принудительной вытяжной вентиляции, то в ней может отсутствовать вентилятор.
- Воздуховод – канал, по которому загрязненный воздух поступает в систему вентиляции из бокса. Диаметр воздуховода может быть разным: 110–150 мм. Кроме того, существуют квадратные и прямоугольные воздуховоды.
Внимание! При работе с открытым пламенем изделие должно быть оснащено пламегасящим фильтром.
Воздуховод прямоугольный для бытовой установки
В зависимости от типа устройства конструкция может иметь некоторые нюансы. Например, вытяжки рекуперативной вентиляции не имеют воздуховода, так как не подключены к общей вентиляции. Воздух в таких устройствах тонко очищается и возвращается обратно в помещение.
Таким образом, принцип работы конструкции достаточно прост – загрязненный воздух засасывается в вытяжку, там очищается для предотвращения засорения вентиляционной системы, а затем выбрасывается наружу через воздуховоды.
Схема устройства отводящего и рекуперативного аппарата
Особенности и преимущества
Беседка с мангалом сделает приготовление пищи на свежем воздухе по-настоящему спокойным, комфортным и непринужденным.
Его огромное преимущество в том, что неожиданная смена погоды, насекомые его не испортят. Беседка сможет защитить от непогоды большое количество людей. А если в интерьере, например, предусмотрено место для отдыха с креслом-качалкой, гамаком, то много гостей хозяину этого чуда точно обеспечено.Беседки могут быть временными или постоянными.
Временные беседки устанавливаются непосредственно в теплое время года, к наступлению холодов демонтируются и складируются. Как правило, ими пользуются дачники, пребывание которых на участке носит сезонный характер. Преимуществом этого варианта является возможность их перемещения, простота конструкции.
Постоянные беседки устанавливаются на асфальтовое покрытие, свайный или ленточный фундамент в зависимости от типа грунта и тяжести конструкции. Даже зимой такую беседку можно использовать по прямому назначению. Размеры постоянных беседок могут быть достаточно большими, все зависит от пожеланий хозяев. Часто там устраивают полноценные кухонные и обеденные зоны, место отдыха.
Самый главный атрибут в такой беседке – мангал, на котором любое блюдо получается вкусным и ароматным. Дымоход здесь является ключевым элементом дизайна. Наличие данной конструкции необходимо даже в том случае, если беседка открытая. Дымоход выводит дым и копоть из пространства беседки и выводит их наружу.
Дымосборник для мангала в беседке может быть кирпичным или металлическим. Металлические вытяжки лучше делать из нержавеющей стали; за ним практически не нужно ухаживать.
Кирпичные дымоходы сложнее в сборке, тяжелее и дороже, поэтому используются редко. Применяются в основном для кирпичных беседок, в случае если есть желание выдержать все здание в едином стиле. В небольших постройках из-за большого веса их использование крайне нежелательно.
Довольно распространенный вариант для беседки – складной мангал. В холодное время года беседки обычно открыты, а покрытия внутри подвергаются воздействию непогоды. Мангал страдает от них довольно сильно.
При организации вытяжки в беседке чаще всего возникают следующие трудности:
- Дым не выходит из беседки. Обычно это связано с низкой температурой горения. Эту проблему можно исправить, подняв температуру в очаге – дым нагревается, изменяется его плотность и он начинает подниматься вверх и уходить в дымоход.
- В беседке скапливаются продукты горения. Это связано с недостаточной длиной трубы дымосборника. Верхняя часть трубы должна находиться на высоте не менее 3 метров над землей. В остальных случаях тяги не хватает, в помещении остается дым и копоть.
- После нагрева дров до достаточной температуры дым не уходит. В этом случае уже можно говорить о неправильном расчете размера. Диаметр выходной трубы должен быть не менее 15 см, а сечение самого дымохода должно быть квадратным со стороной не менее 26 см.
Желательно, чтобы беседка была теплой и максимально защищенной от непогоды. Такие конструкции могут быть открытыми и закрытыми.
У открытой беседки стены невысокие, крыша держится на стойках разного типа. В случае ухудшения погодных условий их можно снабдить ПВХ-шторами или пленкой, армированной в виде рулонных штор на проемах. В случае похолодания их можно опустить и закрыть пространство внутри от ветра и дождя. Закрытая беседка – это небольшой домик с дверью и стенами. Стены могут быть подвижными и складываться в хорошую погоду.
Бывают случаи, когда средства или размеры беседки не позволяют организовать вытяжку для мангала. Этот вопрос можно решить, разместив очаг на открытом воздухе.
Помимо мангала или мангала, в беседке можно оборудовать открытый очаг. Его можно использовать для приготовления пищи, варки или тушения в огнеупорной посуде.
Хорошо, если рядом с беседкой будет оборудована удобная топка. Лучше закрыть его навесом или сделать в виде специального ящика с крышкой.
Пожарная безопасность должна быть обеспечена в полном объеме. Расстояние от деревянных жилых домов до беседки с мангалом должно быть не менее 8 метров.
Электроприборы должны быть заземлены, можно использовать только специальный наружный кабель. Если в беседке есть элементы из дерева, их необходимо обработать антипиреновыми составами от возгорания.Как это работает?
Устройство этого типа представляет собой мощную вытяжку, предназначенную для эффективной вентиляции воздуха на кухне. Их чаще всего устанавливают непосредственно над варочными панелями в ресторанах, кафе, столовых и других заведениях общепита.
Такой прибор можно устанавливать не только над обычными кухонными плитами, но и над другим подобным оборудованием: грилем, духовкой и т.п.
Качество еды только выиграет от наличия хорошей вытяжки. Зонтики улавливают пары воды, частицы масла и жира, удаляют запахи от готовящейся пищи. Все эти загрязнения под действием горячего воздуха поднимаются вверх и попадают в рабочую полость вентиляционного колпака. Здесь загрязненный воздух проходит через систему фильтрации, где очищается.
Вытяжка – это стильное и современное устройство, которое обеспечит эффективную очистку воздуха на бытовой или производственной кухне
Затем воздушные массы, освобожденные от ненужных включений, возвращаются на кухню или выводятся через вентиляционный канал в зависимости от тип устройства.
Жировые загрязнения перемещаются по отдельному каналу и собираются из накопительных стаканов, из которых периодически удаляются.
Жироуловители представляют собой специальные алюминиевые элементы, устанавливаемые внутрь вытяжек. Они задерживают частицы жира и другие относительно крупные загрязнения.
Для облегчения процесса очистки накопителей от жировых отложений рекомендуется предварительно наполнить стаканы специальным моющим средством, способным эффективно растворять жир.
К преимуществам вытяжных конструкций типа «зонтик» относятся следующие пункты:
- возможность использования дистанционного управления;
- высокая степень автоматизации;
- возможность установки подходящей модели практически в любую зону кухни;
- широкий выбор разнообразных моделей из различных материалов с привлекательным дизайном;
- высокий уровень производительности.
Среди недостатков такого оборудования, в первую очередь, отмечают повышенную шумность, вызванную работой мощного вентилятора.
Чтобы агрегат исправно функционировал, его необходимо регулярно обслуживать, т.е. приобретать и своевременно заменять угольные фильтры.Эти элементы нельзя чистить или восстанавливать, поэтому стоимость эксплуатации прибора может оказаться выше ожидаемой. Тем более, что хорошее оборудование такого типа само по себе довольно дорого.
Зонт-остров можно установить прямо посреди кухни, если это позволяют размеры помещения. В небольшой комнате такой прибор можно разместить над плитой, установленной у окна.
Вытяжное оборудование всегда необходимо на кухне. Частицы жира, горячий пар, копоть, капли и другие загрязнения могут быть незаметны на первый взгляд, но со временем образуют на различных поверхностях слой грязи, который непросто удалить.
Кроме того, остатки газа, которые могут попасть в кухонный воздух, и запах случайно пригоревшей пищи не приносят пользы здоровью окружающих.
По устройству вытяжка представляет собой стальной куполообразный корпус, внутри которого находится вентилятор и набор фильтрующих элементов.
Для сбора относительно крупных частиц предусмотрена специальная алюминиевая решетка, защищающая вентиляционную турбину.На предприятиях общественного питания необходимы мощные вытяжки для использования над варочными панелями. Подобные устройства используются для удаления вредных паров и в других промышленных отраслях.
Акриловый фильтр обычно используется для удаления значительной части жира. В установках с рециркуляцией обязателен угольный фильтр, обеспечивающий тонкую очистку воздуха. Искрогасящая сетка защищает элементы от перегрева и возможного возгорания.
Особенно необходим, если зонт установлен над открытым огнем. Все фильтрующие элементы необходимо периодически очищать или заменять. Угольные фильтры заменяются по мере их загрязнения, эти элементы восстановлению не подлежат.
Некоторые типы акриловых фильтров можно мыть и переустанавливать, но они быстро теряют свою форму от такой обработки, поэтому количество циклов очистки и повторного использования ограничено.
Вытяжка должна быть достаточно большой, чтобы перекрывать параметры обрабатываемой варочной панели не менее чем на 100 мм
Вентилятор или вентиляционная турбина, встроенная в зонт, обеспечивает циркуляцию воздуха в правильном направлении и с необходимой скоростью. Производительность этого элемента обеспечивает общую мощность вытяжки, которую следует соотносить с общим объемом помещения, в котором она будет установлена.
Большинство вытяжек-вытяжек снабжены подсветкой, что очень удобно. Такие светильники можно использовать в качестве дополнительного освещения на кухне. Наряду с обычными лампами накаливания в вытяжки встраивают галогенные или диодные осветительные приборы.
Последние обеспечивают достаточный уровень освещенности при минимальном потреблении электроэнергии и повышенном сроке службы.
На предприятиях общественного питания вытяжные зонты устанавливаются над приборами различного типа: плитами, грилями, духовками и т.
п.Если зонт подключается к вентиляционному каналу дома, он должен быть оборудован препятствуют возврату поступающих в устройство воздушных масс на кухню.
Внутренняя отделка
Дизайн беседки с мангалом – дело вкуса и возможностей каждого хозяина. Есть несколько рекомендаций, соблюдая которые, ваш мангальный уголок станет любимым местом для всей семьи и украсит участок.
Начинать оформление дизайна беседки нужно с идеи самой конструкции, она должна гармонично размещаться на участке.
Беседка должна быть правильно расположена. Для этого выбирают самый красивый и тихий уголок в саду, подальше от посторонних глаз. Это позволит его посетителям расслабиться и отдохнуть. Ландшафт и летняя кухня должны сочетаться друг с другом.
Если говорить об интерьере, то здесь все сложнее. Пространство внутри должно быть красивым, безопасным и функциональным одновременно.
При оформлении беседки простор фантазии безграничен. Это отличный способ применить вещи, которые, возможно, поселились где-то на чердаке.
Например, интересными элементами интерьера могут стать рожок на стенах или старинный самовар. Красивым элементом может стать что угодно: занавески, вилки, развешанные на стене возле мангала, лопаты и захваты для мяса, баночки со специями, цветы на столе.Освещение – важный элемент любого интерьера. Зона приготовления пищи должна быть освещена максимально ярко, а для зоны отдыха подойдет мягкий приглушенный свет. Хорошо, если уровень освещенности регулируется.
Дизайн зоны приготовления пищи. Ключевым элементом этой зоны является печь. В зависимости от размеров самой беседки наполнение этой зоны будет разным. Для небольшой беседки можно установить небольшой столик с умывальником. Материал столешницы должен быть легким в уходе и прочным. Удобно, если рядом с мангалом есть небольшая полочка, куда можно положить приправы, поставить самые необходимые приборы.
Если позволяет площадь, можно сделать лежак в беседке или повесить гамак в укромном уголке.
Пространство рядом с беседкой обустраивают максимально. Например, можно вымостить площадку под дополнительным навесом на случай увеличения планируемого количества гостей. Можно установить большие садовые качели с крышей, которые станут любимым местом для детей и взрослых. Для детей также можно устроить песочницу или мягкую площадку для активных игр. Здесь фантазия мастера может быть безграничной.Сам материал беседки может способствовать созданию уюта. Здесь дерево будет бесспорным лидером. Дополнить его можно циновками из соломы или других натуральных материалов. В закрытой беседке можно использовать любой вид текстиля: большие интерьерные подушки-кресла, мягкие покрывала. Следует отметить, что на уют влияет размер беседки – чем она меньше, тем, как правило, комфортнее в ней находится человеку.
Все материалы должны быть пригодны для использования на открытом воздухе или с ними нужно обращаться надлежащим образом. Также все они должны легко чиститься, так как пребывание в беседке связано с приемом пищи.
Наиболее распространенным и приятным для глаз является использование естественных цветов естественной гаммы. Беседка не должна бросаться в глаза своей яркостью или вычурностью – она быстро надоест.
Стиль беседки часто выбирают исходя из предпочтений хозяев или из того, что есть под рукой. Азиатский стиль предполагает замысловатые плоские крыши с несколькими уровнями пола внутри. Стиль кантри хорошо подходит для деревянных строений. Английский стиль с коваными элементами понравится любителям элегантности и изысканности.
Определяясь с идеей оформления всей беседки и ее интерьера в частности, нельзя забывать, что это вспомогательное сооружение, и не во всех случаях необходимы лишние затраты и сложности при его возведении. И зачастую они могут оказаться лишними и ненужными и только затруднять пребывание внутри и сам процесс приготовления пищи, являющийся основным.
Особенности установки и эксплуатации
Установить данный вид вытяжной техники относительно несложно, но неопытным мастерам все же лучше доверить эти операции профессионалам.
Если решено проводить монтаж самостоятельно, то начинать следует с подробного изучения инструкции производителя.Вытяжные шкафы обычно изготавливаются из прочной пищевой алюминиевой стали. Для промышленных предприятий такие конструкции часто изготавливаются на заказ.
После этого необходимо исследовать место установки, произвести необходимые замеры, подготовить инструменты, крепеж, материалы и т. д. Важным моментом является правильное расстояние от варочной панели. Она должна быть не менее 60 см для электроплит и 70 см для газовых приборов, но не более 85 см.
Если зонт необходимо повесить выше, то следует выбрать более эффективное устройство, компенсирующее разницу в высоте. Для установки вентиляционной вытяжки потребуются инструменты, которые обычно есть в арсенале любого опытного мастера: рулетка и строительный уровень для разметки, отвертка, дрель, молоток и др.
В зависимости от типа устройства вам нужно либо просто повесить его над плитой, либо соединить воздуховодом с вентиляционным каналом.
В качестве воздуховода используется либо гофрированный металлический рукав, либо жесткие пластиковые конструкции.Гофру можно согнуть подходящим образом, а для изготовления колена из пластика следует использовать специальные переходники, обеспечивающие герметичное соединение отдельных участков воздуховода.
Если шнур питания недостаточно длинный, необходимо установить дополнительную розетку рядом с устройством. Необходимо убедиться, что электрическое устройство имеет необходимое заземление.
Правильная установка вытяжного колпака – это только полдела. Чтобы устройство работало эффективно, необходимо организовать его работу. Подробную информацию по этим вопросам см. в инструкциях по эксплуатации, прилагаемых к каждому прибору.
Необходима регулярная очистка внутренних фильтров. Например, алюминиевые решетки следует мыть специальными моющими средствами. Хороший результат дает и использование средств, которые найдутся на любой кухне: уксусная кислота, разбавленная на треть водой, насыщенный раствор обычного хозяйственного мыла или пастообразная смесь воды с пищевой содой.
Алюминиевые решетки жироуловителей вытяжек необходимо регулярно очищать от скопившейся грязи, чтобы устройство работало корректно и эффективно.
Эти рецепты полезны тем, кто страдает непереносимостью химических веществ. Очищать решетки от скопившегося жира и грязи следует не реже одного раза в три месяца.
Замена угольных фильтров обычно производится в следующем порядке:
- отключение устройства от источника питания;
- демонтаж алюминиевых решеток;
- удаление использованного фильтра;
- установка нового фильтрующего элемента;
- установка решеток алюминиевых;
- подключение и проверка работы устройства.
В момент установки нового фильтра должен раздаться характерный щелчок. Если после замены фильтра в работе вытяжки появляются необычные шумы или она становится более шумной, возможно, фильтр установлен неправильно, работа должна быть переделан.
При несвоевременной очистке и замене фильтров вытяжного зонта качество работы устройства может значительно ухудшиться.
Угольные фильтры необходимы в рециркуляционных вытяжках, они обеспечивают тонкую очистку воздуха и требуют регулярной замены.
Съемные фильтры и жиросборники в моделях зонтов, используемых в общественном питании, следует очищать ежедневно в соответствии с инструкциями. Также необходимо постоянно очищать внешнюю поверхность корпуса вытяжки. Некоторые элементы рекомендуется снимать и замачивать в специальных чистящих растворах.
В конце очистки тщательно промойте их. Еще один элемент, нуждающийся в периодической чистке, – воздуховод. Необходимо снять соединительные элементы и удалить отложения с внутренней поверхности конструкции.
Гофрированные элементы требуют такой очистки чаще, чем гладкие пластиковые каналы. Некоторые промышленные модели кухонных зонтов оснащены встроенной системой очистки, но в быту такие дорогостоящие агрегаты обычно не используются.
Несколько слов о складном мангале
Мангал складной – легкий мангал, который легко перемещается и устанавливается в нужном месте, в том числе в беседке.
Наилучший материал для ее изготовления – нержавеющая сталь, оптимальная толщина стенки – два миллиметра.Более тонкие листы быстро прогорят, более толстые значительно увеличат вес конструкции. Для улучшения процесса горения по периметру нижней части жаровни делаются сквозные отверстия. Через них угли могут попасть на пол беседки и воспламенить ее.
Кроме того, складной мангал легко опрокинуть, поэтому пользоваться им нужно очень осторожно.
Преимущества
Однако складной мангал имеет определенные преимущества. К ним относятся:
- малый вес для удобства транспортировки;
- в разобранном виде мангал легко помещается в багажник автомобиля;
- низкая стоимость.
Большим плюсом складного мангала является возможность его использования без обустройства вытяжки.
Маленькая жаровня не дает много дыма при приготовлении мяса. Как правило, складной мангал устанавливают в беседках, представляющих собой навес без стен.
В закрытых беседках он должен быть оборудован вытяжкой.Вытяжка для барбекю своими руками – избавьтесь от дыма уже сегодня
Каждому владельцу мангала несомненно знакомо такое понятие, как вытяжка или, по-простому, вытяжка. Мангал с вытяжкой просто необходим в закрытых помещениях, как правило, это касается крытых беседок. Обычно такие беседки выглядят как финские домики: деревянные, полностью закрытые, а окна застекленные, могут быть как обычных размеров, так и в пол.
Иногда мангалы в таких постройках служат не только жаровнями, но и отопительными приборами. Хорошая стационарная вытяжка стоит недешево, а потому можно попробовать сделать конструкцию самостоятельно. Вытяжка для барбекю своими руками очень проста в изготовлении, требует небольшого количества сырья и немного свободного времени.
Важно! Вытяжка может выполнять не только свои основные функции, но и защитную, в том числе. Он будет поглощать искры, возникающие при сгорании топлива.
Таким образом, ваша беседка будет полностью защищена от огня.Зачем строить дымоход
Многие ленивые обыватели не видят смысла устраивать дымоход для мангала в летней беседке. Они рассчитывают, что ветер выдует дым из-под навеса, но на самом деле этого не происходит. Стоит только начать жарить мясо — вся беседка окутывается клубами дыма, а колпак, если есть, выносится наружу.
Если этого не сделать, то после использования мангала на потолке осядет слой копоти и копоти, который крайне сложно очистить. Если часто жарить мясо на таком гриле, шашлык будет приправлен осыпающейся сверху сажей.
Кроме того, пожароопасным является камин с открытым пламенем, не оборудованный колпаком.
Некоторые замечания и рекомендации
Любая вытяжка, в том числе самодельные устройства, имеет определенные недостатки, о которых следует помнить заранее, чтобы потом не пришлось переустанавливать установку.
Вентилятор барбекю монтируется после кладки с использованием специального кирпича и глиняного раствора.
Кирпичи следует укладывать ровно друг на друга. Дымоход должен быть снабжен заслонкой, а задняя стенка должна иметь изгиб для обеспечения лучшей тяги.Если нужно разжечь мангал, то дым не будет идти сразу в коптильню. Сначала аппарат дымит в разные стороны. Дым, образующийся при розжиге, может иметь довольно низкий уровень температуры. В тот момент, когда пламя вспыхнет, тяга станет стабильной.
После возгорания пламени дымосборник может не справиться с устранением дыма, то есть шашлычная при этом курит. Этот знак указывает на то, что дымоход имеет маленькое сечение. Поскольку он должен без проблем справляться со своими функциями, размеры его квадратного сечения должны быть не менее 26х26 см.
Наилучшая аэродинамика вертикальной металлической трубы обеспечивается только при ее более узком сечении, диаметр которого составляет около 15-20 см. Поскольку дым, выходящий из трубы, начинает мешать процессу приготовления пищи, верхняя часть дымохода должна находиться на высоте не менее 3 м от земли.
Тогда и тяги будет достаточно, и дым уберется на нужную высоту, а потом рассеется в воздухе.На что обратить внимание при выборе готового изделия?
Конечно, не всегда у вас будет возможность сделать что-то своими руками, поэтому, если вам позволяют средства, вы можете приобрести готовое изделие. Когда вы определитесь с выбором, обязательно обратите внимание на объем внутреннего дымохода и объем дымохода. Также помните, что зонт-барбекю будет больше самого мангала: только так он сможет вытягивать все продукты горения и так далее. Если металлическая вытяжка меньше, то она может просто не справиться со всем фронтом работ.
Конструкция вытяжного колпака
Металлический колпак можно рассматривать как дымосборник или куполообразный дымовой колпак. Приспособление имеет отверстие в центре и трубу для барбекю. Купольная конструкция представляет собой дымозащитный или вытяжной колпак. Его диаметр должен быть 1,5 м. Популярным материалом для создания куполообразного устройства является металлический лист толщиной 2 мм.
Медные колпаки имеют весьма внушительный вид. Центр купола устройства снабжен отверстием, края которого соединены с вертикальной трубой, высота которой составляет 2-3 м. Не используйте асбестоцементные трубы для создания вытяжки своими руками. Хотя асбест является огнезащитным материалом, обладающим прекрасными теплоизоляционными свойствами, он опасен для здоровья.
Металлические вытяжки для монтажа в стойку подходят для барбекю и становятся все более популярными. Если в беседке установлен мангал, мангал или мангал, то вытяжка подвешивается к ее потолку на цепях. В этом случае труба обычно проходит по центру крыши беседки.
Материал, прилегающий к дымоходу, должен быть огнеупорным. Для создания вытяжки понадобится опыт работы с листом металла. Устройство не обязательно должно быть куполообразным. Вы можете заказать изготовление вытяжек у профессионалов.
Дымосборник своими руками из металла может иметь не только конусообразную форму, сечение прямоугольное или квадратное.
Устройство функционально, но требует постоянного обслуживания. Его гладкая поверхность облегчает уход за ним. Он должен хорошо отводить дым, иметь аэродинамику.Владельцы беседок, которые облицованы дымосборниками из кирпича, утверждают, что ржавый металлический колпак может загрязнять продукты. Когда печь дымит, копоть и ржавчина могут капать на готовящуюся пищу. Кирпичные вытяжки долговечны.
Как сделать самому
Изготовление вытяжного зонта из трубы – простой и понятный процесс. Перед началом работы стоит выбрать схему и снять размеры самой трубы.
Схемы и размеры
В интернете можно найти огромный выбор схем установки крышного вентиляционного колпака. Перед началом работы обязательно ознакомьтесь с таблицей размеров, используемой на схемах.
Перед началом работы рекомендуем сделать макет из бумаги и проверить правильность размера.
Предлагаем вашему вниманию один из самых простых зонтов, который состоит из цилиндрического основания, конусообразной крыши и трех удерживающих ножек.
Подготовка материала
Подготовка является важным элементом любой работы. Для изготовления вам потребуются: Лист стальной оцинкованный
- ;
- лист картона;
- карандаш;
- линейка;
- компас;
- ножницы по металлу;
- болты с гайками или заклепками.
Выбор исполнения
Мы предлагаем два самых простых исполнения, которые мы показываем на рисунке (рис. 1). Отличие этих схем заключается в форме крыши, которая будет изготавливаться. Depending on the selected pattern, use the following dimensions:
Execution 1.
BUT B H h2 25 45 24 15 50 90 40 25 100 180 81,1 53,8 Execution 2.
BUT B B1 B2 H H2 25 45 40 40 25 50 50 50 50 . 007480 144 100 180 99,5 63,8 Вы выберете размер, основанный на своей трубе, мы дадим вам основные распределения, если не удалось найти, если не удалось, если не удалось найти, если не удалось, если не удалось найти, если не удалось, если не удалось найти, если не удались, если не удалось найти, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались, если не удались подойдет одна, используйте другую схему (ее легко найти в интернете).
Кирпичные зонты
Кирпичные зонты сооружаются над стационарными мангалами, так как они намного прочнее металлических. Кроме того, они имеют привлекательный внешний вид, который будет отлично смотреться на любом ландшафтном дизайне.
Схема кирпичного зонта.
Для сборки такого зонта можно использовать как печной кирпич, так и шамот. Причем площадка, которая выкладывается строго над мангалом, делается только из огнеупорного (шамотного) кирпича, а сам дымоход можно сделать с печкой. Швы следует заделать глиняным раствором. Для этого желательно использовать чистую глину, разбавленную водой до консистенции сметаны. Реже в раствор добавляют песок, но он не должен превышать 50% от массы глины. Перед началом работы кирпич необходимо замочить в воде, чтобы вода полностью покрыла его. После заливки кирпичей их оставляют «отмокать» на 2-3 часа. Это делается для того, чтобы кирпичи не впитывали воду из раствора, иначе конструкция через некоторое время разрушится.
Перед началом работы следует собрать каркас, который будет основой для купола. Он сваривается из широкого стального уголка, который после сварки необходимо загрунтовать и покрасить.
После сварки необходимо затереть сварные швы наждачной бумагой или напильником, чтобы в дальнейшем не подрезать кирпич.
Сварной каркас устанавливается над мангалом на несущие стены (их должно быть минимум 2, максимум 3). Для его установки следует предусмотреть вкладки арматуры – для обеспечения прочности конструкции к ним приваривается каркас. Кладку кирпичей начинают делать по периметру каркаса. К тому же такая вытяжка не должна иметь большой площади – каркас может не выдержать. Чаще всего вытяжку делают ступенчатой формы, при этом отходящий дымоход может быть металлическим. Иногда после укладки вытяжки края закругляют для улучшения внешнего вида.Схема устройства мангала.
После того, как капот сложен, ему дается несколько недель на просушку, иначе влажный раствор разрушится и разрушит конструкцию. Через 2 недели осматривают конструкцию и проверяют швы на влажность (один из вариантов проверки — приложить к шву папиросную бумагу и оставить на некоторое время). После высыхания раствора проводят пробный запуск (кратковременный).
Кирпичная вытяжка обеспечивает комфортное пребывание у мангала при приготовлении барбекю.
Эти зонты имеют следующие преимущества:- Хорошая тяга, благодаря которой из жаровни не идет дым.
- Более прочная конструкция (по сравнению с металлическими зонтами).
- Увеличенный срок службы.
- Ремонтопригодность.
К недостаткам можно отнести:
- Большой вес конструкции, что требует создания полноценного фундамента под мангал.
- Сложность конструкции такого купола.
- Значительно более высокая стоимость работ и материалов по сравнению с металлическими зонтами.
Нюансы эксплуатации
Особое внимание хотелось бы уделить дровам, которые рекомендуется использовать в процессе приготовления различных продуктов. Итак:
- морепродукты и птица – дуб, виноградная лоза;
- баранина, свинина, говядина – яблоня;
- индейка или лосось – ольха;
- свинина, птица, морепродукты – клен;
- курица, говядина – береза;
- баранина, птица – вишня.
Видео: советы как правильно складывать дрова в мангал
Каждый сорт дерева придаст особый вкус и неповторимый аромат приготовленному блюду.
Специалисты не рекомендуют использовать для растопки хвойные породы, так как при горении могут выделяться смолы. Если нет возможности заготовить дрова самостоятельно, то практически в любом супермаркете можно купить брикеты с готовым древесным углем, которые к тому же прекрасно сохраняют тепло, необходимое для приготовления шашлыка.Капюшон металлический
Самый простой и дешевый способ изготовления зонта – из металла. Для этого можно использовать следующие материалы:
Нержавеющая сталь. Оптимальный вариант для таких конструкций, особенно если мангал будет постоянно находиться на открытом воздухе. Купить листы нержавеющей стали можно практически в любом хозяйственном магазине. Подходят трубы из нержавеющей стали большого диаметра, которые нарезаются по длине и разгибаются. Главный недостаток такого материала – цена.
Нержавеющая сталь может привлечь внимание «охотников за металлом», поэтому ее рекомендуется покрасить. Оцинкованный. Менее долговечна, чем нержавеющая сталь, но дешевле
К недостаткам оцинковки относится хрупкость покрытия, что со временем приведет к разрушению (ржавлению) всей конструкции.
Стали. Самый дешевый материал. Однако перед началом монтажа (после изготовления вытяжки) необходимо нанести защитное покрытие – грунтовку и краску. При этом следует постоянно следить за состоянием защитного покрытия, а в случае повреждения его придется заново грунтовать и красить.Схема зонта для барбекю из металла.
Вне зависимости от того, какой металл был выбран, он не повлияет на форму конструкции. Стандартно все вытяжки имеют куполообразную форму с отверстием дымохода в центре купола.
В домашних условиях, чтобы сделать такую вытяжку своими руками, понадобится сварочный аппарат. Проще всего сделать трапециевидный зонт. Для этого вырезаются 4 одинаковые детали трапециевидной формы. Их приваривают друг к другу боковыми гранями, после чего верхнее, более узкое отверстие закрывают вырезанным квадратным элементом, в котором в центре делают отверстие для дымохода. Сама труба покупается в готовом виде, ее приваривают к выпускному отверстию, после чего усиливают нижнюю часть купола путем приваривания по периметру тонкой арматуры.
Размер вырезаемых трапециевидных деталей зависит от параметров экструзии. При этом длина основания трапеции должна быть такой, чтобы обеспечить выход дыма из мангала. Монтаж осуществляется строго над мангалом.Колпак металлический устанавливается на каменные/кирпичные опоры (если из них сделана жаровня) и закрепляется (цементируется). Другой способ – заложить арматуру необходимой длины при постройке мангала и приварить к ней вытяжной колпак. Такой колпак можно установить над переносным металлическим мангалом: для этого к мангалу по углам приваривают арматуру, на которую приваривают колпак. Однако это не рекомендуется, так как это снизит (или даже сведет на нет) переносимость; кроме того, эффект от такой вытяжки будет незначительным.
Оптимальная форма капюшона.
После первого пуска на металле могут образоваться узоры, особенно они будут заметны на нержавейке. Бояться их не стоит — они не влияют на срок службы вытяжки и не портят качество металла.
Такие вытяжки имеют следующие преимущества:
- Доступность материала.
- Простота изготовления.
- Быстрая и простая установка.
- Низкая стоимость (по сравнению с остальными).
- Ремонт и простота обслуживания.
- Привлекательный дизайн.
Вытяжной зонт своими руками
Вытяжной колпак обеспечивает сбор и удаление загрязненного воздуха из нужного места. Это может быть интенсивная регулярная пайка (например, витражные работы), постановка опытов с летучими и ядохимикатами и их хранение, сварка металлов, использование высокотемпературных печей. Обязательно использование колпака (зонта) для стеклодувных работ (горелки).
Далее описано изготовление вытяжного зонта для рабочего места стеклодува в условиях домашней мастерской. Капот изготавливается из простых и распространенных материалов без применения специального оборудования для жестяных работ. Описываемый зонт имеет форму наклонной четырехгранной пирамиды (лучшее использование пространства), развертку такой формы можно построить с помощью начертательной геометрии (несколько способов).
Для более простой формы – прямой пирамиды раскладывание можно рассчитать и автоматизировать. Размеры зонта взяты сознательно с чрезмерным запасом, при необходимости все необходимые расчеты вентиляционного оборудования можно найти в литературе. Вытяжной колпак встроен в стойки и снабжен встроенной самодельной заслонкой, перекрывающей воздуховод.Что нужно для работы.
Инструменты
Набор сантехнических инструментов, разметочный инструмент, заклепочный инструмент, мощный паяльник с принадлежностями и/или небольшая газовая горелка. Электродрель (шуруповерт), УШМ, очки и наушники, хороший удлинитель. Кисть, посуда.
Материалы Сталь оцинкованная толщиной 0,5 мм, стальной лист толщиной 1 мм, флюс, припой, ЛКМ, ветошь.
Зонтичная конструкция, развертка.
Колпак предназначался в первую очередь для стеклодува. В отличие от классических, горловина у него намного шире, и нижняя часть зонта не будет нагреваться, скорее нагрев верхней части (воротка недостаточно открыта или полностью заблокирована).
Отсюда и несколько специфический дизайн верхней части – деревянные конструкции удалены от места вероятного нагрева, окраска выполнена термостойкой краской.Как уже было сказано, скан можно построить средствами начертательной геометрии без всякой “естественности”, только на бумаге или экране, но в моем случае почти все было готово для построения модели “на земле” в полный размер. Нижний периметр, на который будет крепиться раструб зонта, и верхний для крепления ворот уже были. Оставалось нарисовать выходное отверстие на природе и дернуть за четыре ниточки. Модель легко перенести на чертеж и сделать развертку.
Развертка снабжена припусками для крепления элементов к воротам и элементам деревянной конструкции. Готовая развертка делится на две части – левая-передняя-правая стороны и отдельная задняя часть, для перевода на стандартный лист оцинкованная сталь (вся развертка не влезла по ширине). Большинство также имеют припуски для соединения с задней стенкой.
Гибка без специального гибочного станка производится по жесткой ровной (по возможности прямоугольной) кромке. Это может быть край рабочего стола, верстака, специально установленная толстая доска. Железяка по линии сгиба прижимается сверху доской с ровным краем (металлическим уголком) двумя струбцинами. При умеренных длинах изгиба и оцинкованной стали толщиной 0,5 мм можно получить вполне приемлемый в обычных случаях результат. Мелкие детали удобно гнуть между двумя металлическими уголками, зажатыми в слесарных тисках.
Он согнул свою жесть на станине самодельного токарного станка, придавливая ее дюймовой доской. Изгиб нужно делать не точечно (киянкой по железке), а через плоскую длинную прокладку (подрезка доски).
Согнуты в такой последовательности – лепесток для соединения с отсутствующей задней стенкой, ближайшее ребро. Перевернул заготовку и повторил. На получившейся неполной усеченной пирамиде лепестки загнули с верхней и нижней сторон с помощью деревянного бруска соответствующей длины, заднюю стенку вырезали отдельно.
Удобнее было сразу делать ее складки.Задняя стенка припаяна к основному корпусу. Паял небольшой газовой горелкой оловянно-свинцовым припоем со специальным «горелочным» флюсом из медных водопроводных труб. Флюс представляет собой сероватую густую пасту и содержит частицы припоя, когда поверхности достигают необходимой температуры, они плавятся и флюс становится серебристым – пора вводить припой. Флюс предназначен для работы с оловянно-медным припоем, но хорошо работает со свинцом. Можно использовать и другие неорганические флюсы (органика пригорает, а копоть затрудняет пайку), например, “паяльная кислота” – хлорид цинка. Возможна также конструкционная пайка крупных деталей относительно маломощным паяльником, прогревом места пайки пламенем горелки, строительным феном, электронагревателями (утюгом, электроплитой). Кислотные флюсы следует смывать теплой водой сразу после остывания деталей. При пайке относительно больших коробчатых вещей из тонкого металла есть неприятный момент – сальники сильно коробятся от местного нагрева и хорошо подогнанные тонкие швы превращаются в некрасивые волны, которые трудно паять.
Трудность может быть значительно уменьшена за счет частого механического крепления поверхностей. Здесь такое крепление выполняется с помощью глухих заклепок.В общем установка на место задней стенки выглядела так – размечаем на железяке заднюю стенку, вырезаем. Отогните лепестки вверху и внизу, наметьте отверстия под заклепки по бокам, прикрутите, просверлите, зенкуйте отверстия (удалите заусенцы). Присоедините заднюю стенку к основной части зонта, закрепите. Размечаем ответные отверстия под заклепки, снимаем заднюю стенку, прикручиваем центры отверстий на основной части зонта, сверлим, зенкеруем. Зачистите места пайки наждачной бумагой среднего размера, нанесите флюс, заклепайте. Пропаяйте, удалите остатки флюса.
Шибер
Ворота стали отдельной, довольно трудоемкой частью конструкции. Было решено сделать его конструкцию наподобие печного вентиля – в отличие от поворотного вентиля он допускает низкую точность изготовления. В качестве материала использовался стальной лист толщиной 1 мм.
Соединения пропаяны.После разметки вырезаны три основные плоские детали, на основании вырезано квадратное отверстие размером 150х150 мм (для воздуховода ø150 мм). На основание ворот припаивается крышка. Крышка надевается на отрезки стальной оцинкованной проволоки диаметром 2 мм, предварительно на место пайки наносится флюс.
Из нарезанной полосы той же стали гнут цилиндрическую горловину для соединения круглого воздуховода диаметром 150 мм. У трехлитровой стеклянной банки загибается горлышко и тщательно подгоняется (диаметр). Концы свариваются между собой. Готовая шейка припаивается к крышке затвора до того, как будет вырезано отверстие. Таким образом удалось несколько уменьшить коробление спаиваемых поверхностей.
С внутренней стороны по окружности впаянной шейки просверлил отверстия, перемычки между которыми вырезал “остатком” абразивного круга малой угловой шлифовальной машины.
Также удалось сделать большую доводку отверстия толстошлифовальным абразивным кругом на УШМ, затем полукруглым напильником.Готовая калитка крепится к вытяжке, отмечаются места, занятые «лапками», в местах, где это возможно, отмечаются, нумеруются и сверлятся отверстия под заклепки. Места контакта зачищены, нанесен припой. Ворота приклепаны на место, место соединения пропаяно. Флюс смывается теплой водой, железяка высушивается.
После примерки конструкции верхняя ржавеющая часть конструкции была зачищена, обезжирена бензином и окрашена в два слоя черной термостойкой краской. После высыхания четырехручный вытяжной колпак возвращается на место.
Выводы, работа над ошибками
В целом конструкция получилась без существенных просчетов, но несколько мелочей можно было бы улучшить.
Верхний пояс внешнего деревянного крепления (затвора) вообще не понадобился – при штатном креплении нижней части вся конструкция стоит очень жестко и любые разумные усилия при открытии и закрытии, даже сильно заклинившей задвижки, выдерживает не дрогнув.
Широкие «поля» на воротах в данном случае не пригодились.Припаивать боковые ребра при установке задней стенки было не нужно – достаточно было заклепок.
К вытяжке будут присоединены несколько стандартных жестких дымоходов, ведущих на чердак (или мягкий гофрированный алюминиевый воздуховод), заканчивающихся вытяжным вентилятором. Воздуховоды снаружи отапливаемого помещения потребуют тщательной теплоизоляции.
Бабай Мазай, март 2020
Стать автором сайта, публиковать собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.
Кирпичная вытяжка
Кирпичные барбекю становятся все более популярными. У них есть свои достоинства. Это монументальное, прочное сооружение. При правильном устройстве и мастерстве мастера такой гриль будет радовать и украшать территорию долгие годы.
Преимущества кирпичной вытяжки:- Прочность;
- Низкий нагрев поверхности кирпича;
- Эстетичный внешний вид, с помощью кирпичного гриля с вытяжкой можно создать на своем участке практичную архитектурную миниатюру;
- Сочетает в себе функции жаровни и вытяжки.
Изготовление колпака из кирпича
При желании и наличии хорошего опыта в строительстве можно построить мангал с колпаком из кирпича своими руками. Для этого вам понадобится: Кирпич
- ;
- Смесь для кладки кирпича или раствор из глины и песка в соотношении 7 частей глины на 3 части песка;
- Уголки металлические, для упрощения установки вытяжки;
- Инструменты для кладки, для резки и сварки металлических уголков.
Важно: для строительства вытяжки и чаши барбекю используйте только огнеупорный кирпич (шамот) и смеси. В противном случае под воздействием высоких температур вся конструкция разрушится.
Вместо термостойкой смеси допустимо использовать раствор глины и песка.
Последовательность установки:
- Отметьте положение колпака, не забывая, что он должен быть больше по размерам и объему самого мангала;
- Сначала выкладываются несущие стены, на которых будет лежать дымосборник. Задняя и две боковые;
- На кирпичные опоры устанавливается металлический каркас из уголков. По аналогии с металлической вытяжкой он также имеет форму усеченной пирамиды. В первую очередь приваривается нижняя часть, затем верхняя зауженная часть рамы, и они соединяются уголками, также сваркой. Для удобства кладки можно собрать раму дымохода из уголков, приварив ее к каркас капота;
- Готовый каркас обложен кирпичом. Первый ряд выставляют кирпичом перпендикулярно задней опорной стене, второй и последующие ряды укладывают параллельно, со смещением 17 мм, создавая необходимую пирамидальную форму;
- Дымоход выкладывается на раме или без нее при условии минимального внутреннего диаметра 120 мм;
- Установите чехол для зонта для защиты от осадков.
Проблемы, которые могут возникнуть в процессе
Совершенно идеальных продуктов не бывает – у всего есть недостатки. Из этого вытекает несколько проблем, которые мы рассмотрим ниже:
Самая большая проблема, если дым не идет в вытяжку, а расходится в стороны.
Это происходит только в том случае, если вы не позаботились о том, чтобы вентиляция была оснащена вентилятором. Обычно они электрические и их можно включить, как только вы начнете работать с мангалом. Хотя, как правило, дым может оставаться в помещении еще и потому, что он просто не успел нагреться и его плотность такая же, как и плотность воздуха. Поэтому, как только дым нагреется, он может самостоятельно подняться вверх и выйти через вентиляционную трубу. Сечение дымохода около 25-27 см. Что произойдет, если это не так? Ничего особенного, просто дым не может впитаться полностью.Кстати, еще очень важно, чтобы труба была около 16 см в диаметре. Также не забывайте, что высота трубы должна быть не менее 3 метров от земли. Только так дым полностью выйдет и рассеется.
Остальное просто. Соберите вытяжной колпак, как показано на рисунке выше, и приварите его к трубе. После – просто прикрепите изделие в нужном месте.
Конечно, вытяжку из кирпича тоже можно построить, но, во-первых, она подходит только для кирпичных мангалов, а, во-вторых, такая конструкция значительно сложнее.
Выход
Вытяжные зонты широко используются в быту и в пищевой промышленности, так как обеспечивают качественное удаление загрязненного воздуха. Кроме того, инструкция по их эксплуатации и обслуживанию предельно проста. Главное правильно подобрать устройство для каждого отдельного случая, особенно для промышленных устройств.
Из видео в этой статье вы можете почерпнуть дополнительную информацию по этой теме.
Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен
Типы конструкций дымоудаления
Виды конструкций дымоудаления и материалы для их изготовления не отличаются большим разнообразием. В беседках любого типа дымоходы для мангала делают из металла или кирпича. Кирпичные конструкции в основном используются в стационарных мангалах из такого же материала.
Выглядят очень привлекательно, но качественно почистить их довольно сложно, а иногда просто невозможно. Чтобы построить кирпичный дымоход, необходимо иметь навыки каменщика, к тому же стоимость такой конструкции намного выше, чем у металлического изделия. Поэтому рачительные хозяева чаще всего предпочитают соорудить над мангалом металлический колпак.Металлический
Дымоходы из металла имеют следующие преимущества:
- возможность сборки своими руками;
- простота установки;
- малый вес;
- гладкость внутренней поверхности;
- простота очистки;
- Возможность придать изделию любую форму.
Практически любой домашний мастер, обладающий навыками работы с электроинструментом и сварочным оборудованием, может собрать металлический дымоход.
При отсутствии сварочного аппарата элементы конструкции могут быть скреплены болтами. Металлический колпак не создает серьезной нагрузки на основание беседки, его стены имеют гладкую поверхность, на которую, в отличие от кирпичной кладки, не налипают загрязнения копотью. При необходимости сезонного использования или переноса в другое место конструкция легко разобран. Его можно покрасить в любой цвет термостойкой краской.
Чем отличается зонт от флюгера, колпак, насадка и дымоход
Дымоход, флюгер, колпак, зонт и насадка – достаточно простые и проверенные временем защитные конструкции для воздухоотводов на крышу … Стальные, медные, алюминиевые, пластиковые и титаново-цинковые доборные элементы при правильном устройстве эксплуатируются уже десять, а иногда и более лет, обеспечивая комфортное и безопасное проживание:
- колпаки – общее название элементов, препятствующих попаданию атмосферных осадков и посторонних предметов в дымоход, а также несущих декоративную нагрузку;
- дымоходы – прямоугольные или квадратные декоративные колпаки, предназначенные для устройства дымоходных и вентиляционных труб; зонты
- – представлены колпаками, отличаются простой конструкцией и предназначены для круглых или квадратных труб;
- дефлекторы – колпаки для круглых труб, отличающиеся достаточно сложной внутренней конструкцией для увеличения тяги.
Флюгер также относится к категории сложных конструкций. – колпаки вращающиеся, направляющие выходящий дым исключительно в одну сторону, в зависимости от направления ветра.
ПРИМЕЧАНИЕ!
Зонты используются для оснащения круглой или квадратной головы, но современные производители, помимо функциональности, учитывают удобство использования, в том числе и добавление крышки с разделителем дыма.
Вытяжка для кухни: вентиляционные конструкции
Неотъемлемым элементом любой серьезной кухни является вытяжка. Такой прибор в обязательном порядке устанавливается на промышленных предприятиях, но и на бытовых кухонных объектах ему есть достойное место.
Этот тип вытяжки чрезвычайно эффективен для удаления загрязнений воздуха при приготовлении пищи. Давайте рассмотрим особенности работы этого вытяжного оборудования и моменты, на которые необходимо обратить внимание при выборе вытяжки на кухню.
Содержание статьи:
- Как это работает?
- Виды конструкций и проблемы выбора
- Особенности установки и эксплуатации
- Выводы и полезное видео по теме
Как это работает?
Устройство этого типа представляет собой мощную вытяжку, предназначенную для эффективной вентиляции воздуха в кухонном помещении.
Их чаще всего устанавливают непосредственно над варочными панелями в ресторанах, кафе, столовых и других заведениях общепита.Такой прибор можно устанавливать не только над обычными плитами, но и над другим подобным оборудованием: грилем, духовкой и т.п.
Качество блюд от наличия хорошей вытяжки выиграет. Зонтики задерживают водяной пар, частички масла и жира, удаляют запахи от готовящейся посуды. Все эти загрязнения под действием горячего воздуха поднимаются вверх и попадают в рабочую полость вентиляционного зонта. Здесь загрязненный воздух проходит через систему фильтрации, где очищается.
Вытяжка – это стильное и современное устройство, которое обеспечит эффективную очистку воздуха на бытовой или производственной кухне
Затем воздушные массы, освобожденные от лишних включений, возвращаются в помещение кухни или выводятся через вентиляционный канал в зависимости от тип устройства.
Жировые загрязнения перемещаются по отдельному каналу и собираются из накопительных стаканов, из которых периодически удаляются.
Жироуловители представляют собой специальные алюминиевые элементы, устанавливаемые внутри вытяжных колпаков. Они улавливают частицы жира и другие относительно крупные загрязнения.
Для облегчения процесса очистки дисков от жировых отложений рекомендуется предварительно налить в стаканы специальное моющее средство, способное эффективно растворять жир.
К преимуществам вытяжных конструкций типа «зонтик» относятся:
- возможность использования дистанционного управления;
- высокая степень автоматизации;
- возможность установки подходящей модели практически в любую зону кухни;
- широкий выбор разнообразных моделей из различных материалов с привлекательным дизайном;
- высокий уровень производительности.
Среди недостатков такого оборудования, в первую очередь, отмечают повышенную шумность, вызванную работой мощного вентилятора. Для корректной работы агрегата его следует регулярно обслуживать, т.е. приобретать и своевременно заменять угольные фильтры.
Эти элементы не подлежат очистке и восстановлению, поэтому стоимость эксплуатации устройства может оказаться выше ожидаемой. Кроме того, хорошее оборудование такого типа и само по себе стоит довольно дорого.
Зонт-остров можно установить прямо посреди кухни, если позволяют размеры помещения. В небольшом помещении такой прибор можно разместить над плитой, установленной у окна
Вытяжка на кухне нужна всегда. Частицы жира, горячий пар, копоть, капли и другие загрязнения могут быть незаметны на первый взгляд, но со временем они образуют на различных поверхностях слой грязи, который непросто удалить.
Кроме того, остатки газа, которые могут попасть в кухонный воздух, и запах случайно пригоревшей еды вредны для здоровья окружающих.

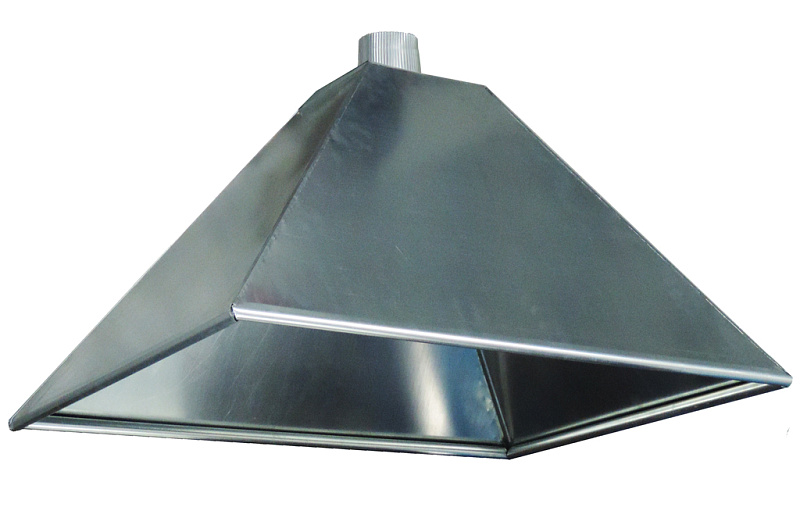

По устройству зонт вентиляционный представляет собой стальной куполообразный корпус, внутри которого находится вентилятор и набор фильтрующих элементов. Для сбора относительно крупных частиц предназначена специальная алюминиевая решетка, защищающая вентиляционную турбину.
На предприятиях общественного питания обязательны мощные вытяжные зонты для использования над варочными поверхностями. Подобные устройства используются для удаления вредных паров с других промышленных предприятий.
Акриловый фильтр обычно используется для удаления значительной части жира. В установках с рециркуляцией в обязательном порядке используется угольный фильтр, выполняющий тонкую очистку воздуха. Искрогасящая решетка защищает элементы от перегрева и возможного возгорания.
Особенно необходим, если зонт устанавливается над устройством с открытым пламенем. Все фильтрующие элементы необходимо периодически очищать или заменять. Угольные фильтры заменяются по мере их загрязнения; эти элементы ремонту не подлежат.
Некоторые виды акриловых фильтров можно мыть и переустанавливать, но от такой обработки они быстро теряют форму, поэтому количество циклов очистки и утилизации ограничено.
Вытяжной колпак должен быть достаточно большим, чтобы перекрывать параметры обрабатываемой столешницы не менее чем на 100 мм
Встроенный в зонт вентилятор или вентиляционная турбина позволяет воздуху циркулировать в нужном направлении с необходимой интенсивностью.
Производительность этого элемента обеспечивает общую мощность вытяжки, которую следует соотнести с общим объемом помещения, в котором она будет установлена.Множество вытяжек и колпаков обеспечивают подсветку, что очень удобно. Такие светильники можно использовать в качестве дополнительного освещения кухни. Наряду с обычными лампами накаливания в вытяжки встраивают галогенные или диодные осветительные приборы.
Последние обеспечивают достаточный уровень освещенности при минимальном потреблении электроэнергии и увеличенном сроке службы.
На предприятиях общественного питания вытяжные зонты устанавливаются над различными типами устройств: плитами, грилями, духовками и т.п. возврат поступающих воздушных масс в кухню.
Виды конструкций и проблема выбора
По типу конструкции различают пристенные и островные вытяжные зонты. Конструкция может быть вытяжной или приточно-вытяжной. В первом случае устройство только удаляет отработанный воздух из помещения, во втором – обеспечивает еще и дополнительный приток свежих воздушных масс.
Вытяжка может как выводить отработанные воздушные массы из помещения, так и очищать их и возвращать в помещение
При выборе подходящего зонта необходимо учитывать необходимый уровень воздухообмена, габариты оборудования для приготовления пищи и предполагаемое расположение при его размещении следует учитывать. Для промышленных кухонь рекомендуется устанавливать модель, размеры которой на 100 мм больше размеров варочной панели.
Для изготовления таких устройств используют нержавеющую сталь пищевых марок. Устройство обычно комплектуется не только жироуловителем, но и угольным фильтром. Полезной опцией может стать подсветка. Приточно-вытяжные устройства, как следует из названия, обеспечивают не только удаление и очистку загрязненного кухонного воздуха, но и приток свежего воздуха с улицы.
Такие зонты редко используются в бытовых условиях; это техника для профессионального использования. Некоторые операции требуют постоянной подачи свежего воздуха. Зонты такого типа позволяют создать в рабочем помещении чрезвычайно благоприятный микроклимат, регулировать влажность и температуру воздуха на приемлемом уровне.
Производительность вытяжного элемента обычно превышает производительность приточного воздуха в моделях этого типа примерно на треть.
Преимущество использования вытяжного зонта в том, что его можно установить практически в любом подходящем месте, нужно только правильно выбрать модель
Настенные зонты крепятся не к потолку, а к стене. Обычно такие модели используются для подключения к вытяжному каналу. Для облегчения монтажных работ варочную панель устанавливают как можно ближе к вентиляционному каналу.
При этом не будет слишком длинной, что способствует эффективному движению отработанного воздуха в вентиляционный канал.
Настенные вытяжки можно закрепить на стене. Их удобнее подключать к вентиляционному каналу здания, чем островные модели
Короткая конструкция обычно не требует создания большого количества поворотов при использовании жестких пластиковых воздуховодов. Таких колен должно быть не более трех на один вентиляционный зонт. Очень популярен скошенный тип островного зонта, который позволяет приблизить вытяжку на максимально допустимое расстояние к варочной панели.
Зонт островного типа, крепящийся к потолку, считается универсальным. Как понятно из названия, используется для установки над кухонным островом, а именно над встроенной плитой. Особенность конструкции в том, что при ее установке нет необходимости использовать стену, конструкция крепится к потолку.
Такие устройства обычно используются на больших кухнях, как промышленных, так и бытовых. На небольших площадях использование кухонного зонта над островом обычно не применяют из-за нехватки свободного места. Но такой дизайн может быть уместен даже на маленькой кухне, если варочная поверхность установлена возле окна.
Наличие двух фильтров позволяет очищать воздух на достаточно высоком уровне, чтобы его можно было возвращать на кухню. Конечно, следует использовать необходимые средства для обеспечения достаточного воздухообмена, но рециркуляция позволяет сэкономить в комнатная часть тепловой энергии, которая затрачивалась на приготовление пищи.
Для удаления загрязненного воздуха с помощью вытяжного зонта его необходимо подсоединить к вентиляционному каналу.
Если это невозможно, используйте модели с циркуляцией и угольным фильтром 9.0003Ресайклинг применяется в островных вытяжках, так как установить такой агрегат рядом с вентиляционным люком обычно достаточно сложно. А как работают рециркуляционные вытяжки, читайте . Некоторые модели островных зонтов могут регулироваться по высоте, что позволяет менять интенсивность поглощения загрязненных паров в зависимости от ситуации.
Если место для установки вытяжки выбрано таким образом, что отфильтрованный воздух не может сбрасываться в вентиляционный канал, вам однозначно придется отдать предпочтение рециркуляционному прибору.
Выбирая вытяжку для кухни, следует правильно выбрать . Самый мощный вариант подходит для кухонь до 25 кв. м
Однако не стоит выбирать модель со слишком большим запасом хода, так как чем выше производительность, тем больше шума издает вытяжка при работе. Для маленькой комнаты это может стать настоящей катастрофой.
Различают вытяжные и приточные и вытяжные зонты.
Последние не только обеспечивают сброс загрязненного воздуха, но и дают возможность притоку массы с улицы улучшить атмосферу в помещенииДопустимым считается уровень шума устройства в районе 40 дБ. Он может быть несколько выше (до 70 дБ), но не стоит выбирать чрезмерно шумную модель, так как звук ее работы может вызывать раздражение. При выборе типа управления следует учитывать высоту установки устройства. Если вытяжка установлена достаточно высоко, выносной вариант может быть очень кстати.
Такое оборудование отличается высокой ценой, поэтому при выборе бренда следует обращать внимание не только на известное имя, но и на гарантийный срок, а также наличие сервисных центров и условия гарантийного обслуживания. Конечно, дизайн устройства также играет важную роль. К счастью, модели вытяжек очень разнообразны, всегда можно найти подходящий вариант.
Особенности монтажа и эксплуатации
Установить данный вид вытяжного оборудования относительно несложно, но неопытным мастерам все же лучше доверить выполнение этих операций профессионалам.
Если вы решили провести монтаж самостоятельно, то начинать следует с подробного изучения инструкции производителя.Зонты с капюшоном обычно изготавливаются из прочного алюминиевого сплава пищевой стали. Для промышленных предприятий такие конструкции часто создаются на заказ.
После этого необходимо исследовать место установки, произвести необходимые замеры, подготовить инструменты, крепеж, материалы и т. д. Важным моментом является правильное расстояние от варочной панели. Она должна быть не менее 60 см для электроплит и 70 см для газовых приборов, но не более 85 см.
Если вам необходимо повесить зонт выше, вам следует выбрать более производительное устройство, чтобы компенсировать разницу в высоте. Для установки вытяжного вентиляционного зонта потребуются инструменты, которые обычно есть в арсенале любого опытного мастера: рулетка и строительный уровень для разметки, шуруповерт, дрель, молоток и т. д.
В зависимости от типа прибора его нужно либо просто повесить над плитой, либо соединить воздуховодом с вентиляционным каналом.
В качестве воздуховода используется либо металлический гофрированный рукав, либо жесткие пластиковые конструкции.Гофру можно подогнать соответствующим образом, а для изготовления колена из пластика следует использовать специальные переходники, обеспечивающие герметичное соединение отдельных участков воздуховода.
Если шнур питания недостаточно длинный, необходимо установить дополнительную розетку рядом с устройством. Вы должны убедиться, что прибор имеет необходимое заземление.
Правильная установка вентиляционного зонта – это только полдела. Чтобы устройство работало эффективно, необходимо организовать его работу. Подробную информацию по этим вопросам можно найти в инструкциях по эксплуатации, прилагаемых к каждому устройству.
Необходима регулярная очистка. . Например, алюминиевые решетки следует мыть специальными моющими средствами. Хороший результат дает использование средств, которые найдутся на любой кухне: уксусной кислоты, разбавленной на треть водой, насыщенного раствора обычного хозяйственного мыла или пастообразной смеси воды с пищевой содой.
Алюминиевые решетки жироуловителей вытяжных шкафов необходимо регулярно очищать от скопившихся на них загрязнений, чтобы устройство работало правильно и эффективно.
Эти рецепты пригодятся тем, кто страдает непереносимостью химических веществ. Решетки следует очищать от скоплений жира и грязи не реже одного раза в три месяца.
Замена угольных фильтров обычно производится в следующем порядке:
- отключение устройства от источника питания;
- демонтаж алюминиевых решеток;
- удаление использованного фильтра;
- установка нового фильтрующего элемента;
- установка алюминиевых решеток;
- подключение и проверка работы устройства.
В момент установки нового фильтра должен раздаться характерный щелчок. Если после замены фильтра в работе вытяжки появились посторонние звуки или она стала работать шумнее, возможно, фильтр установлен неправильно, работу следует переделать.
При несвоевременной очистке и замене фильтров зонта вентиляционного качество работы устройства может значительно ухудшиться.
Угольные фильтры необходимы в вытяжных шкафах с циркуляцией, выполняют тонкую очистку воздуха и нуждаются в регулярной замене
Съемные фильтры и стаканы для сбора жира в моделях зонтов, которые используются на предприятиях общественного питания, следует очищать ежедневно в соответствии с инструкцией. Также необходимо постоянно очищать корпус вытяжки снаружи. Некоторые элементы рекомендуется снять и замочить в специальных чистящих растворах.
По окончании чистки их тщательно ополаскивают. Еще один элемент, нуждающийся в периодической чистке, – это воздуховод. Необходимо снять соединительные элементы и удалить отложения с внутренней поверхности конструкции.
Гофрированные элементы чаще нуждаются в такой очистке, чем гладкие пластиковые каналы. Некоторые промышленные модели кухонных зонтов оснащены встроенной системой очистки, но в быту такие дорогостоящие агрегаты обычно не используются.
Выводы и полезное видео по теме
В этом видео показан принцип работы таких конструкций:
youtube.com/embed/ilRZayJ-YG4″> Рекомендации по повышению эффективности вентиляционных зонтов изложены в этом видео:
Вытяжной колпак может обеспечить правильный воздухообмен, как на обычных, так и на промышленных кухнях . Правильная установка и регулярное обслуживание обеспечат долгую и бесперебойную работу такого устройства.
Возможно вы недавно приобрели новую модель вытяжки для кухни и можете поделиться впечатлениями от ее работы? Пожалуйста, оставляйте свои комментарии, делитесь опытом и ценными советами в блоке ниже.
Причины, симптомы, диагностика, лечение и профилактика
Обзор
Здоровые легкие имеют открытые дыхательные пути по сравнению с коллапсом и узкими дыхательными путями при эмфиземе и бронхите, состояниях, сгруппированных под ХОБЛ.Что такое ХОБЛ (хроническая обструктивная болезнь легких)?
ХОБЛ — это общий термин для ряда прогрессирующих заболеваний легких.
Хронический бронхит и эмфизема могут привести к ХОБЛ. Диагноз ХОБЛ означает, что у вас может быть одно из этих заболеваний легких или симптомы обоих. ХОБЛ может прогрессировать постепенно, со временем затрудняя дыхание.Хронический бронхит
Хронический бронхит раздражает бронхи, по которым воздух поступает в легкие и выходит из них. В ответ трубы набухают, и вдоль слизистой оболочки скапливается слизь (мокрота или «сопли»). Накопление сужает отверстие трубки, затрудняя поступление воздуха в легкие и выход из них.
Небольшие, похожие на волосы образования на внутренней стороне бронхов (называемые ресничками) обычно выводят слизь из дыхательных путей. Но раздражение от хронического бронхита и/или курения повреждает их. Поврежденные реснички не могут очистить слизь.
Эмфизема
Эмфизема — это разрушение стенок крошечных воздушных мешочков (альвеол) в конце бронхов, в «дне» легкого. Ваше легкое похоже на перевернутое дерево. Ствол — это трахея или «трахея», ветви — это «бронхи», а листья — это воздушные мешочки или «альвеолы».
Воздушные мешочки играют решающую роль в переносе кислорода в кровь и выведении углекислого газа. Повреждения, вызванные эмфиземой, разрушают стенки воздушных мешков, что затрудняет полный вдох.
В чем разница между астмой и ХОБЛ?
Астма и ХОБЛ во многом схожи, включая схожие симптомы, такие как одышка и блокировка воздушного потока. Однако ХОБЛ является хроническим и прогрессирующим. Астму часто провоцируют аллергены. Основной причиной ХОБЛ является курение.
У людей с астмой ХОБЛ не развивается автоматически. У людей с ХОБЛ не всегда есть астма. Тем не менее, возможно иметь оба этих респираторных заболевания. Если у вас есть оба, вам нужно лечить оба.
Насколько распространена ХОБЛ?
Статистика показывает, что число американцев с диагнозом ХОБЛ составляет около 15 миллионов человек в 2020 году, а еще 12 миллионов еще не диагностированы.
Кто болеет ХОБЛ?
Основной или основной причиной ХОБЛ является курение. Но не у всех курильщиков развивается заболевание.
Вы можете подвергаться более высокому риску, если вы:- Кто-то, кому при рождении приписали женщину.
- Возраст старше 65 лет.
- Были подвержены загрязнению воздуха.
- Работали с химикатами, пылью или парами.
- Дефицит альфа-1-антитрипсина (ААТ), генетический фактор риска ХОБЛ.
- В детстве перенес много респираторных инфекций.
Симптомы и причины
Обзор ХОБЛЧто вызывает ХОБЛ?
Курение табака вызывает до 90% случаев ХОБЛ. Другие причины включают:
- Дефицит альфа-1-антитрипсина (ААТ), генетическое заболевание.
- Пассивное курение.
- Загрязнение воздуха.
- Пыль и пары на рабочем месте.
Курение
Табачный дым раздражает дыхательные пути, вызывая воспаление (раздражение и отек), которое сужает дыхательные пути. Дым также повреждает реснички, поэтому они не могут выполнять свою работу по удалению слизи и захваченных частиц из дыхательных путей.
Дефицит ААТ
ААТ (дефицит альфа-1-антитрипсина) — редкое наследственное заболевание, которое может привести к эмфиземе. Альфа-1-антитрипсин — это фермент, который помогает защитить ваши легкие от разрушительного воздействия воспаления. Когда у вас дефицит ААТ, вы не производите достаточное количество альфа-1-антитрипсина. Ваши легкие с большей вероятностью будут повреждены от воздействия раздражающих веществ, таких как дым и пыль. Невозможно отличить ХОБЛ, связанную с дефицитом альфа-1-антитрипсина, от обычной ХОБЛ. Поэтому все люди с ХОБЛ должны пройти обследование на дефицит ААТ с помощью анализа крови.
Каковы признаки и симптомы хронической обструктивной болезни легких?
- Кашель со слизью, сохраняющийся в течение длительного периода времени.
- Трудно сделать глубокий вдох.
- Одышка при легкой физической нагрузке (например, при ходьбе или подъеме по лестнице).
- Одышка при выполнении обычных повседневных действий.
- Свистящее дыхание.
Когда мне следует позвонить своему поставщику медицинских услуг, если у меня есть симптомы ХОБЛ?
Если у вас есть какие-либо признаки или симптомы ХОБЛ, не ждите следующей встречи, чтобы позвонить своему врачу. Немедленно сообщите об этих симптомах, даже если вы не чувствуете себя плохо. Не ждите, пока симптомы станут настолько серьезными, что вам потребуется обратиться за неотложной помощью. Если вы заметите свои симптомы на ранней стадии, ваш врач может изменить ваше лечение или лекарства, чтобы облегчить ваши симптомы. (Никогда не меняйте и не прекращайте прием лекарств без предварительной консультации с лечащим врачом.)
Примечание. Помните, что предупреждающие знаки или симптомы могут быть одинаковыми или разными в зависимости от обострения заболевания.
Неэкстренная помощь
Поговорите со своим врачом по телефону в течение 24 часов, если у вас есть следующие изменения в состоянии здоровья:
Одышка, которая усилилась или возникает чаще
Примеры включают: насколько вы обычно могли.
- Вам нужно больше подушек или вам приходится сидеть, чтобы уснуть из-за затрудненного дыхания.
- Вы чувствуете себя более уставшим, потому что вам тяжело дышать.
- Вам чаще, чем обычно, требуются дыхательные процедуры или ингаляторы.
- Вы просыпаетесь от одышки более одного раза за ночь.
Изменения мокроты (слизи)
Примеры:
- Изменения цвета.
- Наличие крови.
- Изменения толщины или количества. У вас больше слизи, чем обычно, или больше, чем вы можете откашлять.
- Запах.
Другие признаки и симптомы должны стать поводом для обращения к врачу в связи с ХОБЛ.
К ним относятся:
- Отек на лодыжках, ступнях или ногах, который появился впервые или усилился и не проходит после ночного сна с поднятыми ногами.
- Необъяснимая потеря веса или прибавка в весе на 2 фунта. в день или 5 фунтов. в течение недели.
- Частые утренние головные боли или головокружение.
- Лихорадка, особенно с симптомами простуды или гриппа.
- Беспокойство, спутанность сознания, забывчивость, невнятная речь или раздражительность.
- Необъяснимая сильная усталость или слабость, длящаяся более суток.
Диагностика и тесты
Как диагностируется ХОБЛ?
Чтобы оценить ваши легкие и общее состояние здоровья, ваш лечащий врач изучит вашу историю болезни, проведет медицинский осмотр и назначит некоторые тесты, например дыхательные тесты.
Медицинский анамнез
Чтобы диагностировать ХОБЛ, ваш врач задаст такие вопросы, как:
- Вы курите?
- Подвергались ли вы длительному воздействию пыли или загрязнителей воздуха?
- Есть ли у других членов вашей семьи ХОБЛ?
- У вас одышка при физических нагрузках? Когда отдыхаешь?
- Вы давно кашляете или хрипите?
- Вы кашляете мокротой?
Медицинский осмотр
Чтобы помочь в постановке диагноза, ваш врач проведет медицинский осмотр, который включает:
- Прослушивание легких и сердца.
- Проверка артериального давления и пульса.
- Осмотр носа и горла.
- Проверка ступней и лодыжек на наличие отеков.
Тесты
Медицинские работники используют простой тест, называемый спирометрией, чтобы проверить, насколько хорошо работают ваши легкие. Для этого теста вы вдуваете воздух в трубку, прикрепленную к машине. Этот тест функции легких измеряет, сколько воздуха вы можете выдохнуть и как быстро вы можете это сделать.
Ваш провайдер может также захотеть выполнить несколько других тестов, таких как:
- Пульсоксиметрия: Этот тест измеряет содержание кислорода в крови.
- Газы артериальной крови (ABG): Эти тесты позволяют проверить уровень кислорода и углекислого газа.
- Электрокардиограмма (ЭКГ или ЭКГ): Этот тест проверяет работу сердца и исключает болезнь сердца как причину одышки.
- Рентген грудной клетки или КТ грудной клетки: Визуализирующие тесты выявляют изменения в легких, вызываемые ХОБЛ.
- Нагрузочный тест: Ваш врач использует его, чтобы определить, падает ли уровень кислорода в крови во время физических упражнений.
Какие существуют стадии ХОБЛ?
ХОБЛ может постепенно ухудшаться. Скорость перехода от легкой формы к тяжелой зависит от человека к человеку.
ХОБЛ легкой степени (стадия 1 или ранняя)
Первым признаком ХОБЛ часто является ощущение одышки при легких упражнениях, таких как ходьба по лестнице. Поскольку этот симптом легко обвинить в том, что он не в форме или стареет, многие люди не осознают, что у них ХОБЛ. Другим признаком является флегмозный кашель (кашель со слизью), который часто особенно беспокоит по утрам. Это ранние признаки ХОБЛ.
ХОБЛ от умеренной до тяжелой (стадии 2 и 3)
В целом одышка более выражена при более поздних стадиях ХОБЛ. У вас может развиться одышка даже во время повседневной деятельности. Кроме того, обострения ХОБЛ — время, когда вы испытываете повышенное выделение мокроты, обесцвечивание мокроты и усиление одышки — обычно более распространены на более высоких стадиях ХОБЛ.
Вы также становитесь склонными к легочным инфекциям, таким как бронхит и пневмония.Очень тяжелая ХОБЛ (стадия 4)
Когда ХОБЛ становится тяжелой, почти все, что вы делаете, может вызвать одышку. Это ограничивает вашу мобильность. Вам может понадобиться дополнительный кислород из переносного баллона.
Управление и лечение
Как лечат хроническую обструктивную болезнь легких?
Лечение ХОБЛ направлено на облегчение симптомов, таких как кашель и проблемы с дыханием, а также на предотвращение респираторных инфекций. Ваш врач может порекомендовать:
- Бронходилататоры: Эти лекарства расслабляют дыхательные пути. Вы вдыхаете туман, содержащий бронходилататоры, которые помогают вам дышать легче.
- Противовоспалительные препараты: Вы вдыхаете стероиды или принимаете их в виде таблеток для уменьшения воспаления в легких.
- Дополнительный кислород: Если кислород в крови низкий (гипоксемия), вам может понадобиться переносной кислородный баллон для повышения уровня кислорода.
- Антибиотики: ХОБЛ делает вас предрасположенными к легочным инфекциям, которые могут еще больше повредить ваши ослабленные легкие. Возможно, вам придется принимать антибиотики, чтобы остановить бактериальную инфекцию.
- Прививки: Респираторные инфекции более опасны при ХОБЛ. Особенно важно делать прививки для профилактики гриппа и пневмонии.
- Реабилитация: Реабилитационные программы обучают эффективным дыхательным стратегиям для уменьшения одышки и поддержания физической формы. При поддержании физической формы вы можете увеличить объем работы с имеющимися у вас легкими.
- Антихолинергические средства: Эти препараты расслабляют мышечные тяжи, окружающие дыхательные пути, и помогают очистить легкие от слизи. Расслабленные мышцы впускают и выпускают больше воздуха. Когда дыхательные пути открыты, слизь движется более свободно, и поэтому ее легче откашлять. Антихолинергические средства действуют иначе и медленнее, чем быстродействующие бронходилататоры.
- Модификаторы лейкотриенов: Эти лекарства воздействуют на лейкотриены, химические вещества, которые естественным образом встречаются в организме и вызывают сокращение мышц дыхательных путей и образование слизи и жидкости. Модификаторы лейкотриенов блокируют химические вещества и уменьшают эти реакции, помогая улучшить поток воздуха и уменьшая симптомы у некоторых людей.
- Отхаркивающие средства : Эти продукты разжижают слизь в дыхательных путях, чтобы ее было легче отхаркивать. Вы должны принимать эти лекарства примерно с 8 унциями воды.
- Антигистаминные препараты: Эти лекарства облегчают заложенность головы, слезотечение и чихание. Хотя антигистаминные препараты эффективны для облегчения этих симптомов, они могут высушивать дыхательные пути, затрудняя дыхание, а также вызывая затруднения при отхаркивании избыточной слизи. Принимайте эти лекарства во время еды, чтобы уменьшить расстройство желудка.
- Противовирусные препараты: Ваш лечащий врач может прописать их для лечения или профилактики заболеваний, вызванных вирусами, чаще всего для лечения или профилактики гриппа («гриппа»). Грипп особенно опасен для людей, страдающих ХОБЛ.
В случае тяжелой ХОБЛ ваш врач может предложить вам рассмотреть возможность клинического испытания (испытания новых методов лечения) или операции на легких, если вы являетесь кандидатом.
Профилактика
Как избежать ХОБЛ?
Отказ от курения — лучшее, что вы можете сделать, чтобы избежать развития ХОБЛ. Если вы хотите бросить курить, вам могут помочь программы по прекращению курения. Кроме того, избегайте любой среды с плохим качеством воздуха — воздуха, содержащего такие частицы, как пыль, дым, газы и пары.
Почему люди с ХОБЛ должны следить за появлением признаков инфекции?
Людям с ХОБЛ трудно очищать легкие от бактерий, пыли и других загрязняющих веществ в воздухе.
Это делает их подверженными риску легочных инфекций, которые могут привести к дальнейшему повреждению легких.Поэтому важно следить за признаками инфекции и следовать этим советам, чтобы предотвратить заражение. Вы, вероятно, не сможете полностью избежать инфекций, но эти советы помогут вам максимально предотвратить инфекции.
Какие предупреждающие признаки инфекции, особенно если у меня хроническая обструктивная болезнь легких?
Хотя вы можете успешно лечить большинство инфекций, вы должны уметь распознавать непосредственные симптомы инфекции для правильного и эффективного лечения. К ним могут относиться:
- Повышенная одышка, затрудненное дыхание или свистящее дыхание.
- Кашель с повышенным количеством слизи.
- Слизь желтого или зеленого цвета (может присутствовать или отсутствовать).
- Лихорадка (температура выше 101°F) или озноб (может быть или не быть).
- Повышенная утомляемость или слабость.
- Боль в горле, першение в горле или боль при глотании.
- Необычный дренаж из носовых пазух, заложенность носа, головные боли или болезненность в верхней части скул.
Если у вас есть какие-либо из этих симптомов, немедленно обратитесь к своему лечащему врачу, даже если вы не чувствуете себя плохо.
Что я могу сделать для предотвращения инфекций, особенно если у меня ХОБЛ?
Есть вещи, которые вы можете сделать, чтобы помочь предотвратить заражение, включая следующие пункты.
Мытье рук
Часто мойте руки теплой водой с мылом, особенно перед:
- Приготовлением пищи.
- Еда.
- Прием лекарств или дыхательных процедур.
Тщательно мойте руки после:
- Кашля или чихания.
- Использование туалета.
- Прикосновение к грязному белью или одежде.
- После того, как вы были рядом с кем-то, кто простудился или заболел гриппом.
- После того, как вы побывали на светском мероприятии.
Также хорошо иметь при себе безводные дезинфицирующие средства для рук, чтобы использовать их при необходимости.
Посетители
Если у посетителей есть симптомы простуды или гриппа, попросите их не приходить, пока они не почувствуют себя хорошо.
Окружающая среда
- Держите свой дом в чистоте и избавьте его от лишней пыли. Держите ваши ванные комнаты и раковины свободными от плесени или грибка.
- Не работайте и не посещайте никакие строительные площадки. Пыль может быть вредной. Если вам абсолютно необходимо приблизиться к такому месту, наденьте маску, предоставленную вашим врачом.
- Избегайте загрязнения воздуха, включая табачный дым, древесный или масляный дым, выхлопные газы автомобилей и промышленные загрязнения, которые могут привести к попаданию вдыхаемых раздражителей в легкие. Кроме того, избегайте пыльцы.
- Убедитесь, что кухонная вентиляция работает должным образом, чтобы выводить кухонные испарения из вашего дома.
- Если возможно, старайтесь держаться подальше от больших скоплений людей осенью и зимой, когда сезон гриппа находится в самом разгаре.
Уход за оборудованием
- Содержание дыхательного оборудования в чистоте.
- Не позволяйте другим пользоваться вашим медицинским оборудованием, включая кислородную канюлю, дозированный ингалятор (ДАИ), спейсер для ДАИ, трубку небулайзера и мундштук.
Диета
- Старайтесь придерживаться сбалансированной диеты. Хорошее питание помогает организму противостоять инфекциям. Ешьте продукты из всех пищевых групп. Некоторые люди считают, что употребление большего количества жиров и меньшего количества углеводов помогает им лучше дышать. Это связано с количеством углекислого газа, образующегося в процессе пищевого метаболизма. Поговорите с зарегистрированным диетологом, чтобы сделать самый разумный выбор.
- Пейте много жидкости. Старайтесь выпивать не менее шести-восьми стаканов по 8 унций в день (если только ваш врач не даст вам других указаний). Лучше всего пить воду, соки и спортивные напитки.
Другие общие рекомендации по охране здоровья
- Не трите глаза, так как это может привести к попаданию микробов в носовые ходы через слезные протоки.
- Отказ от курения и отказ от пассивного курения (дыма от горящей сигареты или сигары, а также дыма, выдыхаемого курильщиком) являются важными шагами, которые вы можете предпринять, чтобы защитить свои легкие от инфекции.
- Следуйте указаниям врача.
- Высыпайтесь и отдыхайте.
- Управляйте своим стрессом.
- Поговорите со своим врачом или поставщиком медицинских услуг о ежегодной прививке от гриппа и о вакцине против пневмонии, если вы ее еще не сделали.
- Будьте осторожны, чтобы не заразиться во время путешествия. В местах, где вода может быть небезопасной, пейте воду в бутылках или другие напитки (заказывайте напитки без льда). Купайтесь только в хлорированных бассейнах.
Перспективы/прогноз
Каковы перспективы хронической обструктивной болезни легких?
ХОБЛ прогрессирует с разной скоростью у каждого человека. Как только она прогрессирует, вы не можете обратить вспять повреждение легких от ХОБЛ, но, следуя здоровому образу жизни и получая лечение как можно раньше, вы можете справиться с симптомами и чувствовать себя намного лучше.
Ожидаемая продолжительность жизни человека с ХОБЛ варьируется от человека к человеку. Это зависит от того, насколько рано ваш врач обнаружит болезнь, вашего общего состояния здоровья (включая другие заболевания, которые у вас могут быть) и того, как вы управляете своим лечением. Некоторые люди живут довольно долго после постановки диагноза. Другие люди с более тяжелым заболеванием тоже не справляются.
Жить с
Когда мне следует позвонить своему поставщику медицинских услуг, если у меня ХОБЛ?
Позвоните своему поставщику медицинских услуг, если у вас появятся какие-либо предупреждающие признаки инфекции. Кроме того, позвоните своему врачу, если у вас есть какие-либо симптомы, вызывающие беспокойство.
Как лечить ХОБЛ в домашних условиях?
Вы можете предпринять несколько шагов, чтобы облегчить дыхание и замедлить прогрессирование болезни:
- Бросить курить.
- Принимайте прописанные лекарства в соответствии с указаниями вашего врача.
- Спросите своего врача о программе легочной реабилитации, которая научит вас, как вести активный образ жизни с меньшей одышкой.
- Поддерживайте здоровый вес.
- Делайте ежегодную прививку от гриппа.
- Избегайте загрязнения воздуха химическими веществами, дымом, пылью или парами.
Как избежать раздражителей, которые могут усугубить течение ХОБЛ?
Легкие людей с ХОБЛ чувствительны к определенным веществам в воздухе, таким как сигаретный дым, выхлопные газы, сильные духи, чистящие средства, краска/лак, пыль, пыльца, перхоть домашних животных и загрязнение воздуха. Экстремальные холодные или жаркие погодные условия также могут вызвать раздражение легких.
Вы можете избежать некоторых из этих раздражителей, если:
- Попросите окружающих не курить.
- Сидя в некурящих секциях общественных мест.
- Запрос номеров в отелях для некурящих и аренды автомобилей.
- Избегайте подземных гаражей.
- Избегайте интенсивного движения или промышленных зон.
- Не используйте духи, ароматизированные лосьоны или другие продукты с сильным запахом, которые могут вызвать раздражение легких.
- Использование неаэрозольных чистящих или малярных средств в хорошо проветриваемых помещениях и ношение маски или носового платка во время уборки (вытирания пыли, уборки пылесосом, подметания) или работы во дворе.
- Уменьшение воздействия пыли за счет регулярной замены фильтров обогревателей и кондиционеров и использования осушителя.
- Не пускать домашних животных в дом, особенно если вы хрипите.
- Использование вытяжного вентилятора при приготовлении пищи для удаления дыма и запахов.
- Пребывание в помещении при плохом качестве наружного воздуха и высоком количестве пыльцы.
- Следовать прогнозам погоды и избегать экстремальных погодных условий. В холодную погоду прикрывайте лицо, выходя на улицу. Во время экстремальной влажности старайтесь оставаться в кондиционируемых помещениях.
Записка из клиники Кливленда
Хроническая обструктивная болезнь легких (ХОБЛ) вызывает повреждение легких, которое невозможно вылечить. Однако вы можете научиться справляться с симптомами. Вам станет легче дышать, если вы предпримете необходимые шаги для поддержания объема легких и борьбы с раздражением легких. Если вы начнете лечение на ранней стадии, у вас будет больше шансов продолжать заниматься любимым делом.
EVO: механика двигателя — Sportsterpedia
Содержание
EVO: Механика двигателя
Вентиляция картера
Дыхательный клапан Sportster конца 1984-1990 годов
1991-2003 Дыхательный клапан Sportster
Сапун Sportster с 2004 г. по настоящее время
Дыхательный клапан Buell (тип XB)
Проверить прокладку сапуна
Болты сапуна головки
Дополнительные документы
Симптомы проблем с дыханием
Проверка дыхательного клапана
Проверка расхода воздуха на вентиляционном отверстии
Испытание на продувку через вентиляционное отверстие
См.
также раздел REF в Sportsterpedia: Дыхательные клапаны (1957-Up) (список замен дыхательных клапанов)
Вентиляция/перемещение сапуна
Мокрый отстойник
Модификации двигателя и первичной масляной системы
Давление в картере Evo и вентиляция двигателя
При каждом ходе поршня вниз образуется смесь картерного воздуха и масляного тумана.
Эта принудительная смесь помогает смазывать движущиеся части двигателя разбрызгиванием.
Также создает нежелательное давление в двигателе.
Затем масляный туман отделяется от картерного воздуха, а избыточное давление воздуха сбрасывается из двигателя. 9Вентиляция двигателей 2156 86-90 осуществляется через клапан в крышке распредвала. В двигателях
91 и выше выпуск воздуха осуществляется через клапан в каждой коробке коромысел и через полые болты сапуна в каждой головке в воздухоочиститель.Важное примечание :
Заводские клапаны вентиляции двигателя на всех Evo Sportster находятся внутри двигателя.
Линии/шланги, которые выходят из двигателя и любого устройства для направления воздуха в разные места, являются частью системы вентиляции.
Многие производители вторичного рынка рекламируют, что они продают «Сапуны двигателя», хотя на самом деле они продают только вентиляционную линию/трубку в сборе.
См. ссылку в верхней части страницы, чтобы узнать о решениях для вторичного рынка сапуна и вентиляции.Двигатели 1986-1990 гг. продолжили систему дефлекторных трубок сапуна (реализованную в L1984), встроенную в крышку кулачка в области за масляным фильтром.
Перегородка устанавливается в крышку кулачка, а резиновый зонт устанавливается в центр перегородки. 1)
При каждом ходе поршня вниз давление картера (воздух и масляный туман) направляется на сапун в передней части корпуса кулачка.
Масло отделяется от давления воздуха односторонним зонтичным клапаном.
Выхлопной воздух выходит через односторонний зонтичный клапан в дефлекторе и попадает в вентиляционный штуцер на крышке кулачка.
Сравнение зонтичного обратного клапана : 2)
Наружный диаметр:
26856-82 – 1,25 дюйма
26856-89 – 1,0 дюймаТолщина кромки (в среднем 1/8 дюйма): 3)
26856-82 – 0,036 дюйма
26856-89 – 0,041 дюймаНа приведенном ниже рисунке показана левая сторона (сторона фильтра), обращенная в корпус кулачка.
Его центральный внутренний диаметр немного больше, чем у зонтичного клапана с наружным диаметром 1,25 дюйма (-82).
Две С-образные прорези для дыхания имеют наружный диаметр 1 дюйм.
В результате зонтичный клапан (-89) диаметром 1 дюйм может работать неправильно, так как существует вероятность утечки.
Зонтичные (обратные) клапаны
L – (26856-82), R – (26856-89) 4)Трубка сапуна (26917-84) 5) , 9004 трубка и зонт 6)Это похоже на хороший заводской альтернативный сменный зонтичный клапан, который поставляется в комплекте для замены Twin Cams.
(Спасибо crb2855 из XLFORUM за идею замены зонта)
Вам просто нужно вынуть зонт из комплекта и установить его, как обычно, в дефлектор.
Или, если вы можете заказать только зонт от HD, номер детали (26858-99).Зонт Dyna Twin Cam 1999 года выпуска (26858-99) 7) 89 Крышка кулачка с прикрепленной трубкой дефлектора сапуна (она должна быть затянута, но все еще выдвигаться) 8) Важное примечание :
Заводские клапаны вентиляции двигателя на всех Evo Sportster находятся внутри двигателя.
Линии/шланги, которые выходят из двигателя и любого устройства для направления воздуха в разные места, являются частью системы вентиляции.
Многие производители вторичного рынка рекламируют, что они продают «Сапуны двигателя», хотя на самом деле они продают только вентиляционную линию/трубку в сборе.
См. ссылку в верхней части страницы, чтобы узнать о решениях для вторичного рынка сапуна и вентиляции.В 1991 году, наряду с 5-ступенчатой коробкой передач, MoCo переместил дыхание картера с выходного отверстия крышки распредвала на болты сапуна в головках.
Раньше эти болты использовались только для крепления карбюратора и воздухоочистителя к головкам.В новой системе вентиляции используется (2) односторонних зонтичных клапана (26856-89), размещенных в коромыслах (по одному на стороне впуска).
Позже номер детали был изменен на (26856-89A).
Они выводят пары картера через вентиляционные отверстия в верхней части головки цилиндров в карбюратор для сжигания. 9)При каждом ходе поршня вниз давление картера (воздух и масляный туман) направляется вверх по трубкам толкателей в коробку коромысел (минуя масло, выпадающее из коробок коромысел).
Собранное давление воздуха и масляный туман в каждой коробке коромысел направляются в герметичную полость в нижней части коробки.
Эта смесь проходит вверх из-под резинового одностороннего клапана (зонтичного клапана), расположенного над впускным отверстием полости.
Масло предназначено для отделения от воздуха путем удара о нижнюю часть зонтичного клапана и падения обратно в углубление за зонтичным клапаном в полости.
Оттуда она должна стекать обратно в основную коробку коромысла через крошечное отверстие за зонтичным клапаном, а затем обратно в нижний конец.
Отделившееся масло стекает в сливные отверстия в коробках коромысел и обратно в коробку передач.
Давление воздуха должно продолжаться выше зонтичного клапана и выходить из отверстия в каждой головке со стороны впускного клапана.
Давление воздуха выходит из головки через полые болты (по одному в каждой головке), удерживающие крепление воздухоочистителя.
10) 11)
Каталог запчастей и FSM немного сбивают с толку относительно того, сколько зонтов используется и где.
=Информация есть, но она не ясна.
В каталоге деталей показана схема в разобранном виде только одной коромысел в сборе на странице Коромысел, крышки и толкатели.
Однако в описании указано, что требуется 2 зонта.
Он одинаков для всех деталей на этой странице, а также для каждого нового каталога деталей (1 толкатель, трубка, подъемник и сопутствующие детали).
Это норма в большинстве последующих каталогов с несколькими (одними и теми же) деталями.
Предполагается, что это было сделано для экономии денег на печать каталогов (реплицированная информация удалена).
FSM отображает ту же покомпонентную схему, что и каталог деталей, в начале раздела «Головка цилиндра».
Только в конце статьи “Установка” написано установить новые прокладки на средний коромысло (с клапаном сапуна на стороне впуска).
На коромысле или зонтичных клапанах нет специальной секции (которые, кажется, считаются простыми прокладками).
Установка
Средний качающийся блок отлит симметрично, поэтому его можно использовать как на передней, так и на задней головке.
И есть место (вроде бы) для двух зонтов. 12)Однако в каждой средней секции используется только один зонт .
(во всем двигателе используются только 2 зонтичных клапана) 13)Каждый зонт устанавливается со стороны впуска на каждую головку (только).
Не всегда зеленый, как на картинке ниже (зависит от того, какую марку вы покупаете).
Зонтичный клапан (устанавливается только 1 на коромысло) 14) 15) Зонтичный клапан Места установки 16) 91-03 Вентиляция картера осуществляется через отверстие с проволочной стяжкой. 17) Важное примечание :
Заводские клапаны вентиляции двигателя на всех Evo Sportster находятся внутри двигателя.
Линии/шланги, отходящие от двигателя и любого устройства для направления воздуха в разные места, являются частью системы вентиляции.
Многие производители вторичного рынка рекламируют, что они продают «Сапуны двигателя», хотя на самом деле они продают только вентиляционную линию/трубку в сборе.
См. ссылку в верхней части страницы, чтобы узнать о решениях для вторичного рынка сапуна и вентиляции.В 2004 году MoCo внесло некоторые изменения в конфигурацию зонтичного клапана.
Зонт был сохранен, но теперь в пластиковом корпусе с маслоотделяющей сеткой перед зонтом.
Каждый «сапун» собран в пластиковый фитинг, который герметизирован над выпускным отверстием в нижнем блоке коромысел и болтом сапуна головки.
Новые дыхательные клапаны также поставлялись с полыми монтажными болтами воздушного фильтра нового типа для сброса давления.Новые болты имеют тот же размер резьбы, что и предыдущие.
Но вместо простого шестигранника он также имеет буртик за шестигранником для установки уплотнительного кольца между шестигранной головкой и воздухоочистителем.Дыхательная система функционально такая же, как и 91-03, с односторонними зонтичными клапанами в клапанных коробках.
Они выходят картерные пары через вентиляционные отверстия в верхней части головки цилиндров и попадают в горловину карбюратора, где они сжигаются. 18)При каждом ходе поршня вниз давление картера (воздух и масляный туман) направляется вверх по трубкам толкателей в коробку коромысел (минуя масло, выпадающее из коробок коромысел).
Собранное давление воздуха и масляный туман в каждой коробке коромысел направляются вверх к блоку вентиляционных клапанов в нижней части коробки.
Эта смесь выходит из-под блока сапуна.
Масло отделяется от воздуха, ударяясь о нижнюю сторону экрана/зонтичного клапана и падая обратно в коробку коромысла.
Оттуда он направляется обратно в нижний конец.
Отделившееся масло стекает в сливные отверстия в коробках коромысел и обратно в коробку передач.
Давление воздуха рассчитано на то, чтобы проходить через блок сапуна и выходить через отверстие в каждой головке со стороны впускного клапана.
Давление воздуха выходит из головки через полые болты (по одному в каждой головке), удерживающие крепление воздухоочистителя.
19)
Как и в случае с зонтичными клапанами 91-03, используется только 1 воздушный клапан с каждой стороны.
И каждый из них расположен на стороне впуска каждого нижнего блока коромысел.Однако, в отличие от одиночных зонтичных клапанов в 03, каждый сапун в двигателях 04 и выше является направленным.
(один на перед и другой на зад)Каждый из них состоит из поливолокна поверх резинового лоскута. 20)
Волокна такие же, как и коричневые колодки Scotchbrite, которые продаются в отделе кузова в магазинах автозапчастей.
Вы можете сами вырезать и поставить их в клапаны сапуна. Они сделаны из оксида алюминия и не повредят двигателю. 21) Дыхательные клапаны 22) Вид на один разрез. 23) Отверстие для слива масла. 24) 2006 Дыхательные клапаны 25) 2013 Дыхательные клапаны 26) См. также раздел «Установка рокерной коробки/дышащей системы Buell на Evo Sportster» в разделе «REF» Sportsterpedia.
Buells используют тростник в коробке передач для сброса избыточного давления картера в коробку передач.
Затем воздух/масло поступают в коробки коромысел и разделяются через сапун на коробках коромысел.Дыхательный клапан Buell XB-9R 2003 г. (17607-00Y) вместе с втулкой (17606-00Y) устанавливается в большое отверстие в каждой крышке коромысел.
Вентиляционный шланг соединяет каждый воздушный клапан с опорной пластиной воздушного фильтра.
Клапан сапуна Buell (PCV, как он называется в каталоге запчастей) представляет собой не что иное, как вариант зонтичного клапана HD с плетеной сетчатой вставкой и лабиринтом маслоотделителя под ним.
На самом деле это не клапан PCV в обычном понимании. Клапаны PCV не действуют так быстро, как зонтичные клапаны.Некоторые считают, что сапун типа Buell является значительно улучшенной версией системы сапуна Sportster.
Сапун Buell похож на сапун Sportster 2004 года, но без обратного слива масла.
С 1979 г. клапаны сапуна HD Sportster имеют слив обратно в двигатель за зонтом.
2004-up XL также имеют сетчатый фильтр матового типа под зонтом с лабиринтом за зонтом с дренажным отверстием.
Зонты Buell и 04-up Sportster находятся в собственном герметичном корпусе, поэтому замена зонта при необходимости заключается в замене всего блока.Похоже, сетка не закрывает центр, так как у нее есть отверстие посередине, и зонт должен иметь небольшой зазор в установленном отверстии.
Когда зонт вставлен, он немного свободнее. Так он будет подниматься и опускаться немного.
Тем не менее, сетчатый материал обоих типов все еще может засоряться старым маслом.
Вы можете увидеть заливку масла на сетку на фотографиях ниже. Полочные перегородки в нижней части помогают отделить масло от воздуха.С сапуном 04 большая часть масла, прошедшего мимо зонта, может стекать по «лесенкам» сепаратора обратно в коробку коромысел.
А некоторые, обычно в виде тумана, будут дуть в воздухоочиститель.
Любое масло, которое проходит через зонт с сапуном Buell, выдувает вентиляционный шланг, проложенный к воздушному фильтру.
Через некоторое время в воздушной камере под воздушным фильтром образуется лужа конденсата масла. 27)28) 29)
30) 31)
Существует аномалия, когда дело доходит до уплотнения вокруг стандартного вентиляционного отверстия под коробкой коромысел.
32)
Прокладка крышки коробки клапанов является частью уплотнения вентиляционного отверстия.
Можно допустить ошибку при установке сапунов в прокладки вторичного рынка и в результате масло будет выплевывать сапун.
Это может привести к утечке в обход зонта (поскольку единственным уплотнением будет давление корпуса зонта на резину).
Прижимной болт сапуна находится на другом его конце.
При использовании заводских прокладок клапанной крышки вам не понадобится оранжевое уплотнение.
Однако при использовании прокладок коромысла Cometic оранжевое уплотнение не требуется.Использование оригинальных прокладок коробки коромысел :
На рисунках с коричневым сапуном и без оранжевого уплотнения показана исходная конфигурация. Здесь нет известных проблем с уплотнением.
На прокладке имеется более толстый участок, который подходит к отверстию коромысел.
Также есть выступ, который занимает дополнительное место рядом с корпусом зонта и хорошо входит в отверстие прокладки. 33) 34)
Использование прокладок Cometic Rocker Box :
На фотографиях беловатый (более новый) сапун, который поставляется с оранжевым уплотнением.
Прокладка Cometic имеет отверстие, размер которого соответствует отверстию коромысла, которое намного больше, чем корпус зонтичного клапана, который в него помещается.
: Чтобы правильно сделать эту печать, вам понадобится оранжевая печать, но оранжевая печать будет у вас только в том случае, если вы купите новые дыхательные пути.35) 36)
Дополнительные документы
Уменьшение отверстий под болты сапуна 91-03
См. также Давление в картере Evo и Дыхание двигателя в разделе REF в Sportsterpedia.
Так как двигатели 86-90 дышат через кожух распредвала вместо головок, то болты крепления воздухоочистителя цельные (не вогнутые). 9Двигатели 2156 91 и выше выпускают воздух из головок через выдолбленные болты крепления воздушного фильтра (или болты сапуна).
Без отверстия под болты двигателю не дышать.Размер отверстия в болтах сапуна с полой головкой приводит к повышению (или понижению) давления в картере в процессе вытеснения газа. 37)
91-03
болты сапуна 91-03.
Внешняя резьба 1/2″ x 13 (отверстие в середине номинальное 5/6″).
38) 39)04 и выше
Давление в картере было увеличено в 2004 году несколькими способами.
Одним из которых было уменьшение размера отверстий в болтах сапуна со стороны двигателя (большее ограничение).
Меньшее отверстие создает более высокое давление в картере при ходе поршня вниз, что способствует удалению масла.
Они также позволяют воздуху быстрее выходить из вентиляционных отверстий.04+ болты сапуна.
Внешняя резьба 1/2″ x 13 (2 разных размера посередине – номинально 1/16″ (1,5875 мм) сзади и 5/16″ спереди). 40) 41) 42)
43) 44) 45)Если вы знаете кого-то, у кого есть токарный станок, вы можете сделать несколько болтов сапуна из нержавеющей стали.
46) Узнайте больше здесь о давлении в картере Evo и дыхании двигателя в разделе REF Sportsterpedia.
Наиболее заметными признаками проблем с клапаном сапуна являются просачивающиеся прокладки или чрезмерная утечка масла из сапуна или выделение масла из него.
Когда зонт (зонты) становится твердым, он плохо сгибается, чтобы двигатель мог выдыхаться на выдохе.
Затем захваченный воздух смешивается при следующем ходе. Избыток воздуха способствует созданию большего вакуума и взрывает прокладки.
Или способствует слишком высокой плотности масла и выбросу лишнего масла.
Участвуют и другие факторы, поэтому результаты могут различаться.Нажмите здесь для получения информации о тестировании давления в картере в Sportsterpedia.
Интервалы обслуживания вентиляционных клапанов в FSM отсутствуют. Кроме того, нет способа проверить их в FSM.
Но когда они со временем затвердевают, из вентиляционных отверстий может выделяться больше масляных паров, капель масла или масла. Воздух, выходящий из вентиляционных отверстий, пульсирует в соответствии с положением поршня.
При ходе вверх в нижнем конце создается низкое давление. При ходе вниз положительное давление воздуха создается за счет хода поршня вниз.Никогда не помешает заменить дыхательные клапаны, если у вас возникнут вопросы, не исправен ли он.
Судя по фотографиям, передний сапун забит. 1986-1990 Sportsters имеют один зонт в дефлекторе сапуна внутри крышки распредвала.
1991-2003 Sportsters имеют (2) зонта (по одному в каждом багажнике).
Спортстеры 2004-up имеют (2) зонта (по одному в каждом коромысле внутри герметичного пластикового блока сапуна).
Блоки сапуна 2004 года имеют съемный волокнистый сетчатый фильтр под зонтом, который может забиваться засохшим маслом.
Сетчатый диск в устройстве может пропитаться маслом и не пропускать воздух через зонт.
Масло на пропитанной сетке может испариться, если оно не остынет при выключении, и там останется грязь. Если она загрязняется, сетку следует вытащить и очистить или заменить. Проверка расхода воздуха на вентиляционном отверстии
Вы можете проверить засорение вентиляционного клапана, «пощупав» воздух, выходящий из вентиляционных отверстий сапуна при выключенном воздухоочистителе, пальцем возле каждого вентиляционного отверстия.
Пока вы знаете, что воздух движется, дыхательный клапан не закрыт.
Однако это не означает, что он работает правильно.
Только наощупь трудно сказать, выходит ли воздух или поступает ли воздух.
Но есть точка, где вы можете ПОЧУВСТВОВАТЬ и выход воздуха, и воздух на входе кончиком пальца рядом с вентиляционными отверстиями.
Если есть какие-либо вопросы о правильной работе зонтичных клапанов/узлов, вы можете просто заменить их и покончить с этим.
Поскольку резиновые зонты со временем затвердевают, при их замене ничего не потеряется.Однако с выключенным воздухоочистителем и пальцем, помещенным в поток вентиляционного воздуха;
Выходящий из вентиляционного отверстия воздух ускоряется из камеры зонта в вентиляционное отверстие.
Это создаст давление в выпускном отверстии, отсюда и «ЧУВСТВОВАНИЕ» давления. 47)
Когда поток резко останавливается (заканчивается импульс), мгновенно возникает пустота, заполненная атмосферным давлением.
Отсюда и «ЧУВСТВОВАНИЕ» обратного потока.Новый гибкий зонт позволяет давлению выходить наружу, а не внутрь.
Однако наружный воздух по-прежнему может поступать через заднее отверстие для слива масла во время вакуумных циклов двигателя.Дыхательные клапаны выпуска 1986 г. также имеют заднее отверстие для слива масла, чтобы вакуум двигателя втягивал масло, отделенное от тумана, обратно в двигатель.
Сливное отверстие находится за зонтом между ним и выходным вентиляционным отверстием. Сливное отверстие контролируется не зонтом, а вакуумом двигателя.
Таким образом, после того, как сливное отверстие опорожняет отделившееся масло и в эту долю секунды все еще находится под вакуумом, приложив палец к вентиляционному отверстию, можно почувствовать небольшой вакуум.Если зонт жесткий и не закрывается полностью, вы можете ПОЧУВСТВОВАТЬ, как воздух толкает и тянет воздух через вентиляционное отверстие.
Зонт имеет свободный зазор под ним.
У него есть стержень, который вставляется в отверстие в месте отдыха, а стержень немного длиннее, чем глубина отверстия.
Если зонт затвердевает, то после остывания, при выключенном двигателе.
Таким образом, он затвердеет в горизонтальном положении.
При запуске избыточное давление воздуха (и масляный туман) по-прежнему будут попадать под поврежденный зонт, но не так хорошо, как если бы он был гибким.
Таким образом, в его вентиляционном отверстии вы можете почувствовать меньшее давление воздуха из-за частично открытого дыхательного клапана.Чем больше число оборотов в минуту, тем быстрее действует «зонтик» сапуна (закрывается при ходе вверх и открывается при ходе вниз).
Если резиновый зонт со временем затвердеет, он не сможет работать так же быстро, как поршни.
Таким образом, вы можете «почувствовать» и давление, и вакуум в вентиляционном отверстии кончиком пальца при снятом воздушном фильтре.
48)
Цикл нижнего хода перекрывается, когда задний поршень находится в нижней части своего хода, а передний поршень все еще движется вниз.
Далее задний поршень поднимается, создавая частичное понижение давления воздуха под передним поршнем.
: Полный вакуум не создается до тех пор, пока оба поршня не окажутся в движении вверх.
Таким образом, в каждом цикле есть область затишья, которая может быть воспринята как давление и всасывание в вентиляционном отверстии даже с хорошо работающими зонтами.49)
Продувка через вентиляционное отверстие
Поскольку это односторонний клапан, воздух должен выходить, но не возвращаться (за сам зонт).
Прежде чем разместить шланг, вы можете использовать кусок чистой трубы и осторожно продуть через сапун.
50)
Должен закрыть клапан и перекрыть поток воздуха (если использовать быстрый жесткий вдох).
Однако медленная и аккуратная продувка позволит небольшому количеству выдыхаемого воздуха попасть в двигатель через крошечное обратное отверстие для слива масла.
Возможно, вам придется найти замену на вторичном рынке, если клапан вышел из строя, а OEM-замену трудно найти.
Зонты с 5 скоростями (коромысло) меньше, чем зонты с 4 скоростями (крышка кулачка), и они не взаимозаменяемы.1) , 2) , 3)
Гэри Э., XLFORUM http://xlforum.net/forums/showthread.php?t=2071387&page=8
4)
фото Гэри Э., XLFORUM http:// xlforum.net/forums/showthread.php?t=2071387&page=8
5)
фото Гэри Э. из XLFORUM http://xlforum.net/forums/showthread.php?t=2071387&page=8http: //xlforum.
net/forums/showthread.php?t=2071387&page=86)
фото norseXL XLFORUM http://xlforum.net/forums/showthread.php?t=72099&page=25
7)
фото crb2855 XLFORUM http://xlforum .net/forums/showthread.php?p=5884041#post5884041
8)
фото Bryan350 из XLFORUM http://xlforum.net/forums/showthread.php?t=1712011
- 00 9) , 18)
FoxsterUK XLFORUM http://xlforum.net/forums/showthread.php?t=518948&highlight=мокрый+отстойник
10) , 48) , 49)
рисунок Hippysmack
11) , 16) , 19) , 38) , 39)
Фотография от Hippysmack
12)
Zenfrogmaster of Xlforum http://xlforum.
net/forums/showthread.php?t=382922 9000.neh. 13)- 202204 13)
- 202202204 13)
- 202202204 13)
- 202202204 13)
- 202202204 13)
- 202202204 13)
- 204 13204 13) 38205 13204 13) 382
2204 13204 13) 38292220
13) XLFORUM http://xlforum.net/forums/showthread.php?p=5703205#post570320514)
фото Эрика с XLFORUM http://xlforum.net/forums/showthread.php?t=382922
15)
фото с XLFORUM http://xlforum.net/forums/showthread.php?t=382922
.net/forums/showthread.php?p=3345764#post3345764
17)
фото от Hippysmack
20)
/readshowlforUM ?t=1881344&highlight=картер+сапун&page=221)
Sweet Terry Smoove из XLFORUM http://xlforum.
net/forums/showthread.php?p=5127159&highlight=rocker+box#post512715922)
фото XLFORUM http://xlforum.net/forums/showthread.php?t=1582019&page=11
23)
фото Скучно сейчас из XLFORUM http://xlforum.net/forums/showthread.php?p= 5761087#post5761087
24)
фото Dieselvette из XLFORUM http://xlforum.net/forums/showthread.php?t=2073932&page=30
25)
фото от JackAttack из XLFORUM http://xlforum.net/forums/showthread.php?p=4435889
26)
из XLFORUM фото из
3 //xlforum.net/forums/showthread.php?t=1832762&page=47
27)
28)
рисунок TPEHAK XLFORUM http://xlforum.net/forums/showthread.php?t=2073932&page=93
29) , 30) , 31)
фото ТПЕХАК XLFORUM http://xlforum.
net/forums/showthread.php?t=2073932&page=9332)
дизельветкаx XLFORUM http://xlforum.net/forums/showthread.php?t=2073932&page=93
net/forums/showthread.php?p=5769573#post5769573
33) , 34) , 35) , 36)
фото Dieselvette XLFORUM http://xlforum.net/forums/showthread.php?p=5769573#post5769573
37)
aswracing of the XLFORUM http://xlforum.net/forums/showthread.php?p=4050323&highlight=breather+bolts#post4050323
40)
tomcat of the XLFORUM http://xlforum.net/forums/showthread.php?t=2073932&page=19
41)
Народ XLFORUM http://xlforum.net/forums/showthread.php?t=2073932&page=22
42)
http://xlforum.
net/forums/showthread.php?p=5756327#post575632743) , 44) , 45)
фото Folkie XLFORUM http://xlforum.net/forums/showthread.php?p=5756327#post5756327
46)
фото Folkie XLFORUM xlforum.net/forums/showthread.php?t=2073497&highlight=oil+level&page=7
47)
бюстер XLFORUM http://xlforum.net/forums/showthread.php?t=2081302
0 50)
Четыре скорости XLFORUM http://xlforum.net/forums/showthread.php?p=5745528#post5745528
Институт инженеров местной вытяжной вентиляции (ILEVE)
Назад к обществам
Институт инженеров по местной вытяжной вентиляции (ILEVE) существует для того, чтобы признать компетентность в практическом применении местной вытяжной вентиляции и повысить осведомленность о важности хорошего качества воздуха и вентиляции на рабочих местах.
ILEVE поддерживается Управлением по охране труда и технике безопасности.
Миссия заключается в обеспечении безопасной контролируемой рабочей среды, свободной от вредных переносимых по воздуху загрязнителей путем:
- Предоставления своим членам и общественности первоклассной информации
- Обеспечение карьерного пути для инженеров по местной вытяжной вентиляции до полной профессиональной регистрации.
- Поддержание и повышение профессионального мастерства путем разработки и аккредитации курсов обучения
- Предоставление обозначения членства FILEVE, MILEVE, AILEVE и т. д. в качестве удостоверения, дающего другим свидетельство продемонстрированных знаний и навыков
- Установление критериев передовой практики в профессии
- Говорить и представлять профессию
ILEVE разрабатывается под эгидой CIBSE и направлена на то, чтобы привлечь внимание инженеров по местной вытяжной вентиляции.
Новости
Руководство по местной вытяжной вентиляции
Знания
TR40: Практическое руководство по местной вытяжной вентиляции
Новости
Исследовательские работы, посвященные прогнозированию перегрева и воздухонепроницаемости в домах, выиграли престижный ежегодник
Обучение
Вентиляция Design
Связаться с нами
- Категория статьи
- Новости
- Опубликован в
- 15 июня 20
Руководство по местной вытяжной вентиляции
Институт инженеров по местной вытяжной вентиляции (ILEVE) совместно с Ассоциацией инженерных служб зданий (BESA) опубликовал новое руководство по местной вытяжной вентиляции.
TR40 — Руководство по эффективной практике местной вытяжной вентиляции — это исчерпывающее руководство для всех, кто проектирует, вводит в эксплуатацию, эксплуатирует и обслуживает системы LEV, и включает в себя инженеров по вводу в эксплуатацию LEV.Опубликовано в мае 2020 г.
TR40: Руководство по хорошей практике местной вытяжной вентиляции
- Доступно для участников из СВОБОДНО
- Стандартная цена от 120 фунтов стерлингов + НДС
- май 2020 г.
- БЕСА
- Стандартная ставка
- Из 120 фунтов стерлингов + НДС
- Рейтинг участников
- Из СВОБОДНО
Купить
Экспертная оценка – Опубликовано в мае 2016 г.
различного диаметра
Крепится ниппельным соединением.
канализационных труб и может быть 50 или 110 мм. Зонты для вентиляции из ПВХ выпускаются только круглого сечения.
Все детали изготовлены из пищевой нержавеющей стали, устойчивой к воздействию тепла, влаги, жира и моющих средств.
В противном случае он не сможет эффективно улавливать пар и жиры;
Когда ножка и крыша будут готовы, соедините их вместе с ножками.
Дымоход должен иметь сужение и изгиб. Это улучшает динамику отбора продуктов сгорания и не дает реверсивной тяги. Верхняя сторона трубы обычно располагается на высоте не менее 3 м от земли. Это обеспечивает требуемые условия выхлопа. При неправильном расчете сечение дымохода приводит к неэффективному сбросу продуктов горения.
Вентилятор
Первые являются наиболее распространенными. Их легко сделать своими руками, их можно повесить или установить на подставки над кирпичной печью, выбор форм и размеров очень велик. Кирпичные вытяжки, по сути, являются неотъемлемой частью печи-барбекю, на которой можно приготовить не только шашлык и овощи-гриль, но буквально все что угодно. Выложить кирпичный колпак, который станет началом дымохода, уже дело мастера-печника.
Диаметр воздуховода может быть разным: 110–150 мм. Кроме того, существуют квадратные и прямоугольные воздуховоды.
Его огромное преимущество в том, что неожиданная смена погоды, насекомые его не испортят. Беседка сможет защитить от непогоды большое количество людей. А если в интерьере, например, предусмотрено место для отдыха с креслом-качалкой, гамаком, то много гостей хозяину этого чуда точно обеспечено.
Электроприборы должны быть заземлены, можно использовать только специальный наружный кабель. Если в беседке есть элементы из дерева, их необходимо обработать антипиреновыми составами от возгорания.
Чтобы агрегат исправно функционировал, его необходимо регулярно обслуживать, т.е. приобретать и своевременно заменять угольные фильтры.
Для сбора относительно крупных частиц предусмотрена специальная алюминиевая решетка, защищающая вентиляционную турбину.
п.
Например, интересными элементами интерьера могут стать рожок на стенах или старинный самовар. Красивым элементом может стать что угодно: занавески, вилки, развешанные на стене возле мангала, лопаты и захваты для мяса, баночки со специями, цветы на столе.
Пространство рядом с беседкой обустраивают максимально. Например, можно вымостить площадку под дополнительным навесом на случай увеличения планируемого количества гостей. Можно установить большие садовые качели с крышей, которые станут любимым местом для детей и взрослых. Для детей также можно устроить песочницу или мягкую площадку для активных игр. Здесь фантазия мастера может быть безграничной.
Если решено проводить монтаж самостоятельно, то начинать следует с подробного изучения инструкции производителя.
В качестве воздуховода используется либо гофрированный металлический рукав, либо жесткие пластиковые конструкции.
Наилучший материал для ее изготовления – нержавеющая сталь, оптимальная толщина стенки – два миллиметра.
В закрытых беседках он должен быть оборудован вытяжкой.
Таким образом, ваша беседка будет полностью защищена от огня.
Кирпичи следует укладывать ровно друг на друга. Дымоход должен быть снабжен заслонкой, а задняя стенка должна иметь изгиб для обеспечения лучшей тяги.
Тогда и тяги будет достаточно, и дым уберется на нужную высоту, а потом рассеется в воздухе.
Устройство функционально, но требует постоянного обслуживания. Его гладкая поверхность облегчает уход за ним. Он должен хорошо отводить дым, иметь аэродинамику.
0074
Сварной каркас устанавливается над мангалом на несущие стены (их должно быть минимум 2, максимум 3). Для его установки следует предусмотреть вкладки арматуры – для обеспечения прочности конструкции к ним приваривается каркас. Кладку кирпичей начинают делать по периметру каркаса. К тому же такая вытяжка не должна иметь большой площади – каркас может не выдержать. Чаще всего вытяжку делают ступенчатой формы, при этом отходящий дымоход может быть металлическим. Иногда после укладки вытяжки края закругляют для улучшения внешнего вида.
Эти зонты имеют следующие преимущества:
Специалисты не рекомендуют использовать для растопки хвойные породы, так как при горении могут выделяться смолы. Если нет возможности заготовить дрова самостоятельно, то практически в любом супермаркете можно купить брикеты с готовым древесным углем, которые к тому же прекрасно сохраняют тепло, необходимое для приготовления шашлыка.
Стали. Самый дешевый материал. Однако перед началом монтажа (после изготовления вытяжки) необходимо нанести защитное покрытие – грунтовку и краску. При этом следует постоянно следить за состоянием защитного покрытия, а в случае повреждения его придется заново грунтовать и красить.
Размер вырезаемых трапециевидных деталей зависит от параметров экструзии. При этом длина основания трапеции должна быть такой, чтобы обеспечить выход дыма из мангала. Монтаж осуществляется строго над мангалом.
Для более простой формы – прямой пирамиды раскладывание можно рассчитать и автоматизировать. Размеры зонта взяты сознательно с чрезмерным запасом, при необходимости все необходимые расчеты вентиляционного оборудования можно найти в литературе. Вытяжной колпак встроен в стойки и снабжен встроенной самодельной заслонкой, перекрывающей воздуховод.
Отсюда и несколько специфический дизайн верхней части – деревянные конструкции удалены от места вероятного нагрева, окраска выполнена термостойкой краской.
Удобнее было сразу делать ее складки.
Трудность может быть значительно уменьшена за счет частого механического крепления поверхностей. Здесь такое крепление выполняется с помощью глухих заклепок.
Соединения пропаяны.
Также удалось сделать большую доводку отверстия толстошлифовальным абразивным кругом на УШМ, затем полукруглым напильником.
Широкие «поля» на воротах в данном случае не пригодились.
Задняя и две боковые;
Это происходит только в том случае, если вы не позаботились о том, чтобы вентиляция была оснащена вентилятором. Обычно они электрические и их можно включить, как только вы начнете работать с мангалом. Хотя, как правило, дым может оставаться в помещении еще и потому, что он просто не успел нагреться и его плотность такая же, как и плотность воздуха. Поэтому, как только дым нагреется, он может самостоятельно подняться вверх и выйти через вентиляционную трубу. Сечение дымохода около 25-27 см. Что произойдет, если это не так? Ничего особенного, просто дым не может впитаться полностью.
Поэтому рачительные хозяева чаще всего предпочитают соорудить над мангалом металлический колпак.
Их чаще всего устанавливают непосредственно над варочными панелями в ресторанах, кафе, столовых и других заведениях общепита.
Производительность этого элемента обеспечивает общую мощность вытяжки, которую следует соотнести с общим объемом помещения, в котором она будет установлена.
Если это невозможно, используйте модели с циркуляцией и угольным фильтром 9.0003
Последние не только обеспечивают сброс загрязненного воздуха, но и дают возможность притоку массы с улицы улучшить атмосферу в помещении
Если вы решили провести монтаж самостоятельно, то начинать следует с подробного изучения инструкции производителя.
В качестве воздуховода используется либо металлический гофрированный рукав, либо жесткие пластиковые конструкции.
Хронический бронхит и эмфизема могут привести к ХОБЛ. Диагноз ХОБЛ означает, что у вас может быть одно из этих заболеваний легких или симптомы обоих. ХОБЛ может прогрессировать постепенно, со временем затрудняя дыхание.
Вы можете подвергаться более высокому риску, если вы:
Вы также становитесь склонными к легочным инфекциям, таким как бронхит и пневмония.
Это делает их подверженными риску легочных инфекций, которые могут привести к дальнейшему повреждению легких.
также раздел REF в Sportsterpedia:
Они сделаны из оксида алюминия и не повредят двигателю. 21)
32)
46)
Если она загрязняется, сетку следует вытащить и очистить или заменить.
50)
