какой выбрать или как сделать самому?

Доброго времени суток, дорогой читатель! Каждый из нас сталкивался с системами дымохода и вентиляции. Порой бывает, что вентиляционная система не справляется с возложенной на неё функцией, тяга бывает недостаточной, что заметно затрудняет проветривание помещения. Важным элементом вентиляционной конструкции является зонтик для вытяжной трубы. В этой статье мы расскажем для чего он предназначен, какие есть разновидности и как правильно выполнить монтаж данного изделия.

Что такое зонт дымохода и зачем он нужен

Зонт на трубу – устройство, которое располагается на вершине трубы дома и несет в себе несколько функций. По внешнему виду выделяют такие основные типы: в виде конуса, пирамиды и полукруга, также есть зонты более сложных конструкций. Его устанавливают как на дымоход, так и на вентиляционную трубу.

Выполняет несколько основных функций:

1. Препятствует попаданию атмосферных осадков в систему дымохода или вентиляции. При скапливании влаги внутри дымохода на порядок снижаются функции тяги воздушной системы.
2. Препятствует разрушению дымоходной трубы. Заметно увеличивает срок службы трубы, также при правильном обустройстве есть возможность отводить скапливаемый конденсат по специальным канавкам.
3. Защита от попадания мусора. Защищает от попадания листьев, насекомых и других посторонних предметов внутрь системы.
4. Увеличение тяговых свойств. Увеличивает тягу практически на треть.

Несмотря на простоту в монтаже и низкую стоимость, зонт имеет много преимуществ. При выборе зонта стоит также обратить внимание на то, что его будут видеть ваши друзья и соседи, поэтому при возможности не забудьте и про дизайн.

В чем отличие зонта от флюгарки, колпака, оголовка и дымника

Существует несколько видов изделий, которые устанавливают на трубу. Они отличаются своим устройством и принципом работы. Можно выделить основные из них: зонт, флюгарка, колпак, оголовок и дымник. Что такое зонт, мы уже разобрали, теперь давайте дадим определение остальным понятиям.

Флюгарка – зачастую это декорационный элемент, в виде птицы или дракона. Флюгарка устроена таким образом, что имеет вращающий элемент, то есть крутится от потоков ветра. Основное её предназначение усиление вывода воздуха из дымохода, то есть увеличение тяги.

Дымник – в простонародье это любое устройство украшающее трубу.

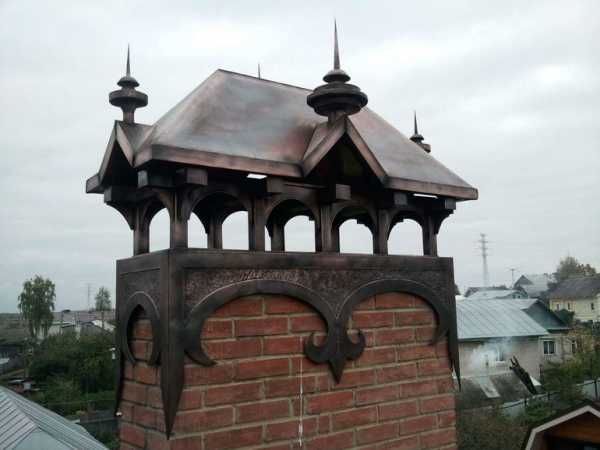

Колпак – устройство которым принято украшать и защищать именно горловину трубы, то есть является своеобразным продолжением дымохода. Крепится к внешней части трубы с помощью кронштейнеров.

Оголовок – данное устройство является самым сложным по своей конструкции. Потому что оголовок — это не просто верхушка трубы, это комплекс абсолютно всех элементов, предназначенных для защиты дымохода. Оголовник достаточно сложно изготовить самостоятельно, но можно найти большой выбор конструкций в специализированном магазине.

Как мы с вами видим каждое устройство имеет свое предназначение и функции. Дополнительно отличается друг от друга внешним видом и стоимостью.

Виды вентиляционных зонтов

Зонт на трубу предназначен для систем дымохода и вентиляции. Существует несколько разновидностей колпака, в зависимости от его формы, давайте рассмотрим основные.

Круглые

Зонтик круглой формы устанавливают на оголовок вентиляционной трубы. Благодаря своей форме они имеют хорошую защиту от осадков, также дополнительно их оснащают сеткой во избежание попадания посторонних предметов в систему вентиляции. Производят такие зонты в основном из стали и меди.

Прямоугольные

В отличие от круглого имеет квадратную или прямоугольную форму. Устанавливается такой зонт чаще всего на утепленную вытяжную шахту и крепится ниппельным соединением. Входное отверстие также может быть защищено сеткой.

Канализационные

Такой вид зонта устанавливается на канализационные трубы, и кроме основных функций дополнительно регулирует давление в трубе. Материалом для изготовления выступает ПВХ, благодаря чему он выдерживает до плюс 60 градусов по Цельсию.

При крепеже используют раструбное соединение, дополнительно уплотненное резиновым кольцом, во избежание протечки.

Вентиляционные

Вентиляционный вытяжной зонт устанавливается внутри помещения над плитой или газовым шкафом. Его предназначение – очистка воздуха в помещении. Для эффективности такой зонт дополнительно оснащается вентилятором и фильтром, что помогает более качество очищать воздух и устранять лишние запахи.

Есть два основных типа вентиляционного зонта:

1. Пристенный – устанавливаются и крепятся на стену над источником пара и влаги. Крупногабаритные типы дополнительно крепятся к потолку.
2. Центральный – устанавливаются в помещениях, где есть несколько источников требующих вентиляцию, зачастую это рестораны и кухни общепита.

Дефлектор/колпак

Это специальный вид зонта, устанавливающийся на верхушку дымохода. Основное его предназначение — это увеличение тяги в системе. Дефлектор имеет высокие аэродинамические свойства и работает по закону Бернулли. Наличие такого зонта на вентиляционной системе заметно увеличит эффективность тяги.

Как выбрать

При выборе вытяжного колпака вам требуется исходить из функций, для которых он будет предназначен.

Выбирая вентиляционный зонт стоит обратить внимание на такие характеристики:

1. Размеры. Для выбора размера исходите из того, чтобы ширина была на 10 сантиметров больше поверхности, для которой он будет установлен.
2. Температура в помещении. При выборе стоит учитывать температуру поступающих в дымоход паров и газов. По данному пункту лучше воспользоваться консультацией специалиста.
3. Расход воздуха. Данный показатель высчитывается из показателей объема помещения, мощности и количества установленных плит. Подготовьте эти данные перед покупкой и озвучьте специалисту.
4. Скорость воздуха и сопротивление. Воздухообмен зонта должна быть от 0,8 до 1,5 метров в секунду. Если показатель скорости будет ниже, это заметно снизит качество работы.

При выборе обратите внимание в первую очередь на вид зонта, который вам требуется (смотрите выше), и уже при покупке и изготовлении исходите из данного параметра.

Как смонтировать

При монтаже зонтика трубы вам потребуется использование крепежных элементов, их нужно будет подобрать исходя из выбранной конструкции зонта и толщины дымохода. Так же при выборе дымника не забудьте про диаметр трубы, они должны быть идентичны.

Работы будут проводиться на крыше дома, поэтому если у вас нет хорошей лестницы и длинной переноски для дрели, воспользуйтесь услугами специалиста.

Как сделать своими руками

Изготовление вытяжного колпака для трубы, процесс несложный и простой. Перед тем как приступить к работе стоит выбрать схему и снять размеры самой трубы.

Схемы и размеры

В просторах интернета вы сможете найти огромный выбор схем для монтажа крышного вентиляционного зонта. Перед тем, как приступить к работе обязательно ознакомьтесь с таблицей размеров, которую используют на схемах.

Перед тем как приступить к работе рекомендуем выполнить модель из бумаги и проверить соответствие размеров.

Мы предлагаем вашему вниманию один из самых простых зонтов, который состоит из основания цилиндрической формы, крыши в виде конуса и трех лапок-держателей.

Подготовка материала

Важным элементом любой работы является подготовка. Для изготовления вам потребуется:

• лист оцинкованной стали;
• лист картона;
• карандаш;
• линейка;
• циркуль;
• ножницы для металла;
• болты с гайками или заклепки.

Выбор конструкции

Мы предлагаем две самые простые конструкции, и приводим их на рисунке (рис. 1). Отличие данных схем, в форме крыши которая будет изготовлена. В зависимости от выбранного рисунка используйте такие размеры:

Исполнение 1.

Исполнение 2.

Размер вы подбираете исходя из вашей трубы, мы приводим для вас основные размеры, если вы не смогли найти подходящий, воспользуйтесь другой схемой (найти легко сможете в просторах интернета).

Порядок действий

Работы проводите в следующем порядке:

1. На листе картона произведите чертеж каждой части конструкции.
2. Вырежьте каждую деталь, это будет своеобразный макет.
3. Перенесите эти изображения на металл, и изготовьте деталь посредством использования ножниц.
4. Произведите крепление металла между собой с помощью болтов или заклепок.
5. Произведите соединение ножки и крыши с помощью изготовленных лапок.

Простой и надежный дымник готов! Он сможет прослужить много лет если будет крепко закреплен к дымоходу. Но все же если вы возлагаете на него большой список функций, лучше обратится в специализированный магазин.

На этой прекрасной ноте мы с вами закончим знакомство с вытяжными зонтами, надеемся, что статья была полезной и смогла ответить на интересующие вас вопросы. Подписывайтесь на наши статьи и делитесь полезной информацией со своими друзьями в социальных сетях!

vseotrube.ru

Зонт вытяжной марки Алтай

Зонт вентиляционный марки Алтай – незаменимый узел вентиляции и применяется на различных объектах промышленности:

• деревообрабатывающее производство;
• цеха металлообработки;
• предприятия гальванического производства;
• фармацевтические лаборатории и заводы;
• химическая промышленность;
• пищевая промышленность;
• предприятия общественного питания;
• кузнечные и сварочные цеха;
• участки термической обработки сырья;
• торгово-развлекательные комплексы с участками приготовления пищи.

Точечный отвод, который реализуется посредством пластиковых вытяжных зонтов, покрывает рабочие зоны большой площади. Пластиковые вытяжки незаменимы на объектах, где предъявляются жесткие требования к устойчивости вентиляции к коррозии и агрессивным химическим веществам.

Также широкую популярность получил зонт для вытяжной вентиляции из пластика для кухни благодаря сдержанному внешнему виду и высокой эффективности работы.

Устанавливаются локально над технологическим оборудованием, где необходимо отвести горячий воздух или выделяемые в процессе производства газы, пыль. Конструкция подключается к общей системе вытяжной вентиляции.

Зонт вытяжной марки Алтай имеет несложную схему работы. После запуска технологического процесса воздух начинает загрязняться жиром, летучими продуктами сгорания, мелкими побочными материалами (древесной и др. пылью). Для обеспечения стабильной и безопасной работы необходим непрерывный отвод таких веществ.

Принудительное попадание в вытяжку загрязненного воздуха запускает процесс очистки: после попадания в фильтры очищенный воздух отводится через систему вентиляции, твердые частицы и масляные жидкости распадаются на мелкие фракции и накапливаются в специальных емкостях.

Обслуживание производится по мере загрязнения фильтрующих узлов.

Вытяжные зонты Алтай изготовлены из пищевого полипропилена. Конструкция состоит из трех элементов – колпака, воздухозаборника и фильтрующего элемента (при необходимости). Крепление осуществляется при помощи фланцев или муфт. Для предотвращения проникновения грызунов по запросу заказчика может быть предусмотрена защитная решетка.

При необходимости внедрения вытяжного зонта марки Алтай учитываются размеры рабочей области, где необходим отвод вредных летучих веществ, производственной пыли. Размер полипропиленовой вытяжки должен быть больше, чем конкретная технологическая локация.

Если рабочая зона располагается близко к стене, то зонт закрепляют на ее поверхности. Дополнительные страховочные крепления к потолку не требуются.

Изделия выполняются согласно стандартов для пищевой промышленности, что обеспечивает полную безопасность персонала. Встроенные фильтры имеют многослойную схему для обеспечения максимальной очистки воздуха.

Вытяжные зонты из пластика успешно вытесняют классическую вытяжную вентиляцию из металла. В сравнении с аналогами полипропиленовые узлы имеют большое количество преимуществ:

• Отсутствие коррозионных процессов и образования плесени;
• Устойчивость к химическим веществам. Обеспечивает незаменимость изделий на современных промышленных предприятиях;
• Малый вес, что обеспечивает дополнительную безопасность технологического процесса;
• Монолитность, чем обеспечивается герметичность конструкции и соединений;
• Безопасность для здоровья при нагреве пластик не выделяет токсичных веществ;
• Низкий уровень шумов – пластик обладает высокой шумоизоляцией;
• Длительный срок службы – не менее 50 лет;
• Устойчивость к механическим воздействиям;
• Возможность эксплуатации в широком температурном диапазоне от -40 до +120°С;
• Простая установка, не требующая привлечения специальных механизмов;
• Малая стоимость материалов и модернизации промышленных воздуховодов;
• Возможность проведения ремонтов. Полипропиленовые изделия возможно восстанавливать с сохранением первоначальных технических и внешних характеристик;
• Презентабельный внешний вид, что важно для установки на бытовых объектах.

Применяемый пищевой полипропилен, устойчивый к высоким температурам, не распространяет горения и дымовыделения.

Пластиковая вентиляция – оптимальная альтернатива жестяным промышленным вытяжкам за счет невысокой стоимости полипропилена и его уникальным техническим свойствам.

Задать вопрос

aca-ec.ru

чертеж, [10 фото + 2 видео]

Приготовление мяса, рыбы и овощей на мангале – дело традиционное, приятное, праздничное, но имеет свои недостатки. Процесс иногда прерывает непогода, а дым, разносящийся по двору, создает определенный дискомфорт окружающим. Чтобы жарка шашлыка приносила только удовольствие, используют зонт для мангала. Элемент устанавливается над топкой и служит дымоотводом.

Полезные функции и принцип действия

Изготовление вытяжной части своими руками – посильная задача. Дымосборник для мангала выполняет две основные функции:

• Отвод летучих соединений. По сути, зонт – это дымоход, поднимающий образующиеся при горении газы. Как и в системе печи-барбекю, действие основано на силе тяги. При достаточной интенсивности горения дым нагревается до такой температуры, что становится легче окружающего воздуха, и стремится вверх. Если установлен зонт, продукты горения не успевают рассеиваться, а собираются в трубу и освобождаются только в конце дымохода. Тем самым все неприятные соединения улетучиваются, не принося вред человеку.
• Защита жарочной поверхности от осадков. Это обеспечивается благодаря наличию дымосборника, который за счет расширения накрывает весь мангал. Обычно данную функцию выполняет беседка или навес, под которой устанавливается устройство для жарки, однако зонт позволяет использовать мангал и под крышей, и на открытой территории.

Конструкция зонта

Вытяжная вентиляция представляет собой простое устройство. В изготовлении важна точность, поэтому рекомендуется использовать чертеж. Зонт состоит из 3 частей, каждая из которых служит для поэтапного отвода дыма:

1. Дымосборник, или дымник. Задача этого элемента – собрать все летучие соединения с плоскости жарки в один проход более узкого сечения. Для прямоугольных и квадратных мангалов классическая форма дымосборника – усеченная пирамида: 4 грани, сужающиеся к вершине. Для устройств с круглой топкой сборник представляет собой конус.
2. Труба, или, собственно, дымоход. Функция этого элемента – поднять собранный дым на заданную высоту. Как правило, достаточно 3 метров над уровнем земли: это выше роста человека и не позволяет продуктам горения опуститься при ветре. Форма трубы зависит от сборника: прямоугольное сечение – для пирамидального сопла, круглое – для конуса. Главное – герметично соединить внутренний объем.
3. Зонтик – маленький, но важный элемент. Устанавливается над трубой на высоте 10-20 см и защищает дымоход от осадков, не препятствуя отводу продуктов горения.

Материалы

Выбор материала для вытяжного устройства зависит от конструкции мангала. Если сооружение кирпичное, то для изготовления зонта подходит как металл, так и кирпич. Чем отличаются эти материалы:

• Прочностью и жесткостью. Каменная кладка обладает большим механическим сопротивлением, чем металл. Конечно, в мангал никто не собирается въезжать на танке, но эти качества полезны при эксплуатации: кирпичная конструкция не нарушится от случайных ударов, сильных порывов ветра и при качественной кладке не деформируется со временем.
• Сроком службы. Металл ржавеет, выгорает на солнце и при высокой температуре, поэтому продолжительность его эксплуатации значительно ниже, чем у кирпича.
• Сложностью и временем изготовления. Для выполнения зонта из листа стали не нужно обладать навыками кладки, замешивать связующий раствор и таскать кирпичи. Изготовить вытяжку из металла легче.
• Стоимостью затрат. И по этому пункту сталь выигрывает. Купить лист железа выйдет намного дешевле, чем приобретать кирпичи и раствор.

И стальной, и кирпичный зонт отлично справляются со своими функциями. Никакой разницы в отводе продуктов горения нет.

Металлические дымоходы для: 1) мангала, 2) барбекю

Особенности кирпичной конструкции

Основа купола – железный каркас, сваренный из прочного уголка. Перед началом кладки его обрабатывают грунтовкой и красят для лучшей защиты. Так как температура непосредственно над топкой достаточно высокая, сборник дыма делают из огнеупорного кирпича. Форма конструкции – ступенчатая, на сужение.

Совет: выступающие сварные швы в металлическом каркасе стачивайте напильником, чтобы не пришлось подрезать кирпичи в кладке.

Дымоход выполняют как из шамотного, так и из печного кирпича. Если мангал стоит на открытой территории, на стенках дымосборника делают водоотводящие скаты из термостойкого кровельного материала. Тогда во время осадков влага не будет разрушать строительную конструкцию. Зонтик над трубой – металлический.

Зонт из металла

Для изготовления вытяжки используют прочную нержавеющую сталь или листовой металл с защитным покрытием толщиной 2-3 мм. Цельный лист расчерчивают. Отдельно вырезают части под сборник, трубу и элементы для зонтика. После сгибания по форме раскроенных деталей швы сваривают или скрепляют с помощью клепок или защелок.

Тематический материал:

Установка зонта над мангалом осуществляется разными способами:

• В землю на стойках. Это стационарный вариант вытяжной конструкции. Металлические уголки или трубы приваривают по краям дымника, вкапывают в землю и бетонируют. При изготовлении зонта важно учитывать, что площадь самой широкой части дымосборника должна быть больше мангала.
• На стойках непосредственно к жаровне. Данный метод чаще всего используется для переносных уличных вариантов.
• На тросах или цепях к крыше беседки.
• Комбинирование. Наиболее сложный и редкий способ заключается в объединении мангала и зонта в одну конструкцию. Элементом крепления служат уже не стойки, а полноценные металлические стенки.

besedkibest.ru

Вытяжной зонт для кухни

В помещениях, где в воздушную массу выбрасывается много пара, жира и побочных продуктов горения (а это чаще всего кухни), необходимо своевременно очищать воздух. Чтобы полностью поглотить вредные испарения, которые загрязняют воздушную массу, над источниками неприятных выбросов устанавливают вытяжные зонты.
Эти аппараты выполняют функцию своевременного очищения воздуха в заведениях общепита, в кухнях, столовых, ресторанах и супермаркетах, в помещениях химических заводов

Внутреннее устройство

Вытяжной кухонный зонт – это коробиз металла в форме колпака, который подсоединяют через воздуховод к вентиляционной системе. Но его функциональность значительно увеличивается, если в составе его конструкции есть жироулавливающий фильтр, который очищает воздушную массу от маслянистых загрязнений и жировых примесей. Чаще всего продается вытяжной зонт без вентилятора. Положительные отклики имеют модели с искрогасящей решеткой, предназначенные для установки над открытым пламенем.

Вытяжной зонт устраняет из помещения отработанный нагретый воздух и загрязнения, но не обеспечивает достаточного количества свежей воздушной массы. Поэтому конструкцию рекомендуют устанавливать только там, где приток свежего воздуха поступает независимо от устройства.Нужно грамотно провести расчет, чтобы объемы вытягиваемого и подаваемого воздуха были одинаковы, только тогда в помещении будут обеспечены комфортные условия.

В продаже есть и приточно-вытяжные зонты, которые не только выводят отработанный воздух, но и нагнетают новый. Горячий воздух имеет низкую плотность и поднимается к верху, а на замену приходит холодная воздушная масса.

Максимальная эффективность работы достигается в том случае, если кухонный зонт работает «в паре» с грамотно спланированной системой принудительной вентиляции

Материал, из которого изготавливаются эти приборы, – нержавеющая пищевая сталь, поэтому при попадании горячей воздушной массына внутренние стенки корпуса не происходит окисления. Преимущества нержавейки:

1. устойчивость к коррозийным процессам;
2. долговечность;
3. огнестойкость;
4. простота в уходе;
5. стойкость к воздействию влаги и пара.

Швы корпуса обработаны аргоновой сваркой, поэтому отличаются повышенной прочностью. Главный элемент металлической конструкции – жироулавливатель.

Вытяжной зонт на воздуховод состоит из двух частей:

Фильтр из высококачественной стали

Принцип работы несложный. Воздушная масса с частичками жира, сажи и копоти попадает в фильтрующее устройство. Здесь воздух с силой ударяется об внутренние перемычки фильтров и очищается (при ударах побочные продукты горения и сама воздушная масса распадается на части).

После очищения воздуха жирные соединения в жидком виде потихоньку оседают и через сливной канал перемещаются в приемный резервуар, который находится в нижней части устройства.Эту емкость после завершения работы опорожняют и тщательно моют с антижировым средством. Чтобы в следующий раз стакан быстрее отмывался, в него заранее наливают 4-5 капель моющего средства. Для удобства использования фильтры и заглушки резервуара съемные, их можно легко извлечь, очистить и установить назад.

Классификация вытяжных зонтов

В зависимости от сферы применения вытяжные зонты разделяются на два вида:

Промышленные вытяжки

Это два отдельных понятия, но разница между их внутренним устройством невелика.Промышленные вытяжные зонты в сравнении с бытовыми приборами имеют такие особенности:

• большие габариты;
• большая производительность вентилятора;
• использование других типов жироулавливающих фильтров.

В бытовых моделях размеры подогнаны под габариты газовых и электрических плит, используемых в домах и квартирах. Правда, разницы между вытяжным устройством, работающим на кухне огромного загородного дома, и промышленной моделью практически нет.

В зависимости от месторасположения вытяжные зонты бывают:

1. Пристенные – простые устройства, которые крепятся прямо к несущей стене над тепловыми приборами. Фильтры внутри таких моделей расположены в одну линию.
2. Островные – эти конструкции крепятся непосредственно к потолку на шпильки или цепи над оборудованием посередине комнаты. Такие модели имеют два ряда фильтрующих устройств.

Есть и уличные модели для барбекю и мангалов, которые представляют собой пустой внутри купол без дополнительных элементов

Они улавливают дым, нагретый воздух и жировые примеси. Принцип их работы отличается от вытяжных или приточно-вытяжных аппаратов они функционируют благодаря зонтам-переходам, которые имеют форму конуса. Провести предварительные расчеты для их грамотной установки сложнее, но зато их можно без опасений использовать над открытым пламенем. Но устройства, используемые в помещении, чаще оборудованы и вентилятором, и очистителями, и решеткой. Есть и сложные конструкции под названием стол зонт вытяжной, но они в быту и на пищевых предприятиях не применяются, так как предназначены для химических лабораторий.

Характеристики вытяжных зонтов

Вытяжные зонты для кухни используют повсеместно, так как эти аппараты просты в обслуживании и эксплуатации. Главное – не забывать своевременно очищать от маслянистых загрязнений накопительную емкость. Соблюдение правил использования и мер безопасности при работе с таким оборудованием не составит труда.

Вытяжные зонты из нержавейки изготавливаются в строгом соответствии с действующими стандартами и нормами для производства техники пищевой отрасли. Изготовление вытяжных зонтов из качественных материалов – залог их успешной и безопасной работы в будущем. Поэтому использование этого вентиляционного оборудования безопасно как для людей, находящихся в помещении, так и для атмосферы. При работе никакие вредные вещества не выделяются.

Выбор вытяжного оборудования широкий. В продаже есть вытяжные зонты на кухню любого цвета, конфигурации и размеров.

Устройство подбирают в соответствии со стилем интерьера

Если представленные модели не соответствуют запросам клиента, изготовление зонтов вентиляционных возможно и на заказ.Многие компании предлагают возможность оформить индивидуальное производство вентиляционной конструкции на заказ по разработанным чертежам.

Важно грамотно подобрать устройство с нужной производительностью. Если аппарат будет плохо справляться со своими функциями, то нет смысла его устанавливать вообще. Если же устройство будет работать по максимуму, то он быстрее выйдет из строя, да и затраты на электроэнергию будут существенные. Мощность – самая важная характеристика аппарата. Для качественной очистки воздуха в обычной кухне вполне хватит устройства с мощностью 500-650 м3/ч. Для предприятий общепита подойдут промышленные аппараты с мощностью до 1800—1900м3/ч.

Так как на многих предприятиях существует проблема оседания маслянистых примесей на поверхностях приборов, то вытяжные зонты с жироулавливающими фильтрами пользуются заслуженной популярностью. Вытяжной зонт с жироуловителем работает по такому принципу: загрязненная воздушная масса попадает внутрь самоходом или с помощью вентилятора, где жир оседает и стекает с резервуар, а чистый воздух тем временем поступает в воздуховод. Жироулавливающие фильтры бывают разными:

Лабиринтный фильтр

Система управления может быть разной: кнопочной, электронной, сенсорной. Кнопочное управление понятное для людей всех возрастов, но доставляет массу неудобств при уборке (возле кнопок собирается пыль, грязь и жир, который трудно отмыть). Сенсорные панели более практичны, но не так доступны для понимания людям старшего возраста. Ухаживать за электронной панелью легко: достаточно регулярно протирать ее поверхность мягкой губкой.

Установка вытяжных зонтов

Есть традиционные способы установки вентиляционных зонтов:

1. С помощью анкеров. Этот способ считается самым простым. Но главное условие – стена должна быть несущей, ровной и прочной (каменная или кирпичная кладка). Отталкиваясь от длины устройства рассчитывают количество отверстий (2 или 3). Аккуратно и симметрично расставляют метки для сверления на задней вертикальной стенке зонта. Просверливают отверстия, через которые зонт притягивается к стене с помощью анкеров. Если вылет имеет длину более 100 см, то устройство дополнительно прикрепляют и к потолку.
2. С помощью шпилек. По четырем краям аппарат вверху просверливают 4 отверстия (приваривают ушки для шпилек). Шпильки предварительно фиксируют на потолке. Все просто, но необходимо соблюдать одно условие – высота помещения не должна превышать 4,3 метра.
3. На тросах и цепях. Этим способом можно закреплять вытяжной зонт на любой высоте. В верхней плоскости устройства приваривают 4 кронштейна. Тросы или цепи закрепляются на потолке и закрепляются через карабин на аппарате. Единственный минус такой конструкции – шаткость, это создает дополнительные неудобства при обвязке воздуховодами.
4. Специальными опорными рамами. В зависимости от размеров зонта изготавливают опорную раму из нержавеющего профиля с четырьмя ножками, которые надежно прикрепляют к полу через пластины. На нее и устанавливают устройство. Конструкция бывает прямоугольной или квадратной, высота устанавливается в индивидуальном порядке. Выглядят такие конструкции презентабельно и аккуратно. Поэтому в помещениях с высокими потолками и с оборудованием, расположенным посередине, такой вариант является наиболее оптимальным.

Вытяжные зонты крепят не только над плитами и варочными поверхностями, но и над другими тепловыделяющими приборами (грилем, жаровым шкафом или фритюрницей)

При выборе вытяжных зонтов учитывают размеры плиты или варочной поверхности, над которыми будут монтировать устройство.

Прибор (зонт вытяжной над плитой) должен быть минимум на 10-15 см шире плиты. Высота крепления над оборудованием составляет от 0,7 до 1,1 м.

Расположение вытяжного зонта на кухню определяется местонахождением плиты. Если оборудование находится возле стены, то вытяжное устройство целесообразно установить на этой же поверхности.

Если плита расположен на кухонном острове, посередине помещения, то вытяжной зонт крепят непосредственно к потолку

Установить вытяжной зонт своими руками человеку, который хоть немного разбирается в строительстве, ремонте и инструментах, несложно. При монтаже нужно следовать такой инструкции:

• Определить на стене место размещения вытяжного зонта, учитывая все размеры: на 10 см шире плиты и выше на 70-75 см.
• Накрыть кухонный гарнитур пленкой или бумагой для облегчения уборки после завершения работ.
• Взять выкружную пилу и выпилить в потолке проем нужного размера для воздуховода.
• Длинным сверлом в центре получившегося проема просверлить отверстие (1 см) – это будет центр воздуховода.
• Мелком или фломастером нарисовать снаружи на крыше круг, отталкиваясь от просверленного отверстия.
• Аккуратно пропилить покрытие кровли и нижнюю обшивку.
• Поставить вентилятор для вытяжного зонта в пропиленное в кровле отверстие.
• Закрепить патрубок и фланец, заполнить герметиком образовавшиеся пустоты на стыке.
• Внизу зафиксировать патрубок с каналом вентиляции.
• Подключить двигатель вентилятора к розетке и вывести кабель внутрь на кухню через потолок.
• Взять гибкий канал и соединить его с патрубком. Проверить все соединения на прочность, обернуть их фольгой для герметичности.
• Кронштейны закрепить на стенке шурупами и повесить на них зонт.
• Подключить кабель вентилятора к розетке.

Установить бытовой вытяжной зонт для вытяжки легко, а монтаж габаритных моделей лучше доверить работникам надежной фирмы.Легче всего монтировать вытяжной зонт для кухни без вентилятора. Главное – подстроить зонт поближе к трубе дымохода иди воздуховоду, тогда загрязненный воздух без труда будет выводиться наружу.

ПОСМОТРЕТЬ ВИДЕО

obzorkuhni.ru

Вытяжной кухонный зонт: понятие, разновидности, особенности

На любой кухне есть проблема с запахами, которые возникают во время приготовления пищи. Этот запах может распространиться по всей квартире, что не всегда приятно. Да и во время приготовления от продуктов и еды могут отлетать капли жира и масла. Как избавиться от таких проблем? Выход из данной ситуации есть, и он достаточно простой – установить вытяжной кухонный зонт. Он избавит и от запахов и от летучих веществ.

Зонт из нержавейки

Что такое зонт для вытяжки?

Это устройство, устанавливаемое непосредственно в месте, где происходит приготовление пищи, то есть рядом с плитой. С его помощью с кухни удаляется горячий пар и воздух, а также запахи и примеси. Вытяжные зонты должны соответствовать размерам плиты или быть немного больше её, но никак не меньше. Такое устройство можно установить на кухне обычной квартиры и даже в крупных столовых помещениях общепита. В данном случае все зависит от размеров вытяжки и её типа.

Основные типы

Такое устройство для очистки воздуха может быть 2 типов: зонт вытяжной и зонт приточно-вытяжной. Первый вариант используется для фильтрации от жира и пыли, а также для вывода из помещения воздуха. Он не позволяет частицам жира попадать в общую систему, они скапливаются в специальном приемнике с установленными в него фильтрами. Именно поэтому устройство, а точнее приемник, нуждается в регулярной ручной очистке.

Второй тип вытяжки выполняет те же самые функции – выводит из комнаты воздух и очищает его от различных элементов. Но основное отличие от предыдущего типа заключается в том, что в вытяжных зонтах с приточной системой выполняется еще одна дополнительная функция — он нагнетает на кухню свежий воздух.

Приточно-вытяжные зонты

Материал для изготовления вытяжки

Оба типа вытяжек чаще всего изготавливаются из прочной нержавейки. Она позволяет системе работать долго и при этом не страдать от постоянной влажности. Уход за таким материалом легок и прост.

Вытяжные зонты для кухни производят очистку за счет установленных в них фильтров, которые тоже нередко изготавливаются из стального материала. Это упрощает уход и чистку оборудования. Пищевая сталь, которая применяется при этом, имеет высочайшие показатели прочности, соответствуя всем нормам качества.

В некоторых моделях применяются особые виды нержавеющей стали. Они легко могут противостоять воздействию химических веществ разного происхождения, в том числе и кислот. Но в основном системы из такой стали устанавливаются на производстве. Помимо стали для производства вытяжного зонта может использоваться и другой, менее прочный материал, такой как алюминий или стекло. Хотя подобные модели — явление малораспространенное.

Кухонный зонт из нержавеющей стали

Разновидности кухонных зонтов

Вытяжные кухонные зонты разделяются не только по типу, но и по разновидностям в зависимости от метода размещения:

1. Плоские.
2. Встраиваемые.
3. Купольные.

Плоский вытяжной зонт

Плоский вытяжной зонт самый экономичный. Он не имеет выхода в воздуховод и работает по циркулярному принципу. Данная система, если сравнивать с другими аналогами, работает достаточно шумно. Также в плоском вытяжном зонте стоит фильтр, который нуждается в регулярной смене или чистке.

Плоский зонт

Встраиваемый вытяжной зонт

В отличие от плоских устройств встраиваемые модели вытяжных зонтов работают значительно тише. Устанавливается встраиваемая вытяжка непосредственно над рабочей поверхностью варочной плиты. Помимо циркулярного режима во встраиваемых устройствах предусмотрена работа в режиме отвода.

Купольный вытяжной зонт

Последний вид – купольные вытяжные зонты. Они пользуются наибольшим спросом и популярностью среди домохозяек. Могут крепиться различными методами к стене или к потолку. То есть подразделяются на 2 подтипа: купольные и пристенные. Работают в циркулярном режиме и в режиме отвода воздуха, так же как и предыдущие модели вытяжных зонтов. Данная разновидность кухонных зонтов обладает высокими показателями мощности и степени очистки воздуха квартиры или дома от запахов и примесей.

Купольный вытяжной зонт

На какой высоте следует крепить вытяжку?

От того, на каком расстоянии от варочной панели закреплён кухонный вытяжной зонт, зависит качество его работы. Так, например, если на кухне установлена плита, работающая от газа, то оптимальной высотой для установки вытяжки будет примерно 80 см. Если плита электрическая, то зонты вытяжные следует монтировать на высоту около 60 см. Более подробную информацию по конкретным моделям можно узнать во время их приобретения у консультантов. Также её можно найти в инструкции из комплекта к вытяжке.

Фильтры для вытяжных зонтов

Основной элемент, необходимый для полноценной работы вытяжных зонтов, — это фильтр. Именно с его помощью очищается воздух. Он может быть однослойным или многослойным, одноразовым и многоразовым. В основном для очистки воздуха на кухне применяются 2 типа фильтров: жироулавливающие и с искрогасящими сетками.

Жироулавливающие лабиринтные фильтры предназначены, чтобы удерживать элементы жира, содержащиеся в воздухе. Искрогасящие сетки в фильтрах используются, если вытяжной зонт для кухни установлен в непосредственной близи от источника огня, прямо над плитой. Если фильтр многоразовый, то его можно почистить при загрязнении обычной водой, и после этого вытяжка снова будет готова к работе.

Зонт с жироулавливающим лабиринтным фильтром

Полезные свойства

Любая модель зонта вытяжного имеет ряд положительных характеристик, среди которых:

1. Влагоустойчивость.
2. Долговечность.
3. Стойкость к любым видам грязи.
4. Простота в уходе.
5. Неподверженность механическим повреждениям.

Это связано прежде всего с тем, что большинство моделей вытяжных зонтов изготавливается из нержавеющей стали. Она легко отмывается, поскольку не боится воздействия воды и обладает высокой прочностью. И из этого же материала изготавливаются фильтры.

Но как совершить установку вытяжных зонтов? Лучше всего пригласить специалиста, чтобы правильно осуществить монтаж вытяжного зонта. Но в некоторых случаях установку можно совершить и самостоятельно. Главное при этом – правильно определить самое подходящее место для вытяжки, а остальное зависит только от личных умений.

kuhnyagid.ru

Вентиляционный зонт для кухни – устройство и особенности

В помещениях, связанных с приготовлением пищи, происходят громадные выбросы пара, жиров, продуктов горения и пр. Дабы не допустить их распространение по другим помещениям и очистить от них воздушное пространство, обычно применяют вытяжные зонты. Потом мы рассмотрим, что являются данные устройства, их виды и особенности.

Устройство кухонных вытяжных систем

Любое помещение владеет системой вентиляции, которая снабжает приток свежего воздуха и оттекание загрязненного. Но, для мест изготовление пищи таковой вентиляции не хватает, поскольку выбросы, перед тем как попасть в неспециализированную систему, распространяются по всему помещению и смешивается с чистым.

Исходя из этого в пищевой индустрии и в бытовых кухнях в большинстве случаев применяют местную вентиляцию, основным элементом которой есть вентиляционный вытяжной зонт. Значительно чаще это куполообразная конструкция, которая подключена к неспециализированной системе вентиляции.

Изготавливают зонты вентиляционных систем из листовой оцинкованной стали, дабы при попадании тёплого воздуха в короб не происходило окисления и еще большего загрязнения воздуха.

Вся конструкция состоит, в большинстве случаев, из нескольких основных элементов:

• Короб – есть основной изделия, поскольку он предотвращает распространение выбросов по всему пространству помещения, и есть корпусом для остальных деталей.
• Фильтры – в большинстве случаев, все модели в обязательном порядке снабжены жироулавливателем. Помимо этого они смогут иметь и дополнительные системы фильтрации.
• Вентилятор – принудительно засасывает загрязненный воздушное пространство вовнутрь короба. Нужно заявить, что он имеется не во всех устройствах. К примеру, в случае если конструкция подключается к принудительной вытяжной вентиляции, то она может и не иметь вентилятор.
• Воздуховод – канал, по которому загрязненный воздушное пространство поступает из короба в систему вентиляции. Диаметр воздуховода возможно различным: 110–150 мм. Помимо этого, существуют квадратные и прямоугольные воздуховоды.

Обратите внимание! При работе с открытым огнем, изделие должно быть укомплектовано пламегасящим фильтром.

В зависимости от вида устрой

uchebniksantehnika.ru

Вытяжной зонт | Назначение, конструкция, типы, расчет – на промышленном портале Myfta.Ru

Вытяжной зонт – это специальное устройство, которое используется для вентиляции воздуха в разных помещениях. Такое оборудование чаще всего устанавливают на предприятиях общего питания, химических предприятиях, а также на домашних кухнях.

Бытовые зонты предназначены для установки в частных домах. Такие вытяжные зонты имеют несколько особенностей, которые отличают их от промышленных. Прежде всего, это маленький размер, рассчитанный под стандартные размеры бытовых газовых плит. На некоторые модели таких зонтов устанавливается вентилятор небольшой мощности.

Бытовой зонт может быть нескольких видов, в зависимости от установленного в него фильтра-жироуловителя – волокнистого или бумажного.

Специальный вытяжной зонт, который предназначен для мангалов или барбекю, имеют простую конструкцию. Он чаще всего выглядит как полый купол без каких-либо дополнительный устройств. Если такие вытяжные зонты находятся внутри помещения, то они могут быть оборудованы разнообразными элементами – жироуловителем, вентилятором, искрогорящей решеткой и прочим.

Есть также специальный стол-зонт вытяжной, который применяется в химической промышленности. Такое оборудование имеет мало общего с аналогами, предназначенными для общепитов. С такими зонтами часто используются специальные вытяжные шкафы.
