Классы воздуховодов – НЭСТ

КЛАССЫ ВОЗДУХОВОДОВ.

ГЕРМЕТИЧНОСТЬ.

Вентиляционные воздуховоды выполняются в двух классах герметичности в соответствии с Российскими требованиями СНиП 41-01-2003 и Европейскому стандарту Eurovent 2.2:

-класс герметичности «Н» нормальный (по Eurovent 2.2 класс «А») в случае нормального, стандартного изготовления;

– класс герметичности «П» плотный (по Eurovent 2.2 класс «В») в случае изготовления с повышенной герметичностью.

Потери, утечки и подсос воздуха в приточных и вытяжных системах, элементах систем вентиляции через неплотности воздуховодов общепромышленного применения не должны превышать значений утечек, нормируемых требованиями Российского СНиП 41-01-2003:

–класс «Н» нормальный класс-коэффициент утечки 1,61 л/сек/м² при рабочем давлении 400 Па; 3,0 л/сек/м² при рабочем давлении 1000 Па.

–класс «П» плотный класс – коэффициент утечки 0,53 л/

сек/м² при рабочем давлении 400 Па; 1,0 л/сек/м² при рабочем давлении 1000 Па.

Требованиям Российского СП 60.13330.2012 и Европейского стандарта Eurovent 2.2:

–класс «А» самый низкий класс – коэффициент утечки 2,4л/сек/м² при рабочем давлении 1000 Па.

–класс «В» средний класс – коэффициент утечки 0,8 л/сек/м² при рабочем давлении 1000 Па.

–класс «С» самый высокий класс – коэффициент утечки

0,28 л/сек/м² при рабочем давлении 1000 Па.

Рекомендации по производству воздуховодов в соответствии с Российскими требованиями СНиП 41-01-2003 (СП 60.13330.2012) Европейского стандарта Eurovent 2.2:

Класс «Н» и класс «А»

• Замки на воздуховодах и фасонных изделиях выполняются без применения герметиков.
• Фланцы изготавливаются из шины R20 и RЗ0 в зависимости от сечений, без герметика. После установки готовых фланцев на воздуховоды, производится нанесение герметика по углам фланцев.

• При монтаже готовых изделий применение уплотнителя

на поверхности фланцев является достаточным.

Класс «П» и класс «В»

• На готовых воздуховодах и фасонных изделиях все замки промазываются герметиком или силиконом.
• Фланцы изготавливаются из шины R20 и RЗ0 в зависимости от сечений, без герметика. После установки готовых фланцев на воздуховоды, производится нанесение герметика по углам фланцев и по всему периметру фланца.
• При монтаже готовых изделий применение уплотнителя

на поверхности фланцев является обязательным.

Фланцы для воздуховодов и фасонных изделий из шины R20 и RЗ0 устанавливаются на торец изделия и крепятся методом пуклевки. Шаг пуклевки не более 180мм, но не менее двух пуклевок на сторону. Допускается увеличение количества пуклевок для повышения жесткости изделия.

ВЫПОЛНЕНИЕ

По давлению:

низкого давления — до 900 Па;

среднего давления — от 900 до 2000 Па;

высокого давления — более 2000 Па.

По скорости воздуха:

низкоскоростные — до 15 м/с;

высокоскоростные — более 15 м/с.

Для небольших помещений применяют воздухораспределительные системы с низкими давлением и скоростью.

В больших помещениях, особенно высотных зданиях, используют воздуховоды с высоким давлением и большой скоростью воздушного потока. При этом требуется меньшее сечение воздуховода.

МАТЕРИАЛ.

Для транспортировки воздуха с температурой до 80°С (кратковременно до 200°С) и относительной влажностью до 60% воздуховоды изготавливаются из тонколистовой холоднокатаной оцинкованной стали толщиной 0,5-1,2мм, с содержанием цинкового покрытия, соответствующего ГОСТ 14918-80, не ниже 2 класса.

МОНТАЖ.

Воздуховоды должны монтироваться согласно проекту системы вентиляции и технологическим картам, утвержденным в установленном порядке. Воздуховоды следует крепить на несгораемые конструкции, прокладывать их так, чтобы расстояние до кабелей электропроводок и электрического оборудования было не менее 200мм. Горизонтальные участки воздуховодов должны прокладываться с уклоном 0,010-0,015 в сторону дренирующих устройств и не иметь продольных швов снизу, а вертикальные – не отклоняться от вертикали более чем на 2мм на 1 м длины воздуховода. При этом на воздуховодах должна быть предусмотрена как минимум одна точка крепления (опора, хомут, подвеска) на один элемент прямой части. В местах, через которые предусмотрена прочистка воздуховодов, должны устанавливаться люки для просмотра и прочистки. Воздуховоды должны при-

соединяться к вентиляторам через виброизолирующие вставки и не передавать весовых усилий на оборудование.

При монтаже воздуховодов следует использовать оцинкованные шпильки с полной резьбой и резьбовые втулки, шипы для монтажа изоляции в комплекте

с прижимными шайбами и защитными колпачками, перфорированную оцинкованную стальную ленту, узлы крепления подвесок, поддерживающие уголки, хомуты и виброизоляторы подвесок.

ВАЖНО!

Уплотнительная лента, скобы, наружные уголки поставляются по отдельной заявке. Также отдельно поставляется перфорированная монтажная лента двух типов отверстий под болты М6 и М8.

ВАЖНО!

При самостоятельной установке соединительной рейки необходимо иметь комплект оборудования — отрезное устройство для резки рейки в размер и специальный инструмент для крепления профиля с уголками в сборе к воздуховоду.

Классы воздуховодов из оцинкованной стали – СНИПы, ГОСТы

Содержание:

Классификация по плотности

Объекты класса «А» и «Б»

Классификация по герметичности

Плюсы оцинкованных воздуховодов

Воздуховоды являются одним из основных конструктивных элементов вентиляции. По ним осуществляется транспортировка воздуха, в т.ч. при наличии в нем мелких сухих частиц.

В жилых домах, магазинах, административных зданиях и на промышленных предприятиях обычно монтируют воздуховоды из оцинкованной стали. Одним из основных преимуществ таких магистралей является их отличная пропускная способность.

Их принято разделять на классы в зависимости от пожарной опасности помещений, для которых они предназначаются.

Классификация по плотности

Оцинкованные воздуховоды принято классифицировать по степени плотности следующим образом (согласно действующим российским стандартам СНиП 2.02.05-91):

«П» (плотные). Такие магистрали монтируются в помещениях классов пожарной опасности «А» и «Б». Также их используют в тех случаях, когда разность давлений измеряемой среды и атмосферного воздуха имеет значение от 1,4 кПа.
«Н» (нормальные). Используются в тех случаях, когда нет необходимости в предыдущем варианте.

Основными требованиями к воздуховодам класса «П» являются высокоплотные соединения и полностью герметичные замки. Это связано с тем, что системы на объектах категории «А» и «Б» оборудованы мощными вентиляторами, обеспечивающие высокую скорость потока. Если места соединений будут слабыми, то при движении воздушных масс просто разойдутся.

При монтаже класса «П» замки промазываются силиконовым составом для повышения их герметичности. Фланцы и шинорейки производятся без участия герметика, крепятся на заготовке пуклевкой. Состав для герметизации наносится на углы офланцованных элементов. Также герметик используется и по периметру, но уже после монтажа фланца на заготовку.

Какие объекты принадлежат к классу «А», а какие к «Б»

Чтобы понимать, когда нужны воздуховоды «П», а когда «Н», разберемся в классах объектов. К типу «А» относятся те, что имеют повышенный риск взрыва или возгорания:

склады с горюче-смазочными материалами;
объекты, на которых работают с легковоспламеняющимися жидкостями;
станции, где используют и хранят ацетиленовые, лакокрасочные и прочее;
пункты заправки кислотных и щелочных аккумуляторов;
склады и бензином и нефтепродуктами и прочее.

Класс «А» присваивается тем помещениям, в которых опасные вещества находятся в таком количестве, что могут привести к образованию взрывоопасных газовых смесей. Чтобы создалась опасная ситуация достаточно температуры в помещении всего +28°, а при пожаре давление может превышать 5 кПа. К категории «А» относятся те помещения, которые имеют самые высокие риски.

К категории «Б» тоже относятся взрыво-, пожароопасные объекты, но в которых вероятность экстренной ситуации меньше:

производства, на которых осуществляется транспортировка древесной и сенной муки, угольной пыли и сахарной пудры;
производства и склады с лакокрасочными составами, температура воспламенения которых больше +28°;
склады с дизельным топливом, мазутом;
производства по изготовлению стеклопластика и пластмассы.

Классификация по герметичности

Классификация оцинкованных воздуховодов по герметичности регламентируется следующими нормативными документами:

ГОСТ Р ЕН 13779-2007;
ЕН 12237.

Особые требования к герметичности магистралей обусловлены следующими моментами:

Эффективность вентиляционной системы существенно снижается, если ухудшается воздухопроницаемость определенных участков магистралей. Кроме того, это усложняет обслуживание и ремонт. Чтобы избежать этого, необходимо свести к минимуму утечки, которые могут быть при недостаточной герметизации.
При разгерметизации швов приточный воздух не будет поступать в необходимом количестве, а часть переработанного задержится в помещении. Соответственно, воздухообмен нарушается. Это значит, что в помещении будет некомфортно находиться. Воздуха недостаточно, что плохо сказывается на самочувствии и здоровье, а это является прямым нарушением санитарных норм.
Если участок, который разгерметизировался, находится в неотапливаемом помещении, то высок риск, что в воздуховодах образуется конденсат.
Это приведет к преждевременному разрушению материала.

В зависимости от степени герметизации оцинкованные воздуховоды принято разделять на следующие классы:

«А». Самый низкий класс.В этом случае воздухопроницаемость не может быть ниже 1,35 л/сек/м, при условии, что давление воздуха в магистралях составляет 400 Па.
«В».Воздухопроницаемость 0,45 л/сек/м при аналогичном давлении 400 Па.
«С».Воздухопроницаемость 0,15 л/сек/м при давлении 400 Па.

Обратите внимание!Данные классы герметичности относятся к европейским стандартам. Этот нормативный документ называется Eurovent 2.2.

Основные достоинства оцинкованных воздуховодов

Популярность монтажа оцинкованных воздуховодов в различных типах помещений связана с их следующими преимуществами:

Для производства используется технология цинкования металла, которая считается бюджетной. Благодаря этому изделия для вентиляции имеют достаточно невысокую стоимость.
Легкость материала. Это ускоряет и упрощает процесс монтажных работ.
Долговечность. В среднем срок службы составляет 15 лет.
Стойкость к коррозии. Это позволяет монтировать магистрали даже в условиях повышенной влажности, в том числе на улице.
Высокая прочность. Воздуховоды имеют ребра жесткости. Благодаря этому они выдерживают существенную нагрузку на изгиб, устойчивы к ударному и точечному давлению.

Наш завод изготавливает воздуховоды из оцинкованной стали любого класса. При производстве изделий типа «П» используется огнепрочный герметик, все соединения выполняются фланцами для создания надежной герметизации.

Элементы вентиляционной системы прошли тестирования, что подтверждается соответствующей документацией. Мы готовы предоставить нашим клиентам все сертификаты пожарной безопасности и протоколы испытаний. При возникновении вопросов и для уточнения стоимости Вы можете связаться с нашими менеджерами по контактному телефону.

Материалы из листового металла – Академия MEP

Глава № 2 – Материалы из листового металла

Введение

Оцинкованный листовой металл является наиболее часто используемым материалом для отопления, вентиляции и кондиционирования воздуха в коммерческом строительстве. Он используется для приточных, возвратных и вытяжных воздуховодов, которые перемещают воздух из одного места в другое. Основные различия в конструкции воздуховодов связаны с типом стыков (способ соединения одной секции воздуховода с другой) и швов (продольные соединения), используемых для изготовления воздуховода и фитингов.

Типы материалов из листового металла

В следующем видеоролике показано, как производится сталь для отрасли ОВКВ и других отраслей. Это видео не является обязательным для курса, но если вас интересует, как производится сталь, то это видео даст вам представление о том, как это начинается от сырья до готового сырья, которое промышленность может использовать в своем собственном производственном процессе. .

Как производится сталь

Вот еще одно видео, показывающее аналогичные этапы процесса производства горячекатаной стали, но другим способом. Содержание видео не будет отображаться в тесте главы и предназначено для тех, кому интересно узнать, откуда берется металл для индустрии ОВКВ.

Другими найденными типами материалов являются алюминий, нержавеющая сталь и черное железо, каждый из которых имеет свои свойства материала, наиболее подходящие для определенных типов систем или условий воздействия. Листовой металл можно приобрести в рулонах или в плоском виде, как показано ниже.

Материал листового металла — плоский материал

Оцинкованный листовой металл

Большая часть ваших воздуховодов подачи, возврата, сброса, передачи и вытяжки воздуха будет изготовлена из оцинкованного материала, если только вы не живете в районе, где используется большое количество плит из стекловолокна. или гибкий воздуховод. SMACNA (Национальная ассоциация подрядчиков по обработке листового металла и кондиционеров) является лидером отрасли в установлении стандартов толщины (толщины), армирования, стыков и швов, а также различных других компонентов, используемых при изготовлении и установке воздуховодов.

Оцинкованная сталь изготавливается путем нанесения цинкового покрытия на обе стороны углеродистой стали. Благодаря цинковому покрытию материал повышает его коррозионную стойкость, но затрудняет окрашивание. Если поверхность воздуховода необходимо покрасить, существуют материалы, обработанные для этой цели, такие как Paintlock или Galvannealed, каждый из которых предоставляется для этой цели разными производителями.

Сплав цинка и железа наносится на обе стороны углеродистой стали для создания продукта, который можно окрашивать. Добавление железа в сплав обеспечивает лучшее сцепление краски с поверхностью.

Конструкция воздуховода прямоугольного сечения определяется размером, статическим давлением и длиной воздуховода или размером и типом фитинга.

Оцинкованная сталь с покрытием PVS может использоваться для влажных и агрессивных выхлопных систем.

Paintlock — это материал специального заказа, который используется, когда вы хотите покрасить воздуховод. Этот процесс обеспечивает эффект, аналогичный грунтовке при покраске, что обеспечивает лучшую адгезию краски. Paintlock имеет разные торговые названия, поэтому ваш поставщик может назвать его по-другому.

Измеритель толщины оцинкованного материала

Измеритель толщины материала. Наиболее распространенные калибры на рынке коммерческого строительства составляют от 16ga до 26ga, в жилых домах можно использовать 28ga или 30ga. Чем выше номер калибра, тем тоньше будет материал.

Кроме того, стандартными являются датчики с четными номерами. Чтобы определить требуемый размер материала, вам необходимо знать несколько вещей, таких как размер воздуховода и класс давления, для которого он должен быть построен, со ссылками на таблицу для города или юрисдикции, в которой вы устанавливаете. воздуховод.

В каждом городе или юрисдикции могут быть разные стандарты или могут быть приняты таблицы SMACNA в качестве стандарта. Мы рассмотрим SMACNA позже. Размер определяется количеством воздуха, которое должно пройти через воздуховод, а статическое давление определяется силой, прилагаемой вентилятором для доставки воздуха туда, куда он должен идти.

Толщина материала указывается в датчиках с соответствующим весом на один квадратный фут следующим образом;

30 ga = 0,656 фунта/фут2
28 ga = 0.781 lbs/Ft2
26 ga = 0.906 Lbs/Ft2
24 ga = 1.156 Lbs/Ft2
22 ga = 1.406 Lbs/Ft2
20 ga = 1.656 Lbs/Ft2
18 ga = 2,156 фунта/фут2
16 ga = 2,656 фунта/фут2

Чем толще материал, тем больше его вес на квадратный фут, как показано в таблице ниже. Например, если бы у вас был кусок оцинкованного воздуховода длиной 10 футов, сделанный из разных калибров, все они имели бы разный вес, за исключением соединительного материала и армирования как такового;

Таблица веса листового металла

Для расчета фунтов необходимо сначала растянуть воздуховод, чтобы он стал плоским. Таким образом, воздуховод размером 12 x 12 дюймов имеет все четыре стороны по 12 дюймов, поэтому первым шагом является выравнивание воздуховода.

Шаг 1
Расправьте воздуховод и растяните его как таковой;
12 дюймов + 12 дюймов + 12 дюймов + 12 дюймов = 48 дюймов.

Шаг 2
Следующим шагом является превращение 48-дюймового вытянутого воздуховода в ножки;
(48 дюймов / 12 дюймов = 4 фута)

Шаг 3
Возьмите вытянутые футы и умножьте их на общую длину, чтобы получить общее количество квадратных футов;
4 фута x 10 футов = 40 фут2

Шаг 4
Умножьте общее количество квадратных футов на вес манометра на квадратный фут, как показано в таблице;

Расчет веса листового металла

Это быстрый способ получить деньги за кусок прямого воздуховода. Теперь, если бы вы знали, сколько вы платите за фунт при покупке воздуховода, вы могли бы просто умножить его на общую сумму в фунтах. Например, скажем, вы платите 3,00 доллара за фунт за приобретенный прямой воздуховод. Ваши затраты на покупку воздуховода 18 ga, указанного выше, будут следующими:

86,24 фунта x 4,00 долл. США/фунт = 344,96 долл. США

Если у вас есть собственный производственный цех, то общая стоимость будет состоять из материалов и труда. В качестве примера предположим, что в вашем производственном цехе есть линия по производству рулонов, и что исторические данные вашей компании показывают, что вы можете изготавливать воздуховоды для рулонов со скоростью 100 фунтов в час, а стоимость вашего материала составляет 0,70 доллара США за фунт. тогда ваша стоимость будет примерно такой;

86,24 фунта x 1,00 долл. США/фунт = 86,24 долл. США Стоимость материала
86,24 фунта/80 фунтов/ч = 1,08 часа

Мы рассмотрим это более подробно позже, но в этом первом разделе вы можете быстро увидеть процесс, в котором ваш воздуховод превращается в компоненты труда и материала в зависимости от веса и других факторов.

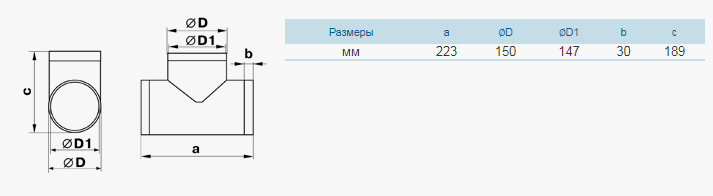

Фитинги более сложны для фигурного вытягивания, так как имеют различные углы и могут иметь смещения, изменения размеров как при переходах, так и от квадратного к круглому. Это то, что делает программное обеспечение Estimating Take-off таким ценным, поскольку оно молниеносно конвертирует любую фигуру в фунты.

С цинковым покрытием

Оцинкованный листовой металл получают из рулона углеродистой стали, покрытого цинком с обеих сторон металла. Цинковое покрытие защищает сталь от коррозии. В отрасли HVAC горячее цинкование обычно используется для покрытия стали цинком.

Вам не нужно беспокоиться об этом, но процесс горячего цинкования начинается с погружения углеродистой стали в ванну с кислотой для удаления стальной окалины. После очистки и удаления окалины углеродистая сталь погружается в ванну с расплавленным цинком, где она образует защитную связь цинка.

Количество цинкового покрытия на стали измеряется количеством цинка в унциях на квадратный фут стали. Наиболее часто указанное цинковое покрытие, указанное в спецификациях листового металла HVAC, – это G60 или G90, причем G90 является наиболее распространенным. G90 прослужит дольше, чем покрытие G60. так как G90 дает более толстое цинковое покрытие. Покрытие нанесено с обеих сторон, поэтому G90 означает, что общая плотность покрытия для обеих сторон составляет 0,90 унций/фут2.

G90 = 0,90 унции/фут2

G60 = 0,60 унции/фут2

Физический размер листового проката

Если в производственном цеху нет линии для рулонов, то для изготовления воздуховодов и фитингов они будут использовать плоский лист листового металла. Вы можете приобрести плоский инвентарь следующих размеров;

3′ x 8′
3′ x 10′
4′ x 8′
4′ x 10′
4′ x 12′
5′ x 12′
5 футов x 12 футов

Цех по производству листового металла HVAC, скорее всего, захочет выбрать ширину, которую они предпочитают для изготовления отрезков воздуховода. Если вы хотите сделать 5-футовые соединения воздуховода, то вы должны использовать плоские заготовки из листового металла 5 футов x 8 футов, 5 футов x 10 футов или 5 футов x 12 футов.

Вы можете легко вычислить вес каждого размера, если знаете толщину металла, как указано выше. Если магазин покупает куски плоского проката, можете ли вы определить вес каждого из следующих кусков. См. ответы в конце этого раздела.

4’ x 8’ 26ga = ___ фунтов
4’ x 8’ 24ga = ___ фунтов
5’ x 8’ 22ga = ___ фунтов
5’ x 8’ 20ga = ___ 5 фунтов 9006

Обычно воздуховоды Black Iron используются для удаления загрязненного жиром воздуха из кухонной вытяжной системы в ресторанах и заведениях быстрого питания. Для системы отвода жира требуется воздуховод, который может выдерживать более высокие температуры и предотвращать утечку смазки, поэтому эти системы изготавливаются с полностью сварными соединениями и швами на воздуховодах и фитингах, чтобы снизить риск возгорания горячей смазки из-за выхода из воздуховода и капания. на строительные материалы. Для пищевых продуктов, которые выделяют переносимые по воздуху частицы жира, требуется вытяжная система, которая защитит пассажиров от опасностей пожара.

Жир прилипает к поверхности воздуховодов, используемых для отвода дыма и тепла из кухни. Для приборов, создающих переносимый по воздуху жир, таких как фритюрницы и решетки, потребуется полностью сварной воздуховод от кухонной вытяжки через крышу к вытяжному вентилятору.

Часто часть, видимая на кухне, из эстетических соображений изготавливается из нержавеющей стали.

Алюминий

Алюминиевые воздуховоды используются, когда система воздуховодов содержит влагу, например, в раздевалках с душевыми. Алюминий обладает полезными свойствами, которые помогают предотвратить коррозионное воздействие влаги в воздуховоде. Алюминиевые воздуховоды и решетки можно найти в больницах, где в помещении используется радиация или рентгеновские лучи.

В приведенной ниже таблице видно, что из-за свойств алюминия требуется, чтобы алюминий был толще оцинкованной стали, чтобы соответствовать его прочности и жесткости. Например, оцинкованный воздуховод калибра 26 имеет толщину 0,55 мм, а для алюминиевого эквивалента потребуется толщина 0,69 мм.

Нержавеющая сталь

Нержавеющая сталь также обладает хорошими свойствами материала для использования в системах, содержащих влагу или агрессивный воздух, таких как кухня, посудомоечная машина, прачечная, спа, закрытые бассейны и вытяжка лабораторий. Некоторые инженеры могут даже указать, что воздуховод для отвода жира должен быть изготовлен из полностью сварной нержавеющей стали от вытяжного колпака до самого верха через крышу к вытяжному вентилятору. Конечно, нержавеющая сталь является более дорогим материалом, поэтому вы можете предложить черное железо в качестве решения VE (Value Engineered), чтобы сэкономить деньги владельца.

Воздуховоды из нержавеющей стали можно найти там, где необходимо отводить коррозионно-активные среды, а оцинкованные просто не подходят, поскольку они не могут противостоять коррозионной природе отводимого воздуха. Это можно найти в лабораторных вытяжных системах, соединенных с лабораторными вытяжками, где проводятся эксперименты с различными химическими веществами.

Воздуховоды из нержавеющей стали могут быть изготовлены со сварными соединениями и швами или без них.

Нержавеющая сталь с покрытием – Этот тип воздуховодов обычно изготавливается в 4-футовых соединениях с фланцами Van Stone. Этот воздуховод из нержавеющей стали с покрытием используется на предприятиях по производству микрочипов для отвода агрессивных паров. Тефлон, халар или другие одобренные покрытия будут наноситься на нержавеющую сталь для повышения ее защитных свойств.

Плита для воздуховодов из стекловолокна

Плита для воздуховодов из стекловолокна используется реже, но обладает хорошими акустическими свойствами. Там нет металла, кроме ваших вешалок, поскольку воздуховод сделан из плоских листов стекловолокна, согнутых в требуемые формы.

Воздуховодная плита может иметь круглую или прямоугольную форму. Его использование позволяет избежать необходимости оборачивать или выравнивать воздуховоды. Обычно изготавливается из плит для воздуховодов толщиной 1 дюйм, отвечающих требованиям UL 181.

Посмотрите видео ниже, чтобы узнать о плитах для воздуховодов от NAIMA (Североамериканская ассоциация производителей изоляционных материалов). Если вы хотите узнать больше о том, как собирать воздуховод, вы можете посмотреть дополнительные видео на канале NAIMA в YouTube.

FRP – (пластмасса, армированная стекловолокном)

Пластмасса, армированная стекловолокном, используется для отработанного воздуха с высокой коррозионной активностью, например, в промышленном производстве.

Пластик, армированный стекловолокном, широко используется на заводах по производству полупроводников, которые используют большое количество растворителей и кислот в процессах изготовления полупроводниковых микрочипов из кремниевых пластин. Этот тип воздуховода можно использовать для любого высококоррозионного выхлопного материала.

Всегда полезно обсудить с производителем свойства выводимого воздуха, чтобы убедиться, что он совместим с материалом, использованным для изготовления воздуховода. Стыки выполнены трудоемким методом нанесения слоев ткани и смолы.

Вкладыш воздуховода

При указании вкладыша воздуховода важно определить, соответствует ли размер воздуховода, указанный на чертежах, необходимой полезной площади. Если размеры на чертеже представляют собой чистую свободную площадь, то вам потребуется увеличить размер изготовленного воздуховода, чтобы учесть толщину облицовки воздуховода.

Если у вас есть воздуховод размером 12 x 12 дюймов, облицованный звукоизолирующим покрытием толщиной 1 дюйм, и требуется, чтобы площадь свободной сетки соответствовала размеру воздуховода, размер воздуховода из листового металла должен быть 14 x 14 дюймов. Это рассчитывается следующим образом: каждая сторона включает 1 дюйм лайнера + 12 дюймов свободной площади + 1 дюйм лайнера = 14 дюймов.

Согласно SMACNA Вкладыш воздуховода должен быть приклеен к поверхности воздуховода с 90% покрытием клеем и штифтами на различных расстояниях в зависимости от скорости в воздуховоде. Чем больше скорость, тем больше требуется плотность штифтов. Ниже приведены два распространенных метода крепления штифтов: в одном головка представляет собой неотъемлемую часть штифта, а в другом головка представляет собой отдельную нажимную шайбу. Приварные штифты прикрепляются автоматически к лейнерной части змеевика или как отдельное оборудование.

Вкладыш воздуховода имеет различную толщину и обычно определяется в спецификациях или в соответствии со стандартами производства вашей компании. Стандартные размеры: ½”, 1” и 1-1/2”, но доступны различные типы облицовки воздуховода толщиной до 4”. В приведенном ниже видео вы увидите, как применяется футеровка воздуховода на линии змеевика и как штифты применяются на другом участке. Вкладыш отображается на инженерных чертежах пунктирными линиями внутри воздуховода или фитинга.

Воздуховод с двойными стенками

Существуют различные методы изготовления круглых, овальных или прямоугольных воздуховодов с двойными стенками. Внутренняя стенка может быть сплошной или перфорированной металлической. Внешняя стена — это конструктивный элемент, рассчитанный на расчетное статическое давление. Внутренняя перфорированная стена позволяет улучшить акустические характеристики, поскольку материал поглощает часть звуковых волн. Использование сплошной внутренней стены может использоваться для наружного применения, чтобы обеспечить требуемые тепловые характеристики, требуемые местными нормами. Внутренняя стенка воздуховода защищает вкладыш от эрозии. Мы рассмотрим воздуховоды с двойными стенками в других разделах этого курса.

Как рассчитать вес воздуховода

Важно знать, сколько фунтов воздуховода и фитингов у вас есть, так как это напрямую связано со стоимостью материалов и изготовления. Если у вас есть программное обеспечение, то программа, скорее всего, даст вам эти значения после ввода списка материалов для вашего проекта. Также важно понимать, как программа рассчитывает, сколько фунтов весит конкретная секция воздуховода или фитинга.

Компьютеры, конечно, рассчитывают различные фитинги с относительной легкостью по сравнению с вами или мной, делающими это вручную. Но чтобы у вас было общее представление о том, как программное обеспечение для оценки или изготовления выполняет расчет, мы даем здесь простое объяснение.

Если бы у вас был кусок воздуховода размером 24″ x 12″ и длиной 5 футов, вы могли бы легко рассчитать его вес в фунтах с помощью следующего;

Что вам нужно сделать, так это развернуть воздуховод на составные стороны, а затем рассчитать квадратные метры каждой стороны.

Вариант 1 (см. пример ниже)

Шаг 1 ) Рассчитайте Ft2 каждой стороны

Шаг 2 ) Сложите общую сумму Ft2 с каждой из четырех сторон.

Вариант 2

Шаг 1 ) Вычислите общую длину периметра всех четырех сторон, а затем разделите на 12″, чтобы получить общий периметр в футах. (12″ + 24″ + 12″ + 24″ = 72″)/12″ = 6 футов

Шаг 2 ) Умножьте ответ из шага 1 на общую длину воздуховода, в данном случае 5 футов, чтобы получить общее количество Ft2 . (6′ x 5′ = 30 футов2)

Пример растяжения воздуховода

Из приведенного выше примера было определено, что у нас есть 30 квадратных футов оцинкованного материала. Теперь, чтобы преобразовать квадратные метры в вес, нам нужно знать, какова толщина (толщина) материала. Для определения калибра (толщины) нам необходимо знать, какое статическое давление будет оказываться на стенки воздуховода.

SMACNA и муниципалитеты имеют строительные стандарты, основанные на статическом давлении , так что это первое, что вам нужно знать. Какое статическое давление действует на стенки воздуховода? Вы можете найти информацию в разделе листового металла в спецификации проекта или указать часть оборудования, обслуживающего воздуховод. Наиболее распространенное статическое давление, используемое для воздуховодов подачи постоянного объема, составляет 2 дюйма статического давления и от 1 дюйма до 2 дюймов для конструкции воздуховода обратного воздуха.

Статическое давление

Проще говоря, статическое давление — это сопротивление воздушному потоку. Кондиционированный воздух системы HVAC подается в помещение через воздуховоды, арматуру, объемные заслонки, фильтры и воздухораспределительные решетки, создавая сопротивление, которое преодолевается статическим давлением вентилятора. Если номинального статического давления вентиляторов недостаточно для преодоления компонентов воздуховода, то объем воздуха (куб. фут/мин) будет недостаточным для проектных требований.

Воздуховоды изготавливаются в соответствии с рядом строительных стандартов, основанных на статическом давлении, с которым будет сталкиваться воздуховод. Величина статического давления, оказываемого на стенки воздуховода, приводит к тому, что в стандартах указывается толщина манометра, типы швов и соединений, а также требуемая арматура. По мере увеличения статического давления увеличивается толщина материала воздуховода и требования к усилению швов и стыков с некоторыми вариациями для запатентованных систем стыков.

Строительные стандарты SMACNA позволяют варьировать это, регулируя длину воздуховода или частоту армирования. Подробнее об этом мы поговорим в курсе «Изготовление листового металла».

Прежде чем приступить к выборке материалов, важно знать, что требуется в соответствии со спецификациями для статического давления в системе воздуховодов на различных границах. Если у вас есть система VAV, то разграничением или разделением между различными классами давления будет блок VAV. На стороне высокого давления VAV спецификации могут требовать, чтобы воздуховод был изготовлен до статического давления 4″ вод. ст., в то время как на стороне низкого давления может требоваться статическое давление только 1 ″ вод. ст. или 2 ″ вод. ст.

Наиболее распространенный диапазон статического давления находится в пределах от -1,0″ до +2″ sp (статическое давление), если только вы не имеете дело с крупными коммерческими или промышленными системами, в этом случае вы можете увидеть +3″, +4″, +6″ или +10″ sp (статическое давление)

На стороне нагнетания вентилятора будет положительное давление, а на стороне всасывания вентилятора будет отрицательное давление (всасывание).

Таблица стандартов статического давления 2″ SMACNA

Если предположить, что воздуховод должен быть изготовлен в соответствии со стандартом статического давления 2″, то следующая таблица будет использоваться для определения калибра материала.

Строительные стандарты SMACNA 2″

Продолжая наш пример выше, мы будем использовать наибольшую сторону воздуховода, в нашем случае размер 24″, чтобы найти ряд, из которого можно выбрать другие факторы конструкции воздуховода. Вы можете видеть, что мы выбрали строку, которая соответствует строке 24″ под заголовком столбца « Размеры воздуховода ».

Компания SMACNA предлагает множество вариантов изготовления прямоугольного воздуховода для любого заданного статического давления и размера. Следующий столбец используется, когда для сечения воздуховода используется «Без армирования». Как видно из приведенной ниже таблицы, для этого потребуется, чтобы материал был изготовлен из 16-го калибра, который считается толстым и тяжелым калибром для коммерческого строительства, если только вы не используете системы высокого давления или специальные выхлопные системы.

Конечно, чем толще калибр, тем выше стоимость любого участка воздуховода. SMACNA допускает другие варианты, как показано в дополнительных столбцах на диаграмме. Следующие колонны начинаются с 10-футового интервала арматуры и заканчиваются 2-футовым шагом. Но если вы посмотрите на толщину, необходимую в зависимости от расстояния между армированием, вы заметите, что калибр 26 — это самый легкий (самый тонкий) материал, который можно использовать. Использование стандартного 5-футового соединения с TDC, Ductmate™ или другого типа соединения соответствует требованиям для 5-футовой арматурной колонны.

Разница между использованием 16 калибра и 26 показана ниже при расчете веса каждого из них.

16 Gauge = 2.656 Lbs / Ft2

26 Gauge = 0.906 Lbs / Ft2

Duct Ft2 = 30 Ft2

Option 1) 16 Gauge material with No Reinforcement

30 Ft2 x 2.656 Lbs / Ft2 = 79,68 фунта

Вариант 2) 26 Манометр с 5 опорными соединениями

30 футов2 x 0,906 фунтов / фут2 = 27,18 фунтов

Если вы покупали воздуховод, изготовленный в другом цеху по обработке листового металла, и они брали с вас 3 доллара США за фунт за прямой воздуховод, разница была бы следующей:

Вариант 1 (16 калибр) = 79,68 Фунты x 3,00 долл. США / фунты = 239,04 долл. США

Вариант 2 (калибр 26) = 27,18 фунтов x 3,00 долл. США / фунт = 81,54 долл. США

Как показывает этот пример, важно по возможности уменьшить калибр.

Взаимосвязь между шириной, калибром и армированием

Ширина воздуховода (№ 1), толщина (калибр) (№ 2), расстояние между арматурами (№ 3) и размер армирования (№ 4) связаны друг с другом, и изменение одного из них обычно влияет другие. Когда вы увеличиваете ширину воздуховода (#1), это может увеличить толщину листа (#2), шаг армирования (#3) и размеры армирования (#4). Точно так же, когда вы изменяете любой из других элементов, он может иметь обратную связь с другими, например, если вы увеличиваете расстояние между арматурами (#3), вы можете уменьшить толщину воздуховода (#2).

Просто помните, что все эти факторы взаимосвязаны. У вашего изготовителя листового металла обычно есть набор стандартов конструкции воздуховодов, которые они используют в большинстве ситуаций, и вносят коррективы только в особых случаях.

Стандарты листового металла

Существуют различные стандарты ASTM, с которыми вы можете ознакомиться при чтении спецификаций, и в большинстве случаев ваша мастерская будет знать их требования. Ниже приведены некоторые из стандартных, с которыми вы можете столкнуться;

ASTM A526 относится к коммерческому качеству материала

ASTM A527 относится к материалу с замкообразным качеством

ASTM A653 относится к цинковому покрытию методом горячего погружения.

ОТВЕТЫ

4′ x 8′ 26ga = (4 x 8) = 32 фута2 x 0,906 фунта/фут2 = 28,99 фунта Фунт/фут2 = 36,99 фунта
5 футов x 8 футов 22ga = (5 x 8) = 40 футов2 x 1,406 фунт/фут2 = 56,24 фунта
5 футов x 8 футов 20ga = (5 x 8) = 40 футов2 x 1,656 Фунт/фут2 = 66,24 фунта

26 GA = 0,906 фунтов/FT2
24 GA = 1,156 фунта/FT2
22 GA = 1,406 фунтов/FT2
20 GA = 1,656 фунт/FT2

. глава № 3, чтобы увидеть, как изготавливается листовой металл с использованием автоматизированной линии рулонов.
- Глава №1 – Введение в производство листового металла
- Глава №2 – Материалы из листового металла
- Глава №3 – Линия для производства рулонного листового металла
- Глава №4 – Стол для плазменной резки
- Глава № 5 — Спиральная машина
- Глава № 6 — Соединения листового металла
- Глава № 7 — Соединения листового металла
- Глава № 8 — Производительность производства листового металла
- Глава № 9 — Корпуса и камеры
Плотная Ткань молочной железы | Отчеты о плотности груди и маммографии
Регулярные маммограммы — лучший способ раннего выявления рака молочной железы. Но если в отчете о маммографии говорится, что у вас плотная ткань молочной железы, вам может быть интересно, что это значит.
Что такое плотная ткань молочной железы?
Плотность груди — это показатель того, сколько фиброзной и железистой ткани (также известной как фиброжелезистая ткань ) содержится в груди по сравнению с жировой тканью. Это не связано с размером груди или упругостью.
Грудь состоит из долек, протоков, жировой и волокнистой соединительной ткани.
- Дольки — это маленькие железы, вырабатывающие молоко, а протоки — крошечные трубочки, по которым молоко переносится из долек к соску. Вместе дольки и протоки называются железистая ткань .
- Волокнистая ткань и жир придают груди ее размер и форму и удерживают другие структуры на месте.
Волокнистую и железистую ткани труднее увидеть на маммограмме, поэтому ткань молочной железы можно назвать «плотной», если у вас много этих тканей (и не так много жира).
Наличие плотной ткани молочной железы является обычным явлением. У некоторых женщин ткань молочной железы более плотная, чем у других. У большинства женщин грудь с возрастом становится менее плотной. Но у некоторых женщин изменений мало.
Как узнать, плотная ли у меня грудь?
Рентгенологи — это врачи, которые «считывают» маммограммы (и другие виды визуализирующих исследований). Они проверяют вашу маммограмму на наличие аномальных областей, а также смотрят на плотность груди.
Существует 4 категории плотности груди. Они переходят от почти всей жировой ткани к чрезвычайно плотной ткани с очень небольшим количеством жира. Рентгенолог решает, какая из 4 категорий лучше всего описывает плотность вашей груди:
Категория A: Грудь почти полностью состоит из жировой ткани.
Категория B: Имеются рассеянные участки плотной железистой и фиброзной ткани (на маммограмме видны как белые участки).
Категория C: Большая часть молочной железы состоит из плотной железистой и фиброзной ткани (описанной как гетерогенно плотная ). Из-за этого может быть трудно увидеть небольшие образования в плотной ткани или вокруг нее, которые также выглядят как белые области.
Категория D: молочные железы чрезвычайно плотные , из-за чего трудно увидеть образования или другие признаки, которые могут отображаться на маммограмме в виде белых областей.
В отчетах о маммографии, рассылаемых женщинам, часто упоминается плотность молочных желез. Ваш лечащий врач также может сообщить вам, если ваша маммография показывает, что у вас плотная грудь.
Во многих штатах женщины, чьи маммограммы показывают неоднородно плотную или чрезвычайно плотную грудь (примерно половина всех женщин) необходимо указать, что у них плотная грудь, в сводке отчета о маммографии, который направляется пациенткам (иногда называемой сводкой ).
Используемый язык определяется каждым законом и может говорить примерно так:
«Ваша маммография показывает, что ткань молочной железы плотная. Плотная ткань молочной железы встречается часто и не является ненормальной. Тем не менее, плотная ткань молочной железы может затруднить оценку результатов вашей маммографии, а также может быть связана с повышенным риском рака молочной железы. Эта информация о результатах вашей маммографии предоставляется вам, поэтому вы будете проинформированы, когда будете говорить со своим врачом. Вместе вы можете решить, какие варианты скрининга вам подходят. Отчет о ваших результатах был отправлен вашему лечащему врачу».
Почему важна плотность груди?
Плотность груди важна по двум основным причинам:
- Женщины с плотной тканью молочной железы имеют более высокий риск рака молочной железы по сравнению с женщинами с менее плотной тканью молочной железы. В настоящее время неясно, почему плотная ткань молочной железы связана с риском рака молочной железы. Возможно, в плотной ткани молочной железы больше клеток, которые могут превратиться в аномальные клетки.
- Из-за плотной ткани молочной железы рентгенологам сложнее обнаружить рак на маммограммах . Плотная (фиброзная и железистая) ткань молочной железы на маммограмме выглядит белой. Массы молочной железы и раковые опухоли также могут выглядеть белыми, поэтому плотная ткань может затруднить их просмотр. Напротив, жировая ткань выглядит почти черной на маммограмме, поэтому легче увидеть опухоль, которая выглядит белой, если большая часть груди состоит из жировой ткани.
Если у меня плотная грудь, нужна ли мне маммография?
Да. Большинство видов рака молочной железы можно увидеть на маммограмме даже у женщин с плотной тканью молочной железы, поэтому важно регулярно проходить маммографию. Маммография может помочь спасти жизнь женщин.
Даже если у вас нормальный отчет маммографии, вы должны знать, как обычно выглядит и ощущается ваша грудь. При любом изменении вы должны немедленно сообщить об этом поставщику медицинских услуг.
Должен ли я проходить какие-либо другие скрининговые тесты, если у меня плотная ткань молочной железы?
В настоящее время эксперты не согласны с тем, какие еще тесты, если таковые имеются, следует делать женщинам с плотной грудью помимо маммографии.
Цифровой томосинтез молочной железы (3D-маммография) позволяет выявить некоторые виды рака, которые не видны на обычных (2D) маммограммах. Некоторые исследования показали, что 3D-маммография может быть особенно полезна женщинам с плотной грудью. Его можно использовать в качестве скринингового теста вместе со стандартной маммографией или вместо нее, хотя пока она доступна не во всех центрах визуализации.
Исследования показали, что УЗИ молочной железы и, возможно, магнитно-резонансная томография (МРТ) также могут помочь обнаружить некоторые виды рака молочной железы, которые не видны на маммограммах. Но УЗИ и МРТ также могут показать больше результатов, которые не являются раком. Это может привести к большему количеству тестов и ненужных биопсий. А стоимость УЗИ или МРТ может не покрываться страховкой.
Поговорите со своим лечащим врачом о том, следует ли вам рассмотреть какой-либо из этих тестов.
Что делать, если у меня плотная ткань молочной железы?
Если в отчете о маммографии указано, что у вас плотная ткань молочной железы, поговорите со своим лечащим врачом о том, что это значит для вас. Убедитесь, что ваш врач или медсестра знают, есть ли в вашей истории болезни что-либо, что увеличивает риск развития рака молочной железы. Чтобы узнать больше о факторах риска рака молочной железы, см. раздел Риск рака молочной железы и его профилактика.
Любая женщина, которая уже находится в группе высокого риска (на основании унаследованных генных мутаций, сильного семейного анамнеза рака молочной железы или других факторов), должна проходить МРТ вместе с ежегодной маммографией. Чтобы узнать больше о том, относитесь ли вы к группе повышенного риска рака молочной железы, ознакомьтесь с рекомендациями Американского онкологического общества по раннему выявлению рака молочной железы.
- Написано
- Рекомендации
Команда медицинского и редакционного контента Американского онкологического общества
Наша команда состоит из врачей и сертифицированных онкологических медсестер с глубокими знаниями в области лечения рака, а также журналистов, редакторов и переводчиков с большим опытом написания медицинских текстов.
Американский колледж радиологии. BI-RADS ATLAS – Маммография. Reporting System, 2013. Доступ по адресу https://www.acr.org/-/media/ACR/Files/RADS/BI-RADS/Mammography-Reporting.pdf 1 октября 2021 г.
Хелви Массачусетс, Паттерсон СК. Глава 11: Анализ изображений: маммография. В: Harris JR, Lippman ME, Morrow M, Osborne CK, eds. Болезни молочной железы . 5-е изд. Филадельфия, Пенсильвания: Липпинкотт Уильямс и Уилкинс; 2014.
Керликовске К., Итикава Л., Миглиоретти Д.Л. и соавт. Продольное измерение клинической маммографической плотности груди для улучшения оценки риска рака молочной железы. J Natl Cancer Inst . 2007;99(5):386-395.
Ли К.И., Чен Л.Е., Элмор Дж.Г. Скрининг рака молочной железы на основе риска – последствия плотности груди. Медицинские клиники Северной Америки . 2017;101(4):725-741.
Melnikow J, Fenton JJ, Whitlock EP, et al. Дополнительный скрининг рака молочной железы у женщин с плотной грудью: систематический обзор для Целевой группы профилактических служб США. Энн Интерн Мед . 2016;164(4):268-278.
Saslow D, Boetes C, Burke W, et al. Рекомендации Американского онкологического общества по скринингу молочных желез с помощью МРТ в качестве дополнения к маммографии. CA Рак J Clin . 2007 март-апрель;57(2):75-89.
Венкатараман С., Сланец П.Дж., Ли К.И. Визуализация груди для скрининга рака: маммография и УЗИ. До настоящего времени. 2021. Доступ по адресу https://www.uptodate.com/contents/breast-imaging-for-cancer-screening-mammography-and-ultrasonography 1 октября 2021 г.
Автор:
Американское онкологическое общество, медицинский и редакционный Content team
Наша команда состоит из врачей и сертифицированных онкологических медсестер с глубокими знаниями в области лечения рака, а также журналистов, редакторов и переводчиков с большим опытом написания медицинских текстов.
Ссылки
Американский колледж радиологии. BI-RADS ATLAS – Маммография. Reporting System, 2013. Доступ по адресу https://www. acr.org/-/media/ACR/Files/RADS/BI-RADS/Mammography-Reporting.pdf 1 октября 2021 г.
Helvie MA, Patterson SK. Глава 11: Анализ изображений: маммография. В: Harris JR, Lippman ME, Morrow M, Osborne CK, eds. Болезни молочной железы . 5-е изд. Филадельфия, Пенсильвания: Липпинкотт Уильямс и Уилкинс; 2014.
Керликовске К., Итикава Л., Миглиоретти Д.Л. и соавт. Продольное измерение клинической маммографической плотности груди для улучшения оценки риска рака молочной железы. J Natl Cancer Inst . 2007;99(5):386-395.
Ли К.И., Чен Л.Е., Элмор Дж.Г. Скрининг рака молочной железы на основе риска – последствия плотности груди. Медицинские клиники Северной Америки . 2017;101(4):725-741.
Melnikow J, Fenton JJ, Whitlock EP, et al. Дополнительный скрининг рака молочной железы у женщин с плотной грудью: систематический обзор для Целевой группы профилактических служб США. Энн Интерн Мед . 2016;164(4):268-278.
Saslow D, Boetes C, Burke W, et al.
